NÁVOD NA OBSLUHU RB29FSRNDBC SAMSUNG

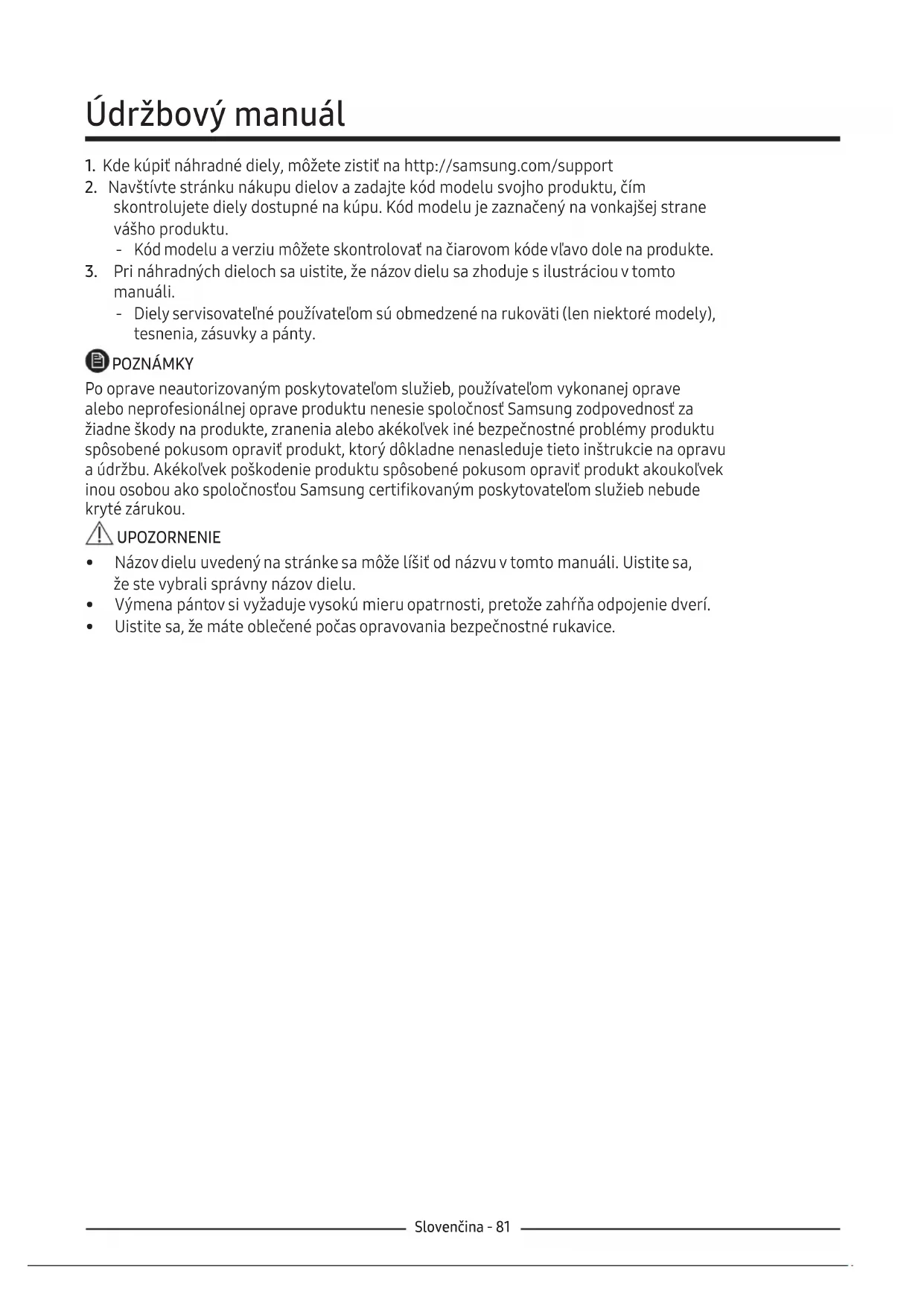

1. Kde kúpiť náhradné diely, môžete zistiť na http://samsung.com/support

2. Navštívte stránku nákupu dielov a zadajte kód modelu svojho produktu, čím

skontrolujete diely dostupné na kúpu. Kód modelu je zaznačený na vonkajšej strane vášho produktu. ‐ Kód modelu a verziu môžete skontrolovať na čiarovom kóde vľavo dole na produkte.

3. Pri náhradných dieloch sa uistite, že názov dielu sa zhoduje s ilustráciou v tomto

manuáli. ‐ Diely servisovateľné používateľom sú obmedzené na rukoväti (len niektoré modely), tesnenia, zásuvky a pánty. POZNÁMKY Po oprave neautorizovaným poskytovateľom služieb, používateľom vykonanej oprave alebo neprofesionálnej oprave produktu nenesie spoločnosť Samsung zodpovednosť za žiadne škody na produkte, zranenia alebo akékoľvek iné bezpečnostné problémy produktu spôsobené pokusom opraviť produkt, ktorý dôkladne nenasleduje tieto inštrukcie na opravu a údržbu. Akékoľvek poškodenie produktu spôsobené pokusom opraviť produkt akoukoľvek inou osobou ako spoločnosťou Samsung certifikovaným poskytovateľom služieb nebude kryté zárukou. UPOZORNENIE

• Názov dielu uvedený na stránke sa môže líšiť od názvu v tomto manuáli. Uistite sa, žeste vybrali správny názov dielu.

• Výmena pántov si vyžaduje vysokú mieru opatrnosti, pretože zahŕňa odpojenie dverí.

• Uistite sa, že máte oblečené počas opravovania bezpečnostné rukavice.Slovenčina - 82 Skutočný obrázok a dodané diely chladničky sa môžu líšiť v závislosti od modelu a krajiny.

Rukoväti (len aplikovateľné modely)

04Slovenčina - 83 Výmena rukoväti Potrebné nástroje (nedodávané) Odpojenie rukovätí POZNÁMKY Tento postup platí pre odpojenie od chladničky aj mrazničky. Názov modelu vyzerá takto: RB29F*, RB29H*, RB30J*, RB31F*, RB31H*, RB33J*, RB34J*, RB3CJ* Čo nahrádza hviezdičky, sa môže líšiť v závislosti od modelu. Hviezdička(y) v kóde modelu indikujú variant modelu a môžu nahradiť (0-9) alebo (A-Z) v kóde modelu. UPOZORNENIE

• Pri výmene rukoväti dverí, dajte pozor, aby ste nepoškrabali prednú časť dverí.

• Pevne zatlačte rukoväti na podporách. Zabezpečte, aby medzi podporami a dverami nebola žiadna diera.

• Pevne utiahnite skrutky pri pripevňovaní rukoväti.

naodstránenie skrutkových krytov. ‐ Po odpojení rukoväti pripojte skrutkové kryty naspäť do skrutkových otvorov.

2. Použite skrutkovač Phillips na

odstránenie skrutiek a odpojenie rukoväti. POZNÁMKY Použite tieto skrutky na upevnenie rukoväti na opačnú stranu.

3. Zmontuje novú rukoväť v opačnom

poradí demontáže.Slovenčina - 84 Výmeny tesnenia Výmena zásuvky UPOZORNENIE Uistite sa, že ste tesnenie pevne pripojili. V opačnom prípade by mohol z chladničky unikať studený vzduch. UPOZORNENIE Počas montáže skontrolujte, či je zásuvka riadne zasunutá do koľajnice. Odstránenie tesnenia Otvorte dvere a odstráňte tesnenie z dverí. Výmena tesnenia Pripojte nové tesnenie na dvere chladničky. Zabezpečte, aby medzi novým tesnením adverami nebola žiadna diera. Odstránenie zásuvky Jemne nadvihnite prednú časť zásuvky avysuňte ju. Znovupripojenie zásuviek Znovupripojenie zásuviek nasleduje opačné poradie príslušných krokov odstránenia zásuvky.Slovenčina - 85 Výmena pántov Potrebné nástroje (nedodávané) Skrutkovač Philips Skrutkovač s plochou hlavou Maticový kľúč 11 mm Nástrčkový kľúč 10 mm Nástrčkový kľúč 8 mm Maticový kľúč 10 mm Ná výmenu pántov musíte najprv odstrániť dvere. UPOZORNENIE

• Pri odstraňovaní dverí postupujte so zvýšenou opatrnosťou, pretože dvere sú ťažké.

• Pred výmenou pántov umiestnite na podlahu mäkkú podložku, ako napríklad kartón, aby ste zabránili vzniku škrabancov na dverách počas pokladania dverí dole.

• Keďže s pántami je potrebné zaobchádzať opatrne a výmena si vyžaduje dve osoby alebo viac, odporúčame vám zavolať profesionálny technický servis.

• Ak pánty odstránite bez držania dverí, dvere môžu spadnúť a spôsobiť zranenie.

• Uistite sa, že drôtové konektory sú správne pripojené.

• Buďte opatrní, aby ste pri upevňovaní vrchného krytu nepoškodili drôty. VAROVANIE

• Nakláňanie/kladenie dolu chladničky si vyžaduje minimálne 2 ľudí.

• Pred otočením otvárania dverí odpojte sieťový kábel.Slovenčina - 86 Otočenie smeru otáčania dverí POZNÁMKY Pre modely s rukoväťami otočte najprv rukoväti. (Pre podrobné informácie si pozrite sekciu „Otáčanie smeru otáčania rukoväti dverí (pre modely s tyčovými rukoväťami)“.)

1. Odstráňte drôtovú lištu (1).

dverí. ‐ Tento krok nemusí byť aplikovateľný na niektoré modely. UPOZORNENIE Neťahajte za konektory príliš silne.

opatrným dvíhaním dverí priamo hore. UPOZORNENIE Dvere sú ťažké, dbajte na to, aby ste sa nezranili pri ich odstraňovaní.

6. Demontujte stredový pánt odstránením skrutiek

pomocou Head skrutkovača Phillips (+). UPOZORNENIE Mrazničkové dvere môžu prepadnúť dopredu, takže podopierajte dvere.

7. Odstráňte dvere chladničky zo spodného pántu

opatrným dvíhaním dverí priamo hore. UPOZORNENIE Dvere sú ťažké, dbajte na to, aby ste sa nezranili pri ich odstraňovaní.Slovenčina - 88

kľúč (10mm) na odstránenie skrutiek upevňujúcich stredový pánt (A).

10. Znovu zmontujte v opačnom poradí

demontáže po výmene vrchného, stredového a/alebo spodného pántu. UPOZORNENIE

• Uistite sa, že drôtové konektory sú správne pripojené.
