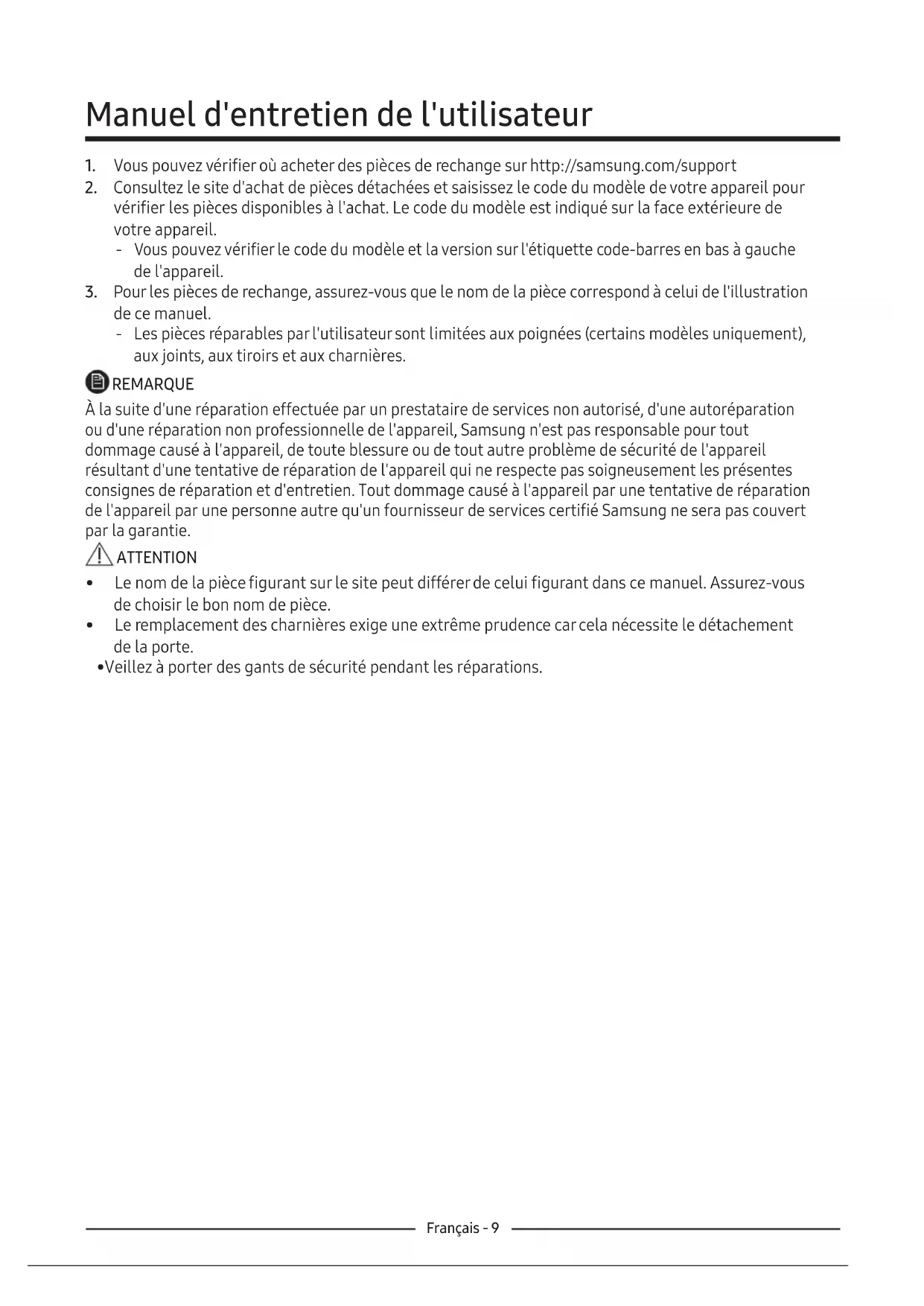

1. Vous pouvez vérifier où acheter des pièces de rechange sur http://samsung.com/support

2. Consultez le site d'achat de pièces détachées et saisissez le code du modèle de votre appareil pour

vérifier les pièces disponibles à l'achat. Le code du modèle est indiqué sur la face extérieure de votre appareil. ‐ Vous pouvez vérifier le code du modèle et la version sur l'étiquette code-barres en bas àgauche de l'appareil.

3. Pour les pièces de rechange, assurez-vous que le nom de la pièce correspond à celui de l'illustration

de ce manuel. ‐ Les pièces réparables par l'utilisateur sont limitées aux poignées (certains modèles uniquement), aux joints, aux tiroirs et aux charnières. REMARQUE À la suite d'une réparation effectuée par un prestataire de services non autorisé, d'une autoréparation ou d'une réparation non professionnelle de l'appareil, Samsung n'est pas responsable pour tout dommage causé à l'appareil, de toute blessure ou de tout autre problème de sécurité de l'appareil résultant d'une tentative de réparation de l'appareil qui ne respecte pas soigneusement les présentes consignes de réparation et d'entretien. Tout dommage causé à l'appareil par une tentative de réparation de l'appareil par une personne autre qu'un fournisseur de services certifié Samsung ne sera pas couvert par la garantie. ATTENTION

• Le nom de la pièce figurant sur le site peut différer de celui figurant dans ce manuel. Assurez-vous de choisir le bon nom de pièce.

• Le remplacement des charnières exige une extrême prudence car cela nécessite le détachement de la porte.

• Veillez à porter des gants de sécurité pendant les réparations.Français - 10 Selon le modèle et le pays, l'image réelle et les pièces fournies du réfrigérateur peuvent différer.

Charnière supérieure

Poignées (modèles applicables uniquement)

Étiquette code-barres

Charnière inférieure

04Français - 11 Remplacement de la poignée Outils requis (non fournis) Pour détacher les poignées REMARQUE Cette procédure s'applique aux compartiments réfrigérateur et congélateur. Le nom du modèle se présente comme suit : RB29F*, RB29H*, RB30J*, RB31F*, RB31H*, RB33J*, RB34J*, RB3CJ* Ce qui remplace les astérisques peut varier selon le modèle. Le(s) astérisque(s) dans le code du modèle indique(nt) un modèle de variante et peut/peuvent remplacer (0-9) ou (A-Z) dans le code du modèle. ATTENTION

• Veillez à ne pas rayer le devant de la porte lorsque vous remplacez la poignée.

• Appuyez fermement sur les poignées au niveau des supports. S'assurer qu'il n'y a pas d'espace entre les supports et la porte.

• Serrer fermement les vis lors de la fixation de la poignée.

• Vérifiez que la poignée est bien fixée avant d'utiliser l'appareil. Tournevis cruciforme Tournevis à tête plate

1. Utilisez un tournevis à tête plate pour

retirer les caches de vis. ‐ Après avoir détaché la poignée, remettez les caches de vis en place sur les trous de vis.

2. Utilisez un tournevis cruciforme pour

retirer les vis et détacher la poignée. REMARQUE Utilisez ces vis pour fixer la poignée du côté opposé.

3. Monter la nouvelle poignée dans l'ordre

inverse du démontage.Français - 12 Remplacement du joint Remplacement du tiroir ATTENTION Assurez-vous de bien fixer le joint. Sinon, l'air froid du réfrigérateur peut s'échapper. ATTENTION Vérifiez que le tiroir est correctement inséré dans le rail pendant le montage. Pour retirer le joint Ouvrez la porte et retirez le joint de la porte. Pour remplacer le joint Fixez un nouveau joint à la porte du réfrigérateur. Assurez-vous qu'il n'y a pas d'espace entre le nouveau joint et la porte. Pour retirer le tiroir Soulevez doucement l'avant du tiroir et faites-le glisser pour le retirer. Pour remettre les tiroirs en place La remise en place des tiroirs s'effectue dans l'ordre inverse des étapes de retrait respectives.Français - 13 Remplacement de la charnière Outils requis (non fournis) Tournevis cruciforme Tournevis à tête plate Clé de 11 mm Clé à douille de 10 mm Clé à douille de 8 mm Clé de 10 mm Vous devez d'abord retirer les portes pour remplacer les charnières. ATTENTION

• Attention, les portes sont très lourdes et il faut les enlever avec précaution.

• Prévoyez un coussinet souple, tel qu'un carton, sur la porte avant de remplacer les charnières afin d'éviter les rayures lorsque vous posez les portes.

• Les charnières devant être manipulées avec soin et remplacées par deux personnes ou plus, nous vous recommandons de faire appel à un service technique professionnel.

• Si vous retirez la charnière sans tenir la porte, celle-ci peut tomber et provoquer des blessures.

• Assurez-vous que la tige est bien serrée sur la charnière.

• Vérifiez que la charnière est bien fixée à la porte.

• Assurez-vous que les connecteurs des fils sont correctement branchés.

• Veillez à ne pas endommager les fils lors de la fixation du cache supérieur. AVERTISSEMENT

• L'inclinaison et la pose du réfrigérateur nécessitent au moins deux personnes.

• Débranchez le câble d'alimentation avant d'inverser les portes.Français - 14 Inverser la porte REMARQUE Pour les modèles avec poignées, il faut d'abord inverser les poignées. (Pour de plus amples informations, voir la section « Inversion de la position de la poignée de porte (pour les modèles avec poignée à barre) ».)

1. Retirez le cache du câble de la porte (1).

Démontez le Cap Space Door (2).

2. Retirez le cache charnière pour pousser un

crochet ‐ Insérez un tournevis à tête plate et remettez-le en place ‐ Soulevez le cache et poussez un crochet (faites attention à ne pas endommager le cache à charnière en le poussant trop fort) ‐ Le démonter en poussant

3. Débrancher le connecteur de câblage de la

porte du réfrigérateur. ‐ Cette étape peut ne pas s'appliquer àcertains modèles. ATTENTION Ne tirez pas trop fort sur les connecteurs.

‐ (Faites attention à ne pas faire tomber la porte lorsque vous la démontez.)Français - 15

5. Retirez la porte du réfrigérateur de la charnière

centrale en soulevant doucement la porte vers le haut. ATTENTION Faites attention à ne pas vous blesser en retirant la porte car elle est lourde.

6. Démontez la charnière centrale en retirant les

vis à l'aide d'un tournevis cruciforme (+). ATTENTION Veuillez soutenir la porte du congélateur, car elle peut basculer vers l'avant.

7. Retirez la porte du réfrigérateur de la charnière

inférieure en soulevant doucement la porte vers le haut. ATTENTION Faites attention à ne pas vous blesser en retirant la porte car elle est lourde.Français - 16

8. La porte du congélateur étant posée sur la

charnière inférieure (A), tirez lentement sur la charnière inférieure (A) pour la retirer du support situé au fond du réfrigérateur. Une fois que la charnière inférieure (A) est retirée du support, retirez-la de la porte du congélateur, puis tirez la porte du congélateur vers le bas pour la retirer de la charnière centrale (B). ATTENTION Veillez à ce que la porte du congélateur soit fermement maintenue jusqu'à ce qu'elle soit retirée en toute sécurité de la charnière centrale (B) pour éviter qu'elle ne tombe.

9. Utilisez un tournevis cruciforme et une

clé à douille (10 mm) pour retirer les vis defixation de la charnière centrale (A).

10. Remontez dans l'ordre inverse du

démontage après avoir remplacé la charnière supérieure, centrale et/ou inférieure. ATTENTION

• Assurez-vous que les connecteurs des fils sont correctement branchés.
