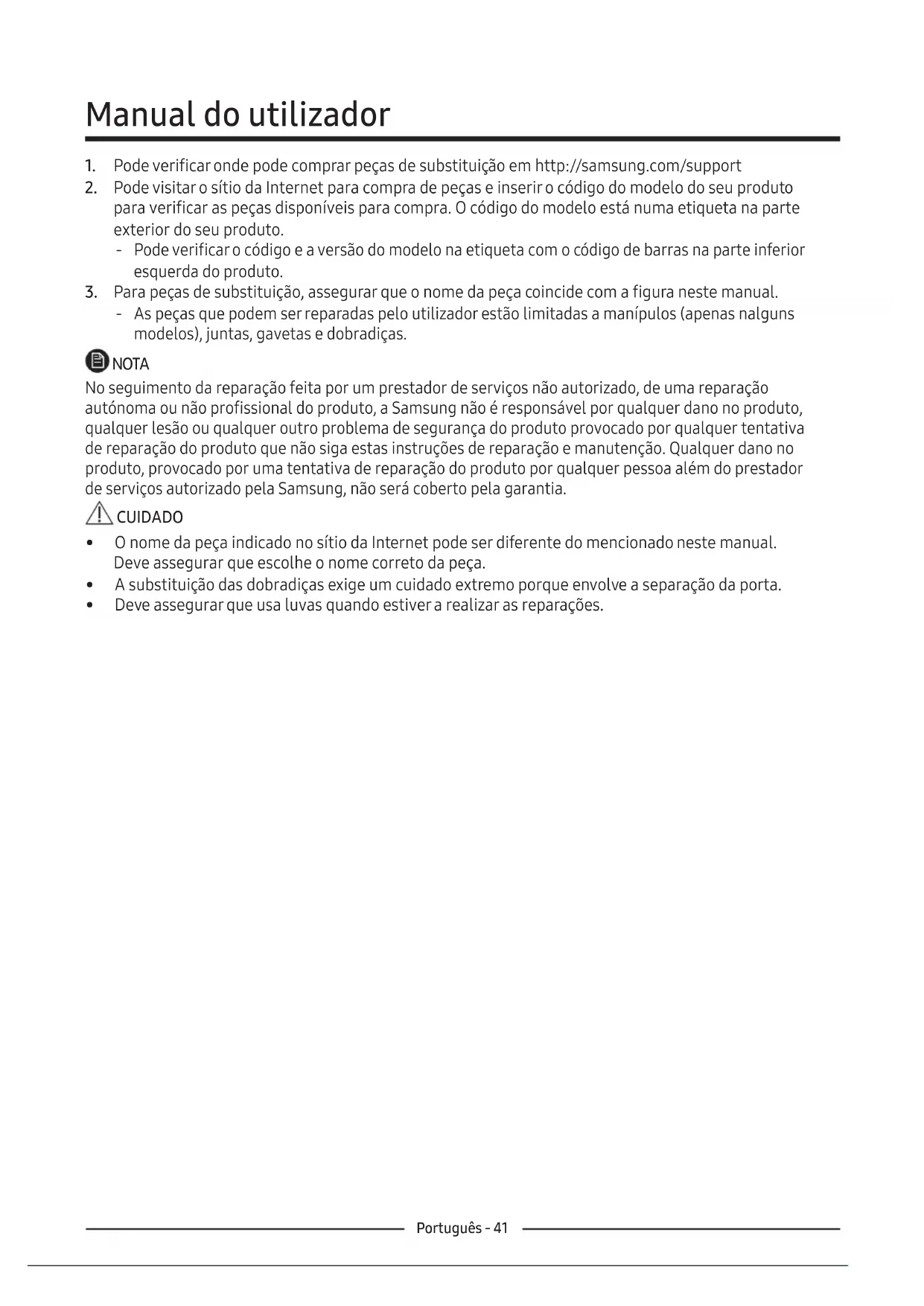

MANUAL DE UTILIZADOR RB29FSRNDBC SAMSUNG

1. Pode verificar onde pode comprar peças de substituição em http://samsung.com/support

2. Pode visitar o sítio da Internet para compra de peças e inserir o código do modelo do seu produto

para verificar as peças disponíveis para compra. O código do modelo está numa etiqueta na parte exterior do seu produto. ‐ Pode verificar o código e a versão do modelo na etiqueta com o código de barras na parte inferior esquerda do produto.

3. Para peças de substituição, assegurar que o nome da peça coincide com a figura neste manual.

‐ As peças que podem ser reparadas pelo utilizador estão limitadas a manípulos (apenas nalguns modelos), juntas, gavetas e dobradiças. NOTA No seguimento da reparação feita por um prestador de serviços não autorizado, de uma reparação autónoma ou não profissional do produto, a Samsung não é responsável por qualquer dano no produto, qualquer lesão ou qualquer outro problema de segurança do produto provocado por qualquer tentativa de reparação do produto que não siga estas instruções de reparação e manutenção. Qualquer dano no produto, provocado por uma tentativa de reparação do produto por qualquer pessoa além do prestador de serviços autorizado pela Samsung, não será coberto pela garantia. CUIDADO

• O nome da peça indicado no sítio da Internet pode ser diferente do mencionado neste manual. Deve assegurar que escolhe o nome correto da peça.

• A substituição das dobradiças exige um cuidado extremo porque envolve a separação da porta.

• Deve assegurar que usa luvas quando estiver a realizar as reparações.Português - 42 A imagem atual e as peças mostradas podem ser diferentes, dependendo do modelo e do país.

04Português - 43 Substituição do manípulo Ferramentas necessárias (não fornecidas) Para separar os manípulos NOTA Este procedimento aplica-se tanto ao frigorífico como ao compartimento do congelador. O nome do modelo será indicado desta forma: RB29F*, RB29H*, RB30J*, RB31F*, RB31H*, RB33J*, RB34J*, RB3CJ* O que substitui o asterisco pode ser diferente dependendo do modelo. O(s) asterisco(s) no código do modelo indica(m) um modelo diferente e pode substituir (0-9) ou (A-Z) no código do modelo. CUIDADO

• Quando substituir os manípulos da porta, deve ter cuidado para não riscar a frente da porta.

• Premir com firmeza os manípulos nos suportes. Assegurar que não há folga entre os suportes e a porta.

• Apertar com firmeza os parafusos quando estiver a encaixar o manípulo.

• Verificar se a dobradiça está firmemente apertada à estrutura. Chave Phillips Chave de fenda de ponta plana

1. Use uma chave de fendas de ponta

plana para remover as tampas dos parafusos. ‐ Depois de separar o manípulo, volte acolocar as tampas dos parafusos nosorifícios dos mesmos.

2. Use uma chave de fendas Phillips

para remover os parafusos e separar omanípulo. NOTA Use estes parafusos para fixar o manípulo nolado oposto.

3. Monte o novo manípulo na ordem

inversa da desmontagem.Português - 44 Substituição da junta Substituição da gaveta CUIDADO Assegurar que encaixa a junta com firmeza. Caso contrário, o ar frio do frigorífico pode sair para o exterior. CUIDADO Verificar se a gaveta está corretamente colocada na guia durante a montagem. Para remover a junta Abrir a porta e remover a junta daporta. Para voltar a colocar a junta Encaixe uma nova junta na porta do frigorífico. Assegurar que não há folga entre a nova junta e a porta. Para remover a gaveta Levantar ligeiramente a frente da gaveta edeslize-a para fora. Para voltar a colocar as gavetas Para voltar a colocar as gavetas deve seguir a ordem inversa dos respetivos passos de retirada das mesmas.Português - 45 Substituição da dobradiça Ferramentas necessárias (não fornecidas) Chave Phillips Chave de fenda de ponta plana Chave de porca 11 mm Chave de caixa 10 mm Chave de caixa 8 mm Chave de porca 10 mm Para substituir as dobradiças, tem de primeiro remover a porta. CUIDADO

• Quando remover as portas, deve ter um cuidado extremo porque as portas são pesadas.

• Antes de substituir as dobradiças, colocar uma superfície macia como, por exemplo, uma placa decartão no pavimento para evitar riscos na porta quando colocar as portas em cima da mesma.

• Dado as dobradiças terem de ser manuseadas com muito cuidado e substituídas por duas ou mais pessoas, recomendamos que seja contactado um técnico de reparações profissional.

• Se remover uma dobradiça sem segurar a porta, a mesma pode cair e provocar lesões.

• Assegurar que os conetores de ligação estão corretamente ligados.

• Ter cuidado para não danificar os fios de ligação quando estiver a apertar a tampa superior. ADVERTÊNCIA

• Inclinar/deitar o frigorífico exige no mínimo o trabalho de 2 pessoas.

• Desligar o cabo de alimentação antes de fazer a inversão das portas.Português - 46 Inverter a porta NOTA Para modelos com manípulos, inverter primeiro os manípulos. (Para informação detalhada, consultar asecção “Inverter a posição do manípulo da porta (Para os modelos com manípulos de barra)”.)

1. Remover a tampa das ligações da porta (1).

Desmontar o espaçador da tampa da porta (2).

2. Remover a tampa da dobradiça para empurrar

um gancho ‐ Introduzir uma chave de fendas de cabeça plana e voltar a colocar a mesma ‐ Levantar a tampa e empurrar um gancho (Ter cuidado para não danificar as ligações na tampa da dobradiça empurrando-a demasiado) ‐ Desmontar a mesma, empurrando-a.

3. Desligar o conetor das ligações da porta do

frigorífico. ‐ Este passo pode não ser aplicável a alguns modelos. CUIDADO Não puxar demasiado os conetores.

4. Retirar os parafusos.

‐ (Ter cuidado para a porta não cair quando adesmontar.)Português - 47

5. Remover a porta da dobradiça intermédia

levantando cuidadosamente a porta na vertical. CUIDADO A porta é pesada, deve ter cuidado para não se magoar quando remover a porta.

6. Desmontar a dobradiça intermédia removendo

os parafusos usando uma chave de fendas Phillips (+). CUIDADO A porta do congelador pode cair para a frente, portanto deve apoiar a mesma.

7. Remover a porta do congelador da dobradiça

inferior levantando cuidadosamente a porta na vertical. CUIDADO A porta é pesada, deve ter cuidado para não se magoar quando remover a porta.Português - 48

8. Com a porta assente na dobradiça inferior

(A) , empurrar lentamente a dobradiça inferior (A) para a remover do suporte na parte inferior do frigorífico. Depois dadobradiça inferior (A) ser removida dosuporte, remover a mesma da porta do congelador e depois empurrar a porta do congelador para baixo para a remover da dobradiça intermédia (B). CUIDADO Para impedir que a porta do congelador caia, assegurar que segura a mesma com firmeza até que possa ser removida em segurança da dobradiça intermédia (B).

9. Usar uma chave Phillips e uma chave de

caixa (10 mm) para remover os parafusos apertando a dobradiça intermédia (A).

10. Voltar a montar na ordem inversa da

desmontagem depois de voltar a colocar a dobradiça superior, intermédia e/ou inferior. CUIDADO

• Assegurar que os conetores de ligação estão corretamente ligados.

• Ter cuidado para não danificar os fios de ligação quando estiver a apertar a tampa superiorEspañol - 49 Manual de mantenimiento del usuario
