RR39M7140SA - Hűtőszekrény SAMSUNG - Ingyenes használati útmutató

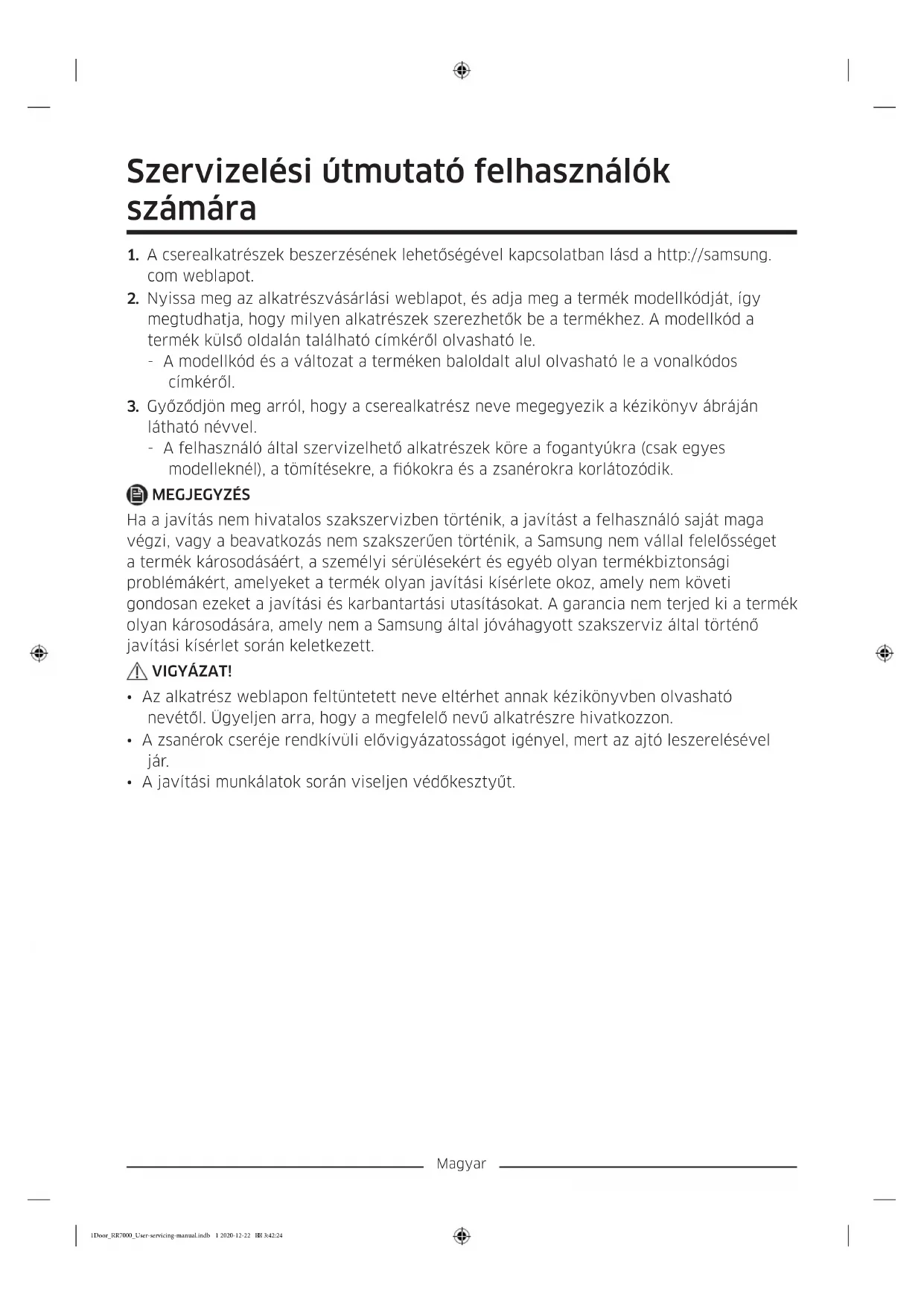

HASZNÁLATI ÚTMUTATÓ RR39M7140SA SAMSUNG

1. A cserealkatrészek beszerzésének lehetőségével kapcsolatban lásd a http://samsung.

2. Nyissa meg az alkatrészvásárlási weblapot, és adja meg a termék modellkódját, így

megtudhatja, hogy milyen alkatrészek szerezhetők be a termékhez. A modellkód a termék külső oldalán található címkéről olvasható le. - A modellkód és a változat a terméken baloldalt alul olvasható le a vonalkódos címkéről.

3. Győződjön meg arról, hogy a cserealkatrész neve megegyezik a kézikönyv ábráján

látható névvel. - A felhasználó által szervizelhető alkatrészek köre a fogantyúkra (csak egyes modelleknél), a tömítésekre, a ókokra és a zsanérokra korlátozódik. MEGJEGYZÉS Ha a javítás nem hivatalos szakszervizben történik, a javítást a felhasználó saját maga végzi, vagy a beavatkozás nem szakszerűen történik, a Samsung nem vállal felelősséget a termék károsodásáért, a személyi sérülésekért és egyéb olyan termékbiztonsági problémákért, amelyeket a termék olyan javítási kísérlete okoz, amely nem követi gondosan ezeket a javítási és karbantartási utasításokat. A garancia nem terjed ki a termék olyan károsodására, amely nem a Samsung által jóváhagyott szakszerviz által történő javítási kísérlet során keletkezett. VIGYÁZAT!

• Az alkatrész weblapon feltüntetett neve eltérhet annak kézikönyvben olvasható nevétől. Ügyeljen arra, hogy a megfelelő nevű alkatrészre hivatkozzon.

• A zsanérok cseréje rendkívüli elővigyázatosságot igényel, mert az ajtó leszerelésével jár.

• A javítási munkálatok során viseljen védőkesztyűt. 1Door_RR7000_User-servicing-manual.indb 1 2020-12-22 3:42:24Magyar A hűtőszekrény kinézete és kínált alkatrészeinek köre a modelltől és az országtól függően eltérő lehet. RZ32* RR39*

01 Felső zsanér 02 Tömítés 03 Fiók 04 Vonalkódos címke 05 Alsó zsanér MEGJEGYZÉS Az alkatrészek le- és felszerelésének sorrendje a fagyasztó és a hűtő esetében megegyezik. 1Door_RR7000_User-servicing-manual.indb 2 2020-12-22 3:42:24Magyar Fogantyúcsere VIGYÁZAT!

• Az ajtófogantyú cseréje során ügyeljen arra, hogy ne karcolódjon meg az ajtó felülete.

• A tartóelemeket fogva erősen nyomja be a fogantyúkat. Ügyeljen arra, hogy ne legyen rés a tartóelemek és az ajtó között.

• A fogantyú felszerelésekor húzza szorosra a csavarokat.

• A termék használata előtt ellenőrizze, hogy a fogantyú biztonságosan van-e rögzítve. Szükséges szerszámok (nem tartozék) Csillagcsavarhúzó Lapos csavarhúzó A fogantyúk leszerelése MEGJEGYZÉS Ez az eljárás követendő a hűtő és a fagyasztó esetében is.

1. Pattintsa le a fogantyú burkolatát, és

2. Távolítsa el a fogantyút rögzítő felső és

3. Az új fogantyú a régi eltávolításához

képest fordított sorrendben szerelhető fel. 1Door_RR7000_User-servicing-manual.indb 3 2020-12-22 3:42:25Magyar Tömítéscsere VIGYÁZAT! Ügyeljen arra, hogy a tömítés szilárdan rögzüljön. Ellenkező esetben hideg levegő szivároghat a hűtőszekrényből. A tömítés eltávolítása Tömítés Nyissa ki az ajtót, és vegye le a tömítést az ajtóról. A tömítés felszerelése Rögzítse az új tömítést a hűtő ajtajára. Ügyeljen arra, hogy ne legyen rés az új tömítés és az ajtó között. Fiókcsere VIGYÁZAT! A ók behelyezése során ügyeljen arra, hogy az megfelelően illeszkedjen a sínbe. A ók eltávolítása

1. Húzza előre a ókot.

2. Billentse meg, majd távolítsa el a ókot.

A ókok visszaszerelése A ókok visszaszerelését az eltávolításuk lépéseit fordított sorrendben végrehajtva végezze el. 1Door_RR7000_User-servicing-manual.indb 4 2020-12-22 3:42:25Magyar Zsanércsere A zsanérok lecseréléséhez először le kell szerelnie az ajtókat. VIGYÁZAT!

• Az ajtók leszerelésekor legyen nagyon óvatos, mert az ajtók nehezek.

• A zsanércsere megkezdése előtt tegyen a padlóra puha párnázatot, például kartonpapírt, hogy az ajtók ne karcolódjanak meg, amikor leteszi őket.

• Mivel a zsanérokat óvatosan kell kezelni, és legalább két fő szükséges a cseréjükhöz, javasoljuk, hogy hívjon szakembert.

• Ha úgy távolítja el a zsanért, hogy eközben nem tartja az ajtót, az ajtó leeshet, és személyi sérülést okozhat.

• Ügyeljen arra, hogy a tengelyt szilárdan meghúzza a zsanéron.

• Ellenőrizze, hogy a zsanér biztonságosan van-e a szekrényhez rögzítve.

• Ellenőrizze, hogy a kábelcsatlakozók megfelelően vannak-e csatlakoztatva.

• Ügyeljen arra, hogy a felső burkolat rögzítésekor ne sértse meg a vezetékeket. FIGYELMEZTETÉS

• A hűtőszekrény megdöntéséhez/lefektetéséhez legalább 2 emberre van szükség.

• Az ajtók felcserélése előtt húzza ki a tápkábelt. Szükséges szerszámok (nem tartozék) Csillagcsavarhúzó Lapos csavarhúzó 10 mm-es csavarkulcs (a felső zsanér tengelyéhez) 8 mm-es dugókulcs (a csavarokhoz) 12 mm-es csavarkulcs (az alsó zsanér tengelyéhez) 1Door_RR7000_User-servicing-manual.indb 5 2020-12-22 3:42:26Magyar Az ajtó megfordítása

1. A felső keret burkolatának

eltávolításához egy lapos csavarhúzóval nyúljon be egymás után az ajtó felső részén található lyukakba. MEGJEGYZÉS Kezdje a zsanértól legtávolabbi lyukkal.

2. Az eltávolításához emelje ki a zsanér

burkolatának bal oldalát, majd az alját enyhén felemelve húzza ki. VIGYÁZAT! A zsanér burkolatának eltávolításakor ügyeljen arra, hogy ne sértse meg a hűtő ajtaján és körülötte elhelyezkedő csatlakozókat, illetve vezetékeket. MEGJEGYZÉS Tartsa a zsanér burkolatát biztonságos helyen. Szüksége lesz rá, ha visszahelyezi az ajtót az eredeti (megfordítása előtti) helyére.

3. Válassza le a hűtő ajtaján és körülötte

elhelyezkedő csatlakozókat. Az eltávolításához lazítsa meg a felső zsanér csavarjait. VIGYÁZAT! A felső zsanér eltávolítása során tartsa erősen a hűtőajtót, hogy az nehogy véletlenül leessen. 1Door_RR7000_User-servicing-manual.indb 6 2020-12-22 3:42:26Magyar

4. A felső zsanér eltávolítása után felfelé

emelve vegye le a hűtő ajtaját. Tartsa az ajtót biztonságos helyen. VIGYÁZAT! Az ajtó nehéz. A károk vagy sérülések megelőzése érdekében legyen elővigyázatos az ajtó eltávolítása közben. Alsó zsanér Alsó zsanér

1. Fektesse le a készüléket.

2. Szerelje le csillagcsavarhúzó segítségével

alulról az alsó zsanért. VIGYÁZAT!

• Ellenőrizze, hogy a kábelcsatlakozók megfelelően vannak-e csatlakoztatva.

• Ügyeljen arra, hogy a felső burkolat rögzítésekor ne sértse meg a vezetékeket. 1Door_RR7000_User-servicing-manual.indb 7 2020-12-22 3:42:27Srpski Korisnički priručnik za servisiranje
