MANUAL DE UTILIZADOR GNF 18V-40 Professional BOSCH

Componentes representados

Instruções de segurança

Instruções gerais de segurança para ferramentas eléctricas

AVISO

Devem ser lidas todas as indicações de segurança,

instruções, ilustrações e especificações desta ferramenta eléctrica. O desrespeito das instruções apresentadas abaixo poderá resultar em choque eléctrico, incêndio e/ou ferimentos graves.

Guarde bem todas as advertências e instruções para futura referência.

O termo "ferramenta eléctrica" utilizado a seguir nas indicações de advertência, refere-se a ferramentas eléctricas operadas com corrente de rede (com cabo de rede) e a ferramentas eléctricas operadas com acumulador (sem cabo de rede).

Segurança da área de trabalho

Mantenha a sua área de trabalho sempre limpa e bem iluminada. Desordem ou áreas de trabalho insuficientemente iluminadas podem levar a acidentes.
- Não trabalhar com a ferramenta eléctrica em áreas com risco de explosão, nas quais se encontrem líquidos, gases ou pós inflamáveis. Ferramentas eléctricas produzem faíscas, que podem inflamar pós ou vapores.
▶ Manter crianças e outras pessoas afastadas da ferramenta eléctrica durante a utilização. No caso de distracção é possível que perca o controlo sobre o aparelho.

Segurança elétrica

▶ Manter o aparelho afastado de chuva ou humidade. A infiltração de água numa ferramenta eléctrica aumenta o risco de choque eléctrico.

Segurança de pessoas

Esteja atento, observe o que está a fazer e tenha prudência ao trabalhar com a ferramenta eléctrica. Não utilizar uma ferramenta eléctrica quando estiver fatigado ou sob a influência de drogas, álcool ou medicamentos. Um momento de descuido ao utilizar a ferramenta eléctrica, pode levar a lesões graves.
▶ Utilizar equipamento de protecção individual. Utilizar sempre óculos de protecção. A utilização de equipamento de protecção pessoal, como máscara de protecção contra pó, sapatos de segurança antiderrapantes, capacete de segurança ou protecção auricular, de acordo com o tipo e aplicação da ferramenta eléctrica, reduz o risco de lesões.
Evitar uma colocação em funcionamento involuntária. Assegure-se de que a ferramenta eléctrica esteja desligada, antes de conectá-la à alimentação de rede

48 | Português

e/ou ao acumulador, antes de levantá-la ou de transportá-la. Se tiver o dedo no interruptor ao transportar a ferramenta eléctrica ou se o aparelho for conectado à alimentação de rede enquanto estiver ligado, poderão ocorrer acidentes.

▶ Remover ferramentas de ajuste ou chaves de boca antes de ligar a ferramenta eléctrica. Uma ferramenta ou chave que se encontre numa parte do aparelho em movimento pode levar a lesões.
Evite uma posição anormal. Mantenha uma posição firme e mantenha sempre o equilíbrio. Desta forma é mais fácil controlar a ferramenta eléctrica em situações inesperadas.
Usar roupa apropriada. Não usar roupa larga nem jóias. Mantenha os cabelos e roupas afastados de peças em movimento. Roupas frouxas, cabelos longos ou jóias podem ser agarrados por peças em movimento.
Se for possível montar dispositivos de aspiração ou de recolha, assegure-se de que estejam conectados e utilizados correctamente. A utilização de uma aspiração de pó pode reduzir o perigo devido ao pó.
▶ Não deixe que a familiaridade resultante de uma utilização frequente de ferramentas permita que você se torne complacente e ignore os princípios de segurança da ferramenta. Uma acção descuidada pode causar ferimentos graves numa fracção de segundo.

Utilização e manuseio cuidadoso de ferramentas eléctricas

• Não sobrecarregue a ferramenta eléctrica. Utilize a ferramenta eléctrica apropriada para o seu trabalho. É melhor e mais seguro trabalhar com a ferramenta eléctrica apropriada na área de potência indicada.
  ▶ Não utilizar uma ferramenta eléctrica com um interruptor defeituoso. Uma ferramenta eléctrica que não pode mais ser ligada nem desligada, é perigosa e deve ser reparada.
  Puxar a ficha da tomada e/ou remover o acumulador, se amovível, antes de executar ajustes na ferramenta eléctrica, de substituir acessórios ou de guardar as ferramentas eléctricas. Esta medida de segurança evita o arranque involuntário da ferramenta eléctrica.
  ▶ Guardar ferramentas eléctricas não utilizadas fora do alcance de crianças e não permitir que as pessoas que não estejam familiarizadas com o aparelho ou que não tenham lido estas instruções utilizem o aparelho. Ferramentas eléctricas são perigosas se forem utilizadas por pessoas inexperientes.
  Tratar a ferramenta eléctrica e os acessórios com cuidado. Controlar se as partes móveis do aparelho funcionam perfeitamente e não emperram, e se há peças quebradas ou danificadas que possam prejudicar o funcionamento da ferramenta eléctrica. Permitir que peças danificadas sejam reparadas antes da utilização. Muitos acidentes têm como causa, a manutenção insuficiente de ferramentas eléctricas.

▶ Manter as ferramentas de corte afiadas e limpas. Ferramentas de corte cuidadosamente tratadas e com cantos de corte afiados emperram com menos frequência e podem ser conduzidas com maior facilidade.
▶ Utilizar a ferramenta eléctrica, acessórios, ferramentas de aplicação, etc. conforme estas instruções. Considerar as condições de trabalho e a tarefa a ser executada. A utilização de ferramentas eléctricas para outras tarefas a não ser as aplicações previstas, pode levar a situações perigosas.
Mantenha os punhos e as superfícies de agarrar secas, limpas e livres de óleo e massa consistente. Punhos e superfícies de agarrar escorregadias não permitem o manuseio e controle seguros da ferramenta em situações inesperadas.

Manuseio e utilização cuidadosos de ferramentas com acumuladores

Só carregar acumuladores em carregadores recomendados pelo fabricante. Há perigo de incêndio se um carregador apropriado para um certo tipo de acumuladores for utilizado para carregar acumuladores de outros tipos.
Só utilizar ferramentas eléctricas com os acumuladores apropriados. A utilização de outros acumuladores pode levar a lesões e perigo de incêndio.
▶ Manter o acumulador que não está sendo utilizado afastado de clipes, moedas, chaves, parafusos ou outros pequenos objectos metálicos que possam causar um curto-circuito dos contactos. Um curto-circuito entre os contactos do acumulador pode ter como consequência queimaduras ou fogo.
No caso de aplicação incorrecta pode vazar líquido do acumulador. Evitar o contacto. No caso de um contacto acidental, deverá enxaguar com água. Se o líquido entrar em contacto com os olhos, também deverá consultar um médico. Líquido que escapa do acumulador pode levar a irritações da pele ou a queimaduras.
▶ Não use um acumulador ou uma ferramenta danificada ou modificada. Os acumuladores danificados ou modificados exibem um comportamento imprevisível podendo causar incêndio, explosão ou risco de lesão.
- Não exponha o acumulador ou a ferramenta ao fogo ou temperatura excessiva. A exposição ao fogo ou a temperaturas acima de 130 °C pode causar explosão.
▶ Siga todas as instruções de carregamento e não carregue o acumulador ou a ferramenta fora da faixa de temperatura especificada no manual de instruções. Carregar indevidamente ou em temperaturas fora da faixa especificada pode danificar o acumulador e aumentar o risco de incêndio.

Serviço

Só permita que o seu aparelho seja reparado por pessoal especializado e qualificado e só com peças de reposição originais. Desta forma é assegurado o funcionamento seguro do aparelho.

▶ Nunca tente reparar acumuladores danificados. A reparação de acumuladores deve ser realizada apenas pelo fabricante ou agentes de assistência autorizados.

Indicações de segurança da máquina de corte

Utilize exclusivamente discos de corte de diamante na sua ferramenta elétrica. Mesmo que seja possível adaptar um acessório à sua ferramenta elétrica, isso não constitui uma garantia de utilização segura.
▶ Não utilize discos de corte de diamante segmentados com um ângulo de ataque positivo. A utilização de tais discos de corte de diamante pode aumentar o risco de ferimentos pessoais.
▶ Não utilize discos de corte de diamante segmentados com uma folga periférica superior a 10 mm. A utilização de tais discos de corte de diamante pode aumentar o risco de ferimentos pessoais.
A velocidade nominal do disco de corte deve ser, no mínimo, igual à velocidade máxima indicada na ferramenta elétrica. Os acessórios que forem utilizados a uma velocidade superior àquela para a qual foram concebidos poderão desintegrar-se e projetar fragmentos.
Os discos devem ser exclusivamente utilizados nas aplicações recomendadas. Por exemplo: não lixe com a parte lateral do disco de corte. Os discos abrasivos de corte destinam-se a um desbaste periférico, a aplicação de forças laterais nestes discos poderá provocar a sua desintegração.
Utilize sempre flanges para discos intactos e de diâmetro adequado para o disco em questão. Os flanges para discos adequados proporcionam apoio ao disco e reduzem a possibilidade de perda ou quebra do disco.
▶ Não utilize discos reforçados gastos de ferramentas elétricas maiores. Os discos concebidos para ferramentas elétricas maiores não são adequados para as velocidades mais elevadas das ferramentas mais compactas e podem desintegrar-se.
O diâmetro externo e a espessura do disco de corte devem ser compatíveis com a potência nominal da sua ferramenta elétrica. Os discos de corte com um tamanho incorreto não podem ser devidamente protegidos ou controlados.
O eixo dos discos e flanges deve adaptar-se corretamente ao veio da ferramenta elétrica. Os discos e flanges com orifícios de instalação não compatíveis com o hardware de instalação da ferramenta elétrica irão funcionar de forma desequilibrada, vibrar excessivamente e poderão provocar a perda de controlo.
Utilize todos os parafusos de montagem ao montar os discos de diamante diretamente no flange interno e certifique-se de que estejam corretamente apertados. Se não for montado corretamente, o disco de diamante pode ficar desequilibrado e fazer com que se separe do veio da ferramenta.

• Não utilize discos de corte danificados. Antes de cada utilização, inspecione os discos de corte quanto a presença de lascas e fissuras. Se deixar cair a ferramenta elétrica ou o disco de corte, verifique se há danos ou instale um disco de corte intacto. Depois de inspecionar e instalar o disco de corte, proteja-se a si e às outras pessoas do plano do disco de corte rotativo e faça funcionar a ferramenta elétrica com o número máximo de rotações em vazio. Se for detetada uma vibração incomum, desligue a ferramenta elétrica imediatamente e substitua o disco de corte. Se não for detetada qualquer vibração incomum, continue a operar a ferramenta elétrica durante um minuto. Normalmente, os discos danificados desintegram-se durante este período de teste.
  ▶ Use equipamento de proteção individual. Dependendo da aplicação, use uma viseira ou óculos de proteção. Consoante o caso, use proteção respiratória, como máscara de proteção contra pó ou máscara respiratória, proteções auriculares, luvas e um avental de trabalho com capacidade para deter pequenos fragmentos abrasivos ou da peça de trabalho. Os óculos de proteção devem proteger contra quaisquer detritos projetados durante as diversas operações. A proteção respiratória deve ter capacidade para filtrar a partículas geradas durante o seu trabalho. A exposição prolongada a ruídos de elevada intensidade poderá causar perda de audição.
  A proteção fornecida com a ferramenta deve ser fixada com firmeza à ferramenta elétrica e posicionada de forma a proporcionar a máxima segurança, ou seja, com a menor porção de disco exposta relativamente ao utilizador. Proteja-se a si e às outras pessoas do plano do disco rotativo. A proteção ajuda a proteger o utilizador dos fragmentos de discos partidos e do contacto acidental com o disco.
  Mantenha as outras pessoas presentes no local a uma distância segura da área de trabalho. Qualquer pessoa que entre na área de trabalho tem de usar equipamento de proteção individual. Os fragmentos de uma peça de trabalho ou de um disco partido podem ser projetados e provocar ferimentos fora da área de trabalho imediata.
• Não utilize a ferramenta elétrica junto a materiais inflamáveis. As faíscas produzidas podem inflamar esses materiais.
  ▶ Segure a ferramenta elétrica nas superfícies de agarrar isoladas, ao executar uma operação onde o disco de corte possa entrar em contacto com cabos escondidos. O contacto do disco de corte com um fio "sob tensão" irá colocar as partes metálicas expostas da ferramenta elétrica "sob tensão", podendo provocar um choque elétrico no operador.
  Nunca pouse a ferramenta elétrica até que o disco de corte tenha parado por completo. Caso contrário, o disco de corte rotativo pode engatar na superfície e fazer-lhe perder o controlo da ferramenta elétrica.

50 | Português

▶ Nunca coloque a ferramenta elétrica em funcionamento enquanto a transporta. O contacto acidental do disco de corte rotativo com a sua roupa pode puxar o disco de corte na direção do seu corpo.
Limpe regularmente as aberturas de ventilação da ferramenta elétrica. Caso contrário, o ventilador do motor irá aspirar o pó para o interior da carcaça e a acumulação excessiva de pós metálicos poderá provocar riscos de natureza elétrica.

Efeito de coice e indicações relacionadas

O efeito de coice é uma reação súbita a um disco de corte rotativo entalado ou bloqueado. O entalamento ou bloqueio provoca uma paragem rápida do disco de corte rotativo que, por sua vez, faz com que a ferramenta elétrica descontrolada seja impelida na direção oposta à rotação do disco de corte no ponto do bloqueio.

Por exemplo, se um disco de corte ficar bloqueado ou for entalado pela peça de trabalho, a extremidade do disco de corte que estiver em contacto com o ponto de bloqueio pode penetrar a superfície do material, fazendo com que o disco de corte suba ou salte. O disco de corte poderá então saltar na direção do utilizador ou para longe deste, dependendo da direção do movimento do disco de corte no ponto de entalamento. Os discos de corte também podem partir nestas condições.

O efeito de coice é o resultado de uma utilização abusiva e/ou condições ou procedimentos incorretos de utilização da ferramenta elétrica e pode ser evitado tomando as precauções indicadas abaixo.

▶ Segure a ferramenta elétrica com firmeza com ambas as mãos e posicione o seu corpo e braço de forma a poder resistir ao efeito de coice. Utilize sempre o punho auxiliar, se fornecido, para obter o máximo controlo sobre o efeito de coice ou reação do binário durante o arranque. O utilizador poderá controlar as reações do binário ou o efeito de coice caso tome as devidas precauções.

▶ Nunca coloque a sua mão junto do disco de corte. O disco de corte pode ter um efeito de coice na sua mão.

▶ Não posicione o seu corpo na área para a qual a ferramenta elétrica poderá saltar caso ocorra o efeito de coice. O efeito de coice irá impelir a ferramenta na direção oposta ao movimento do disco de corte no ponto de bloqueio.

▶ Tenha especial cuidado ao trabalhar em cantos, arestas afiadas, etc. Evite que o disco de corte ressalte ou fique preso. Cantos, arestas afiadas ou impactos tendem a prender o disco de corte e causar perda de controlo ou efeito de coice.

▶ Não tente fazer cortes curvos. A sobrecarga do disco de corte aumenta a carga e a suscetibilidade de torcer ou bloquear o disco de corte no corte e a possibilidade de ocorrer o efeito de coice ou a quebra do disco de corte, o que poderá causar ferimentos graves.

▶ Não instale uma corrente de serra, lâmina para esculpir madeira ou uma lâmina de serra dentada.

Tais lâminas provocam com frequência o efeito de coice e a perda de controlo.

- Não "encrave" o disco de corte nem aplique uma pressão excessiva. Não tente efetuar cortes com uma profundidade de corte excessiva. A sobrecarga do disco de corte aumenta a carga e a suscetibilidade de torcer ou bloquear o disco de corte no corte e a possibilidade de ocorrer o efeito de coice ou a quebra do disco de corte.

▶ Quando o disco de corte está a bloquear ou se interromper um corte por qualquer motivo, desligue a ferramenta elétrica e mantenha ferramenta elétrica imóvel até que o disco de corte pare por completo. Nunca tente retirar o disco de corte em rotação do corte, caso contrário, pode ocorrer o efeito de coice. Investigue e tome as medidas necessárias para eliminar a causa do bloqueio do disco de corte.

- Não reinicie a operação de corte na peça de trabalho. Deixe o disco de corte atingir a velocidade máxima e introduza-o cuidadosamente no corte. O disco de corte pode bloquear, subir ou ressaltar caso a ferramenta elétrica seja acionada com o disco introduzido na peça de trabalho.

Apoie os painéis ou qualquer peça de trabalho de grandes dimensões para reduzir o risco de entalamento e ressalto do disco de corte. As peças de trabalho de grandes dimensões tendem a abater sob o seu próprio peso. Coloque suportes sob a peça de trabalho junto à linha de corte e junto da extremidade da peça de trabalho, de ambos os lados do disco de corte.

Tenha especial cuidado ao efetuar um "corte de imersão" em paredes existentes ou noutras áreas cegas. O disco de corte protuberante pode cortar canalizações de água ou de gás, fios elétricos ou objetos que podem provocar o efeito de coice.

Instruções de segurança adicionais

Usar proteção auditiva, óculos de proteção, máscara contra pó e luvas. Usar como máscara de proteção contra pó pelo

menos uma meia máscara filtrante de partículas da classe FFP 2.

▶ Fixar a peça a ser trabalhada. Uma peça a ser trabalhada fixa com dispositivos de aperto ou com torno de bancada está mais firme do que segurada com a mão.

▶ Utilizar detetores apropriados, para encontrar cabos escondidos, ou consulte a companhia elétrica local. O contacto com cabos elétricos pode provocar fogo e choques elétricos. Danos em tubos de gás podem levar à explosão. A infiltração num cano de água provoca danos materiais.

- Não toque no disco de serra após o trabalho, espere que este arrefeça. O disco de corte torna-se extremamente quente durante o trabalho.

Durante o trabalho, segure a ferramenta elétrica com as duas mãos e providencie uma estabilidade segura.

A ferramenta elétrica é conduzida com maior segurança com ambas as mãos.

Em caso de danos e de utilização incorreta da bateria, podem escapar vapores. A bateria pode incendiar-se ou explodir. Areje o espaço e procure assistência médica no caso de apresentar queixas. É possível que os vapores irritem as vias respiratórias.
▶ Não altere nem abra o acumulador. Há perigo de haver um curto-circuito.
Os objetos afiados como, p. ex., pregos ou chaves de fendas, assim como o efeito de forças externas podem danificar o acumulador. Podem causar um curto-circuito interno e o acumulador pode ficar queimado, deitar fumo, explodir ou sobreaquecer.
Utilize a bateria apenas em produtos do fabricante. Só assim é que a bateria é protegida contra sobrecarga perigosa.

Proteja a bateria contra calor, p. ex. também contra uma permanente radiação solar, fogo, sujidade, água e humidade. Há risco de explosão

ou de um curto-circuito.

Descrição do produto e do serviço

Leia todas as instruções de segurança e instruções. A inobservância das instruções de segurança e das instruções pode causar choque elétrico, incêndio e/ou ferimentos graves.

Respeite as figuras na parte da frente do manual de instruções.

Utilização adequada

A ferramenta elétrica destina-se a ser utilizada em conjunto com um aspirador da classe de poeiras M ou H. Com apoio fixo na placa de base, ela destina-se a ranhurar materiais essencialmente minerais (como p. ex. alvenaria, arenito e calcário, bem como betão) sem a utilização de água.

Componentes ilustrados

A numeração dos componentes ilustrados refere-se à apresentação da ferramenta elétrica na página de esquemas.

(1) Fecho para abrir a tampa de proteção superior
(2) Bocal de aspiração
(3) Clipe para passagem cabos (sem função)
(4) Bateria ^a)
(5) Tecla de desbloqueio da bateria ^a)
(6) Interruptor de ligar/desligar
(7) Flipper para ativar o interruptor de ligar/desligar
(8) Placa de base
(9) Rolos

(10) Tecla de bloqueio do veio
(11) Roda para ajuste do batente de profundidade (ajuste da profundidade de corte)
(12) Profundidade de corte ajustada
(13) Indicação da posição do disco (2x)
(14) Lábio protetor
(15) Tampa de proteção
(16) Batente de profundidade
(17) Tampa de proteção superior
(18) Punho (superfície do punho isolada)
(19) Seta para a indicação da profundidade de corte ajustada
(20) Botão de destravamento
(21) Veio de retificação
(22) Flange de admissão
(23) Disco de corte de diamante
(24) Anéis distanciadores (7x)
(25) Porca de aperto rápido com arco
(26) Porca de aperto rápido SDS-clic ^a)
(27) Porca de aperto ^a)
(28) Chave de dois furos para porca de aperto ^a)
(29) Seta do sentido de rotação
(30) Mangueira de aspiração ^a)
(31) Arco
(32) Gancho
(33) Setas na placa de base (sentido de trabalho)

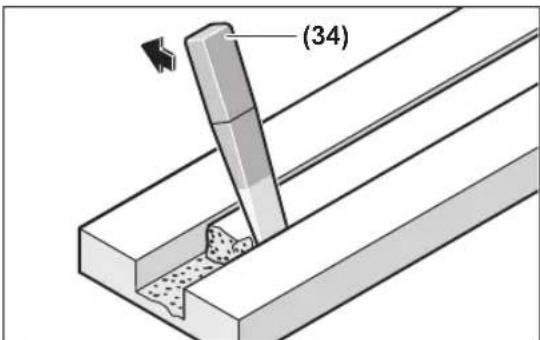

(34) Punção
(35) Indicador do nível de carga da bateria ^4

a) Este acessório não pertence ao volume de fornecimento.

Dados técnicos

Fresadora de abrir roços		GNF18V-40
Número de produto		3 601 FC5 0..
Tensão nominal V= 18
Número de rotações em vazio nominal ^a)	r.p.m. 4700
máx. diâmetro dos discos de corte de diamante	mm 150
Trabalhar com um disco de corte de diamante
– Espessura mín. do disco de corte	mm 2,0
– Espessura máx. do disco de corte	mm 2,5
Trabalhar com 2 discos de corte de diamante
– Espessura mín. do disco de corte	mm 2 × 2,0

52 | Português

Fresadora de abrir roços		GNF18V-40
– Espessura máx. do disco de corte	mm 2 × 2,5
Furo central mm 22,23
Rosca do veio M14
Profundidade de corte ^B)	mm 10–40
Largura do rasgo ^C)	mm 2–39
Peso ^D)	kg 4,2
Travão de inércia ●
Arranque suave ●
Proteção contra rearranque involuntário		●
Temperatura ambiente recomendada durante o carregamento	°C 0 ... +35
Temperatura ambiente admissível em funcionamento ^E) e durante o armazenamento	°C –20 ... +50
Baterias compatíveis GBA18V...GBA 18V...ProCORE18V...EXPERT18V...EXBA18V...CORE18V...
Baterias recomendadas para potência máxima	EXPERT18V... ≥ 8.0 Ah
Carregadores recomendados	GAL18...GAL 18...GAL 36...GAL12V/18...GAL 12V/18...GAX 18...EXAL18...

A) Número de rotações em vazio nominal segundo a norma IEC 62841-2-22 para a seleção das ferramentas de trabalho adequadas. O número de rotações em vazio efetivo não pode exceder o número de rotações em vazio nominal e é, por isso, menor.

B) Em função do tipo de disco e desgaste. A profundidade de corte máxima é alcançada com um disco de corte de diamante novo com um diâmetro de 150 mm.

C) Em função da espessura dos discos de corte de diamante

D) Com flange de admissão (22), anéis distanciadores (24), porca de aperto (25) e sem bateria (encontra o peso da bateria em www.bosch-professional.com)

E) potência limitada perante temperaturas < 0 °C

Dados técnicos apurados com bateria EXPERT18V 15.0Ah.

Os valores podem variar em função do produto e estar sujeitos a condições de aplicação e do meio ambiente. Para mais informações consulte www.bosch-professional.com/wac.

Informação sobre ruidos/vibrações

Os valores de emissão de ruído foram determinados de acordo com IEC 62841-2-22.

O nível sonoro avaliado como A da ferramenta elétrica é normalmente de: nível de pressão sonora 103 dB(A); nível de potência sonora 111 dB(A). Incerteza K = 3 dB.

Utilizar proteção auditiva!

Valores de vibração a_h (vibrações contínuas), p_F (vibrações repetidas de impacto) e incerteza Kapurados conforme IEC 62841-2-22:

$$ a _ {n} = 3, 7 \mathrm{m} / \mathrm{s} ^ {2} (K = 1, 5 \mathrm{m} / \mathrm{s} ^ {2}), a _ {\mathrm{pF}} = 8 5 \mathrm{m} / \mathrm{s} ^ {2} (K = 6 \mathrm{m} / \mathrm{s} ^ {2}) $$

O nível de vibrações indicado nestas instruções e o valor de emissões sonoras foram medidos de acordo com um processo de medição normalizado e podem ser utilizados para a comparação de ferramentas elétricas. Também são adequados para uma avaliação provisória das emissões sonoras e de vibrações.

O nível de vibrações indicado e o valor de emissões sonoras representam as aplicações principais da ferramenta elétrica. Se a ferramenta elétrica for utilizada para outras aplicações, com outras ferramentas de trabalho ou com manutenção insuficiente, é possível que o nível de vibrações e de emissões sonoras seja diferente. Isto pode aumentar sensivelmente a emissão sonora e de vibrações para o período completo de trabalho.

Para uma estimação exata da emissão sonora e de vibrações, também deveriam ser considerados os períodos nos quais o aparelho está desligado ou funciona, mas não está sendo utilizado. Isto pode reduzir a emissão sonora e de vibrações durante o completo período de trabalho.

Além disso também deverão ser estipuladas medidas de segurança para proteger o operador contra o efeito de vibrações, como por exemplo: manutenção de ferramentas elétricas e acessórios, manter as mãos quentes e organização dos processos de trabalho.

Bateria

Bosch vende ferramentas elétricas sem fio também sem bateria. Pode consultar na embalagem se está incluída uma bateria no volume de fornecimento da sua ferramenta elétrica.

Carregar a bateria

Utilize apenas os carregadores listados nos dados técnicos. Só estes carregadores são apropriados para os baterias de lítio utilizadas para a sua ferramenta elétrica.

Nota: devido a normas de transporte internacionais, as baterias de lítio são fornecidas parcialmente carregadas. Para assegurar a completa potência da bateria, a bateria deverá ser carregada completamente antes da primeira utilização.

Colocar a bateria

Insira a bateria carregada no respetivo encaixe, até que esta esteja engatada.

Retirar a bateria

Para retirar a bateria, pressione a respetiva tecla de desbloqueio e puxe a bateria para fora. Não empregue

força.

A bateria possui 2 níveis de travamento, que devem evitar, que a bateria caia, caso a tecla de desbloqueio da bateria seja premida por acaso. Enquanto a bateria estiver dentro da ferramenta elétrica, ela é mantida em posição por uma mola.

Indicador do nível de carga da bateria

Nota: Nem todos os tipos de bateria dispõem de um indicador do nível de carga de bateria.

Os LEDs verdes do indicador do nível de carga da bateria indicam o nível de carga da bateria. Por motivos de segurança, a consulta do nível de carga só é possível com a ferramenta elétrica parada.

Prima a tecla para o indicador do nível de carga da bateria ou para visualizar o nível de carga. Isto também é possível com a bateria removida.

Se, depois de premir a tecla para o indicador do nível de carga da bateria, não se acender qualquer LED, a bateria tem defeito e tem de ser substituída.

Tipo de bateria GBA 18V... | GBA18V...

LED Capacidade

Luz permanente 3 × verde 60–100 %

Luz permanente 2 × verde 30–60 %

Luz permanente 1 × verde 5–30 %

Luz intermitente 1 × verde 0–5 %

Tipo de bateria ProCORE18V... | EXPERT18V... | EXBA18V... | CORE18V...

LED Capacidade

Luz permanente 5 × verde 80–100 %

Luz permanente 4 × verde 60–80 %

Luz permanente 3 × verde 40–60 %

Luz permanente 2 × verde 20–40 %

Luz permanente 1 × verde 5–20 %

Luz intermitente 1 × verde 0–5 %

Deteção de risco de defeito na bateria

EXPERT18V... | EXBA18V...

Os LEDs dos indicadores do nível de carga da bateria podem indicar o risco para um defeito na bateria, para além do nível de carga da bateria.

Para ativar a função, mantenha a tecla para o indicador do nível de carga premida durante 3 segundos. A análise da

bateria é sinalizada por uma luz contínua do indicador do nível de carga da bateria. O resultado é exibido no indicador do nível de carga da bateria.

1 LED: a bateria tem um elevado risco de defeito. A potência e a autonomia podem seradas. É recomendado substituir a bateria.

5 LEDs: a bateria está em bom estado com um risco baixo de defeito.

Ter em atenção: a estimativa do risco de defeito na bateria funciona em dois níveis e oferece uma avaliação simplificada do estado. A bateria é avaliada como estando em bom estado ou apresenta um elevado risco de defeito. Não é indicada nenhuma percentagem do estado da bateria.

Indicações sobre o manuseio ideal da bateria

Proteger a bateria contra humidade e água.

Armazene a bateria apenas na faixa de temperatura de -20 °C a 50 °C. Por exemplo, não deixe a bateria dentro do automóvel no verão.

Limpar de vez em quando as aberturas de ventilação da bateria com um pincel macio, limpo e seco.

Um tempo de funcionamento reduzido após o carregamento indica que a bateria está gasta e que deve ser substituída.

Observe as indicações sobre a eliminação de forma ecológica.

Montagem

Antes de qualquer trabalho na ferramenta elétrica (p. ex. manutenção, troca de ferramenta, etc.) retire a bateria da mesma. Há perigo de ferimentos se o interruptor de ligar/desligar for acionado involuntariamente.

Aspiração de pó/de aparas

Evite trabalhar sem medidas de redução do pó. Um dispositivo de aspiração adequado reduz a exposição nociva ao pó. Assegure uma boa ventilação do local de trabalho. Utilize sempre proteção respiratória adequada. Se possível deverá usar uma aspiração de pó apropriada para o material. Observe as diretivas para os materiais a serem processados, vigentes no seu país.

Evite a acumulação de pó no local de trabalho. Pós podem entrar levemente em ignição.

Requisitos relativos ao aspirador

Diâmetro nominal recomendado da mangueira	mm	≥ 28
Vácuo necessárioA)	mbar	≥ 140
	hPa	≥ 140
Taxa de fluxo necessáriaA)	l/s	≥ 23
	m3/h	≥ 82,8
Eficiência de filtro recomendada Classe de		pó MB)

A) Valor de potência na ligação do aspirador da ferramenta elétrica B) Conforme IEC/EN 60335-2-69

54 | Português

Observe o manual do aspirador. Se a potência de aspiração diminuir, pare de trabalhar e elimine a causa.

Aspiração externa (ver figura B)

O bocal de aspiração (2) roda livremente.

Insira uma mangueira de aspiração (30) (acessório) no bocal de aspiração (2). Ligue a mangueira de aspiração (30) a um aspirador (acessório). Encontra um resumo da ligação aos diferentes aspiradores no final deste manual.

Recomendamos a utilização de mangueiras antiestáticas, bem como aspiradores dissipativos. É possível a utilização de mangueiras e aspiradores convencionais, no entanto, tal não é recomendado devido a uma possível carga estática. Use aspiradores da classe de poeiras M ou H.

Recomendamos o uso de uma máscara de proteção contra o pó. A poeira mineral é perigosa para a saúde e pode causar cancro.

O aspirador de pó deve ser apropriado para o material a ser trabalhado.

Utilize um aspirador especial para aspirar pó que seja extremamente nocivo à saúde, cancerígeno ou seco.

Indicações para a utilização de fresadoras de abrir roços

Observe as seguintes indicações para reduzir as emissões de pó durante os trabalhos.

• Utilize apenas as combinações recomendadas pela Bosch de fresadora de abrir roços e aspirador da classe de poeiras M ou H. Outras combinações podem prejudicar a recolha e o armazenamento do pó.
• Respeite o manual de instruções do aspirador para fazer a manutenção e a limpeza do aspirador incluindo o filtro. Esvazie imediatamente os recipientes coletores de pó quando estes estiverem cheios. Limpe regularmente o filtro do aspirador e coloque sempre o filtro totalmente no aspirador.
• Utilize apenas as mangueiras de aspiração previstas pela Bosch. Não manipule a mangueira de aspiração. Se entrarem fragmentos de pedra na mangueira de aspiração, interrompa o trabalho e limpe imediatamente a mangueira de aspiração. Evite que a mangueira de aspiração fique dobrada.
• Utilize a fresadora de abrir roços apenas de acordo com a utilização adequada.
• Utilize apenas ferramentas de trabalho impecáveis e afiadas. Um avanço do trabalho significativamente mais demorado é um sinal de que as ferramentas de trabalho estão gastas.
• Respeite os requisitos gerais relativamente aos locais de trabalho em estaleiros de obras.
• Assegure uma ventilação adequada.
• Garante um campo de trabalho livre. No caso de ranhuras maiores o aspirador tem de poder ser conduzido livremente ou reconduzido atempadamente.
• Use proteção auditiva, óculos de proteção, máscara antipoeiras e, se necessário, luvas. Usar como máscara de proteção contra pó pelo menos uma meia máscara filtrante de partículas da classe FFP 2.

- Utilize um aspirador adequado para limpar o local de trabalho. Não varra pó acumulado.

Para inserir e trocar discos de corte de diamante é recomendado utilizar luvas de proteção.
Os discos de corte de diamante tornam-se extremamente quentes durante o trabalho; não toque neles antes que arrefeçam.
Utilize apenas discos de corte de diamante. Discos diamantados segmentados só devem apresentar ângulos de corte negativos e fendas de no máximo 10 mm entre os segmentos.

Virar para fora tampa de proteção superior (ver figura A)

Para a troca de ferramenta tem de ser virada totalmente para fora a tampa de proteção (17). Coloque a ferramenta elétrica sobre uma base estável.

Abra a ferramenta elétrica com um botão de destravamento (20). Abra a tampa de proteção superior (17) através do fecho (1).

Desmontar o dispositivo de retenção (ver figura A)

Antes de qualquer trabalho na ferramenta elétrica (p. ex. manutenção, troca de ferramenta, etc.) retire a bateria da mesma. Há perigo de ferimentos se o interruptor de ligar/desligar for acionado involuntariamente.

Pressione a tecla de bloqueio do veio (10), para bloquear o veio de retificação.

Só acione a tecla de bloqueio do veio com o veio de retificação parado. Caso contrário é possível que a ferramenta elétrica seja danificada.

- Ao usar a porca de aperto rápido (27): solte a porca de aperto com uma chave de dois furos (28).

- Ao usar a porca de aperto rápido com aro (25): vire o aro da porca de aperto rápido para cima e rode com força a porca de aperto rápido (25) para a esquerda. Solte uma porca de aperto rápido presa com uma chave de dois furos.

- Ao usar a porca de aperto rápido (26): rode o anel serrilhado para a esquerda. Solte uma porca de aperto rápido presa com uma chave de dois furos.

Retire os anéis distanciadores (24) e o flange de admissão (22). Limpe o veio de retificação (21) e todas as peças a serem montadas.

Determinar a largura do rasgo

A largura do rasgo resulta do número de anéis distanciadores (24) entre ambos os discos de corte de diamante (23) e a espessura dos discos de corte de diamante.

A largura do rasgo é calculada da seguinte forma: largura do rasgo = espessura dos anéis distanciadores + espessura dos discos de corte de diamante.

A largura do rasgo possível é visível na secção "Dados Técnicos" (ver "Dados técnicos", Página 51).

Pode usar a ferramenta elétrica com um ou dois discos de corte de diamante.

Montar dispositivo de retenção (ver figura A)

Coloque o flange de admissão (22) no veio de retificação (21). O flange de admissão deve assentar com seu acionamento rotativo corretamente no veio de retificação.

Coloque o disco de corte de diamante (23) e os anéis distanciadores (24) no flange de admissão (22).

▶ Independentemente da largura desejada do rasgo, todos os anéis distanciadores fornecidos têm de ser sempre montados. Caso contrário, o disco de corte de diamante (23) pode soltar-se durante o funcionamento e provocar ferimentos.

Número de anéis distanciadores necessários:

4 unidades com respetivamente 6 mm de espessura 3 unidades com respetivamente 4 mm de espessura Entre os 2 discos de corte de diamante (23) tem de estar montado pelo menos um anel distanciador (24).

Nota: só podem ser usados discos de corte de diamante. Não é permitido o uso de discos de corte reforçados ligados!

Ao montar discos de corte de diamante, tenha em atenção se as setas do sentido de rotação no disco de corte de diamante e o sentido de rotação da ferramenta elétrica (ver seta do sentido de rotação (29) na tampa de proteção superior) coincidem.

Pressione a tecla de bloqueio do veio (10), para bloquear o veio de retificação.

• Ao usar a porca de aperto (27): enrosque a porca de aperto e aperte-a com uma chave de dois furos (28).
• Ao usar a porca de aperto rápido com aro (25): vire o aro da porca de aperto rápido para cima e rode com força a porca de aperto rápido para a direita. Depois vire o aro para baixo para fixar a porca de aperto rápido. Não é possível apertar no rebordo do disco.
• Ao usar a porca de aperto rápido (26): aperte a porca de aperto rápido e rode com força o disco de corte para a direita.

Prenda a tampa de proteção superior (17) com o fecho (1). Vire depois a tampa de proteção superior até o destravamento (20) encaixar de forma audível.

Ao trabalhar com 2 discos de corte de diamante (23), substitua-os sempre aos pares.

A ordem da montagem pode ser consultada na página de esquemas.

Indicação da posição dos discos

Existem 3 marcações para indicar as posições dos discos de corte de diamante (13).

- Marca interna: mostra a posição do disco de corte de diamante interno (23) se não for inserido entre o flange de admissão (22) e este disco de corte de diamante nenhum anel distanciador (24).

- Marca central: mostra o centro geométrico entre o disco de corte de diamante interno e externo.

- Marca externa: mostra a posição do disco de corte de diamante externo (23), se este disco de corte de diamante for colocado na parte externa, ou seja, não são depois colocados anéis distanciadores (24).

Funcionamento

Pré-selecionar a profundidade de corte

▶ A pré-seleção da profundidade de corte só pode ser feito com a ferramenta elétrica desligada.

A profundidade de corte desejada pode ser pré-selecionada com a roda para ajuste do batente de profundidade (11).

Defina a profundidade de corte desejada dos discos de corte de diamante girando a roda para ajuste do batente de profundidade (11), de modo que a seta marcada (19) na placa de base (8) aponte para o valor da profundidade de corte desejada (12). Certifique-se de que a roda para ajuste do batente de profundidade (11) está engatada. Ao usar sem a roda engatada, a profundidade real de corte pode variar para um valor maior ou menor durante a operação. Devido ao desgaste dos discos de corte de diamante, a profundidade de corte real alcançada pode ser inferior ao valor de profundidade de corte definido (12) indicado. Antes da utilização, confira a profundidade de penetração real dos discos de corte de diamante. A profundidade de corte pode ser ajustada para 10 mm, 15 mm, 20 mm, 25 mm, 30 mm, 35 mm, 40 mm ou MAX. O ajuste MAX garante a profundidade de corte máxima alcançável em qualquer nível de desgaste nos discos de corte de diamante.

Colocação em funcionamento

Ligar/desligar

Antes da colocação em funcionamento verifique se a tampa de proteção superior(17) está engatada na posição inicial. A posição inicial é alcançada quando o gancho (32) está engatado no arco (31). Caso contrário, os discos de corte de diamante poderiam tocar na peça e você poderia perder o controlo sobre a ferramenta elétrica ao ligar.
Verifique o disco de corte de diamante antes da utilização. O disco de corte de diamante tem de estar corretamente montado e poder rodar sem dificuldades. Efetue um teste de funcionamento durante, pelo menos, 1 minuto, sem carga. Não utilize disco de corte de diamante danificados, não redondos ou com vibrações. Os discos de corte de diamante danificados podem rebentar e causar ferimentos.

Para ligar a ferramenta elétrica, vire o flipper (7) e pressione o interruptor de ligar/desligar (6) para baixo. Solte de novo o flipper (7).

Para desligar a ferramenta elétrica, solte o interruptor de ligar/desligar (6).

O sentido de movimento da ferramenta elétrica é em direção ao punho dianteiro. Também é indicado através de setas (33) na placa de base.

56 | Português

Opere a ferramenta elétrica sempre com ambas as mãos nas superfícies de apoio designadas.

A ferramenta elétrica possui um travão de inércia eletrónico. Ao desligar a ferramenta elétrica ou no caso de interrupção da alimentação de corrente, a ferramenta de trabalho é parada em poucos segundos.

Arranque suave

O arranque suave eletrónico limita o binário ao ligar e permite um arranque sem solavancos da ferramenta elétrica.

Nota: Se a ferramenta elétrica começar logo com a rotação máxima quando se liga, o arranque suave e a proteção contra rearranque involuntário falharam. A ferramenta elétrica tem de ser enviada imediatamente para o serviço de apoio ao cliente, moradas ver secção "Serviço de apoio ao cliente e aconselhamento de utilização".

Proteção contra rearranque involuntário

A proteção contra rearranque involuntário evita que a ferramenta elétrica possa arrancar descontroladamente após uma interrupção da alimentação de corrente elétrica.

Para recolocar em funcionamento coloque o interruptor de ligar/desligar (6) na posição desligada e ligue novamente a ferramenta elétrica.

Instruções de trabalho

▶ Cuidado com ranhuras em paredes de suporte, ver a secção "Indicações sobre estática".
- Não sobrecarregar demasiado a ferramenta elétrica, provocando uma paragem.
Aperte a peça se esta não ficar segura apenas com o seu próprio peso.
▶ A ferramenta elétrica só pode ser utilizada para corte a seco.

Proteger o disco de corte contra golpes, pancadas e gordura. O disco de corte não deve ser exposto à qualquer pressão lateral.

• Ajuste a profundidade de corte. (ver "Pré-selecionar a profundidade de corte", Página 55) Para compensar as imprecisões que surgem ao processar as nervuras, recomenda-se pré-selecionar a profundidade de corte aproximadamente 5 mm mais profunda que a profundidade desejada do rasgo.
• Coloque a ferramenta elétrica com os rolos (9) sobre a superfície a trabalhar.
• Ligue a ferramenta elétrica.
• Pressione o punho dianteiro em direção à peça de trabalho para poder mergulhar os discos de corte de diamante além da placa de base no material. Inicialmente, tem de ser superada uma pequena resistência.

• Desloque a ferramenta elétrica com ambos os punhos e com um avanço uniforme e adequado ao material a processar.

• A ferramenta elétrica tem de ser sempre conduzida no sentido oposto às rotações. Caso contrário há risco que a ferramenta seja pressionada de forma descontrolada para fora do corte. Guie a ferramenta elétrica na direção de trabalho indicada na placa de base.

• Depois de concluir o processo de trabalho, rode a ferramenta elétrica para fora da ranhura com o motor a funcionar.
• Desligue a ferramenta elétrica.
• Uma mola de retorno e uma resistência inicial em conjunto evitam que os discos de corte de diamante escapem quando a ferramenta elétrica é colocada normalmente, verticalmente no chão ou na mesa. Se a ferramenta elétrica estiver na posição inicial, ou seja, se o aro (31) for encaixado no gancho (32), existe apenas um pequeno risco de a ferramenta elétrica se mover (devido ao atrito entre os discos de corte de diamante a rodar e a superfície de contacto) ou danificar a superfície em caso de ligação inadvertida. No entanto, se a ferramenta elétrica não estiver na posição inicial devido à força (p. ex. um contacto mais forte), os discos de corte de diamante podem bater brevemente na superfície e encostar.

Não trave os discos de corte de diamante na saída por contrapressão lateral.

Os discos de corte de diamante tornam-se extremamente quentes durante o trabalho; não toque neles antes que arrefeçam.

(34)

Retire a barra que ficou no material com o punção (34).

Cortes curvos não são possíveis, uma vez que os discos de corte de diamante ficarão inclinados na peça de trabalho.

Ao cortar contraplacados, os mesmos têm de estar sobre uma superfície sólida ou apoiados.

Ao criar ruturas de parede (p. ex. com um martelo perfurador), pode evitar em grande parte que o material descasque na superfície se criar primeiro uma ranhura com a profundidade de corte máxima usando a fresadora de abrir roços.

Ao cortar materiais especialmente duros, p. ex. betão com alto teor de sílica, o disco de corte de diamante pode sobreaquecer e ficar danificado. Esse sobreaquecimento é claramente denunciado por uma coroa de faísca à volta do disco de corte de diamante.

Neste caso, interrompa o processo de corte e deixe o disco de corte de diamante funcionar algum tempo em vazio com o número de rotações máximo, para o arrefecer.

Um avanço do trabalho mais demorado e uma coroa de faísica à volta são sinais de um disco de corte de diamante rombo. Pode voltar a afiá-lo com pequenos cortes em material abrasivo, p. ex. arenito calcário.

Indicações sobre estática

Os cortes em paredes de suporte estão sujeitos às disposições específicas do país. Estas diretivas têm de ser impreterivelmente respeitadas. Antes do início do trabalho, consultar os engenheiros de estruturas, arquitetos responsáveis ou a gestão de obra competente.

Manutenção e assistência técnica

Manutenção e limpeza

• Antes de qualquer trabalho na ferramenta elétrica (p. ex. manutenção, troca de ferramenta, etc.) retire a bateria da mesma. Há perigo de ferimentos se o interruptor de ligar/desligar for acionado involuntariamente.
• Manter a ferramenta elétrica e as aberturas de ventilação sempre limpas, para trabalhar bem e de forma segura.
• Não limpe a ferramenta elétrica com ar comprimido, para não levantar pós prejudiciais à saúde.

Depois de concluído o trabalho, desmonte os dispositivos de retenção e limpe todos os elementos de aperto, assim como a tampa de proteção.

Os acessórios devem ser armazenados e tratados com cuidado.

Serviço pós-venda e aconselhamento

Brasil

Robert Bosch Ltda. – Divisão de Ferramentas Elétricas Rodovia Anhanguera, Km 98 – Parque Via Norte 13065-900, CP 1195

Campinas, São Paulo

Tel.: [phone]

www.bosch.com.br/contato

Portugal

Tel.: [phone]

Na última página encontra o link para os nossos endereços de assistência técnica e para as condições da garantia. Indique para todas as questões e encomendas de peças sobressalentes a referência de 10 dígitos de acordo com a placa de caraterísticas do produto.

Eliminação

As ferramentas elétricas, as baterias, os acessórios e as embalagens devem ser enviados a uma reciclagem ecológica de matéria prima.

Não deitar ferramentas elétricas e baterias/pilhas no lixo doméstico!

Apenas para países da UE:

Os equipamentos elétricos e eletrónicos ou baterias/pilhas que já não são utilizáveis devem ser recolhidos separadamente e eliminados de forma ecologicamente correta. Utilize os sistemas de recolha designados para o efeito. Uma eliminação incorreta pode ser prejudicial ao meio ambiente e à saúde devido às substâncias potencialmente perigosas que contém.

Italiano
