BRUKSANVISNING GNF 18V-40 Professional BOSCH

Produkt- og ydelsesbeskrivelse

Støvsugeren skal være egnet til det materiale, som skal op- suges.

Vedligeholdelse og service

Vedligeholdelse og rengøring

Kundeservice og anvendelsesrådgivning

Dansk

(13) Visning av brickposition (2x)

(14) Kantskydd

Borttagning av batteri

Visning av brickposition

Generelle sikkerhetsanvisninger for elektroverktøy

ADVARSEL

Les alle sikkerhetsanvisningene, instruksjonene, illustrasjonene og

spesifikasjonene som følger med dette

elektroverktøyet. Manglende overholdelse av anvisningene nedenfor kan medføre elektrisk støt, brann og/eller alvorlige personskader.

Ta godt vare på alle advarslene og all informasjonen.

Med begrepet "elektroverktøy" i advarslene menes nettdrevne (med ledning) elektroverktøy eller batteridrevne (uten ledning) elektroverktøy.

Sikkerhet på arbeidsplassen

Sørg for at arbeidsplassen til enhver tid er ryddig og har god belysning. Rot eller dårlig lys innebærer stor fare for uhell.
▶ Bruk ikke elektroverktøy i eksplosjonsfarlige omgivelser, for eksempel der det finnes brennbare væsker, gasser eller støv. Elektroverktøy lager gnister som kan antenne støv eller damp.
▶ Hold barn og andre personer unna när et elektroverktøy brukes. Hvis du blir forstyrret under arbeidet, kan du miste kontrollen over elektroverktøyet.

96 | Norsk

Elektrisk sikkerhet

▶ Elektroverktøy må ikke utsettes for regn eller fuktighet. Dersom det kommer vann i et elektroverktøy, øker risikoen for elektriske støt.

Personsikkerhet

Vær oppmerksom, følg med på det du gjør og utvis sunn fornuft når du arbeider med et elektroverktøy. Ikke bruk elektroverktøy når du er trøtt eller er påvirket av alkohol eller andre rusmidler eller medikamenter. Et øyeblikks uoppmerksomhet ved bruk av elektroverktøyet kan føre til alvorlige personskader.
▶ Bruk personlig verneutstyr. Bruk alltid øyebeskyttelse. Bruk av egnet personlig sikkerhetsutstyr som støvmaske, sklisikre arbeidssko, hjelm eller hørselvern reduserer risikoen for skader.
▶ Unngå utilsiktet start. Forviss deg om at elektroverktøyet er slått av før du kobler det til strømkilden og/eller batteriet, løfter det opp eller bærer det. Hvis du holder fingeren på bryteren når du bærer elektroverktøyet eller kobler elektroverktøyet til strømmen i innkoblet tilstand, kan dette føre til uhell.
Fjern innstillingsverktøy eller skrunøkler før du slår på elektroverktøyet. Et verktøy eller en nøkkel som befinner seg i en roterende verktøydel, kan føre til personskader.
▶ Unngå en unormal kroppsholdning. Sørg for å stå riktig og stødig. Dermed kan du kontrollere elektroverktøyet bedre i uventede situasjoner.
▶ Bruk egnede klær. Ikke bruk vide klær eller smykker. Hold hår og klær unna deler som beveger seg. Løstsittende tøy, smykker eller langt hår kan komme inn i deler som beveger seg.
Hvis det kan monteres støvavsugs- og - oppsamlingsinnretninger, må du forvisse deg om at disse er tilkoblet og brukes riktig. Bruk av et støvavsug reduserer fare på grunn av støv.
▶ Selv om du begynner å bli vant til å bruke verktøyet, må du ikke bli uoppmerksom og ignorere sikkerhetsreglene for verktøyet. En uforsiktig handling kan forårsake alvorlig personskade i løpet av et brøkdels sekund.

Omhyggelig bruk og håndtering av elektroverktøy

Ikke overbelast elektroverktøyet. Bruk et elektroverktøy som er beregnet for arbeidsoppgaven. Med et passende elektroverktøy arbeider du bedre og sikrere i det angitte effektområdet.
Ikke bruk elektroverktøyet hvis av/på-bryteren er defekt. Et elektroverktøy som ikke lenger kan slås av eller på, er farlig og må repareres.
▶ Trekk støpselet ut av strømkilden og/eller fjern batteriet (hvis demonterbart) før du utfører innstillinger på elektroverktøyet, skifter tilbehør eller legger bort maskinen. Disse tiltakene forhindrer en utilsiktet starting av elektroverktøyet.

▶ Elektroverktøy som ikke er i bruk, må oppbevares utilgjengelig for barn. Ikke la personer som ikke er fortrolige med elektroverktøyet eller ikke har lest disse anvisningene bruke verktøyet. Elektroverktøy er farlige når de brukes av uerfarne personer.
Vær nøye med vedlikeholdet av elektroverktøyet og tilbehøret. Kontroller om bevegelige verktøydeler fungerer feilfritt og ikke klemmes fast, og om deler er brukket eller har andre skader som virker inn på elektroverktøyets funksjon. Få reparert elektroverktøyet før det brukes igjen hvis det er skadet. Dårlig vedlikeholdte elektroverktøy er årsaken til mange uhell.
▶ Hold skjæreverktøyene skarpe og rene. Godt stelte skjæreverktøy med skarpe skjær setter seg ikke så ofte fast og er lettere å føre.
▶ Bruk elektroverktøy, tilbehør, verktøy osv. i henhold til disse anvisningene. Ta hensyn til arbeidsforholdene og arbeidet som skal utføres. Bruk av elektroverktøy til andre formål enn de som er angitt, kan føre til farlige situasjoner.
▶ Hold håndtak og gripeflater tørre, rene og uten olje eller fett. Glatte håndtak og gripeflater hindrer sikker håndtering og styring av verktøyet i uventede situasjoner.

Bruk og pleie av batteridrevne verktøy

Lad batteriet bare med laderen som er angitt av produsenten. Det oppstår brannfare hvis en lader som er egnet for en bestemt type batterier, brukes med andre batterier.
▶ Bruk elektroverktøyene bare med batterier som er beregnet for dem. Bruk av andre batterier kan medføre personskader og brannfare.
Når batteriet ikke er i bruk, må det holdes unna andre metallgjenstander som binders, mynter, nøkler, spikre, skruer eller andre mindre metallgjenstander som kan lage en forbindelse mellom kontaktene. En kortslutning mellom batterikontaktene kan føre til forbrenninger eller brann.
Ved feil bruk kan det lekke væske ut av batteriet. Unngå kontakt med denne væsken. Skyll med vann hvis det oppstår kontakt med væsken. Hvis det kommer væske i øynene, må du i tillegg oppsøke lege. Batterivæske som renner ut, kan føre til irritasjoner på huden eller forbrenninger.
Ikke bruk et batteri eller verktøy som er skadet eller modifisert. ∅delagte eller modifiserte batterier kan oppføre seg uforutsigbart, noe som kan føre til brann, eksplosjon eller fare for personskade.
Ikke utsett et batteriet eller verktøy for åpen ild eller for høye temperaturer. Eksponering for ild eller temperaturer over 130 °C kan føre til eksplosjon..
Følg alle anvisningene for lading, og ikke lad batteriet eller verktøyet utenfor temperaturområdet som er spesifisert i bruksanvisningen. Feil lading eller lading ved temperaturer utenfor det spesifiserte

temperaturområdet, kan skade batteriet og øke brannfaren.

Service

Elektroverktøyet må kun repareres av kvalifiserte fagpersoner og bare med originale reservedeler. Slik opprettholdes verktøyets sikkerhet.
Ikke utfør vedlikehold på skadde batterier. Vedlikehold av batterier skal alltid utføres av produsenten eller godkjente forhandlere.

▶ Bruk bare diamantkappeskiver på ditt elektroverktøy. Selv om det går an å feste et tilbehør på elektroverktøyet, betyr ikke det at det er trygt å bruke det.
Ikke bruk segment-diamant-kappeskiver med en positiv flisvinkel. Bruk av slike diamant-kappeskiver kan øke risikoen for personskade.
Ikke bruk segment-diamant-kappeskiver med en omkretsdifferanse på over 10 mm. Bruk av slike diamant-kappeskiver kan øke risikoen for personskade.
Det nominelle turtallet til kappeskiven må som minimum være likt maksimumsturtallet som er angitt på elektroverktøyet. Tilbehør som kjøres raskere enn det nominelle turtallet, kan gå i stykker og sprenges.
Slipeskiver må bare brukes til de anbefalte bruksområdene. Eksempel: Ikke slip med siden på kappeskiven. Kappeskiver er beregnet til periferisliping. Hvis det legges trykk mot sidene på disse skivene, kan dette føre til at de splintres.
▶ Bruk alltid uskadde skiveflenser med riktig diameter for den valgte slipeskiven. Riktige skiveflenser støtter opp skiven og reduserer dermed faren for skivebrudd eller at skiven løsner.
Ikke bruk nedslitte spiveskiver fra større elektroverktøy. Slipskiver beregnet på større elektroverktøy er ikke egnet for den høyere hastigheten på mindre verktøy og kan sprenges.
Kappeskivens tykkelse og utvendige diameter må ligge innenfor elektroverktøyets nominelle kapasitet. Kappeskiver med feil dimensjon kan ikke beskyttes eller kontrolleres i tilstrekkelig grad.
Spindelstørrelsen til skiver og flenser må passe til spindelen til elektroverktøyet. Skiver og flenser med spindelhull som ikke passer til festesystemet på elektroverktøyet, vil kjøre ujevnt og vibrere kraftig, noe som kan føre til at du mister kontrollen.
▶ Bruk alle monteringsskruer ved montering av diamantskiver direkte på den indre flensen, og sørg for at de er skikkelig tiltrukket. Hvis de ikke er montert riktig, kan diamantskiven komme ut av balanse, og føre til at skiven blir atskilt fra verktøyspindelen.
Ikke bruk skadde kappeskiver. Inspiser alltid kappeskivene for hakk og sprekker før bruk. Hvis du mister elektroverktøyet eller kappeskiven ned på bakken, må du sjekke om skade og eventuelt montere

en uskadd kappeskive. Når kappeskiven er kontrollert og montert, må du og eventuelle andre personer stå utenfor den roterende kappeskivens rotasjonsplan mens du lar elektroverktøyet gå med maksimal hastighet uten belastning. Hvis det detekteres uvanlig vibrasjon, slå umiddelbart av elektroverktøyet og skift ut kappeskiven. Hvis det ikke detekteres uvanlig vibrasjon, fortsett å bruk elektroverktøyet i ett minutt. Skadde skiver vil normalt gå fra hverandre i løpet av denne testtiden.

Bruk personlig verneutstyr. Avhengig av oppgaven må du bruke ansiktsskjerm, vernebriller eller beskyttelsesbriller. Ved behov må du bruke åndedrettsbeskyttelse, som for eksempel en støvmaske eller åndedrettsapparat, hørselvern, vernehansker og verkstedforkle som beskytter mot slopespon og små bruddstykker av arbeidsemnet. ∅yevernet skal beskytte mot avfallspartikler i luften fra ulike arbeidsoperasjoner. Åndedrettsbeskyttelsen må kunne filtrere bort partikler som produseres under arbeidsoperasjonen. Langvarig eksponering for støy med høy intensitet kan føre til hørselstap.

▶ Vernedekselet som følger med verktøyet, må festes godt til elektroverktøyet og plasseres slik at det gir maksimal sikkerhet, dvs. at minst mulig av slipeskiven er eksponert mot brukeren. Du og eventuelle andre personer må stå utenfor den roterende skivens rotasjonsplan. Vernedekselet bidrar til å beskytte brukeren mot bruddstykker av slipeskiver og utilsiktet berøring av slipeskiven.

Hold tilskuere på trygg avstand fra arbeidsområdet. Alle som befinner seg i arbeidsområdet, må bruke personlig verneutstyr. Bruddstykker av et arbeidsemne eller en ødelagt skive kan fly gjennom luften og forårsake personskade også utenfor selve arbeidsområdet.

Ikke bruk elektroverktøyet i nærheten av lett antennelige materialer. Gnister kan antenne disse materialene.

Bruk de isolerte grepsflatene når du holder elektroverktøyet under arbeid der kappeskiven kan komme borti skjulte ledninger. Kappeskiven som kommer i berøring med en strømførende ledning kan gjøre eksponerte metalldeler på elektroverktøyet strømførende og dermed gi brukeren elektrisk støt.

Ikke legg elektroverktøyet fra deg før kappeskiven har stoppet helt. Den roterende tkappeskiven kan henge seg fast i underlaget og trekke i elektroverktøyet slik at du mister kontrollen.

Ikke la elektroverktøyet gå mens du bærer det. Utilsiktet berøring med den roterende kappeskiven kan hekte seg fast i klærne dine, og trekke kappeskiven inn i kroppen.

Rengjør ventilasjonsåpningene på elektroverktøyet regelmessig. Viften på motoren trekker støv inn i huset, og for stor opphopning av metallstøv kan utgjøre en elektrisk fare.

98 | Norsk

Tilbakeslag og tilknyttede advarsler

Tilbakeslag er en plutselig reaksjon ved fastklemming eller fasthekting av en kappeskive. Fastklemming eller fasthekting fører til bråstopp av den roterende kappeskiven. Dette kan i neste omgang føre til at elektroverktøyet tvinges i motsatt retning av kappeskivens rotasjon ved blokkeringspunktet.

Eksempel: Hvis en kappeskive klemmes eller hektes fast i arbeidsemnet, kan den kanten av kappeskiven som har kjørt seg fast, grave seg ned i materialets overflate og dermed få kappeskiven til å bevege seg oppover eller slå utover. Kappeskiven kan bevege seg brått enten mot eller fra operatøren, avhengig av kappeskivens rotasjonsretning da den kom i klem. Kappeskiver kan også gå i stykker i slike situasjoner.

Tilbakeslag skyldes feil bruk av elektroverktøyet og/eller uheldige betjeningsmåter eller -betingelser og kan unngås ved å følge sikkerhetsreglene nedenfor.

▶ Hold godt fast i elektroverktøyet med begge hendene, og plasser kroppen og armen slik at du står stabilt ved et tilbakeslag. Bruk alltid det ekstra håndtaket, hvis et slikt finnes. Det gir maksimal kontroll ved tilbakeslag eller reaksjonsmoment under oppstart. Operatøren kan styre kreftene i forbindelse med reaksjonsmoment eller tilbakeslag ved å følge sikkerhetsreglene.
▶ Plasser aldri hånden din i nærheten av den roterende kappeskiven. Kappeskiven kan få tilbakeslag over hånden din.
Plasser kroppen utenfor det området der elektroverktøyet vil bevege seg ved et eventuelt tilbakeslag. Tilbakeslag vil drive verktøyet i motsatt retning av kappeskivens bevegelse ved fasthektingspunktet.
Vær ekstra forsiktig når du arbeider med hjørner, skarpe kanter osv. Unngå brå stopp og fasthekting av kappeskiven. Hjørner, skarpe kanter eller brå stopp har en tendens til å hekte fast den roterende kappeskiven og forårsake tap av kontroll eller tilbakeslag.
▶ Du må ikke forsøke å skjære buede kutt.

Overbelastning av kappeskiven øker tilstoppingen og faren for vridning eller fasthekting av kappeskiven i kuttet og øker faren for tilbakeslag eller at kappeskiven brekker, noe som kan føre til alvorlige personskader.

Ikke monter et sagkjede, et blad for treskjæring eller sagblad med fortanning. Slike blad forårsaker ofte tilbakeslag og tap av kontroll.
Ikke la kappeskiven sette seg fast eller legg for stort trykk på den. Ikke forsøk å kappe for dypt.

Overbelastning av kappeskiven øker tilstoppingen og faren for vridning eller fasthekting av kappeskiven i kuttet og øker faren for tilbakeslag eller at kappeskiven brekker.

Hvis kappeskiven blokkeres eller du av en eller annen grunn avbryter et kutt, må du slå av elektroverktøyet og holde det i ro til kappeskiven har stoppet helt. Du må ikke forsøke å fjerne kappeskiven fra kuttet mens kappeskiven er i bevegelse, ettersom det da kan oppstå tilbakeslag. Undersøk og rett eventuelle feil for å eliminere årsaken til blokkering kappeskiven.

▶ Start ikke kappingen på nytt inne i arbeidsemnet. La kappeskiven komme opp i full hastighet, og sett verktøyet forsiktig inn i kuttet igjen. Kappeskiven kan blokkeres, vandre oppover eller slå tilbake dersom elektroverktøyet startes på nytt inne i arbeidsemnet.
Støtt opp paneler eller andre store arbeidsemner for å redusere faren for fastklemming av kappeskiven og tilbakeslag. Store arbeidsemner har en tendens til å sige ned under sin egen vekt. Det må plasseres støtter under arbeidsemnet nær kuttelinjen og nær kanten av arbeidsemnet på begge sider av kappeskiven.
Vær ekstra forsiktig när du lager innstikk i eksisterende vegger eller andre steder du ikke kan se inn i. Den utstikkende kappeskiven kan komme til å kutte gass- eller vannledninger, strømledninger eller objekter som kan forårsake tilbakeslag.

Bruk hørselvern, vernebriller, støvmaske og hansker. Som støvmaske må du som minimum bruke en

partikkelfiltrerende halvmaske av klasse FFP 2.

Sikre arbeidsemnet. Et arbeidsstykke som holdes fast med spenninnretninger eller en skrustikke, holdes sikrere enn med hånden.
Bruk egnede detektorer for å finne skjulte strøm-/gass-/vannledninger, eller spør hos det lokale forsyningsselskapet. Kontakt med elektriske ledninger kan medføre brann og elektrisk støt. Skader på en gassledning kan føre til eksplosjon. Hull i en vannledning forårsaker materielle skader.
▶ Etter utført arbeid må du ikke berøre kappeskiven før den er avkjølt. Kappen blir svært varm under arbeidet.
- Hold elektroverktøyet godt fast med megge hendene under arbeidet, og pass på at du står stödig. Elektroverktøyet føres sikrere med begge hender.
Det kan slippe ut damp ved skader på og ikke-forskriftsmessig bruk av batteriet. Batteriet kan brenne eller eksplodere. Sørg for forsyning av friskluft, og oppsøk lege hvis du får besvær. Dampene kan irritere åndedrettsorganene.
▶ Du må ikke endre og ikke åpne batteriet. Det er fare for kortslutning.
▶ Batteriet kan bli skadet av spisse gjenstander som spikre eller skrutrekkere eller på grunn av ytre påvirkning. Resultat kan bli intern kortslutning, og det kan da komme røyk fra batteriet, eller batteriet kan ta fyr, eksplodere eller bli overopphetet.
▶ Bruk batteriet bare i produkter fra produsenten. Kun slik beskyttes batteriet mot farlig overbelastning.

Beskytt batteriet mot sterk varme, for eksempel også langvarig sollys, ild, skitt, vann og fuktighet. Det er fare for eksplosjon og kortslutning.

Produktbeskrivelse og ytelsesspesifikasjoner

Hvis ikke sikkerhetsanvisningene og instruksene tas til følge, kan det oppstå elektrisk støt, brann og/eller alvorlige personskader.

Se illustrasjonene i begynnelsen av bruksanvisningen.

Forskriftsmessig bruk

Elektroverktøyet er beregnet for bruk sammen med en støvsuger i støvklasse M eller H. Den kan brukes til å kappe hovedsakelig mineralske materialer (f.eks. murverk, sandstein, kalkstein og betong) uten bruk av vann når den er godt støttet på grunnplaten.

Illustrerte komponenter

Nummereringen av de illustrerte komponentene refererer til bildet av elektroverktøyet på illustrasjonssiden.

(1) Spenne for åpning av det øvre vernedekselet

(2) Sugestuss

(3) Klips for kabelføring (uten funksjon)

(4) Batteri ^a)

(5) Utløsertast for batteri ^a)

(6) På-/av-bryter

(7) Vippebryter for å aktivere av/på-bryteren

(8) Grunnplate

(9) Løpehjul

(10) Spindellåseknapp

(11) Hjul for justering av dybdeanlegg (justering av sagedybde)

(12) Innstilt sagedybde

(13) Indikator for skiveposisjon (2x)

(14) Beskyttende leppe

(15) Nedre vernedeksel

(16) Dybdeanlegg

(17) ∅vre vernedeksel

(18) Håndtak (isolert grepsflate)

(19) Pil for å indikere innstilt sagedybde

(20) Utløserknapp

(21) Slipespindel

(22) Festeflens

(23) Diamantkappeskive

(24) Avstandsskiver (7x)

(25) Hurtigspennmutter med bøyle

(26) Hurtigspennmutter SDS-clic ^a)

(27) Spennmutter ^a)

(28) Tohullsnøkkel for spennmutter ^a)

(29) Dreieretningspil

(30) Avsugsslange ^a)

(31) Bøyle

(32) Krok

(33) Piler på bunnplaten (arbeidsretning)

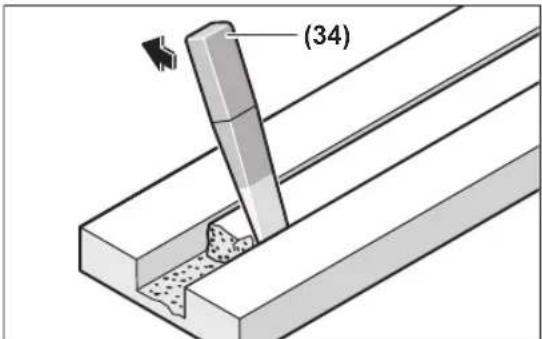

(34) Strippeverktøy

(35) Ladenivåindikator for batteri ^a

A) Nominelt tomgangsturtall ifølge IEC 62841-2-22 for valg av egnede innsatsverktøy. Det faktiske tomgangsturtallet får ikke overstige det nominelle tomgangsturtallet og er derfor lavere.
B) Avhengig av skivetype og slitasje. Maksimal skjæredybde oppnås med en ny diamantkappeskive med et tverrsnitt på 150 mm.
C) avhengig av tykkelsen på diamantkappskivene
D) med festeflens (22), avstandsskiver (24), spennmutter (25) og uten batteri (batteriets vekt finner du på www.bosch-professional.com)
E) begrenset ytelse ved temperaturer < 0 °C Tekniske data beregnet med batteri EXPERT18V 15.0Ah. Verdiene kan variere avhengig av produktet, bruksområdet og miljøforholdene. Du finner mer informasjon på www.bosch-professional.com/wac.

Støy-/vibrasjonsinformasjon

Støyemisjon målt i henhold til IEC 62841-2-22.

Vanlig A-støynivå for elektroverktøyet: lydtrykknivå 103 dB(A); lydeffektnivå 111 dB(A). Usikkerhet K = 3 dB.

Bruk hørselvern!

Vibrasjonsverdier a_h (kontinuerlige vibrasjoner), p_F (gjentatte støtvibrasjoner) og usikkerhet K bestemt i henhold til IEC 62841-2-22:

$$ a _ {n} = 3, 7 \mathrm{m} / \mathrm{s} ^ {2} (\mathrm{K} = 1, 5 \mathrm{m} / \mathrm{s} ^ {2}), a _ {\mathrm{pF}} = 8 5 \mathrm{m} / \mathrm{s} ^ {2} (\mathrm{K} = 6 \mathrm{m} / \mathrm{s} ^ {2}) $$

Vibrasjonsnivået og støyemisjonen som er angitt i disse anvisningene er målt i samsvar med en standardisert målemetode og kan brukes til sammenligning av elektroverktøy. Verdiene egner seg også til en foreløpig estimering av vibrasjonsnivået og støyutslippet.

Angitt vibrasjonsnivå og støyutslipp representerer de hovedsakelige bruksområdene til elektroverktøyet. Men hvis elektroverktøyet brukes til andre formål, med andre innsatsverktøy eller utilstrekkelig vedlikehold, kan vibrasjonsnivået og støyutslippet avvike fra det som er angitt. Dette kan føre til en betydelig økning av vibrasjonsnivået og støyutslippet for hele arbeidstidsrommet.

For en nøyaktig vurdering av vibrasjonsnivået og støyutslippet skal det også tas hensyn til de tidene verktøyet er slått av, eller går, men ikke faktisk er i bruk. Dette kan redusere vibrasjonsnivået og støyutslippet for hele arbeidstidsrommet betraktelig.

Bestem ekstra sikkerhetstiltak til beskyttelse av brukeren mot vibrasjonenes virkning, som for eksempel: Vedlikehold av elektroverktøy og innsatsverktøy, holde hendene varme, organisere arbeidsforløpene.

Batteri

Bosch selger også batteridrevne elektroverktøy uten batteri. Det er angitt på emballasjen om et batteri følger med ditt elektroverktøy.

Lade batteriet

▶ Bruk bare laderne som er oppført i de tekniske spesifikasjonene. Kun disse laderne er tilpasset til Li-ion-batteriet som er brukt i elektroverktøyet.

Merknad: I samsvar med internasjonale transportforskrifter blir litium-ion-batterier levert delvis ladet. For å sikre full effekt fra batteriet må du lade det helt opp før første gangs bruk.

Sette inn batteriet

For å ta ut batteriet trykker du på utløserknappen og trekker batteriet ut. Ikke bruk makt.

Batteriet har to låsetrinn som skal hindre at batteriet faller ut hvis batteriutløserknappen trykkes inn utilsiktet. Så lenge batteriet er satt inn i elektroverktøyet, holdes det i posisjon av en fjær.

Indikator for batteriladenivå

Merknad: Ikke alle batterityper er utstyrt med ladenivåindikator.

De grønne lysdiodene i batteriets ladenivåindikator viser batteriets ladenivå. Av sikkerhetsgrunner er det bare mulig å få vist ladenivået når elektroverktøyet er stoppet.

Trykk på knappen for indikatoren for batteriets ladenivå eller for å se ladenivået. Dette er mulig også när batteriet er tatt ut.

Hvis ingen lysdiode lyser etter at knappen for indikatoren for batteriets ladenivå er trykt inn, er batteriet defekt og må skiftes ut.

Batteritype GBA 18V... | GBA18V...

Lysdiode Kapasitet

Lyser kontinuerlig 3 × grønt 60–100 %

Lyser kontinuerlig 2 × grønt 30–60 %

Lyser kontinuerlig 1 × grønt 5–30 %

Blinker 1 × grønt 0–5 %

Batteritype ProCORE18V... | EXPERT18V... | EXBA18V... | CORE18V...

Lysdiode Kapasitet

Lyser kontinuerlig 5 × grønt 80–100 %

Lyser kontinuerlig 4 × grønt 60–80 %

Lyser kontinuerlig 3 × grønt 40–60 %

Lyser kontinuerlig 2 × grønt 20-40 %

Lyser kontinuerlig 1 × grønt 5–20 %

Blinker 1 × grønt 0–5 %

Oppdagelse av risiko for batteridefekter

EXPERT18V... | EXBA18V...

LED-ene til batteriets ladestatusindikatorer kan indikere risikoen for en batteridefekt i tillegg til batteriets ladestatus. For å aktivere funksjonen trykker du på og holder inne knappen for ladestatusindikator i 3 sekunder. Analysen av batteriet signaliseres ved hjelp av en indikatorlampe på batteriets ladenivå. Resultatet vises på indikatoren for batteriets ladenivå.

1 LED-lys: Batteriet har høy risiko for defekt.

Merk: Risikovurderingen av batteridefekt fungerer i to trinn og gir en forenklet tilstandsvurdering. Batteriet blir enten vurdert til å være i god stand eller å ha en økt risiko for defekter. Det vises ingen prosentandel av batteristatusen.

Regler for optimal bruk av oppladbare batterier

Beskytt batteriet mot fuktighet og vann.

Rengjør ventilasjonsslissene på batteriet regelmessig med en myk, ren og tørr pensel.

Ta alltid batteriet ut av elektroverktøyet før arbeid på elektroverktøyet (for eksempel vedlikehold, bytte av verktøy, osv.). Det er fare for personskader hvis du trykker på av/på-bryteren ved en feiltagelse.

Støv-/sponavsuging

Unngå arbeid uten støvreduserende tiltak. En egnet støvavsug reduserer den skadelige støvforurensningen. Sørg for en god ventilasjon av arbeidsplassen. Bruk alltid egnet åndedrettsvern. Bruk helst et støvavsug som er egnet for

dette materialet. Følg gjeldende forskrifter i ditt land for materialene som skal bearbeides.

▶ Unngå støv på arbeidsplassen. Støv kan lett antennes.

Krav for støvsugeren

Anbefalt nominell diameter for slange	mm	≥ 28
Nødvendig undertrykk ^A)	mbar	≥ 140
	hPa	≥ 140
Nødvendig gjennomstrømningsmengde ^A)	l/s	≥ 23
	m ^3 /h	≥ 82,8
Anbefalt filtereffektivitet Støvklasse M		^B)

A) Effektverdi ved vakuumtilkoblingen til elektroverktøyet B) I samsvar med IEC/EN 60335-2-69

Følg instruksjonene for støvsugeren. Hvis sugekraften reduseres, stopp og fjern årsaken.

Vi anbefaler at du bruker antistatiske slanger og støvsugere som kan utlades. Bruk av vanlige slanger og støvsugere er mulig, men anbefales ikke på grunn av mulig statisk oppladning.

Bruk støvsugere i støvklasse M eller H. Vi anbefaler at du bruker støvmaske. Mineralstøv er helseskadelig og kan forårsake kreft.

Støvsugeren må være egnet til materialet som skal bearbeides.

Ved oppsuging av spesielt helsefarlig, kreftfremkallende eller tørt støv må du bruke en spesialstøvsuger.

Instruksjoner for bruk av vinkelslipere

Følg anvisningene under for å redusere støvutslippet under arbeidet.

• Bruk kun kombinasjoner av sporfres og støvsuger i støvklasse M eller H som anbefales av Bosch. Andre kombinasjoner kan føre til redusert oppsamling og utskillelse av støvet.
• Følg bruksanvisningen for støvsugeren når det gjelder vedlikehold og rengjøring av støvsuger og filtre. Tøm støvbeholderen straks når denne er full. Rengjør filtrene regelmessig og sett alltid filtrene helt inn i støvsugeren.
• Bruk bare avsugsslanger som er anbefalt av Bosch. Ikke manipuler avsugsslangen. Hvis det kommer steinbiter inn i avsugsslangen, må du straks avbryte arbeidet og rengjøre avsugsslangen. Unngå knekk på avsugsslangen.
• Benytt bare sporfresen i henhold til den tiltenkte bruken.
• Bruk bare uskadde og skarpe innsatsverktøy. Hvis arbeidet går merkbart langsommere, er dette et tegn på slitte innsatsverktøy.
• Følg de generelle kravene til arbeidsplasser på byggeplasser.
• Sørg for god gjennomlufting.

102 | Norsk

• Sikre et fritt arbeidsområde. Ved langvarig arbeid må støvsugeren kunne flyttes lett og i rett tid.
• Bruk hørselvern, vernebriller, støvmaske og eventuelt hansker. Som støvmaske må du som minimum bruke en partikkelfiltrerende halvmaske av klasse FFP 2.
• Bruk bare støvsugere som er egnet til rengjøring av arbeidsplasser. Ikke virvle opp støv ved å feie.

Det anbefales å bruke vernehansker när diamantkappeskiver settes på og skiftes.
▶ Diamantkappeskiver blir svært varme under arbeidet. De må ikke berøres før de er avkjølt.
▶ Bruk bare diamantbelagte kappeskiver. Segmenterte diamantskiver kan bare ha negative skjærevinkler og maksimal slisse på 10 mm mellom segmentene.

Sving ut det øvre vernedekselet (se bildet A)

For å skifte verktøy må det øvre vernedekselet (17) svinges helt ut. Plasser elektroverktøyet på et fast underlag. Åpne elektroverktøyet ved hjelp av utløserknappen (20). Åpne det øvre vernedekselet (17) ved hjelp av spennen (1).

Ta alltid batteriet ut av elektroverktøyet før arbeid på elektroverktøyet (for eksempel vedlikehold, bytte av verktøy, osv.). Det er fare for personskader hvis du trykker på av/på-bryteren ved en feiltagelse.

Trykk på spindellåseknappen (10) for å läse slipespindelen.

Trykk på spindellåseknappen bare när slippindelen er stanset. Elektroverktøyet kan ta skade hvis det velter.

- Ved bruk av spennmutteren (27): Løsne spennmutteren med en tohullsnøkkel (28).

- Ved bruk av hurtigspennmutteren med bøyle (25): Vipp opp bøylen til hurtigspennmutteren og dreier hurtigspennmutteren (25) hardt mot urviseren. Bruk en tohullsnøkkel til å løsne en stram hurtigspennmutter.

- Ved bruk av hurtigspennmutteren (26): Vri den riflederingen mot urviseren. Bruk en tohullsnøkkel til å løsne en stram hurtigspennmutter.

Fjern avstandsskivene (24) og festeflensen (22). Rengjør slippindelen (21) og alle delene som skal monteres.

Fastslå bredden på sporet

Sporbredden er et resultat av antall avstandsskiver (24) mellom de to diamantkappeskivene (23) og tykkelsen på diamantkappeskivene.

Sporbredden beregnes på følgende måte: Sporbredde = tykkelsen på avstandsskivene + tykkelsen på diamantkappeskivene.

Den mulige sporbredden er vist i avsnittet «Tekniske data» (se „Tekniske data“, Side 99).

Du kan bruke elektroverktøyet med én eller to diamantkappeskiver.

Uavhengig av ønsket sporbredde må alle medfølgende avstandsskiver alltid monteres. Ellers kan diamantkappeskiven (23) løsne under bruk og forårsake personskade.

Trykk på spindellåseknappen (10) for å låse slipespindelen.

- Ved bruk av spennmutteren (27): Skru på spennmutteren og stram den med en tohullsnøkkel (28).

- Ved bruk av hurtigspennmutteren med bøyle (25): Vipp opp bøylen til hurtigspennmutteren og vri hurtigspennmutteren godt med klokken. Fell deretter ned bøylen som låser hurtigspennmutteren i stillingen. Det er ikke tilstrekkelig å trekke til på kanten av skiven.

- Ved bruk av hurtigspennmutter (26): Skru på hurtigspennmutteren og drei kappeskiven kraftig med urviseren.

Lås det øvre vernedekselet (17) med spennen (1). Sving deretter inn det øvre vernedekselet til du hører at låsen (20) går i inngrep.

Når du arbeider med 2 diamantkappeskiver (23), må de alltid skiftes ut parvis.

Monteringsrekkefølgen vises på siden med illustrasjoner.

Indikator for skiveposisjon

Det er tre markeringer som angir posisjonen til diamantkappeskivene (13).

– Innvendig markering: Viser posisjonen til den innvendige diamantkappeskiven (23) hvis det ikke er satt inn en avstandsskive (24) mellom festeflensen (22) og denne diamantkappeskiven.

- Sentermarkering: viser det geometriske midtpunktet mellom den innvendige og den utvendige diamantkappeskiven.

- Utvendig markering: Viser posisjonen til den utvendige diamantkappeskiven (23) när denne diamantkappeskiven er plassert på utsiden, dvs. at det ikke brukes flere avstandsskiver (24) i etterkant.

Bruk

Velg sagedybde

▶ Elektroverktøyet må være slått av när skjæredybden velges.

∅nsket sagedybde kan velges ved hjelp av hjulet for innstilling av dybdeanlegg (11).

Still inn ønsket sagedybde på diamantkappeskivene ved å vri på hjulet for innstilling av dybdeanlegg (11) slik at pilmerket (19) på bunnplaten (8) peker mot verdien for ønsket sagedybde (12). Kontroller at hjulet for innstilling av dybdeanlegg (11) er i inngrep. Ved bruk uten at hjulet er koblet inn, kan den faktiske sagedybden variere mot en større eller mindre verdi under drift. På grunn av slitasje på diamantkappeskivene kan den faktiske sagedybden være mindre enn den innstilte sagedybden (12) tilsier. Mål den faktiske skjæredybden til diamantkappeskivene før bruk. Sagedybden kan stilles inn til 10 mm, 15 mm, 20 mm, 25 mm, 30 mm, 35 mm, 40 mm eller MAX. MAX-innstillingen sikrer maksimal sagedybde uansett slitasje på diamantkappeskivene.

Idriftsettelse

Slå på/av

Før idriftsettelse må du kontrollere at det øvre beskyttelsesdekselet (17) er låst i utgangsposisjon. Utgangsposisjonen er nådd när kroken er i inngrep (32) i bøylen(31). Ellers kan diamantkappeskivene komme i kontakt med arbeidsstykket, og du kan miste kontrollen over elektroverktøyet när du slår det på.

- Kontroller diamantkappeskiven før bruk. Diamantkappeskiven må være riktig montert og kunne rotere fritt. Test verktøyet i minst ett minutt uten belastning. Bruk ikke skadede, urunde eller vibrerende diamantkappeskiver. Skadede diamantkappeskiver kan brekke og forårsake skader.

Slå på elektroverktøyet ved å vende vippebryteren (7) og trykke av/på-bryteren (6) nedover. Slipp vippebryteren (7) igjen.

For å slå av elektroverktøyet slipper du av/på-bryteren (6). Dreieretningen til elektroverktøyet er i retning mot det fremre håndtaket. Den er også angitt med piler (33) på bunnplaten.

Bruk alltid elektroverktøyet med begge hender på de tiltenkte gripeflatene.

Utløpsbrems

Elektroverktøyet har en elektronisk utløpsbrems. Når elektroverktøyet slås av, eller det oppstår brudd på strømforsyningen, stopper innsatsverktøyet helt i løpet av få sekunder.

Mykstart

Den elektroniske mykstarten begrenser dreiemomentet under innkobling og gir mulighet til tilnærmet rykkfri start av elektroverktøyet.

Merknad: Hvis elektroverktøyet går med fullt turtall umiddelbart etter at det har blitt slått på, betyr det at mykstarten og gjenstartbeskyttelsen ikke fungerer. Elektroverktøyet må omgående sendes til kundeservice. Adresser, se avsnittet "Kundeservice og råd om bruk".

Beskyttelse mot ny innkobling

Gjenstartbeskyttelsen hindrer en ukontrollert start av elektroverktøyet etter brudd på strømtilførselen.

For å slå på igjen setter du av/på-bryteren (6) i utkoblet stilling og slår på elektroverktøyet på

nytt.

Arbeidsinstruksjoner

▶ Vær forsiktig ved slissing i bærevegger, se avsnittet "Informasjon om statikk".
Belast ikke elektroverktøyet så mye at det stopper.
▶ Spenn fast emnet hvis det ikke ligger sikkert av egenvekten.
▶ Elektroverktøyet må kun brukes til tørrkapping.

Beskytt kappeskiven mot støt, slag og fett. Ikke utsett kappeskiven for trykk fra siden.

• Still inn sagedybde. (se „Velg sagedybde“, Side 102) For å kompensere for unøyaktigheter som oppstår när stangen tas ut, anbefales det at sagedybden stilles inn ca. 5 mm dypere enn ønsket spordybde.
• Plasser elektroverktøyet med hjulene (9) på overflaten som skal bearbeides.
• Slå på elektroverktøyet.
• Trykk det fremre håndtaket mot arbeidsstykket for å kunne skyve diamantkappeskivene inn i materialet utenfor bunnplaten. I begynnelsen må du overvinne en liten motstand.
• Før elektroverktøyet med begge håndtakene og moderat hastighet, tilpasset materialet som bearbeides.
• Elektroverktøyet må alltid føres i motløp. Ellers er det fare for at det trykkes ukontrollert ut av snittet. Før elektroverktøyet i arbeidsretningen som er vist på bunnplaten.
• Etter at arbeidsprosessen er fullført, svinger du elektroverktøyet ut av sporet med motoren i gang.
• Slå av elektroverktøyet.
• En returfjær og en startmotstand forhindrer at diamantkappeskivene kommer ut når elektroverktøyet plasseres loddrett på gulvet eller bordet. Hvis elektroverktøyet er i utgangsposisjon, dvs. at bøylen er i inngrep (31) i kroken (32), er det liten risiko for at elektroverktøyet beveger seg (på grunn av friksjonskontakt mellom de roterende diamantkappeskivene og kontaktflaten) eller skader underlaget hvis det slås på ved et uhell. Hvis elektroverktøyet ikke er i utgangsposisjon på grunn av kraftpåvirkning (f.eks. kraftig kontakt), kan diamantkappeskivene imidlertid treffe og ligge på overflaten en kort stund.

Ikke brems diamantkappeskiver som stanses ved å trykke imot på siden.

▶ Diamantkappeskiver blir svært varme under arbeidet. De må ikke berøres før de er avkjølt.

104|Suomi

(34)

Fjern den gjenværende stangen i materialet med strippeverktøyet (34).

Det er ikke mulig å skjære buede kutt, da diamantkappeskivene vil sette seg fast i arbeidsstykket. Når du skjærer gjennom platematerialer, må de ligge på et fast underlag eller støttes opp.

Når du skal lage åpninger i veggen (f.eks. med en borhammer), kan du i stor grad unngå at materialet flasser av overflaten hvis du først lager et spor med maksimal sagedybde ved hjelp av sporfresen.

Ved kapping av spesielt harde materialer, f.eks. betong med høyt kiselinnhold, kan diamantkappeskiven bli overopphetet og dermed skades. En gnistkrans rundt diamantkappeskiven er et tydelig tegn på dette.

Hvis dette skulle skje, avbryter du kappingen og lar diamantkappeskiven gå en kort stund med maksimalt turtall, slik at den avkjøles.

Hvis arbeidet går merkbart langsommere, og hvis det er en gnistkrans rundt kappeskiven, er det tegn på at diamantkappeskiven er sløv. Du kan slipe den igjen ved å foreta korte snitt i slipende materiale, f.eks. kalksandstein.

Informasjon om statikk

Spalter i bærevegger er underlagt nasjonale forskrifter. Disse forskriftene må overholdes. Rådfør deg med ansvarlig fagperson eller byggeledelsen før arbeidet igangsettes.

Service og vedlikehold

Vedlikehold og rengjøring

Ta alltid batteriet ut av elektroverktøyet før arbeid på elektroverktøyet (for eksempel vedlikehold, bytte av verktøy, osv.). Det er fare for personskader hvis du trykker på av/på-bryteren ved en feiltagelse.
▶ Hold selve elektroverktøyet og ventilasjonsspaltene alltid rene, for å kunne arbeide bra og sikkert.
Ikke rengjør elektroverktøyet med trykkluft for å unngå å virvle opp farlig støv.

Etter endt arbeid demonteres spennanretningene og alle fastspenningsdeler, og vernedekselet rengjøres. Tilbehøret må lagres og behandles med omhu.

Kundeservice og kundeveiledning

Norsk

Tel.: [phone]

Du finner lenken til våre serviceadresser og garantibetingelser på den siste siden.

Ved alle forespørsler og reservedelsbestillinger må du oppgi det 10-sifrede produktnummeret som er angitt på produktets typeskilt.

Deponering

Elektroverktøy, batterier, tilbehør og emballasje må leveres inn til miljøvennlig gjenvinning.

Elektroverktøy og batterier må ikke kastes i vanlig søppel!

Bare for land i EU:

Elektriske og elektroniske apparater eller brukte batterier som ikke lenger er brukbare, må samles inn separat og kasseres på en miljøvennlig måte. Bruk de anviste innsamlingssystemene. Feil avfallshåndtering kan være skadelig for miljø og helse på grunn av de farlige stoffene som avfallet kan inneholde.

Suomi

Turvallisuusohjeet
