MANUALE UTENTE GNF 18V-40 Professional BOSCH

it Istruzioni originali

(1) (2) (3) (4) (5) (6) (7) (8) (9) (10) (11) (12) (13) (14) (15) (16) (17) BOSCH GNF18V-40

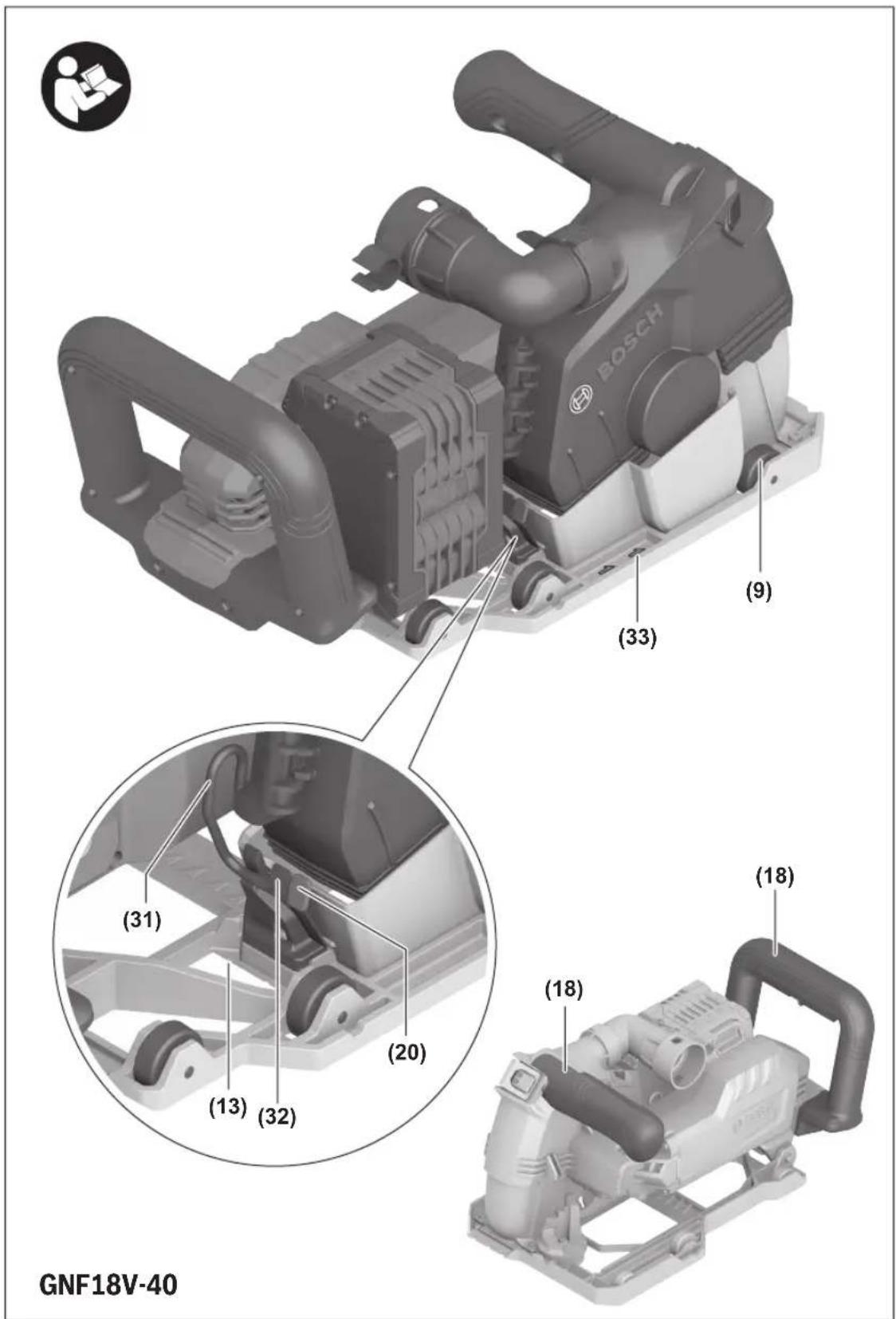

BOSCH (9) (33) (31) (20) (13) (32) (18) (18) GNF18V-40

A

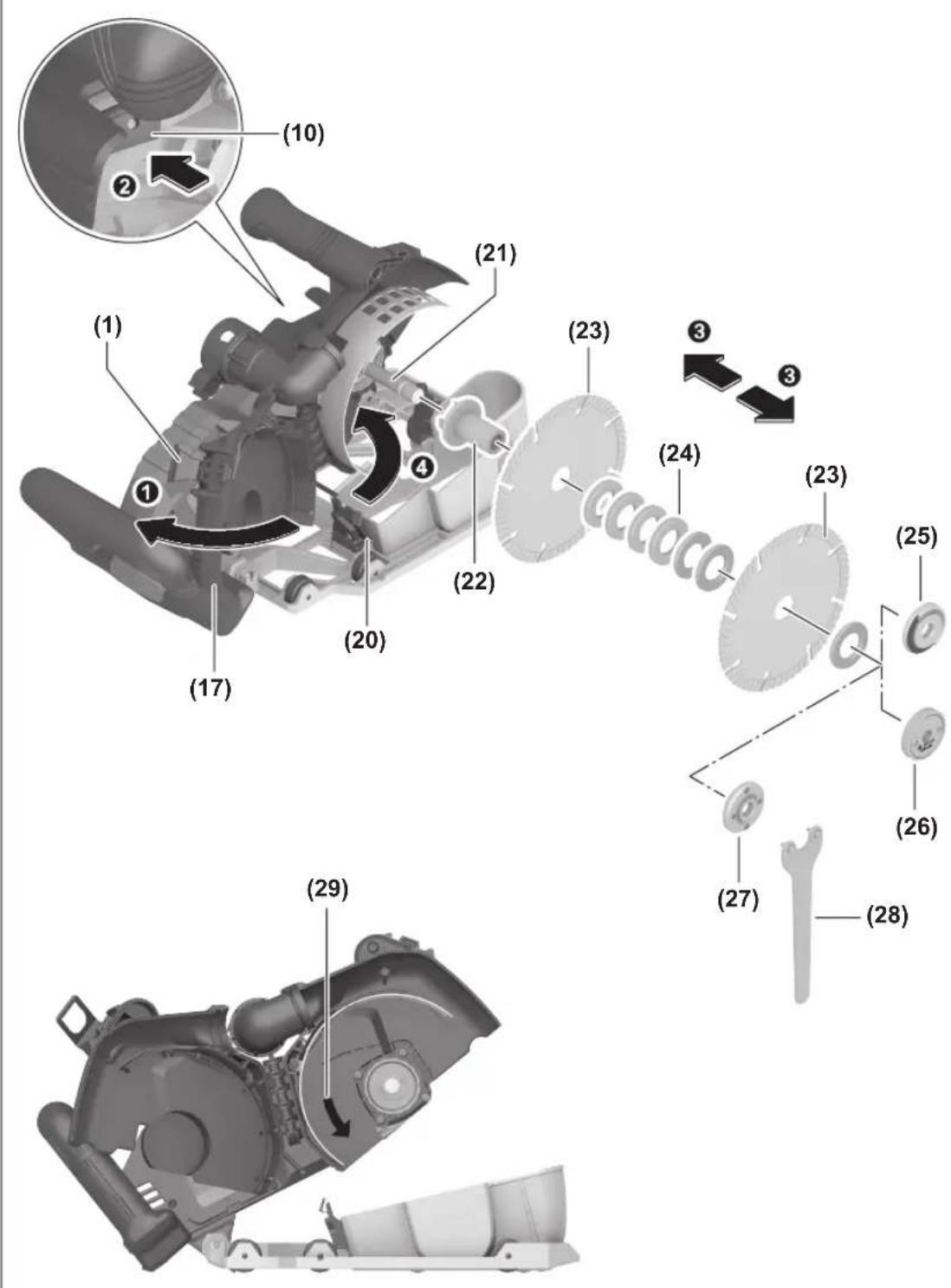

(10) (2) (1) (17) (20) (21) (22) (23) (24) (25) (26) (27) (28) (29)

6

B

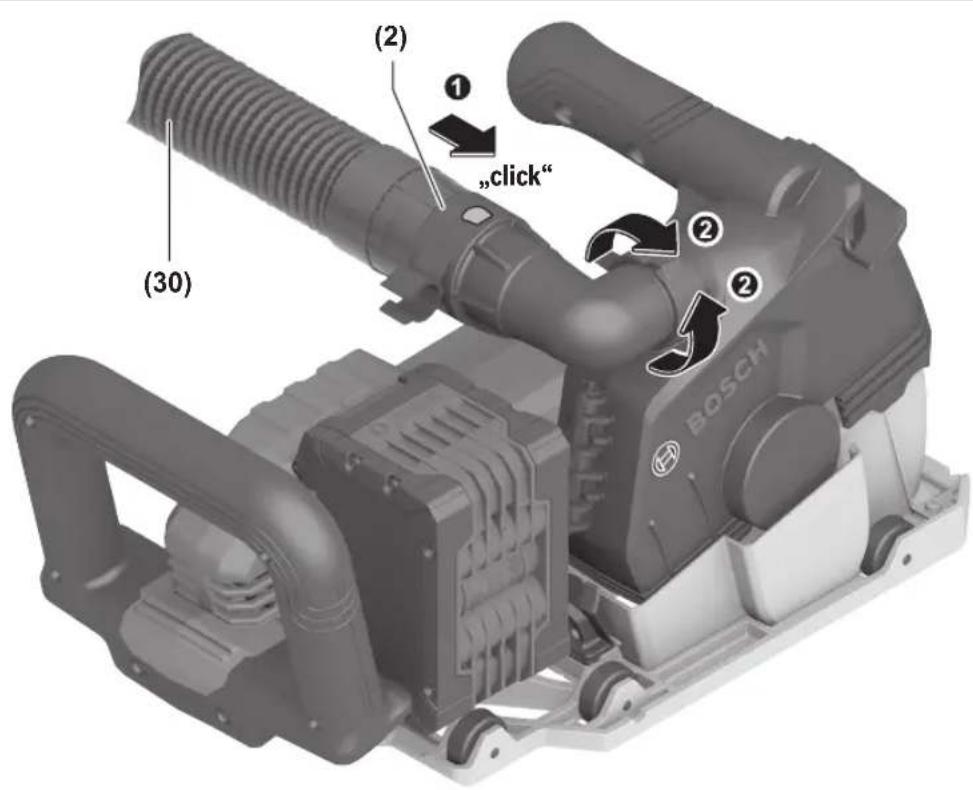

(2) (1) „click“ (30) BOSCH

C

Avvertenze di sicurezza

Avvertenze generali di sicurezza per elettroutensili

ATTENZIONE Leggere tutte le avvertenze di pericolo, le istruzioni operative, le figure e le specifiche fornite in dotazione al presente elet-troutensile. Il mancato rispetto di tutte le istruzioni sottoelencate potrà comportare il pericolo di scosse elettriche, incendi e/o gravi lesioni.

Conservare tutte le avvertenze di pericolo e le istruzioni operative per ogni esigenza futura.

Il termine "elettroutensile" riportato nelle avvertenze fa riferimento ai dispositivi dotati di alimentazione elettrica (a filo) o a batteria (senza filo).

Sicurezza della postazione di lavoro

▶ Conservare l'area di lavoro pulita e ben illuminata. Zone disordinate o buie possono essere causa di incidenti.
Evitare di impiegare l'elettroutensile in ambienti soggetti al rischio di esplosioni nei quali siano presenti liquidi, gas o polveri infiammabili. Gli elettroutensili producono scintille che possono far infiammare la polvere o i gas.
- Tenere lontani i bambini ed altre persone durante l'impiego dell'elettroutensile. Eventuali distrazioni potranno comportare la perdita del controllo sull'elettroutensile.

Sicurezza elettrica

- Custodire l'elettroutensile al riparo dalla pioggia o dall'umidità.. La penetrazione dell'acqua in un elettroutensile aumenta il rischio di una scossa elettrica.

Sicurezza delle persone

▶ Quando si utilizza un elettroutensile è importante re- stare vigili, concentrarsi su ciò che si sta facendo ed operare con giudizio. Non utilizzare l'elettroutensile in caso di stanchezza o sotto l'effetto di droghe, alcool

58 | Italiano

o medicinali. Un attimo di distrazione durante l'uso dell'elettroutensile può essere causa di gravi incidenti.

Utilizzare gli appositi dispositivi di protezione individuali. Indossare sempre gli occhiali protettivi. L'im-piego, in condizioni appropriate, di dispositivi di protezione quali maschera antipolvere, scarpe antinfortunistiche antiscivolo, elmetto di protezione, protezioni acustiche, riduce il rischio di infortuni.
Evitare l'accensione involontaria dell'elettroutensile. Prima di collegare l'elettroutensile all'alimentazione di corrente e/o alla batteria, prima di prenderlo o trasportarlo, assicurarsi che sia spento. Tenendo il dito sopra l'interruttore mentre si trasporta l'elettroutensile oppure collegandolo all'alimentazione di corrente con l'interruttore inserito, si vengono a creare situazioni pericolose in cui possono verificarsi seri incidenti.
Prima di accendere l'elettroutensile togliere qualsiasi attrezzo di regolazione o chiave utilizzata. Un accessorio oppure una chiave che si trovi in una parte rotante della macchina può provocare seri incidenti.
Evitare di assumere posture anomale. Mantenere appoggio ed equilibrio adeguati in ogni situazione. In questo modo è possibile controllare meglio l'elettroutensile in caso di situazioni inaspettate.
Indossare indumenti adeguati. Non indossare vestiti larghi, né gioielli. Tenere capelli e vestiti lontani da parti in movimento. Vestiti larghi, gioielli o capelli lunghi potranno impigliarsi in parti in movimento.
Se l'utensile è dotato di un apposito attacco per dispositivi di aspirazione e raccolta polvere, accertarsi che gli stessi siano collegati ed utilizzati in modo conforme. L'utilizzo di un'aspirazione polvere può ridurre lo svilupparsi di situazioni pericolose dovute alla polvere.
Evitare che la confidenza derivante da un frequente uso degli utensili si trasformi in superficialità e venga-no trascurate le principali norme di sicurezza. Una mancanza di attenzione può causare gravi lesioni in una frazione di secondo.

Trattamento accurato ed uso corretto degli elettroutensili

Non sottoporre l'elettroutensile a sovraccarico. Utilizzare l'elettroutensile adeguato per l'applicazione specifica. Con un elettroutensile adatto si lavora in modo migliore e più sicuro nell'ambito della sua potenza di prestazione.
Non utilizzare l'elettroutensile qualora l'interruttore non consenta un'accensione/uno spegnimento corretti. Un elettroutensile con l'interruttore rotto è pericoloso e deve essere aggiustato.
▶ Prima di eseguire eventuali regolazioni, sostituire accessori o riporre la macchina al termine del lavoro, estrarre sempre la spina dalla presa di corrente e/o togliere la batteria, se rimovibile. Tale precauzione eviterà che l'elettroutensile possa essere messo in funzione involontariamente.

Riporre gli elettroutensili fuori della portata dei bambini durante i periodi di inutilizzo e non consentire l'uso degli utensili stessi a persone inesperte o che non abbiano letto le presenti istruzioni. Gli elettroutensili sono macchine pericolose quando vengono utilizzati da persone non dotate di sufficiente esperienza.
Eseguire la manutenzione degli elettroutensili e relativi accessori. Verificare la presenza di un eventuale disallineamento o inceppamento delle parti mobili, la rottura di componenti o qualsiasi altra condizione che possa pregiudicare il corretto funzionamento dell'elettroutensile stesso. Se danneggiato, l'elettroutensile dovrà essere riparato prima dell'uso. Numerosi incidenti vengono causati da elettroutensili la cui manutenzione è stata effettuata poco accuratamente.
Mantenere gli utensili da taglio affilati e puliti. Gli utensili da taglio curati con particolare attenzione e con taglienti affilati s'inceppano meno frequentemente e sono più facili da condurre.
Utilizzare sempre l'elettroutensile, gli accessori e gli utensili specifici ecc. in conformità alle presenti istruzioni, tenendo conto delle condizioni di lavoro e delle operazioni da eseguire. L'impiego di elettroutensili per usi diversi da quelli consentiti potrà dar luogo a situazioni di pericolo.
Mantenere impugnature e superfici di presa asciutte, pulite e prive di olio e grasso. Impugnature e superfici di presa scivolose non consentono di manipolare e controllare l'utensile in caso di situazioni inaspettate.

Trattamento ed utilizzo appropriato di utensili dotati di batterie ricaricabili

Per ricaricare la batteria utilizzare solo il dispositivo di carica consigliato dal produttore. Per un dispositivo di carica previsto per un determinato tipo di batteria sussiste pericolo di incendio se viene utilizzato con un tipo diverso di batteria ricaricabile.
Utilizzare gli elettroutensili solo con le batterie esplicitamente previste. L'uso di batterie ricaricabili di tipo diverso potrà dare insorgenza a lesioni e comportare il rischio d'incendi.
Durante i periodi di inutilizzo, conservare la batteria lontano da oggetti metallici quali fermagli, monete, chiavi, chiodi, viti ed altri piccoli oggetti metallici che potrebbero creare una connessione tra i terminali. Un eventuale corto circuito tra i contatti dell'accumulatore potrà dare origine a bruciature o ad incendi.
In caso di condizioni d'uso non conformi, si può verificare la fuoriuscita di liquido dalla batteria. Evitare il contatto. In caso di contatto accidentale, risciacquare con acqua. Qualora il liquido venisse in contatto con gli occhi, richiedere inoltre assistenza medica. Il liquido fuoriuscito dalla batteria ricaricabile potrà causare irritazioni cutanee o ustioni.
▶ Non utilizzare una batteria, né un utensile danneggiati o modificati. Batterie danneggiate o modificate possono

comportare problemi non prevedibili, causando incendi, esplosioni e possibili lesioni.

▶ Non esporre una batteria o un elettroutensile al fuoco o a temperature eccessive. L'esposizione al fuoco o a temperature superiori a 130 °C può causare esplosioni.
▶ Seguire tutte le istruzioni di carica e non ricaricare la batteria o l'elettroutensile fuori dal campo di temperatura indicato nelle istruzioni stesse. Una carica non corretta, o fuori dal campo di temperatura indicato, può comportare danni alla batteria ed aumentare il pericolo di incendio.

Assistenza

▶ Fare riparare l'elettroutensile da personale specializzato ed utilizzando solo parti di ricambio identiche. In tale maniera potrà essere salvaguardata la sicurezza dell'elettroutensile.
▶ Non eseguire mai la manutenzione di batterie danneggiate. La manutenzione di batterie ricaricabili andrà effettuata esclusivamente dal produttore o da fornitori di servizi appositamente autorizzati.

Avvertenze di sicurezza troncatrici

Utilizzare sull'elettroutensile esclusivamente dischi da taglio diamantati. Il solo fatto che l'accessorio si possa inserire sull'elettroutensile non ne garantisce la sicurezza d'impiego.
Non utilizzare dischi da taglio diamantati segmentati con un angolo di spoglia positivo. Il loro utilizzo può aumentare il rischio di lesioni personali.
Non utilizzare dischi da taglio diamantati segmentati con passo alla circonferenza superiore a 10 mm. Il loro utilizzo può aumentare il rischio di lesioni personali.
Il numero di giri nominale del disco da taglio dovrà essere almeno pari al numero di giri massimo riportato sull'elettroutensile. Se utilizzati ad un numero di giri superiore a quello nominale, gli accessori possono spezzarsi e proiettare parti.
I dischi devono essere utilizzati esclusivamente per le applicazioni consigliate. Ad esempio, non eseguire operazioni di smerigliatura con il lato del disco da taglio. I dischi abrasivi sono concepiti per la smerigliatura rotorbitale: se sottoposti a forze laterali, tali dischi possono rompersi.
Utilizzare sempre flange di fissaggio dei dischi integre e di diametro corretto per il disco scelto. Le flange di tipo idoneo supportano il disco, riducendo la possibilità che il disco si stacchi o si spezzi.
Non utilizzare dischi usurati rinforzati concepiti per elettroutensili di maggiori dimensioni. I dischi concepiti per elettroutensili di maggiori dimensioni non sono adatti per i maggiori numeri di giri degli elettroutensili più piccoli e potrebbero venire proiettati all'esterno.
Il diametro esterno e lo spessore del disco da taglio devono rientrare nella capacità nominale dell'elet-troutensile. I dischi da taglio non correttamente dimen-

sionati non possono essere adeguatamente sorvegliati o controllati.

Le dimensioni del mandrino per dischi e flange devono essere adatte all'alberino dell'elettroutensile. L'utilizzo di dischi e flange con foro per il mandrino non coincidente con il fissaggio dell'elettroutensile comporterebbe funzionamento sbilanciato, vibrazioni eccessive e possibile perdita di controllo.
Utilizzare tutte le viti di montaggio quando si assemblano i dischi diamantati direttamente sulla flangia interna e verificare che siano serrati correttamente. Se non montato correttamente, il disco diamantato può sbilanciarsi, con il rischio di staccarsi dal mandrino dell'uten-sile.
Non utilizzare dischi da taglio danneggiati. Prima di ogni impiego, verificare che i dischi non presentino frammenti o scheggiature. In caso di caduta dell'elettroutensile o del disco da taglio, verificare che non vi siano danni oppure montare un disco integro. Dopo aver ispezionato e installato il disco da taglio, mantenere se stessi ed eventuali altre persone nelle vicinanze a distanza dal piano del disco da taglio in rotazione e far funzionare l'elettroutensile al numero di giri massimo a vuoto. Se si rilevano vibrazioni anomale, spegnere immediatamente l'elettroutensile e sostituire il disco da taglio. Se non si rilevano vibrazioni anomale, far funzionare l'elettroutensile per ancora un minuto. Di norma, entro tale lasso di tempo, eventuali dischi danneggiati si spezzeranno.
Indossare dispositivi di protezione individuale. In base all'applicazione, utilizzare uno schermo facciale, occhialini di protezione e occhiali di sicurezza. Come appropriato, indossare protezioni respiratorie, ad esempio una maschera antipolvere o un respiratore, protezioni acustiche, guanti e grembiuli da officina in grado di contrastare i piccoli frammenti abrasivi o di lavorazione. Le protezioni per gli occhi devono offrire protezione dai detriti che si generano e si sollevano in aria nel corso delle varie operazioni. Le protezioni respiratorie devono essere in grado di filtrare le particelle generate durante l'operazione. L'esposizione prolungata ad elevati livelli di rumorosità può comportare la perdita dell'udito.
La protezione fornita in dotazione andrà applicata e posizionata sull'elettroutensile in condizioni di sicurezza, per offrire la massima protezione ed in modo da esporre la minore superficie possibile del disco verso l'utilizzatore. Mantenersi e mantenere eventuali altre persone presenti a distanza dal piano di rotazione del disco in rotazione. La protezione contribuisce alla sicurezza dell'utilizzatore, proteggendolo da eventuali proiezioni di frammenti provenienti da dischi da taglio rotti e da contatti accidentali con il disco stesso.
Tenere le persone presenti a distanza di sicurezza dall'area di lavoro. Chiunque entri nell'area di lavoro dovrà indossare equipaggiamento protettivo personale. I frammenti di un pezzo in lavorazione, oppure di un disco spezzato, possono venire proiettati all'esterno e cau-

60 | Italiano

sare lesioni, anche oltre le vicinanze dell'area di funzionamento.

Non utilizzare l'elettroutensile in prossimità di materiali infiammabili. Le scintille propagate durante la lavorazione potrebbero causarne l'innesco.
▶ Afferrare l'elettroutensile esclusivamente dalle superfici di presa isolate qualora si eseguano operazioni in cui il disco da taglio rischia di venire a contatto con cavi elettrici nascosti. Il contatto tra il disco da taglio e un cavo sotto tensione potrebbe trasmettere la tensione anche alle parti metalliche esposte dell'elettroutensile e provocare la folgorazione dell'utilizzatore.
Non deporre in alcun caso l'elettroutensile prima che il disco da taglio si sia completamente arrestato. Il disco in rotazione potrebbe incepparsi sulla superficie, causando la perdita di controllo dell'elettroutensile.
▶ Non mettere in funzione l'elettroutensile durante il trasporto manuale. Un contatto accidentale con il disco da taglio in rotazione potrebbe intrappolare gli indumenti, portando il disco a contatto con il corpo.
Pulire regolarmente le feritoie di aerazione dell'elet-troutensile. La ventola del motore trascinerà la polvere all'interno della carcassa e un accumulo eccessivo di materiale polverizzato può comportare rischi di natura elettrica.

Contraccolpi e relative avvertenze

I contraccolpi sono reazioni improvvise causate dall'intrappolamento o dall'inceppamento di un disco da taglio in rotazione. L'inceppamento o il blocco causano un rapido arresto del disco da taglio in rotazione, che a sua volta sposta improvvisamente l'elettroutensile fuori controllo in direzione opposta alla rotazione del disco nel punto d'inceppamento. Ad esempio, se un disco da taglio si blocca o si inceppa nel pezzo in lavorazione, il filo del disco stesso, entrando nel punto d'inceppamento, potrebbe penetrare nella superficie del materiale, facendo improvvisamente risalire il disco o proiettandolo all'esterno. Il disco da taglio potrebbe quindi essere lanciato verso l'utilizzatore o in direzione opposta, in base al senso di rotazione del disco nel punto d'inceppamento. In tali condizioni, i dischi da taglio possono anche spezzarsi.

I contraccolpi sono causati da un impiego errato dell'elet-troutensile e/o da procedure o condizioni d'impiego non conformi e si possono evitare adottando le precauzioni indicate di seguito.

Mantenere una presa salda sull'elettroutensile con entrambe le mani e posizionare corpo e braccia in modo da contrastare eventuali forze di contraccolpo. Se presente, utilizzare sempre l'impugnatura supplementare, per controllare al meglio i contraccolpi o le coppie di reazione durante l'avviamento. Adottando opportune precauzioni, l'utilizzatore può controllare le coppie di reazione e le forze di contraccolpo.
▶ Non porre in alcun caso una mano in prossimità del disco da taglio in rotazione. Il disco da taglio potrebbe provocare un contraccolpo sulla mano.

Non posizionarsi nell'area di movimento dell'elettroutensile in caso di contraccolpi. Un eventuale contraccolpo proietterà l'utensile in direzione opposta al senso di rotazione del disco da taglio nel punto di inceppamento.
Adottare particolare cautela durante la lavorazione di angoli, spigoli vivi, ecc. Evitare che il disco da taglio rimbalzi o si inceppi. Angoli, spigoli vivi o rimbalzi tendono a far inceppare il disco da taglio e a causare perdite di controllo o contraccolpi.
Non tentare di eseguire tagli curvi. Le eccessive sollecitazioni sul disco da taglio ne incrementano il carico e la possibilità che il disco subisca torsioni o inceppamenti all'interno del taglio, con conseguente pericolo di contraccolpi o rottura che possono comportare gravi lesioni.
Non montare una lama da sega a catena per il taglio del legno né una lama dentata. Tali tipi di lame causano frequentemente contraccolpi e perdita di controllo.
Evitare di inceppare il disco da taglio o di applicare una pressione eccessiva. Non tentare di raggiungere eccessive profondità di taglio. Le sollecitazioni eccessive sul disco da taglio ne incrementano il carico e la possibilità che il disco stesso subisca torsioni o inceppamenti all'interno del taglio, con conseguente pericolo di contraccolpi o rottura.
Qualora il disco da taglio si inceppi, o se occorre interrompere un taglio per qualsiasi ragione, spegnere l'elettroutensile e mantenerlo fermo fino a quando il disco non si è completamente arrestato. Non tentare in alcun caso di rimuovere dal taglio il disco mentre quest'ultimo è ancora in rotazione: ciò potrebbe causare contraccolpi. Ricercare la causa dell'inceppamento del disco da taglio e adottare gli opportuni provvedimenti per risolvere il problema.
Non riprendere l'operazione di taglio già all'interno del pezzo in lavorazione. Lasciare che il disco da taglio raggiunga il massimo numero di giri, dopodiché reintrodurlo nel taglio con cautela. Un riavvio dell'elettroutensile all'interno del pezzo in lavorazione potrebbe provocare l'inceppamento, la risalita o un contraccolpo del disco da taglio.
Sostenere i pannelli o i pezzi in lavorazione di grandi dimensioni, per ridurre al minimo i rischi di inceppamento e di contraccolpo del disco da taglio. I pezzi in lavorazione di grandi dimensioni tendono a flettersi sotto il loro peso. I supporti devono essere posti sotto al pezzo in lavorazione, in prossimità della linea di taglio e del bordo del pezzo stesso, su entrambi i lati del disco da taglio.
Adottare particolare cautela nell'eseguire tagli dal pieno su pareti preesistenti o su altri punti non visibili. La parte sporgente del disco da taglio potrebbe tagliare tubazioni del gas o dell'acqua, cavi elettrici o oggetti che possono causare contraccolpi.

Avvertenze di sicurezza supplementari

Portare protezione per l'udito, occhiali di protezione, mascherina antipolvere e guanti. Qua-

le mascherina antipolvere utilizzare almeno una semimaschera che filtra particelle della classe FFP 2.

Fissare il pezzo in lavorazione. Un pezzo in lavorazione può essere bloccato con sicurezza in posizione solo utilizzando un apposito dispositivo di serraggio oppure una morsa a vite e non tenendolo con la semplice mano.
Al fine di rilevare linee di alimentazione nascoste, utilizzare apparecchiature di ricerca adatte oppure rivolgersi alla società erogatrice locale. Un contatto con cavi elettrici può provocare lo sviluppo di incendi e di scosse elettriche. Danneggiando una tubazione del gas si può creare il pericolo di esplosioni. Penetrando una tubazione dell'acqua si provocano danni materiali.
▶ A lavoro concluso, non afferrare con le mani la mola da taglio prima che si sia raffreddata. La mola da taglio raggiunge temperature molto elevate durante il lavoro.
Durante il lavoro, trattenere saldamente l'elettroutensile con entrambe le mani ed assumere una posizione sicura. Con entrambe le mani l'elettroutensile viene condotto in modo più sicuro.
In caso di danni o di utilizzo improprio della batteria, vi è rischio di fuoriuscita di vapori. La batteria può incendiarsi o esplodere. Far entrare aria fresca nell'ambiente e contattare un medico in caso di malessere. I vapori possono irritare le vie respiratorie.
▶ Non modificare né aprire la batteria. Vi è il rischio di cortocircuito.
Qualora si utilizzino oggetti appuntiti, come ad es. chiodi o cacciaviti, oppure se si esercita forza dall'esterno, la batteria potrebbe danneggiarsi. Potrebbe verificarsi un cortocircuito interno e la batteria potrebbe incendiarsi, emettere fumo, esplodere o surriscaldarsi.
▶ Utilizzare la batteria solo con articoli del produttore. Soltanto in questo modo la batteria verrà protetta da pericolosi sovraccarichi.

Proteggere la batteria dal calore, ad esempio anche da irradiazione solare continua, fuoco, sporcizia, acqua e umidità. Sus- siste il pericolo di esplosioni e cor-

tocircuito.

Descrizione del prodotto e dei servizi forniti

Leggere tutte le avvertenze e disposizioni di sicurezza. La mancata osservanza delle avvertenze e disposizioni di sicurezza può causare folgorazioni, incendi e/o lesioni di grave entità.

Si prega di osservare le immagini nella prima parte delle istruzioni per l'uso.

Utilizzo conforme

L'elettroutensile è concepito per l'utilizzo in combinazione con un aspiratore della classe di polveri M o H. Deve essere utilizzato in appoggio stabile sulla piastra di base per operazioni di intaglio in materiali prevalentemente minerali (ad es. muratura, pietra arenaria e calcare, calcestruzzo) senza aggiungere acqua.

Componenti illustrati

La numerazione dei componenti raffigurati è riferita all'illustrazione dell'elettroutensile nella pagina con rappresentazione grafica.

(1) Fermaglio per l'apertura della cuffia di protezione superiore
(2) Manicotto di aspirazione
(3) Clip per passaggio cavi (senza funzione)
(4) Batteria ^a)
(5) Tasto di sbloccaggio della batteria ^a)
(6) Interruttore di avvio/arresto
(7) Levetta per l'attivazione dell'interruttore di avvio/arresto
(8) Piastra di base
(9) Rotelle
(10) Pulsante di bloccaggio dell'alberino
(11) Rotellina di regolazione dell'asta di profondità (regolazione della profondità di taglio)
(12) Profondità di taglio impostata
(13) Indicatore posizione disco (2x)
(14) Labbro di protezione
(15) Cuffia di protezione inferiore
(16) Asta di profondità
(17) Cuffia di protezione superiore
(18) Impugnatura (superficie di presa isolata)
(19) Freccia di indicazione della profondità di taglio impostata
(20) Pulsante di sbloccaggio
(21) Mandrino portamola
(22) Flangia di montaggio
(23) Mola da taglio diamantata
(24) Spessori (7x)
(25) Dado di serraggio rapido con staffa
(26) Dado di serraggio rapido SDS-clic ^a)
(27) Dado di serraggio ^a)
(28) Chiave a due perni per dado di serraggio ^a)
(29) Freccia del senso di rotazione
(30) Tubo flessibile di aspirazione ^a)
(31) Staffa
(32) Gancio
(33) Freccia sulla piastra di base (direzione di lavoro)

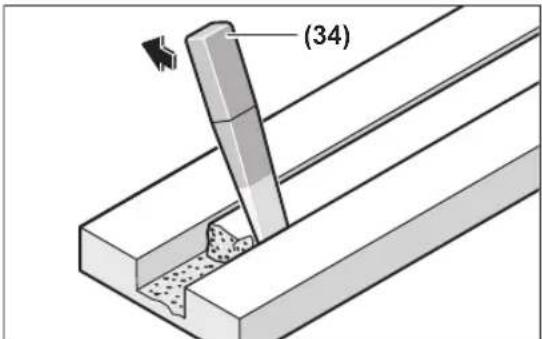

(34) Attrezzo di rottura
(35) Indicatore del livello di carica della batteria ^a)
a) Questo accessorio non è compreso nella fornitura standard.

62 | Italiano

Dati tecnici

Fresatrice per scanalature		GNF18V-40
Codice prodotto		3 601 FC5 0..
Tensione nominale V= 18
Numero di giri a vuotonominaleA)	giri/min 4700
Diametro max. mole dataglio diamantate	mm 150
Utilizzo con una mola da taglio diamantata
– Spessore min. molada taglio	mm 2,0
– Spessore max. dellamola	mm 2,5
Utilizzo con 2 mole da taglio diamantate
– Spessore min. molada taglio	mm 2 × 2,0
– Spessore max. dellamola	mm 2 × 2,5
Foro di attacco mm 22,23
Filettatura dell’alberi-no		M14
Profondità di taglioB)	mm 10-40
Larghezza scanalatu-raC)	mm 2-39
PesoD)	kg 4,2
Freno di arresto graduale		●
Avviamento graduale ●
Protezione contro ilriavvio accidentale		●
Temperatura ambienteconsigliata in fase di ricarica	°C 0 ... +35
Temperatura ambienteconsentita durante ilfunzionamentoE) e perlo stoccaggio	°C -20 ... +50
Batterie compatibili GBA18V...		GBA 18V...ProCORE18V...EXPERT18V...EXBA18V...CORE18V...
Batterie consigliateper la massima poten-za		EXPERT18V... ≥ 8.0 Ah
Caricabatteria consi-gliati		GAL18...GAL 18...GAL 36...GAL12V/18...

Fresatrice per scanalature	GNF18V-40
	GAL 12V/18...GAX 18...EXAL 18...

A) Numero di giri nominale secondo IEC 62841-2-22 per la scelta degli utensili adatti. Il numero di giri a vuoto effettivo non può superare il numero di giri a vuoto nominale ed è pertanto inferiore.

B) In base al tipo di mola e all'usura. La profondità di taglio massima si raggiunge con una mola da taglio diamantata nuova del diametro di 150 mm.

C) In base allo spessore della mola da taglio diamantata.

D) Con flangia di montaggio (22), spessori (24), dado di serraggio (25) e senza batteria (per informazioni sul peso della batteria, consultare il sitowww.bosch-professional.com)

E) Prestazioni limitate con temperature < 0 °C Dati tecnici rilevati con batteria EXPERT18V 15.0Ah.

I valori possono variare a seconda del prodotto ed essere soggetti a condizioni di impiego e ambientali. Per maggiori informazioni, consultare il sito www.bosch-professional.com/wac.

Informazioni su rumorosità e vibrazioni

Valori di emissione acustica rilevati conformemente a IEC 62841-2-22.

Il livello di rumorosità ponderato A dell'elettroutensile è tipicamente di: livello di pressione acustica 103 dB(A); livello di potenza sonora 111 dB(A). Grado d'incertezza K = 3 dB.

Indossare protezioni acustiche!

Valori di oscillazione a_h (vibrazioni continue), p_F (vibrazioni ripetute da colpo) e grado d'incertezza K rilevati conformemente a IEC 62841-2-22:

a_n = 3,7m / s^2(K = 1,5m / s^2),a_pF = 85m / s^2(K = 6m / s^2)

Il livello di vibrazione ed il valore di emissione acustica indicati nelle presenti istruzioni sono stati rilevati conformemente ad una procedura di misurazione unificata e sono utilizzabili per confrontare gli elettroutensili. Le stesse procedure sono idonee anche per una valutazione temporanea del livello di vibrazione e dell'emissione acustica.

Il livello di vibrazione ed il valore di emissione acustica sono riferiti agli impieghi principali dell'elettroutensile; qualora, tuttavia, l'elettroutensile venisse utilizzato per altre applicazioni, oppure con accessori differenti o in caso di insufficiente manutenzione, il livello di vibrazione ed il valore di emissione acustica potrebbero variare. Ciò potrebbe aumentare sensibilmente l'emissione di vibrazioni e l'emissione acustica sull'intero periodo di funzionamento.

Per valutare con precisione i valori di vibrazione e di emissione acustica, andranno considerati anche i periodi nei quali l'utensile sia spento, oppure acceso, ma non utilizzato. Ciò potrebbe ridurre sensibilmente l'emissione di vibrazioni e l'emissione acustica sull'intero periodo di funzionamento.

Adottare misure di sicurezza supplementari per proteggere l'operatore dall'effetto delle vibrazioni: ad esempio, sottoponendo a manutenzione l'elettroutensile e gli utensili accessori, mantenendo calde le mani e organizzando i vari processi di lavoro.

Batteria

Bosch vende elettroutensili a batteria anche senza batteria. Per sapere se nella dotazione dell'elettroutensile è compresa una batteria, leggere quanto riportato sulla confezione.

Ricarica della batteria

▶ Utilizzare esclusivamente i caricabatterie indicati nei dati tecnici. Soltanto questi caricabatterie sono adatti alle batterie al litio utilizzate nell'elettroutensile.

Avvertenza: a causa delle norme internazionali per il trasporto, le batterie al litio vengono fornite parzialmente cariche. Per assicurare la piena potenza della batteria, ricaricarla completamente prima dell'impiego iniziale.

Introduzione della batteria

Spingere la batteria carica nell'apposito alloggiamento, sino a farlo scattare udibilmente in posizione.

Rimozione della batteria

Per rimuovere la batteria, premere il tasto di sbloccaggio ed estrarla. Durante tale operazione, non esercitare forza.

La batteria è dotata di 2 livelli di bloccaggio, preposti ad impedire che la batteria stessa cada all'esterno, qualora il tasto di sbloccaggio batteria venga premuto inavvertitamente. Sino a quando la batteria è inserita nell'elettroutensile, essa viene mantenuta in posizione da un'apposita molla.

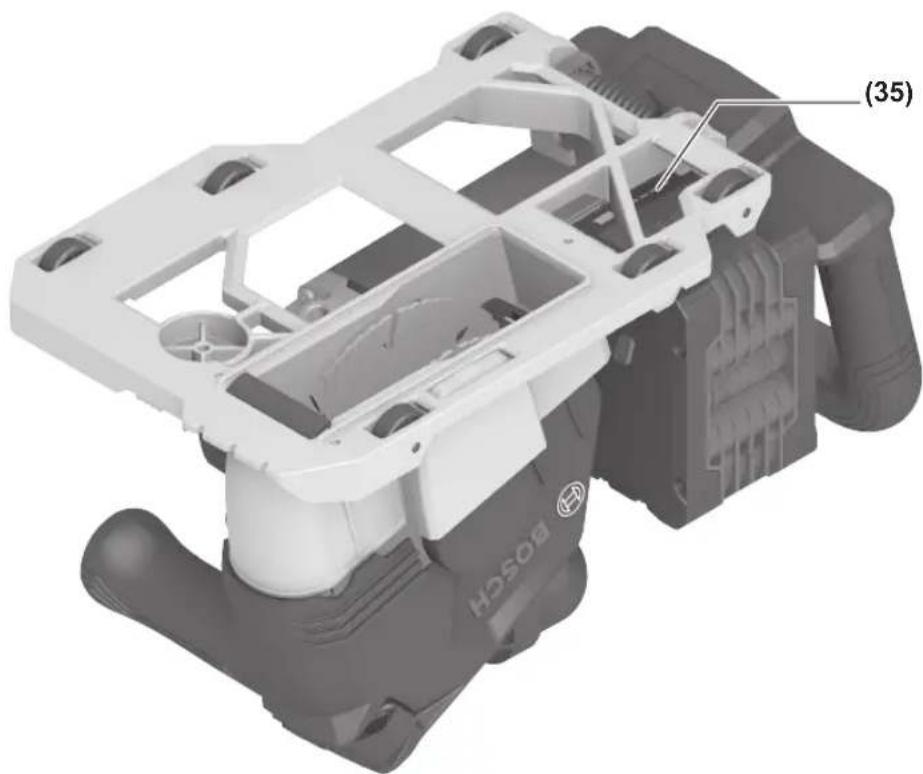

Indicatore del livello di carica della batteria

Avvertenza: non tutti i tipi di batteria dispongono di un indicatore del livello di carica.

I LED verdi dell'apposito indicatore indicano il livello di carica della batteria. Per ragioni di sicurezza, il livello di carica si può verificare esclusivamente ad elettroutensile fermo.

Per visualizzare il livello di carica, premere il tasto dell'indicatore livello di carica della batteria 📄. Giò sarà possibile anche a batteria rimossa.

Se premuto il tasto dell'indicatore livello di carica della batteria non si illumina alcun LED, ciò significa che la batteria è difettosa e che deve essere sostituita.

Tipo di batteria GBA 18V... | GBA18V...

LED Capacità

Luce fissa, 3 LED verdi 60–100%

Luce fissa, 2 LED verdi 30-60%

Luce fissa, 1 LED verde 5–30%

Luce lampeggiante, 1 LED verde 0-5%

Tipo di batteria ProCORE18V... | EXPERT18V... | EXBA18V... | CORE18V...

LED Capacità

Luce fissa, 5 LED verdi 80-100%

Luce fissa, 4 LED verdi 60-80%

Luce fissa, 3 LED verdi 40-60%

Luce fissa, 2 LED verdi 20-40%

Luce fissa, 1 LED verde 5-20%

Luce lampeggiante, 1 LED verde 0-5%

Rilevamento di guasti della batteria

EXPERT18V... | EXBA18V...

I LED degli indicatori del livello di carica della batteria, oltre al livello di carica della batteria, possono anche indicarne il rischio di guasto.

Per attivare questa funzione, tenere premuto per 3 secondo il tasto dell'indicatore del livello di carica della batteria sul processo di analisi della batteria viene segnalato da una sequenza lampeggiante dell'indicatore del livello di carica della batteria. Il risultato verrà visualizzato sull'indicatore del livello di carica della batteria.

1 LED: la batteria corre un elevato rischio di guasto. Potenza e autonomia potrebbero già

essere state ridotte. Si consiglia di sostituire la batteria.

5 LED: la batteria è in buone condizioni, con un rischio di guasto basso.

Attenzione: la valutazione del rischio di guasto della batteria funziona a due livelli e offre una valutazione semplificata. La batteria viene valutata come in buone condizioni oppure presenta un rischio di guasto elevato. Non viene visualizzata alcuna percentuale delle condizioni della batteria.

Avvertenze per l'impiego ottimale della batteria

Proteggere la batteria ricaricabile da umidità ed acqua.

Conservare la batteria esclusivamente nel campo di temperatura fra -20 °C e 50 °C. Non lasciare la batteria all'interno dell'auto, ad es. nel periodo estivo.

Pulire di tanto in tanto le fessure di ventilazione della batteria ricaricabile con un pennello morbido, pulito ed asciutto.

Una sensibile riduzione della durata del funzionamento dopo l'operazione di ricarica sta ad indicare che la batteria ricaricabile dovrà essere sostituita.

Attenersi alle indicazioni relative allo smaltimento.

Montaggio

Prima di qualsiasi intervento sull'elettroutensile (ad es. per manutenzione, sostituzione dell'accessorio ecc.), prelevare la batteria. Qualora l'interruttore di avvio/arresto venga premuto inavvertitamente, vi è rischio di lesioni.

64 | Italiano

Aspirazione polvere/aspirazione trucioli

Non eseguire lavori senza misure di contenimento della polvere. Un dispositivo di aspirazione appropriato riduce l'emissione di polveri nocive per la salute. Provvedere a una buona aerazione della postazione di lavoro. Utilizzare sempre protezioni respiratorie adeguate. Laddove possibile, utilizzare un sistema di aspirazione della polvere adatto per il materiale. Attenersi alle prescrizioni in vigore nel proprio Paese per i materiali da lavorare.

▶ Evitare accumuli di polvere nella postazione di lavoro. Le polveri si possono incendiare facilmente.

Requisiti per l'aspiratore

Diametro nominale del tubo flessibile consigliato	mm	≥ 28
Depressione richiesta ^A)	mbar	≥ 140
	hPa	≥ 140
Portata richiesta ^A)	l/s	≥ 23
	m ^3 /h	≥ 82,8
Efficienza consigliata del filtro Classe di polve-
		ri M ^B)

A) Valore di potenza del collegamento dell'aspiratore dell'elettroutensile
B) Conformemente a IEC/EN 60335-2-69
Osservare le istruzioni dell'aspiratore. In caso di deterioramento delle prestazioni di aspirazione, interrompere il lavoro e risolvere il problema.

Aspirazione esterna (vedere fig. B)

Il manicotto di aspirazione (2) si può ruotare liberamente.

Innestare un tubo flessibile di aspirazione (30) (accessorio) nel manicotto di aspirazione (2). Collegare il tubo flessibile di aspirazione (30) a un aspiratore (accessorio). All'ultima pagina delle presenti istruzioni è riportata una panoramica dei collegamenti ai vari tipi di aspiratori.

Si consiglia di utilizzare tubi flessibili antistatici ed aspiratori con caratteristiche dissipative. Pur essendo possibile utilizzare anche tubi flessibili ed aspiratori di tipo tradizionale, ciò non è consigliabile, a causa del rischio di cariche elettrostatiche.

Utilizzare aspiratori della classe di polveri M o H. Si consiglia l'uso di una mascherina antipolvere. La polvere minerale è nociva per la salute e potenzialmente cancerogena.

L'aspiratore dovrà essere adatto al materiale da lavorare.

Utilizzare un aspiratore speciale per l'aspirazione di polveri particolarmente nocive per la salute, cancerogene oppure polveri asciutte.

Avvertenze per l'impiego di frese per scanalature

Attenersi alle seguenti avvertenze per ridurre le emissioni di polvere durante il lavoro.

• Utilizzare esclusivamente combinazioni di fresa per scanalature e aspiratore della classe di polveri M o H consigliate da Bosch. Altre combinazioni possono comportare una raccolta e una separazione delle polveri meno efficienti.
• Attenersi alle istruzioni d'uso dell'aspiratore per la manutenzione e la pulizia dello stesso, filtri inclusi. Svuotare

immediatamente i contenitori per la raccolta polvere, quando siano pieni. Pulire con regolarità i filtri dell'aspiratore ed introdurre sempre completamente i filtri nell'aspiratore.

• Utilizzare esclusivamente i tubi flessibili di aspirazione previsti da Bosch. Non manipolare il tubo flessibile di aspirazione. Qualora frammenti di pietra penetrino nel tubo flessibile di aspirazione, interrompere il lavoro e pulire immediatamente il tubo suddetto. Prestare attenzione a non piegare il tubo flessibile di aspirazione.
• Impiegare la fresa per scanalature esclusivamente in maniera conforme.
• Utilizzare esclusivamente utensili accessori appuntiti e in perfette condizioni. Un notevole rallentamento nell'avanzamento dei lavori è sintomo di utensili accessori usurati.
• Attenersi ai requisiti generali per le postazioni di lavoro nei cantieri.
• Provvedere ad una buona aerazione.
• Garantire un'area di lavoro libera. In caso di lavori di scanalatura prolungati, l'aspiratore dovrà potersi condurre liberamente, oppure poter essere condotto per tempo.
• Indossare protezioni per l'udito, occhiali protettivi, mascherina antipolvere e, all'occorrenza, guanti. Come mascherina antipolvere, utilizzare almeno una semimaschera filtrante per particelle di classe FFP 2.
• Per pulire la postazione di lavoro, utilizzare un aspiratore di tipo adatto. Evitare di spazzare, per non sollevare la polvere depositata.

Montaggio delle mole da taglio diamantate

Per eseguire operazioni di inserimento e sostituzione di mole da taglio diamantate si raccomanda di indossare guanti di protezione.
Durante il lavoro le mole da taglio diamantate diventa-no molto calde, non toccarle prima che si siano raffreddate.
Utilizzare esclusivamente mole da taglio con rivestimento diamantato. Le mole da taglio diamantate segmentate devono presentare esclusivamente angoli di taglio negativi e fessure di massimo 10 mm tra i segmenti.

Estrazione della cuffia di protezione superiore (vedere fig. A)

Per il cambio utensile occorre estrarre completamente la cuffia di protezione superiore (17). Posizionare l'elettroutensile su una superficie solida.

Aprire l'elettroutensile con il tasto di sbloccaggio (20). Aprire la cuffia di protezione superiore (17) tramite il fermaglio (1).

Smontaggio del dispositivo di serraggio (vedere fig. A)

▶ Prima di qualsiasi intervento sull'elettroutensile (ad es. per manutenzione, sostituzione dell'accessorio ecc.), prelevare la batteria. Qualora l'interruttore di avvio/arresto venga premuto inavvertitamente, vi è rischio di lesioni.

Per bloccare il mandrino portamola, premere il pulsante di bloccaggio dell'alberino (10).

Premere il pulsante di bloccaggio dell'alberino esclusivamente a mandrino portamola fermo. In caso contrario, l'elettroutensile potrebbe subire dei danni.
- Per l'utilizzo del dado di serraggio (27): allentarlo con una chiave a due perni (28).
- Per l'utilizzo del dado di serraggio rapido con staffa (25): sollevare la staffa del dado di serraggio rapido e ruotare il dado di serraggio rapido (25) con forza in senso antiorario. Per allentare un dado di serraggio rapido inceppato, utilizzare una chiave a due perni.
- Per l'utilizzo del dado di serraggio rapido (26): ruotare l'anello zigrinato in senso antiorario. Per allentare un dado di serraggio rapido inceppato, utilizzare una chiave a due perni.

Rimuovere gli spessori (24) e la flangia di montaggio (22).

Pulire il mandrino portamola (21) e tutte le parti da montare.

Determinazione della larghezza della scanalatura

La larghezza della scanalatura si determina a partire dal numero di spessori (24) tra le due mole da taglio diamantate (23) e dallo spessore delle mole stesse.

La larghezza della scanalatura si calcola nel modo seguente: Larghezza della scanalatura = spessore degli spessori + spessore delle mole da taglio diamantate.

La larghezza della scanalatura possibile è riportata nel paragrafo «Dati tecnici». (vedi «Dati tecnici», Pagina 62).

L'elettroutensile può essere utilizzato con una o due mole da taglio diamantate.

Montaggio del dispositivo di serraggio (vedere fig. A)

Posizionare la flangia di montaggio (22) sul mandrino portamola (21). La flangia di montaggio deve essere posizionata correttamente sul mandrino portamola con il suo innesto di rotazione.

Posizionare la mola da taglio diamantata (23) e la mola da taglio diamantata (24) sulla flangia di montaggio (22).

Indipendentemente dalla larghezza desiderata della scanalatura, occorre montare sempre tutti i distanziali forniti in dotazione. In caso contrario, la mola da taglio diamantata (23) potrebbe staccarsi durante il funzionamento e causare lesioni.

Numero di spessori necessari:

4 spessori, ciascuno con uno spessore di 6 mm

3 spessori, ciascuno con uno spessore di 4 mm

Tra due mole da taglio diamantate (23) deve essere montato almeno uno spessore (24).

Avvertenza: è consentito il solo utilizzo di mole da taglio diamantate. L'impiego di mole da taglio legate rinforzate non è consentito!

In fase di montaggio delle mole da taglio diamantate, accertarsi che le frecce del senso di rotazione sulle mole stesse e il senso di rotazione dell'elettroutensile (vedere la freccia del senso di rotazione (29) sulla cuffia di protezione superiore) coincidano.

Per bloccare il mandrino portamola, premere il pulsante di bloccaggio dell'alberino (10).

• Per l'utilizzo del dado di serraggio (27): avvitarlo e serrarlo con una chiave a due perni (28).
• Per l'utilizzo del dado di serraggio rapido con staffa (25): sollevare la staffa del dado di serraggio rapido e ruotare il dado di serraggio rapido con forza in senso orario. Riabbassare dunque la staffa per fissare il dado di serraggio rapido. Serrare sul solo bordo della mola non sarà sufficiente.
• Per l'utilizzo del dado di serraggio rapido (26): avvitare il dado di serraggio rapido e ruotare la mola da taglio con forza in senso orario.

Bloccare la cuffia di protezione superiore (17) con il fermaglio (1). Successivamente, ruotare la cuffia di protezione verso l'interno fino a quando lo sbloccaggio (20) si innesta udibilmente in posizione.

Quando si lavora con 2 mole da taglio diamantate (23), sostituirle sempre in coppia.

La sequenza di montaggio è riportata alla pagina con rappresentazione grafica.

Indicatore posizione mola

Sono presenti tre marcature per l'indicazione delle posizioni delle mole da taglio diamantate (13).

• Marcatura interna: indica la posizione della mola da taglio diamantata interna (23) quando tra la flangia di montaggio (22) e questa mola non sono inseriti spessori (24).
• Marcatura centrale: mostra il centro geometrico tra la mo- la da taglio diamantata interna e quella esterna.
• Marcatura esterna: mostra la posizione della mola da taglio diamantata esterna (23) quando questa è posizionata completamente all'esterno, vale a dire che dopo non sono più inseriti ulteriori spessori (24).

Funzionamento

Preselezione della profondità di taglio

▶ La preselezione della profondità di taglio deve avvenire esclusivamente ad elettroutensile spento.

La rotellina di regolazione dell'asta di profondità (11) consente di preselezionare la profondità di taglio desiderata. Regolare la profondità di taglio desiderata delle mole da taglio diamantate ruotando la rotellina di regolazione dell'asta di profondità (11) verso l'interno, in modo che la marcatura a forma di freccia (19) della piastra di base (8) indichi il valore della profondità di taglio desiderata (12). Accertarsi che la rotellina di regolazione dell'asta di profondità sia bloccata in posizione (11). Se la rotellina non è bloccata in posizione, durante il funzionamento la profondità di taglio effettiva potrebbe variare e raggiungere valori superiori o inferiori. A causa dell'usura delle mole da taglio diamantate, la profondità di taglio effettivamente raggiunta può risultare inferiore al valore della profondità di taglio impostato (12). Prima dell'utilizzo, misurare la profondità di penetrazione effettiva delle mole da taglio diamantate. La profondità di taglio può

66 | Italiano

essere regolata su 10 mm, 15 mm, 20 mm, 25 mm, 30 mm, 35 mm, 40 mm o MAX. L'impostazione MAX garantisce la profondità di taglio massima raggiungibile per ogni condizione di usura delle mole da taglio diamantate.

Messa in funzione

Accensione/spegnimento

▶ Prima della messa in funzione, verificare che la cuffia di protezione superiore (17) sia innestata in posizione di uscita. La posizione di uscita si raggiunge quando il gancio (32) è scattato in posizione (31) nella staffa. In caso contrario, le mole da taglio diamantate potrebbero entrare a contatto con il pezzo e, all'accensione, si rischia di perdere il controllo dell'elettroutensile.
Controllare la mola da taglio diamantata prima di utilizzarla. La mola da taglio diamantata dovrà essere montata correttamente e dovrà poter ruotare liberamente. Eseguire un test di funzionamento per almeno 1 minuto, in assenza di carico. Non utilizzare mole da taglio diamantate danneggiate, ovalizzate o che presentino vibrazioni. Mole da taglio diamantate danneggiate possono frantumarsi e causare lesioni.

Per accendere l'elettroutensile, spostare la levetta (7) e premere l'interruttore di avvio/arresto (6). Rilasciare la levetta (7).

Per spegnere l'elettroutensile, rilasciare l'interruttore di avvio/arresto (6).

Il senso di rotazione dell'elettroutensile è verso l'impugnatura anteriore. È indicato anche da frecce (33) sulla piastra di base.

Utilizzare l'elettroutensile impugnandolo sempre con entrambe le mani dalle apposite superfici di presa.

Freno di arresto graduale

L'elettroutensile dispone di un freno di arresto graduale elettronico. In caso di spegnimento dell'elettroutensile o di interruzione dell'alimentazione elettrica, l'utensile accessorio si arresta entro pochi secondi.

Avviamento dolce

L'avviamento dolce elettronico limita la coppia all'accensione e consente un avvio graduale dell'elettroutensile.

Avvertenza: se l'elettroutensile, subito dopo l'accensione, funziona al massimo numero di giri, è presente un'avaria del sistema di avviamento dolce e della protezione contro il riavvio accidentale. In tale caso, l'elettroutensile deve essere inviato immediatamente al Servizio Assistenza Clienti. Per gli indirizzi, vedere il paragrafo «Servizio di assistenza e consulenza tecnica».

Protezione contro il riavvio accidentale

La protezione contro il riavvio accidentale impedisce l'avvio incontrollato dell'elettroutensile dopo un'interruzione dell'alimentazione.

Per rimettere in funzione l'elettroutensile, portare l'interruttore di avvio/arresto (6) in posizione di spegnimento e riaccendere l'elettroutensile.

Avvertenze operative

▶ Prestare attenzione, qualora si realizzino intagli in pareti portanti: vedere il paragrafo «Avvertenze riguardo alla statica».
▶ Non sollecitare l'elettroutensile al punto tale da comportarne l'arresto.
▶ Serrare il pezzo in lavorazione, qualora il suo peso non consenta di posizionarlo in sicurezza.
▶ L'elettroutensile andrà impiegato esclusivamente per taglio a secco.

Proteggere la mola da taglio da colpi, urti e grasso. Non sottoporre la mola da taglio a pressione laterale.

- Impostare la profondità di taglio. (vedi «Preselezione della profondità di taglio», Pagina 65) Per compensare eventuali imprecisioni dovute alla rottura dell'asta, si consiglia di preselezionare una profondità di taglio inferiore di circa 5 mm alla profondità della scanalatura desiderata.

- Posizionare l'elettroutensile con le rotelle (9) sulla superficie da lavorare.

- Accendere l'elettroutensile.

- Spingere l'impugnatura anteriore verso il pezzo affinché le mole da taglio diamantate possano immergersi nel materiale oltre la piastra di base. In particolare, occorre superare una lieve resistenza iniziale.

- Muovere l'elettroutensile utilizzando le due impugnature e con un avanzamento moderato e adatto al tipo di materia-le.

- L'elettroutensile andrà sempre condotto in controrotazione. In caso contrario, esso potrebbe uscire dal taglio in modo incontrollato. Muovere l'elettroutensile nella direzione di lavoro raffigurata sulla piastra di base.

- Al termine del lavoro, estrarre l'elettroutensile dalla scanalatura con il motore acceso.

- Spegnere l'elettroutensile.

- Una molla di richiamo e una resistenza iniziale impediscono congiuntamente la fuoriuscita delle mole da taglio diamantate quando si dispone l'elettroutensile in posizione normale verticale sul pavimento o sul tavolo. Se l'elettroutensile è nella posizione di partenza, vale a dire che la staffa (31) è innestata nel gancio (32), sussiste in tal modo solo un rischio contenuto che l'elettroutensile, se acceso inavvertitamente, si sposti o danneggi la superficie (per via della resistenza di attrito tra le mole da taglio diamantate in rotazione e la superficie d'appoggio). Tuttavia, se l'elettroutensile non si trova nella posizione di partenza in seguito a un'applicazione della forza (ad es., se è stato poggiato con troppa intensità), le mole da taglio diamantate possono colpire la superficie e poggiarvisi per un breve istante.

Non frenare le mole da taglio diamantate in rallentamento esercitando una contropressione laterale.

Durante il lavoro le mole da taglio diamantate diventa-no molto calde, non toccarle prima che si siano raffreddate.

(34)

Rimuovere l'asta rimasta nel materiale con l'attrezzo di rottura (34).

I tagli curvi non sono possibili dal momento che, altrimenti, le mole da taglio diamantate rischiano di bloccarsi nel pezzo. In operazioni di taglio di laminati, devono essere sostenute o poggiate su una superficie solida.

Quando si realizzano aperture murarie (ad es., con un martello perforatore), si può impedire lo sfaldamento del materiale sulla superficie impostando prima una scanalatura con profondità di taglio massima con la fresatrice per scanalature.

Quando si tagliano materiali particolarmente duri, ad es. calcestruzzo ad elevato contenuto di silice, la mola da taglio diamantata rischia di surriscaldarsi e quindi di danneggiarsi. Una chiara indicazione del problema sarà la formazione di scintille sulla circonferenza della mola da taglio diamantata. In tal caso, interrompere il taglio e lasciare brevemente funzionare a vuoto la mola da taglio diamantata al massimo numero di giri, in modo da lasciarla raffreddare.

Un'avvertibile riduzione nell'avanzamento del lavoro e la formazione di scintille sulla circonferenza indicano che la mola da taglio diamantata non è più affilata. La mola si potrà riaffilare eseguendo brevi intagli in un materiale abrasivo, ad es. arenaria calcarea.

Avvertenze riguardo alla statica

Gli intagli in pareti portanti dovranno essere conformi alle specifiche disposizioni nazionali. Tali prescrizioni andranno strettamente rispettate. Prima d'iniziare il lavoro, rivolgersi allo specialista in statica o architetto responsabile, oppure alla Direzione Lavori.

Manutenzione ed assistenza

Manutenzione e pulizia

Prima di qualsiasi intervento sull'elettroutensile (ad es. per manutenzione, sostituzione dell'accessorio ecc.), prelevare la batteria. Qualora l'interruttore di avvio/arresto venga premuto inavvertitamente, vi è rischio di lesioni.
Per poter garantire buone e sicure operazioni di lavoro, tenere sempre puliti l'elettroutensile e le fessure di ventilazione.
▶ Non pulire l'elettroutensile con aria compressa per evitare di sollevare polveri nocive per la salute.

Al termine del lavoro, smontare il dispositivo di serraggio e pulire tutte le parti di serraggio nonché la cuffia di protezione.

Conservare e trattare con cura l'accessorio.

Servizio di assistenza e consulenza tecnica

Italia

Tel.: [phone]

Il link ai nostri indirizzi di assistenza e alle condizioni di garanzia è riportato all'ultima pagina.

In caso di richieste o di ordinazione di pezzi di ricambio, comunicare sempre il codice prodotto a 10 cifre riportato sulla targhetta di fabbricazione dell'elettroutensile.

Smaltimento

Avviare ad un riciclaggio rispettoso dell'ambiente elettroutensili, batterie, accessori ed imballaggi non più impiegabili.

Non gettare elettroutensili e batterie/pile tra i rifiuti domestici!

Solo per i Paesi UE:

I dispositivi elettrici ed elettronici o le batterie/pile usate non più utilizzabili devono essere sottoposti/e a raccolta differenziata e smaltiti nel rispetto dell'ambiente. Utilizzare gli appositi sistemi di raccolta. A causa delle sostanze pericolose eventualmente contenute al loro interno, uno smaltimento non appropriato rischia di provocare danni all'ambiente e alla salute.

Nederlands

(1)	AIEC
(2)	(3)
(3)	(4)
