LIETOŠANAS INSTRUKCIJA GNF 18V-40 Professional BOSCH

Vispārēji drošības noteikumi elektroinstrumentiem

BRÍDINÁ-JUMS

Izlasiet visus drošibas noteikumus un instrukcijas, aplūkojiet ilustrācijas un iepazīstieties ar

specifikācijām, kas tiek piegādātas kopā ar šo elektroinstrumentu. Šeit sniegto drošības noteikumu un instrukciju neievērošana var izraisīt aizdegšanos un būt par cēloni elektriskajam triecienam vai nopietnam savainojumam.

Pēc izlasīšanas uzglabājiet šos noteikumus turpmākai izmantošanai.

Drošības noteikumos lietotais apzimējums "elektroinstruments" attiecas gan uz Jūsu tikla elektroinstrumentiem (ar elektrokabeli), gan arī uz akumulatora elektroinstrumentiem (bez elektrokabela).

Drošība darba vietā

▶ Uzturiet savu darba vietu tīru un labi apgaismotu. Nekārtīgās un tumšās vietās var viegli notikt nelaimes gadījums.
Nedarbiniet elektroinstrumentus sprādzienbīstamā atmosfērā, piemēram, viegli uzliesmojošu šķidrumu tuvumā un vietās ar paaugstinātu gāzu vai putekļu saturu gaisā. Darba laikā elektroinstruments nedaudz dzirksteļo, un tas var izsaukt viegli degošu putekļu vai tvaiku aizdegšanos.
Darbinot elektroinstrumentu, nelaujiet bērniem un nepiederošām personām tuvoties darba vietai. Citu personu klātbūtne var novērst uzmanību, kā rezultātā jūs varat zaudēt kontroli pār elektroinstrumentu.

Elektrodrošiba

▶ Nelietojiet elektroinstrumentu lietus laikā, neturiet to mitrumā. Mitrumam iekļūstot elektroinstrumentā, pieaug risks saņemt elektrisko triecienu.

Personiskā drošība

Strādājot ar elektroinstrumentu, saglabājiet paškontroli un rīkojieties saskaņā ar veselo saprātu. Pārtrauciet darbu, ja jūtaties noguris vai ari atrodaties narkotiku, alkohola vai medikamentu iespaidā. Strādājot ar elektroinstrumentu, pat viens neuzmanības mirklis var būt par cēloni nopietnam savainojumam.
Lietojiet individuālo darba aizsargaprīkojumu. Darba laikā vienmēr nēsājiet aizsargbrilles. Individuālā darba aizsargaprīkojuma (putekļu maskas, neslīdošu apavu un aizsargkiveres vai ausu aizsargu) lietošana noteiktos apstākļos laus samazināt savainošanās risku.
▶ Nepieļaujiet elektroinstrumenta patvalīgu ieslēgšanos. Pirms elektroinstrumenta pievienošanas elektrotīklam, akumulatora ievietošanas vai

iznemšanas, kā arī pirms elektroinstrumenta pārnešanas pārliecinieties, ka tas ir izslėgts. Pārnesot elektroinstrumentu, ja pirksts atrodas uz ieslėdzėja, kā arī pievienojot to elektrobarošanas avotam laikā, kad elektroinstruments ir ieslėgts, var viegli notikt nelaimes gadijums.

Pirms elektroinstrumenta ieslēgšanas izņemiet no tā regulējošos rīkus vai atslēgas. Regulējošais rīks vai atslēga, kas ieslēgšanas brīdī atrodas elektroinstrumenta kustīgajās daļās, var radīt savainojumu.
▶ Nesniedzieties pārāk tālu. Jebkurā situācijā saglabājiet līdzsvaru un stingru stāju. Tas atvieglos elektroinstrumenta vadišanu neparedzētās situācijās.
▶ Nēsājiet darbam piemērotu apgērbu. Darba laikā nenēsājiet brīvi plandošas drēbes un rotaslietas. Netuviniet garus matus un drēbes kustošām dalām. Valīgas drēbes, rotaslietas un gari mati var iekerties kustošajās dalās.
Ja elektroinstrumenta konstrukcija lauj tam pievienot puteklu uzsükšanas vai savākšanas, nodrošiniet, lai tā būtu pievienota un tiktu pareizi lietota. Pielietojot puteklu savākšanu, samazinās to kaitīgā ietekme uz veselibu.
▶ Nepalaujieties uz iemaņām, kas iegūtas, bieži lietojot instrumentus, neieslīgstiet pašapmierinātībā un neignorējiet instrumenta drošas lietošanas principus. Neuzmanīgas rīcības dēļ dažās sekundes daļās var gūt nopietnu savainojumu.

Saudziga apiešanās un darbs ar elektroinstrumentiem

▶ Nepārslogojiet elektroinstrumentu. Ikvienam darbam izvēlieties piemērotu elektroinstrumentu. Elektroinstruments darbojas labāk un drošāk pie nominālās slodzes.
▶ Nelietojiet elektroinstrumentu, ja to ar ieslėdzėja palīdzību nevar ieslėgt un izslėgt. Elektroinstruments, ko nevar ieslėgt un izslėgt, ir bīstams lietošanai un to nepieciešams remontēt.
Pirms elektroinstrumenta regulēšanas, piederumu nomaiņas vai novietošanas uzglabāšanai atvienojiet tā elektrokabela kontaktdakšu no barojošā elektrotīkla vai izņemiet no tā akumulatoru, ja tas ir izņemams. Šādi iespējams novērst elektroinstrumenta nejaušu ieslēgšanos.
Ja elektroinstruments netiek lietots, uzglabājiet to piemērotā vietā, kur elektroinstruments nav sasniedzams bērniem un personām, kuras neprot ar to rīkoties vai nav iepazinušās ar šiem noteikumiem. Ja elektroinstrumentu lieto nekompetentas personas, tas var apdraudēt cilvēku veselību.
Savlaičigi apkalpojiet elektroinstrumentus un to piederumus. Pärbaudiet, vai kustigās daļas nav nobīdijušās un ir droši iestiprinātas, vai kāda no daļām nav salauzta un vai nepastāv jebkuri citi apstākļi, kas varētu nelabvēlīgi ietekmēt elektroinstrumenta darbību. Ja elektroinstruments ir bojāts, nodrošiniet, lai tas pirms lietošanas tiktu izremontēts. Daudzi

nelaimes gadijumi notiek tāpēc, ka elektroinstruments pirms lietošanas nav pienācīgi apkalpots.

▶ Uzturiet griezošos darbinstrumentus asus un tirus.

Rūpīgi kopti elektroinstrumenti, kas apgādāti ar asiem griezējinstrumentiem, ľauj strādāt daudz ražīgāk un ir vieglāk vadāmi.

Lietojiet vienigi tādus elektroinstrumentus, piederumus, darbinstrumentus utt., kas atbilst šeit sniegtajiem norādijumiem, ŋemot vērā arī konkrētos lietošanas apstāklus un veicamā darba raksturu.

Elektroinstrumentu lietošana citiem mērkiem, nekā tiem, kuriem to ir paredzējis ražotājs, ir bīstama un var novest pie neparedzamām sekām.

Uzturiet elektroinstrumenta rokturus un noturvirsmas sausas, tiras un brivas no ellas un smērvielām. Slideni rokturi un noturvirsmas traucē efektīvi rīkoties ar elektroinstrumentu un to droši vadīt neparedzētās situācijās.

Saudziga apiešanās un darbs ar akumulatora elektroinstrumentiem

Akumulatoru uzlādei lietojiet tikai ražotāja norādīto uzlādes ierīci. Ikviena uzlādes ierīce ir paredzēta tikai noteikta tipa akumulatoram, un mēginājums to lietot cita tipa akumulatoru uzlādei var novest pie uzlādes ierīces un/vai akumulatora aizdegšanās.

Lietojiet elektroinstrumentos tikai tiem ipaši paredzētus akumulatorus. Cita tipa akumulatoru lietošana var būt par cēloni savainojumam vai novest pie elektroinstrumenta un/vai akumulatora aizdegšanās.

Laikā, kad akumulators netiek lietots, nepieļaujiet, lai tā kontakti saskartos ar saspraudēm, monētām, atslēgām, naglām, skrūvēm vai citiem nelieliem metāla priekšmetiem, kas varētu veidot savienojumu starp kontaktiem, izraisot īsslēgumu. Īsslēgums starp akumulatora kontaktiem var radīt apdegumus un izraisīt aizdegšanos.

▶ Nepareizi lietojot akumulatoru, no tā var izplūst škīdrais elektrolīts; nepieļaujiet tā nonākšanu saskarē ar ādu. Ja tas tomēr ir nejauši noticis, noskalojiet elektrolītu ar ūdeni. Ja elektrolīts nonāk acīs, meklējiet ārsta palīdzību. No akumulatora izplūdušais elektrolīts var izsaukt ādas iekaisumu vai pat apdegumu.

▶ Nelietojiet akumulatoru vai elektroinstrumentu, ja tas ir bojāts vai modificēts. Bojāti vai modificēti akumulatori var radīt neparedzētas situācijas, kuru rezultātā var notikt aizdegšanās vai sprādziens, kā arī var rasties savainojuma risks.

Neturiet elektroinstrumentu vai akumulatoru uguns tuvumā vai vietā ar augstu temperatūru.

Elektroinstrumenta vai akumulatora atrašanās uguns tuvumā vai vietā, kur temperatūra pārsniedz 130 °C, var izraisīt sprādzienu.

▶ levērojiet visas uzlādēšanas instrukcijas un neuzlādējiet akumulatoru vai elektroinstrumentu pie temperatūras, kas atrodas ārpus instrukcijā norādīto pieļaujamo temperatūras vērtību diapazona robežām.

Uzlādējot akumulatoru neatbilstošā veidā vai pie temperatūras, kas atrodas ārpus pieļaujamo temperatūras vērtību diapazona robežām, tas var tikt bojāts, kā arī var pieaugt aizdegšanās risks.

Apkalpošana

Nodrošiniet, lai elektroinstrumenta remontu veiktu kvalificėts personāls, nomainai izmantojot vienīgi identiskas rezerves daļas. Tikai tā ir iespējams panākt un saglabāt vajadzīgo darba drošības līmeni.

Nekādā gadījumā neveiciet bojātu akumulatoru apkalpošanu. Akumulatoru apkalpošanu drīkst veikt tikai ražotājs vai tā pilnvaroti servisa speciālisti.

Drošības noteikumi atzāgēšanas zāgiem

Izmantojiet savā elektroinstrumentā tikai dimanta griešanas diskus. Piederums nenodrošina drošu elektroinstrumenta darbību tikai tāpēc, ka tas ir iestiprināms elektroinstrumentā.

▶ Neizmantojiet segmentētus dimanta griešanas diskus ar pozitīvu skaidlenki. Šādu dimanta griešanas disku izmantošana var palielināt savainojumu risku.

▶ Neizmantojiet segmentētus dimanta griešanas diskus ar perifēro atstarpi, kas ir lielāka par 10 mm. Šādu dimanta griešanas disku izmantošana var palielināt savainojumu risku.

Griešanas diska pieļaujamajam griešanās ātrumam jābūt ne mazākam par elektroinstrumenta maksimālo norādīto griešanās ātrumu. Piederumi, kas griežas ātrāk, nekā to nominālais ātrums, var salūzt un tikt izmesti.

- Diskus drīkst izmantot vienīgi tādā veidā, kādam tie ir paredzēti. Piemēram, neizmantojiet slīpēšanai griešanas diska sānu virsmu. Abrazīvie griešanas diski ir paredzēti materiālu apstrādei ar malas griezeļšķautni, tāpēc stiprs spiediens sānu virzienā var salauzt šos piederumus.

Kopā ar izvēlēto disku izmantojiet vienīgi nebojātu piemērotas formas un pareiza diametra balsta paplāksni. Piemērota tipa balsta paplāksne darba laikā droši atbalsta griešanas disku un samazina tā valīguma vai salūšanas iespēju.

▶ Neizmantojiet nolietotus diskus ar pastiprinošu stiegrojumu, kas paredzēti lielāka izmēra elektroinstrumentiem. Lielāka izmēra elektroinstrumentiem paredzētie diski nav derīgi izmantošanai mazākos elektroinstrumentos, kas darbojas ar lielāku griešanās ātrumu, un tāpēc var salūzt.

Jüsu griešanas diska ärëjam diametram un biezumam ir jäatbilst elektroinstrumenta konstrukcijai un izmëriem. Nepareiza izmëra griešanas diski pilnibä nenovietojas zem aizsargpärsega un apgrütina instrumenta vadību.

▶ Disku un balsta paplākšņu centrālā atvēruma izmēriem jāatbilst elektroinstrumenta darbvārpstas konstrukcijai. Diski un balsta paplāksnes, kas precīzi neatbilst elektroinstrumenta stiprinošo elementu

290 | Latviešu

konstrukcijai, nevienmērīgi griežas, loti stipri vibrē un var būt par cēloni kontroles zaudēšanai pār instrumentu.

Izmantojiet piemērotas stiprināšanas skrūves iestiprinot dimanta diskus tieši iekšējā atlokā un pārliecinieties, ka tās ir pareizi pievilktas. Ja dimanta disks nav uzstādīts pareizi, tā lidzsvars var tikt traucēts un tas var radīt diska atdališanas no instrumenta vārpstas.
▶ Nelietojiet bojātus griešanas diskus. Ik reizi pirms griešanas diska lietošanas pārbaudiet, vai tas nav atslānojies vai ieplaisājis. Ja elektroinstruments vai griešanas disks ir nokritis, pārbaudiet, vai tas nav bojāts, vai arī iestipriniet instrumentā nebojātu griešanas disku. Pēc griešanas diska apskates un iestiprināšanas laujiet elektroinstrumentam darboties ar maksimālo griešanās ātrumu brīvgaitā un nodrošiniet, ka jūs un tuvumā esošās personas neatrastos rotējošā instrumenta tiešā tuvumā. Ja konstatējat neparastas vibrācjas, nekavējoties izslēdziet elektroinstrumentu un nomainiet griešanas disku. Ja neparastas vibrācijas netiek konstatētas, turpiniet darbināt elektroinstrumentu 1 minūti. Bojātie griešanas diski šādas pārbaudes laikā parasti salūst.
Nēsājiet individuālos aizsardzības līdzekļus. Atkarībā no veicamā darba rakstura, lietojiet sejas aizsargu, drošības aizsargbrilles vai parastās aizsargbrilles. Atkarībā no apstākļiem, izmantojiet elpošanas aizsarglīdzekļus, tādus ka masku vai respiratoru, dzirdes aizsarglīdzekļus, cimdus un darbnīcas priekšautu, kas pasargā no sīkām abrazīvām vai no apstrādājamā priekšmeta atlekušām daļiņām.Acu aizsarglīdzekļiem jāspēj pasargāt lietotāja acis no lidojošajiem netīrumiem, kas rodas dažādos pielietojumos. Elpošanas aizsarglīdzeklim ir jāspēj filtrēt daļiņas, kas radušās jūsu darbības laikā. Ilgstoši atrodoties stipra trokšņa iespaidā, var rasties paliekoši dzirdes traucējumi.
Kopā ar elektroinstrumentu piegādātajam aizsargam jābūt droši nostiprinātam uz elektroinstrumenta un jāatrodas stāvokli, kas lauj panākt maksimālu darba drošību, t.i. tā, lai pret lietotāju būtu vērsta minimāla diska nenosegtā daļa. Nestāviet un neļaujiet citām tuvumā esošajām personām stāvēt vietā, ko šķerso diska rotācijas plakne. Aizsargs palīdz pasargāt lietotāju no prom lidojošiem salūzuša griešanas diska fragmentiem un novērš nejaušu pieskaršanos griešanas diskam.
▶ Sekojiet, lai citas tuvumā esošas personas atrastos drošā attālumā no darba vietas. Ikvienai personali, kas tuvojas darba vietai, jānēsā individuālie aizsardzības līdzekļi. Apstrādājamā priekšmeta atlūzas vai salūzuša griešanas diska daļas var lidot prom un nodarīt kaitējumu cilvēku veselībai arī ievērojamā attālumā no darba vietas.
▶ Nedarbiniet elektroinstrumentu viegli uzliesmojošu materiālu tuvumā. Lidojošas dzirksteles var aizdedzināt šādus materiālus.
▶ Veicot darbības, kuru laikā griešanas disks var skart slēptus elektrovadus, turiet elektroinstrumentu tikai aiz izolētajām roktura dalām. Griešanas diska saskare ar

spriegumnesošu vadu var padarīt elektroinstrumenta atklātās metāla daļas spriegumnesošas, kā rezultātā lietotājs var saņemt elektrisko triecienu.

▶ Nekad nenolieciet elektroinstrumentu, pirms griešanas disks nav pilnīgi apstājies. Rotējošais griešanas disks var iekerties virsmā, kā rezultātā elektroinstruments var tikt izrauts no lietotāja rokām un klūt nevadāms.
▶ Nedarbiniet elektroinstrumentu laikā, kad tas tiek pārvietots. Lietotāja apgērbs nejauši saskaroties ar griešanas disku var iekerties tajā, izraisot griešanas diska saskaršanos ar jūsu kerneni.
▶ Regulāri tīriet elektroinstrumenta ventilācijas atveres. Dzinēja ventilators ievelk puteklus instrumenta korpusā, kur tie izkräjas, bet liela metāla puteklu daudzuma uzkrāšanās var klūt par cēloni elektrotraumai.

Atsitiens un ar to saistitie brīdinājumi

Atsitiens ir pēkšna instrumenta reakcija, iekeroties vai iestrēgstot rotējošam griešanas diskam. Rotējoša diska iekeršanās vai iestrēgšana izraisa tā pēkšņu apstāšanos, kā rezultātā elektroinstruments nekontrolēti pārvietojas virzienā, kas ir pretējs griešanas diska kustības virzienam iestrēgšanas vietā.

Piemēram, ja griešanas disks iekeras vai iestrēgst apstrādājamajā priekšmetā, tajā iegremdētā diska mala var izrauties no apstrādājamā materiāla vai izraisīt atsitienu. Šādā gadījumā griešanas disks var atlekt lietotāja virzienā vai arī prom no viņa, atkarībā no griešanas diska rotācijas virziena attiecībā pret iestrēgšanas punktu. Turklāt, šādos apstākļos griešanas diski var salūzt.

Atsitiens ir sekas elektroinstrumenta nepareizai vai neprasmigai lietošanai, un no tā var izvairīties, ievērojot zināmus piesardzības pasākumus, kas aprakstīti tālāk.

▶ Stingri turiet elektroinstrumentu ar abām rokām un novietojiet kernenii un rokas tā, lai vislabāk pretotos atsitiena spēkam. Vienmēr izmantojiet papildrokturi, ja tāds ir piegādāts, lai elektroinstrumenta palaišanas brīdī saglabātu maksimālu kontroli pār atsitienu vai reaktīvo griezes momentu. Veicot atbilstošus piesardzības pasākumus, lietotājs spēj efektīvi pretoties atsitienam un reaktīvajam griezes momentam.
Netuviniet rokas rotējošam griešanas diskam. Atsitiena gadījumā griešanas disks var skart lietotāja roku.
Izvairieties atrasties vietā, kurp atsitiena gadijumā varētu pārvietoties elektroinstruments. Atsitiena brīdī elektroinstruments pārvietojas virzienā, kas pretējs ir griešanas diska kustības virzienam iestrēgšanas vietā.
levērojiet īpašu piesardzību, strādājot stūru un asu malu tuvumā. Nepie|aujiet griešanas diska lēkāšanu vai iekeršanos.Saskaroties ar stūriem vai asām malām, rotējošais griešanas disks izliecas, kas var būt par cēloni kontroles zaudēšanai pār elektroinstrumentu vai atsitienam.
▶ Nemēginiet veikt izliektu griezumu. Pārslogojot griešanas disku, slodze palielinās un izraisa diska sagriešanos vai iestrēgšanu griezumā, palielinot atsitiena

vai diska salūšanas iespēju, kas var novest pie nopietniem savainojumiem.

▶ Neiestipriniet elektroinstrumenta kēdes zāgi, koka grebšanas asmeni vai zāga asmeni ar zobiem. Šādu asmeņu izmantošana bieži izraisa atsitienu vai kontroles zaudēšanu pār instrumentu.
▶ Neizdariet pārāk lielu spiedienu uz griešanas disku un nepieļaujiet tā iestrēgšanu. Nemēginiet veidot pārāk dzilus griezumus. Pārslogojot griešanas disku, slodze palielinās un izraisa diska sagriešanos vai iestrēgšanu griezumā, palielinot atsitiena vai diska salūšanas iespēju.
Jebkāda iemesla dēl pārtraucot darbu vai iestrēgstot griešanas diskam, izslēdziet elektroinstrumentu un turiet to nekustīgi, līdz griešanas disks pilnīgi apstājas. Nemēginiet izvilkt no griezuma vēl rotējošu griešanas disku, jo šāda rícība var radīt atsitienu. Noskaidrojiet un novērsiet griešanas diska iestrēgšanas cēloni.
Neatsāciet griešanu, ja griešanas disks atrodas griezumā. Laujiet griešanas diskam sasniegt pilnu griešanās ātrumu, un tikai tad uzmanīgi ievadiet disku griezumā. Ja elektroinstruments tiek ieslēgts griešanas diskam atrodoties griezumā, tas var iestrēgt griezuma vietā vai izlekt no tās, kā ari var rasties atsitiens.
Lai samazinātu atsitiena risku, iestrēgstot griešanas diskam, atbalstiet griežamā materiāla loksnes vai liela izmēra apstrādājamos priekšmetus. Lieliem priekšmetiem ir tendence saliekties pašiem sava svara iespaidā. Balsti ir jānovieto zem apstrādājamā priekšmeta abās griešanas diska pusės – gan griezuma līnijas tuvumā, gan ari priekšmeta malā.
▶ levērojiet īpašu piesardzību, veidojot padzilīnājumus sienās vai citos objektos, kas nav aplūkojami no abām pusēm. legremdējamais griešanas disks var skart gāzes vadu, ūdensvadu, elektropārvades līniju vai citu objektu, kas var izraisīt atsitienu.

Papildu drošības noteikumi

Nēsājiet ausu aizsargus, aizsargbrilles, putekļu aizsargmasku un aizsargcimdus. Izmantoj

putekļu aizsargmasku, kas efektivitātes ziņā neatpaliek no daļiņas filtrējošas klases FFP 2 pusmaskas.

▶ Nostipriniet apstrādājamo priekšmetu. lestiprinot apstrādājamo priekšmetu skrūvspīlēs vai citā stiprinājuma ierīcē, strādāt ir drošāk, nekā tad, ja tas tiek turēts ar rokām.
Lietojot piemērotu metālmeklētāju, pārbaudiet, vai apstrādes vietu neškērso slēptas komunālapgādes līnijas, vai ari griezieties pēc konsultācijas vietējā komunālās saimniecības iestādē. Darbinstrumenta saskaršanās ar elektropārvades līniju var izraisīt aizdegšanos vai būt par cēloni elektriskajam triecienam. Bojājums gāzes pārvades līnijā var izraisīt sprādzienu. Kontakta rezultātā ar ūdensvada cauruli, var tikt bojātas materiālās vērtības.

▶ Nepieskarieties griešanas diskam, pirms tas nav atdzisis. Darba laikā griešanas disks stipri sakarst.
Darba laikā stingri turiet elektroinstrumentu ar abām rokām un ienemiet stabilu kermana stāvokli. Elektroinstrumentu ir drošak vadīt ar abām rokām.
Bojājuma vai nepareizas lietošanas rezultātā akumulators var izdalīt kaitīgus izgarojumus. Akumulators var aizdegties vai sprāgt. ielaidiet telpā svaigu gaisu un smagākos gadījumos meklējiet ārsta palīdzību. Izgarojumi var izraisīt elpošanas celu kairinājumu.
▶ Neatveriet akumulatoru un neveiciet tam nekādas modifikācijas. Pastāv isslēguma risks.
▶ ledarbojoties uz akumulatoru ar smailu priekšmetu, piemēram, ar naglu vai skrūvgriezi, kā arī ārēja spēka iedarbības rezultātā akumulators var tikt bojāts. Tas var radīt iekšēju isslēgumu, kā rezultātā akumulators var aizdegties, dūmot, eksplodēt vai pārkarst.
Lietojiet akumulatoru vienigi ražotāja izstrādājumos. Tikai tā akumulators tiek pasargāts no bīstamām pārslodzēm.

Sargājiet akumulatorus no karstuma, piemēram, no ilgstošas saules staru iedarbības, kā arī no uguns, netīrumiem, ūdens un mitruma.

Pastāv sprādziena un ësslēguma risks.

Izstrādājuma un tā funkciju apraksts

Izlasiet drošibas noteikumus un norādijumus lietošanai. Drošibas noteikumu un norādijumu neievērošana var izraisīt aizdegšanos un būt par cēloni elektriskajam triecienam vai nopietnam savainojumam.

Nemiet vērā attēlus lietošanas pamācības sākuma daļā.

Paredzētais lietojums

Elektroinstruments ir paredzëts lietošanai kopā ar M vai H putekļu klases vakuumsūcēju. Ja nepieciešama fiksēta pielikšana pie pamatplāksnes, lai veidotu rievas galvenokārt minerālmaterialos (piem., mūrī, smilšakmens un kalakmens materialos, kā arī betonā), darba veikšanas laikā nav jālieto ūdens.

Attēlotās sastāvdaļas

Attēloto komponentu numerācija atbilst karstā elektroinstrumenta attēlojumam grafiskajā lapā.

(1) Augšējā aizsargpārsega atvēršanas aizdare
(2) Uzsükšanas iscaurule
(3) Klipsis kabelu izvilkšanai (bez funkcijas)
(4) Akumulators ^a)
(5) Akumulatora atblokēšanas taustiņš ^a)
(6) leslēdzējs/izslēdzējs
(7) Mélite ieslēdzēja/izslēdzēja aktivizēšanai

292 | Latviešu

(8) Pamatplāksne

(9) Sliedes rullitis

(10) Taustiņš darbvārpstas fiksēšanai

(11) Dziluma ierobežotaja iestatišanas rats (griešanas dziluma iestatišana)

(12) lestatītais zāgēšanas dzilums

(13) Diska pozicijas indikators (2x)

(14) Aizsargliste

(15) Apakšējais aizsargpārsegs

(16) Dziluma ierobežotājs

(17) Augšējais aizsargpārsegs

(18) Rokturis (ar izolētu noturvirsmu)

(19) Bultiņa iestatītā griešanas dziljuma indikācijai

(20) Atbrīvošanas taustiņš

(21) Slīpēšanas darbvārpsta

(22) Balstpaplāksne

(23) Dimanta griešanas disks

(24) Distanceri (7x)

(25) Ātrspilējošais uzgrieznis ar skavu

(26) Rokas piespiedējuzgrieznis SDS-clic ^a)

(27) Piespiedējuzgrieznis ^a)

(28) Piespiedējuzgriežna divizcīlņu uzgriežņu atslēga ^a)

(29) Griešanās virziena bultiņa

(30) Uzsūkšanas šlūtene ^a

(31) Lokveida turētājs

(32) Ākis

(33) Bultiņa uz pamatplāksnes (darbības virziens)

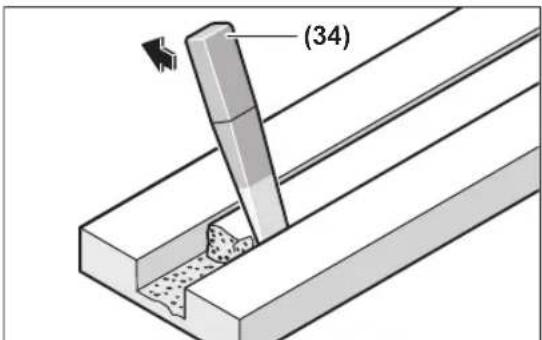

(34) Nonemšanas instruments

(35) Akumulatora uzlādes pakāpes rādījums ^a)

a) Šie piederumi neietilpst standarta piegādes komplektā.

Tehniskie dati

Rievu frēze GNF18V-40
Izstrādājuma numurs		3 601 FC5 0..
Nominālais spriegums V= 18
Nominālais brīvgaitas griezes momentsA)	min ^-1	4700
Maks. dimanta griešanas diska diametrs	mm 150
Strādājot ar vienu dimanta griešanas disku
– Min. griešanas diska biezums	mm 2,0
– Maks. griešanas diska biezums	mm 2,5
Strādājot ar 2 dimanta griešanas diskiem
– Min. griešanas diska biezums	mm 2 × 2,0

Rievu frêze GNF18V-40

-Maks. griešanas diska biezums	mm 2 × 2,5
Atvērums stiprināšanai mm 22,23
Darbvārpstas vītne M14
Griešanas dzilums ^B)	mm 10-40
Rievas platums ^C)	mm 2-39
Svars ^D)	kg 4,2
Izskrējiena bremze ●
Pakāpeniska palaišana ●
Aizsardzība pret atkārtotu ieslēgšanos	●
ieteicamā apkārtējā gaisa temperatūra uzlādes laikā	°C 0 ... +35
Pielaujamā apkārtējā gaisa temperatūra ekspluatācijas laikā ^E) un glabāšanas laikā	°C -20 ... +50
Saderigie akumulatori	GBA18V...GBA 18V...ProCORE18V...EXPERT18V...EXBA18V...CORE18V...
leteicamie akumulatori, lai jauda būtu maksimāla.	EXPERT18V... ≥ 8,0 Ah
ieteicamās uzlādes ierīces	GAL18...GAL 18...GAL 36...GAL12V/18...GAL 12V/18...GAX 18...EXAL18...

A) Nominālais tukšgaitas apgriezienu skaits atbilst standartam IEC 62841-2-22, nodrošinot piemērotu darba instrumentu izvēli. Reālais tukšgaitas apgriezienu skaits nedrikst pārsniegt nominālo apgriezienu skaitu, tādēļ tas ir mazāks.
B) Atkaribā no diska tipa un nodiluma. Maksimālo griešanas dzilumu var sasniegt ar jaunu dimanta griešanas disku, kura diametrs ir 150 mm.
C) atkaribā no dimanta griešanas diska biezuma
D) ar balstpaplāksni (22), distanceriem (24), piespiedējuzgriezni (25) un bez akumulatora (akumulatora svars ir pieejams vietně www.bosch-professional.com)
E) ierobežota jauda pie temperatūras vērtībām < 0 °C
Tehniskie dati ir noteikti ar akumulatoru EXPERT18V 15,0 Ah.
Vērtības var atšķirties atkarībā no konkrētā izstrādājuma un izmantošanas vai apkārtejās vides apstākliem. Plašaku informāciju skatiet vietnē www.bosch-professional.com/wac.

Informācija par troksni un vibrāciju

Trokšna emisijas vērtības ir noteiktas atbilstīgi IEC 62841-2-22.

Elektroinstrumenta raditā trokšna pēc A raksturlīknes izsvērtās tipiskās vērtības ir šādas: skaņas spiediena limenis 103 dB(A); akustiskās jaudas limenis 111 dB(A). Mērījumu nenoteiktība K = 3 dB.

Lietojiet dzirdes aizsarglidzeklus!

Svārstību vērtības a h (pastāvīgas svārstības), p F (atkārtotas triecienu svārstības) un mērijuma nenoteiktība K ir noteiktas atbilstīgi IEC 62841-2-22:

$$ a _ {n} = 3, 7 \mathrm{m} / \mathrm{s} ^ {2} (K = 1, 5 \mathrm{m} / \mathrm{s} ^ {2}), a _ {\mathrm{pF}} = 8 5 \mathrm{m} / \mathrm{s} ^ {2} (K = 6 \mathrm{m} / \mathrm{s} ^ {2}) $$

Šajā pamācībā norādītais vibrācijas limenis un instrumenta raditā trokšņa vērtība ir izmērīta atbilstoši standartā noteiktajai procedūrai un var tikt izmantota

elektroinstrumentu savstarpējai salīdzināšanai. To var izmantot ari vibrācijas un troksņa radītās papildu slodzes iepriekšējai novērtēšanai.

Šeit norādītais svārstību līmenis un instrumenta radītā trokšņa vērtība ir attiecināma uz elektroinstrumenta galvenajiem pielietojuma veidiem. Ja elektroinstruments tiek lietots netipiskiem mērķiem, kopā ar netipiskiem darbinstrumentiem vai nav vajadzīgajā veidā apkalpots, tā svārstību līmenis un radītā trokšņa vērtība var atšķirties no šeit norādītajām vērtībām. Tas var ievērojami palielināt svārstību un trokšņa radīto papildu slodzi kopējam darba laika posmam.

Lai precīzi izvērtētu svārstību un trokšna radīto papildu slodzi zināmam darba laika posmam, jāņem vērā arī laiks, kad elektroinstruments ir izslēgts vai arī darbojas, taču faktiski netiek izmantots paredzētā darba veikšanai. Tas var ievērojami samazināt svārstību un trokšna radīto papildu slodzi kopējam darba laika posmam.

Veiciet papildu pasākumus, lai pasargātu strādājošo personu no vibrācijas kaitīgās iedarbības, piemēram, savlaicīgi veiciet elektroinstrumenta un darbinstrumentu apkalpošanu, uzturiet rokas siltas un pareizi plānojiet darbu.

Akumulators

Bosch pārdod akumulatora elektriskos darbinstrumentus ari bez akumulatora. Tas, vai Jūsu elektriskā darbinstrumenta piegādes komplektācijā ir iekļauts akumulators, ir norādīts uz iesaiņojuma.

Akumulatora uzlāde

Izmantojiet vienīgi tehniskajos datos norāditās uzlādes ierīces. Vienīgi šī uzlādes ierīce ir piemērota jūsu elektroinstrumentā izmantojamā litija-jonu akumulatora uzlādei.

Norāde: atbilstoši starptautiskajiem kravu pārvadāšanas noteikumiem litija jonu akumulatori tiek piegādāti dalēji uzlādētā stāvokli. Lai nodrošinātu pilnu akumulatora jaudu, pirms pirmās lietošanas reizes pilnībā uzlādējiet akumulatoru.

Akumulatora ielikšana

levietojiet uzlādēto akumulatoru akumulatora stiprinājumā, līdz tas tiek nofiksēts.

Akumulatora iznemšana

Lai iznemtu akumulatoru, nospiediet akumulatora atbrivošanas taustinu un izvelciet akumulatoru.

Nedarbojieties ar spēku.

Akumulatoram 2 ir divpakāpju fiksators, kas neļauj tam izkrist, kad nejauši nospiež akumulatora atbrīvošanas pogu. Kamēr akumulators ir ielikts elektroinstrumentā, to notur atspere.

Akumulatora uzlādes pakāpes indikators

Piezime: ne visiem akumulatoru tipiem ir uzlādes līmeņa indikators.

Akumulatora uzlādes pakāpes indikatora zalās LEDs diodes parāda akumulatora uzlādes pakāpi. Vadoties no drošības apsvērumiem, uzlādes pakāpe ir nolasāma tikai tad, ja elektroinstruments atrodas miera stāvokli.

Lai nolasitu akumulatora uzlādes pakāpi, nospiediet akumulatora uzlādes pakāpes nolasīšanas taustinu evai. K. Tas iespējams ari tad, ja akumulators ir izņemts no elektroinstrumenta.

Ja pēc akumulatora uzlādes pakāpes nolasišanas taustiņa nospiešanas neiedegas neviena no uzlādes pakāpes indikatora LED diodēm, tas nozīmē, ka akumulators ir bojāts un to nepieciešams nomainīt.

Akumulatora tips GBA 18V... | GBA18V...

LED Uzlādes limenis

Pastāvīgi deg 3 zaļas LED diodes 60–100%

Pastāvīgi deg 2 za|as LED diodes 30–60%

Pastāvīgi deg 1 zaļa LED diode 5–30%

Mirgo 1 zala LED diode 0-5%

Akumulatora veids ProCORE18V... | EXPERT18V... | EXBA18V... | CORE18V...

LED Uzlādes limenis

Pastāvīgi deg 5 zalas LED diodes 80-100%

Pastāvīgi deg 4 zaļas LED diodes 60–80%

Pastāvīgi deg 3 zaļas LED diodes 40–60%

Pastāvīgi deg 2 zaļas LED diodes 20–40%

Pastāvīgi deg 1 zaļa LED diode 5–20%

Mirgo 1 zala LED diode 0-5%

Akumulatora bojājumu riska atpazīšana

EXPERT18V... | EXBA18V...

Akumulatora LED indikatori līdztekus akumulatora uzlādes stāvoklim var uzrādīt ari akumulatora bojājuma risku.

Lai aktivizētu šo funkciju, nospiediet uzlādes pakāpes indikatora taustiņu un turiet to nospiestu 3 sekundes. Par

294 | Latviešu

veikto analīzi signalizē akumulatora uzlādes pakāpes indikatora skrejošās gaismas. Rezultāts tiek attēlots akumulatora uzlādes pakāpes indikatorā.

1 LED: akumulatoram ir augsts bojājuma risks.

Veiktspēja un izpildlaiks jau var būt samazināti.

leteicams nomainit akumulatoru.

5 LED: akumulatora stāvoklis ir labs; pastāv niecīgs bojājumu risks.

Lüdzam çemt vērā: akumulatora bojājumu riska novērtēšanas procesam ir divas pakāpes, un tas sniedz vienkāršotu stāvokļa novērtējumu. Akumulators stāvoklis tiek novērtēts vai nu kā labs, vai arī norāda paaugstinātu bojājumu risku. Akumulatora uzlādes stāvoklis netiek attēlots ar procentuālu vērtību.

Pareiza apiešanās ar akumulatoru

Sargājiet akumulatoru no mitruma un ūdens.

Uzglabājiet akumulatoru pie temperatūras no -20 °C līdz 50 °C. Neatstājiet akumulatoru karstumā, piemēram, vasaras laikā neatstājiet to automašinā.

Laiku pa laikam iztīriet akumulatora ventilācijas atvērumus ar mīkstu, tīru un sausu otu.

Ja manāmi samazinās instrumenta darbības laiks starp akumulatora uzlādēm, tas norāda, ka akumulators ir nolietojies un to nepieciešams nomainīt.

levērojiet norādījumus par atbrīvošanos no nolietotajiem izstrādājumiem.

Montāža

▶ Pirms jebkādu darbu veikšanas pie elektroinstrumenta (piem. apkope, instrumentu maiņa utt.) izņemiet akumulatoru no elektroinstrumenta. Ja nejauši nospiež ieslēdzēju/izslēdzēju, pastāv savainojumu risks.

Puteklu un skaidu uzsükšana

Izvairieties veikt darbus ar intrumentu, ja netiek veikti putekļu samazināšanas pasākumi. Piemērota putekļu nosūkšanas ierīce samazina veselību apdraudošo putekļu ietekmi. Gādājiet, lai darba vieta tiktu labi ventilējama. Vienmēr izmantojiet piemērotu elpcelu aizsardzības līdzekli. Pielietojiet apstrādājamajam materiālam vispiemērotāko putekļu uzūkšanas metodi. levērojiet jūsu valstī spēkā esošos priekšrakstus, kas attiecas uz apstrādājamo materiālu.

▶ Nepieļaujiet putekļu uzkrāšanos darba vietā. Putekļi var viegli aizdegties.

Prasības vakuumsūcējam

Ieteicamais šlūtenes nominālais diametrs	mm	≥ 28
Nepieciešamais zemspiediensA)	mbar	≥ 140
	hPa	≥ 140
Nepieciešamā gaisa plūsmaA)	l/s	≥ 23
	m3/h	≥ 82,8

Prasības vakuumsūcējam

leteicamā filtra efektivitāte Putekļu

klase M ^B

A) Elektroinstrumenta vakuumsūcēja pieslēguma jauda

B) Atbilstigi IEC/EN 60335-2-69

levērojiet vakuumsūcēja instrukcijā sniegtos norādījumus. Ja sūkšanas jauda samazinās, pārtrauciet darbu un novērsiet cēloni.

Putek|u nosūkšana ar ārējā vakuumsūcēja palīdzību (skat. attēlu B)

Uzsūkšanas īscauruli (2) var brīvi pagriezt.

Uzbīdiet nosūkšanas šlūteni (30) (piederums) uz uzsūkšanas iscaurules (2). Savienojiet nosūkšanas šlūteni (30) ar vakuumsūcēju (papildpiederums). Pārskats par instrumenta savienošanas iespējām ar dažādiem vakuumsūcējiem ir sniegts šis pamācības beigās

Mês iesakâm izmantit antistatiskas šljūtenes, kā arī novadītspējīgus vakuumsūcējus. Standarta šljūteņu un putekļu sūcēju izmantošana ir pieļaujama, taču nav ieteicama augstas statiskās uzlādes pakāpes dēļ. Izmantojiet M vai H putekļu klases putekļu sūcēju. leteicam uzvilkt aizsargmasku pret putekļiem. Minerālu putekļi ir dzīvībai bīstami un var izraisīt vēzi.

Puteklsücējam jābūt piemērotam, lai süktu apstrādājamā materiāla puteklus.

Veselibai ipaši kaitigus, kancerogēnus vai sausus puteklus savāciet ar speciālu puteklsūcēju.

Norādījumi rievu frēzes lietošanai

levērojiet sekojošus norādījumu, lai samazinātu putekļu emisijas, kas rodas darba laikā.

– Lietojiet tikai Bosch ieteiktās rievu frēzes un M vai H putekļu klases vakuumsūcēja kombinācijas. Citu kombināciju lietošana noved pie sliktākas putekļu savākšanas un nodalīšanas.
– levērojiet vakuumsūcēja lietošanas instrukciju attiecībā uz vakkumsūcēja apkopi un tīrīšanu, ieskaitot ierīces filtrus. Nekavējoties iztukšojiet putekļu savācējtvertni līdzko tā ir pilna. Regulāri tīriet vakuumsūcēja filtru un vienmēr pilnībā ievietojiet filtru vakuumsūcējā.
– Izmantojiet tikai Bosch ieteiktas nosūkšanas šlūtenes. Neveiciet manipulācijas ar nosūkšanas šlūtenēm. Ja nosūkšanas šlūtenē iekļūst mazas akmens atlūzas, pārtrauciet darbu un nekavējoties iztīriet nosūkšanas šlūteni. Nepieļaujiet nosūkšanas šlūtenes sagriešanos.
– Izmantojiet rievu frēzi tikai tai paredzētajam lietošanas nolūkam.
- Lietojiet tikai asus darbinstrumentus, kuriem nav bojājumu. levērojama instrumenta veiktspējas samazināšanās liecina par nodilušu darbinstrumentu.
– levērojiet vispārīgās prasības, kas attiecas uz būvniecības objektu darba vietām.
- Rūpējieties par labu darba vietas ventilāciju.
– Nodrošiniet brīvu darba telpu. Garāku rievu gadījumā vakuumsūcējam ir brīvi jāpārvietojas vai tas ir jāpārvieto paredzētajā laikā.

• Lietojiet ierices dzirdes orgānu aizsardzībai, aizsargbrilles, putekļu aizsargmasku un, ja nepieciešams, cimdus. Izmantojiet putekļu aizsargmasku, kas efektivitātes ziņā neatpaliek no daļiņas filtrējošas klases FFP 2 pusmaskas.
• Izmantojiet darba telpu tīrīšanai piemērotu vakuumsūcēju. Neceliet nosēdušos puteklus, veicot aplveida kustības.

Dimanta griešanas diska montāža

Dimanta griešanas disku iestiprināšanas un nomaiņas laikā ieteicams nēsāt aizsargcimdus.
Darba laikā dimanta griešanas disks stipri sakarst, tāpēc nepieskarieties tam, pirms disks nav atdzisis.
Izmantojiet vienīgi griešanas diskus ar griezējmalas dimanta pārklājumu. Segmentētiem dimanta diskiem starp segmentiem jābūt tikai negatīviem griešanas lenķiem un maksimālajām 10 mm spraugām.

Pagroziet augšējo aizsargpārsegu (skatīt attēlu A)

Lai nomainītu instrumentu, augšējam aizsargpārsegam (17) jābūt pagrozītam līdz galam. Nolieciet elektroinstrumentu uz cietas pamatnes.

Atveriet elektroinstrumentu ar atblokēšanas pogu(20).

Atveriet augšējo aizsargpārsegu (17) virs aizdares (1).

Spriegotājierīces demontāža (skat. attēlu A)

Pirms jebkādu darbu veikšanas pie elektroinstrumenta (piem. apkope, instrumentu maina utt.) izņemiet akumulatoru no elektroinstrumenta. Ja nejauši nospiež ieslēdzēju/izslēdzēju, pastāv savainojumu risks.

Lai fiksētu slīpēšanas darbvārpstu, (10) nospiediet darbvārpstas fiksēšanas taustiņu.

Nospiediet darbvärpstas fiksēšanas taustinų tikai laikā, kad slipmašinas darbvärpsta negriežas. Pretējā gadījumā elektroinstruments var tikt bojāts.
– Izmantojot piespiedējuzgriezni (27): atskrūvējiet piespiedējuzgriezni ar divizcilņu uzgriežņu atslēgu (28).
- Izmantojot ātrspilėjošo uzgriezni ar skavu (25): uzlokiet ātrspilėjoša uzgriežna skavu uz augšu un spēcīgi pagrieziet ātrspilėjošo uzgriezni (25) pretēji pulksteņrāditāju kustības virzienam. Atskrūvējiet iestręgušu ātrspilėjošo uzgriezni ar divizciļņu uzgriežņu atslęgu.
- Izmantojot ātrspilėjošo uzgriezni (26): pagrieziet regulėjošo gredzenu pretėji pulkstenrāditāju kustības virzienam. Atskrūvējiet iestręgušu ātrspilėjošo uzgriezni ar divizciļnu uzgriežņu atslęgu.

Nonemiet distancerus (24) un balstatloku (22). Notiriet slipmašinas darbvârpstu (21) un visas uzmontëjamäs detalas.

Rievas platuma noteikšana

Rievas platums tiek noteikts pēc distanceru skaita (24) starp abiem dimanta griešanas diskiem (23) un dimanta griešanas disku biezuma.

Rievas platumu aprēkina šādi:

Rievas platums = distanceru biezums + dimanta griešanas disku biezums.

lespējamais rievas platums ir norādīts sadalā «Tehniskie dati» (skatīt „Tehniskie dati“, Lappuse 292).

Elektroinstrumentu var lietot kopā ar vienu vai diviem dimanta griešanas diskiem.

Spriegotājierices montāža (skat. attēlu A)

Uzlieciet balstatloku (22) uz slipēšanas darbvārpstas (21). Balstatlokam rotācijas savienojumā jābūt pareizi novietotam uz darbvārpstas.

Uzlieciet dimanta griešanas disku (23) un distancerus (24) uz balstatloka (22).

▶ Neatkarīgi no vēlamā rievas platuma vienmēr ir jāuzstāda visi komplektācijā iekļautie distanceri.

Pretējā gadījumā ekspluatācijas laikā dimanta griešanas disks (23) var atdalīties un radīt savainojumus.

Nepieciešamo distanceru skaits:

4 gabali ar 6 mm biezumu katrs

3 gabali ar 4 mm biezumu katrs

Starp 2 dimanta griešanas diskiem (23) jäuzmontë vismaz viens distancers (24).

Piezime: Drikst izmantot tikai dimanta griešanas diskus. Fiksētu pastiprinātu griešanas disku izmantošana nav pielaujama!

Montëjot dimanta griešanas diskus, sekojiet, lai bultas virziens uz dimanta griešanas diska sakristu ar elektroinstrumenta griešanäs virzienu (ko norāda bultas virziens (29) uz augšējā aizsargpārsega).

Lai fiksētu slīpēšanas darbvārpstu, (10) nospiediet darbvārpstas fiksēšanas taustiņu.

- Izmantojot piespiedējuzgriezni (27): uzskrūvējiet piespiedējuzgriezni un cieši pievelciet to ar divizcilņu uzgriežņu atslēgu (28)fest.

– Izmantojot ātrspilėjošo uzgriezni ar skavu (25): uzlokiet ātrspilėjoša uzgriežna skavu uz augšu un spēcīgi pagrieziet ātrspilėjošo uzgriezni pulkstenrāditāju kustibas virzienā. Pēc tam skavu nolokiet uz leju, lai fiksētu ātrspilėjošo uzgriezni. Nepietiek tikai ar vienu pievilcienu aiz diska malas.

– Izmantojot átrspilējošo uzgriezni (26): uzskrūvējiet átrspilējošo uzgriezni un spēcīgi pagrieziet griešanas disku pulksteņrādītāju kustības virzienā.

Nofiksējiet augšējo aizsargpārsegu (17) ar aizdari (1). Pēc tam pagrieziet augšējo aizsargpārsegu, kamēr blokētājs (20) tiek nofiksēts ar klikški.

Strādājot ar 2 dimanta griešanas diskiem, (23) vienmēr nomainiet tos pa pāriem.

Montāžas darbību secība ir parādīta ilustrāciju lappusē.

Diska pozicijas indikators

Ir 3 atzīmes dimanta griešanas disku atrašanās vietu (13) indikācijai.

– lekšējā atzīme: rāda iekšējā dimanta griešanas diska atrašanās vietu (23), kad starp balstatloku (22) un šo dimanta griešanas disku nav ievietots (24) distancers.

296 | Latviešu

– Vidējā atzīme: rāda ģeometrisko centru starp iekšējo un ārējo dimanta griešanas disku.
– Ārējā atzīme: rāda ārējā dimanta griešanas diska atrašanās vietu (23), kad šis dimanta griešanas disks ir novietots gandrīz ārpusē, tas ir, aiz tā vairs netiek ievietots (24) distancers.

Lietošana

Zāgēšanas dziluma iestatīšana

Zagēšanas dziluma sākotnējo iestatišanu drīkst veikt tikai izslēgtam elektroinstrumentam.

Ar ripu dziluma aiztura iestatīšanai (11) var iestatīt vēlamo zāgēšanas dzilumu. Iestatiet dimanta griešanas disku vēlamo zāgēšanas dzilumu, pagriežot ripu dziluma aiztura iestatīšanai (11), tā, lai (19) pamata plāksnes (8) bultiņas atzīme norādītu vēlamā zāgēšanas dziluma (12) vērtību. Sekojiet līdzi tam, lai ripa dziluma aiztura iestatīšanai (11) tiktu fiksēta. Darbojoties bez fiksētas ripas, faktiskais zāgēšanas dzilums ekspluatācijas laikā var variēt no lielākām līdz mazākām vērtībām. Dimanta griešanas disku nolietojuma dēļ faktiski sasniegtais zāgēšanas dzilums var izrādīties mazāks nekā rāda iepriekš iestatītā zāgēšanas dziluma (12) vērtība. Pirms lietošanas nomēriet dimanta griešanas disku faktisko iespiešanās dzilumu. Zāgēšanas dzilumu var iestatīt uz 10 mm, 15 mm, 20 mm, 25 mm, 30 mm, 35 mm, 40 mm vai MAX. Iestatījums MAX nodrošina maksimāli sasniedzamo zāgēšanas dzilumu jebkādā dimanta griešanas disku nolietošanas stāvoklī.

Ekspluatācijas sākšana

leslēgšana/izslēgšana

▶ Pirms ekspluatācijas uzsākšanas pārbaudiet, vai augšējais aizsargpārsegs (17) ir nofiksējies sākuma pozīcijā. Sākuma pozīcija ir sasniegta, kad āki (32) nofiksējas lokveida stiprinājumā (31). Pretējā gadījumā dimanta griešanas diski var saskarties ar apstrādājamo priekšmetu un pēc ieslēgšanas jūs varat zaudēt kontroli pār elektroinstrumentu.
Pirms lietošanas pārbaudiet dimanta griešanas disku. Dimanta griešanas diskam ir jābūt pareizi uzstādītam un jāspēj brīvi griezties. Veiciet instrumenta darbības pārbaudi, darbinot to vismaz 1 minūti bez slodzes. Nekādā gadījumā nelietojiet bojātus, neapaļus vai vibrējošus dimanta griešanas diskus. Bojāti dimanta griešanas diski var salūzt un radīt savainojumus.
Lai ieslēgtu elektroinstrumentu, pārslēdziet sviru (7) un nospiediet ieslēgšanas/izslēgšanas slēdzi (6) lejup. Tad atkal atlaidiet (7) grozāmo mehānismu.
Lai izslēgtu elektroinstrumentu, atlaidiet ieslēdzēju/izslēdzēju (6).
Elektroinstrumenta rotācijas virziens sakrīt ar priekšējā roktura virzienu. Tas ir norādīts ari ar bultiņu (33) uz pamatplāksnes.

Vienmēr strādājiet ar elektroinstrumentu, turot to ar abām rokām aiz tam paredzētajām sakeres virsmām.

Izskrëjiena bremze

Elektroinstruments ir aprikots ar elektronisku izskrejiena bremzi. Kad elektroinstrumentu izslëdz vai tiek pärtraukta strāvas padeve, darbinstrumenta darbība tiek apturēta dažās sekundēs.

Pakāpeniska palaišana

Elektroniskā pakāpeniskā palaišana ierobežo griezes momentu ieslēdzot un nodrošina elektroinstrumenta palaidi ar mazu grūdienu.

Piezime: Ja elektroinstruments tūlīt pēc ieslēgšanas sāk darboties ar pilnu griešanās ātrumu, tas nozīmē, ka pakāpeniskās palaišanas un aizsardzības pret atkārtotu ieslēgšanos funkcija nedarbojas. Tad elektroinstruments ir nekavējoties jānosūta klientu apkalpošanas dienesta darbnīcai, kuras adrese ir norādīta sadalā „Klientu apkalpošanas dienests un konsultācijas par lietošanu“.

Aizsardzība pret atkārtotu ieslēgšanos

Aizsardzība pret atkārtotu ieslēgšanos novērš elektroinstrumenta nekontrolētu ieslēgšanos, atjaunojoties sprieguma padevei pēc elektrobarošanas pārtraukuma.

Lai atsāktu darbu pēc aizsardzības aktivizēšanās, pārvietojiet ieslēdzēju/izslēdzēju (6) stāvokli "Izslēgts" un tad no jauna ieslēdziet elektroinstrumentu.

Darba instrukcijas

▶ levērojiet piesardzību, veidojot padziļinājumus ēku nesošajās sienās, izlasiet sadalā „Par sienu statisko noslodzi“ sniegtos norādījumus.
▶ Nenoslogojiet elektroinstrumentu līdz tādai pakāpei, ka tā darbvārpsta pārstāj griezties.
▶ Stingri nostipriniet apstrādājamo priekšmetu, ja tas droši nenoturas vietā ar savu svaru.
▶ Elektroinstrumentu drikst lietot tikai sausajai griešanai.

Sargājiet griešanas disku no sitieniem, triecieniem un smērvielām. Nepakļaujiet griešanas disku sānu spiedienam.

– Iestatiet zāgēšanas dzilumu. (skatīt „Zāgēšanas dziluma iestatišana“, Lappuse 296)Lai kompensētu neprecizitātes, kas rodas, škērssijai sadrupinoties, ir ieteicams iestatīt zāgēšanas dzilumu apmēram 5 mm lielāku par vēlamo rievas dzilumu.
– Novietojiet elektroinstrumentu ar sliedes rulliti (9) uz apstrādājamās virsmas.
- leslēdziet elektroinstrumentu.
- Paspiediet priekšējo rokturi sagataves virzienā, lai varētu iegremdēt dimanta griešanas disku materiālā virs pamatplāksnes. Tad sākotnēji jāpārvar mazāka pretestība.
- Virziet elektroinstrumentu ar abiem rokturiem mērenā ātrumā, kas atbilst apstrādājamam materiālam.

• Griešanas laikā elektroinstruments vienmēr jāpārvieto atpakalvirzienā. Pretējā gadījumā pastāv briesmas, ka griešanas disks tiks nekontrolēti izmests ārā no griezuma. Virziet elektroinstrumentu darba virzienā, kas ir parādīts uz pamatplāksnes.
• Pēc darba procesa beigām izvelciet elektroinstrumentu ar darbojošos motoru no rievas, pagriežot to.
• Izslédziet elektroinstrumentu.
• Pretgaitas atspere un säkotnējā pretestība neļauj dimanta griešanas diskam izkrist ārā, kad elektroinstruments tiek normāli novietots vertikāli uz grīdas vai galda. Ja elektroinstruments atrodas izejas stāvoklī, t.i., lokveida turētājs ir fiksēts (31) ākī (32), nejaušas ieslēgšanas gadījumā pastāv pavisam neliels risks, ka elektroinstruments (berzes sakeres dēl starp rotējošiem dimanta griešanas diskiem un atbalsta virsmu) sakustas vai bojā pamatni. Ja tomēr elektroinstruments spēka iedarbības rezultātā (piemēram, stiprākas saskares) neatrodas izejas stāvoklī, dimanta griešanas diski drīzumā var sadurties ar virsmu un izkrist ārā.

Nemēginiet bremzēt izkrītošu dimanta griešanas disku, iedarbojoties uz to ar sānu spiedienu.

Darba laikā dimanta griešanas disks stipri sakarst, tāpēc nepieskarieties tam, pirms disks nav atdzisis.

(34)

Iznemiet materialā palikušo škērssiju ar nonemšanas instrumentu (34).

Likloču griezumi nav iespējami, jo citādi dimanta griešanas diski instrumentā tiek saškobīti.

Griežot plākšņu materiālus, tie jānoliek vai jāatbalsta uz cietas pamatnes.

Veidojot caurumus sienās (piemēram, ar veserurbi), materiālu drupināšanu uz virsmas lielā mērā var novērst, ja iepriekš izveidot rievu ar maksimālo griešanas dzilumu, izmantojot rievu frēzi.

Griežot īpaši cietus materiālus, piemēram, betonu ar lielu grants saturu, dimanta griešanas disks var pārkarst un šī iemesla dēl tikt bojāts. Droša pazīme tam ir dzirksteļu aplis, kas uzklājas uz dimanta griešanas diska aploces.

Tādā gadījumā pārtrauciet griešanu un ľaujiet dimanta griešanas diskam atdzist, darbinot elektroinstrumentu brīvgaitā ar maksimālo apgriezienu skaitu.

Skaidri manāma griešanas ātruma samazināšanās un dzirksteļu aplis, kas uzklājas uz diska aploces, norāda, ka dimanta griešanas disks ir kluvis neass. To var no jauna

uzasināt, veicot isus iegriezienus abrazīvā materiālā, piemēram, smilšakmenī ar krita piejaukumu.

Padzilinājumu veidošanu ēku nesošajās sienās reglamentē attiecīgie valsts nacionālie standarti un noteikumi. Šie standarti un noteikumi ir obligāti jāievēro. Tāpēc pirms šādu darbu uzsākšanas konsultējieties ar būvinženieri, arhitektu vai būvdarbu vadītāju, kas atbild par ēkas drošību.

Apkalpošana un apkope

Apkalpošana un tirišana

Pirms jebkādu darbu veikšanas pie elektroinstrumenta (piem. apkope, instrumentu maiņa utt.) izņemiet akumulatoru no elektroinstrumenta. Ja nejauši nospiež ieslēdzēju/izslēdzēju, pastāv savainojumu risks.
▶ Lai elektroinstruments darbotos efektivi un droši, regulāri tiriet korpusu un ventilācijas atveres.
Elektroinstrumentu netiriet ar saspiestu gaisu, lai novërstu veselibai kaitigu puteklu izplatišanos gaisa.

Pēc pabeigta darba demontējiet spriegotājierīces un notiriet visus spriegojamos elementus, kā arī aizsargpārsegu.

Rūpīgi uzglabājiet un uzmanīgi lietojiet elektroinstrumenta piederumus.

Klientu apkalpošanas dienests un konsultācijas par lietošanu

Latvijas Republika

Tālr.: 67146262

Saite uz mūsu servisu adresēm un garantijas nosacījumiem ir pieejama pēdējā lapā.

Pieprasot konsultācijas un pasūtot rezerves daļas, noteikti paziņojiet 10 zīmju izstrādājuma numuru, kas norādīts uz izstrādājuma marķējuma plāksnītes.

Atbrīvošanās no nolietotajiem izstrādājumiem

Nolietotie elektroinstrumenti, akumulatori, piederumi un iesainojuma materiāli jäpakļauj otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā.

Neizmetiet nolietotos elektroinstrumentus, akumulatorus un baterijas sadzīves atkritumu tvertnē!

Tikai EK valstim.

Nolietotas elektriskās un elektroniskās ierīces, vai nolietoti akumulatori/baterijas ir jāsavāc atseviški un jāutilizē videi drošā veidā. Izmantojiet šiem nolūkiem paredzētās savākšanas sistēmas. Nepareiza utilizācija iespējama bīstamo vielu satura dēļ var izraisīt vides un veselības apdraudējumu.

Lietuvių k.

Saugos nuorodos
