KÄYTTÖOHJE GNF 18V-40 Professional BOSCH

Yleiset sähkötyökalujen turvaohjeet

VAROITUS

Lue kaikki tämän sähkötyökalun mukana toimitetut varoitukset, oh-

jeet, kuvat ja tekniset tiedot. Alla mainittujen ohjeiden noudattamisen laiminlyönti saattaa aiheuttaa sähköiskun, tulipalon ja/tai vakavan loukkaantumisen.

Säilytä kaikki turvallisuusohjeet ja muut ohjeet tulevaisuutta varten.

Turvallisuusohjeissa käytetty käsite "sähkötyökalu" käsittää verkkokäyttöisiä sähkötyökaluja (verkkojohdolla) ja akku-käyttöisiä sähkötyökaluja (ilman verkkojohtoa).

Työpaikan turvallisuus

• Pidä työskentelyalue puhtaana ja hyvin valaistuna. Työpaikan epäjärjestys tai valaisemattomat työalueet voivat johtaa tapaturmiin.
  Älä työskentele sähkötyökalulla räjähdysalttiissa ympäristössä, jossa on palavaa nestettä, kaasua tai pölyä. Sähkötyökalu muodostaa kipinöitä, jotka saattavat sytyttää pölyn tai höyryn.
• Pidä lapset ja sivulliset loitolla sähkötyökalua käyttäessäsi. Voit menettää laitteen hallinnan, jos suuntaat huomiosi muualle.

Sähköturvallisuus

- Älä altista sähkötyökalua sateelle tai kosteudelle. Veden pääsy sähkötyökalun sisään kasvattaa sähköiskun riskiä.

Henkilöturvallisuus

▶ Ole valpas, kiinnitä huomiota työskentelyysi ja noudata tervettä järkeä sähkötyökalua käyttäessäsi. Älä käytä mitään sähkötyökalua, jos olet väsynyt tai huu- meiden, alkoholin tai lääkkeiden vaikutuksen alai- sena. Hetken tarkkaamattomuus sähkötyökalua käytet- täessä saattaa johtaa vakavaan loukkaantumiseen.
Käytä henkilökohtaisia suojavarusteita. Käytä aina suojalaseja. Henkilökohtaisen suojavarustuksen (esim. pölynaamari, luistamattomat turvajalkineet, suojakypärä tai kuulonsuojaimet kulloisenkin tehtävän mukaan) käyttö vähentää loukkaantumisriskiä.
Estä tahaton käynnistyminen. Varmista, että käynnistyskytkin on kytketty pois päältä ennen kuin yhdistät työkalun sähköverkoon ja/tai akkuun, otat työkalun käteen tai kannat sitä. Jos kannat sähkötyökalua sormi käynnistyskytkimellä tai kytket sähkötyökalun pistotulpan pistorasiaan käynnistyskytkimen ollessa käyntiasennossa, altistat itsesi onnettomuuksille.
Poista mahdollinen säätötyökalu tai kiinnitysavain ennen kuin käynnistät sähkötyökalun. Kiinnitysavain tai säätötyökalu, joka on unohdettu paikalleen sähkötyökalun pyörivään osaan, saattaa aiheuttaa tapaturman.
Vältä kurkottelua. Huolehdi aina tukevasta seisoma-asennosta ja tasapainosta. Näin pystyt paremmin hallitsemaan sähkötyökalun odottamattomissa tilanteissa.
Käytä tarkoitukseen soveltuvia vaatteita. Älä käytä löysiä työvaatteita tai koruja. Pidä hiukset ja vaatteet poissa liikkuvien osien ulottuvilta. Väljät vaatteet, korut ja pitkät hiukset voivat takertua liikkuvien osiin.
▶ Jos laitteissa on pölynpoistoliitäntä, varmista, että se on kytketty oikein ja toimii kunnolla. Pölynpoistojärjestelmän käyttö vähentää pölyn aiheuttamia vaaroja.
Työskentele keskittyneesti ja noudata aina turvallisuusmääräyksiä. Hetkellinenkin huolimattomuus voi aiheuttaa vakavia vammoja.

Sähkötyökalun käyttö ja huolto

• Älä ylikuormita laitetta. Käytä kyseiseen työhön tarkoitettua sähkötyökalua. Sopivan tehoisella sähkötyökalulla teet työt paremmin ja turvallisemmin.
  Älä käytä sähkötyökalua, jota ei voida käynnistää ja pysäyttää käynnistyskytkimestä. Sähkötyökalu, jota ei voi enää hallita käynnistyskytkimellä, on vaarallinen ja täytyy korjauttaa.
  Irrota pistotulppa pistorasiasta ja/tai irrota akku (jos irrotettava) sähkötyökalusta, ennen kuin suoritat säätöjä, vaihdat tarvikkeita tai viet sähkötyökalun varastoon. Nämä varotoimenpiteet estävät sähkötyökalun tahattoman käynnistymisen.
  ▶ Säilytä sähkötyökalut poissa lasten ulottuvilta, kun niitä ei käytetä. Älä anna sellaisten henkilöiden käyt-

tää sähkötyökalua, joilla ei ole tarvittavaa käyttökoke- musta tai jotka eivät ole lukeneet tätä käyttöohjetta. Sähkötyökalut ovat vaarallisia, jos niitä käyttävät koke- mattomat henkilöt.

Pidä sähkötyökalut ja tarvikkeet hyvässä kunnossa. Tarkista liikkuvat osat virheellisen kohdistuksen tai jumittumisen varalta. Varmista, ettei sähkötyökalussa ole murtuneita osia tai muita toimintaa haittaavia vikoja. Jos havaitset vikoja, korjauta sähkötyökalu ennen käyttöä. Monet tapaturmat johtuvat huonosti huolletuista sähkötyökaluista.
▶ Pidä leikkausterät terävinä ja puhtaina. Asianmukaisesti huolletut leikkaustyökalut, joiden leikkausreunat ovat teräviä, eivät jumitu herkästi ja niitä on helpompi hallita.
Käytä sähkötyökaluja, tarvikkeita, ruuvauskärkiä jne. näiden ohjeiden, käyttöolosuhteiden ja työtehtävän mukaisesti. Sähkötyökalun määräystenvastainen käyttö saattaa aiheuttaa vaaratilanteita.
Pidä kahvat ja kädensijat kuivina ja puhtaina (öljyttöminä ja rasvattomina). Jos kahvat ja kädensijat ovat liukkaita, et pysty yllättävissä tilanteissa ohjaamaan ja hallitsemaan työkalua turvallisesti.

Akkukäyttöisten työkalujen käyttö ja huolto

Lataa akku vain valmistajan suosittelemassa latauslaitteessa. Latauslaite, joka soveltuu määrätyntyypiselle akulle, saattaa muodostaa tulipalovaaran erilaista akkua ladattaessa.
Käytä sähkötyökalussa ainoastaan kyseiseen sähkötyökaluun tarkoitettua akkua. Muunlaisen akun käyttö saattaa aiheuttaa tapaturman ja tulipalon.
Pidä irrotettu akku loitolla metalliesineistä, kuten paperiliittimistä, kolikoista, avaimista, nauloista, ruuveista tai muista pienistä metalliesineistä, jotka voivat oikosulkea akun koskettimet. Akkukoskettimien välinen oikosulku saattaa aiheuttaa palovammoja tai johtaa tulipaloon.
Väärästä käytöstä johtuen akusta saattaa vuotaa nestettä. Vältä koskettamasta nestettä. Jos nestettä pääsee vahingossa iholle, huuhtele kosketuskohta vedellä. Jos nestettä pääsee silmiin, käänny lisäksi lääkärin puoleen. Akusta vuotava neste saattaa aiheuttaa ärsytystä ja palovammoja.
- Älä käytä akkua tai työkalua, joka on vioittunut tai jo- hon on tehty muutoksia. Jos akut ovat vioittuneet tai nii- hin on tehty muutoksia, ne voivat toimia ennalta arvaa- mattomasti ja aiheuttaa tulipalon, räjähdyksen tai louk- kaantumisvaaran.
- Älä altista akkua tai työkalua tulelle tai äärimmäisille lämpötiloille. Tulelle tai yli 130 °C kuumuudelle altistaminen saattaa aiheuttaa räjähdyksen.
Noudata latausohjeita ja lataa akku tai työkalu ohjeenmukaisen lämpötila-alueen rajoissa. Lataaminen virheellisesti tai ohjeiden vastaisessa lämpötilassa saattaa vaurioittaa akkua ja lisätä palovaaraa.

106 | Suomi

Huolto

Anna ainoastaan koulutettujen ammattihenkilöiden korjata sähkötyökalusi ja hyväksy korjauksiin vain alkuperäisiä varaosia. Näin varmistat, että sähkötyökalu säilyy turvallisena.
- Älä missään tapauksessa yritä itse korjata vaurioitu-neita akkuja. Akkuja saa korjata vain valmistaja tai val-tuutettu huoltopiste.

Katkaisuhiomakoneen turvallisuusohjeet

Käytä sähkötyökalussa vain timanttikatkaisulaikkoja. Vaikka käyttötarvikkeen pystyisikin kiinnittämään sähkötyökaluun, sitä ei välttämättä ole turvallista käyttää.
- Älä käytä segmentoituja timanttikatkaisulaikkoja, joiden kaltevuuskulma on positiivinen. Sellaisten timanttikatkaisulaikkojen käyttö voi lisätä tapaturmavaaraa.
- Älä käytä segmentoituja timanttikatkaisulaikkoja, joiden kehäväli on yli 10 mm. Sellaisten timanttikatkaisulaikkojen käyttö voi lisätä tapaturmavaaraa.
▶ Katkaisulaikan nimellisnopeuden täytyy olla vähintään yhtä suuri kuin sähkötyökaluun merkitty enimmäisnopeus. Nimellisnopeutta nopeammin pyörivät käyttötarvikkeet voivat murtua ja sinkoutua ympäriinsä.
Laikkoja saa käyttää vain suositeltuihin käyttökohteisiin. Esimerkki: älä hio katkaisulaikan kylkipinnalla. Katkaisulaikat on tarkoitettu katkaisuhiontaan. Ne voivat murtua, jos niitä kuormitetaan sivusuuntaisesti.
Käytä aina ehjiä laikkalaippoja, joiden koko sopii valitsemallesi laikalle. Sopivat laikkalaipat tukevat laikkaa ja vähentävät näin laikan irtoamis- ja murtumisvaaraa.
- Älä käytä pienemmäksi kuluneita kuituvahvistettuja laikkoja, joita on käytetty isoissa sähkötyökaluissa. Isolle sähkötyökalulle tarkoitetut laikat eivät sovellu pienempien työkalujen suuremmalle nopeudelle ja siksi ne voivat rikkoutua.
- Katkaisulaikan ulkohalkaisijan ja vahvuuden täytyy olla kyseiselle sähkötyökalulle säädetyissä rajoissa. Väärän kokoisia katkaisulaikkoja ei pystytä suojaamaan ja hallitsemaan kunnolla.
▶ Laikkojen ja laippojen reiän koon täytyy vastata sähkötyökalun karan kokoa. Jos laikkojen ja laippojen reiän koko ei vastaa sähkötyökalun kiinnityskohdan kokoa, ne pyörivät epätasaisesti, tärisevät voimakkaasti ja voivat johtaa työkalun hallinnan menettämiseen.
Käytä kaikkia kiinnitysruuveja, kun asennat timanttilaikkoja suoraan sisälaippaan, ja varmista, että ne on kiristetty kunnolla. Jos timanttilaikkaa ei asenneta oikein, se voi olla epätasapainossa ja irrota työkalun karasta.
- Älä käytä viallisia katkaisulaikkoja. Tarkasta katkaisulaikat lovien ja murtumien varalta ennen jokaista käyttökertaa. Jos sähkötyökalu tai katkaisulaikka putoaa lattialle, tarkista se vaurioiden varalta tai asenna ehjä katkaisulaikka. Kun olet tarkistanut ja asentanut katkaisulaikan, siirry kaikkien paikalla olevien kanssa pois katkaisulaikan pyörintätason alueelta ja anna

sähkötyökalun käydä maksiminopeudella ilman kuormittamista. Jos havaitset epätavallista tärinää, sammuta sähkötyökalu välittömästi ja vaihda katkaisulaiikka. Jos et havaitse epätavallista tärinää, jatka sähkötyökalun käyttöä yhden minuutin ajan. Vaurioituneet laikat rikkoutuvat tavallisesti tämän testausjakson aikana.

Käytä henkilönsuojaimia. Käytä käyttökohteen mukaan kasvojensuojainta, silmiensuojainta tai suojalaseja. Käytä tarvittaessa hengityssuojainta (esimerkiksi pölynaamaria), kuulonsuojaimia, työkäsineitä ja suojaessua, joka pystyy suojaamaan hiomatarvikkeen tai työkappaleen pieniltä palasilta. Silmiensuojainten on kyettävä suojaamaan silmiä eri töissä ilmaan sinkoutuvilta roskilta. Hengityssuojaimen suodattimen pitää poistaa työssä syntyvät hiukkaset pois hengitysilmasta. Pitkäai-kainen altistuminen voimakkaalle melulle voi aiheuttaa kuuroutumisen.
Suojus täytyy asentaa tukevasti kiinni sähkötyöka-luun ja sijoittaa mahdollisimman suojaavaan asen-toon, niin että laikasta on mahdollisimman vähän nä-kyvissä laitteen käyttäjään päin. Älä oleskele laikan pyörintätason alueella. Tämä kielto koskee myös si-vullisia. Suojus suojaa käyttäjää laikasta irtoavilta siruilta ja estää laikan tahattoman kosketuksen.
Pidä sivulliset turvallisella etäisyydellä työpisteestä. Kaikkien työpisteeseen tulevien täytyy käyttää henkilönsuojaimia. Työkappaleesta tai rikkoutuneesta laikasta irronneet sirut voivat sinkoutua ympäriinsä ja aiheuttaa tapaturmia työpisteen välittömässä läheisyydessä.
- Älä käytä sähkötyökalua palonarkojen materiaalien läheisyydessä. Kipinät voivat sytyttää tämän tyyppiset materiaalit.
Pidä sähkötyökalusta kiinni vain sen eristetyistä kahvapinnoista, kun teet sellaisia töitä, joissa katkaisulaikka voi koskettaa piilossa olevia sähköjohtoja. Jos katkaisulaikka koskettaa jännitteistä sähköjohtoa, tämä voi tehdä sähkötyökalun suojaamattomat metalliosat jännitteisiksi ja aiheuttaa sähköiskun laitteen käyttäjälle.
▶ Aseta sähkötyökalua säilytysalustalle vasta sitten, kun katkaisulaikka on pysähtynyt paikalleen. Jos pyö- rivä katkaisulaikka koskettaa vahingossa alustan pintaa, saatat menettää sähkötyökalun hallinnan.
- Älä pidä moottoria käynnissä, kun kannat sähkötyöka-lua. Tahattoman kosketuksen yhteydessä pyörivä katkaisulaikka voi takertua vaatteisiin ja vetää katkaisulaikan kehoasi vasten.
Puhdista sähkötyökalun tuuletusreiät säännöllisin väliajoin. Moottorin tuuletin imee pölyä rungon sisään, jossa liialliset pölykertymät metallipinnoilla voivat aiheuttaa sähköiskun.

Takapotku ja siihen liittyvät varoitukset

Takaisku on äkillinen reaktio, joka syntyy pyörivän katkaisulaikan jumittuessa tai takertuessa kiinni työstettävään materiaaliin. Jumittuminen tai kiinni takertuminen aiheuttaa pyörivän katkaisulaikan äkillisen pysähtymisen, jolloin sähkötyö

kalu tempautuu jumittumiskohdassa hallitsemattomasti kat-kaisulaikan pyörimissuuntaa vastaan.

Jos katkaisulaikka jumittuu esimerkiksi työkappaleeseen, katkaisulaikan reuna voi pureutua materiaaliin ja aiheuttaa takaiskun tai katkaisulaikan-kimmahtamisen-irti-työkappa-leesta. Katkaisulaikka voi kimmahtaa käyttäjän suuntaan tai hänestä poispäin riippuen katkaisulaikan liikesuunnasta ju-mittumiskohdassa. Katkaisulaikat voivat myös murtua tällai-sissa tilanteissa.

Takaisku on seuraus sähkötyökalun väärinkäytöstä ja/tai virheellisistä käyttötavoista tai -olosuhteista ja sen voi välttää noudattamalla alla mainittuja varotoimenpiteitä.

Pidä sähkötyökalusta kunnolla kiinni kummallakin kä- dellä ja työskentele sellaisessa asennossa, jossa pys- tyt hallitsemaan takaiskuvoimia. Käytä aina lisäkah- vaa (mikäli kuuluu varustukseen) takaiskun tai käyn- nistyshetken vääntöreaktion tehokkaaseen hallin- taan. Noudattamalla asianmukaisia varotoimia laitteen käyttäjä pystyy hallitsemaan vääntöreaktioita ja takaisku- voimia.
- Älä missään tapauksessa pidä kättä pyörivän katkaisulaikan lähellä. Katkaisulaikka saattaa takaiskutilanteessa osua käteesi.
- Älä pidä kehoasi vaarallisella alueella, johon sähkötyökalu tempautuu takaiskutilanteessa. Takaisku tempai-see työkalun katkaisulaikan liikesuuntaa vastaan jumittumiskohdassa.
▶ Ole erityisen varovainen työskennellessäsi kulmien, terävien reunojen jne. lähellä. Vältä katkaisulaikan kimmahtamista ja jumittumista.Kulmat, terävät reunat tai laikan kimmahtaminen saattavat jumittaa katkaisulai- kan ja aiheuttaa hallinnan menetyksen tai takaiskun.
Älä yritä leikata kaarimaisesti. Katkaisuaikan liiallinen painaminen lisää kuormitusta ja katkaisulaikan vääntymistai jumittumisvaaraa leikkausurassa. Vakava loukkaantumisvaara mahdollisen takaiskun tai katkaisulaikan murtumisen takia.
- Älä asenna ketjuterälaikkaa tai hammastettua sahanterää. Sellaiset terät aiheuttavat herkästi takaiskun ja hallinnan menettämisen.
- Älä jumita katkaisulaikkaa tai paina työkalua liian suu- rella voimalla työkappaletta vasten. Älä yritä leikata liian syvään. Katkaisulaikan liiallinen painaminen lisää kuormitusta ja katkaisulaikan vääntymis- tai jumittumis- vaaraa leikkausurassa ja voi aiheuttaa takaiskun tai katkaisulaikan murtumisen.
Jos katkaisulaikka jumittuu tai keskeytät muusta syystä leikkaamisen, sammuta sähkötyökalu ja pidä laitetta paikallaan, kunnes katkaisulaikka on pysähtynyt. Älä missään tapauksessa yritä poistaa katkaisulaikkaa leikkausurasta katkaisulaikan pyöriessä, koska tämä voi aiheuttaa takaiskun. Selvitä ja poista katkaisulaikan jumittumisen aiheuttanut syy.
Älä käynnistä katkaisutoimintoa uudelleen työkappa-leessa. Anna katkaisulaikan kiihtyä huippunopeuteen ja työnnä katkaisulaikka varovasti takaisin leikkausu-raan. Katkaisulaikka saattaa jumittua, ponnahtaa leikkau-

surasta ulos tai aiheuttaa takaiskun, jos sähkötyökalu käynnistetään uudelleen työkappaleessa.

▶ Tue paneelit ja muut suuret työkappaleet katkaisulai- kan jumittumis- ja takaiskuvaaran minimoimiseksi.
Suuret työkappaleet taipuvat herkästi oman painonsa vai- kutuksesta. Tuet täytyy sijoittaa työkappaleen alle lähelle leikkausuraa ja työkappaleen reunoja katkaisulaikan molemmille-puolille.
Ole erityisen varovainen, kun teet upotusleikkauksia tiiliseiniin tai muihin umpinaisiin käyttökohteisiin. Materiaaliin uppoava katkaisulaikka saattaa leikata kaasu- tai vesiputkia, sähköjohtoja tai muita osia, jotka voivat aiheuttaa takaiskun.

Lisäturvallisuusohjeet

Käytä kuulosuojaimia, suojalaseja, pölynaamaria ja käsi-neitä. Käytä pölynaamarina vähintään luokan FFP 2 hiukkasia

suodattavaa puolinaamaria.

▶ Varmista työkappaleen kiinnitys. Kädellä pidettynä työkappale ei pysy luotettavasti paikallaan. Siksi se kannat-taa kiinnittää ruuvipenkin tai puristimien avulla.
Käytä sopivia etsintälaitteita piilossa olevien syöttöjohtojen paikallistamiseksi, tai käänny paikallisen jakeluyhtiön puoleen. Kosketus sähköjohtoon saattaa johtaa tulipaloon ja sähköiskuun. Kaasuputken vahingoittaminen saattaa johtaa räjähdykseen. Vesijohtoputken puhkaisu aiheuttaa aineellisia vahinkoja.
- Älä kosketa työn jälkeen katkaisulaikkaa, ennen kuin se on jäähtynyt. Katkaisulaikka kuumenee voimakkaasti käytön aikana.
Pidä sähkötyökalusta kunnolla kiinni molemmilla kä- sillä ja seiso tukevassa asennossa. Sähkötyökalun oh- jaus sujuu luotettavimmin kahdella kädellä.
Akusta saattaa purkautua höyryä, jos akku vioittuu tai jos akkua käytetään epäasianmukaisesti. Akku saattaa syttyä palamaan tai räjähtää. Järjestä tehokas ilmanvaihto ja käänny lääkärin puoleen, jos havaitset ärsytystä. Höyry voi ärsyttää hengitysteitä.
- Älä avaa akkua äläkä tee siihen mitään muutoksia. Oikosulkuvaara.
▶ Terävät esineet (esimerkiksi naulat ja ruuvitaltat) tai kuoreen kohdistuvat iskut saattavat vaurioittaa ak-kua. Tämä voi johtaa akun oikosulkuun, tulipaloon, savuamiseen, räjähtämiseen tai ylikuumenemiseen.
Käytä akkua vain sen valmistajan tuotteissa. Vain tällä tavalla saat estettyä akun vaarallisen ylikuormituksen.

Suojaa akku kuumuudelta, esi- merkiksi pitkäaikaiselta aurin- gonpaisteelta, tulelta, lialta, ve- deltä ja kosteudelta. Räjähdys- ja oikosulkuvaara.

Tuotteen ja ominaisuuksien kuvaus

Lue kaikki turvallisuus- ja käyttöohjeet. Turvallisuus- ja käyttöohjeiden noudattamatta jättäminen voi johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen.

Huomioi käyttöohjeiden etuosan kuvat.

Määräystenmukainen käyttö

Sähkötyökalu on tarkoitettu käytettäväksi yhdessä M- tai H-pölyluokan pölynimurin kanssa. Sitä käytetään pohjalevyn ollessa tukevasti työstettävän materiaalin päällä roilojen jyr-simiseen pääasiassa kivimateriaaleihin (kuten tilliseinään, hiekkakiveen, kalkkikiveen ja betoniin) ilman veden käyttöä.

Kuvatut osat

Kuvattujen osien numerointi viittaa kuvasivulla olevaan sähkötyökalun kuvaan.

(1) Yläsuojuksen avaussalpa

(2) Imuliitos

(3) Johdon ohjauspidike (ilman toimintoa)

(4) Akku ^a

(5) Akun lukituksen avauspainike ^a)

(6) Käynnistyskytkin

(7) Käynnistyskytkimen aktivointivipu

(8) Pohjalevy

(9) Rullat

(10) Karan lukituspainike

(11) Syvyydenrajoittimen säätörengas (leikkaussyvyyden säätö)

(12) Säädetty leikkaussyvyys

(13) Laikan sijaintikohdan näyttö (2x)

(14) Suojareunus

(15) Alasuojus

(16) Syvyydenrajoitin

(17) Yläsuojus

(18) Kahva (eristetty kahvapinta)

(19) Säädetyn leikkaussyvyyden osoittava nuoli

(20) Lukituksen avausnuppi

(21) Hiomakara

(22) Kiinnityslaippa

(23) Timanttikatkaisulaikka

(24) Välikelevyt (7x)

(25) Kaarisankainen pikakiinnitysmutteri

(26) Pikakiinnitysmutteri SDS-clic ^a)

(27) Kiinnitysmutteri ^a)

(28) Kiinnitysmutterin laikka-avain ^a)

(29) Pyörimissuuntanuoli

(33) Pohjalevyn nuolet (työskentelysuunta)

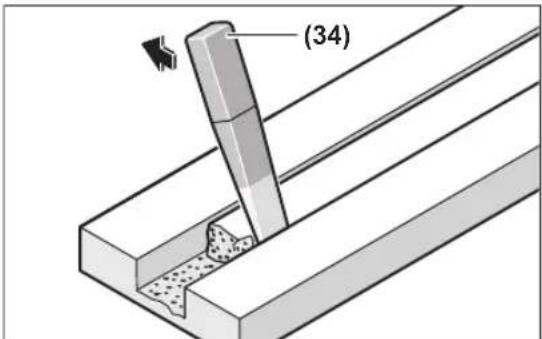

(34) Murtotaltta

(35) Akun lataustilan näyttö ^a)

a) Nämä lisätarvikkeet eivät kuulu Tavanomainen toimitukseen.

Tekniset tiedot

Roilojyrsin GNF18V-40
Tuotenumero		3 601 FC5 0..
Nimellinen jännite V= 18
Nimellinen tyhjäkäynti-kierroslukuA)	min-1	4 700
Timanttikatkaisulaikanenimmäishalkaisija	mm 150
Työskentely yhdellä timanttikatkaisulaikalla
-Katkaisulaikan vä-himmäispaksuus	mm 2,0
-Katkaisulaikan mak-simipaksuus	mm 2,5
Työskentely kahdella timanttikatkaisulaikalla
-Katkaisulaikan vä-himmäispaksuus	mm 2 × 2,0
-Katkaisulaikan mak-simipaksuus	mm 2 × 2,5
Asennusreikä mm 22,23
Karan kierre M14
LeikkaussyvyysB)	mm 10-40
Uran leveysC)	mm 2-39
PainoD)	kg 4,2
Pysäytysjarru ●
Pehmeä käynnistys ●
Uudelleenkäynnistys-suoja		●
Suositeltu ympäristönlämpötila latauksen ai-kana	°C 0...+35
Sallittu ympäristönlämpötila käytössäE) jasäilytyksessä	°C -20...+50
Yhteensopivat akut		GBA18V...GBA 18V...ProCORE18V...EXPERT18V...EXBA18V...CORE18V...
Suositellut akut täydentehon saavuttamiseksi		EXPERT18V... ≥ 8,0 Ah
Suositellut latauslait-teet		GAL18...GAL 18...

Roilojyrsin GNF18V-40

	GAL 36...
	GAL12V/18...
	GAL 12V/18...
	GAX 18...
	EXAL18...

A) Nimellinen tyhjäkäyntikierrosluku standardin IEC 62841-2-22 mukaan sopivien käyttötarvikkeiden valintaan. Todellinen tyhjäkäyntikierrosluku ei saa ylittää nimellistä tyhjäkäyntikierroslukua, joten se on sitä pienempi.

B) Riippuen laikan tyypistä ja kulumisasteesta. Suurin leikkaussy-vyys saavutetaan uudella timanttikatkaisulaikalla, jonka halkaisija on 150 mm.

C) Riippuen timanttikatkaisulaikkojen paksuudesta

D) Kiinnityslaipan (22), välikelevyjen (24) ja kiinnitysmutterin kanssa (25), ilman akkua (akun painon voit katsoa verkko-osoitteesta www.bosch-professional.com)

E) rajoitettu teho, kun lämpötila < 0 °C Tekniset tiedot on määritetty EXPERT18V 15.0Ah -akun kanssa.

Arvot voivat vaihdella tuotteen mukaan ja riippuvat käyttö- ja ympäris-töolosuhteista. Lisätietoja saat verkko-osoitteesta www.bosch-professional.com/wac.

Melu-/tärinätiedot

Melupäästöarvot on määritetty standardin IEC 62841-2-22 mukaan.

Sähkötyökalun tyypillinen A-painotettu melutaso: äänenpai-netaso 103 dB(A); äänentehotaso 111 dB(A). Mittausepä-varmuus K = 3 dB.

Käytä kuulosuojaimia!

Tärinäarvot a h (jatkuva tärinä), p r (toistuva iskumainen tärinäkuormitus) ja epävarmuus K on määritetty standardin IEC 62841-2-22 mukaan:

$$ a _ {n} = 3, 7 \mathrm{m} / \mathrm{s} ^ {2} (K = 1, 5 \mathrm{m} / \mathrm{s} ^ {2}), a _ {\mathrm{pF}} = 8 5 \mathrm{m} / \mathrm{s} ^ {2} (K = 6 \mathrm{m} / \mathrm{s} ^ {2}) $$

Näissä käyttöohjeissa ilmoitetut tärinä- ja melupäästötiedot on mitattu standardissa määritetyn mittausmenetelmän mukaan ja niitä voi käyttää sähkötyökalujen keskinäiseen vertailuun. Ne soveltuvat myös tärinä- ja melupäästöjen alustavaan arviointiin.

Ilmoitetut tärinä- ja melupäästöt vastaavat sähkötyökalun pääasiallisia käyttöapoja. Tärinä- ja melupäästöt saattavat kuitenkin poiketa ilmoitetuista arvoista, jos sähkötyökalua käytetään toisiin töihin, muilla käyttötarvikkeilla tai riittämättömästi huollettuna. Tämä saattaa suurentaa koko työskentelyajan tärinä- ja melupäästöjä huomattavasti.

Tärinä- ja melupäästöjen tarkaksi arvioimiseksi on huomioitava myös ne ajat, jolloin laite on sammutettuna tai tyhjä-käynnillä. Tämä voi vähentää huomattavasti koko työskentelyajan tärinä- ja melupäästöjä.

Määrittele tarvittavat lisävarotoimenpiteet käyttäjän suojelemiseksi tärinän aiheuttamilta haitoilta (esimerkiksi sähkötyökalujen ja käyttötarvikkeiden huolto, käsien pitäminen lämpiminä ja työprosessien organisointi).

Akku

Bosch myy akkukäyttöisiä sähkötyökaluja myös ilman akkua. Pakkauksesta näet, sisältyykö akku sähkötyökalusi toimitukseen.

Akun lataminen

Käytä vain teknisissä tiedoissa ilmoitettuja latauslaitteita. Vain nämä latauslaitteet soveltuvat sähkötyökalussasi käytettävälle litiumioniakulle.

Huomautus: kansainvälisten kuljetusmääräysten mukaisesti Li-ion-akut toimitetaan osittain ladattuina. Akun täyden suorituskyvyn varmistamiseksi akku tulee ladata täyteen ennen ensikäyttöä.

Akun asentaminen

Työnnä ladattu akku akun kiinnityskohtaan niin, että se lukittuu paikalleen.

Akun irrottaminen

Kun haluat ottaa akun pois, paina akun vapautuspainiketta ja vedä akku irti. Älä irrota akkua väkisin.

Akussa on 2 lukitusvaihetta, millä estetään akun irtoaminen, jos painat tahattomasti akun vapautuspainiketta. Sähkötyökalussa oleva akku pysyy paikallaan jousen avulla.

Akun lataustilan näyttö

Huomautus: lataustilan näyttöä ei ole kaikissa akkutyypeissä. Akun lataustilan näytön vihreät LED-valot ilmoittavat akun lataustilan. Turvallisuussyistä lataustilan tarkistaminen on mahdollista vain sähkötyökalun ollessa pysähdyksissä. Kun haluat nähdä lataustilan, paina lataustilan näytön painiketta eai. nämä on mahdollista myös akun ollessa irrotettuna.

Jos lataustilan näytön painikkeen painaminen ei sytytä yhtään LED-valoa, akku on viallinen ja täytyy vaihtaa.

Akkutyyppi GBA 18V... | GBA18V...

LED-valo Kapasiteetti

3 vihreää LED-valoa palaa jatkuvasti 60-100 %

2 vihreää LED-valoa palaa jatkuvasti 30-60 %

1 vihreä LED-valo palaa jatkuvasti 5-30 %

1 vihreä LED-valo vilkkuu 0-5 %

Akkutyyppi ProCORE18V... | EXPERT18V... | EXBA18V... | CORE18V...

LED-valo Kapasiteetti

5 vihreää LED-valoa palaa jatkuvasti 80-100 %

4 vihreää LED-valoa palaa jatkuvasti 60-80 %

3 vihreää LED-valoa palaa jatkuvasti 40-60 %

2 vihreää LED-valoa palaa jatkuvasti 20-40 %

1 vihreä LED-valo palaa jatkuvasti 5-20 %

1 vihreä LED-valo vilkkuu 0-5 %

110 | Suomi

Akun vikavaaran havaitseminen

EXPERT18V... | EXBA18V...

Akun lataustilan LED-merkkivalot voivat ilmaista akun lataustilan lisäksi akun vikavaaraa.

Aktivoi toiminto painamalla lataustilan näytön painiketta kolmen sekunnin ajan. Akun analysoinnista ilmoitetaan akun lataustilan näytön juoksevalla merkkivalolla. Analysoinnin tulos näkyy akun lataustilan näytössä.

1 LED-valo: akussa on suuri vikavaara. Tämä on jo saattanut pienentää tehoa ja käyttöaikaa.

Suosittelemme vaihtamaan akun.

5 LED-valoa: akku on hyvässä kunnossa ja sen vikavaara on pieni.

Huomaa: akun vikavaaran arviointi tapahtuu kaksivaiheisesti ja mahdollistaa akun kunnon yksinkertaistetun analysoinnin. Akku katsotaan joko hyväkuntoiseksi tai vikaherkäksi. Analyysi ei ilmoita akun kuntoa prosentteina.

Ohjeita akun optimaaliseen käsittelyyn

Suojaa akku kosteudelta ja vedeltä.

Säilytä akkua vain -20 ... 50 °C lämpötilassa. Älä jätä akkua esimerkiksi kuumana kesäpäivänä pitkäksi ajaksi autoon.

Puhdista akun tuuletusaukot säännöllisin väliajoin pehmeällä, puhtaalla ja kuivalla siveltimellä.

Huomattavasti lyhentynyt käyntiaika latauksen jälkeen osoittaa, että akku on elinikänsä lopussa ja täytyy vaihtaa uuteen. Huomioi hävitysohjeet.

Asennus

▶ Ota akku pois sähkötyökalusta, ennen kuin teet sähkötyökaluun liittyviä töitä (esim. huolto, käyttötarvikkeen vaihto jne.). Käynnistyskytkimen tahaton painallus aiheuttaa loukkaantumisvaaran.

Pölyn-/purunpoisto

Vältä työskentelemästä ilman pölyntorjuntatoimenpiteitä. Sopiva pölynpoistojärjestelmä vähentää terveydelle vaarallista pölykuormitusta. Huolehdi työpisteen tehokkaasta tuuletuksesta. Käytä sopivaa hengityssuojainta kaikissa töissä. Käytä mahdollisuuksien mukaan materiaalille soveltuvaa pölynpoistoa. Noudata käsiteltäviä materiaaleja koskevia maakohtaisia määräyksiä.

▶ Estä pölyn kertyminen työpisteeseen. Pöly saattaa olla herkästi syttyvää.

Pölynimuria koskevat vaatimukset

Suositeltu letkun nimellishalkaisija mm		≥ 28
Vaadittava alipaineA)	mbar	≥ 140
	hPa	≥ 140
Vaadittava virtausA)	l/s	≥ 23
	m3/h	≥ 82,8
Suositeltava suodattimen tehokkuus		Pölyluokka M3)

A) Tehomerkintä sähkötyökalun imuriliitännässä
B) Standardin IEC/EN 60335-2-69 mukaan

Noudata pölynimurin ohjeita. Jos imuteho heikkenee, keskeytä työ ja poista vian aiheuttaja.

Pölynpoisto imurilla (katso kuva B)

Imuliitoksen (2) voi kääntää haluttuun suuntaan.

Liitä imuletku (30) (lisätarvike) pölynpoistoputkeen (2). Yhdistä imuletku (30) pölynimuriin (lisätarvike). Tämän käyttöoppaan lopussa on katsaus erilaisten pölynimureiden liitännöistä.

Suosittelemme käyttämään antistaattisia letkuja sekä ESD-suojattuja pölynimureita. Tavanomaisten letkujen ja pölynimurien käyttö on mahdollista, mutta ei suositeltavaa, koska niihin voi varautua staattista sähköä.

Käytä M- tai H-luokan pölynimureita. Suosittelemme pölyltä suojaavan hengityksensuojaimen käyttöä. Mineraalipöly on terveydelle vaarallista ja voi aiheuttaa syöpää.

Pölynimurin tulee soveltua työstettävälle materiaalille.

Käytä erikoisimuria terveydelle erittäin vaarallisten, syöpää aiheuttavien tai kuivien pölylaatujen imurointiin.

Roilojyrsimien käyttöön liittyviä ohjeita

Noudata seuraavia ohjeita, jotta saat vähennettyä työssä syntyvää pölykuormitusta.

• Käytä ainoastaan Boschin suosittelemia roilojyrsimen ja pölyluokan M tai H pölynimurin yhdistelmiä. Muunlaiset yhdistelmät saattavat heikentää pölynpoistoa.
• Noudata imurin käyttöohjeita imurin ja sen suodattimien huollossa ja puhdistuksessa. Tyhjennä pölysäiliö heti kun se on täynnä. Puhdista imurin suodattimet säännöllisin väliajoin ja asenna suodattimet aina kokonaan imurin si-sään.
  – Käytä vain Boschin suosittelemia imuletkuja. Älä tee muutoksia imuletkuun. Jos imuletkuun pääsee kivenmuri-koita, keskeytä työskentely ja puhdista imuletku välittömästi. Vältä imuletkun taittamista.
• Käytä roilojyrsintä vain määräystenmukaisesti.
  – Käytä vain teräviä ja virheetömiä käyttötarvikkeita. Työstönopeuden huomattava hidastuminen on merkki kuluneista käyttötarvikkeista.
  – Noudata rakennustyömailla yleisiä työpaikkamääräyksiä.
• Varmista hyvä ilmanvaihto.
• Varmista esteetön työskentelyalue. Pitkien roilojen jyrsinnässä imuria on voitava siirtää esteettömästi ja ajoissa.
• Käytä kuulosuojaimia, suojalaseja, hengityssuojainta ja tarv. työkäsineitä. Käytä hengityssuojaimena vähintään FFP 2-luokan hengityssuojainta.
  – Käytä sopivaa imuria työpaikan puhdistamiseen. Älä siivoa pölyä lakaisemalla, koska se lisää pölykuormitusta.

Timanttikatkaisulaikkojen asentaminen

Suosittelemme käyttämään työkäsineitä timanttikatkaisulaikkojen asennuksessa ja vaihdossa.
- Timanttikatkaisulaikat kuumenevat voimakkaasti käytön aikana; älä kosketa niitä, ennen kuin ne ovat jäähtyneet.

- Käytä vain timanttikatkaisulaikkoja. Segmentoiduissa timanttilaikoissa saa olla vain negatiiviset leikkuukulmat ja enintään 10 mm:n raot segmenttien välillä.

Käännä yläsuojus sivuun (katso kuva A)

Yläsuojus (17) on käännettävä työkalujen vaihdon ajaksi kokonaan sivuun. Aseta sähkötyökalu tukevalle ja tasaiselle alustalle.

Avaa sähkötyökalu vapautuspainikkeella (20). Avaa yläsuojus (17) salvasta (1).

Kiinnikkeen irrottaminen (katso kuva A)

Ota akku pois sähkötyökalusta, ennen kuin teet sähkötyökaluun liittyviä töitä (esim. huolto, käyttötarvikkeen vaihto jne.). Käynnistyskytkimen tahaton painallus aiheuttaa loukkaantumisvaaran.

Paina karan lukituspainiketta (10), jotta saat lukittua hiomakaran paikalleen.

- Älä paina karan lukituspainiketta ennen kuin hiomakara on pysähtynyt. Muussa tapauksessa sähkötyökalu saattaa vaurioitua.

- Jos käytät kiinnitysmutteria (27): Löysää kiinnitysmutteria laikka-avaimella (28).

- Kun käännät sangallista pikakiinnitysmutteria (25): Käännä sitä varten pikakiinnitysmutterin kaarisanka ylös ja kierrä pikakiinnitysmutteria (25) voimakkaasti vastapäivään. Löysää kireä pikakiinnitysmutteri laikka-avaimella.

- Kun käännät pikakiinnitysmutteria (26): Käännä pyällettyä rengasta vastapäivään. Löysää kireä pikakiinnitysmutteri laikka-avaimella.

Ota välikelevyt (24) ja kiinnityslaippa (22) pois. Puhdista hiomakara (21) ja kaikki asennettavat osat.

Määritä uran leveys

Uran leveys määräytyy kahden timanttikatkaisulaikan (24) välisten välikelevyjen (23) lukumäärän ja timanttikatkaisulaikkojen paksuuden mukaan.

Uran leveys lasketaan seuraavasti:

Uran leveys = välikelevyjen paksuus + timanttikatkaisulaikan paksuus.

Mahdollinen uran leveys on esitetty teknisissä tiedoissa. (katso "Tekniset tiedot", Sivu 108).

Voit käyttää sähkötyökalussa yhtä tai kahta timanttikatkaisu-laikkaa.

Kiinnikkeen asentaminen (katso kuva A)

Aseta kiinnityslaippa (22) hiomakaran päälle (21). Kiinnityslaipan on asetuttava oikein hiomakaran ja sen kiertokytkennän päälle.

Aseta timanttikatkaisulaikka (23) ja välikelevyt (24) kiinnityslaippaan (22).

▶ Uran halutusta leveydestä riippumatta kaikki toimitetut välikelevyt on aina asennettava. Muuten

timanttikatkaisulaikka (23) voi irrota käytön aikana ja aiheuttaa tapaturmia.

Tarvittavien välikelevyjen määrä:

4 kpl, kukin 6 mm paksu

3 kpl, kukin 4 mm paksu

Kahden timanttikatkaisulaikan väliin (23) on asennettava vä- hintään yksi välikelevy (24).

Huom: Vain timanttikatkaisulaikkoja saa käyttää. Liimavahvistettujen katkaisulaikkojen käyttö ei ole sallittua!

Varmista timanttikatkaisulaikkoja asentaessa, että timanttikatkaisulaikkaan merkitty kiertosuuntanuoli ja sähkötyökalun pyörimissuunta (katso ylempään suojakanteen merkitty (29) kiertosuuntanuoli) vastaavat toisiaan.

Paina karan lukituspainiketta (10), jotta saat lukittua hiomakaran paikalleen.

• Kun käytät kiinnitysmutteria (27): Ruuvaa kiinnitysmutteri paikalleen ja kiristä se laikka-avaimen (28) avulla.
  – Kun käytät sangallista pikakiinnitysmutteria (25): Käännä pikakiinnitysmutterin kaarisanka ylös ja kierrä pikakiinnitysmutteria voimakkaasti myötäpäivään. Käännä sen jälkeen pikakiinnitysmutterin kaarisanka alas. Kiristäminen laikan reunasta ei riitä.
• Kun käytät pikakiinnitysmutteria (26): Ruuvaa pikakiinnitysmutteri paikalleen ja käännä katkaisulaikkaa voimakkaasti myötäpäivään.

Lukitse yläsuojus (17) salvasta (1). Käännä sitten yläsuo-justa, kunnes vapautuspainikkeet (20) lukittuvat kuuluvasti. Kun käytät kahta timanttikatkaisulaikkaa, (23) vaihda ne aina pareittain.

Asennusjärjestys on esitetty kuvasivulla.

Laikan sijaintikohdan näyttö

Timanttikatkaisulaikkojen sijainnit on merkitty kolmella merkinnällä (13).

• Sisempi merkintä: osoittaa sisemmän timanttikatkaisulaikan (23) sijainnin, jos kiinnityslaikan (22) ja tämän timanttikatkaisulaikan väliin ei ole asennettu välikelevyä (24).

- Keskipistemerkintä: osoittaa sisemmän ja ulomman timanttikatkaisulaikan geometrisen keskipisteen.

- Ulompi merkintä osoittaa ulomman timanttikatkaisulaikan (23) sijainnin. Jos timanttikatkaisulaikka asennetaan aivan ulkoreunalle, ei käytetä enää välikelevyä (24).

Käyttö

Katkaisusyvyyden valinta

▶ Leikkausyvyyden saa valita vain silloin, kun sähkötyö- kalu on kytketty pois päältä.

Haluttu katkaisusyvyys voidaan esivalita syvyyspysäytyksen määrittävästä säätöpyörästä (11).

Aseta timanttikatkaisulaikan haluttu katkaisusyvyys kääntämällä syvyyspysäytyksen säätöpyörää (11) niin, että nuolimerkki (19) pohjalevyssä (8) osoittaa halutun leikkaussyvyyden (12) arvoa. Varmista, että syvyydensäätöpyörä (11) on paikoillaan. Kun laitetta käytetään ilman syvyydensäätöpyörää, todellinen katkaisusyvyys voi vaihdella käytön aikana kohti suurempaa tai pienempää arvoa. Timanttikatkai-

112 | Suomi

sulaikkojen kulumisen vuoksi saavutettu katkaisusyvyys voi olla asetettua katkaisusyvyysarvoa (12) pienempi. Mittaa timanttikatkaisulaikkojen todellinen katkaisusyvyys ennen käyttöä. Leikkaussyvyyden voi asettaa 10 mm, 15 mm, 20 mm, 25 mm, 30 mm, 35 mm, 40 mm syvyyteen tai MAX-merkkiin. MAX-asetus takaa suurimman mahdollisen katkaisusyvyyden riippuen siitä, kuinka kulunut timanttikatkaisulaikka on.

Käyttöönotto

Käynnistys ja pysäytys

Tarkista ennen käynnistystä, että ylempi suojakansi on lukittunut (17) alkuasentoonsa. Alkuasento on saavutettu, kun hakanen on napsahtanut kiinni (32) sankaan (31). Muuten timanttikatkaisulaikat voivat koskettaa työkappaletta ja aiheuttaa käynnistyshetkellä sähkötyökalun hallinnan menetyksen.
Tarkasta timanttikatkaisulaikka ennen käyttöä. Timanttikatkaisulaikan täytyy olla kunnolla paikallaan ja sen pitää pyöriä esteettömästi. Suorita vähintään yhden minuutin pituinen koekäyttö ilman kuormitusta. Älä käytä vaurioituneita, epäpyöreitä tai täriseviä timanttikatkaisulaikkoja. Vaurioituneet timanttikatkaisulaikat voivat särkyä palasiksi ja aiheuttaa tapaturmia.

Kytke sähkötyökalu päälle kääntämällä käynnistyskytkintä (7) ja painamalla on/off-kytkintä (6) alaspäin. Vapauta käynnistyskytkin (7) uudelleen.

Sammuta sähkötyökalu vapauttamalla käynnistyskytkin (6).

Sähkötyökalun pyörimissuunta on etukahvan suuntainen. Se näkyy myös nuolista (33) pohjalevyssä.

Käytä sähkötyökalua aina pitämällä molemmin käsin kiinni siihen tarkoitetuista tartuntapinnoista.

Pysäytysjarru

Sähkötyökalussa on elektroninen pysäytysjarru. Sähkötyökalun sammutuksen tai virransyötön katkaisun jälkeen käyttötarvike pysähtyy muutamassa sekunnissa.

Pehmeä käynnistys

Sähkötyökalun elektroninen pehmeä käynnistystoiminto rajoittaa käynnistettäessä vääntömomenttia ja mahdollistaa työn tarkan aloituksen.

Huomautus: jos sähkötyökalu kiihtyy käynnistettäessä heti täyteen nopeuteen, pehmeä käynnistystoiminto ja uudelleenkäynnistyssuoja ovat epäkunnossa. Sähkötyökalu on lähetettävä viipymättä valtuutettuun huoltoon, katso osoitteet kohdasta "Huolto ja käyttöneuvonta".

Uudelleenkäynnistyssuoja

Uudelleenkäynnistyssuoja estää sähkötyökalun hallitsemattoman käynnistymisen virtakatkoksen jälkeen.

Kun haluat ottaa sähkötyökalun uudelleen käyttöön, kytke käynnistyskytkin (6) pois

päältä ja käynnistä moottori uudelleen.

Työskentelyohjeita

▶ Noudata varovaisuutta leikatessasi kantavia seiniä, katso kappale "Statiikkaa koskevia ohjeita".
- Älä kuormita sähkötyökalua niin voimakkaasti, että se pysähtyy.
Kiinnitä työkappale, mikäli sen omapaino ei pidä sitä luotettavasti paikallaan.

Sähkötyökalua saa käyttää vain kuivaleikkaukseen.

Suojaa katkaisulaikkaa iskuilta, kolhuilta ja rasvalta. Älä koh- dista katkaisulaikkaan sivusuuntaista kuormitusta.

• Säädä katkaisusyvyys. (katso "Katkaisusyvyyden valinta", Sivu 111) Harjanteen murtamisen yhteydessä esiintyvien epätarkkuuksien kompensoimiseksi on suositeltavaa asettaa katkaisusyvyys noin 5 mm haluttua urasyvyyttä syvemmälle.
  – Laita sähkötyökalun rullat (9) työstettävälle pinnalle.
• Kytke sähkötyökalu päälle.
  – Paina etukahvaa työkappaleen suuntaan, jotta voit upottaa timanttikatkaisulaikat materiaaliin pohjalevyn ohi. Aluksi on voitettava pieni vastus.
  – Ohjaa sähkötyökalua pitämällä kiinni molemmista kahvoista ja työntämällä rauhallisesti työstettävälle materiaalille sopivalla etenemisnopeudella.
• Sähkötyökalua täytyy aina ohjata pyörimissuunnan vastaisesti. Muuten on vaara, että laikka tempautuu hallitsemattomasti ulos leikkausurasta. Ohjaa sähkötyökalua pohjalevyssä esitettyyn työskentelysuuntaan.
  – Kun työ on valmis, käännä sähkötyökalu pois urasta moottorin ollessa käynnissä.
• Sammuta sähkötyökalu.
• Palautusjousi ja alkuvastus estävät timanttikatkaisulaikkojen irtoamisen, kun sähkötyökalu asetetaan pystysuoraan lattialle tai pöydälle. Jos sähkötyökalu on käynnistysasennossa eli kiinnike (31) on kytketty koukkuun (32), on vain pieni riski, että sähkötyökalu liikkuu (pyörivien timanttikatkaisulaikkojen ja kosketuspinnan välisen kitkakosketuksen vuoksi) tai vahingoittaa alustaa, jos se kytketään vahingossa päälle. Jos sähkötyökalu ei kuitenkaan ole aloitusasennossa voiman käytön (esim. voimakkaan kosketuksen) vuoksi, timanttikatkaisulaikat voivat iskeytyä pintaan ja jäädä siihen kiinni.

Älä jarruta pysäytettävää timanttikatkaisulaikkaa painamalla laikan kylkiä vasten.

- Timanttikatkaisulaikat kuumenevat voimakkaasti käytön aikana; älä kosketa niitä, ennen kuin ne ovat jäähtyneet.

(34)

Poista materiaaliin jäljelle jäänyt harjanne murtotaltalla (34).

Kaarevat leikkaukset eivät ole mahdollisia, koska timanttikat-kaisulaikat juuttuisivat työkappaleeseen.

Levymateriaalien on oltava leikatessa tukevalla alustalla tai tuettuna.

Kun teet seinään läpivientejä (esimerkiksi poravasaralla), voit suurelta osin estää pinnan lohkeamisen, jos teet ensin mahdollisimman syvän uran käyttäen seinäurajyrsintä.

Timanttikatkaisulaikka saattaa ylikuumentua ja vaurioitua, kun esim. katkaiset erittäin kovia materiaaleja (esimerkiksi paljon kvartsia sisältävä betoni). Timanttikatkaisulaikan ympärillä näkyvä kipinäkehä on selvä merkki ylikuumenemisesta.

Keskeytä tässä tapauksessa katkaisutyö ja anna timanttikatkaisulaikan pyöriä hetken ajan kuormittamattomana huippunopeudella, jotta laikka jäähtyy.

Huomattavasti hidastunut työstönopeus ja laikan ympärillä näkyvä kipinäkehä ovat merkkejä siitä, että timanttikatkaisu-laikka on tylsynyt. Laikan voi teroittaa tekemällä lyhyen leikkauksen kuluttavaan materiaaliin, esimerkiksi kalkkihiekkakiveen.

Statiikkaa koskevia ohjeita

Kantaviin seiniiin tehtäviä reikiä koskevat maakohtaiset mää- räykset. Näitä määräyksiä on ehdottomasti noudatettava. Kysy ennen töiden aloittamista neuvoa vastaavalta staatikolta, arkkitehdiltä tai rakennusmestarilta.

Hoito ja huolto

Huolto ja puhdistus

▶ Ota akku pois sähkötyökalusta, ennen kuin teet sähkötyökaluun liittyviä töitä (esim. huolto, käyttötarvikkeen vaihto jne.). Käynnistyskytkimen tahaton painallus aiheuttaa loukkaantumisvaaran.

- Pidä aina sähkötyökalua ja sen tuuletusaukot puh-taina, jotta voit työskennellä hyvin ja turvallisesti.

- Älä puhdista sähkötyökalua paineilmalla, jotta tervey-delle vaarallista pölyä ei pääse leviämään ilmaan.

Pura työn päätyttyä kiinnityslaitteet ja puhdista kaikki kiinnitysosat ja suojus.

Säilytä ja käsittele lisätarvikkeita huolellisesti.

Asiakaspalvelu ja käyttöneuvonta

Suomi

Puh.: 0800 98044

Linkki huolto-osoitteisiin ja takuuehtoihin löytyy viimeiseltä sivulta.

Ilmoita kaikissa kyselyissä ja varaosatilauksissa 10-numeroinen tuotenumero, joka on ilmoitettu tuotteen mallikilvessä.

Hävitys

Sähkötyökalut, akut, lisätarvikkeet ja pakkaukset tulee toimittaa ympäristöystävälliseen uusiokäyttöön.

Älä heitä sähkötyökaluja tai akkuja/paristoja talousjätteisiin!

Koskee vain EU-maita:

Sähkö- ja elektroniikkalaitteet sekä käytöstä poistetut akut/paristot, jotka eivät ole enää käyttökelpoisia, on kerättävä erikseen ja hävitettävä ympäristöystävällisellä tavalla. Toimita ne ohjeen mukaisiin keräyspisteisiin. Virheellinen hävittäminen voi olla haitallista ympäristölle ja terveydelle jätteiden mahdollisesti sisältämien vaarallisten aineiden vuoksi.

Ελληνικά

a) See tarvik ei kuulu standard-tarnekomplekti.

Tehnilised andmed
