GEBRUIKSAANWIJZING GNF 18V-40 Professional BOSCH

nl Oorspronkelijke gebruiksaanwijzing

da Original brugsanvisning

sv Bruksarvisping Original

no Original driftsinstruks

Aikunerälset object

Veiligheidsaanwijzingen

Algemene veiligheidsaanwijzingen voor elektrische gereedschappen

WAARSCHU-WING

Lees alle waarschuwingen, veiligheidsaanwijzingen, afbeeldingen en specificaties die bij dit elektri-

sche gereedschap worden geleverd. Als de hieronder vermelde aanwijzingen niet worden opgevolgd, kan dit een elektrische schok, brand en/of ernstig letsel tot gevolg hebben.

Bewaar alle waarschuwingen en voorschriften voor toekomstig gebruik.

Het in de waarschuwingen gebruikte begrip elektrisch gereedschap heeft betrekking op elektrische gereedschappen voor gebruik op het stroomnet (met netsnoer) en op elektrische gereedschappen voor gebruik met een accu (zonder netsnoer).

68 | Nederlands

Veiligheid van de werkomgeving

Houd uw werkomgeving schoon en goed verlicht. Een rommelige of onverlichte werkomgeving kan tot ongevallen leiden.
▶ Werk met het elektrische gereedschap niet in een omgeving met explosiegevaar waarin zich brandbare vloeistoffen, brandbare gassen of brandbaar stof bevinden. Elektrische gereedschappen veroorzaken vonken die het stof of de dampen tot ontsteking kunnen brengen.
Houd kinderen en andere personen tijdens het gebruik van het elektrische gereedschap uit de buurt. Wanneer u wordt afgeleid, kunt u de controle over het gereedschap verliezen.

Elektrische veiligheid

Houd het gereedschap uit de buurt van regen en vocht. Het binnendringen van water in het elektrische gereedschap vergroot het risico van een elektrische schok.

Veiligheid van personen

▶ Wees alert, let goed op wat u doet en ga met verstand te werk bij het gebruik van het elektrische gereedschap. Gebruik geen elektrisch gereedschap, wanneer u moe bent of onder invloed staat van drugs, alcohol of medicijnen. Een moment van onoplettendheid bij het gebruik van het elektrische gereedschap kan tot ernstige verwondingen leiden.
Draag persoonlijke beschermingsmiddelen. Draag altijd een veiligheidsbril. Het dragen van persoonlijke beschermingsmiddelen zoals een stofmasker, slipvaste werkschoenen, een veiligheidshelm of gehoorbescherming, afhankelijk van de aard en het gebruik van het elektrische gereedschap, vermindert het risico van verwondingen.
▶ Voorkom per ongeluk inschakelen. Controleer dat het elektrische gereedschap uitgeschakeld is, voordat u de stekker in het stopcontact steekt of de accu aansluit en voordat u het gereedschap oppakt of draagt. Wanneer u bij het dragen van het elektrische gereedschap uw vinger aan de schakelaar hebt of wanneer u het gereedschap ingeschakeld op de stroomvoorziening aansluit, kan dit tot ongevallen leiden.
▶ Verwijder instelgereedschappen of schroefsleutels, voordat u het elektrische gereedschap inschakelt. Een instelgereedschap of sleutel in een draaiend deel van het gereedschap kan tot verwondingen leiden.
▶ Voorkom een onevenwichtige lichaamshouding. Zorg ervoor dat u stevig staat en steeds in evenwicht blijft. Daardoor kunt u het elektrische gereedschap in onverwachte situaties beter onder controle houden.
▶ Draag geschikte kleding. Draag geen loshangende kleding of sieraden. Houd haren en kleding uit de buurt van bewegende delen. Loshangende kleding, lange haren en sieraden kunnen door bewegende delen worden meegenomen.
▶ Wanneer stofafzuigings- of stofopvangvoorzieningen kunnen worden gemonteerd, dient u zich ervan te ver-

zekeren dat deze zijn aangesloten en juist worden gebruikt. Het gebruik van een stofafzuiging beperkt het gevaar door stof.

▶ Ondanks het feit dat u eventueel heel goed vertrouwd bent met het gebruik van gereedschappen, moet u ervoor zorgen dat u niet nonchalant wordt en veiligheidsvoorschriften voor het gereedschap gaat negeren. Een onoplettende handeling kan binnen een fractie van een seconde ernstig letsel veroorzaken.

Zorgvuldige omgang met en zorgvuldig gebruik van elektrische gereedschappen

▶ Overbelast het elektrische gereedschap niet. Gebruik voor uw werkzaamheden het daarvoor bestemde elektrische gereedschap. Met het passende elektrische gereedschap werkt u beter en veiliger binnen het aangegeven capaciteitsbereik.
- Gebruik geen elektrisch gereedschap waarvan de schakelaar defect is. Elektrisch gereedschap dat niet meer kan worden in- of uitgeschakeld, is gevaarlijk en moet worden gerepareerd.
▶ Trek de stekker uit het stopcontact en/of neem de accu (indien uitneembaar) uit het elektrische gereedschap, voordat u het elektrische gereedschap instelt, accessoires wisselt of het elektrische gereedschap opbergt. Deze voorzorgsmaatregel voorkomt onbedoeld starten van het elektrische gereedschap.
Bewaar niet-gebruikte elektrische gereedschappen buiten bereik van kinderen. Laat het gereedschap niet gebruiken door personen die er niet mee vertrouwd zijn en deze aanwijzingen niet hebben gelezen. Elektrische gereedschappen zijn gevaarlijk wanneer deze door onervaren personen worden gebruikt.
Pleeg onderhoud aan elektrische gereedschappen en accessoires. Controleer of bewegende delen van het gereedschap correct functioneren en niet vastklemmen en of onderdelen zodanig gebroken of beschadigd zijn dat de werking van het elektrische gereedschap nadelig wordt beïnvloed. Laat deze beschadigde onderdelen vóór gebruik repareren. Veel ongevallen hebben hun oorzaak in slecht onderhouden elektrische gereedschappen.
Houd snijdende inzetgereedschappen scherp en schoon. Zorgvuldig onderhouden snijdende inzetgereedschappen met scherpe snijkanten klemmen minder snel vast en zijn gemakkelijker te geleiden.
- Gebruik elektrisch gereedschap, accessoires, inzetgereedschappen en dergelijke volgens deze aanwijzingen. Let daarbij op de arbeidsomstandigheden en de uit te voeren werkzaamheden. Het gebruik van elektrische gereedschappen voor andere dan de voorziene toepassingen kan tot gevaarlijke situaties leiden.
Houd handgrepen en greepvlakken droog, schoon en vrij van olie en vet. Gladde handgrepen en greepvlakken verhinderen dat het gereedschap in onverwachte situaties veilig kan worden gehanteerd en bediend.

Gebruik en onderhoud van accugereedschappen

Laad accu's alleen op in oplaadapparaten die door de fabrikant worden geadviseerd. Voor een oplaadapparaat dat voor een bepaald type accu geschikt is, bestaat brandgevaar wanneer het met andere accu's wordt gebruikt.
- Gebruik alleen de daarvoor bedoelde accu's in de elektrische gereedschappen. Het gebruik van andere accu's kan tot verwondingen en brandgevaar leiden.
▶ Voorkom aanraking van de niet-gebruikte accu met paperclips, munten, sleutels, spijkers, schroeven en andere kleine metalen voorwerpen die overbrugging van de contacten kunnen veroorzaken. Kortsluiting tussen de accucontacten kan brandwonden of brand tot gevolg hebben.
Bij verkeerd gebruik kan vloeistof uit de accu lekken. Voorkom contact daarmee. Spoel bij onvoorzien contact met water af. Wanneer de vloeistof in de ogen komt, dient u bovendien een arts te raadplegen. Gelekte accuvloeistof kan tot huidirritaties en verbrandingen leiden.
- Gebruik accu of gereedschap niet, als deze beschadigd of veranderd zijn. Beschadigde of veranderde accu's kunnen onvoorspelbaar gedrag vertonen, waardoor een brand, explosie of het gevaar van letsel kan ontstaan.
Stel accu of gereedschap niet bloot aan vuur of overmatige temperaturen. Blootstelling aan vuur of temperaturen boven 130 °C kan een explosie veroorzaken.
▶ Volg alle aanwijzingen voor het laden en laad de accu of het gereedschap niet buiten het temperatuurbereik dat in de aanwijzingen is vermeld. Verkeerd laden of laden bij temperaturen buiten het vastgelegde bereik kan de accu beschadigen en het risico van brand vergroten.

Service

Laat het elektrische gereedschap alleen repareren door gekwalificeerd en vakkundig personeel en alleen met originele vervangingsonderdelen. Daarmee wordt gewaarborgd dat de veiligheid van het gereedschap in stand blijft.
▶ Voer nooit servicewerkzaamheden aan beschadigde accu's uit. Service van accu's dient uitsluitend te worden uitgevoerd door de fabrikant of erkende servicewerkplaatsen.

Waarschuwingen voor slijpmachines

• Gebruik uitsluitend diamantdoorslijpschijven voor uw elektrische gereedschap. Het feit dat een accessoire op uw elektrische gereedschap kan worden bevestigd, betekent niet dat een veilige werking gegarandeerd is.
• Gebruik geen gesegmenteerde diamantdoorslijpschijven met een positieve hellingshoek. Het gebruik van dergelijke diamantdoorslijpschijven kan het risico op persoonlijk letsel vergroten.
• Gebruik geen gesegmenteerde diamantdoorslijpschijven met een randopening van meer dan 10 mm. Het

gebruik van dergelijke diamantdoorslijpschijven kan het risico op persoonlijk letsel vergroten.

De nominale snelheid van de doorslijpschijf moet ten minste gelijk zijn aan de maximale snelheid die op het elektrische gereedschap staat vermeld. Accessoires die sneller draaien dan hun nominale snelheid, kunnen breken en uit elkaar springen.
▶ Schijven mogen uitsluitend worden gebruikt voor aanbevolen toepassingen. Voer bijvoorbeeld geen slijpwerkzaamheden uit met de zijkant van een doorslijpschijf. Doorslijpschijven zijn bestemd voor het bewerken van randen; als zijdelingse krachten op deze schijven worden uitgeoefend, kunnen deze barsten.
- Gebruik altijd onbeschadigde schijfflenzen met de juiste diameter voor de desbetreffende schijf. De juiste schijfflenzen ondersteunen de schijf en verminderen de kans dat de schijf losraakt of breekt.
- Gebruik geen versleten versterkte schijven van grote- re elektrische gereedschappen. Schijven die zijn be- stemd voor een groter elektrisch gereedschap, zijn niet geschikt voor de hogere snelheid van een kleiner gereed- schap en kunnen breken.
De buitendiameter en de dikte van uw doorslijpschijf moeten binnen de nominale capaciteit van uw elektrische gereedschap liggen. Doorslijpschijven met een verkeerde afmeting kunnen niet voldoende in bedwang of onder controle worden gehouden.
De afmeting van het asgat van schijven en flenzen moet goed passen op de as van het elektrische gereedschap. Schijven en flenzen met asgaten die niet overeenkomen met de bevestigingsmiddelen van het elektrische gereedschap kunnen uit balans raken, overmatige trillingen produceren en ervoor zorgen dat u de controle over het gereedschap verliest.
- Gebruik alle bevestigingsschroeven als de diamantschijven direct op de binnenflens worden gemonteerd, en zorg ervoor dat deze goed zijn vastgedraaid. Als de diamantschijf niet correct is bevestigd, kan deze uit balans raken en kan de schijf loskomen van de slijpas van de machine.
- Gebruik geen beschadigde doorslijpschijven. Inspecteer vóór elk gebruik de doorslijpschijven op schilfers en barsten. Mocht het elektrische gereedschap of een doorslijpschijf vallen, inspecteer dan alles op beschadiging of bevestig een onbeschadigde doorslijpschijf. Zorg er na inspectie en montage van de doorslijpschijf voor dat uzelf en omstanders uit het vlak van de draaiende doorslijpschijf staan en laat het elektrische gereedschap één minuut lang op maximale onbelaste snelheid draaien. Als er ongebruikelijke trillingen worden opgemerkt, schakel het elektrische gereedschap onmiddellijk uit en vervang de doorslijpschijf. Als er geen ongebruikelijke trillingen worden opgemerkt, laat het elektrische gereedschap dan nog één minuut doordraaien. Beschadigde schijven zullen gewoonlijk gedurende deze testtijd breken.

70 | Nederlands

Draag persoonlijke beschermingsmiddelen. Gebruik afhankelijk van de toepassing gezichtsbescherming of een veiligheidsbril. Draag zoals nodig ademhalingsbescherming zoals een stofmasker of ademhalingstoestel, gehoorbescherming, handschoenen en beschermende kleding die kleine slijp- of werkstukdeeltjes kan tegenhouden. De oogbescherming moet rondvliegende deeltjes kunnen stoppen die bij diverse bewerkingen ontstaan. De ademhalingsbescherming moet geschikt zijn om deeltjes uit de lucht te filteren die bij uw bewerking ontstaan. Langdurige blootstelling aan veel lawaai kan leiden tot gehoorschade.
De bij de machine geleverde beschermkap moet stevig aan het elektrische gereedschap zijn bevestigd en voor maximale veiligheid zodanig zijn geplaatst dat een zo klein mogelijk deel van de schijf in de richting van de gebruiker is blootgesteld. Uzelf en omstanders moeten uit het vlak van de draaiende schijf gaan staan. De beschermkap helpt de gebruiker beschermen tegen brokstukken van de schijf en onbedoeld contact met de schijf.
Houd omstanders op een veilige afstand van de werkzone. Iedereen die zich in de werkzone bevindt, moet persoonlijke beschermingsmiddelen dragen. Brokstukken van het werkstuk of een gebroken schijf kunnen rondvliegen en letsel veroorzaken, ook buiten de directe omgeving van de werkzaamheden.
- Gebruik het elektrische gereedschap niet in de buurt van ontvlambare materialen. Deze materialen zouden door vonken vlam kunnen vatten.
Houd het elektrische gereedschap vast aan de geïsoleerde handgrepen, wanneer u werkzaamheden verricht waarbij de doorslijpschijf in aanraking kan komen met verborgen bedrading. Als een doorslijpschijf een spanningvoerende draad raakt, dan kunnen de metalen delen van het elektrische gereedschap onder spanning komen te staan en zou de gebruiker een elektrische schok kunnen krijgen.
Leg het elektrische gereedschap nooit neer als de doorslijpschijf nog draait. De draaiende doorslijpschijf kan in het oppervlak grijpen, waardoor u de macht over het elektrische gereedschap verliest.
▶ Schakel het elektrische gereedschap niet in, terwijl u dit aan uw zijde draagt. Door onbedoeld contact met de draaiende doorslijpschijf kan uw kleding worden gegrepen, waardoor de doorslijpschijf in uw lichaam wordt getrokken.
Maak de ventilatieopeningen van het elektrische gereedschap regelmatig schoon. De ventilator van de motor trekt stof in de behuizing en een overmatige ophoping van metalen deeltjes kan elektrische risico's veroorzaken.

Terugslag en daarmee verwante waarschuwingen

Terugslag is een plotselinge reactie van een ronddraaiende doorslijpschijf, als deze plotseling bekneld raakt of blijft haken. Het bekneld raken of blijven haken veroorzaakt een snelle stilstand van de draaiende doorslijpschijf, waardoor het elektrische gereedschap onbeheerst in tegengestelde richting van de draairichting van de doorslijpschijf wordt ge- forceerd.

Als bijvoorbeeld een doorslijpschijf blijft haken of klem zitten in het werkstuk, dan kan de rand van de doorslijpschijf zich in het materiaaloppervlak graven en zo de doorslijpschijf naar buiten laten schieten. De doorslijpschijf kan ofwel in de richting van de gebruiker schieten of in de andere richting, afhankelijk van de bewegingsrichting van de doorslijpschijf op het moment dat deze bleef haken of klem zitten. Doorslijpschijven kunnen onder deze omstandigheden ook breken.

Terugslag is het gevolg van verkeerd gebruik van het elektrische gereedschap en/of onjuiste gebruiksprocedures of -omstandigheden. Met de juiste maatregelen kan dit worden vermeden, zoals hieronder is beschreven.

Houd het elektrische gereedschap stevig met beide handen vast en plaats uw lichaam en armen zodanig dat u de krachten van een terugslag kunt weerstaan. Gebruik altijd de extra handgreep, indien aanwezig, voor een maximale controle over terugslag of reactie op het draaimoment tijdens het starten. De gebruiker kan reacties op het draaimoment of krachten van de terugslag beheersen met de juiste voorzorgsmaatregelen.
Plaats nooit uw hand in de buurt van de draaiende doorslijpschijf. De doorslijpschijf kan over uw hand te-rugslaan.
Plaats uw lichaam niet op een plaats waar het elektrische gereedschap terecht zal komen, als een terugslag optreedt. Bij terugslag schiet het gereedschap in tegengestelde richting van de beweging van de doorslijpschijf op het moment dat deze blijft haken of klem zitten.
▶ Ga voorzichtig te werk bij het bewerken van hoeken, scherpe randen enz. Voorkom dat de doorslijpschijf gaat stuiteren of blijft haken. Hoeken, scherpe randen of stuiteren kunnen ervoor zorgen dat de draaiende doorslijpschijf blijft haken, waardoor u de macht over het gereedschap verliest of er terugslag optreedt.
▶ Probeer geen bochten te zagen. Door overbelasting van de doorslijpschijf wordt de belasting vergroot evenals de kans dat de doorslijpschijf wordt verbogen of klem komt te zitten in de snede en de mogelijkheid van een terugslag of breken van de doorslijpschijf, wat kan resulteren in ernstig letsel.
Bevestig geen zaagketting, houtsnijmes of getand zaagblad op het elektrische gereedschap. Dergelijke accessoires veroorzaken vaak een terugslag en verlies van controle over het gereedschap.
Laat de doorslijpschijf niet "vastlopen" of oefen er geen overmatige druk op uit. Probeer niet extra diep te slijpen. Door overbelasting van de doorslijpschijf wordt de belasting vergroot evenals de kans dat de doorslijpschijf wordt verbogen of klem komt te zitten in de snede en de mogelijkheid van een terugslag of breken van de doorslijpschijf.
Wanneer de doorslijpschijf klem komt te zitten of wanneer het doorslijpen om een of andere reden wordt onderbroken, schakel dan het elektrische ge-

reedschap uit en houd dit stil totdat de doorslijpschijf helemaal tot stilstand is gekomen. Probeer nooit de doorslijpschijf uit de snede te halen, terwijl de doorslijpschijf nog draait. Dit zou namelijk een terugslag kunnen veroorzaken. Onderzoek waarom de doorslijpschijf klem is komen te zitten, en tref maatregelen om het probleem te verhelpen.

Hervat het doorslijpen niet met de schijf in het werkstuk. Laat de doorslijpschijf eerst buiten het werkstuk zijn volle snelheid bereiken en leid deze weer terug in de snede. De doorslijpschijf kan klem komen te zitten, weglopen of terugslaan, als het elektrische gereedschap opnieuw wordt gestart, terwijl de doorslijpschijf nog in het werkstuk zit.
Ondersteun platen of andere grote werkstukken om het risico van vastklemmen en terugslaan van de doorslijpschijf tot een minimum te beperken. Grote werkstukken hebben de neiging om onder hun eigen gewicht door te zakken. Ondersteun het werkstuk in de buurt van de slijplijn en aan de rand van het werkstuk aan weerszijden van de doorslijpschijf.
▶ Ga extra voorzichtig te werk bij het "invallend slijpen" in bestaande muren of andere blinde zones. De uitstekende doorslijpschijf kan gas-, water- of elektriciteitsleidingen of andere voorwerpen doorsnijden, waardoor een terugslag wordt veroorzaakt.

Aanvullende veiligheidsaanwijzingen

Draag een gehoorbescherming, veiligheidsbril, stofmasker en handschoenen. Gebruik als stofmasker minstens een

deeltjesfilterend halfgelaatsmasker van klasse FFP 2.

Zet het werkstuk vast. Een met spanvoorzieningen of een bankschroef vastgehouden werkstuk wordt beter vastgehouden dan u met uw hand kunt doen.
- Gebruik geschikte detectoren om verborgen elektriciteits-, gas- of waterleidingen op te sporen of raadpleeg het plaatselijke energie- of waterleidingbedrijf. Contact met elektrische leidingen kan tot brand of een elektrische schok leiden. Beschadiging van een gasleiding kan tot een explosie leiden. Breuk van een waterleiding veroorzaakt materiële schade.
Pak de slijpschijf na het werk niet vast, voordat deze is afgekoeld. De doorslijpschijf wordt tijdens de werkzaamheden zeer heet.
Houd het elektrische gereedschap bij het werken stevig met beide handen vast en zorg ervoor dat u stevig staat. Het elektrische gereedschap wordt met twee handen veiliger vastgehouden.
Bij beschadiging en verkeerd gebruik van de accu kunnen er dampen vrijkomen. De accu kan branden of exploderen. Zorg voor de aanvoer van frisse lucht en zoek bij klachten een arts op. De dampen kunnen de luchtwe- gen irriteren.
▶ Verander en open de accu niet. Er bestaat gevaar voor kortsluiting.

▶ Door spitse voorwerpen, zoals bijv. spijkers of schroevendraaiers, of door krachtinwerking van buitenaf kan de accu beschadigd worden. Er kan een interne kortsluiting ontstaan en de accu doen branden, roken, exploderen of oververhitten.
- Gebruik de accu alleen in producten van de fabrikant. Alleen zo wordt de accu tegen gevaarlijke overbelasting beschermd.

Bescherm de accu tegen hitte, bijvoorbeeld ook tegen voortdu-rend zonlicht, vuur, vuil, water en vocht. Er bestaat gevaar voor explosie en kortsluiting.

Beschrijving van product en werking

Lees alle veiligheidsaanwijzingen en instructies. Het niet naleven van de veiligheidsaanwijzingen en instructies kan elektrische schokken, brand en/of zware verwondingen veroorzaken.

Neem goed nota van de afbeeldingen in het voorste deel van de gebruiksaanwijzing.

Beoogd gebruik

Het elektrische gereedschap is bestemd voor gebruik in combinatie met een stofzuiger van stofklasse M of H. Het moet zonder toevoeging van water bij stevig opliggen op de voetplaat worden gebruikt voor het frezen van sleuven in voornamelijk minerale materialen (bijv. metselwerk, zanden kalksteen evenals beton).

Afgebeelde componenten

De componenten zijn genummerd zoals op de afbeelding van het elektrische gereedschap op de pagina met afbeeldingen.

(1) Beugel voor het openen van de bovenste beschermkap
(2) Afzuigaansluiting
(3) Clip voor kabelgeleiding (geen functie)
(4) Accu ^a)
(5) Accu-ontgrendelingsknop ^a)
(6) Aan/uit-schakelaar
(7) Flipper voor het activeren van de aan/uit-schakelaar
(8) Voetplaat
(9) Loopwielen

(10) Blokkeerknop uitgaande as
(11) Knop voor instelling van de diepteaanslag (slijpdiepte-instelling)
(12) Ingestelde slijpdiepte
(13) Aanduiding schijfpositie (2 x)
(14) Beschermlip
(15) Onderste beschermkap
(16) Diepteaanslag

72 | Nederlands

(17) Bovenste beschermkap
(18) Handgreep (geïsoleerd greepvlak)
(19) Pijl voor aanduiding van de ingestelde slijpdiepte
(20) Ontgrendelingsknop
(21) Slijpas
(22) Opnameflens
(23) Diamantdoorslijpschijf
(24) Vulringen (7 x)
(25) Snelspanmoer met beugel
(26) Snelspanmoer SDS-clic ^a)
(27) Spanmoer ^a)
(28) Pensleutel voor spanmoer ^a)
(29) Draairichtingpijl
(30) Afzuigslang ^a)
(31) Beugel
(32) Haak
(33) Pijlen op de voetplaat (werkrichting)

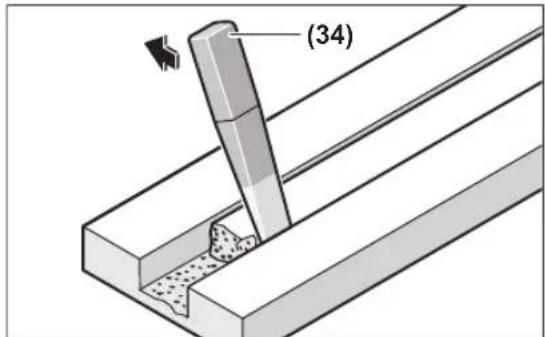

(34) Breekgereedschap
(35) Accu-oplaadaanduiding ^a)

a) Dit toebehoren wordt niet standaard meegeleverd.

Technische gegevens

Muurfrees GNF18V-40
Productnummer		3 601 FC5 0..
Nominale spanning V= 18
Nominaal onbelast toe- rental ^A)	min ^-1	4700
Max. diameter dia- mantdoorslijpschijven	mm 150
Werkzaamheden met een diamantdoorslijpschijf
– Min. dikte doorslijp- schijf	mm 2,0
– Max. dikte door- slijpschijf	mm 2,5
Werkzaamheden met 2 diamantdoorslijpschijven
– Min. dikte doorslijp- schijf	mm 2 × 2,0
– Max. dikte door- slijpschijf	mm 2 × 2,5
Asgat mm 22,23
Asschroefdraad M14
Freesdiepte ^B)	mm 10-40
Sleufbreedte ^C)	mm 2-39
Gewicht ^D)	kg 4,2
Uitlooprem ●
Zachte aanloop ●
Nulspanningsbeveili- ging		●

Muurfrees GNF18V-40
Aanbevolen omge-vingstemperatuur bij het opladen	°C 0 ... +35
Toegestane omge-vingstemperatuur bij gebruik ^2) en bij opslag	°C -20 ... +50
Compatibele accu's	GBA18V...GBA 18V...ProCORE18V...EXPERT18V...EXBA18V...CORE18V...
Aanbevolen accu's voor volledig vermogen	EXPERT18V... ≥ 8.0 Ah
Aanbevolen opladers	GAL18...GAL 18...GAL 36...GAL12V/18...GAL 12V/18...GAX 18...EXAL18...

A) Nominaal onbelast toerental conform IEC 62841-2-22 voor het kiezen van de juiste accessoires. Het daadwerkelijke onbelaste toerental mag het nominale onbelaste toerental niet overschrijden en is daarom lager.

B) Afhankelijk van schijftype en afslijting. De maximale freesdiepte wordt bereikt met een nieuwe diamantdoorslijpschijf met een diameter van 150 mm.

C) Afhankelijk van de dikte van de diamantdoorslijpschijven

D) Met opnameflens (22), vulringenn (24), spanmoer (25) en zonder accu (het gewicht van de accu's is te vinden op www.bosch-professional.com)

E) beperkt vermogen bij temperaturen < 0 °C

Technische gegevens bepaald met accu EXPERT18V 15.0Ah. Waarden kunnen afhankelijk van product variëren en onderhevig zijn aan toepassings- en omgevingsvoorwaarden. Meer informatie vindt u op www.bosch-professional.com/wac.

Informatie over geluid en trillingen

Geluidsemissiewaarden vastgesteld conform IEC 62841-2-22.

Het A-gewogen geluidsniveau van het elektrische gereedschap bedraagt typisch: geluidsdrukniveau 103 dB(A); geluidsvermogenniveau 111 dB(A). Onzekerheid K = 3 dB.

Draag gehoorbescherming!

Trillingswaarden a_h (continue trillingen), p_F (herhaalde schoktrillingen) en onzekerheid K bepaald conform IEC 62841-2-22:

a_n = 3,7 m/s^2 (K = 1,5 m/s^2), a_pF = 85 m/s^2 (K = 6 m/s^2) Het in deze gebruiksaanwijzing vermelde trillingsniveau en de geluidsemissiewaarde zijn gemeten met een genormeerde meetmethode en kunnen worden gebruikt om elektrische gereedschappen met elkaar te vergelijken. Ze zijn ook geschikt voor een voorlopige inschatting van de trillings- en geluidsemissie.

Het aangegeven trillingsniveau en de aangegeven geluidsemissiewaarde representeren de voornaamste toepassingen van het elektrische gereedschap. Wanneer het elektrische gereedschap echter wordt gebruikt voor andere toepassingen, met afwijkende inzetgereedschappen of onvoldoende onderhoud, dan kunnen het trillingsniveau en de geluidsemissiewaarde afwijken. Dit kan de trillings- en geluidsemissie gedurende de gehele arbeidsperiode duidelijk verhogen.

Voor een nauwkeurige schatting van de trillings- en geluidsemissies moet ook rekening worden gehouden met de tijden waarin het gereedschap uitgeschakeld is, of waarin het gereedschap wel loopt, maar niet werkelijk wordt gebruikt. Dit kan de trillings- en geluidsemissies gedurende de gehele arbeidsperiode duidelijk verminderen.

Leg aanvullende veiligheidsmaatregelen ter bescherming van de gebruiker tegen het effect van trillingen vast, zoals: onderhoud van elektrische gereedschappen en inzetgereedschappen, warm houden van de handen, organisatie van het arbeidsproces.

Accu

Bosch verkoopt accugereedschap ook zonder accu. Of bij de levering van uw elektrische gereedschap een accu inbegrepen is, kunt u zien op de verpakking.

Accu opladen

- Gebruik alleen de in de technische gegevens vermelde oplaadapparaten. Alleen deze oplaadapparaten zijn af-gestemd op de bij het elektrische gereedschap gebruikte Li-Ion-accu.

Aanwijzing: lithium-ion-accu's worden vanwege internationale transportvoorschriften gedeeltelijk geladen geleverd. Om het volledige vermogen van de accu te waarborgen, laadt u vóór het eerste gebruik de accu volledig op.

Accu plaatsen

Schuif de geladen accu in de accuhouder tot deze is vastgeklikt.

Accu verwijderen

Voor het verwijderen van de accu drukt u op de accu-ont-grendelingstoets en trekt u de accu uit het elektrische gereedschap. Gebruik daarbij geen geweld.

De accu beschikt over 2 vergrendelingsstanden die moeten voorkomen dat de accu bij onbedoeld indrukken van de accu-ontgrendelingstoets uit het elektrische gereedschap valt. Zolang de accu in het elektrische gereedschap is geplaatst, wordt deze door een veer op de juiste plaats gehouden.

Accu-oplaadaanduiding

Aanwijzing: Niet elk accutype beschikt over een oplaadaanduiding.

De groene LED's van de accu-oplaadaanduiding geven de laadtoestand van de accu aan. Uit veiligheidsoverwegingen

is het opvragen van de laadtoestand alleen bij stilstaand elektrisch gereedschap mogelijk.

Druk op de toets voor de oplaadaanduiding of , om de laadtoestand aan te geven. Dit is ook mogelijk, wanneer de accu is weggenomen.

Als er na het drukken op de toets voor de oplaadaanduiding geen LED brandt, dan is de accu defect en moet vervangen worden.

Accutype GBA 18V... | GBA18V...

LED Capaciteit

Permanent licht 3 × groen 60–100 %

Permanent licht 2 × groen 30–60 %

Permanent licht 1 × groen 5–30 %

Knipperlicht 1 × groen 0–5 %

Accutype ProCORE18V... | EXPERT18V... | EXBA18V... | CORE18V...

LED Capaciteit

Permanent licht 5 × groen 80–100 %

Permanent licht 4 × groen 60–80 %

Permanent licht 3 × groen 40–60 %

Permanent licht 2 × groen 20-40 %

Permanent licht 1 × groen 5–20 %

Knipperlicht 1 × groen 0–5 %

De LED's van de accu-oplaadaanduidingen kunnen naast de laadtoestand van de accu het risico voor een accudefect aan- geven.

Om de functie te activeren houdt u de toets voor de oplaadaanduiding 18 seconden lang ingedrukt. De analyse van de accu wordt aangegeven door een looplicht van de accu-oplaadaanduiding. Het resultaat wordt aangegeven op de accu-oplaadaanduiding.

1 LED: de accu heeft een hoog defectrisico.

Vermogen en looptijd kunnen al verminderd

zijn. Er wordt aangeraden de accu te vervangen.

5 LED's: de accu bevindt zich in goede staat met een gering defectrisico.

Let op: de inschatting van een accudefect werkt in twee trappen en biedt een vereenvoudigde beoordeling van de toestand. De accu wordt ofwel beoordeeld als zijnde in goede staat of vertoont een verhoogd defectrisico. Er wordt geen percentage van de accutoestand aangegeven.

74 | Nederlands

Aanwijzingen voor de optimale omgang met de accu

Bescherm de accu tegen vocht en water.

Bewaar de accu alleen bij een temperatuur tussen -20 °C en 50 °C. Laat de accu bijvoorbeeld in de zomer niet in de auto liggen.

Reinig de ventilatieopeningen van de accu af en toe met een zachte, schone en droge doek.

Een duidelijk kortere gebruiksduur na het opladen duidt erop dat de accu versleten is en moet worden vervangen.

Neem de aanwijzingen met betrekking tot afvalverwijdering in acht.

Montage

Neem de accu vóór alle werkzaamheden aan het elektrische gereedschap (bijv. onderhoud, wisselen van accessoires, enz.) uit het elektrische gereedschap. Bij per ongeluk bedienen van de aan/uit-schakelaar bestaat gevaar voor letsel.

Afzuiging van stof en spanen

Vermijd het werken zonder stofreducerende maatregelen. Een geschikte afzuigvoorziening vermindert een voor de gezondheid schadelijke stofbelasting. Zorg voor een goede ventilatie van de werkplek. Gebruik altijd een geschikte ademhalingsbescherming. Gebruik indien mogelijk een voor het materiaal geschikte stofafzuiging. Neem de in uw land geldende voorschriften voor de te bewerken materialen in acht.

▶ Vermijd ophoping van stof op de werkplek. Stof kan gemakkelijk ontbranden.

Eisen aan de stofzuiger

Aanbevolen nominale diameter slang	mm	≥ 28
Noodzakelijke onderdruk ^A)	mbar	≥ 140
	hPa	≥ 140
Noodzakelijk doorstromingsvolu- me ^A)	l/s	≥ 23
	m ^3 /h	≥ 82,8
Aanbevolen filterefficiëntie Stofklasse M		^B)

A) Vermogenswaarde op de stofzuigeraansluiting van het elektrische gereedschap
B) Conform IEC/EN 60335-2-69
Neem goed nota van de gebruiksaanwijzing bij de stofzuiger.
Onderbreek het werk als de zuigcapaciteit afneemt en verhelp de oorzaak.

Externe afzuiging (zie afbeelding B)

De afzuigaansluiting (2) kan vrij worden gedraaid.

Steek een afzuigslang (30) (accessoire) op de afzuigaansluiting (2). Verbind de afzuigslang (30) met een stofzuiger (accessoire). Een overzicht voor aansluiting op verschillende stofzuigers vindt u aan het einde van deze gebruiksaanwijzing.

Wij adviseren het gebruik van antistatische slangen en stofzuigers met een afleidend vermogen. Het gebruik van gewo-

ne slangen en stofzuigers is mogelijk, maar wordt vanwege een mogelijke statische oplading niet aangeraden.

Gebruik een stofzuiger van stofklasse M of H. Wij adviseren om een stofmasker te dragen. Mineraalstof is gevaarlijk voor de gezondheid en kan kanker veroorzaken.

De stofzuiger moet geschikt zijn voor het te bewerken materiaal.

Gebruik bij het afzuigen van voor de gezondheid bijzonder gevaarlijk, kankerverwekkend of droog stof een speciale zuiger.

Aanwijzingen voor het gebruik van muurfrezen

Neem goed nota van de volgende aanwijzingen om het vrijkomende stof bij het werken te verminderen.

• Gebruik uitsluitend door Bosch aanbevolen combinaties van muurfrees en stofzuiger van stofklasse M of H. Andere combinaties kunnen leiden tot een slechter opnemen en afscheiden van stof.
• Neem goed nota van de gebruiksaanwijzing van de zuiger voor onderhoud en reiniging van de zuiger inclusief de filter. Maak het stofopvangreservoir direct leeg, wanneer dit vol is. Reinig de filters van de zuiger regelmatig en plaats de filters altijd helemaal in de zuiger.
• Gebruik uitsluitend de door Bosch hiervoor bestemde afzuigslangen. Manipuleer de afzuigslang niet. Als er brokken steen in de afzuigslang komen, onderbreek dan het werk en reinig de afzuigslang onmiddellijk. Vermijd knikken van de afzuigslang.
• Gebruik de muurfrees uitsluitend overeenkomstig het beoogde gebruik.
• Gebruik uitsluitend de juiste en scherpe accessoires. Een bewerkingssnelheid die merkbaar achteruit gaat, is een teken voor versleten accessoires.
• Neem goed nota van de algemene eisen aan werkplekken op bouwplaatsen.
• Zorg voor een goede ventilatie.
• Garandeer een vrije werkomgeving. Bij langere sleuven moet de zuiger vrij kunnen worden meegenomen of tijdig kunnen worden bijgezet.
• Draag een gehoorbescherming, veiligheidsbril, stofmasker en evt. handschoenen. Gebruik als stofmasker minstens een deeltjesfilterend halfgelaatsmasker van klasse FFP 2.
• Gebruik voor het reinigen van de werkplek een geschikte zuiger. Wervel neergedwarreld stof niet op door dit weg te vegen.

Diamantdoorslijpschijven monteren

▶ Voor het bevestigen en verwisselen van diamantdoorslijpschijven wordt het dragen van werkhandschoenen geadviseerd.
Diamantdoorslijpschijven worden tijdens de werkzaamheden zeer heet. Raak deze niet aan voordat ze zijn afgekoeld.
- Gebruik alleen met diamant bezette doorslijpschijven. Gesegmenteerde diamantschijven mogen alleen nega-

tieve snijhoeken en maximale sleuven van 10 mm tussen de segmenten hebben.

Bovenste beschermkap naar buiten draaien (zie afbeelding A)

Voor het wisselen van accessoires moet de bovenste beschermkap (17) helemaal naar buiten worden gedraaid. Zet het elektrische gereedschap op een stevige ondergrond. Open het elektrische gereedschap met de ontgrendelingsknop (20). Open de bovenste beschermkap (17) met de beugel (1).

Spanvoorziening demonteren (zie afbeelding A)

Neem de accu vóór alle werkzaamheden aan het elektrische gereedschap (bijv. onderhoud, wisselen van accessoires, enz.) uit het elektrische gereedschap. Bij per ongeluk bedienen van de aan/uit-schakelaar bestaat gevaar voor letsel.

Druk op de asblokkeerknop (10) om de slijpas vast te zetten.

Bedien de asblokkeerknop alleen, als de slijpas stilstaat. Anders kan het elektrische gereedschap beschadigd raken.

- Bij gebruik van de spanmoer (27): draai de spanmoer met een pensleutel (28) los.

- Bij gebruik van de snelspanmoer met beugel (25): klap de beugel van de snelspanmoer omhoog en draai de snelspanmoer (25) stevig naar links. Draai een vastzittende snelspanmoer met een pensleutel los.

- Bij gebruik van de snelspanmoer (26): draai de kartelring linksom. Draai een vastzittende snelspanmoer met een pensleutel los.

Neem de vulringen (24) en de opnameflens (22) weg. Reinig de slijpas (21) en alle te monteren delen.

Sleufbreedte bepalen

De sleufbreedte ontstaat uit het aantal vulringen (24) tussen de beide diamantdoorslijpschijven (23) en de dikte van de diamantdoorslijpschijven.

De sleufbreedte wordt als volgt berekend: sleufbreedte = dikte van de vulringen + dikte van de diamantdoorslijpschijven.

De mogelijke sleufbreedte is te zien in het gedeelte „Technische gegevens“. (zie „Technische gegevens“, Pagina 72). U mag het elektrische gereedschap met één of twee diamantdoorslijpschijven gebruiken.

Spanvoorziening monteren (zie afbeelding A)

Zet de opnameflens (22) op de slijpas (21). De opnameflens moet met de draaimeenemer correct op de slijpas zitten.

Zet de diamantdoorslijpschijf (23) en de vulringen (24) op de opnameflens (22).

Onafhankelijk van de gewenste sleufbreedte moeten altijd alle meegeleverde vulringen worden gemonteerd. De diamantdoorslijpschijf (23) kan anders tijdens gebruik losraken en letsel veroorzaken.

Aantal benodigde vulringen:

4 stuks met elk een dikte van 6 mm

3 stuks met elk een dikte van 4 mm

Tussen 2 diamantdoorslijpschijven (23) moet ten minste één vulring (24) zijn gemonteerd.

Aanwijzing: Er mogen uitsluitend diamantdoorslijpschijven worden gebruikt. Het gebruik van gebonden versterkte doorslijpschijven is niet toegestaan!

Let er bij de montage van de diamantdoorslijpschijven op dat de draairichtingpijlen op de diamantdoorslijpschijven en de draairichting van het elektrische gereedschap (zie draairichtingpijl (29) op de bovenste beschermkap) overeenstemmen.

Druk op de asblokkeerknop (10) om de slijpas vast te zetten.

- Bij gebruik van de spanmoer (27): schroef de spanmoer erop en draai deze met een pensleutel (28) vast.

- Bij gebruik van de snelspanmoer met beugel (25): klap de beugel van de snelspanmoer omhoog en draai de snelspanmoer stevig rechtsom. Klap daarna de beugel voor het vastzetten van de snelspanmoer omlaag. Vastdraaien bij de schijfrand is niet voldoende.

- Bij gebruik van de snelspanmoer (26): schroef de snelspanmoer erop en draai de doorslijpschijf stevig rechtsom.

Vergrendel de bovenste beschermkap (17) met de beugel (1). Draai daarna de bovenste beschermkap naar binnen tot de ontgrendeling (20) hoorbaar vastklikt.

Bij het werken met 2 diamantdoorslijpschijven (23) vervangt u deze altijd paargewijs.

De volgorde van de montage is te zien op de pagina met afbeeldingen.

Aanduiding schijfpositie

Er zijn 3 markeringen voor de aanduiding van de posities van de diamantdoorslijpschijven (13) aanwezig.

- Binnenliggende markering: geeft de positie van de binnenliggende diamantdoorslijpschijf (23) aan, als er tussen opnameflens (22) en deze diamantdoorslijpschijf geen vulring (24) wordt geplaatst.

- Middelste markering: geeft het geometrische midden tussen binnen- en buitenliggende diamantdoorslijpschijf aan.

- Buitenliggende markering: geeft de positie van de buitenliggende diamantdoorslijpschijf (23) aan, als deze diamantdoorslijpschijf helemaal aan de buitenkant wordt geplaatst, d.w.z. er daarna geen vulringen (24) meer worden geplaatst.

Gebruik

Slijpdiepte instellen

▶ De freesdiepte mag alleen bij uitgeschakeld elektrisch gereedschap worden ingesteld.

Met de knop voor instelling van de diepteaanslag (11) kan de gewenste slijpdiepte worden ingesteld.

76 | Nederlands

Stel de gewenste slijpdiepte van de diamantdoorslijpschijven in door aan de knop voor instelling van de diepteaanslag (11) te draaien, zodat de pijlmarkering (19) van de voetplaat (8) naar de waarde van de gewenste slijpdiepte (12) wijst. Let erop dat de knop voor instelling van de diepteaanslag (11) is vastgeklikt. Bij gebruik zonder vastgeklikte knop kan de daadwerkelijke slijpdiepte tijdens gebruik variëren in de richting van een grotere of kleinere waarde. Door slijtage van de diamantdoorslijpschijven kan de daadwerkelijk bereikte slijpdiepte geringer uitvallen dan de ingestelde waarde van de slijpdiepte (12) aangeeft. Meet vóór gebruik de daadwerkelijke indringdiepte van de diamantdoorslijpschijven na. De slijpdiepte kan worden ingesteld op 10 mm, 15 mm, 20 mm, 25 mm, 30 mm, 35 mm, 40 mm of MAX. De instelling MAX waarborgt de maximaal bereikbare slijpdiepte bij elke slijtagetoestand van de diamantdoorslijpschijven.

Ingebruikname

In-/uitschakelen

• Controleer vóór de ingebruikname of de bovenste beschermkap (17) in de uitgangspositie is vastgeklikt. De uitgangspositie is bereikt als de haak(32) in de beugel (31) is vastgeklikt. De diamantdoorslijpschijven kunnen anders het werkstuk raken en u kunt bij het inschakelen de controle over het elektrische gereedschap verliezen.
  ▶ Controleer de diamantdoorslijpschijf vóór het gebruik. De diamantdoorslijpschijf moet correct gemonteerd zijn en vrij kunnen draaien. Laat dit ten minste 1 minuut zonder belasting proefdraaien. Gebruik geen beschadigde, niet-ronde of trillende diamantdoorslijpschijven. Beschadigde diamantdoorslijpschijven kunnen barsten en letsel veroorzaken.

Voor het inschakelen van het elektrische gereedschap haalt u de flipper (7) over en drukt de aan/uit-schakelaar (6) omlaag. Laat de flipper (7) weer los.

Voor het uitschakelen van het elektrische gereedschap laat u de aan/uit-schakelaar (6) los.

De looprichting van het elektrische gereedschap is in de richting van de voorste handgreep. Deze wordt ook aangegeven door pijlen (33) op de voetplaat.

Bedien het elektrische gereedschap altijd met beide handen op de daarvoor bestemde greepvlakken.

Uitlooprem

Het elektrische gereedschap beschikt over een elektronische uitlooprem. Bij het uitschakelen van het elektrische gereedschap of bij onderbreking van de stroomtoevoer wordt het accessoire binnen enkele seconden tot stilstand ge-

bracht.

Zacht aanlopen

De elektronische zachte aanloop begrenst het draaimoment bij het inschakelen en maakt het mogelijk dat het elektrische gereedschap zonder schokken begint te werken.

Aanwijzing: Werkt het elektrische gereedschap direct na het inschakelen met vol toerental, dan zijn de zachte aanloop en de nulspanningsbeveiliging uitgevallen. Het elektrische gereedschap moet direct naar de klantenservice worden opgestuurd, adressen zie het hoofdstuk „Klantenservice en toe-passingsadvies“.

Nulspanningsbeveiliging

De nulspanningsbeveiliging voorkomt ongecontroleerd starten van het elektrische gereedschap na een onderbreking van de stroomtoevoer.

Voor de hernieuwde ingebruikname zet u de

aan/uit-schakelaar (6) in de uitgeschakelde stand en schakelt u het elektrische gereedschap opnieuw in.

Aanwijzingen voor werkzaamheden

▶ Voorzichtig bij het maken van sleuven in dragende muren, zie gedeelte „Aanwijzingen m.b.t. statica“.
Belast het elektrische gereedschap niet zo sterk dat het tot stilstand komt.
Klem het werkstuk vast, wanneer dit niet door het eigen gewicht veilig ligt.
- Het elektrische gereedschap mag alleen voor droog frezen worden gebruikt.

Bescherm de doorslijpschijf tegen slagen, stoten en vet. Stel de doorslijpschijf niet bloot aan zijwaartse druk.

• Stel de slijpdiepte in. (zie „Slijpdiepte instellen“, Pagina 75) Om onnauwkeurigheden te compenseren die bij het uitbreken van het tussenstuk ontstaan, wordt aangeraden de slijpdiepte ca. 5 mm dieper dan de gewenste sleufdiepte in te stellen.
• Zet het elektrische gereedschap met de loopwielen (9) op het te bewerken oppervlak.
• Schakel het elektrische gereedschap in.
• Duw de voorste handgreep in de richting van het werkstuk om de diamantdoorslijpschijven over de voetplaat heen in het materiaal te kunnen laten vallen. Hierbij moet in eerste instantie een geringe weerstand worden overwonnen.
• Beweeg het elektrische gereedschap met beide handgrepen en met een matige, aan het te bewerken materiaal aangepaste voorwaartse beweging.
• Het elektrische gereedschap moet altijd in tegenloop worden geleid. Anders bestaat het gevaar dat het ongecontroleerd uit de sleuf wordt gedrukt. Beweeg het elektrische gereedschap in de werkrichting die op de voetplaat is aangegeven.
• Na beëindiging van de bewerking zwenkt u het elektrische gereedschap met lopende motor uit de sleuf.
• Schakel het elektrische gereedschap uit.
• Een terugkeerveer en een aanvankelijke weerstand voorkomen samen dat de diamantdoorslijpschijven naar buiten komen als het elektrische gereedschap normaal, rechtop op de grond of een tafel wordt neergezet. Als het elektrische gereedschap zich in de uitgangspositie bevindt, d.w.z. is de beugel (31) in de haak (32) vastge-

klikt, dan bestaat bij per ongeluk inschakelen op deze manier maar een gering risico dat het elektrische gereedschap (door wrijvingsparing tussen draaiende diamantdoorslijpschijven en standvlak) beweegt of de ondergrond beschadigt. Als het elektrische gereedschap zich echter ten gevolge van krachtinwerking (bijv. krachtiger neerzetten) niet in de uitgangspositie bevindt, kunnen de diamantdoorslijpschijven kortstondig op het oppervlak slaan en liggen.

Rem uitlopende diamantdoorslijpschijven niet af door zijdelingse tegendruk uit te oefenen.

Diamantdoorslijpschijven worden tijdens de werkzaamheden zeer heet. Raak deze niet aan voordat ze zijn afgekoeld.

(34)

Verwijder het overgebleven tussenstuk in het materiaal met het breekgereedschap (34).

Zagen van bochten is niet mogelijk omdat de diamantdoorslijpschijven anders scheef in het werkstuk gaan zitten.

Bij het doorslijpen van plaatmateriaal moet dit op een stevige ondergrond liggen of ondersteund worden.

Bij het maken van doorvoeren (bijv. met een boorhamer) kunt u uitbreken van het materiaal aan het oppervlak in verregaande mate voorkomen, als u van te voren met de muurfrees een sleuf met maximale slijpdiepte maakt.

Bij het doorslijpen van zeer harde materialen, bijv. beton met een hoog kiezelgehalte, kan de diamantdoorslijpschijf oververhit raken en daardoor beschadigd worden. Dit is duidelijk te zien aan een met de diamantdoorslijpschijf rondlopende vonkenregen.

Onderbreek in dit geval het doorslijpen en laat de diamantdoorslijpschijf onbelast met het hoogste toerental korte tijd draaien om deze af te koelen.

Een merkbaar minder wordende bewerkingssnelheid en een rondlopende vonkenregen zijn aanwijzingen voor een bot geworden diamantdoorslijpschijf. U kunt deze weer slijpen door kort werken in abrasief materiaal, bijv. kalkzandsteen.

Aanwijzingen m.b.t. statica

Sleuven in dragende muren vallen onder landspecifieke regelingen. Deze voorschriften moeten absoluut worden nageleefd. Raadpleeg vóór aanvang van het werk de verantwoordelijke bouwkundige ingenieur, architect of de bevoegde leiding van de bouw.

Onderhoud en service

Onderhoud en reiniging

Neem de accu vóór alle werkzaamheden aan het elektrische gereedschap (bijv. onderhoud, wisselen van accessoires, enz.) uit het elektrische gereedschap. Bij per ongeluk bedienen van de aan/uit-schakelaar bestaat gevaar voor letsel.
Houd het elektrische gereedschap en de ventilatie-openingen altijd schoon om goed en veilig te werken.
▶ Reinig het elektrische gereedschap niet met perslucht om te voorkomen dat schadelijk stof gaat ronddwarre- len.

Demonteer nadat het werk is voltooid de spanvoorzieningen en reinig alle spandelen en de beschermkap.

Bewaar en behandel de accessoires zorgvuldig.

Klantenservice en gebruiksadvies

Nederland

Tel.: [phone]

De link naar onze serviceadressen en naar de garantievoorwaarden is te vinden op de laatste pagina.

Vermeld bij vragen en bestellingen van vervangingsonderde- len altijd het uit tien cijfers bestaande productnummer vol- gens het typeplaatje van het product.

Afvalverwijdering

Elektrische gereedschappen, accu's, accessoires en verpakkingen moeten op een voor het milieu verantwoorde wijze gerecycled worden.

Gooi elektrische gereedschappen, accu's en batterijen niet bij het huisvuil.

Alleen voor landen van de EU:

Afgedankte elektrische en elektronische apparaten of verbruikte accu's/batterijen moeten apart ingezameld en op een voor het milieu verantwoorde wijze afgevoerd worden. Maak gebruik van de hiervoor bestemde inzamelingssystemen.

Een verkeerde afvoer kan vanwege mogelijk aanwezige ge- vaarlijke stoffen schadelijk voor het milieu en de gezondheid zijn.

Dansk

Protectie la repornire

Protectia impotriva repornirii previne pornirea necontrolata a sculei electrice după producerea unei pene de curent.
