INSTRUKCJA OBSŁUGI GNF 18V-40 Professional BOSCH

Wskazówki bezpieczeństwa

Ogólne wskazówki bezpieczeństwa dotyczące pracy z elektronarzędziami

OSTRZEŻENIE Należy zapoznać się ze wszystkimi ostrzeżeniami i wskazówkami dotyczącymi bezpieczeństwa użytkowania oraz ilustracjami i danymi technicznymi, dostarczonymi wraz z niniejszym

elektronarzędziem. Nieprzestrzeganie poniższych wskazówek może stać się przyczyną porażenia prądem elektrycznym, pożaru i/lub poważnych obrażeń ciała.

Należy zachować wszystkie przepisy i wskazówki bezpieczeństwa dla dalszego zastosowania.

Pojęcie "elektronarzędzie" odnosi się do elektronarzędzi zasilanych energią elektryczną z sieci (z przewodem zasilającym) i do elektronarzędzi zasilanych akumulatorami (bez przewodu zasilającego).

Bezpieczeństwo w miejscu pracy

▶ Miejsce pracy należy utrzymywać w czystości i zapewnić dobre oświetlenie. Nieporządek i brak właściwego oświetlenia sprzyjają wypadkom.
Elektronarzędzi nie należy używać w środowiskach zagrożonym wybuchem, np. w pobliżu łatwopalnych cieczy, gazów lub pyłów. Podczas pracy elektronarzędziem wytwarzają się iskry, które mogą spowodować zapłon pyłów lub oparów.
Podczas użytkowania urządzenia należy zwrócić uwagę na to, aby dzieci i inne osoby postronne znajdowały się w bezpiecznej odległości. Czynniki rozpraszające mogą spowodować utratę panowania nad elektronarzędziem.

Bezpieczeństwo elektryczne

Elektronarzędzi nie wolno narażać na kontakt z deszczem ani wilgocią. Przedostanie się wody do wnętrza obudowy zwiększa ryzyko porażenia prądem elektrycznym.

Bezpieczeństwo osób

Podczas pracy z elektronarzędziem należy zachować czujność, każdą czynność wykonywać ostrożnie i z rozwagą. Nie przystępować do pracy elektronarzędziem w stanie zmeczenia lub będąc pod wpływem narkotyków, alkoholu lub leków. Chwila nieuwagi podczas pracy może grozić bardzo poważnymi obrażeniami ciała.
Stosować środki ochrony osobistej. Należy zawsze nosić okulary ochronne. Środki ochrony osobistej, np. maska przeciwpyłowa, antypoślizgowe obuwie, kask ochronny czy ochraniacze na uszy, w określonych warunkach pracy obniżają ryzyko obrażeń ciała.
Należy unikać niezamierzonego uruchomienia narzędzia. Przed podłączeniem elektronarzędzia do źródła zasilania i/lub podłączeniem akumulatora, podniesieniem albo transportem urządzenia, należy upewnić się, że włącznik elektronarzędzia znajduje się w pozycji wyłączonej. Przenoszenie elektronarzędzia z palcem opartym na włączniku/wyłączniku lub włożenie do gniazda sieciowego wtyczki włączonego narzędzia, może stać się przyczyną wypadków.
▶ Przed włączeniem elektronarzędzia należy usunąć wszystkie narzędzia nastawcze i klucze maszynowe. Narzędzia lub klucze, pozostawione w ruchomych częściach urządzenia, mogą spowodować obrażenia ciała.

▶ Należy unikać nienaturalnych pozycji przy pracy. Należy dbać o stabilną pozycję przy pracy i zachowanie równowagi. Dzięki temu można będzie łatwiej zapanować nad elektronarzędziem w nieprzewidzianych sytuacjach.
Należy nosić odpowiednią odzież. Nie należy nosić luźnej odzieży ani biżuterii. Włosy i odzież należy trzymać z dala od ruchomych części. Luźna odzież, biżuteria lub długie włosy mogą zostać pochwycone przez ruchome części.
Jeżeli producent przewidział możliwość podłączenia odkurzacza lub systemu odsysania pyłu, należy upewnić się, że są one podłączone i są prawidłowo stosowane. Użycie urządzenia odsysającego pył może zmniejszyć zagrożenie zdrowia pyłami.
▶ Nie wolno dopuścić, aby rutyna, nabyta w wyniku częstej pracy elektronarzędziem, zastąpiła ścisłe przestrzeganie zasad bezpieczeństwa. Brak ostrożności i rozwagi podczas obsługi elektronarzędzia może w ułamku spowodować ciężkie obrażenia.

Obsługa i konserwacja elektronarzędzi

▶ Nie należy przeciązać elektronarzędzia. Należy do- brać odpowiednie elektronarzędzie do wykonywanej czynności. Odpowiednio dobrane elektronarzędzie wy- kona pracę lepiej i bezpieczniej, z prędkością, do jakiej jest przystosowane.
▶ Nie należy używać elektronarzędzia z uszkodzonym włącznikiem/wyłącznikiem. Elektronarzędzie, którym nie można sterować za pomocą włącznika/wyłącznika, stwarza zagrożenie i musi zostać naprawione.
▶ Przed rozpoczęciem jakichkolwiek prac nastawczych, przed wymianą osprzętu lub przed odłożeniem elektronarzędzia należy wyjąć wtyczkę z gniazda sieciowego i/lub usunąć akumulator. Ten środek ostrożności ogranicza ryzyko niezamierzonego uruchomienia elektronarzędzia.
Nieużywane elektronarzędzia należy przechowywać w miejscu niedostępnym dla dzieci. Nie należy udostępniać narzędzia osobom, które nie są z nim obeznane lub nie zapoznały się z niniejszą instrukcją. Elektronarzędzia w rękach nieprzeszkolonego użytkownika są niebezpieczne.
Elektronarzędzia i osprzęt należy utrzymywać w nie-nagannym stanie technicznym. Należy kontrolować, czy ruchome części urządzenia prawidłowo funkcjonują i nie są zablokowane, czy nie doszło do uszkodzenia niektórych części oraz czy nie występują inne okoliczności, które mogą mieć wpływ na prawidłowe działanie elektronarzędzia. Uszkodzone części należy naprawić przed użyciem elektronarzędzia. Wiele wypadków spowodowanych jest niewłaściwą konserwacją elektronarzędzi.
Należy stale dbać o czystość narzędzi skrawających i regularnie je ostrzyć. Starannie konserwowane, ostre narzędzia skrawające rzadziej się blokują i są łatwiejsze w obsłudze.

Elektronarzędzi, osprzętu, narzędzi roboczych itp. należy używać zgodnie z ich instrukcjami oraz uwzględniać warunki i rodzaj wykonywanej pracy. Wykorzystywanie elektronarzędzi do celów niezgodnych z ich przeznaczeniem jest niebezpieczne.
Uchwyty i powierzchnie chwytowe powinny być zawsze suche, czyste i niezabrudzone olejem ani smarem. Śliskie uchwyty i powierzchnie chwytowe nie pozwalają na bezpieczne trzymanie narzędzia i kontrolę nad nim w nieoczekiwanych sytuacjach.

Obsługa i konserwacja elektronarzędzi akumulatorowych

Akumulatory należy ładować tylko w ładowarkach o parametrach określonych przez producenta. W przypadku użycia ładowarki, przystosowanej do ładowania określonego rodzaju akumulatorów, w sposób niezgodny z przeznaczeniem, istnieje niebezpieczeństwo pożaru.
Elektronarzędzi należy używać wyłącznie z przeznaczonymi do nich akumulatorami. Użycie innych akumulatorów może stwarzać ryzyko odniesienia obrażeń ciała i zagrożenie pożarem.
Nieużywany akumulator należy przechowywać z dala od metalowych elementów, takich jak spinacze, monety, klucze, gwoździe, śruby lub inne małe przedmioty metalowe, które mogłyby spowodować zwarcie biegunów akumulatora. Zwarcie biegunów akumulatora może skutkować oparzeniem lub wybuchem pożaru.
Przechowywanie lub użytkowanie akumulatora w nieodpowiednich warunkach może spowodować wyciek elektrolitu. Należy unikać kontaktu z elektrolitem, a w razie przypadkowego kontaktu, przepłukać skórę woda. W przypadku dostania się elektrolitu do oczu, należy dodatkowo zasięgnąć porady lekarza. Elektrolit wyciekający z akumulatora może spowodować podrażnienie skóry lub oparzenia.
▶ Nie wolno używać uszkodzonych ani modyfikowanych akumulatorów i elektronarzędzi. Uszkodzone lub zmo- dyfikowane akumulatory mogą zachowywać się w sposób nieprzewidywalny, powodując niebezpieczne dla zdrowia skutki (zapłon, eksplozja, obrażenia ciała).
Akumulator należy trzymać z dala od ognia oraz chronić przed ekstremalnymi temperaturami. Wskutek działania ognia lub temperatury przekraczającej 130 °C akumulator może eksplodować.
Należy stosować się do wszystkich wskazówek dotyczących ładowania. Nie wolno ładować akumulatora lub elektronarzędzia w temperaturze znajdującej się poza zakresem sprecyzowanym w niniejszej instrukcji. Niezgodne z instrukcją ładowanie lub ładowanie w temperaturze niemieszczącej się w zalecanym zakresie może spowodować uszkodzenie akumulatora oraz zwiększa ryzyko pożaru.

Serwis

Prace serwisowe przy elektronarzędziu mogą być wykonywane wyłącznie przez wykwalifikowany personel i przy użyciu oryginalnych części zamiennych. W ten

136 | Polski

sposób zagwarantowana jest bezpieczna eksploatacja elektronarzędzia.

▶ Nie wolno w żadnym wypadku naprawiać uszkodzone- go akumulatora. Naprawy akumulatora można dokony- wać wyłącznie u producenta lub w autoryzowanym punk- cie serwisowym.

Wskazówki dotyczące bezpieczeństwa pracy z przecinarkami

▶ Do nabytego elektronarzędzia należy stosować wyłącznie diamentowe tarcze tnące. Fakt, że osprzęt daje się zamontować do elektronarzędzia, nie gwarantuje bezpiecznego użycia.
▶ Nie wolno używać diamentowych tarcz tnących segmentowych z dodatnim kątem natarcia. Stosowanie takich diamentowych tarcz tnących może zwiększać ryzyko doznania obrażeń ciała.
▶ Nie wolno używać diamentowych tarcz tnących segmentowych z odstępem pomiędzy zębami większym niż 10 mm. Stosowanie takich diamentowych tarcz tnących może zwiększać ryzyko doznania obrażeń ciała.
Dopuszczalna prędkość obrotowa stosowanej tarczy tnącej musi być co najmniej równa podanej na elektro-narzędziu prędkości maksymalnej. Narzędzia robocze, obracające się z szybszą niż dopuszczalna prędkością, mogą pęknąć, a ich fragmenty odprysnąć.
Tarcz należy używać tylko zgodnie z przeznaczeniem. Na przykład: nie wolno szlifować boczną powierzchnią tarczy tnącej. Tarcze tnące są przeznaczone do szlifowania obwodowego. Wpływ sił bocznych na te tarcze może doprowadzić do ich pęknięcia.
▶ Do wybranej tarczy należy używać zawsze nieuszkodzonych kołnierzy mocujących o właściwie dobranej średnicy. Odpowiednie kołnierze podtrzymują tarczę, zmniejszając tym samym prawdopodobieństwo jej poluzowania lub pęknięcia.
▶ Nie wolno używać zużytych tarcz wzmocnionych przeznaczonych do większych elektronarzędzi. Tarcze przeznaczone do większych elektronarzędzi nie są odpowiednie do pracy z wyższą prędkością obrotową, która jest charakterystyczna dla mniejszych elektronarzędzi, i mogą pęknąć.
Średnica zewnętrzna i grubość stosowanej tarczy tnącej muszą odpowiadać wymiarom zalecanym dla danego elektronarzędzia. Nieprawidłowe rozmiary tarcz tnących utrudniają działanie elementów zabezpieczających oraz kontrolę tarcz.
Wymiary otworu montażowego tarcz i kołnierzy muszą odpowiadać rozmiarom wrzeciona elektronarzędzia. Tarcze i kołnierze, których otwór montażowy nie pasuje do elementu mocującego elektronarzędzia, obracają się nierównomiernie, powodując silne wibracje i grożąc utratą panowania nad elektronarzędziem.
Należy użyć wszystkich śrub montażowych podczas mocowania tarcz diamentowych bezpośrednio na kołnierzu wewnętrznym oraz zapewnić ich prawidłowe

dokręcenie. Nieprawidłowo zamontowana tarcza diamentowa może nierównomiernie się obracać i spaść z wrzeciona narzędzia.

▶ Nie wolno używać uszkodzonych tarcz tnących. Przed każdym użyciem należy skontrolować tarcze tnące pod kątem ubytków i pęknięć. W razie upadku elektronarzędzia lub tarczy tnącej, należy sprawdzić, czy tarcza tnąca nie uległa uszkodzeniu i ewentualnie użyć innej, nieuszkodzonej. Po sprawdzeniu i zamocowaniu tarczy tnącej elektronarzędzie należy włączyć na najwyższe obroty bez obciążenia, zwracając przy tym uwagę, by osoba obsługująca i osoby postronne znajdujące się w pobliżu, znalazły się poza strefą obracającej się tarczy. W przypadku stwierdzenia nietypowych wibracji należy natychmiast wyłączyć elektronarzędzie i wymienić tarczę tnącą. Jeśli nie stwierdzono nietypowych wibracji, pozwolić dalej pracować elektronarzędziu przez jedną minutę. Uszkodzone tarcze za- zwyczaj pękają podczas takiej próby.
Należy stosować środki ochrony osobistej. W zależności od zastosowania należy stosować maskę ochronną, gogle ochronne lub okulary ochronne. W zależności od rodzaju pracy należy stosować środki ochrony dróg oddechowych, takie jak maska przeciwpyłowa lub maska oddechowa, środki ochrony słuchu, rękawice oraz specjalny fartuch chroniący przed małymi cząstkami ścieranego lub ciętego materiału. Środki ochrony wzroku muszą chronić oczy przed unoszącymi się w powietrzu ciałami obcymi, powstałymi w związku z różnego rodzaju zastosowaniami. Środki ochrony dróg oddechowych muszą filtrować powstający podczas pracy pył. Długotrwałe narażenie na hałas może stać się przyczyną utraty słuchu.
Osłona dołączona do narzędzia musi być dobrze przy-mocowana, a jej ustawienie musi gwarantować jak największy stopień bezpieczeństwa. Oznacza to, że fragment tarczy, zwrócony w stronę osoby obsługującej, musi być w jak największym stopniu zasłonięty. Należy zwrócić uwagę, by osoba obsługująca i osoby postronne znajdujące się w pobliżu, znalazły się poza strefą obracającej się tarczy. Osłona chroni osobę obsługującą przed odłamkami pękniętej tarczy oraz przypadkowym kontaktem z tarczą.
Osoby postronne powinny znajdować się w bezpiecznej odległości od strefy zasięgu elektronarzędzia. Każdy, kto znajduje się w pobliżu pracującego elektronarzędzia, musi stosować środki ochrony osobistej. Odłamki obrabianego elementu lub pękniętej tarczy mogą zostać wyrzucone na dużą odległość i spowodować obrażenia osoby znajdującej się nawet poza bezpośrednią strefą zasięgu.
▶ Nie należy używać elektronarzędzia w pobliżu materiałów łatwopalnych. Iskry mogą spowodować ich zapłon.
Podczas wykonywania prac, przy których tarcza tnąca mogłaby natrafić na ukryte przewody elektryczne, elektronarzędzie należy trzymać wyłącznie za izolowane powierzchnie. Kontakt tarczy tnącej z przewodem

elektrycznym pod napięciem może spowodować przekazanie napięcia na nieizolowane części metalowe elektronarzędzia, grożąc porażeniem prądem elektrycznym.

Nigdy nie wolno odkładać elektronarzędzia przed całkowitym zatrzymaniem się tarczy tnącej. Obracająca się tarcza tnąca może zahaczyć o powierzchnię, powodując utratę kontroli nad narzędziem.
▶ Nie wolno przenosić uruchomionego elektronarzędzia. Przypadkowy kontakt ubrania z obracającą się tarczą tnącą może spowodować jego wciągnięcie i kontakt tarczy tnącej z ciałem osoby obsługującej.
Należy regularnie czyścić szczeliny wentylacyjne elektronarzędzia. Wentylator silnika wciąga pył do obudowy, a duże nagromadzenie pyłu metalowego może spowodować zagrożenie elektryczne.

Odrzut i odpowiednie ostrzeżenia

Odrzut jest nagłą reakcją elektronarzędzia na zablokowanie lub zahaczenie obracającej się tarczy tnącej. Zablokowanie lub zahaczenie prowadzi do nagłego zatrzymania obracającej się tarczy tnącej. Niekontrolowane elektronarzędzie zostanie w związku z tym szarpnięte w kierunku przeciwnym do kierunku obrotu tarczy tnącej.

Gdy, np. tarcza tnąca zahaczy się lub zablokuje, zagłębiona w materiale krawędź tarczy tnącej może przeciąć powierzchnię, powodując wypadnięcie tarczy z materiału lub odrzut elektronarzędzia. Ruch tarczy tnącej (w kierunku osoby obsługującej lub od niej) uzależniony jest wtedy od kierunku ruchu tarczy tnącej w miejscu zablokowania. W takich warunkach może także dojść do pęknięcia tarczy tnącej.

Odrzut jest następstwem niewłaściwego i/lub błędnego sposobu użycia elektronarzędzia lub zastosowania go w niewłaściwych warunkach. Można go uniknąć przez zachowanie opisanych poniżej odpowiednich środków ostrożności.

Elektronarzędzie należy mocno trzymać obiema rękami, a ciało i ramię ustawić w pozycji umożliwiającej zługodzenie siły odrzutu. Jeżeli w skład wyposażenia standardowego wchodzi rękojeść dodatkowa, należy jej zawsze używać, żeby mieć jak największą kontrolę nad siłami odrzutu lub momentem obrotowym podczas rozruchu. Osoba obsługująca elektronarzędzie może kontrolować reakcje na zwiększający się moment obrotowy lub siły odrzutu poprzez zastosowanie odpowiednich środków ostrożności.

▶ Nie należy nigdy trzymać rąk w pobliżu obracającej się tarczy tnącej. Tarcza tnąca może w czasie odrzutu spowodować obrażenia rąk.

Należy zachować taką pozycję, aby znajdować się jak najdalej od strefy zasięgu elektronarzędzia w przypadku wystąpienia odrzutu. Na skutek odrzutu elektronarzędzie przemieszcza się w kierunku przeciwnym do ruchu tarczy tnącej w miejscu zablokowania.

Należy zachować szczególną ostrożność w przypadku obróbki narożników, ostrych krawędzi itp. Należy unikać sytuacji, w której tarcza tnąca mogłaby odbić się od powierzchni lub zahaczyć o nią. Obracająca się tarcza tnąca jest bardziej podatna na zahaczenie podczas obróbki narożników, ostrych krawędzi lub odbicia się od

powierzchni materiału. Może to stać się przyczyną utraty kontroli lub odrzutu.

▶ Nie wolno podejmować prób cięcia w linii krzywej. Przeciążona tarcza tnąca jest bardziej podatna na wyginanie się lub zakleszczenie w szczelinie, co powoduje wzrost prawdopodobieństwa odrzutu lub pęknięcia tarczy tnącej i w efekcie może doprowadzić do poważnych obrażeń.
▶ Nie wolno montować w elektronarzędziu tarcz łańcuchowych ani zębatych. Narzędzia robocze tego typu często powodują odrzut i w efekcie utratę kontroli nad elektronarzędziem.
▶ Nie wolno dopuszcać do przekrzywienia się tarczy tnącej w materiale ani stosować zbyt dużego nacisku na tarczę. Nie należy próbować ciąć zbyt grubych elementów. Przeciążona tarcza tnąca jest bardziej podatna na wyginanie się lub zakleszczenie w szczelinie, co powoduje wzrost prawdopodobieństwa odrzutu lub pęknięcia tarczy tnącej.
W razie zakleszczenia się tarczy tnącej lub przerwania operacji cięcia z jakiegokolwiek powodu, należy wyłączyć elektronarzędzie, trzymając je w bezruchu do momentu całkowitego zatrzymania się tarczy tnącej. Nie wolno podejmować prób wyjęcia tarczy tnącej z naciętej szczeliny, gdy tarcza tnąca znajduje się w ruchu, gdyż może to doprowadzić do odrzutu. Należy zbadać przyczynę zakleszczenia się tarczy tnącej i podjąć stosowne działania w celu wyeliminowania problemu.
▶ Nie wolno wznawiać operacji cięcia, gdy tarcza znajduje się w przecinanym elemencie. Tarczę tnącą można ostrożnie włożyć w nacięta szczelinę, dopiero gdy osiągnie pełną prędkość obrotową. Jeżeli elektronarzędzie zostanie ponownie uruchomione, gdy tarcza tnąca znajduje się w przecinanym elemencie, tarcza tnąca może zakleszczyć się, wyskoczyć z materiału albo spowodować odrzut.
Duże płyty i duże obrabiane elementy należy podeprzeć, aby zminimalizować ryzyko zakleszczenia się tarczy tnącej i odrzutu narzędzia. Duże płyty mają tendencję do uginania się pod własnym ciężarem. Podpory należy ustawiać pod przecinanym elementem w pobliżu linii cięcia i na krawędziach elementu, po obu stronach tarczy tnącej.
Należy zachować szczególną ostrożność w przypadku wykonywania cięć wingbnych w istniejących ścianach bądź innych nieprzejrzystych obszarach. Kontakt tarczy tnącej z rurami gazowymi lub wodociągowymi, przewodami elektrycznymi bądź innymi obiektami grozi odrzutem.

Dodatkowe wskazówki dotyczące bezpieczeństwa

Należy stosować środki ochrony słuchu, okulary ochronne, maskę przeciwpyłową i rękawice ochronne. Jako maskę prze-

ciwpyłową należy stosować co najmniej półmaskę klasy FFP 2 filtrującą cząsteczki stałe.

138 | Polski

Należy zabezpieczyć obrabiany przedmiot. Zamocowanie obrabianego przedmiotu w urządzeniu mocującym lub imadle jest bezpieczniejsze niż trzymanie go w ręku.
Należy używać odpowiednich detektorów w celu zlo-kalizowania instalacji lub zwrócić się o pomoc do lokalnego dostawcy usługi. Kontakt z przewodami znajdu-jącymi się pod napięciem może doprowadzić do powstania pożaru lub porażenia elektrycznego. Uszkodzenie przewodu gazowego może doprowadzić do wybuchu. Przebicie przewodu wodociągowego powoduje szkody rzeczowe.
Po zakończeniu pracy nie należy dotykać tarczy tnącej, tylko odczekać, aż ostygnie. Tarcze tnące rozgrzewają się podczas pracy do bardzo wysokich temperatur.
Elektronarzędzie należy trzymać podczas pracy mocno w obydwu rękach i zapewnić bezpieczną pozycję pracy. Prowadzenie elektronarzędzia oburącz sprzyja bezpieczeństwu pracy.
W razie uszkodzenia akumulatora lub stosowania go niezgodnie z przeznaczeniem może dojść do wystąpienia oparów. Akumulator może się zapalić lub wybuchnąć. Należy zadbać o dopływ świeżego powietrza, a w przypadku wystąpienia dolegliwości skontaktować się z lekarzem. Opary mogą podraźnić drogi oddechowe.
▶ Nie modyfikować ani nie otwierać akumulatora. Istnieje niebezpieczeństwo zwarcia.
Ostre przedmioty, takie jak gwoździe lub śrubokręt, a także działanie sił zewnętrznych mogą spowodować uszkodzenie akumulatora. Może wówczas dojść do zwarcia wewnętrznego akumulatora i do jego przepalenia, eksplozji lub przegrzania.
- Akumulator należy stosować wyłącznie w urządzeniach producenta. Tylko w ten sposób można ochronić akumulator przed niebezpiecznym dla niego przeciążeniem.

Akumulator należy chronić przed wysokimi temperaturami, np. przed stałym nasłonecznie- niem, przed ogniem, zanieczysz- czeniami, wodą i wilgocią. Istnie-

je zagrożenie zwarcia i wybuchu.

Opis urządzenia i jego zastosowania

Należy przeczytać wszystkie wskazówki dotyczące bezpieczeństwa i zalecenia. Nie-przestrzeganie wskazówek dotyczących bezpieczeństwa i zaleceń może doprowadzić do porażenia prądem elektrycznym, pożaru i/lub poważnych obrażeń ciała.

Proszę zwrócić uwagę na rysunki zamieszczone na początku instrukcji obsługi.

Użycie zgodne z przeznaczeniem

Elektronarzędzie jest przeznaczone do stosowania w połączeniu z odkurzaczem klasy M lub H. Należy go używać na podstawie, z wykorzystaniem powierzchni oporowej do nacinania bruzd głównie w materiałach mineralnych (np. murze, piaskowcu i wapieniu oraz betonie) bez chłodzenia wodą.

Przedstawione graficznie komponenty

Numeracja przedstawionych komponentów odnosi się do schematu elektronarzędzia, znajdującego się na stronie graficznej.

(1) Klamra do otwierania górnej pokrywy ochronnej
(2) Króciec odsysający
(3) Klips do zamocowania przewodu (bez funkcji)
(4) Akumulator ^a)
(5) Przycisk odblokowujący akumulator ^a)
(6) Włącznik/wyłącznik
(7) Przełącznik do aktywacji włącznika/wyłącznika
(8) Podstawa
(9) Rolki bieżne
(10) Przycisk blokady wrzeciona
(11) Pokrętło do ustawiania ogranicznika głębokości (ustawianie głębokości cięcia)
(12) Ustawiona głębokość cięcia
(13) Wskaźnik pozycji tarczy (2 szt.)
(14) Uszczelka
(15) Dolna pokrywa ochronna
(16) Ogranicznik głębokości
(17) Górna pokrywa ochronna
(18) Rękojeść (powierzchnia izolowana)
(19) Strzałka wskazująca ustawioną głębokość cięcia
(20) Przycisk odblokowujący
(21) Wrzeciono szlifierki
(22) Kołnierz mocujący
(23) Diamentowa tarcza tnąca
(24) Podkładki dystansowe (7 szt.)
(25) Szybkozaciskowa nakrętka mocująca z pałąkiem
(26) Szybkozaciskowa nakrętka mocująca SDS-clic ^a)
(27) Nakrętka mocująca ^a)
(28) Klucz widełkowy do nakrętki mocującej ^a)
(29) Strzałka wskazująca kierunek obrotów
(30) Wąż odsysający ^a)
(31) Pałak
(32) Hak
(33) Strzałki na podstawie (kierunek pracy)

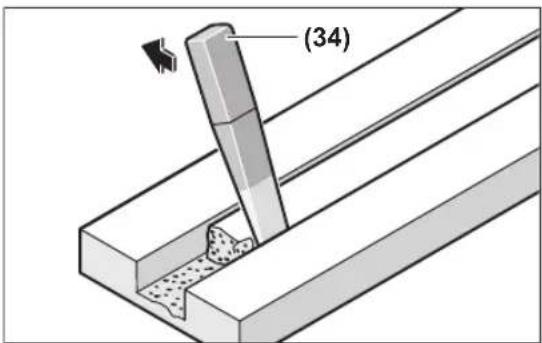

(34) Dłuto/nóż odłamujący
(35) Wskaźnik stanu naładowania akumulatora ^a)
) Nie wchodzi w skład wyposażenia standardowego.

Dane techniczne

Bruzdownica GNF18V-40

Numer katalogowy

3 601 FC5 0..

Bruzdownica GNF18V-40

Napięcie znamionowe V= 18
Nominalna prędkość obrotowa bez obciążeniaA)	min-1	4700
Maks. średnica dia-mentowej tarczy tną-cej	mm 150
Praca z wykorzystaniem diamentowej tarczy tnącej
– min. grubość tarczy tnącej	mm 2,0
– maks. grubość tar- czy tnącej	mm 2,5
Praca z 2 diamentowymi tarczami tnącymi
– min. grubość tarczy tnącej	mm 2 × 2,0
– maks. grubość tar- czy tnącej	mm 2 × 2,5
Średnica otworu mo- cującego tarczy	mm 22,23
Gwint wrzeciona M14
Głębokość cięciaB)	mm 10–40
Szerokość bruzdyC)	mm 2–39
WagaD)	kg 4,2
Hamulec wybiegowy ●
System łagodnego roz- ruchu		●
Zabezpieczenie przed ponownym rozruchem		●
Zalecana temperatura otoczenia podczas ła- dowania	°C 0 ... +35
Dopuszczalna tempe- ratura otoczenia pod- czas pracyE) i podczas przechowywania	°C –20 ... +50
Kompatybilne akumu- latory		GBA18V...GBA 18V...ProCORE18V...EXPERT18V...EXBA18V...CORE18V...
Zalecane akumulatory zapewniające pełną moc		EXPERT18V... ≥8,0 Ah
Zalecane ładowarki GAL18...		GAL 18...GAL 36...GAL12V/18...GAL 12V/18...

Bruzdownica GNF18V-40

GAX 18...

EXAL18...

A) Nominalna prędkość obrotowa bez obciążenia zgodnie z normą IEC 62841-2-22 stosowana do wyboru odpowiednich narzędzi roboczych. Rzeczywista prędkość obrotowa nie może przekraczać nominalnej prędkości obrotowej bez obciążenia i dlatego jest niższa.

B) W zależności od typu i stopnia zużycia tarczy. Maksymalną głębokość cięcia można osiągnąć przy użyciu nowej diamentowej tarczy tnącej o średnicy 150 mm.

C) w zależności od grubości diamentowych tarcz tnących

D) z kołnierzem mocującym (22), podkładkami dystansowymi (24), nakrętką mocującą(25) i bez akumulatora (wagę akumulatora można znaleźć na stronie: www.bosch-professional.com)

E) ograniczona wydajność w przypadku temperatur < 0 °C Dane techniczne oznaczono przy zastosowaniu akumulatora EXPERT18V 15.0Ah.

Wartości mogą różnić się w zależności od produktu, zastosowania i warunków otoczenia. Więcej informacji na stronie: www.bosch-professional.com/wac.

Informacje o emisji hałasu i drgań

Wartości pomiarowe emisji hałasu zostały określone zgodnie z IEC 62841-2-22.

Określony wg skali A typowy poziom hałasu emitowanego przez elektronarzędzie wynosi: poziom ciśnienia akustycznego 103 dB(A); poziom mocy akustycznej 111 dB(A). Niepewność pomiaru K = 3 dB.

Stosować środki ochrony słuchu!

Wartości drgań a n (drgania ciągłe), p F (powtarzające się wstrząsy) i niepewność pomiaru K oznaczone zgodnie z IEC 62841-2-22:

$$ a _ {n} = 3, 7 \mathrm{m} / \mathrm{s} ^ {2} (\mathrm{K} = 1, 5 \mathrm{m} / \mathrm{s} ^ {2}), a _ {\mathrm{pF}} = 8 5 \mathrm{m} / \mathrm{s} ^ {2} (\mathrm{K} = 6 \mathrm{m} / \mathrm{s} ^ {2}) $$

Podany w niniejszej instrukcji poziom drgań i poziom emisji hałasu zostały zmierzone zgodnie ze znormalizowaną procedurą pomiarową i mogą zostać użyte do porównywania elektronarzędzi. Można ich także użyć do wstępnej oceny poziomu drgań i poziomu emisji hałasu.

Podany poziom drgań i poziom emisji hałasu jest reprezenta-tywny dla podstawowych zastosowań elektronarzędzia. Je-żeli elektronarzędzie użyte zostanie do innych zastosowań lub z innymi narzędziami roboczymi, a także jeśli nie będzie właściwie konserwowane, poziom drgań i poziom emisji ha-łasu mogą różnić się od podanych wartości. Podane powyżej przyczyny mogą spowodować podwyższenie poziomu drgań i poziomu emisji hałasu w czasie pracy.

Aby dokładnie ocenić poziom drgań i poziom emisji hałasu, należy wziąć pod uwagę także okresy, gdy urządzenie jest wyłączone lub gdy jest ono wprawdzie włączone, ale nie jest używane do pracy. Podane powyżej przyczyny mogą spowodować obniżenie poziomu drgań i poziomu emisji hałasu w czasie pracy.

Należy wprowadzić dodatkowe środki bezpieczeństwa, mające na celu ochronę osoby obsługującej przed skutkami ekspozycji na drgania, np.: konserwacja elektronarzędzia i narzędzi roboczych, zapewnienie odpowiedniej temperatury, aby nie dopuścić do wyziębienia rąk, właściwa organizacja czynności wykonywanych podczas pracy.

140 | Polski

Akumulator

Bosch sprzedaje elektronarzędzia akumulatorowe także w wersji bez akumulatora. Informacja o tym, czy w zakres dostawy elektronarzędzia wchodzi akumulator, znajduje się na opakowaniu.

Ładowanie akumulatora

Należy stosować wyłącznie ładowarki wyszczególnione w danych technicznych. Tylko te ładowarki dostosowane są do ładowania zastosowanego w elektronarzędziu akumulatora litowo-jonowego.

Wskazówka: Ze względu na międzynarodowe przepisy transportowe w momencie dostawy akumulatory litowo-jonowe są częściowo naładowane. Aby zagwarantować wykorzystanie najwyższej wydajności akumulatora, należy przed pierwszym użyciem całkowicie naładować akumulator.

Wkładanie akumulatora

Wsunąć naładowany akumulator w uchwyt akumulatora aż do wyczuwalnego zablokowania.

Wyjmowanie akumulatora

W celu wyjęcia akumulatora nacisnąć przycisk odblokowujący i wyjąć akumulator. Nie należy przy tym używać siły.

Akumulator posiada 2 stopnie blokady, zapobiegające jego wypadnięciu w przypadku niezamierzonego naciśnięcia przycisku odblokowującego akumulator. Akumulator, umieszczony w elektronarzędziu, przytrzymywany jest na miejscu za pomocą sprężyny.

Wskaźnik stanu naładowania akumulatora

Wskazówka: Nie każdy typ akumulatora jest wyposażony we wskaźnik stanu naładowania.

Zielone diody LED wskaźnika stanu naładowania akumulatora pokazują stan naładowania akumulatora. Ze względów bezpieczeństwa stan naładowania akumulatora można skontrolować tylko przy wyłączonym elektronarzędziu.

Nacisnąć przycisk wskaźnika stanu naładowania klub, aby pojawiło się wskazanie stanu naładowania. Można to zrobić także po wyjęciu akumulatora.

Jeżeli po naciśnięciu przycisku wskaźnika stanu naładowania nie świeci się żadna dioda LED, oznacza to, że akumulator jest uszkodzony i należy go wymienić.

Typ akumulatora GBA 18V... | GBA18V...

Dioda LED Pojemność

Światło ciągłe, 3 zielone diody 60–100%

Światło ciągłe, 2 zielone diody 30–60%

Światło ciągłe, 1 zielona dioda 5–30%

Światło migające, 1 zielona dioda 0–5%

Typ akumulatora ProCORE18V... | EXPERT18V... | EXBA18V... | CORE18V...

Dioda LED Pojemność

Światło ciągłe, 5 zielonych diod 80-100%

Światło ciągłe, 4 zielone diody 60-80%

Światło ciągłe, 3 zielone diody 40-60%

Światło ciągłe, 2 zielone diody 20-40%

Światło ciągłe, 1 zielona dioda 5-20%

Światło migające, 1 zielona dioda 0-5%

Wykrywanie ryzyka awarii akumulatora

EXPERT18V... | EXBA18V...

Diody LED wskaźnika stanu naładowania akumulatora mogą oprócz stanu naładowania akumulatora wskazywać także ryzyko awarii akumulatora.

Aby aktywować funkcję należy nacisnąć i przytrzymać przycisk wskaźnika stanu akumulatora przez 3 sekundy.

Trwająca analiza akumulatora jest sygnalizowana światłem dynamicznym. Wynik jest pokazywany na wskaźniku stanu akumulatora.

1 dioda LED: Akumulator wykazuje wysokie ryzyko awarii. Moc i czas pracy mogą być już obana jest wymiana akumulatora.

5 diod LED: Akumulator jest w dobrym stanie i wykazuje niskie ryzyko awarii.

Uwaga: Ocena ryzyka awarii akumulatora przebiega dwustopniowo i oferuje uproszczoną ocenę stanu. Stan akumulatora jest oceniany albo jako dobry, albo wskazywane jest podwyższone ryzyko awarii akumulatora. Stan akumulatora nie jest podawany w procentach.

Wskazówki dotyczące właściwego postępowania z akumulatorem

Akumulator należy chronić przed wilgocią i woda.

Akumulator należy przechowywać wyłącznie w temperaturze od -20 °C do 50 °C. Nie wolno pozostawiać akumulatora, np. latem, w samochodzie.

Otwory wentylacyjne należy regularnie czyścić za pomocą miękkiego, czystego i suchego pędzelka.

Zdecydowanie krótszy czas pracy po ładowaniu wskazuje na zużycie akumulatora i konieczność wymiany na nowy.

Przestrzegać wskazówek dotyczących utylizacji odpadów.

Montaż

Przed przystąpieniem do jakichkolwiek prac przy elektronarzędziu (np. konserwacja, wymiana narzędzi roboczych itp.) należy wyjąć akumulator. W przypadku niezamierzonego naciśnięcia włącznika/wyłącznika istnieje niebezpieczeństwo doznania obrażeń.

Odsysanie pyłów/wiórów

Należy unikać pracy bez zastosowania odpowiednich środków mających na celu ograniczenie emisji pyłu. Odpowiedni system odsysania pyłu ogranicza narażenie na pył szkodliwy dla zdrowia. Należy zawsze dbać o dobrą wentylację stanowiska pracy. Należy zawsze używać odpowiednich środków ochrony dróg oddechowych. O ile jest to możliwe, należy zawsze stosować system odsysania pyłu, dostosowany do rodzaju obrabianego materiału. Należy przestrzegać aktualnie obowiązujących w danym kraju przepisów regulujących za-sady obróbki różnego rodzaju materiałów.

▶ Należy unikać gromadzenia się pyłu na stanowisku pracy. Pyły mogą się z łatwością zapalić.

Wymagania, jakie musi spełniać odkurzacz

Zalecana nominalna średnica węża mm		≥28
Wymagane podciśnienieA)	mbar	≥140
	hPa	≥140
Wymagany przepływ powietrzaA)	l/s	≥23
	m3/h	≥82,8
Zalecana skuteczność filtra Klasa M		B)

A) Wartość mocy na przyłączu elektronarzędzia do odkurzacza B) Zgodnie z IEC/EN 60335-2-69
Należy przestrzegać instrukcji obsługi odkurzacza. W przypadku malejącej mocy ssania należy przerwać pracę i usunąć przyczynę.

Zewnętrzny system odsysania pyłu (zob. rys. B)

Króciec odsysający (2) można swobodnie obracać.

Założyć wąż odsysający (30) (osprzęt) na króciec odsysający (2). Podłączyć wąż odsysający (30) do odkurzacza (osprzęt). Lista odkurzaczy, które można podłączyć do elektronarzędzia, znajduje się na końcu instrukcji obsługi.

Zalecamy stosowanie węży antystatycznych oraz odkurzaczy posiadających możliwość odprowadzania ładunków elektrostatycznych. Stosowanie zwykłych węży i odkurzaczy jest możliwe, ale ze względu na możliwość powstawania ładunków elektrostatycznych nie jest zalecane.

Należy użyć odkurzacza klasy M lub H. Zalecamy nosić maskę przeciwpyłową. Pyły pochodzenia mineralnego są niebezpieczne dla zdrowia i mogą powodować raka.

Odkurzacz musi być dostosowany do rodzaju obrabianego materiału.

Do odsysania szczególnie niebezpiecznych dla zdrowia py-łów rakotwórczych należy używać odkurzacza specjalnego.

Wskazówki dotyczące stosowania bruzdownic

Należy stosować się do poniższych wskazówek, aby ograniczyć emisję pyłu podczas obróbki materiałów.

– Należy używać zalecanych przez Bosch kombinacji składających się z bruzdownicy i odkurzacza klasy M lub H. Inne kombinacje mogą prowadzić do pogorszonego zbierania i odprowadzania pytów.
– Należy stosować się do wskazówek zawartych w instrukcji obsługi odkurzacza, dotyczących konserwacji i czyszczenia odkurzacza oraz jego filtrów. Należy opróżniać pojem-

niki na pył natychmiast po ich zapełnieniu. Należy regularnie czyścić filtry odkurzacza i zawsze upewnić się, że filtry w całości znajdują się w odkurzaczu.

– Należy stosować wyłącznie węże odsysające zalecane przez firmę Bosch. Nie wolno w żaden sposób modyfikować węża odsysającego. Jeżeli do węża odsysającego dostaną się odłamki kamienia, należy przerwać pracę i bezzwołcznie oczyścić wąż odsysający. Nie wolno dopuszczacą do zaginania się węża odsysającego.
– Bruzdownicę należy stosować zgodnie z jej przeznaczeniem.
– Należy używać tylko nieuszkodzonych i naostrzonych narzędzi roboczych. Wyraźnie wolniejsze tempo pracy to oznaka zużycia narzędzi roboczych.
– Należy stosować się do ogólnych zaleceń dotyczących miejsca pracy lub budowy.
– Należy dbać o dobrą wentylację.
– Należy zagwarantować swobodny dostęp do miejsca pracy. W przypadku dłuższych bruzd musi istnieć możliwość szybkiego i bezproblemowego podłączenia odkurzacza.
– Należy stosować środki ochrony słuchu, okulary ochronne, maskę przeciwpyłową i ew. rękawice ochronne. Jako maskę przeciwpyłową należy stosować co najmniej półmaskę klasy FFP 2 filtrującą cząsteczki stałe.
– Do czyszczenia miejsca pracy należy używać odpowiedniego odkurzacza. Nie należy używać szczotki, ponieważ zamiatanie powoduje wzbijanie się pyłu w powietrze.

Montaż diamentowych tarcz tnących

▶ Do mocowania i wymiany diamentowych tarcz tnących zaleca się użycie rękawic ochronnych.
Diamentowe tarcze tnące osiągają podczas pracy bardzo wysokie temperatury, dlatego nie należy ich dotykać przed ich ochłodzeniem.
Należy stosować wyłącznie diamentowe tarcze tnące. Segmentowe tarcze diamentowe mogą mieć wyłącznie ujemny kąt cięcia oraz szczeliny o maks. szerokości 10 mm pomiędzy segmentami.

Odchylenie górnej pokrywy ochronnej (zob. rys. A)

Aby wymienić narzędzie robocze, należy całkowicie odchylić górną pokrywę ochronną (17). Ustawić elektronarzędzie na stabilnym podłożu.

Otworzyć elektronarzędzie za pomocą przycisku odblokowującego (20). Otworzyć górną pokrywę ochronną (17) za pomocą klamry (1).

Demontaż urządzenia mocującego (zob. rys. A)

Przed przystąpieniem do jakichkolwiek prac przy elektronarzędziu (np. konserwacja, wymiana narzędzi roboczych itp.) należy wyjąć akumulator. W przypadku niezamierzonego naciśnięcia włącznika/wyłącznika istnieje niebezpieczeństwo doznania obrażeń.
Nacisnąć przycisk blokady wrzeciona (10), aby unieruchomić wrzeciono szlifierki.
Przycisk blokady wolno nacisnąć jedynie wtedy, gdy wrzeciono szlifierki jest całkowicie nieruchomo. W

142 | Polski

przeciwnym wypadku może dojść do uszkodzenia elektro-narzędzia.
- W przypadku stosowania nakrętki mocującej (27): Odkręcić nakrętkę mocującą za pomocą klucza widełkowego (28).
- W przypadku stosowania szybkozaciskowej nakrętki mocującej z pałąkiem (25): Odsunąć pałąk, a następnie energicznym ruchem obrócić szybkozaciskową nakrętkę mocującą (25) w kierunku przeciwnym do ruchu wskazówek zegara. Odkręcić zbyt mocno dokręconą szybkozaciskową nakrętkę mocującą za pomocą klucza widełkowego.
- W przypadku stosowania szybkozaciskowej nakrętki mocującej (26): Obrócić pierścień radełkowany w kierunku przeciwnym do ruchu wskazówek zegara. Odkręcić zbyt mocno dokręconą szybkozaciskową nakrętkę mocującą za pomocą klucza widełkowego.
Zdjąć podkładki dystansowe (24) i kołnierz mocujący (22).
Oczyścić wrzeciono szlifierki (21) i wszystkie części, które mają zostać zamontowane.

Określenie szerokości rowka

Szerokość rowka zależy od liczby podkładek dystansowych (24) pomiędzy dwiema diamentowymi tarczami tnącymi (23) oraz od grubości diamentowych tarcz tnących.

Szerokość rowka oblicza się następująco: szerokość rowka = grubość podkładek dystansowych + grubość diamentowych tarcz tnących.

Możliwą szerokość rowka można sprawdzić w rozdziale „Dane techniczne” (zob. „Dane techniczne“, Strona 138). Elektronarzędzie może być używane z jedną lub dwiema diamentowymi tarczami tnącymi.

Montaż urządzenia mocującego (zob. rys. A)

Założyć kołnierz mocujący (22) na wrzeciono szlifierki (21). Kołnierz mocujący musi być prawidłowo osadzony zabiera-kiem obrotowym na wrzecionie szlifierki. Założyć diamentową tarczę tnącą (23) i podkładki dystansowe (24) na kołnierz mocujący (22).

▶ Niezależnie od wybranej szerokości bruzdy należy zawsze zamontować wszystkie podkładki dystansowe wchodzące w zakres dostawy. W przeciwnym razie diamentowa tarcza tnąca (23) mogłaby poluzować się w trakcie pracy i spowodować obrażenia.

Liczba potrzebnych podkładek dystansowych:

4 szt. każda o grubości 6 mm

3 szt. każda o grubości 4 mm

Pomiędzy 2 diamentowymi tarczami tnącymi (23) musi być zamontowana co najmniej jedna podkładka dystansowa (24).

Wskazówka: Należy stosować wyłącznie diamentowe tarcze tnące. Niedozwolone jest stosowanie spajanych wzmocnionych tarcz tnących!

Podczas montażu diamentowych tarcz tnących należy zwrócić uwagę, by strzałki wskazujące kierunek, umieszczone na diamentowych tarczach tnących odpowiadały kierunkowi obrotów elektronarzędzia (zob. strzałka wskazująca kierunek obrotu (29), umieszczona na górnej pokrywie ochronnej).

Nacisnąć przycisk blokady wrzeciona (10), aby unieruchomić wrzeciono szlifierki.

– W przypadku stosowania nakrętki mocującej (27): Założyć nakrętkę mocującą i mocno dokręcić ją kluczem wi-delkowym (28).
- W przypadku stosowania szybkozaciskowej nakrętki mocującej z pałąkiem (25): Odsunąć pałąk, a następnie energicznym ruchem obrócić szybkozaciskową nakrętkę mocującą w kierunku zgodnym z ruchem wskazówek zegara. Przesunąć pałąk na dół w celu zablokowania szybko-zaciskowej nakrętki mocującej. Nie wystarczy dokręcić nakrętki poprzez obrót krawędzi tarczy.
- W przypadku stosowania szybkozaciskowej nakrętki mocującej (26): Założyć i dokręcić szybkozaciskową nakrętkę mocującą, a następnie obrócić tarczę tnącą w kierunku zgodnym z ruchem wskazówek zegara.

Zablokować górną pokrywę ochronną (17) za pomocą klamry (1). Następnie przechylić górną pokrywę ochronną aż do wyraźnie słyszalnego zablokowania przycisku odblokowującego (20).

Podczas pracy z 2 diamentowymi tarczami tnącymi (23) należy je wymieniać zawsze parami.

Kolejność montażu pokazana jest na stronach graficznych.

Wskaźnik pozycji tarczy

Dostępne są 3 znaczniki wskazujące pozycję diamentowych tarcz tnących (13).

– Znacznik wewnętrzny: Wskazuje pozycję położonej wewnątrz diamentowej tarczy tnącej (23), jeśli pomiędzy kołnierzem mocującym (22) i tą diamentową tarczą tnącą nie ma umieszczonej podkładki dystansowej (24).
– Znacznik środkowy: Wskazuje geometryczny środek pomiędzy położoną wewnątrz i położoną na zewnątrz diamentową tarczą tnącą.
– Znacznik zewnętrzny: Wskazuje pozycję położonej na ze- wnątrz diamentowej tarczy tnącej (23), gdy ta diamento- wa tarcza tnąca jest usytuowana całkiem na zewnątrz, tzn. za nią nie ma już żadnych podkładek dystansowych (24).

Praca

Wstępny wybór głębokości cięcia

Wstępny wybór głębokości cięcia jest dozwolony tylko przy wyłączonym elektronarzędziu.

Za pomocą pokrętła do ustawiania ogranicznika głębokości (11) można wstępnie wybrać żądaną głębokość cięcia.

Ustawić żadaną głębokość cięcia diamentowych tarcz tnących, obracając pokrętłem do ustawiania ogranicznika głębokości (11), tak aby oznaczenie strzałką (19) na podstawie (8) wskazywało na wartość żądanej głębokości cięcia (12). Zwrócić uwagę na to, aby pokrętło do ustawiania ogra-

nicznika głębokości (11) zaskoczyło we właściwej pozycji odpowiadającej danej głębokości. Używając urządzenia z pokrętłem, które nie zaskoczyło we właściwej pozycji może spowodować, że rzeczywista głębokość cięcia będzie większa lub mniejsza. W wyniku zużycia diamentowych tarcz tnących rzeczywista głębokość cięcia może być niższa niż ustawiona wartość głębokości cięcia (12). Przed przystąpieniem do właściwego cięcia należy zmierzyć rzeczywistą wartość zagłębienia diamentowych tarcz tnących. Głębokość cięcia można ustawić na 10 mm, 15 mm, 20 mm, 25 mm, 30 mm, 35 mm, 40 mm lub MAX. Ustawienie MAX zapewnia maksymalną głębokość cięcia dla każdego stopnia zużycia diamentowych tarcz tnących.

Uruchamianie

Włączanie/wyłączanie

▶ Przed rozpoczęciem pracy z elektronarzędziem należy skontrolować, czy górna pokrywa ochronna (17) jest prawidłowo zablokowana w pozycji wyjściowej. Pozycja wyjściowa oznacza, że hak (32) prawidłowo zaskoczył w pałąku (31). W przeciwnym razie diamentowe tarcze tnące mogłyby dotknąć obrabianego elementu, a użytkownik mógłby stracić kontrolę nad elektronarzędziem podczas jego włączania.

Diamentową tarczę tnącą należy skontrolować przed każdym użyciem. Diamentowa tarcza tnąca musi być prawidłowo zamocowana i musi móc się swobodnie obracać. Należy przeprowadzić próbę działania trwającą co najmniej 1 minutę (bez obciążenia). Nie wolno używać uszkodzonych, odkształconych bądź wibrujących diamentowych tarcz tnących. Uszkodzone diamentowe tarcze tnące mogą się złamać i spowodować poważne obrażenia.

Aby włączyć elektronarzędzie, należy przestawić przełącznik (7) i nacisnąć włącznik/wyłącznik (6) do dołu. Ponownie zwolnić przełącznik (7).

Aby wyłączyć elektronarzędzie, należy zwolnić włącznik/ wyłącznik (6).

Kierunek pracy elektronarzędzia to kierunek w stronę przedniej rękojeści. Jest on oznaczony strzałkami (33) na podstawie.

Elektronarzędzie należy zawsze obsługiwać obydwiema dłońmi, trzymając je za przewidziane do tego celu powierzchnie chwytowe.

Hamulec wybiegowy

Elektronarzędzie jest wyposażone w elektroniczny hamulec wybiegowy. Wyłączenie elektronarzędzia lub przerwa w dopływie prądu spowoduje zatrzymanie się narzędzia roboczego w ciągu paru sekund.

System łagodnego rozruchu

Elektroniczny system łagodnego rozruchu ogranicza moment obrotowy podczas włączania i umożliwia płynniejszy rozruch elektronarzędzia.

Wskazówka: Jeżeli elektronarzędzie tuż po włączeniu pracuje z pełną prędkością obrotową, oznacza to awarię systemu łagodnego rozruchu i zabezpieczenia przed ponownym rozruchem. Elektronarzędzie należy bezzwłocznie odesłać do serwisu (adresy są podane w rozdziale „Obsługa klienta oraz doradztwo dotyczące użytkowania”).

Zabezpieczenie przed ponownym rozruchem

Zabezpieczenie przed ponownym rozruchem zapobiega samoczynnemu włączeniu się elektronarzędzia po przerwie w dopływie prądu. W celu ponownego włączenia elektronarzędzia należy ustawić włącznik/wyłącznik (6) w

pozycji wyłączonej i ponownie włączyć elektronarzędzie.

Wskazówki dotyczące pracy

Należy zachować ostrożność podczas wykonywania szczelin w ścianach nośnych, zob. rozdział „Wskazówki dotyczące statyki”.
Elektronarzędzia nie należy przeciązać do tego stopnia, że zatrzyma się ono samoczynnie.
Jeżeli ciężar własny obrabianego przedmiotu nie gwarantuje stabilnej pozycji, należy go zamocować.
Elektronarzędzie wolno stosować wyłącznie do cięcia na sucho.

Tarcze tnące należy chronić przed upadkiem, uderzeniami i smarami. Tarcz tnących nie należy poddawać działaniu sił bocznych.

• Ustawić głębokość cięcia. (zob. „Wstępny wybór głębokości cięcia“, Strona 142) Aby skompensować niedokładności, które występują po odłamaniu grzbietu, zaleca się ustawić głębokość cięcia na ok. 5 mm więcej niż żądana głębokość rowka.
• Ustawić elektronarzędzie rolkami bieżnymi (9) na obrabianej powierzchni.

- Włączyć elektronarzędzie.

– Nacisnąć przednią rękojeść w kierunku obrabianego elementu, aby zagłębić diamentowe tarcze tnące wystające ponad podstawę w powierzchni materiału. Należy przy tym początkowo pokonać niewielki opór.

– Prowadzić elektronarzędzie, trzymając je za obie rękojeści z równomiernym posuwem, dostosowanym do właściwości obrabianego materiału.

– Elektronarzędzie należy zawsze prowadzić przeciwbieżnie do kierunku obrotów tarczy. W przeciwnym razie istnieje niebezpieczeństwo, że zostanie ono w sposób niekontrolowany wypchnięte ze szczeliny. Prowadzić elektronarzędzie w kierunku wskazanym na podstawie.

– Po zakończeniu pracy wysunąć elektronarzędzie przy pracującym silniku z rowka.

- Wyłączyć elektronarzędzie.

– Sprężyna powrotna oraz początkowy opór zapobiegają wysuwaniu się diamentowych tarcz tnących oraz ich kontaktowi z podłogą lub stołem podczas zwykłego odstawienia elektronarzędzia w pozycji pionowej. Jeśli elektronarzędzie znajduje się w pozycji wyjściowej, tzn. pałąk (31) jest zaskoczył w haku (32), w razie przypadkowego włączenia istnieje tylko niewielkie ryzyko, że elektronarzędzie (w wyniku połączenia ciernego pomiędzy obracający-

144|Polski

mi się diamentowymi tarczami tnącymi) poruszy się lub uszkodzi podłoże. Jeśli jednak elektronarzędzie na skutek wywarcia na nie siły (np. silniejszego przyłożenia) nie znajduje się w pozycji wyjściowej, diamentowe tarcze tnące mogą na krótko wysunąć się, uderzając w powierzchnię.

Nie należy wyhamowywać obracających się w czasie wybiegu diamentowych tarcz tnących poprzez wywieranie na nie bocznego nacisku.

Diamentowe tarcze tnące osiągają podczas pracy bardzo wysokie temperatury, dlatego nie należy ich dotykać przed ich ochłodzeniem.

(34)

Usunąć pozostały grzbiet materiału za pomocą dłuta/noża odłamującego (34).

Cięcia po linii krzywej są niemożliwe z uwagi na możliwość zakleszczenia się diamentowej tarczy tnącej w obrabianym elemencie.

Podczas cięcia płyt należy je umieścić na stabilnym podłożu lub podeprzeć.

Podczas wierceń przelotowych w murze (np. przy użyciu młota udarowo-obrotowego) można w dużym stopniu ograniczyć odpryski materiału na powierzchni, wykonując wcześniej bruzdownicą rowek przy ustawionej maksymalnej głębokości cięcia.

Przy cięciu szczególnie twardych materiałów, np. betonu o dużej zawartości żwiru, może dojść do przegrzania, a przez to uszkodzenia diamentowej tarczy tnącej. Snop iskier wokół diamentowej tarczy tnącej jest objawem jej przegrzania.

Należy wtedy natychmiast przerwać cięcie i ochłodzić diamentową tarczę tnącą, na krótko włączając elektronarzędzie z najwyższą prędkością obrotową, bez obciążenia.

Wyraźnie niższa wydajność cięcia i snop iskier wokół tarczy to oznaki stępienia diamentowej tarczy tnącej. Można ją naostrzyć, wykonując kilka krótkich cięć w materiałach abrazyjnych (np. w cegle sylikatowej).

Wskazówki dotyczące statyki

Wykonywanie szczelin w ścianach nośnych podlega przepisom obowiązującym w danym kraju. Przepisów tych należy bezwzględnie przestrzegać. Przed przystąpieniem do pracy należy skonsultować się z inżynierem odpowiedzialnym za kwestie statyczne, architektem lub kierownikiem budowy.

Konserwacja i serwis

Konserwacja i czyszczenie

Przed przystąpieniem do jakichkolwiek prac przy elektronarzędziu (np. konserwacja, wymiana narzędzi roboczych itp.) należy wyjąć akumulator. W przypadku niezamierzonego naciśnięcia włącznika/wyłącznika istnieje niebezpieczeństwo doznania obrażeń.
▶ Utrzymywanie urządzenia i szczelin wentylacyjnych w czystości gwarantuje prawidłową i bezpieczną pracę.
▶ Nie wolno czyścić elektronarzędzia przy pomocy sprężonego powietrza, aby nie wzbijać w powietrze pyłów szkodliwych dla zdrowia.

Po zakończeniu pracy należy zdemontować urządzenia mocujące i oczyścić wszystkie elementy mocujące oraz pokrywę ochronną.

Należy obchodzić się pieczołowicie z osprzętem podczas przechowywania i podczas pracy.

Obsługa klienta oraz doradztwo dotyczące użytkowania

Polska

Tel.: [phone]

Link do danych adresowych naszych serwisów oraz waunków gwarancji znajduje się na ostatniej stronie.

Przy wszystkich zgłoszeniach oraz zamówieniach części zamiennych konieczne jest podanie 10-cyfrowego numeru katalogowego, znajdującego się na tabliczce znamionowej produktu.

Utylizacja odpadów

Elektronarzędzia, akumulatory, osprzęt i opakowanie należy oddać do powtórnego przetworzenia zgodnego z obowiązującymi przepisami w zakresie ochrony środowiska.

Elektronarzędzia i akumulatora/baterii nie wolno wyrzucać do odpadów domowych!

Tylko dla krajów UE:

Niezdatne do użytku urządzenia elektryczne i elektroniczne lub zużyte akumulatory/baterie należy zbierać osobno i utylizować zgodnie z obowiązującymi przepisami ochrony środowiska. Należy korzystać z przewidzianych przepisami systemów zbiórki. Ze względu na zawartość substancji niebezpiecznych nieprawidłowa utylizacja może stanowić zagrożenie dla zdrowia i środowiska.

Čeština

Par sienu statisko nosłodzi
