MANUAL I PËRDORUESIT GNF 18V-40 Professional BOSCH

sq Manuali original i përdorimil

sr Originalno upušstvo za rad

sl Izvima navodila

hr Originalne upute za rad

et Algupārane kasulusjuhend

Iv instrukcijas originalvaloda

It Originali instrukcija

ko사용 설명서 원본

Udhëzime të përgjithshme sigurie për veglat elektrike

Lexoni të gjitha paralajmërimet e

PARALAJMËRIM

sigurisë, udhëzimet, ilustrimet dhe specifikimet e dhëna me këtë

vegël elektrike. Mosrespektimi i informacionit të sigurisë dhe udhëzimeve të mëposhtme mund të shkaktojë goditje elektrike, zjarr dhe/ose lëndime serioze.

Mbani të gjitha paralajmërimet dhe udhëzimet e sigurisë për referencë në të ardhmen.

Termi «vegël elektrike» i përdorur në udhëzimet e sigurisë i referohet si veglave elektrike që funksionojnë me energji nga rrjeti (me kabllo) ashtu edhe veglave elektrike që funksionojnë me bateri (pa kabllo).

Siguria në vendin e punës

Mbajeni zonën tuaj të punës të pastër dhe të ndriçuar mirë. Rrëmuja ose zonat e pandriçuara të punës mund të çoinë në aksidente.
Mos punoni me veglën elektrike në ambiente potencialisht shpërthyese që përmbajnë lëngje, gazra ose pluhur të ndezshëm. Mjetet elektrike krijojnë shkëndija që mund të ndezin pluhurin ose tymrat.
Mbani larg fëmijët dhe njerëzit e tjerë gjatë përdorimit të veglës elektrike. Ju mund të humbni kontrollin e veglës elektrike nëse jeni të pavëmendshëm.

Siguria elektrike

▶ Mbani veglat elektrike larg shiut ose lagështisë. Hyrja e ujit në një vegël elektrike rrit rrezikun e goditjes elektrike.

Siguria e personave

Jini vigjilentë, shikoni se çfarë po bëni dhe përdorni sens të përbashkët kur përdorni një vegël elektrike. Mos përdorni asnjë vegël elektrike kur jeni të lodhur ose nën ndikimin e drogës, alkoolit ose ilaçeve. Një moment pakujdesie gjatë përdorimit të veglave elektrike mund të rezultojë në lëndime të rënda personale.

Vishni pajisje mbrojtëse personale dhe mbani gjithmonë syze sigurie. Mbajtja e pajisjeve mbrojtëse personale, si maska kundër pluhurit, këpucët e sigurisë që nuk rrešhqasin, helmeta e sigurisë ose mbrojtja e dëgjimit, në varësi të llojit të veglës elektrike dhe përdorimit, zvogëlon rrezikun e lëndimit.

Shmangni ndezjen e paqëllimshme. Sigurohuni që mjeti elektrik është i fikur, përpara se të lidheni me furnizimin me energji dhe/ose me baterinë, ta merrni ose ta mbani atë. Mbajtja e veglës elektrike me gisht në çelës ose lidhja e saj me furnizimin me energji elektrike ndërsa është e ndezur mund të çojë në aksidente.

▶ Hiqni veglat rregulluese ose çelësat përpara se të ndizni veglën elektrike. Një mjet ose çelës në një pjesë rrotulluese të veglës mund të shkaktojë lëndim.

Shmangni qëndrimin e parregullt trupor. Sigurohuni që të keni një bazë të sigurt dhe të mbani ekuilibrin tuaj në çdo kohë. Kjo ju jep kontroll më të mirë të veglës elektrike në situata të papritura.

Mbani veshur veshje të përshtatshme. Mos vishni rroba të gjera ose bizhuteri. Mbani flokët dhe veshjet larg pjesëve të lëvizshme. Rrobat e gjera, bizhuteritë ose flokët e gjatë mund të kapen në pjesët e lëvizshme.

▶ Nëse mund të instalohen pajisje për nxjerrjen dhe grumbullimin e pluhurit, ato duhet të lidhen dhe përdoren siç duhet. Përdorimi i nxjerrjes së pluhurit mund të zvogëlojë rreziqet e pluhurit.

Mos u mashtroni duke shpërfillur rregullat e sigurisë së veglave elekrike, edhe nëse njiheni me veglën elekrike pas shumë përdorimesh. Veprimi i pakujdesshëm mund të çojë në lëndime serioze brenda fraksioneve të sekondës.

Përdorimi dhe kujdesi i veglës elektrike

Mos e mbingarkoni veglën elektrike. Përdorni veglën elektrike e cila është e destinuar për punën tuaj. Me veglën e duhur elektrike mund të punoni më mirë dhe më të sigurt në gamën e specifikuar të fuqisë.

▶ Mos përdorni një vegël elektrike e cila ka çelës me defekt. Një vegël elektrike që nuk ndizet ose fiket është e rrezikshme dhe duhet riparuar.

Hiqni spinën nga priza dhe/ose hiqni një bateri të ndashme përpara se të bëni ndonjë rregullim, të ndryshoni pjesët e bashkëngjitjes ose të hiqni veglën elektrike. Kjo masë paraprake do të parandalojë ndezjen aksidentale të veglës elektrike.

▶ Ruani veglat e papërdorura elektrike larg fëmijëve. Mos lejoni të përdorin veglën elektrike personat që nuk janë të njohur me veglën elektrike ose që nuk i kanë lexuar këto udhëzime. Veglat elektrike janë të rrezikshme kur përdoren nga persona pa përvojë.

Mirëmbani me kujdes veglat elektrike dhe aksesorët. Kontrolloni nëse pjesët lëvizëse të funksionojnë sïç duhet dhe që të mos billokohen, nëse pjesët janë thyer ose dëmtuar në mënyrë të tillë që funksioni i veglës elektrike të dëmtohet. Riparoni pjesët e dëmtuara përpara se të përdorni pajisjen. Shumë aksidente shkaktohen nga mjetet elektrike të mirëmbajtura keq.

Mbani mjetet prerëse të mprehta dhe të pastra. Veglat prerëse të mirëmbajtura siç duhet me tehe prerëse të mprehta kanë më pak gjasa të ngecin dhe janë më të lehta për t'u kontrolluar.

▶ Përdorni veglat elektrike, aksesorët, veglat e futjes, etj. në përputhje me këto udhëzime. Merrni parasysh kushtet e punës dhe punën që do të kryhet. Përdorimi i veglave elektrike për qëllime të ndryshme nga ato për të cilat janë të destinuara mund të çojë në situata të rrezikshme.

Mbani dorezat dhe sipërfaqet kapëse të thata, të pastra dhe pa vaj ose yndyrë. Dorezat dhe sipërfaqet kapëse të rrëshqitshme nuk lejojnë funksionimin dhe kontrollin e sigurt të veglës elektrike në situata të paparashikuara.

Përdorimi dhe kujdesi i veglës me bateri

- Karikoni bateritë vetëm me karikues të rekomanduar nga prodhuesi. Një karikues i projektuar për një lloj baterie paraqet rrezik zjarri kur përdoret me bateri të tjera.

▶ Përdorni vetëm bateritë e dhëna me veglat elektrike. Përdorimi i baterive të tjera mund të çojë në lëndime dhe rrezik zjarri.

Mbajeni baterinë e papërdorur larg kapëseve, monedhave, çelësave, gozhdëve, vidave ose objekteve të tjera të vogla metalike, të cilat mund të shkaktojnë urë të kontakteve. Një qark i shkurtër ndërmjet terminaleve të baterisë mund të shkaktojë djegie ose zjarr.

▶ Nëse përdoret gabimisht, lëngu mund të rrjedhë nga bateria. Shmangni kontaktin me të. Në rast kontakti

242 | Shqip

aksidental, shpëlajeni me ujë. Nëse lëngu ju hyn në sy tuaj, kërkoni kujdes mjekësor shtesë. Rrjedhja e lëngut të baterisë mund të shkaktojë acarim ose djegie të lëkurës.

▶ Mos përdorni një bateri të dëmtuar ose të modifikuar. Bateritë e dëmtuara ose të modifikuara mund të sillen në mënyrë të paparashikueshme dhe të rezultojnë në zjarr, shpërthim ose rrezik lëndimi.
▶ Mos e ekspozoni baterinë ndaj zjarrit ose temperaturave të larta. Zjarri ose temperaturat mbi 130 °C mund të shkaktojnë shpërthim.
Ndiqni të gjitha instruksionet e karikimit dhe mos e karikoni paketën e baterisë ose veglën përtej diapazonit të temperaturave të specifikuara në instruksione. Karikimi në mënyrë të papërshtatshme ose në temperatura përtej diapazonit të specifikuar mund të dëmtojë baterinë dhe rrit rrezikun për zjarr.

Shërbimi

Riparoni veglën tuaj elektrike vetëm tek specialistë të kualifikuar dhe vetëm me pjesë rezervë originale. Kjo siguron që të ruhet siguria e veglës elektrike.
▶ Mos iu bëni kurrë shërbim baterive të dëmtuara. E gjithë mirëmbajtja e baterisë duhet të kryhet vetëm nga prodhuesi ose agjenti i autorizuar i shërbimit.

Paralajmërime sigurie për sharrën

▶ Përdorni vetëm disqe prerëse me diamant për pajisjen tuaj elektrike. Edhe nëse një aksesor mund të lidhet me pajisjen tuaj elektrike, kjo nuk garanton një funksionim të sigurt.
▶ Mos përdorni disqe diamanti të segmentuara me kënd pjerrësie pozitiv. Përdorimi i këtyre disqeve prej diamanti mund të rritë rrezikun e lëndimeve fizike.
▶ Mos përdorni disqe diamanti të segmentuara me hapësirë periferike më të madhe se 10 mm. Përdorimi i këtyre disqeve prej diamanti mund të rritë rrezikun e lëndimeve fizike.
▶ Shpejtësia nominale e diskut prerës duhet të jetë të paktën e barabartë me shpejtësinë maksimale të shënuar në pajisje elektrike. Nëse aksesorët punojnë më shpejt se shpejtësia e tyre nominale mund të thyhen dhe të fluturojnë tutje.
▶ Disqet duhet të përdoren vetëm për punët e rekomanduara. Për shembull: mos fërkoni me pjesën anësore të diskut. Disqet prerëse janë bërë për prerje anësore, ndaj forcat anësore që ushtrohen në këto disqe mund të bëjnë që ato të thyhen.
▶ Përdorni gjithnjë flanxha disku të padëmtuara që kanë diametrin e duhur për diskun që keni zgjedhur. Flanxhat e duhura të disqeve e mbajnë mirë diskun, duke ulur rrezikun e lirimit ose të thyerjes së diskut.
▶ Mos përdorni disqe me përforcim që janë konsumuar nga mjetet elektrike më të mëdha. Disqet që janë bërë për mjete elektrike më të mëdha nuk janë të përshtatshëm për shpejtësinë më të lartë të mjeteve më të vogla, ndaj mund të çahen.

Diametri i jashtëm dhe trashësia e diskut duhet të jetë brenda vlerës së kapacitetit të mjetit elektrik. Disqet me madhësi të papërshtatshme nuk mund të mbrohen ose të kontrollohen siç duhet.
Madhësia e qendrës së disqeve dhe flanxhave duhet të puthitet mirë me aksin e mjetit elektrik. Disqet dhe flanxhat me vrima që nuk përputhen me pjesët e montimit të mjetit elektrik bëjnë që mjeti të humbasë balancimin, të dridhet tepër dhe të shkaktojë humbje të kontrollit.
▶ Përdorni të gjitha vidat e montimit kur montoni disqe diamanti drejtpërdrejt në flanxhën e brendshme, dhe sigurohuni që të shtrëngohen mirë. Nëse nuk montohen siç duhet, disku prej diamanti mund të humbasë balancimin dhe të bëjë që disku të shkëputet nga aksi i mjetit.
Mos përdorni disqe të dëmtuara. Para çdo përdorimi, kontrolloni disqet për të parë nëse kanë cifla dhe plasaritje. Nëse mjeti elektrik ose disku bie në tokë, kontrollojeni për të parë nëse ka dëmtime ose vendosni një disk të padëmtuar. Pasi të keni kontrolluar dhe instaluar diskun, ju dhe personat e tjerë duhet të qëndroni larg nga plani i rrotullimit të diskut dhe ta vini mjetin në punë në shpejtësi maksimale pa ngarkesë. Nëse vëreni dridhje të pazakonta, fikeni menjëherë mjetin elektrik dhe ndërroni diskun. Nëse nuk vëreni dridhje të pazakonta, lëreni mjetin të punojë për një minutë. Normalisht, gjatë kësaj prove disqet thyhen nëse janë dëmtuar.
Përdorni pajisje mbrojtëse personale. Në varësi të aplikimit, përdorni maskë, mbrojtëse sysh ose syze sigurie. Sipas nevojës, përdorni mjet mbrojtës për frymëmarrjen, si për shembull maskë pluhuri ose respirator, mjete mbrojtëse për veshët, doreza dhe përparëse pune që mund të ndalojë fragmentet e vogla gërryese ose fragmentet e materialit të punës. Syzet mbrojtëse duhet të jenë në gjendje të ndalojnë copëzat që krijohen nga punët e ndryshme. Mjeti mbrojtës i frymëmarrjes duhet të jetë në gjendje të filtrojë grimcat e krijuara nga puna. Ekspozimi për kohë të gjatë ndaj zhurmës me intensitet të lartë mund të shkaktojë humbje të dëgjimit.
Mbrojtësja e dhënë me mjetin duhet të fiksohet mirë në mjetin elektrik dhe të pozicionohet për siguri maksimale, në mënyrë që operatori të ekspozohet sa më pak ndaj diskut. Ju dhe personat e tjere duhet të qëndroni larg nga plani i rrotullimit të diskut. Mbrojtësja ndihmon operatorin nga fragmentet e thyera të diskut dhe nga kontakti aksidental me diskun.
Mrajini personat rrotull në një distancë të sigurt nga vendi i punës. Kushdo që futet në zonën e punës duhet të vendosë pajisje personale mbrojtëse. Fragmentet e materialit të punës ose të një disku të thyer mund të fluturojnë dhe të shkaktojnë lëndime fizike edhe më larg vendit ku punohet.

▶ Mos e vini mjetin me korrent në punë pranë materialeve të djegshme. Shkëndijat mund t'i ndezin këto materiale.
Kapeni mjetin me korrent vetëm nga sipërfaqet e izoluara të kapjes kur bëni ndonjë punë në të cilën disku prerës mund të kontaktojë telat e fshehur ose kordonin e vet. Nëse disku prek një tel me korrent, kjo mund të bëjë që pjesët metalike të ekspozuara të marrin korrent dhe t'i shkaktojnë operatorit goditje elektrike.
Mos e vendosni kurrë pajisjen elektrike poshtë derisa disku prerës të ketë ndalur plotësisht. Disku rrotullues prerës mund të kapet në sipërfaqe dhe ta nxjerrë pajisjen elektrike jashtë kontrollit tuaj.
▶ Mos e vini në punë mjetin me korrent ndërkohë që e mbani anash. Kontakti aksidental me diskun prerës që rrotullohet mund t'ju rrëmbejë rrobat, duke e tërhequr diskun prerës drejt trupit tuaj.
▶ Pastrojini rregullisht hapësirat e ajrimit të mjetit me korrent. Ventilatori i motorit tërheq pluhur brenda trupit dhe grumbullimi i tepërt i pluhurit të metalit mund të shkaktojë goditje elektrike.

Goditja mbrapsht dhe paralajmërimet përkatëse

Goditja mbrapsht është një reagim i papritur ndaj kafshimit ose bblokimit të diskut. Kafshimi ose bblokimi shkakton ndalim të papritur të diskut, i cili në këmbim bën që mjeti elektrik të shkojë me forcë në mënyrë të pakontrolluar në drejtim të kundërt të rrotullimit të diskut te pika e bblokimit. Për shembull, nëse një disk bblokohet ose kafshohet nga materiali i punës, buza e diskut që futet te pika e kafshimit mund të dalë në sipërfaqe të materialit duke bërë që disku të dalë ose të kërcejë me forcë. Disku ose mund të kërcejë drejt operatorit ose larg tij, në varësi të drejtimit të lëvizjes së diskut në pikën e kafshimit. Gjithashtu disqet mund të thyhen në situata të tilla.

Goditja mbrapsht éshtë pasojë e keqpërdorimit të mjetit dhe/ose e procedurave ose kushteve të gabuara të punimit, e cila mund të shmanget duke marrë masat parandaluese të mëposhtme.

Kapeni fort mjetin me korrent me të dyja duart dhe poziciononi trupin dhe krahun në mënyrë të tillë që t'u rezistoni forcave të goditjes mbrapsht. Përdorni gjithnjë dorezë ndihmëse, nëse ka, që të keni kontroll maksimal ndaj goditjeve mbrapsht ose reagimit të forcës rrotulluese gjatë vënies në punë. Operatori mund të kontrollojë forcën e reagimit të rrotullimit ose të goditjes mbrapsht nëse merren masa parandaluese të përshtatshme.
▶ Mos e vendosni asnjëherë dorën pranë diskut. Disku mund të kërcejë mbi dorën tuaj.
▶ Mos e poziciononi trupin te vendi ku mjeti do të lëvizë nëse ndodh goditja mbrapsht. Goditja mbrapsht e shtyn mjetin në drejtim të kundërt të lëvizjes së diskut në pikën e blokimit.
Bëni shumë kujdes kur punoni në cepa, anë të mprehta etj. Shmangni kërcimin dhe bllokimin e diskut. Cepat, anët e mprehta ose kërcimet kanë prirjen

të bblokojnë diskun dhe të shkaktojnë humbje të kontrollit ose goditje mbrapsht.

▶ Mos u përpiqni të bëni prerje me hark. Sforcimi i tepërt i diskut rrit ngarkesën dhe rrezikun e përthyerjes ose blokimit të diskut te vendi i prerjes, si dhe rrezikun e goditjes mbrapsht ose thyerjes së diskut, dhe kjo mund të shkaktojë lëndime fizike të rënda.
▶ Mos vendosni disk sharre, disk për gdhendjen e drurit ose fletë sharre me dhëmbë. Këto thika krijojnë goditje mbrapsht të shpeshta dhe humbje të kontrollit.
▶ Mos e "blokoni" diskun ose mos ushtroni tepër presion. Mos u përpiqni të bëni prerje tepër të thellë. Sforcimi i tepërt i diskut rrit ngarkesën dhe rrezikun e përthyerjes ose blokimit të diskut te vendi i prerjes, si dhe rrezikun e goditjes mbrapsht ose thyerjes së diskut.
▶ Kur disku bblokohet ose kur e ndaloni një punë prerjeje për çfarëdo arsyeje, fikeni mjetin me korrent dhe mbajeni mjetin me korrent palëvizur derisa disku të ndalojë plotësisht. Mos u përpiqni asnjëherë ta hiqni diskun nga vendi i prerjes ndërkohë që disku është në lëvizje, përndryshe mund të ndodhë goditje mbrapsht. Kontrolloni dhe merrni masa korrigjuese për të eliminuar shkakun e bblokimit të diskut.
Mos e rifilloni punën e prerjes në material. Lëreni diskun të arrijë shpejtësi të plotë dhe futeni përsëri me kujdes te vendi i prerjes. Disku mund të bblokohet, mund të dalë ose mund të godasë mbrapsht nëse mjeti me energji rindizet te materiali i punës.
Mbështetini panelet ose çdo material pune tepër të madh për të pakësuar rrezikun e kafshimit të diskut dhe goditjes mbrapsht. Materialet e mëdha të punës kanë prirjen të marrin hark për shkak të peshës së tyre. Mbështetëset duhet të vendosen plotësisht poshtë materialit të punës pranë vijës së prerjes dhe pranë buzës së materialit në të dyja anët e diskut.
Bëni shumë kujdes kur bëni një "prerje xhepi" në muret ekzistuese ose në vende të tjera të verbra. Disku që del mund të presë tubat e gazit ose të ujit, telat elektrikë ose objektet të cilët mund të shkaktojnë goditje mbrapsht.

Informacione të mëtejshme sigurie

Përdorni mjete mbrojtëse për veshët, syze mbrojtëse, maskë pluhuri dhe doreza. Përdorni gjysmë-maskë për filtrimin e

grimave që ka klasin mbrojtës të paktën FFP 2.

▶ Siguroni pjesën e punës. Një pjesë pune e mbajtur në një kapëse ose vizë mbahet më mirë sesa me dorën tuaj.
▶ Përdorni pajisje të përshtatshme kërkimi, për të gjetur linjat e fshehura të shërbimeve ose konsultohuni me kompaninë lokale të shërbimeve.

Kontakti me telat elektrikë mund të shkaktojë zjarr dhe goditje elektrike. Dëmtimi i një linje gazi mund të shkaktojë një shpërthim. Depërtimi në një tub uji shkakton dëme materiale.

244 | Shqip

▶ Pas përdorimit, mos e prekni diskun derisa të ftohet. Disku nxehet shumë gjatë përdorimit.
▶ Kur punoni, mbajeni fort mjetin elektrik me të dyja duart dhe sigurohuni që të keni qëndrim të sigurt. Vegla elektrik drejtohet në mënyrë më të sigurt me dy duar.
▶ Nëse bateria është dëmtuar ose përdoret në mënyrë jo të duhur, mund të dalin avuj. Bateria mund të digjet ose të shpërthejë. Dilni në ajër të freskët dhe flisni menjë mjek në rast se keni shqetësime. Avujt mund të irritojnë sistemin e frymëmarrjes.
▶ Mos e modifikoni ose hapni baterinë. Ekziston rreziku i një qarku të shkurtër.
Bateria mund të dëmtohet nga objekte të mprehta të tilla si gozhdë ose kaçavida ose nga forca të jashtme. Mund të ndodhë një qark i shkurtër i brendshëm dhe bateria mund të digjet, të nxjerë tym, të shpërthejë ose të mbinxehet.
▶ Përdorni baterinë vetëm në produktet e prodhuesit. Vetëm kështu mund të mbroni baterinë nga mbingarkesat e rrezikshme.

Mbroni baterinë nga nxehtësia, p.sh. nga rrezet e vazhdueshme të diellit, zjarri, papastërtia, uji dhe lagështia. Ekziston rreziku i shpërthimit dhe i qarkut të

shkurtër.

Përshkrimi i produktit dhe shërbimit

Lexoni të gjitha paralajmërimet dhe udhëzimet e sigurisë. Mosrespektimi i paralajmërimeve dhe udhëzimeve të sigurisë mund të rezultojë në goditje elektrike, zjarr dhe/ose lëndim serioz.

Ju lutemi vini re ilustrimet në pjesën e përparme të udhëzimeve të përdorimit.

Përdorimi në përputhje me qëllimin e duhur

Vegla elektrike është menduar të përdoret së bashku me një fshesë me korrent të klasës së pluhurit M ose H. Kur mbështetet fort në pllakën bazë, mund të përdoret për të futur materiale kryesisht minerale (siç janë muratura, gur ranor, gur gëlqeror dhe beton) pa shtimin e ujit.

Komponentët e shfaqur

Numërimi i komponentëve të paraqitur i referohet paraqitjes së veglës elektrike në faqen grafike.

(1) Lidhja për hapjen e kapakut të sipërm mbrojtës
(2) Grykë thithëse
(3) Kapëse për menaxhimin e kabllove (pa funksion)
(4) Bateria ^a)
(5) Butoni i lirimit të baterisë ^a)
(6) Çelës ndezës/fikës
(7) Flipper për të aktivizuar çelësin e ndezjes/fikjes

(8) Pllaka bazë
(9) Rul procesi
(10) Butoni i bblokimit të boshtit
(11) Rrotë për rregullimin e ndalimit të thellësisë (rregullimi i thellësisë së prerjes)
(12) Vendosni thellësinë e prerjes
(13) Ekrani i pozicionit të diskut (2x)
(14) Buzë mbrojtëse
(15) Kapaku i poshtëm mbrojtës
(16) Ndalesa e thellësisë
(17) Kapaku i sipërm mbrojtës
(18) Dorezë (me sipërfaqe të izoluar)
(19) Shigjeta për të shfaqur thellësinë e caktuar të prerjes
(20) Butoni i lirimit
(21) Boshti ku montohet pjesa smeriluese
(22) Fllanxhë regjistrimi
(23) Disk prerës diamant
(24) Distancues (7x)
(25) Dado me lirim të shpejtë me mbajtëse
(26) Dado shtrënguese e shpejtë SDS-clic ^a)
(27) Dado shtrënguese ^a)
(28) Çelës me dy vrima për dado shtrënguese ^a
(29) Shigjeta e drejtimit të rrotullimit
(30) Zorrë thithëse ^a)
(31) Varëse rrobash
(32) Grep
(33) Shigjetat në pllakën bazë (drejtimi i punës)

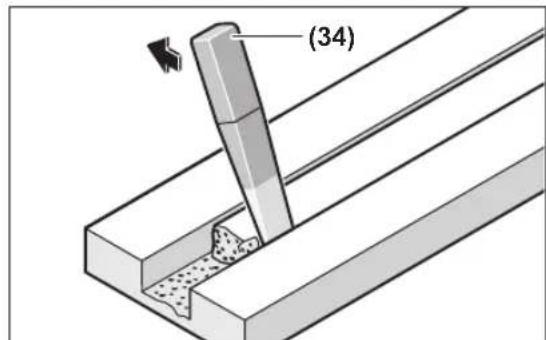

(34) Pajisje zhveshjeje
(35) Treguesi i nivelit të karikimit të baterisë ^a)

a) Këto pajisje shtesë nuk janë pjesë e dorëzimeve standarde.

Të dhënat teknike

Frezimi i murit GNF18V-40
Numri i artikullit		3 601 FC5 0..
Tension nominal V= 18
Shpejtësia e vlerësuar boshe ^a)	min ^-1	4700
diametri maks. i disqeve prerëse mediamant	mm 150
Puna me një disk prerës diamant
– trashësia min. e diskut të prerjes	mm 2,0
– trashësia maks. e diskut të prerjes	mm 2,5
Puna me 2 disqe prerëse diamanti

Frezimi i murit GNF18V-40

– trashësia min. e diskut të prerjes	mm 2 × 2
– trashësia maks. e diskut të prerjes	mm 2 × 2,5
Vrima e marrjes mm 22,23
Shufër boshti M14
Thellësia e prerjes ^B)	mm 10-40
Gjerësia e brazdës ^C)	mm 2-39
Pesha ^D)	kg 4,2
Fren ndërprerës ●
Fillim i butë ●
Siguresë mbrojtëse ●
Temperatura e rekomanduar e ambientit gjatë karikimit	°C 0 ... +35
Temperatura e lejuar e ambientit gjatë funksionimit ^E) dhe gjatë ruajtjes	°C -20 ... +50
Bateritë e përputshme	GBA18V...GBA 18V...ProCORE18V...EXPERT18V...EXBA18V...CORE18V...
Bateritë e rekomanduara për performancë të plotë	EXPERT18V... ≥ 8.0 Ah
Karikuesit e rekomanduar	GAL18...GAL 18...GAL 36...GAL12V/18...GAL 12V/18...GAX 18...EXAL18...

A) Shpejtësia e vlerësuar e boshtit sipas IEC 62841-2-22 për zgjedhjen e mjeteve të përshtatshme të aplikimit. Shpejtësia aktuale e boshtit nuk duhet të kalojë shpejtësinë e vlerësuar të boshtit dhe për këtë arsye është më e ulët.

B) Në varësi të llojit të diskut dhe konsumimit. Thellësia maksimale e prerjes arrihet me një disk të ri prerës diamanti me diameter 150 mm.

C) në varësi të trashësisë së disgeve prerëse të diamantit

D) me flanxhë montimi (22), fletë distancuese (24), dado shtrënguese (25) dhe pa bateri (pesha e baterisë mund të gjendet në www.bosch-professional.com)

E) Performancë e kufizuar në temperatura < 0 °C Të dhënat teknike të përcaktuara me baterinë EXPERT18V 15.0Ah. Vlerat mund të ndryshojnë sipas produktit dhe i nënshtrohen kushteve të aplikimit dhe mjedisit. Informacione të mëtejshme në www.bosch-professional.com/wac.

Informacion mbi zhurmën/dridhjet

Vlerat e emetimit të zhurmës përcaktohen në përputhje me IEC 62841-2-22.

Niveli i matur i zhurmës A së pajisjes elektrike është normalisht: niveli i presionit të zërit 103 dB(A); niveli i fuqisë së zërit 111 dB(A). Pasiguria K=3 dB.

Mbani mbrojtje për veshët!

Vlerat e dridhjeve a_h (dridhjet e vazhdueshme), p_F (dridhjet e përsëritura të goditjes) dhe pasiguria K e përcaktuar në përputhje me IEC 62841-2-22:

$$ a _ {n} = 3, 7 \mathrm{m} / \mathrm{s} ^ {2} (K = 1, 5 \mathrm{m} / \mathrm{s} ^ {2}), a _ {\rho F} = 8 5 \mathrm{m} / \mathrm{s} ^ {2} (K = 6 \mathrm{m} / \mathrm{s} ^ {2}) $$

Niveli i dridhjeve dhe vlera e emetimit të zhurmës të dhëna në këto udhëzime janë matur sipas një metode matëse të standardizuar dhe mund të përdoren për të krahasuar veglat elektrike me njëra-tjetrën. Ato janë gjithashtu të përshtatshme për një vlerësim paraprak të emetimeve të dridhjeve dhe zhurmës.

Niveli i dhënëi dridhjeve dhe vlera e emetimit të zhurmës përfaqësojnë aplikimet kryesore të veglës elektrike. Megjithatë, nëse vegla elektrik përdoret për përdorime të tjera, me mjete të ndryshme ose me mirëmbajtje të pamjaftueshme, niveli i dridhjeve dhe vlera e emetimit të zhurmës mund të ndryshojnë. Kjo mund të rrisë ndjeshëm emetimet e dridhjeve dhe zhurmës gjatë gjithë periudhës së punës.

Për një vlerësim të saktë të emetimeve të dridhjeve dhe zhurmës, duhet të merren parasysh edhe kohët kur pajisja është e fikur ose është në punë, por nuk është në përdorim. Kjo mund të reduktojë ndjeshëm emetimet e dridhjeve dhe zhurmës gjatë gjithë periudhës së punës.

Vendosni masa shtesë sigurie për të mbrojtur operatorin nga efektet e dridhjeve, të tilla si: mirëmbajtja e veglave dhe aksesorëve elektrikë, mbajtja e duarve të ngrohta, organizimi i proceseve të punës.

Bateria

Bosch shet vegla elektrike me bbateri dhe pa bateri. Nga paketimi mund të mësoni nëse me veglën tuaj elektrike është e përfshirë një bateri.

Karikoni baterinë

▶ Përdorni vetëm karikuesit e listuar në të dhënat teknike. Vetëm këta karikues janë përshtatur për baterinë Li-jon të përdorur në veglën tuaj elektrike.

Shënim: Bateritë Li-jon dorëzohen pjesërisht të karikuara për shkak të rregulloreve ndërkombëtare të transportit. Për të siguruar funksionimin e plotë të baterisë, karikoni plotësisht baterinë përpara përdorimit të parë.

Vendosni baterinë

Rrëshqisni baterinë e karikuar në mbajtësen e baterisë derisa të klikojë në vend.

246|Shqip

Hiqni baterinë

Për të hequr baterinë, shtypni butonin e lirimit të baterisë dhe tërhiqeni baterinë. Mos përdorni forcë.

Bateria ka 2 nivele kyçjeje për të parandaluar që bateria të bjere jashtë kur shtypet aksidentalisht butoni i lëshimit të baterisë. Për sa kohë që bateria është futur në veglën elektrike, ajo mbahet në pozicionin e saj nga një butoni.

Treguesi i nivelit të karikimit të baterisë

Shënim: Jo çdo lloj baterie ka një tregues të nivelit të karikimit.

LED-et jeshile të treguesit të statusit të karikimit të baterisë tregojnë statusin e karikimit të baterisë. Për arsye sigurie, pyetja për statusin e karikimit është e mundur vetëm kur vegla elektrike nuk është në gjendje pune.

Shtypni butonin e treguesit të statusit të karikimit lose , per të shfaqur statusin e karikimit. Kjo është e mundur edhe nëse higni baterinë.

Nëse asnjë LED nuk ndizet pas shtypjes së butonit të treguesit të statusit të karikimit, bateria është me defekt dhe duhet të zëvendësohet.

Lloji i baterisë GBA 18V... | GBA18V...

LED Kapaciteti

Dritë e vazhdueshme 3 × e gjelbër 60–100 %

Dritë e vazhdueshme 2 × e gjelbër 30–60 %

Dritë e vazhdueshme 1 × e gjelbër 5–30 %

Dritë pulsuese 1 × e gjelbër 0–5 %

Lloji i baterisë ProCORE18V... | EXPERT18V... | EXBA18V... | CORE18V...

LED Kapaciteti

Dritë e vazhdueshme 5 × e gjelbër 80–100 %

Dritë e vazhdueshme 4 × e gjelbër 60–80 %

Dritë e vazhdueshme 3 × e gjelbër 40–60 %

Dritë e vazhdueshme 2 × e gjelbër 20–40 %

Dritë e vazhdueshme 1 × e gjelbër 5–20 %

Dritë pulsuese 1 × e gjelbër 0–5 %

Zbulimi i rrezikut të defektit të baterisë

EXPERT18V... | EXBA18V...

LED-et e treguesve të statusit të karikimit të baterisë mund të tregojnë rrezikun e një defekti të baterisë përveç statusit të karikimit të baterisë.

Për të aktivizuar funksionin, shtypni dhe mbani shtypur butonin e treguesit të statusit të karikimit spër 3 sekonda. Analiza e baterisë sinjalizohet nga një dritë ndezëse në

ekranin e statusit të karikimit të baterisë. Rezultati shfaqet në ekranin e statusit të karikimit të baterisë.

1 LED: Bateria ka një rrezik të lartë për defekt.

Performanca dhe koha e funksionimit tashmë mund të reduktohen. Rekomandohet të zëvendësoni baterinë.

5 LED: Bateria është në gjendje të mirë me rrezik të ulët defekti.

Ju lutemi vini re: Vlerësimi i rrezikut të defektit të baterisë funksionon në dy faza dhe ofron një vlerësim të thjeshtuar të gjendjes. Bateria ose është vlerësuar në gjendje të mirë ose ka një rrezik të shtuar të defekteve. Nuk shfaqet asnjë përqindje e gjendjes së baterisë.

Udhëzime për trajtimin optimal të baterisë

Mbroni baterinë nga lagështia dhe uji.

Ruani baterinë vetëm në një interval temperaturash nga -20 °C deri në 50 °C. Për shembull, mos e lini baterinë në makinë gjatë verës.

Herë pas here pastrojini hapjet e baterisë me një furçë të butë, të pastër dhe të thatë.

Një kohë tepër e reduktuar pune pas karikimit tregon që bateria është konsumuar dhe ajo duhet të zëvendësohet. Ndiqni udhëzimet e asgjësimit.

Montimi

Para se të kryeni ndonjë punë në veglën elektrike (p.sh. mirëmbajtje, ndryshim i veglave, etj.) hiqeni baterinë nga vegla elektrike. Ekziston rreziku i lëndimit nëse çelësi i ndezjes/fikjes shtypet pa dashje.

Nxjerrja e pluhurit/ashklave

Shmangni punën pa marrë masat e nevojshme kundër reduktimit të pluhurit. Një pajisje e përshtatshme nxjerrjeje pluhuri redukton ndotjen e dëmshme për shëndetin nga pluhuri. Sigurohuni që vendi i punës të jetë i ajrosur mirë. Përdorni gjithmonë mbrojtje të përshtatshme për frymëmarrjen. Nëse është e mundur, përdorni një sistem për nxjerrjen e pluhurit që është i përshtatshëm për materialin. Ju lutemi, vini re rregulloret e zbatueshme në vendin tuaj për materialet që do të përpunohen.

▶ Shmangni grumbullimin e pluhurit në vendin e punës. Pluhuri mund të ndizet lehtësisht.

Kërkesat për fshesën me korrent
Diametri nominal i rekomanduar për tubin	mm	≥ 28
Presioni negativ i kërkuar ^A)	mbar	≥ 140
	hPa	≥ 140
Shkalla e kërkuar e rrjedhës ^A)	l/s	≥ 23
	m ^3 /h	≥ 82,8
Efikasiteti i rekomanduar i filtrit Klasa e pluhurit M ^B)

A) Vlera e fuqisë në lidhjen me fshesën me korrent të veglës elektrike
B) Në përputhje me IEC/EN 60335-2-69

Ndiqni udhëzimet për fshesën me korrent. Nëse fuqia e thithjes zvogëlohet, ndaloni punën dhe eliminoni shkakun.

Thithja e jashtme (shih figurën B)

Gryka thithëse (2) mund të rrotullohet lirshëm.

Vendosni një zorrë thithëse (30) (aksesor) në grykën e thithjes (2). Lidheni zorrën e thithjes (30) me një fshesë me korrent (aksesor). Një përmbledhje e mënyrës së lidhjes me pajisje të ndryshme thithëse mund të gjendet në fund të këtij manuali.

Ne rekomandojmë përdorimin e zorrëve antistatike dhe fshesave përçuese. Përdorimi i zorrëve dhe fshesave me korrent konvencional është i mundur, por nuk rekomandohet për shkak të ngarkesës statike të mundshme.

Përdorni fshesë me korrent të klasës së pluhurit M ose H. Ne rekomandojmë të vishni një maskë kundër pluhurit. Pluhuri mineral është i rrezikshëm për shëndetin dhe mund të shkaktojë kancer.

Fshesa me korrent duhet të jetë e përshtatshme për materialin që do të përpunohet.

Përdorni një fshesë me korrent të veçantë kur pastroni pluhur veçanërisht të dëmshëm për shëndetin, kancerogjen ose të thatë.

Udhëzime për përdorimin e frezave të murit

Ju lutemi respektoni udhëzimet e mëposhtme për të reduktuar emetimet e pluhurit gjatë punës.

- Përdorni vetëm kombinime të frezave të murit dhe fshesave me korrent të klasës së pluhurit M ose H të rekomanduara nga Bosch. Kombinime të tjera mund të çojnë në grumbullim dhe ndarje më të dobët të pluhurit.

- Ju lutemi referojuni udhëzimeve të përdorimit të fshesës me korrent për mirëmbajtjen dhe pastrimin e fshesës me korrent, duke përfshirë filtrat. Zbrazni kontejnerin e pluhurit menjëherë kur të jenë plot. Pastroni rregullisht filtrat e fshesës me korrent dhe gjithmonë futini filtrat plotësisht në fshesë me korrent.

– Përdorni vetëm zorrët thithëse të ofruara nga Bosch. Mos manipuloni zorrën e thithjes. Nëse në zorrën e thithjes futen gurë, ndaloni së punuari dhe pastroni menjëherë zorrën e thithjes. Shmangni përkuljen e zorrës së thithjes.

- Përdoreni frezën e murit vetëm për qëllimin e tij të synuar.

- Përdorni vetëm mjete pa të meta dhe të mprehta. Ngadalësimi i dukshëm i progresit të punës është një shenjë që mjetet janë konsumuar.

- Ju lutemi vini re kërkesat e përgjithshme për vendet e punës në kantieret e ndërtimit.

- Siguroni ventilim të mirë.

- Siguroni një zonë të pastër pune. Për brazda më të gjata, gryka e thithjes duhet të jetë lirisht e rregullueshme ose e rregulluar në kohën e duhur.

- Vishni mbrojtje dėgjimi, syze sigurie, maskė pluhuri dhe, nëse është e nevojshme, doreza. Përdorni të paktën një gjysmė maskė për filtrimin e grimcave të klasës FFP 2 si maskė pluhuri.

- Përdorni një fshesë me korrent të përshtatshëm për të pastruar vendin tuaj të punës. Mos e nxisni pluhurin e grumbulluar duke e fshirë.

Instalimi i disqeve prerëse me diamant

▶ Ne rekomandojmë të vishni doreza mbrojtëse kur vendosni dhe ndërroni disqet prerëse me diamant.

▶ Disqet prerëse me diamant nxehen shumë gjatë përdorimit; mos i prekni derisa të jenë ftohur.

▶ Përdorni vetëm disqe prerëse me diamant. Tehet e segmentuara të diamantit mund të kenë vetëm kënde negative prerjeje dhe hapësira maksimale prej 10 mm midis segmenteve.

Lëvizni për jashtë kapakun e sipërm mbrojtës (shih figurën A)

Për të ndërruar mjetin, kapaku mbrojtës i sipërm (17) duhet të hiqet plotësisht. Vendoseni veglën elektrike në një sipërfaqe të fortë.

Hapni veglën elektrike me butonin e lirimit (20). Hapni kapakun mbrojtës (17) duke përdorur tokëzën (1).

Çmontoni pajisjen e fiksimit (shih figurën A)

Para se të kryeni ndonjë punë në veglën elektrike (p.sh. mirëmbajtje, ndryshim i veglave, etj.) hiqeni baterinë nga vegla elektrike. Ekziston rreziku i lëndimit nëse çelësi i ndezjes/fikjes shtypet pa dashje.

Shtypni butonin e bllokimit të boshtit (10), për të kyçur boshtin e smerilimit.

▶ Shtypni butonin e kyçjes së boshtit vetëm kur boshti është i palëvizshëm. Përndryshe, vegla elektrike mund të dëmtohet.

- Kur përdorni dadon shtrënguese (27): Lirojeni dadon shtrënguese me një çelës me dy vrima (28).

- Kur përdorni vidën e lirimit të shpejtë me kllapë (25): Paloseni lart kllapën e vidës së lirimit të shpejtë dhe rrotullojeni vidën e lirimit të shpejtë (25) fort në kah antiorar. Lironi një dado të bblokuar me çlirim të shpejtë me një çelës me dy vrima.

- Kur përdorni dadon me çlirim të shpejtë (26): Rrotullojeni unazën e nyjëzuar në kah antiorar. Lironi një dado të bllokuar me çlirim të shpejtë me një çelës me dy vrima.

Higni distancuesit (24) dhe flanxhën e montimit (22).

Pastroni boshtin e bluarjes (21) dhe të gjitha pjesët që do të montoni.

Përcaktoni gjerësinë e brazdës

Gjerësia e brazdës varet nga numri i distancuesve (24) midis dy disqeve prerëse të diamantit (23) dhe trashësia e disqeve prerëse të diamantit.

Gjerësia e brazdës llogaritet si më poshtë:

Gjerësia e brazdës = trashësia e distancuesve + trashësia e disqeve prerëse të diamantit.

Gjerësia e mundshme e brazdës mund të shihet në seksionin "Të dhëna teknike" (shih "Të dhënat teknike", Faqe 244).

Mund ta përdorni veglën elektrike me një ose dy disqe prerëse diamanti.

248 | Shqip

Montoni pajisjen e fiksimit (shih figurën A)

Vendoseni fllanxhën e montimit (22) në boshtin e bluarjes (21). Fllanxha e montimit dhe lëvizësi i saj rrotullues duhet të vendosen korrektësisht në boshtin e bluarjes.

Vendosni diskun prerës të diamantit (23) dhe distancuesit (24) në flanxhën e montimit (22).

Pavarësisht nga gjerësia e dëshiruar e brazdës, të gjithë distancuesit e furnizuar duhet të instalohen gjithmonë. Përndryshe, disku prerës i diamantit (23) mund të lirohet gjatë funksionimit dhe të shkaktojë lëndime.

Numri i distancuesve të nevojshëm:

4 copë, secila me 6 mm trashësi

3 copë, secila me 4 mm trashësi

Midis 2 disqeve prerëse me diamant (23) duhet të montohet të paktën një disk distancues (24).

Shënim: Lejohen të përdoren vetëm disqe prerëse me diamant. Nuk lejohet përdorimi i disqeve prerëse të përforcuar dhe të lidhur!

Kur montoni disqet prerëse me diamant, sigurohuni që shigjetat e drejtimit të rrotullimit në disqet prerëse me diamant dhe drejtimi i rrotullimit të veglës elektrike (shih shigjetën e drejtimit të rrotullimit (29) në kapakun e sipërm mbrojtës) të përputhen.

Shtypni butonin e bllokimit të boshtit (10), për të kyçur boshtin e smerilimit.

• Kur përdorni dado shtrënguese (27): Vidhosni dadon shtrënguese dhe shtrëngojeni atë me një çelës me dy vrima (28).
• Kur përdorni vidën e lirimit të shpejtë me kllapë (25): Paloseni lart kllapën e vidës së lirimit të shpejtë dhe rrotullojeni fort vidën e lirimit të shpejtë në drejtim orar. Më pas palosni mbajtësen për të siguruar dadon me çlirim të shpejtë. Shtrëngimi i skajit të diskut nuk është i mjaftueshëm.
• Kur përdorni vidën e çlirimit të shpejtë (26): Vidhosni vidën e çlirimit të shpejtë dhe rrotullojeni diskun e prerjes fort në drejtim orar.

Mbyllni kapakun mbrojtës (17) duke përdorur tokëzën (1). Pastaj lëvizni kapakun e sipërm mbrojtës derisa ta dëgjoni (20) të klikojnë në vend.

Kur punoni me 2 disqe prerëse diamanti (23) zëvendësojini gjithmonë ato në çifte.

Rendi i montimit mund të shihet në faqen grafike.

Treguesi i pozicionit të diskut

Të disponueshme janë 3 shenja për të treguar pozicionet e disqeve prerëse me diamant (13).

• Shenja e brendshme: tregon pozicionin e diskut të brendshëm prerës të diamantit (23), kur nuk është futur disk distancues (22) midis fllanxhës së montimit dhe këtij disku prerës të diamantit (24).
• Shenja qendrore: tregon qendrën gjeometrike midis disqeve prerëse me diamant të brendshëm dhe të jashtëm.

- Shenja e jashtme: tregon pozicionin e diskut të jashtëm prerës me diamant (23), kur ky disk prerës diamanti vendoset në pjesën e jashtme, d.m.th. nuk përdoren më distancues (24) më pas.

Funksionimi

Zgjedhja paraprake e thellësisë së prerjes

Thellësia e prerjes mund të zgjidhet paraprakisht vetëm kur vegla elektrike është i fikur.

Me rrotën e rregullimit të ndalimit thellësisë (11) mund të zgjidhni paraprakisht thellësinë e dëshiruar të prerjes. Vendosni thellësinë e dëshiruar të prerjes së disqeve prerëse me diamant duke e rrotulluar rrotën e rregullimit të ndalimit të thellësisë (11) në mënyrë që shigjeta që tregon (19) pllakën bazë (8) të tregojë vlerën e dëshiruar të thellësisë së prerjes (12). Sigurohuni që rrota e rregullimit të ndaluesit të thellësisë të jetë (11) e aktivizuar. Kur përdoret pa rrotën e aktivizuar, thellësia aktuale e prerjes mund të ndryshojë gjatë funksionimit në një vlerë më të madhe ose më të vogël. Për shkak të konsumimit të disqeve prerëse me diamant, thellësia aktuale e prerjes e arritur mund të jetë më e vogël se vlera e caktuar e thellësisë së prerjes tregon (12). Para përdorimit, matni thellësinë aktuale të depërtimit të disqeve prerëse me diamant. Thellësia e prerjes mund të vendoset në 10 mm, 15 mm, 20 mm, 25 mm, 30 mm, 35 mm, 40 mm ose MAX. Cilësimi MAX siguron thellësinë maksimale të prerjes të arritshme për çdo nivel konsumimi të disqeve prerëse me diamant.

Instalimi

Ndezja/fikja

Para vënies në punë, kontrolloni nëse kapaku i sipërm mbrojtës (17)është e fiksuar në pozicionin fillestar. Pozicioni fillestar arrihet kur grepi (32) është kyçur në kllapë(31). Përndryshe, disqet prerëse me diamant mund të prekin pjesën e punës dhe mund të humbni kontrollin e veglës elektrike kur ta ndizni atë.
Kontrolloni diskun prerës të diamantit para përdorimit. Disku prerës i diamantit duhet të jetë i montuar siç duhet dhe të jetë në gjendje të rrotullohet lirshëm. Kryeni një provë prej të paktën 1 minutë pa asnjë ngarkesë. Mos përdorni disqe prerëse diamanti të dëmtuara, të çrregullta ose që vibrojnë. Disqet prerëse të diamantit të dëmtuara mund të thyhen dhe të shkaktojnë lëndime.

Për të ndezur veglën elektrike, kthejeni fletën (7) dhe shtypni butonin e ndezjes/fikjes poshtë (6). Lëshojeni fletën (7) përsëri.

Për të fikur veglën elektrike lironi çelësin e ndezjes/fikjes (6).

Drejtimi i rrotullimit të veglës elektrike është në drejtim të dorezës së përparme. Tregohet gjithashtu nga shigjetat (33) në pllakën bazë.

Përdoreni gjithmonë veglën elektrike me të dyja duart në sipërfaqet e caktuara të kapjes.

Fren ndërprerës

Vegla elektrike ka një frenim elektronik. Kur vegla elektrike fiket ose furnizimi me energji ndërpritet, vegla e futur ndalet brenda pak sekondash.

Fillim i butë

Fillimi i butë elektronik kufizon çift rrotullimet kur ndizet dhe mundëson që vegla elekrike të fillojë pa probleme.

Shënim: Nëse vegla elektrike punon me shpejtësi të plotë menjëherë pas ndezjes, mbrojtja e rifilluar dhe fillimi i butë kanë dështuar. Vegla elektrik duhet të dërgohet menjëherë te shërbimi ndaj klientit; për adresat, shihni seksionin "Shërbimi ndaj klientit dhe këshilla për përdorim".

Mbrojtja e rifilluar

Mbrojtja e rindezjes parandalon ndezjen e pakontrolluar të pajisjes elektrike pas një ndërprerjeje në furnizimin me energji elektrike. Për të rindezur pajisjen elektrike, vendosni çelësin e ndezjes/fikjes (6) në pozicionin e

fikur dhe ndizni sërish veglën elektrike.

Këshilla pune

Kini kujdes kur preni vrima në muret mbajtëse, shihni seksionin "Informacion mbi statikën".
▶ Mos e sforconi aq shumë veglën elektrike sa të ndalojë.
▶ Mbërtheni pjesën e punës nëse nuk është e vendosur mirë nën peshën e saj.
▶ Vegla elektrike mund të përdoret vetëm për prerje të thatë.

Mbrojeni diskun prerës nga shtytjet, goditjet dhe yndyrat. Mos e nënshtroni diskun prerës ndaj asnjë presioni anësor.

• Rregulloni thellësinë e prerjes (shih "Zgjedhja paraprake e thellësisë së prerjes", Faqe 248). Për të kompensuar pasaktësitë që ndodhin gjatë çarjes së rrjetës, rekomandohet të zgjidhni paraprakisht thellësinë e prerjes rreth 5 mm më të thellë se thellësia e dëshiruar e brazdës.
• Vendoseni veglën elektrike me rrotat lëvizëse (9) mbi sipërfaqen mbi të cilën do të punohet.
• Ndizni veglën elektrike.
• Shtyjeni dorezën e përparme drejt pjesës së punës për të lejuar që disqet prerëse me diamant të depërtojnë në material përtej pillakës bazë. Fillimisht, duhet të kapërcehet një sasi e vogël rezistence.
• Drejtoni veglën elektrike me të dyja dorezat dhe me një shpejtësi të moderuar të ushqimit të përshtatshme për materialin mbi të cilin po punohet.
• Vegla elektrike duhet të drejtohet gjithmonë në drejtim të kundërt. Përndryshe ekziston rreziku që të shtyhet jashtë prerjes në mënyrë të pakontrolluar. Drejtojeni veglën elektrike në drejtimin e punës të treguar në pllakën bazë.
• Pasi të keni përfunduar procesin e punës, nxirrni veglën elektrike nga brazda ndërsa motori është në punë.
• Fikeni veglën elektrike.

- Një sustë kthimi dhe një rezistencë fillestare së bashku parandalojnë daljen e disqeve prerëse me diamant kur vegla elektrike vendoset në një pozicion normal, vertikal në dysheme ose tavolinë. Nëse vegla elektrike është në pozicionin e saj fillestar, d.m.th., kllapa është e fiksuar (31) në grep (32) ekziston vetëm një rrezik i vogël që vegla elektrike të lëvizë (për shkak të fërkimit midis disqeve prerëse me diamant rrotullues dhe sipërfaqes së kontaktit) ose të dëmtojë sipërfaqen nëse ndizet aksidentalisht. Megjithatë, nëse vegla elektrike nuk është në pozicionin e saj fillestar për shkak të aplikimit të forcës (p.sh., goditje e fortë), disqet prerëse me diamant mund të godasin shkurtimisht sipërfaqen dhe të qëndrojnë mbi të.

Mos e frenoni lëvizjen e disqeve prerëse me diamant duke i shtyrë anash.

▶ Disqet prerëse me diamant nxehen shumë gjatë përdorimit; mos i prekni derisa të jenë ftohur.

(34)

Hiqni rrjetën e mbetur në material me mjetin e zhveshjes (34).

Prerjet e lakuara nuk janë të mundura sepse përndryshe disqet e prerjes me diamant do të bblokoheshin në pjesën e punës.

Kur priten materialet e fletëve, ato duhet të vendosen në një sipërfaqe të fortë ose të mbështeten.

Kur krijoni hapje në mur (p.sh. me një matrapik), mund ta parandaloni kryesisht shkëputjen e materialit nga sipërfaqja nëse më parë krijoni një kanal me thellësinë maksimale të prerjes duke përdorur prerësin e murit.

Gjatë prerjes së materialeve veçanërisht të forta, p.sh. beton me përmbajtje të lartë silicë, disku i prerjes së diamantit mund të mbinxehet dhe të dëmtohet. Një unazë shkëndijash që rrethojnë diskun e prerjes së diamantit e tregon qartë këtë.

Në këtë rast, ndërprisni procesin e prerjes dhe lëreni diskun e prerjes së diamantit të funksionojë me shpejtësi maksimale për një kohë të shkurtër për ta ftohur.

Ngadalësimi i dukshëm i përparimit të punës dhe një unazë shkëndijash përreth janë shenja të një disku prerës diamanti të topitur. Ju mund t'i mprehni këto përsëri duke bërë prerje të shkurtra në material gërryes, p.sh. gur me rërë gëlqereje.

Shënime mbi statikën

Hapësirat në muret mbajtëse janë subjekt i rregulloreve specifie të vendit. Këto rregulla duhet të respektohen rreptësisht. Përpara fillimit të punës, konsultohuni me

250 | Srpski

inxhinierin përgjegjës strukturor, arkitektin ose menaxherin e ndërtimit.

Mirëmbajtja dhe servisi

Mirëmbajtja dhe pastrimi

Para se të kryeni ndonjë punë në veglën elektrike (p.sh. mirëmbajtje, ndryshim i veglave, etj.) hiqeni baterinë nga vegla elektrike. Ekziston rreziku i lëndimit nëse çelësi i ndezjes/fikjes shtypet pa dashje.
▶ Mbani të pastër fshesën me korrent dhe vendet e ventilimit për të punuar mirë dhe në mënyrë të sigurt.
▶ Mos e pastroni veglën elektrike me ajër të kompresuar për të shmangur ngritjen e pluhurit që është i rrezikshëm për shëndetin.

Pas përfundimit të punës, çmontoni pajisjet e shtrëngimit dhe pastroni të gjitha pjesët e shtrëngimit si dhe kapakun mbrojtës.

Ruani dhe trajtoni me kujdes aksesorët.

Shërbimi i klientit dhe këshilla për përdorim

Severna Makedonija

Tel.: [phone]

Linkun e adresave tona të servisit dhe kushtet e garancisë mund ti gjeni në faqen e fundit.

Ju lutemi jepni te të gjitha pyetjet dhe porositë e pjesëve të këmbimit me patjetër numrin 10-shifror të artikullit sipas tabelës së tipit.

Asgjësimi

Veglat elektrike, bateritë, aksesorët dhe paketimi duhet të riciklohen në një mënyrë miqësore me mjedisin.

Mos i hidhni veglat elektrike dhe bateritë/bateritë e rikarikueshme në mbeturinat shtëpiake!

Vetëm për vendet e BE-së:

Pajisjet elektrike dhe elektronike ose bateritë e përdorura që nuk janë më të përdorshme duhet të grumbullohen veçmas dhe të hidhen në një mënyrë miqësore me mjedisin.

Përdorni sistemet e parashikuara të grumbullimit. Asgjësimi i gabuar mund të jetë i dëmshëm për mjedisin dhe shëndetin për shkak të substancave potencialisht të rrezikshme.

Srpski
