NAUDOJIMO INSTRUKCIJA GNF 18V-40 Professional BOSCH

Bendrosios saugos nuorodos dirbantiems su elektriniais irankiais

ISPÉJIMAS

Perskaitykite visus su šiuo elektriniu įrankiu pateikiamus saugos

ispėjimus, instrukcijas, peržiūrėkite iliustracijas ir specifikacijas. Jei nepaisysite visų žemiau pateiktų instrukcijų, galite patirti elektros smūgį, sukelti gaisrą ir sunkiai susižaloti arba sužaloti kitus asmenis.

Išsaugokite šias saugos nuorodas ir reikalavimus, kad ir ateityje galėtumėte jais pasinaudoti.

Toliau pateiktame tekste vartojama sąvoka „Elektrinis jrankis“ apibūdina jrankius, maitinamus iš elektros tinklo (su maitinimo laidu), ir akumuliatorinius jrankius (be maitinimo laido).

Darbo vietos saugumas

Darbo vieta turi būti švari ir gerai apšviesta. Netvarkinga arba blogai apšviesta darbo vieta gali tapti nelaimingų atsitikimų priežastimi.
Nedirbkite su elektriniu jrankiu aplinkoje, kurioje yra degių skysčių, dujų ar dulkių. Elektriniai jrankiai gali kibirkščiuoti, o nuo kibirkščių dulkės arba susikaupę garai gali užsidegti.
- Dirbdami su elektriniu įrankiu neleiskite šalia būti vai-kams ir pašaliniams asmenims. Nukreipę dėmesį į kitus asmenis galite nebesuvaldyti prietaiso.

Elektrosauga

▶ Saugokite elektrinį įrankį nuo lietaus ir drėgmės. Jei į elektrinį įrankį patenka vandens, padidėja elektros smū-gio rizika.

Žmonių sauga

Būkite atidūs, sutelkite dėmesi į tai, ką darote, ir dirb-dami su elektriniu įrankiu vadovaukitės sveiku protu. Nedirbkite su elektriniu įrankiu, jei esate pavargę arba vartojote narkotikų, alkoholio ar medikamentų. Akimirksnio neatidumas dirbant su elektriniu įrankiu gali tapti sunkių sužalojimų priežastimi.
Visada dirbkite su asmens apsaugos priemonėmis. Būtinai dėvėkite apsauginius akinius. Naudojant asmens apsaugos priemones, pvz., respiratorių ar apsauginę kaukę, neslystančius batus, apsauginį šalmą, klausos apsaugos priemones ir kt., rekomenduojamas atitinkamai pagal naudojamą elektrinį įrankį, sumažėja rizika susižeisti.
▶ Saugokitės, kad elektrinio įrankio nejjungtumėte atsitiktinai. Prieš prijungdami elektrinį įrankį prie elektros tinklo ir (arba) akumuliatoriaus, prieš pakeldami ar nešdami įsitikinkite, kad jis yra išjungtas. Jeigu nešdami elektrinį įrankį pirštą laikysite ant jungiklio arba prietaisą jjungsite į elektros tinklą, kai jungiklis yra jjungtas, gali įvykti nelaimingas atsitikimas.

Prieš įjungdami elektrinį įrankį pašalinkite reguliavimo įrankius arba veržlinius raktus. Besisukančioje prietaiso dalyje esantis įrankis ar raktas gali sužaloti.
▶ Stenkitės, kad kūnas visada būtų normalioje padėtyje. Dirbdami stovėkite saugiai ir visada išlaikykite pusiausvyrą. Tvirtai stovėdami ir gerai išlaikydami pusiausvyrą galėsite geriau kontroliuoti elektrinį jrankį netikėtose situacijose.
▶ Dévékite tinkamą aprangą. Nedévékite plačių drabužių ir papuošalu. Saugokite plaukus ir drabužius nuo besisukančių elektrinio įrankio dalių. Laisvus drabužius, papuošalus bei ilgus plaukus gali įtraukti besisukančios dalys.
Jei yra numatyta galimybė prijungti dulkių nusiurbimo ar surinkimo įrenginius, visada įsitikinkite, ar jie yra prijungti ir ar tinkamai naudojami. Naudojant dulkių nusiurbimo įrenginius sumažėja kenksmingas dulkių po-veikis.
▶ Dažnai naudodami įrankį ir gerais su juo susipažinę per- nelyg neatsipalaiduokite ir nepradėkite nepaisyti įrankio saugos principų. Neatidus veiksmas gali sukelti sun- kią traumą per sekundės dalį.

Rūpestinga elektrinių įrankių priežiūra ir naudojimas

▶ Neperkraukite elektrinio įrankio. Naudokite jūsų darbui tinkamą elektrinį įrankį. Su tinkamu elektriniu jrankiu jūs dirbsite geriau ir saugiau, jei neviršysite nurodyto galingumo.
▶ Nenaudokite elektrinio įrankio su sugedusiu jungikliu. Elektrinis įrankis, kurio nebegalima jjungti ar išjungti, yra pavojingas ir jj reikia remontuoti.
Prieš reguliuodami elektrinį įrankį, keisdami darbo įrankius ar prieš valydami elektrinį įrankį, iš elektros tinklo lizdo ištraukite kištuką ir (arba) išimkite akumuliatorių, jeigu jis išimamas. Ši atsargumo priemonė apsaugos jus nuo netikėto elektrinio įrankio jsijungimo.
Nenaudojamą elektrinį įrankį sandėliuokite vaikams ir nemokantiems juo naudotis asmenims neprieinamoje vietoje. Elektriniai įrankiai yra pavojingi, kai juos naudoja nepatyrę asmenys.
▶ Prižiūrėkite elektrinį įrankį ir priedus. Patikrinkite, ar besisukančios įrankio dalys tinkamai veikia ir niekur nestringa, ar nėra sulūžusių ar pažeistų dalių, kurios trikdytų elektrinio įrankio veikimą. Prieš vėl naudoja- nt elektrinį įrankį, pažeistos įrankio dalys turi būti su- taisytos. Daugelio nelaimingų atsitikimų priežastis yra blogai prižiūrimi elektriniai įrankiai.
Pjovimo įrankiai turi būti aštrūs ir švarūs. Rūpestingai prižiūrėti pjovimo įrankiai su aštriomis pjaunamosiomis briaunomis mažiau stringa, juos lengviau valdyti.
Elektrinj įrankį, papildomą įrangą, darbo įrankius ir t. t. naudokite taip, kaip nurodyta šioje instrukcijoje, ir atsižvelkite į darbo sąlygas ir atliekamą darbą. Naudojant elektrinius įrankius ne pagal paskirtį, gali susidaryti pavojingos situacijos.
▶ Rankenos ir suémimo paviršiai turi būti sausi, švarūs, ant jų neturi būti alyvos ir tepalų. Dėl slidžių rankenų ir

suémimo paviršių negalėsite saugiai išlaikyti ir suvaldyti įrankio netikėtose situacijose.

Rūpestinga akumuliatorinių įrankių priežiūra ir naudojimas

• Akumuliatoriui ikrauti naudokite tik tuos kroviklius, kuriuos rekomenduoja gamintojas. Naudojant kitokio tipo akumuliatoriams skirtą kroviklj, iškyla gaisro pavojus.
  ▶ Su elektriniu įrankiu galima naudoti tik jam skirtą akumuliatorių. Naudojant kitokius akumuliatorius iškyla susižalojimo ir gaisro pavojus.
  ▶ Nelaikykite sąvaržėlių, monetų, raktų, vinių, varžtų ar kitokių metalinių daiktų arti ištraukto iš prietaiso akumuliatoriaus kontaktų. Trumpai sujungus akumuliatoriaus kontaktus galima nusideginti ar sukelti gaisrą.
  Netinkamai naudojant akumuliatorių, iš jo gali ištekėti skystis; venkite kontakto su šiuo skysčiu. Jei skysčio pateko ant odos, nuplaukite jį vandeniu. Jei skysčio pateko į akis, nedelsdami kreipkitės į gydytoja. Akumuliatoriaus skystis gali sudirginti ar nudeginti odą.
  Nenaudokite pažeisto arba perdaryto akumuliatoriaus arba įrankio. Sugadinti arba perdaryti akumuliatoriai gali veikti nenuspėjamai – sukelti gaisrą, sprogimą arba traumu pavojų.
  ▶ Saugokite akumuliatorių ir įrankį nuo ugnies ir aukštos temperatūros. Patekęs į ugnį arba aukštesnę nei 130 °C temperatūrą, jis gali sprogti.
  Vykdykite visas įkrovimo instrukcijas ir nekraukite akumuliatoriaus arba įrankio temperatūroje, neatitinkančioje instrukcijose nurodyto temperatūros diapazono ribų. Netinkamai kraunant arba jeigu temperatūra neatitinka nurodyto diapazono ribų, gali sugesti akumuliatorius ir kilti gaisras.

Techniné priežiūra

Elektrinj įrankį turi remontuoti tik kvalifikuoti specialistai ir naudoti tik originalias atsargines dalis. Taip galima garantuoti, jog elektrinis įrankis išliks saugus naudoti.
Niekada neatlikite pažeisto akumuliatoriaus techninės priežiūros. Akumuliatorių techninę priežiūrą turi atlikti tik gamintojas arba įgaliotasis techninės priežiūros atstovas.

Saugos nuorodos dirbantiems su pjaustymo- šlifavimo mašinomis

Nenaudokite segmentinių pjovimo diskų su teigiamu nuolydžio kampu. Tokių deimantinių diskų naudojimas gali padidinti sužalojimų riziką.
▶ Nenaudokite segmentinių pjovimo diskų, kurių grioveliai platesni kaip 10 mm. Tokių deimantinių diskų naudojimas galį padidinti sužalojimų rizika.
Nominalusis pjovimo disko greitis turi būti ne mažesnis nei ant elektrinio įrankio nurodytas didžiausias greitis. Darbo įrankis, kuris sukasi greičiau, nei yra leistina, gali lūžti ir nulėkti nuo prietaiso.

▶ Šlifavimo diskus leidžiama naudoti tik pagal rekomenduojamą paskirtį. Pvz., niekada nešlifuokite pjovimo disko šoniniu paviršiumi. Pjovimo diskai yra skirti medžiagai pjaunamaja briauna pašalinti. Nuo šoninės apkrovos šie šlifavimo jrankiai gali sulūžti.
Jūsų pasirinktiems diskams tvirtinti visada naudokite nepažeistas tinkamo dydžio prispaudžiamąsias junges. Tinkamos jungės prilaiko diską ir sumažina disko nukritimo ir lūžimo pavojų.
▶ Nenaudokite susidėvėjusių diskų, naudotų su dides- niais elektriniais įrankiais. Šlifavimo diskai, skirti dides- niems elektriniams įrankiams, nėra pritaikyti prie didelio mažųjų elektrinių įrankių išvystomo sūkių skaičiaus ir gali sulūžti.
Pjovimo disko išorinis skersmuo ir storis turi atitikti nurodytus jūsų elektrinio įrankio parametrus. Netinkamo dydžio pjovimo velenų negalima tinkamai apsaugoti ir valdyti.
- Šlifavimo diskai ir jungės turi tiksliai tikti jūsų elektrinio įrankio šlifavimo sukliui. Diskai ir jungės, kurie tiksliai netinka elektrinio įrankio šlifavimo sukliui, sukasi ne-tolygiai, labai vibruoja ir gali tapti nebevaldomi.
Kai deimantini diską tvirtinate tiesiogiai prie vidinės jungės, naudokite visus tvirtinamuosius varžtus ir įsi- tikinkite, kad jie tinkamai priveržti. Jei deimantinis dis- kas netinkamai sumontuotas, jis gali prarasti pusiausvyrą ir atsiskirti nuo įrankio suklio.
Nenaudokite pažeistų pjovimo diskų. Prieš kiekvieną naudojimą patikrinkite, ar pjovimo diskai neištrupėję ir nejskilę. Jeigu elektrinis įrankis arba pjovimo diskas buvo numestas, patikrinkite, ar nėra pažeidimų arba įstatykite nepažeistą pjovimo diską. Patikrinę ir su- montavę pjovimo diską, jūs ir greta esantys asmenys atsistokite taip, kad nebūtumėte besisukančio pjovimo disko plokštumoje, ir leiskite elektriniam įrankiui veikti didžiausiu sūkių skaičiumi. Jei pastebite nejprastą vibraciją, nedelsdami išjunkite elektrinį įrankį ir pakeiskite pjovimo diską. Jei nejprastos vibracijos nepastebite, elektriniam įrankiui leiskite veikti toliau vieną minutę. Pažeisti diskai paprastai per šį bandomajį laiką sulūžta.
Elektriniam įrankiui priklausantis apsauginis gaubtas turi būti patikimai pritvirtintas ir nustatytas į tokią padėtį, kad dirbančiajam būtų užtikrintas didžiausias saugumas, t. y. kuo mažesnė atvira šlifavimo įrankio dalis turi būti nukreipta į dirbantijį. Pasirūpinkite, kad nei jūs, nei greta esantys asmenys nebūtų besisukančio šlifavimo įrankio plokštumoje. Apsauginis gaubtas turi apsaugoti dirbantijį nuo atskilusių dalelių ir atsitiktinio prisilietimo prie šlifavimo įrankio.
- Dirbkite su asmeninémis apsaugos priemonémis. Atitinkamai pagal atliekamą darba užsidėkite viso veido apsaugos priemones, akių apsaugos priemones ar apsauginius akinius. Jei reikia, dévėkite kvėpavimo apsaugą, pvz., dulkių kaukę ar respiratorių, klausos apsaugą, pirštines ir darbinę prijuostę, kuri gali sulaikyti smulkius abrazyvinius ar darbo ruošinio fragme-

300 | Lietuvių k.

ntus.Akių apsauga turi galėti sustabdyti įvairių darbo operacijų metu susidarančias skrijejančias nuolaužas. Kvėpavimo apsauga turi būti tinkama dalelytėms, susidarančioms jums dirbant, filtruoti. Dėl ilgalaikio ir stipraus triukšmo poveikio galite prarasti klausą.

▶ Pasirūpinkite, kad kiti asmenys būtų saugiu atstumu nuo jūsų darbo zonos. Kiekvienas, įžengęs į darbo zona, turi būti su asmeninėmis apsaugos priemonėmis. Esant šalia darbo vietos, ruošinio arba sulaužyto disko skeveldros skriedamos gali sužeisti.
Niekada nepadėkite elektrinio įrankio, kol visiškai nesustojo pjovimo diskas. Besisukantis pjovimo diskas gali prisiliesti prie paviršiaus, ant kurio padedate, ir elektrinis įrankis gali tapti nebevaldomas.
▶ Nešdami elektrini įrankį, jo niekada nejjunkite. Netyčia prisilietus prie besisukančio pjovimo disko, jis gali jtraukti drabužius ir jus sužeist.
▶ Reguliariai valykite elektrinio įrankio ventiliacines angas. Variklio ventiliatorius traukia dulkes į korpusą, ir susikaupus daug metalo dulkių gali kilti elektros smūgio pavojus.
▶ Nenaudokite elektrinio įrankio arti degių medžiagų. Kibirkštys šias medžiagas gali uždegti.
▶ Jei atliekate darbus, kurių metu pjovimo diskas gali kliudyti paslėptus elektros laidus, elektrinį įrankį laikykite tik už izoliuotų rankenų. Pjovimo diskui palietus laidą, kuriuo teka elektros srovė, metalinėse elektrinio įrankio dalyse gali atsirasti įtampa ir trenkti elektros smūgis.
Su savo elektriniu įrankiu naudokite tik deimantinius pjovimo diskus. Net jei ir galite pritvirtinti kokią nors papildomą įrangą prie elektrinio įrankio, tai dar nereiškia, kad ja bus saugu naudotis.

Atatranka ir susijusios įspėjamosios nuorodos

Atatranka yra staigi reakcija, atsirandanti, kai besisukantis pjovimo diskas ruošinyje jstringa ar užsiblokuoja. Besisukančiam pjovimo diskui jstrigus ar užsiblokavus, jis staiga susto- ja, dėl ko elektrinis įrankis strigimo vietoje gali nekontroliuo- jamai atšokti nuo ruošinio priešinga pjovimo disko sukimuisi kryptimi.

Pvz., jei ruošinyje jstringa ar yra užblokuojamas pjovimo diskas, tai pjovimo disko briauna suspaudimo taške jsiskverbs j medžiagos paviršių, todėl pjovimo diskas pakils arba iššoks. Tada pjovimo diskas, priklausomai nuo jo sukimosi krypties blokavimo vietoje, pradeda judėti link dirbančiojo arba nuo jo. Tada pjovimo diskas gali net nulūžti.

Atatranka yra netinkamo elektrinio jrankio naudojimo ar gedimo pasekmė; jos galite išvengti, jei imsitės atitinkamų, žemiau aprašytų priemonių.

Tvirtai laikykite elektrini įrankį abejomis rankomis ir pasirinkite tokią kūno ir rankų padėti, kad atlaikytumėte atatrankos jėgą. Jei yra papildoma rankena, visada ją naudokite, tada galėsite suvaldyti atatrankos jėgas bei reakcijos jėgų momentą. Dirbantysis, jei imsis tinkamų saugos priemonių, gali suvaldyti reakcijos jėgas atatrankos metu.

▶ Niekada nelaikykite rankų arti besisukančio pjovimo disko. Atatürkos metu atšokęs pjovimo diskas gali pataikytį j jūsų ranką.
Venkite, kad jūsų rankos būtų toje srityje, kurioje įvykus atatrankai judės elektrinis įrankis. Atatürkos jėga verčia elektrinį įrankį judėti nuo blokavimo vietos priešinga pjovimo disko sukimuisi kryptimi.
▶ Ypač atsargiai dirbkite kampuose, ties aštriomis briaunomis ir t. t. Saugokite, kad pjovimo diskas neat-sitrenktu j kliūtis ir nejstrigtu. Besisukantis pjovimo dia-kas kampuose, ties aštriomis briaunomis arba atsitrenkęs j kliūtį turi tendenciją užstrigti; tada elektrinis įrankis tam-pa nevaldomas arba įvyksta atatranka.
▶ Nebandykite atlikti lenkto pjūvio. Per stipriai spau-džiant pjovimo diską padidėja apkrova, todėl pjovimo dis-kas gali pasisukti arba sulinkti pjūvyje, ir tai gali sukelti at-atranką arba pjovimo diskas gali sulūžti, o jūs galite patirti rimtų sužeidimų.
▶ Nenaudokite skirtų medienai pjauti ar kitokių dantytų diskų. Tokie darbo jrankiai dažnai sukelia atatranką arba elektrinis jrankis tampa nevaldomas.
▶ Saugokitės, kad pjovimo diskas neužstrigtų ir nenaudokite per didelės jėgos. Nebandykite per daug giliai įpjauti. Per stipriai spaudžiant pjovimo diską padidėja apkrova, todėl pjovimo diskas gali pasisukti arba sulinkti pjūvyje, ir tai gali sukelti atatranką arba pjovimo diskas gali sulūžti.
Kai pjovimo diskas stringa arba dėl kokios nors priežasties nustojate pjauti, išjunkite elektrinį įrankį ir laikykite jį nejudindami, kol pjovimo diskas visiškai sustos. Niekada nemėginkite iš pjūvio vietos ištraukti dar tebesisukantį pjovimo diską, nes gali įvykti atatranka. Išsiaiškinkite ir imkitės reikiamų veiksmų pjovimo disko strigimui pašalinti.
▶ Nepradėkite vėl pjauti, kol diskas yra ruošinio įpjovoje. Palaukite, kol pjovimo diskas pasieks reikiamą greitį, ir atsargiai įleiskite jį i įpjovą. Iš naujo jjungus elektrinį įrankį pjovimo diskui esant ruošinio įpjovoje, diskas gali sulinkti, iššokti aukštyn ar sukelti atatranką.
Plokštes arba didelius ruošinius paremkite, kad pjovimo diskas nebūtų suspaustas ir nejvyktų atatranka. Dideli ruošiniai gali jlinkti nuo savo svorio. Atramos turi būti padėtos po ruošiniu šalia pjūvio linijos ir prie ruošinio kraštų abiejose pjovimo disko pusėse.
Būkite itin atsargūs darydami įpjovas sienose ar kitose paslėptose vietose. Panyrantis pjovimo diskas gali nupjauti duju arba vandens vamzdžius, elektros laidus arba kliudyti objektus, kurie gali sukelti atatranką.

Papildomos saugos nuorodos

Dirbkite su klausos apsaugos priemonėmis, apsauginiais akiniais, respiratoriumi ir pirštinėmis. Kaip respiratorių nau-

dokite bent FFP 2 klasės, daleles filtruojančią puskaukę.

▶ [tvirtinkite ruošin]. Tvirtinimo jranga arba spaustuvais jtvirtintas ruošinys yra užfiksuojamas žymiai patikimiau nei laikant ruošinj ranka.
Prieš pradėdami darbą, tinkamais ieškikliais patikrinkite, ar po norimais apdirbti paviršiais nėra pravestų elektros laidų, dujų ar vandentiekio vamzdžių; jei abejojate, galite pasikviesti i pagalbą vietinius komunalinių paslaugų teikėjus. Kontaktas su elektros laidais gali sukelti gaisro bei elektros smūgio pavojų. Pažeidus dujotiekio vamzdį, gali įvykti sprogimas. Pažeidus vandentiekio vamzdį galima pridaryti daugybę nuostolių.
▶ Baige dirbti nelieskite pjovimo disko, kol jis neatvėso. Pjovimo diskas dirbant su jrankiu labai jkaista.
Darbo metu elektrinį įrankį visuomet būtina laikyti abiem rankomis ir tvirtai stovėti. Abiem rankomis laikomas elektrinis įrankis yra saugiau valdomas.
▶ Pažeidus akumuliatorių ar netinkamai jį naudojant, gali išsiveržti garų. Akumuliatorius gali užsidegti arba sprogti. Išvėdinkite patalpą ir, jei nukentėjote, kreipkitės į gydytoją. Šie garai gali sudirginti kvėpavimo takus.
▶ Neatidarykite akumuliatoriaus ir nedarykite jokių jo pakeitimų. Galimas trumpojo sujungimo pavojus.
▶ Aštrūs daiktai, pvz., vinys ar atsuktuvaí, arba išorinė jėga gali pažeisti akumuliatorių. Dėl to gali jvykti vidinis trumpasis jungimas ir akumuliatorius gali sudegti, pradėti rūkti, sprogti ar perkaisti.
- Akumuliatorių naudokite tik gamintojo gaminiuose. Tik taip apsaugosite akumuliatorių nuo pavojingos per di-delės apkrovos.

Saugokite akumuliatorių nuo karščio, taip pat ir nuo ilgalaikio saulės spindulių poveikio, ugnies, nešvarumu, vandens ir drėgmės. Iškyla sprogimo ir trum-

pojo jungimo pavojus.

Gaminio ir savybių aprašas

Perskaitykite visas šias saugos nuorodas ir reikalavimus. Nesilaikant saugos nuorodu ir reikalavimų gali trenkti elektros smūgis, kilti gaisras, galima smarkiai susižaloti ir sužaloti kitus asmenis.

Prašome atkreipti dėmesį i paveikslėlius priekinėje naudojimo instrukcijos dalyje.

Naudojimas pagal paskirti

Elektrinj jrankj reikia naudoti su M arba H dulkių klasės dulkių siurbliu. Elektrinis jrankis yra skirtas išpjovoms daugiausia mineralinėse medžiagose (pvz., mūre, silikatinėse plytose, kalkakmenyje ir betone), nenaudojant vandens ir padėjus ruošinį ant tvirtos pagrindo plokštės.

Pavaizduoti komponentai

Pavaizduotų sudedamųjų dalių numeriai atitinka elektrinio įrankio schemos numerius.

(1) Sagtis viršutiniam apsauginiam gaubtui atidaryti
(2) Nusiurbimo atvamzdis
(3) Kabelio pravedimo spaustukas (be funkcijos)
(4) Akumuliatorius ^a)
(5) Akumuliatoriaus atblokavimo klavišas ^a)
(6) Jjungimo-išjungimo jungiklis
(7) Modulis jjungimo / išjungimo jungikliui suaktyvinti
(8) Pagrindo plokště
(9) Ritinèliai
(10) Suklio fiksuojamasis klavišas
(11) Gylio ribotuvo nustatymo ratukas (pjovimo gylio nustatymas)
(12) Nustatytas pjovimo gylis
(13) Disko padèties indikatorius (2x)
(14) Apsauginiai liežuvėliai
(15) Apatinis apsauginis gaubtas
(16) Gylio ribotuvas
(17) Viršutinis apsauginis gaubtas
(18) Rankena (izoliuotas rankenos paviršius)
(19) Rodyklé nustatytam pjovimo gyliui rodyti
(20) Atblokavimo klavišas
(21) Šlifavimo suklys
(22) Tvirtinamoji jungè
(23) Deimantinis pjovimo diskas
(24) Tarpikliai (7x)
(25) Greitai fiksuojanti prispaudžiamoji veržlé su lankeliu
(26) Greitosios fiksacijos prispaudžiamoji verž-leSDS-clic ^a)
(27) Prispaudžiamoji veržle ^a)
(28) Ragelinis raktas prispaudžiamajai veržlei ^a)
(29) Sukimosi krypties rodyklé
(30) Nusiurbimo žarna ^a)
(31) Lankinė apkaba
(32) Kablys
(33) Rodyklès ant pagrindo plokštés (darbiné kryptis)

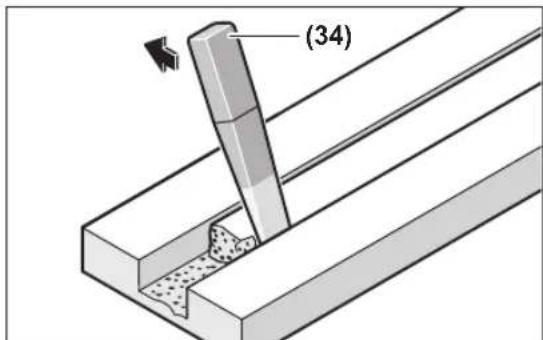

(34) Išlaužimo jrankis
(35) Akumuliatoriaus jkrovos büklès indikatorius ^a)
a) Šio priedo standartiniame tiekiamame komplekte nėra.

Techniniai duomenys

Mūro freza GNF18V-40
Gaminio numeris		3 601 FC5 0..
Nominalioji įtampa V= 18
Nominalus tuščiosios eigos sūkių skaičius ^A)	min ^-1	4700
Deimantinių pjovimo diskų maks. skersmuo	mm 150

302 | Lietuvių k.

Müro freza GNF18V-40

Darbas su deimantiniu pjovimo disku
-Min. pjovimo diskostoris	mm 2,0
-Maks. pjovimo dis-ko storis	mm 2,5
Darbas su 2 deimantiniais pjovimo diskais
-Min. pjovimo diskostoris	mm 2 × 2,0
-Maks. pjovimo dis-ko storis	mm 2 × 2,5
Pjūklo disko kiaurymė mm 22,23
Suklio sriegis M14
Pjovimo gylis ^B)	mm 10–40
Griovelio plotis ^C)	mm 2–39
Svoris ^D)	kg 4,2
Inercinis stabdys ●
Švelnus paleidimas ●
Apsauga nuo pakarto-tinio jsijungimo
Rekomenduojama apli-nkos temperatūraikraunant	°C 0 ... +35
Leidžiamoji aplinkos temperatūra veikiant ^E) ir sandėliuojant	°C –20 ... +50
Suderinami akumuliatoriai	GBA18V...GBA 18V...ProCORE18V...EXPERT18V...EXBA18V...CORE18V...
Rekomenduojami aku-muliatoriai darbui visagalia	EXPERT18V... ≥ 8.0 Ah
Rekomenduojamikrovikliai	GAL18...GAL 18...GAL 36...GAL12V/18...GAL 12V/18...

Müro freza GNF18V-40

GAX 18...

EXAL18...

A) Nominalus tuščiosios eigos sūkių skaičius pagal IEC 62841-2-22 tinkamiems darbo jrankiams parinkti. Faktinis tuščiosios eigos sūkių skaičius jokiu būdu neturi viršyti nomina- laus tuščiosios eigos sūkių skaičiaus, todėl jis yra mažesnis.

B) Priklausomai nuo disko tipo ir susidėvėjimo. Maksimalus pjovimo gylis pasiekiamas su nauju 150 mm skersmens deimantiniu pjovimo disku.

C) Priklausomai nuo deimantinio pjovimo disko storio

D) su tvirtinamaja junge (22), tarpikliais (24), prispaudžiamaja veržle (25) ir be akumuliatoriaus (akumuliatoriaus svorj rasite www.bosch-professional.com)

E) ribota galia, esant temperaturai < 0 °C

Techniniai duomenys, nustatyti su akumuliatoriumi EXPERT18V 15.0Ah.

Vertës gali skirtis priklausomai nuo gaminio, jos taip pat priklauso nuo naudojimo ir aplinkos sąlygų. Daugiau informacijos rasite www.bosch-professional.com/wac.

Informacija apie triukšmą ir vibraciją

Triukšmo emisijos vertės nustatytos pagal IEC 62841-2-22.

Pagal A skalę išmatuotas elektrinio įrankio triukšmo lygis tipiniu atveju siekia: garso slėgio lygis 103 dB(A); garso galios lygis 111 dB(A). Paklaida K = 3 dB.

Dirbkite su klausos apsaugos priemonémis!

Vibracijos vertės a_h (nuolatinė vibracija), p_F (pakartotinė smūgio vibracija) ir paklaida K nustatyta pagal IEC

62841-2-22:

$$ a _ {n} = 3, 7 \mathrm{m} / \mathrm{s} ^ {2} (K = 1, 5 \mathrm{m} / \mathrm{s} ^ {2}), a _ {\rho F} = 8 5 \mathrm{m} / \mathrm{s} ^ {2} (K = 6 \mathrm{m} / \mathrm{s} ^ {2}) $$

Sioje instrukcijoje pateiktas vibracijos lygis ir triukšmo emisi- ja buvo išmatuoti pagal standartizuotą matavimo metodą, ir juos galima naudoti elektriniams jrankiams palyginti. Jie taip pat skirti vibracijos ir triukšmo emisijai iš anksto jvertinti.

Nurodytas vibracijos lygis ir triukšmo emisijos vertė atspindi pagrindinius elektrinio įrankio naudojimo atvejus. Tačiau jeigu elektrinis įrankis naudojamas kitokiai paskirčiai, su kitokiais darbo įrankiais arba jeigu jis nepakankamai techniškai prižiūrimas, vibracijos lygis ir triukšmo emisijos vertė gali kisti. Tokiu atveju vibracijos ir triukšmo emisija per visą darbo laikotarpį gali žymiai padidėti.

Norint tiksliai jvertinti vibracijos ir triukšmo emisiją per tam tikrą darbo laiką, reikia atsižvelgti ir j laiką, per kurj elektrinis jrankis buvo išjungtas arba, nors ir veikė, bet nebuvo naudo-jamas. Tai jvertinus, vibracijos ir triukšmo emisija per visą darbo laiką žymiai sumažės.

Dirbančiajam nuo vibracijos poveikio apsaugoti paskirkite papildomas apsaugos priemones, pvz.: elektrinių ir darbo įrankių techninę priežiūrą, rankų šildymą, darbo eigos organizavimą.

Akumuliatorius

Bosch akumuliatorinius elektrinius jrankius parduoda ir be akumuliatoriaus. Ar j jūsų elektrinio jrankio tiekiamą komplektą jeina akumuliatorius, galite pažiūrėti ant pakuotės.

Akumuliatoriaus ikrovimas

Naudokite tik techninių duomenų skyriuje nurodytus kroviklius. Tik šie krovikliai yra priderinti prie Jūsų elektriniame prietaise naudojamo ličio jonų akumuliatoriaus.

Nuoroda: laikantis tarptautinių transportavimo teisės aktų, ličio jonų akumuliatoriai tiekiami dalinai įkrauti. Kad akumuliatorius veiktų visa galia, prieš pirmajį naudojimą akumuliatorių visiškai įkraukite.

Akumuliatoriaus ïdėjimas

Ikrautą akumuliatorių stumkite į akumuliatoriaus laikiklj, kol pajusite, kad užsifiksavo.

Akumuliatoriaus išėmimas

Norédami išimti akumuliatorių, paspauskite akumuliatoriaus atblokavimo klavišus ir išimkite akumuliatorių. Traukdami nenaudokite jėgos.

Akumuliatoriuje yra 2 fiksavimo pakopos, kurios saugo, kad netikėtai paspaudus akumuliatoriaus atblokavimo klavišą, akumuliatorius neiškristų. į elektrinį prietaisą įstatytą akumuliatorių tinkamoje padėtyje palaiko spyruoklė.

Akumuliatoriaus ikrovos büklès indikatorius

Nuoroda: ne visų tipų akumuliatoriai yra su įkrovos būklės indikatoriumi.

Žali akumuliatoriaus jkrovos būklės indikatoriali rodo akumuliatoriaus jkrovos būklę. Dėl saugumo, jkrovos būklę galima pažiūrėti tik tada, kai elektrinis įrankis neveikia.

Jei norite, kad būtų parodyta įkrovos būklė, paspauskite įkrovos būklės mygtuką arba . Kai galima ir tada, kai akumuliatorius yra išimtas.

Jei paspaudus mygtuką nešviečia nei vienas šviesadiodis indikatorius, vadinasi akumuliatorius yra pažeistas ir jį reikia pakeisti.

Akumuliatoriaus tipas GBA 18V... | GBA18V...

Šviesos diodas Talpa

Šviečia nuolat 3× žali 60–100 %
Šviečia nuolat 2× žali 30–60 %
Šviečia nuolat 1× žalias 5–30 %
Mirksi 1× žalias 0–5 %

Akumuliatoriaus tipas ProCORE18V... | EXPERT18V... | EXBA18V... | CORE18V...

Šviesos diodas Talpa

Šviečia nuolat 5× žali 80–100 %
Šviečia nuolat 4× žali 60–80 %
Šviečia nuolat 3× žali 40–60 %

Šviesos diodas Talpa

Šviečia nuolat 2× žali 20–40 %
Šviečia nuolat 1× žalias 5–20 %
Mirksi 1× žalias 0–5 %

Akumuliatorių pažeidimo rizikos atpažinimas

EXPERT18V... | EXBA18V...

Akumuliatoriaus jkrovos büklės indikatorių šviesos diodai gali rodyti ne tik akumuliatoriaus jkrovos būklę, bet ir akumuliatoriaus pažeidimo riziką.

Norédami suaktyvinti funkcija, 3 sekundes laikykite paspaustą ikrovos büklės indikatoriaus smygtuką. Apie akumuliatoriaus analize praneša begančios šviesos juostos principu jsiziebiantys akumuliatoriaus ikrovos büklės indikatoriaus šviesos diodai. Rezultatas rodomas akumuliatoriaus ikrovos büklės indikatoriuje.

1 šviesos diodas: didelė akumuliatoriaus pažeidimo rizika. Galia ir veikimo laikas gali būti

sumažėję. Akumuliatorių rekomenduojama pakeisti.

5 šviesos diodai: akumuliatoriaus būklė gera, pažeidimo rizika maža.

Prašome atkreipti dėmesį: akumuliatoriaus pažeidimo rizikos įvertinimas vyksta dviem pakopomis ir pateikia supaprastintą būsenos įvertinimą. Akumuliatorius įvertinamas kaip geros būsenos arba kaip turintis padidintą pažeidimų riziką. Baterijų būsena procentine dalimi neišreiškiama.

Nuorodos, kaip optimaliai elgtis su akumuliatoriumi

Saugokite akumuliatorių nuo drėgmės ir vandens.

Akumuliatorių sandėliuokite tik nuo -20 °C iki 50 °C temperatūroje. Pvz., nepalikite akumuliatoriaus vasarą automobilyje.

Akumuliatoriaus ventiliacines angas valykite minkštu, švariu ir sausu teptuku.

Pastebimas jkrauto akumuliatoriaus veikimo laiko sutrumpėjimas rodo, kad akumuliatorius susidėvėjo ir jį reikia pakeisti.

Laikykitės pateiktų šalinimo nurodymų.

Montavimas

Prieš pradėdami bet kokius elektrinio įrankio priežiūros darbus (pvz., techninės priežiūros, įrankio keitimo ir kt.), iš elektrinio įrankio išimkite akumuliatorių.

Priešingu atveju, netyčia nuspaudus jjungimo-išjungimo jungiklj, iškyla sužalojimo pavojus.

Dulkių, pjuvenų ir drožlių nusiurbimas

Venkite dirbti be dulkių mažinimo priemonių. Tinkamas dulkių nusiurbimas sumažina sveikatai kenksmingų dulkių poveikį. Pasirūpinkite geru darbo vietos vėdinimu. Naudokite tik tinkamus respiratorius. Jei yra galimybė, naudokite apdirbamai medžiagai tinkančią dulkių nusiurbimo įrangą. Laikykitės jūsu ŝalyje galiojančių apdorojamoms medžiagoms tai-komų taisyklių.

304 | Lietuvių k.

▶ Saugokite, kad darbo vietoje nesusikauptų dulkių. Dulkės lengvai užsidega.

Reikalavimai siurbliui

Rekomenduojamas žarnos vardinis skersmuo	mm	≥ 28
Reikalingas išretinimas ^A)	mbar	≥ 140
	hPa	≥ 140
Reikalingas srautas ^A)	l/s	≥ 23
	m ^3 /h	≥ 82,8
Rekomenduojamas filtro efektyvumas		Dulkių klasė M ^B)

A) Galios vertė prie elektrinio įrankio jungties, skirtos siurbliui pri-jungti
B) Pagal IEC/EN 60335-2-69
Laikykitės siurblio instrukcijos. Sumažėjus siurbimo galiai, nutraukite darbą ir pašalinkite priežastį.

Išorinis dulkių nusiurbimas (žr. B pav.)

Nusiurbimo atvamzdj (2) galima pasukti.

Nusiurbimo žarną (30) (papildoma jranga) jstatykite j nusiurbimo atvamzdį (2). Nusiurbimo žarną (30) sujunkite su dulkių siurbliu (papildoma jranga). Apžvalgą, kaip prijungti prie įvairių dulkių siurblių, rasite šios instrukcijos gale.

Rekomenduojame naudoti antistatines žarnas bei dulkių siurblius su apsauga nuo elektrostatinės iškrovos. Naudoti įprastas žarnas ir dulkių siurblius galima, tačiau dėl galimos statinės įkrovos nerekomenduojama.

Naudokite M arba H dulkių klasės siurblius. Rekomenduoja-me dévėti respiratorių. Mineralinės dulkės ir kenksmingos sveikatai ir gali sukelti vėžį.

Dulkių siurblys turi būti pritaikytas apdirbamo ruošinio pjuvenoms, drožlems ir dulkėms nusiurbti.

Sveikatai ypač pavojingoms, vežj sukeliančioms, sausoms dulkėms nusiurbti būtina naudoti specialų dulkių siurblį.

Müro frezos naudojimo nuorodos

Laikykitės žemiau pateiktų nurodymų, kad sumažintumėte darbo metu susidarančias dulkių emisijas.

• Naudokite tik Bosch rekomenduojamus müro frezy ir M arba H dulkių klasės siurblių derinius. Naudojant kitokius derinius, gali būti blogiau susiurbiamos ir atskiriamos dulkės.
• Laikykitės siurblio techninės priežiūros ir siurblio bei filtro valymo instrukciju. Dulkių surinkimo rezervuarą ištuštinkite iškart, kai jis prisipildo. Reguliariai valykite siurblio filtrus ir visada gerai jdėkite filtrus į siurblį.
• Naudokite tik Bosch rekomenduojamas nusiurbimo žarnas. Nedarykite jokių nusiurbimo žarnos pakeitimų. Jei į nusiurbimo žarną pateko uolienu nuolaužų, darbą nutraukite ir nusiurbimo žarną nedelsdami išvalykite. Saugokite, kad nusiurbimo žarnos nesulenktumėte.
• Mūro freza naudokite tik pagal paskirtj.

• Naudokite tik nepriekaištingus ir aštrius darbo įrankius. Žymiai sumažėjęs darbo našumas yra susidėvėjusio darbo įrankio požymis.
  – Laikykitės bendrujų darbo vietoms statybų aikštelėse ke-liamų reikalavimų.

• Pasirūpinkite geru vėdinimu.

• Užtikrinkite, kad darbo sritis būty laisva. Pjaunant ilgesnius griovelius turi būti užtikrintas laisvas siurblio judėjimas arba jį reikia laiku pastumti.
• Dirbkite su klausos apsaugos priemonémis, apsauginiais akiniais, respiratoriumi ir, jei reikia, pirštinémis. Kaip respiratorių naudokite bent FFP 2 klasės, daleles filtruojančią puskaukę.
• Darbo vietai valyti naudokite tinkamą siurblį. Nusėdusių dulkių nešluokite, kad jų nesukeltumėte.

Deimantinio pjovimo disko montavimas

▶ Istatant ar keičiant deimantini pjovimo diską, rekomenduojama mūvėti apsauginėmis pirštinėmis.
▶ Deimantinis pjovimo diskas dirbant labai įkaista, todėl nelieskite jo, kol jis neatvėso.
Naudokite tik deimantiniu sluoksniu padengtus pjovimo diskus. Segmentiniai deimantiniai diskai turi būti tik su neigiamu pjovimo kampu, o maksimalus leidžiamas griovelių tarp segmentų plotis 10 mm.

Viršutinio apsauginio gaubto atlenkimas (žr. A pav.)

Norint pakeisti jrankj, reikia visiškai atlenkti viršutinj apsauginj gaubtą (17). Elektrinj jrankj pastatykite ant tvirto pagrindo.

Atidarykite elektrinj jrankj atblokavimo klavišu (20). Atidenkite viršutinj apsauginj gaubtą (17) naudodamiesi sagtimi (1).

Iveržimo įtaiso išmontavimas (žr. A pav.)

Prieš pradėdami bet kokius elektrinio įrankio priežiūros darbus (pvz., techninės priežiūros, įrankio keitimo ir kt.), iš elektrinio įrankio išimkite akumuliatorių.
Priešingu atveju, netyčia nuspaudus jjungimo-išjungimo jungiklj, iškyla sužalojimo pavojus.

Norėdami užfiksuoti šlifavimo suklj, paspauskite suklio fik-suojamajj klavišą (10).

Suklio fiksuojamaji klaviša spauskite tik tada, kai šli-favimo suklys visiškai sustojes. Priešingu atveju galite pažeisti elektrinj jrankj.

- Kai naudojama prispaudžiamoji veržlė (27): prispaudžia-mają veržlę atlaisvinkite rageliniu raktu (28).

- Kai naudojama greitai fiksuojanti prispaudžiamoji veržlė su lankeliu (25): pakelkite aukštyn greitai fiksuojančios prispaudžiamosios veržlės lankelį ir tvirtai pasukite greitai fiksuojančią prispaudžiamają veržlę (25) prieš laikrodžio rodyklę. Labai tvirtai užveržtą greitai fiksuojančią prispaudžiamają veržlę atlaisvinkite rageliniu raktu.

- Kai naudojama greitosios fiksacijos veržlė (26): sukite rantytajį žiedą prieš laikrodžio rodyklę. Labai tvirtai užveržtą greitai fiksuojančią prispaudžiamają veržlę atlaisvinkite rageliniu raktu.

Nuimkite poveržles (24) ir tvirtinamają junge (22). Nuvalykite šlifavimo suklj (21) ir visas dalis, kurias reikia montuoti.

Griovelio pločio nustatymas

Griovelis plotis nustatomas iš tarpiklių (24) tarp abiejų deimantinių pjovimo diskų (23) kiekio ir deimantinio pjovimo diskų storio.

Griovelio plotis apskaičiuojamas taip:

Griovelio plotis = tarpiklių storis + deimantinio pjovimo diskų storis.

Galimas griovelio plotis nurodytas skyriuje „Techniniai duomenys“ (žr. „Techniniai duomenys“, Puslapis 301).

Elektrinj jrankj galite naudoti su vienu arba dviem deimantiniais pjovimo diskais.

Iveržimo itaiso montavimas (žr. A pav.)

Tvirtinamają junge (22) uždėkite ant šlifavimo suklio (21).

Tvirtinamosios jungės fiksatorius turi būti tinkamai užsifiksa- vęs ant šlifavimo suklio.

Uždėkite deimantinį pjovimo diską (23) ir tarpiklius (24) ant tvirtinamųjų jungių (22).

Nepriklausomai nuo pageidaujamo griovelio pločio, visada reikia sumontuoti visus pateiktus tarpiklius. Priešingu atveju deimantinis pjovimo diskas (23) naudojimo metu gali atsilaisvinti ir sužaloti.

Reikiamų trapiklių kiekis:

4 vnt., kiekvienas 6 mm storio

3 vnt., kiekvienas 4 mm storio

Tarp 2 deimantinių pjovimo diskų (23) reikia įmontuoti mažiausiai vieną tarpiklj (24).

Nuoroda: leidžiama naudoti tik deimantiniu pjovimo diskus. Naudoti sustiprintus abrazyvinius pjovimo diskus draudžiama!

Montuojant deimantinj pjovimo diską būtina atkreipti dėmesį j tai, kad ant deimantinių pjovimo diskų pažymėtos sukimosi krypties rodyklę sutaptų elektrinio įrankio sukimosi kryptimi (žr. ant viršutinio apsauginio gaubto pažymėtą sukimo krypties rodyklę (29)).

Norėdami užfiksuoti šlifavimo suklį, paspauskite suklio fiksuojamąjį klavišą (10).

• Kai naudojama prispaudžiamoji veržlé(27): užsukite prispaudžiamają veržlę ir užveržkite ją rageliniu raktu (28).
• Kai naudojama greitai fiksuojanti prispaudžiamoji veržlė su lankeliu (25): pakelkite aukštyn greitai fiksuojančios prispaudžiamosios veržlės lankelį ir tvirtai pasukite greitai fiksuojančią prispaudžiamąą veržlę pagal laikrodžio rodyklę. Kad užfiksuotumėte greitai fiksuojančią prispaudžiamąą veržlę, lankelį nulenkite žemyn. Nepakanka tik užveržti už disko krašto.
• Kai naudojama greitosios fiksacijos veržlė (26): užsukite greitosios fiksacijos veržlę ir tvirtai pasukite pjovimo diską prieš laikrodžio rodyklę.

Viršutinj apsauginj gaubtą (17) užfiksuokite sagtimi (1). Tada lenkite viršutinj apsauginj gaubtą, kol išgirsite, kad užsifiksavo atblokavimo klavišas (20).

Jei dirbate su 2 deimantiniais pjovimo diskais (23), juos visada keiskite abu kartu.

Montavimo eilės tvarka nurodyta schemoje.

Disko padėties indikatorius

Yra 3 žymės, rodančios deimantinių pjovimo diskų (13) padėtį.

– Viduje esanti žymė: rodo viduje esančio deimantinio pjovimo disko (23) padėtį, jei tarp tvirtinamosios jungės (22) ir jos deimantinio pjovimo disko nėra tarpiklio (24).
- Vidurinė žymė: rodo geometrinį vidurį tarp viduje ir išorėje esančio deimantinio pjovimo disko.
- Išorėje esanti žymė: rodo išorėje esančio deimantinio pjovimo disko (23) padėtį, kai šis deimantinio pjovimo diskas yra visiškai išorėje, t. y. po to tarpiklis (24) jau nebededamas.

Naudojimas

Pjovimo gylio nustatymas

Pjovimo gyli galima nustatyti tik tada, kai elektrinis įrankis išjungtas.

Gylio ribotuvo ratuku (11) galima iš anksto nustatyti norimą pjovimo gylj.

Sukdami gylio ribotuvo ratuką (11) nustatykite pageidaujamą pjovimo gylj taip, kad pagrindo plokštės (8) rodyklė (19) būtų nukreipta į pageidaujamą pjovimo gylj (12). Atkreipkite dėmesį, kad gylio ribotuvo ratukas (11) užsifiksuotų. Jei naudojama ratukui tinkamai nejsistačius, darbo metu faktinis pjovimo gylis gali būti didesnis arba mažesnis. Susidėvėjus deimantiniams pjovimo diskams, faktinis pasiektas pjovimo gylis gali būti mažesnis nei nustatyto pjovimo gylio (12) vertė. Prieš pradėdami naudoti, išmatuokite faktinį deimantinių pjovimo diskų panirimo gylj. Pjovimo gylį galima nustatyti 10 mm, 15 mm, 20 mm, 25 mm, 30 mm, 35 mm, 40 mm arba MAX. Nustatymas MAX užtikrina maksimalų galima pjovimo gylį, esant bet kokiai deimantinių pjovimo diskų susidėvėjimo stadijai.

Paruošimas naudoti

ljungimas/išjungimas

Prieš pradėdami naudoti patikrinkite, ar viršutinis apsauginis gaubtas (17) užsifiksavęs pradinėje padėtyje. Pradinė padėtis yra pasiekta, jei kablys (32) yra užsifiksavęs lanke (31). Priešingu atveju deimantiniai pjovimo diskai gali paliesti ruošinį ir jjungdami elektrinį įrankį jo galite nebesuvaldyti.
Prieš pradėdami dirbti patikrinkite deimantinį pjovimo diską. Pjovimo diskas turi būti nepriekaištingai pritvirtintas ir turi laisvai suktis. Atlikite bandomajį paleidimą be apkrovos, trunkantį ne mažiau kaip 1 minutę. Nenaudokite pažeistų, nelygių ar vibruojančių deimantinių pjovimo diskų. Pažeisti deimantiniai pjovimo diskai gali sulūžti ir sužaloti.

Norėdami elektrinį įrankį ijungti, perjukite svirtelę (7) ir pa- spauskite žemyn jjungimo-išjungimo jungiklj (6). Svirtelę (7) atleiskite.

Norėdami elektrini įrankį išjungti, jjungimo-išjungimo jungiklj (6) atleiskite.

306 | Lietuvių k.

Elektrinis įrankis juda priekinės rankenos kryptimi. Ją taip pat rodo ant pagrindo plokštės esančios rodyklės (33).

Elektrinj jrankj visada valdykite abiem rankomis, laikydami už specialių vietų, skirtų jrankiui laikyti.

Inercinis stabdys

Elektrinis jrankis yra su elektroniniu inerciniu stabdžiu. Elektrinj jrankj išjungus arba nutrūkus elektros srovės tiekimui, darbo jrankis sustabdomas per keletą sekundžių.

Švelnus paleidimas

Elektroninis švelnaus paleidimo įtaisas riboja sukimo momentą įjungimo metu ir užtikrina elektrinio įrankio paleidimą be trūkčiojimų.

Nurodymas: jei elektrinis įrankis įjungtas iš karto pradeda veikti didžiausiu sūkių skaičiumi, vadinasi yra sugedęs švelnaus paleidimo įtaisas ir apsauga nuo pakartotinio jsijungimo. Elektrinį įrankį reikia nedelsiant išsiųsti į klientų aptarnavimo skyrių; adresai nurodyti skyriuje „Klientų aptarnavimo tarnyba ir konsultavimo skyrius“.

Apsauga nuo pakartotinio jsijungimo

Jei dirbant nutraukiamas srovės tiekimas, apsauga nuo pakartotinio jjungimo neleidžia elektriniam jrankiui nekontroliuotai jsijungti.

Norėdami įrankį pakartotinai įjungti, įjungimo-išjungimo jungiklj (6) nustatykite į išjungi-

mo padėtį ir elektrinį įrankį vėl jjunkite.

Darbo patarimai

Bükite atsargüs pjaudami atramines sienas, žr. skyrių „Statikos nuorodos“.
▶ Neveikite elektrinio įrankio tokia apkrova, kad jis sustotu.
▶ [tvirtinkite ruošinj, jei jis tvirtai neguli veikiamas tik savojo svorio.
▶ Elektrinį įrankį leidžiama naudoti tik sausajam pjovimui.

Saugokite pjovimo diską nuo smūgių, sutrenkimų ir tepalų. Nespauskite pjovimo disko iš šono.

• Nustatykite pjovimo gylj. (žr. „Pjovimo gylio nustatymas“, Puslapis 305) Norint išlyginti nelygumus, susidarančius išimant išpjautą strypą, pjūvio gylj rekomenduojama nustatyti apie 5 mm gilesnji nei norimas griovelio gylis.
• Elektrinj jrankj ant ritinėlių (9) padėkite ant apdorojamo ruošinio.
• ljunkite elektrinj jrankj.
• Priekinę rankeną spauskite ruošinio kryptimi, kad galėtumėte panardinti deimantinius pjovimo diskus į medžiagą per pagrindo plokštę. Tai darant iš pradžių reikia įveikti nedidelį pasipriešinimą.
• Stumkite elektrinį įrankį abiem rankenomis pagal apdorojamą medžiagą pritaikyta pastūma.
• Elektrinj jrankj visada reikia stumti priešinga disko sukimuisi kryptimi. Priešingu atveju iškyla pavojus, kad jrankis nekontroliuojamai iššoks iš pjūvio vietos. Elektrinj

jrankj stumkite ant pagrindo plokštės pavaizduota darbi- ne kryptimi.

• Baige darbinę operaciją, elektrinį įrankį varikliui veikiant iškelkite iš griovelio.
• Elektrinj jrankj išjunkite.
• Gražinimo spyruoklé ir nedidelis pasipriešinimas kartu užkerta kelią deimantinių pjovimo diskų išlindimui, kai elektrinis įrankis įprastai vertikaliai pastatomas ant grindų ar stalo. Jei elektrinis įrankis yra pradinėje padėtyje, t. y. lankelis (31) užsifiksavęs kablyje (32), tai netikėtai įjungus elektrinį įrankį išlieka tik maža rizika, kad elektrinis įrankis (dėl sukibimo tarp besisukančių deimantinių pjovimo diskų ir atramos paviršiaus) pajudės ir pažeis pagrindą.

Tačiau jei dėl jėgos poveikio (pvz., stipresnio smūgio) elektrinis įrankis nėra pradinėje padėtyje, deimantiniai pjovimo diskai gali trumpam atsitrenkti į paviršių ir prie jo priglusti.

Iš inercijos besisukančių deimantinių pjovimo diskų nestabdykite spausdami j šoną.
▶ Deimantinis pjovimo diskas dirbant labai įkaista, todėl nelieskite jo, kol jis neatvėso.

(34)

Laužtuvu (34) išimkite medžiagoje likusj išpjautą strypą.

Pjauti kreivėmis negalima, nes deimantinis pjovimo diskas ruošinyje gali užstrigti.

Norint pjauti plokštes, jas reikia padėti ant stabilaus pagrindo arba atremti.

Skeldami mūrą (pvz., perforatoriumi), galite apsaugoti, kad medžiagos paviršius neatšoktų, jei prieš tai mūro freza iš-pjausite didžiausio gylio griovelį.

Pjaunant ypač kietus ruošinius, pvz., betoną, kurio sudėtyje yra didelis kiekis žvyro, deimantinis pjovimo diskas gali perkaisti ir sugesti. Kad diskas perkaitęs, galima spresti iš kibirkščių srauto, atsiradusio aplink besisukantį diską.

Tokiu atveju, pjovimą nutraukite ir, kad deimantinis pjovimo diskas atvėstų, leiskite jam šiek tiek suktis tuščiaja eiga didžiausiu sūkių skaičiumi.

Pastebimai sumažėjės darbo našumas ir kibirkščių vainikas rodo, kad deimantinis pjovimo diskas atšipo. Jį galite išgaląsti atlikdami trumpus pjūvius abrazyvinėje medžiagoje, pvz., kalkakmenyje.

Statikos nuorodos

Atliekant išpjovas laikančiosiose sienose, būtina laikytis šalyje galiojančių reikalavimų. Šių direktyvų būtina laikytis. Prieš

pradėdami dirbti pasikonsultuokite su statybos inžinieriumi, architektu ar atsakingu statybos vadovu.

Priežiūra ir servisas

Priežiūra ir valymas

Prieš pradėdami bet kokius elektrinio įrankio priežiūros darbus (pvz., techninės priežiūros, įrankio keitimo ir kt.), iš elektrinio įrankio išimkite akumuliatorių. Priešingu atveju, netyčia nuspaudus jungimo-išjungimo jungiklj, iškyla sužalojimo pavojus.
Kad galėtumėte gerai ir saugiai dirbti, pasirūpinkite, kad elektrinis įrankis ir ventiliacinės angos būtu švarūs.
▶ Nevalykite elektrinio įrankio suslėgtuoju oru, kad ne-sukeltumėte sveikatai kenksmingų dulkių.

Baigę dirbti išmontuokite prispaudžiamuosius jtaisus ir nuvalykite visas tvirtinamąsias dalis bei apsauginį gaubtą.

Papildomą jrangą tinkamai sandėliuokite ir rūpeestingai prižiūrėkite.

Klientų aptarnavimo skyrius ir konsultavimo tarnyba

Lietuva

Informacijos tarnyba: [phone]

Mūsų techninės priežiūros adresų ir garantijos sąlygų nuorodą rasite paskutiniame puslapyje.

leškant informacijos ir užsakant atsargines dalis prašome būtinai nurodyti dešimtženklį gaminio numerį, esantį firminėje lentelėje.

Šalinimas

Elektriniai įrankiai, akumuliatoriai, papildoma įranga ir pa- kuotės turi būti ekologiškai utilizuojami.

Elektrinių įrankių, akumuliatorių bei baterijų nemeskite į buitinių atliekų konteinerius!

Tik ES šalims:

Nebetinkami naudoti elektriniai ir elektroniniai prietaisai arba akumuliatoriai / baterijos turi būti surenkami atskirai ir šalinami aplinkai nekenksmingu būdu. Naudokitės nustatytomis surinkimo sistemomis. Dėl sudėtyje esančių pavojingų medžiagų netinkamas šalinimas gali būti kenksmingas aplinkai ir sveikatai.

한국어

안전 수칙

전동공구 일반 안전 수칙

경고
