NAUDOJIMO INSTRUKCIJA PAS15-200 BOSCH

Lietuvių k. ......Puslapis 126

한국어 ...... 페이지 130

عربي 135

Saugos nuorodos dirbantiems su siurbliais

Perskaitykite visas šias saugos nuorodas ir reikalavimus. Nesilaikant saugos nuorodu ir reikalavimų gali trenkti elektros smūgis, kilti gaisras, galima smarkiai susižaloti ir sužaloti

kitus asmenis.

Išsaugokite šias saugos nuorodas ir reikalavimus, kad ir ateityje galėtumėte jais pasinaudoti.

Šis siurblys nėra skirtas, kad juo naudotųsi vaikai ar asmenys su fizinėmis, jutiminėmis ir dvasinėmis negaliomis arba asmenys, kuriems trūksta patirties arba žinių. Priešingu atveju įrankis gali būti valdomas netinkamai ir kyla sužeidimų pavojus.
▶ Prižiūrėkite vaikus. Taip bus užtikrinta, kad vaikai su siurbliu nežaistų.

ISPÉJIMAS

Nesiurbkite sveikatai kenksmingų medžiagų, pvz., buko, ažuolo, uo-

lienu ir asbesto dulkių. Šios medžiagos yra vėžį sukeliančios. Išsiaiškinkite apie jūsų šalyje galiojančius reikalavimus ir įstatymus, reglamentuojančius, kaip elgtis su sveikatai kenksmingomis dulkėmis.

▶ Siurblj naudokite tik tada, jei gavote pakankamai informacijos apie siurblio naudojima. Rūpeestingai instruktavus, sumažėja netinkamo naudojimo ir sužalojimų tikimybė.

ISPÉJIMAS

Siurblys yra skirtas sausoms medžiagoms siurbti, o naudojant spe-

cialias priemones – taip pat ir skysčiams siurbti. Patekęs skystis didina elektros smūgio riziką.

▶ Nesiurbkite siurbliu degių ar sprogių skysčių, pavyzdžiui, benzino, alyvos, alkoholio, tirpiklių. Nesiurbkite karštu, degančių ar sprogių dulkių. Nenaudokite siurblio sprogioje aplinkoje. Dulkės, garai ar skysčiai gali užsidegti ir sprogti.

ISPÉJIMAS

Jei iš siurblio pradeda tekėti putų ar vandens, siurblį nedelsdami iš-

junkite ir ištuštinkite rezervuarą. Priešingu atveju siurblys gali būti pažeistas.

▶ DĖMESIO! Siurblį leidžiama laikyti tik patalpose.
▶ DÉMESIO! Reguliariai valykite plūdurą ir tikrinkite, ar jis nepažeistas. Priešingu atveju gali būti pažeistas jo veikimas.
▶ Jei su siurbliu neišvengiamai reikia dirbti drėgnoje aplinkoje, naudokite nuotėkio srovės saugiklį. Dirbant su nuotėkio srovės saugikliu sumažėja elektros smūgio pavojus.
Prieš kiekvieną naudojima patikrinkite siurblj, laidą ir laido kištuką. Nenaudokite siurblio, jei aptikote pažeidimų. Patys neatidarykite siurblio, jį remontuoti leidžiama tik kvalifikuotiem specialistams, o remontuojant turi būti naudojamos tik originalios atsarginės dalys. Pažeisti siurbliai, laidai ir kištukai padidina elektros smūgio pavojų.
▶ Nepervažiuokite per kabelj ir jo nesuspauskite. Ne-traukite už laido, norėdami iš kištukinio lizdo ištraukti kištuką arba patraukti siurblį. Pažeisti laidai padidina elektros smūgio riziką.
Prieš pradėdami siurblio techninės priežiūros, valymo ar reguliavimo darbus, keisdami papildomą irangą arba norėdami siurbli sandėliuoti, iš kištukinio lizdo ištraukite kištuką. Ši atsargumo priemonė apsaugos jus nuo netikėto siurblio jsijungimo.
▶ Pasirūpinkite geru vėdinimu darbo vietoje.
▶ Siurblį leidžiama remontuoti tik kvalifikuotam specialistui, o remontuojant turi būti naudojamos tik originalios atsarginės dalys. Taip galima garantuoti, jog siurblys išliks saugus naudoti.
Prieš pradėdami naudoti patikrinkite, ar siurbimo žarna yra nepriekaištingos būklės. Tikrindami, siurbimo žarną palikite primontuotą prie siurblio, kad netikėtai neišeitų dulkių. Priešingu atveju, galite jkvėpti dulkių.
Ant siurblio nesédékite. Priešingu atveju siurblj galite pažeisti.
▶ Atsargiai elkitės su maitinimo laidu ir siurbimo žarna. Priešingu atveju galite sužaloti kitus asmenis.

▶ Neplaukite siurblio tiesiai i ji nukreipta vandens srove. I siurblio viršutinę dalj patekęs vanduo padidina elektros smūgio riziką.
▶ Nenaudokite dulkių siurblio kaip nuolatinio nusiurbimo įrenginio.

Simboliai

Žemiau pateikti simboliai gali būti svarbūs naudojant siurblj. Prašome įsiminti simbolius ir jų reikšmes. Teisingai suprasdami simbolius galėsite geriau ir saugiau naudotis siurbliu.

Simboliai ir jų reikšmės

0	Išjungimas
1	SiurbimasNusėdusių dulkių siurbimas

Gaminio ir savybių aprašas

Vadovaukitės paveikslėliais, esančiais priekinėje naudojimo instrukcijos dalyje.

Naudojimas pagal paskirti

Skysčių ir sausų dulkių siurblys yra skirtas sausoms ir drėgnoms medžiagoms, taip pat vandeniniams, standartinės sudėties buitiniams skysčiams įprastais buitiniais kiekiais siurbti. Pūtimo funkcija yra skirta prapūsti, bet netinka dulkėms šalinti.

Siurblys mišriu režimu yra skirtas tik privačiam naudojimui. Nuolatinis homogenišku, sveikatai kenksmingų medžiagų ir pelenų siurbimas draudžiamas. Tam naudokite specialius siurblius arba atitinkamos paskirties nusiurbimo sistemas.

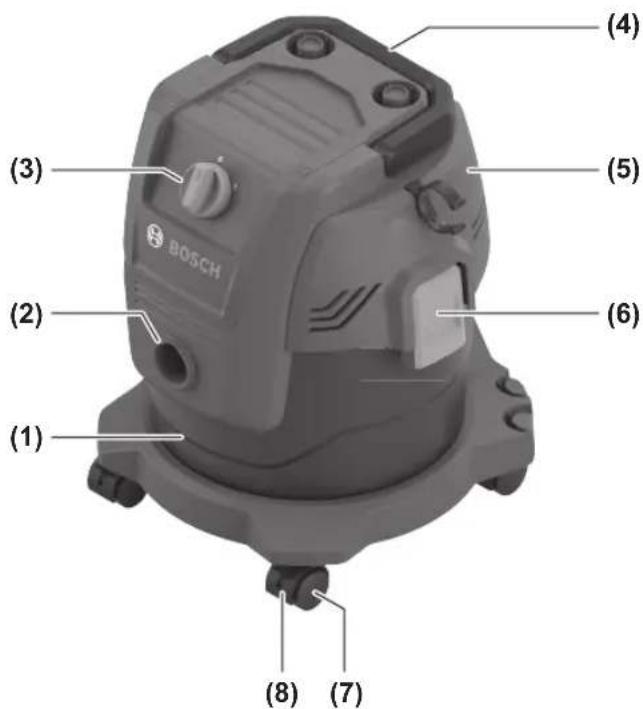

Pavaizduoti elementai

Pavaizduotų sudedamųjų dalių numeriai atitinka siurblio schemose nurodytus numerius.

(1) Rezervuaras
(2) Žarnos tvirtinimo anga siurbimo funkcijai
(3) ljungimo-išjungimo jungiklis
(4) Rankena jrankiui nešti
(5) Siurblio viršutinė dalis
(6) Siurblio viršutinės dalies užraktas
(7) Vairuojamieji ratukai
(8) Vairuojamujų ratukų stabdys
(9) Žarnos tvirtinimo anga pūtimo funkcijai

(10) Laido laikiklis

(11) Laikiklis grindu antgaliui

(12) Laikiklis siurbimo papildomai jrangai

(13) Siurbimo žarnos laikiklis

(14) Siurbiamoji žarna

(15) Lenktas antgalis

(16) Antgalis tarpams siurbti

(17) Siurbimo vamzdis

(18) Grindų antgalis
(19) Grindų antgalio jdėklas
(20) Jtvaras siurbimo žarnos laikikliui
(21) Spaudžiamasis mygtukas
(22) Grindų antgalio jdėklo atblokavimo mygtukai
(23) Vairuojamujų ratukų įtvarai
(24) Tvirtinamasis kaištis
(25) Dulkių surinkimo maišelis
(26) Jungiamoji jungè
(27) Filtro laikiklis
(28) Filtras
(29) Filtro korpusas su plūduru

Techniniai duomenys

Skysčių ir sausų dulkių siurblys PAS15-200
Gaminio numeris		3 603 CE7 0..
Nominali naudojamoji galia W 1000
Rezervuaro talpa (bruto) I 15
Talpa neto (skystis) I 5
Dulkių surinkimo maišelio tū-ris	I	8
Išretinimas
– Siurblys ^A)	hPa 200
– Turbina hPa 225
Srautas
– Siurblys ^A)	m ^3 /h 97
– Turbina m ^3 /h 108
Svoris ^B)	kg 6,2
Apsaugos klasė		☐ /II
Apsaugos tipas IPX4

A) Išmatuota su siurbimo žarna (14)
B) Išmatuota su maitinimo laidu, siurbimo žarna, lenktu antgaliu ir sumontuotais ratais
Duomenys galioja tik tada, kai nominalioji jtampa [U] 230 V. Jei jtampa kitokia arba jei naudojamas specialus, tam tikrai šaliai gaminamas modelis, šie duomenys gali skirtis.

Montavimas

Prieš pradėdami siurblio techninės priežiūros, valymo ar reguliavimo darbus, keisdami papildomą irangą arba norėdami siurbli sandėliuoti, iš kištukinio lizdo ištraukite kištuką. Ši atsargumo priemonė apsaugos jus nuo netikėto siurblio jsijungimo.

Siurbimo žarnos laikiklio montavimas (žr. A pav.)

Stumkite siurbimo žarnos laikiklj (13) iki atramos j specialų jtvarą (20).

128 | Lietuvių k.

Siurbimo žarnos montavimas

Siurbimo žarna (14) jstatykite j žarnos tvirtinimo angą (2) ir sukite ją pagal laikrodžio rodyklę iki atramos.

Išpūtimo funkcija (žr. C pav.)

▶ Siurblyje įdiegta išpūtimo funkcija. Panaudoto oro nepūskite į patalpą. Išpūtimo funkciją naudokite tik su švaria žarna. Dulkės gali būti kenksmingos sveikatai.
Prieš pradėdami naudoti išpūtimo funkcija, patikrinkite, ar žarnoje nėra nuosėdu. Stenkitės nesukelti nusėdusių dulkių. Jei kyla pavojus, kad gali būti sukeltos dulkės, naudokite apsauginius akinius ir kaukę nuo dulkių.

Išpūtimo funkcija yra skirta naudoti tiems darbams, kur néra galimybės siurbti dėl per didelės siurbimo jėgos, pvz., norint iš lysvės pašalinti nedidelį kiekį sudžiųvusių lapų. Jjunkite siurblį ne mažiau kaip 5 s (jjungimo-išjungimo jungiklis (3) padėtyje 1), norėdami nuo siurbimo žarnos (14) pašalinti nusėdusias dulkes.

Siurbimo žarną (14) sukite prieš laikrodžio rodyklę iki atramos ir ištraukite ją iš žarnos tvirtinimo angos Siurbimo funkcija (2).

Siurbimo žarną (14) jstatykite j žarnos tvirtinimo angą Pūtimo funkcija (9) ir sukite ją pagal laikrodžio rodyklę iki atramos.

Siurbimo priedų montavimas

Siurbimo žarna (14) yra su sąvaržų sistema, kuria galima pri-jungti siurbimo papildomą įrangą (lenktą antgalį (15)).

Lenkto antgalio montavimas (žr. D pav.)

• Lenktą antgalį (15) įstatykite į siurbimo žarną (14) - turi-te išgirsti, kaip užsifiksavo abu siurbimo žarnos mygtukai (21).
• Norėdami išmontuoti, j vidų spauskite mygtukus (21) ir atskirkite konstrukcines dalis.

Antgalių ir vamzdžių montavimas

• Jei reikia, siurbimo vamzdžius (17) tvirtai jstatykite vieną j kitą, o tada - tvirtai j lenktą antgalį (15).
• Antgalj grindims siurbti (18) arba antgalj tarpams siurbti (16) tvirtai jstatykite i siurbimo vamzdji (17) arba lenktą antgalj (15).

Grindų antgalio įdėklo išėmimas/įdėjimas (žr. E pav.)

Norėdami išimti, paspauskite atblokavimo mygtukus (22), esančius ant grindų antgalio (18). Įdėklas (19) atjungiamas nuo grindų antgalio.

Norėdami įdėti, įstatykite naują įdėklą į grindų antgalį (18).

Vairuojamujų ratukų įdėjimas/išėmimas (žr. F pav.)

▶ Prieš pradėdami dirbti su siurbliu, patikrinkite, ar veikia ratukų stabdžiai.

Norėdami įdėti, įstatykite tvirtinamuosius kaiščius (24) į vairuojamuosius ratukus (7) iki atramos į vairuojamųjų ratųkų įtvarus (23).

Norėdami išimti, atleiskite vairuojamųjų ratųkų stabdį (8) ir ištraukite vairuojamuosius ratųkus (7) iš vairuojamųjų ratųkų įtvarų (23).

Dulkių surinkimo maišelio įdėjimas/keitimas (siurbimas sausuoju būdu) (žr. G–H pav.)

Norėdami siurbti sausuoju būdu, galite jdėti dulkių surinkimo maišelį. Tokiu būdu bus lengviau šalinti dulkes.

Atspauskite užraktus (6) ir nuimkite siurblio viršutinę dalj (5).

Norédami jděti, užmaukite dulkių surinkimo maišelį (25) ant siurblio jungiamosios jungės (26). Įsitikinkite, kad dulkių surinkimo maišelis per visą ilgį prigludęs prie konteinerio (1) vidinės sienelės.

Pilną dulkių surinkimo maišelį (25) nuimkite nuo jungiamosios jungės (26), traukdami jį atgal, išimkite jį iš siurblio ir jdėkite naują dulkių surinkimo maišelį.

Uždėkite siurblio viršutinę dalį (5) ir užspauskite užraktus (6).

Naudojimas

Prieš pradėdami siurblio techninės priežiūros, valymo ar reguliavimo darbus, keisdami papildomą irangą arba norėdami siurbli sandėliuoti, iš kištukinio lizdo ištraukite kištuką. Ši atsargumo priemonė apsaugos jus nuo netikėto siurblio jsijungimo.

Paruošimas naudoti

Atkreipkite dėmesį i tinklo įtampa! Maitinimo šaltinio įtampa turi sutapti su siurblio firminėje lentelėje nurodytais duomenimis.

Sprogioje aplinkoje siurblj naudoti draudžiama.

Kad užtikrintumėte optimalią siurbimo galią, nuo siurblio viršutinės dalies (5) visada nuvyniokite visą siurbimo žarną (14).

▶ Naudokite tik nepažeistus filtrus (be įtrūkių, skylių ir pan.). Pažeistą filtrą nedelsdami pakeiskite.

ljungimas ir išjungimas

Norėdami siurblį ijungti, pasukite jjungimo-išjungimo jungiklį (3) į padėtį 1.

Norėdami siurblį išjungti, pasukite jjungimo-išjungimo jungiklj (3) į padėtį 0.

Sausų dulkių siurbimas

Sausoms dulkėms siurbti galite naudoti dulkių surinkimo maišelį.

Kai dulkių surinkimo maišelis prisipildo, pakeiskite jį nauju dulkių surinkimo maišeliu.

▶ Po kiekvieno naudojimo patikrinkite dulkių surinkimo maišelį.

Skysčių siurbimas

▶ Nesiurbkite siurbliu degių ar sprogių skysčių, pavyzdžiui, benzino, alyvos, alkoholio, tirpiklių. Nesiurbkite karštu, degančių ar sprogių dulkių. Nenaudokite siurblio sprogioje aplinkoje. Dulkės, garai ar skysčiai gali užsidegti ir sprogti.

▶ Siurblj draudžiama naudoti kaip vandens siurblj. Siurblys yra skirtas oro ir vandens mišiniui susiurbti.

Prieš pradėdami bet kokius siurblio priežiūros ar remonto darbus, iš kištukinio lizdo ištraukite kištuką.

Darbo žingsniai prieš pradedant siurbti skysčius

Atspauskite užraktus (6) ir nuimkite siurblio viršutinę dalj (5).

Prieš pradėdami siurbti skysčius, išimkite dulkių surinkimo maišelį (25) ir ištuštinkite rezervuarą (1).

Išvalykite filtrą (28).

Uždėkite siurblio viršutinę dalį (5) ir užspauskite užraktus (6).

Skysčių siurbimas

Siurblys yra su plūduru. Kai pasiekiamas maksimalus pripildymo lygis, sumažėja siurblio galia. Siurblį iškart išjunkite (jjungimo-išjungimo jungiklis (3) padėtyje 0).

Ištuštinkite rezervuarą (1).

Darbo žingsniai po skysčių siurbimo

Siekiant išvengti pelėsių susidarymo po skysčių siurbimo:

- Nukelkite siurblio viršutinę dalj (5) ir palikite, kad gerai iš-džiūtų.

- Išimkite filtrą (28) ir ji taip pat palikite, kad gerai išdžiūtų.

Priežiūra ir servisas

Priežiūra ir valymas

Prieš pradėdami siurblio techninės priežiūros, valymo ar reguliavimo darbus, keisdami papildomą įrangą arba norėdami siurbli sandėliuoti, iš kištukinio lizdo ištraukite kištuką. Ši atsargumo priemonė apsaugos jus nuo netikėto siurblio jsijungimo.

▶ Kad galėtumėte gerai ir saugiai dirbti, pasirūpinkite, kad ventiliacinės angos ir siurblys būtų švarūs.

Jei reikia pakeisti maitinimo laidą, dėl saugumo sumetimų tai turi būti atliekama Bosch jmonėje arba įgaliotose Bosch elektrinių įrankių remonto dirbtuvėse.

▶ Atlikdami siurblio priežiūros ar valymo darbus, dévé-kite respiratorių.

Retkarčiais nuvalykite siurblio korpusa drėgna šluoste.

▶ Nevalykite siurblio suslėgtuoju oru. Gali būti pažeisti filtras ir kiti komponentai.

Filtro valymas/keitimas (žr. I-J pav.)

Siurbimo galia priklauso nuo filtro büsenos. Todėl filtrą regulariai valykite.

Pažeistą filtrą nedelsdami pakeiskite.

• Atspauskite užraktus (6) ir nuimkite siurblio viršutinę dalj (5).
• Sukite filtro laikiklj (27) iki atramos sukimo kryptimi išimkite filtra (28).
• Minkštu šepečiu nuvalykite filtro plokšteles. arba Pažeistą filtrą pakeiskite.
• Istatykite filtrą (28) i filtro korpusą (29) ir sukite filtro laikikli (27) iki atramos sukimosi kryptimi Stebėkite, kad filtro (28) anga jsistatytų tiksliai j filtro korpuso (29) padėties nustatymo kumštelius. Turite jausti, kad jsistatė filtro laikiklio (27).

Konteinerio valymas

Rezervuarą (1) retkarčiais išvalykite jprastu, neabrazyviniu valikliu ir palikite išdžiūti.

Triktys

Reguliariai ištuštinant rezervuarą (1), užtikrinamas optimalus siurbimo našumas.

Jei siurbimo našumas nepakankamas, patikrinkite:

- Ar tinkamai uždėta siurblio viršutinė dalis (5)?

– Ar neužsikimšusi žarnų sistema?

- Ar sujungti siurbimo vamzdžiai (17)?

- Ar neprisipildė konteineris (1)?

- Ar neprisipildė dulkių surinkimo maišelis (25)?

- Ar filtras (28) neužterštas dulkėmis?

Jei siurbimo našumas vis tiek nepakankamas, siurblj pri- statykite j klientų aptarnavimo skyrių Bosch.

Perkaitus, siurblys automatiškai išsijungia. Atlikite šiuos veiksmus:

- Sukite jjungimo-išjungimo jungiklj (3) j padėtį 0.

- Isitikinkite, kad rezervuaras (1) ir dulkių surinkimo maišelis (25) yra tušti, o siurbimo žarna (14) ir filtras (28) neužsikimše.

- Mažiausiai 60 min palaukite, kol siurblys atvės.

- Kištuką ištraukite iš kištukinio lizdo ir iš naujo jstatykite j kištukinį lizdą.

Jei po to siurblio jjungti nepavyksta, gali būti, kad išsilydė saugiklis, skirtas siurblio apsaugai. Dėl saugiklio pakeitimo kreipkitės j Bosch klientų aptarnavimo tarnybą.

Sandėliavimas ir transportavimas (žr. K pav.)

- Siurbimo žarną (14) užvyniokite ant siurblio viršutinės dalies (5) ir stumkite siurbimo žarną i laikiklj (13).

- Maitinimo laidą susukite ant laido laikiklio (10).

- Siurbimo vamzdžius (17), lenktą antgalį (15) ir tarpų ant-galį (16) įstatykite į laikikljį siurbimo papildomai įrangai (12).

- Grindų antgalį (18) įstatykite į laikiklj (11).

- Siurblj neškite tik laikydami už rankenos (4).

- Siurblį pastatykite sausoje patalpoje ir imkitės priemonių, kad juo nesinaudotų pašaliniai asmenys.

130|한국어

Klientų aptarnavimo skyrius ir naudotojų konsultavimo tarnyba

Lietuva

Informacijos tarnyba: [phone]

Mūsų techninės priežiūros adresų ir garantijos sąlygų nuorodą rasite paskutiniame puslapyje.

leškant informacijos ir užsakant atsargines dalis prašome būtinai nurodyti dešimtženklį gaminio numerį, esantį firminėje lentelėje.

Šalinimas

Siurblys, papildoma jranga ir pakuotės turi būti ekologiškai utilizuojami.

Nemeskite siurblių į buitinių atlieku konteinerius!

Tik ES šalims:

Nebetinkami naudoti elektriniai ir elektroniniai prietaisai turi būti surenkami atskirai ir šalinami aplinkai nekenksmingu būdu. Naudokitės nustatytomis surinkimo sistemomis. Dėl sudėtyje esančių pavojingų medžiagų netinkamas šalinimas gali būti kenksmingas aplinkai ir sveikatai.
