KULLANIM KILAVUZU GNF 18V-40 Professional BOSCH

Elektrikli el aletleri için genel güvenlik uyarıları

UYARI

Bu elektrikli el aletiyle birlikte gelen tüm güvenlik uyarılarını,

talimatları, resim ve açıklamaları okuyun. Aşağıda bulunan talimatlara uyulmaması halinde elektrik çarpmalarına, yangınlara ve/veya ağır yaralanmalara neden olabilir.

Bütün uyarıları ve talimat hükümlerini ileride kullanmak üzere saklayın.

Uyarı ve talimat hükümlerinde kullanılan "elektrikli el aleti" terimi, akım şebekesine bağlı (elektrikli) aletlerle akü ile çalışan aletleri (akülü) kapsamaktadır.

Çalışma yeri güvenliği

▶ Çalıştığınız yeri temiz tutun ve iyi aydınlatın. Dağınık veya karanlık alanlar kazalara davetiye çıkarır.
Yakınında patlayıcı maddeler, yanıcı sıvı, gaz veya tozların bulunduğu yerlerde elektrikli el aleti ile çalışmayın. Elektrikli el aletleri, toz veya buharların tutuşmasına neden olabilecek kıvılcımlar çıkarırlar.
Elektrikli el aleti ile çalışırken çocukları ve etraftaki kişileri uzakta tutun. Dikkatiniz dağılacak olursa aletin kontrolünü kaybedebilirsiniz.

Elektrik güvenliği

Elektrikli el aletlerini yağmur altında veya nemli ortamlarda bırakmayın. Suyun elektrikli el aleti içine sizması elektrik çarpma tehlikesini artırır.

Kişilerin Güvenliği

Dikkatli olun, ne yaptığınıza dikkat edin, elektrikli el aleti ile işinizi makul bir tempo ve yöntemle yürütün. Yorgunsanız, kullandığınız hapların, ilaçların veya alkolün etkisinde iseniz elektrikli el aletini kullanmayın. Elektrikli el aletini kullanırken bir anki dikkatsizlik önemli yaralanmalara neden olabilir.
Daima kişisel koruyucu donanım kullanın. Daima koruyucu gözlük kullanın. Elektrikli el aletinin türü ve kullanımına uygun olarak; toz maskesi, kaymayan iş ayakkabıları, koruyucu kask veya koruyucu kulaklık gibi koruyucu donanım kullanımı yaralanma tehlikesini azaltır.
Aleti yanlışlıkla çalıştırmaktan kaçının. Güç kaynağına ve/veya aküye bağlamadan, elinize alıp taşımadan önce elektrikli el aletinin kapalı olduğundan emin olun. Elektrikli el aletini parmağınız şalter üzerinde dururken taşırsanız ve elektrikli el aleti açıkken fişi prize sokarsanız kazalara neden olabilirsiniz.
Elektrikli el aletini çalıştırmadan önce ayar aletlerini veya anahtarları aletten çıkarın. Elektrikli el aletinin dönen parçaları içinde bulunabileceği bir yardımcı alet yaralanmalara neden olabilir.
▶ Çalışırken vücudunuz anormal durumda olmasın. Çalışırken duruşunuz güvenli olsun ve dengenizi her zaman koruyun. Bu sayede elektrikli el aletini beklenmedik durumlarda daha iyi kontrol edebilirsiniz.
Uygun iş elbiseleri giyin. Geniş giysiler giymeyin ve takı takmayın. Saçlarını ve giysileriniz aletin hareketli parçalarından uzak tutun. Bol giysiler, uzun saçlar veya takılar aletin hareketli parçaları tarafından tutulabilir.
Toz emme donanımı veya toz tutma tertibatı kullanırken, bunların bağlı olduğundan ve doğru kullanıldığından emin olun. Toz emme donanımının kullanımı tozdan kaynalanabilecek tehlikeleri azaltır.
Aletleri sık kullanmanız sebebiyle onlara alınmış olmanız, güvenlik prensiplerine uymanızı önlememelidir. Dikkatsiz bir hareket, bir anda ciddi yaralanmalara yol açabilir.

Elektrikli el aletlerinin kullanımı ve bakımı

Elektrikli el aletini aşırı ölçüde zorlamayın. Yaptığınız işe uygun elektrikli el aletleri kullanın. Uygun performanslı elektrikli el aleti ile, belirlenen çalışma alanında daha iyi ve güvenli çalışısınız.
▶ Şalteri bozuk olan elektrikli el aletini kullanmayın. Açılıp kapanamayan bir elektrikli el aleti tehlikelidir ve onarılmalıdır.
Elektrikli el aletinde bir ayarlama işlemine başlamadan, herhangi bir aksesuarı değiştirirken veya elektrikli el aletini elinizden bırakırken fişi güç kaynağından çekin veya aküyü çıkarın. Bu önlem, elektrikli el aletinin yanlışlıkla çalışmasını önler.
Kullanım dışı duran elektrikli el aletlerini çocukların ulaşamayacağı bir yerde saklayın. Aleti kullanmayı bilmeyen veya bu kullanım kılavuzunu okumayan kişilerin aletle çalışmasına izin vermeyin. Deneyimsiz kişiler tarafından kullanıldığında elektrikli el aletleri tehlikelidir.
Elektrikli el aletinizin ve aksesuarlarınızın bakımını özenle yapın. Elektrikli el aletinizin kusursuz olarak çalışmasını engelleyebilecek bir durumun olup olmadığını, hareketli parçaların kusursuz olarak işlev görüp görmediklerini ve sıkışıp sıkışmadıklarını, parçaların hasarlı olup olmadığını kontrol edin. Elektrikli el aletini kullanmaya başlamadan önce hasarlı parçaları onartın. Birçok iş kazası elektrikli el aletlerine yeterli bakım yapılmamasından kaynaklanır.
Kesici uçları daima keskin ve temiz tutun. Özenle bakımı yapılmış keskin kenarlı kesme uçlarının malzeme içinde sıkışma tehlikesi daha azdır ve daha rahat kullanım olanağı sağlarlar.
Elektrikli el aletini, aksesuarı, uçları ve benzerlerini, bu özel tip alet için öngörülen talimata göre kullanın. Bu sırada çalışma koşullarını ve yaptığınız işi dikkate alın. Elektrikli el aletlerinin kendileri için öngörülen alanın dışında kullanılması tehlikeli durumlara neden olabilir.
Tutamak ve kavrama yüzeylerini kuru, yağsız ve temiz tutun. Kaygan tutamak ve kavrama yüzeyleri, aletin beklenmeyen durumlarda güvenli şekilde tutulmasını ve kontrol edilmesini engeller.

Akülü aletlerin özenli bakımı ve kullanımı

Aküyü sadece üreticinin tavsiye ettiği şarj cihazı ile şarj edin. Bir akünün şarjına uygun olarak üretilmiş şarj cihazı başka bir akünün şarji için kullanılırsa yangın tehlikesi ortaya çıkar.
▶ Sadece ilgili elektrikli el aleti için öngörülen aküleri kullanın. Başka akülerin kullanımı yaralanmalara ve yangınlara neden olabilir.
Kullanılmayan aküyü büro ataçları, madeni bozuk paralar, anahtarlar, çiviler, vidalar veya metal nesnelerden uzak tutun. Bunlar köprüleme yaparak kontaklara neden olabilir. Akü kontakları arasındaki bir kısa devre yanmalara veya yangınlara neden olabilir.
▶ Yanlış kullanım durumunda aküden sıvı dışarı sizabilir. Bu sıvı ile temastan kaçının. Yanlışıkla temas

ederseniz su ile iyice yıkayın. Eğer sıvı gözlerinize gelecek olursa hemen bir hekime başvurun. Dışarı sızan akü sıvısı cilt tahrişlerine ve yanmalara neden olabilir.

▶ Hasarlı veya değiştirilmiş akü veya el aleti kullanmayın. Hasarlı veya değiştirilmiş aküler beklenmedik davranışlara yol açarak yangın, patlama ve yaralanmalara neden olabilir.
Aküyü veya aleti ateşe veya yüksek sıcaklıklara maruz bırakmayın. Ateşe veya 130 °C üstündeki sıcaklıklara maruz kalma patlamalara yol açabilir.
Tüm şarj talimatlarını uygulayın ve akü ya da aleti talimatlarda belirtilen sıcaklık aralığının dışında şarj etmeyin. Hatalı şarj veya belirtilen aralık dışındaki sıcaklıklarda şarj aküye zarar vererek yangın riskini yükseltebilir.

Servis

Elektrikli el aletinizi sadece yetkili personele ve orijinal yedek parça kullanma koşulu ile onartın. Bu sayede elektrikli el aletinin güvenliğini sürekli hale getirirsiniz.
▶ Hasarlı akülerde onarım işlemi yapmayın. Akülerin onarımı sadece üretici veya yetkili servisler tarafından yapılmalıdır.

Kesme makinesi güvenlik uyarıları

▶ Elektrikli el aletinizde sadece elmas kesme diskleri kullanın. Bir aksesuarın elektrikli el aletinize takılabiliyor olması, güvenli biçimde çalışmasını garantilemez.
▶ Pozitif eğim açısına sahip segmentli elmas kesme diskleri kullanmayın. Bu tür elmas kesme disklerinin kullanılması, kişisel yaralanma riskini artırabilir.
▶ Çevresel boşluğu 10 mm'den fazla olan segmentli elmas kesme diskleri kullanmayın. Bu tür elmas kesme disklerinin kullanılması, kişisel yaralanma riskini artırabilir.
Kesme diskinin nominal hızı, en azından elektrikli el aletinde belirtilen maksimum hızı eşit olmalıdır. Nominal hızından daha hızlı çalışan aksesuarlar kırılabilir ve fırlayabilir.
▶ Diskler sadece önerilen uygulamalarda kullanılmalıdır. Örneğin kesici disk ile taşlama yapmayın. Aşındırıcı kesme diskleri çevresel taşlama içindir, bu disklere uygulanacak yanal kuvvetler diskin kırılmasına neden olabilir.
Her zaman seçtiğiniz disk için uygun çapta, hasar görmemiş disk flanşları kullanın. Uygun disk flanşları diski destekler ve böylece diskin gevşeme veya kırılma olasılığını azaltır.
Daha büyük elektrikli el aletlerinin aşınmış, destekli disklerini kullanmayın. Daha büyük elektrikli el aletleri için tasarlanmış diskler, daha yüksek hızlı ve daha ufak aletlere uygun değildir ve kırılabilir.
▶ kesme diskinizin dış çapı ve kalınlığı, elektrikli el aletinizin kapasite derecelendirme sınırları dahilinde

126 | Türkçe

olmalıdır. Yanlış boyutlu kesme diskleri gerektiği biçimde korunamaz veya kontrol edilemez.

▶ Disklerin ve flanşların mil boyutu, elektrikli el aletinin miline tam olarak uymalıdır. Mil delikli diskler ve flanşlar elektrikli el aletinin montaj donanımına uymazsa dengesini kaybeder, ciddi biçimde titreşip kontrolden çıkabilir.

Elmas diskleri doğrudan iç flança monte ederken tüm montaj vidalarını kullanın ve vidaların sıkıca sıkıldığından emin olun. Doğru şekilde takılmazsa, elmas disk dengesini kaybedebilir ve diskin alet milinden ayrılmasına neden olabilir.

▶ Hasarlı kesme disklerini kullanmayın. Her kullanımdan önce kesme disklerinde kırık ve çatlak kontrolü yapın. Elektrikli el aleti veya kesme diski yere düşerse zarar görüp görmediğini kontrol edin veya zarar görmemiş disk takın. Bir kesme diskini inceledikten ve taktıktan sonra kendinizi ve etrafınızdakileri döner kesme diskinin düzleminden uzaklaştırın ve elektrikli el aletini maksimum yüksüz hızda çalıştırın. Olağandışı titreşim algılanırsa, elektrikli aleti derhal kapatın ve kesme diskini değiştirin. Olağandışı titreşim algılanmazsa, elektrikli aleti bir dakika boyunca çalıştırmaya devam edin. Hasarlı diskler normalde bu test süresi içinde kırılacaktır.

Kişisel koruyucu donanım kullanın. Uygulamaya bağlı olarak koruyucu yüz maskesi, koruyucu gözlük veya emniyetli camlar kullanın. Uygun olduğu durumlarda, toz maskesi veya solunum cihazı gibi solunum koruyucu ekipman, işitme koruyucu ekipman, eldivenler ve küçük aşındırıcı parçaları veya iş parçası parçalarını durdurabilecek atölye önlüğü giyin. Göz koruması, çeşitli işlemler sırasında ortaya çıkan uçan parçacıkları durdurabilecek özellikle olmalıdır. Solunum koruması, çalışmanız sırasında ortaya çıkan partikülleri filtreleyebilmelidir. Yüksek yoğunluklu gürültüye uzun süre maruz kalmak, işitme kaybına neden olabilir.

Elektrikli el aleti ile birlikte verilen koruyucu, elektrikli el aletine güvenli biçimde takılmalı ve maksimum güvenlik sağlayacak biçimde konumlandırılmalıdır, yani diskin mümkün olduğunca az bir miktarı operatöre açık olmalıdır. Kendinizi ve yakında duran kişileri döner disk düzleminden uzaga konumlandırın. Koruyucu; operatörü, kırılan diskin parçalarından ve diske yanlışlıkla temas etmekten korumaya yardımcı olur.

Seyircilerin çalışma alanına güvenli bir mesafede olduğundan emin olun. Çalışma alanına giren herkes kişisel koruyucu donanım takmalıdır. İş parçası kırıkları veya kırılan diskler fırlayabilir ve işlemi gerçekleştirdiğiniz alanının hemen yakınlarında yaralanmalara neden olabilir.

Elektrikli el aletini alev alabilecek malzemelerin yakınında çalıştırmayın. Kivilcımlar nedeniyle bu malzemeler alev alabilir.

Bir çalışma sırasında kesme diskinin gizli bir kablo sistemi varsa elektrikli el aletini yalnızca izolasyonlu tutamak yüzeylerinden tutun. Bir kesme diski "içinden

elektrik geçen" bir kabloya temas ettiğinde elektrikli el aletinin metal parçaları "elektriğe" maruz kalabilir ve operatöre elektrik çarpmasına neden olabilir.

Elektrikli el aletini asla kesme diski tamamen durmadan elinizden bırakmayın. Dönen kesme diski yüzeyi yakalayabilir ve elektrikli el aleti kontrolünüzden çıkabilir.
▶ Elektrikli el aletini yanınızda taşırken çalıştırmayın. Dönen kesme diskiyle yanlışlıkla temas edilmesi durumunda aksesuar giysilerinizi yakalayabilir ve kesme diskini vücudunuza doğru çekebilir.
▶ Elektrikli el aletinin hava deliklerini düzenli aralıklarla temizleyin. Motorun fanı tozu gövdenin içine çeker ve metal tozunun fazla birikmesi elektriksel tehlikeler yaratabilir.

Geri tepme ve ilgili uyarılar

Geri tepme, sıkışan veya takılan döner kesme disklerinin ani bir tepkisidir. Sıkışma veya dolanma sonucunda dönen disk aniden durur ve bunun sonucunda kontrolden çıkan elektrikli el aleti, kesme diskinin bağlantı noktasında dönme yönünün tersine bir kuvvete maruz kalır.

Örneğin bir kesme diski iş parçasına sıkışırsa veya iş parçası kesme diskine dolanırsa sıkışma noktasına denk gelen kesme diski kenarı malzemenin yüzerinden içeri girer ve kesme diskinin dışarı doğru itilmesine veya geri tepmesine neden olur. Bu kesme diski, sıkışma anındaki konumuna bağlı olarak operatöre doğru veya diğer yönde tepki verebilir. Ayrıca, kesme diskleri bu koşullar altında kırılabilir.

Geri tepme, elektrikli el aletinin yanlış kullanımının ve/veya aşağıdaki uygun önlemlerin alınması ile engellenebilecek çalışma prosedürleri veya koşullarının bir sonucudur.

Elektrikli el aletini iki elinizle sıkı biçimde tutun ve vücudunuzu ve kolunuzu geri tepme güçlerine direnebilecek pozisyona getirin. Geri tepme durumunda ve çalıştırma anındaki tork tepkisini maksimum düzeyde kontrol edebilmek için varsa mutlaka ek tutamağı kullanın. Gerekli önlemler alınırsa operatör tork tepkilerini ve geri tepme kuvvetlerini kontrol edebilir.
▶ Asla elinizi döner kesme diskinin yakınında tutmayın. Kesme diski elinize geri tepebilir.
Vücudunuzu olası bir geri tepme anında elektrikli el aletinin kuvvet uygulayacağı alanda tutmayın. Geri tepme elektrikli el aletini sıkışma anında kesme diski hareketinin tersine yönde hareket ettirir.
Köşelerde, keskin kenarlarda vb. çalışırken özellikle dikkat edin. Kesme diskinin sekmesini ve takılmasını önleyin. Köşeler, keskin kenarlar veya sıçrama, döner kesme diskinin takılmasına ve kontrol kaybına veya geri tepmeye neden olabilir.
Kavisli kesim yapmayı denemeyin. kesme diskine fazla baskı uygulamak yükü ve kesme sırasında kesme diskinin sıkışma veya bükülme ihtimalini arttırır ve böylece kesme diski kırılması veya geri tepme olasılığını yükseltir; bu da ağır yaralanmalara neden olabilir.

Bir testere zincirine ahşap oyma biçagı veya dişli testere biçagı takmayın. Bu tür bıçaklar sıklıkla geri tepmeye ve kontrol kaybına neden olur.
▶ kesme diskleri "sıkıştırmayın" veya üzerine fazla baskı uygulamayın. Fazla derin kesikler açmayı denemeyin. kesme diskine fazla baskı uygulamak yükü ve kesme sırasında kesme diskinin sıkışma veya bükülme ihtimalini arttırır ve böylece disk kırılması veya geri tepme olasılığını yükseltir.
kesme diski sıkışmışsa veya kesme işlemine herhangi bir nedenden dolayı ara verecekseniz, elektrikli el aletini güç düğmesinden kapatın ve kesme diski tamamen durana kadar elektrikli el aletini elinizde tutun. kesme diski kesinlikle kesme disk dönmeye devam ederken kesme noktasından çıkarmayı denemeyin, aksi takdirde geri tepme oluşabilir. kesme diskinin sıkışmasının nedenini bulun ve problemi çözmek için gereken önlemleri alın.
Kesme işleminin yeniden başlamasını çalışma parçası üstünde yapmayın. Kesme noktasına yeniden girmeden önce kesme diskinin tam hızına ulaşmasını bekleyin. Elektrikli el aleti iş parçası içinde çalıştırılırsa kesme disk sıkışabilir, gezebilir veya geri tepebilir.
▶ Destek panelleri veya çok büyük boyutlu iş parçaları, kesme diski sıkışması ve geri tepme riskini en aza indirir. Büyük iş parçalarının kendi ağırlıkları sayesinde sabit durma ihtimali var. İş parçasının altına, kesme hattına yakın biçimde, kesme diskinin her iki tarafından da destekler yerleştirilmelidir.
▶ Mevcut duvarlarda veya kör alanlarda "cep kesimi" yaparken özellikle dikkat edin. Çıkıntılı kesme diskleri gaz veya su borularını, elektrik hatlarını veya geri tepmeye neden olabilecek nesneleri kesebilir.

Ek güvenlik talimatı

Koruyucu kulaklık, gözlük, toz maskesi ve eldiven kullanım. Toz maskesi olarak en azından FFP 2 sınıfına giren parçacık

filtre eden toz maskesi kullanın.

▶ İş parçasını emniyete alın. Bir germe tertibatı veya mengene ile sabitlenen iş parçası elle tutmaya oranla daha güvenli tutulur.
Görünmeyen ikmal hatlarını belirlemek için uygun tarama cihazları kullanın veya yerel tedarik şirketi ile iletişime geçin. Elektrik kablolarıyla temas yanıklara ve elektrik çarpmasına neden olabilir. Bir gaz borusuna hasar vermek patlamaya neden olabilir. Su boruların hasar görmesi maddi zararlara yol açabilir.
▶ Çalışmanız sona erdiginde soğumadan önce kesme diskini tutmayın. Kesme diski çalışma esnasında çok ISINIR.
▶ Çalışırken elektrikli el aletini iki elinizle sıkıca tutun ve duruşunuzun güvenli olmasına dikkat edin. Elektrikli el aleti iki elle daha güvenli kullanılır.
Akü hasar görürse veya usulüne aykırı kullanılırsa dışarı buhar sizabilir. Akü yanabilir veya patlayabilir.

Çalıştığınız yeri havalandırın ve şikayet olursa hekime başvurun. Akülerden çıkan buharlar nefes yollarını tahriş edebilir.

Aküyü değiştirmeyin veya açmayın. Kısa devre tehlikesi vardır.
▶ Çivi veya tornavida gibi sivri nesneler veya dışarıdan kuvvet uygulama aküde hasara neden olabilir. Akü içinde bir kısa devre oluşabilir ve akü yanabilir, duman çıkarabilir, patlayabilir veya aşırı ölçüde ısınabilir.
Aküyü yalnızca üreticinin ürünlerinde kullanın. Ancak bu yolla akü tehlikeli zorlanmalara karşı korunur.

Aküyü sıcaktan, sürekli gelen güneş ışınından, ateşten, kirden, sudan ve nemden koruyun. Patlama ve kısa devre tehlikesi vardır.

Ürün ve performans açıklaması

Bütün güvenlik talimatını ve uyarıları okuyun. Güvenlik talimatlarına ve uyarılara uyulmadığı takdirde elektrik çarpmasına, yangına ve/veya ciddi yaralanmalara neden olunabilir.

Lütfen kullanma kılavuzunun ön kısmındaki resimlere dikkat edin.

Kullanım Amacı

Elektrikli el aleti, M veya H toz sınıfına ait bir elektrikli süpürge ile birlikte kullanılmak üzere tasarlanmıştır. Taban levhasına sıkıca sabitlenmiş halde, su ilave edilmeden, ağırlıklı olarak mineral malzemelerde (örneğin duvar, kumtaşı, kireç taşı ve beton) oluk açmak için kullanılır.

Şekli gösterilen elemanlar

Şekli gösterilen elemanların numaraları ile grafik sayfasındaki elektrikli el aleti resmindeki numaralar aynıdır.

(1) Üst koruyucu kapağı açmak için toka
(2) Emme rakoru
(3) Kablo kılavuzu klipsi (işlevsiz)
(4) Akü ^a
(5) Akü çıkarma tuşu ^a)
(6) Açma/kapama şalteri
(7) Açma/kapama şalterini etkinleştirmek için mandal
(8) Taban levhası
(9) Makaralar

(10) Mil kilitleme düğmesi
(11) Derinlik mesnedi ayarı çarkı (kesme derinliği ayarı)
(12) Ayarlı kesme derinliği
(13) Disk konumu göstergesi (2x)
(14) Koruma dudağı
(15) Alt koruyucu kapak
(16) Derinlik mesnedi

128 | Türkçe

(17) Üst koruyucu kapak
(18) Tutamak (izolasyonlu tutamak yüzeyi)
(19) Ayarlanan kesme derinliğini gösteren ok
(20) Boşa alma düğmesi
(21) Taşlama mili
(22) Bağlama flanşı
(23) Elmas kesme diski
(24) Ara kasnağı (7x)
(25) Kollu hızlı germe somunu
(26) Hizli germe somunu SDS-clic ^a)
(27) Germe somunu ^a)
(28) Germe somunu için iki pimli anahtar ^a)
(29) Dönüş yönü oku
(30) Emme hortumu ^a)
(31) Kol
(32) Kanca
(33) Taban levhası üzerindeki oklar (çalışma yönü)

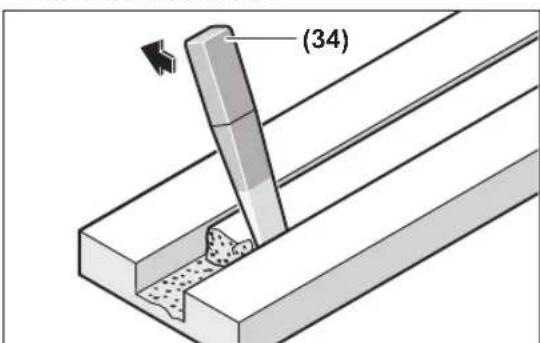

(34) Parçalara ayırma aleti
(35) Akü şarj durumu göstergesi ^a)

a) Bu aksesuarlar standart teslimat kapsamına dahil değildir.
Teknik veriler

Kanal açma makinesi GNF18V-40
Sipariş numarası		3 601 FC5 0..
Nominal gerilim V= 18
Nominal boştaki devir sayısı ^A)	dev/dak	4700
Maks. elmas kesme diskleri çapı	mm 150
Elmas kesme diski ile çalışma
- min. kesme diski kalınlığı	mm 2,0
- Maks. kesme diski kalınlığı	mm 2,5
2 elmas kesme diski ile çalışma
- min. kesme diski kalınlığı	mm 2 × 2,0
- Maks. kesme diski kalınlığı	mm 2 × 2,5
Bağlantı deliği mm 22,23
İş mili dişi M14
Kesme derinliği ^B)	mm 10–40
Kanal genişliği ^C)	mm 2–39
Ağırlık ^D)	kg 4,2
Boşta çalışma freni ●
Düşük devirli başlangıç ●
Yeniden başlatma emniyeti		●

Kanal açma makinesi GNF18V-40

Şarj sırasında önerilen ortam sıcaklığı	°C 0 ... +35
Çalışma ^E ve depolama sırasında izin verilen ortam sıcaklığı	°C -20 ... +50
Uyumlu aküler GBA18V...	GBA 18V...ProCORE18V...EXPERT18V...EXBA18V...CORE18V...
Tam performans için önerilen aküler	EXPERT18V... ≥ 8.0 Ah
Tavsiye edilen şarj cihazları	GAL18...GAL 18...GAL 36...GAL12V/18...GAL 12V/18...GAX 18...EXAL18...

A) Uygun aletlerin seçimi için IEC 62841-2-22'e göre boştaki devir sayısı. Gerçek boştaki devir sayısı nominal boştaki devir sayısını aşmamalıdır ve bù nedenle daha düşüktür.
B) Disk tipine ve aşınmaya bağlı olarak. Maksimum kesme derinliği, 150 mm çapında yeni bir elmas kesme diski ile elde edilir.
C) Elmas kesme disklerinin kalınlığına bağlı olarak
D) Bağlama flanşı (22), ara kasnaklar (24), germe somunu (25) ile ve akü olmadan (akü ağırlığı için bkz. www.bosch-professional.com)
E) < 0 °C sıcaklıklarda sınırlandırılmış performans Teknik veriler EXPERT18V 15.0Ah akü ile belirlenmiştir.

Değerler ürüne bağlı olarak değişebilir ve uygulama ve çevre koşullarına tabidir. Daha fazla bilgi için: www.bosch-professional.com/wac.

Gürültü/Titreşim bilgisi

Gürültü emisyon değerleri IEC 62841-2-22 uyarınca belirlenmektedir.

Makinenin A ağırlıklı gürültü seviyesi tipik olarak: Ses basıncı seviyesi 103 dB(A); ses gücü seviyesi 111 dB(A). Tolerans K = 3 dB.

Kulak koruması kullanın!

Titreşim değerleri a_h (sürekli titreşimler), p_F (tekrarlanan şok titreşimleri) ve belirsizlik K şuna göre hesaplanmıştır: IEC 62841-2-22:

a_n = 3,7 m/sn^2 (K = 1,5 m/sn ^2 ), a_pF = 85 m/sn^2 (K = 6 m/sn ^2 ) Bu talimatta belirtilen titreşim seviyesi ve gürültü emisyon değeri standartlaştırılmış ölçme yöntemine göre belirlenmiştir ve elektrikli el aletlerinin birbirleri ile kıyaslanmasında kullanılabilir. Bu değerler aynı zamanda titreşim ve gürültü emisyonunun geçici olarak tahmin edilmesine de uygundur.

Belirtilen titreşim seviyesi ve gürültü emisyon değeri elektrikli el aletinin esas kullanımını temsil etmektedir. Ancak elektrikli el aleti farkı uçlar veya yetersiz bakımla kullanılacak olursa, titreşim seviyesi ve gürültü emisyonu farklılık

gösterebilir. Bu da titreşim ve gürültü emisyonunu bütün kullanım süresince önemli ölçüde artırabilir.

Titreşim ve gürültü emisyonunun tam olarak tahmin edilebilmesi için, aletin kapalı olduğu veya açık fakat kullanımda olmadığı sürelerin de dikkate alınması gerekir. Bu, titreşim ve gürültü emisyonunu bütün çalışma süresinde önemli ölçüde düşürebilir.

Titreşimin kullanıcıya bindirdiği yük için önceden ek güvenlik önlemleri alın. Örneğin: Elektrikli el aletinin ve uçların bakımı, ellerin sıcak tutulması, iş aşamalarının organize edilmesi.

Akü

Bosch akülü elektrikli el aletlerini aküsüz olarak satmaktadır. Elektrikli el aletinizin teslimat kapsamında akünün bulunup bulunmadığını ambalajdan bakabilirsiniz.

Akünün şarj edilmesi

▶ Sadece teknik veriler bölümünde belirtilen şarj cihazlarını kullanın. Sadece bu şarj cihazları elektrikli el aletinizde kullanılan lityum iyon akülere uygundur.

Not: Lityum İyon aküler, uluslararası nakliye kurallarına uygun olarak kısmı şarlı olarak teslim edilmektedir. Aküden tam performansı elde edebilmek için ilk kullanımdan önce aküyü tam olarak şarj edin.

Akünün yerleştirilmesi

Şarj edilmiş aküyü hissedilir biçimde kavrama yapıncaya kadar akü yuvasının içine doğru itin.

Akünün çıkarılması

Aküyü çıkarmak için kilit açma tuşuna basın ve aküyü çekerek çıkartın. Bunu yaparken güç kullanmayın.

Aküde 2 kilitleme kademesi mevcuttur, bunlar ilgili akü kilit açma tuşuna yanlışlıkla basıldığında akünün düşmesini önler. Akü elektrikli el aleti içinde bulunduğu sürece bir yay yardımıyla bu pozisyonda tutulur.

Akü şarj durumu göstergesi

Not: Her akü tipinin şarj seviyesi göstergesi yoktur.

Akü şarj durumu göstergesinin yeşil LED'leri akünün şarj durumunu gösterir. Güvenlik nedenleriyle şarj durumu sadece elektrikli el aleti dururken sorgulanabilir.

Şarj durumunu görmek için şarj durumu göstergesi tuşları ya da üzerine basın. Bu, akü çıkarılmış durumda da mümkündür.

Şarj durumu göstergesi tuşuna basıldıktan sonra hiçbir LED yanmazsa, akü arızalı demektir ve değiştirilmesi gerekir.

Akü tipi GBA 18V... | GBA18V...

LED Kapasite

Sürekli ışık 3 × yeşil %60-100

Sürekli ışık 2 × yeşil %30-60

LED Kapasite

Sürekli ışık 1 × yeşil %5-30

Yanıp sönen ışık 1 × yeşil %0-5

Akü tipi ProCORE18V... | EXPERT18V... | EXBA18V... | CORE18V...

LED Kapasite

Sürekli ışık 5 × yeşil %80–100

Sürekli ışık 4 × yeşil %60–80

Sürekli ışık 3 × yeşil %40–60

Sürekli ışık 2 × yeşil %20–40

Sürekli ışık 1 × yeşil %5–20

Yanıp sönen ışık 1 × yeşil %0–5

Akü arızası risk tespiti

EXPERT18V... | EXBA18V...

Akü şarj durumuna ek olarak, akü şarj durumu göstergelerindeki LED'ler de bir akü arızası riskini gösterebilir.

Fonksiyonu etkinleştirmek için şarj seviyesi gösterge düğmesine 3 saniye boyunca basılı tutun. Akünün analizi, akü şarj durumu göstergesinde yanan bir ışıkla belirtilir. Sonuç, akü şarj durumu göstergesinde gösterilir.

1 LED: Akünün arızalanma riski yüksektir.

Performans ve çalışma süresi zaten azalmış

olabilir. Akünün değiştirilmesi tavsiye edilir.

5 LED: Akü iyi durumda ve arızalanma riski düşük.

Lütfen dikkat edin: Akü arızası risk değerlendirmesi iki aşamalı olarak çalışır ve basit bir durum değerlendirmesi sağlar. Akü ya iyi durumdadır ya da arızalanma riski yüksektir. Akü durumunun hiçbir yüzdesi görüntülenmez.

Akünün optimum verimle kullanılmasına ilişkin açıklamalar

Aküyü nemden ve sudan koruyun.

Aküyü sadece -20 °C ile 50 °C arasındaki bir sıcaklıkta saklayın. Örneğin yaz aylarında aküyü otomobil içerisinde bırakmayın.

Akünün havalandırma aralıklarını düzenli olarak yumuşak, temiz ve kuru bir fırça ile temizleyin.

Şarj işleminden sonra çok kısa süre çalışılabiliyorsa akü ömrünü tamamlamış ve değiştirilmesi gerekiyor demektir. Tasfiye konusundaki talimat hükümlerine uyun.

Montaj

Elektrikli el aleti üzerinde herhangi bir çalışma yapmadan önce (örn. bakım, uç değişimi vb.) aküyü elektrikli el aletinden çıkarın. Aletin açma/kapama

130 | Türkçe

şalterine yanlışlıkla basıldığında yaralanmalar ortaya çıkabilir.

Toz ve talaş emme

Toz azaltıcı önlemler olmadan çalışmaktan kaçının. Uygun bir emme cihazı, sağlığa zararlı toz yükünü azaltır. Çalışma yerinizi iyi bir biçimde havalandırın. Her zaman uygun solunum koruması kullanın. Mümkün olduğu kadar işlediğiniz malzemeye uygun bir toz emme sistemi kullanın. İşlenen malzemelere ait ülkenizdeki geçerli yönetmelik hükümlerine uyun.

▶ Çalıştığınız yerde toz birikmemesine dikkat edin. Tozlar kolayca alevlenebilir.

Elektrikli süpürge için gereklilikler

Önerilen nominal hortum çapı mm		≥ 28
Gerekli vakum ^A)	mbar	≥ 140
	hPa	≥ 140
Gerekli akış hızı ^A)	l/sn	≥ 23
	m ^3 /sa	≥ 82,8
Önerilen filtre verimliliği Toz sınıfı M		^B)

A) Elektrikli el aletinin emme bağlantısındaki güç değeri B) IEC/EN 60335-2-69'a göre

Elektrikli süpürge için talimatları izleyin. Emiş gücü azalırsa çalışmayı durdurun ve nedenini ortadan kaldırın.

Harici emme sistemi (bkz. resim B)

Emme rakoru (2) serbestçe dönebilir.

Emme hortumunu (30) (aksesuar) emme rakoruna (2) takın. Emme hortumunu (30) bir toz emme makinesine (aksesuar) bağlayın. Farklı toz emme makinelerine nasıl bağlandığını görmek için bu kullanma kılavuzunun son bölümünü inceleyebilirsiniz.

Antistatik hortumlar ve dağılıci sistemle çalışan toz emme makineleri kullanmanızı öneririz. Konvansiyonel hortumların ve toz emme makinelerinin kullanılması mümkündür ancak olası statik birikme nedeniyle önerilmez.

Toz sınıfı M veya H olan elektrikli süpürgeleri kullanın. Bir toz maskesi takmanızı öneririz. Mineral tozları sağlığa zararlıdır ve kansere yol açabilir.

Elektrik süpürgesi işlenen malzemeye uygun olmalıdır.

Özellikle sağlığa zararlı, kanserojen veya kuru tozları emdirirken özel elektrik süpürgesi (sanayi tipi elektrik süpürgesi) kullanın.

Kanal açma makinelerinin kullanım notları

Çalışırken oluşan toz emisyonlarını azaltmak için aşağıdaki notlara uyun.

- Bosch tarafından önerilen kanal açma makinesi ve M veya H toz sınıfı elektrikli süpürge kombinasyonlarını kullanın. Diğer kombinasyonlar, tozun daha kötü toplanmasına ve ayrılmasına neden olabilir.

- Filtreler dahil olmak üzere elektrikli süpürgenin bakımı ve temizliği için elektrikli süpürgenin kullanım talimatlarına uyun. Toz toplama kaplarını dolduğunda hemen boşaltın. Elektrikli süpürgenin filtrelerini düzenli olarak temizleyin ve filtreleri daima elektrikli süpürgeye tam olarak yerleştirin.

• Yalnızca Bosch tarafından sağlanan emme hortumlarını kullanın. Emme hortumunu manipüle etmeyin. Emme hortumuna taş girerse, çalışmayı bırakın ve emme hortumunu hemen temizleyin. Emme hortumunu bükmekten kaçının.
• Kanal açma makinesini sadece kullanım amacına uygun olarak kullanın.
• Sadece sorunsuz ve keskin aletler kullanın. Performansta belirgin bir yavaşlama, kullanım araçlarının aşındığının işaretidir.
• Şantiyelerdeki işyerleri için genel gereksinimleri dikkate alın.
• İyi havalandırma sağlayın.
  – Açık bir çalışma alanı sağlayın. Daha uzun oluk açma için, elektrikli süpürge serbestçe veya zamanında takip edilebilmelidir.
• Kulak koruması, koruyucu gözlük, toz maskesi ve eldiven kullanın. Toz maskesi olarak en azından FFP 2 sınıfına giren parçacık filtre eden toz maskesi kullanın.
  – İşyerini temizlemek için uygun bir elektrikli süpürge kullanın. Birikmiş tozu süpürerek karıştırmayın.

Elmas kesme disklerinin takılması

▶ Elmas kesme diskleri takılır ve değiştirilirken koruyucu eldivenlerin kullanılması tavsiye edilir.
▶ Elmas kesme diskleri çalışırken çok ısınır, soğumadan önce bunlara dokunmayın.
▶ Sadece elmas plaketli kesme diskleri kullanın. Segmentli elmas diskler sadece negatif kesme açılarına ve segmentler arasında maksimum 10 mm'lik yarıklara sahip olabilir.

Üst koruyucu kapağın dışa döndürülmesi (bkz. resim A)

Takım değişimi için üst koruyucu kapak (17) tamamen dışa döndürülmelidir. Makineyi sağlam bir yüzeye yerleştirin. Makineyi ilgili kilit açma düğmesine (20) basarak açın. Üst koruyucu kapağı (17) ilgili tokayı kullanarak açın (1).

Sıkma tertibatının sökülmesi (bkz. resim A)

Elektrikli el aleti üzerinde herhangi bir çalışma yapmadan önce (örn. bakım, uç değişimi vb.) aküyü elektrikli el aletinden çıkarın. Aletin açma/kapama şalterine yanlışlıkla basıldığında yaralanmalar ortaya çıkabilir.

Taşlama milini sabitlemek için mil kilitleme düğmesine (10) basın.

▶ Mil kilitleme tuşunu sadece taşlama mili dururken kullanım. Aksi takdirde elektrikli el aleti hasar görebilir.

• Germe somunu (27) kullanılıyorsa: Germe somununu, iki pimli anahtar yardımıyla gevşetin (28).
• Braketli hızlı germe somunu (25) kullanılıyorsa: Hızlı germe somununun braketini yukarı katlayın ve hızlı germe somununu (25) kuvvetlice saat yönünün tersine doğru çevirin. Sıkışmış hızlı germe somununu, iki pimli anahtar yardımıyla gevşetin.

- Hızlı germe somunu (26) kullanılıyorsa: Tırtıklı halkayı saat yönünün tersine çevirin. Sıkışmış hızlı germe somununu, iki pimli anahtar yardımıyla gevşetin.

Ara kasnakları (24) ve bağlama flanşını (22) çıkarın.

Taşlama milini (21) ve takılan bütün parçaları temizleyin.

Kanal genişliğinin belirlenmesi

Kanal genişliği ilgili ara pulların (24) sayısından (bu ara kasnaklar her iki elmas kesme diski (23) arasında bulunur) ve elmas kesme disklerinin kalınlığından elde edilir.

Kanal genişliği şu şekilde hesaplanır:

Kanal genişliği = Ara kasnakların kalınlığı + elmas kesme disklerinin kalınlığı.

Olası kanal genişliği "Teknik veriler" bölümünde görülebilir (Bakınız „Teknik veriler“, Sayfa 128).

Makineyi bir veya iki adet elmas kesme diski ile kullanabilirsiniz.

Sıkma tertibatının takılması (bkz. resim A)

Bağlama flanşını (22) ilgili taşlama miline (21) yerleştirin. Bağlama flanşı ve döner kavrayıcı, taşlama milinin üzerine doğru şekilde oturmalıdır.

Elmas kesme diskini (23) ve ara kasnakları (24) ilgili bağlama flanşına (22) yerleştirin.

İstenilen kanal genişliğinden bağımsız olarak, birlikte verilen tüm ara kasnakları mutlaka takılmalıdır. Aksi takdirde, elmas kesme diski (23) çalışma sırasında gevşeyerek yaralanmalara neden olabilir.

Gerekli ara kasnağı sayısı:

4 parça, her biri 6 mm kalınlığında

3 parça, her biri 4 mm kalınlığında

2 elmas kesme diski (23) arasına en az bir ara kasnağı (24) monte edilmelidir.

Not: Yalnızca elmas kesme diskleri kullanılabilir.

Kompozit, güçlendirilmiş kesme disklerinin kullanılması yasaktır!

Elmas kesme disklerini takarken, elmas kesme diskleri üzerindeki dönüş yönü oklarının ve Makine dönme yönünün (bkz. üst koruyucu kapaktaki dönüş yönü oku (29)) aynı olduğundan emin olun.

Taşlama milini sabitlemek için mil kilitleme düğmesine (10) basın.

- Germe somunu (27) kullanılıyorsa: Germe somununu vidalayın ve iki pimli anahtarla (28) sıkın.

- Braketli hızlı germe somunu (25) kullanılıyorsa: Hızlı germe somununun braketini yukarı katlayın ve hızlı germe somununu saat yönünde kuvvetlice çevirin. Hızlı germe somununu sabitlemek için kolu aşağı indirin. Disk kenarından sıkma yeterli değildir.

- Hızlı germe somunu (26) kullanılıyorsa: Hızlı germe somununu takın ve kesme diskini saat yönünde kuvvetlice çevirin.

Üst koruyucu kapağı (17) ilgili tokayla (1) kilitleyin.

Ardından üst koruyucu kapağı, ilgili kilit açma tertibatı (20) duyulur şekilde yerine oturana kadar içeri doğru çevirin.

2 elmas kesme diski (23) ile çalışırken, diskleri her zaman çift olarak değiştirin.

Montaj işleminin sırası grafik sayfasında görülmektedir.

Disk konumu göstergesi

Elmas kesme disklerinin konumlarını belirtmek için 3 adet işaret (13) mevcuttur.

- İç kısımdaki işaret: İç kısımdaki elmas kesme diskinin (23) konumunu gösterir. Bunun için bağlama franşı (22) ile bu elmas kesme diski arasında hiçbir ara kasnağı (24) olmamalıdır.

- Ortadaki işaret: İç ve dış elmas kesme diskleri arasındaki geometrik merkezi gösterir.

- Dış kısımdaki işaret: Dış kısımdaki elmas kesme diskinin (23) konumunu gösterir. Bunun için bu elmas kesme diski tamamen dışa konumlandırılmış olmalıdır, yani arkasında hiçbir ara kasnağı (24) bulunmamalıdır.

Çalışma

Kesme derinliği ön seçimi

- Kesme derinliği seçimi sadece elektrikli el aleti kapalı durumda yapılabilir.

Derinlik mesnedi ayarı tekerleği (11) ile istenen kesme derinliğinin ön seçimi yapılabilir.

Elmas kesme disklerinin istenen kesme derinliğini, ilgili derinlik mesnedi ayarı tekerleğini (11) çevirerek ayarlayın. Bu sırada ok işareti (19) ilgili taban levhasında (8) istenen kesme derinliği değerini (12) göstermelidir. Derinlik mesnedi ayarı tekerleğinin (11) yerine oturduğundan emin olun. Tekerlek yerine oturmadan kullanıldığında, gerçek kesme derinliği çalışma sırasında daha büyük veya daha küçük bir değere değişebilir. Elmas kesme disklerinin aşınması nedeniyle; elde edilen gerçek kesme derinliği, belirlenen kesme derinliği ayar değerinden (12) daha az olabilir. Kullanmadan önce, elmas kesme disklerinin gerçek dalma derinliğini ölçün. Kesme derinliği 10 mm, 15 mm, 20 mm, 25 mm, 30 mm, 35 mm, 40 mm veya MAX olarak ayarlanabilir. MAX ayarı, elmas kesme disklerinin her aşınma seviyesi için elde edilebilecek maksimum kesme derinliğini garanti eder.

Devreye alma

Açma/kapama

▶ Çalıştırmadan önce üst koruyucu kapağın (17) başlangıç konumuna oturduğunu kontrol edin. Kanca askıya takıldığında (32) başlangıç pozisyonuna (31) ulaşılmış demektir. Aksi takdirde elmas kesme diskleri iş parçasına temas edebilir ve Makineyi çalıştırırken kontrolünü kaybedebilirsiniz.

Kullanmaya başlamadan önce elmas kesme diskini kontrol edin. Elmas kesme diski kusursuz biçimde takılmış olmalı ve hiçbir yere temas etmeden serbestçe dönebilmelidir. Aleti boşta en azından 1 dakika deneme çalıştırmasında çalıştırın. Hasar görmüş, yuvarlaklığını yitirmiş veya titreşim yapan elmas kesme disklerini kullanmayın. Hasarlı elmas kesme diskleri kırılabilir ve yaralanmalara neden olabilirler.

132 | Türkçe

Makineyi açmak için, çevirme kolunu (7) çevirin ve açma/kapama şalterine (6) aşağı yönde bastırın. Çevirme kolunu (7) tekrar serbest bırakın.

Makineyi kapatmak için açma/kapama şalterini (6) serbest bırakın.

Makinenin çalışma yönü, ön tutamak yönündedir. Ayrıca taban levhasındaki oklar (33) ile de gösterilir.

Makineyi daima iki elinizle, belirtilen tutma yüzeylerinden tutarak çalıştırın.

Enerjiden tasarruf etmek için elektrikli el aletini sadece kullandığınızda açın.

Boşta çalışma freni

Makine elektronik bir boşta çalışma frenine sahiptir. Makine kapatıldığında veya akım beslemesi kesintiye uğradığında, uç takımı birkaç saniye içinde durur.

Düşük devirli başlangıç

Elektronik düşük devirli başlangıç, çalıştırma sırasında torku sınırlar ve elektrikli el aletinin küçük bir sarsıntıyla çalışmasını sağlar.

Not: Elektrikli el aleti açıldıktan hemen sonra tam hızda çalışıyorsa, düşük devirli başlangıç ve yeniden başlatma emniyeti başarısız olmuştur. Elektrikli el aleti derhal Müşteri Hizmetlerine gönderilmelidir, adresler için "Müşteri Hizmetleri ve Uygulama Önerileri" bölümüne bakın.

Tekrar çalışma emniyeti

Yeniden başlatma emniyeti, elektrik beslemesinin kesilmesinden sonra Makinenin kontrol dışı çalışmasını önler.

Makineyi tekrar çalıştırmak için açma/kapama şalterini (6) kapalı konumuna getirin ve

makineyi yeniden açın.

Çalışırken dikkat edilecek hususlar

▶ Taşıyıcı duvarlarda oluk açarken dikkatli olun, „Statik hakkında açıklamalar“ bölümüne bakın.
Elektrikli el aletini duracak ölçüde zorlamayın
▶ Kendi ağırlığı ile güvenli biçimde durmuyorsa iş parçasını sabitleyin.
▶ Bu elektrikli el aleti sadece kuru kesmede kullanılabilir.

Kesme diskini darbelere, çarpmalara ve yağlanmaya karşı koruyun. Kesme diskine yan taraftan kuvvet uygulamayın.

• Kesme derinliğini ayarlayın. (Bakınız „Kesme derinliği ön seçimi“, Sayfa 131) Aralık kesilirken oluşabilecek hataları telafi etmek için, kesme derinliğinin istenilen kanal derinliğinden yaklaşık 5 mm daha derin olacak şekilde önceden seçilmesi önerilir.
• Makineyi ilgili tekerleklerinin (9) yardımıyla çalışılacak yüzeye yerleştirin.
• Makineyi çalıştırın.
• Elmas kesme disklerinin ilgili taban levhasının ötesinde malzemeye dalmasını sağlamak için, ön tutamağı iş

parçasına doğru bastırın. Başlangıçta küçük bir direncin aşılması gerekir.

• Makineyi her iki sapından tutarak ve işlenen malzemeye uygun bir orta ilerleme hızıyla yönlendirin.
• Makine her zaman ters dönüste kullanılmalıdır. Aksi takdirde, aletin kontrolsüz şekilde kesim yerinden dışarı çıkma tehlikesi vardır. Makineyi taban levhasında gösterilen çalışma yönünde yönlendirin.
• Çalışma işlemi tamamlandıktan sonra, motor çalışırken Makineyi kanaldan dışarı doğru döndürün.
• Makineyi kapatın.
• Geri ayar yayı ve ilk direnç birlikte, Makine zemine veya tezgaha normal, dikey bir konumda yerleştirildiğinde elmas kesme disklerinin dışarı çıkmasını önler. Makine başlangıç konumunda ise, yani braket (31) kancaya (32) oturmuşsa; yanlışlıkla açılması durumunda Makinenin (dönen elmas kesme diskleri ile temas yüzeyi arasındaki sürtünmeden dolayı) hareket etme veya yüzeye zarar verme riski çok azdır. Ancak, kuvvet uygulanması sonucu (örneğin şiddetli darbe) Makine başlangıç konumunda değilse; elmas kesme diskleri yüzeye kısa bir süre çarpabilir ve üzerinde kalabilir.

Serbest dönüş halindeki elmas kesme disklerini yan taraftan bastırarak frenlemeyin.

▶ Elmas kesme diskleri çalışırken çok ısınır, soğumadan önce bunlara dokunmayın.

(34)

Malzemede kalan tabakayı ilgili parçalara ayırma aletini (34) kullanarak uzaklaştırın.

Kavisli kesimler mümkün değildir, çünkü aksi takdirde elmas kesme diskleri iş parçasına sıkışır.

Levha malzemeleri keserken, bu malzemeler mutlaka sağlam bir yüzeye koyulmalı veya desteklenmelidir.

Duvar açıklıkları oluştururken (örneğin kırıcı-delici ile), önce kanal açma makinesini kullanarak maksimum kesme derinliğinde bir oluk açarsanız, malzemenin yüzeyde ufalanmasını büyük ölçüde önleyebilirsiniz.

Örneğin yüksek çakıl içerikli beton gibi özellikle sert malzemeleri kesersen elmas kesme diski aşırı ölçüde ısınabilir ve hasar görebilir. Elmas kesme diski çevresindeki kıvılcım oluşumu bu durumu belli eder.

Bu gibi durumlarda kesme işlemine ara verin ve soğumasını sağlamak üzere elmas kesme diskini boşta en yüksek devir sayısı ile kısa süre çalıştırın.

Düşen iş performansı ve aşırı kıvılcım oluşunu elmas kesme diskinin köreldiğini gösterir. Körelen elmas kesme disklerini

örneğin kireçli kum taşı gibi aşındırıcı malzemede kısa süreli kesme yaparak tekrar bileyebilirsiniz.

Statik hakkında açıklamalar

Taşıyıcı duvarlardaki kızaklar ülkeye özgü düzenlemelere tabidir. Bu hükümlere mutlaka uyulmalıdır. Çalışmaya başlamadan önce sorumlu statikçilere, mimarlara veya yetkili şantiye müdürüne danışın.

Bakım ve servis

Bakım ve temizlik

Elektrikli el aleti üzerinde herhangi bir çalışma yapmadan önce (örn. bakım, uç değişimi vb.) aküyü elektrikli el aletinden çıkarın. Aletin açma/kapama şalterine yanlışlıkla basıldığında yaralanmalar ortaya çıkabilir.
▶ İyi ve güvenli çalışabilmek için elektrikli el aletini ve havalandırma aralıklarını temiz tutun.
Elektrikli el aletini basınçlı hava ile temizlemeyin, aksi takdirde sağlığa zararlı tozlar havaya karışabilir.

Çalışma tamamlandıktan sonra, sıkma tertibatlarını sökün ve tüm sıkma parçalarını ve koruyucu kapağı temizleyin.

Aksesuarı dikkatlı biçimde depolayın ve kullanın.

Müşteri servisi ve uygulama danışmanlığı

Türkiye

Marmara Elektrikli El Aletleri Servis Hizmetleri Sanayi ve Ticaret Ltd. Şti.

Tersane cd. Zencefil Sok.No:6 Karaköy

Beyoğlu / İstanbul

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Bağrı açıklar Oto Elektrik

Motorlu Sanayi Çarşısı Doğruer Sk. No:9

Selçuklu / Konya

Tel.: [phone]

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Akgül Motor Bobinaj San. Ve Tlc. Ltd. Şti

Alaaddinbey Mahallesi 637. Sokak No:48/C

Nilüfer / Bursa

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Ankaralı Elektrik

Eski Sanayi Bölgesi 3. Cad. No: 43

Kocasinan / KAYSERİ

Tel.: [phone]

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Asal Bobinaj

Eski Sanayi Sitesi Barbaros Cad. No: 24/C

Canik / Samsun

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Aygem Elektrik Makine Sanayi ve Tic. Ltd. Şti.

10021 Sok. No: 11 AOSB

Çiğli / İzmir

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Bakırcıoğlu Elektrik Makine Hırdavat İnşaat Nakliyat Sanayi

ve Ticaret Ltd. Sti.

Karaağaç Mah. Sümerbank Cad. No:18/4

Merkez / Erzincan

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Bosch Sanayi ve Ticaret A.Ş.

Elektrikli El Aletleri

Aydinevler Mah. İnönü Cad. No: 20

Küçükyalı Ofis Park A Blok

34854 Maltepe-İstanbul

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

www.bosch.com.tr

Bulsan Elektrik

İstanbul Cad. Devrez Sok. İstanbul Çarşısı

No: 48/29 Iskitler

Ulus / Ankara

Tel.: [phone]

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Çözüm Bobinaj

Küsget San.Sit.A Blok 11Nolu Cd.No:49/A

Şehitkamil/Gaziantep

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Onarım Bobinaj

Raif Paşa Caddesi Çay Mahallesi No:67

İskenderun / HATAY

Tel.: [phone]

E-mail: [e-mail]

Faz Makine Bobinaj

Cumhuriyet Mah. Sanayi Sitesi Motor

İşleri Bölümü 663 Sk. No:18

Murat Paşa / Antalya

Tel.: [phone]

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Günşah Otomotiv Elektrik Endüstriyel Yapı Malzemeleri San

ve Tic. Ltd. Şti

Beylikdüzü Sanayi Sit. No: 210

Beylikdüzü / İstanbul

Tel.: [phone]

134 | Polski

Fax: [phone]

E-mail: [e-mail]

Sezmen Bobinaj Elektrikli El Aletleri İmalatı San ve Tic. Ltd. Şti.

Ege İş Merkezi 1201/4 Sok. No: 4/B

Yenişehir / İzmir

Tel.: [phone]

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Üstündağ Bobinaj ve Soğutma Sanayi

Nusretiye Mah. Boyacılar Aralığı No: 9

Çorlu / Tekirdağ

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

İŞIKLAR ELEKTRİK BOBİNAJ

Karasoku Mahallesi 28028. Sokak No:20/A

Merkez / ADANA

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Servis adreslerimize ve garanti koşullarımıza ait linke son sayfadan ulaşabilirsiniz.

Bütün başvuru ve yedek parça siparişlerinizde ürünün tip etiketi üzerindeki 10 haneli malzeme numarasını mutlaka belirtin.

Tasfiye

Elektrikli el aletleri, aküler, aksesuar ve ambalaj malzemesi çevre dostu tasfiye amacıyla bir geri dönüşüm merkezine yollanmalıdır.

Elektrikli el aletlerini ve aküleri/bataryaları evsel çöplerin içine atmayın!

Sadece AB ülkeleri için:

Kullanılamaz hale gelen elektrikli ve elektronik aletler ile kullanılmış aküler/piller ayrı toplanmalı ve çevreye zarar vermeyecek şekilde bertaraf edilmelidir. Belirtilen toplama sistemlerini kullanın. İçerdiği tehlikeli maddeler nedeniyle yanlış bertaraf edilmesi çevreye ve sağlığa zararlı olabilir.

Polski
