MANUAL DE UTILIZADOR MXE 18.0-EC Flex
Panorâmica da máquina 48
Para sua segurança 49
Ruído e vibração .... 50
Instruções de utilização ..... 51
Manutenção e tratamento ..... 54
Indicações sobre reciclagem ..... 54
Conformidade C€....55
Exclusão de responsabilidades ..... 55
Símbolos utilizados
AVISO!
Carateriza um perigo imediato e eminente. A não observação da indicação pode implicar morte ou ferimentos muito graves.
CUIDADO!
Carateriza uma situação possivelmente perigosa. A não observação da indicação pode implicar ferimentos ou prejuízos materiais.
INDICAÇÃO!
Carateriza conselhos de utilização e informações importantes.
Símbolos no aparelho
Antes da colocação em funcionamento, leia as Instruções de serviço!
Usar óculos de proteção!
Usar proteção auditiva!
Indicações sobre reciclagem para o aparelho usado (ver a pág. 54)!
| Misturador MXE 18.0-EC | ||
| Número de rotações em vazio– 1.a velocidade– 2.a velocidade | rpmrpmrpm | --210/325/530320/490/780 |
| Acumulador | AP 18.0 (2,5 Ah)AP 18.0 (5,0 Ah) | |
| Admissão da ferramenta | M14 | |
| Diâmetro máx. do cesto misturador | mm 120 | |
| Peso de acordo com «EPTA-procedure 01/2003» | kg 4,1 | |
| Peso do acumulador de– AP 18.0/2,5– AP 18.0/5,0 | kgkg | 0,420,72 |
Panorâmica da máquina
1 Cesto misturador
2 Cabeça de engrenagem
3 Placa de características *
4 Carcaça do motor com 2 punhos
5 Batente de impacto e de encosto
6 Módulo recetor para o acumulador
7 Botão de ligar/desligar
8 Botão de retenção
9 Veio de acionamento
10 Interruptor para prévia seleção das rotações
11 Interruptor para a seleção da velocidade
a) 2.ª velocidade e bloqueio do veio
12 Acumulador de iões de lítio (2,5 Ah ou 5,0 Ah)
13 Tecla para desbloquear o acumulador
14 Indicação do estado do acumulador
Para sua segurança
AVISO!
Ler antes da utilização da ferramenta elétrica e proceder em conformidade:
- estas Instruções de serviço,
- as instruções gerais de segurança para utilização de ferramentas elétricas na documentação anexa (textos n.º: 315.915),
- as regras e as normas em vigor para prevenção contra acidentes no local de utilização.
Esta ferramenta elétrica foi fabricada de acordo com o estado atual da técnica e com as regras técnicas de segurança reconhecidas. No entanto, na sua utilização, podem existir riscos para a vida e a integridade física do utilizador ou de terceiros ou ocorrer danos na máquina ou noutros bens. A ferramenta elétrica só deve ser utilizada
– de acordo com as disposições legais,
– em perfeita situação de segurança técnica.
As avarias que prejudiquem a segurança devem ser imediatamente eliminadas.
Utilização de acordo com as disposições legais
- para utilização profissional na indústria e em oficinas,
- para serrar metal, plástico e madeira,
- para serrar azulejos e cerâmica,
- para cortes a direito e curvos,
- para cortar tubos,
- para a utilização com a ferramenta adequada para tal e recomendada pelo fabricante para este aparelho.
Indicações de segurança para serras de sabre
- Segure a ferramenta elétrica com ambas as mãos nos punhos previstos para o efeito. Uma perda de controlo pode dar origem a ferimentos.
Para evitar uma atmosfera perigosa, providencie uma boa ventilação ao misturar substâncias inflamáveis. Os vapores que se formam podem ser inalados ou inflamar-se devido às faíscas geradas pela ferramenta elétrica.
- Não misture produtos alimentares. As ferramentas elétricas e respetivas ferramentas de trabalho não foram concebidas para processar alimentos.
■ Mantenha o cabo de alimentação afastado da área de trabalho. O cabo pode enrolar-se no cesto misturador.
■ Assegure que o recipiente de mistura é colocado numa posição estável e segura. Se o recipiente não estiver devidamente seguro, pode mover-se inesperadamente.
■ Tenha atenção para que não salpique nenhum líquido para a estrutura da ferramenta elétrica. A penetração de líquido na ferramenta elétrica pode causar danos e choques elétricos.
■ Siga as instruções e indicações de segurança relacionadas com o material a misturar. O material a misturar pode ser prejudicial à saúde.
Se a ferramenta elétrica cair no material a misturar, desligue imediatamente a ficha da tomada e mande verificar a ferramenta elétrica por um técnico qualificado. Agarrar no recipiente com a ferramenta elétrica ainda ligada à tomada pode causar um choque elétrico.
■ Durante o processo de mistura, não meta as mãos no recipiente de mistura, nem introduza quaisquer outros objetos. O contacto com o cesto misturador pode causar lesões graves.
A ferramenta elétrica só deve arrancar e parar dentro do recipiente de mistura. O cesto misturador pode rodar de forma descontrolada ou torcer-se.
- Não processe materiais que representem perigo de explosão (p. ex., solventes facilmente inflamáveis). As ferramentas elétricas produzem faíscas e os vapores gerados podem inflamar-se.
Uso e conservação de ferramentas a bateria
Carregue as baterias apenas com o carregador especificado pelo fabricante. Um carregador apropriado para um determinado tipo de baterias pode criar risco de incêndio se for utilizado com outras baterias.
■ Utilize ferramentas elétricas apenas com baterias especificamente concebidas para elas. A utilização de outras baterias pode criar risco de ferimentos e incêndio.
■ Quando a bateria não é utilizada, mantenha-a afastada de outros objetos metálicos, como clipes de papel, moedas, chaves, pregos, parafusos ou outros pequenos objetos de metal que possam estabelecer uma ligação entre um terminal e outro. Curto-circuitar os polos da bateria em simultâneo pode causar queimaduras ou um incêndio.
■ Em caso de manuseamento incorreto, pode sair líquido da bateria; evite o contacto. No caso de contacto acidental, lave com água. Se o líquido entrar em contacto com os olhos, procure auxílio médico adicional. O líquido que sai da bateria pode causar irritações ou queimaduras.
Não use uma bateria ou ferramenta que estejam danificadas ou alteradas. As baterias danificadas ou alteradas podem apresentar um comportamento imprevisível, dele resultando um incêndio, explosão ou risco de ferimentos.
Não exponha a bateria ou a ferramenta ao fogo ou a temperaturas excessivas. A exposição ao fogo ou a temperaturas superiores a 130 °C pode causar uma explosão.
i INDICAÇÃO! A indicação de temperatura "130 °C" pode ser substituída pela indicação de temperatura "265 °F".
■ Siga todas as instruções de carregamento e não carregue a bateria ou a ferramenta fora do intervalo de temperatura especificado nas instruções. Um carregamento inadequado ou a temperaturas fora do intervalo especificado pode danificar a bateria e aumentar o risco de incêndio.
Manutenção
■ Mande efetuar a manutenção da sua ferramenta elétrica por um técnico qualificado, usando apenas peças de substituição idênticas. Desta forma, assegura a manutenção da segurança da ferramenta elétrica.
Nunca efetue a manutenção de baterias danificadas. A manutenção de baterias danificadas só deve ser realizada pelo fabricante ou por prestadores de serviços autorizados.
Ruído e vibração
Os valores de ruído e de vibração foram apurados de acordo com a EN 62841. O nível de ruído de valorização A do aparelho comporta, normalmente: - Pressão acústica L pA : 73 dB(A); - Potência acústica L WA : 84 dB(A); - Insegurança K: 3 dB. Valor total das vibrações (ao misturar materiais minerais com viscosidade média): - Valor de emissão a _h : <2,5 m/s - Insegurança K: 1,5 m/s
AVISO! Os valores de medição indicados são válidos para aparelhos novos. Na utilização diária, os valores de ruído e de oscilação alteram-se.
i INDICAÇÃO!
O nível de vibrações indicado nestas instruções foi medido em conformidade com um processo de medição normalizado na EN 62841 e pode ser utilizado para a comparação de ferramentas elétricas entre si. Este processo também é adequado para uma estimativa provisória da carga de vibrações.
O nível de vibrações indicado representa as principais utilizações da ferramenta elétrica. No entanto, se a ferramenta elétrica for aplicada noutras situações com ferramentas de aplicação diferentes ou com insuficiente manutenção, o nível de vibrações também pode ser diferente. Isto pode aumentar claramente a carga das vibrações durante o período global de trabalho.
Para uma estimativa exata da carga das vibrações, também devem ser considerados os tempos em que o aparelho está desligado ou, embora estando a funcionar, não está, de facto, em utilização.
Isto pode reduzir claramente a carga das vibrações durante o período global de trabalho.
Determine medidas de segurança adicionais para proteger o utilizador do efeito das vibrações, como, por exemplo: manutenção da ferramenta elétrica e das ferramentas aplicadas, manutenção das mãos quentes, organização dos ciclos de trabalho.
CUIDADO!
Com um nível de pressão acústica superior a 85 dB(A), deve usar-se proteção auditiva.
Instruções de utilização
AVISO!
Antes de qualquer intervenção na ferramenta elétrica, retirar o acumulador do aparelho.
Antes da colocação em funcionamento
Desembalar o misturador e verificar, se o fornecimento está completo ou se existem danos.
INDICAÇÃO!
Os acumuladores, na altura do fornecimento, não têm a carga completa. Antes do primeiro funcionamento, carregar os acumuladores completamente. Para o efeito, consultar as Instruções de serviço do carregador.

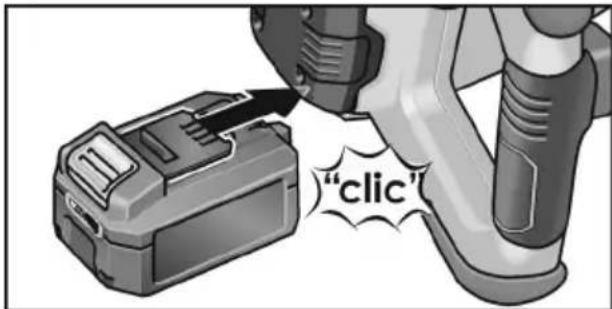

Aplicar/substituir o acumulador


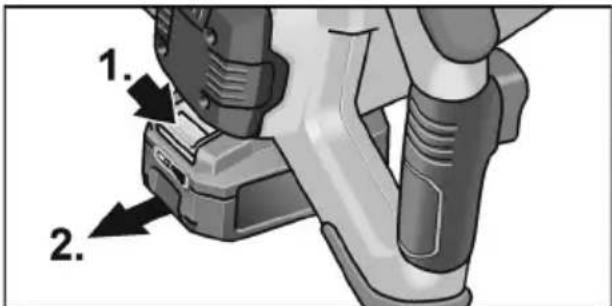

1. 2.Para desmontar, pressionar a tecla de desbloqueio (1.) e retirar o acumulador (2.).
ATENÇÃO!
No caso de não utilização, proteger os contactos do acumulador. Peças metálicas soltas podem provocar curto-circuitos nos contactos, existindo perigo de explosão e incêndio!

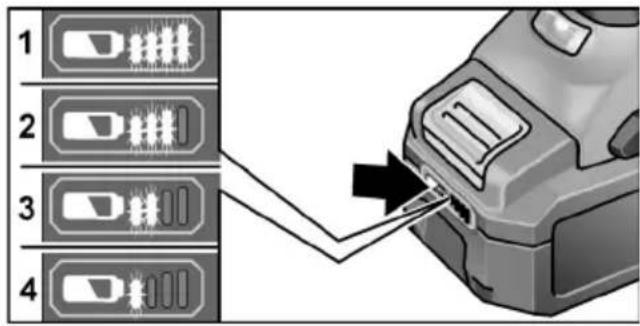

■ Premindo a tecla, pode verificar-se o estado de carga no LED de indicação do estado do acumulador.
i INDICAÇÃO!
Respeite as instruções de carregamento do acumulador apresentadas nas Instruções de serviço do carregador.
Montar/substituir o cesto misturador Aparelhos com bloqueio do veio
■ Premir o bloqueio e rodar o interruptor para seleção da velocidade para a esquerda, para a posição (1.).
■ Aparafusar o cesto misturador no veio de acionamento (2.).
■ Apertar o cesto misturador com uma chave de boca de abertura 22 (3.).
Executar a desmontagem por ordem inversa.

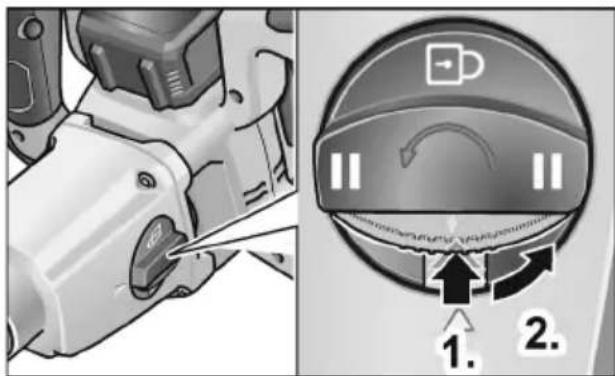

Seleção da velocidade
ATENÇÃO!
Mudar de velocidade apenas com o motor parado.
■ Premir o bloqueio (1.) e rodar o interruptor para a seleção da velocidade para a esquerda, para a posição necessária (2.).

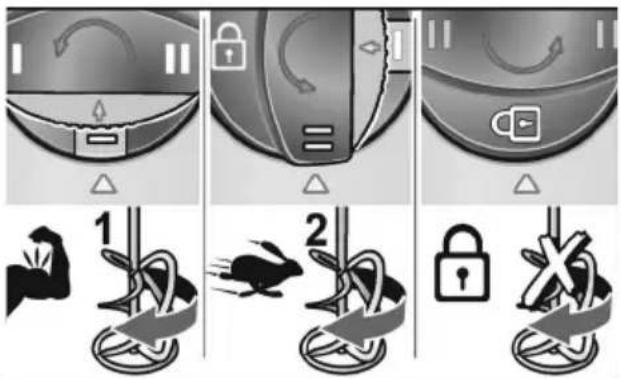

2 velocidades e bloqueio do veio:
I Posição de trabalho com binário superior
II Posição de trabalho com número de rotações superior
Bloqueio do veio para substituição do cesto misturador

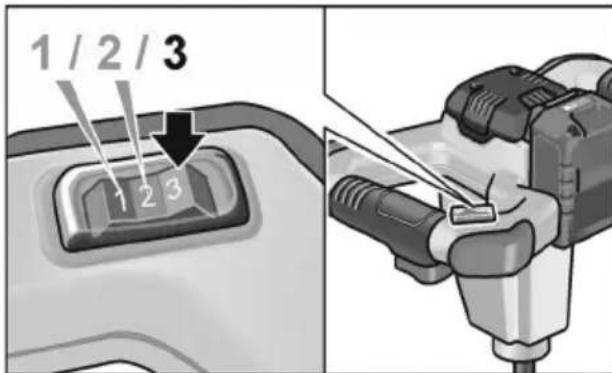

Regulação das rotações
Para regular as rotações de trabalho máximas, colocar o interruptor para prévia seleção das rotações na posição pretendida.
| 1 210 320 | ||
| 2 325 490 | ||
| 3 530 780 |
Ligar e desligar

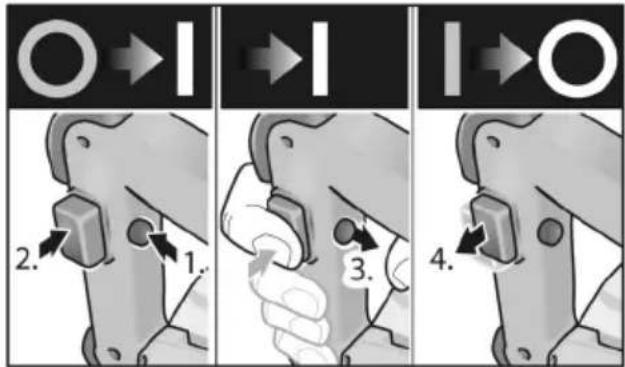

Funcionamento descontínuo sem engrenamento
Primeiro, accionar o bloqueio de ligação (1.). Depois, premir o interruptor e mantê-lo premido (2.). Libertar o bloqueio de segurança (3.).


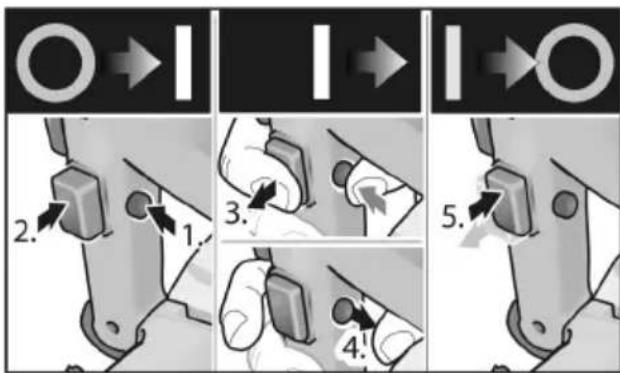

Funcionamento contínuo com engrenamento
Primeiro, accionar o bloqueio de ligação (1.) e, depois, o interruptor, mantendo-o premido (2.).
Para engrenar, manter o botão de retenção premido e libertar o interruptor (3.). Libertar o bloqueio de segurança4.).
Para desligar, premir o interruptor brevemente e, depois, soltá-lo (5.).
i INDICAÇÃO!
Se, depois de ligar, o misturador não rodar:
- Desligar o aparelho (soltar o engate premindo o interruptor).
- Rodar o cesto misturador 45° à mão.
- Voltar a ligar o aparelho.

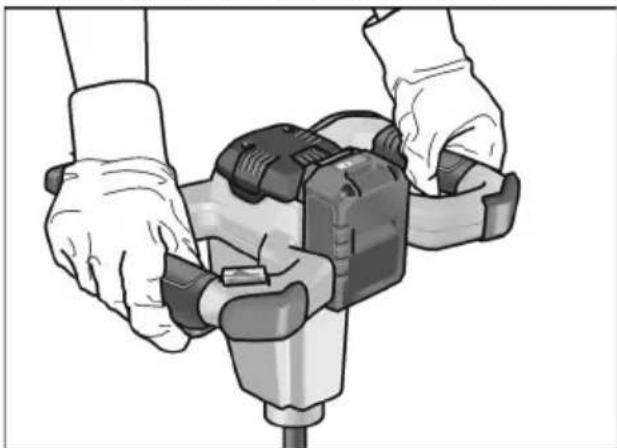

Indicações sobre trabalho
■ Depois de desligado, o cesto misturador ainda funciona por inércia durante um breve momento.
Se o cesto misturador em funcionamento tocar numa superfície, isso pode provocar um contragolpe.
■ Apenas ligar o aparelho após o cesto misturador estar coberto pela mistura a mexer, premindo lentamente o interruptor e aguardar até o aparelho alcançar o número de rotações máximo.
■ Durante as pausas no trabalho, pousar o aparelho sobre os batentes de encosto.
Proteção contra sobrecarga
i INDICAÇÃO!
Em caso de sobrecarga ou sobreaquecimento em funcionamento contínuo, o aparelho desliga-se. Para continuar a trabalhar é necessário desligar o aparelho e voltar a ligá-lo. Mais informações sobre os produtos do fabricante no site www.flex-tools.com.
Manutenção e tratamento
AVISO!
Antes de qualquer intervenção no misturador, desligar a ficha da tomada de corrente.
Limpeza
■ Limpar regularmente o aparelho e as ranhuras de ventilação.
■ Limpar o interior da estrutura com motor regularmente, com ar comprimido seco.
■ Limpar o cesto misturador imediatamente após a utilização. Não deixar secar o material misturado.
Carregador
AVISO!
Antes de qualquer intervenção, desligar a ficha da tomada. Não utilizar água ou produtos de limpeza líquidos.
- Eliminar a sujidade e o pó da estrutura do aparelho com um pincel ou um pano seco.
Engrenagem
i INDICAÇÃO
Não desapertar os parafusos da cabeça de engrenagem durante o período de garantia. Se esta indicação não for respeitada, expiram as obrigações de garantia do fabricante.
Reparações
As reparações devem ser executadas, exclusivamente, por Serviços Técnicos autorizados pelo fabricante.
Peças de substituição e acessórios
No catálogo do fabricante poderá obter mais informação sobre os cestos misturadores para os diversos âmbitos de aplicação e sobre outros acessórios.
Desenhos de explosão e listas de peças de reparação podem ser consultados na nossa Homepage: www.flex-tools.com
Indicações sobre reciclagem
AVISO!
As ferramentas elétricas fora de serviço devem ser inutilizadas antes de serem eliminadas:
- ferramentas elétricas com conexão à rede por remoção do cabo de rede,
- ferramentas elétricas com acumulador por remoção do acumulador.
Só para os países da UE.
Não coloque as ferramentas elétricas no lixo doméstico!
Em conformidade com a Diretiva Europeia 2012/19/UE sobre aparelhos elétricos e eletrónicos usados e com a transposição para o Direito Nacional, as ferramentas elétricas usadas têm de ser reunidas separadamente e encaminhadas para o reaproveitamento sem poluição do meio ambiente.
Recuperação de matérias-primas em vez de eliminação de resíduos.
O aparelho, os acessórios e a embalagem devem ser encaminhados para reaproveitamento compatível com o meio ambiente. A identificação dos componentes de plástico permite a correta separação para reciclagem.
AVISO!
Não deitar acumuladores/baterias no lixo doméstico, para o fogo ou para a água. Não abrir acumuladores já inutilizados.
Só para os países da UE:
De acordo com a diretiva 2006/66/CE, acumuladores/baterias com defeito ou fora de uso têm de ser reciclados.
i INDICAÇÃO!
Informe-se sobre possibilidades de reciclagem junto do agente especializado!
Conformidade C€
Declaramos, sob nossa inteira responsabilidade, que o produto descrito em
«Caraterísticas técnicas» se encontra em conformidade com as normas e os documentos normativos seguintes:
EN 62841 de acordo com as determinações das diretivas 2014/30/UE, 2006/42/CE, 2011/65/UE.
Responsável pela documentação técnica:
Exclusão de responsabilidades
O fabricante e seus representantes não se responsabilizam por danos e perda de lucros, resultantes de uma interrupção do negócio provocada pelo produto ou pela impossibilidade de utilização do mesmo.
O fabricante e seus representantes não se responsabilizam por danos provocados por uma utilização inadequada ou em conjugação com produtos de outros fabricantes.
