MANUAL DE UTILIZARE MXE 18.0-EC Flex
Simboluri pe aparat 164
Date tehnice 164
Dintr-o singură privire 165
Pentru siguranța Dvs. 166
Zgomot și vibrație 167
Instrucțiune de utilizare ..... 168
Întreținere și îngrijire 171
Indicații de salubrizare ..... 171
Conformitatea (€ 172
Excluderea răspunderii 172
Simboluri folosite
AVERTIZARE!
Înseamnă un pericol care amenință direct. În cazul în care nu se acordă atenție acestei indicatii există amenințarea cu moartea sau răniri grave.
ATENTIE!
Înseamnă o posibilă situație periculoasă. În cazul în care nu se acordă atenție acestei indicații pot avea loc răniri sau pagube materiale.
INDICATIE
Înseamnă sfaturi utile de aplicare și informații importante.
Simboluri pe aparat
Înainte de punerea în funcțiune citiți Instrucțiunea de utilizare!
Purtați căști antifonice!
Indicație de salubrizare pentru aparatul vechi (vezi pagina 171)!
Date tehnice
| Agitator MXE 18.0-EC | ||
| Turația de mers în gol– Treapta 1– Treapta a 2-a | U/minU/minU/min | --210/325/530320/490/780 |
| Acumulator AP 18.0 (2,5 Ah)AP 18.0 (5,0 Ah) | ||
| Filetul spindelului M14 | ||
| Diametrul maximal malaxorului | mm 120 | |
| Greutatea corespunzătoare „EPTA-procedure 01/2003“ | kg 4,1 | |
| Masă accumulator– AP 18.0/2,5– AP 18.0/5,0 | kgkg | 0,420,72 |
Dintr-o singură privire
1 Malaxor
2 Cap de transmisie
3 Plăcuță de fabricație *
4 Carcasă motor cu 2 mânere
5 Tampon de impact și depunere
6 Locaşul de inserare pentru acumulator
7 Comutator de pornire/oprire
8 Buton de blocare
9 Ax de actionare
10 Comutator pentru preselectarea turației
11 Comutator pentru selectarea treptei de viteză
a) 2 trepte și blocare a axului
12 Acumulator Li-Ion (2,5 Ah / 5,0 Ah)
13 Tastă de deblocare pentru acumulator
14 Indicator pentru starea accumulatorului
* nereprezentată
Pentru siguranța Dvs.
AVERTIZARE!
Înainte de folosirea sculei electrice, citiți și urmati:
- Prezenta instructiune de operare,
- „Indicații generale de securitate” privind lucrul cu sculele electrice, din caietul atașat (nr. material scris: 315.915),
- Regulile și prevederile de protectie împotriva accidentelor valabile în locul de utilizare.
Această sculă electrică este construită conform nivelului de actualitate tehnică și regulilor tehnice de securitate consacrate. Cu toate acestea, în folosirea acestuia pot apărea pericole pentru integritatea corporală și pentru viața utilizatorului sau a terților, respectiv prejudicii la mașină sau la alte bunuri materiale.
Scula electrică se va folosi numai
- conform destinatiei,
- într-o stare tehnică de siguranță impecabilă.
Înlăturați imediat defecțiunile care afectează securitatea.
Folosire conform destinatiei
Agitatorul este destinat utilizării
– pentru utilizarea în industrie și meșteșuguri,
- cu malaxoare cu formă și dimensiuni corespunzătoare,
– pentru malaxarea materialelor lichide cu vâscozitate redusă, precum vopsele, lacuri, adezivi, tencuieli ușoare, rășini,
– pentru malaxarea materialelor cu vâscozitate mare, precum tencuială, mortar, calcar, șape, material de șpăcluit etc.,
– pentru malaxarea materialelor tenace și lipicioase cu vâscozitate mare, precum adezivi, rășini, materiale de etanșare și izolare etc.,
- împreună cu malaxoare și accesorii care sunt specificate în acest manual sau recomandate de producător.
Nu utilizati agitatorul pentru malaxarea produselor alimentare.
Instrucțiuni de siguranță
AVERTIZARE!
Instructiunile, figurile și specificațiile pentru scula electrică inclusă în pachetul de livrare. Nerespectarea indicatiilor de avertizare și a instructiunilor poate provoca electrocutare, incendii și/sau răniri grave. Păstrați toate indicatiile de siguranță și instructiunile în vederea utilizărilor viitoare.
■ Tineți scula electrică cu ambele mâini de mânerul prevăzut în acest scop.
Pierderea controlului se poate solda cu răniri.
Asigurați o ventilație suficientă pentru a evita crearea unei atmosfere periculoase în cazul amestecului de substanțe inflamabile. Acumulările de vapori pot fi inhalate sau se pot aprinde în urma contactului cu scânteile generate de scula electrică.
Nu malaxați alimente. Scula electrică și accesoriiile acestea nu sunt destinate procesării de alimente.
Cablul de alimentare electrică trebuie ținut la distanță față de suprafața de lucru. Cablul de alimentare electrică se poate prinde în malaxor.
Asigurați-vă că recipientul de malaxare este așezat pe un suport ferm și sigur. Un recipient asigurat necorespunzător se poate deplasa brusc.
■ Aveți grijă ca lichidele să nu fie împròcate pe suprafața carcasei sculei electrice. Lichidul infiltrat în interiorul sculei electrice poate duce la deteriorări și electrocutare.
■ Urmați indicațiile și instrucțiunile privind siguranța pentru materialul de malaxat. Materialul de malaxat poate fi nociv pentru sănătate.
Dacă scula electrică cade în materialul de malaxat, scoateți imediat fișa de rețea și solicitați verificarea sculei electrice de către o persoană calificată. Căderea în recipient a sculei electrice încă conectate la priză poate duce la electrocutare.
În timpul procesului de malaxare nu introduceti mâinile sau obiecte în recipientul de malaxare. Contactul cu malaxorul se poate solda cu răniri grave.
■ Porniți și opriți scula electrică numai în timp ce aceasta se află în recipientul de malaxare. Malaxorul se poate roti în mod necontrolat sau se poate îndoi.
■ Nu prelucrați materiale explozive (de exemplu, solventi ușor inflamabili). Sculele electrice generează scântei care pot aprinde vaporii rezultați.
Utilizarea și îngrijirea sculei cu acumulator
■ Reîncărcați numai cu încărcătorul specificat de producător. Un încărcător care este adecvat pentru un singur tip de accumulator poate prezenta un pericol de incendiu atunci când este utilizat cu un accumulator de alt tip.
Utilizați sculele electrice numai cu accumulatori special concepuți pentru acestea. Utilizarea oricărui alt tip de accumulator poate crea un pericol de rănire și incendiu.
Când accumulatorul nu este utilizat, mentineți-l la distanță față de alte obiecte metalice, precum cleme pentru hârtie, monede, chei, cuie, şuruburi sau alte obiecte metalice de dimensiuni mici care pot realiza o conexiune de la o bornă la alta. Scurtcircuitarea simultană a bornelor accumulatorului se poate solda cu arsuri sau incendiu.
În cazul utilizării agresive, lichidul din interiorul accumulatorului se poate scurge; evitați contactul cu acesta. În cazul contactului accidental cu acesta, clătiți cu apă zona afectată. În cazul contactului lichidului cu ochii, consultați de asemenea un medic. Lichidul scurs din accumulator poate cauza iritații sau arsuri.
Nu utilizați un accumulator sau o sculă care prezintă deteriorări sau modificări. Acumulatorii deteriorați sau modificați pot avea un comportament imprevizibil care se poate solda cu incendiu, explozie sau pericol de rănire.
Nu expuneți un accumulator sau o sculă la flăcări sau temperaturi excesive.
Expunerea la flăcări sau temperaturi de peste 130 °C poate cauza o explozie.
i INDICATIE
Temperatura de „130 °C” poate fi înlocuită cu temperatura de „265 °F”.
■ Urmați toate instrucțiunile privind încărcarea și nu încărcați acumulatorul sau scula la temperaturi din afara intervalului specificat în cadrul instrucțiunilor. Încărcarea necorespunzătoare sau la temperaturi din afara intervalului specificat se poate solda cu deteriorarea acumulatorului și creșterea pericolului de incendiu.
Servisarea
■ Servisarea sculei dumneavoastră electrice trebuie să fie efectuată de către o persoană calificată și care utilizează numai piese de schimb identice cu cele înlocuite. Astfel se va asigura menținerea siguranței sculei electrice.
Nu servisați niciodată accumulatori deteriorați. Servisarea accumulatorilor trebuie să fie efectuată numai de producător sau de către partenerii de service autorizați.
Zgomot și vibrație
Valorile zgomotului și vibrației au fost determinate conform EN 62841. Nivelul de zgomot evaluat după curba de filtrare A pentru aparat este în variantă standard:
– Presiunea acustică L _pA : 73 dB(A);
- Puterea acustică LWA: 84 dB(A);
- Incertitudine K: 3 dB.
Valoarea totală a vibrațiilor (la agitarea substanțelor minerale cu vâscozitate medie):
- Valoarea emisiei a_h : <2,5 m/s
- Incertitudine K: 1,5 m/s ^2
AVERTIZARE!
Valorile de măsură indicate sunt valabile numai pentru aparate noi. La utilizarea zilnică valorile zgomotului și vibrației se modifică.
INDICATIE
Nivelul vibrației indicat în aceste instrucțiuni a fost măsurat conform unei proceduri de măsurare normate în EN 62841 și poate fi folosit pentru compararea uneltelor electrice între ele. El este indicat și pentru o apreciere aproximativă a încărcării cu vibrații. Nivelul de vibrație indicat reprezintă aplicațiile principale ale uneltei electrice.
Dacă unealta electrică este utilizată pentru alte aplicații, cu scule de schimb care se abat sau care sunt insuficient întreținute, nivelul de vibrații se poate abate. Aceasta poate mări consi-derabil încărcarea cu vibrații în întreg timpul de lucru.
Pentru o apreciere corectă a încărcării cu vibrații ar trebui luat în considerare și timpul în care aparatul a fost oprit sau funcționează fără să fie utilizat efectiv. Aceasta poate reduce considerabil încărcătura de vibrații pe timpul de lucru total.
Stabiliți măsuri de siguranță suplimentare pentru protecția deserventului înainte de acțiunea vibrațiilor ca de exemplu: întreținerea uneltei electrice și a sculelor de schimb, ținerea mâinilor calde, organizarea proceselor de lucru.
ATENTIE!
La o presiune acustică de peste 85 dB(A) purtați protectie pentru auz.
Instrucțiune de utilizare
AVERTIZARE!
Scoateți acumulatorul din aparat înainte de efectuarea de lucrări asupra sculei electrice.
Înaintea punerii în funcțiune
Dezambalați agitatorul și verificați dacă există componente lipsă sau dacă s-au produs deteriorări în timpul transportului.
INDICATIE!
Accumulatoarele nu sunt încărcate complet la livrare. Înainte de prima punere în funcțiune, încărcați complet acumulatoarele. Pentru aceasta, consultați manualul de utilizare al încărcătorului.
Introducerea/schimbarea acumulatorului


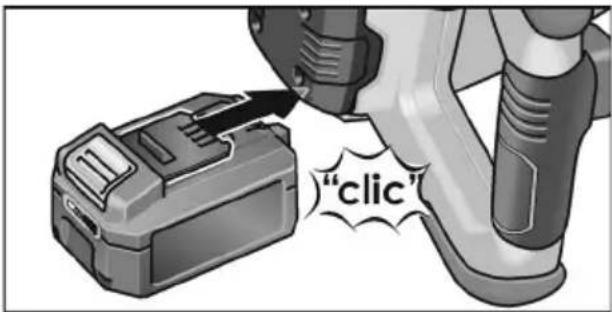

"click"■ Apăsați acumulatorul încărcat până la fixarea completă în poziție în scula electrică


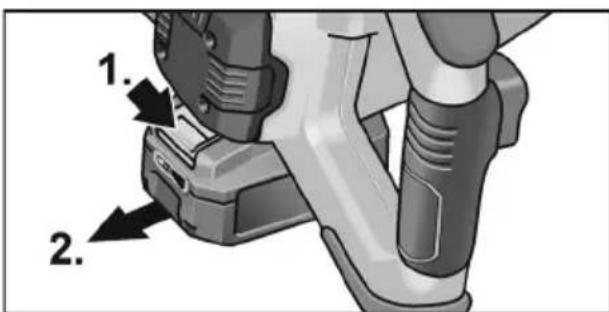

1. 2.■ Pentru extragere, apăsați tasta de deblocare (1.) și extrageți acumulatorul (2.).
PRECAUTIE!
În caz de nefolosire, protejați contactele acumulatorului. Particulele metalice desprinse pot scurtcircuita contactele și apare pericol de explozie și de incendiu!

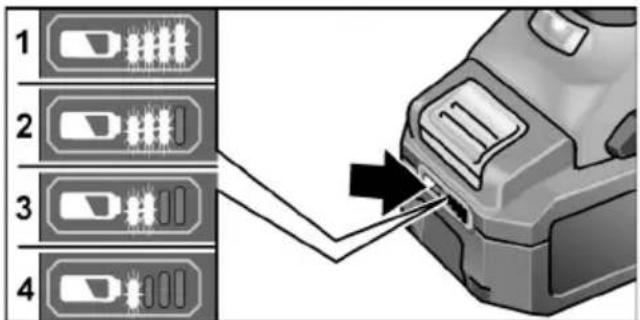

Starea de încărcare a accumulatorului
■ Prin apăsarea tastei, cu ajutorul LED-urilor de la indicatorul pentru starea accumulatorului se poate verifica starea de încărcare.
Afişajul se stinge după 5 secunde.
i INDICATIE!
Respectați indicațiile privind încărcarea acumulatoarelor din cadrul instrucțiunilor de utilizare ale încărcătoarelor.
Montarea/înlocuirea malaxorului Aparate cu funcție de blocare a axului
■ Apăsați blocatorul și rotiți în sens antiorar comutatorul pentru selectarea treptei de viteză la treapta (1.).
Înşurubați malaxorul pe axul de actionare (2.).
Strângeti ferm malaxorul cu o cheie fixă cu deschiderea de 22 (3.).
Executați demontarea în ordine inversă.
Selectarea treptei de viteză
ATENTIE!
Efectuați schimbarea treptei de viteză numai cu motorul oprit.

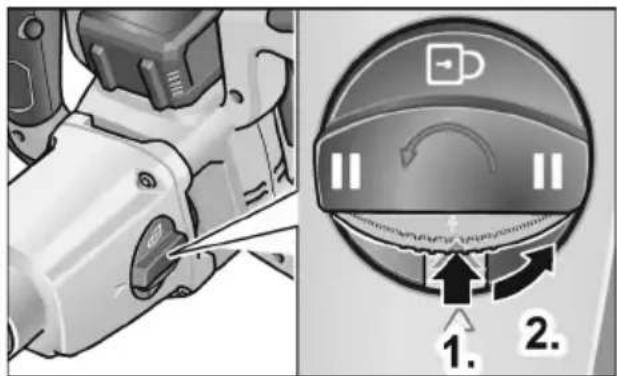

■ Apăsați blocatorul (1.) și rotiți în sens antiorar comutatorul pentru selectarea treptei de viteză la treapta necesară (2.)

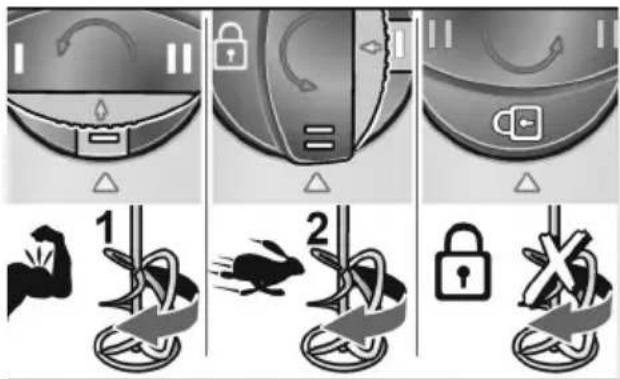

2 trepte și funcție de blocare a axului: I Treaptă de lucru cu cuplu mai mare II Treaptă de lucru cu turație mai mare Blocare a axului pentru schimbarea malaxorului

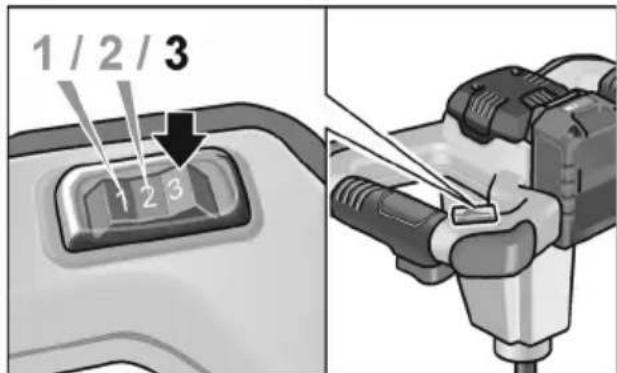

■ Pentru reglarea turației maxime de lucru, fixați la treapta dorită comutatorul pentru preselectarea turației.
| 1 210 320 | ||
| 2 325 490 | ||
| 3 530 780 |
Pornirea și oprirea

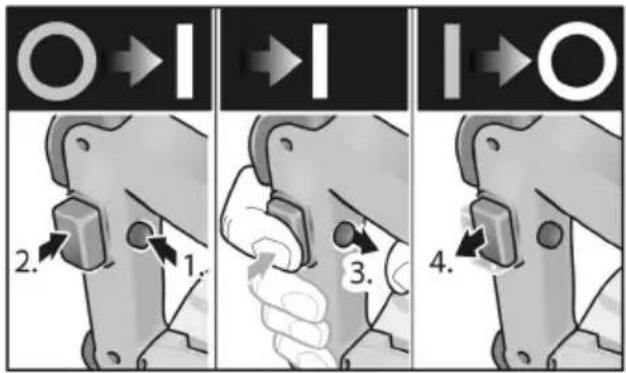

Scurtă funcționare fără fixare
■ Apăsați și țineți strâns piedica de pornire.
■ Apăsați comutatorul.


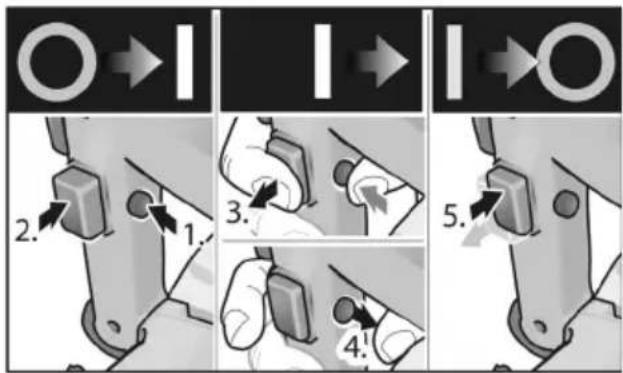

Functionare de durată cu fixare
■ Apăsați și țineți strâns piedica de pornire.
■ Apăsați și țineți strâns comutatorul.
■ Apăsați butonul de blocare.
■ Pentru deconectare apăsați scurt comutatorul și eliberați-l.
i INDICATIE
Dacă agitatorul nu se rotește după conectare:
- Deconectați aparatul (decuplați-l din poziție prin apăsarea comutatorului).
- Rotiti manual malaxorul la 45°.
- Conectati din nou aparatul.

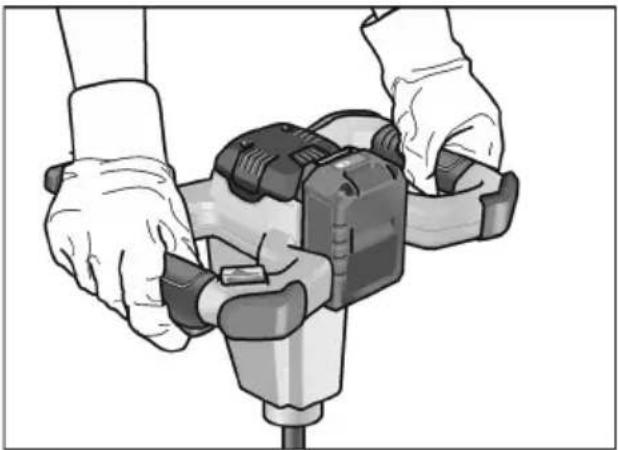

Indicații de lucru
■ După deconectare, malaxorul continuă să funcționeze pentru scurt timp.
■ Dacă malaxorul aflat în funcțiune atinge o suprafață, se poate produce un recul.
- Conectați aparatul prin apăsarea lentă a comutatorului doar după pătrunderea malaxorului în amestecul care trebuie malaxat și așteptați până când aparatul atinge turația maximă.
În pauzele de lucru, amplasați aparatul pe tampoanele de depunere.
Dispozitivul de protecție la suprasarcină
i INDICATIE!
Opriți aparatul în cazul suprasolicitării sau supraîncălzirii acestuia în timpul funcționării. Pentru a continua să utilizați aparatul, opriți-l și reporniți-l.
Pentru informații suplimentare privind produsele oferite de producător, accesati www.flex-tools.com.
Întreținere și îngrijire
AVERTIZARE!
Scoateți acumulatorul din aparat înainte de efectuarea de lucrări asupra sculei electrice.
Întreținere și îngrijire
■ Curățați aparatul și fantele de aerisire în mod regulat.
■ Suflați regulat interiorul carcasei cu aer sub presiune uscat.
Curățați malaxorul imediat după utilizare. Nu lăsați materialul de amestecat să se usuce.
Încărcătorul
AVERTIZARE!
Înaintea tuturor lucrărilor scoateți fișa de rețea. Nu utilizați apă sau detergent lichid.
Înlăturați murdăria și praful de pe carcasă cu o pensulă sau cu o cârpă uscată.
Transmisia
i INDICATIE
Nu desfaceti şuruburile de la capul de transmisie în timpul perioadei de garanție. În caz de nerespectare se sting obligațiile de garanție ale producătorului.
Reparații
Lăsați ca reparațiile să fie făcute exclusiv de un atelier de service pentru clienti autorizat de producător.
Piese de schimb și accesorii
În cataloagele producătorului sunt prezentate malaxoare pentru diverse domenii aplicative și alte accesorii.
Găsiți desene de ansamblu explodat și liste ale pieselor de schimb pe pagina noastră de internet: www.flex-tools.com:
www.flex-tools.com
Indicații de salubrizare
AVERTIZARE!
Sculele electrice ieşite din uz trebuie să fie aduse într-o stare inutilizabilă înainte de eliminarea ca deșeu separat:
- sculele electrice actionate de la rețea prin înlăturarea fișei de conexiune,
- sculele electrice actionate cu acumulatoare prin înlăturarea acumulatoarelor.
Numai pentru țările EU
Nu aruncați uneltele electrice la gunoiul menajer! Conform
Directivei Europene 2012/19/UE pentru aparatele electrice și electronice vechi și punerea în practică în legislația națională uneltele electrice uzate trebuie să se colecteze separat și trebuie predate unei refolosiri conforme cu mediul.
Recuperarea materiilor prime în loc de eliminarea ca deșeu separat.
Aparatul, accesoriiile și ambalajul trebuie să fie depuse la un centru de revalorificare, în conformitate cu prescripțiile de mediu. Piesele din plastic sunt marcate pentru reciclare pe categorii de material.
AVERTIZARE!
Nu aruncați acumulatoarele/bateriile la deșeuri menajere, în foc sau în apă. Nu deschideți acumulatoarele ieșite din uz.
Numai pentru țările EU
Conform Directivei Europene 2006/66/CE, accumulatorii/bateriile defecte sau consumate trebuie colectate separat și direcționate către o statie de reciclare ecologică.
i INDICATIE
Informați-vă la comerciantul de specialitate despre posibilitățile de salubrizare!
Conformitatea (€)
Noi declarațm pe proprie răspundere, că produsul descris în „Date tehnice” este în conformitate cu următoarele norme sau documente normative:
EN 62841 conform prevederilor
Responsabili pentru documente tehnice:
Excluderea răspunderii
Producătorul și reprezentantul său nu răspund pentru defecte și venitul nerealizat prin întreruperea activității, pe care le-a cauzat produsul sau o imposibilă utilizare a produsului.
Producătorul și reprezentantul său nu răspund pentru pagube produse prin utilizare necorespunzătoare sau în legătură cu produse ale altor producători.
