Tipo de produto	Barra de som
Marca	Samsung
Modelo	HW-C410
Dimensões (L x A x P)	641,0 x 66,5 x 107,0 mm
Peso	2,0 kg
Potência de saída nominal	20 W x 2
Alimentação	CA (tensão da rede elétrica)
Consumo em espera	0,5 W
Formatos de áudio suportados	LPCM 2ch, Dolby Audio (Dolby Digital), DTS
Entradas de áudio	1 x óptico (Digital Audio In), 1 x USB (5V 0,5A)
Conectividade sem fio	Bluetooth, NFC
Modos de som	Surround Sound, Standard
Equalizador	EQ 7 bandas (150 Hz - 10 kHz)
Funções de áudio	Sync (atraso de áudio 0-300 ms), Modo noturno, Aprimoramento de voz, DRC
Subwoofer	Não incluído, ajustável de -6 a +6
Compatibilidade USB	FAT16, FAT32, NTFS; arquivos MP3, WMA, AAC, WAV, FLAC
Instalação na parede	Possível (suporte opcional, parafusos M4)
Temperatura de operação	+5°C a +35°C
Umidade de operação	10% a 75%
Atualização de software	Via USB

Perguntas frequentes - HW-C410 SAMSUNG

Como conectar a barra de som à minha televisão?

Você pode conectar a barra de som via um cabo óptico (não fornecido) conectando as portas DIGITAL AUDIO IN (OPTICAL) da barra e OPTICAL OUT da televisão. Em seguida, selecione o modo Digital Audio In na barra. Para uma conexão sem fio, use o Bluetooth: pressione o botão PAIR do controle remoto e selecione [AV]Soundbar C4-Series nas configurações Bluetooth da televisão.

A barra de som não liga, o que fazer?

Verifique se o cabo de alimentação está corretamente conectado à barra e à tomada. Se o problema persistir, desconecte e reconecte o cabo de alimentação. A barra de som liga automaticamente após 4 a 6 segundos depois de conectada.

Como ajustar o volume dos graves (subwoofer)?

Use o botão WOOFER no controle remoto para ajustar o nível dos graves de -6 a +6. Pressione o botão para cima ou para baixo para aumentar ou diminuir. O ajuste padrão é 0.

Por que o som está atrasado em relação à imagem?

Use a função Sync nas configurações de áudio. Pressione o botão SOUND CONTROL do controle remoto, selecione Sync e ajuste o atraso de 0 a 300 ms com os botões para cima/baixo. Esta função não está disponível no modo USB ou Bluetooth.

Como usar a função NFC para conectar um smartphone?

Ative o NFC no seu smartphone e coloque-o na área de detecção NFC localizada na parte superior da barra de som (logotipo NFC). A conexão Bluetooth será estabelecida automaticamente. Certifique-se de que a tela do smartphone esteja ativa.

Quais formatos de áudio são suportados via USB?

A barra de som suporta os formatos MP3, WMA, AAC (arquivos .aac/.m4a), WAV e FLAC. As taxas de amostragem variam conforme o formato (ex: MP3 de 32 a 48 kHz, WAV até 192 kHz).

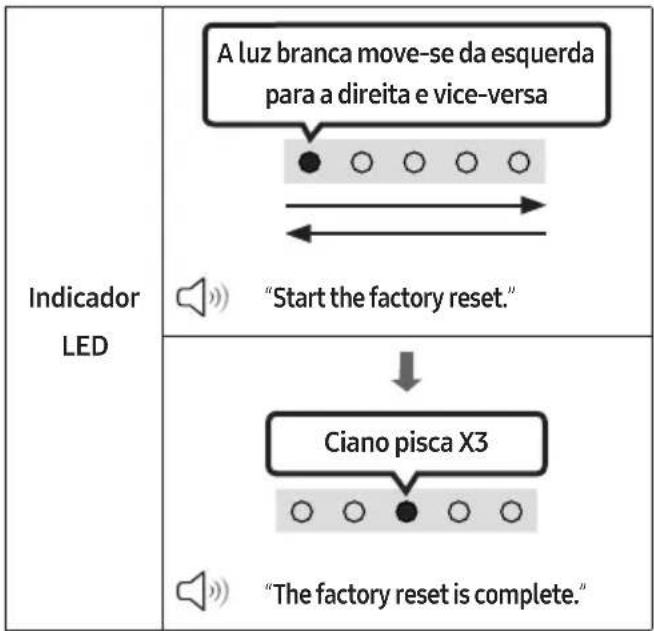

Como redefinir a barra de som?

Ligue a barra de som e mantenha pressionados simultaneamente os botões - e + (Volume) no painel superior por pelo menos 5 segundos. O LED branco se moverá da esquerda para a direita e piscará em ciano 3 vezes para confirmar a redefinição. Todas as configurações serão apagadas.

O controle remoto não funciona, o que fazer?

Aponte o controle remoto diretamente para a barra de som. Substitua as pilhas por pilhas novas (AAA x 2). Se o problema persistir, verifique se nenhum obstáculo bloqueia o sinal infravermelho.

Como atualizar o software da barra de som?

Baixe o arquivo de atualização mais recente do site da Samsung (samsung.com) em um pendrive vazio (formato FAT32). Conecte o pendrive na porta USB da barra desligada, ligue-a e selecione a fonte USB. A atualização inicia automaticamente e dura cerca de 2 minutos. Não desconecte o aparelho durante a atualização.

Como ativar o modo noturno (Modo noturno)?

Pressione o botão SOUND CONTROL do controle remoto e selecione Modo noturno com os botões para cima/baixo. Este modo reduz o volume enquanto melhora a clareza dos diálogos, ideal para uso noturno.

MANUAL DE UTILIZADOR HW-C410 SAMSUNG

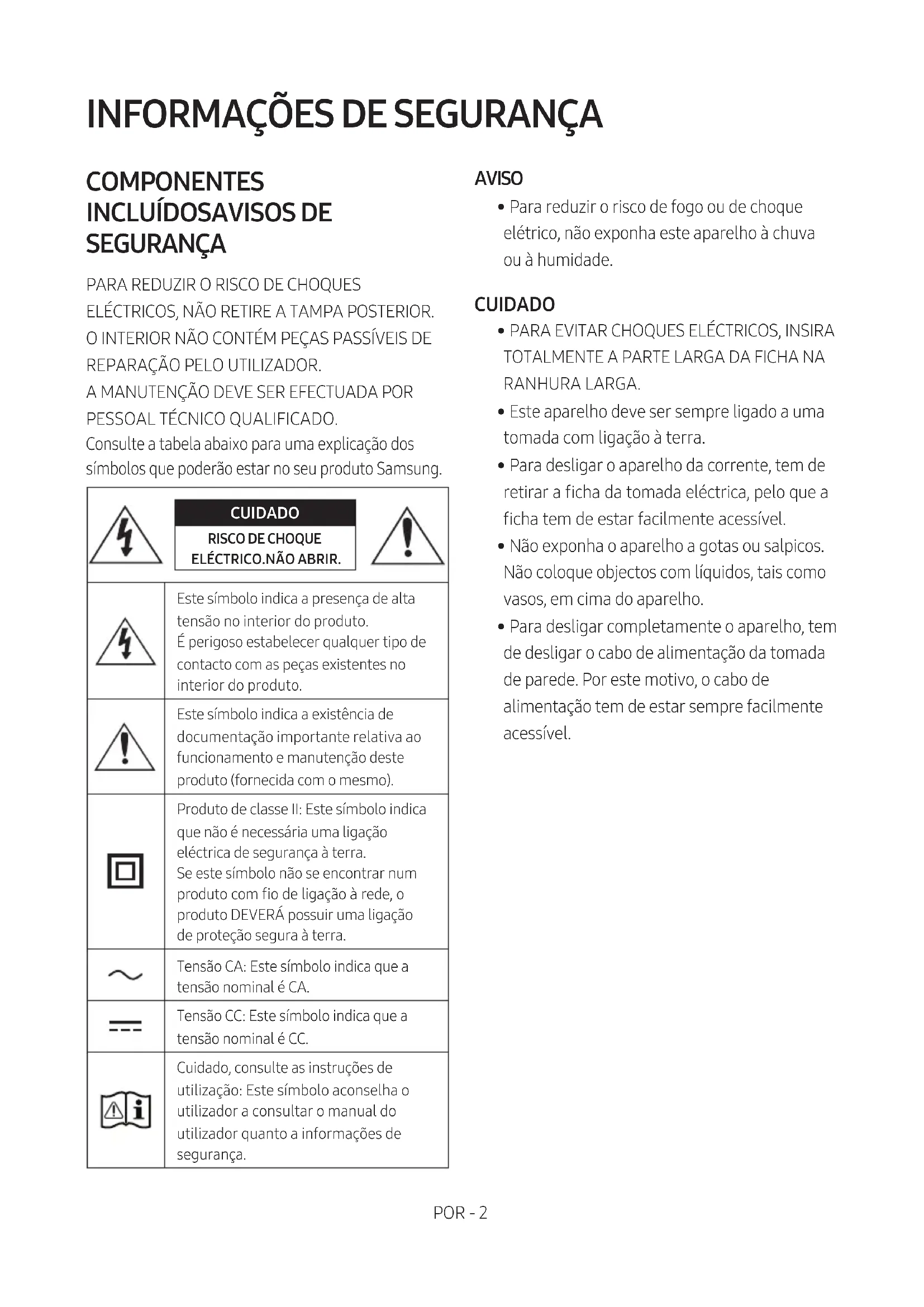

PARA REDUZIR O RISCO DE CHOQUES ELÉCTRICOS, NÃO RETIRE A TAMPA POSTERIOR. O INTERIOR NÃO CONTÉM PEÇAS PASSÍVEIS DE REPARAÇÃO PELO UTILIZADOR. A MANUTENÇÃO DEVE SER EFECTUADA POR PESSOAL TÉCNICO QUALIFICADO. Consulte a tabela abaixo para uma explicação dos símbolos que poderão estar no seu produto Samsung.

	CUIDADO
	RISCO DE CHOQUEELÉCTRICO.NÃO ABRIR.
	Este símbolo indica a presença de alta tensão no interior do produto. É perigoso estabelecer qualquer tipo de contacto com as peças existentes no interior do produto.
	Este símbolo indica a existência de documentação importante relativa ao funcionamento e manutenção deste produto (fornecida com o mesmo).
	Produto de classe II: Este símbolo indica que não é necessária uma ligação eléctrica de segurança à terra.Se este símbolo não se encontrar num produto com fio de ligação à rede, o produto DEVERÁ possuir uma ligação de proteção segura à terra.
	Tensão CA: Este símbolo indica que a tensão nominal é CA.
	Tensão CC: Este símbolo indica que a tensão nominal é CC.
	Cuidado, consulte as instruções de utilização: Este símbolo aconselha o utilizador a consultar o manual do utilizador quanto a informações de segurança.

AVISO

- Para reduzir o risco de fogo ou de choque elétrico, não exponha este aparelho à chuva ou à humidade.

CUIDADO

• PARA EVITAR CHOQUES ELÉCTRICOS, INSIRA TOTALMENTE A PARTE LARGA DA FICHA NA RANHURA LARGA.
• Este aparelho deve ser sempre ligado a uma tomada com ligação à terra.
• Para desligar o aparelho da corrente, tem de retirar a ficha da tomada eléctrica, pelo que a ficha tem de estar facilmente acessível.
• Não exponha o aparelho a gotas ou salpicos. Não coloque objectos com líquidos, tais como vasos, em cima do aparelho.
• Para desligar completamente o aparelho, tem de desligar o cabo de alimentação da tomada de parede. Por este motivo, o cabo de alimentação tem de estar sempre facilmente acessível.

PRECAUÇÕES

1. Certifique-se de que a fonte de alimentação CA da sua residência está em conformidade com os requisitos elétricos indicados no autocolante de características na parte inferior do produto. Instale o produto na horizontal, sobre uma base adequada (móvel), com espaço suficiente para permitir a ventilação 7\~10 cm. Certifique-se de que os orifícios de ventilação não estão tapados. Não coloque a unidade sobre amplificadores ou sobre outro tipo de equipamento que possa aquecer. Esta unidade foi concebida para uma utilização contínua. Para desligar completamente a unidade, desligue a ficha CA da tomada de parede. Desligue a unidade quando não tencionar utilizá-la durante muito tempo.

2. Durante trovoadas, desligue a ficha de corrente da rede eléctrica. Os picos de tensão durante uma trovoada podem danificar a unidade.

3. Não exponha a unidade à luz solar directa nem a outras fontes de calor. A unidade poderá sobreaquecer e ficar danificada.

4. Proteja o produto da humidade (por exemplo, vasos) e de calor (por exemplo, uma lareira) ou de equipamento que crie campos magnéticos ou eléctricos fortes. Desligue o cabo de alimentação da tomada eléctrica se a unidade não funcionar correctamente. O produto não se destina a utilização industrial. Utilize este produto apenas para fins pessoais. Pode ocorrer condensação se o produto ou o disco tiverem sido arm zenados em temperaturas baixas. Se transportar a unidade no Inverno, aguarde aproximadamente 2 horas para que a unidade fique à temper tura ambiente, antes de utilizar.

5. As pilhas utilizadas neste produto contêm químicos nocivos para o ambiente. Não deite as pilhas no lixo doméstico. Não elimine as pilhas através de fogo. Não provoque curto-circuito, não desmonte nem sobreaqueça as pilhas. CUIDADO : Pode provocar uma explosão, se substituir as pilhas incorrectamente. Substitua-as apenas pelo mesmo tipo de pilhas ou por um tipo equivalente.

CONTEÚDOS

01 Verificar os componentes 6

02 Descrição geral do produto 7

Painel Superior do Soundbar 7

Painel inferior do Soundbar 8

03 Utilizar o controlo remoto 9

Inserção das pilhas antes de utilizar o controlo remoto (2 pilhas AAA) 9

Como utilizar o controlo remoto ____ 9

Utilizar os botões escondidos (botões com mais de uma função) ____ 14

Especificações de saída para diferentes modos de efeitos sonoros ____ 14

Ajuste do volume do Soundbar com o controlo remoto de um televisor ____ 15

04 Ligar o Soundbar 16

Ligar à corrente elétrica 16

05 Usar uma ligação com fios ao televisor 17

Ligar com cabo ótico 17

06 Usar uma ligação sem fios ao televisor 18

Ligar através de Bluetooth 18

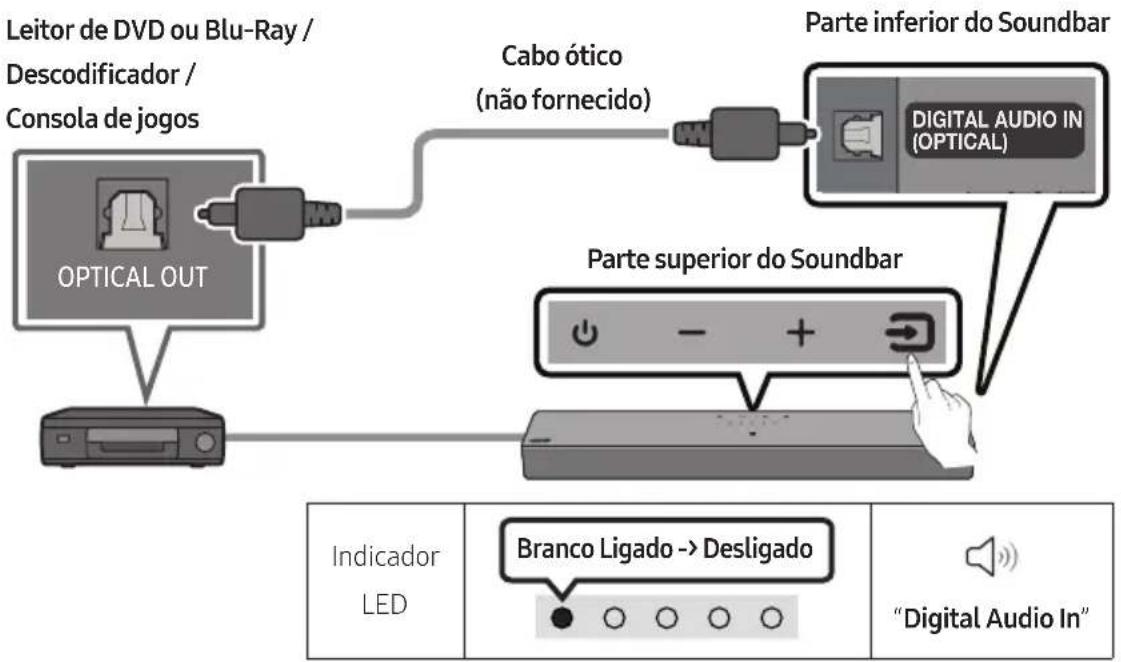

07 Ligar a um dispositivo externo 20

Ligar com cabo ótico 20

08 Ligar um dispositivo de armazenamento USB 21
09 Ligar a um dispositivo móvel 23

Ligar através de Bluetooth ____ 23

Ligar um Soundbar a um dispositivo móvel através da função NFC ____ 26

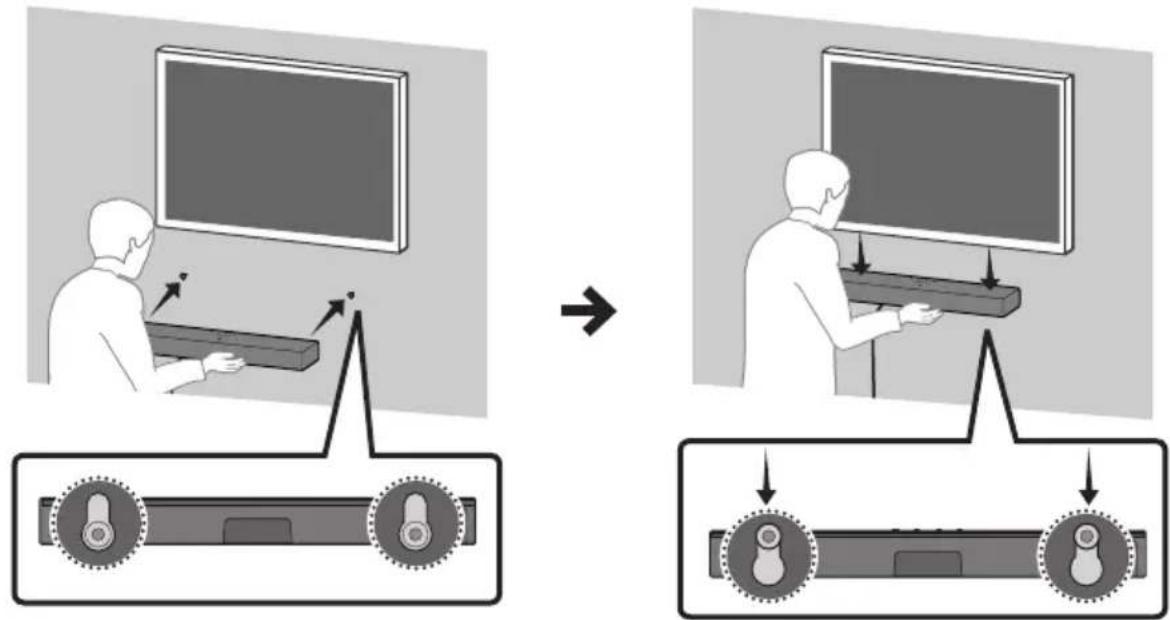

Precauções para a instalação ____ 27

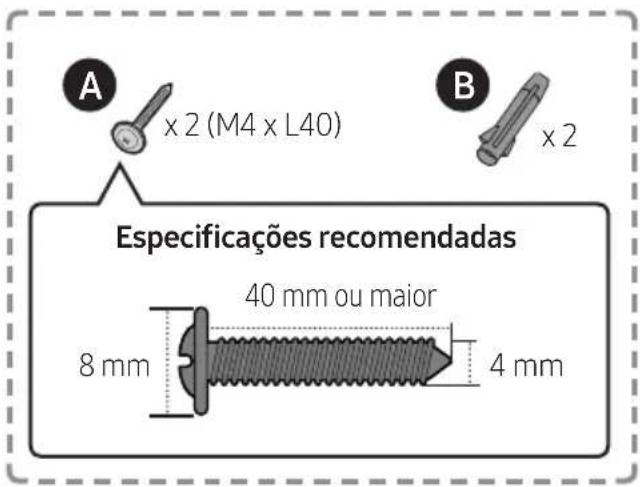

Componentes do suporte de parede ____ 27

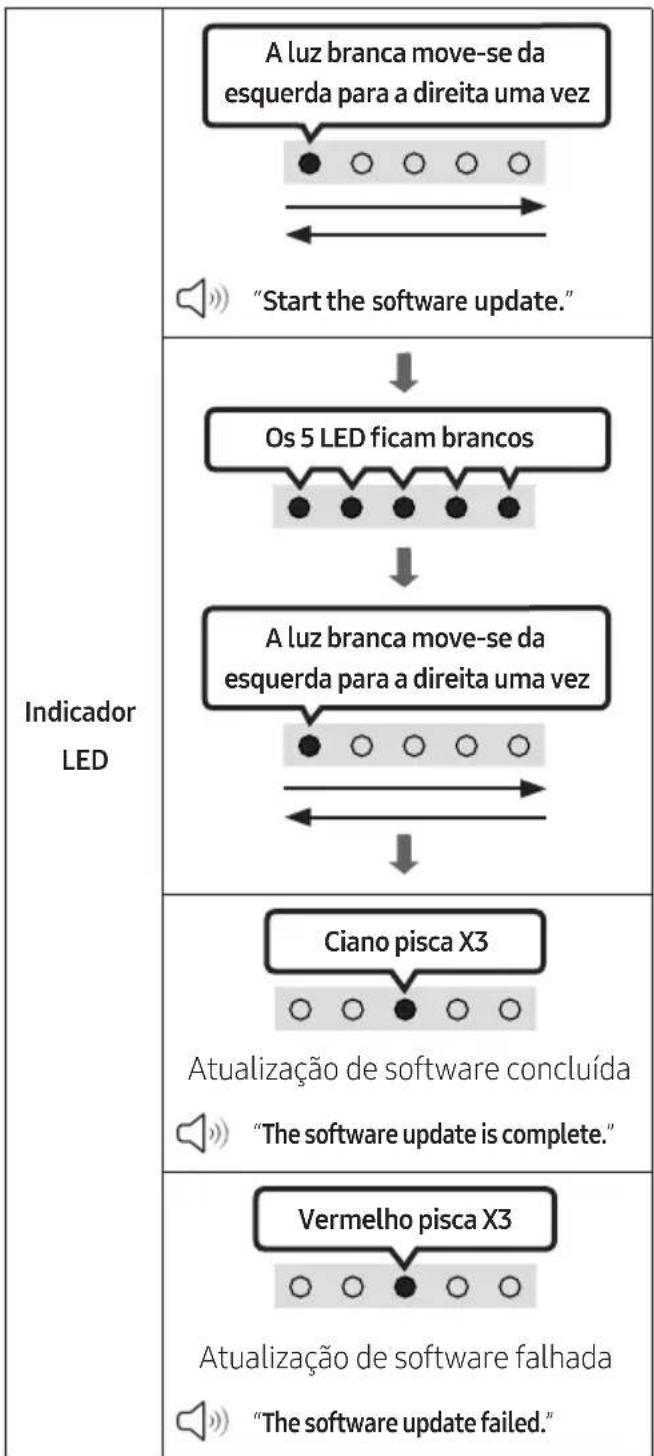

11 Atualização do software 30

Reposição ____ 31

12 Resolução de problemas 32
13 Licenças 33
14 Aviso de Licença de Open Source 34
15 Nota Importante sobre o Serviço 34
16 Especificações e Guia 35

Especificações ____ 35

01 VERIFICAR OS COMPONENTES

Unidade principal do Soundbar

Cabo de alimentação
(Soundbar)

Controlo remoto/pilhas do Soundbar

• Para obter mais informações sobre a fonte de alimentação e o consumo de energia, consulte a etiqueta no produto. (Etiqueta: Parte inferior da unidade principal do Soundbar)
• Para adquirir componentes adicionais ou cabos opcionais, entre em contacto com o Centro de assistência técnica ou com o Atendimento ao cliente da Samsung.
• A conceção e as especificações estão sujeitas a alteração sem aviso prévio.
• O aspeto dos acessórios pode ser ligeiramente diferente das ilustrações acima.

02 DESCRIÇÃO GERAL DO PRODUTO

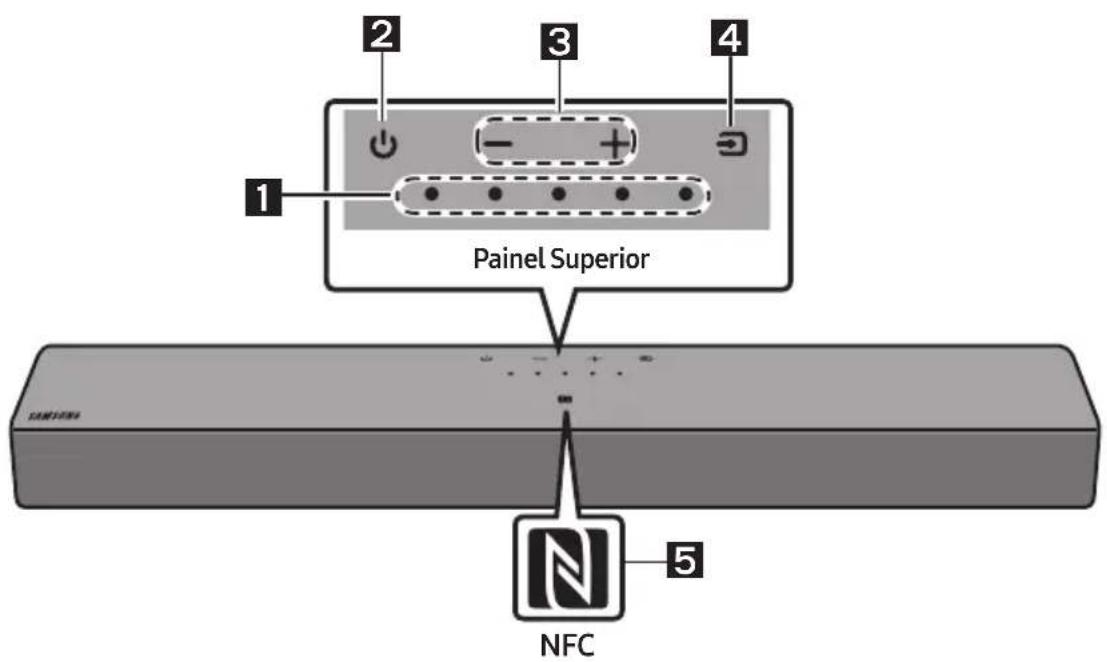

Painel Superior do Soundbar

1	Indicador LED	O indicador LED pisca, fica aceso ou muda de cor dependendo do modo ou estado atual do Soundbar. A cor do indicador LED e o número de luzes indicam o modo ativo como descrito abaixo.
		LED branco	LED branco	LED Multicores	LED branco	LED branco
		O LED Multicores muda para Branco, Ciano, Verde, Vermelho, Amarelo, Laranja, Roxo e Azul, dependendo do modo ou estado.
2	Ligar/ Desligar	Permite ligar e desligar o Soundbar.
3	Volume	Ajusta o volume.
4	Origem	Prima o botão (Origem) para alterar o modo. Sempre que alterar o modo, o LED ilumina-se de branco e, em seguida, desliga-se.
		Indicador LED	Branco Ligado -> Desligado	Branco Ligado -> Desligado	Branco Ligado -> Desligado
			“Digital Audio In”	“Bluetooth”	“USB”

5

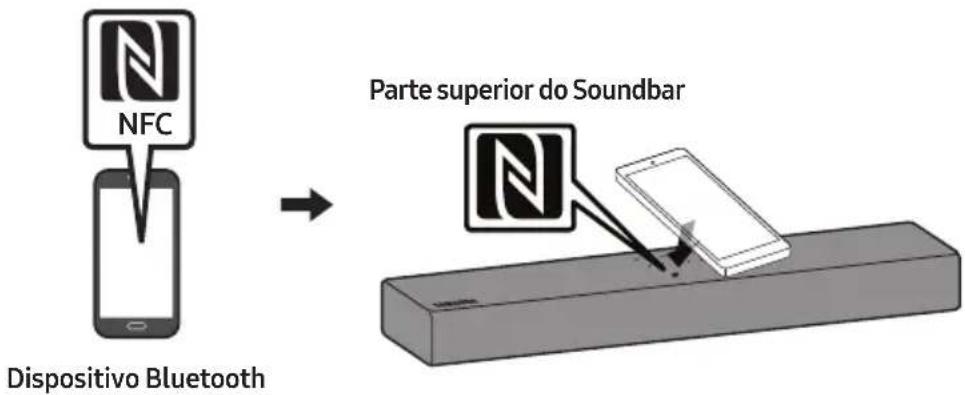

Logótipo NFC

Pode ativar a sua ligação Bluetooth ao colocar o seu telefone na área de deteção do NFC do Soundbar.

• Ao ligar o cabo CA, o botão ligar/desligar começa a funcionar dentro de 4 a 6 segundos.
• Ao ligar esta unidade, há um atraso de 4 a 5 segundos antes de ser emitido um som.
• Se ouvir sons provenientes do televisor e do Soundbar, vá ao menu Definições para o áudio do televisor e mude o altifalante do televisor para Altifalante Exter..

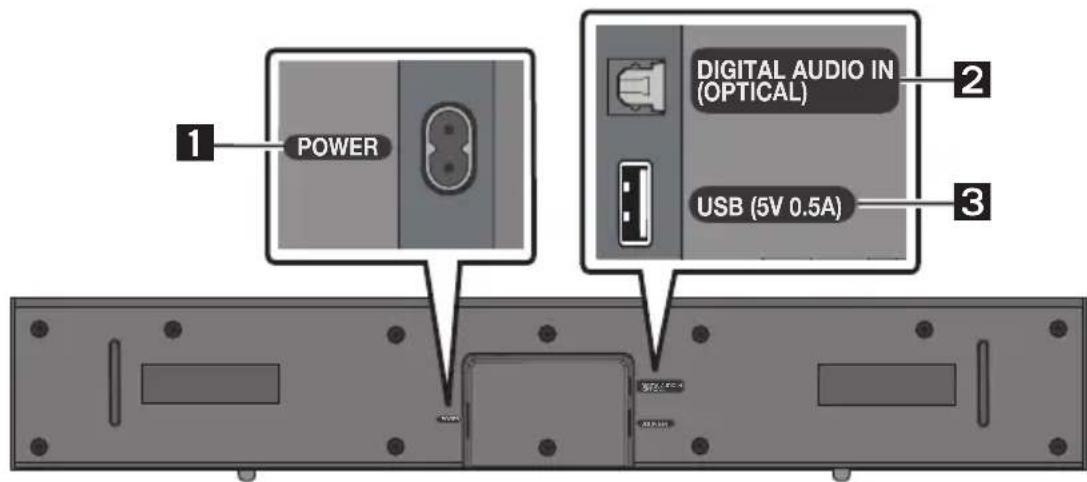

Painel inferior do Soundbar

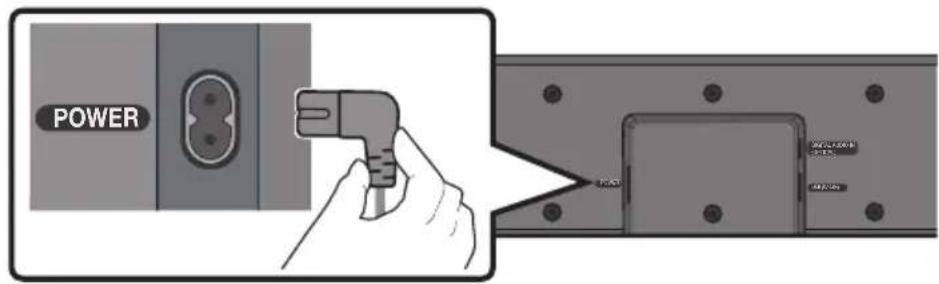

1	POWERLigue o cabo de alimentação CA do Soundbar.
2	DIGITAL AUDIO IN (OPTICAL)Ligue a uma saída digital (ótica) de um dispositivo externo.

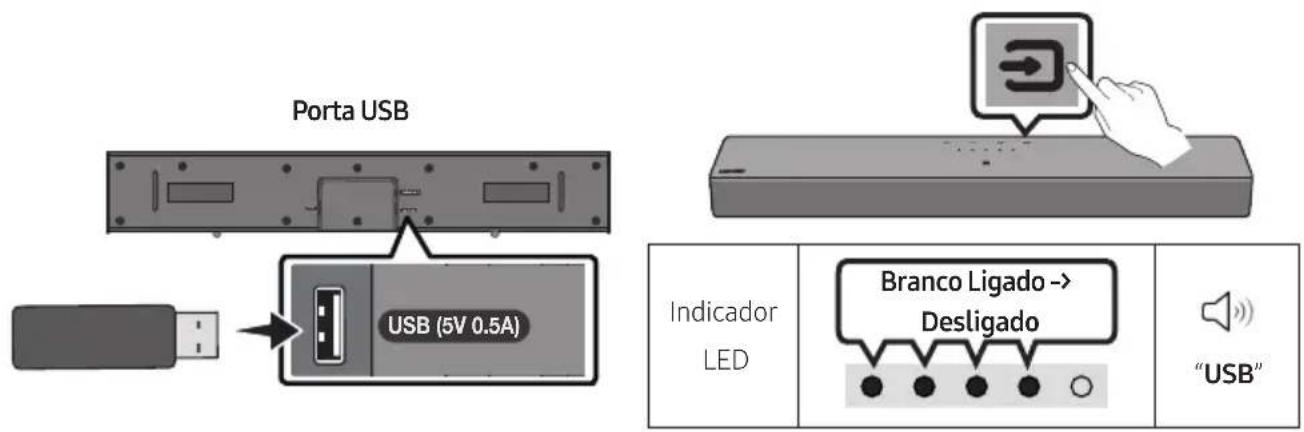

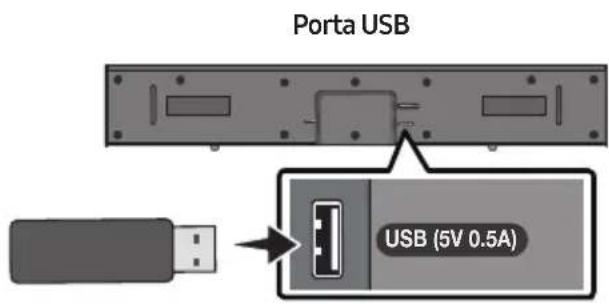

3	USB (5V 0.5A)Permite ligar a um dispositivo USB para que possa reproduzir ficheiros de música contidos no dispositivo USB através do Soundbar.

- Não ligue esta unidade ou outros componentes a uma tomada de CA até que todas as ligações entre os componentes estejam concluídas.

03 UTILIZAR O CONTROLO REMOTO

Inserção das pilhas antes de utilizar o controlo remoto (2 pilhas AAA)

Deslize a tampa traseira na direção da seta até ser totalmente removida. Insira 2 pilhas AAA (1,5 V) na posição correta. Coloque novamente a tampa traseira deslizando-a.

Como utilizar o controlo remoto

1

Ligar/Desligar

Liga e desliga o Soundbar.

- Função Auto Power Down

Esta unidade desliga-se automaticamente nas seguintes situações:

- Em modo "Digital Audio In" / "Bluetooth" / "USB", caso não haja sinal de áudio durante 18 minutos.

2

(Origem)

Prima para selecionar uma fonte ligada ao Soundbar.

3

(Sem som)

Prima o botão (Sem som) para colocar no silêncio. Prima-o novamente para repor o som.

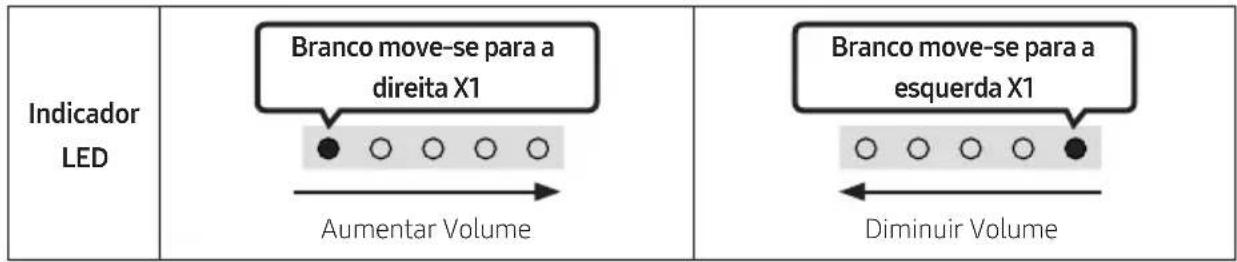

Volume

Prima o botão para cima ou para baixo para ajustar o volume.

CH LEVEL

Ao premir o botão, pode ajustar o volume de cada altifalante.

Ao premir o botão, pode definir a função de áudio. Pode ajustar o item desejado ao usar os botões Cima/Baixo. Sempre que o modo for alterado, o LED Multicores pisca uma luz branca.

Indicator LED	Branco pisca X1
	"Sync" → "Night mode" → "Voice enhancement"

- Se o vídeo no televisor e o áudio no Soundbar não estiverem sincronizados, selecione "Sync" no Controlo de som e defina o atraso de áudio para um valor entre 0 e 300 milissegundos com os botões Cima/Baixo. (Não disponível nos modos "USB" ou "Bluetooth".)

• "Sync" só é suportado em algumas funções.
• O "Night mode" está otimizado para visualização noturna, com definições ajustadas para diminuir o volume, mas manter os diálogos percetíveis.
• "Voice enhancement" torna mais fácil ouvir diálogos nos filmes e na TV.

Equilíbrio de 7 bandas

Mantenha premido o botão (Controlo de som) durante cerca de 5 segundos para ajustar o som a cada banda de frequência. Pode selecionar 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz e 10 kHz com os botões Esquerda/Direita e cada opção pode ser ajustada para uma definição entre -6 e +6 com os botões Cima/Baixo. (Certifique-se de que o modo de som está definido como "Standard".)

Equilíbrio de 7 bandas
Mantenha premido o botão (Controlo de som) durante cerca de 5 segundos.		Ao utilizar os botões Esquerdo/Direito e cada um pode ser ajustado para uma definição entre -6 e+6.
	“150Hz”		“150Hz” → “300Hz” → “600Hz” → “1.2kHz” → “2.5kHz” → “5kHz” → “10kHz”

7

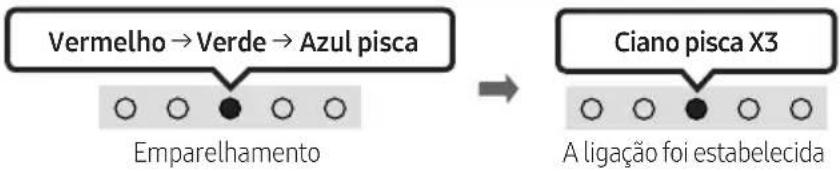

Bluetooth PAIR

Ao premir o botão, o LED mostra as alterações, como ilustrado abaixo.

- Até o emparelhamento estar concluído, o LED Multicores altera-se, por sua vez, como Vermelho → Verde → Azul.

Indicador LED

Vermelho → Verde → Azul piscaEmparelhamento

→

Ciano pisca X3A ligação foi estabelecida

8

▶II (Reproduzir / Pausa)

Pode também reproduzir ou pausar música ao premir botão no modo "USB".

9

Cima/Baixo/Esquerda/Direita

Prima Cima/Baixo/Esquerda/Direita no botão para selecionar ou definir as funções.

- Repetir

Para utilizar a função Repetir no modo "USB", prima o botão Cima.

- Saltar Música

Prima o botão Direita para selecionar o próximo ficheiro de música. Prima o botão Esquerda para selecionar o ficheiro de música anterior.

10

i (Informações)

Quando premido, são apresentadas as informações de cada modo. (Consulte a página 7.)

11

SOUND MODE

Ao premir o botão, pode selecionar o modo de áudio desejado. Sempre que o modo for alterado, o LED Multicores pisca uma luz branca. (O modo de som pode ser diferente consoante o modelo da TV.)

Oferece um campo sonoro mais amplo do que o padrão.

- Standard

Esta funcionalidade liga automaticamente o Soundbar quando recebe um pedido de ligação de um televisor ou dispositivo Bluetooth ligado anteriormente. A definição está em Ligada por predefinição.

- Prima e mantenha premido o botão SOUND MODE durante mais de 5 segundos para desligar a função Bluetooth Power.

• Ligar/desligar DRC (Dynamic Range Control)

Permite-lhe aplicar o controlo de intervalo dinâmico às faixas Dolby Digital. Mantenha o botão SOUND MODE premido durante mais de 5 segundos enquanto o Soundbar está desligado para ligar ou desligar a função DRC (Dynamic Range Control). Com o DRC ligado, o som alto é reduzido. (O som pode ser distorcido.)

Botão SOUND MODE	Indicador LED
	Ligado (Predefinição)	Desligado
Ligar/desligar DRC	Alternar Ligado → Desligado

12

NIVELAÇÃO de WOOFER (GRAVES)

Prima o botão para cima ou para baixo para ajustar o nível de graves entre -6 e +6. Para definir o volume do woofer (graves) para 0 (padrão), prima o botão. (Subwoofer não incluído.)

13

TONE CONTROL

Ao premir o botão, pode ajustar o volume de sons agudos ou graves. Pode ajustar o item desejado ao usar os botões Cima/Baixo. (Esta funcionalidade está disponível em todos os modos de som, exceto no modo "Standard".)

Utilizar os botões escondidos (botões com mais de uma função)

Botão escondido		Página de referência
Botão do controlo remoto Função
WOOFER (Cima)	Ligar/desligar o telecomando da TV	Página 15
Esquerda	Ligar/desligar ligação automática da TV	Página 19
(Controlo de Som)	Equilíbrio de 7 bandas Página 11
SOUND MODE	Ligar/desligar DRC Página 12
	Ligar/desligar Bluetooth Power Página 12	12

Especificações de saída para diferentes modos de efeitos sonoros

Efeito Entrada Potência
Surround Sound	2.0 canais 2.0 canais
	5.1 canais 2.0 canais
Standard	2.0 canais 2.0 canais
	5.1 canais 2.0 canais

Ajuste do volume do Soundbar com o controlo remoto de um televisor

Ajuste o volume do Soundbar com o controlo remoto do televisor.

• Esta função só pode ser utilizada com controlos remotos por infravermelhos. Os controlos remotos Bluetooth (controlos remotos que requerem emparelhamento) não são suportados.
• Defina o altifalante do televisor para Altifalante Exter.. para utilizar esta função.
• Fabricantes que suportam esta função: Samsung, VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA

Ligar/desligar o telecomando da TV

1. Desligue o Soundbar.
2. Mantenha premido o botão WOOFER durante 5 segundos.

Cada vez que mantiver premido o botão WOOFER durante 5 segundos, o modo muda pela seguinte ordem: "Off-TV Remote" (modo predefinido), "Samsung-TV Remote", "All-TV Remote".

Botão do controlo remoto	Indicador LED Estado
	"Off-TV Remote"(Modo predefinido)	Desative o controlo remoto do televisor.
	"Samsung-TV Remote"	Ative o controlo remoto por infravermelhos de um televisor Samsung.
	"All-TV Remote"	Ative o controlo remoto por infravermelhos de um televisor de terceiros.

04 LIGAR O SOUNDBAR

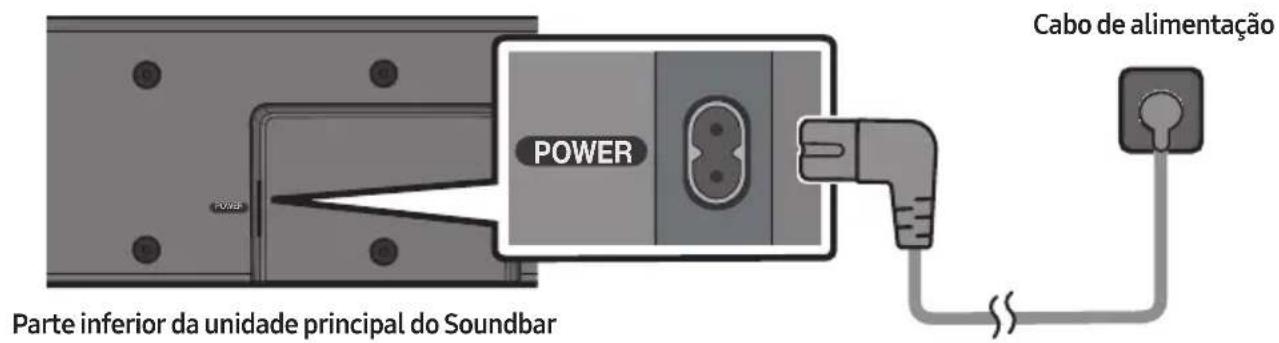

Ligar à corrente elétrica

Para ligar o Soundbar a uma tomada elétrica, utilize os componentes de alimentação pela seguinte ordem:

- Para mais informações sobre a potência elétrica necessária e o consumo de energia, consulte a etiqueta no produto. (Etiqueta: Parte inferior da unidade principal do Soundbar)

1. Lique o cabo de alimentação ao Soundbar.
2. Lique o cabo de alimentação à tomada de parede.

NOTA

- Se desligar e voltar a ligar o cabo de alimentação quando o produto estiver ligado, o Soundbar liga-se automaticamente.

05 USAR UMA LIGAÇÃO COM FIOS AO TELEVISOR

Ligar com cabo ótico

Lista de verificação pré-ligação

- Quando utilizar um cabo ótico e os terminais estiverem tapados, certifique-se de que remove as tampas.

1. Com o televisor e o Soundbar desligados, liga a porta DIGITAL AUDIO IN (OPTICAL) no Soundbar e a porta de saída OPTICAL no televisor com o cabo ótico (não fornecido), como ilustrado na figura.
2. Ligue o Soundbar e o televisor.
3. Prima o botão (Origem) no painel superior ou no controlo remoto e, em seguida, selecione o modo "Digital Audio In".
4. O som do televisor é emitido a partir do Soundbar.

06 USAR UMA LIGAÇÃO SEM FIOS AO TELEVISOR

Ligar através de Bluetooth

Quando um televisor Samsung é ligado através de Bluetooth, pode ouvir som estéreo sem ter de utilizar cabos incómodos.

• Apenas pode ser ligado um televisor Samsung de cada vez.
• Pode ser ligado um televisor Samsung que suporte Bluetooth. Verifique as especificações do seu televisor.

1. Prima o botão ✦ PAIR no telecomando do Soundbar ou prima ➞ (Origem) no painel superior do Soundbar para entrar em modo "Bluetooth".

Botão Emparelhamento por Bluetooth	Indicador LED
OUQuando em modo "Bluetooth"	Até o emparelhamento estar concluído, o LED Multicores altera-se, por sua vez, comoVermelho→Verde→Azul.
		"Ready to connect via Bluetooth."

(por exemplo, Página Principal (☐) → Menu → Definições (☒) → Todas as Definições (☒) → Som → Saída de Som → Lista de Altifalantes Bluetooth → [AV]Soundbar C4-Series (Bluetooth))

1. Seleccione "[AV]Soundbar C4-Series" a partir da lista exibida no ecrã do televisor.

Os Soundbars disponíveis são identificados pela mensagem "A emparelhar" ou "Emparelhado" na lista de dispositivos Bluetooth do televisor. Para ligar o televisor Samsung ao Soundbar, selecione a mensagem e estabeleça uma ligação.

1. Poderá então ouvir o som do televisor Samsung a partir do Soundbar.

- Se existir um registo de ligação entre o Soundbar e o Televisor Samsung, o Soundbar é automaticamente ligado ao alterar o seu modo para "Bluetooth".

Se ocorrer uma falha ao ligar o dispositivo

• Se já tiver um Soundbar (por exemplo, [AV]Soundbar C4-Series) na lista de colunas do televisor Samsung, remova-o.
• Depois, repita os passos 1 a 3.

Desligar o Soundbar do televisor Samsung

Prima o botão (Origem) no painel superior ou no controlo remoto para selecionar qualquer modo além de "Bluetooth".

- Desligar demora algum tempo porque o televisor Samsung tem de receber uma resposta do Soundbar. (O tempo necessário para tal poderá variar em função do modelo do televisor Samsung.)

Ligar/desligar ligação automática da TV

Para cancelar a ligação automática de Bluetooth entre o Soundbar e o televisor, prima o botão Esquerda no controlo remoto durante 5 segundos com o Soundbar no estado “Bluetooth Ready”. (Alterne entre Ligar → Desligar)

Botão esquerdo Indicador LED
	Ligado (Predefinição)	Desligado
Bluetooth Ready Alternar Ligado → Desligado

Notas sobre a ligação Bluetooth

• Localize um novo dispositivo ao alcance de 1 m para ligar via comunicação Bluetooth.
• Se lhe for pedido para introduzir um código PIN quando estiver a ligar um dispositivo Bluetooth, introduza <0000>.
• O Soundbar desliga-se automaticamente após 18 minutos quando está no modo Bluetooth Pronto.
• O Soundbar poderá não realizar corretamente a pesquisa ou a ligação Bluetooth nas seguintes circunstâncias:

– se existir um campo elétrico forte em redor do Soundbar.
- Se forem emparelhados vários dispositivos Bluetooth em simultâneo com o Soundbar.
- Se o dispositivo Bluetooth estiver desligado, não estiver no devido lugar ou não funcionar corretamente.

- Os dispositivos eletrónicos podem provocar interferências rádio. Os dispositivos que geram ondas eletromagnéticas devem ser mantidos afastados da unidade principal do Soundbar - por exemplo, micro-ondas, dispositivos LAN sem fios, etc.

07 LIGAR A UM DISPOSITIVO EXTERNO

Ligar com cabo ótico

1. Com o dispositivo externo e o Soundbar desligados, ligue a porta DIGITAL AUDIO IN (OPTICAL) no Soundbar e a porta da saída OPTICAL no dispositivo externo com o cabo ótico (não fornecido), como ilustrado na figura.
2. Ligue o Soundbar e o dispositivo externo.
3. Seleccione o modo "Digital Audio In" premindo o botão (Origem) no painel superior ou no controlo remoto.
4. O som do dispositivo externo é emitido a partir do Soundbar.

08 LIGAR UM DISPOSITIVO DE ARMAZENAMENTO USB

Pode reproduzir ficheiros de música contidos em dispositivos de armazenamento através do Soundbar.

1. Ligue o dispositivo USB à porta USB na parte inferior do produto.
2. Prima o botão (Origem) no painel superior ou no telecomando e, em seguida, selecione o modo "USB".
3. Reproduza ficheiros de música contidos no dispositivo de armazenamento através do Soundbar.

- O Soundbar desliga-se automaticamente (Auto Power Down) se nenhum dispositivo de armazenamento for ligado após mais de 18 minutos.

Lista de compatibilidade

Extensão Codec	Frequência de	amostragem	Velocidade de transmissão
*.mp3 MPEG1 Layer2 32 kHz ~ 48 kHz 32 ~ 320 kbps
	MPEG1 Layer3 32 kHz ~ 48 kHz 32 ~ 320 kbps
	MPEG2 Layer3 16 kHz ~ 24 kHz 8 ~ 160 kbps
	MPEG2.5 Layer3 8 kHz ~ 12 kHz 8 ~ 160 kbps
*.wma	WMA7/8/9 32 kHz ~ 48 kHz 32 ~ 320 kbps
*.aac *.m4a	A AC-LC (MPEG2/MPEG4 apenas áudio)	32 kHz ~ 48 kHz 32 ~ 320 kbps
*.wav	LPCM	32 kHz ~ 192 kHz	1024 ~ 9216 kbps
*.flac	FLAC	32 kHz ~ 192 kHz	162 ~ 8100 kbps

• O Soundbar poderá demorar algum tempo a aceder e a reproduzir ficheiros se existirem muitas pastas (cerca de 200) e ficheiros (cerca de 2000) armazenados no dispositivo USB.
• O Soundbar suporta apenas dispositivos USB com sistemas de ficheiros FAT16 (\~2 GB), FAT32 (\~2 TB) ou NTFS (\~2 TB).

09 LIGAR A UM DISPOSITIVO MÓVEL

Ligar através de Bluetooth

Quando um dispositivo móvel é ligado através de Bluetooth, pode ouvir som estéreo sem ter de utilizar cabos incómodos.

- Quando liga um dispositivo Bluetooth emparelhado com o Soundbar desligado, o Soundbar liga-se automaticamente.

A ligação inicial

• Quando ligar a um novo dispositivo Bluetooth, certifique-se de que o dispositivo está a menos de 1 m de distância.
• Prima o botão ✦ PAIR no telecomando do Soundbar ou prima ➞ (Origem) no painel superior do Soundbar para entrar em modo "Bluetooth".

Botão Emparelhamento por Bluetooth	Indicador LED
OUQuando em modo “Bluetooth”	Empareinamento A lugaçao toi estabelecidaAté o emparelhamento estar concluído, o LED Multicores altera-se, por sua vez, como Vermelho → Verde → Azul.
	[BW68]	“Ready to connect via Bluetooth.”

1. No seu dispositivo, selecione "[AV]Samsung Soundbar C4-Series" na lista que aparece.
2. Reproduza os ficheiros de música a partir do dispositivo que está ligado via Bluetooth através do Soundbar.

Se ocorrer uma falha ao ligar o dispositivo

• Se já tiver um Soundbar (por exemplo, "[AV]Samsung Soundbar C4-Series") na lista de colunas do dispositivo móvel, remova-o.
• Repita os passos 1 e 2.

Notas sobre a ligação Bluetooth

• Localize um novo dispositivo ao alcance de 1 m para ligar via comunicação Bluetooth.
• Se lhe for pedido para introduzir um código PIN quando estiver a ligar um dispositivo Bluetooth, introduza <0000>.
• O Soundbar desliga-se automaticamente após 18 minutos quando está no modo Bluetooth Pronto.
• O Soundbar poderá não realizar corretamente a pesquisa ou a ligação Bluetooth nas seguintes circunstâncias:

– se existir um campo elétrico forte em redor do Soundbar.
- Se forem emparelhados vários dispositivos Bluetooth em simultâneo com o Soundbar.
- Se o dispositivo Bluetooth estiver desligado, não estiver no devido lugar ou não funcionar corretamente.

• Os dispositivos eletrónicos podem provocar interferências rádio. Os dispositivos que geram ondas eletromagnéticas devem ser mantidos afastados da unidade principal do Soundbar - por exemplo, micro-ondas, dispositivos LAN sem fios, etc.
• O Soundbar suporta dados SBC (44,1 kHz, 48 kHz).
• Ligue apenas a um dispositivo Bluetooth que suporte a função A2DP (AV).
• Não poderá ligar o Soundbar a um dispositivo Bluetooth que apenas suporte a função HF (mãos livres).
• Ao ligar o Soundbar a um dispositivo Bluetooth, coloque-os o mais perto possível um do outro.
• Quanto maior a distância entre o Soundbar e o dispositivo Bluetooth, menor será a qualidade do som. A ligação Bluetooth poderá ser quebrada se os dispositivos estiverem fora do alcance.
• A ligação Bluetooth poderá não funcionar conforme pretendido em áreas com má receção.

• Um dispositivo Bluetooth poderá experienciar ruído ou uma avaria sob as seguintes condições:

• Se o corpo estiver em contacto com o transmissor de sinal no dispositivo Bluetooth ou Soundbar.

• Em esquinas ou quando há um obstáculo nas proximidades, como uma parede ou uma divisória, onde possam ocorrer alterações elétricas.

• Quando exposto a interferências por rádio por outros produtos em funcionamento nas mesmas gamas de frequências, como equipamentos médicos, micro-ondas e dispositivos LAN sem fios.

• Obstáculos como portas e paredes poderão ainda influenciar a qualidade do som, mesmo que os dispositivos se encontrem dentro do alcance.

• Tenha em consideração que se a opção de Bluetooth estiver a ser utilizada, não é possível emparelhar o Soundbar com outro dispositivo Bluetooth.

• Este dispositivo sem fios pode causar interferência elétrica durante a utilização.

Ligar/desligar Bluetooth Power

Quando a função Bluetooth Power ligada e o Soundbar está desligado, se um dispositivo Bluetooth sincronizado anteriormente tentar sincronizar com o Soundbar, o Soundbar liga automaticamente.

1. Mantenha o botão SOUND MODE premido no controlo remoto durante mais de 5 segundos enquanto o Soundbar estiver ligado.
2. O indicador LED multicores no Soundbar pisca a "Ciano".

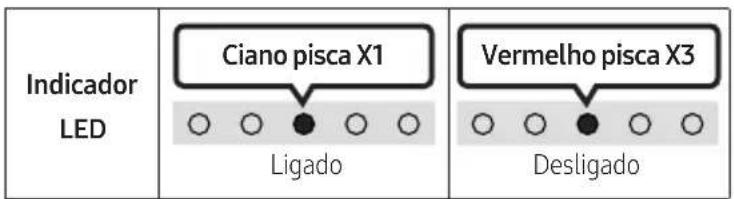

Botão SOUND MODE	Indicador LED
	Ligado (Predefinição)	Desligado
Ligar/desligarBluetooth Power	Alternar Ligado → Desligado

Desligar o dispositivo Bluetooth de um Soundbar

Pode desligar o dispositivo Bluetooth do Soundbar. Para obter instruções, consulte o manual do utilizador do dispositivo Bluetooth.

• O Soundbar será desligado.

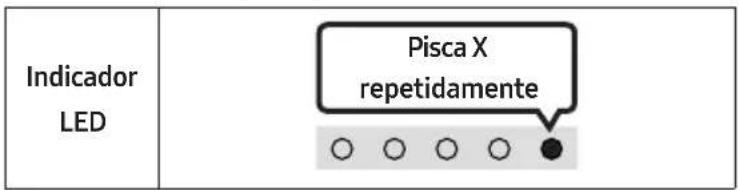

• Se o Soundbar estiver desligado do dispositivo Bluetooth, o indicador LED multicores no Soundbar pisca a "Vermelho" três vezes.

Desligar o Soundbar do dispositivo Bluetooth

Prima o botão (Origem) no painel superior ou no controlo remoto para selecionar qualquer modo além de "Bluetooth".

- Desligar o Soundbar do dispositivo Bluetooth demora algum tempo porque o dispositivo Bluetooth tem de receber uma resposta do Soundbar. (O tempo necessário para tal poderá variar em função do dispositivo Bluetooth.)

Ligar um Soundbar a um dispositivo móvel através da função NFC

Coloque o dispositivo móvel na área de detecção do NFC, por cima do Soundbar.

NOTAS

• Certifique-se de que o dispositivo móvel tem a função NFC ativada e que o ecrã está ativo.
• A ligação por Bluetooth está indisponível quando o NFC de um dispositivo móvel está no modo de emulação de cartões.
• Se lhe for pedido para introduzir um código PIN quando estiver a ligar um dispositivo Bluetooth, introduza <0000>.
• O Soundbar desliga-se automaticamente após 18 minutos quando está no modo Pronto.

• O Soundbar poderá não realizar corretamente a pesquisa ou a ligação Bluetooth nas seguintes circunstâncias:

• Se existir um campo elétrico forte em redor do Soundbar,

• Se forem emparelhados vários dispositivos Bluetooth em simultâneo com o Soundbar,
• Se o dispositivo Bluetooth estiver desligado, não estiver no devido lugar ou não funcionar corretamente.

- Os dispositivos eletrónicos podem provocar interferências rádio. Os dispositivos que geram ondas eletromagnéticas devem ser mantidos afastados da unidade principal do Soundbar - por exemplo, micro-ondas, dispositivos LAN sem fios, etc.

- O Soundbar suporta dados SBC (44,1kHz, 48kHz).

- Estabeleça ligação apenas a um dispositivo Bluetooth que suporte a função A2DP (AV).

- Não é possível ligar o Soundbar a um dispositivo Bluetooth que apenas suporte a função mãos-livres.

- Após sincronizar o Soundbar com um dispositivo Bluetooth, seleccionar “[AV]Samsung Soundbar C4-Series” na lista de dispositivos identificados pelo dispositivo irá mudar automaticamente o Soundbar para o modo “Bluetooth”.

- Disponível apenas se o Soundbar constar da lista de dispositivos Bluetooth sincronizados. (É necessário que o dispositivo Bluetooth e o Soundbar tenham sido sincronizados previamente, pelo menos uma vez.)

- Não é possível emparelhar o Soundbar a outro dispositivo Bluetooth se o Soundbar estiver no modo Bluetooth e já estiver emparelhado a um dispositivo Bluetooth.

10 INSTALAR O SUPORTE DE PAREDE (OPCIONAL)

Precauções para a instalação

• Instale apenas em paredes verticais.
• Não instale em locais expostos a altas temperaturas ou a uma elevada percentagem de humidade.
• Verifique se a parede é suficientemente resistente para suportar o peso do produto. Caso não seja, deve reforçar a parede ou optar por outro local para instalar o produto.

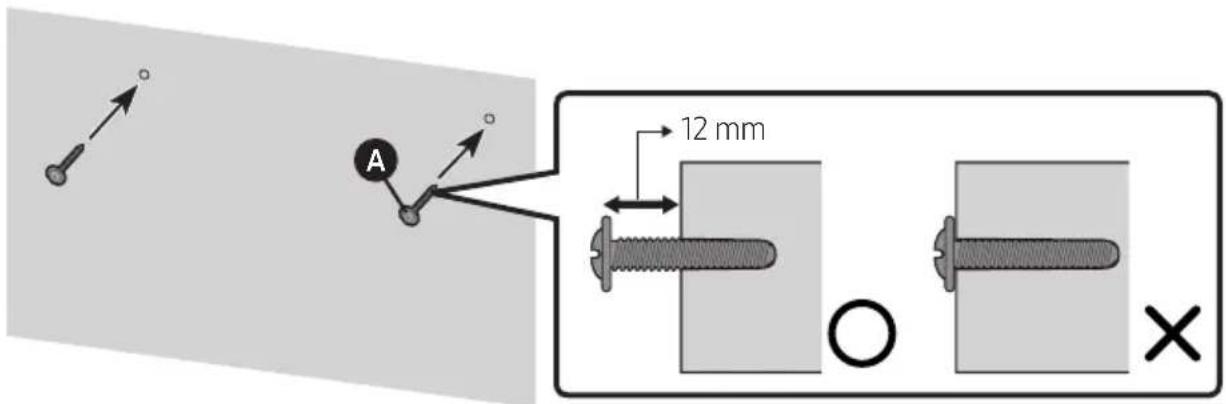

• Compre e utilize os parafusos de fixação ou buchas adequadas para o tipo de parede em questão (pladur, placa de ferro, madeira, etc.). Caso seja possível, fixe os parafusos de suporte em montantes de parede.
• Compre parafusos próprios para a montagem em parede de acordo com o tipo e com a espessura da parede onde pretende instalar o Soundbar.

- Diâmetro: M4

- Comprimento: recomenda-se comprar parafusos com um comprimento igual ou superior a 40 mm.

- Ligue os cabos da unidade aos dispositivos externos antes de instalar o Soundbar na parede.

- Antes da instalação, deve garantir que a unidade está desligada e que a respetiva ficha está desligada da tomada. Caso contrário, esta poderá provocar um choque elétrico.

Componentes do suporte de parede

Para Instalação em paredes de betão (não fornecido)

NOTA

- Instalações noutros tipos de paredes requerem diferentes tipos de parafusos.

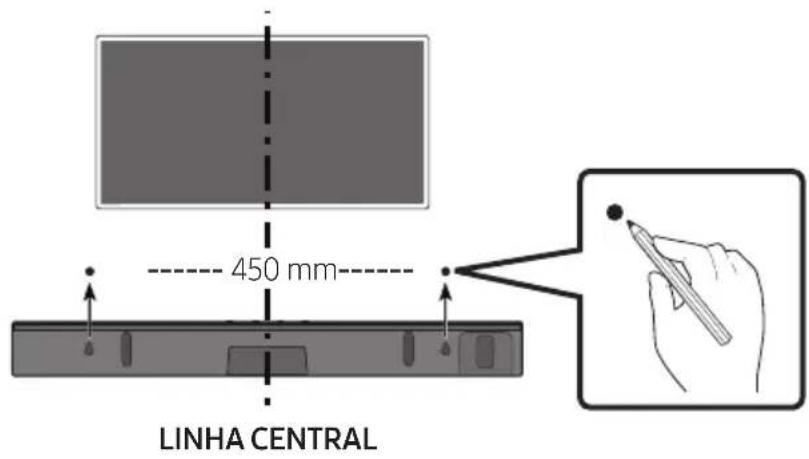

1.

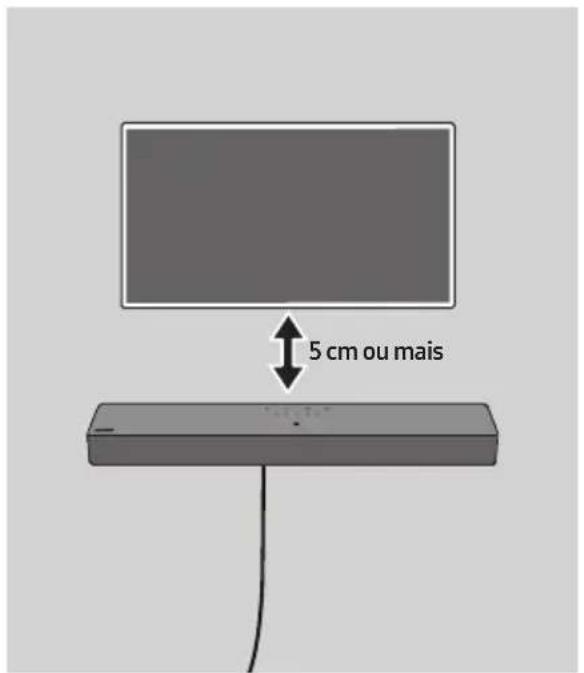

- Se o seu televisor estiver instalado na parede, instale o Soundbar, pelo menos, 5 cm abaixo do mesmo. - Utilize um lápis para marcar as posições dos orifícios.

2.

NOTA IMPORTANTE

- O método de instalação aqui indicado é para paredes de BETÃO. Os métodos de instalação variam consoante o tipo de parede. Para instalação em parede de gesso, recomendamos vivamente que faça orifícios para os parafusos de suporte nas vigas de madeira de suporte.

3.

4.

5.

- Suportes para instalação em paredes são integrados na parte de trás do Soundbar.

CUIDADO

- Pressione o Soundbar para baixo com força suficiente para o fixar à parede. Se o Soundbar não estiver firmemente fixo na parede, pode acidentalmente separar-se, resultando em ferimentos. - Não tropece nem bata no Soundbar (principalmente na parte inferior). O impacto pode separar o Soundbar da parede, resultando em ferimentos.

11 ATUALIZAÇÃO DO SOFTWARE

Importante: depois da atualização, mantenha as Definições originais.

1. Ligue uma pen USB à porta USB do computador.
   Importante: certifique-se de que não existem ficheiros de música na pen USB. Isto pode provocar a falha da atualização de firmware.
2. Aceda a (samsung.com) → selecione Introduza número do modelo e introduza o modelo do Soundbar. Selecione Manuais e Transferências e transfira o ficheiro de software mais recente.
3. Guarde o software transferido numa pen USB e selecione "Extrair para aquí" para extrair a pasta.

4. Desligue o Soundbar e ligue a pen USB que contém a atualização do software à porta USB.

5. Ligue o USB ao Soundbar e mude para a fonte USB, sendo que o software será automaticamente atualizado nos 2 minutos seguintes. Durante o processo de atualização, os 5 LED vão começar a piscar repetidamente, ficando depois a branco e, em seguida, voltarão a piscar repetidamente. Quando a atualização for concluída, o indicador ciano pisca 3 vezes e o Soundbar reinicia-se automaticamente.

- Este produto tem uma função DUAL BOOT. Se ocorrer uma falha na atualização do firmware, pode atualizar novamente o firmware.

Se as luzes do sequencial de LED não forem exibidas

1. Desligue o Soundbar, desligue e volte a ligar o dispositivo de armazenamento USB que contém os ficheiros de atualização à porta USB do Soundbar.
2. Desligue e ligue o cabo de alimentação do Soundbar e ligue o Soundbar.

NOTAS

• A atualização de firmware pode não funcionar corretamente se estiverem armazenados ficheiros de áudio suportados pelo Soundbar no dispositivo de armazenamento USB.
• Não desligue a alimentação nem remova o dispositivo USB enquanto as atualizações estão a ser efetuadas. A unidade principal desliga-se automaticamente após a conclusão da atualização de firmware.
• Depois da atualização, mantenha as Definições originais. (inclua o Volume, campo de som, etc.)

- Quando a atualização de firmware for concluída, o Soundbar liga-se automaticamente e a IU de Voz é apresentada. Se ocorrer uma falha na atualização de software, verifique se existe uma avaria na pen USB.

- Os utilizadores de Mac OS devem utilizar MS-DOS (FAT) como formato USB.

- A atualização através de USB pode não estar disponível, dependendo do fabricante do dispositivo de armazenamento USB.

Reposição

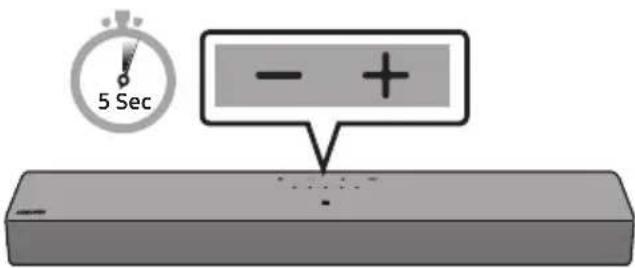

Com o Soundbar ligado, prima os botões de - + (Volume) no corpo, simultaneamente, durante pelo menos 5 segundos. A apresentação dos LED muda conforme ilustrado abaixo e, em seguida, o Soundbar é reposto.

CUIDADO

- Todas as definições do Soundbar são repostas. Certifique-se de que só efetua esta ação quando for necessário repor.

12 RESOLUÇÃO DE PROBLEMAS

Antes de solicitar assistência, verifique o seguinte.

A Soundbar não se liga.

→Verifique se o cabo de alimentação do Soundbar está corretamente inserido na tomada.

→Após remover o cabo de alimentação, insira-o de novo.
→Desligue e volte a ligar o dispositivo externo e tente novamente.
→Se não existir sinal, o Soundbar desliga-se automaticamente após um determinado período de tempo. Ligue o Ligar/Desligar. (Consulte a página 9.)

O telecomando não funciona.

→Aponte o telecomando diretamente à Soundbar.
→ Troque as pilhas por umas novas.

A Soundbar não emite qualquer som.

→O volume do Soundbar está demasiado baixo ou em silêncio. Ajuste o volume.
→ Quando ligar qualquer dispositivo externo (STB, dispositivo Bluetooth, dispositivo móvel, etc.), ajuste o volume do mesmo.
→Para aceder à saída de som no televisor, selecione Soundbar. (Television Samsung: Página Principal (n)→Menu → Definições
(→ Todas as Definições (→ Som → Saída de Som → Selecione o Soundbar)
→A ligação dos cabos ao Soundbar poderá estar solta. Desligue o cabo e volte a ligá-lo.
Remova completamente o cabo de alimentação, volte a ligá-lo e ligue a alimentação.
→Inicie o produto e tente novamente. (Consulte a página 31.)

A Soundbar não liga através de Bluetooth.

→Ao ligar um novo dispositivo, nude para Emparelhamento por Bluetooth para estabelecer a ligação. (Prima o botão
*PAIR no controlo remoto ou o botão
→ (Origem) no corpo durante pelo menos 5 segundos.)
→Se o Soundbar estiver ligado a outro dispositivo, desligue esse dispositivo primeiro para trocar de dispositivo.
→Ligue-o novamente após remover a lista de colunas do Bluetooth no dispositivo a ligar. (Television Samsung: Página Principal (
→ Menu → Definições ( ⓣ → Todas as Definições ( ⓣ → Som → Saída de Som → Lista de Altifalantes Bluetooth).
→Remova o cabo de alimentação, volte a ligá-lo e, em seguida, tente novamente.
→Inicie o produto e tente novamente. (Consulte a página 31.)

O som é cortado quando ligado através de Bluetooth.

→Se o seu dispositivo ligado através de Bluetooth se afastar demasiado da Soundbar, poderá fazer com que o som seja cortado. Aproxime o dispositivo da Soundbar.
→Se uma parte do seu corpo estiver em contacto com o transmissor de Bluetooth ou se o produto for instalado em móveis de metal, o som pode ser cortado. Verifique o ambiente de instalação e as condições para a utilização.

A Soundbar não se liga automaticamente com a TV.

→Se desligar o Soundbar enquanto vê televisão, a sincronização da energia com o televisor será desativada. Desligue a TV e o Soundbar com o telecomando da TV.

13 LICENÇAS

Dolby AUDIO

• As imagens e ilustrações neste Manual do Utilizador são fornecidas apenas para referência, podendo ser diferentes do produto real.
• Poderá ser cobrada uma taxa administrativa se

(a) for enviado um técnico a casa do cliente, a pedido do cliente, e não existir qualquer avaria no produto (ou seja, o utilizador não consultou devidamente o manual do utilizador).

(b) levar a unidade a um centro de reparação e não existir qualquer avaria no produto (ou seja, o utilizador não consultou devidamente o manual do utilizador).

- O valor dessa taxa administrativa ser-lhe-á comunicado antes de ser realizada qualquer reparação ou visita ao domicílio.

16 ESPECIFICAÇÕES E GUIA

Especificações

Nome do modelo HW-C400
USB 5V/0,5A
Peso 2,0 kg
Dimensões (L x A x P) 641,0 x 66,5 x 107,0 mm
Limites da temperatura de funcionamento +5°C a +35°C
Limites de humidade de funcionamento 10 % ~ 75 %
AMPLIFICADORPotência nominal de saída	20W x 2
Formatos de reprodução suportados	LPCM 2ch, Dolby AudioTM(suporta Dolby® Digital), DTS

Consumo total de energia em modo de espera (W)	0,5W
BluetoothMétodo de desativação das portas	Prima e mantenha premido o botãoSOUND MODE durante mais de 5 segundos para desligar a função Bluetooth Power.

NOTAS

• A Samsung Electronics Co., Ltd reserva-se ao direito de alterar as especificações sem aviso prévio.

• O peso e as dimensões indicados são aproximados.

• A Samsung declara, por este meio, que este equipamento de rádio está em conformidade com a Diretiva 2014/53/UE e com as obrigações regulamentares do Reino Unido. O texto integral da declaração de conformidade está disponível no seguinte endereço de Internet: http://www.samsung.com, vá a Suporte e introduza o nome do modelo. Este equipamento pode ser utilizado em todos os países da UE e no Reino Unido.
  • POTÊNCIA DE SAÍDA DO DISPOSITIVO SEM FIOS

Potência máx. do transmissor RF

100 mW a 2,4 GHz - 2,4835 GHz

[Eliminação correcta das baterias existentes neste produto]

(Aplicável a países cujos sistemas de recolha sejam separados)

Esta marca, apresentada na bateria, manual ou embalagem, indica que as baterias existentes neste produto não devem ser eliminadas juntamente com os resíduos domésticos indiferenciados no final do seu período de vida útil. Onde existentes, os símbolos químicos Hg, Cd ou Pb indicam que a bateria contém mercúrio, cádmio ou chumbo acima dos níveis de referência indicados na Directiva CE 2006/66.

Se as baterias não forem correctamente eliminadas, estas substâncias poderão ser prejudiciais para a saúde humana ou para o meio ambiente.

Para proteger os recursos naturais e promover a reutilização dos materiais, separe as baterias dos outros tipos de resíduos e recicle-as através do sistema gratuito de recolha local de baterias.

Eliminação Correcta Deste Produto

(Aplicável a países cujos sistemas de recolha sejam separados)

Esta marca apresentada no produto, nos acessórios ou na literatura – indica que o produto e os seus acessórios electrónicos (por exemplo, o carregador, o auricular, o cabo USB) não deverão ser eliminados juntamente com os resíduos domésticos no final do seu período de vida útil. Para impedir danos ao ambiente ou à saúde humana causados pela eliminação incontrolada de resíduos, deverá separar estes equipamentos de outros tipos de resíduos e reciclá-los de forma responsável, para promover uma reutilização sustentável dos recursos materiais.

Os utilizadores domésticos deverão contactar o estabelecimento onde adquiriram este produto ou as entidades oficiais locais para obterem informações sobre onde e de que forma podem entregar estes equipamentos para permitir efectuar uma reciclagem segura em termos ambientais.

Os utilizadores profissionais deverão contactar o seu fornecedor e consultar os termos e condições do contrato de compra. Este produto e os seus acessórios electrónicos não deverão ser misturados com outros resíduos comerciais para eliminação.

Para mais informações sobre os compromissos ambientais e as obrigações regulamentares específicas aos produtos da Samsung, por ex. REACH, REEE, pilhas, visite:
