Tipo di prodotto	Soundbar
Marca	Samsung
Modello	HW-C410
Dimensioni (L x A x P)	641,0 x 66,5 x 107,0 mm
Peso	2,0 kg
Potenza di uscita nominale	20 W x 2
Alimentazione	CA (tensione di rete)
Consumo in standby	0,5 W
Formati audio supportati	LPCM 2ch, Dolby Audio (Dolby Digital), DTS
Ingressi audio	1 x ottico (Digital Audio In), 1 x USB (5V 0,5A)
Connettività wireless	Bluetooth, NFC
Modalità sonore	Surround Sound, Standard
Equalizzatore	EQ 7 bande (150 Hz - 10 kHz)
Funzioni audio	Sync (ritardo audio 0-300 ms), Night mode, Voice enhancement, DRC
Subwoofer	Non incluso, regolabile da -6 a +6
Compatibilità USB	FAT16, FAT32, NTFS ; file MP3, WMA, AAC, WAV, FLAC
Montaggio a parete	Possibile (supporto opzionale, viti M4)
Temperatura di funzionamento	+5°C a +35°C
Umidità di funzionamento	10% a 75%
Aggiornamento software	Tramite USB

Domande frequenti - HW-C410 SAMSUNG

Come collegare la soundbar al televisore?

È possibile collegare la soundbar tramite un cavo ottico (non incluso) collegando le porte DIGITAL AUDIO IN (OPTICAL) della soundbar e OPTICAL OUT del televisore. Quindi selezionare la modalità Digital Audio In sulla soundbar. Per una connessione wireless, utilizzare il Bluetooth: premere il tasto PAIR del telecomando, quindi selezionare [AV]Soundbar C4-Series nelle impostazioni Bluetooth del televisore.

La soundbar non si accende, cosa fare?

Controllare che il cavo di alimentazione sia correttamente collegato alla soundbar e alla presa a muro. Se il problema persiste, scollegare e ricollegare il cavo di alimentazione. La soundbar si accende automaticamente dopo 4-6 secondi dall'accensione.

Come regolare il volume dei bassi (woofer)?

Utilizzare il tasto WOOFER sul telecomando per regolare il livello dei bassi da -6 a +6. Premere il tasto su o giù per aumentare o diminuire. L'impostazione predefinita è 0.

Perché l'audio è in ritardo rispetto all'immagine?

Utilizzare la funzione Sync nelle impostazioni audio. Premere il tasto SOUND CONTROL sul telecomando, selezionare Sync, quindi regolare il ritardo da 0 a 300 ms con i tasti su/giù. Questa funzione non è disponibile in modalità USB o Bluetooth.

Come utilizzare la funzione NFC per collegare uno smartphone?

Attivare NFC sul proprio smartphone e posizionarlo nell'area di rilevamento NFC situata sulla parte superiore della soundbar (logo NFC). La connessione Bluetooth si stabilirà automaticamente. Assicurarsi che lo schermo dello smartphone sia acceso.

Quali formati audio sono supportati tramite USB?

La soundbar supporta i formati MP3, WMA, AAC (file .aac/.m4a), WAV e FLAC. Le frequenze di campionamento variano in base al formato (es: MP3 da 32 a 48 kHz, WAV fino a 192 kHz).

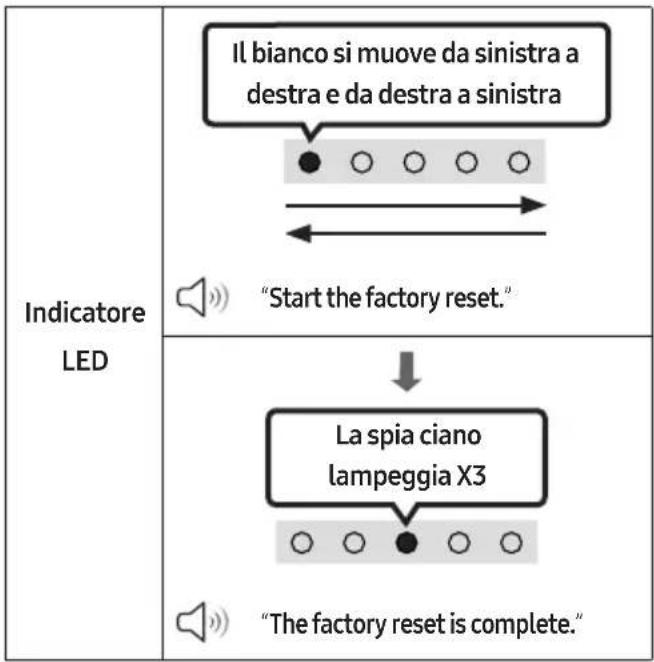

Come ripristinare la soundbar?

Accendere la soundbar, quindi tenere premuti contemporaneamente i tasti - e + (Volume) sul pannello superiore per almeno 5 secondi. Il LED bianco si sposterà da sinistra a destra, poi lampeggerà in ciano 3 volte per confermare il ripristino. Tutte le impostazioni verranno cancellate.

Il telecomando non funziona, cosa fare?

Puntare il telecomando direttamente verso la soundbar. Sostituire le batterie con batterie nuove (AAA x 2). Se il problema persiste, verificare che nessun ostacolo blocchi il segnale a infrarossi.

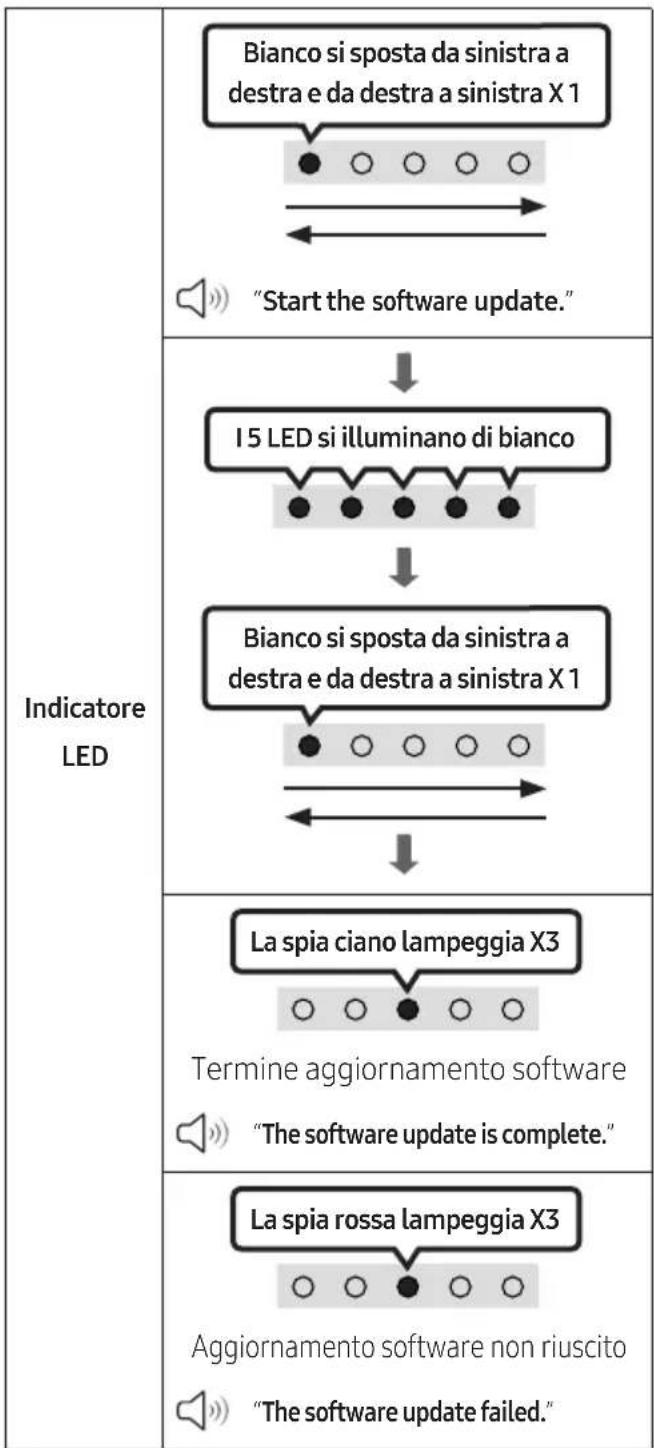

Come aggiornare il software della soundbar?

Scaricare l'ultimo file di aggiornamento dal sito Samsung (samsung.com) su una chiavetta USB vergine (formato FAT32). Collegare la chiavetta alla porta USB della soundbar spenta, quindi accenderla e selezionare la sorgente USB. L'aggiornamento si avvia automaticamente e dura circa 2 minuti. Non scollegare l'apparecchio durante l'aggiornamento.

Come attivare la modalità notturna (Night mode)?

Premere il tasto SOUND CONTROL sul telecomando, selezionare Night mode con i tasti su/giù. Questa modalità riduce il volume migliorando la chiarezza dei dialoghi, ideale per l'uso notturno.

MANUALE UTENTE HW-C410 SAMSUNG

INFORMAZIONI SULLA SICUREZZA

NORME PER LA SICUREZZA

PER RIDURRE I RISCHI DI FOLGORAZIONE, NON RIMUOVERE IL COPERCHIO (O IL RETRO), ALL'INTERNO NON VI SONO PARTI RIPARABILI DALL'UTENTE. PER L'ASSISTENZA TECNICA FARE RIFERIMENTO A PERSONALE QUALIFICATO. Fare riferimento alla seguente tabella per una descrizione dei simboli che è possibile trovare sul proprio prodotto Samsung.

	Questo simbolo indica che all'interno sono presenti tensioni pericolose.E' pericoloso toccare in qualsiasi modo le parti interne di questo prodotto.
	Questo simbolo indica la disponibilità di informazioni importanti nella letteratura del prodotto relative al funzionamento e alla manutenzione del dispositivo.
	Prodotto di Classe II: Questo simbolo indica che il prodotto non necessita di una connessione di sicurezza alla terra.Se questo simbolo non è presente su un prodotto con un cavo di alimentazione, il prodotto DEVE disporre di una connessione sicura a una presa di corrente dotata di messa a terra.
	Tensione CA: Questo simbolo indica che la tensione contrassegnata con questo simbolo è di tipo CA.
	Tensione CC : Questo simbolo indica che la tensione contrassegnata con questo simbolo è di tipo CC.
	Attenzione, consultare le Istruzioni per l'uso: Questo simbolo indica all'utente la necessità di consultare il manuale dell'utente per ottenere ulteriori informazioni sulla sicurezza.

AVVERTENZA

- Per ridurre i rischi d'incendio e di scosse elettriche non esporre l'apparecchio a pioggia o umidità.

ATTENZIONE

• PER EVITARE SCOSSE ELETTRICHE, INSERIRE CORRETTAMENTE E COMPLETAMENTE LA SPINA.
- Questo dispositivo deve essere sempre collegato ad una presa elettrica dotata di messa a terra di protezione.
- Per scollegare il dispositivo dalla rete elettrica, lo spinotto deve essere estratto dalla presa, pertanto esso deve essere facilmente raggiungibile.
- Non schizzare o sgocciolare liquidi sull'apparecchio. Non sistemare oggetti pieni di liquidi, come dei vasi, sull'apparecchio.
- Per spegnere completamente l'apparecchio, estrarre la spina di alimentazione dalla presa di rete.

Di conseguenza, la spina di alimentazione deve essere facilmente e prontamente accessibile in qualsiasi momento.

PRECAUZIONI

1. Assicurarsi che l'alimentazione CA della propria abitazione sia conforme ai requisiti di potenza riportati sull'adesivo di identificazione situato sulla parte inferiore del prodotto. Installare il prodotto orizzontalmente, su un supporto adeguato (mobile), verificando che vi sia spazio sufficiente per una corretta ventilazione 7 - 10 cm. Assicurarsi che le aperture di ventilazione non siano coperte. Non sistemare l'unità su amplificatori o altri dispositivi che possono diventare caldi. Questa unità è progettata per un uso continuo. Per spegnere completamente l'unità, scollegare il connettore CA dalla presa di rete. Scollegare l'unità dalla presa se si prevede di non utilizzarla per un periodo prolungato.

2. Durante i temporali, scollegare la spina di alimentazione dalla presa. I picchi di alta tensione provocati dai fulmini potrebbero danneggiare l'unità.

3. Non esporre l'unità alla luce diretta del sole o ad altre fonti di calore. Questo potrebbe causare il surriscaldamento e il malfunzionamento dell'unità.

4. Tenere il prodotto lontano da fonti di umidità (ad es. vasi) e calore eccessivo (ad es. fuoco) o da apparecchi che generano un forte campo magnetico o elettrico. In caso di malfunzionamento dell'unità, scollegare il cavo di alimentazione dalla presa di corrente. Il prodotto non è destinato all'uso industriale. Questo prodotto è destinato esclusivamente all'uso personale. Se il prodotto o il disco vengono conservati a basse temperature, potrebbe formarsi della condensa. Trasportando l'unità in inverno, attendere circa 2 ore prima di utilizzarla, in modo che ritorni a temperatura ambiente.

5. Le batterie utilizzate con questo prodotto contengono sostanze chimiche dannose per l'ambiente. Non smaltirle con i comuni rifiuti domestici. Non gettare le batterie nel fuoco. Non cortocircuitare, smontare o surriscaldare le batterie. ATTENZIONE : Una installazione scorretta delle batterie può causarne l'esplosione. Sostituire solo con batterie dello stesso tipo o equivalenti.

SOMMARIO

01 Verifica dei componenti 6

02 Panoramica del prodotto 7

Pannello superiore della Soundbar 7

Pannello inferiore della Soundbar 8

03 Utilizzo del telecomando 9

Inserimento delle batterie prima dell'utilizzo del telecomando (2 batterie AAA) 9

Come utilizzare il telecomando ____ 9

Utilizzo dei pulsanti nascosti (pulsanti con più di una funzione) ____ 14

Specifiche di uscita per diverse modalità di effetti sonori ____ 14

Regolazione del volume della Soundbar con il telecomando della TV 15

04 Connessione della Soundbar 16

Collegamento della corrente elettrica ____ 16

05 Utilizzo di una connessione cablata alla TV 17

Connessione tramite cavo ottico 17

06 Utilizzo di una connessione wireless alla TV 18

Connessione tramite Bluetooth 18

07 Connessione di un dispositivo esterno 20

Connessione tramite cavo ottico 20

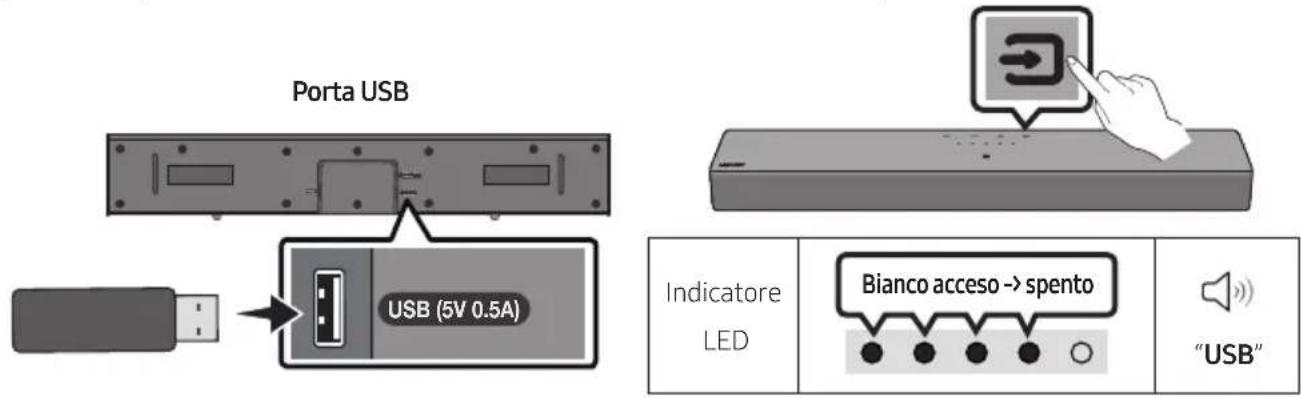

08 Collegamento di un dispositivo di memoria USB 21
09 Connessione di un dispositivo mobile 23

Connessione tramite Bluetooth 23

Connessione di una Soundbar a un dispositivo mobile tramite la funzione NFC ____ 26

10 Installazione a parete (opzionale) 27

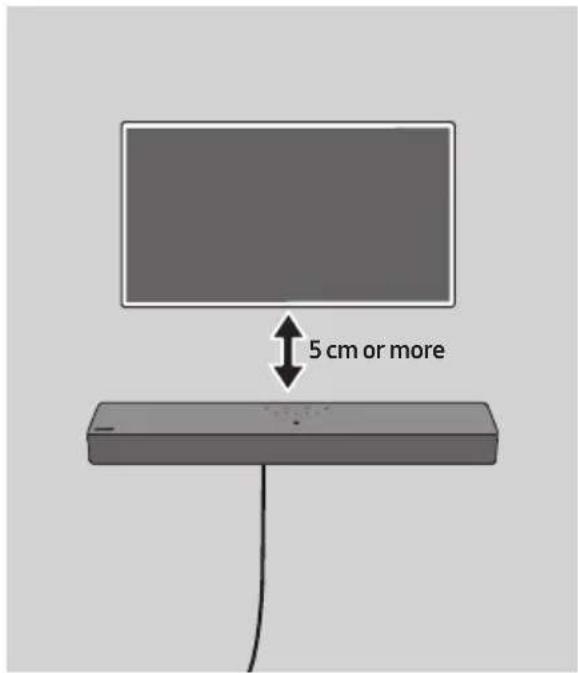

Precauzioni per l'installazione ____ 27

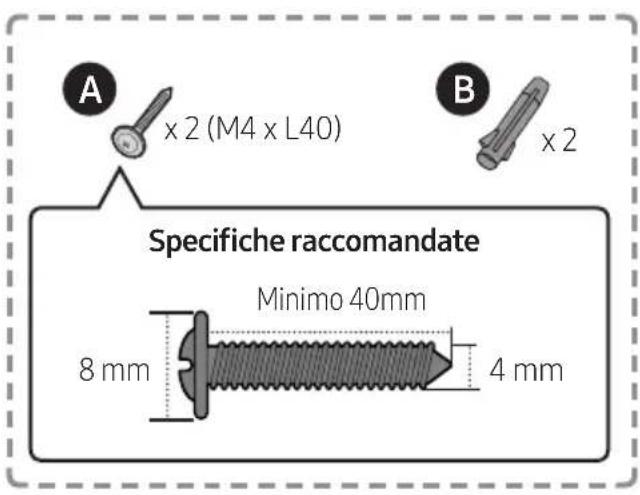

Componenti per il montaggio a parete ____ 27

11 Aggiornamento del software 30

Ripristino ____ 31

12 Risoluzione dei problemi 32
13 Licenza 33
14 Avviso di licenza open source 34
15 Nota importante sul servizio 34
16 Specifiche e guida 35

Specifiche ____ 35

01 VERIFICA DEI COMPONENTI

Unità principale della Soundbar

Cavo di alimentazione

Telecomando/batterie della Soundbar
(Soundbar)

• Per ulteriori informazioni sull'alimentazione e il consumo di energia, vedere l'etichetta applicata al prodotto. (Etichetta: base dell'unità principale della Soundbar)
• Per acquistare componenti aggiuntivi o cavi opzionali, contattare il Centro Assistenza Samsung o l'Assistenza clienti Samsung.
• Le caratteristiche e le specifiche sono soggette a modifiche senza preavviso.
  • L'aspetto degli accessori potrebbe variare leggermente dalle illustrazioni riportate sopra.

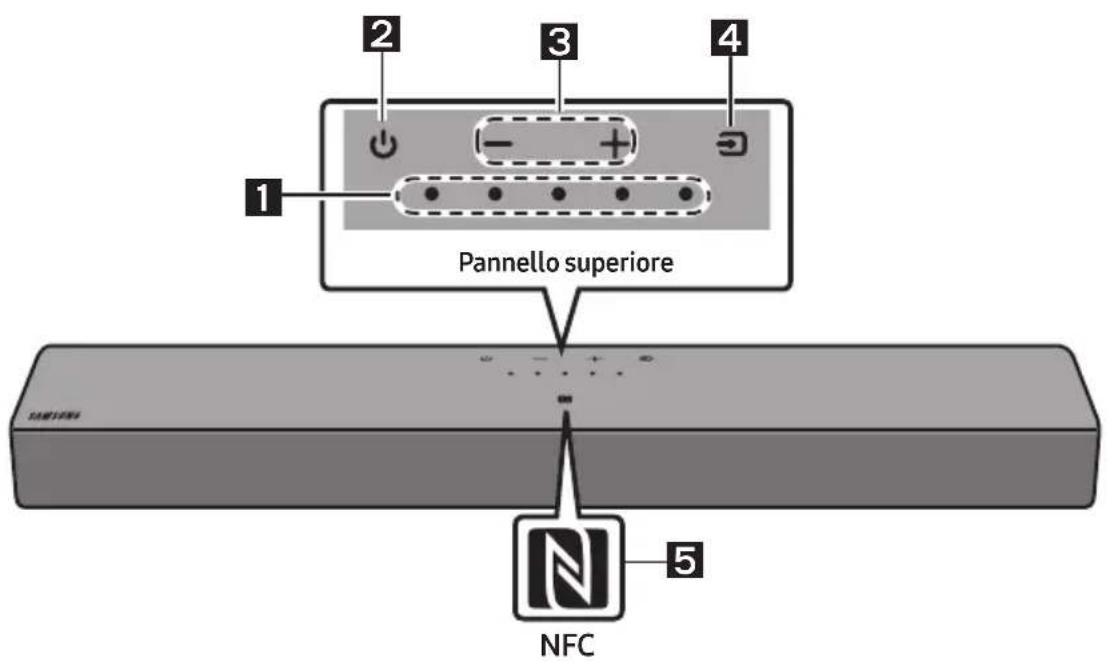

02 PANORAMICA DEL PRODOTTO

Pannello superiore della Soundbar

1	Indicatore LED	L'indicatore LED lampeggia, si illumina o cambia colore a seconda dello stato o della modalità corrente della Soundbar. Come descritto di seguito, il colore dell'indicatore LED e il numero di spie indicano la modalità attiva.
		LED bianco	LED bianco	LED multicolore	LED bianco	LED bianco
		Il LED multicolore cambia in Bianco, Ciano, Verde, Rosso, Giallo, Arancione, Viola e Blu a seconda dello stato o della modalità.
2	Alimentazione	Consente di accendere e spegnere il dispositivo.
3	Volume	Regola il volume.
4	Sorgente	Premere il tasto → (Sorgente) per cambiare modalità. Ogni volta che si cambia modalità, il LED si accende in bianco e poi si spegne.

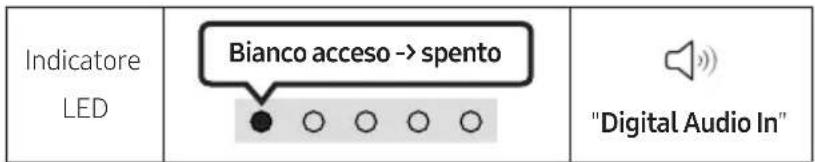

		Indicatore LED	Bianco acceso -> spento	Bianco acceso -> spento	Bianco acceso -> spento
			"Digital Audio In"	"Bluetooth" "USB"

5

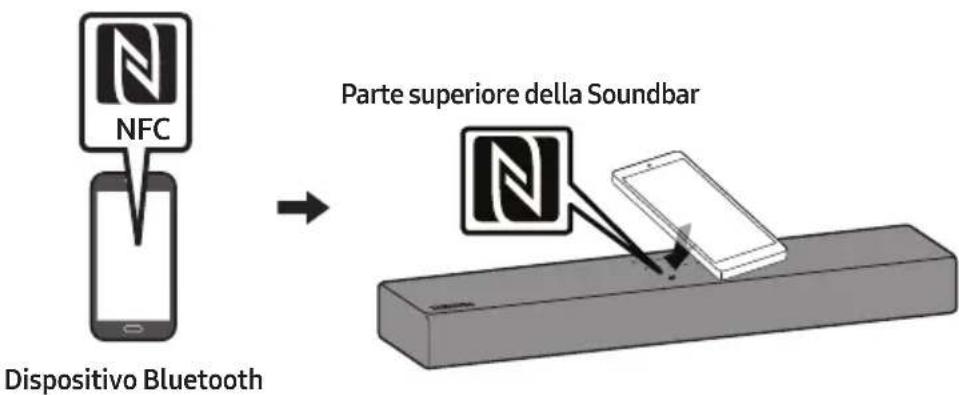

Logo NFC

È possibile attivare la connessione Bluetooth posizionando il telefono nell'area di copertura NFC della Soundbar.

• Quando si inserisce il cavo CA, il tasto di accensione riprenderà a funzione entro 4 - 6 secondi.
• Quando si accende questa unità, il suono verrà riprodotto dopo un ritardo di 4 - 5 secondi.
• hSe il suono proviene sia dalla TV sia dalla Soundbar, accedere al menu Impostazioni per l'audio della TV e impostare il diffusore TV su Altoparlante esterno.

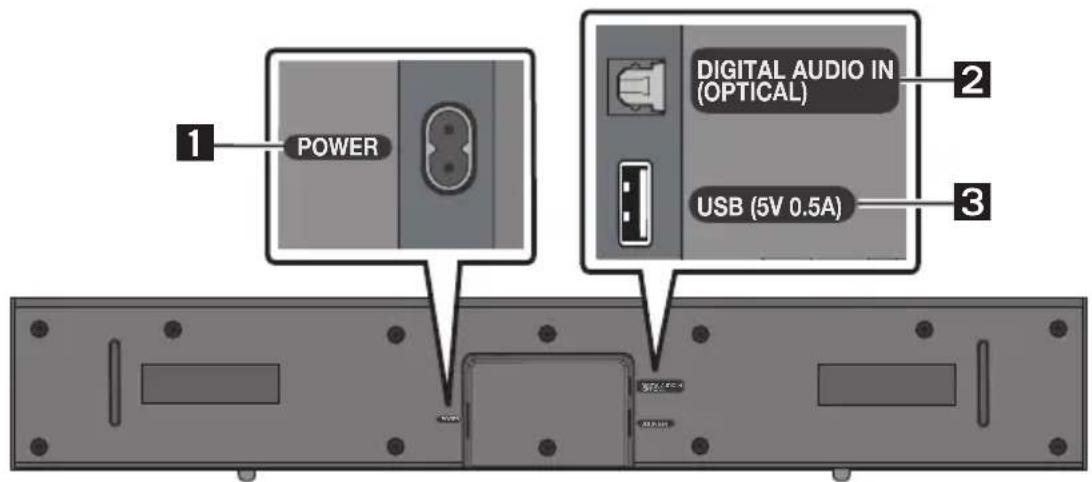

Pannello inferiore della Soundbar

1	POWERConnettere il cavo di alimentazione CA della Soundbar.
2	DIGITAL AUDIO IN (OPTICAL)Collegare all'uscita (ottica) digitale di un dispositivo esterno.

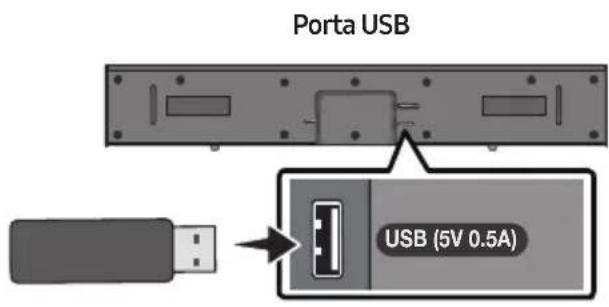

3	USB (5V 0.5A)Collegare a un dispositivo USB per riprodurre file musicali sul dispositivo USB tramite la Soundbar.

- Non collegare questa unità o altri componenti a una presa CA finché non sono stati completati tutti i collegamenti tra i componenti.

03 UTILIZZO DEL TELECOMANDO

Inserimento delle batterie prima dell'utilizzo del telecomando (2 batterie AAA)

Far scorrere il coperchio posteriore nella direzione della freccia fino alla completa rimozione. Inserire 2 batterie AAA (1,5 V) orientate in modo corretto. Far scorrere il coperchio posteriore fino al raggiungimento della posizione iniziale.

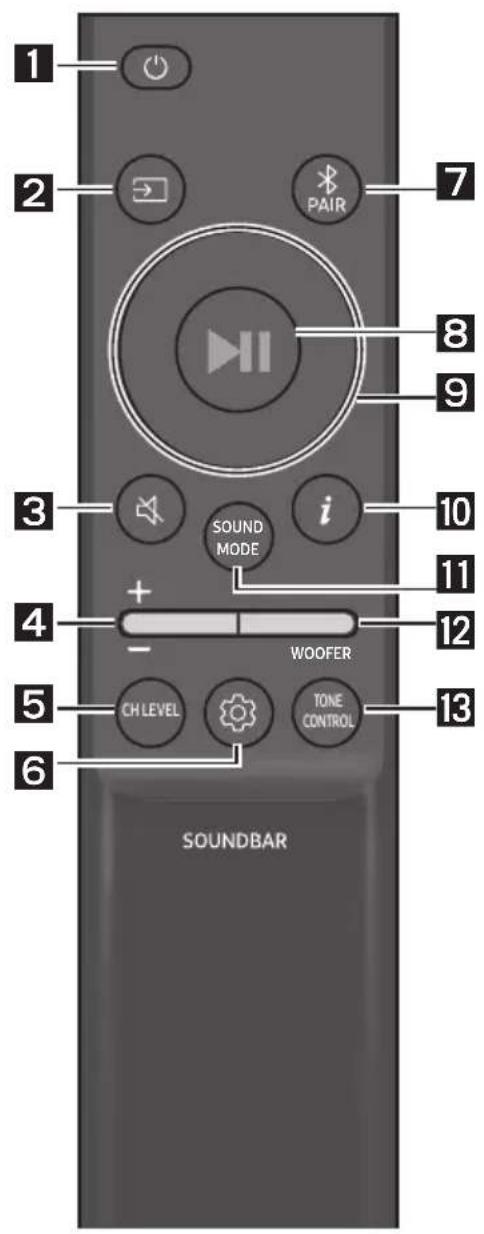

Come utilizzare il telecomando

1

Alimentazione

Consente di accendere e spegnere la Soundbar.

• Funzione Auto Power Down

L'unità si spegne automaticamente nelle situazioni seguenti:

- Nella modalità "Digital Audio In" / "Bluetooth" / "USB" se l'assenza del segnale audio si prolunga per 18 minuti.

2

(Sorgente)

Premere per selezionare una sorgente connessa alla Soundbar.

3

(Muto)

Premere il tasto (Muto) per disattivare l'audio. Premerlo nuovamente per riattivare l'audio.

Volume

Premere il tasto su o giù per regolare il volume.

IndicatoreLED

Volume su

Volume giù

CH LEVEL

Premendo il pulsante è possibile regolare il volume di ciascun altoparlante.

Indicatore LED
	“Centre Level”

(Controllo audio)

Premendo il pulsante è possibile impostare la funzione audio. L'opzione desiderata può essere regolata usando i tasti Su/Giù. Ogni volta che si cambia modalità, il LED multicolore lampeggia in bianco.

Se il video della TV e l'audio della Soundbar non sono sincronizzati, selezionare "Sync" in Controllo audio, quindi impostare il ritardo dell'audio tra 0\~300 millisecondi usando i tasti Su/Giù. (Non disponibile nel modo "USB" o "Bluetooth".)

• La funzione "Sync" è supportata solo per alcune funzioni.
• "Night mode" è ottimizzata per la visione notturna con le impostazioni regolate per abbassare il volume ma mantenere i dialoghi chiari.
• "Voice enhancement" semplifica l'ascolto dei dialoghi parlati nei film e in TV.

	EQ 7 bandeTenere premuto il tasto (Controllo audio) per circa 5 secondi per regolare il suono per ogni banda di frequenza. È possibile selezionare 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz e 10 kHz usando i tasti Sinistra/Destra e ogni valore può essere regolato su un'impostazione compresa tra -6 - +6 usando i tasti Su/Giù. (Accertarsi che il modo Audio sia impostata su "Standard".)
	EQ 7 bande
	Tieni premuto il pulsante (controllo audio)per circa 5 secondi.	Utilizzando i pulsanti Sinistra/Destra e ciascuno può essere regolato per un'impostazione tra -6 e +6.
	"150Hz"	"150Hz" → "300Hz" → "600Hz" → "1.2kHz" → "2.5kHz" → "5kHz" → "10kHz"

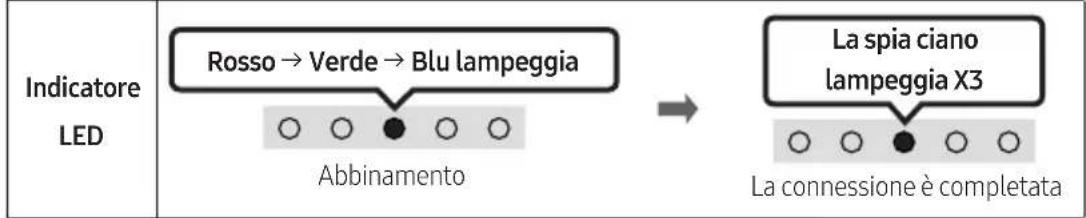

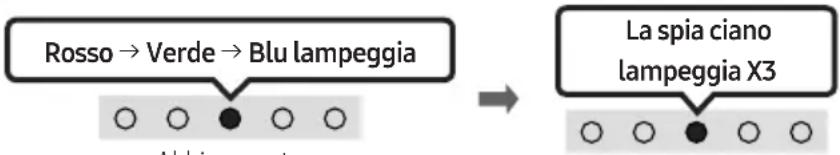

7	Bluetooth PAIRConsente di attivare la modalità associazione Bluetooth della Soundbar.Quando si preme il tasto, il display LED cambia come illustrato di seguito.Finché l'associazione non viene completata, il LED multicolore cambia in Rosso → Verde → Blu.
8	I (Riproduci / Sospendi)È possibile riprodurre o mettere in pausa la musica premendo il tasto in modalità "USB".
9	I/Giù/Sinistra/DestraPremere Su/Giù/Sinistra/Destra sul tasto per selezionare o impostare funzioni.RipetiPer utilizzare la funzione Ripeti nel modo "USB", premere il tasto Su.Salta branoPremere il tasto Destra per selezionare il file musicale successivo. Premere il tasto Sinistra per selezionare il file musicale precedente.
10	i (Info)Quando premuto, vengono visualizzate le informazioni per ciascuna modalità. (Vedere pagina 7).

11

SOUND MODE

Premendo il tasto, è possibile selezionare la modalità audio desiderata. Ogni volta che si cambia modalità, il LED multicolore lampeggia in bianco. (La modalità audio potrebbe variare a seconda del modello di TV).

Fornisce un campo sonoro più ampio di quello standard.

- Standard

Emette il suono originale.

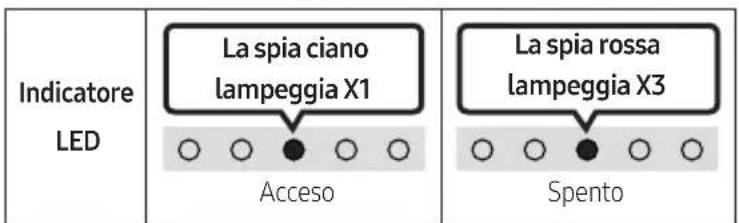

- Bluetooth Power attivato/disattivato

Questa funzione accende automaticamente la Soundbar nel momento in cui riceve una richiesta di connessione da una TV o da un dispositivo Bluetooth già connessi in passato. La funzione è Attiva per impostazione predefinita.

- Tenere premuto il tasto SOUND MODE per più di 5 secondi per disattivare la funzione Bluetooth Power.

• DRC (Dynamic Range Control) attivato/disattivato

Consente di applicare la funzionalità Dynamic Range Control alle tracce Dolby Digital. Con la Soundbar spenta, tenere premuto il tasto SOUND MODE per più di 5 secondi per attivare o disattivare la modalità DRC (Dynamic Range Control). La modalità DRC, se attivata, attenua i suoni forti (il suono potrebbe risultare distorto).

Tasto SOUND MODE	Indicatore LED
	Acceso (impostazione predefinita)	Spento
DRC attivato/disattivato	Attivare → Disattivare

Premere il tasto su o giù per regolare il livello dei bassi tra -6 e +6. Premere il pulsante per impostare il livello del volume del woofer (basso) su 0 (impostazione predefinita) (subwoofer non incluso).

13

TONE CONTROL

Premendo il pulsante è possibile regolare il volume degli alti o dei bassi. L'opzione desiderata può essere regolata usando i tasti Su/Giù. (Questa funzione è disponibile in tutte le modalità audio tranne nella modalità "Standard".)

IndicatoreLED
	“Treble” → “Bass”

"Treble" → "Bass"

Utilizzo dei pulsanti nascosti (pulsanti con più di una funzione)

Tasto nascosto		Pagina di riferimento
Tasto del telecomando Funzione
WOOFER (Su)	Telecomando della TV attivato/disattivato	Pagina 15
Sinistra	Connessione automatica TV attivata/disattivata	Pagina 19
(Controllo audio)	EQUALIZZATORE 7 bande Pagina 11
SOUND MODE	DRC attivato/disattivato Pagina 12
	Bluetooth Power attivato/disattivato Pagina 12

Specifiche di uscita per diverse modalità di effetti sonori

Effetto Ingresso Uscita
Surround Sound	2.0 canali 2.0 canali
	5.1 canali 2.0 canali
Standard	2.0 canali 2.0 canali
	5.1 canali 2.0 canali

Regolazione del volume della Soundbar con il telecomando della TV

Regolare il volume della Soundbar usando il telecomando della TV.

• Questa funzione può essere usata solo con telecomandi IR. I telecomandi Bluetooth, che richiedono l'associazione, non sono supportati.
• Per utilizzare questa funzione, impostare il diffusore TV su Altoparlante esterno.
• Produttori che supportano questa funzione: Samsung, VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA

Telecomando della TV attivato/disattivato

1. Spegnere la Soundbar.
2. Tenere premuto il tasto WOOFER per 5 secondi.

Ogni volta che si solleva il tasto WOOFER per 5 secondi, la modalità cambia nel seguente ordine:

"Off-TV Remote" (modalità predefinita), "Samsung-TV Remote", "All-TV Remote".

Lo stato dell'indicatore LED cambia a ogni cambio di modalità, come mostrato di seguito.

Tasto del telecomando Indicatore LED Stato
		“Off-TV Remote”(modalità predefinita)
		“Samsung-TV Remote”
		“All-TV Remote”

04 CONNESSIONE DELLA SOUNDBAR

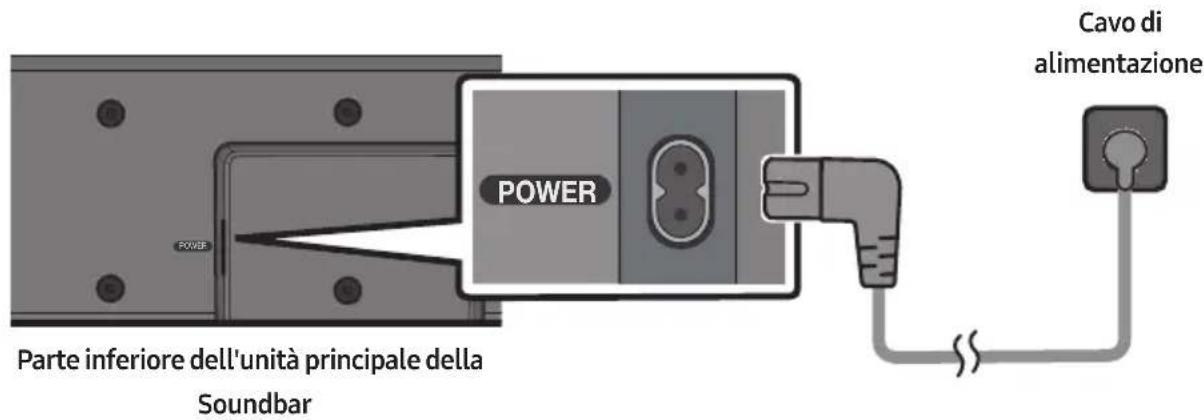

Collegamento della corrente elettrica

Utilizzare nel seguente ordine i componenti di alimentazione per collegare la Soundbar a una presa elettrica:

- Per ulteriori informazioni sui requisiti dell'alimentazione e sul consumo di energia, vedere l'etichetta applicata al prodotto. (Etichetta: base dell'unità principale della Soundbar)

1. Collegare il cavo di alimentazione alla Soundbar.
2. Collegare il cavo di alimentazione a una presa a muro.

NOTA

- Se si disinserisce e si inserisce il cavo di alimentazione quando il prodotto è acceso, la Soundbar si accende automaticamente.

05 UTILIZZO DI UNA CONNESSIONE CABLATA ALLA TV

Connessione tramite cavo ottico

Lista di controllo pre-connessione

- Quando si utilizza un cavo ottico e i terminali sono coperti, assicurarsi di rimuovere la copertura.

1. Con la TV e la Soundbar spente, collegare la porta DIGITAL AUDIO IN (OPTICAL) sulla Soundbar e la porta di uscita OPTICAL sulla TV con il cavo ottico (non in dotazione), come mostrato nella figura.
2. Accendere la Soundbar e la TV.
3. Premere il tasto (Sorgente) sul pannello superiore o sul telecomando, quindi selezionare il modo "Digital Audio In".
4. L'audio della TV viene diffuso dalla Soundbar.

06 UTILIZZO DI UNA CONNESSIONE WIRELESS ALLA TV

Connessione tramite Bluetooth

Quando una TV Samsung viene connessa tramite Bluetooth, è possibile ascoltare l'audio stereo senza l'ingombro dei cavi.

• È possibile connettere una sola TV Samsung alla volta.
• È possibile connettere una TV Samsung che supporta il Bluetooth. Verificare le specifiche della TV.

La connessione iniziale

1. Premere il pulsante ✝ PAIR sul telecomando della Soundbar o premere il pulsante ➞ (Sorgente) sul pannello superiore della Soundbar per entrare in modalità "Bluetooth".

Pulsante di associazioneBluetooth	Indicatore LED
OPPUREIn modalità "Bluetooth"	AddinamentoLa connessione è completataFinché l'associazione non viene completata, il LED multicolore cambia in Rosso → Verde → Blu.
		"Ready to connect via Bluetooth."

1. Selezionare la modalità Bluetooth sulla TV Samsung.

Esempio: Pagina iniziale (☐) → Menu → Impostazioni (☒) → Tutte le impostazioni (☒) → Suono → Uscita audio → Elenco altoparlanti Bluetooth → [AV]Soundbar C4-Series (Bluetooth))

1. Selezionare "[AV]Soundbar C4-Series" dall'elenco sullo schermo della TV.

Nell'elenco dei dispositivi Bluetooth della TV è indicata una Soundbar disponibile con

"Associazione richiesta" o "Associata". Per connettere una TV Samsung alla Soundbar, selezionare il messaggio, quindi stabilire una connessione.

1. L'audio della TV Samsung viene ora emesso dalla Soundbar.

- Se è presente un log di connessione tra la Soundbar e la TV Samsung, la Soundbar viene connessa automaticamente cambiando la modalità in "Bluetooth".

Se il dispositivo non si connette

• Se sull'elenco dei diffusori della TV Samsung è già presente una Soundbar, (ad esempio [AV]Soundbar C4-Series), eliminarla.
• Ripetere i passaggi da 1 a 3.

Disconnessione della Soundbar dalla TV Samsung

Premere il tasto → (Sorgente) sul pannello superiore o sul telecomando per selezionare un modo diverso da "Bluetooth".

- La disconnessione richiede tempo perché la TV Samsung deve ricevere una risposta dalla Soundbar. (Il tempo necessario potrebbe variare in base al modello di TV Samsung.)

Connessione automatica TV attivata/disattivata

Per annullare la connessione Bluetooth automatica tra la Soundbar e il TV, premere il tasto Sinistra del telecomando per 5 secondi con la Soundbar in stato “Bluetooth Ready”. (Attivare → Disattivare)

Tasto Sinistra Indicatore LED
	Acceso(impostazione predefinita)	Spento
Bluetooth Ready	Attivare → Disattivare

Note sulla connessione Bluetooth

• Individuare un nuovo dispositivo nel raggio di copertura di 1 m da connettere tramite Bluetooth.
• Se viene richiesto un codice PIN quando si connette un dispositivo Bluetooth, inserire <0000>.
• La Soundbar si spegne automaticamente dopo 18 minuti nello stato Pronto.

• La Soundbar non esegue la connessione o la ricerca Bluetooth correttamente nelle situazioni seguenti:

• in presenza di un forte campo elettrico intorno alla Soundbar.

• quando più dispositivi Bluetooth sono associati contemporaneamente alla Soundbar.
• se il dispositivo Bluetooth è spento, non è presente o non funziona correttamente.

- I dispositivi elettronici possono causare interferenze radio. I dispositivi che generano onde elettromagnetiche come i forni a microonde, i dispositivi LAN wireless e così via devono essere tenuti lontano dall'unità principale della Soundbar.

07 CONNESSIONE DI UN DISPOSITIVO ESTERNO

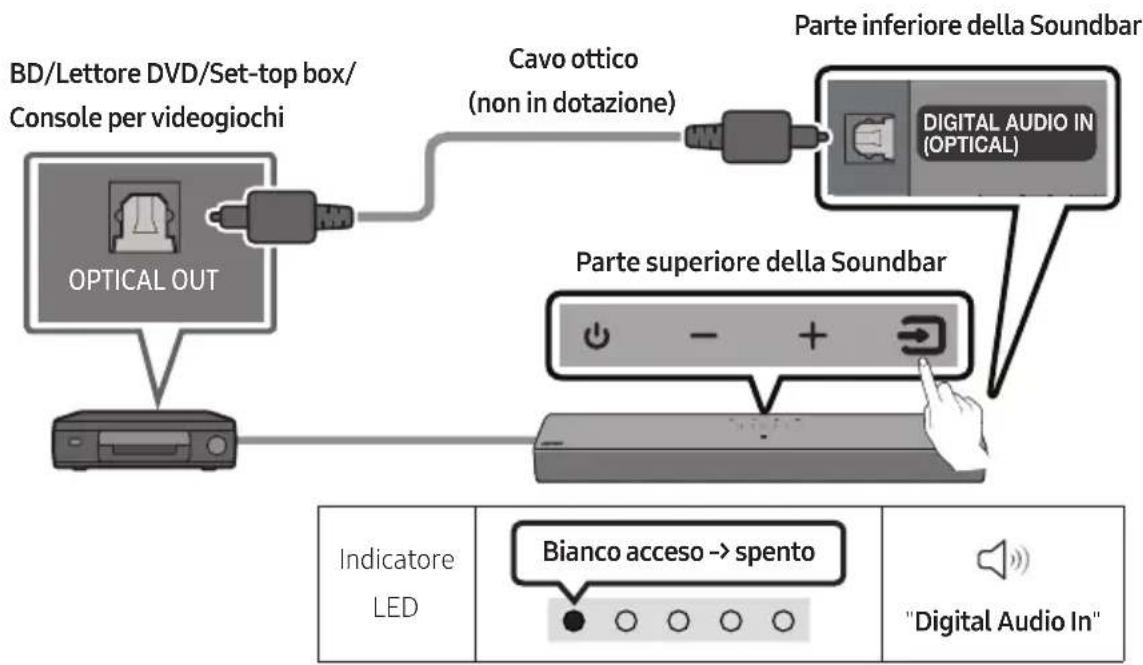

Connessione tramite cavo ottico

1. Con il dispositivo esterno e la Soundbar spenti, collegare la porta DIGITAL AUDIO IN (OPTICAL) sulla Soundbar e la porta di uscita OPTICAL su dispositivo esterno con il cavo ottico (non in dotazione), come mostrato nella figura.
2. Accendere la Soundbar e il dispositivo esterno.
3. Selezionare il modo "Digital Audio In" premendo il tasto ➞ (Sorgente) sul pannello superiore o sul telecomando.
4. L'audio del dispositivo esterno viene diffuso dalla Soundbar.

08 COLLEGAMENTO DI UN DISPOSITIVO DI MEMORIA USB

È possibile riprodurre tramite la Soundbar file musicali contenuti in dispositivi di memoria.

1. Connettere il dispositivo USB alla porta USB nella parte inferiore del prodotto.
2. Premere il pulsante → (Sorgente) sul pannello superiore o sul telecomando, quindi selezionare la modalità "USB".
3. Riprodurre file musicali dal dispositivo di memoria tramite la Soundbar.
4. La Soundbar si spegne automaticamente (Auto Power Down) se non è stato collegato alcun dispositivo USB per più di 18 minuti.

Elenco della compatibilità

Estensione Codec	Frequenza di	campionamento	Velocità di trasmissione
*.mp3 MPEG1 Layer2	32 kHz ~ 48 kHz 32 ~ 320 kbps
	MPEG1 Layer3 32 kHz ~ 48 kHz 32 ~ 320 kbps
	MPEG2 Layer3 16 kHz ~ 24 kHz 8 ~ 160 kbps
	MPEG2.5 Layer3 8 kHz ~ 12 kHz 8 ~ 160 kbps
*.wma WMA7/8/9 32	kHz ~ 48 kHz 32 ~ 320 kbps
*.aac *.m4a	A AC-LC (MPEG2/MPEG4 solo audio)	32 kHz ~ 48 kHz 32 ~ 320 kbps
*.wav	LPCM	32 kHz ~ 192 kHz	1024 ~ 9216 kbps
*.flac	FLAC	32 kHz ~ 192 kHz	162 ~ 8100 kbps

• Se sul dispositivo USB sono archiviati un elevato numero di cartelle (circa 200) e file (circa 2000) è possibile che la Soundbar impieghi qualche istante per accedere ai file e riprodurli.
• La Soundbar supporta solo dispositivi USB con file system FAT16 (\~2GB), FAT32 (\~2TB) o NTFS (\~2TB).

09 CONNESSIONE DI UN DISPOSITIVO MOBILE

Connessione tramite Bluetooth

Quando un dispositivo mobile viene connesso tramite Bluetooth, è possibile ascoltare l'audio stereo senza l'ingombro dei cavi.

- Quando si connette un dispositivo Bluetooth associato con la Soundbar spenta, la Soundbar si accende automaticamente.

Dispositivo mobile

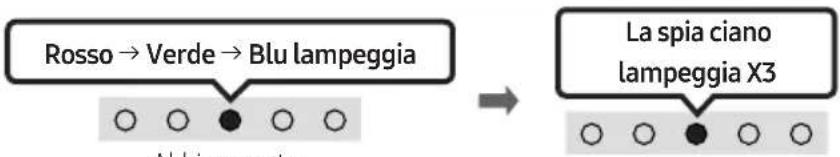

La connessione iniziale

• Quando si connette un nuovo dispositivo Bluetooth, assicurarsi che si trovi nel raggio di copertura di 1 m.
• Premere il pulsante ✦ PAIR sul telecomando della Soundbar o premere il pulsante ➕ (Sorgente) sul pannello superiore della Soundbar per entrare in modalità "Bluetooth".

Pulsante di associazioneBluetooth	Indicatore LED
OPPUREIn modalità "Bluetooth"	AbdinamentoLa connessione è completataFinché l'associazione non viene completata, il LED multicolore cambia in Rosso → Verde → Blu.
		"Ready to connect via Bluetooth."

1. Sul dispositivo selezionare "[AV]Samsung Soundbar C4-Series" dall'elenco che viene visualizzato.
2. Riprodurre i file musicali dal dispositivo connesso tramite Bluetooth attraverso la Soundbar.

Se il dispositivo non si collega

• Se nell'elenco dei diffusori sul dispositivo mobile è già presente una Soundbar, (ad esempio "[AV]Samsung Soundbar C4-Series"), eliminarla.
• Ripetere i passaggi 1 e 2.

Note sulla connessione Bluetooth

• Individuare un nuovo dispositivo nel raggio di copertura di 1 m da connettere tramite Bluetooth.
• Se viene richiesto un codice PIN quando si connette un dispositivo Bluetooth, inserire <0000>.
• La Soundbar si spegne automaticamente dopo 18 minuti nello stato Pronto.

• La Soundbar non esegue la connessione o la ricerca Bluetooth correttamente nelle situazioni seguenti:

• in presenza di un forte campo elettrico intorno alla Soundbar.

• quando più dispositivi Bluetooth sono associati contemporaneamente alla Soundbar.
  – se il dispositivo Bluetooth è spento, non è presente o non funziona correttamente.

- I dispositivi elettronici possono causare interferenze radio. I dispositivi che generano onde elettromagnetiche come i forni a microonde, i dispositivi LAN wireless e così via devono essere tenuti lontano dall'unità principale della Soundbar.

• La Soundbar supporta i dati SBC (44,1 kHz, 48 kHz).
• Collegarla esclusivamente a un dispositivo Bluetooth che supporta la funzione A2DP (AV).
• Non è possibile collegare la Soundbar a un dispositivo Bluetooth che supporta solo la funzione HF (vivavoce).
• Quando si collega la Soundbar a un dispositivo Bluetooth, avvicinarli il più possibile.
• Maggiore è la distanza tra la Soundbar e il dispositivo Bluetooth, minore sarà la qualità dell'audio. Il collegamento Bluetooth potrebbe interrompersi se i dispositivi non rientrano nel range di copertura.
• Il collegamento Bluetooth potrebbe non funzionare come previsto nelle aree con scarsa ricezione.

• Un dispositivo Bluetooth potrebbe generare rumori o non funzionare correttamente nelle seguenti condizioni:

• Quando il corpo viene a contatto con il ricetrasmettitore di segnale sul dispositivo Bluetooth o sulla Soundbar.

• Negli angoli o in presenza di un ostacolo nelle vicinanze, ad esempio una parete o un divisorio, dove possono verificarsi fluttuazioni elettriche.

- Se esposto a interferenze radio generate da altri prodotti operanti sulle stesse gamme di frequenza, ad esempio apparecchiature mediche, forni a microonde e dispositivi LAN wireless.

- Ostacoli come porte e pareti potrebbero influire sulla qualità audio anche quando i dispositivi rientrano nel range di copertura.

• Si noti che la Soundbar non può essere associata ad altri dispositivi Bluetooth quando è in uso l'opzione Bluetooth.
• Questo dispositivo wireless potrebbe causare interferenze elettriche durante il funzionamento.

Bluetooth Power attivato/disattivato

Quando la funzione Accensione Bluetooth Power è attivata e il Soundbar è spento, se un dispositivo Bluetooth collegato in precedenza prova a collegarsi al Soundbar, il Soundbar si accende automaticamente.

1. Tenere premuto il tasto SOUND MODE sul telecomando per più di 5 secondi mentre si accende la Soundbar.
2. L'indicatore LED multicolore sulla Soundbar lampeggia in "Ciano".

Tasto SOUND MODE	Indicatore LED
	Acceso(impostazione predefinita)	Spento
Bluetooth Powerattivato/disattivato	Attivare → Disattivare

Disconnettere il dispositivo Bluetooth dalla Soundbar

È possibile scollegare il dispositivo Bluetooth dall'Soundbar. Per le istruzioni, vedere il manuale utente del dispositivo Bluetooth.

• L'Soundbar viene scollegato.
- Se la Soundbar è scollegata dal dispositivo Bluetooth, l'indicatore LED multicolore della Soundbar lampeggia tre volte in "Rosso".

Disconnessione della Soundbar dal dispositivo Bluetooth

Premere il tasto 📋 (Sorgente) sul pannello superiore o sul telecomando per selezionare un modo diverso da "Bluetooth".

- La disconnessione richiede tempo perché il dispositivo Bluetooth deve ricevere una risposta dalla Soundbar. (Il tempo di disconnessione potrebbe variare a seconda del dispositivo Bluetooth)

Connessione di una Soundbar a un dispositivo mobile tramite la funzione NFC

Posizionare il dispositivo mobile nell'area di copertura NFC sulla Soundbar.

NOTE

• Assicurarsi che la funzione NFC del dispositivo mobile sia attivata e che lo schermo sia attivo.
• La connessione Bluetooth non è disponibile quando la funzione NFC del dispositivo mobile è in modalità di emulazione scheda.
• Se viene richiesto un codice PIN durante la connessione a un dispositivo Bluetooth, immettere <0000>.
• La Soundbar si spegne automaticamente dopo 18 minuti nello stato Pronto.
• La Soundbar potrebbe non essere in grado di effettuare la ricerca o la connessione Bluetooth correttamente nelle seguenti condizioni:
• Se la Soundbar è circondata da un potente campo elettrico.
• Se si effettua l'associazione di diversi dispositivi Bluetooth con la Soundbar in contemporanea.
• Se il dispositivo Bluetooth è spento, fuori posto o presenta malfunzionamenti.

- I dispositivi elettronici potrebbero causare interferenze radio. I dispositivi che generano onde elettromagnetiche, come ad esempio forni a microonde, LAN wireless e così via, devono essere tenuti lontano dall'unità principale della Soundbar.

• Il Soundbar supporta i dati SBC (44,1kHz, 48kHz).

- Effettuare il collegamento esclusivamente a un dispositivo Bluetooth che supporti la funzione A2DP (AV).

- Non è possibile collegare il Soundbar a un dispositivo Bluetooth che supporta soltanto la funzione HF (Hands Free).

- Una volta stabilito il collegamento tra la Soundbar e un dispositivo Bluetooth, selezionando "[AV]Samsung Soundbar C4-Series" dall'elenco dei dispositivi trovati, la Soundbar passa automaticamente al modo "Bluetooth".

- Disponibile solo se il Soundbar è elencato tra i dispositivi collegati al dispositivo Bluetooth. (Il dispositivo Bluetooth e il Soundbar devono essere stati collegati in precedenza almeno una volta).

- La Soundbar non può essere associata a un altro dispositivo se è già in modalità Bluetooth e associata a un dispositivo Bluetooth.

10 INSTALLAZIONE A PARETE (OPZIONALE)

Precauzioni per l'installazione

• Installare solo su pareti verticali.
- Non installare in luoghi caratterizzati da temperature e/o umidità elevate.
- Verificare se la parete è sufficientemente solida per sostenere il peso del prodotto. In caso contrario, rinforzare la parete o scegliere un altro punto per il montaggio.
- Acquistare e utilizzare le viti e gli ancoraggi appropriati per il tipo di parete (cartongesso, ferro, legno e così via). Se possibile, fissare le viti ai montanti della parete.
- Acquistare le viti di montaggio in base al tipo e allo spessore della parete su cui si desidera montare la Soundbar.

- Diametro: M4

– Lunghezza: si consiglia 40 mm o maggiore.

- Collegare i cavi dall'unità ai dispositivi esterni prima di montare la Soundbar sulla parete.

- Assicurarsi che l'unità sia spenta e scollegata dall'alimentazione prima di installarla. In caso contrario, potrebbero verificarsi scariche elettriche.

Componenti per il montaggio a parete

Per l'installazione su pareti in calcestruzzo (non fornito in dotazione)

NOTA

- L'installazione su pareti di tipo diverso richiede l'uso di viti di tipo diverso.

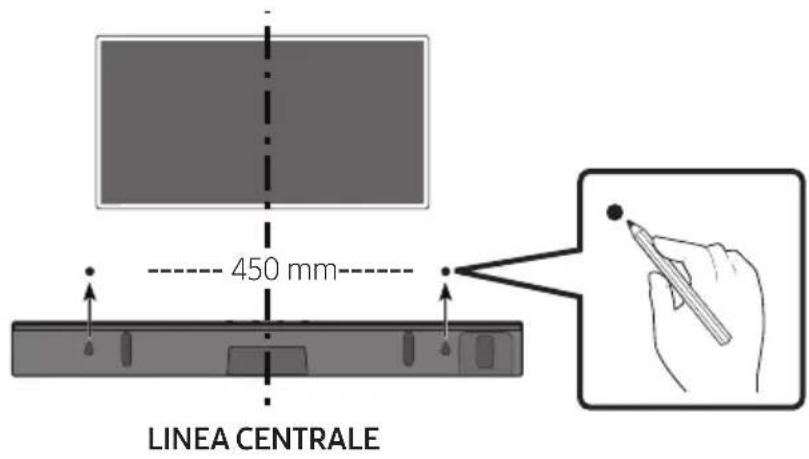

1.

NOTE

- Se la TV è installata a parete, installare la Soundbar sotto la TV a una distanza di almeno 5cm. - Utilizzare una matita per contrassegnare le posizioni dei fori.

2.

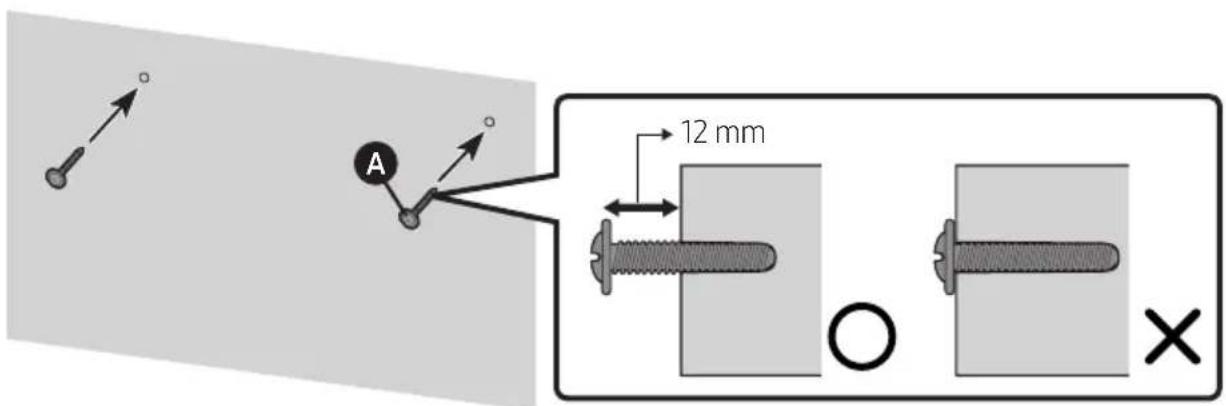

NOTA IMPORTANTE

- Il metodo di installazione illustrato si riferisce alle pareti in CALCESTRUZZO. I metodi di installazione variano a seconda del tipo di parete. Per l'installazione su parete a secco, si raccomanda caldamente di eseguire dei fori di supporto per le viti nei montanti di legno sottostanti.

3.

- I supporti per l'installazione a parete sono integrati nel retro della Soundbar.

ATTENZIONE

• Premere la Soundbar verso il basso con forza sufficiente a fissarla alla parete. Se la Soundbar non è saldamente fissata alla parete, potrebbe staccarsi accidentalmente provocando lesioni a persone.
• Non urtare né colpire la Soundbar (specialmente dal basso). A causa dell'impatto la Soundbar potrebbe staccarsi dalla parete e provocare lesioni a persone.

11 AGGIORNAMENTO DEL SOFTWARE

Importante: dopo l'aggiornamento, mantenere le Impostazioni originali.

1. Collegare una memoria stick USB alla porta USB sul computer.

Importante: assicurarsi che non siano presenti file musicali nell'unità della memory stick USB. Questo potrebbe causare il mancato aggiornamento del firmware.

1. Andare a (samsung.com) → selezionare Immetti numero modello e immettere il modello della Soundbar. Selezionare manuali e download e scaricare la versione più aggiornata del file software.
2. Salvare il software scaricato su una memory stick USB e selezionare "Estrai qui" per decomprimere la cartella.

3. Spegnere la Soundbar e connettere l'unità USB che contiene l'aggiornamento software alla porta USB.

4. Inserire la USB nella Soundbar e passare alla sorgente USB; il software si aggiornerà automaticamente e l'operazione sarà completata entro 2 minuti. Durante la procedura di aggiornamento, i 5 LED iniziano a lampeggiare in un ciclo infinito, quindi i 5 LED diventano bianchi luminosi, quindi i 5 LED lampeggiano nuovamente in un ciclo infinito. Al completamento dell'aggiornamento, l'indicatore azzurro lampeggia 3 volte e la Soundbar si riaccende automaticamente.

- Il prodotto ha una funzione DUAL BOOT. Se il firmware non riesce a completare l'aggiornamento, sarà possibile aggiornare nuovamente il firmware.

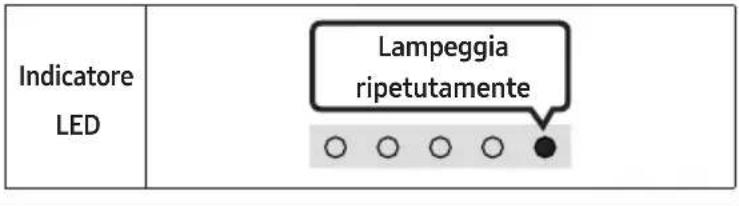

Se non viene visualizzato il lampeggiamento della sequenza di LED

1. Spegnere la Soundbar, scollegare e ricollegare il dispositivo di archiviazione che contiene i file di aggiornamento alla porta USB della Soundbar.
2. Scollegare il cavo di alimentazione della Soundbar, ricollegarlo, quindi accendere la Soundbar.

NOTE

• L'aggiornamento del firmware potrebbe non funzionare correttamente se sul dispositivo di archiviazione sono presenti file audio supportati dalla Soundbar.
• Non scollegare l'alimentazione o rimuovere il dispositivo USB durante l'applicazione degli aggiornamenti. L'unità principale si spegnerà automaticamente dopo il completamento dell'aggiornamento del firmware.
• Dopo l'aggiornamento, mantenere le Impostazioni originali. (include Volume, campo audio, ecc.)

- Al completamento dell'aggiornamento, la Soundbar si accende automaticamente e l'interfaccia Voice esce. Se non è possibile effettuare l'aggiornamento, controllare se la stick USB è difettosa.

• Gli utenti di Mac OS dovrebbero usare MS-DOS (FAT) come formato USB.
- L'aggiornamento tramite USB potrebbe non essere disponibile, a seconda del produttore del dispositivo di archiviazione.

Ripristino

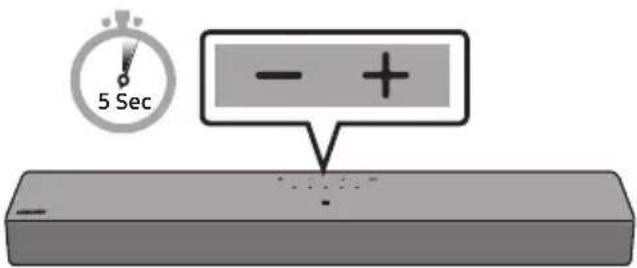

Con la Soundbar accesa, premere contemporaneamente i tasti – + (Volume) sul corpo per almeno 5 secondi. Il display LED cambia come illustrato di seguito e la Soundbar viene azzerata.

ATTENZIONE

- Tutte le impostazioni della Soundbar verranno ripristinate. Assicurarsi di eseguire questa procedura soltanto se è necessario il ripristino.

12 RISOLUZIONE DEI PROBLEMI

Prima di contattare l'assistenza, controllare quanto segue.

La Soundbar non si accende.

→ Assicurarsi che il cavo di alimentazione della Soundbar sia inserita correttamente nella presa.

La Soundbar funziona in modo non regolare.

→Disinserire e reinserire il cavo di alimentazione.
→Spegnere e riaccendere il dispositivo esterno e riprovare.
→In assenza di segnale, la Soundbar si spegne automaticamente dopo un certo periodo di tempo. Accendere la Soundbar. (Andare a pagina 9.)

Il telecomando non funziona.

→Puntare il telecomando direttamente sulla Soundbar.
→Sostituire le batterie.

La Soundbar non emette suoni.

→Il volume della Soundbar è troppo basso o azzerato. Regolare il volume.
→ Quando è connesso un dispositivo esterno (STB, dispositivo Bluetooth, dispositivo mobile e così via), regolare il volume del dispositivo esterno.
→Per l'uscita audio della TV, selezionare Soundbar. (TV Samsung: Pagina iniziale ( →Menu →Impostazioni ( →Tutte le impostazioni ( →Suono →Uscita audio →Seleziona Soundbar)
→Il collegamento del cavo alla Soundbar potrebbe essere lento. Rimuovere il cavo e ricollegarlo.
→Rimuovere completamente il cavo di alimentazione, ricollegarlo e accendere il prodotto.
→ Inizializzare il prodotto e riprovare. (Andare a pagina 31.)

La Soundbar non si connette tramite Bluetooth.

→ Quando si connette un nuovo dispositivo, passare all'associazione Bluetooth per la connessione. (Premere il tasto ✝ PAIR sul telecomando o il tasto 📄 (Sorgente) sul corpo per almeno 5 secondi.)
→la Soundbar è collegata a un altro dispositivo, scollegarlo prima di cambiare dispositivo.
→Riconnetterlo dopo aver rimosso l'elenco dei diffusori Bluetooth sul dispositivo da connettere. (TV Samsung: Pagina iniziale
(→Menu →Impostazioni ( )→Tutte le impostazioni ( →Suono →Uscita audio →Elenco altoparlanti Bluetooth)
→Rimuovere e ricollegare la spina di alimentazione, quindi riprovare.
→ Inizializzare il prodotto e riprovare. (Andare a pagina 31.)

Il suono si interrompe se connesso tramite Bluetooth.

→Se il dispositivo connesso tramite Bluetooth si sposta troppo lontano dalla Soundbar, potrebbe causare l'interruzione dell'audio. Avvicinare il dispositivo alla Soundbar.
→Se una parte del corpo entra in contatto con il trasmettitore Bluetooth o il prodotto è installato su mobili di metallo, il suono potrebbe interrompersi. Verificare l'ambiente di installazione e le condizioni di utilizzo.

La Soundbar non si accende automaticamente con il TV.

→Se si spegne la Soundbar mentre si guarda la TV, la sincronizzazione della potenza con la TV sarà disattivata. Spegnere la TV e la Soundbar usando il telecomando della TV.

13 LICENZA

Dolby AUDIO

Per inviare richieste di informazioni e domande sulle risorse open source, contattare Samsung Open Source (http://opensource.samsung.com).

15 NOTA IMPORTANTE SUL SERVIZIO

• Le figure e le illustrazioni del presente manuale utente sono fornite soltanto come riferimento. Possono differire rispetto all'aspetto effettivo del prodotto.
• È possibile che vengano addebitate delle spese amministrative nei seguenti casi:

(a) l'uscita del tecnico in seguito a una chiamata non rileva difetti nel prodotto (ad es. nel caso l'utente abbia omesso di leggere questo manuale utente).

(b) utente ha portato l'unità presso un centro di riparazione che non rileva difetti nel prodotto (ad es. nel caso l'utente abbia omesso di leggere questo manuale utente).

- L'importo di tali spese amministrative verrà comunicato all'utente prima di eseguire una visita a domicilio o un eventuale intervento di manutenzione.

16 SPECIFICHE E GUIDA

Specifiche

Nome del modello HW-C400 / HW-C410
USB 5V/0,5A
Peso 2,0 kg
Dimensioni (L x A x P) 641,0 x 66,5 x 107,0 mm
Temperatura di esercizio +5°C e +35°C
Umidità di esercizio 10 % e 75 %
AMPLIFICA TOREPotenza di uscita nominale	20W x 2
Formati di riproduzione supportati	LPCM 2ch, Dolby AudioTM (che supporta Dolby® Digital), DTS
Consumo energetico complessivo in standby (W)	0,5W
BluetoothMetodo di disattivazione porta	Tenere premuto il tasto SOUND MODE per più di 5 secondi per disattivare la funzione Bluetooth Power.

NOTE

• Samsung Electronics Co., Ltd si riserva il diritto di modificare le specifiche senza preavviso.

• Peso e dimensioni sono approssimativi.

• Con la presente, Samsung dichiara che questa apparecchiatura radio è conforme alla Direttiva 2014/53/UE e ai relativi requisiti di legge del Regno Unito. Il testo completo della dichiarazione di conformità è disponibile al seguente indirizzo: http://www.samsung.com accedere alla pagina Supporto e immettere il nome del modello. L'uso di questa apparecchiatura è consentito in tutti i Paesi dell'UE e nel Regno Unito.
  • POTENZA IN USCITA DEL DISPOSITIVO WIRELESS

Potenza max. trasmettitore RF

100 mW a 2,4 GHz - 2,4835 GHz

[Corretto smaltimento delle batterie del prodotto]

(Applicabile nei Paesi con sistemi di raccolta differenziata)

Il simbolo riportato sulla batteria o sulla sua documentazione o confezione indica che le batterie di questo prodotto non devono essere smaltite con altri rifiuti al termine del ciclo di vita. Dove raffigurati, i simboli chimici Hg, Cd o Pb indicano che la batteria contiene mercurio, cadmio o piombo in quantità superiori ai livelli di riferimento della direttiva CE 2006/66.

Se le batterie non vengono smaltite correttamente, queste sostanze possono causare danni alla salute umana o all'ambiente.

Per proteggere le risorse naturali e favorire il riutilizzo dei materiali, separare le batterie dagli altri tipi di rifiuti e utilizzare il sistema di conferimento gratuito previsto nella propria area di residenza.

Corretto smaltimento del prodotto (rifiuti elettrici ed elettronici)

(Applicabile nei Paesi con sistemi di raccolta differenziata)

Il simbolo riportato sul prodotto, sugli accessori o sulla documentazione indica che il prodotto e i relativi accessori elettronici (quali caricabatterie, cuffia e cavo USB) non devono essere smaltiti con altri rifiuti al termine del ciclo di vita. Per evitare eventuali danni all'ambiente o alla salute causati dallo smaltimento dei rifiuti non corretto, si invita l'utente a separare il prodotto e i suddetti accessori da altri tipi di rifiuti, conferendoli ai soggetti autorizzati secondo le normative locali.

Gli utenti domestici, in alternativa alla gestione autonoma di cui sopra, potranno consegnare l'apparecchiatura che si desidera smaltire al rivenditore, al momento dell'acquisto di una nuova apparecchiatura di tipo equivalente. Presso i rivenditori di prodotti elettronici con superficie di vendita di almeno 400 m2 è inoltre possibile consegnare gratuitamente, senza obbligo di acquisto, i prodotti elettronici da smaltire con dimensioni inferiori a 25 cm.

Gli utenti professionali (imprese e professionisti) sono invitati a contattare il proprio fornitore e verificare i termini e le condizioni del contratto di acquisto. Questo prodotto e i relativi accessori elettronici non devono essere smaltiti unitamente ad altri rifiuti commerciali.

Per informazioni sugli impegni ambientali assunti da Samsung e gli obblighi normativi specifici del prodotto, ad es. REACH, WEEE, batterie, visitare la pagina

1. Selezione o modo Bluetooth no televisor Samsung.

Effect Intrare leşire
Surround Sound	2.0 canale 2.0 canale
	5.1 canale 2.0 canale
Standard	2.0 canale 2.0 canale
	5.1 canale 2.0 canale
