Typ produktu	Soundbar
Značka	Samsung
Model	HW-C410
Rozměry (Š x V x H)	641,0 x 66,5 x 107,0 mm
Hmotnost	2,0 kg
Jmenovitý výstupní výkon	20 W x 2
Napájení	AC (síťové napětí)
Spotřeba v pohotovostním režimu	0,5 W
Podporované audio formáty	LPCM 2ch, Dolby Audio (Dolby Digital), DTS
Audio vstupy	1 x optický (Digital Audio In), 1 x USB (5V 0,5A)
Bezdrátové připojení	Bluetooth, NFC
Zvukové režimy	Prostorový zvuk, Standard
Ekvalizér	EQ 7 pásem (150 Hz - 10 kHz)
Audio funkce	Sync (audio zpoždění 0-300 ms), Noční režim, Vylepšení hlasu, DRC
Subwoofer	Není součástí, nastavitelný od -6 do +6
Kompatibilita USB	FAT16, FAT32, NTFS; soubory MP3, WMA, AAC, WAV, FLAC
Montáž na stěnu	Možná (volitelný držák, šrouby M4)
Provozní teplota	+5°C až +35°C
Provozní vlhkost	10% až 75%
Aktualizace softwaru	Přes USB

Často kladené otázky - HW-C410 SAMSUNG

Jak připojit soundbar k televizoru?

Soundbar můžete připojit pomocí optického kabelu (není součástí) propojením portů DIGITAL AUDIO IN (OPTICAL) na soundbaru a OPTICAL OUT na televizoru. Poté na soundbaru vyberte režim Digital Audio In. Pro bezdrátové připojení použijte Bluetooth: stiskněte tlačítko PAIR na dálkovém ovladači a poté v nastavení Bluetooth televizoru vyberte [AV]Soundbar C4-Series.

Soundbar se nezapíná, co dělat?

Zkontrolujte, zda je napájecí kabel správně zapojen do soundbaru a do zásuvky. Pokud problém přetrvává, odpojte a znovu připojte napájecí kabel. Soundbar se automaticky zapne po 4 až 6 sekundách po připojení.

Jak nastavit hlasitost basů (subwooferu)?

Pomocí tlačítka WOOFER na dálkovém ovladači upravte úroveň basů od -6 do +6. Stisknutím tlačítka nahoru nebo dolů zvýšíte nebo snížíte. Výchozí nastavení je 0.

Proč je zvuk zpožděný oproti obrazu?

Použijte funkci Sync v nastavení zvuku. Stiskněte tlačítko SOUND CONTROL na dálkovém ovladači, vyberte Sync a poté pomocí tlačítek nahoru/dolů nastavte zpoždění od 0 do 300 ms. Tato funkce není dostupná v režimu USB nebo Bluetooth.

Jak použít funkci NFC pro připojení smartphonu?

Aktivujte NFC na svém smartphonu a přiložte jej k zóně detekce NFC umístěné na horní straně soundbaru (logo NFC). Bluetooth připojení se naváže automaticky. Ujistěte se, že je displej smartphonu aktivní.

Jaké audio formáty jsou podporovány přes USB?

Soundbar podporuje formáty MP3, WMA, AAC (soubory .aac/.m4a), WAV a FLAC. Vzorkovací frekvence se liší podle formátu (např. MP3 32 až 48 kHz, WAV až 192 kHz).

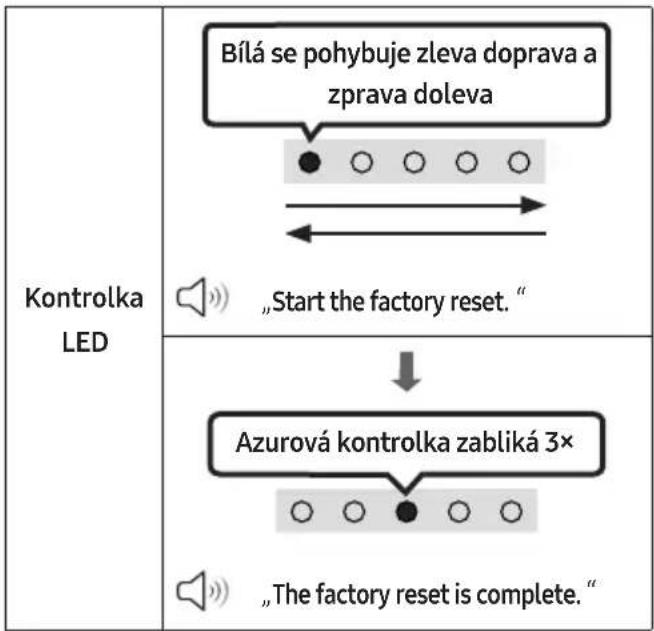

Jak resetovat soundbar?

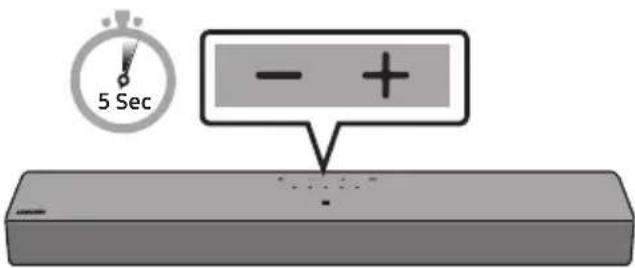

Zapněte soundbar, poté současně podržte tlačítka - a + (hlasitost) na horním panelu po dobu alespoň 5 sekund. Bílá LED se bude pohybovat zleva doprava a poté třikrát blikne tyrkysově pro potvrzení resetu. Všechna nastavení budou vymazána.

Dálkový ovladač nefunguje, co dělat?

Namiřte dálkový ovladač přímo na soundbar. Vyměňte baterie za nové (AAA x 2). Pokud problém přetrvává, zkontrolujte, zda mezi nimi není překážka blokující infračervený signál.

Jak aktualizovat software soundbaru?

Stáhněte nejnovější aktualizační soubor z webu Samsung (samsung.com) na prázdný USB flash disk (formát FAT32). Připojte disk k USB portu vypnutého soundbaru, poté jej zapněte a vyberte zdroj USB. Aktualizace se spustí automaticky a trvá přibližně 2 minuty. Během aktualizace neodpojujte zařízení.

Jak aktivovat noční režim (Night mode)?

Stiskněte tlačítko SOUND CONTROL na dálkovém ovladači, pomocí tlačítek nahoru/dolů vyberte Night mode. Tento režim snižuje hlasitost a zároveň zlepšuje srozumitelnost dialogů, ideální pro noční použití.

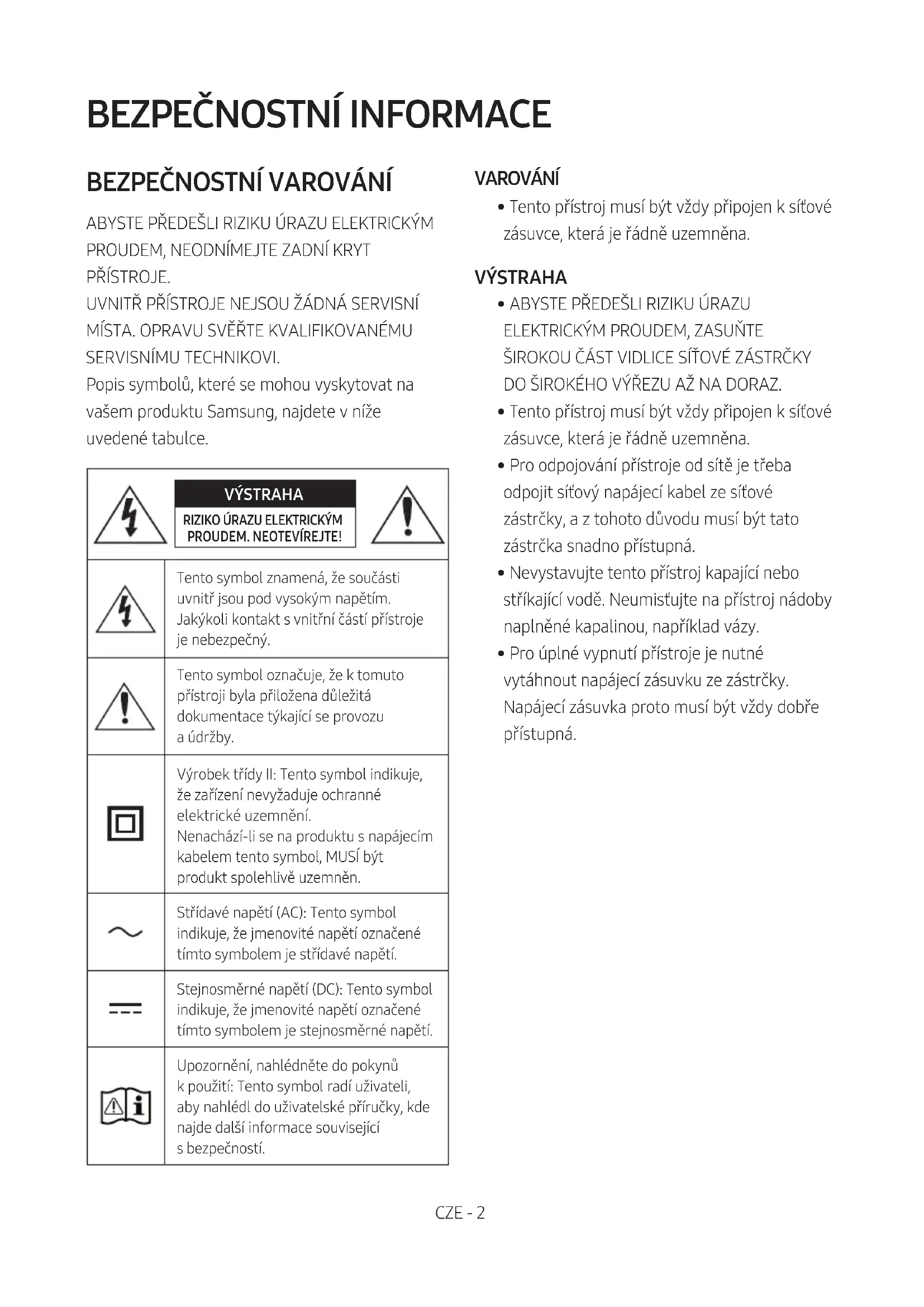

NÁVOD K OBSLUZE HW-C410 SAMSUNG

Popis symbolů, které se mohou vyskytovat na vašem produktu Samsung, najdete v níže uvedené tabulce.

	VÝSTRAHA
	RIZIKO ÚRAZU ELEKTRICKÝMPROUDEM. NEOTEVÍREJTE!
	Tento symbol znamená, že součásti uvnitř jsou pod vysokým napětím.Jakýkoli kontakt s vnitřní částí přístroje je nebezpečný.
	Tento symbol označuje, že k tomuto přístroji byla přiložena důležitá dokumentace týkající se provozu a údržby.
	Výrobek třídy II: Tento symbol indikuje, že zařízení nevyžaduje ochranné elektrické uzemnění.Nenachází-li se na produktu s napájecím kabelem tento symbol, MUSÍ být produkt spolehlivě uzemněn.
	Střídavé napětí (AC): Tento symbol indikuje, že jmenovité napětí označené tímto symbolem je střídavé napětí.
	Stejnosměrné napětí (DC): Tento symbol indikuje, že jmenovité napětí označené tímto symbolem je stejnosměrné napětí.
	Upozornění, nahlédněte do pokynů k použití: Tento symbol radí uživateli, aby nahlédl do uživatelské příručky, kde najde další informace související s bezpečností.

VÝSTRAHA

VAROVÁNÍ

- Tento přístroj musí být vždy připojen k síťové zásuvce, která je řádně uzemněna.

VÝSTRAHA

• ABYSTE PŘEDEŠLI RIZIKU ÚRAZU ELEKTRICKÝM PROUDEM, ZASUŇTE ŠIROKOU ČÁST VIDLICE SÍŤOVÉ ZÁSTRČKY DO ŠIROKÉHO VÝŘEZU AŽ NA DORAZ.
• Tento přístroj musí být vždy připojen k síťové zásuvce, která je řádně uzemněna.
• Pro odpojování přístroje od sítě je třeba odpojit síťový napájecí kabel ze síťové zástrčky, a z tohoto důvodu musí být tato zástrčka snadno přístupná.
• Nevystavujte tento přístroj kapající nebo stříkající vodě. Neumistujte na přístroj nádoby naplněné kapalinou, například vázy.
• Pro úplné vypnutí přístroje je nutné vytáhnout napájecí zásuvku ze zástrčky. Napájecí zásuvka proto musí být vždy dobře přístupná.

BEZPEČNOSTNÍ OPATŘENÍ

1. Ujistěte se, že zdroj napětí AC ve vašem domě odpovídá požadavkům napájení uvedeným na identifikačním štítku nalepeném na spodní straně produktu. Přístroj instalujte ve vodorovné poloze na vhodný podklad (např. nábytek) s dostatečným prostorem okolo pro větrání 7 – 10 cm. Neblokujte ventilační otvory. Neumistujte přístroj na zesilovače ani jiná zařízení, která se mohou zahřívat. Přístroj je navržen pro nepřetržité používání. Pro úplné vypnutí přístroje odpojte napájecí zástrčku od zásuvky. Pokud se chystáte přístroj delší dobu nepoužívat, odpojte jej od zásuvky.

2. Během bouřky odpojte zástrčku napájecího kabelu ze zásuvky elektrorozvodné sítě. Napěťové špičky způsobené blesky by mohly přístroj poškodit.

3. Přístroj nevystavujte přímému slunečnímu světlu nebo jiným zdrojům tepla. Hrozí přehřátí a následná porucha přístroje.

4. Přístroj chraňte před vlhkostí (např. vázy) a horkem (např. krb) a neumistujte jej do blízkosti zdrojů silných magnetických nebo elektrických polí. V případě poruchy přístroje odpojte napájecí kabel od elektrorozvodné sítě. Přístroj není určen k průmyslovému využití. Používejte jej pouze pro osobní účely. Pokud byl přístroj uložen v chladném prostředí, může dojít ke kondenzaci. Při přepravě přístroje v zimním období počkejte před jeho opětovným použitím přibližně 2 hodiny, než získá pokojovou teplotu.

5. Baterie používaná v tomto přístroji obsahuje chemikálie, které mohou poškodit životní prostředí. Nevyhazujte použité baterie do běžného domovního odpadu. Nevyhazujte baterie do ohně. Nezkratujte, nerozebírejte nebo nepřehřívejte baterie.

VÝSTRAHA: V případě nesprávné výměny baterie hrozí riziko výbuchu. Baterii vyměňujte pouze za baterii stejného typu.

OBSAH

01 Kontrola komponent 6

02 Přehled produktu 7

Horní panel zařízení Soundbar 7

Dolní panel zařízení Soundbar 8

03 Používání dálkového ovladače 9

Vložení baterií do dálkového ovladače (2 tužkové baterie AAA) 9

Jak používat dálkový ovladač ____ 9

Používání skrytých tlačítek (tlačítka s více funkcemí) ____ 14

Výstupní specifikace pro různé režimy zvukových efektů ____ 14

Nastavení hlasitosti zařízení Soundbar pomocí dálkového ovladače televizoru ____ 15

04 Připojení zařízení Soundbar 16

Zapojení do elektriny 16

05 Používání kabelového připojení k televizoru 17

Připojení pomocí optického kabelu 17

06 Používání bezdrátového připojení k televizoru 18

Připojení přes Bluetooth 18

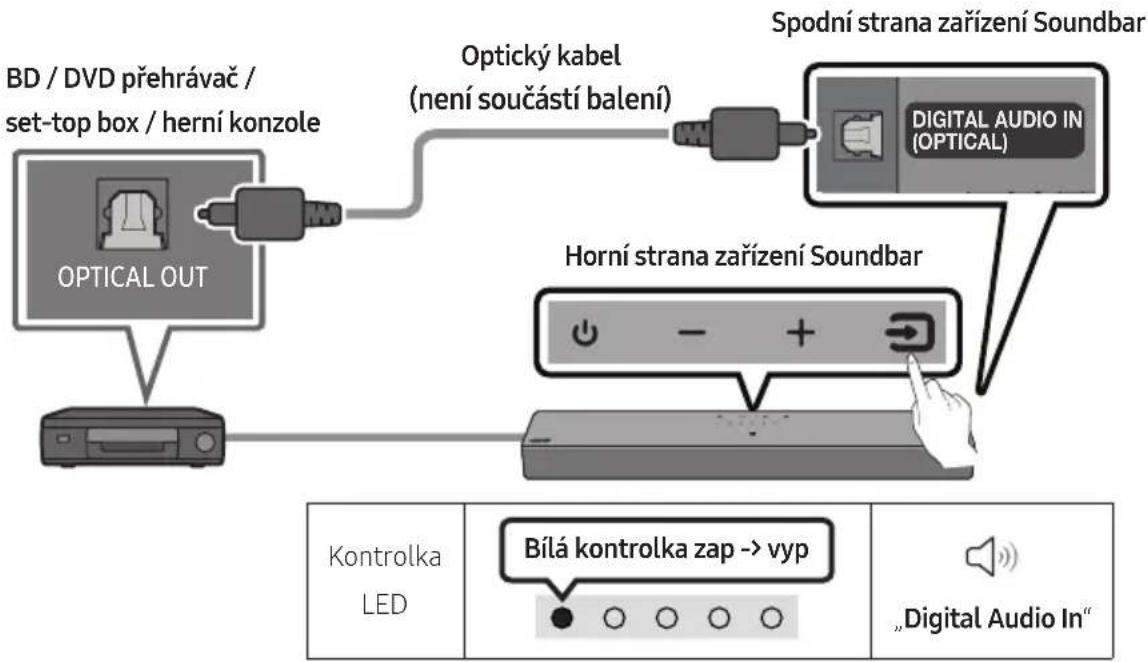

07 Připojení externího zařízení 20

Připojení pomocí optického kabelu ____ 20

08 Připojení pamětového zařízení USB 21
09 Připojení mobilního zařízení 23

Připojení přes Bluetooth ____ 23

Připojení Soundbaru k mobilnímu zařízení prostřednictvím funkce NFC ____ 26

10 Instalace nástěnného držáku (volitelná) 27

Podmínky instalace ____ 27

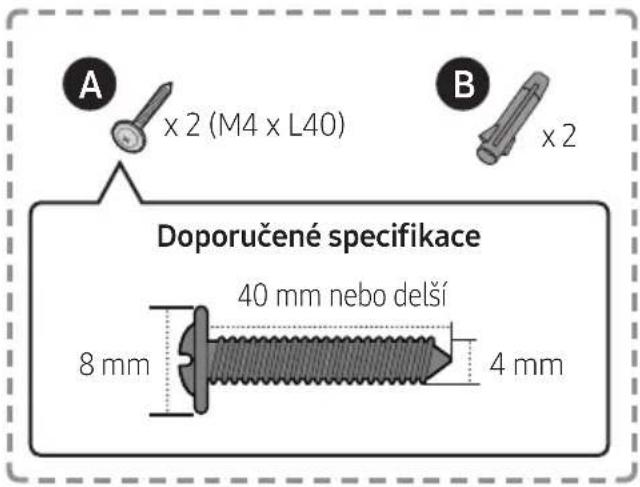

Součásti pro upevnění na stěnu ____ 27

11 Aktualizace softwaru 30

Obnovení ____ 31

12 Odstraňování potíží 32
13 Licence 33
14 Poznámka k licenci otevřeného softwaru 34
15 Důležité upozornění k servisu 34
16 Technické údaje a další informace 35

Technické údaje 35

01 KONTROLA KOMPONENT

Hlavní jednotka zařízení Soundbar

Dálkový ovladač / baterie k zařízení Soundbar

• Další informace týkající se napájecího zdroje a spotřeby energie najdete na štítku produktu. (Štítek: spodní strana hlavní jednotky zařízení Soundbar)
• Chcete-li zakoupit další nebo volitelné kabely, kontaktujte servisní středisko společnosti Samsung nebo oddělení péče o zákazníky společnosti Samsung.
• Změny konstrukce a specifikace bez předchozího upozornění jsou vyhrazeny.
• Vzhled příslušenství se může oproti uvedeným obrázkům nepatrně lišit.

02 PŘEHLED PRODUKTU

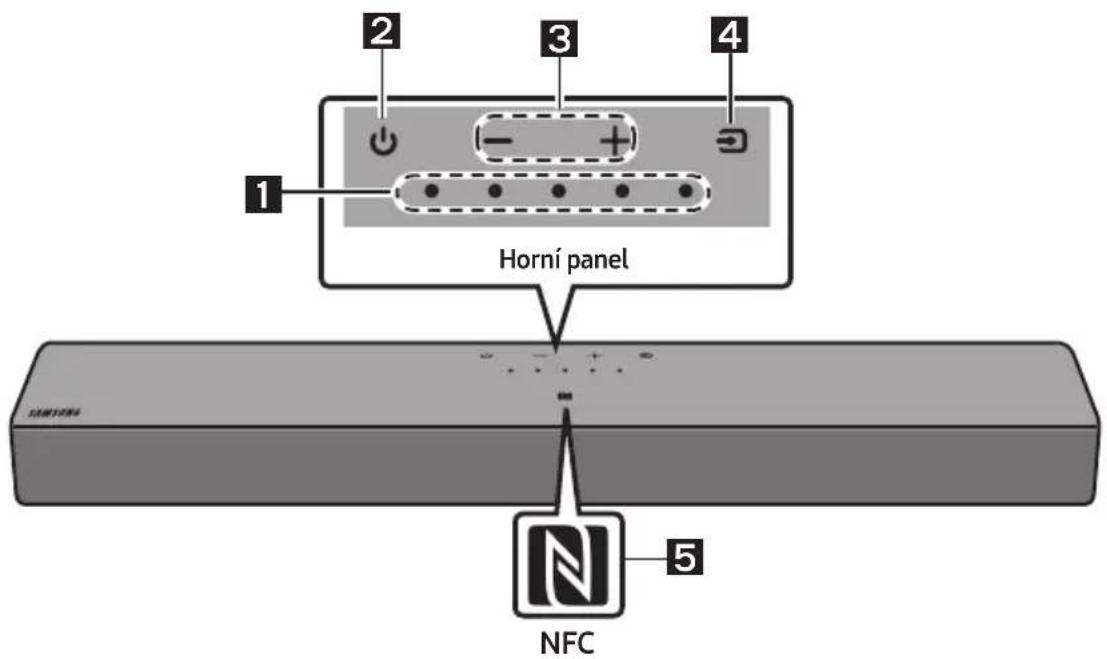

Horní panel zařízení Soundbar

1	Kontrolka LED	Kontrolka LED bliká, svítí nebo mění barvu podle aktuálního režimu nebo stavu zařízení Soundbar. Barva kontrolky LED a počet světel označují aktivní režim podle popisu níže.
		Bílá kontrolka LED	Bílá kontrolka LED	Vícebarevná kontrolka LED	Bílá kontrolka LED	Bílá kontrolka LED
		Vícebarevná kontrolka LED může měnit barvu na Bílou, Azurovou, Zelenou, Červenou, Žlutá, Oranžová, Nachová a Modrou v závislosti na režimu nebo stavu.
2	Vypínač Zapíná a vypíná zařízení.
3	Hlasitost Slouží k úpravě hlasitosti.

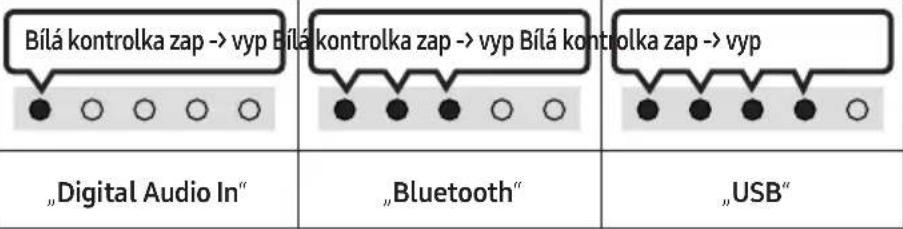

4	Zdroj	Režim změníte stisknutím tlačítka (Zdroj). Při každé změně režimu bude kontrolka LED svítit bíle a poté se vypne.
		Kontrolka LED

5

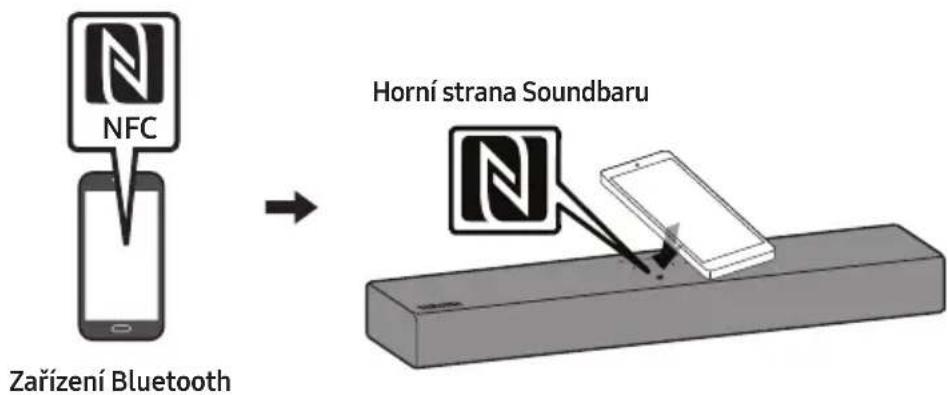

Logo NFC

Připojení přes Bluetooth lze aktivovat umístěním telefonu do oblasti detekce NFC zařízení Soundbar.

- Tlačítko napájení začne fungovat do 4–6 s od zapojení do sítě.

- Po zapnutí zařízení se po 4–5 s ozve akustický signál.

- Pokud uslyšite zvuk z televizoru i ze zařízení Soundbar, přejděte do nabídky Nastavení a u zvukového zdroje televizoru změňte reproduktor na možnost Ext. reproduktor.

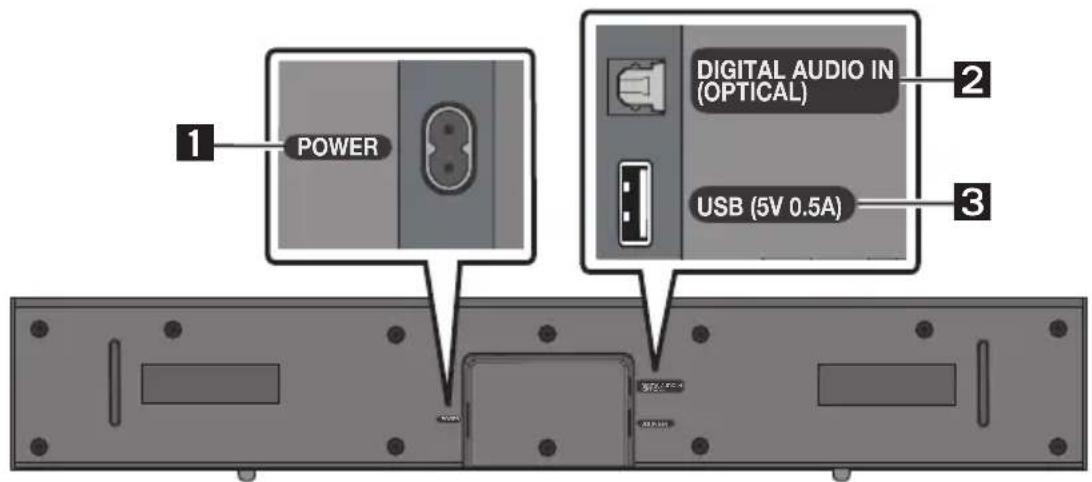

Dolní panel zařízení Soundbar

1	POWERPřipojte napájecí kabel Soundbar.
2	DIGITAL AUDIO IN (OPTICAL)Zapojte digitální (optický) výstup k externímu zařízení.

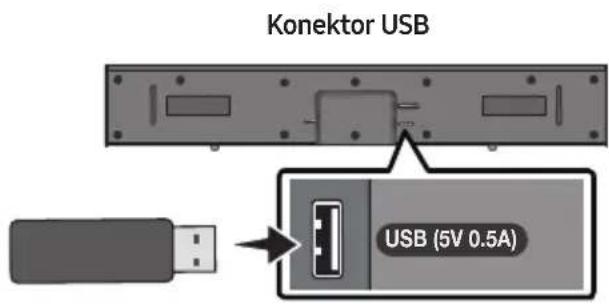

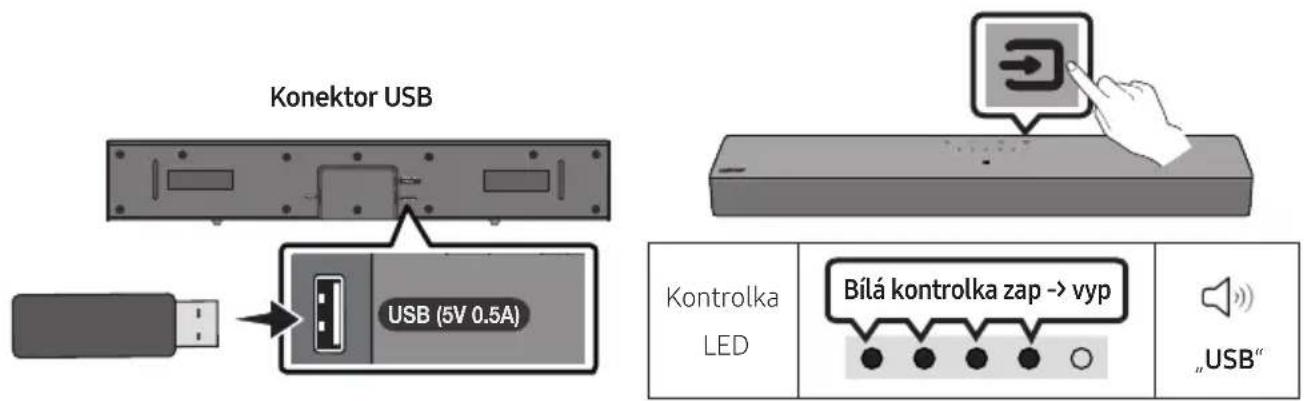

3	USB (5V 0.5A)Slouží k připojení zařízení USB, ze kterého můžete přehrávat hudební soubory prostřednictvím zařízení Soundbar.

- Zařízení ani žádné další komponenty nepřipojujte do síťové zásuvky, dokud nebudou všechny komponenty řádně propojeny.

03 POUŽÍVÁNÍ DÁLKOVÉHO OVLADAČE

Vložení baterií do dálkového ovladače (2 tužkové baterie AAA)

Posouvejte zadním krytem ve směru šipky, dokud jej zcela nesejmete. Vložte 2 baterie AAA (1,5 V) se správnou orientací. Zasuňte zadní kryt zpět na místo.

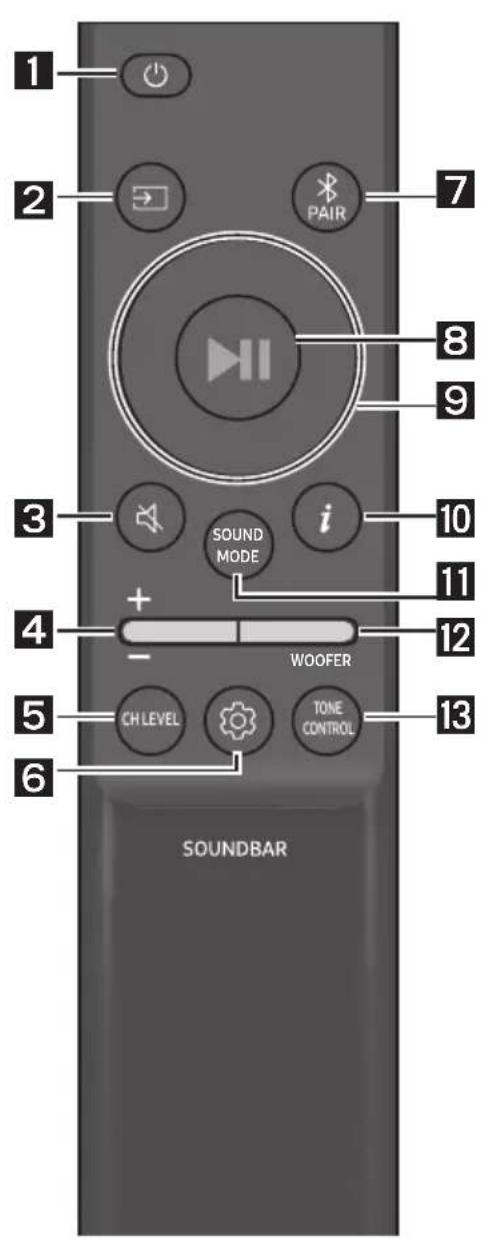

Jak používat dálkový ovladač

1	Vypínač Zapíná a vypíná zařízení Soundbar.
	Kontrolka LED	Azurová kontrolka zabliká 1× Zap	Červená kontrolka zabliká 3× Vyp
	· Funkci Auto Power Down Jednotka se automaticky vypne v následujících případech: - V režimu „Digital Audio In“ / „Bluetooth“ / „USB“, pokud po dobu 18 minut není k dispozici zvukový signál.
2	→ (Zdroj) Stisknutím vyberte zdroj připojený k zařízení Soundbar.
3	→ (Ztlumit) Stisknutím tlačítka → (Ztlumit) ztlumíte zvuk. Opětovným stisknutím tlačítka zvuk opět zapnete.
	Kontrolka LED	Bliká X opakovaně ○ ○ ○ ○ ●

4

Hlasitost

Stisknutím tlačítka nahoru nebo dolů nastavíte hlasitost.

Kontrolka LED

Zvýšení hlasitosti

Snížení hlasitosti

5

CH LEVEL

Stisknutím tlačítka můžete nastavit hlasitost jednotlivých reproduktorů.

Stisknutím tlačítka můžete nastavit funkci zvuku. Požadovanou položku lze upravit tlačítky Nahoru/Dolů. Při každé změně režimu bude vícebarevná kontrolka LED blikat bíle.

• Není-li obraz televizoru synchronizován se zvukem zařízení Soundbar, vyberte v nabídce ovládání zvuku možnost „Sync“ a šipkami Nahoru/Dolů nastavte zpoždění zvuku v rozmezí od 0 do 300 ms. (Není k dispozici v režimu „USB“ nebo „Bluetooth“.)
• „Sync“ je podporována pouze u některých funkcí.
• Režim „Night mode“ je optimalizován pro noční sledování, protože nastavení snižuje hlasitost a současně zachovává zřetelné dialogy.
• Režim „Voice enhancement“ zdokonaluje poslech mluvených dialogů ve filmech a v televizi.

	7 pásmový EQ
	Stiskněte a podržte asi na 5 sekund tlačítko (Ovládání zvuku).	Pomocí tlačítek Vlevo/Vpravo můžete u každé z nich nastavit rozmezí od -6 do +6.
	„150Hz“	„150Hz“ → „300Hz“ → „600Hz“ → „1.2kHz“ → „2.5kHz“ → „5kHz“ → „10kHz“

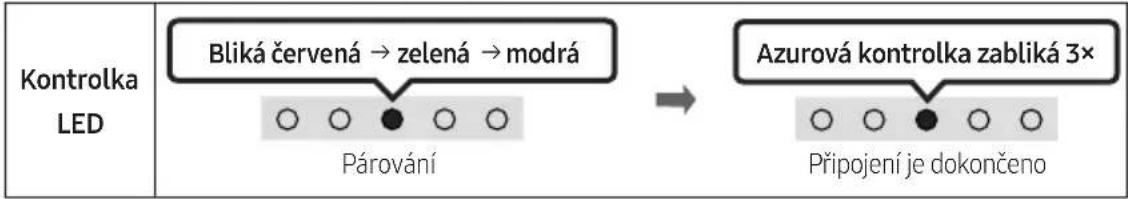

7	Bluetooth PAIRZapněte na zařízení Soundbar režim párování přes Bluetooth.Jakmile tlačítko stisknete, zobrazení kontrolek LED se změní podle znázornění níže.Dokud nebude párování dokončeno, vícebarevná kontrolka LED se bude střídavě měnit na Červenou → Zelenou → Modrou.
8	▶II (Přehrát / Pozastavit)Stisknutím tlačítka v režimu „USB“ můžete rovněž přehrávat nebo pozastavit hudbu.
9	Nahoru/Dolů/Vlevo/VpravoStisknutím možností Nahoru/Dolů/Vlevo/Vpravo na tlačítku vyberete nebo nastavíte funkce.OpakováníChcete-li použít funkci opakování v režimu „USB“, stiskněte tlačítko Nahoru.Přeskočení skladbyStisknutím tlačítka Vpravo vyberete další hudební soubor. Stisknutím tlačítka Vlevo vyberete předchozí hudební soubor.
10	i (Info)Po stisknutí se zobrazí informace o jednotlivých režimech. (Viz strana 7.)

Bluetooth PAIR

8 ▶II (Přehrát / Pozastavit)

9 Nahoru/Dolů/Vlevo/Vpravo

• Opakování
Chcete-li použít funkci opakování v režimu „USB“, stiskněte tlačítko Nahoru.
- Přeskočení skladby
Stisknutím tlačítka Vpravo vyberete další hudební soubor. Stisknutím tlačítka Vlevo vyberete předchozí hudební soubor.

10 i(Info)

11

SOUND MODE

Stisknutím tlačítka můžete vybrat požadovaný zvukový režim. Při každé změně režimu bude vícebarevná kontrolka LED blikat bíle. (Zvukový režim se může lišit v závislosti na modelu televizoru.)

Poskytuje širší zvukové pole, než je je běžné.

- Standard

Poskytuje výstup původního zvuku.

• Zapnutí/vypnutí Bluetooth Power

Tato funkce umožňuje automaticky zapnout Soundbar po přijetí žádosti o připojení z dříve připojeného televizoru nebo zařízení Bluetooth. Tato funkce je ve výchozím nastavení zapnutá.

- Chcete-li vypnout funkci Bluetooth Power, podržte stisknuté tlačitko SOUND MODE na déle než 5 sekund.

- Zapnutí/vypnutí DRC (Dynamic Range Control)

Umožňuje použít řízení dynamického rozsahu obsahu Dolby Digital. Když je Soundbar vypnutý, stiskněte a podržte tlačítko SOUND MODE na déle než 5 sekund. Tím zapnete nebo vypnete funkci DRC (Řízení dynamického rozsahu). Když je zapnutá funkce DRC, sníží se hlasitost hlasitého zvuku. (Zvuk může být zkreslený.)

Tlačítko SOUND MODE	Kontrolka LED
	Zap(výchozí nastavení)	Vyp
Zapnutí/vypnutí DRC	Přepnutí Zap → Vyp

12	HLASITOST WOOFER (HLOUBEK)
	Stisknutím tlačítka nahoru nebo dolů upravíte úroveň hloubek v rozmezí od -6 do +6. Chcete-li nastavit úroveň hlasitosti basového reproduktoru (hloubek) na 0 (výchozí), stiskněte tlačítko. (Nezahrnuje subwoofer.)
13	TONE CONTROLStisknutím tlačítka můžete nastavit úroveň výšek a basů. Požadovanou položku lze upravit tlačítky Nahoru/Dolů. (Tato funkce je k dispozici ve všech zvukových režimech kromě režimu „Standard“.)
	Kontrolka LED	Bílá kontrolka zabliká 1×○ ○ ● ○ ○
		„Treble“ → „Bass“

Používání skrytých tlačítek (tlačítka s více funkcemi)

Skryté tlačítko		Referenční strana
Tlačítko dálkového ovladače Funkce
WOOFER (Nahoru)	Zapnutí/vypnutí dálkového ovladače televizoru	Strana 15
Vlevo	Zapnutí/vypnutí automatického připojení televizoru	Strana 19
(Ovládání zvuku)	7 pásmový EQ Strana 11
SOUND MODE	Zapnutí/vypnutí DRC Strana 12
	Zapnutí/vypnutí Bluetooth Power Strana 12	12

Výstupní specifikace pro různé režimy zvukových efektů

Efekt Vstup Výstup
Surround Sound	2.0 kanály 2.0 kanály
	5.1 kanály 2.0 kanály
Standard	2.0 kanály 2.0 kanály
	5.1 kanály 2.0 kanály

Nastavení hlasitosti zařízení Soundbar pomocí dálkového ovladače televizoru

Hlasitost zařízení Soundbar se nastavuje dálkovým ovladačem televizoru.

- Tuto funkci lze použít pouze s IČ dálkovými ovladači. Dálkové ovladače Bluetooth (dálkové ovladače, které vyžadují párování) nejsou podporovány.

- Chcete-li používat tuto funkci, nastavte reproduktor televizoru na Ext. reproduktor.

• Výrobci podporující tuto funkci:

Samsung, VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA

Zapnutí/vypnutí dálkového ovladače televizoru

1. Vypněte zařízení Soundbar.
2. Na 5 s podržte tlačítko WOOFER.

Každé podržení tlačítka WOOFER na 5 s vede ke změně režimu v uvedeném pořadí: „Off-TV Remote“ (výchozí režim), „Samsung-TV Remote“, „All-TV Remote“.

Stav kontrolky LED se mění při každé změně režimu, jak je znázorněno níže.

Tlačitko dálkového ovladače	Kontrolka LED Stav
	„Off-TV Remote“(výchozí režim)	Vypněte dálkový ovladač televizoru.
	„Samsung-TV Remote“	Zapněte IČ dálkový ovladač televizoru Samsung.
	„All-TV Remote“	Zapněte IČ dálkový ovladač televizoru cizího výrobce.

04 PŘIPOJENÍ ZAŘÍZENÍ SOUNDBAR

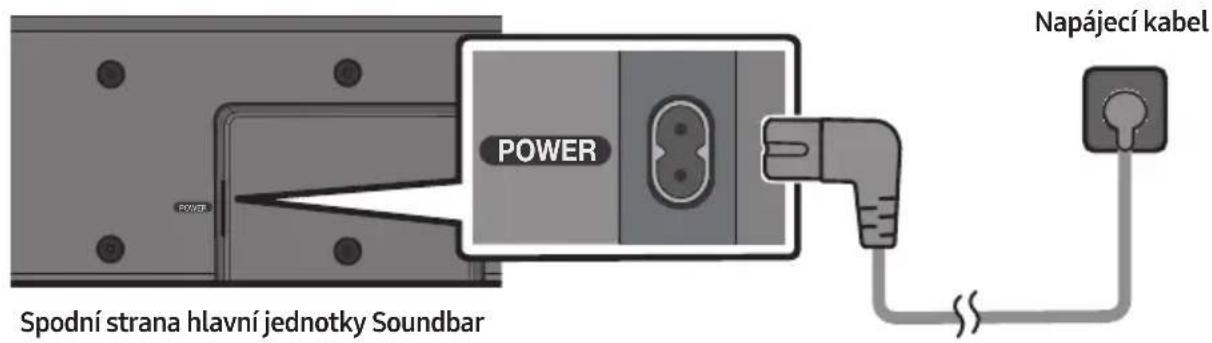

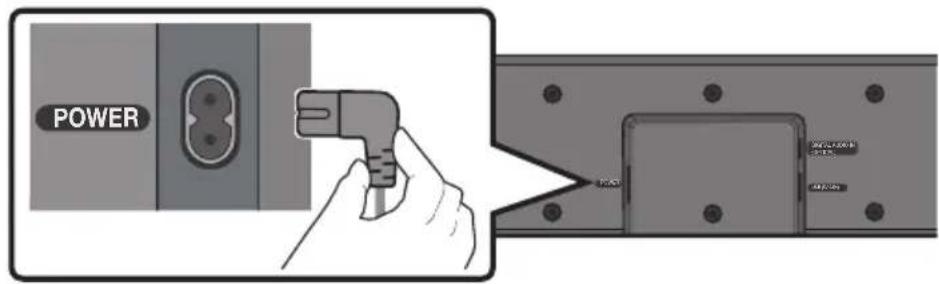

Zapojení do elektriny

V pořadí zřejmém z následujícího obrázku připojte Soundbar k elektrické zásuvce:

- Další informace týkající se přívodu elektrického proudu a spotřeby energie najdete na štítku produktu. (Štítek: spodní strana hlavní jednotky zařízení Soundbar)

1. Připojte napájecí kabel k Soundbaru.

2. Připojte napájecí kabel do zásuvky.

POZNÁMKA

- Pokud odpojíte a znovu připojíte napájecí kabel a produkt je zapnutý, zařízení Soundbar se automaticky zapne.

05 POUŽÍVÁNÍ KABELOVÉHO PŘIPOJENÍ K TELEVIZORU

Připojení pomocí optického kabelu

Kontrolní opatření před připojením

- Pokud použijete optický kabel a koncovky jsou zakryté, nezapomeňte kryty sejmout.

KontrolkaLED

„Digital Audio In“

1. Vypněte televizor a zařízení Soundbar a propojte port DIGITAL AUDIO IN (OPTICAL) na zařízení Soundbar a port výstupu OPTICAL na televizoru pomocí optického kabelu (není součástí balení) tak, jak je uvedeno na obrázku.
2. Zapněte zařízení Soundbar a televizor.
3. Na horním panelu nebo na dálkovém ovladači stiskněte tlačítko (Zdroj) a vyberte režim „Digital Audio In“.
4. Zvuk televizoru vychází ze zařízení Soundbar.

06 POUŽÍVÁNÍ BEZDRÁTOVÉHO PŘIPOJENÍ K TELEVIZORU

Připojení přes Bluetooth

Pokud je přes Bluetooth připojený televizor Samsung, můžete poslouchat stereofonní zvuk bez zbytečné kabeláže.

• Lze připojit pouze jeden televizor Samsung současně.
• Lze připojit televizor Samsung, který podporuje funkci Bluetooth. Ověřte technické údaje televizoru.

1. Stisknutím tlačítka ✝ PAIR na dálkovém ovladači zařízení Soundbar nebo tlačítka (Zdroj) na horním panelu zařízení Soundbar přejděte do režimu „Bluetooth“.

Tlačitko párování přes Bluetooth	Kontrolka LED
NEBOV režimu „Bluetooth“	Párování→Připojení je dokončenoDokud nebude párování dokončeno, vícebarevná kontrolka LED se bude střídavě měnit naČervenou → Zelenou → Modrou.
		„Ready to connect via Bluetooth.“

1. Na televizoru Samsung vyberte režim Bluetooth.

(např. Domů (☐) → Menu → Nastavení (☐) → Všechna nastavení (☐) → Zvuk → Zvukový výstup → Seznam reproduktorů Bluetooth → [AV]Soundbar C4-Series (Bluetooth))

1. Ze seznamu na obrazovce televizoru vyberte možnost „[AV]Soundbar C4-Series“.

Dostupné zařízení Soundbar bude na seznamu zařízení Bluetooth televizoru označeno jako „Vyžaduje párování“ nebo „Spárováno“. Chcete-li připojit televizor Samsung k zařízení Soundbar, vyberte zprávu a poté vytvořte připojení.

1. Nyní můžete ze zařízení Soundbar poslouchat zvuk televizoru Samsung.

- Pokud je k dispozici protokol připojení mezi zařízením Soundbar a televizorem Samsung, zařízení Soundbar bude automaticky připojeno změnou režimu na „Bluetooth“.

Pokud se zařízení nepodaří připojit

• Pokud je na seznamu reproduktorů televizoru Samsung uvedeno stávající zařízení Soundbar (např. [AV]Soundbar C4-Series), odstraňte jej.
• Poté opakujte kroky 1 až 3.

Odpojení zařízení Soundbar od televizoru Samsung

Na horním panelu nebo na dálkovém ovladači stiskněte tlačítko (Zdroj) a vyberte jiný režim než „Bluetooth“.

- Odpojení chvíli trvá, protože televizor Samsung musí přijmout od zařízení Soundbar odpověd. (Požadovaný čas se může lišit v závislosti na modelu televizoru Samsung.)

Zapnutí/vypnutí automatického připojení televizoru

Chcete-li zrušit automatické připojení přes Bluetooth mezi Soundbarem a televizorem, stiskněte na dálkovém ovladači na 5 sekund tlačítko Vlevo, když je Soundbar ve stavu „Bluetooth Ready“. (Přepnutí mezi Zapnuto → Vypnuto)

Tlačítko Doleva Kontrolka LED
Bluetooth Ready	Přepnutí Zap → Vyp

Poznámky k připojení Bluetooth

• Vyhledejte nové zařízení v okruhu 1 m, ke kterému se chcete připojit přes Bluetooth.
• Pokud budete při připojování zařízení Bluetooth požádání o PIN kód, zadejte <0000>.
• Zařízení se po 18 minutách v pohotovostním stavu automaticky vypne.
• Zařízení Soundbar nemusí správně vyhledávat nebo připojovat zařízení Bluetooth v následujících situacích:

– Pokud je v okolí zařízení Soundbar silné elektrické pole.
– Pokud je s jednotkou Soundbar spárováno více zařízení Bluetooth současně.
– Pokud je zařízení Bluetooth vypnuté, není v dosahu nebo má poruchu.

- Elektronická zařízení mohou působit vysokofrekvenční rušení. Zařízení, která generují elektromagnetické vlnění – např. mikrovlnné trouby, bezdrátová zařízení LAN – musí být mimo dosah hlavní jednotky Soundbar.

07 PŘIPOJENÍ EXTERNÍHO ZAŘÍZENÍ

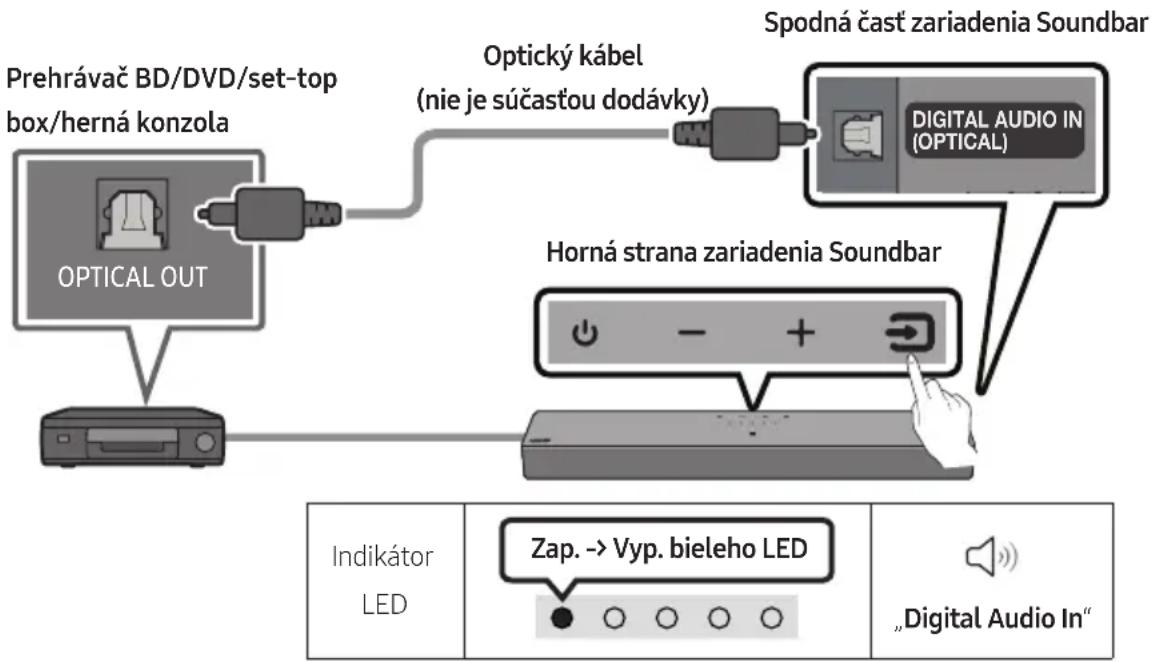

Připojení pomocí optického kabelu

1. Vypněte externí zařízení a zařízení Soundbar a propojte port DIGITAL AUDIO IN (OPTICAL) na zařízení Soundbar a port výstupu OPTICAL na externím zařízení pomocí optického kabelu (není součástí balení), jak je uvedeno na obrázku.
2. Zapněte zařízení Soundbar a externí zařízení.
3. Na horním panelu nebo na dálkovém ovladači vyberte stisknutím tlačítka (Zdroj) režim „Digital Audio In“.
4. Zvuk externího zařízení vychází ze zařízení Soundbar.

08 PŘIPOJENÍ PAMĚTOVÉHO ZAŘÍZENÍ USB

Pomocí zařízení Soundbar můžete přehrávat hudební soubory uložené na pamětových zařízeních USB.

1. Zařízení USB připojte ke konektoru USB na spodní straně produktu.
2. Na horním panelu nebo na dálkovém ovladači stiskněte tlačítko (Zdroj) a vyberte režim „USB“.
3. Nyní můžete prostřednictvím zařízení Soundbar přehrávat hudební soubory z pamětového zařízení USB.

- Pokud není zařízení USB připojeno déle než 18 minut, zařízení Soundbar se automaticky vypne (Auto Power Down).

Kompatibilní formáty

Přípona	Kodek	Vzorkovací frekvence	Datový tok
*.mp3 MPEG1 Layer	2 32 kHz ~ 48 kHz 32–320 kb/s
	MPEG1 Layer3 32 kHz ~ 48 kHz 32–320 kb/s
	MPEG2 Layer3 16 kHz ~ 24 kHz 8–160 kb/s
	MPEG2.5 Layer3 8 kHz ~ 12 kHz 8–160 kb/s
*.wma WMA7/8/9 32 kHz ~ 48 kHz 32–320 kb/s
*.aac *.m4a	AAC-LC (MPEG2/MPEG4 pouze Audio)	32 kHz ~ 48 kHz 32–320 kb/s
*.wav	LPCM	32 kHz ~ 192 kHz	1024–9216 kb/s
*.flac	FLAC	32 kHz ~ 192 kHz	162–8100 kb/s

• Je-li na zařízení USB uloženo příliš mnoho složek (asi 200) a souborů (asi 2000), může zařízení Soundbar chvíli trvat, než soubory otevře a přehraje.
• Soundbar podporuje pouze zařízení USB se systémy souborů FAT16 (\~2 GB), FAT32 (\~2 TB) nebo NTFS (\~2 TB).

09 PŘIPOJENÍ MOBILNÍHO ZAŘÍZENÍ

Připojení přes Bluetooth

Pokud je přes Bluetooth připojeno mobilní zařízení, můžete poslouchat stereofonní zvuk bez zbytečné kabeláže.

- Pokud se připojíte ke spárovanému zařízení Bluetooth a jednotka Soundbar je vypnutá, zařízení Soundbar se automaticky zapne.

Mobilní zařízení

První připojení

- Při připojování k novému zařízení Bluetooth zkontrolujte, že je zařízení v dosahu 1 m.

1. Stisknutím tlačítka ✝ PAIR na dálkovém ovladači zařízení Soundbar nebo tlačítka (Zdroj) na horním panelu zařízení Soundbar přejděte do režimu „Bluetooth“.

Tlačitko párování přes Bluetooth	Kontrolka LED
NEBOV režimu „Bluetooth“	Párování• Dokud nebude párování dokončeno, vícebarevná kontrolka LED se bude střídavě měnit naČervenou → Zelenou → Modrou.
		„Ready to connect via Bluetooth.“

1. Na zařízení vyberte ze zobrazeného seznamu možnost „[AV]Samsung Soundbar C4-Series“

2. Přehrávejte hudební soubory ze zařízení připojeného přes Bluetooth prostřednictvím jednotky Soundbar.

Pokud se zařízení nepodaří připojit

• Pokud máte stávající zařízení Soundbar (např. „[AV]Samsung Soundbar C4-Series“) v seznamu reproduktorů na mobilním zařízení, smažte jej.
  • Opakujte kroky 1 a 2.

Poznámky k připojení Bluetooth

• Vyhledejte nové zařízení v okruhu 1 m, ke kterému se chcete připojit přes Bluetooth.
• Pokud budete při připojování zařízení Bluetooth požádání o PIN kód, zadejte <0000>.
• Zařízení se po 18 minutách v pohotovostním stavu automaticky vypne.
• Zařízení Soundbar nemusí správně vyhledávat nebo připojovat zařízení Bluetooth v následujících situacích:

– Pokud je v okolí zařízení Soundbar silné elektrické pole.
– Pokud je s jednotkou Soundbar spárováno více zařízení Bluetooth současně.
– Pokud je zařízení Bluetooth vypnuté, není v dosahu nebo má poruchu.

- Elektronická zařízení mohou působit vysokofrekvenční rušení. Zařízení, která generují elektromagnetické vlnění – např. mikrovlnné trouby, bezdrátová zařízení LAN – musí být mimo dosah hlavní jednotky Soundbar.

- Zařízení Soundbar podporuje data SBC (44,1 kHz, 48 kHz).

• Připojujte pouze k zařízení Bluetooth, které podporuje funkci A2DP (AV).
• Zařízení Soundbar nelze připojit k zařízení Bluetooth, které podporuje pouze funkci HF (hands-free).
• Při propojování zařízení Soundbar se zařízením Bluetooth dejte zařízení co nejblíž k sobě.
• Čím bude zařízení Soundbar od zařízení Bluetooth dále, tím horší bude kvalita zvuku. Připojení Bluetooth se může přerušit, pokud budou zařízení mimo efektivní dosah.
• Připojení Bluetooth nemusí v místech s horším příjmem fungovat správně.
• Ze zařízení Bluetooth může vycházet šum nebo nemusí fungovat správně, pokud nastanou tyto podmínky:

– Pokud je tělo v kontaktu s vysílačem a přijímačem na zařízení Bluetooth nebo Soundbar.
- V rozích nebo v místech, kde se vyskytují překážky, například stěna nebo příčka, a může zde docházet k elektrickým změnám.
- Při vystavení rádiovému rušení jinými výrobky pracujícími ve stejných frekvenčních pásmech, jako jsou například lékařské přístroje, mikrovlnné trouby a bezdrátová zařízení LAN.
– I překážky, jako jsou například dveře a stěny, mohou mít vliv na kvalitu zvuku, byť jsou zařízení v efektivním dosahu.

- Zařízení Soundbar nelze spárovat s dalšími zařízeními Bluetooth, pokud aktuálně využívá možnost Bluetooth.

- Toto bezdrátové zařízení může při provozu způsobit elektrické rušení.

Zapnutí/vypnutí Bluetooth Power

Pokud se dříve spárované Bluetooth zařízení pokouší spárovat se zařízením Soundbar, když je zapnutá funkce Zapnutí Bluetooth Power a zařízení Soundbar je vypnuté, zařízení Soundbar se automaticky zapne.

1. Zapněte Soundbar a na dálkovém ovladači podržte déle než 5 sekund stisknuté tlačítko SOUND MODE.
2. Vícebarevná kontrolka LED na zařízení Soundbar začne blikat „Azurově“.

Tlačítko SOUND MODE	Kontrolka LED
	Zap(výchozínastavení)	Vyp
Zapnutí/vypnutíBluetooth Power	Přepnutí Zap → Vyp

Odpojení zařízení Bluetooth od zařízení Soundbar

Zařízení Bluetooth lze od přístroje Soundbar odpojit. Podrobnosti o tomto postupu naleznete v uživatelské příručce zařízení Bluetooth.

• Přístroj Soundbar se odpojí.
• V případě, že je zařízení Soundbar odpojeno od zařízení Bluetooth, vícebarevná kontrolka LED na zařízení Soundbar třikrát „Červeně“ zabliká.

Odpojení jednotky Soundbar od zařízení Bluetooth

Na horním panelu nebo na dálkovém ovladači stiskněte tlačítko (Zdroj) a vyberte jiný režim než „Bluetooth“.

- Vzhledem k tomu, že zařízení Bluetooth musí přijmout od zařízení Soundbar odezvu, bude odpojení chvíli trvat (doba potřebná k odpojení se může lišit v závislosti na zařízení Bluetooth).

Připojení Soundbaru k mobilnímu zařízení prostřednictvím funkce NFC

Umístěte mobilní zařízení do oblasti detekce NFC na horní straně Soundbaru.

POZNÁMKY

• Ujistěte se, zda je na mobilním zařízení zapnutá funkce NFC a obrazovka je aktivní.
• Připojení přes Bluetooth není k dispozici, když je NFC mobilního zařízení v režimu emulace karty.
• Budete-li při připojování zařízení Bluetooth vyzváni k zadání PIN kódu, zadejte <0000>.
• Zařízení Soundbar se po 18 minutách ve stavu Ready automaticky vypne.

- Vyhledávání nebo připojení přes Bluetooth nemusí u zařízení Soundbar fungovat v těchto případech:

– V okolí zařízení Soundbar je silné elektrické pole.
– Se zařízením Soundbar je současně spárováno několik zařízení Bluetooth.
– Zařízení Bluetooth je vypnuto, není na svém místě nebo má poruchu.

- Elektronická zařízení mohou působit vysokofrekvenční rušení. Zařízení, která generují elektromagnetické vlnění (např. součásti mikrovlnných a bezdrátových sítí), musí být mimo dosah hlavní jednotky Soundbar.

- Přístroj Soundbar podporuje data SBC (44,1 kHz, 48 kHz).

- Připojujte pouze zařízení Bluetooth, která podporují funkci A2DP (AV).

- Zařízení s technologií Bluetooth, která podporují pouze funkci HF (Hands-Free), nelze připojit k přístroji Soundbar.

- Po spárování bezdrátového reproduktoru k zařízení Bluetooth vyberte mezi skenovanými zařízeními „[AV]Samsung Soundbar C4-Series“. Režim bezdrátového reproduktoru se změní automaticky na „Bluetooth“.

- K dispozici, pouze pokud je přístroj Soundbar uveden v seznamu spárovaných zařízení na zařízení Bluetooth. (Zařízení Bluetooth a přístroj Soundbar musí být předtím již alespoň jednou spárovány.)

- Zařízení Soundbar nelze spárovat s jiným zařízením Bluetooth, pokud se již v režimu Bluetooth nachází a je spárováno se zařízením Bluetooth.

10 INSTALACE NÁSTĚNNÉHO DRŽÁKU (VOLITELNÁ)

Podmínky instalace

• Montáž provádějte pouze na svislou stěnu.
• Zařízení neinstalujte v místě s vysokou teplotou nebo vlhkostí.
• Zkontrolujte, zda je stěna dostatečně silná, aby zařízení unesla. Pokud ne, stěnu vyztužte nebo zvolte pro montáž jiné místo.
• Zakupte si a používejte upevňovací šrouby nebo kotvy, které jsou vhodné pro daný typ stěny (sádrokarton, železná deska, dřevo atd.). Nosné šrouby upevněte pokud možno do hmoždinek.
• Zakupte si upevňovací šrouby podle typu a tloušťky stěny, na kterou chcete zařízení Soundbar připevnit.

- Průměr: M4

– Délka: doporučená délka alespoň 40 mm

- Před instalací jednotky Soundbar na stěnu připojte kabely jednotky k externím zařízením.

- Ujistěte se, zda je jednotka vypnutá a před instalací ji odpojte od zdroje napájení. Jinak by mohlo dojít k úrazu elektrickým proudem.

Součásti pro upevnění na stěnu

V případě instalace na betonové zdi (není součástí balení)

POZNÁMKA

– Instalace na jiné typy zdí budou vyžadovat jiné typy šroubů.

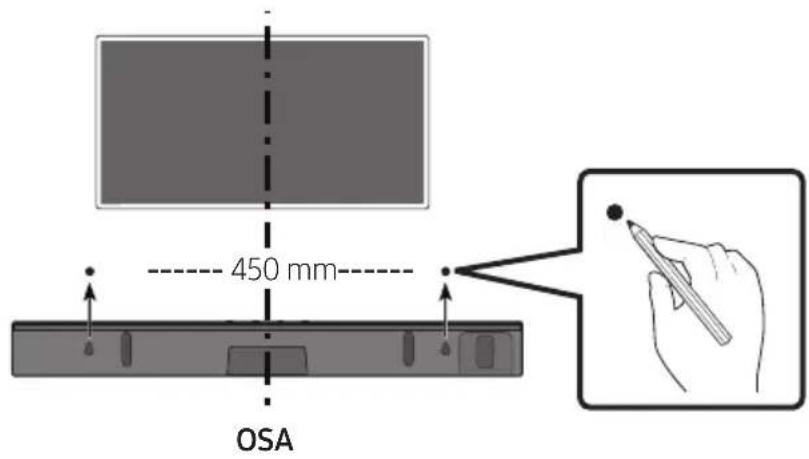

1.

POZNÁMKY

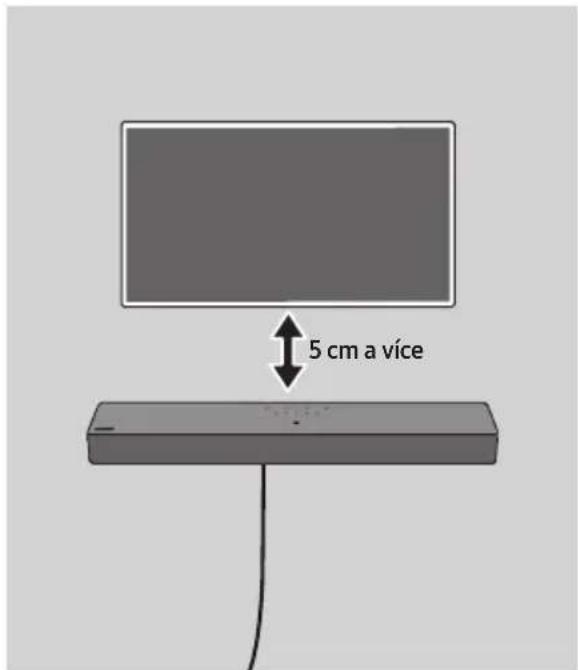

- Pokud je váš televizor zavěšen na stěně, musí být Soundbar namontován alespoň 5 cm pod ním. - Tužkou označte místa pro otvory.

2.

DŮLEŽITÁ POZNÁMKA

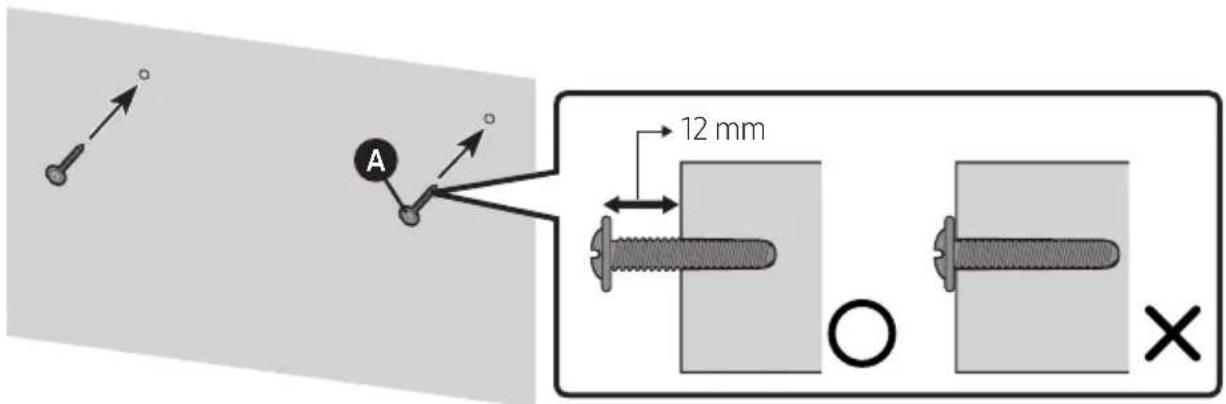

- Způsob instalace, který je zde uveden, je určen pro BETONOVÉ zdi. Způsoby instalace se budou lišit v závislosti na typu zdi. V případě instalace na suchou zed'vám důrazně doporučujeme vyvrtat do základních dřevěných hmoždinek otvory pro nosné šrouby.

3.

4.

5.

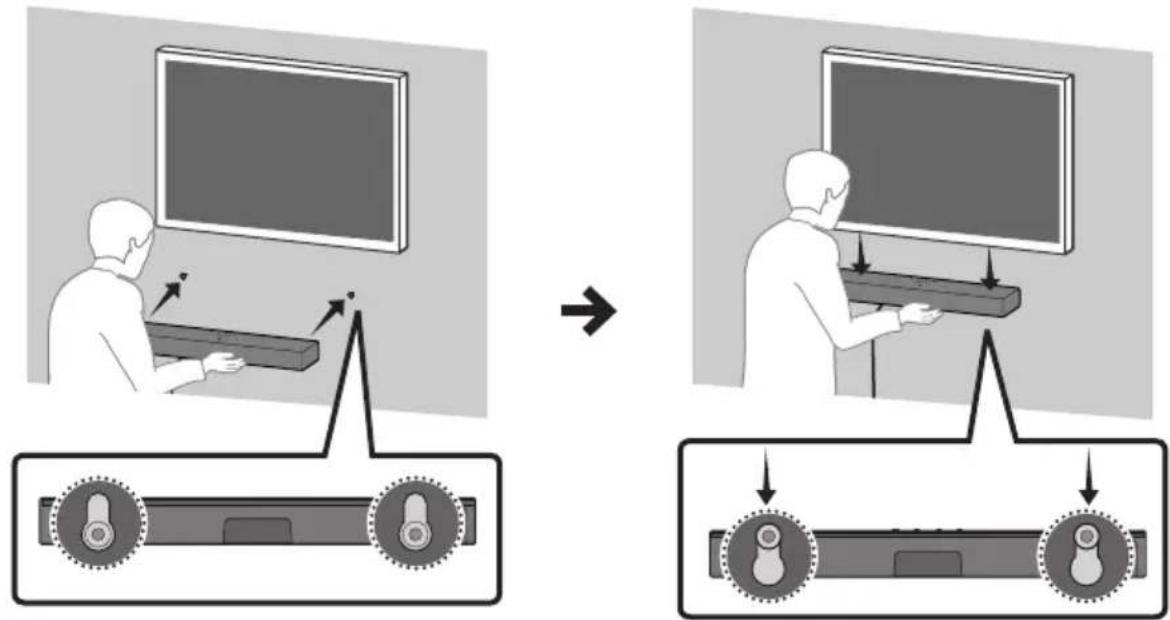

– Držáky pro instalaci na zed'jsou integrovány na zadní straně Soundbaru.

VÝSTRAHA

– Pro upevnění Soundbaru na zed'je třeba na něj shora dostatečnou silou zatlačit. Pokud není Soundbar ke zdi řádně upevněn, může dojít v důsledku jeho nechtěného uvolnění ke zranění.

- Do Soundbaru nenarážejte ani nestrkejte (zejména zespodu). Při nárazu by mohlo dojít v důsledku uvolnění Soundbaru ke zranění.

11 AKTUALIZACE SOFTWARU

Důležité: Po provedení upgradu zachovejte originální Nastavení.

1. Zapojte pamětové zařízení USB do portu USB v počítači.

Důležité: Zkontrolujte, zda na pamětovém zařízení USB nejsou uloženy žádné hudební soubory. V takovém případě může aktualizace firmwaru skončit chybou.

1. Přejděte na web (samsung.com) → vyberte pole Zadejte číslo modelu a zadejte model vašeho zařízení Soundbar. Vyberte příručky a soubory ke stažení a stáhněte si nejnovější soubor softwaru.

2. Uložte stažený software na pamětové zařízení USB a rozbalte složku příkazem „Extrahovat do“.

3. Vypněte Soundbar a do portu USB zapojte jednotku USB s aktualizací softwaru.

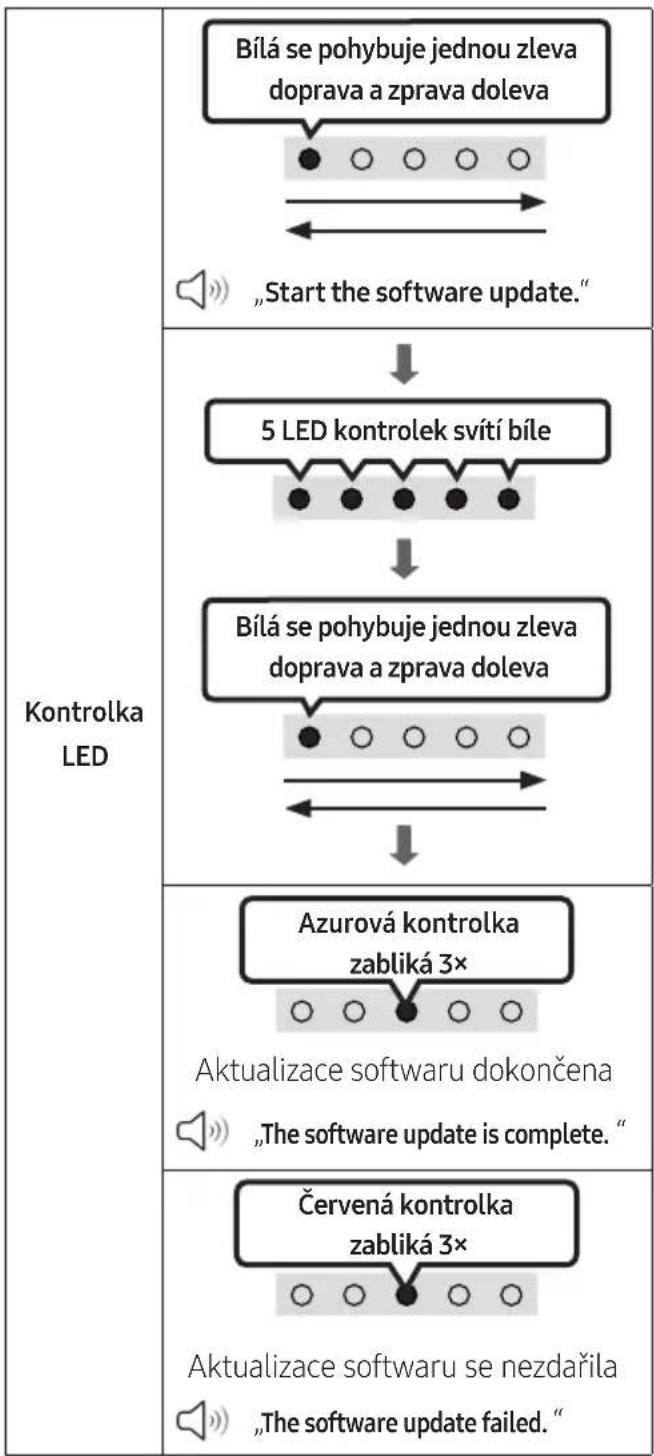

4. Po připojení pamětového zařízení USB k zařízení Soundbar a přepnutí na zdroj USB se software automaticky aktualizuje. Aktualizace bude dokončena během 2 minut. Během procesu aktualizace začne 5 LED kontrolek cyklicky blikat, potom začnou všechny svítit bíle, a potom budou opět cyklicky blikat. Po dokončení aktualizace azurový indikátor třikrát zabliká a soundbar se automaticky restartuje.

- Tento produkt je vybaven funkcí DUAL BOOT. Pokud se aktualizace firmwaru nezdaří, můžete ho aktualizovat znovu.

Nenastane-li postupné blikání LED kontrolek

1. Vypněte zařízení Soundbar, odpojte a znovu připojte pamětové zařízení se soubory aktualizace ke konektoru USB zařízení Soundbar.
2. Odpojte napájecí kabel zařízení Soundbar, znovu jej zapojte a zapněte zařízení Soundbar.

POZNÁMKY

• Pokud Soundbar podporuje audio soubory uložené na pamětovém zařízení, nemusí aktualizace firmwaru fungovat správně.
• Během aktualizace nepřerušujte napájení ani neodpojujte zařízení USB. Po dokončení aktualizace firmwaru se hlavní jednotka automaticky vypne.
• Po provedení upgradu zachovejte originální Nastavení. (včetně hlasitosti, zvukového pole, atd.)

- Po dokončení aktualizace firmwaru se soundbar automaticky zapne a aktivuje se hlasové rozhraní. Pokud se aktualizace softwaru nezdaří, zkontrolujte, zda jednotka USB není vadná.

• Uživatele operačního systému Mac OS musejí použít USB formátování MS-DOS (FAT).
• Aktualizace prostřednictvím USB nemusí být v závislosti na výrobci pamětového zařízení k dispozici.

Obnovení

Zapněte zařízení Soundbar a přímo na jednotce stiskněte alespoň na 5 sekund současně tlačítka

- + (Hlasitost). Zobrazení LED kontrolek se změní podle obrázku níže a poté se Soundbar resetuje.

VÝSTRAHA

- Obnoví se výchozí hodnoty všech nastavení zařízení Soundbar. Tuto akci provádějte pouze tehdy, když je zařízení potřeba resetovat.

12 ODSTRAŇOVÁNÍ POTÍŽÍ

Než začnete hledat pomoc, zkuste následující tipy.

Soundbar se nezapne.

→Zkontrolujte, zda je napájecí kabel zařízení Soundbar správně zapojen do zásuvky.

Soundbar nepracuje správně.

→Po vytažení napájecí kabel znovu zapojte.
→Vypněte a znovu zapněte externí zařízení a opakujte akci.
→Pokud není k dispozici žádný signál, zařízení Soundbar se po určité době automaticky vypne. Zapněte napájení. (Viz strana 9.)

Dálkový ovladač nefunguje.

→Namiřte dálkový ovladač přímo na Soundbar.
→Vyměňte baterie za nové.

Ze zařízení Soundbar nevychází žádný zvuk.

→Hlasitost zařízení Soundbar je příliš nízká nebo je zařízení ztlumené. Hlasitost upravte.
→Pokud je připojené externí zařízení (STB, zařízení Bluetooth, mobilní zařízení atd.), upravte hlasitost externího zařízení.
→V případě zvukového výstupu televizoru zvolte možnost Soundbar. (Samsung TV:
Domů (☐→Menu → Nastavení (☒) Všechna nastavení (☐→Zvuk → Zvukový výstup → Vyberte Soundbar)
→Propojovací kabely vedoucí k zařízení Soundbar mohou být uvolněné. Odpojte kabel a zase jej připojte.
→Úplně odpojte napájecí kabel, znovu jej připojte a zapněte napájení.
→ Inicializujte produkt a zkuste to znovu. (Viz strana 31.)

Soundbar se nepřipojí prostřednictvím Bluetooth.

→Při připojování nového zařízení přepněte pro připojení na režim Párování před Bluetooth. (Stiskněte na ovladači tlačítko
*PAIR nebo stiskněte na jednotce alespoň na 5 sekund tlačítko (Zdroj).)
→Pokud je zařízení Soundbar připojeno k jinému zařízení, změnu můžete provést tím, že zařízení odpojíte.
→Připojte jej znovu, poté co ho odeberete ze seznamu reproduktorů Bluetooth zařízení, ke kterému se chcete připojit. (Samsung TV:
Domů (n)→ Menu → Nastavení ( )
Všechna nastavení ( ⚙→ Zvuk → Zvukový výstup → Seznam reproduktorů Bluetooth)
→Odpojte a znovu připojte zástrčku napájení a zkuste to znovu.
→ Inicializujte produkt a zkuste to znovu. (Viz strana 31.)

Při připojení prostřednictvím Bluetooth zmizí zvuk.

→Pokud zařízení připojené prostřednictvím Bluetooth přemístíte příliš daleko od zařízení Soundbar, může zmizet zvuk. Přesuňte zařízení blíže k zařízení Soundbar.
→Pokud je část vašeho těla v kontaktu s vysílačem a přijímačem signálu Bluetooth nebo je produkt nainstalovaný na kovovém nábytku, může docházet ke zmizení zvuku. Ověřte prostředí pro instalaci a podmínky pro používání.

Soundbar se nezapne automaticky s televizorem.

→Pokud vypnete zařízení Soundbar při sledování televize, bude synchronizace napájení s televizorem neaktivní. Vypněte televizor a Soundbar pomocí dálkového ovládání televizoru.

13 LICENCE

DOLBY AUDIO

Dotazy a požadavky týkající se otevřených zdrojů směřujte na Samsung Open Source

(http://opensource.samsung.com)

15 DŮLEŽITÉ UPOZORNĚNÍ K SERVISU

• Obrázky a ilustrace v této uživatelské příručce jsou pouze informativní a mohou se lišit od vlastního vzhledu přístroje.
• Může být účtován režijní poplatek, pokud

(a) požádáte o výjezd technika a není zjištěna vada přístroje (např. příčinou potíží bylo to, že jste si nepřečetli tuto příručku)

(b) odevzdáte přístroj v servisním středisku a není zjištěna vada přístroje (např. příčinou potíží bylo to, že jste si nepřečetli tuto příručku)

- Výše režijního poplatku vám bude sdělena před zahájením práce v servisu nebo před návštěvou technika u vás.

16 TECHNICKÉ ÚDAJE A DALŠÍ INFORMACE

Technické údaje

Název modelu HW-C400
USB 5V/0,5A
Hmotnost 2,0 kg
Rozměry (Š x V x H) 641,0 x 66,5 x 107,0 mm
Rozsah provozních teplot +5°C až +35°C
Rozsah provozní vlhkosti 10 % ~ 75 %
ZESILOVAČJmenovitý výstupní výkon	20W x 2
Podporované formáty pro přehrávání	LPCM 2ch, Dolby AudioTM(podporuje Dolby® Digital), DTS
Celkový příkon v pohotovostním režimu (W) 0.5 W
BluetoothMetoda deaktivace portu	Chcete-li vypnout funkci Bluetooth Power,podržte stisknuté tlačítko SOUND MODE na déle než 5 sekund.

POZNÁMKY

• Společnost Samsung Electronics Co., Ltd si vyhrazuje právo změnit specifikace bez upozornění.

• Hmotnost a rozměry jsou přibližné.

• Společnost Samsung tímto prohlašuje, že toto rádiové zařízení vyhovuje požadavkům Směrnice 2014/53/EU a příslušných zákonných podmínek ve Spojeném království. Úplný text prohlášení o shodě je k dispozici na následující internetové adrese: http://www.samsung.com. Přejděte do menu Podpora a zadejte název modelu. Toto zařízení může být provozováno ve všech zemích EU a ve Spojeném království.

• VÝSTUPNÍ VÝKON BEZDRÁTOVÉHO ZAŘÍZENÍ Maximální výkon vysílače (RF)

100mW při 2,4GHz – 2,4835GHz

(Platí pro země se systémem odděleného sběru)

Tato značka na baterii, návodu nebo obalu znamená, že baterie v tomto výrobku nesmí být na konci své životnosti likvidovány společně s jiným domovním odpadem. Případně vyznačené symboly chemikálií Hg, Cd nebo Pb upozorňují na to, že baterie obsahuje rtuť, kadmium nebo olovo v množství překračujícím referenční úrovně stanovené směrnicí ES 2006/66.

Pokud baterie nejsou správně zlikvidovány, mohou tyto látky poškodit zdraví osob nebo životní prostředí. Pro ochranu přirodních zdrojů a pro podporu opakovaného využívání materiálů oddělte, prosím, baterie od ostatních typů odpadu a nechte je recyklovat prostřednictvím místního bezplatného systému zpětného odběru baterií.

Správná likvidace výrobku (Elektrický & elektronický odpad)

(Platí pro země se systémem odděleného sběru)

Toto označení na výrobku, jeho příslušenství nebo dokumentaci znamená, že výrobek a jeho elektronické příslušenství (například nabíječku, náhlavní sadu, USB kabel) je po skončení životnosti zakázáno likvidovat jako běžný komunální odpad. Možným negativním dopadům na životní prostředí nebo lidské zdraví způsobeným nekontrolovanou likvidací zabráníte oddělením zmíněných produktů od ostatních typů odpadu a jejich zodpovědnou recyklací za účelem udržitelného využívání druhotných surovin.

Uživatelé z řad domácností by si měli od prodejce, u něhož produkt zakoupili, nebo u příslušného městského úřadu vyžádat informace, kde a jak mohou tyto výrobky odevzdat k bezpečné ekologické recyklaci.

Podnikoví uživatelé by měli kontaktovat dodavatele a zkontrolovat všechny podmínky kupní smlouvy. Tento výrobek a jeho elektronické příslušenství nesmí být likvidován spolu s ostatním průmyslovým odpadem.

Informace o závazcích společnosti Samsung v oblasti životního prostředí a dodržování zákonných povinností v souvislosti s jednotlivými produkty, jako je např. REACH, OEEZ, baterie, najdete na: www.samsung.com/uk/aboutsamsung/sustainability/environment/our-commitment/data/

BEZPEČNOSTNÉ INFORMÁCIE

BEZPEČNOSTNÉ VAROVANIA

ABY STE PREDIŠLI RIZIKU VZNIKU POŽIARU A RIZIKU ÚRAZU ELEKTRICKÝM PRÚDOM, NEODSTRAŇUJTE PREDNÝ (ANI ZADNÝ) KRYT. ZARIADENIE SA NEPOKÚŠAJTE SVOJPOMOCNE OPRAVOVAŤ. OPRAVY PRENECHAJTE KVALIFIKOVANÉMU SERVISNÉMU PRACOVNÍKOVI.

Vloženie batérií pred použitím dialkového ovládania (2 batérie AAA) ____ 9

Pripojenie pomocou optického kábla 17

Pripojenie pomocou optického kábla ____ 20

Bezpečnostné upozornenia k montáži ____ 27

Hlavná jednotka zariadenia Soundbar Napájací kábel (Soundbar) Dialkové ovládanie zariadenia
Soundbar/Batérie

Vloženie batérií pred použitím dialkového ovládania (2 batérie AAA)

Stlačením tlačidla vyberte zdroj signálu pripojený k zariadeniu Soundbar.

3

(Stlmenie)

Stlačením tlačidla (Stlmenie) stlmíte zvuk.

Indikátor LED

Zvýšenie hlasitosti

Zníženie hlasitosti

CH LEVEL

Tlačidlo SOUND MODE	Indikátor LED
	Zapnutý(predvolené)	Vypnutý
DRC zap./vyp. Prepínač zapnuté → vypnuté

12

Skryté tlačidlo		Referenčná strana
Tlačidlo na dialkovom ovládaní Funkcia
WOOFER (Hore) Dialkový ovládač TV zap./vyp. Strana 15
Vlavo	Automatické pripojenie TV zap./vyp.	Strana 19
(Ovládanie zvuku)	7-pásmový EQ Strana 11
SOUND MODE	DRC zap./vyp. Strana 12
	Bluetooth Power zap./vyp. Strana 12

Dial'kový ovládač TV zap./vyp.

1. Vypnite zariadenie Soundbar.
2. Stlačte a na 5 sekúnd podržte tlačidlo WOOFER.

Vždy, ked' potlačíte tlačidlo WOOFER nahor a podržíte ho po dobu 5 sekúnd, režim sa prepne v tomto poradí: „Off-TV Remote“ (predvolený režim), „Samsung-TV Remote“, „All-TV Remote“.

- Ak odpojíte a opät zapojíte napájací kábel v čase, ked'je produkt zapnutý, zariadenie Soundbar sa automaticky zapne.

05 POUŽITIE KÁBLOVÉHO PRIPOJENIA K TELEVÍZORU

Pripojenie pomocou optického kábla

1. Na televízore Samsung TV vyberte režim rozhrania Bluetooth.

(Napr. Domov (→Menu → Nastavenia ( ) Všetky nastavenia ( ) → Výstup zvuku → Zoznam reproduktorov Bluetooth → [AV]Soundbar C4-Serie (Bluetooth))

Stlačte tlačidlo (Zdroj) na hornom paneli alebo na dialkovom ovládaní a vyberte iný režim okrem režimu „Bluetooth“.

Automatické pripojenie TV zap./vyp.

Tlačidlo dolava Indikátor LED
	Zapnutý(predvolené)	Vypnutý
Bluetooth Ready	Prepínač zapnuté → vypnuté

Pripojenie pomocou optického kábla

Tlačidlo SOUND MODE	Indikátor LED
	Zapnutý(predvolené)	Vypnutý
Bluetooth Power zap./vyp.	Prepínač zapnuté → vypnuté

Odpojenie zariadenia Bluetooth od zariadenia Soundbar

Stlačte tlačidlo (Zdroj) na hornom paneli alebo na dialkovom ovládaní a vyberte iný režim okrem režimu „Bluetooth“.

- Po spárovaní zariadenia Soundbar so zariadením Bluetooth zvolením položky „[AV]Samsung Soundbar C4-Series“ v zozname vyhl'adaných zariadení automaticky prepnete zariadenie Soundbar do režimu „Bluetooth“.

Bezpečnostné upozornenia k montáži

Dial'kový ovládač nefunguje.

→Namierte zariadenie priamo na Soundbar.
→Vymeňte batérie.

[Správna likvidácia batérií v tomto výrobku]

Správna likvidácia tohoto výrobku (Elektrotechnický & elektronický odpad)

LED-näidik
	„Surround Sound“ → „Standard“

- Surround Sound

LED-näidik
[KS8G]	„Treble“ → „Bass“

„Soundbar“ nejsijungia.
