Typ av produkt	Barre de son
Märke	Samsung
Modell	HW-C410
Mått (B x H x D)	641,0 x 66,5 x 107,0 mm
Vikt	2,0 kg
Nominell uteffekt	20 W x 2
Strömförsörjning	AC (nätspänning)
Standby-förbrukning	0,5 W
Ljudformat som stöds	LPCM 2ch, Dolby Audio (Dolby Digital), DTS
Ljudingångar	1 x optisk (Digital Audio In), 1 x USB (5V 0,5A)
Trådlös anslutning	Bluetooth, NFC
Ljudlägen	Surround Sound, Standard
Equalizer	EQ 7 band (150 Hz - 10 kHz)
Ljudfunktioner	Sync (ljudförskjutning 0-300 ms), Night mode, Voice enhancement, DRC
Baslåda	Ingår ej, justerbar från -6 till +6
USB-kompatibilitet	FAT16, FAT32, NTFS; filer MP3, WMA, AAC, WAV, FLAC
Väggmontering	Möjlig (tillval, skruv M4)
Drifttemperatur	+5°C till +35°C
Luftfuktighet vid drift	10% till 75%
Programuppdatering	Via USB

Vanliga frågor - HW-C410 SAMSUNG

Hur ansluter jag soundbaren till min TV?

Du kan ansluta soundbaren via en optisk kabel (medföljer ej) genom att ansluta portarna DIGITAL AUDIO IN (OPTICAL) på soundbaren och OPTICAL OUT på TV:n. Välj sedan läget Digital Audio In på soundbaren. För trådlös anslutning, använd Bluetooth: tryck på PAIR-knappen på fjärrkontrollen, välj sedan [AV]Soundbar C4-Series i TV:ns Bluetooth-inställningar.

Soundbaren startar inte, vad gör jag?

Kontrollera att nätsladden är korrekt ansluten till soundbaren och till eluttaget. Om problemet kvarstår, koppla ur och sätt i nätsladden igen. Soundbaren startar automatiskt efter 4 till 6 sekunder när den är ansluten.

Hur justerar jag basvolymen (woofer)?

Använd WOOFER-knappen på fjärrkontrollen för att justera basnivån från -6 till +6. Tryck på upp- eller nedknappen för att öka eller minska. Standardinställningen är 0.

Varför är ljudet ur synk med bilden?

Använd funktionen Sync i ljudinställningarna. Tryck på SOUND CONTROL-knappen på fjärrkontrollen, välj Sync, ställ sedan in förskjutningen från 0 till 300 ms med upp/ner-knapparna. Denna funktion är inte tillgänglig i läget USB eller Bluetooth.

Hur använder jag NFC-funktionen för att ansluta en smartphone?

Aktivera NFC på din smartphone och placera den i NFC-avkänningsområdet ovanpå soundbaren (NFC-logotyp). Bluetooth-anslutningen upprättas automatiskt. Se till att smartphonens skärm är aktiv.

Vilka ljudformat stöds via USB?

Soundbaren stöder formaten MP3, WMA, AAC (filer .aac/.m4a), WAV och FLAC. Samplingshastigheterna varierar beroende på format (t.ex. MP3 från 32 till 48 kHz, WAV upp till 192 kHz).

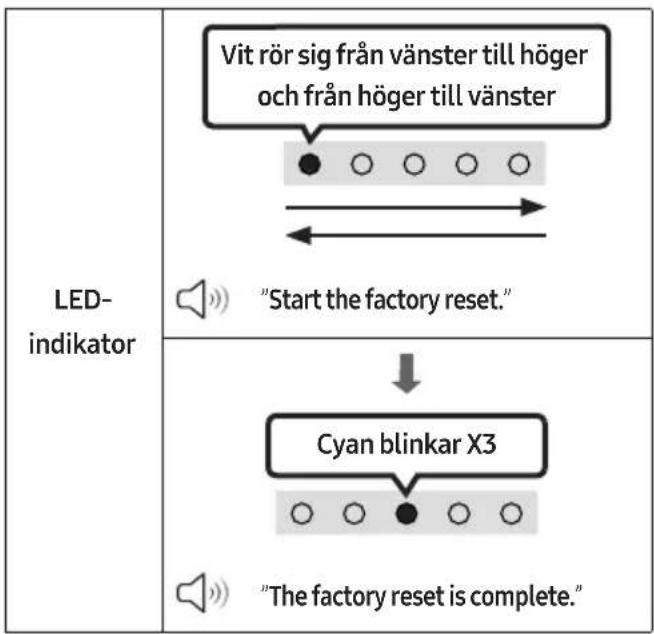

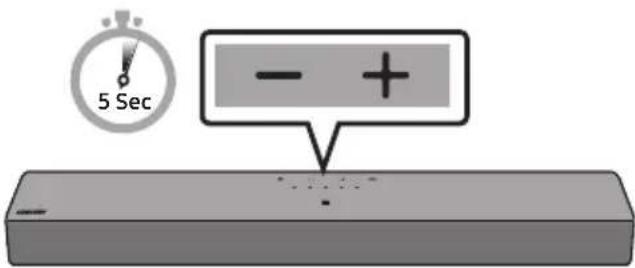

Hur återställer jag soundbaren?

Slå på soundbaren, tryck sedan samtidigt på knapparna - och + (Volym) på den övre panelen i minst 5 sekunder. Den vita LED-lampan flyttar sig från vänster till höger och blinkar sedan cyan 3 gånger för att bekräfta återställningen. Alla inställningar raderas.

Fjärrkontrollen fungerar inte, vad gör jag?

Peka fjärrkontrollen direkt mot soundbaren. Byt ut batterierna mot nya (AAA x 2). Om problemet kvarstår, kontrollera att inget hinder blockerar infrarödsignalen.

Hur uppdaterar jag programvaran för soundbaren?

Ladda ner den senaste uppdateringsfilen från Samsungs webbplats (samsung.com) till ett tomt USB-minne (format FAT32). Anslut USB-minnet till soundbarens USB-port när den är avstängd, slå sedan på den och välj källan USB. Uppdateringen startar automatiskt och tar cirka 2 minuter. Koppla inte ur enheten under uppdateringen.

Hur aktiverar jag nattläge (Night mode)?

Tryck på SOUND CONTROL-knappen på fjärrkontrollen, välj Night mode med upp/ner-knapparna. Detta läge minskar volymen samtidigt som dialogens tydlighet förbättras, idealiskt för nattbruk.

BRUKSANVISNING HW-C410 SAMSUNG

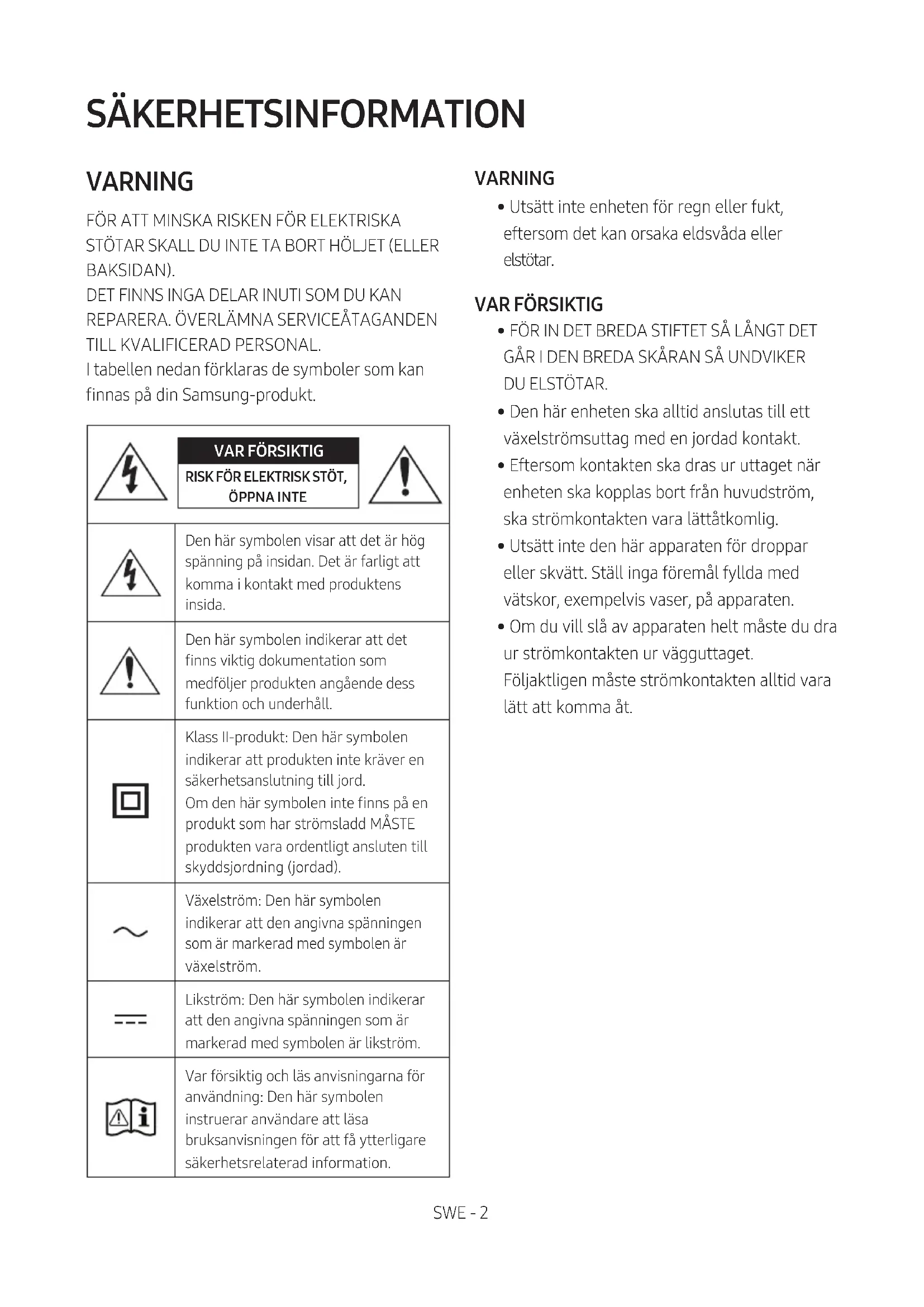

I tabellen nedan förklaras de symboler som kan finnas på din Samsung-produkt.

	VAR FÖRSIKTIGRISK FÖR ELEKTRISK STÖT, ÖPPNA INTE
	Den här symbolen visar att det är hög spänning på insidan. Det är farligt att komma i kontakt med produktens insida.
	Den här symbolen indikerar att det finns viktig dokumentation som medföljer produkten angående dess funktion och underhåll.
	Klass II-produkt: Den här symbolen indikerar att produkten inte kräver en säkerhetsanslutning till jord.Om den här symbolen inte finns på en produkt som har strömsladd MÅSTE produkten vara ordentligt ansluten till skyddsjordning (jordad).
	Växelström: Den här symbolen indikerar att den angivna spänningen som är markerad med symbolen är växelström.
	Likström: Den här symbolen indikerar att den angivna spänningen som är markerad med symbolen är likström.
	Var försiktig och läs anvisningarna för användning: Den här symbolen instruerar användare att läsa bruksanvisningen för att få ytterligare säkerhetsrelaterad information.

VAR FÖRSIKTIG

WARNING

- Utsätt inte enheten för regn eller fukt, eftersom det kan orsaka eldsvåda eller elstötar.

VAR FÖRSIKTIG

• FÖR IN DET BREDA STIFTET SÅ LÅNGT DET GÅR I DEN BREDA SKÅRAN SÅ UNDVIKER DU ELSTÖTAR.
• Den här enheten ska alltid anslutas till ett växelströmsuttag med en jordad kontakt.
• Eftersom kontakten ska dras ur uttaget när enheten ska kopplas bort från huvudström, ska strömkontakten vara lättåtkomlig.
• Utsätt inte den här apparaten för droppar eller skvätt. Ställ inga föremål fyllda med vätskor, exempelvis vaser, på apparaten.
• Om du vill slå av apparaten helt måste du dra ur strömkontakten ur vägguttaget.

Följaktligen måste strömkontakten alltid vara lätt att komma åt.

SÄKERHETSANVISNINGAR

1. Säkerställ att strömförsörjningen (AC) i ditt hem uppfyller de strömkrav som står på klistermärket på produktens undersida. Installera produkten horisontellt på ett lämpligt underlag (möbel) med tillräckligt ventilationsutrymme runt om 7-10 cm. Kontrollera att ventilationsöppningarna inte är täckta. Placera inte enheten på högtalare eller annan utrustning där den kan bli varm. Enheten är utformad för kontinuerlig användning. För att helt stänga av enheten ska du koppla från den från vägguttaget. Koppla ur enheten om du har tänkt lämna den oanvänd under en längre tid.

2. Vid åskväder ska enheten omedelbart kopplas ur vägguttaget. Blixtnedslag kan skada enheten.

3. Utsätt inte enheten för direkt sol eller andra värmekällor. Detta kan leda till överhettning och felfunktion för enheten.

4. Skydda enheten från fukt (exempelvis vaser med vatten) och överdriven hetta (exempelvis öppen spis), eller utrustning som alstrar starka magnetiska eller elektriska fält. Koppla ur strömkabeln från strömkällan om enheten inte fungerar korrekt. Produkten är inte avsedd för industriell användning. Den här produkten är endast avsedd för hemmabruk.

Det kan uppstå kondens om produkten eller skivan har förvarats i låga temperaturer. Om produkten transporteras under vintern ska du vänta cirka 2 timmar innan du använder enheten, för att den ska uppnå rumstemperatur.

1. Batterierna som används med den här produkten innehåller kemikalier som är skadliga för miljön. Släng inte batterierna i hushållssoporna. Kasta inte batterierna i eld. Batterierna får inte kortslutas, tas isär eller överhettas. VAR FÖRSIKTIG : Risk för explosion om batteriet byts på fel sätt. Byt bara mot samma eller liknande typ.

02 Produktöversikt 7

Översidespanel på Soundbar ____ 7

03 Använda fjärrkontrollen 9

Sätt i batterierna innan du använder fjärrkontrollen (AAA-batterier × 2) ____ 9

Använda fjärrkontrollen ____ 9

Använda de dolda knapparna (knappar med mer än en funktion) ____ 14

Uteffektspecifikationer för de olika ljudeffektslägena ____ 14

Styra volymen för Soundbar med en tv-fjärrkontroll 15

04 Ansluta Soundbar 16

Ansluta ström 16

05 Använda en kabelanslutning till tv:n 17

Ansluta med en optisk kabel 17

06 Använda en trådlös anslutning till tv:n 18

Ansluta via Bluetooth 18

07 Ansluta en extern enhet 20

Ansluta med en optisk kabel 20

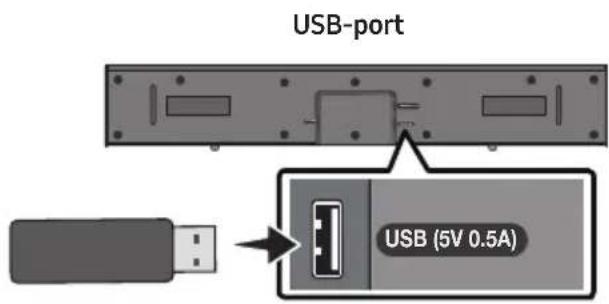

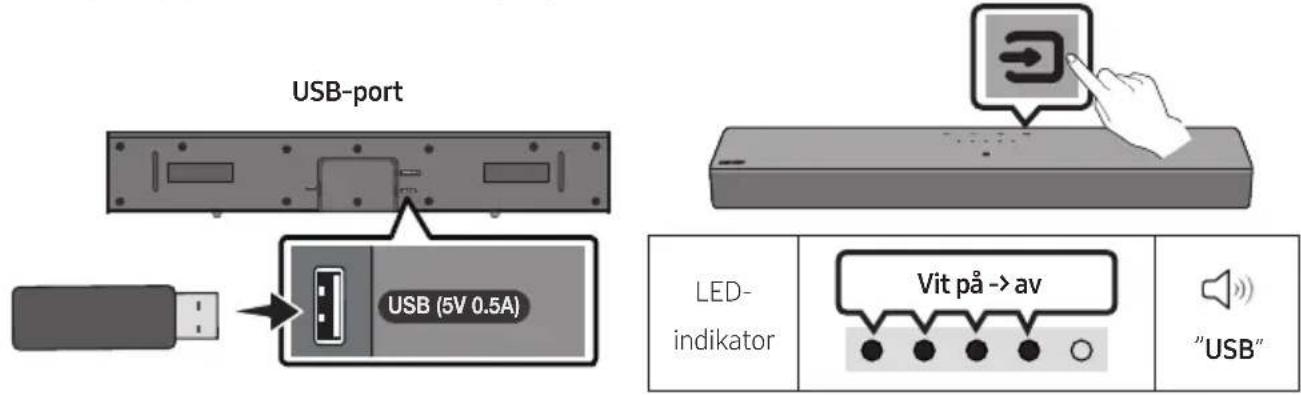

08 Ansluta en USB-lagringsenhet 21

09 Ansluta en mobilenhet 23

Ansluta via Bluetooth 23

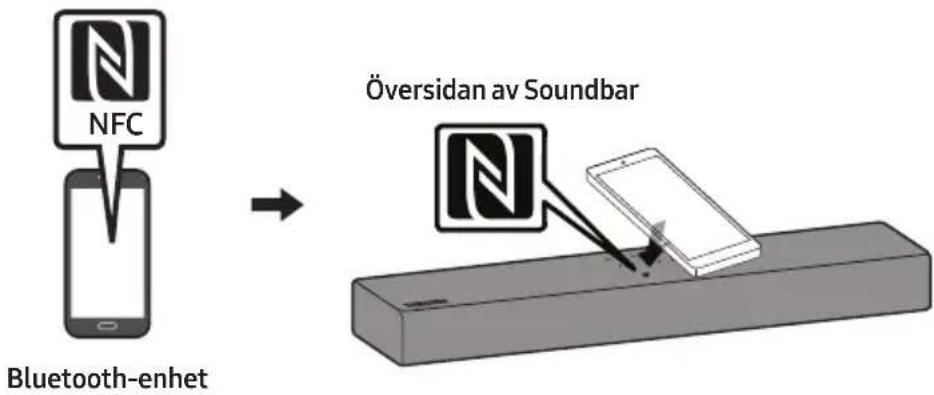

Ansluta en Soundbar till en mobilenhet via NFC-funktionen ____ 26

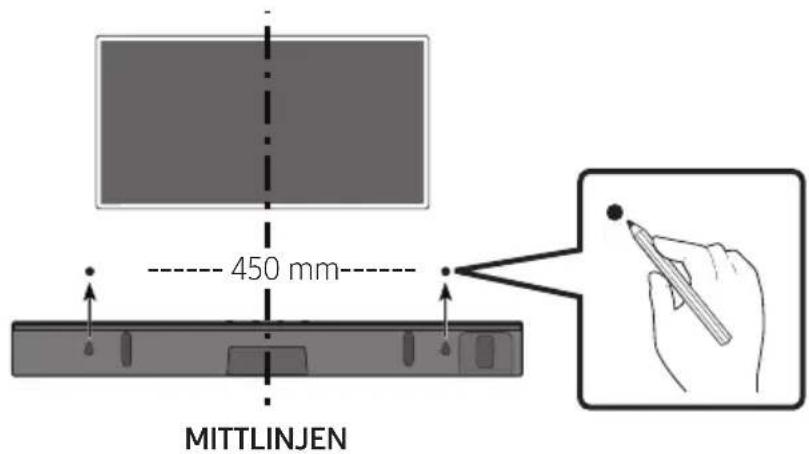

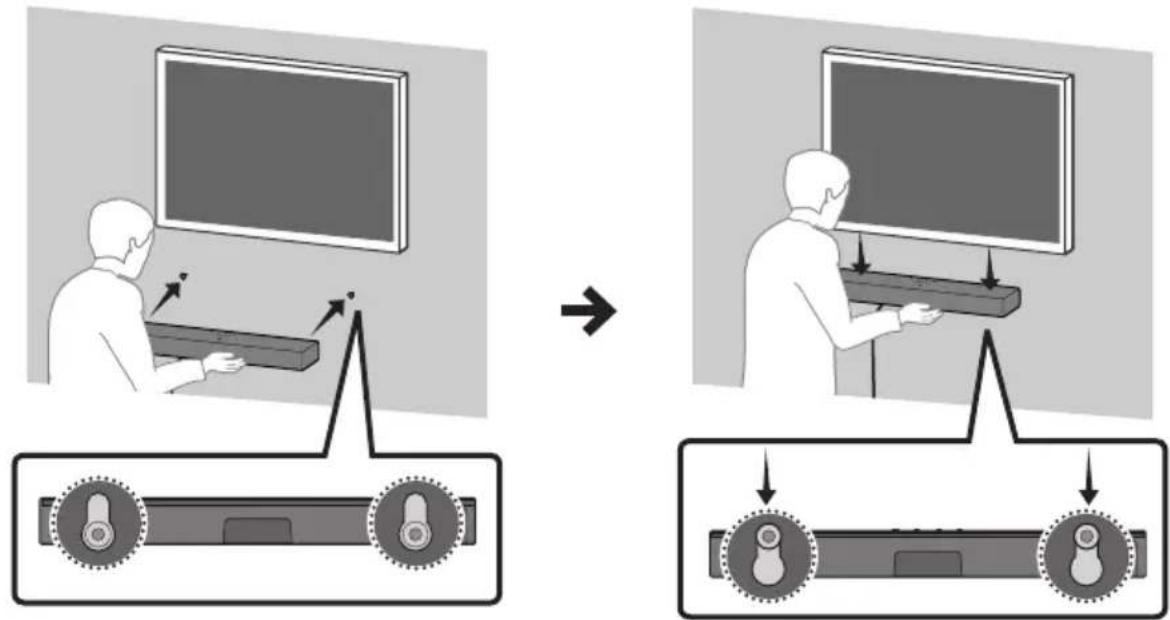

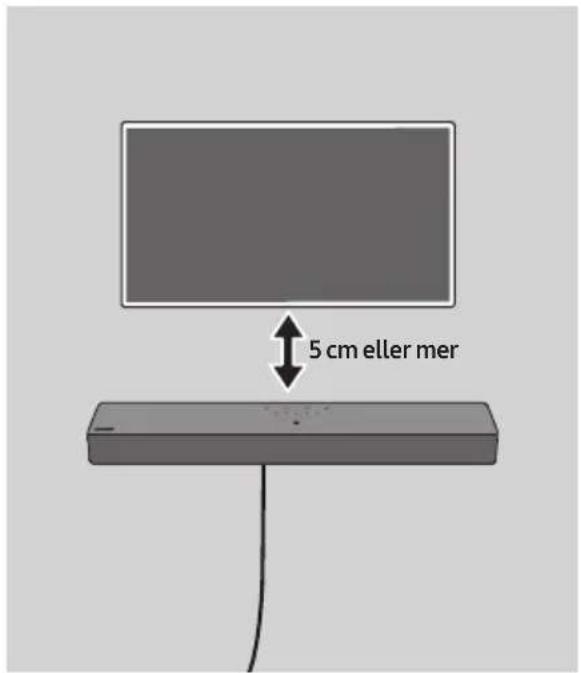

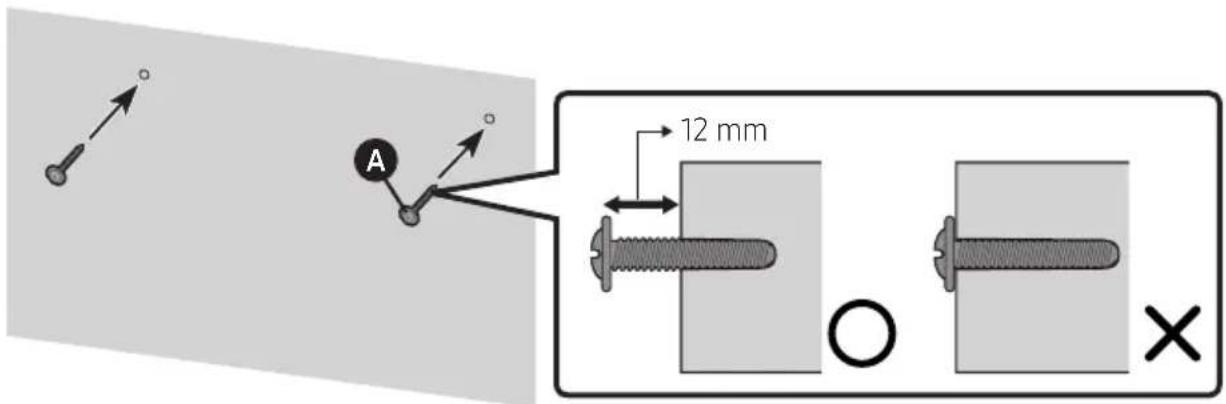

10 Montera väggfästet (tillval) 27

Säkerhetsåtgärder vid montering ____ 27

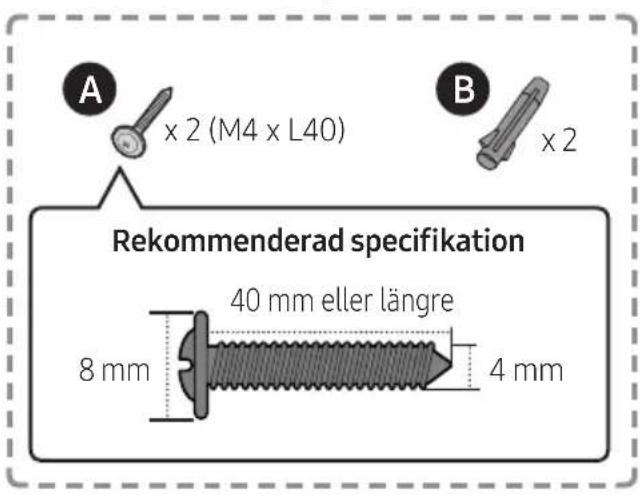

Väggmonteringskomponenter ____ 27

11 Program-uppdatering 30

Äterställ ____ 31

12 Felsökning 32

13 Licens 33

14 Licensmeddelande för open source 34

16 Specifikationer och guide 35

Specifikationer 35

01 KONTROLLERA KOMPONENTERNA

• För strömförsörjning och strömförbrukning, se etiketten på produkten. (Etikett: Soundbar-huvudenhetens undersida)
• Kontakta Samsung Service Center eller Samsungs kundsupport om du vill köpa fler komponenter eller tillvalskablar.
• Konstruktion och specifikationer kan ändras utan föregående meddelande.
• Tillbehören kan se lite annorlunda ut än på illustrationerna ovan.

02 PRODUKTÖVERSIKT

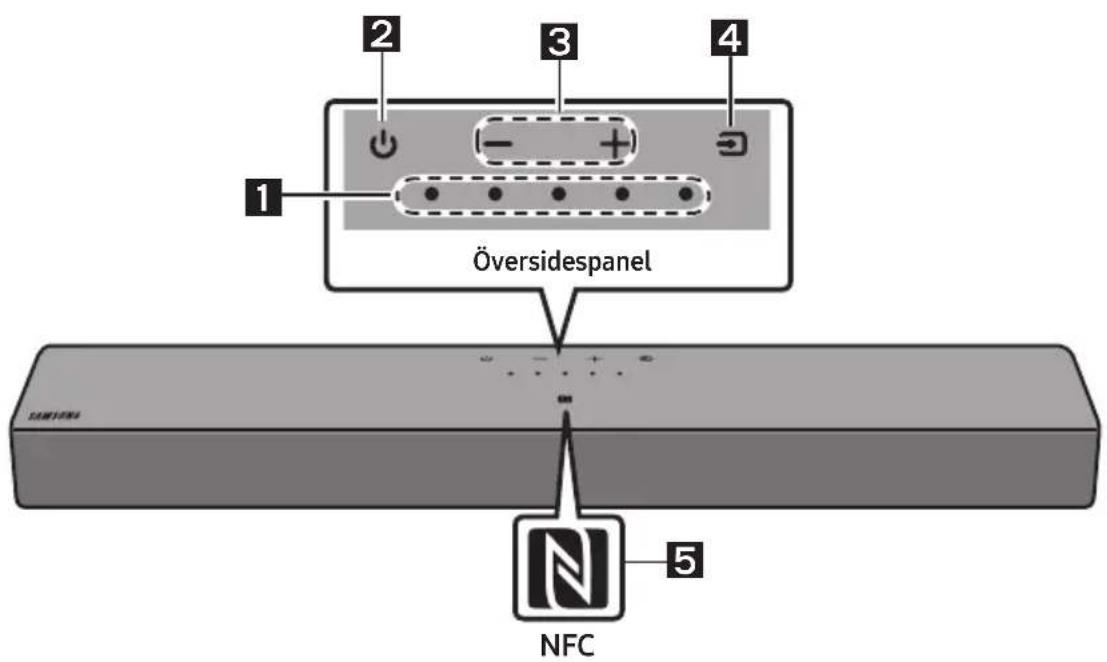

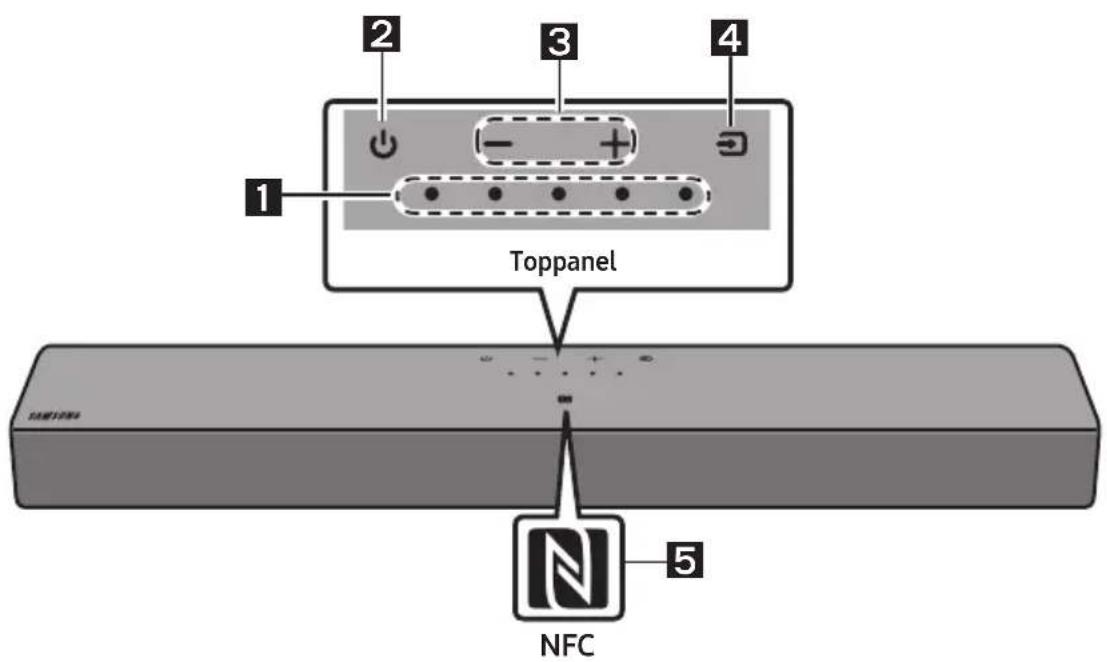

Översidespanel på Soundbar

1	LED-indikator	Lysdiodsindikatorn blinkar, lyser eller ändrar färg beroende på Soundbars aktuella läge eller status. Lysdiodsindikatorns färg och antalet ljus visar det aktiva läget enligt vad som beskrivs nedan.
		Vit lysdiod	Vit lysdiod	Multifärgad lysdiod	Vit lysdiod	Vit lysdiod
		Den multifärgade lysdioden ändras till Vit, Cyan, Grönt, Rött, Gul, Orange, Lila och Blått beroende på läge eller status.
2	Ström Slår på och av strömmen.
3	Volym Justerar volymen.
4	Källa	Tryck på knappen (Källa) för att ändra läget. Varje gång du ändrar läge lyser lysdioden i vitt och stängs sedan av.
		LED-indikator
			"Digital Audio In"	"Bluetooth"	"USB"

5

NFC-logotyp

Du kan aktivera Bluetooth-anslutningen genom att lägga telefonen i NFC-avkänningsområdet på Soundbar.

• När du ansluter strömsladden börjar strömknappen fungera inom 4 till 6 sekunder.
• När du slår på enheten blir det en fördröjning på 4 till 5 sekunder innan den avger ljud.
• Om du hör ljud från både tv:n och Soundbar, går du till menyn Inställningar för tv-ljudet och ändrar tv-högtalaren till Extern högtalare.

1	POWERAnslut Soundbarens växelströmskabel.
2	DIGITAL AUDIO IN (OPTICAL)Anslut till den digitala (optiska) utgången på en extern enhet.
3	USB (5V 0.5A)Anslut en USB-enhet här för att spela upp musikfiler på USB-enheten genom Soundbar.

- Anslut inte den här enheten eller andra komponenter till ett vägguttag innan alla anslutningar mellan komponenterna är färdiga.

03 ANVÄNDA FJÄRRKONTROLLEN

Sätt i batterierna innan du använder fjärrkontrollen (AAA-batterier × 2)

Skjut bakstycket i pilens riktning tills det har avlägsnats helt. Sätt i 2 AAA-batterier (1,5 V) och se till att de sitter åt rätt håll. Skjut fast bakstycket igen.

Använda fjärrkontrollen

1

Ström

Slår på och av Soundbar.

Enheten stängs av automatiskt i följande situationer:

- I lägena "Digital Audio In" / "Bluetooth" / "USB" om det inte finns någon ljudsignal under 18 minuter.

2

(Källa)

Tryck för att välja en källa som är ansluten till Soundbar.

3

(Tyst)

Tryck på knappen (Tyst) för att stänga av ljudet. Tryck på den igen för att slå på ljudet.

4

Volym

Tryck knappen uppåt eller nedåt för att justera volymen.

LED-indikator

Volym upp

Volym ned

5

CH LEVEL

Om du trycker på knappen kan du justera volymen för varje högtalare.

LED-indikator
	"Centre Level"

6

(Ljudkontroll)

Om du trycker på knappen kan du ange ljudfunktionen. Det önskade valet kan justeras med knapparna Upp/Ned. Varje gång läget ändras blinkar den multifärgade lysdioden i vitt.

• Om video på TV:n och ljud från Soundbar inte är synkroniserade väljer du "Sync" i Ljudkontroll och anger sedan ljudfördröjningen till 0\~300 millisekunder med knapparna Upp/Ned. (Inte tillgängligt i lägena "USB" eller "Bluetooth".)
• "Sync" stöds bara för en del funktioner.
• "Night mode" är optimerat för tittande på kvällen. Inställningarna är sådana att ljudet sänks men dialogen hörs ändå tydligt.
• "Voice enhancement" gör det enklare att höra dialog i filmer och TV-program.

	7 bands EQ
	Håll knappen(Ljudkontroll)intryckt i ca5 sekunder.	Med knapparnaVänster/Högerkan du justera demmellan -6 till+6.
	"150Hz"	"150Hz" → "300Hz" → "600Hz" → "1.2kHz" →"2.5kHz" → "5kHz" → "10kHz"
7	Bluetooth PAIRVäxla Soundbar till Bluetooth-parkopplingsläge.När du trycker på knappen ändras lysdiodsvisningen enligt vad som visas nedan.Tills parkopplingen slutförts ändras den multifärgade lysdioden tillRött→Grönt→Blätti tur ochordning.
[Unread]	►II (Uppspelning/Paus)Du kan också spela upp/pausa musik genom att trycka på knappen i läget "USB".
[Unread]	Upp/Ned/Vänster/HögerTryck Upp/Ned/Vänster/Högerpå knappen för att välja eller ange funktioner.UpprepaOm du vill använda Upprepa-funktionen i "USB"-läge trycker du på knappenUpp.Hoppa över musikTryck på knappenHögerför att välja nästa musikfil. Tryck på knappenVänsterför att väljaföregående musikfil.
[Unread]	i (Info)När du trycker på den visas information om varje läge. (Se sidan 7.)

Bluetooth PAIR

▶II (Uppspelning/Paus)

Upp/Ned/Vänster/Höger

i(Info)

11

SOUND MODE

Genom att trycka på knappen kan du välja önskat ljudläge. Varje gång läget ändras blinkar den multifärgade lysdioden i vitt. (Ljudläget kan variera beroende på TV-modell.)

Ger en bredare ljudbild än standard.

- Standard

Matar ut originalljudet.

- Bluetooth Power Av/På

Den här funktionen slår automatiskt på Soundbar när en begäran om anslutning från en tidigare ansluten TV eller Bluetooth-enhet tas emot. Inställningen är påslagen som standard.

- Tryck på och håll ned knappen SOUND MODE i mer än 5 sekunder för att slå av Bluetooth-funktionen.

• DRC (Dynamic Range Control) Av/På

Gör att du kan använda dynamisk omfångskontroll för Dolby Digital-ljudspår. Tryck och håll ned knappen SOUND MODE i mer än 5 sekunder när Soundbar är avstängd om du vill slå på eller stänga av DRC-funktionen (Dynamic Range Control). När DRC är på sänks högt ljud. (Ljudet kan låta förvrängt.)

SOUND MODE-knapp LED-indikator
	På (standard)	Av
DRC Av/På Växla På → Av

Tryck knappen uppåt eller nedåt för att justera basnivån mellan -6 till +6. Om du vill ställa in wooferns (basens) volymnivå till 0 (standard) så trycker du på knappen. (Subwoofern omfattas inte.)

13

TONE CONTROL

Om du trycker på knappen kan du justera volymen för diskanten eller basen. Det önskade valet kan justeras med knapparna Upp/Ned. (Den här funktionen är tillgänglig i alla ljudlägen förutom i läget "Standard".)

Använda de dolda knapparna (knappar med mer än en funktion)

Dold knapp		Sida
Knapp på fjärrkontrollen Funktion
WOOFER (Upp)	TV-fjärrkontroll Av/På	Sidan 15
Vänster	TV-autoanslutning Av/På	Sidan 19
(Ljudkontroll)	7 bands EQ Sidan 11
SOUND MODE	DRC Av/På Sidan 12
	Bluetooth Power Av/På Sidan 12

Uteffektspecifikationer för de olika ljudeffektslägena

Styra volymen för Soundbar med en tv-fjärrkontroll

Styr volymen för Soundbar med fjärrkontrollen till tv:n.

• Den här funktionen kan endast användas med infraröda fjärrkontroller. Bluetooth-fjärrkontroller (fjärrkontroller som kräver parkoppling) stöds inte.
• Ställ in tv-högtalaren på Extern högtalare för att använda denna funktion.
• Tillverkare som stöder denna funktion: Samsung, VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA

TV-fjärrkontroll Av/På

1. Stäng av Soundbar.
2. Håll knappen WOOFER intryckt i 5 sekunder.

Varje gång du trycker knappen WOOFER uppåt och håller den intryckt i 5 sekunder växlar läget i följande ordning: "Off-TV Remote" (Standardläge), "Samsung-TV Remote", "All-TV Remote". LED-indikatorns status ändras varje gång läget ändras, enligt vad som visas nedan.

Knapp på fjärrkontrollen LED-indikator Status
		"Off-TV Remote"(Standardläge)
		"Samsung-TV Remote"
		"All-TV Remote"

04 ANSLUTA SOUNDBAR

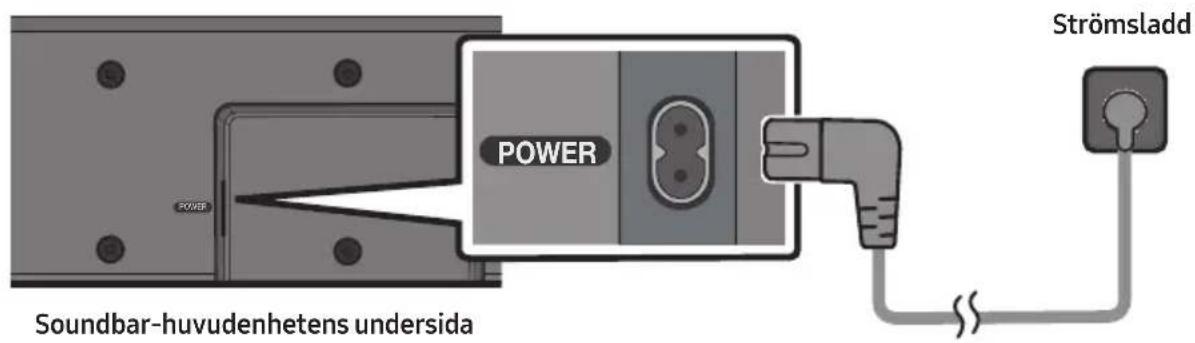

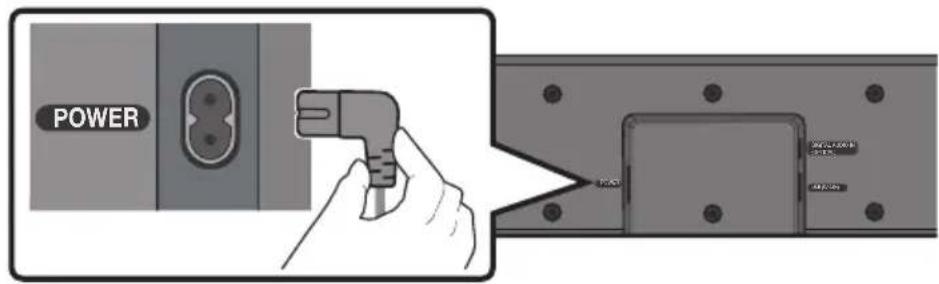

Ansluta ström

Använd strömkomponenterna för att ansluta Soundbar till ett eluttag i följande ordning:

• För mer information om den effekt som krävs och strömförbrukning, se etiketten på produkten. (Etikett: Soundbar-huvudenhetens undersida)
• Anslut strömsladden till Soundbar.
• Anslut strömsladden till ett vägguttag.

OBS!

- Om du kopplar från och återansluter strömsladden medan produkten är på, slås Soundbar på automatiskt.

05 ANVÄNDA EN KABELANSLUTNING TILL TV:N

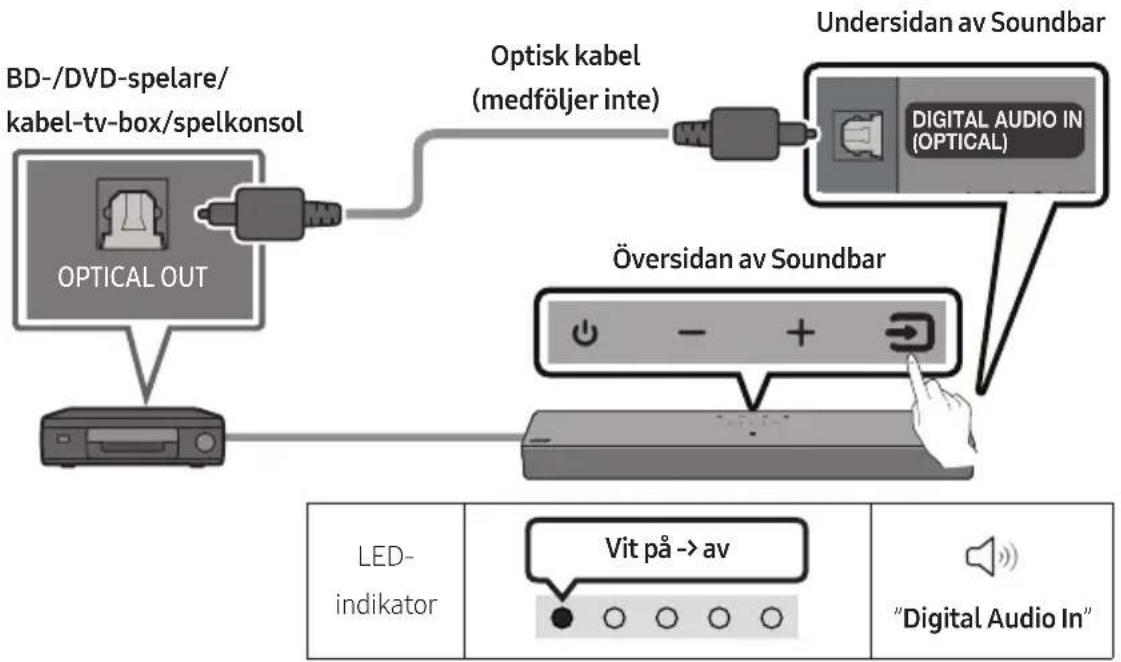

Ansluta med en optisk kabel

Checklista före anslutning

- Om du använder en optisk kabel och det finns skydd på kontakterna, måste du ta bort skydden först.

1. När tv:n och Soundbar är avstängda ansluter du porten DIGITAL AUDIO IN (OPTICAL) på Soundbar och utgångsporten OPTICAL på tv:n med den optiska kabeln (medföljer inte) som visas på bilden.
2. Slå på Soundbar och tv:n.
3. Tryck på knappen (Källa) på översidespanelen eller på fjärrkontrollen och välj sedan läget "Digital Audio In".
4. Tv-ljudet hörs från Soundbar.

06 ANVÄNDA EN TRÅDLÖS ANSLUTNING TILL TV:N

Ansluta via Bluetooth

När en Samsung-tv är ansluten via Bluetooth kan du höra stereoljud utan krångel med kablar.

• Endast en Samsung-tv kan vara ansluten åt gången.
• En Samsung-tv som stöder Bluetooth kan anslutas. Kontrollera specifikationerna för din tv.

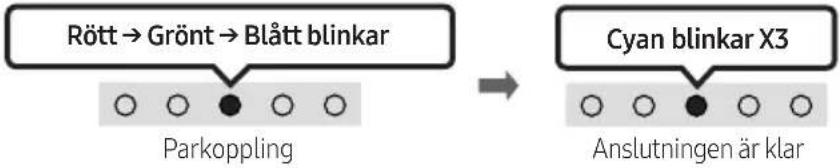

Den inledande anslutningen

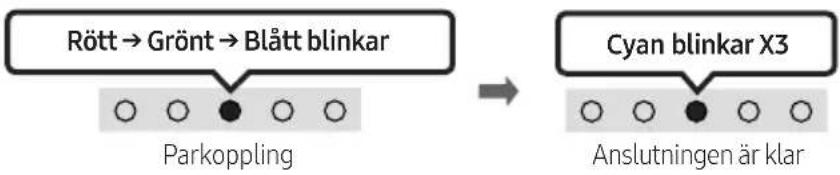

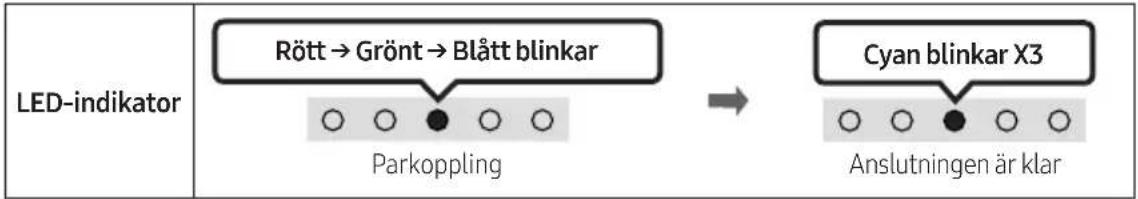

1. Tryck på knappen ✝ PAIR på soundbarens fjärrkontroll eller tryck på knappen ➖ (Källa) på soundbarens övre panel för att ange "Bluetooth"-läget.

Bluetooth-parkopplingsknapp	LED-indikator
ELLERI "Bluetooth"-läge	Tills parkopplingen slutförts ändras den multifärgade lysdioden till Rött → Grönt → Blått i tur och ordning.
	[IMAGE]	"Ready to connect via Bluetooth."

1. Välj Bluetooth-läge på Samsung-tv:n.

(t.ex. Startsida (m) → Meny → Inställn. (♂) → Alla inställningar (♂) → Ljud → Ljudutgång → Bluetooth-högtalarlista → [AV]Soundbar C4-Series (Bluetooth))

1. Välj "[AV]Soundbar C4-Series" från listan på tv-skärmen.

En tillgänglig Soundbar visas med "Behöver parkopplas" eller "Parkopplad" på tv:ns lista över Bluetooth-enheter. Anslut Samsung-tv:n till Soundbar genom att välja meddelandet och sedan upprätta en anslutning.

1. Nu kan du höra ljudet från Samsung-tv:n på Soundbar.

- Om det finns en anslutningslogg mellan Soundbar och Samsung-tv:n, ansluts Soundbar automatiskt genom att ändra läge till "Bluetooth".

Om enheten inte kan ansluta

• Om du har en befintlig Soundbar (t.ex. [AV]Soundbar C4-Series) i listan över högtalare på Samsung-tv:n ska du ta bort den.
• Upprepa sedan steg 1 till 3.

Koppla bort Soundbar från Samsung-tv:n

Tryck på knappen → (Källa) på översidespanelen eller på fjärrkontrollen för att välja något annat läge än "Bluetooth".

- Det tar tid att koppla bort eftersom Samsung.tv:n måste ta emot ett svar från Soundbar. (Den tid det tar kan skilja sig åt beroende på modell av Samsung-tv.)

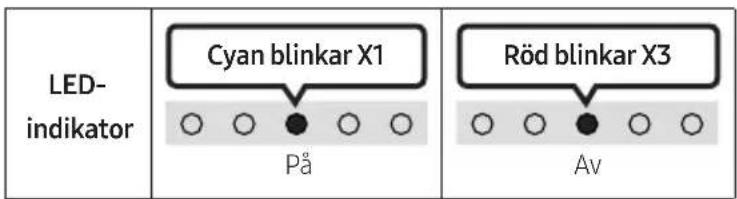

TV-autoanslutning Av/På

Om du vill avbryta den automatiska Bluetooth-anslutningen mellan Soundbar och tv:n trycker du på knappen Vänster på fjärrkontrollen i 5 sekunder medan Soundbar visar statusen "Bluetooth Ready". (Växla mellan aktiverad → inaktiverad)

Vänster knapp LED-indikator
	På (standard)	Av
Bluetooth Ready Växla På → Av

Anmärkningar om Bluetooth-anslutning

• Hitta en ny enhet inom 1 m för att ansluta via Bluetooth-kommunikation.
• Om du blir tillfrågad om en PIN-kod när du ansluter en Bluetooth-enhet anger du <0000>.
• Soundbar stängs av automatiskt efter 18 minuter i Redo-läge.

• Soundbar kanske inte utför Bluetooth-sökning eller -anslutning korrekt under följande omständigheter:

• Om det finns ett starkt elektriskt fält runt Soundbar.

• Om flera Bluetooth-enheter är parkopplade med Soundbar samtidigt.
• Om Bluetooth-enheten är avstängd, inte på plats eller har en felfunktion.

- Elektroniska enheter kan orsaka radiostörningar. Utrustning som alstrar elektromagnetiska vågor måste hållas borta från Soundbar-huvudenheten. t.ex. mikrovågsugnar, trådlösa nätverksenheter etc.

07 ANSLUTA EN EXTERN ENHET

Ansluta med en optisk kabel

1. När den externa enheten och Soundbar är avstängda ansluter du porten DIGITAL AUDIO IN (OPTICAL) på Soundbar och utgångsporten OPTICAL på den externa enheten med den optiska kabeln (medföljer inte) som visas på bilden.
2. Slå på Soundbar och den externa enheten.
3. Välj "Digital Audio In"-läge genom att trycka på knappen (Källa) på översidespanelen eller på fjärrkontrollen.
4. Ljudet på den externa enheten hörs från Soundbar.

08 ANSLUTA EN USB-LAGRINGSENHET

Du kan spela upp musikfiler från USB-lagringsenheter via Soundbar.

1. Anslut USB-enheten till USB-porten på undersidan av produkten.
2. Tryck på knappen → (Källa) på övre panelen eller på fjärrkontrollen och välj sedan läget "USB".
3. Spela upp musik från USB-lagringsenheten via Soundbar.

- Soundbar stängs av automatiskt (Auto Power Down) om ingen USB-enhet har anslutits under mer än 18 minuter.

Kompatibilitetslista

Förlängning Codec Samplingsfrekvens Bithastighet
*.mp3	MPEG1 Layer2	32kHz–48kHz	32–320kbps
	MPEG1 Layer3 32kHz–48kHz 32–320kbps
	MPEG2 Layer3 16kHz–24kHz 8–160kbps
	MPEG2.5 Layer3 8kHz–12kHz 8–160kbps
*.wma	WMA7/8/9	32kHz–48kHz	32–320kbps
*.aac*.m4a	A AC-LC(MPEG2/MPEG4 endast ljud)	32kHz–48kHz 32–320kbps
*.wav	LPCM	32kHz–192kHz	1024–9216kbps
*.flac	FLAC	32kHz–192kHz	162–8100kbps

• Om det finns för många mappar (fler än cirka 200) och filer (fler än cirka 2000) på USB-enheten kan det ta lite tid för Soundbar att öppna och spela upp filerna.
• Soundbar stöder endast USB-enheter med filsystemen FAT16 (\~2GB), FAT32 (\~2TB) eller NTFS (\~2TB).

09 ANSLUTA EN MOBILENHET

Ansluta via Bluetooth

När en mobilenhet är ansluten via Bluetooth kan du höra stereoljud utan krångel med kablar.

- Om du ansluter en parkopplad Bluetooth-enhet när Soundbar är avstängd, slås Soundbar på automatiskt.

Mobilenhet

Den inledande anslutningen

- När du ansluter till en ny Bluetooth-enhet måste du kontrollera att enheten är inom 1 m avständ.

1. Tryck på knappen ✝ PAIR på soundbarens fjärrkontroll eller tryck på knappen ➞ (Källa) på soundbarens övre panel för att ange "Bluetooth"-läget.

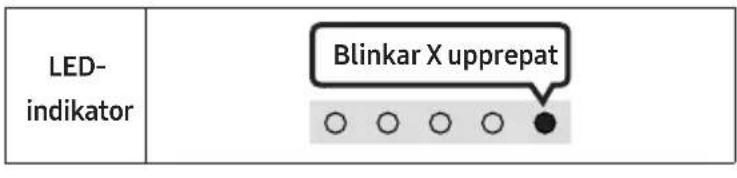

Bluetooth-parkopplingsknapp LED-indikator
ELLERI "Bluetooth"-läge	Tills parkopplingen slutförts ändras den multifärgade lysdioden tillRött → Grönt → Blått i tur och ordning.
	[IMAGE]	"Ready to connect via Bluetooth."

1. På enheten väljer du "[AV]Samsung Soundbar C4-Series" i listan som visas.

2. Spela upp musikfiler från enheten som är ansluten via Bluetooth genom Soundbar.

Om enheten inte kan ansluta

• Om du har en befintlig Soundbar (t.ex. [AV]Samsung Soundbar C4-Series) i listan över högtalare på mobilenheten ska du ta bort den.
• Upprepa steg 1 och 2.

Anmärkningar om Bluetooth-anslutning

• Hitta en ny enhet inom 1 m för att ansluta via Bluetooth-kommunikation.
• Om du blir tillfrågad om en PIN-kod när du ansluter en Bluetooth-enhet anger du <0000>.
• Soundbar stängs av automatiskt efter 18 minuter i Redo-läge.
• Soundbar kanske inte utför Bluetooth-sökning eller -anslutning korrekt under följande omständigheter:
• Om det finns ett starkt elektriskt fält runt Soundbar.
• Om flera Bluetooth-enheter är parkopplade med Soundbar samtidigt.
• Om Bluetooth-enheten är avstängd, inte på plats eller har en felfunktion.
• Elektroniska enheter kan orsaka radiostörningar. Utrustning som alstrar elektromagnetiska vågor måste hållas borta från Soundbar-huvudenheten. t.ex. mikrovågsugnar, trådlösa nätverksenheter etc.
• Soundbar har stöd för SBC-data (44,1 kHz, 48 kHz).
• Anslut bara till en Bluetooth-enhet som har stöd för A2DP (AV)-funktionen.
• Du kan inte ansluta Soundbar till en Bluetooth-enhet som bara har stöd för HF-funktionen (Hands Free).
• När du ansluter Soundbar till en Bluetooth-enhet ska du placera dem så nära varandra som möjligt.
• Ju längre Soundbar och Bluetooth-enheten är från varandra, desto lägre blir ljudkvaliteten. Bluetooth-anslutningen kan avbrytas när enheterna är utanför den effektiva räckvidden.
• Bluetooth-anslutningen fungerar kanske inte som avsett i områden med dålig mottagning.
• En Bluetooth-enhet kan uppleva oljud eller felfunktioner under följande omständigheter:

- Om någon kroppsdel är i kontakt med signalmottagaren på Bluetooth-enheten eller Soundbar

- I hörn eller om det finns ett hinder i närheten, t.ex. en vägg eller avgränsare, där elektriska förändringar kan förekomma.

– När den utsätts för radiostörningar av andra produkter som använder samma frekvensområden, t.ex. medicinsk utrustning, mikrovågsugnar och trådlösa nätverksenheter.

- Hinder som dörrar och väggar kan fortfarande påverka ljudkvaliteten även när enheterna är inom den effektiva räckvidden.

• Observera att det inte går att parkoppla Soundbar med andra Bluetooth-enheter när Bluetooth-alternativet används.
• Den trådlösa enheten kan orsaka elektriska störningar när den är påslagen.

Bluetooth Power Av/På

Om en tidigare parkopplad Bluetooth-enhet försöker parkoppla med Soundbar när funktionen Bluetooth Power På är aktiverad och Soundbar är avstängd, slås Soundbar på automatiskt.

1. Tryck på och håll ned knappen SOUND MODE på fjärrkontrollen i minst 5 sekunder medan Soundbar är påslagen.
2. En flerfärgad LED-indikator på soundbaren blinkar med färgen "Cyan".

SOUND MODE-knapp LED-indikator
	På (standard)	Av
Bluetooth PowerAv/På	Växla På → Av

Koppla bort Bluetooth-enheten från en Soundbar

Så här kopplar du från Bluetooth-enheten från Soundbar. För instruktioner, se Bluetooth-enhetens bruksanvisning.

• Soundbar kopplas från.
• Om Soundbar är frånkopplad från Bluetooth-enheten blinkar den multifärgade lysdiodsindikatorn "Rött" tre gånger.

Koppla bort Soundbar från Bluetooth-enheten

Tryck på knappen → (Källa) på översidespanelen eller på fjärrkontrollen för att välja något annat läge än "Bluetooth".

- Det tar tid att koppla bort eftersom Bluetooth-enheten måste ta emot ett svar från Soundbar. (Bortkopplingstiden kan variera beroende på Bluetooth-enheten.)

Ansluta en Soundbar till en mobilenhet via NFC-funktionen

Placera mobilenheten i NFC-avkänningsområdet på ovansidan av Soundbar.

OBS!

• Kontrollera att din mobilenhet har NFC-funktionen påslagen och att skärmen är aktiv.
• Bluetooth-anslutning är inte tillgänglig när NFC på mobilenheten är i kortemuleringsläge.
• Om du blir tillfrågad om en PIN-kod när du ansluter en Bluetooth-enhet anger du <0000>.
• Soundbar stängs av automatiskt efter 18 minuter i Redo-läget.

- Soundbar kanske inte utför Bluetooth-sökningen eller -anslutningen korrekt under följande omständigheter:

• Om det finns ett starkt elektriskt fält runt Soundbar.
• Om flera Bluetooth-enheter är parkopplade med Soundbar samtidigt.
• Om Bluetooth-enheten är avstängd, inte på plats eller inte fungerar.

- Elektroniska enheter kan orsaka radiostörningar. Utrustning som alstrar elektromagnetiska vågor måste hållas borta från Soundbar-huvudenheten. t.ex. mikrovågsugnar, trådlösa nätverksenheter etc.

• Soundbar stöder SBC-data (44,1kHz, 48kHz).

- Anslut endast till en Bluetooth-enhet som stöder A2DP-funktionen (AV).

- Du kan inte ansluta Soundbar till en Bluetooth-enhet som endast stöder handsfreefunktionen (HF).

- När du har parat ihop Soundbar med en Bluetooth-enhet är det bara att välja "[AV]Samsung Soundbar C4-Series" i listan över anslutna enheter, så övergår Soundbar automatiskt till "Bluetooth"-läge.

- Tillgängligt endast om Soundbar är listat under Bluetooth-enhetens parade enheter. (Bluetooth-enheten och Soundbar måste paras korrekt åtminstone en gång.)

- Det går inte att parkoppla Soundbar med en annan Bluetooth-enhet om den redan är i Bluetooth-läge och parkopplad med en Bluetooth-enhet.

10 MONTERA VÄGGFÄSTET (TILLVAL)

Säkerhetsåtgärder vid montering

• Montera enbart på vertikala väggar.
• Montera inte på en plats med hög temperatur eller luftfuktighet.
• Kontrollera att väggen är tillräckligt stark för att bära produktens vikt. Förstärk annars väggen eller välj en annan monteringsplats.
• Införskaffa och använd fästskruvarna eller fästanordningarna för den typ av vägg du har (gipsskiva, järnplåt, trä osv.). Om möjligt bör stödskruvarna monteras i väggreglar.
• Köp väggmonteringsskruvar enligt typen och tjockleken hos den vägg där du vill montera Soundbar.

- Diameter: M4

– Längd: 40 mm eller längre rekommenderas.

- Anslut kablarna från enheten till externa enheter innan du monterar Soundbar på väggen.

- Kontrollera att enheten är avstängd och att kontakten inte är ansluten till strömkällan innan enheten installeras. Annars kan den orsaka elstötar.

Väggmonteringskomponenter

För installation på betongväggar (medföljer inte)

OBS!

- Installationer på andra typer av väggar kräver olika typer av skruv.

1.

OBS!

- Om din tv är monterad på väggen, ska du montera Soundbar minst 5 cm under tv:n. - Märk upp hålens placering med en blyertspenna.

2.

VIKTIG INFORMATION

- Installationsmetoden som visas här är avsedd för BETONG väggar. Installationsmetoderna varierar beroende på typ av vägg. För installation på gipsplatta rekommenderar vi starkt att du borrar hål för stödskruvar i de underliggande träreglarna.

3.

4.

5.

- Det finns stöd för vägginstallation inbyggda på baksidan av Soundbar.

VAR FÖRSIKTIG

– Tryck ned Soundbar tillräckligt hårt för att fästa den på väggen. Om Soundbar inte är ordentligt fastsatt på väggen kan den lossna och orsaka personskador.
- Stöt inte till och slå inte på Soundbar (särskilt nedifrån). Stöten kan göra att Soundbar lossnar från väggen och leda till personskador.

11 PROGRAM- UPPDATERING

Viktigt! Behåll originalinställningarna efter uppgradering.

1. Anslut ett USB-minne i USB-porten på din dator.
   Viktigt! Se till att det inte finns några musikfiler på USB-enheten. Det kan annars leda till att uppdatering misslyckas.
2. Gå till (samsung.com) → välj Ange modell nummer och ange din Soundbarmodell. Välj manualer och nedladdningar och ladda ned den senaste programfilen.
3. Spara den nedladdade programvaran på en USB-enhet och välj "Extrahera alla" för zippa upp mappen.

4. Stäng av Soundbar och anslut USB-minnet med programuppdateringen till USB-porten.

5. Anslut USB till soundbaren och välj USB som källa, programvaran kommer nu att uppdateras automatiskt inom 2 minuter. Under uppdateringsprocessen börjar de fem LED-lamporna blinka i en loop, och därefter lyser alla 5 LED-lamporna med ett stadigt vitt sken och sedan börjar de blinka i en loop igen. När uppdateringen är klar blinkar den cyanblå indikatorlampan tre gånger och soundbaren startar om automatiskt.

LED-indikator	Vitt från vänster till höger och från höger till vänster x 1 Start the software update.
	Fem LED-lampor lyser vitt Vitt från vänster till höger och från höger till vänster x 1 Cyan blinkar X3 Programvaruuppdateringen är klar "The software update is complete."
	Röd blinkar x 3 Programvaruuppdateringen misslyckades "The software update failed."

- Den här produkten har en DUAL BOOT-funktion Om den fasta programvaran inte uppdateras kan du uppdatera den fasta programvaran igen.

Om den blinkande lysdiodsekvensen inte visas

1. Stäng av Soundbar, ta ut lagringsenheten som innehåller de uppdaterade filerna ur USB-porten på Soundbar och sätt sedan i den igen.
2. Dra ur strömkabeln till Soundbar, sätt i den igen och slå sedan på Soundbar.

OBS!

• Uppdateringen av fast programvara kanske inte fungerar som den ska om ljudfiler som stöds av Soundbar finns lagrade i lagringsenheten.
• Stäng inte av strömmen eller ta bort USB-enheten medan uppdatering pågår. Huvudenheten stängs av automatiskt när uppdateringen av den fasta programvaran är klar.
• Behåll originalinställningarna efter uppgradering. (t.ex. volym, ljudfält)
• När uppdateringen av den inbyggda programvaran är klar slås Soundbar automatiskt på och användargränssnittet Röst startar.

Om programvaruuppdateringen misslyckas kontrollerar du om det är fel på USB-minnet.

• Mac OS-användare ska använda MS-DOS (FAT) som USB-format.
- Uppdatering via USB kanske inte är tillgängligt beroende på lagringsenhetens tillverkare.

Återställ

När Soundbar är på trycker du på knapparna - + (Volym) på huvudenheten samtidigt i minst 5 sekunder. LED-displayen ändras enligt nedan och sedan återställs Soundbar.

! VAR FÖRSIKTIG

- Alla Soundbar-inställningar återställs. Utför endast den här åtgården när återställning är nödvändigt.

12 FELSÖKNING

Kontrollera följande innan du begär hjälp.

Soundbar startar inte.

→Kontrollera om strömsladden till Soundbar är korrekt insatt i uttaget.

Soundbar fungerar intermittent.

→Koppla bort strömsladden och sätt in den igen.
→Starta om den externa enheten och försök igen.
→Om det inte finns någon signal stängs Soundbar automatiskt av efter en viss tidsperiod. Slå på strömmen. (Se sidan 9.)

Fjärrkontrollen fungerar inte.

→Rikta fjärrkontrollen direkt mot Soundbar.
→Byt ut batterierna mot nya.

Det hörs inget ljud från Soundbar.

→Volymen på Soundbar är för låg eller avstängd. Justera volymen.
→När en extern enhet (STB, Bluetooth-enhet, mobilenhet etc.) är ansluten justerar du volymen på den externa enheten.
→För ljud från tv:n, välj Soundbar. (Samsungtv: Startsida ( → Meny → Inställn. ( ) → Alla inställningar ( → Ljud → Ljudutgång → Välj Soundbar)
→Kabelanslutningen till Soundbar kan vara lös. Ta bort kabeln och anslut den igen.
→Ta bort strömsladden helt, anslut den igen och slå på strömmen.
→ Initiera produkten och försök igen. (Se sidan 31.)

Soundbar ansluter inte via Bluetooth.

→När du ansluter en ny enhet växlar du till Bluetooth-parkoppling för anslutning. (Tryck på knappen ✝ PAIR på fjärrkontrollen eller tryck på knappen

(Källa) på huvudenheten i minst 5 sekunder.)

→Om Soundbar är ansluten till en annan enhet, kopplar du från den enheten först för att byta enhet.

→Återanslut den efter att du tagit bort Bluetooth-högtalarlistan på enheten för att ansluta. (Samsung-tv: Startsida ( → Meny → Inställn. ( → Alla inställningar ( ) → Ljud → Ljudutgång → Bluetooth-högtalarlista)

→Ta bort och återanslut strömkontakten och försök sedan igen.

→ Initiera produkten och försök igen. (Se sidan 31.)

Ljudet försvinner vid anslutning via Bluetooth.

→Om din Bluetooth-anslutna enhet flyttas för längt från Soundbar kan ljudet försvinna. Flytta enheten närmare Soundbar.
→Ljudet kan försvinna om någon del av din kropp kommer i kontakt med Bluetooth-sändaren eller om produkten har installerats på en möbel av metall. Kontrollera installationsmiljön och användningsförhållandena.

Soundbar startar inte automatiskt med TV:n.

→Om du stänger av Soundbar medan du ser på TV inaktiveras strömsynkroniseringen med TV:n. Stäng av TV:n och Soundbar med TV:ns fjärrkontroll.

13 LICENS

DOLBY AUDIO

Om du vill skicka förfrågningar och begäranden i frågor kring öppen källkod, kan du kontakta Samsung Open Source (http://opensource.samsung.com)

15 VIKTIG INFORMATION OM SERVICE

• Bilder och illustrationer i den här bruksanvisningen erbjuds endast för referens och kan variera från faktiskt produktutseende.
• En administrationsavgift kan debiteras om antingen

(a) en tekniker tillkallas och det inte finns något produktfel (dvs. du har underlåtit att läsa den här bruksanvisningen).

(b) du tar med enheten till ett reparationscenter och det inte finns något produktfel (dvs. du har underlåtit att läsa den här bruksanvisningen).

- Beloppet på en sådan administrationsavgift meddelas innan något arbete eller hembesök genomförs.

16 SPECIFIKATIONER OCH GUIDE

Specifikationer

Modellnamn HW-C410
USB 5V/0,5A
Vikt 2,0 kg
Mått (B x H x D) 641,0 x 66,5 x 107,0 mm
Driftstemperaturintervall +5°C till +35°C
Intervall för luftfuktighet 10 % till 75 %
FÖRSTÄRKAREUtgångseffekt	20W x 2
Uppspelningsformat som stöds	LPCM 2ch, Dolby AudioTM(Stödjer Dolby® Digital), DTS

Total strömförbrukning vid standbyläge (W) 0,5W
BluetoothMetod för avaktivering av port	Tryck på och håll ned knappen SOUND MODE i mer än 5 sekunder för att slå av Bluetooth-funktionen.

OBS!

• Samsung Electronics Co., Ltd förbehåller sig rätten att ändra specifikationer utan föregående meddelande.
  • Vikt och mått är ungefärliga.

- Samsung deklarerar härmed att den här radioutrustningen uppfyller kraven i direktiv 2014/53/EU och tillämpliga lagstadgade krav i Storbritannien. Den fullständiga texten i deklarationen om överensstämmelse är tillgänglig på: http://www.samsung.com. Gå till Support och ange modellnamn. Den här utrustningen kan användas i alla EU-länder och i Storbritannien.

• UTEFFEKT FÖR TRÅDLÖS ENHET

Max sändareffekt för RF

100mW vid 2,4GHz - 2,4835GHz

[Korrekt avfallshantering av batterierna i produkten]

(Gäller i länder med separata insamlingssystem)

Denna symbol på batteriet, i manualen eller på förpackningen anger att batterierna i denna produkt inte bör kastas tillsammans med annat hushållsavfall. De kemiska symbolerna Hg, Cd eller Pb visar i förekommande fall att batterierna innehåller kvicksilver, kadmium eller bly i mängder överstigande de gränsvärden som anges i EU-direktivet 2006/66/EG.

Om batterierna inte kastas på ett ansvarsfullt sätt kan dessa substanser utgöra en fara för hälsa eller miljö. Hjälp till att skydda miljön och bidra till materialåtervinning genom att sortera batterierna separat från annat avfall och lämna in dem på en återvinningsstation.

Korrekt avfallshantering av produkten (elektriska och elektroniska produkter)

(Gäller i länder med separata insamlingssystem)

Denna symbol på produkten, tillbehören och i manualen anger att produkten och de elektroniska tillbehören (t.ex. laddare, headset, USB-kabel) inte bör sorteras tillsammans med annat hushållsavfall när de kasseras. Dessa föremål bör hanteras separat för ändamålsenlig återvinning av beståndsdelarna för att förhindra fara för hälsa och miljö.

Hushållsanvändare bör kontakta återförsäljaren som sålt produkten eller kommunen för vidare information om var och hur produkten och tillbehören kan återvinnas på ett miljösäkert sätt.

Företagsanvändare bör kontakta leverantören samt verifiera angivna villkor i köpekontraktet. Produkten och de elektroniska tillbehören bör inte hanteras tillsammans med annat kommersiellt avfall.

Mer information om Samsungs miljöåtaganden och produktspecifika regelverksförpliktelser, t.ex. REACH, WEEE, batterier, finns på:

Tabellen nedenfor viser en forklaring av symbolene som kan vises på Samsung-produktet ditt.

Toppanel på Soundbar

1. Velg Bluetooth-modus på Samsung-TV-en.

(F.eks. Hjem (☐) → Meny → Innst. (☐) → Alle innstillinger (☐) → Lyd → Lydutgang → Bluetooth-høyttalerliste → [AV]Soundbar C4-Series (Bluetooth))

1. Velg «[AV]Soundbar C4-Series» fra listen på TV-skjermen.
