Produkttyp	Ljudbar
Varumärke	Samsung
Modell	HW-Q76T
Kanaler	5.1.2
Total uteffekt	360 W
Subwoofer	Trådlös, ingår
Bakre högtalare	Valfri (SWA-8500S säljs separat)
Dolby Atmos	Ja
DTS:X	Ja
Bluetooth	Ja (v4.2)
Wi-Fi	Ja
HDMI-ingång	1
HDMI-utgång	1 (eARC)
Optisk ingång	1
USB-port	Ja
Ljudbar mått (BxHxD)	1035.0 x 57.0 x 80.0 mm
Subwoofer mått (BxHxD)	208.0 x 390.0 x 310.0 mm
Ljudbar vikt	3.1 kg
Subwoofer vikt	5.5 kg
Strömförbrukning	420 W
Standby-effekt	<0.5 W
Fjärrkontroll	Ingår
Väggmonterbar	Ja (fästen ingår)
SmartThings-app	Stöds
Röstassistent	Alexa inbyggd
Rengöring	Torka med en torr trasa
Säkerhet	Utsätt inte för vätskor; håll ventilationen fri

Vanliga frågor - HW-Q76T SAMSUNG

Hur ansluter jag ljudbaren till min TV?

Använd den medföljande HDMI-kabeln för att ansluta ljudbarens HDMI OUT (eARC)-port till TV:ns HDMI (eARC)-port. Alternativt kan du använda en optisk kabel. Se till att båda enheterna är påslagna och välj rätt ingångskälla.

Kan jag styra ljudbaren med Samsung SmartThings-appen?

Ja, ladda ner SmartThings-appen på din smartphone, följ installationsinstruktionerna, så kan du styra volym, ljudlägen och inställningar på distans.

Hur parkopplar jag en Bluetooth-enhet?

Tryck på Bluetooth-knappen på fjärrkontrollen eller ljudbaren. På din enhet, sök efter 'Samsung HW-Q76T' och välj den. Ljudbaren piper när den är ansluten.

Vilka ljudlägen finns tillgängliga?

Ljudbaren erbjuder standard-, surround-, spel- och adaptiva ljudlägen. Använd ljudlägesknappen på fjärrkontrollen för att växla mellan alternativen.

Stöder ljudbaren Dolby Atmos?

Ja, HW-Q76T stöder Dolby Atmos och DTS:X via HDMI eller Wi-Fi-strömning. Se till att ditt källmaterial är kodat i dessa format.

Hur lägger jag till bakre högtalare?

Du kan lägga till Samsung SWA-8500S bakre högtalarsats. Anslut den trådlösa mottagarmodulen till högtalarna, anslut den sedan till strömmen. Ljudbaren parkopplas automatiskt.

Vilken placering rekommenderas för bästa ljud?

Placera ljudbaren centrerad under eller ovanför TV:n, i öronhöjd. Subwoofern kan placeras på golvet nära en vägg, men inte i ett hörn för balanserad bas.

Varför kommer inget ljud från subwoofern?

Kontrollera om subwoofern är påslagen och LED-lampan lyser grönt. Se till att den är inom 10 meter från ljudbaren. Återställ genom att koppla ur båda i 30 sekunder.

Kan jag använda röstkommandon med Alexa?

Ja, den inbyggda Alexa svarar på kommandon som 'Alexa, spela musik' eller 'Alexa, volym upp'. Du kan behöva ställa in via SmartThings-appen först.

Hur rengör jag ljudbaren?

Koppla ur ljudbaren. Torka utsidan med en mjuk, torr trasa. Använd inga vätskor, lösningsmedel eller slipande rengöringsmedel.

BRUKSANVISNING HW-Q76T SAMSUNG

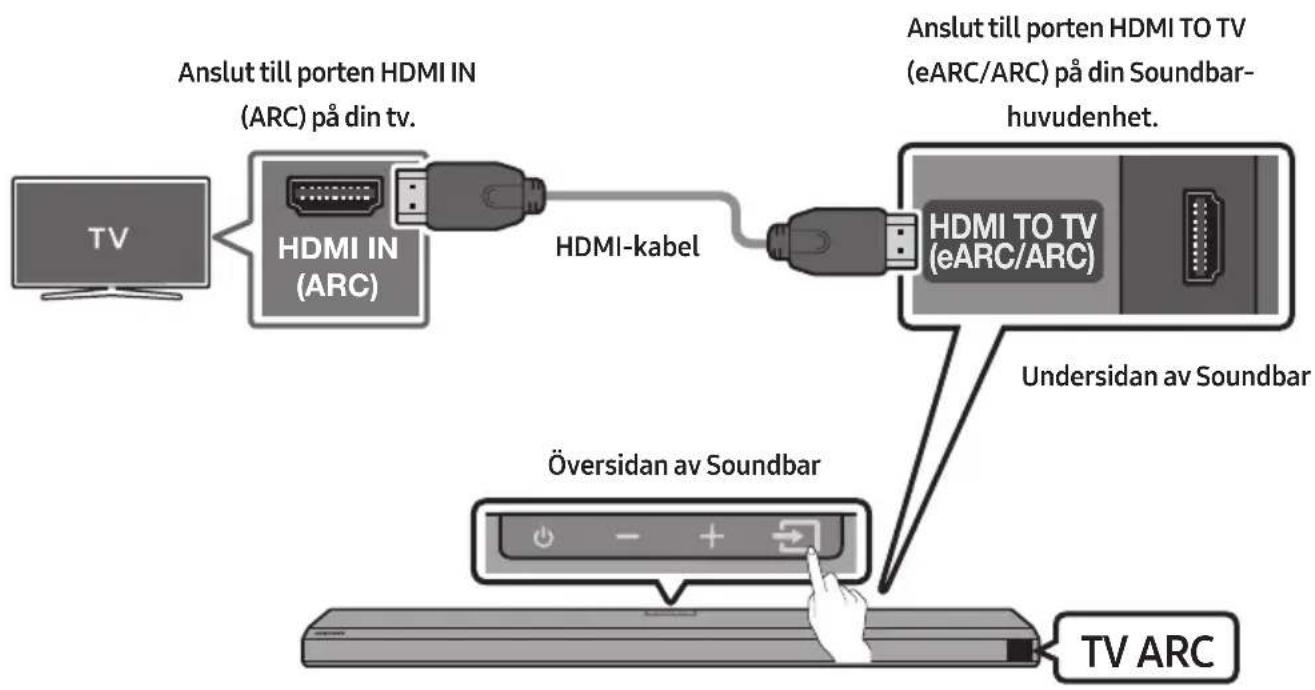

Metod 1. Anslutning med en HDMI-kabel

VAR FÖRSIKTIG

Tabellen nedan visar en förklaring av symbolerna som kan visas på din Samsung-produkt.

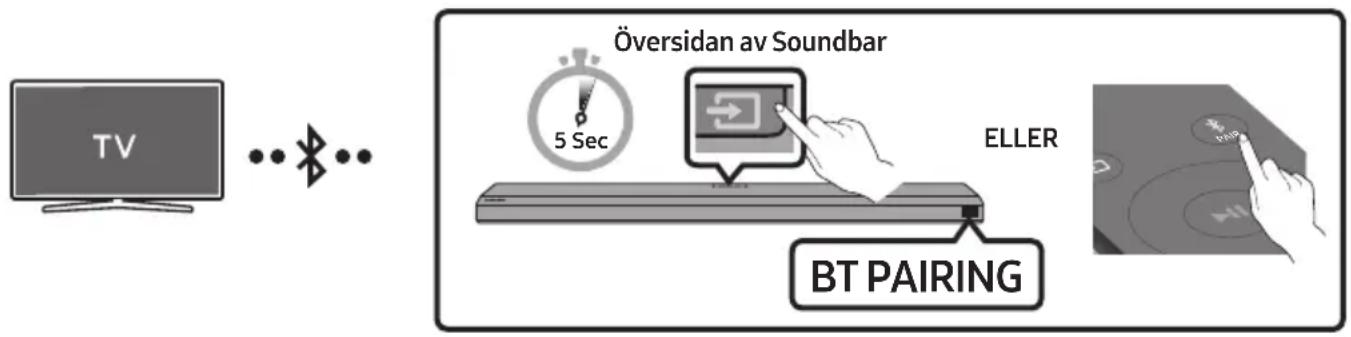

1. Välj Bluetooth-läge på din Samsung-TV.

Tabellen nedan förklarar de symboler som kan finnas på din Samsung-produkt.

	VAR FÖRSIKTIGRISK FÖR ELEKTRISK STÖT, ÖPPNA INTE
	Den här symbolen visar att det är hög spänning på insidan. Det är farligt att komma i kontakt med produktens insida.
	Den här symbolen indikerar att det finns viktig dokumentation som medföljer produkten angående dess funktion och underhåll.
	Klass II-produkt: Den här symbolen indikerar att produkten inte kräver en säkerhetsanslutning till jord.Om den här symbolen inte finns på en produkt som har strömsladd MÅSTE produkten vara ordentligt ansluten till skyddsjordning (jordad).
	Växelström: Den här symbolen indikerar att den angivna spänningen som är markerad med symbolen är växelström.
	Likström: Den här symbolen indikerar att den angivna spänningen som är markerad med symbolen är likström.
	Var försiktig och läs anvisningarna för användning: Den här symbolen instruerar användare att läsa bruksanvisningen för att få ytterligare säkerhetsrelaterad information.

VAR FÖRSIKTIG

VARNING

Utsätt inte enheten för regn eller fukt, eftersom det kan orsaka brand eller elstötar.

VAR FÖRSIKTIG

• FÖR IN DET BREDA STIFTET SÅ LÅNGT DET GÅR I DEN BREDA SKÅRAN FÖR ATT UNDVIKA ELSTÖTAR.
• Den här enheten ska alltid anslutas till ett växelströmsuttag med jordad kontakt.
• Eftersom kontakten ska dras ur uttaget när enheten ska kopplas bort från huvudströmmen, ska strömkontakten vara lättåtkomlig.
• Utsätt inte den här apparaten för droppar eller stänk. Ställ inga föremål fyllda med vätskor, exempelvis vaser, på apparaten.
• För att stänga av apparaten helt måste du dra ur strömkontakten ur vägguttaget.

Därför måste strömkontakten alltid vara lätt att komma åt.

SÄKERHETSANVISNINGAR

1. Säkerställ att strömförsörjningen (AC) i ditt hem uppfyller de strömkrav som står på klistermärket på produktens undersida. Installera produkten horisontellt på ett lämpligt underlag (möbel) med tillräckligt ventilationsutrymme runt om 7-10 cm. Kontrollera att ventilationsöppningarna inte är täckta. Placera inte enheten på högtalare eller annan utrustning där den kan bli varm. Enheten är utformad för kontinuerlig användning. För att helt stänga av enheten ska du koppla från den från vägguttaget. Koppla ur enheten om du har tänkt lämna den oanvänd under en längre tid.
2. Vid åskväder ska enheten omedelbart kopplas ur vägguttaget. Blixtnedslag kan skada enheten.
3. Utsätt inte enheten för direkt sol eller andra värmekällor. Detta kan leda till överhettning och felfunktion för enheten.
4. Skydda enheten från fukt (exempelvis vaser med vatten) och överdriven hetta (exempelvis öppen spis), eller utrustning som alstrar starka magnetiska eller elektriska fält. Koppla ur strömkabeln från strömkällan om enheten inte fungerar korrekt. Produkten är inte avsedd för industriell användning. Den här produkten är endast avsedd för hemmabruk.

Det kan uppstå kondens om produkten eller skivan har förvarats i låga temperaturer. Om produkten transporteras under vintern ska du vänta cirka 2 timmar innan du använder enheten, för att den ska uppnå rumstemperatur.

1. Batterierna som används med den här produkten innehåller kemikalier som är skadliga för miljön. Släng inte batterierna i hushållssoporna. Kasta inte batterierna i eld. Batterierna får inte kortslutas, tas isär eller överhettas. Risk för explosion om batteriet byts på fel sätt. Byt bara mot samma eller liknande typ.

02 Produktöversikt 7

Frontpanel/översidespanel på Soundbar 7

03 Använda fjärrkontrollen till Soundbar 9

Sätt i batterierna innan du använder fjärrkontrollen (R6-batterier x 2) ____ 9

Använda fjärrkontrollen ____ 9

Använda de dolda knapparna (knappar med mer än en funktion) ____ 12

Uteffektspecifikationer för de olika ljudeffektslägena ____ 12

Styra volymen för Soundbar med en tv-fjärrkontroll 13

04 Ansluta Soundbar 14

Ansluta ström och enheter 14

- Ansluta subwoofern manuellt ____ 15

- LED-indikatorlampor på baksidan av subwoofern ____ 17

Ansluta SWA-9000S (säljs separat) till en Soundbar 18

05 Använda en kabelanslutning till tv:n 20

Metod 1. Ansluta via HDMI ____ 20

- Ansluta en tv som stöder HDMI ARC (Audio Return Channel) 20

Metod 2. Ansluta med en optisk kabel ____ 21

06 Använda en trådlös anslutning till tv:n 23

Metod 1. Ansluta via Bluetooth ____ 23

Metod 2. Ansluta via Wi-Fi ____ 25

07 Ansluta en extern enhet 26

Metod 1. Ansluta med en HDMI-kabel (med funktion för Dolby Atmos-avkodning och -uppspelning) ____ 26 Metod 2. Ansluta med en optisk kabel ____ 27

08 Ansluta en mobilenhet 28

Metod 1. Ansluta via Bluetooth ____ 28 Metod 2. Ansluta via Wi-Fi (trådlöst nätverk) ____ 31

09 Ansluta en Amazon-produkt 32

Anslutning och användning med en Amazon-produkt (Amazon Echo) 32 Använd röstkommandon för att styra Soundbar 32 Använda Tap Sound ____ 33

10 Montera väggfästet 34

Säkerhetsåtgärder vid montering 34 Väggmonteringskomponenter 34

11 Installera Soundbar ovanpå ett TV-stativ 36

Komponent 36

12 Program-uppdatering 37

Automatisk uppdatering 37 USB-uppdatering 37 Initiering 38

13 Felsökning 39

14 Licens 41

15 Licensmeddelande för open source 41

17 Specifikationer och guide 42

Specifikationer 42

01 KONTROLLERA KOMPONENTERNA

Väggfäste Gummifot

• För strömförsörjning och strömförbrukning, se etiketten på produkten. (Etikett: Soundbar-huvudenhetens undersida)
• Kontakta Samsung Service Center eller Samsungs kundsupport om du vill köpa fler komponenter eller tillvalskablar.
• Mer information om väggfäste eller gummifot finns på sidorna 34~36.
• Konstruktion, specifikationer och Appskärmen kan ändras utan föregående varning.
• Tillbehören kan se lite annorlunda ut än på illustrationerna ovan.

02 PRODUKTÖVERSIKT

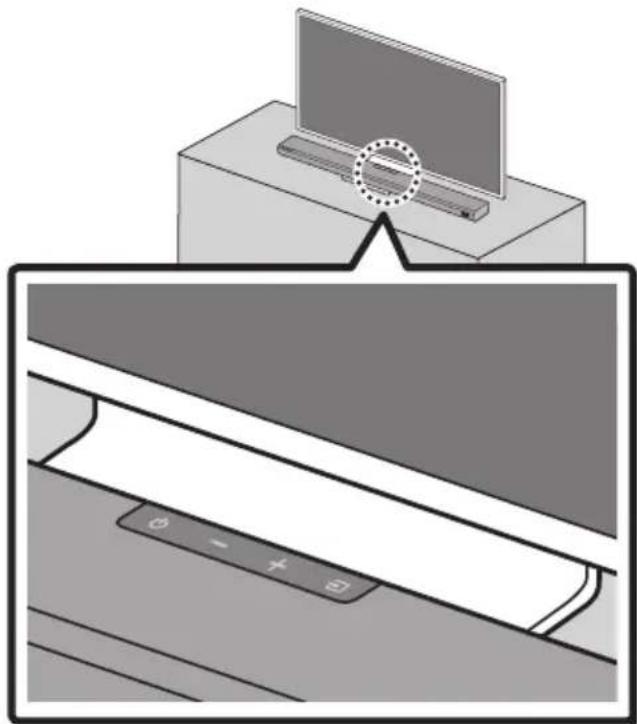

Frontpanel/översidespanel på Soundbar

1	(Ström) knappSlår på och av strömmen.
2	- + (Volym) knapp Justerar volymen.
3	(Källa) knappVäljer källingångsläge.
	Ingångsläge Skärm
	Optisk digital ingång D.IN
	ARC (HDMI OUT)-ingång	D.IN → TV ARC (Autokonvertering)
	HDMI-ingång HDMI
	Wi-Fi-läge WIFI
	BLUETOOTH-läge BT
4	SkärmVisar produktens status och aktuella läge.D.IN → HDMI → Wi-Fi → BT

• När du ansluter strömsladden börjar strömknappen fungera inom 4 till 6 sekunder.
• När du slår på enheten blir det en fördröjning på 4 till 5 sekunder innan den avger ljud.
• Om du hör ljud från både tv:n och Soundbar, går du till menyn Inställningar för tv-ljudet och ändrar tv-högtalaren till Extern högtalare.

1	DIGITAL AUDIO IN (OPTICAL)Anslut till den digitala (optiska) utgången på en extern enhet. (Se sidan 27)
2	SERVICEAnslut en USB-lagringsenhet för att uppgradera produktens programvara.
3	DC 19V (Strömförsörjning in)Anslut AC/DC-strömadaptern. (Se sidan 14)
4	NETWORKTryck för att ansluta till ett trådlöst nätverk (Wi-Fi) via appenSmartThings.
5	ID SETTryck för att ansluta Soundbar till surroundljudshögtalare och en subwoofer trådlöst.(Surroundljudshögtalare säljs separat.)
6	HDMIMatar in digitala video- och ljudsignaler samtidigt med en HDMI-kabel.Anslut till HDMI-utgången på en extern enhet. (Se sidan 26)
7	HDMI TO TV (eARC/ARC)Anslut till HDMI-kontakten på en tv. (Se sidan 20)

• När du kopplar från strömkabeln till AC/DC-strömadaptern från ett vägguttag ska du dra i kontakten. Dra inte i kabeln.
• Anslut inte den här enheten eller andra komponenter till ett vägguttag innan alla anslutningar mellan komponenterna är färdiga.

03 ANVÄNDA FJÄRRKONTROLLEN TILL SOUNDBAR

Sätt i batterierna innan du använder fjärrkontrollen (R6-batterier x 2)

Skjut bakstycket i pilens riktning tills det har avlägsnats helt. Sätt i 2 AA-batterier (1,5 V) vända så att polariteten är korrekt. Skjut fast bakstycket igen.

Använda fjärrkontrollen

1	Ström	Slår på och av Soundbar.• Auto Power Down-funktionenEnheten stängs av automatiskt i följande situationer.- I D.IN / HDMI / Wi-Fi / BT-läge om det inte finns någon ljudsignal under 18 minuter.
2	Källa	Tryck för att välja en källa som är ansluten till Soundbar.
3	Tyst	Tryck på knappen (Tyst) för att stänga av ljudet.Tryck på den igen för att slå på ljudet.

4	SOUND MODE	Du kan välja det önskade ljudläget genom att väljaSTANDARD, SURROUND, GAME PROellerADAPTIVE SOUND.STANDARDMatar ut originalljudet.SURROUNDGer en bredare ljudbild än standard.GAME PROGer stereoljud så att du kan gå upp i händelserna när du spelar.ADAPTIVE SOUNDAnalyserar innehållet i realtid och ger automatiskt den optimala ljudbilden baserat på innehållets egenskaper.
5	BluetoothPAIR	Växla Soundbar till Bluetooth-parkopplingsläge. Tryck på knappen och vänta på att skärmen "BT PAIRING" visas för att ansluta till en ny Bluetooth-enhet.
6	Spela upp/Paus	Du kan också spela upp/pausa musik genom att trycka på knappen.
7	Upp/Ned/Vänster/Höger	Tryck på de angivna områdena för att välja Upp/Ned/Vänster/Höger.Tryck på knappen Upp/Ned/Vänster/Höger för att välja eller ange funktioner.Hoppa över musikTryck på knappenHögerför att välja nästa musikfil. Tryck på knappenVänsterför att välja föregående musikfil.ID SETAnvänd det här alternativet när subwoofern eller surroundljudshögtalarna inte är anslutna eller behöver återanslutas.När den är avstängt håller du knappenUppintryckt i 5 sekunder för att utföraIDSET.(Se sidan 16.)
8	Ljudkontroll	När du trycker på knappen visas inställningsalternativ som TREBLE, BASS, SYNC,CENTER LEVEL, FRONT TOP LEVEL och VIRTUAL ON/OFF i tur och ordning. Det önskade valet kan justeras med knapparna Upp/Ned.Justera volymen för diskanten eller basen genom att välja TREBLE eller BASS i ljudinställningarna och justera sedan volymen mellan -6 och +6 med hjälp av knapparna Upp/Ned.Håll knappen (Ljudkontroll) intryckt i ca 5 sekunder för att justera ljudet för varje frekvensband. 150 Hz, 300 Hz, 600 Hz, 1,2kHz, 2,5kHz, 5kHz, och 10kHz kan väljas med knapparna Vänster/Höger och justeras till en inställning mellan -6 och +6 med knapparna Upp/Ned.(Se till att ljudläget är inställt på "STANDARD".)Justera volymen för varje högtalare genom att välja CENTER LEVEL eller FRONT TOP LEVEL i ljudinställningarna och justera sedan volymen mellan -6 och +6 med hjälp av knapparna Upp/Ned.Om video på TV:n och ljud från Soundbar inte är synkroniserade väljer du SYNC i Ljudkontroll och anger sedan ljudfördröjningen till 0~300 millisekunder med knapparna Upp/Ned.SYNC stöds bara för en del funktioner.Om surroundljudshögtalare är anslutna väljer du REAR LEVEL och använder knapparna Upp/Ned för att justera volymen inom området -6 till +6.Funktionen för VIRTUAL högtalare kan slås ON/OFF med knapparna Upp/Ned.
9	NIVÅ FÖR WOOFER (BAS)	Tryck knappen uppåt eller nedåt för att justera nivån för woofer (bas) till -12 eller mellan -6 och +6. Ställ in ljudnivån för woofer (bas) till 0 (Standard) genom att trycka på knappen.
10	VOLYM	Push the button up or down to adjust the volume.TystTryck på knappen VOL för att stänga av ljudet. Tryck på den igen för att slå på ljudet.

Använda de dolda knapparna (knappar med mer än en funktion)

Dold knapp		Sida
Knapp på fjärrkontrollen Funktion
WOOFER (Upp) TV: ns fjärr	kontroll På/Av (standby) Sidan 13
Upp ID SET Sidan 16
(Ljudkontroll)	7 bands EQ Sidan 11

Uteffektspecifikationer för de olika ljudeffektslägena

• För ingångskällorna Dolby Atmos och DTS:X, är de effektlägen som kan väljas med knappen SOUND MODE inte tillgängliga. (Se ovan för effektlägena.)
• När ingångskällan är Dolby Atmos® ger en installation med endast subwoofer 3.1.2-kanalsljud, medan installationen med subwoofer och trådlösa bakre högtalare ger 5.1.2-kanalsljud.
• Samsungs trådlösa bakre högtalare kan köpas separat. Om du vill köpa trådlösa bakre högtalare eller en subwoofer kontaktar du återförsäljaren du köpte Soundbar från.
• Surroundljudshögtalarna ger inte ljud för 2-kanalsutgång medan STANDARD-läget används. Aktivera ljud för surroundljudshögtalarna genom att ändra effektläget till SURROUND.

Styra volymen för Soundbar med en tv-fjärrkontroll

Styr volymen för Soundbar med fjärrkontrollen till tv:n.

• Den här funktionen kan endast användas med infraröda fjärrkontroller. Bluetooth-fjärrkontroller (fjärrkontroller som kräver parkoppling) stöds inte.
• Ställ in tv-högtalaren på Extern högtalare för att använda denna funktion.
• Tillverkare som stöder denna funktion: VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA
• Stäng av Soundbar.
• Håll knappen WOOFER intryckt i 5 sekunder.

Varje gång du trycker knappen WOOFER uppåt och håller den intryckt i 5 sekunder växlar läget i följande ordning: "SAMSUNG-TV REMOTE" (Standardläge), "OFF-TV REMOTE", "ALL-TV REMOTE".

Knapp på fjärrkontrollen Skärm Status
		(Standardläge)	Aktivera IR-fjärrkontrollen till en Samsung-tv.
			Inaktivera tv-fjärrkontrollen.
			Aktivera IR-fjärrkontrollen till en tv från tredje part.

04 ANSLUTA SOUNDBAR

Ansluta ström och enheter

Använd strömkomponenterna för att ansluta subwoofern och Soundbar till eluttag i följande ordning:

- För mer information om den effekt som krävs och strömförbrukning, se etiketten på produkten. (Etikett: Soundbar-huvudenhetens undersida)

1. Anslut strömsladden till subwoofern.

1. Anslut först strömsladden till AC/DC-adaptern.

Anslut AC/DC-adaptern (med strömsladden) till Soundbar.

1. Anslut strömmen till Soundbar och subwoofern. Subwoofern ansluts automatiskt när Soundbar slås på.

OBS!

• Anslut strömmen till subwoofern innan du ansluter den till soundbaren. Subwoofern ansluts automatiskt när du slår på soundbaren.
• Om du kopplar från och återansluter strömsladden medan produkten är på, slås soundbaren på automatiskt.
• Se till att AC/DC-adaptern ligger platt på bordet eller golvet. Om du placerar AC/DC-adaptern så att den hänger med kontakten för elsladden uppåt, kan vatten och andra främmande substanser tränga in i adaptern och göra att den inte fungerar.

Ansluta subwoofern manuellt

Innan du utför proceduren för manuell anslutning nedan:

• Kontrollera att strömkablarna för soundbaren och subwoofern är korrekt anslutna.
• Se till att soundbaren är avstängd.
• Stäng av soundbar-huvudenheten.

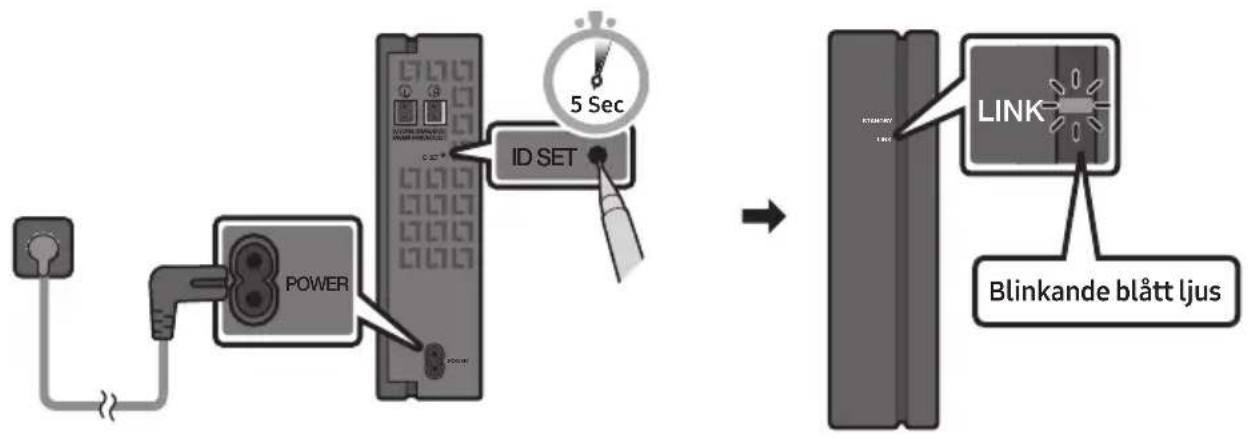

• Håll ID SET på baksidan av subwoofern intryckt i minst 5 sekunder.

- Den röda indikatorlampan på baksidan av subwoofern släcks och den blå indikatorlampan börjar blinka.

Baksida av subwoofer Baksida av subwoofer

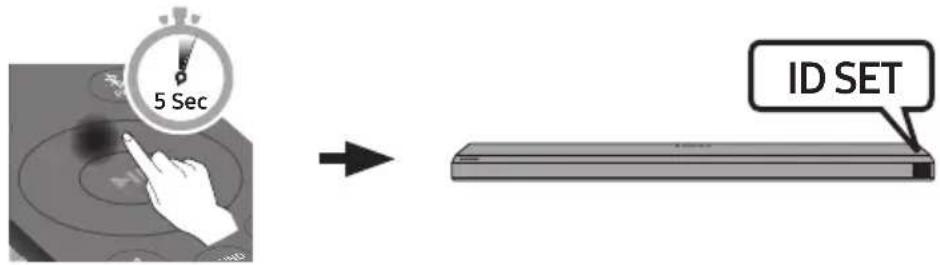

1. Håll knappen Upp på fjärrkontrollen intryckt i 5 sekunder.
2. Meddelandet ID SET visas på Soundbars display ett kort tag och försvinner sedan.
3. Soundbar slås på automatiskt när ID SET är klar.

1. Kontrollera om LINK LED-indikatorn lyser fast i blått (anslutningen klar).

LINK LED-indikatorn slutar blinka och lyser med fast blått sken när en anslutning har upprättats mellan Soundbar och den trådlösa subwoofern.

LED-indikatorlampor på baksidan av subwoofern

Lysdiod	Status	Beskrivning	Lösning
	På	Anslutningen lyckades (normal funktion)	-
	Blinkar	Återställer anslutningen	Kontrollera om strömkabeln till Soundbar-huvudenheten är korrekt ansluten eller vänta ca 5 minuter. Prova att ansluta subwoofern manuellt om blinkandet fortsätter. Se sidan 15.
	På	Standby (när Soundbar-huvudenheten är avstängd)	Kontrollera om strömkabeln till Soundbar-huvudenheten är korrekt ansluten.
		Anslutningen misslyckades	Anslut igen. Se anvisningarna för manuell anslutning på sidan 15.
	Blinkar Felfunktion		Se kontaktinformationen för Samsung-servicecentret i den här handboken.

OBS!

• Om huvudenheten är avstängd går den trådlösa subwoofern in i standbyläge och lysdioden STANDBY på baksidan blir röd efter att ha blinkat blått flera gånger.
• Om du använder en enhet som använder samma frekvens (5,8 GHz) som Soundbar i närheten av Soundbar, kan störningar orsaka vissa ljudavbrott.
• Det maximala överföringsavståndet för den trådlösa signalen hos huvudenheten är ca 10 m, men kan variera beroende på användningsmiljö. Om det finns en vägg i armerad betong eller metall mellan huvudenheten och den trådlösa subwoofern, kan det hända att systemet inte fungerar alls eftersom den trådlösa signalen inte kan gå genom metall.

! VAR FÖRSIKTIG

• De trådlösa mottagarantennerna är inbyggda i den trådlösa subwoofern. Skydda enheterna mot vatten och fukt.
• För bästa möjliga lyssningsprestanda bör du se till att området runt den trådlösa subwoofern och den trådlösa mottagarmodulen (säljs separat) är fritt från hinder.

Ansluta SWA-9000S (säljs separat) till en Soundbar

Utöka till helt trådlöst ljud genom att ansluta trådlösa bakre högtalare (SWA-9000S – säljs separat) från Samsung till din Soundbar.

1. Anslut den trådlösa mottagarmodulen till 2 surroundhögtalare.

- Högtalarkablarna är färgkodade.

1. Kontrollera den trådlösa mottagarmodulens standbystatus när du har anslutit den till ett eluttag.

- LINK-lysdiodsindikatorn (blå) på den trådlösa mottagarmodulen ska blinka. Om indikatorn inte blinkar använder du ett smalt stift för att hålla knappen ID SET intryckt i 5 sekunder eller längre. Se användarhandboken till SWA-9000S för mer information.

1. Håll knappen Upp på fjärrkontrollen intryckt i 5 sekunder.
2. Meddelandet ID SET visas på Soundbars display ett kort tag och försvinner sedan.
3. Soundbar slås på automatiskt när ID SET är klar.

- Om din Soundbar spelar upp musik när den ansluts till SWA-9000S kan det hända att ljudet hackar något från subwoofern när anslutningen upprättas.

1. Kontrollera om lysdioden LINK lyser med ett fast blått ljus (anslutningen upprättad).

Lysdioden LINK slutar blinka och lyser med ett fast blått ljus när anslutningen har upprättats mellan Soundbar och den trådlösa mottagarmodulen.

1. Om SWA-9000S inte har anslutits upprepar du proceduren från steg 2.

05 ANVÄNDA EN KABELANSLUTNING TILL TV:N

Metod 1. Ansluta via HDMI

VAR FÖRSIKTIG

• När både HDMI-kabeln och den optiska kabeln är anslutna tas HDMI-signalen emot först.
• Se till att ansluta märkta ARC när du ansluter HDMI-kabeln mellan tv:n och Soundbar. Annars kanske inte tv-ljudet matas ut.
• Se till att använda en kabel med HDMI-premiumcertifieringslogotypen. Kontrollera dessutom att kabeln är en certifierad typ A, höghastighets HDMI Ethernet-kabel. (HÖGHASTIGHETS HDMI-KABEL MED ETHERNET)

Ansluta en tv som stöder HDMI ARC (Audio Return Channel)

1. Anslut HDMI-kabeln enligt bilden när Soundbar och tv:n är avstängda.
2. Slå på Soundbar och tv:n.
3. "TV ARC" visas i Soundbar-huvudenhetens display och tv-ljudet spelas upp på Soundbar.

- Om det inte går att höra TV-ljudet trycker du på knappen (Källa) på fjärrkontrollen eller på översidespanelen på Soundbar för att växla till "D.IN"-läge. Skärmen visar "D.IN" och "TV ARC" i tur och ordning, och tv-ljudet spelas upp.

- När du ansluter en tv som stöder eARC-funktionen, visas "eARC" på displayen och en ljudsignal hörs.

• eARC-funktionen i TV-menyn måste vara aktiverad för att du ska kunna ansluta med eARC. Läs mer om inställningar i TV:ns användarhandbok. (t.ex. Samsung-tv : Hem (☐) → Inställn. (☐) → Ljud → Expertinställningar → HDMI-eARC-läge (Auto))
• Om "TV ARC" inte visas på Soundbar-huvudenhetens display, kontrollerar du att HDMI-kabeln är ansluten till rätt port.
• Använd volymknapparna på tv:ns fjärrkontroll för att ändra volymen på Soundbar.

OBS!

• När du ansluter en tv med stöd för HDMI ARC (Audio Return Channel) till Soundbar via en HDMI-kabel, kan du överföra digitala video- och ljuddata utan att ansluta en separat optisk kabel.
• Vi rekommenderar att du använder en kärnlös HDMI-kabel om möjligt. Om du använder en HDMI-kabel med kärna, bör du använda en med mindre diameter än 14 mm.
• Denna funktion är inte tillgänglig om HDMI-kabeln inte stöder ARC.
• När ljudet i en sändning är kodat i Dolby Digital och "Digitalt utgångsljudformat" på din tv är inställt till PCM, rekommenderar vi att du ändrar inställningen till Dolby Digital. När inställningen på tv:n ändras upplever du bättre ljudkvalitet. (Tv-menyn kan använda andra uttryck för Dolby Digital och PCM beroende på tv:ns tillverkare.)

Metod 2. Ansluta med en optisk kabel

Checklista före anslutning

• När både HDMI-kabeln och den optiska kabeln är anslutna tas HDMI-signalen emot först.
• Om du använder en optisk kabel och det finns skydd på kontakterna, måste du ta bort skydden först.

1. När tv:n och Soundbar är avstängda ansluter du porten DIGITAL AUDIO IN (OPTICAL) på Soundbar och utgångsporten OPTICAL på tv:n med den optiska kabeln (medföljer inte) som visas på bilden.
2. Slå på Soundbar och tv:n.
3. Tryck på knappen → (Källa) på översidespanelen eller på fjärrkontrollen och välj sedan läget "D.IN".
4. Tv-ljudet hörs från Soundbar.

Använda Q-Symphony-funktionen

För Q-Symphony synkroniseras Soundbar med en Samsung-tv för att mata ut ljud via två enheter för optimal surroundeffekt. När Soundbar är ansluten visas menyn "TV+Soundbar" under menyn

Ljudutgång på tv:n. Välj motsvarande meny.

- Exempel på tv-meny: TV serienamn + [AV] Soundbar serienamn (HDMI)

OBS!

• Funktionen kan använda den kodek som stöds av din tv.
• Funktionen stöds endast när HDMI-kabeln eller den optiska kabeln (medföljer inte) är ansluten.
• Funktionen finns tillgänglig i Samsung-tv-modeller som lanserats under 2020 och vissa Soundbar-modeller.

06 ANVÄNDA EN TRÅDLÖS ANSLUTNING TILL TV:N

Metod 1. Ansluta via Bluetooth

När en Samsung-tv är ansluten via Bluetooth kan du höra stereoljud utan krångel med kablar.

• Endast en Samsung-tv kan vara ansluten åt gången.
• En Samsung-tv som stöder Bluetooth kan anslutas. Kontrollera specifikationerna för din tv.

Den inledande anslutningen

1. Tryck på knappen ✕ PAIR på fjärrkontrollen till Soundbar för att gå in i läget "BT PAIRING".

(ELLER)

a. Tryck på knappen ➞ (Källa) på översidespanelen och välj sedan "BT". "BT" ändras automatiskt till "BT PAIRING" inom några sekunder eller ändras till "BT READY" om det finns en sparad anslutning. b. När "BT READY" visas håller du knappen (Källa) på översidespanelen på Soundbar intryckt längre än 5 sekunder för att visa "BT PAIRING".

1. Välj Bluetooth-läge på Samsung-tv:n.

(t.ex. Hem (n) → Inställn. (♂) → Ljud → Ljudutgång → Bluetooth-högtalarlista → [AV] Samsung Soundbar Q70T (Bluetooth))

1. Välj "[AV] Samsung Soundbar Q70T" från listan på tv-skärmen.

En tillgänglig Soundbar visas med "Behöver parkopplas" eller "Parkopplad" på tv:ns lista över Bluetooth-enheter. Anslut Samsung-tv:n till Soundbar genom att välja meddelandet och sedan upprätta en anslutning.

- När Samsung-tv:n är ansluten, visas [Tv:ns namn] → "BT" på frontdisplayen på Soundbar.

1. Nu kan du höra ljudet från Samsung-tv:n på Soundbar.

- Efter att du har anslutit Soundbar till Samsung-tv:n för första gången använder du läget "BT READY" för att återansluta.

Om enheten inte kan ansluta

• Om du har en befintlig Soundbar (t.ex. [AV] Samsung Soundbar Q70T) i listan över högtalare på Samsung-tv:n ska du ta bort den.
• Upprepa sedan steg 1 till 3.

Koppla bort Soundbar från Samsung-tv:n

Tryck på knappen → (Källa) på översidespanelen eller på fjärrkontrollen och välj sedan något annat läge än "BT".

- Det tar tid att koppla bort eftersom Samsung-tv:n måste ta emot ett svar från Soundbar. (Den tid det tar kan skilja sig åt beroende på modell av Samsung-tv.)

Vad är skillnaden mellan BT READY och BT PAIRING?

• BT READY: I det här läget kan du återansluta en Samsung-tv eller mobilenhet som varit ansluten tidigare.
• BT PAIRING: I det här läget kan du ansluta en ny enhet till Soundbar. (Tryck på knappen ✝ PAIR på fjärrkontrollen till Soundbar eller håll knappen 📄 (Källa) på översidan av Soundbar intryckt längre än 5 sekunder när Soundbar är i "BT"-läget.)

Anmärkningar om Bluetooth-anslutning

• Hitta en ny enhet inom 1 m för att ansluta via Bluetooth-kommunikation.
• Om du blir tillfrågad om en PIN-kod när du ansluter en Bluetooth-enhet anger du <0000>.
• Soundbar stängs av automatiskt efter 18 minuter i Redo-läge.
• Soundbar kanske inte utför Bluetooth-sökning eller -anslutning korrekt under följande omständigheter:
• Om det finns ett starkt elektriskt fält runt Soundbar.
• Om flera Bluetooth-enheter är parkopplade med Soundbar samtidigt.
• Om Bluetooth-enheten är avstängd, inte på plats eller har en felfunktion.

- Elektroniska enheter kan orsaka radiostörningar. Utrustning som alstrar elektromagnetiska vågor måste hållas borta från Soundbar-huvudenheten. t.ex. mikrovågsugnar, trådlösa nätverksenheter etc.

Metod 2. Ansluta via Wi-Fi

Checklista före anslutning

• Wi-Fi-anslutning är endast tillgänglig på Samsung-TV.
• Kontrollera att den trådlösa routern (Wi-Fi) är på och att TV:n har anslutits till routern. • TV:n och Soundbaren måste anslutas till samma trådlösa nätverk (Wi-Fi).
• Om din trådlösa router (Wi-Fi) använder en DFS-kanal går det inte att upprätta någon Wi-Fi-anslutning mellan TV:n och Soundbaren. Kontakta din Internetleverantör för mer information.
• Se användarhandboken för din TV, menyerna kan variera beroende på tillverkningsår.
• Du måste ansluta Soundbaren till den trådlösa routern innan du kan ansluta TV:n till Soundbaren via Wi-Fi. På sidan 31 finns information om hur du upprättar en Wi-Fi-anslutning.
• Mer information om Wi-Fi-anslutning till Soundbaren finns på sidan 31, "Metod 2. Ansluta via Wi-Fi (trådlöst nätverk)".
• Ändra ingångskälla på TV:n med ljudmenyn till Soundbar.

• Samsung-TV från 2017 och senare

Hem (☐) → Inställn. (☐) → Ljud → Ljudutgång → [AV] Samsung Soundbar Q70T (Wi-Fi)

07 ANSLUTA EN EXTERN ENHET

Metod 1. Ansluta med en HDMI-kabel (med funktion för Dolby Atmos-avkodning och -uppspelning)

Checklista före anslutning

• Dolby Atmos® och DTS:X stöds bara i HDMI-läge.
• Om alternativen för ljud ut har en inställning för sekundärt ljud ska sekundärt ljud vara inställt på av.
• Kontrollera att innehållet stöder Dolby Atmos®.

1. Använd en HDMI-kabel och anslut porten HDMI OUT på den externa enheten till porten HDMI på undersidan av Soundbar.
2. Använd en HDMI-kabel och anslut porten HDMI IN på tv:n till porten HDMI TO TV (eARC/ARC) på undersidan av Soundbar.
3. Slå på Soundbar, tv:n och den externa enheten.
4. Tryck på knappen (Källa) på översidespanelen eller på fjärrkontrollen och välj sedan "HDMI".
5. Soundbar-displayen visar att läget "HDMI" är valt och Soundbar börjar spela upp ljud.

OBS!

• När du använder Dolby Atmos®: Om ingångskällan är Dolby Atmos® ges 5.1.2 utgångskanaler. När Dolby Atmos® är aktivt är ljudeffektlägena i Soundbar som styrs av knappen SOUND MODE inte tillgängliga.
• När Dolby Atmos® är aktiverad visas "DOLBY ATMOS" på den övre skärmen.
• Konfigurera Dolby Atmos® på din BD-spelare eller annan enhet.

Öppna alternativen för ljud ut i inställningsmenyn för din BD-spelare eller annan enhet och kontrollera att "Ingen Kodning" är valt för Bitstream. På t.ex. en Samsung BD-spelare går du till Menyn Hem → Ljud → Digital utgång och väljer sedan Bitstream (obearbetad).

Metod 2. Ansluta med en optisk kabel

1. Använd en optisk kabel (medföljer inte) för att ansluta DIGITAL AUDIO IN (OPTICAL) på Soundbar-huvudenheten till OPTICAL OUT-porten på den externa enheten.
2. Slå på Soundbar och den externa enheten.
3. Välj "D.IN"-läge genom att trycka på knappen → (Källa) på översidespanelen eller på fjärrkontrollen.
4. Din Soundbar spelar upp ljud från den externa enheten.

08 ANSLUTA EN MOBILENHET

Metod 1. Ansluta via Bluetooth

När en mobilenhet är ansluten via Bluetooth kan du höra stereoljud utan krångel med kablar.

- Om du ansluter en parkopplad Bluetooth-enhet när Soundbar är avstängd, slås Soundbar på automatiskt.

Den inledande anslutningen

- När du ansluter till en ny Bluetooth-enhet måste du kontrollera att enheten är inom 1 m avstånd.

1. Tryck på knappen ✝ PAIR på fjärrkontrollen till Soundbar för att gå in i läget "BT PAIRING".

(ELLER)

a. Tryck på knappen (Källa) på översidespanelen och välj sedan "BT". "BT" ändras automatiskt till "BT PAIRING" inom några sekunder eller ändras till "BT READY" om det finns en sparad anslutning.

b. När "BT READY" visas håller du knappen (Källa) på översidespanelen på Soundbar intryckt längre än 5 sekunder för att visa "BT PAIRING".

1. På enheten väljer du "[AV] Samsung Soundbar Q70T" i listan som visas.

- När Soundbar är ansluten till mobilenheten visas [Mobilenhetens namn] → "BT" på frontdisplayen.

1. Spela upp musikfiler från enheten som är ansluten via Bluetooth genom Soundbar.

- Efter att du har anslutit Soundbar till mobilenheten för första gången använder du läget "BT READY" för att återansluta.

Om enheten inte kan ansluta

• Om du har en befintlig Soundbar (t.ex. "[AV] Samsung Soundbar Q70T") i listan över högtalare på mobilenheten ska du ta bort den.
• Upprepa steg 1 och 2.
• BT READY: I det här läget kan du återansluta en Samsung-tv eller mobilenhet som varit ansluten tidigare.
• BT PAIRING: I det här läget kan du ansluta en ny enhet till Soundbar.

(Tryck på knappen ✝ PAIR på fjärrkontrollen till Soundbar eller håll knappen 📄 (Källa) på översidan av Soundbar intryckt längre än 5 sekunder när Soundbar är i "BT"-läget.)

Anmärkningar om Bluetooth-anslutning

• Hitta en ny enhet inom 1 m för att ansluta via Bluetooth-kommunikation.
• Om du blir tillfrågad om en PIN-kod när du ansluter en Bluetooth-enhet anger du <0000>.
• Soundbar stängs av automatiskt efter 18 minuter i Redo-läge.
• Soundbar kanske inte utför Bluetooth-sökning eller -anslutning korrekt under följande omständigheter:
• Om det finns ett starkt elektriskt fält runt Soundbar.
• Om flera Bluetooth-enheter är parkopplade med Soundbar samtidigt.
• Om Bluetooth-enheten är avstängd, inte på plats eller har en felfunktion.

- Elektroniska enheter kan orsaka radiostörningar. Utrustning som alstrar elektromagnetiska vågor måste hållas borta från Soundbar-huvudenheten. t.ex. mikrovågsugnar, trådlösa nätverksenheter etc.

- Soundbar har stöd för SBC-data (44,1 kHz, 48 kHz).

• Anslut bara till en Bluetooth-enhet som har stöd för A2DP (AV)-funktionen.
• Du kan inte ansluta Soundbar till en Bluetooth-enhet som bara har stöd för HF-funktionen (Hands Free).
• När du ansluter Soundbar till en Bluetooth-enhet ska du placera dem så nära varandra som möjligt.
• Ju längre Soundbar och Bluetooth-enheten är från varandra, desto lägre blir ljudkvaliteten. Bluetooth-anslutningen kan avbrytas när enheterna är utanför den effektiva räckvidden.
• Bluetooth-anslutningen fungerar kanske inte som avsett i områden med dålig mottagning.
• En Bluetooth-enhet kan uppleva oljud eller felfunktioner under följande omständigheter:
• Om någon kroppsdel är i kontakt med signalmottagaren på Bluetooth-enheten eller Soundbar
• I hörn eller om det finns ett hinder i närheten, t.ex. en vägg eller avgränsare, där elektriska förändringar kan förekomma.

– När den utsätts för radiostörningar av andra produkter som använder samma frekvensområden, t.ex. medicinsk utrustning, mikrovågsugnar och trådlösa nätverksenheter.

- Hinder som dörrar och väggar kan fortfarande påverka ljudkvaliteten även när enheterna är inom den effektiva räckvidden.

• Observera att det inte går att parkoppla Soundbar med andra Bluetooth-enheter när Bluetooth-alternativet används.
• Den trådlösa enheten kan orsaka elektriska störningar när den är påslagen.

Koppla bort Bluetooth-enheten från en Soundbar

Så här kopplar du från Bluetooth-enheten från Soundbar. För instruktioner, se Bluetooth-enhetens bruksanvisning.

- Soundbar kopplas från.

- När Soundbar är fränkopplad från Bluetooth-enheten visar Soundbar "BT DISCONNECTED" på framsidesdisplayen.

Koppla bort Soundbar från Bluetooth-enheten

Tryck på knappen (Källa) på den övre panelen eller på fjärrkontrollen och växla sedan till något annat läge än "BT".

- Det tar tid att koppla bort eftersom Bluetooth-enheten måste ta emot ett svar från Soundbar. (Bortkopplingstiden kan variera beroende på Bluetooth-enheten.)

- När Soundbar är frånkopplad från Bluetooth-enheten visar Soundbar "BT DISCONNECTED" på framsidesdisplayen.

Metod 2. Ansluta via Wi-Fi (trådlöst nätverk)

Om du vill ansluta en Soundbar till en mobilenhet via trådlöst nätverk (Wi-Fi), behövs appen SmartThings.

Den inledande anslutningen

1. Installera och starta appen SmartThings på mobilenheten (smartphone eller surfplatta).
2. Följ skärmanvisningarna i appen för att lägga till Soundbar.

- Det automatiska popupfönstret (den andra illustrationen nedan) kanske inte visas på vissa enheter.

Om popupfönstret inte visas trycker du på "+" på Home-skärmen. Soundbar läggs till i appen.

09 ANSLUTA EN AMAZON-PRODUKT

• Denna tjänst är inte tillgänglig i alla länder.
• Denna tjänst tillhandahålls av Amazon och kan avslutas när som helst. Samsung ansvarar inte för tjänstens tillgänglighet.
• Appskärmen Amazon Alexa kan ändras utan föregående varning.

Anslutning och användning med en Amazon-produkt (Amazon Echo)

Använd en Amazon Echo-produkt för att styra din Soundbar och använda musiktjänster som tillhandahålls av Amazon Echo.

Obs!

- Kontrollera om Soundbar är ansluten till Wi-Fi. (se "Metod 2. Ansluta via Wi-Fi (trådlöst nätverk)")

Använd röstkommandon för att styra Soundbar

- Den Amazon Echo-tjänst du kan använda med Soundbar är begränsad till musik. Andra tjänster som tillhandahålls av Amazon Echo, t.ex. nyheter och väder, kan bara användas via Amazon Echo-produkten.

Utlösare + Kommando + Högtalarnamn

* Använda röstkommandon för Soundbar med namnet "Vardagsrum"

Åtgärd Röstkommando
Ange volymen till 5 "Alexa ange volymen till 5 i vardagsrummet"
Öka volymen "Alexa höj volymen i vardagsrummet"
Stänga av ljudet "Alexa stäng av ljudet i vardagsrummet"
Om du vill lyssna på en radiostation som heter KISS FM	"Alexa spela Kiss FM i vardagsrummet"
Spela nästa låt "Alexa spela nästa låt i vardagsrummet"
Stoppa ljudet "Alexa stoppa ljudet i vardagsrummet"
Stänga av ljudet "Alexa stäng av i vardagsrummet"

Använda Tap Sound

Tryck på Soundbar med din mobilenhet för att spela upp ljudet från innehåll på mobilenheten via Soundbar.

• Den här funktionen kanske inte stöds beroende på mobilenhet.
• Den här funktionen är bara kompatibel med Samsung-mobilenheter med Android 8.1 eller senare.

1. Slå på funktionen Tap Sound på mobilenheten.
2. Se "Ställa in funktionen Tap Sound" nedan för information om hur du slår på funktionen.
3. Tryck mobilenheten mot Soundbar. Välj "Starta nu" i meddelandefönstret som visas. En anslutning upprättas mellan mobilenheten och Soundbar via Bluetooth.
4. Spela upp ljudet för innehåll på mobilenheten via Soundbar.
5. Funktionen ansluter en mobilenhet till Soundbar via Bluetooth genom att känna av den vibration som uppstår när enheten rör vid Soundbar.
6. Se till att mobilenheten inte trycks mot ett vasst hörn på Soundbar. Soundbar eller mobilenheten kan få repor eller skador.
7. Vi rekommenderar att mobilenheten skyddas med ett fodral. Tryck lätt på det breda området på övre delen av Soundbar utan att använda för stor kraft.
8. Uppdatera SmartThings-appen till den senaste versionen för att använda den här funktionen. Funktionen kanske inte stöds beroende på version av appen.

Ställa in funktionen Tap Sound

Använd appen SmartThings för att slå på funktionen Tap View, Tap Sound.

1. Kör SmartThings-appen på mobilenheten.
2. Välj (≡→_) på SmartThings-appskärmen som visas på mobilenheten.
3. Ställ in "Tap View, Tap Sound" till På för att funktionen ska fungera när en mobilenhet trycks mot Soundbar. Funktionen slås på.

OBS!

• När mobilenheten är i strömspararläge fungerar inte Tap Sound-funktionen.
• Tap Sound-funktionen kanske inte fungerar om det finns enheter i närheten av Soundbar som orsakar radiostörningar, t.ex. elektriska enheter. Se till att enheter som kan orsaka radiostörningar placeras på tillräckligt avstånd från Soundbar.

10 MONTERA VÄGGFÄSTET

Säkerhetsåtgärder vid montering

• Montera enbart på vertikala väggar.
• Montera inte på en plats med hög temperatur eller luftfuktighet.
• Kontrollera att väggen är tillräckligt stark för att bära produktens vikt. Förstärk annars väggen eller välj en annan monteringsplats.
• Införskaffa och använd fästskruvarna eller fästanordningarna för den typ av vägg du har (gipsskiva, järnplåt, trä osv.). Om möjligt bör stödskruvarna monteras i väggreglar.
• Köp väggmonteringsskruvar enligt typen och tjockleken hos den vägg där du vill montera Soundbar.

- Diameter: M5

– Längd: 35 mm eller längre rekommenderas.

- Anslut kablarna från enheten till externa enheter innan du monterar Soundbar på väggen.

- Se till att enheten är avstängd och att kontakten är utdragen innan enheten installeras. Annars kan den orsaka elstötar.

Väggmonteringskomponenter

Väggfästguide

Fästskruv Skruv

1. Placera Väggfästguiden på väggytan.
2. Väggfästguiden måste ligga plant vägrätt.
3. Om din tv är monterad på väggen ska du montera Soundbar minst 5 cm under tv:n.

1. Placera Väggfästguidens mittlinje i höjd med TV:ns mitt (om du monterar soundbaren under TV:n) och fäst sedan Väggfästguiden på väggen med tejp.

- Om enheten inte ska monteras under en TV sätter du mittlinjen i installationsområdets mitt.

1. Tryck en vass pennspets genom A-TYPE-bildernas mitt i guidens båda ändar för att märka ut hål för skruvarna, och ta sedan bort Väggfästguiden.

1. Använd en borr i passande storlek och borra hål i väggen vid varje markering.

- Om markeringarna inte motsvarar reglarnas placering sätter du i lämpliga bultar eller mollyskruvar i hålen innan du sätter fast skruvarna. Om du använder bultar eller mollyskruvar måste du se till att borra tillräckligt stora hål för dem.

1. Kör in en skruv (medföljer inte) genom varje fästskruv och skruva sedan fast skruvarna i skruvhålen.

1. Montera de 2 väggfästena i rätt riktning på undersidan av soundbaren med hjälp av 2 skruvar.

- Kontrollera vid monteringen att upphängningsdelen av väggfästena är placerad en bit bakom baksidan av soundbaren.

Höger kortsida på soundbaren

1. Installera soundbaren med de fastsatta väggfästena genom att hänga väggfästena på fästskruvarna på väggen.

1. Skjut soundbaren nedåt som på bilden nedan så att väggfästena sitter ordentligt på fästskruvarna.

- Sätt i fästskruvarna i den breda (nedre) delen av väggfästena, och dra sedan väggfästena nedåt så att de sitter ordentligt på fästskruvarna.

Installera den genom att montera gummifötterna på undersidan av soundbaren innan du sätter den på plats ovanpå TV-stativet. Se till att du monterar gummifötterna så att de inte sitter utanför TV-stativets kanter. Se figuren nedan.

Placera soundbaren på ett TV-stativ.

Rikta in mitten på soundbaren med mitten på TV:n som visas på bilden, och montera försiktigt soundbaren på TV-stativet.

OBS!

• Se till att Soundbar är placerad på en plan och fast yta.
• Ett otillräckligt avstånd från TV:n kan leda till problem med akustiken.

12 PROGRAMUPPDATERING

Automatisk uppdatering

När Soundbar är ansluten till internet utförs programvaruuppdateringar automatiskt även när Soundbar är avstängd.

• För att använda funktionen Automatisk uppdatering måste Soundbar vara ansluten till internet. Wi-Fi-anslutningen till Soundbar avbryts om strömsladden till Soundbar kopplas bort eller om strömmen stängs av. Om strömmen stängs av ska du slå på Soundbar när strömmen kommer tillbaka eller du återansluter strömsladden, och återansluter den sedan till internet.

USB-uppdatering

Samsung kan erbjuda uppdateringar för den inbyggda systemprogramvaran i Soundbar i framtiden.

När en uppdatering finns tillgänglig kan du uppdatera Soundbar genom att ansluta ett USB-minne som innehåller uppdateringen av den inbyggda programvaran till porten SERVICE på Soundbar.

1. Gå till Samsungs webbplats (www.samsung.com) → sök efter modellnamnet från menyalternativet för kundsupport.

- Mer information om uppdatering finns i uppgraderingsguiden.

1. Hämta uppgraderingsfilen (USB-typ).
2. Packa upp filen för att skapa en mapp med filnamnet.
3. Spara den skapade mappen på ett USB-minne och anslut det sedan till Soundbar.
4. Slå på Soundbar. Produkten uppdateras sedan inom 3 minuter medan meddelandet "UPDATE" visas.
5. Stäng inte av Soundbar under uppdateringen och ta inte bort USB-minnet.
6. Om "UPDATE" inte visas i displayfönstret, tar du bort strömsladden från Soundbar och ansluter den sedan igen.
7. När den senaste versionen är installerad utförs ingen uppdatering.
8. Beroende på typen av USB-minne kanske uppdatering inte stöds.

Initiering

Översidan av Soundbar

INIT

När Soundbar är på trycker du på knapparna

(Volym) på huvudenheten samtidigt i minst 5 sekunder. "INIT" visas på displayen och Soundbar initieras.

VAR FÖRSIKTIG

- Alla inställningar på Soundbar initieras. Se till att bara utföra den här åtgärden när initiering är nödvändig.

13 FELSÖKNING

Kontrollera följande innan du begär hjälp.

Om strömmen inte är på

→Kontrollera om strömsladden till Soundbar är korrekt insatt i uttaget.

Om funktionerna inte fungerar korrekt

→Koppla bort strömsladden och sätt in den igen. →Ta bort strömsladden från den externa enheten och försök igen. →Om det inte finns någon signal stängs Soundbar automatiskt av efter en viss tidsperiod. Slå på strömmen. (Se sidan 9.)

Om fjärrkontrollen inte fungerar

→Använd fjärrkontrollen medan du lägger noggrant märke till Soundbar. →Byt ut batterierna mot nya.

Om ljudet från Soundbar inte hörs

→Volymen på Soundbar är för låg eller avstängd. Justera volymen. →När en extern enhet (STB, Bluetooth-enhet, mobilenhet etc.) är ansluten justerar du volymen på den externa enheten. →För ljud från tv:n, välj Soundbar. (Samsungtv: Hem ( [n] → Inställn. ( ) [●] Ljud → Ljudutgång → Välj Soundbar)

→Kabelanslutningen till Soundbar får inte vara lös. Ta bort kabeln och anslut den igen. →Ta bort strömsladden helt, anslut den igen och slå på strömmen. → Initiera produkten och försök igen. (Se sidan 38.)

Om ljudet från subwoofer-högtalaren inte hörs

→Kontrollera om lysdiodsindikatorn på baksidan av subwoofern lyser i blått. Återanslut Soundbar och subwoofern om indikatorn blinkar i blått eller lyser i rött. (Se sidan 15.) →Det kan uppstå problem om det finns ett hinder mellan Soundbar och subwoofern. Flytta enheterna till en plats utan hinder. →Andra enheter som sänder radiofrekvenssignaler i närheten kan störa anslutningen. Håll högtalaren borta från sådana enheter. →Ta bort och återanslut strömkontakten.

Subwooferns volym är för låg

→Originalvolymen på innehållet du spelar upp kan vara låg. Prova att justera subwooferns nivå. (Se sidan 11.) →Flytta subwooferhögtalaren närmare dig.

Om tv:n inte är ansluten via HDMI TO TV (eARC/ARC)

→Kontrollera om HDMI-kabeln är korrekt ansluten till ARC-kontakten. (Se sidan 20.) →Anslutningen kanske inte är möjlig på grund av en ansluten extern enhet (kabeltv-box, spelkonsol etc.). Anslut Soundbar direkt. →HDMI-CEC kanske inte är aktiverat på tv:n. Slå på CEC på tv-menyn. (Samsung-tv: Hem ( ) → Inställn. ( ) → Allmänna → Extern enhetshanterare → Anynet+ (HDMI-CEC) PÅ) →eARC-funktionen i TV-menyn måste vara aktiverad för att du ska kunna ansluta med eARC. (Samsung-tv: Hem ( ) → Inställn. ( ) → Ljud → Expertinställningar → HDMI-eARC-läge (Auto))

Det finns inget ljud in när du ansluter till tv:n i HDMI TO TV (eARC/ARC)-läge

→Din enhet kan inte spela upp ingångssignalen. Ändra tv:ns ljudutgång till PCM eller Dolby Digital. (För en Samsung-tv: Hem ( ) → Inställn. ( ) → Ljud → Expertinställningar → Digitalt utgångsljudformat)

Om Bluetooth-anslutning inte är möjlig

→När du ansluter en ny enhet växlar du till "BT PAIRING" för anslutning. (Tryck på knappen ✝ PAIR på fjärrkontrollen eller tryck på knappen ➞ (Källa) på huvudenheten i minst 5 sekunder.)

→Om Soundbar är ansluten till en annan enhet, kopplar du från den enheten först för att byta enhet.

→Återanslut den efter att du tagit bort Bluetooth-högtalarlistan på enheten för att ansluta. (Samsung-tv: Hem ( ) → Inställn. ( ) → Ljud → Ljudutgång → Bluetooth-högtalarlista)

→Den automatiska tv-anslutningen kan avaktiveras. När Soundbar är i läget "BT READY", håller du knappen ▶II på fjärrkontrollen till Soundbar intryckt i 5 sekunder för att välja ON-TV CONNECT. Om OFF-TV CONNECT visas, håller du knappen ▶II intryckt igen i 5 sekunder för att ändra valet. →Ta bort och återanslut strömkontakten och försök sedan igen. → Initiera produkten och försök igen. (Se sidan 38.)

Om Bluetooth-ljudet hackar

→Ljudet kan hacka på grund av störningar från radiofrekvenser eller elektroniska enheter i närheten. Håll sådana enheter borta från Soundbar för att undvika radiostörningar. Exempel: mikrovågsugnar. →Om enheten som ska anslutas är långt borta från Soundbar kan ljudet hacka. Flytta enheten närmare Soundbar. →Om någon del av din kropp har kontakt med Bluetooth-mottagaren eller produkten är installerad på en möbel av metall, kan ljudet hacka. Kontrollera installationsmiljön och användningsförhållandena.

Om Wi-Fi-anslutning inte är möjlig

→Kontrollera om den trådlösa routern är på. →Stäng av routern, slå på den igen och försök sedan igen. →Om signalen hos den trådlösa routern är för svag kanske det inte går att ansluta. Flytta routern närmare Soundbar eller justera den installerade placeringen så att det inte finns några hinder. →Om den trådlösa routern är ny måste du konfigurera om högtalarens nätverksinställningar.

Om Soundbar inte slås på så snart tv:n slås på

→Om du stänger av Soundbar medan du ser på tv inaktiveras strömsynkroniseringen med tv:n. Slå av tv:n först.

14 LICENS

DOLBY

ATMOS

• Spotify-programvaran använder licenser från tredje part som finns här: www.spotify.com/connect/third-party-licenses.
• Mer information om Spotify Connect finns på www.spotify.com/connect

Om du vill skicka förfrågningar och begäranden i frågor kring öppen källkod, kan du kontakta Samsung Open Source (http://opensource.samsung.com)

16 VIKTIG INFORMATION OM SERVICE

• Bilder och illustrationer i den här bruksanvisningen erbjuds endast för referens och kan variera från faktiskt produktutseende.
• En administrationsavgift kan debiteras om antingen (a) en tekniker tillkallas och det inte finns något produktfel (dvs. du har underlåtit att läsa den här bruksanvisningen). (b) du tar med enheten till ett reparationscenter och det inte finns något produktfel (dvs. du har underlåtit att läsa den här bruksanvisningen).
• Beloppet på en sådan administrationsavgift meddelas innan något arbete eller hembesök genomförs.

17 SPECIFIKATIONER OCH GUIDE

Specifikationer

Modellnamn HW-Q76T
Vikt 3,6 kg
Mått (B x H x D) 980,0 x 60,0 x 115,0 mm
Driftstemperaturintervall +5°C till +35°C
Intervall för luftfuktighet 10 % till 75 %
FÖRSTÄRKAREUtgångseffekt	(30W x 4) + (20W x 2) + 10W + 160W
Uppspelningsformat som stöds	Dolby Atmos (True HD / Digital Plus), DolbyDigital, DTS-HD Master Audio, DTS:X, DTS
UTEFFEKT FÖR TRÅDLÖS ENHETMax sändareffekt för Wi-Fi	100 mW vid 2,4 GHz – 2,4835 GHz, 200 mW vid5,15 GHz – 5,25 GHz, 100 mW vid 5,25 GHz –5,35 GHz & 5,47 GHz – 5,725 GHz
UTEFFEKT FÖR TRÅDLÖS ENHETMax sändareffekt för BT	100 mW vid 2,4 GHz–2,4835 GHz
UTEFFEKT FÖR TRÅDLÖS ENHETMax sändareffekt för SRD	25 mW vid 5,725 GHz–5,825 GHz

Subwooferns namn PS-WR65BC
Vikt 6,2 kg
Mått (B x H x D) 205,0 x 353,0 x 303,0 mm
FÖRSTÄRKAREUtgångseffekt	160W
UTEFFEKT FÖR TRÅDLÖS ENHETMax sändareffekt för SRD	25 mW vid 5,725 GHz–5,825 GHz

OBS!

• Samsung Electronics Co., Ltd förbehåller sig rätten att ändra specifikationer utan föregående meddelande. • Vikt och mått är ungefärliga.

Säkerhetsåtgärd: Soundbar startas om automatiskt om du slår på/av Wi-Fi.

Total strömförbrukning vid standbyläge (W)	5,2W
Wi-FiMetod för avaktivering av port	Tryck på knappen ID SET på bottenpanelen av Soundbar i 30 sekunder för att sätta på och stänga av Wi-Fi.
BluetoothMetod för avaktivering av port	Tryck på knappen NETWORK på bottenpanelen av Soundbar i 30 sekunder för att sätta på och stänga av Bluetooth.

- Härmed försäkrar Samsung att denna utrustning följer direktivet 2014/53/EU.

Den fullständiga texten i denna EU-försäkran om överensstämmelse är tillgänglig på följande internetadress:

http://www.samsung.com. Gå till Support > Sök support och ange modellnamnet. Utrustningen får användas i alla EU-länder.

5 GHz WLAN (Wi-Fi eller SRD)-funktionen hos utrustningen får endast användas inomhus.

[Korrekt avfallshantering av batterierna i produkten]

(Gäller i länder med separata insamlingssystem)

Denna symbol på batteriet, i manualen eller på förpackningen anger att batterierna i denna produkt inte bör kastas tillsammans med annat hushållsavfall. De kemiska symbolerna Hg, Cd eller Pb visar i förekommande fall att batterierna innehåller kvicksilver, kadmium eller bly i mängder överstigande de gränsvärden som anges i EU-direktivet 2006/66/EG.

Om batterierna inte kastas på ett ansvarsfullt sätt kan dessa substanser utgöra en fara för hälsa eller miljö. Hjälp till att skydda miljön och bidra till materialåtervinning genom att sortera batterierna separat från annat avfall och lämna in dem på en återvinningsstation.

Korrekt avfallshantering av produkten (elektriska och elektroniska produkter)

(Gäller i länder med separata insamlingssystem)

Denna symbol på produkten, tillbehören och i manualen anger att produkten och de elektroniska tillbehören (t.ex. laddare, headset, USB-kabel) inte bör sorteras tillsammans med annat hushållsavfall när de kasseras. Dessa föremål bör hanteras separat för ändamålsenlig återvinning av beståndsdelarna för att förhindra fara för hälsa och miljö.

Hushållsanvändare bör kontakta återförsäljaren som sålt produkten eller kommunen för vidare information om var och hur produkten och tillbehören kan återvinnas på ett miljösäkert sätt.

Företagsanvändare bör kontakta leverantören samt verifiera angivna villkor i köpekontraktet. Produkten och de elektroniska tillbehören bör inte hanteras tillsammans med annat kommersiellt avfall.

Mer information om Samsungs miljöåtaganden och produktspecifika regelverksförpliktelser, t.ex. REACH, WEEE, batterier, finns på:

Krav på ekodesign för externa nätaggregat :

www.samsung.com/global/ecodesign_component
