Produkttyp	Soundbar
Marke	Samsung
Modell	HW-C410
Abmessungen (L x H x T)	641,0 x 66,5 x 107,0 mm
Gewicht	2,0 kg
Nennausgangsleistung	20 W x 2
Stromversorgung	AC (Netzspannung)
Stromverbrauch im Standby	0,5 W
Unterstützte Audioformate	LPCM 2ch, Dolby Audio (Dolby Digital), DTS
Audioeingänge	1 x optisch (Digital Audio In), 1 x USB (5V 0,5A)
Drahtlose Konnektivität	Bluetooth, NFC
Soundmodi	Surround Sound, Standard
Equalizer	7-Band-EQ (150 Hz - 10 kHz)
Audiofunktionen	Sync (Audioverzögerung 0-300 ms), Nachtmodus, Sprachverbesserung, DRC
Subwoofer	Nicht enthalten, einstellbar von -6 bis +6
USB-Kompatibilität	FAT16, FAT32, NTFS; Dateien MP3, WMA, AAC, WAV, FLAC

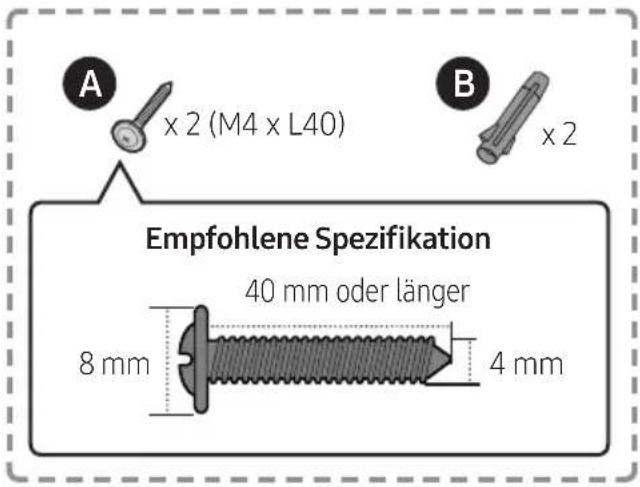

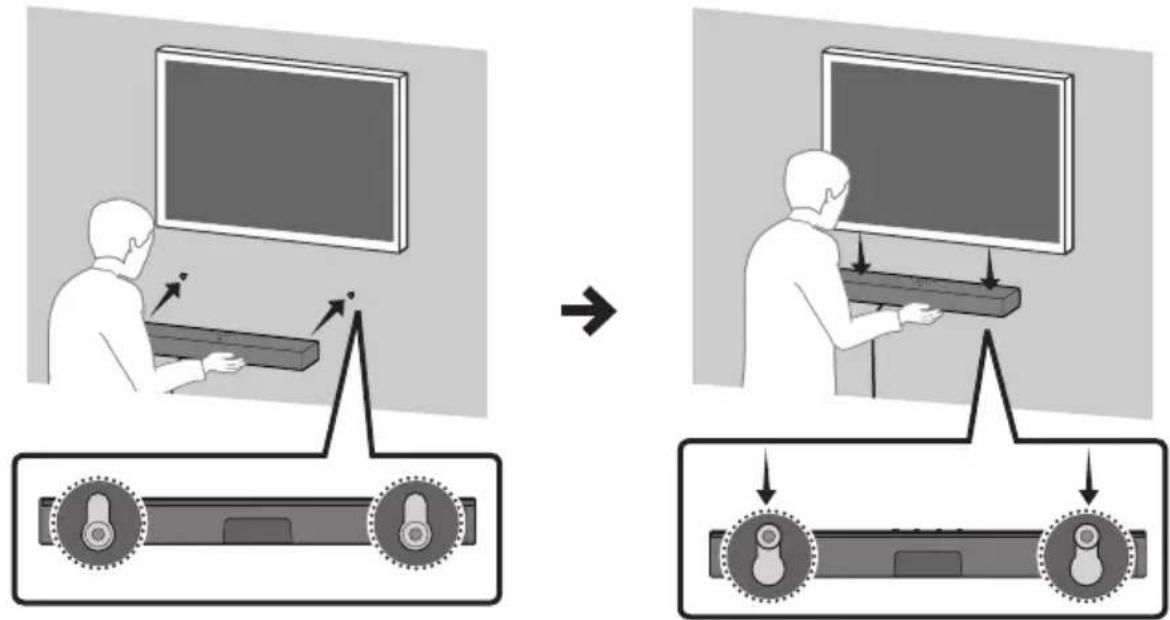

Wandmontage	Möglich (optionaler Halter, Schrauben M4)
Betriebstemperatur	+5°C bis +35°C
Betriebsfeuchtigkeit	10% bis 75%
Software-Update	Über USB

Häufig gestellte Fragen - HW-C410 SAMSUNG

Wie verbinde ich die Soundbar mit meinem Fernseher?

Sie können die Soundbar über ein optisches Kabel (nicht im Lieferumfang) anschließen, indem Sie die DIGITAL AUDIO IN (OPTICAL)-Buchse der Soundbar mit dem OPTICAL OUT-Anschluss des Fernsehers verbinden. Wählen Sie dann den Modus Digital Audio In an der Soundbar. Für eine kabellose Verbindung verwenden Sie Bluetooth: Drücken Sie die Taste PAIR auf der Fernbedienung und wählen Sie dann [AV]Soundbar C4-Series in den Bluetooth-Einstellungen des Fernsehers.

Die Soundbar schaltet sich nicht ein, was tun?

Überprüfen Sie, ob das Netzkabel korrekt an der Soundbar und an der Steckdose angeschlossen ist. Wenn das Problem weiterhin besteht, ziehen Sie das Netzkabel ab und wieder ein. Die Soundbar schaltet sich nach dem Anschließen automatisch nach 4 bis 6 Sekunden ein.

Wie stelle ich die Basslautstärke (Subwoofer) ein?

Verwenden Sie die Taste WOOFER auf der Fernbedienung, um den Basspegel von -6 bis +6 einzustellen. Drücken Sie die Taste nach oben oder unten, um zu erhöhen oder zu verringern. Die Standardeinstellung ist 0.

Warum ist der Ton gegenüber dem Bild verzögert?

Verwenden Sie die Sync-Funktion in den Audioeinstellungen. Drücken Sie die Taste SOUND CONTROL auf der Fernbedienung, wählen Sie Sync und stellen Sie die Verzögerung mit den Tasten hoch/runter von 0 bis 300 ms ein. Diese Funktion ist im USB- oder Bluetooth-Modus nicht verfügbar.

Wie verwende ich die NFC-Funktion zum Verbinden eines Smartphones?

Aktivieren Sie NFC auf Ihrem Smartphone und legen Sie es in den NFC-Erfassungsbereich auf der Oberseite der Soundbar (NFC-Logo). Die Bluetooth-Verbindung wird automatisch hergestellt. Stellen Sie sicher, dass der Bildschirm des Smartphones aktiv ist.

Welche Audioformate werden über USB unterstützt?

Die Soundbar unterstützt die Formate MP3, WMA, AAC (.aac/.m4a-Dateien), WAV und FLAC. Die Abtastraten variieren je nach Format (z.B. MP3 von 32 bis 48 kHz, WAV bis zu 192 kHz).

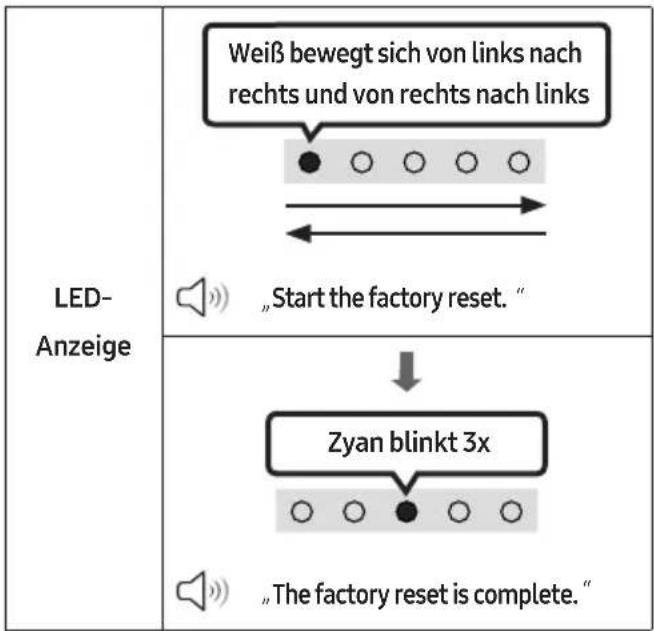

Wie setze ich die Soundbar zurück?

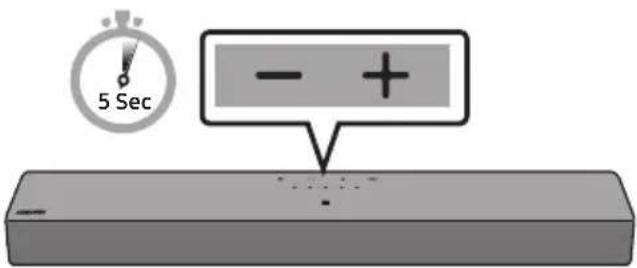

Schalten Sie die Soundbar ein und halten Sie dann gleichzeitig die Tasten - und + (Lautstärke) auf dem oberen Bedienfeld mindestens 5 Sekunden lang gedrückt. Die weiße LED bewegt sich von links nach rechts und blinkt dann 3 Mal cyanfarben, um den Reset zu bestätigen. Alle Einstellungen werden gelöscht.

Die Fernbedienung funktioniert nicht, was tun?

Richten Sie die Fernbedienung direkt auf die Soundbar. Ersetzen Sie die Batterien durch neue (AAA x 2). Wenn das Problem weiterhin besteht, stellen Sie sicher, dass kein Hindernis das Infrarotsignal blockiert.

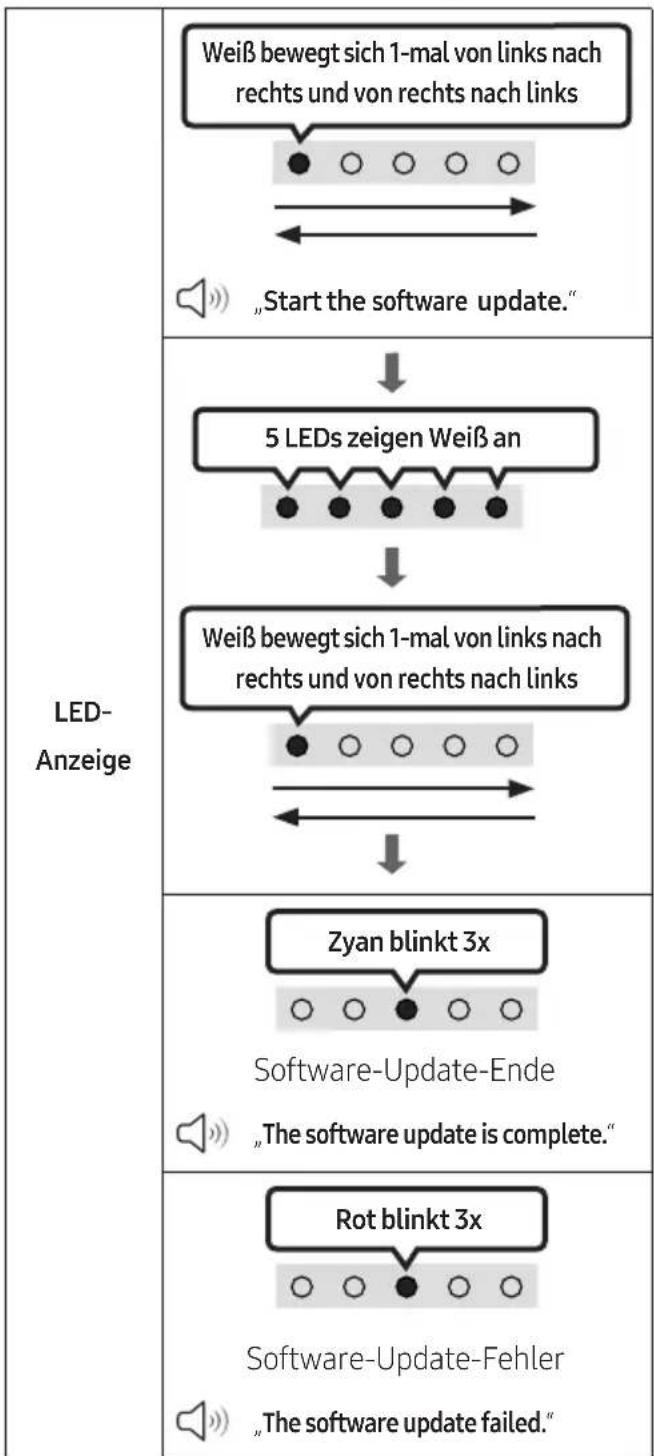

Wie aktualisiere ich die Software der Soundbar?

Laden Sie die neueste Update-Datei von der Samsung-Website (samsung.com) auf einen leeren USB-Stick (Format FAT32) herunter. Schließen Sie den Stick an den USB-Anschluss der ausgeschalteten Soundbar an, schalten Sie sie ein und wählen Sie die Quelle USB. Das Update startet automatisch und dauert etwa 2 Minuten. Trennen Sie das Gerät während des Updates nicht vom Strom.

Wie aktiviere ich den Nachtmodus?

Drücken Sie die Taste SOUND CONTROL auf der Fernbedienung und wählen Sie mit den Tasten hoch/runter Nachtmodus aus. Dieser Modus reduziert die Lautstärke und verbessert die Dialogverständlichkeit, ideal für die nächtliche Nutzung.

BEDIENUNGSANLEITUNG HW-C410 SAMSUNG

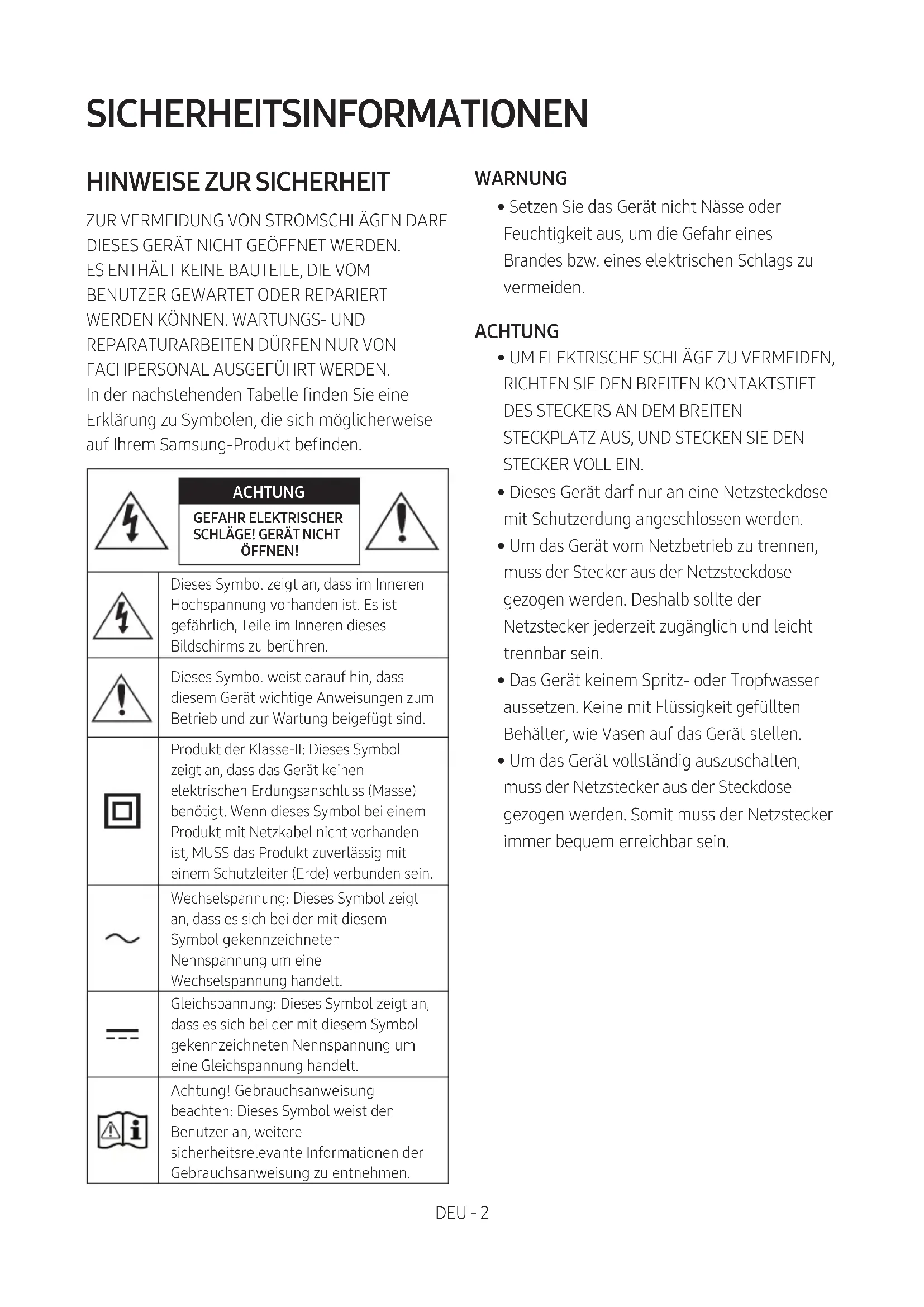

SICHERHEITSINFORMATIONEN

HINWEISE ZUR SICHERHEIT

ZUR VERMEIDUNG VON STROMSCHLÄGEN DARF DIESES GERÄT NICHT GEÖFFNET WERDEN. ES ENTHÄLT KEINE BAUTEILE, DIE VOM BENUTZER GEWARTET ODER REPARIERT WERDEN KÖNNEN. WARTUNGS- UND REPARATURARBEITEN DÜRFEN NUR VON FACHPERSONAL AUSGEFÜHRT WERDEN. In der nachstehenden Tabelle finden Sie eine Erklärung zu Symbolen, die sich möglicherweise auf Ihrem Samsung-Produkt befinden.

	ACHTUNGGEFAHR ELEKTRISCHERSCHLÄGE! GERÄT NICHTÖFFNEN!
	Dieses Symbol zeigt an, dass im Inneren Hochspannung vorhanden ist. Es ist gefährlich, Teile im Inneren dieses Bildschirms zu berühren.
	Dieses Symbol weist darauf hin, dass diesem Gerät wichtige Anweisungen zum Betrieb und zur Wartung beigefügt sind.
	Produkt der Klasse-II: Dieses Symbol zeigt an, dass das Gerät keinen elektrischen Erdungsanschluss (Masse) benötigt. Wenn dieses Symbol bei einem Produkt mit Netzkabel nicht vorhanden ist, MUSS das Produkt zuverlässig mit einem Schutzleiter (Erde) verbunden sein.
	Wechselspannung: Dieses Symbol zeigt an, dass es sich bei der mit diesem Symbol gekennzeichneten Nennspannung um eine Wechselspannung handelt.
	Gleichspannung: Dieses Symbol zeigt an, dass es sich bei der mit diesem Symbol gekennzeichneten Nennspannung um eine Gleichspannung handelt.
	Achtung! Gebrauchsanweisung beachten: Dieses Symbol weist den Benutzer an, weitere sicherheitsrelevante Informationen der Gebrauchsanweisung zu entnehmen.

WARNUNG

- Setzen Sie das Gerät nicht Nässe oder Feuchtigkeit aus, um die Gefahr eines Brandes bzw. eines elektrischen Schlags zu vermeiden.

ACHTUNG

• UM ELEKTRISCHE SCHLÄGE ZU VERMEIDEN, RICHTEN SIE DEN BREITEN KONTAKTSTIFT DES STECKERS AN DEM BREITEN STECKPLATZ AUS, UND STECKEN SIE DEN STECKER VOLL EIN.
• Dieses Gerät darf nur an eine Netzsteckdose mit Schutzerdung angeschlossen werden.
• Um das Gerät vom Netzbetrieb zu trennen, muss der Stecker aus der Netzsteckdose gezogen werden. Deshalb sollte der Netzstecker jederzeit zugänglich und leicht trennbar sein.
• Das Gerät keinem Spritz- oder Tropfwasser aussetzen. Keine mit Flüssigkeit gefüllten Behälter, wie Vasen auf das Gerät stellen.
• Um das Gerät vollständig auszuschalten, muss der Netzstecker aus der Steckdose gezogen werden. Somit muss der Netzstecker immer bequem erreichbar sein.

HINWEISE

1. Stellen Sie sicher, dass die Stromversorgung in Ihrem Haushalt den auf dem Etikett auf der Unterseite des Geräts angegebenen Anforderungen entspricht. Stellen Sie Ihr Produkt horizontal auf einer geeigneten Unterlage (Möbel) auf, so dass rundherum ausreichend Platz 7\~10 cm zur Belüftung bleibt. Achten Sie darauf, dass die Belüftungsöffnungen nicht abgedeckt sind. Stellen Sie das Gerät nicht auf Verstärker oder andere Geräte, die heiß werden können. Das Gerät ist für Dauerbetrieb eingerichtet. Um das Gerät vollständig auszuschalten, den Stecker aus der Steckdose ziehen. Ziehen Sie den Netzstecker des Geräts wenn Sie beabsichtigen, es für längere Zeit nicht zu nutzen.

2. Ziehen Sie bei Gewittern das Stromkabel aus der Steckdose. Durch Blitze verursachte Spannungsspitzen können zur Beschädigung des Geräts führen.

3. Halten Sie das Gerät von direkter Sonneneinstrahlung oder anderen Wärmequellen fern. Dies kann zu einer Überhitzung führen und zu einer Fehlfunktion des Geräts führen.

4. Schützen Sie das Produkt vor Feuchtigkeit (z. B. Vasen), übermäßiger Hitze (z. B. Kamine) oder Geräten, die starke magnetische oder ele trische Felder erzeugen. Trennen Sie das Netzkabel bei Fehlfunktionen des Geräts von der Stromversorgung. Ihr Produkt ist nicht für den gewerblichen Einsatz vorgesehen. Verwenden Sie dieses Produkt nur für den privaten Bereich. Wenn Ihr Produkt oder die CD bei kalten Temperaturen aufbewahrt wurden, kann Kondensation auftreten. Wenn Sie das Gerät bei kaltenTemperaturen transportiert haben, warten Sie mit der Inbetriebnahme circa 2 Stunden, bis das Gerät Raumtemperatur erreicht hat.

5. Die in diesem Produkt verwendeten Batterien enthalten umweltschädliche Chemikalien. Entsorgen Sie die Batterien nicht im Hausmüll. Entsorgen Sie Batterien niemals in einem Feuer. Schließen Sie die Batterien nicht kurz, zerlegen und überhitzen Sie sie nicht. ACHTUNG: Bei unsachgemäßem Austausch von Batterien besteht Explosionsgefahr. Setzen Sie nur Batterien des gleichen oder eines gleichwertigen Typs ein.

INHALT

01 Überprüfen der Komponenten 6

02 Produktübersicht 7

Oberseite der Soundbar 7

Unteres Bedienfeld der Soundbar 8

03 Verwendung der Fernbedienung 9

Einlegen der Batterien vor der Verwendung der Fernbedienung (AAA-Batterien X 2) ____ 9

So verwenden Sie die Fernbedienung ____ 9

Verwenden der verborgenen Tasten (Tasten mit mehr als einer funktion) ____ 14

Ausgabe-spezifikationen für die unterschiedlichen sound-effekt-modi ____ 14

Anpassen der Soundbar-Lautstärke mit einer TV-Fernbedienung 15

04 Verbinden der Soundbar 16

Stromanschluss 16

05 Verwendung einer Kabelverbindung mit dem Fernseher 17

Verbindung mit einem optischen Kabel ____ 17

06 Verwendung einer drahtlosen Verbindung mit dem Fernseher 18

Verbindung per Bluetooth 18

07 Verbinden eines externen Geräts 20

Verbindung mit einem optischen Kabel ____ 20

08 Verbinden eines USB speichergeräts 21

09 Verbinden eines Mobilgeräts 23

Verbindung per Bluetooth 23

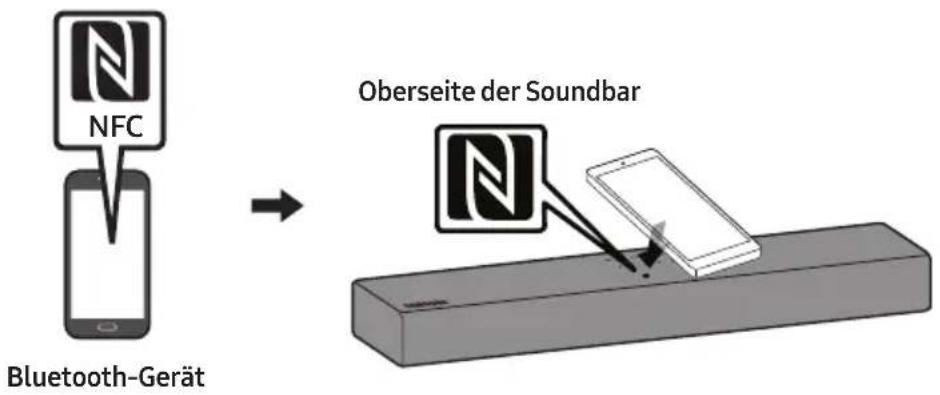

Verbinden einer Soundbar mit einem Mobilgerät per NFC-Funktion ____ 26

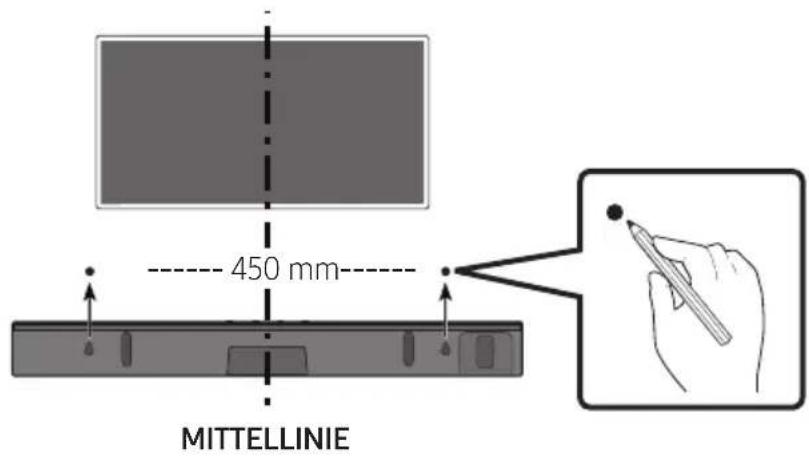

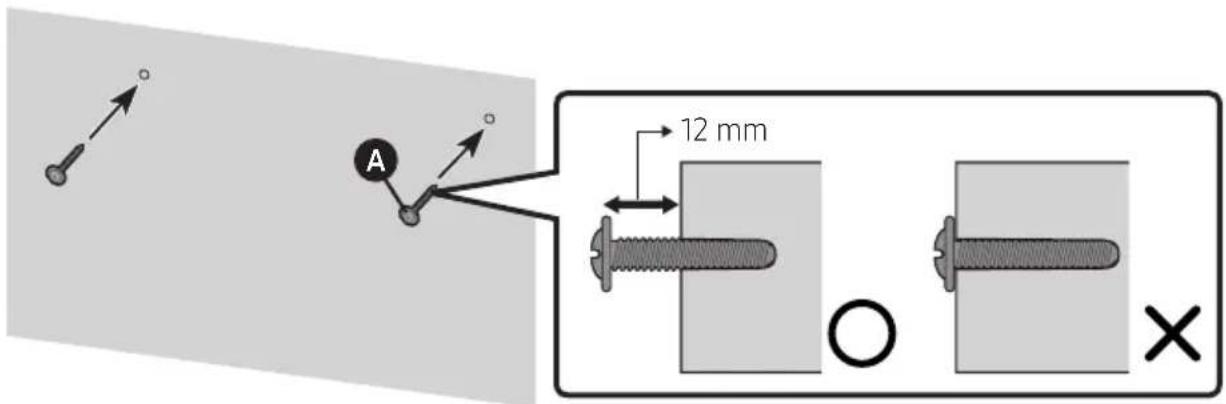

10 Installieren der Wandhalterung (Optional) 27

Vorsichtsmaßnahmen bei der Installation ____ 27

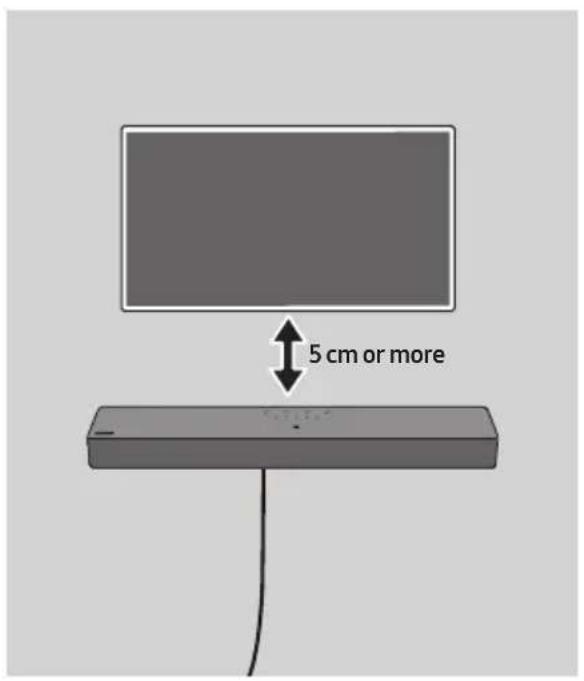

Komponenten für die Anbringung an der Wand ____ 27

11 Software-Update 30

Zurücksetzen ____ 31

12 Fehlerbehebung 32

13 Licence 33

14 Bekanntmachung zu Open Source Lizenzen 34

15 Wichtige Hinweise zum Kundendienst 34

16 Spezifikationen und Leitfaden 35

Technische daten 35

01 ÜBERPRÜFEN DER KOMPONENTEN

Soundbar-Fernbedienung / Batterien

• Weitere Informationen zur Stromversorgung und zum Stromverbrauch finden Sie auf dem Aufkleber am Gerät. (Aufkleber: Unterer Teil des Soundbar-Hauptgeräts)
• Um zusätzliche Komponenten oder optionale Kabel zu erwerben, wenden Sie sich an ein Servicezentrum oder den Kundendienst von Samsung.
• Design und technische Daten können sich ohne vorherige Ankündigung ändern.
• Das Aussehen des Zubehörs kann leicht von den obigen Abbildungen abweichen.

02 PRODUKTÜBERSICHT

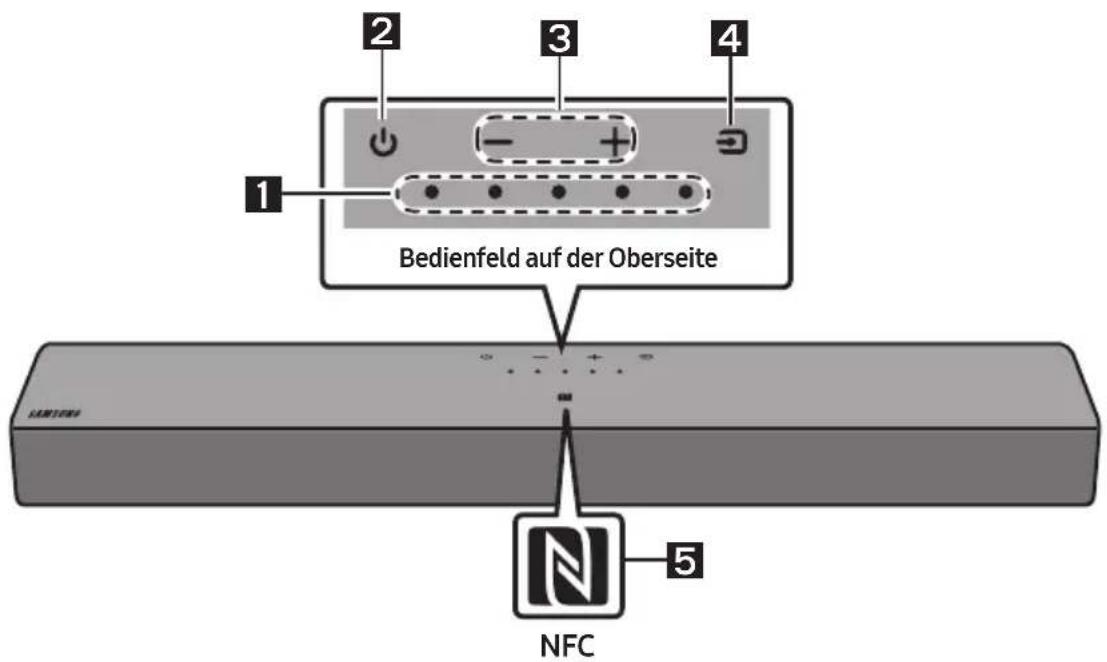

Oberseite der Soundbar

1	LED-Anzeige	Die LED-Anzeige blinkt, leuchtet oder wechselt die Farbe, je nach dem aktuellem Modus oder Status der Soundbar. Die Farbe der LED-Anzeige und die Anzahl der Leuchten zeigen den aktiven Modus wie unten beschrieben an.
		Weiße LED	Weiße LED	Mehrfarbige LED	Weiße LED	Weiße LED
		Die mehrfarbige LED wechselt je nach Modus oder Status zu Weiß, Zyan, Grün, Rot, Gelb, Orange, Lila und Blau.
2	Strom Schaltet den Strom ein und aus.
3	Lautstärke Stellt die Lautstärke ein.

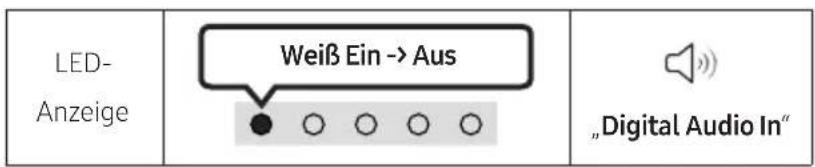

4	Quelle	Drücken Sie die Taste (Quelle), um den Modus zu wechseln. Jedes Mal, wenn Sie den Modus ändern, leuchtet die LED weiß auf und erlischt dann.
		LED-Anzeige
			„Digital Audio In“	„Bluetooth“, „USB“

5

NFC-Logo

Sie können Ihre Bluetooth-Verbindung aktivieren, indem Sie Ihr Telefon im NFC-Erkennungsbereich auf der Soundbar platzieren.

• Wenn Sie das Netzkabel einstecken, beginnt die Ein/Aus-Taste in 4 bis 6 Sekunden zu funktionieren.
• Wenn Sie dieses Gerät einschalten, gibt es eine Verzögerung von 4 bis 5 Sekunden, bevor es einen Ton wiedergibt.
• Wenn Sie Töne sowohl aus dem Fernseher als auch der Soundbar hören, gehen Sie zum Menü Einstellung für den Ton des Fernsehers und wechseln Sie den Lautsprecher des Fernsehers auf Ext. Lautsprecher.

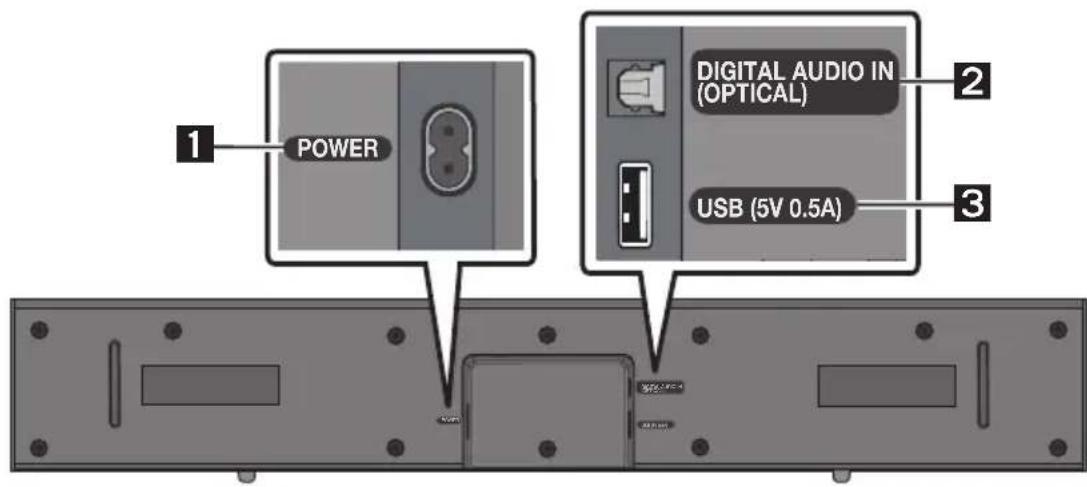

Unteres Bedienfeld der Soundbar

1	POWERSchließen Sie das Wechselstromnetzkabel der Soundbar an.
2	DIGITAL AUDIO IN (OPTICAL)Anschluss an den digitalen (optischen) Ausgang eines externen Gerätes.

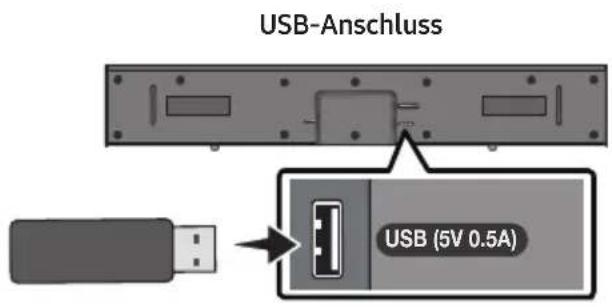

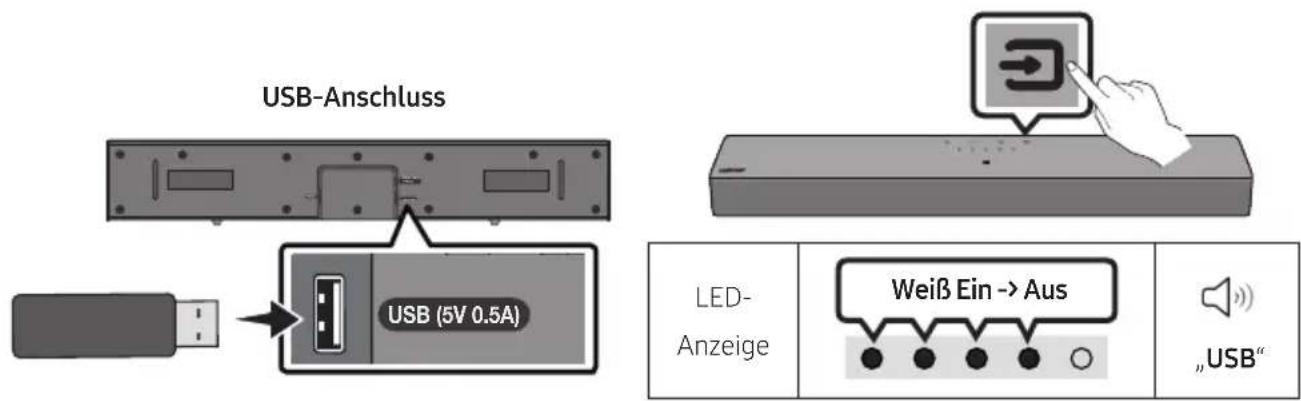

3	USB (5V 0.5A)Hier ein USB-Gerät anschließen, um Musikdateien auf dem USB-Gerät über die Soundbar wiederzugeben.

- Schließen Sie dieses Gerät oder andere Geräteteile nicht an eine AC-Steckdose an, bis alle Anschlüsse zwischen den Teilen hergestellt sind.

03 VERWENDUNG DER FERNBEDIENUNG

Einlegen der Batterien vor der Verwendung der Fernbedienung (AAA-Batterien X 2)

Schieben Sie die rückseitige Abdeckung in Pfeilrichtung, bis sie vollständig entfernt ist. Legen Sie 2 AAA Batterien (1,5 V) mit der richtigen Ausrichtung ein. Schieben Sie die rückseitige Abdeckung wieder vollständig zurück.

So verwenden Sie die Fernbedienung

1

Strom

Schaltet die Soundbar ein und aus.

• Auto Power Down-Funktion

In folgenden Situationen wird das Gerät automatisch ausgeschaltet:

- Im Modus „Digital Audio In“ / “Bluetooth“ / „USB“, wenn es 18 Minuten lang kein Audiosignal gibt.

2

(Quelle)

Drücken Sie hier, um eine quelle, die mit der Soundbar verbunden ist, auszuwählen.

3

(Stummschaltung)

Drücken Sie die Taste (Stummschaltung), um den Strom stumm zu schalten. Drücken Sie sie erneut, um den Ton wieder einzuschalten.

Lautstärke

Drücken Sie die Taste nach oben oder unten, um die Lautstärke einzustellen.

LED-Anzeige

Lautstärke höher

Lautstärke niedriger

CH LEVEL

Sie können durch Drücken der Taste die Lautstärke jedes Lautsprechers anpassen.

LED-Anzeige
	„Centre Level“

(Soundsteuerung)

Sie können durch Drücken der Taste die Audiofunktion festlegen. Die gewünschte Option kann mit den Tasten Oben/Unten eingestellt werden. Bei jedem Wechsel des Modus blinkt die mehrfarbige LED weiß.

LED-Anzeige
	„Sync“ → „Night mode“ → „Voice enhancement“

• Wenn das Video auf dem Fernseher und der Ton von der Soundbar nicht synchron sind, wählen Sie „Sync“ in der Klangsteuerung aus und stellen Sie dann mit den Oben/Unten-Tasten die tonverzögerung auf 0\~300 Millisekunden ein. (Nicht verfügbar im „USB“- oder „Bluetooth“-Modus.)
• „Sync“ wird nur bei einigen Funktionen unterstützt.
• „Night mode“ ist für die Nutzung in der Nacht optimiert. Die Einstellungen sind so optimiert, dass die Lautstärke verringert wird aber die Dialoge deutlich bleiben.
• „Voice enhancement“ erleichtert das Hören von gesprochenen Dialogen in Film und Fernsehen.

	7 Band EQ
	Drücken und halten Sie die Taste(Soundsteuerung) auf der Fernbedienung ca. 5 Sekunden lang gedrückt.		Mit den Tasten Links/Rechts kann jede auf eine Einstellung zwischen -6 und +6 angepasst werden.
		„150Hz“	„150Hz“ → „300Hz“ → „600Hz“ → „1.2kHz“ → „2.5kHz“ → „5kHz“ → „10kHz“

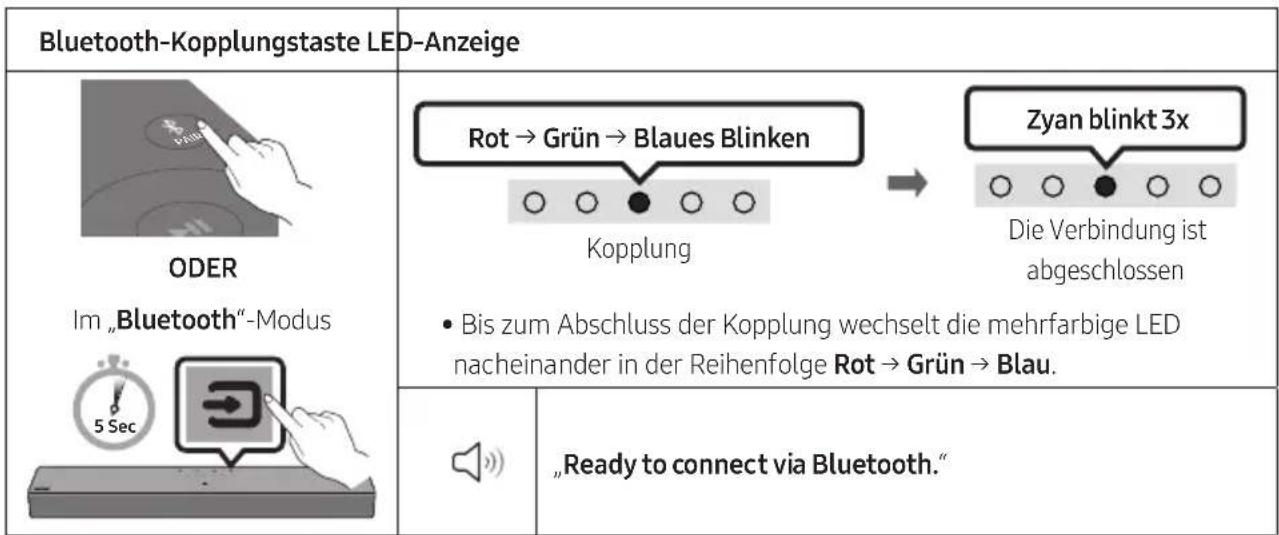

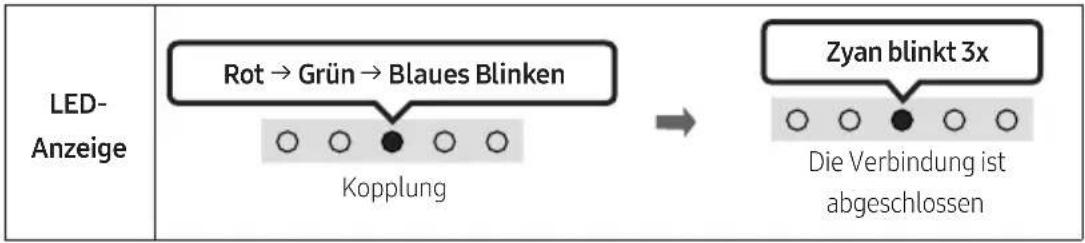

7	Bluetooth PAIRSchalten Sie die Soundbar in den Bluetooth-Kopplungs-Modus.Wenn Sie die Taste drücken, ändert sich die LED-Anzeige wie unten dargestellt.Bis zum Abschluss der Kopplung wechselt die mehrfarbige LED nacheinander in der Reihenfolge Rot → Grün → Blau.
8	▶II (Wiedergabe / Pause)Sie können die Musik auch durch Drücken der Taste im Modus „USB“ wiedergeben oder pausieren.
9	Oben/Unten/Links/RechtsDrücken Sie Oben/Unten/Links/Rechts auf der Taste, um Funktionen auszuwählen oder einzustellen.WiederholenZum Verwenden der Wiederholungsfunktion im „USB“-Modus drücken Sie die Oben-Taste.Musiktitel überspringenDrücken Sie die Taste Rechts, um die nächste Musikdatei auszuwählen. Drücken Sie die Taste Links, um die vorherige Musikdatei auszuwählen.
10	i (Info)Wenn diese Taste gedrückt wird, werden die Informationen für jeden Modus angezeigt. (Siehe Seite 7.)

7

Bluetooth PAIR

8

▶II (Wiedergabe / Pause)

9

Oben/Unten/Links/Rechts

10

i(Info)

11

SOUND MODE

Sie können durch Drücken der Taste den gewünschten Audiomodus auswählen. Bei jedem Wechsel des Modus blinkt die mehrfarbige LED weiß. (Der Tonmodus kann je nach TV-Modell unterschiedlich sein.)

LED-Anzeige
	„Surround Sound“ → „Standard“

- Surround Sound

Liefert ein größeres Klangfeld als der Standard.

- Standard

Gibt den Originalton aus.

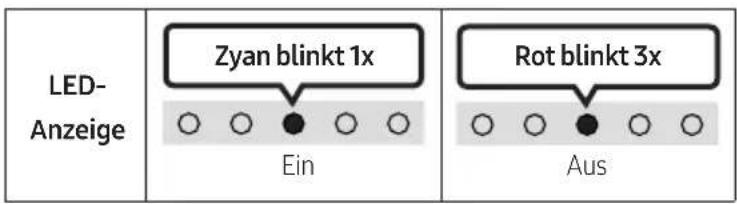

- Bluetooth Power Ein/Aus

Mit dieser Funktion schaltet sich die Soundbar automatisch ein, wenn sie eine Verbindungsanfrage von einem zuvor verbundenen Fernseher oder Bluetooth-Gerät erhält. Diese Einstellung ist standardmäßig eingeschaltet.

- Halten Sie die Taste SOUND MODE für mindestens 5 Sekunden gedrückt, um die Bluetooth Power-Funktion auszuschalten.

• DRC (Dynamic Range Control) Ein/Aus

DRC-Funktion (Dynamic Range Control) auf Dolby Digital-Tracks anwenden. Halten Sie bei eingeschalteter Soundbar die Taste SOUND MODE länger als 5 Sekunden gedrückt, um die DRC-Funktion (Dynamic Range Control) zu aktivieren bzw. zu deaktivieren. Bei aktivierter DRC-Funktion wird lauter Ton verringert. (Der Ton kann verzerrt sein.)

Taste SOUND MODE LED-Anzeige
	Ein (Standard)	Aus
DRC Ein/Aus Umschalten Ein → Aus

12

WOOFER (BASS)-LAUTSTÄRKE

Drücken Sie die Taste nach oben oder unten, um die Basslautstärke auf -6 bis +6 einzustellen. Um die Lautstärkestufe des Tieftöner (Bass) auf 0 (Standard) einzustellen, drücken Sie die Taste. (Subwoofer ist nicht enthalten.)

13

TONE CONTROL

Sie können durch Drücken der Taste die Lautstärke des Höhen- und Basstons anpassen. Die gewünschte Option kann mit den Tasten Oben/Unten eingestellt werden. (Diese Funktion ist in allen Tonmodi außer dem Modus „Standard“ verfügbar.)

LED-Anzeige
	„Treble“ → „Bass“

Verwenden der verborgenen Tasten (Tasten mit mehr als einer funktion)

Verborgene Taste		Referenzseite
Fernbedienungstaste Funktion
WOOFER (Oben)	TV-Fernbedienung Ein/Aus	Seite 15
Links	Automatische TV-Verbindung Ein/Aus	Seite 19
(Soundsteuerung)	7 Band EQ Seite 11
SOUND MODE	DRC Ein/Aus Seite 12
	Bluetooth Power Ein/Aus Seite 12

Ausgabe-spezifikationen für die unterschiedlichen sound-effekt-modi

Effekt Eingang Ausgang
Surround Sound	2.0 Kanal 2.0 Kanal
	5.1 Kanal 2.0 Kanal
Standard	2.0 Kanal 2.0 Kanal
	5.1 Kanal 2.0 Kanal

Anpassen der Soundbar-Lautstärke mit einer TV-Fernbedienung

Passen Sie die Soundbar-Lautstärke mit der TV-Fernbedienung an.

• Diese Funktion kann nur mit IR-Fernbedienungen verwendet werden. Bluetooth-Fernbedienungen (Fernbedienungen, bei denen eine Kopplung notwendig ist) werden nicht unterstützt.
• Stellen Sie den Lautsprecher des Fernsehers auf Ext. Lautsprecher, um diese Funktion zu verwenden.
• Diese Funktion wird von den folgenden Herstellern unterstützt: Samsung, VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA

TV-Fernbedienung Ein/Aus

1. Schalten Sie die Soundbar aus.
2. Halten Sie die WOOFER-Taste 5 Sekunden lang gedrückt.

Jedes Mal, wenn Sie die WOOFER-Taste nach oben drücken und für mindestens 5 Sekunden gedrückt halten, ändert sich der Modus in der folgenden Reihenfolge: „Off-TV Remote“

(Standardmodus), „Samsung-TV Remote“, „All-TV Remote“.

Der Status der LED-Anzeige ändert sich, wie nachfolgend gezeigt, bei jedem Wechseln des Modus.

Fernbedienungstaste LED-Anzeige Status
		„Off-TV Remote“(Standardmodus)	Die TV-Fernbedienung deaktivieren.
		„Samsung-TV Remote“	Die IR-Fernbedienung eines Samsung-TVs aktivieren.
		„All-TV Remote“	Die IR-Fernbedienung des Fernsehers eines Drittanbieters aktivieren.

04 VERBINDEN DER SOUNDBAR

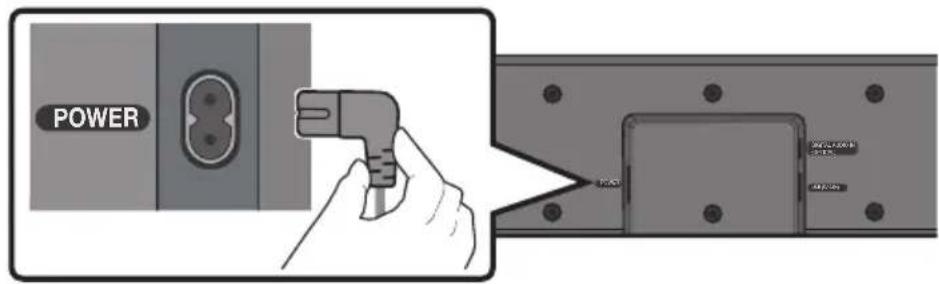

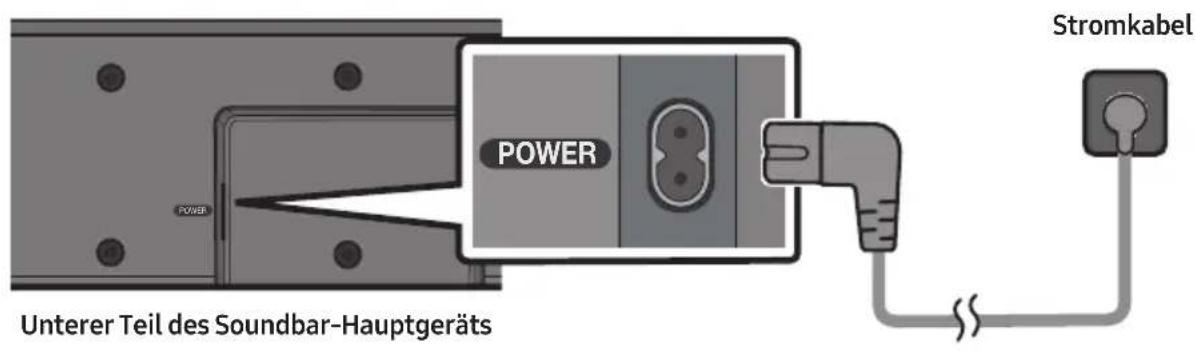

Stromanschluss

Verwenden Sie die Stromkomponenten, um die Soundbar in der folgenden Reihenfolge an das Stromnetz anzuschließen:

- Weitere Informationen zur benötigten Stromversorgung und zum Stromverbrauch finden Sie auf dem Aufkleber am Gerät. (Aufkleber: Unterer Teil des Soundbar-Hauptgeräts)

1. Schließen Sie das Stromkabel an die Soundbar an.
2. Schließen Sie das Stromkabel an eine Steckdose an.

HINWEIS

- Wenn Sie das Stromkabel beim Einschalten des Geräts aus- und wieder einstecken, schaltet sich die Soundbar automatisch ein.

05 VERWENDUNG EINER KABELVERBINDUNG MIT DEM FERNSEHER

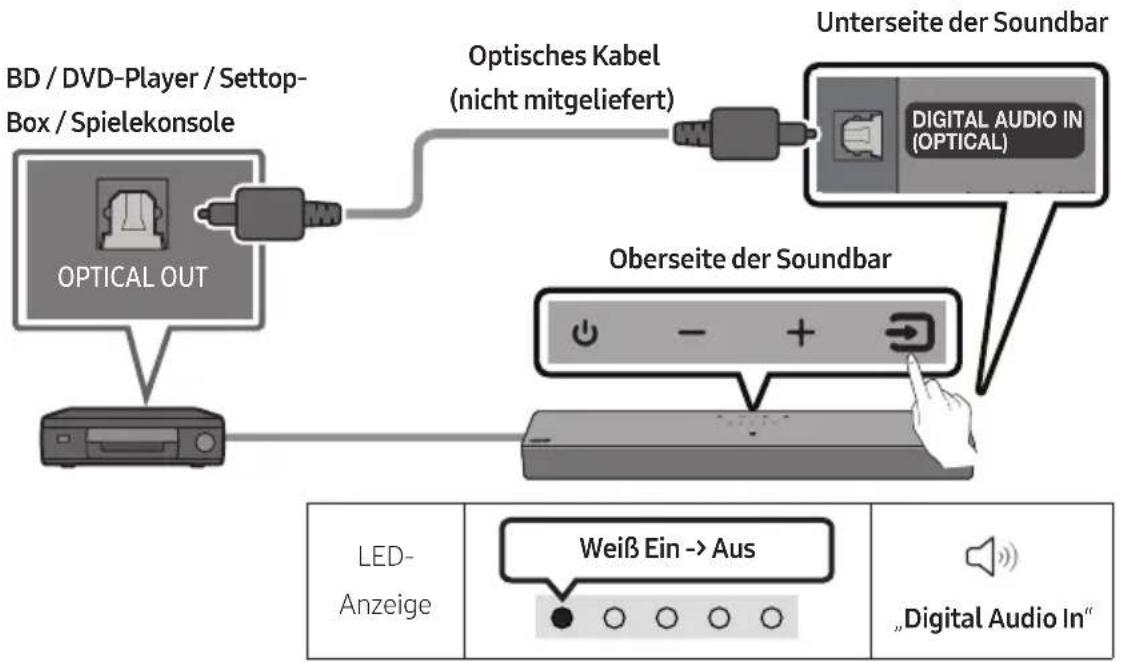

Verbindung mit einem optischen Kabel

Checkliste vor dem Verbinden

- Wenn Sie ein optisches Kabel verwenden und die Anschlüsse über Abdeckungen verfügen, müssen Sie die Abdeckungen unbedingt entfernen.

1. Schalten Sie Fernseher und Soundbar aus und verbinden Sie den Anschluss DIGITAL AUDIO IN (OPTICAL) an der Soundbar und den OPTICAL-Ausgangsanschluss am Fernseher mit dem optischen Kabel (nicht mitgeliefert), wie in der Abbildung gezeigt.
2. Schalten Sie die Soundbar und den Fernseher ein.
3. Drücken Sie die Taste (Quelle) auf dem Bedienfeld der Oberseite oder auf der Fernbedienung und wählen Sie dann den „Digital Audio In“-Modus aus.
4. Der Ton des Fernsehers wird über die Soundbar ausgegeben.

06 VERWENDUNG EINER DRAHTLOSEN VERBINDUNG MIT DEM FERNSEHER

Verbindung per Bluetooth

Wenn ein Samsung-TV über Bluetooth verbunden ist, können Sie Stereoton ohne störende Verkabelung hören.

• Es kann nur ein Samsung-TV gleichzeitig verbunden werden.
• Es kann ein Samsung-TV mit Bluetooth-Unterstützung angeschlossen werden. Prüfen Sie die Spezifikation Ihres Fernsehgeräts.

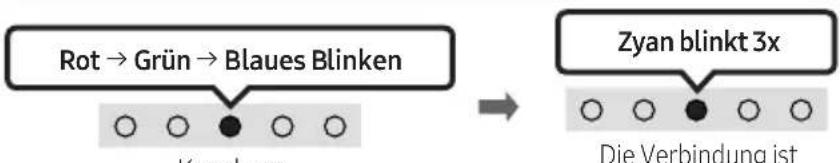

Die erste Verbindung

1. Drücken Sie die Taste ✝ PAIR auf der Fernbedienung der Soundbar oder drücken Sie die Taste (Quelle) auf dem oberen Steuerungsbereich der Soundbar, um den „Bluetooth“-Modus auszuwählen.

1. Bluetooth-Modus am Samsung-TV auswählen.

(z.B. Home (☐) → Menü → Einstellung (☒) → Alle Einstellungen (☒) → Ton → Tonausgabe → Bluetooth-Lautsprecherliste → [AV]Soundbar C4-Series (Bluetooth))

1. Wählen Sie „[AV]Soundbar C4-Series“ aus der Liste auf dem Fernsehbildschirm aus.

Eine verfügbare Soundbar wird mit „Muss gekoppelt werden“ oder „Gekoppelt“ auf der Liste der Bluetooth-Geräte angezeigt. Um den Samsung-TV mit der Soundbar zu verbinden, wählen Sie die Meldung aus und stellen Sie dann eine Verbindung her.

1. Sie können jetzt den Ton des Samsung-TV über die Soundbar hören.

- Wenn es ein Verbindungsprotokoll zwischen der Soundbar und dem Samsung-Fernseher gibt, wird die Soundbar automatisch verbunden, indem ihr Modus zu „Bluetooth“ gewechselt wird.

Falls das Gerät nicht verbunden werden kann

• Falls Sie in der Liste mit Lautsprechern am Samsung-TV eine vorhandene Soundbar (z.B. [AV]Soundbar C4-Series) haben, löschen Sie diese.
  • Wiederholen Sie dann die Schritte 1 bis 3.

Trennen der Soundbar vom Samsung-TV

Drücken Sie die Taste ➞ (Quelle) auf dem Bedienfeld der Oberseite oder auf der Fernbedienung, um einen anderen Modus als „Bluetooth“ auszuwählen.

- Das Trennen dauert einige Zeit, denn der Samsung-TV muss eine Antwort von der Soundbar erhalten. (Die erforderliche Zeit kann je nach dem Modell des Samsung-TV unterschiedlich sein.)

Automatische TV-Verbindung Ein/Aus

Um die automatische Bluetooth-Verbindung zwischen der Soundbar und dem Fernsehgerät aufzuheben, drücken Sie die Taste Links an der Fernbedienung für 5 Sekunden, wenn sich die Soundbar im Status „Bluetooth Ready“ befindet. (Einschalten → Ausschalten)

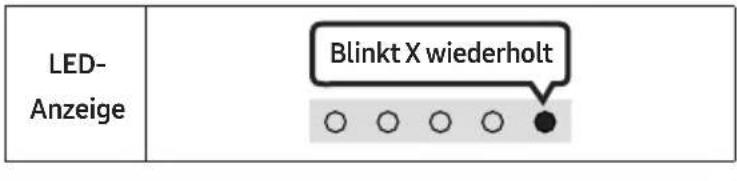

Taste „Links“ LED-Anzeige
	Ein (Standard)	Aus
Bluetooth Ready	Umschalten Ein → Aus

Hinweise zur Bluetooth-Verbindung

• Suchen Sie ein neues Gerät im Umkreis von 1 m, um eine Verbindung per Bluetooth-Kommunikation herzustellen.
• Wenn Sie bei der Verbindung mit einem Bluetooth-Gerät nach einem PIN-Code gefragt werden, geben Sie <0000> ein.
  • Die Soundbar schaltet sich nach 18 Minuten im Bereitschaftszustand automatisch aus.
• Die Soundbar führt die Bluetooth-Suche oder -Verbindung unter den folgenden Umständen möglicherweise nicht korrekt aus:

- Wenn rund um die Soundbar ein starkes elektrisches Feld vorhanden ist.

- Wenn mehrere Bluetooth-Geräte gleichzeitig mit der Soundbar gekoppelt sind.

- Wenn rund um die Soundbar ein starkes elektrisches Feld vorhanden ist. - Wenn mehrere Bluetooth-Geräte gleichzeitig mit der Soundbar gekoppelt sind.

- Wenn das Bluetooth-Gerät ausgeschaltet ist, nicht an seinem Platz ist oder Fehlfunktionen aufweist.

- Elektronische Geräte können Funkstörungen verursachen. Elektromagnetische Wellen erzeugende Geräte müssen vom Soundbar-Hauptgerät ferngehalten werden - z. B. Mikrowellen, WLAN-Geräte etc.

07 VERBINDEN EINES EXTERNEN GERÄTS

Verbindung mit einem optischen Kabel

1. Schalten Sie das externe Gerät und die Soundbar aus und verbinden Sie den Anschluss DIGITAL AUDIO IN (OPTICAL) an der Soundbar und den OPTICAL-Ausgangsanschluss am externen Gerät mit dem optischen Kabel (nicht mitgeliefert), wie in der Abbildung gezeigt.
2. Schalten Sie die Soundbar und das externe Gerät ein.
3. Wählen Sie den „Digital Audio In“-Modus aus, indem Sie die Taste → (Quelle) auf dem Bedienfeld der Oberseite oder auf der Fernbedienung drücken.
4. Der Ton des externen Geräts wird über die Soundbar ausgegeben.

08 VERBINDEN EINES USB SPEICHERGERÄTS

Sie können Musikdateien, die sich auf Speichergeräten befinden, über die Soundbar wiedergeben.

1. Verbinden Sie das USB-Gerät mit dem USB-Anschluss an der Unterseite des Geräts.
2. Drücken Sie die Taste → (Quelle) auf dem oberen Steuerungsbereich oder auf der Fernbedienung und wählen Sie dann den „USB“-Modus aus.
3. Musikdateien vom Speichergerät über die Soundbar wiedergeben.

- Die Soundbar wird automatisch ausgeschaltet (Auto Power Down), wenn länger als 18 Minuten kein USB-Gerät angeschlossen wurde.

Kompatibilitätsliste

Verlängerung Codec	Samplingrate Bitrate
*.mp3 MPEG1 Layer2	32kHz ~ 48kHz 32 ~ 320kbps
	MPEG1 Layer3 32kHz ~ 48kHz 32 ~ 320kbps
	MPEG2 Layer3 16kHz ~ 24kHz 8 ~ 160kbps
	MPEG2.5 Layer3 8kHz ~ 12kHz 8 ~ 160kbps
*.wma WMA7/8/9 32kHz ~ 48kHz 32 ~ 320kbps
*.aac *.m4a	A AC-LC (MPEG2/MPEG4 Nur Audio)	32kHz ~ 48kHz 32 ~ 320kbps
*.wav	LPCM	32kHz ~ 192kHz	1024 ~ 9216kbps
*.flac	FLAC	32kHz ~ 192kHz	162 ~ 8100kbps

• Sind zu viele Ordner (ungefähr 200) und Dateien (ungefähr 2000) auf dem USB-Gerät gespeichert, kann es einige Zeit dauern, bis die Soundbar auf die Dateien zugreifen und diese abspielen kann.
• Die Soundbar unterstützt nur USB-Geräte mit den Dateisystemen FAT16 (\~2 GB), FAT32 (\~2 TB) oder NTFS (\~2 TB).

09 VERBINDEN EINES MOBILGERÄTS

Verbindung per Bluetooth

Wenn ein Mobilgerät über Bluetooth verbunden ist, können Sie Stereoton ohne störende Verkabelung hören.

- Wenn Sie ein gekoppeltes Bluetooth-Gerät mit der ausgeschalteten Soundbar verbinden, schaltet sich die Soundbar automatisch ein.

Mobilgerät

Die erste Verbindung

- Achten Sie beim Verbinden mit einem neuen Bluetooth-Gerät darauf, dass sich das Gerät innerhalb einer Entfernung von 1 m befindet.

1. Drücken Sie die Taste ✝ PAIR auf der Fernbedienung der Soundbar oder drücken Sie die Taste (Quelle) auf dem oberen Steuerungsbereich der Soundbar, um den „Bluetooth“-Modus auszuwählen.

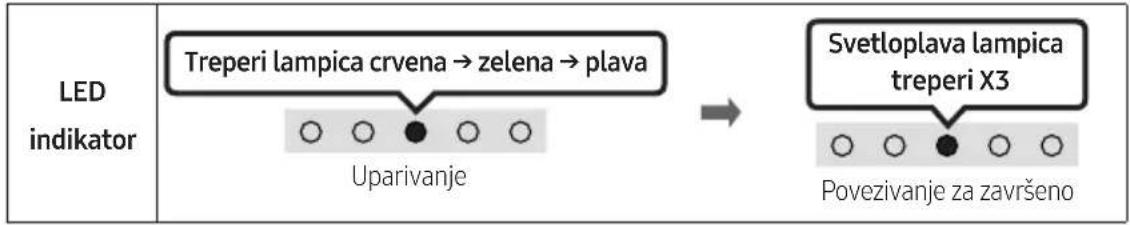

Bluetooth-Kopplungstaste LED-Anzeige
ODERIm „Bluetooth“-Modus	Kopplung abgeschlossenBis zum Abschluss der Kopplung wechselt die mehrfarbige LED nacheinander in der Reihenfolge Rot → Grün → Blau.
	„Ready to connect via Bluetooth.“

1. Wählen Sie an Ihrem Gerät in der angezeigten Geräteliste „[AV]Samsung Soundbar C4-Series“.
2. Spielen Sie Musikdateien von dem über Bluetooth verbundenen Gerät über die Soundbar ab.

Falls das Gerät nicht verbunden werden kann

• Falls Sie in der Liste mit Lautsprechern auf dem Mobilgerät eine vorhandene Soundbar (z.B. „[AV]Samsung Soundbar C4-Series“) haben, löschen Sie diese.
  • Wiederholen Sie die Schritte 1 und 2.

Hinweise zur Bluetooth-Verbindung

• Suchen Sie ein neues Gerät im Umkreis von 1 m, um eine Verbindung per Bluetooth-Kommunikation herzustellen.
• Wenn Sie bei der Verbindung mit einem Bluetooth-Gerät nach einem PIN-Code gefragt werden, geben Sie <0000> ein.
  • Die Soundbar schaltet sich nach 18 Minuten im Bereitschaftszustand automatisch aus.

• Die Soundbar führt die Bluetooth-Suche oder -Verbindung unter den folgenden Umständen möglicherweise nicht korrekt aus:

• Wenn rund um die Soundbar ein starkes elektrisches Feld vorhanden ist.

• Wenn mehrere Bluetooth-Geräte gleichzeitig mit der Soundbar gekoppelt sind.

- Wenn das Bluetooth-Gerät ausgeschaltet ist, nicht an seinem Platz ist oder Fehlfunktionen aufweist.

- Elektronische Geräte können Funkstörungen verursachen. Elektromagnetische Wellen erzeugende Geräte müssen vom Soundbar-Hauptgerät ferngehalten werden - z. B. Mikrowellen, WLAN-Geräte etc.

• Die Soundbar unterstützt SBC-Daten (44,1kHz, 48kHz).

- Schließen Sie nur ein Bluetooth-Gerät an, das die A2DP (AV)-Funktion unterstützt.

- Sie können die Soundbar nicht mit einem Bluetooth-Gerät verbinden, das nur die HF-Funktion (Freisprechen) unterstützt.

- Wenn Sie die Soundbar an ein Bluetooth-Gerät anschließen, platzieren Sie beide so nahe wie möglich beieinander.

- Je weiter die Soundbar und das Bluetooth-Gerät voneinander entfernt sind, desto geringer wird die Klangqualität. Die Bluetooth-Verbindung kann unterbrochen werden, wenn sich die Geräte außerhalb der effektiven Reichweite befinden.

- Die Bluetooth-Verbindung funktioniert möglicherweise nicht wie beabsichtigt in Gebieten mit schlechtem Empfang.

- Ein Bluetooth-Gerät kann unter den folgenden Bedingungen Rauschen oder Fehlfunktionen aufweisen:

- Wenn der Körper in Kontakt mit dem Signal-Sender/Empfänger am Bluetooth-Gerät oder an der Soundbar ist

– In Ecken oder wenn sich in der Nähe ein Hindernis wie eine Wand oder eine Trennwand befindet, an dem elektrische Änderungen auftreten können.

- Bei Exposition gegenüber Funkstörungen durch andere Produkte, die auf den gleichen Frequenzbereichen arbeiten, wie medizinische Geräte, Mikrowellenherde und WLAN-Geräte.

- Hindernisse wie Türen und Wände können die Klangqualität auch dann beeinträchtigen, wenn sich die Geräte im effektiven Bereich befinden.

- Beachten Sie, dass Ihre Soundbar während der Verwendung der Bluetooth-Option nicht mit anderen Bluetooth-Geräten gekoppelt werden kann.

- Dieses Drahtlosgerät kann während des Betriebs elektrische Störungen verursachen.

Bluetooth Power Ein/Aus

Wenn die Funktion das Gerät über Bluetooth Power Ein aktiviert und der Soundbar ausgeschaltet ist und ein Bluetooth-Gerät, mit dem bereits zuvor eine Verbindung mit dem Soundbar hergestellt wurde, versucht, eine Verbindung mit dem Soundbar herzustellen, schaltet sich der Soundbar automatisch ein.

1. Halten Sie die Taste SOUND MODE mindestens 5 Sekunden gedrückt, während die Soundbar eingeschaltet ist.
2. Die mehrfarbige LED-Anzeige auf der Soundbar blinkt in der Farbe „Zyan“.

Taste SOUND MODE LED-Anzeige
	Ein (Standard)	Aus
Bluetooth PowerEin/Aus	Umschalten Ein → Aus

Das Bluetooth-Gerät von der Soundbar trennen

Sie können die Verbindung zwischen dem Bluetooth-Gerät und Soundbar trennen. Die Anleitung hierzu finden Sie in der Bedienungsanleitung des Bluetooth-Geräts.

• Verbindung zum Soundbar wird getrennt.
• Ist die Soundbar vom Bluetooth-Gerät getrennt, blinkt die mehrfarbige LED-Verbindungsanzeige an der Soundbar dreimal „Rot“.

Trennen der Soundbar vom Bluetooth-Gerät

Drücken Sie die Taste → (Quelle) auf dem Bedienfeld der Oberseite oder auf der Fernbedienung, um einen anderen Modus als „Bluetooth“ auszuwählen.

- Das Trennen dauert einige Zeit, da das Bluetooth-Gerät ein Antwortsignal von der Soundbar empfangen muss. (Die Zeit zum Trennen kann je nach Bluetooth-Gerät unterschiedlich sein)

Verbinden einer Soundbar mit einem Mobilgerät per NFC-Funktion

Platzieren Sie Ihr mobiles Gerät im NFC-Erkennungsbereich auf der Soundbar.

HINWEISE

• Vergewissern Sie sich, dass auf Ihrem mobilen Gerät die NFC-Funktion eingeschaltet und der Bildschirm aktiv ist.
• Die Bluetooth-Verbindung ist nicht verfügbar, wenn sich das NFC des Mobilgeräts im Kartenemulationsmodus befindet.
• Falls sie beim Verbinden mit einem Bluetooth-Gerät nach einem PIN-Code gefragt werden, geben Sie <0000> ein.
  • Die Soundbar schaltet sich nach 18 Minuten im Bereitschaftszustand automatisch aus.
• Die Soundbar könnte unter den folgenden Umständen die Bluetooth-Suche oder -Verbindung eventuell nicht korrekt ausführen:

- Wenn die Soundbar von einem starken elektrischen Feld umgeben ist.

- Falls mehrere Bluetooth-Geräte gleichzeitig mit der Soundbar gekoppelt werden.

- Wenn das Bluetooth-Gerät ausgeschaltet ist, sich nicht an der richtigen Stelle befindet oder nicht funktioniert.

- Elektronische Geräte können Funkstörungen verursachen. Elektromagnetische Wellen erzeugende Geräte müssen vom Soundbar-Hauptgerät ferngehalten werden - z. B. Mikrowellen, WLAN-Geräte etc.

- Der Soundbar unterstützt SBC data (44,1kHz, 48kHz).

- Nur an ein Bluetooth-Gerät anschließen, das die A2DP (AV) Funktion unterstützt.

- Es kann keine Verbindungen zwischen dem Soundbar und Bluetooth-Geräten hergestellt werden, die nur die HF (Hands Free) Funktion unterstützen.

- Nachdem Sie eine Verbindung zwischen der Soundbar und einem Bluetooth-Gerät hergestellt haben, wird durch Auswahl von „[AV]Samsung Soundbar C4-Series“ aus der Liste der gefundenen Geräte die Soundbar automatisch in den „Bluetooth“-Modus umgeschaltet.

- Ist nur verfügbar, wenn der Soundbar in der Liste der verbundenen Geräte des Bluetooth-Geräts aufgelistet ist. (Es muss zuvor mindestens einmal eine Verbindung zwischen dem Soundbar und dem Bluetooth-Gerät hergestellt worden sein.)

- Die Soundbar kann nicht mit einem anderen Bluetooth-Gerät gekoppelt werden, wenn sie sich bereits im Bluetooth-Modus befindet und mit einem Bluetooth-Gerät gekoppelt ist.

10 INSTALLIEREN DER WANDHALTERUNG (OPTIONAL)

Vorsichtsmaßnahmen bei der Installation

• Die Installation darf nur an einer vertikalen Wand erfolgen.
- Installieren Sie nicht an einem Ort mit hohen Temperaturen oder hoher Luftfeuchtigkeit.
- Prüfen Sie, ob die Wand stark genug ist, um das Gewicht des Produkts zu tragen. Wenn nicht, verstärken Sie die Wand oder wählen Sie einen anderen Installationsort.
- Kaufen und verwenden Sie die Befestigungsschrauben oder Dübel, die für die Art Ihrer Wand geeignet sind (Gipsplatte, Eisenplatte, Holz, etc.). Wenn möglich befestigen Sie die Stützschrauben an Wandpfosten.
- Kaufen Sie Wandmontageschrauben entsprechend der Art und Dicke der Wand, an der Sie die Soundbar befestigen möchten.

– Durchmesser: M4

- Länge: 40 mm oder länger empfohlen.

- Schließen Sie die Kabel vom Gerät an die externen Geräte an, bevor Sie die Soundbar an der Wand installieren.

- Vergewissern Sie sich, dass das Gerät ausgeschaltet und von der Stromquelle getrennt ist, bevor Sie es installieren. Andernfalls kann es zu einem elektrischen Schlag kommen.

Komponenten für die Anbringung an der Wand

Für die Montage an Betonwänden (nicht mitgeliefert)

HINWEIS

- Für die Montage an anderen Arten von Wänden werden unterschiedliche Schrauben benötigt.

1.

HINWEISE

- Falls Ihr Fernseher an der Wand installiert ist, installieren Sie die Soundbar 5 cm oder mehr unterhalb Ihres Fernsehers. - Verwenden Sie einen Bleistift, um die Positionen der Löcher zu markieren.

2.

WICHTIGER HINWEIS

– Die hier gezeigte Anbringungsmethode gilt für Wände aus BETON. Anbringungsmethoden unterscheiden sich je nach Wandart. Zum Montieren an einer Trockenwand empfehlen wir dringend, eine Schraubenstütze in die darunterliegenden Holzständer hineinzubohren.

3.

4.

5.

- Halterungen für die Wandmontage sind auf der Rückseite der Soundbar integriert.

ACHTUNG

• Drücken Sie die Soundbar mit genügend Kraft nach unten, um sie an der Wand zu befestigen. Falls die Soundbar nicht fest an der Wand befestigt ist, könnte sie sich versehentlich lösen und zu Personenschäden führen.
• Stoßen Sie die Soundbar nicht an und vermeiden Sie einen Aufprall (insbesondere von unten). Der Aufprall könnte die Soundbar von der Wand lösen und zu Verletzungen führen.

11 SOFTWARE- UPDATE

Wichtig: Behalten Sie nach dem Upgrade die ursprünglichen Einstellungen bei.

1. Verbinden Sie einen USB-Speicherstick mit dem USB-Anschluss Ihres Computers.
   Wichtig: Vergewissern Sie sich, dass keine Musikdateien auf dem USB-Speicherstick-Laufwerk vorhanden sind. Dies kann zu einem Fehlschlagen des Firmware-Updates führen.
2. Wechseln Sie zu (samsung.com) → wählen Sie Modell eingeben aus und geben Sie das Modell Ihrer Soundbar ein. Wählen Sie die Handbücher und Downloads aus und landen Sie die neueste Software-Datei herunter.
3. Speichern Sie die heruntergeladene Software auf dem USB-Speicherstick und wählen Sie „Hier extrahieren“ aus, um den Ordner zu entpacken.

4. Schalten Sie die Soundbar aus und schließen Sie den USB-Stick mit dem Software-Update an den USB-Anschluss an.

5. Schließen Sie das USB-Kabel an der Soundbar an und wechseln zur USB-Quelle. Die Software wird automatisch aktualisiert und das Update wird innerhalb von 2 Minuten abgeschlossen. Während des Update-Vorgangs beginnen die 5 LEDs in einer Schleife zu blinken und leuchten dann hellweiß. Danach blinken die 5 LEDs wieder in einer Schleife. Wenn das Update abgeschlossen ist, blinkt die cyanfarbige Anzeige 3-mal und die Soundbar wird automatisch neu gestartet.

- Dieses Produkt verfügt über eine DUAL-BOOT-Funktion. Wenn die Firmware nicht aktualisiert werden kann, können Sie sie erneut aktualisieren.

Falls keine LED-Blinkfolge angezeigt wird

1. Schalten Sie die Soundbar aus, trennen Sie das Speichergerät mit den Update-Dateien und verbinden Sie es anschließend erneut mit dem USB-Anschluss der Soundbar.
2. Ziehen Sie das Stromkabel der Soundbar ab, schließen Sie es erneut an und schalten Sie dann die Soundbar ein.

HINWEISE

• Das Aktualisieren der Firmware funktioniert gegebenenfalls nicht richtig, wenn von der Soundbar unterstützte Audiodateien auf dem Speichergerät gespeichert sind.
• Unterbrechen Sie während des Aktualisierungsprozesses nicht die Stromversorgung und entfernen Sie nicht den USB-Speicher. Wenn die Aktualisierung der Firmware abgeschlossen ist, wird das Hauptgerät automatisch ausgeschaltet.
• Behalten Sie nach dem Upgrade die ursprünglichen Einstellungen bei. (einschließlich Lautstärke, Tonfeld usw.)

- Wenn das Firmware-Update abgeschlossen ist, wird die Soundbar automatisch eingeschaltet und die Sprachbenutzeroberfläche wird wiedergegeben. Wenn das Software-Update fehlschlägt, prüfen Sie, ob der USB-Speicher defekt ist.

• Benutzer von Mac OS sollten als USB-Format MS-DOS (FAT) verwenden.
• Abhängig vom Hersteller des Speichergeräts ist eine Aktualisierung über USB gegebenenfalls nicht verfügbar.

Zurücksetzen

Drücken Sie bei eingeschalteter Soundbar gleichzeitig die Tasten – + (Lautstärke) an dem Gehäuse für mindestens 5 Sekunden. Die LED-Anzeige ändert sich wie folgt dargestellt und dann wird die Soundbar zurückgesetzt.

! ACHTUNG

- Alle Einstellungen der Soundbar werden zurückgesetzt. Achten Sie darauf, dies nur auszuführen, wenn das Zurücksetzen erforderlich ist.

12 FEHLERBEHEBUNG

Überprüfen Sie Folgendes, bevor Sie den Kundendienst informieren.

Die Soundbar lässt sich nicht einschalten.

→Überprüfen Sie, ob das Stromkabel der Soundbar korrekt in die Steckdose eingesteckt ist.

Die Soundbar funktioniert unregelmäßig.

→Nachdem Sie das Stromkabel entfernt haben setzen Sie es erneut ein.
→ Schalten Sie das externe Gerät aus und wieder ein und versuchen Sie es erneut.
→Wenn kein Signal vorhanden ist, schaltet sich die Soundbar nach einer bestimmten Zeitspanne automatisch aus. Schalten Sie die Stromversorgung ein. (Siehe Seite 9.)

Fernbedienung funktioniert nicht.

→Zeigen Sie mit der Fernbedienung direkt auf die Soundbar.
→Ersetzen Sie die Batterien durch neue.

Die Soundbar gibt keinen Ton aus.

→Die Lautstärke der Soundbar ist zu gering oder stummgeschaltet. Passen Sie die Lautstärke an.
→Wenn ein externes Gerät (STB, Bluetooth-Gerät, Mobilgerät usw.) angeschlossen ist, passen Sie die Lautstärke des externen Geräts an.
→Wählen Sie für die Tonausgabe des Fernsehgeräts die Soundbar aus. (Samsung-TV: Start (→Menü → Einstellung (→Alle Einstellungen (
→ Ton → Tonausgabe → Soundbar wählen)
→Die Kabelverbindung mit der Soundbar könnte lose sein. Trennen Sie das Kabel und schließen Sie es erneut an.
→ Entfernen Sie das Netzkabel vollständig, schließen Sie es erneut an und schalten Sie die Stromversorgung ein.
→Initialisieren Sie das Produkt und versuchen Sie es erneut. (Siehe Seite 31.)

Die Soundbar lässt sich nicht über Bluetooth verbinden.

→Wechseln Sie beim Verbinden eines neuen Geräts für die Verbindung zur Bluetooth-Kopplung. (Drücken Sie die Taste ✝ PAIR
auf der Fernbedienung oder drücken Sie die Taste ➞ (Quelle) am Gehäuse mindestens 5 Sekunden lang.)
→Wenn die Soundbar mit einem anderen Gerät verbunden ist, trennen Sie das Gerät zuerst, um das Gerät zu wechseln.
→Stellen Sie die Verbindung wieder her, nachdem Sie die Bluetooth-Lautsprecherliste des zu verbindenden Geräts entfernt haben. (Samsung-TV: Start
(→Menü →Einstellung ( )Alle Einstellungen ( →Ton →Tonausgabe → Bluetooth-Lautsprecherliste)
→Entfernen Sie den Netzstecker und versuchen Sie es dann erneut.
→Initialisieren Sie das Produkt und versuchen Sie es erneut. (Siehe Seite 31.)

Bei einer Bluetooth-Verbindung verschwindet der Ton.

→Wenn Ihr über Bluetooth verbundenes Gerät sich zu weit von der Soundbar entfernt, kann der Ton verschwinden. Bewegen Sie das Gerät näher an die Soundbar heran.
→Wenn ein Teil Ihres Körpers mit dem Bluetooth-Sender/Empfänger in Kontakt kommt oder wenn das Produkt auf Möbeln aus Metall installiert wird, kann der Ton verschwinden. Überprüfen Sie die Installationsumgebung und die Einsatzbedingungen.

Die Soundbar schaltet sich nicht automatisch mit dem TV ein.

→Wenn Sie die Soundbar während des Fernsehens ausschalten, wird die Synchronisation der Stromversorgung mit dem TV-Gerät deaktiviert. Schalten Sie das TV-Gerät und die Soundbar mit der TV-Fernbedienung aus.

13 LICENCE

Dolby AUDIO

Zum Senden von Anfragen und Anliegen betreffend Open Source kontaktieren Sie

Samsung Open Source

(http://opensource.samsung.com)

15 WICHTIGE HINWEISE ZUM KUNDENDIENST

• Die Abbildungen in dieser Anleitung dienen nur als Referenz und können sich vom aktuellen Produkt unterscheiden.
- Es kann eine Gebühr erhoben werden, wenn:

(a) Ein Techniker auf Ihre Anfrage bestellt wird und am Gerät kein Defekt vorliegt (z. B. weil Sie diese Bedienungsanleitung nicht gelesen haben).

(b) Sie das Gerät in einer Reparaturwerkstatt abgegeben haben und am Gerät kein Defekt vorliegt (z. B. weil Sie diese Bedienungsanleitung nicht gelesen haben).

- Die Höhe dieser Gebühr wird Ihnen mitgeteilt, bevor irgendwelche Arbeiten durchgeführt werden oder der Hausbesuch erfolgt.

16 SPEZIFIKATIONEN UND LEITFADEN

Technische daten

Modellname HW-C400 / HW-C410
USB 5V/0,5A
Gewicht 2,0 kg
Abmessungen (B × H × T) 641,0 x 66,5 x 107,0 mm
Betriebstemperatur +5°C bis +35°C
Zulässige Luftfeuchtigkeit 10 % ~ 75 %
VERSTÄRKERNennausgangsleistung	20W x 2
Unterstützte Wiedergabeformate	LPCM 2ch, Dolby AudioTM(unterstützt Dolby® Digital), DTS
Gesamtstromverbrauch im Bereitschaftszustand (W)	0,5W
BluetoothAnschlussdeaktivierungsmethode	Halten Sie die Taste SOUND MODE für mindestens 5 Sekunden gedrückt, um die Bluetooth Power-Funktion auszuschalten.

HINWEISE

• Samsung Electronics Co., Ltd behält sich das Recht auf unangekündigte Änderungen vor.
• Gewicht und Abmessungen können von den Angaben abweichen.

- Hiermit erklärt Samsung, dass diese Radioausstattung der Direktive 2014/53/EU und den relevanten gesetzlichen Anforderungen von Großbritannien konform ist. Der vollständige Text der Konformitätserklärung ist unter folgender Internetadresse verfügbar: http://www.samsung.com navigieren Sie dort zu „Support“ und geben Sie den Modellnamen ein. Dieses Gerät kann in allen Ländern in der EU und in Großbritannien verwendet werden.

• AUSGANGSLEISTUNG DES DRAHTLOSGERÄTS

RF max. Transmitterleistung

100mW bei 2,4GHz - 2,4835GHz

(Gilt für Länder mit Abfalltrennsystemen)

Die Kennzeichnung auf der Batterie bzw. auf der dazugehörigen Dokumentation oder Verpackung gibt an, dass die Batterie zu diesem Produkt nach seiner Lebensdauer nicht zusammen mit dem normalen Haushaltsmüll entsorgt werden darf. Wenn die Batterie mit den chemischen Symbolen Hg, Cd oder Pb gekennzeichnet ist, liegt der Quecksilber-, Cadmium- oder Blei-Gehalt der Batterie über den in der EG-Richtlinie 2006/66 festgelegten Referenzwerten. Wenn Batterien nicht ordnungsgemäß entsorgt werden, können sie der menschlichen Gesundheit bzw. der Umwelt schaden.

Bitte helfen Sie, die natürlichen Ressourcen zu schützen und die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern, indem Sie die Batterien von anderen Abfällen getrennt über Ihr örtliches kostenloses Altbatterie- Rücknahmesystem entsorgen.

Korrekte Entsorgung von Altgeräten

Das Symbol der durchgestrichenen Abfalltonne auf Rädern auf einem Elektro- oder Elektronikgerät, der Verpackung, Gebrauchsanweisung oder dem Garantieschein weist darauf hin, dass das Elektro- oder Elektronikgerät nicht im unsortierten Siedlungsabfall (Hausmüll) entsorgt werden darf, sondern einer getrennten Sammlung zugeführt werden muss.

Sie sind verpflichtet, dieses Gerät und Zubehörteile einer vom Hausmüll getrennten Erfassung zuzuführen. Altbatterien und Altakkumulatoren, die nicht vom Altgerät umschlossen sind, sowie Lampen, die zerstörungsfrei aus dem Altgerät entnommen werden können, sind vor der Abgabe an einer Erfassungsstelle zerstörungsfrei vom Altgerät zu trennen.

Vertreiber von Elektro- oder Elektronikgeräten, einschließlich des Lebensmitteleinzel-, Fernabsatz- und Versandhandels, sind ab einer bestimmten Verkaufs-, Lager- bzw. Versandflächengröße gesetzlich grundsätzlich zur unentgeltlichen Rücknahme von Altgeräten verpflichtet, wenn Sie bei dem Vertreiber ein neues Gerät kaufen oder es sich um ein kleines Altgerät handelt, das bestimmte Maße nicht überschreitet. Nähere Informationen und Einzelheiten zu diesen Rücknahmemöglichkeiten und pflichten erhalten Sie von dem jeweiligen Vertreiber.

Endnutzer einschließlich privater Nutzer wenden sich an ihren öffentlich-rechtlichen Entsorgungsträger, um in Erfahrung zu bringen, wo sie das Altgerät für eine umweltfreundliche Entsorgung zurückgeben können. Gewerblichen Endnutzern stehen zusätzliche herstellerspezifische Möglichkeiten zur Rückgabe zur Verfügung, die sie direkt beim Hersteller erfragen können.

Bitte löschen Sie vor Abgabe an einer Erfassungsstelle selbstständig alle personenbezogenen Daten auf Ihrem Gerät.

Für Informationen über die Umweltverpflichtungen und produktspezifischen regulatorischen Verpflichtungen von Samsung wie z. B. REACH, WEEE, Batterien, besuchen Sie:

• Auto Power Down-funktionen

Effekt Ineffekt Uteffekt
Surround Sound	2.0 kanaler 2.0 kanaler
	5.1 kanaler 2.0 kanaler
Standard	2.0 kanaler 2.0 kanaler
	5.1 kanaler 2.0 kanaler

Effekt Inngang Utgang
Surround Sound	2.0 kanaler 2.0 kanaler
	5.1 kanaler 2.0 kanaler
Standard	2.0 kanaler 2.0 kanaler
	5.1 kanaler 2.0 kanaler

Justere Soundbar-volumet med en TV-fjernkontroll

Juster Soundbar-volumet med TV-ens fjernkontroll.

Ylös/Alas/Vasemmalle/Oikealle

i(Tiedot)

11

SOUND MODE

- Funktionen Auto Power Down

Effekt Input Output
Surround Sound	2.0 kanaler 2.0 kanaler
	5.1 kanaler 2.0 kanaler
Standard	2.0 kanaler 2.0 kanaler
	5.1 kanaler 2.0 kanaler

→ Indstill. ( Ⓞ → Alle indstillinger ( ) ➕ Lyd

→ Lydoutput → Vælg Soundbar)

(Glisati Activat → Dezactivat)

Butonul Stânga Indicator LED
	Activat (implicit)	Dezactivat
Bluetooth Ready	Comutare Activat → Dezactivat

„Surround Sound“ → „Standard“

- Surround Sound

Kontrolka LED
	„Sync“ → „Night mode“ → „Voice enhancement“

Kontrolka LED
	„Surround Sound“ → „Standard“

- Surround Sound

Kontrolka LED
	„Treble“ → „Bass“

LED indikator
	„Sync“ → „Night mode“ → „Voice enhancement“

• Ukoliko slika na televizoru i zvuk sa uređaja Soundbar nisu sinhronizovani, izaberite opciju „Sync“ u Kontroli zvuka i zatim podesite zakašnjenje zvuka na vrednost između 0 i 300 milisekundi pomoću dugmadi Nagore/Nadole. (Nije dostupno u režimima „USB“ ili „Bluetooth“.)
• „Sync“ je podržana samo za neke funkcije.
  „Night mode" je optimizovan za gledanje noću jer su postavke prilagođene tako da je jačina zvuka smanjena, a dijalog jasan.
• „Voice enhancement“ olakšava slušanje dijaloga u filmovima i TV emisijama.

	7-kanalni EQ
	Pritisnite i zadržite dugme (Kontrola zvuka)oko 5 sekundi.	Pomoću dugmeta Nalevo/Nadesno svako od njih se može podesiti na postavku od -6 do+6.
	„150Hz“	„150Hz“ → „300Hz“ → „600Hz“ → „1.2kHz“ → „2.5kHz“ → „5kHz“ → „10kHz“
7	Bluetooth PAIRPrebacuje Soundbar uređaj u režim za Bluetooth uparivanje.Kada pritisnete dugme, LED lampice se menjaju na način prikazan u nastavku.Dok se uparivanje ne završi, višebojna LED lampica naizmenično menja boje: Crvena → Zelena → Plava
8	I (Reprodukcija/Pauza)Pritiskom na ovo dugme takođe možete pokrenuti reprodukciju muzike ili je pauzirati u režimu „USB”.
9	Nagore/Nadole/Nalevo/NadesnoPritisnite dugme Nagore/Nadole/Nalevo/Nadesno da biste izabrali ili podesili funkcije.PonoviDa biste koristili funkciju Ponovi u režimu „USB“, pritisnite dugme Nagore.Preskoči muzičku datotekuPritisnite dugme Nadesno da biste izabrali sledeću muzičku datoteku.Pritisnite dugme Nalevo da biste izabrali prethodnu muzičku datoteku.
10	nformacije)Pritiskom na ovo dugme pojavljuju se informacije za svaki režim. (Pogledajte stranicu 7.)

11

SOUND MODE

Ako pritisnete dugme, moći ćete da odaberete željeni režim zvuka. Svaki put kada se menja režim, višebojna LED lampica treperi u beloj boji. (Režim zvuka može se razlikovati u zavisnosti od modela TV-a.)

LED indikator
	„Surround Sound“ → „Standard“

- Surround Sound
