| Tip de produs | Bară de sunet |
| Marcă | Samsung |
| Model | HW-C410 |
| Dimensiuni (L x H x A) | 641,0 x 66,5 x 107,0 mm |
| Greutate | 2,0 kg |
| Putere nominală de ieșire | 20 W x 2 |
| Alimentare | CA (tensiune rețea) |
| Consum în standby | 0,5 W |
| Formate audio acceptate | LPCM 2ch, Dolby Audio (Dolby Digital), DTS |
| Intrări audio | 1 x optică (Digital Audio In), 1 x USB (5V 0,5A) |
| Conectivitate fără fir | Bluetooth, NFC |
| Moduri sonore | Surround Sound, Standard |
| Egalizator | EQ 7 benzi (150 Hz - 10 kHz) |
| Funcții audio | Sync (decalaj audio 0-300 ms), Night mode, Voice enhancement, DRC |
| Subwoofer | Neinclus, reglabil de la -6 la +6 |
| Compatibilitate USB | FAT16, FAT32, NTFS ; fișiere MP3, WMA, AAC, WAV, FLAC |
| Montare pe perete | Posibilă (suport opțional, șuruburi M4) |
| Temperatură de funcționare | +5°C până la +35°C |
| Umiditate de funcționare | 10% până la 75% |
| Actualizare software | Prin USB |
Întrebări frecvente - HW-C410 SAMSUNG
Întrebările utilizatorilor despre HW-C410 SAMSUNG
0 întrebare despre acest aparat. Răspundeți la cele pe care le cunoașteți sau puneți-vă propria.
Pune o întrebare nouă despre acest aparat
Descărcați instrucțiunile pentru Bară de sunet în format PDF gratuit! Găsiți manualul dvs. HW-C410 - SAMSUNG și luați din nou în mână dispozitivul dvs. electronic. Pe această pagină sunt publicate toate documentele necesare pentru utilizarea dispozitivului dvs. HW-C410 mărcii SAMSUNG.
MANUAL DE UTILIZARE HW-C410 SAMSUNG

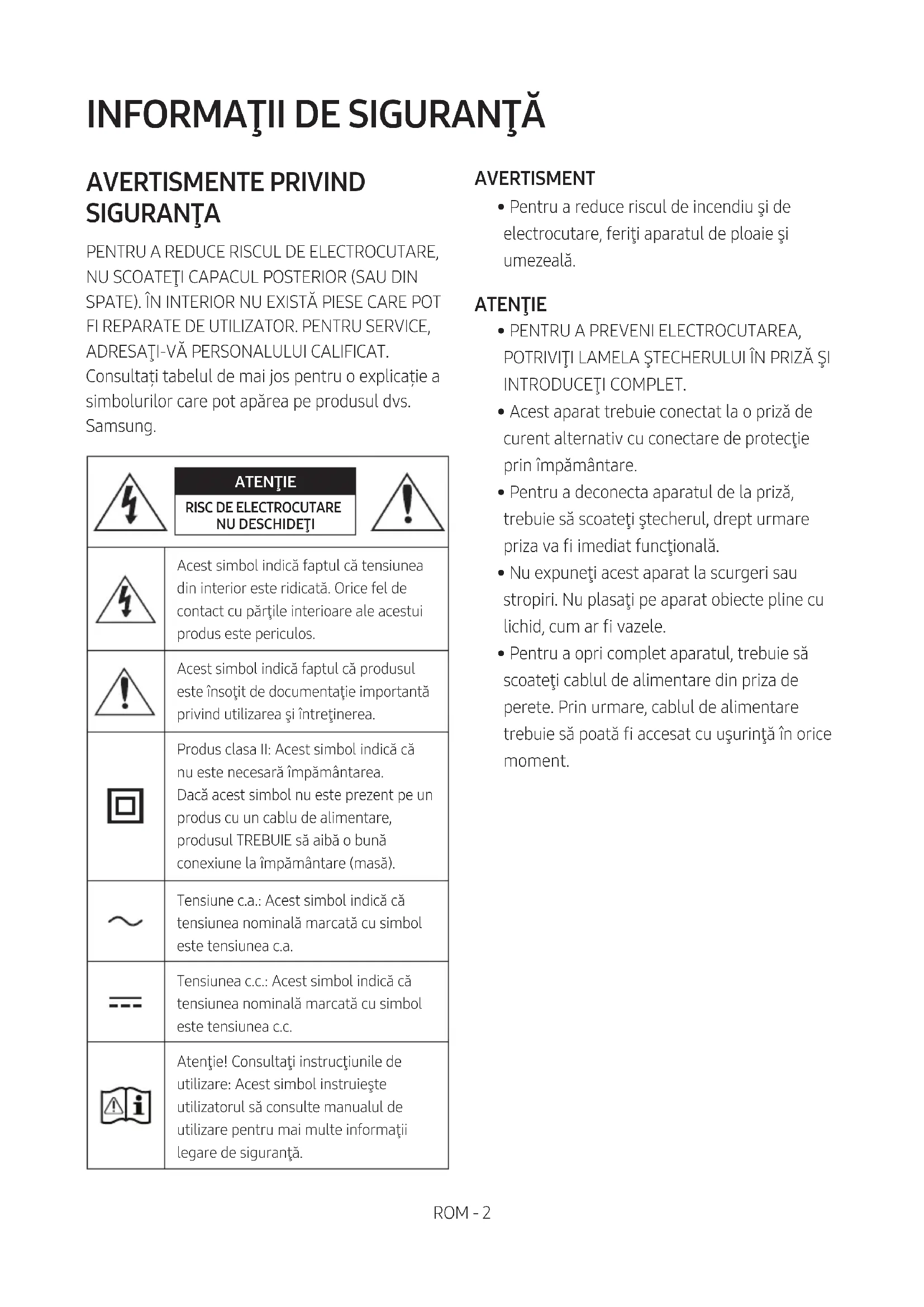

Consultați tabelul de mai jos pentru o explicație a simbolurilor care pot apărea pe produsul dvs. Samsung.
 | ATENTIERISC DE ELECTROCUTARENU DESCHIDEȚI |  |
 | Acest simbol indică faptul că tensiunea din interior este ridicată. Orice fel de contact cu părțile interioare ale acestui produs este periculos. | |
 | Acest simbol indică faptul că produsul este însoșit de documentație importantă privind utilizarea și întreținerea. | |
 | Produs clasa II: Acest simbol indică că nu este necesară împământarea.Dacă acest simbol nu este prezent pe un produs cu un cablu de alimentare, produsul TREBUIE să aibă o bună conexiune la împământare (masă). | |
 | Tensiune c.a.: Acest simbol indică că tensiunea nominală marcată cu simbol este tensiunea c.a. | |
 | Tensiunea c.c.: Acest simbol indică că tensiunea nominală marcată cu simbol este tensiunea c.c. | |
 | Atenție! Consultați instrucțiunile de utilizare: Acest simbol instruiește utilizatorul să consulte manualul de utilizare pentru mai multe informații legare de siguranță. | |
ATENTIE
AVERTISMENT
- Pentru a reduce riscul de incendiu și de electrocutare, feriți aparatul de ploaie și umezeală.
ATENTIE
- PENTRU A PREVENI ELECTROCUTAREA, POTRIVITI LAMELA STECHERULUI ÎN PRIZĂ ȘI INTRODUCEȚI COMPLET.
- Acest aparat trebuie conectat la o priză de curent alternativ cu conectare de protectie prin împământare.
- Pentru a deconecta aparatul de la priză, trebuie să scoateți ștecherul, drept urmare priza va fi imediat funcțională.
- Nu expuneti acest aparat la scurgeri sau stropiri. Nu plasați pe aparat obiecte pline cu lichid, cum ar fi vazele.
- Pentru a opri complet aparatul, trebuie să scoateți cablul de alimentare din priza de perete. Prin urmare, cablul de alimentare trebuie să poată fi accesat cu ușurință în orice moment.
PRECAUTII
- Asigurați-vă că sursa de alimentare cu c.a. din locuința dvs. respectă cerințele energetice menționate pe eticheta de identificare situată pe partea inferioară a produsului. Instalați unitatea în poziție orizontală sau pe un suport solid (mobilă), cu suficient spațiu în jur pentru ventilație 7\~10 cm. Asigurați-vă că fantele de ventilație nu sunt acoperite. Nu așezați unitatea pe amplificatoare sau pe alte echipamente care se pot încinge. Această unitate este destinată pentru utilizare continuă. Pentru a opri complet unitatea, deconectați cablul de alimentare de la priză. Deconectați unitatea de la priză dacă nu o utilizați mai mult timp.
- În timpul furtunilor cu descărcări electrice, scoateți ștecherul din priză. Creșterile de tensiune din cauza descărcărilor electrice pot duce la defectarea aparatului.
- Nu expuneți aparatul la acțiunea directă a razelor soarelui sau a altor surse de căldură. Aparatul se poate supraîncălzi și defecta.
-
Protejati aparatul de umiditate (de ex. vaze) și căldură excesivă (de ex. un șemineu) sau de echipamentele care creează câmpuri magnetice sau electronice puternice. Deconectați cablul de alimentare de la sursa de alimentare cu curent alternativ în cazul unei disfuncționalități. Aparatul nu este destinat utilizării industriale. Utilizați produsul doar în scopuri personale. Este posibil să se creeze condens, dacă aparatul sau discul au fost depozitate la temperaturi scăzute. Dacă transportați unitatea pe timpul iernii, așteptați aproximativ 2 ore înainte de utilizare, pentru ca unitatea să ajungă la temperatura camerei.
-
Bateriile utilizate pe acest produs conțin chimicale dăunătoare pentru mediul înconjurător. Nu aruncați bateriile împreună cu celelalte reziduuri menajere. Nu aruncați bateriile în foc. Nu scurtcircuitați, dezasamblati sau supraîncălziți bateriile.
ATENTIE : Există pericolul de explozie dacă bateria este înlocuită incorect. Înlocuți bateria cu una de același tip sau de un tip echivalent.
CONTINUT
01 Verificarea componentelor 6
02 Prezentarea generală a produsului 7
Panoul superior al sistemului Soundbar 7
Panoul inferior al sistemului Soundbar 8
03 Folosirea telecomenzii 9
Introducerea bateriilor înainte de utilizarea telecomenzii (2 baterii AAA) ____ 9
Cum se utilizează telecomanda ____ 9
Folosirea butoanelor ascunse (butoane cu mai multe funcții) ____ 14
Specificatiile de ieşire pentru diferite moduri de efecte de sunet ____ 14
Reglarea volumului sistemului Soundbar cu o telecomandă TV 15
04 Conectarea sistemului Soundbar 16
Conectarea la energie electrică 16
05 Utilizarea unei conexiuni cu fir la televizor 17
Conectarea cu un cablu optic ____ 17
06 Utilizarea unei conexiuni fără fir la televizor 18
Conectarea prin Bluetooth 18
07 Conectarea la un dispozitiv extern 20
Conectarea cu un cablu optic ____ 20

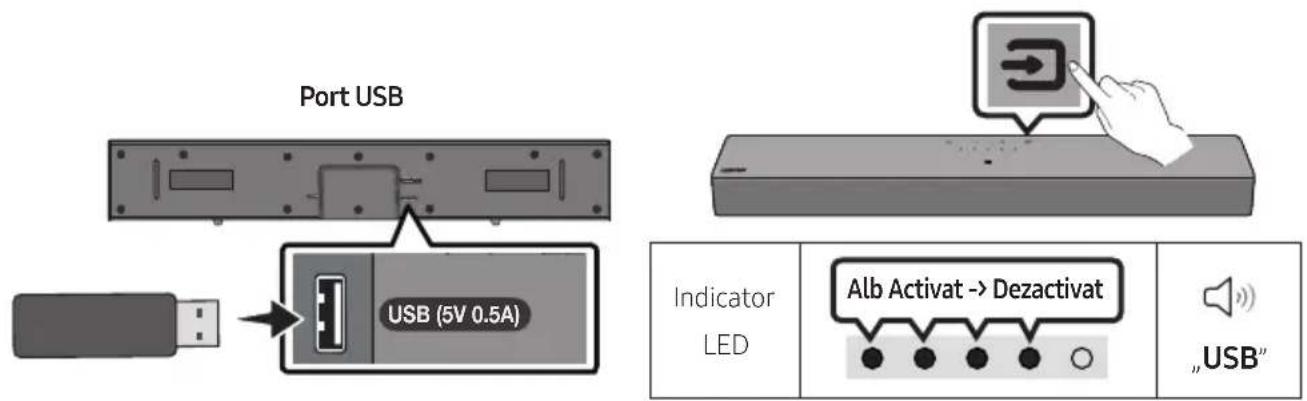

08 Conectarea unui dispositiv de stocare USB 21
09 Conectarea unui dispozitiv extern 23
Conectarea prin Bluetooth 23
Conectarea unui sistem Soundbar la un dispozitiv mobil prin intermediul funcției NFC ____ 26
10 Montarea suportului de perete (Optional) 27
Precauții pentru instalare ____ 27

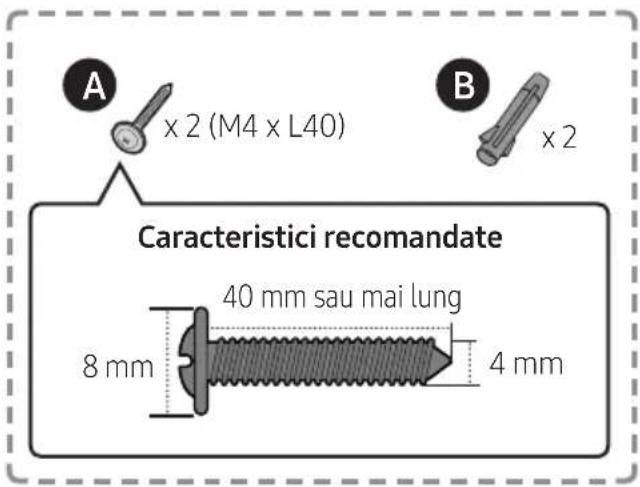

Componente pentru montarea pe perete ____ 27
11 Actualizare software 30
Resetare 31
12 Depanare 32
13 License 33
14 Notificare de licență open source 34
15 Notă importantă despre service 34
16 Specificații și sugestii 35
Specificații 35

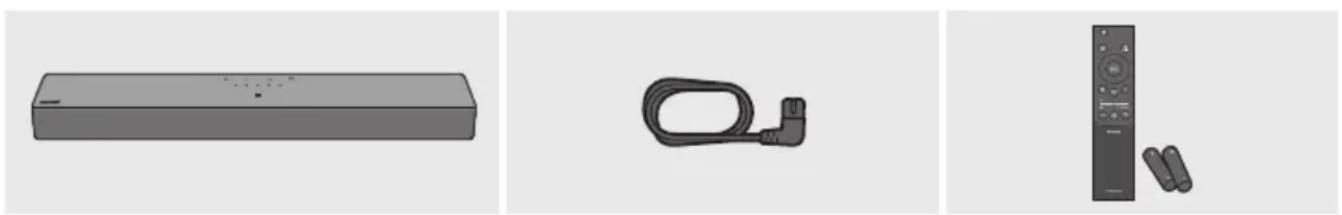

01 VERIFICAREA COMPONENTELOR
Unitate principală Soundbar Cablu de alimentare (Soundbar) Telecomandă/baterii pentru
sistemul Soundbar
- Pentru informații suplimentare despre alimentarea cu energie electrică și consum, consultați eticheta atașată produsului. (Etichetă: Partea inferioară a unității principale Soundbar)
- Pentru achiziționarea componentelor suplimentare sau a cablurilor opționale, contactați Centrul de service Samsung sau Centrul de asistență clienti Samsung.
- Designul și specificațiile pot fi modificate fără înștiințare prealabilă.
- Aspectul accesorilor poate diferi uşor de ilustrațiile de mai sus.
02 PREZENTAREA GENERALĂ A PRODUSULUI
Panoul superior al sistemului Soundbar
Panoul superior
NFC
Indicatorul LED clipește, luminează sau își schimbă culoarea în funcție de modul sau starea curentă a sistemului Soundbar.Culoarea indicatorului LED și numărul de lumini indică modul activ, după cum este descris mai jos.
1 Indicator LED
W LED alb
W LED alb
M LED multicolor
W LED alb
W LED alb
- LED-ul multicolor devine Alb, Turcoaz, Verde, Roşu, Galben, Portocaliu, Mov și Albastru, în funcție de mod sau de stare.
2 Alimentare Pornește și oprește sistemul.
3 Volum Reglează volumul.
- Apăsați butonul (Sursă) pentru a schimba modul. De fiecare dată când schimbați modul, LED-ul se aprinde în alb și apoi se oprește.
4 Sursă Indicator Alb Activat -> Dezactivat Alb Activat -> Dezactivat Alb Activat -> Dezactivat LED
„Digital Audio In“
„Bluetooth“
„USB”

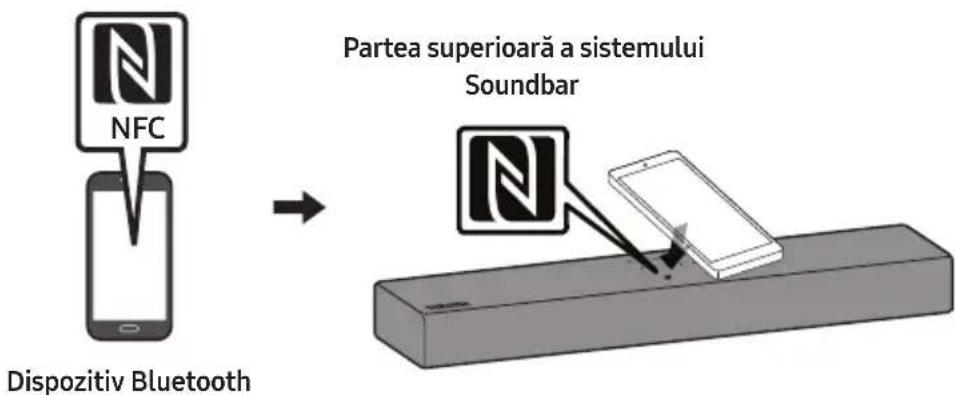

| 5 | Sigla NFC | Puteți activa conexiunea Bluetooth plasând telefonul în zona de detectare NFC a sistemului Soundbar. |
- Atunci când conectați cablul c.a., butonul de alimentare va începe să funcționeze în 4 până la 6 secunde.
- Atunci când porniți această unitate, va exista o întârziere de 4 până la 5 secunde înainte ca aceasta să emită sunete.
- Dacă auziți sunete atât de la TV, cât și de la Soundbar, accesați meniul Setări pentru sunetul televizorului și setați boxele televizorului la Difuzor extern.

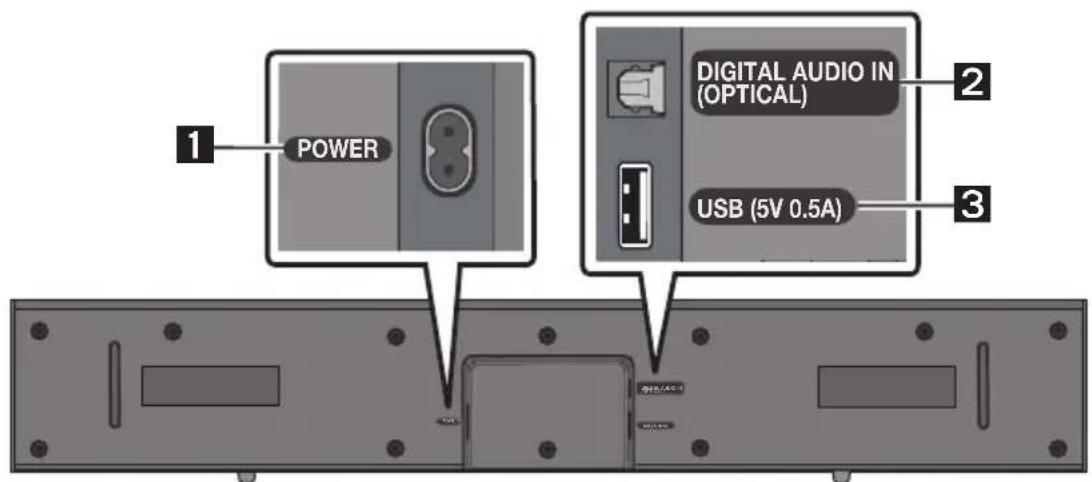

Panoul inferior al sistemului Soundbar
| 1 | POWERConectați cablul de alimentare c.a. al dispozitivului Soundbar. |
| 2 | DIGITAL AUDIO IN (OPTICAL)Conectați ieșirea (optică) digitală a unui dispozitiv extern. |

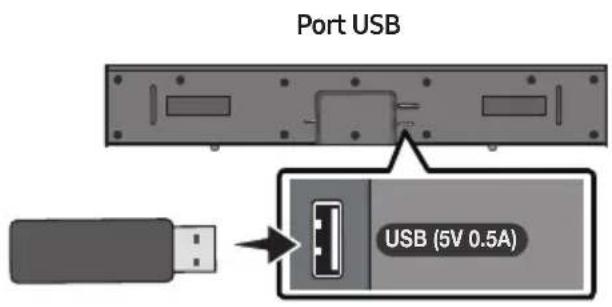

| 3 | USB (5V 0.5A)Conectați un dispozitiv cu port USB pentru a reda fișierele audio de pe dispozitivul cu port USB prin sistemul Soundbar. |
- Nu conectați această unitate sau alte componente la o priză c.a. până la finalizarea conexiunilor dintre componente.
03 FOLOSIREA TELECOMENZII
Introducerea bateriilor înainte de utilizarea telecomenzii (2 baterii AAA)
Glisați capacul posterior în direcția săgeții până când iese complet. Introduceți două baterii AAA (1,5 V), orientate corect. Glisați capacul posterior înapoi în poziție.

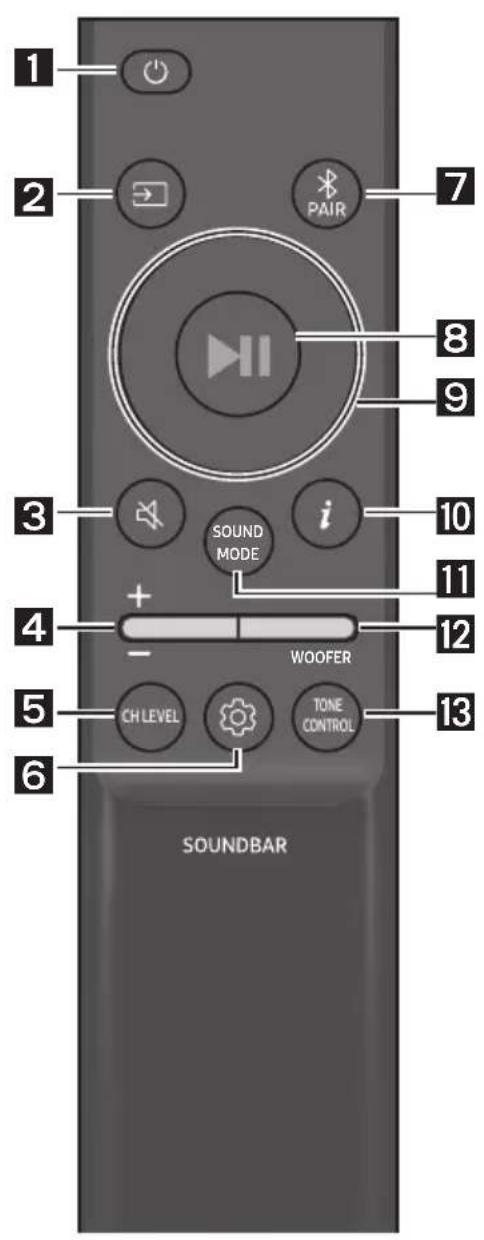

Cum se utilizează telecomanda
1
Alimentare
Pornește și oprește sistemul Soundbar.
- Functia Auto Power Down
Unitatea se opreşte automat în următoarele situații:
- În modul „Digital Audio In” / „Bluetooth” / „USB” dacă nu există semnal audio timp de 18 minute.
2
→ (Sursă)
Apăsați pentru a selecta o sursă conectată la Soundbar.
3

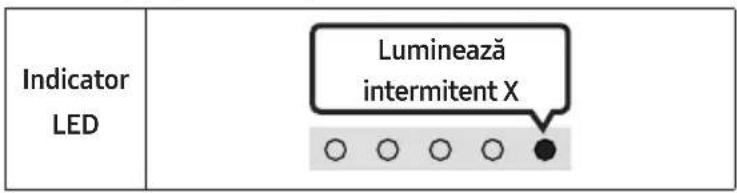

(Anularea sunetului)
Apăsați butonul (Anularea sunetului) pentru a dezactiva sunetul. Apăsați-l din nou pentru a-l reactiva.
Apăsați butonul în sus sau în jos pentru a regla volumul.
| Indicator LED |  Crestere volum |  Reducere volum |
CH LEVEL
Apăsând butonul, puteți regla volumul fiecărui difuzor.
(Controlul sunetului)
Apăsând butonul, puteți seta funcția audio. Elementul dorit poate fi ajustat folosind butoanele Sus/Jos. De fiecare dată când se schimbă modul, LED-ul multicolor luminează intermitent în alb.
- Dacă semnalul video de pe televizor și semnalul audio de la sistemul Soundbar nu sunt sincronizate, selectați „Sync” în Controlul sunetului, iar apoi setați decalajul audio între 0 și 300 milisecunde cu ajutorul butoanelor Sus/Jos. (Opțiunea nu este disponibilă în modul „USB” sau „Bluetooth”).
- Optiunea „Sync” este disponibilă numai pentru anumite funcții.
- „Night mode" este optimizat pentru vizionarea în timpul nopții, având setările reglate pentru a reduce volumul, dar păstrând dialogul clar.
„Voice enhancement” îmbunătățește audiția dialogurilor în filme și la televizor.
| EQ 7 benzi | |||
 Apăsați și îneți apăsat butonul (Controlul sunetului) timp de aproximativ 5 secunde pentru a regla sunetul pentru fiecare bandă de frecvență. Se pot selecta 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz și 10 kHz prin folosirea butoanelor Stânga/Dreapta și fiecare se poate regla la o setare cuprinsă între -6 și +6 folosind butoanele Sus/Jos. (Asigurați-vă că ați setat în modul „Standard”). | |||
| „150Hz” | „150Hz” → „300Hz” → „600Hz” → „1.2kHz” → „2.5kHz” → „5kHz” → „10kHz” | ||
| 7 | Bluetooth PAIRComutați sistemul Soundbar la modul de asociere Bluetooth.Când apăsați butonul, afișajul LED se modifică după cum este indicat mai jos.Până când se finalizează asocierea, LED-ul multicolor se schimbă în Roșu → Verde → Albastru, pe rând. | ||
| Dredari | ►II (Redare/Pauză)Puteți să redați sau să întrerupeți muzica apăsând butonul în modul „USB”. | ||
| Div-adi | Sus/Jos/Stânga/DreaptaApăsați Sus/Jos/Stânga/Dreapta pe buton pentru a selecta sau a seta funcții.RepetăPentru a folosi funcția Repetă în modul „USB”, apăsați butonul Sus.Omitere melodieApăsați butonul Dreapta pentru a selecta următoarea melodie. Apăsați butonul Stânga pentru a selecta melodia anterioară. | ||
| Dunari | i (Informații)Atunci când este apăsat, sunt afișate informațiile pentru fiecare mod. (Consultați pagina 7.) | ||
SOUND MODE
Apăsând butonul, puteți selecta modul audio dorit. De fiecare dată când se schimbă modul, LED-ul multicolor luminează intermitent în alb. (Modul audio poate fi diferit, în funcție de modelul televizorului.)
Oferă o gamă mai largă de sunete decât cele standard.
- Standard
Redă sunetul original.
- Bluetooth Power Activat/Dezactivat
Această caracteristică pornește automat Soundbarul când primește o cerere de conectare de la televizor sau de la un dispozitiv Bluetooth conectat anterior. Setarea este activată în mod implicit.
- Tineți apăsat butonul SOUND MODE timp de cel puțin 5 secunde pentru a dezactiva funcția de Bluetooth Power.
• DRC (Dynamic Range Control) Activat/Dezactivat
Vă permite să aplicați controlul intervalului dinamic pieselor Dolby Digital. Având dispozitivul Soundbar închis, mențineți apăsat butonul SOUND MODE timp de peste 5 secunde pentru a activa sau dezactiva funcția DRC (Dynamic Range Control (Controlul intervalului dinamic)). Când funcția DRC este pornită, sunetul puternic este redus. (Sunetul poate fi distorsionat.)

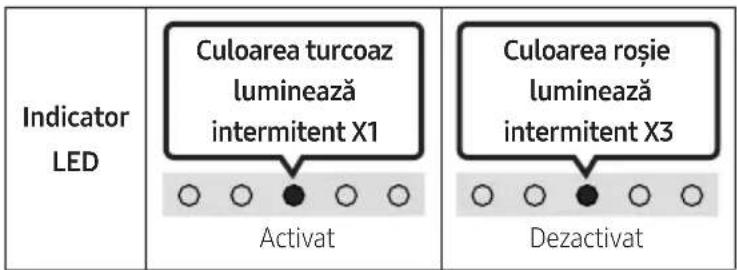

| Butonul SOUND MODE | Indicator LED | |
 |  Activat (implicit) |  Dezactivat |
| DRC Activat/Dezactivat | Comutare Activat → Dezactivat | |
Apăsați butonul în sus sau în jos pentru a regla nivelul basului între -6 și +6. Pentru a seta nivelul de volum al wooferului (bas) la 0 (implicit), apăsați butonul. (Subwooferul nu este inclus.)
13
TONE CONTROL
Apăsând butonul, puteți regla volumul sunetelor înalte sau joase. Elementul dorit poate fi ajustat folosind butoanele Sus/Jos. (Această caracteristică este disponibilă pentru toate modurile de sunet, cu excepția modului „Standard”.)
| Indicator LED | Luminează înintermitent în alb X1 |
 | „Treble” → „Bass” |
Folosirea butoanelor ascunse (butoane cu mai multe funcții)
| Buton ascuns | Pagină de referință | |
| Buton telecomandă Functie | ||
| WOOFER (Sus) Telecomandă TV Activată/Dezactivată Pagina 15 | ||
| Stânga | Conectarea automată a televizoruluiActivată/Dezactivată | Pagina 19 |
| Controlul sunetului) | EQ 7 benzi Pagina 11 | |
| SOUND MODE | DRC Activat/Dezactivat Pagina 12 | |
| Bluetooth Power Activat/Dezactivat Pagina 12 | ||
Specificatiile de ieşire pentru diferite moduri de efecte de sunet
Reglarea volumului sistemului Soundbar cu o telecomandă TV
Reglarea volumului sistemului Soundbar cu ajutorul telecomenzii televizorului.
- Această funcție poate fi utilizată doar cu telecomenzi IR. Telecomenzile cu Bluetooth (telecomenzi care necesită asociere) nu sunt acceptate.
- Setați boxele televizorului la Difuzor extern pentru utilizarea acestei funcții.
- Producători care acceptă această funcție: Samsung, VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA
Telecomandă TV activată/dezactivată
- Opriti sistemul Soundbar.
- Apăsați și țineți apăsat pe butonul WOOFER timp de 5 secunde.
De fiecare dată când apăsați butonul WOOFER în sus și îl țineți apăsat timp de 5 secunde, modul va comuta în secvența: „Off-TV Remote” (Modul implicit), „Samsung-TV Remote”, „All-TV Remote”.
Statusul indicatorului LED se modifică la fiecare schimbare a modului, după cum se arată mai jos.
| Buton telecomandă Indicator LED Stare | |||
 |  |  „Off-TV Remote”(Mod implicit) | Dezactivați telecomanda televizorului. |
 |  |  „Samsung-TV Remote” | Activați telecomanda IR a unui televizor Samsung. |
 |  |  „All-TV Remote” | Activați telecomanda IR a unui televizor tert. |
04 CONECTAREA SISTEMULUI SOUNDBAR

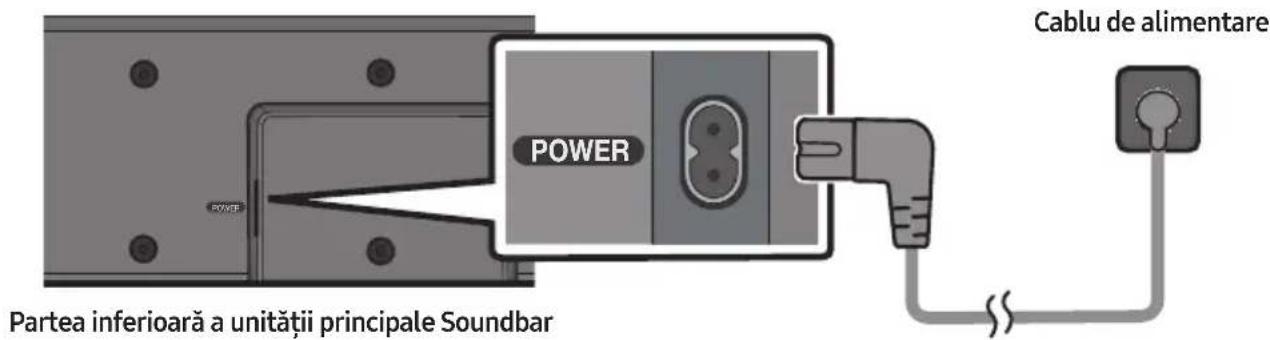

Conectarea la energie electrică
Utilizați componentele de alimentare pentru conectarea unității Soundbar la o sursă de alimentare, în ordinea următoare:
- Pentru informații suplimentare despre puterea necesară și consum, consultați eticheta atașată produsului. (Etichetă: Partea inferioară a unității principale Soundbar)
- Conectati cablul de alimentare la sistemul Soundbar.
- Conectati cablul de alimentare la o priză de perete.
NOTĂ
- Dacă deconectați și reconectați cablul de alimentare când produsul este pornit, sistemul Soundbar se activează automat.
05 UTILIZAREA UNEI CONEXIUNI CU FIR LA TELEVIZOR

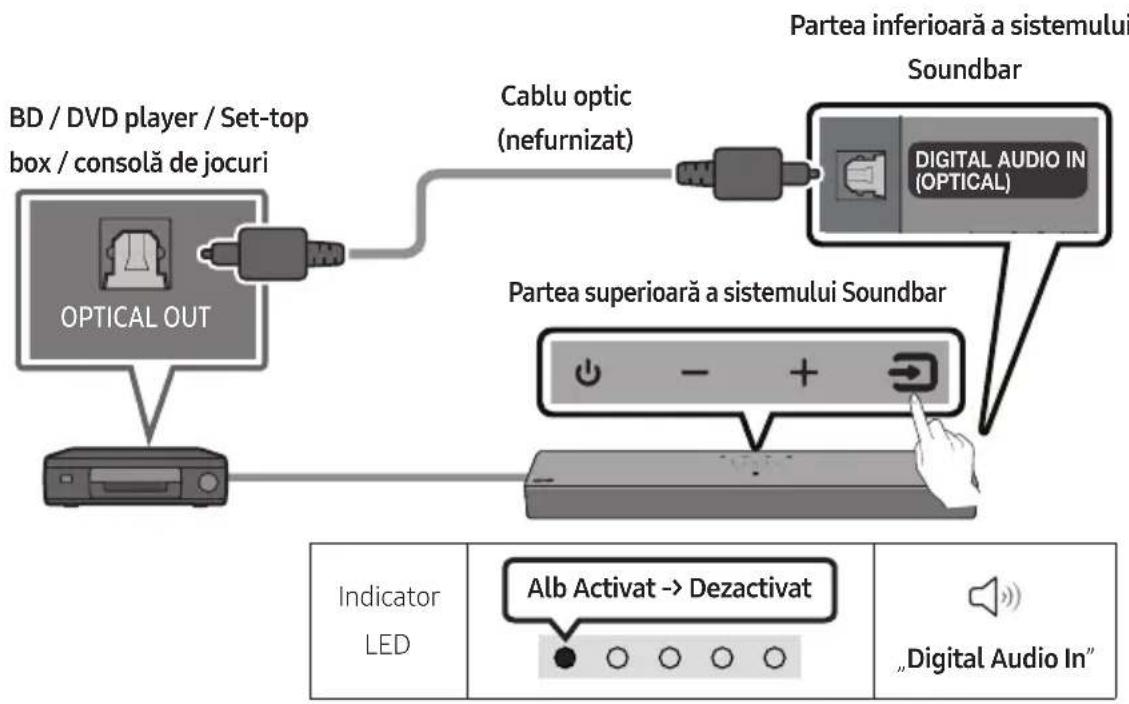

Conectarea cu un cablu optic
Lista de verificare înainte de conectare
- Când utilizati un cablu optic și terminalele au capacele puse, asigurati-vă că ați scos capacele.
- Cu televizorul și sistemul Soundbar oprite, conectați portul DIGITAL AUDIO IN (OPTICAL) de pe Soundbar și portul de ieșire OPTICAL de pe televizor cu cablul optic (nefurnizat), după cum este indicat în figură.
- Porniți sistemul Soundbar și televizorul.
- Apăsați butonul (Sursă) de pe panoul superior sau de pe telecomandă, iar apoi selectați modul „Digital Audio In”.
- Sunetul televizorului este redat prin Soundbar.
06 UTILIZAREA UNEI CONEXIUNI FĂRĂ FIR LA TELEVIZOR
Conectarea prin Bluetooth
Când un televizor Samsung este conectat prin Bluetooth, puteți auzi sunetul stereo fără să vă faceți probleme de cabluri.
- Poate fi conectat un singur televizor Samsung.
- Poate fi conectat un televizor Samsung care acceptă Bluetooth. Verificați specificațiile televizorului dvs.
- Apăsați butonul ✝ PAIR de pe telecomanda dispozitivului Soundbar sau apăsați butonul (Sursă) de pe panoul superior al dispozitivului Soundbar pentru a intra în modul „Bluetooth”.

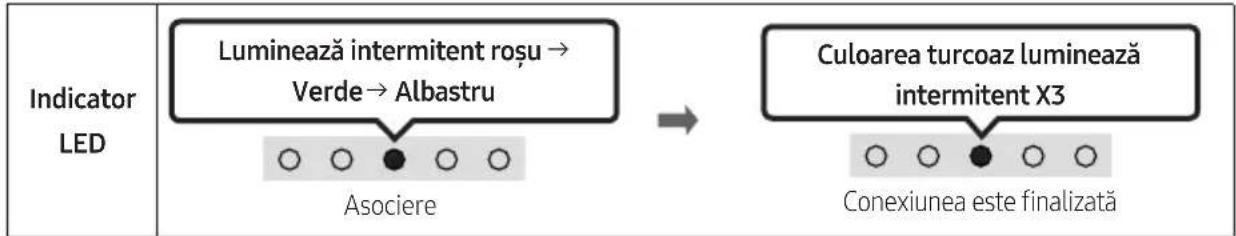

| Asociere prin Bluetooth Indicator LED | ||
 SAUModul „Bluetooth” |  Asociere | |
| Până când se finalizează asocierea, LED-ul multicolor se schimbă în Roșu → Verde → Albastru, pe rând. | ||
 | „Ready to connect via Bluetooth.” | |
- Selectați modul Bluetooth de pe televizorul Samsung. (De exemplu, Start ( → Meniu → Setări ( ) Toate setările ( ) → sunet → leșire sunet → Listă de difuzoare Bluetooth → [AV]Soundbar C4-Series (Bluetooth))
- Selectați „[AV]Soundbar C4-Series” din lista care apare pe ecranul televizorului. Un sistem Soundbar disponibil este indicat cu „Necesită asociere” sau „Asociat” în lista de dispositive Bluetooth a televizorului. Pentru a conecta televizorul Samsung la sistemul Soundbar, selectați mesajul și apoi stabiliti o conexiune.
- Acum puteți auzi sunetul televizorului Samsung prin Soundbar. • Dacă există un jurnal de conectare între sistemul Soundbar și televizorul Samsung, sistemul Soundbar este conectat automat prin schimbarea modului la „Bluetooth”.
În cazul în care dispozitivul nu se conectează
- Dacă aveți deja un sistem Soundbar (de exemplu, [AV]Soundbar C4-Series) în lista de difuzoare a televizorului Samsung, ștergeți-l.
- Apoi repetați pașii de la 1 la 3.
Deconectarea sistemului Soundbar de la televizorul Samsung
Apăsați butonul ➞ (Sursă) de pe panoul superior sau de pe telecomandă pentru a selecta un alt mod, în afară de „Bluetooth”.
- Deconectarea durează câteva momente, deoarece televizorul Samsung trebuie să primească un răspuns de la Soundbar.
(Timpul necesar poate fi diferit, în funcție de modelul televizorului Samsung.)
Conectarea automată a televizorului activată/dezactivată
Pentru anularea conexiunii Bluetooth dintre unitatea Soundbar și TV, apăsați butonul Stânga de pe telecomandă timp de 5 secunde, unitatea Soundbar fiind setată pe „Bluetooth Ready”.
Note despre conexiunea Bluetooth
- Localizați un dispozitiv nou pe o rază de 1 metru pentru a-l conecta prin comunicare Bluetooth.
- Dacă vi se solicită codul PIN când conectați un dispozitiv Bluetooth, introduceti <0000>.
- Sistemul Soundbar se opreşte automat după 18 minute în starea Pregătit.
- Este posibil ca sistemul Soundbar să nu efectueze căutarea Bluetooth sau să nu se conecteze corect în următoarele situații:
– Dacă există un câmp electric puternic în jurul sistemului Soundbar.
– Dacă mai multe dispositive Bluetooth sunt associate simultan cu sistemul Soundbar.
- Dacă un dispositiv Bluetooth este dezactivat, nu este la locul său sau nu funcționează corespunzător.
- Dispositivele electronice pot provoca interferențe radio. Dispositivele care generează unde electromagnetice trebuie ținute la distanță de unitatea principală Soundbar - de exemplu, cuptoarele cu microunde, dispositivele LAN wireless etc.
07 CONECTAREA LA UN DISPOZITIV EXTERN
Conectarea cu un cablu optic
- Cu dispozitivul extern și sistemul Soundbar oprite, conectați portul DIGITAL AUDIO IN (OPTICAL) de pe Soundbar și portul de ieșire OPTICAL de pe dispozitivul extern cu ajutorul cablului optic (nefurnizat), după cum este indicat în figură.
- Porniți sistemul Soundbar și dispozitivul extern.
- Selectați modul „Digital Audio In” apăsând butonul ➞ (Sursă) de pe panoul superior sau de pe telecomandă.
- Sunetul dispozitivului extern este redat prin Soundbar.
08 CONECTAREA UNUI DISPOZITIV DE STOCARE USB
Puteti asculta fişierele audio de pe dispozitivele de stocare conectate la sistemul Soundbar.
- Conectați dispozitivul USB la portul USB din partea de jos a produsului.
- Apăsați butonul ➞ (Sursă) de pe panoul superior sau de pe telecomandă, iar apoi selectați modul „USB”.
- Ascultați fișierele audio de pe dispozitivele de stocare conectate la sistemul Soundbar.
- Sistemul Soundbar se închide automat (Auto Power Down) dacă niciun dispozitiv cu port USB nu a fost conectat de mai bine de 18 minute.
Listă de compatibilitate
| Extensie Codec Rata de esantionare Rata de biti | |||
| *.mp3 MPEG1 Layer2 32 kHz ~ 48 kHz intre 32 și 320 kbps | |||
| MPEG1 Layer3 32 kHz ~ 48 kHz intre 32 și 320 kbps | |||
| MPEG2 Layer3 16 kHz ~ 24 kHz intre 8 și 160 kbps | |||
| MPEG2.5 Layer3 8 kHz ~ 12 kHz intre 8 și 160 kbps | |||
| *.wma | WMA7/8/9 32 kHz ~ 48 kHz intre 32 și 320 kbps | ||
| *.aac *.m4a | A AC-LC (MPEG2/MPEG4 doar audio) | 32 kHz ~ 48 kHz intre 32 și 320 kbps | |
| *.wav | LPCM | 32 kHz ~ 192 kHz | intre 1024 și 9216 kbps |
| *.flac | FLAC | 32 kHz ~ 192 kHz | intre 162 și 8100 kbps |
- Dacă există prea multe foldere (aproximativ 200) și fișiere (aproximativ 2.000) stocate pe dispozitivul USB, accesarea și redarea fișierelor prin dispozitivul Soundbar poate dura mai mult.
- Sistemul Soundbar acceptă doar dispositive USB cu sisteme de fișiere FAT16 (\~2GB), FAT32 (\~2TB) sau NTFS (\~2TB).
09 CONECTAREA UNUI DISPOZITIV EXTERN
Conectarea prin Bluetooth
Când un dispozitiv mobil este conectat prin Bluetooth, puteți auzi sunetul stereo fără să vă faceți probleme de cabluri.
- Când conectați un dispozitiv Bluetooth asociat cu sistemul Soundbar oprit, acesta pornește automat.
Dispozitiv mobil
Prima conectare
- Când vă conectați la un dispozitiv Bluetooth nou, asigurați-vă că dispozitivul se află într-o rază de 1 metru.
- Apăsați butonul ✝ PAIR de pe telecomanda dispozitivului Soundbar sau apăsați butonul (Sursă) de pe panoul superior al dispozitivului Soundbar pentru a intra în modul „Bluetooth”.
| Asociere prin Bluetooth Indicator LED | |
| SAU Modul „Bluetooth" | Luminează intermitent roșu → Verde → Albastru Asociere Culoarea turcoaz luminează intermitent X3 Conexiunea este finalizată Până când se finalizează asocierea, LED-ul multicolor se schimbă în Roșu → Verde → Albastru, pe rând. |
| „Ready to connect via Bluetooth.” | |
- Pe dispozitivul dvs., selectați „[AV]Samsung Soundbar C4-Series” din lista care apare.
- Redați fișierele muzicale de pe dispozitivul conectat prin Bluetooth prin intermediul sistemului Soundbar.
În cazul în care dispozitivul nu se conectează
- Dacă aveți deja un sistem Soundbar (de exemplu, „[AV]Samsung Soundbar C4-Series“) în lista de difuzoare a dispozitivului Mobil, ștergeți-l.
- Repetați paşii 1 și 2.
Note despre conexiunea Bluetooth
- Localizați un dispozitiv nou pe o rază de 1 metru pentru a-l conecta prin comunicare Bluetooth.
- Dacă vi se solicită codul PIN când conectați un dispozitiv Bluetooth, introduceti <0000>.
- Sistemul Soundbar se opreşte automat după 18 minute în starea Pregătit.
- Este posibil ca sistemul Soundbar să nu efectueze căutarea Bluetooth sau să nu se conecteze corect în următoarele situații:
– Dacă există un câmp electric puternic în jurul sistemului Soundbar.
– Dacă mai multe dispositive Bluetooth sunt associate simultan cu sistemul Soundbar.
- Dacă un dispositiv Bluetooth este dezactivat, nu este la locul său sau nu funcționează corespunzător.
- Dispozitivele electronice pot provoca interferențe radio. Dispozitivele care generează unde electromagnetice trebuie ținute la distanță de unitatea principală Soundbar - de exemplu, cuptoarele cu microunde, dispozitivele LAN wireless etc.
- Sistemul Soundbar acceptă datele SBC (44,1 kHz, 48 kHz).
- Conectați numai la un dispozitiv Bluetooth care acceptă funcția A2DP (AV).
- Nu puteți conecta sistemul Soundbar la un dispozitiv Bluetooth care acceptă numai funcția HF (Mâini libere).
- La conectarea sistemului Soundbar la un dispozitiv Bluetooth, plasați-le cât mai aproape unul de celălalt.
- Cu cât sistemul Soundbar și dispozitivul Bluetooth sunt mai departe unul de altul, cu atât mai slabă va deveni calitatea sunetului. Conexiunea Bluetooth se poate întrerupe atunci când dispozitivele nu se află în aria de acoperire.
- Este posibil să observați o funcționare defectuoasă a conexiunii Bluetooth în zonele cu recepție slabă.
-
Este posibil ca un dispozitiv Bluetooth să funcționeze distorsionat sau incorect în următoarele condiții:
-
Atunci când corpul se află în contact cu un emițător-receptor de semnal de pe dispozitivul Bluetooth sau de pe sistemul Soundbar.
- În colțuri sau atunci când există un obstacol în apropiere, cum ar fi un perete sau un perete despărtitor, unde se pot produce fluctuații de alimentare.
- Atunci când este expus la interferențe radio de alte produse care funcționează pe aceeași gamă de frecvențe, cum ar fi echipamentele medicale, cuptoarele cu microunde și dispozitivele LAN wireless.
- Obstacolele precum uşile și pereții pot avea impact asupra calității sunetelor chiar și atunci când dispositivele se află în raza de acoperire.
- Rețineți că sistemul dvs. Soundbar nu poate fi asociat cu alte dispositive Bluetooth atunci când folosește opțiunea Bluetooth.
- Acest dispozitiv wireless poate cauza o interferență electrică în timpul funcționării.
Bluetooth Power Activat/Dezactivat
Dacă un dispozitiv Bluetooth asociat anterior încearcă să se asocieze cu sistemul Soundbar când funcția Bluetooth Power pornită este activată și sistemul Soundbar este pornit, sistemul Soundbar pornește automat.
- Tineți apăsat butonul SOUND MODE mai mult de 5 secunde pe telecomandă când sistemul Soundbar este pornit.
- Indicatorul LED multicolor de pe Soundbar luminează intermitent în culoarea „Cyan”.
| Butonul SOUND MODE | Indicator LED | |
 |  Activat (implicit) |  Dezactivat |
| Bluetooth Power Activat/Dezactivat | Comutare Activat → Dezactivat | |
Deconectarea dispozitivului Bluetooth de la un sistem Soundbar
Puteți deconecta dispozitivul Bluetooth de la sistemul Soundbar. Pentru instrucțiuni, consultați manualul de utilizare al dispozitivului Bluetooth.
- Sistemul Soundbar va fi deconectat.
- Dacă Soundbar-ul este deconectat de la dispozitivul Bluetooth, indicatorul LED multicolor de pe Soundbar se aprinde intermitent „Roșu” de trei ori.
Deconectarea unității Soundbar de la dispozitivul Bluetooth
Apăsați butonul (Sursă) de pe panoul superior sau de pe telecomandă pentru a selecta un alt mod, în afară de „Bluetooth”.
- Dispozitivul Bluetooth conectat va aștepta o anumită perioadă de timp pentru un răspuns de la sistemul Soundbar înainte de a întrerupe conexiunea. (Durata de deconectare poate varia, în funcție de dispozitivul Bluetooth)
Conectarea unui sistem Soundbar la un dispozitiv mobil prin intermediul funcției NFC
Plasați-vă dispozitivul mobil în zona de detectare NFC din partea de sus a sistemului Soundbar.
OBSERVATII
- Asigurați-vă că dispozitivul mobil are funcția NFC activată și că ecranul este activ.
- Conexiunea Bluetooth este indisponibilă când funcția NFC a dispozitivului mobil este în modul de emulare a cardului.
- Dacă atunci când conectați un dispozitiv Bluetooth vi se solicită un cod PIN, introduceti <0000>.
- Sistemul Soundbar se opreşte automat după 18 de minute în starea Ready.
- Sistemul Soundbar ar putea să nu caute sau să nu se conecteze corect la dispositive prin Bluetooth în următoarele situații:
– Dacă în vecinătatea sistemului Soundbar este un câmp electric puternic.
- Dacă sunt împerecheate simultan mai multe dispositive Bluetooth cu sistemul Soundbar.
– Dacă dispozitivul Bluetooth este oprit, nu este găsit sau nu funcționează corect.
- Dispositivele electronice pot provoca interferențe radio. Dispositivele care generează unde electromagnetice trebuie ținute la distanță de unitatea principală Soundbar - de exemplu, cuptoarele cu microunde, dispositivele LAN wireless etc.
- Sistemul Soundbar acceptă date SBC (44,1kHz, 48kHz).
- Conectați numai la dispositive Bluetooth care acceptă funcția A2DP (AV).
- Nu puteți conecta sistemul Soundbar la un dispozitiv Bluetooth care acceptă numai funcția HF (Hands-free).
- După ce ați împerecheat sistemul Soundbar cu un dispozitiv Bluetooth, dacă selectați „[AV]Samsung Soundbar C4-Series” dintre dispozitivele scanate de sistem, sistemul Soundbar va trece în modul “Bluetooth”.
- Disponibil numai dacă sistemul Soundbar apare în lista de dispositive împerecheate prin Bluetooth. (Dispositivul Bluetooth și sistemul Soundbar trebuie să fi fost împerecheate anterior.)
- Sistemul Soundbar nu poate fi asociat cu alt dispozitiv Bluetooth dacă acesta se află deja în modul Bluetooth și este asociat cu un dispozitiv Bluetooth.
10 MONTAREA SUPORTULUI DE PERETE (OPTIONAL)
Precauții pentru instalare
- Montați numai pe un perete vertical.
- Evitați montarea într-un loc expus la umiditate sau temperaturi ridicate.
- Verificați rezistența peretelui și dacă acesta este suficient de rezistent pentru a susține greutatea produsului. În caz contrar, ranforsați-l sau montați sistemul pe un alt perete.
- Achiziționați și utilizați șuruburi și dibluri adecvate pentru peretele pe care montați sistemul (gips-carton, metal, lemn, etc.). Dacă este posibil, fixați șuruburile de montare în grinzi.
- Achiziționați şuruburi pentru montajul pe perete în conformitate cu tipul și grosimea peretelui pe care doriți să montați sistemul Soundbar.
- Diametru: M4
– Lungime: 40 mm sau mai mult recomandat.
- Conectați cablurile de la unitate la dispozitivele externe înainte de a monta sistemul Soundbar pe perete.
- Asigurați-vă că unitatea este oprită și deconectată de la sursa de alimentare înainte de montare. În caz contrar, există risc de electrocutare.
Componente pentru montarea pe perete
Pentru instalarea pe ziduri din beton
(nu este furnizat)
NOTĂ
- Instalările pe alte tipuri de perete vor necesita tipuri diferite de şuruburi.
1.
OBSERVATII

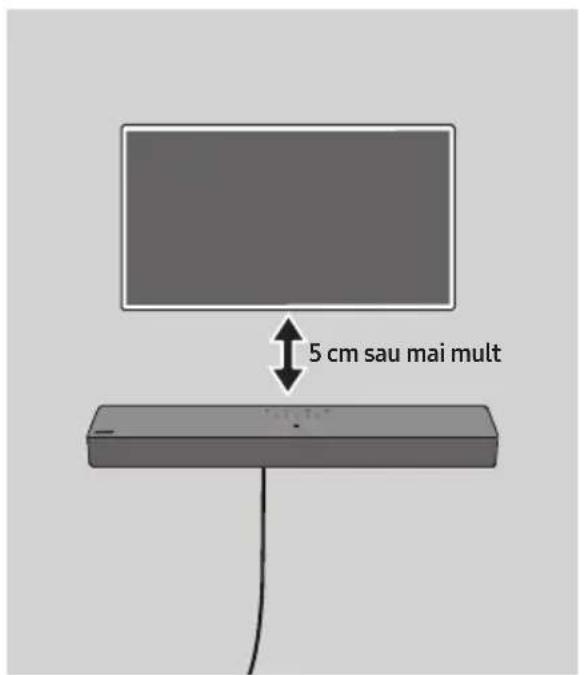

- Dacă televizorul dvs. este montat pe perete, instalați unitatea Soundbar la cel puțin 5 cm sub televizor. - Folosiți un creion pentru marcarea pozițiilor găurilor.
2.

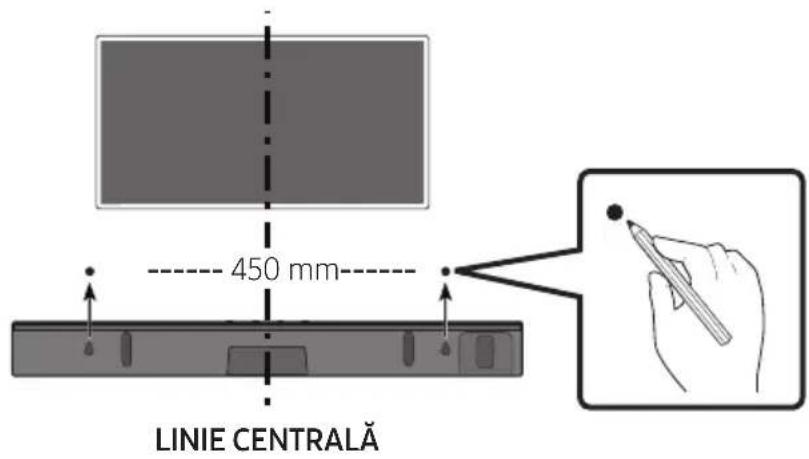

- Metoda de instalare prezentată aici este pentru pereți de BETON. Metodele de instalare pot varia în funcție de tipul de perete. Pentru instalarea pe un perete uscat, vă recomandăm ferm să efectuați găuri de fixare prin înșurubare în stâlpii de susținere din lemn.
3.

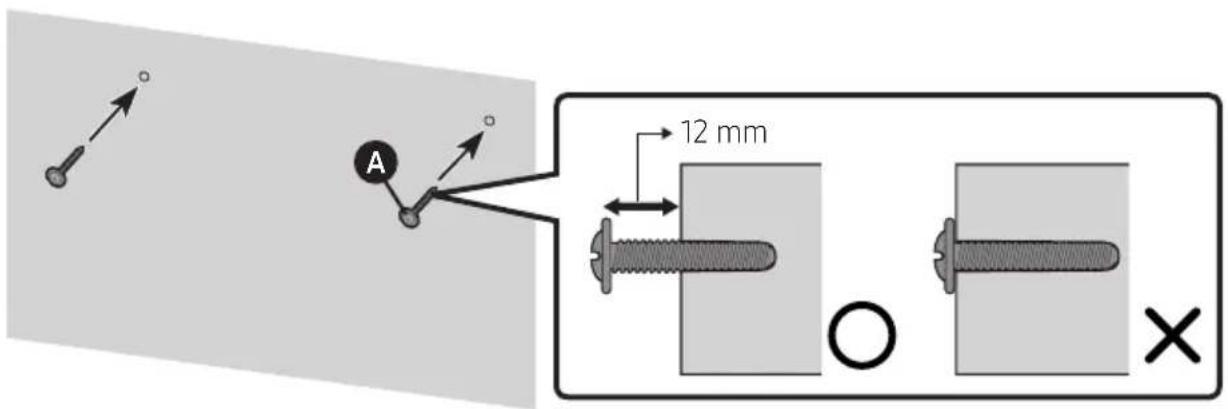

- Suporturile de instalare pe perete sunt dispuse pe spatele unității Soundbar.
ATENTIE
- Apăsați în jos unitatea Soundbar, cu suficientă putere pentru a o fixa de perete. Dacă unitatea Soundbar nu este bine fixată de perete, acesta poate fi desprinsă accidental, fapt care ar putea conduce la vătămări corporale.
- Nu vă împingeți sau nu loviți unitatea Soundbar (mai ales partea inferioară). Impactul ar putea desprinde unitatea Soundbar de pe perete, fapt care ar putea conduce la vătămări corporale.
11 ACTUALIZARE SOFTWARE
Important: după upgrade, păstrați setările initiale.
- Conectați o unitate de memorie USB la portul USB de pe computer.
Important: asigurati-vă că pe unitatea de memorie USB nu există fișiere audio. Din această cauză, actualizarea firmware-ului poate să nu reusească. - Accesati (samsung.com) → Selectați Introducere număr model și introduceți numărul modelului dispozitivului Soundbar. Selectați Manualele și descărcări și descărcați cel mai recent fișier software.
- Salvați software-ul descărcat pe o unitate de memorie USB și selectați „Extragere aici” pentru a dearhiva fișierul.
-
Opriti dispozitivul Soundbar și conectați stickul USB, care conține actualizarea de software, la portul USB.
-
Conectați unitatea USB la Soundbar și comutați la sursa USB; software-ul se va actualiza automat, iar actualizarea se va finaliza în decurs de 2 minute. În timpul procesului de actualizare, cele 5 LED-uri încep să se aprindă intermitent în buclă, apoi toate cele 5 LED-uri se vor aprinde în culoarea albă, după care cele 5 LED-uri se vor aprinde intermitent în buclă din nou. La finalul actualizării, indicatorul cian se aprinde intermitent de 3 ori, iar dispozitivul Soundbar repornește automat.

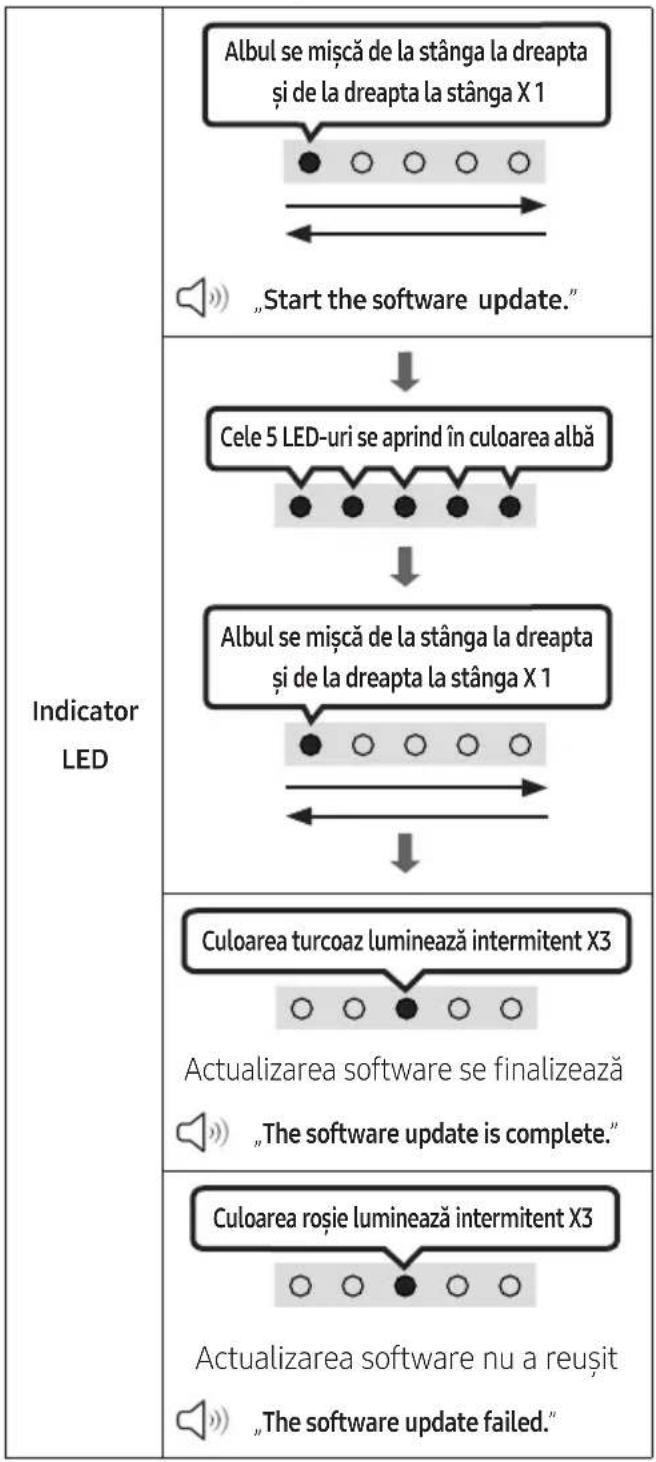

- Acest produs are o funcție DUAL BOOT. Dacă firmware-ul nu se actualizează, puteți actualiza firmware-ul din nou.
Dacă nu este afișată secventa de iluminare intermitentă a LED-ului
- Opriți sistemul Soundbar, deconectați și reconectați dispozitivul de stocare USB care conține fișierele de actualizare la portul USB al sistemului Soundbar.
- Deconectați cablul de alimentare al sistemului Soundbar, reconectați-l, apoi porniți sistemul Soundbar.
OBSERVATII
- Este posibil ca actualizarea firmware-ului să nu funcționeze corect dacă fișierele audio acceptate de sistemul Soundbar sunt stocate pe dispozitivul de stocare USB.
- Nu conectați alimentarea sau scoateți dispozitivul USB în timp ce se aplică actualizările. Unitatea principală se oprește automat după încheierea actualizării firmware-ului.
- După upgrade, păstrați setările inițiale. (inclusiv cele pentru volum, câmp acustic etc.)
-
La finalul actualizării firmware-ului, dispozitivul Soundbar se oprește automat, apoi pornește interfața vocală. Dacă actualizarea software nu reușește, verificați dacă stickul USB este defect.
-
Utilizatorii de sisteme Mac OS trebuie să utilizeze MS-DOS (FAT) ca format USB.
- Este posibil ca actualizarea prin USB să nu fie disponibilă, în funcție de producătorul dispozitivului de stocare.

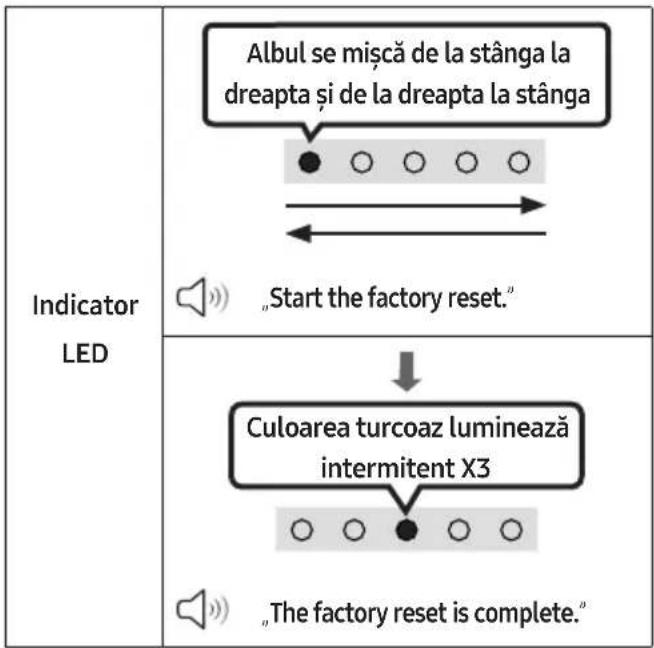

Resetare

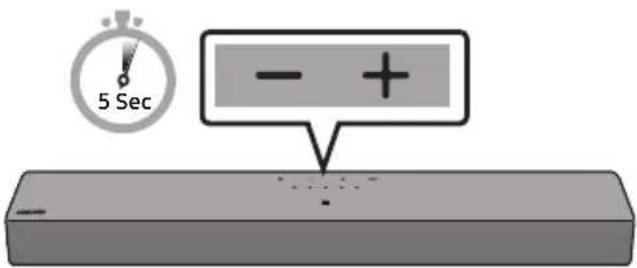

Cu sistemul Soundbar pornit, apăsați butoanele – + (Volum) de pe dispozitiv în același timp, pentru cel puțin 5 secunde. Afișajul LED se modifică după cum este indicat mai jos, apoi dispozitivul Soundbar este resetat.
ATENTIE
- Toate setările dispozitivului Soundbar sunt resetate. Asigurați-vă că efectuați această procedură numai atunci când este necesară resetarea.
12 DEPANARE
Înainte de a solicita asistență, verificați următoarele.
Dispozitivul Soundbar nu pornește.
→ Verificați dacă cablul de alimentare al sistemului Soundbar este corect introdus în priză.
Dispozitivul Soundbar nu funcționează corect.
→După ce scoateți cablul de alimentare, introduceti-l din nou.
→Opriti și reporniti dispozitivul extern și încercați din nou.
→Dacă nu primește semnal, sistemul Soundbar se oprește automat după o anumită perioadă de timp. Porniți alimentarea. (Consultați pagina 9.)
Telecomanda nu funcționează.
→Îndreptați telecomanda direct către dispozitivul Soundbar.
→Înlocuiti bateriile cu unele noi.
Dispozitivul Soundbar nu redă niciun sunet.
→Volumul de pe Soundbar este prea mic sau dezactivat. Reglați volumul.
→Când este conectat un dispozitiv extern (STB, dispozitiv Bluetooth, dispozitiv mobil etc.), reglați volumul dispozitivului extern.
→Pentru redarea sunetului televizorului, selectați sistemul Soundbar. (Televizor Samsung: Start ( → Meniu → Setări ( )
→ Toate setările (💡 → Sunet → leşire sunet
→ Selectare Soundbar)
→Conectarea cablului la sistemul Soundbar poate fi imperfectă. Scoateți cablul și conectați din nou.
→Scoateți cablul de alimentare în întregime, reconectați-l și porniți alimentarea.
→ Initializați produsul și reîncercați.
(Consultați pagina 31.)
Dispozitivul Soundbar nu se conectează prin Bluetooth.
→Când conectați un dispozitiv nou, comutați la Asociere prin Bluetooth pentru conectare.
(Apăsați butonul ✝ PAIR de pe telecomandă sau apăsați butonul ➞ (Sursă) de pe unitate timp de cel puțin 5 secunde.)
→Dacă sistemul Soundbar este conectat la un alt dispozitiv, mai întâi deconectați respectivul dispozitiv pentru a comuta pe un alt dispozitiv.
→Reconectați-l după ce eliminați lista de difuzoare Bluetooth de pe dispozitivul de conectat. (Televizor Samsung: Start ( → Meniu → Setări ( → Toate setările ( → Sunet → leșire sunet → Listă de difuzoare Bluetooth)
→Scoateți și reconectați stecărul, apoi reîncercați.
→ Initializați produsul și reîncercați.
(Consultați pagina 31.)
Sunetul se întrerupe atunci când dispozitivul este conectat prin Bluetooth.
→Dacă dispozitivul conectat prin Bluetooth este mutat prea departe de dispozitivul Soundbar, sunetul se poate întrerupe. Mutați dispozitivul mai aproape de Soundbar.
→Dacă o parte a corpului dvs. intră în contact cu un emițător-receptor Bluetooth sau dacă produsul este instalat pe mobilier metallic, sunetul se poate întrerupe. Verificați mediul de montare și condițiile de utilizare.
Dispozitivul Soundbar nu pornește automat deodată cu televizorul.
→Dacă opriți dispozitivul Soundbar în timp ce vă uitați la televizor, sincronizarea energiei cu televizorul va fi dezactivată. Opriți televizorul și dispozitivul Soundbar cu ajutorul telecomenzii televizorului.
13 LICENSE
Dolby AUDIO
Pentru a adresa întrebări și solicitări privind sursele deschise, contactați echipa Samsung Open Source (http://opensource.samsung.com)
- Figurile și ilustrațiile din acest manual pentru utilizator au rol consultativ și pot diferi de aspectul efectiv al aparatului.
- Se poate percepe o taxă administrativă în următoarele situații:
(a) un inginer este chemat la solicitarea dvs. și aparatul nu prezintă niciun defect (rezultă că nu ați citit manualul de utilizare).
(b) duceți unitatea la un centru de reparații și aparatul nu prezintă niciun defect (rezultă că nu ați citit manualul de utilizare).
- Cuantumul acestei taxe administrative vă va fi comunicat înainte de efectuarea oricărei vizite la domiciliu sau la locul de muncă.
16 SPECIFICATII ŞI SUGESTII
Specificatii
| Nume model HW-C400 | |
| USB 5V/0,5A | |
| Greutate 2,0 kg | |
| Dimensiuni (L x Î x A) | 641,0 x 66,5 x 107,0 mm |
| Interval temperatură de funcționare +5°C la +35°C | |
| Interval umiditate de funcționare 10 % la 75 % | |
| AMPLIFICATORPutere de ieșire nominală | 20W x 2 |
| Format de fișiere acceptate | LPCM 2ch, Dolby AudioTM (compatibil Dolby® Digital), DTS |
| Consum total de energie electrică în standby (W) 0,5W | |
| BluetoothMetodă de activare a portului | Țineți apăsat butonul SOUND MODE timp de cel puțin 5 secunde pentru a dezactiva funcția de Bluetooth Power. |
OBSERVATII
- Samsung Electronics Co., Ltd își rezervă dreptul de a modifica specificațiile fără înștiințare.
-
Greutatea și dimensiunile sunt aproximative.
-
Prin prezenta, Samsung declară că acest echipament radio respectă Directiva 2014/53/UE și cerințele legale relevante din Regatul Unit. Textul complet al declarației de conformitate este disponibil la următoarea adresă de internet: http://www.samsung.com. Accesați secțiunea Asistență și introduceti numele modelului. Acest echipament poate să fie utilizat în toate țările din Uniunea Europeană și din Regatul Unit.
- PUTEREA DE ALIMENTARE A DISPOZITIVULUI WIRELESS
Puterea maximă a transmitătorului RF
100 mW la 2,4 GHz - 2,4835 GHz
[Dispoziții privind eliminarea corectă a bateriilor acestui produs]
(Aplicabil în țări cu sisteme de colectare separate)
Acest marcaj de pe baterie, de pe manualul de utilizare sau de pe ambalaj indică faptul că bateriile acestui produs nu trebuie eliminate împreună cu alte deșeuri menajere la sfârșitul ciclului lor de viață. Dacă sunt marcate, simbolurile chimice Hg, Cd sau Pb indică faptul că bateria conține mercur, cadmiu sau plumb peste nivelurile de referință prevăzute în Directiva CE 2006/66.
În cazul în care bateriile nu sunt eliminate corespunzător, aceste substanțe pot fi dăunătoare pentru sănătatea omului sau pentru mediu.
În vederea protejării resurselor naturale și a promovării refolosirii materialelor, vă rugăm să separați bateriile de celelalte tipuri de deșeuri și să le reciclați prin intermediul sistemului gratuit de returnare a bateriilor la nivel local.
Cum se elimină corect acest produs
(Deşeuri de echipamente electrice și electronice)
(Aplicabil în țări cu sisteme de colectare separate)
Acest simbol de pe produs, accesorii și documentație indică faptul că produsul și accesoriiile sale electronice (încărcător, căști, cablu USB) nu trebuie eliminate împreună cu alte deșeuri menajere la finalul duratei lor de utilizare. Dat fiind că eliminarea necontrolată a deșeurilor poate dăuna mediului înconjurător sau sănătății umane, vă rugăm să separați aceste articole de alte tipuri de deșeuri și să le reciclați în mod responsabil, promovând astfel reutilizarea durabilă a resurselor materiale.
Utilizatorii casnici trebuie să-l contacteze pe distribuitorul care le-a vândut produsul sau să se intereseze la autoritățile locale unde și cum pot să ducă aceste articole pentru a fi reciclate în mod ecologic.
Utilizatorii comerciali trebuie să-și contacteze furnizorul și să consulte termenii și condițiile din contractul de achiziție. Acest produs și accesoriiile sale electronice nu trebuie eliminate împreună cu alte deșeuri comerciale.
Pentru informații despre angajamentele Samsung privind mediul și despre obligațiile de reglementare specifice produsului, de ex. REACH, WEEE, Baterii, accesăți: www.samsung.com/uk/aboutsamsung/sustainability/environment/our-commitment/data/
