HW-C410 - Lydplanke SAMSUNG - Gratis bruksanvisning og manual
Finn enhetens veiledning gratis HW-C410 SAMSUNG i PDF-format.
| Produkttype | Soundbar |
| Merke | Samsung |
| Modell | HW-C410 |
| Mål (B x H x D) | 641,0 x 66,5 x 107,0 mm |
| Vekt | 2,0 kg |
| Nominell utgangseffekt | 20 W x 2 |
| Strømforsyning | AC (nettspenning) |
| Strømforbruk i standby | 0,5 W |
| Støttede lydformater | LPCM 2ch, Dolby Audio (Dolby Digital), DTS |
| Lydinnganger | 1 x optisk (Digital Audio In), 1 x USB (5V 0,5A) |
| Trådløs tilkobling | Bluetooth, NFC |
| Lydmoduser | Surround Sound, Standard |
| Equalizer | EQ 7 band (150 Hz - 10 kHz) |
| Lydfunksjoner | Sync (lydforsinkelse 0-300 ms), Night mode, Voice enhancement, DRC |
| Basshøyttaler | Ikke inkludert, justerbar fra -6 til +6 |
| USB-kompatibilitet | FAT16, FAT32, NTFS; filer: MP3, WMA, AAC, WAV, FLAC |
| Veggmontering | Mulig (valgfritt feste, M4-skruer) |
| Driftstemperatur | +5°C til +35°C |
| Driftsfuktighet | 10% til 75% |
| Programvareoppdatering | Via USB |
Ofte stilte spørsmål - HW-C410 SAMSUNG
Brukerspørsmål om HW-C410 SAMSUNG
0 spørsmål om dette apparatet. Svar på dem du kjenner, eller still ditt eget.
Still et nytt spørsmål om dette apparatet
Last ned instruksjonene for din Lydplanke i PDF-format gratis! Finn veiledningen din HW-C410 - SAMSUNG og ta den elektroniske enheten tilbake i hendene. På denne siden er alle dokumenter som er nødvendige for bruken av enheten din publisert. HW-C410 av merket SAMSUNG.
BRUKSANVISNING HW-C410 SAMSUNG
Emite o som original.
• Ligar/desligar Bluetooth Power
Undersidespanelen på Soundbar 8
15 Viktig information om service 34
Undersidespanelen på Soundbar
 | FORSIKTIGFARE FOR ELEKTRISK ST∅TIKKE ÅPNE. | |
 | Dette symbolet angir at det erhøyspenning på innsiden. Det er farligå komme i kontakt med interne delerav dette produktet. | |
 | Dette symbolet angir at det følger medviktig dokumentasjon vedrørendebruk og vedlikehold i dette produktet. | |
 | Klasse II-produkt: Dette symboletindikerer at det ikke krever jording.Hvis dette symbolet ikke vises på etprodukt med strømledning, MÅproduktet ha en pålitelig kontakt medjord (jording). | |
| [SDK3] | Vekselspenning: Dette symboletindikerer at den nominelle spenningensom er merket med symbolet, ervekselspenning. | |
 | Likestrømsspenning: Dette symboletindikerer at den nominelle spenningensom er merket med symbolet, erlikestrømsspenning. | |
 | Forsiktig, se i instruksjonene før bruk:Dette symbolet instruerer brukeren tilå se i brukerhåndboken for ytterligeresikkerhetsrelatert informasjon. | |
ADVARSEL
- For å redusere faren for brann eller elektrisk støt, utsett ikke denne enheten for regn eller fuktighet.
FORSIKTIG
- FOR Å UNNGÅ ELEKTRISK ST∅T, INNRETT DET BREDE BLADET PÅ PLUGGEN ETTER DEN BREDE ÅPNINGEN I KONTAKTEN, OG STIKK PLUGGEN HELT INN.
- Dette apparat skal alltid tilsluttes til en stikkontakt med jordforbindelse.
- For å bryte strømmen til apparatet må stikket fjernes fra stikkontakten, av den grunn må alltid strømkontakten vare klar til bruk.
- Ikke utsett apparatet for dryppende vann eller vannsprut. Ikke plasser gjenstander fylt med væske, f.eks. vaser, på apparatet.
- For å slå av apparatet helt, må du trekke ut pluggen fra stikkontakten. Derfor må pluggen til enhver tid være lett tilgjengelig.
FORHOLDSREGLER
-
Kontroller at strømforsyningen i huset overholder strømkravene på ID-etiketten på undersiden av produktet. Monter produktet horisontalt, på en egnet base (møbel), med tilstrekkelig rom rundt enheten for ventilasjon 7\~10 cm. Sørg for at ventilasjonsåpningene ikke er tildekket. Ikke plasser enheten eller annet utstyr på toppen av utstyr som kan bli varmt. Enheten er konstruert for kontinuerlig bruk. For å slå enheten helt av trekker du støpslet helt ut av stikkontakten. Trekk støpslet ut av enheten hvis du har til hensikt å la den stå ubrukt over lengre tid.
-
Under tordenvær må du trekke støpslet ut av stikkontakten. Overspenninger som skyldes lynnedslag kan skade enheten.
-
Ikke utsett enheten for direkte sollys eller andre varmekilder. Dette kan føre til overoppheting og føre til feil på enheten.
-
Beskytt produktet mot fuktighet (f.eks. vaser) og varmekilder (f.eks. ovner) eller utstyr som utstråler kraftige magnetfelt eller elektriske felter. Trekk støpslet ut av stikkontakten hvis det oppstår feil på enheten. Produktet er ikke beregnet på industriell bruk. Produktet er kun beregnet på personlig bruk.
Det kan oppstå kondens hvis enheten eller platen lagret i lave temperaturer. Hvis man transporterer enheten om vinteren, må man vente omtrent 2 timer til enheten har nädd romtemperatur før man bruker den.
- Batteriene som er brukt i dette produktet inneholder kjemikalier som er miljøskadelige. Ikke kast batteriene i restavfallet. Ikke kast batteriene i åpen ild. Ikke kortslutt, demonter eller overoppheter batteriene. FORSIKTIG : Det er fare for eksplosjon hvis batteriet ikke byttes ut riktig. Bytt det bare ut med samme eller tilsvarende type.
INNHOLD
01 Kontrollere komponentene 6
02 Produktoversikt 7
Toppanel på Soundbar ____ 7
Bunnpanel på Soundbar 8
03 Bruke fjernkontrollen 9
Sette inn batterier før du bruker fjernkontrollen (AAA-batterier x 2) ____ 9
Slik bruker du fjernkontrollen ____ 9
Bruke de skjulte knappene (knapper med mer enn én funksjon) ____ 14
Utgangsspesifikasjoner for de forskjellige lydeffektmodusene ____ 14
Justere Soundbar-volumet med en TV-fjernkontroll 15
04 Koble til Soundbar 16
Koble til elektrisk strøm 16
05 Bruke en kablet tilkobling til TV-en 17
06 Bruke en trådløs tilkobling til TV-en 18
Koble til via Bluetooth 18
07 Koble til en ekstern enhet 20

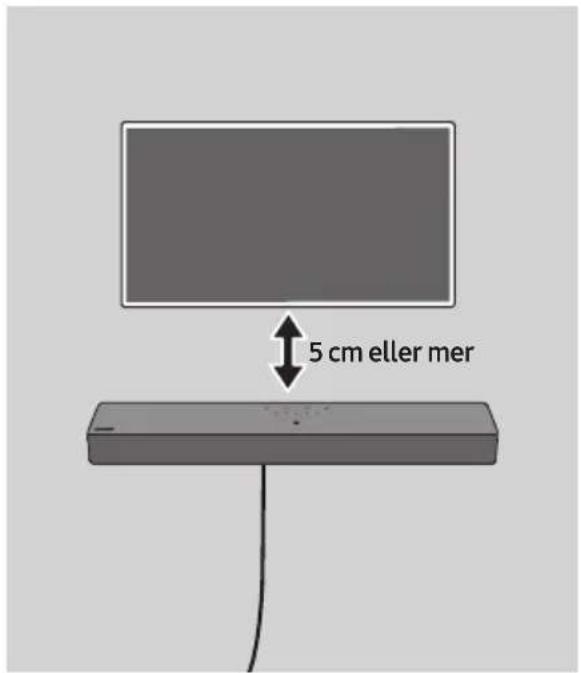

Forholdsregler ved installasjon ____ 27

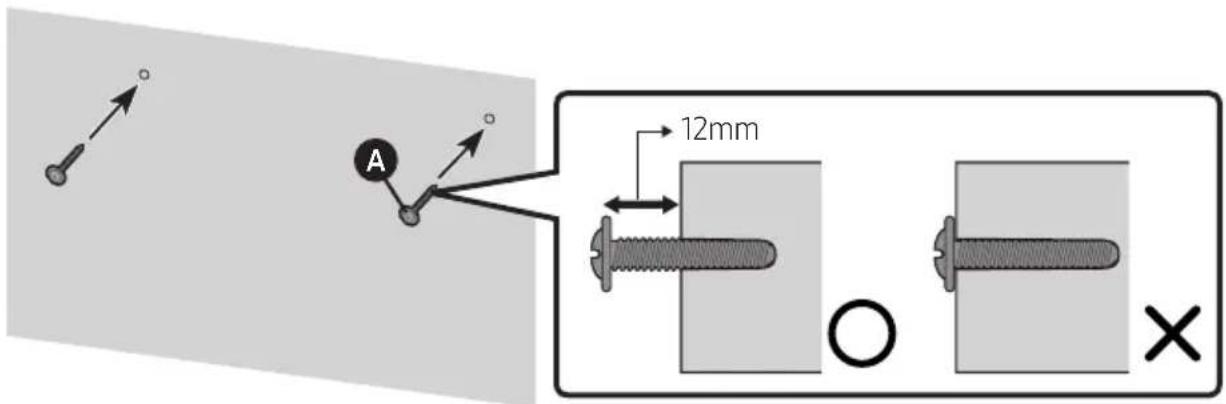

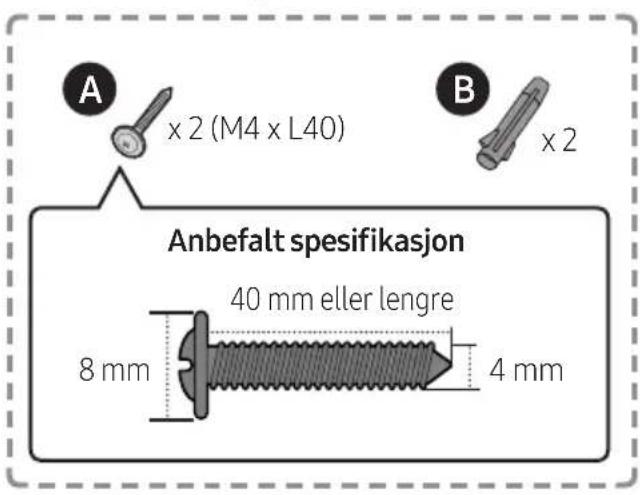

Veggmonteringskomponenter ____ 27
11 Programvare-oppdatering 30

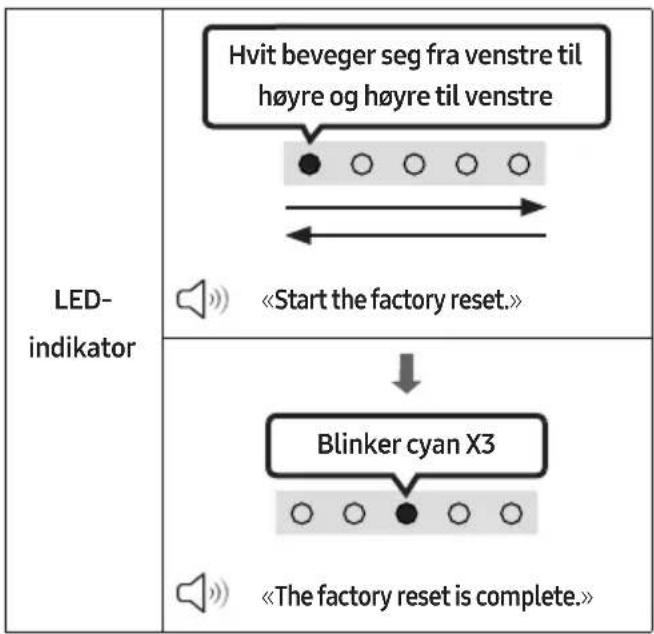

Tilbakestill ____ 31
12 Feilsøking 32
13 Lisens 33
14 Lisensmerknader om åpen kildekode 34
15 Viktig merknad om service 34
16 Spesifikasjoner og veiledning 35
Spesifikasjoner 35

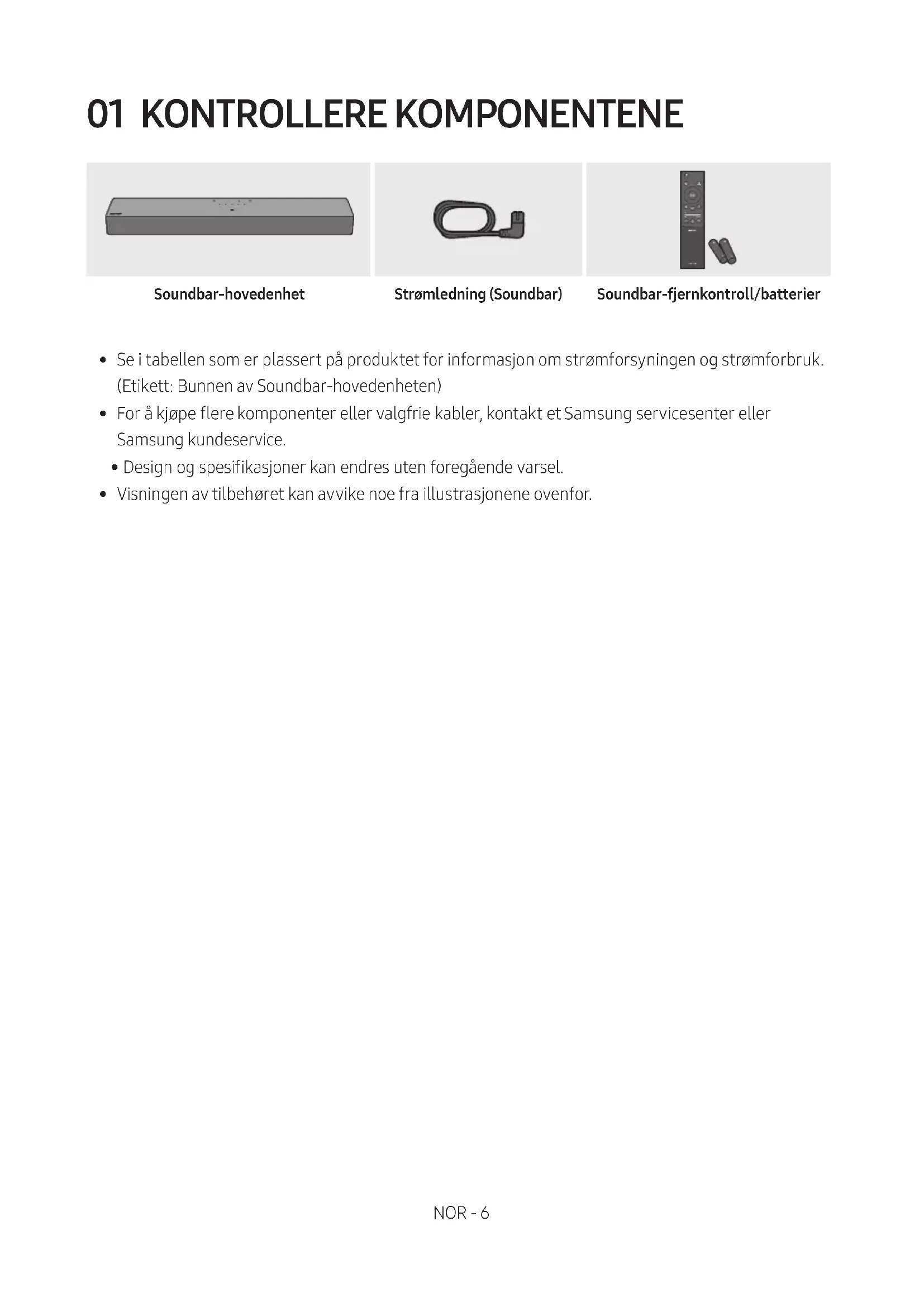

01 KONTROLLERE KOMPONENTENE
- Se i tabellen som er plassert på produktet for informasjon om strømforsyningen og strømforbruk. (Etikett: Bunnen av Soundbar-hovedenheten)
- For å kjøpe flere komponenter eller valgfrie kabler, kontakt et Samsung servicesenter eller Samsung kundeservice.
- Design og spesifikasjoner kan endres uten foregående varsel.
- Visningen av tilbehøret kan avvike noe fra illustrasjonene ovenfor.
02 PRODUKTOVERSIKT
| 1 | LED-indikator | LED-indikatoren blinker, lyser eller endrer farge avhengig av den aktuelle modusen eller statusen til Soundbar. Fargen på LED-indikatoren og antall lys indikerer aktiv modus som beskrevet nedenfor. | ||||
 Hvit LED |  Hvit LED |  Flerfarget LED | [XYZY]Hvit LED |  Hvit LED | ||
| Den flerfargede LED-en endres til Hvit, Cyan, Grønn, Rød, Gul, Oransje, Lilla, og Blå avhengig av modusen eller statusen. | ||||||
| 2 | Strøm Slår strømmen av og på. | |||||
| 3 | Volum Justerer volumet. | |||||
| 4 | Kilde | Trykk på (Kilde)-knappen for å endre modusen. Hver gang du endrer modusen, tennes LED-en hvit og slås av. | ||||
| LED-indikator |  |  |  | |||
 | «Digital Audio In» | «Bluetooth» | «USB» | |||

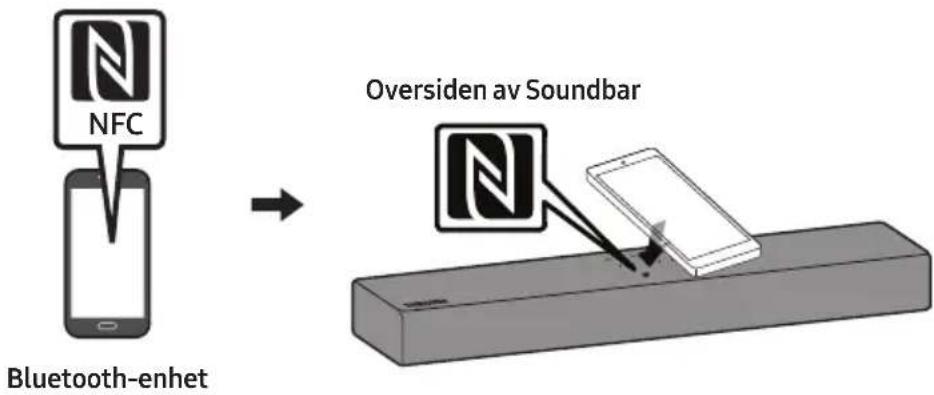

| 5 | NFC-logo | Du kan aktivere Bluetooth-tilkoblingen din ved å plassere telefonen i NFC-registreringsområdet til Soundbar. |
- Når du plugger inn AC-ledningen, vil strømknappen aktiveres etter fire til seks sekunder.
- Når du slår på denne enheten, vil den avgi lyd først etter fire til fem sekunder.
- Hvis du hører lyder fra både TV-en og Soundbar, gå til Innstillinger-menyen for TV-lyden og endre TV-høyttaleren til Ekstern høyttaler.

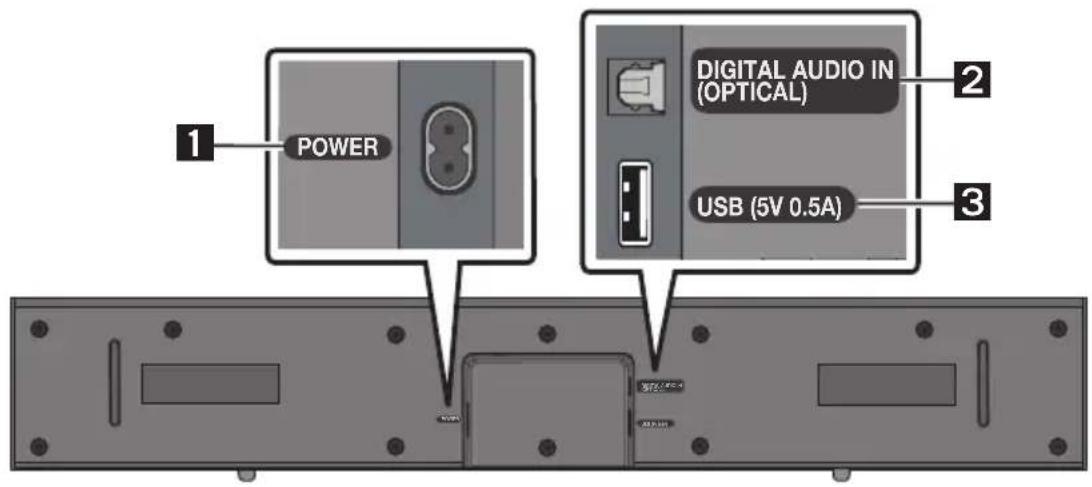

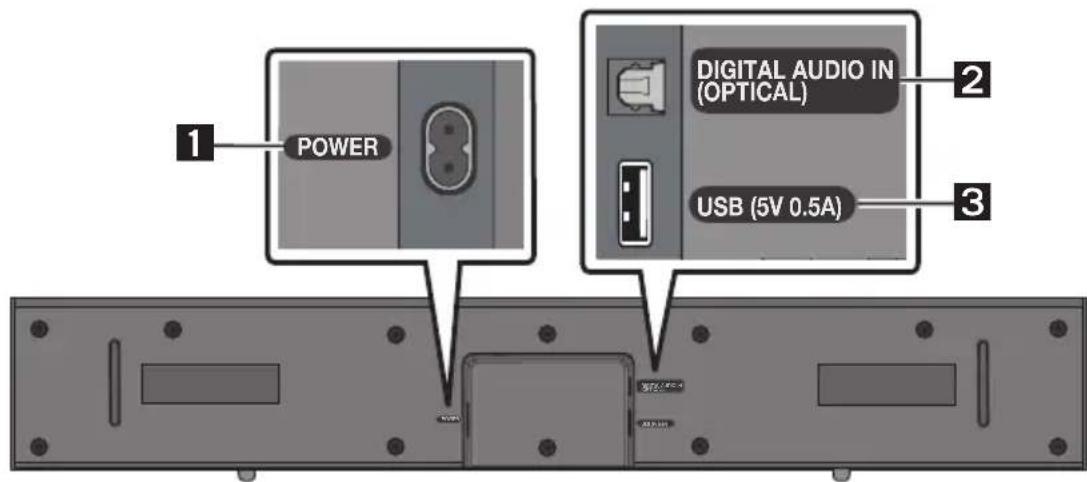

Bunnpanel på Soundbar
| 1 | POWERKoble til strømledning på Soundbar. |
| 2 | DIGITAL AUDIO IN (OPTICAL)Koble til den digitale (optiske) utgangen til en ekstern enhet. |
| 3 | USB (5V 0.5A)Koble til en USB-enhet her for å spille av musikkfiler på USB-enheten via Soundbar. |
- Ikke koble denne enheten eller andre komponenter til et AC-støpsel til alle tilkoblingene mellom komponentene er utført.
03 BRUKE FJERNKONTROLLEN
Sette inn batterier før du bruker fjernkontrollen (AAA-batterier x 2)
Skyv bakdekselet i pilens retning til det er helt av. Sett inn 2 AAA-batterier (1,5 V) slik at retningen er riktig. Skyv bakdekselet tilbake på plass.
Slik bruker du fjernkontrollen
| 1 | Strøm Slår Soundbar av og på. | ||
| LED-indikator | Blinker cyan X1 På | Blinker rødt X3 Av | |
| ·Funksjonen Auto Power Down Enheten slår seg av automatisk i følgende situasjoner: - I «Digital Audio In» / «Bluetooth» / «USB»-modus hvis det ikke er noe lydsignal i 18 minutter. | |||
| 2 | →(Kilde) Trykk for å velge en kilde koblet til Soundbar. | ||
| 3 | →(Demp) Trykk på (Demp)-knappen for å dempe lyden. Trykk på den en gang til for å slå på lyden. | ||
| LED-indikator | Blinker X gjentatte ganger ○ ○ ○ ○ ● | ||

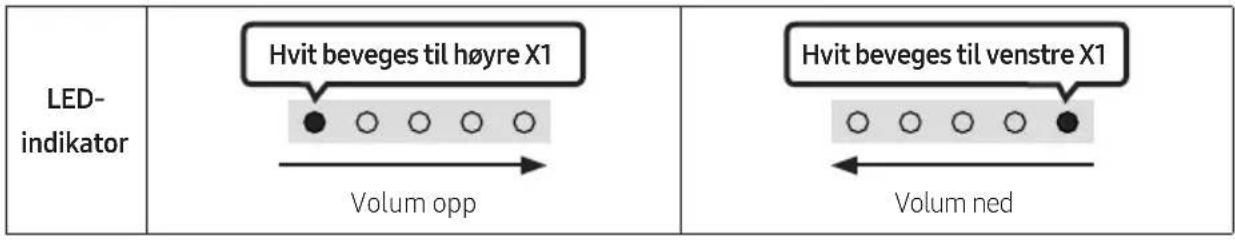

Volum
Trykk knappen oppover eller nedover for å justere volumet.
CH LEVEL
Ved å trykke på knappen kan du justere volumet for hver høyttaler.
| LED- indikator | |
| «Centre Level» |
(Lydkontroll)
Ved å trykke på knappen kan du angi lydfunksjonen. ∅nsket element kan justeres med Opp/Nedknappene. Den flerfargede LED-en blinker hvit hver gang modusen endres.
- Hvis bilde og lyd ikke er synkronisert mellom TV-en og din Soundbar, velger du «Sync» i lydinnstillingene og stiller deretter lydforsinkelsen til 0–300 millisekunder med Opp/Nedknappene. (Ikke tilgjengelig i «USB»- eller «Bluetooth»-modus.)
- «Sync» støttes bare for noen funksjoner.
- «Night mode» er optimalisert for visning på kvelden med innstillingene justert til å skru ned volumet, men å holde dialogen tydelig.
- «Voice enhancement» gjør det enklere å høre talt dialog i filmer og på TV.
| 7-bånds EQ | |||
 Trykk og hold inne (Lydkontroll)-knappen i rundt fem sekunder. |   Ved å bruke knappene Venstre/Høyre og hver kan justeres ved å stille inn mellom -6 til +6. | ||
| «150Hz» | «150Hz» → «300Hz» → «600Hz» → «1.2kHz» → «2.5kHz» → «5kHz» → «10kHz» | ||
| 7 | Bluetooth PAIRBytt Soundbar til Bluetooth-paringsmodus.Når du trykker på knappen, endres LED-displayet som vist nedenfor.Til paringen er fullført endres den flerfargede LED-en vekselvis Rød → Grønn → Blå. | ||
| Denndel | ►II (Avspilling/Pause)Du kan også spille av eller pause musikk ved å trykke på knappen i USB-modus. | ||
| Denndel | Opp/Ned/Venstre/HøyreTrykk på knappen Opp/Ned/Venstre/Høyre for å velge eller angi funksjonene.GjentaHvis du vil bruke Gjenta-funksjonen i «USB»-modus, trykker du på knappen Opp.Hoppe over musikkTrykk på knappen Høyre for å velge neste musikkfil. Trykk på knappen Venstre for å velge forrige musikkfil. | ||
| Dredel | i (Informasjon)Når den trykkes, vises informasjonen for hver modus. (Se side 7.) | ||
Bluetooth PAIR
▶II (Avspilling/Pause)
Opp/Ned/Venstre/Høyre
i (Informasjon)
11
SOUND MODE
Du velger ønsket lydmodus ved å trykke på knappen. Den flerfargede LED-en blinker hvit hver gang modusen endres. (Lydmodusen avhenger av TV-modellen.)
| LED-indikator | |
 | «Surround Sound» → «Standard» |
- Surround Sound
Gir et bredere lydbilde enn standard.
- Standard
Denne funksjonen slår automatisk på Soundbar når det kommer en tilkoblingsforespørsel fra en tidligere tilkoblet TV eller Bluetooth-enhet.
Innstillingen er På som standard.
- Trykk og hold SOUND MODE-knappen inne i mer enn 5 sekunder for å slå av Bluetooth Powerfunksjonen.
• DRC (Dynamic Range Control) av/på
Lar deg bruke utvidet dynamisk område på Dolby Digital-spor. Trykk og hold inne SOUND MODE-knappen i mer enn fem sekunder mens Soundbar er slått for å slå DRC (Dynamic Range Control) av eller på. Når DRC er slått på, er høye lyder redusert. (Lyden kan være forvrengt.)
| SOUND MODE-knapp | LED-indikator | |
 |  På (standard) |  Av |
| DRC av/på Slå På → Av | ||
12
WOOFER-NIVÅ (BASS)
Skyv knappen opp eller ned for å justere bassnivået mellom -6 og +6. Trykk på knappen for å angi subwooferens (bassens) volumnivå til 0 (standard). (Subwoofer følger ikke med.)
13
TONE CONTROL
Ved å trykke på knappen kan du justere volumet for diskant- eller basslyden. ∅nsket element kan justeres med Opp/Ned-knappene. (Denne funksjonen er tilgjengelig i alle lydmoduser unntatt «Standard».)
| LED-indikator | |
 | «Treble» → «Bass» |
Bruke de skjulte knappene (knapper med mer enn én funksjon)
| Skjult knapp | Side | |
| Knapp på fjernkontrollen Funksjon | ||
| WOOFER (Opp) | TV-fjernkontroll av/på | Side 15 |
| Venstre | TV auto. tilkobling av/på | Side 19 |
| (Lydkontroll) | 7-bånds EQ Side 11 | |
| SOUND MODE | DRC av/på Side 12 | |
| Bluetooth Power av/på Side 12 | ||
Utgangsspesifikasjoner for de forskjellige lydeffektmodusene
- Denne funksjonen kan kun brukes med IR-fjernkontroller. Bluetooth-fjernkontroller (fjernkontroller som krever paring) støttes ikke.
- Still inn TV-høyttaleren på Ekstern høyttaler for å bruke denne funksjonen.
- Produsenter som støtter denne funksjonen: Samsung, VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA
- Slå av Soundbar.
- Trykk og hold nede WOOFER-knappen i fem sekunder.
Hver gang du trykker på WOOFER-knappen og holder den i fem sekunder, endres modusen i følgende rekkefølge: «Off-TV Remote» (Standard-modus), «Samsung-TV Remote», «All-TV Remote». LED-indikatorstatusen endres hver gang modusen endres, som vist nedenfor.
| Knapp på fjernkontrollen LED-indikator Status | ||
 |  |  «Off-TV Remote»(Standard-modus) |
 |  |  «Samsung-TV Remote» |
 |  |  «All-TV Remote» |
04 KOBLE TIL SOUNDBAR

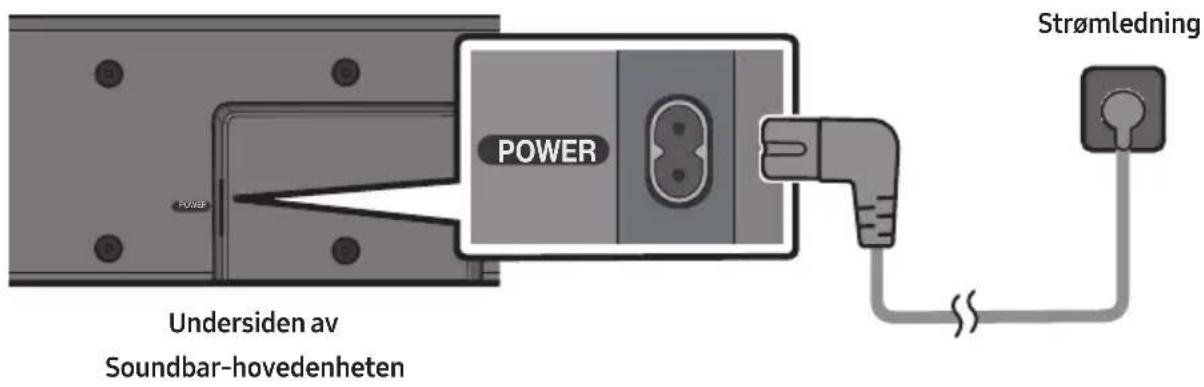

Koble til elektrisk strøm
Bruk strømkomponenter for å koble Soundbar til en stikkontakt i følgende rekkefølge:
- For mer informasjon om nødvendig elektrisk strøm og strømforbruk, se etiketten festet på produktet. (Etikett: Bunnen av Soundbar-hovedenheten)
- Koble strømledningen til Soundbar.
- Koble strømledningen til en stikkontakt.
MERK
- Hvis du kobler fra strømkabelen og kobler den til igjen når produktet er slått på, slås Soundbar på automatisk.
05 BRUKE EN KABLET TILKOBLING TIL TV-EN
- Når du bruker en optisk kabel og terminalene har dekslene, må du fjerne dekslene.
- Med TV-en og Soundbar slått av, koble DIGITAL AUDIO IN (OPTICAL)-porten på Soundbar og OPTICAL-utgangsporten på TV-en med den optiske kabelen (følger ikke med), som vist i illustrasjonen.
- Slå på Soundbar og TV-en.
- Trykk på knappen (Kilde) på toppanelet eller på fjernkontrollen, og velg deretter «Digital Audio I»-modus.
- TV-lyden sendes ut fra Soundbar.
06 BRUKE EN TRÅDL∅S TILKOBLING TIL TV-EN
Koble til via Bluetooth
Når en Samsung-TV er koblet til via Bluetooth, kan du høre stereolyd uten problemer med kabling.
- Samsung-TV som støtter Bluetooth, kan kobles til. Sjekk spesifikasjonene til TV-en din.

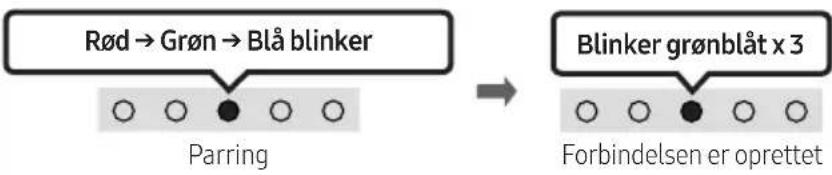

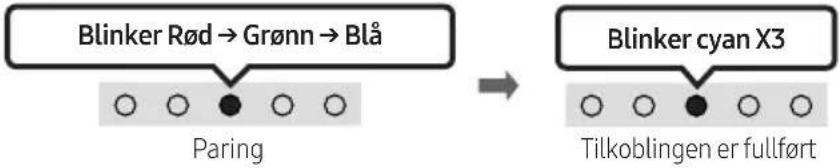

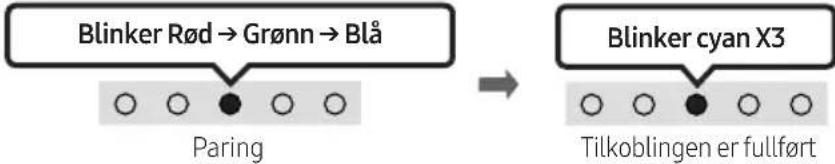

Den første tilkoblingen

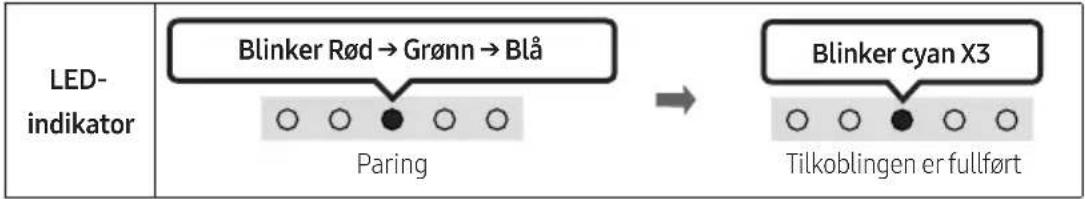

- Trykk på ✝ PAIR-knappen på Soundbar-fjernkontrollen, eller trykk på ➞ (Kilde)-knappen på Soundbar-toppanelet for å åpne «Bluetooth»-modus.
| Knappen Bluetooth-paring LED-indikator | |
 ELLERNår i «Bluetooth»-modus |  • Til paringen er fullført endres den flerfargede LED-en vekselvis Rød → Grønn → Blå. |
| «Ready to connect via Bluetooth.» | |
En tilgjengelig Soundbar er indikert med «Trenger paring» eller «Paret» på TV-apparatets Bluetooth-enhetsliste. Hvis du vil koble Samsung-TV-en til Soundbar, velger du meldingen og oppretter deretter en tilkobling.
- Du kan nå høre Samsung-TV-lyd fra Soundbar.
- Hvis det er en tilkoblingslogg mellom Soundbar og Samsung-TV-en, kobles Soundbar automatisk til ved å endre modus til «Bluetooth.»
Hvis enheten ikke klarer å koble til
- Hvis du har en eksisterende Soundbar (f.eks., [AV]Soundbar C4-Series) på høyttalerlisten på Samsung-TV-en, må du slette den.
• Gjenta deretter trinn 1 til 3.
Koble Soundbar fra Samsung-TV-en
Trykk på (Kilde)-knappen på toppanelet eller på fjernkontrollen for å velge en annen modus enn «Bluetooth».
- Å koble fra tar tid fordi Samsung-TV-en må motta svar fra Soundbar. (Tiden som kreves kan variere, avhengig av Samsung-TV-modellen.)
TV auto. tilkobling av/på
Hvis du vil slå av automatisk Bluetooth-tilkoblingen mellom Soundbar og TV-en, trykker du på Venstre-knappen på fjernkontrollen i 5 sekunder mens Soundbar har status « Bluetooth Ready ». (for å veksle mellom På → Av)
| Venstre-knapp | LED-indikator | |
 |  På (standard) |  Av |
| Bluetooth Ready Slå På → Av | ||
Merknader om Bluetooth-tilkobling
- Finn en ny enhet innen 1 m for å koble til via Bluetooth-kommunikasjon.
- Hvis du blir bedt om en PIN-kode når du kobler til en Bluetooth-enhet, skriver du inn <0000>.
- Soundbar slås automatisk av etter 18 minutter i Klar-tilstand.
- Det kan hende at Soundbar ikke utfører Bluetooth-søk eller tilkobling riktig under følgende omstendigheter:
- Hvis det er et sterkt elektrisk felt rundt Soundbar.
- Hvis flere Bluetooth-enheter pares med Soundbar samtidig.
– Hvis Bluetooth-enheten er slått av, ikke på plass eller ikke fungerer som den skal.
- Elektroniske enheter kan forårsake radioforstyrrelser. Enheter som genererer elektromagnetiske bølger må holdes borte fra Soundbar-hovedenheten – for eksempel mikrobølger, trådløse LAN-enheter, etc.
07 KOBLE TIL EN EKSTERN ENHET

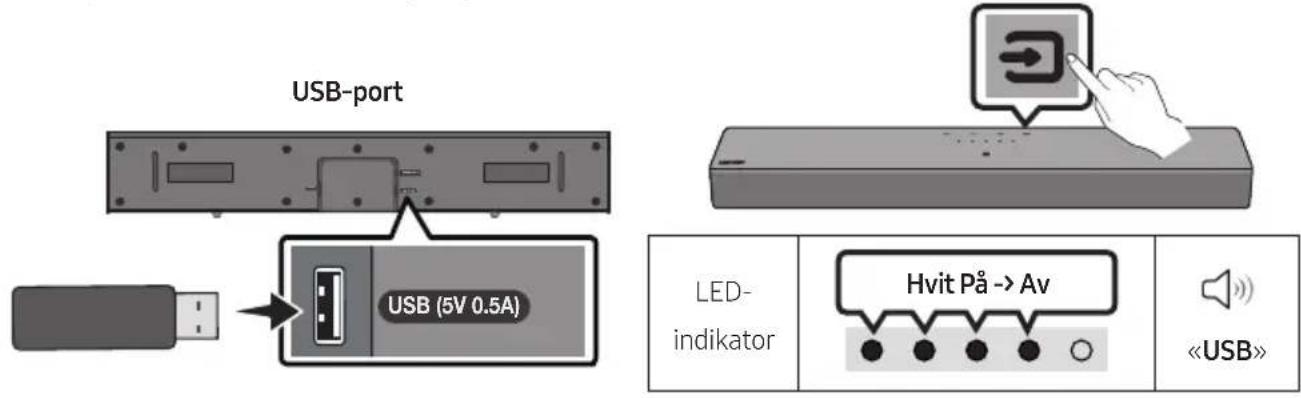

Du kan spille av musikkfiler fra lagringsenheter via Soundbar.

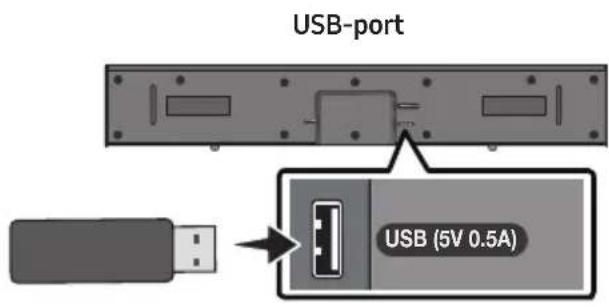

- Koble USB-enheten til USB-porten på undersiden av produktet.
- Trykk på (Kilde)-knappen på toppanelet eller fjernkontrollen, og velg USB-modusen.
- Spill av musikkfiler fra lagringsenheten via Soundbar.
- Soundbar slås av automatisk (Auto Power Down) hvis ingen lagringsenheter er koblet til i løpet av 18 minutter.
Kompatibilitetsliste
| Filtype | Kodek | Samplingsrate | Bithastighet |
| *.mp3 MPEG1 Layer2 32 | kHz ~ 48kHz 32 ~ 320kbps | ||
| MPEG1 Layer3 32kHz ~ 48kHz 32 ~ 320kbps | |||
| MPEG2 Layer3 16kHz ~ 24kHz 8 ~ 160kbps | |||
| MPEG2.5 Layer3 8kHz ~ 12kHz 8 ~ 160kbps | |||
| *.wma | WMA7/8/9 32kHz ~ 48kHz 32 ~ 320kbps | ||
| *.aac *.m4a | A AC-LC (MPEG2/MPEG4, kun lyd) | 32kHz ~ 48kHz 32 ~ 320kbps | |
| *.wav LPCM 32kHz ~ 192kHz 1024 ~ 9216kbps | |||
| *.flac | FLAC | 32kHz ~ 192kHz | 162 ~ 8100kbps |
- Hvis det er for mange mapper (rundt 200) og filer (rundt 2000) lagret på USB-enheten, kan det ta litt tid før Soundbar får tilgang til og spiller av filene.
- Soundbar støtter bare USB-enheter med filsystemene FAT16 (\~2GB), FAT32 (\~2TB) eller NTFS (\~2TB).
09 KOBLE TIL EN MOBILENHET
Koble til via Bluetooth
Når en mobilenhet er koblet til via Bluetooth, kan du høre stereolyd uten problemer med kabling.
- Når du kobler en paret Bluetooth-enhet med Soundbar av, slås Soundbar automatisk på.
Mobilenhet
Den første tilkoblingen
- Når du kobler til en ny Bluetooth-enhet, må du forsikre deg om at enheten er innen 1 m avstand.
- Trykk på ✝ PAIR-knappen på Soundbar-fjernkontrollen, eller trykk på ➞ (Kilde)-knappen på Soundbar-toppanelet for å åpne «Bluetooth»-modus.
| Knappen Bluetooth-paring LED-indikator | |
 ELLERNår i «Bluetooth»-modus |  • Til paringen er fullført endres den flerfargede LED-en vekselvis Rød → Grønn → Blå. |
| «Ready to connect via Bluetooth.» | |
-
På enheten din, velg «[AV]Samsung Soundbar C4-Series» fra listen som vises.
-
Spill av musikkfiler fra enheten som er koblet til via Bluetooth, gjennom Soundbar.
Hvis enheten ikke klarer å koble til
- Hvis du har en eksisterende Soundbar (f.eks., [AV]Samsung Soundbar C4-Series) på høyttalerlisten på mobilenheten, må du slette den.
• Gjenta trinn 1 og 2.
Merknader om Bluetooth-tilkobling
- Finn en ny enhet innen 1 m for å koble til via Bluetooth-kommunikasjon.
- Hvis du blir bedt om en PIN-kode når du kobler til en Bluetooth-enhet, skriver du inn <0000>.
- Soundbar slås automatisk av etter 18 minutter i Klar-tilstand.
- Det kan hende at Soundbar ikke utfører Bluetooth-søk eller tilkobling riktig under følgende omstendigheter:
– Hvis det er et sterkt elektrisk felt rundt Soundbar.
– Hvis flere Bluetooth-enheter pares med Soundbar samtidig.
- Elektroniske enheter kan forårsake radioforstyrrelser. Enheter som genererer elektromagnetiske bølger må holdes borte fra Soundbar-hovedenheten – for eksempel mikrobølger, trådløse LAN-enheter, etc.
• Soundbar støtter SBC-data (44,1 kHz, 48 kHz).
- Koble kun til en Bluetooth-enhet som støtter A2DP (AV)-funksjonen.
- Du kan ikke koble Soundbar til en Bluetooth-enhet som støtter kun HF (Hands Free)-funksjonen.
- Når du kobler Soundbar til en Bluetooth-enhet, plasser dem så nære hverandre som mulig.
- Jo lenger Soundbar og Bluetooth-enheten er fra hverandre, jo lavere blir lydkvaliteten. Bluetooth-tilkoblingen kan frakobles når enhetene er utenfor det effektive området.
- Bluetooth-tilkoblingen fungerer muligens ikke som beregnet i områder med dårlig mottak.
- En Bluetooth-enhet kan oppleve støy eller funksjonsfeil under følgende forhold:
– Når kroppen er i kontakt med signal-mottakeren på Bluetooth-enheten eller Soundbar.
- I hjørner eller når det er en hindring i nærheten, for eksempel en vegg eller skillevegg, der det kan oppstå elektriske forandringer.
– Når de utsettes for radioforstyrrelser fra andre produkter som opererer på samme frekvensområder, for eksempel medisinsk utstyr, mikrobølgeovner og trådløse LAN-enheter.
– Hindringer som dører og vegger kan fortsatt påvirke lydkvaliteten selv når enhetene er innenfor det effektive området.
- Vær oppmerksom på at Soundbar ikke kan pares med andre Bluetooth-enheter mens du bruker Bluetooth-alternativet.
- Denne trådløse enheten kan føre til elektriske forstyrrelser under bruk.
Bluetooth Power av/på
Hvis en Bluetooth-enhet som tidligere har blitt tilkoblet, forsøker å kobles til Soundbar når Bluetooth-funksjonen er slått på og Soundbar er slått av, slås Soundbar på automatisk.
Koble Bluetooth-enheten fra Soundbar
Du kan koble Bluetooth-enheten fra Soundbar. For instruksjoner, se i Bluetooth-enhetens brukerhåndbok.
• Soundbar vil bli frakoblet.
- Hvis Soundbar er koblet fra Bluetooth-enheten, blinker den flerfargede LED-indikatoren på Soundbar tre ganger «Rød».
Koble Soundbar fra Bluetooth-enheten
Trykk på 📋 (Kilde)-knappen på toppanelet eller på fjernkontrollen for å velge en annen modus enn «Bluetooth»
- Det tar tid å koble fra, fordi Bluetooth-enheten må ta imot et svar fra Soundbar. (Frakoblingstiden kan variere avhengig av Bluetooth-enheten.)
Koble Soundbar til en mobil enhet med NFC-funksjonen
Plasser den mobile enheten i NFC-sonen på toppen av Soundbar.
MERKNADER
• Pass på at den mobile enheten har NFC-funksjonen slått på, og at skjermen er aktiv.
- Bluetooth-tilkobling er utilgjengelig når NFC på mobilenheten er i kort-emuleringsmodus.
- Hvis du blir bedt om å angi en PIN-kode när du kobler til en Bluetooth-enhet, angir du <0000>.
- Soundbar slås automatisk av etter 18 minutter i Klar-modusen.
- Soundbar kan kanskje ikke utføre Bluetooth-søket eller -tilkoblingen korrekt under følgende forhold:
- Hvis det er et sterkt elektrisk felt rundt Soundbar.
- Hvis flere Bluetooth-enheter er paret med Soundbar samtidig.
- Hvis Bluetooth-enheten er slått av, ikke på plass eller ikke fungerer.
- Elektroniske enheter kan forårsake radioforstyrrelser. Utstyr som avgir elektromagnetiske bølger, må holdes borte fra Soundbar-hovedenheten, f.eks. mikrobølgeovner, enheter i trådløse nettverk osv.
• Soundbar støtter SBC-data (44,1kHz, 48kHz).
- Må kun tilkobles en Bluetooth-enhet som støtter A2DP (AV)-funksjonen.
- Du kan ikke koble Soundbar til en Bluetooth-enhet som bare støtter håndfrifunksjonen (HF).
- Når du har paret lydplanken til en Bluetooth-enhet, og du velger "[AV]Samsung Soundbar C4-Series" fra enhetens skannede liste over enheter, vil Soundbar automatisk skifte til "Bluetooth"-modus.
- Kun tilgjengelig hvis Soundbar er listet opp som en av Bluetooth-enhetens parede enheter. (Bluetooth-enheten og Soundbar må ha vært paret minst en gang tidligere.)
Forholdsregler ved installasjon
• Må bare monteres på vertikal vegg.
- Må ikke monteres på et sted med høy temperatur eller fuktighet.
- Kontroller om veggen er sterk nok til å holde produktets vekt. Hvis ikke må du forsterke veggen eller velge et annet monteringssted.
- Kjøp og bruk festeskruer eller forankringer som er hensiktsmessige for den aktuelle veggtypen (gipsplater, jernplate, tre osv.). Skru om mulig skruene inn i veggstendere.
- Kjøp veggmonteringsskruer som er slik at de er tilpasset typen vegg og tykkelsen på veggen du vil montere Soundbar på.
- Diameter: M4
– Lengde: 40 mm eller lengre anbefales.
- Koble kabler fra enheten til eksterne enheter før du installerer Soundbar på veggen.
- Pass på at enheten er slått av og koblet fra strømkilden før du installerer den. Ellers kan det føre til elektrisk støt.
Veggmonteringskomponenter
For montering på betongvegger (følger ikke med)
MERK
- Installasjoner på andre typer vegger vil kreve andre typer skruer.

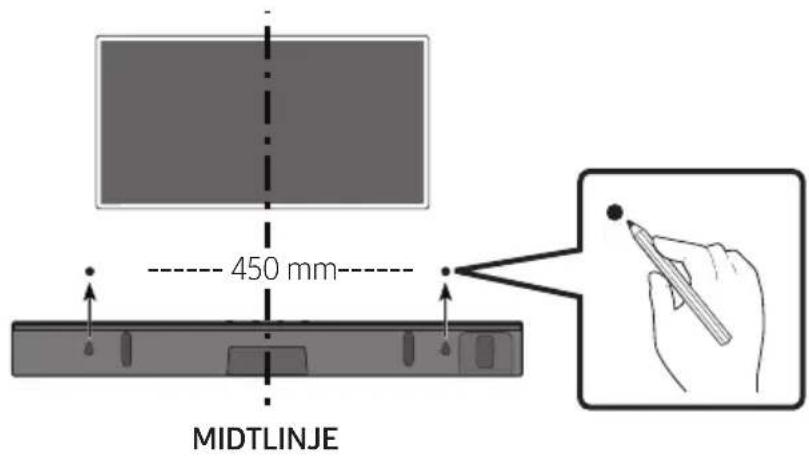

1.
MERKNADER
- Hvis TV-en er montert på veggen, installerer du Soundbar 5 cm eller mer under TV-en.
- Bruk en blyant til å merke hullposisjonene.
2.
VIKTIG MERKNAD
- Monteringsmetoden som er vist her, er for BETONGVEGGER. Monteringsmetoden vil variere avhengig av hvilken type vegg du har. Hvis du skal montere på en gipsvegg, så anbefaler vi at du borer støttehull i det underliggende reisverket.
3.
- Støtter for veggmontering er integrert bak på Soundbar.
FORSIKTIG
- Trykk ned Soundbar med tilstrekkelig kraft for å feste den på veggen. Hvis Soundbar ikke sitter godt på veggen, kan den løsne og forårsake personskader.
- Du må ikke støte inn i eller slå borti Soundbar (spesielt nedenfra). En slik påvirkning kan løsne Soundbar fra veggen og forårsake personskader.
11 PROGRAMVARE-OPPDATERING
Viktig: Etter oppgradering beholder du de opprinnelige innstillingene.
- Koble en USB-minnepinne til USB-porten på datamaskinen.
Viktig: Pass på at det ikke er noen musikkfiler på USB-minnepinnen. Dette kan føre til at fastvareoppdateringen mislykkes. - Gå til (samsung.com) → velg Angi modellnummer og angi Soundbar-modellen din. Velg håndbøker og nedlastinger, og last ned den nyeste programvarefilen.
- Lagre den nedlastede programvaren til en USB-minnepinne og velg Pakk ut her for å pakke ut mappen.
-
Slå av Soundbar, og koble USB-pinnen med programvareoppdateringen til USB-porten.
-
Sett USB-en inn i Soundbar, og bytt til USB-kilde. Programvaren oppdateres automatisk, og oppdateringen fullføres innen to minutter. Under oppdateringsprosessen begynner de fem LED-lampene å blinke i en sløyfe, deretter lyser alle de fem LED-lampene hvitt, og så blinker de fem LED-lampene i en sløyfe igjen. Når oppdateringen er fullført, blinker cyanindikatoren tre ganger, og Soundbar starter automatisk på nytt.

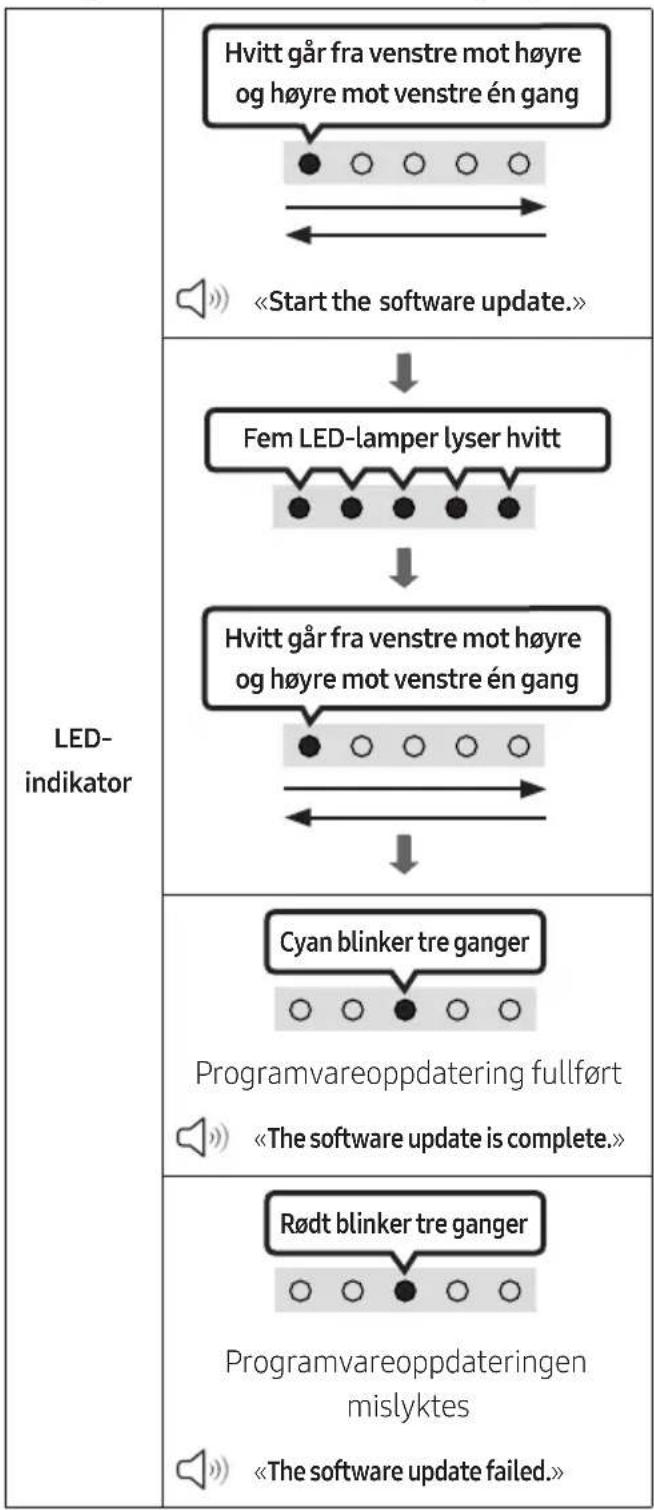

- Dette produktet har en funksjon kalt DUAL BOOT. Hvis fastvaren ikke blir oppdatert, kan du oppdatere den på nytt.
- Slå av Soundbar, koble fra og koble deretter USB-lagringsenheten som inneholder oppdateringsfilene, til USB-porten på Soundbar på nytt.
- Trekk ut strømledningen til Soundbar, sett den i støpslet igjen, og slå deretter på Soundbar.
MERKNADER
- Oppdateringen av fastvaren fungerer kanskje ikke riktig hvis lydfiler som støttes av Soundbar, blir lagret på USB-lagringsenheten.
- Ikke slå av strømmen eller fjern USB-enheten mens oppdateringen pågår. Hovedenheten slås av automatisk etter at fastvareoppdateringen er ferdig.
- Etter oppgradering beholder du de opprinnelige innstillingene. (deriblant volum, lydfelt osv.)
- Når fastvareoppdateringen er fullført, slås Soundbar automatisk på, og talegrensesnittet vises. Hvis programvareoppdateringen mislykkes, må du sjekke om USB-minnepinnen er ødelagt.
- Mac OS-brukere må bruke MS-DOS (FAT) som USB-format.
- Oppdatering via USB er kanskje ikke tilgjengelig, avhengig av produsenten av USB-lagringsenheten.
Tilbakestill

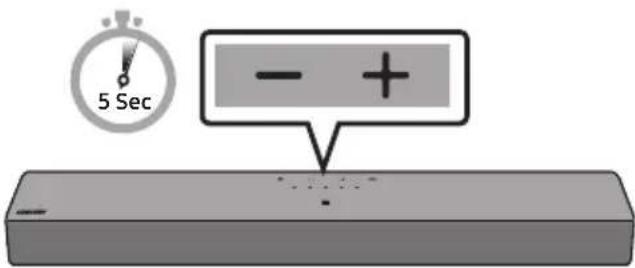

Med Soundbar på, trykk - + (Volum) på enheten samtidig i minst 5 sekunder. LED-skjermen endres som vist nedenfor, og Soundbar er tilbakestilt.
! FORSIKTIG
- Alle innstillingene for Soundbar er tilbakestilt. Pass på at du bare utfører dette när tilbakestilling er nødvendig.
12 FEILS∅KING
Kontroller følgende før du søker hjelp.
→Sjekk om strømkabelen til Soundbar er riktig satt inn i stikkontakten.
→Når du har fjernet strømledningen, sett den inn igjen.
→Slå den eksterne enheten av og på igjen, og prøv på nytt.
→Hvis det ikke er noe signal, slås Soundbar automatisk av etter en viss periode. Slå på strømmen. (Se side 9.)
→Pek fjernkontrollen rett mot Soundbar.
→Bytt ut batteriene med nye.
Soundbar spiller ikke av noe lyd.
→Volumet på Soundbar er for lavt eller dempet. Juster volumet.
→Når en ekstern enhet (STB, Bluetooth-enhet, mobilenhet, etc.) er tilkoblet, justerer du volumet på den eksterne enheten.
→For lydutgang fra TV-en velger du Soundbar.
(Samsung-TV: Hjem (m)→Meny→Innst. ( )
→ Alle innstillinger (💡 → Lyd → Lydutgang → Velg Soundbar)
→Kabelforbindelsen til Soundbar er muligens løs. Fjern kabelen og koble til igjen.
→Fjern strømledningen helt, koble til igjen og slå på strømmen.
→Initialiser produktet og prøv igjen.
(Se side 31.)
→Når du kobler til en ny enhet, bytt til Bluetooth-paring for tilkobling. (Trykk på
* PAIR-knappen på fjernkontrollen eller trykk på → (Kilde)-knappen på innfatningen i minst 5 sekunder.)
→Hvis Soundbar er koblet til en annen enhet, kobler du fra enheten først for å bytte enheten.
→Koble den til igjen etter at du har fjernet Bluetooth-høyttalerlisten på enheten du vil koble til. (Samsung-TV: Hjem (
Meny → Innst. ( Ⓞ→ Alle innstillinger ( )
→ Lyd → Lydutgang → Bluetooth-høyttalerliste)
→Fjern og koble til strømpluggen på nytt, og prøv deretter på nytt.
→Initialiser produktet og prøv igjen.
(Se side 31.)
Lyden blir borte när den er koblet til via Bluetooth.
→Hvis enheten som er koblet til Bluetooth, flyttes for langt bort fra Soundbar, kan det gjøre at lyden blir borte. Flytt enheten nærmere Soundbar.
→Hvis en del av kroppen din er i kontakt med Bluetooth-mottakeren eller produktet er installert på metallmøbler, kan lyden bli borte. Sjekk installasjonsmiljøet og bruksbetingelsene.
For å sende henvendelser og spørsmål angående åpne kilder, kontakt Samsung Open Source (http://opensource.samsung.com)
15 VIKTIG MERKNAD OM SERVICE
- Figurer og illustrasjonen i denne brukerhåndboken er kun for referanse, og kan avvike fra hvordan de er på produktet.
- Du kan bli belastet med et administrasjonsgebyr hvis
(a) En reparatør blir sendt ut til deg på din forespørsel og det ikke er noe galt med produktet (dvs. du har ikke lest denne brukerhåndboken).
(b) Du tar med deg enheten til et serviceverksted, og det ikke er noe galt med produktet (dvs. du har ikke lest denne brukerhåndboken).
- Vi vil opplyse deg om hvor stort dette administrasjonsgebyret er før vi besøker deg eller starter å jobbe med spilleren.
16 SPESIFIKASJONER OG VEILEDNING
Spesifikasjoner
| Modellnavn HW-C410 | |
| USB 5V/0,5A | |
| Vekt 2,0 kg | |
| Dimensjoner (B x H x D) 641,0 x 66,5 x 107,0 mm | |
| Driftstemperaturområde +5°C til +35°C | |
| Fuktighetsområde drift 10 % til 75 % | |
| FORSTERKERNominell utgangseffekt | 20W x 2 |
| Avspillingsformater som støttes | LPCM 2ch, Dolby AudioTM(Støtter Dolby® Digital), DTS |
| Totalt strømforbruk i hvilemodus (W) 0,5W | |
| BluetoothMetode for deaktivering av port | Trykk og hold SOUND MODE-knappen inne i mer enn 5 sekunder for å slå av Bluetooth Power-funksjonen. |
MERKNADER
- Samsung Electronics Co., Ltd reserverer seg retten til å endre spesifikasjonene uten varsel.
• Vekt og dimensjoner er omtrentlige.
- Samsung erklærer herved at dette radioutstyret er i samsvar med kravene i direktiv 2014/53/EU og de relevante britiske lovfestede bestemmelsene. Du finner hele samsvarserklæringen her: http://www.samsung.com. Gå til Støtte og angi modellnavnet. Dette utstyret kan brukes i alle EU-land og i Storbritannia.
• UTGANGSEFFEKT, TRÅDL∅S ENHET
RF maks. sendereffekt
100mW ved 2,4GHz - 2,4835GHz
[Korrekt avhending av batterier i dette produktet]
(Gjelder i land med avfallssortering)
Denne merkingen på batteriet, håndboken eller emballasjen angir at batteriene i dette produktet ikke skal kastes sammen med annet husholdningsavfall ved slutten av sin levetid. Der det er merket, angir de kjemiske symbolene Hg, Cd eller Pb at batteriet inneholder kvikksølv, kadmium eller bly over referansenivåene i EUdirektiv 2006/66.
Hvis batteriene ikke avhendes på riktig måte, kan disse stoffene skade menneskers helse eller miljøet. For å beskytte naturressursene og for å fremme gjenbruk av materialer ber vi deg holde batterier adskilt fra andre typer avfall og resirkulere dem ved å levere dem på din lokale mottaksstasjon.
Korrekt avhending av dette produktet (Avfall fra elektrisk og elektronisk utstyr)
(Gjelder i land med avfallssortering)
Denne merkingen som vises på produktet, dets tilbehør eller dokumentasjon, indikerer at produktet eller det elektroniske tilbehøret (for eksempel lader, headset, USB-kabel) ikke skal kastes sammen med annet husholdningsavfall ved slutten av levetiden. For å hindre potensiell skade på miljøet eller helseskader grunnet ukontrollert avfallsavhending ber vi om at dette avfallet holdes adskilt fra andre typer avfall og resirkuleres på ansvarlig måte for å fremme bærekraftig gjenbruk av materielle ressurser.
Private forbrukere bør kontakte enten forhandleren de kjøpte produktet av, eller lokale myndigheter for detaljer om hvor og hvordan disse artiklene kan resirkuleres på en miljøvennlig måte.
Forretningsbrukere bør kontakte sin leverandør og undersøke vilkårene i kjøpskontrakten. Dette produktet og det elektroniske tilbehøret skal ikke blandes med annet kommersielt avfall som skal kastes.
Mer informasjon om Samsungs miljøtiltak og produktspesifikke og lovmessige forpliktelser, for eksempel REACH, WEEE, batterier, finnes på:
Tilslutter elektrisk strøm 16
Tilslutter elektrisk strøm
Den første tilslutning
- Tryk på knappen ✝ PAIR på Soundbar-fjernbetjeningen, eller tryk på knappen ➞ (Kilde) på toppanelel på Soundbar for at vælge tilstanden "Bluetooth".
| Bluetooth parring-knap LED-indikator | |
 ELLERNår apparatet er i “Bluetooth”-tilstand |  Indtil parringen er fuldført, skidtes flerfarvet LED somRød→Grøn→Blåskiftevis. |
| "Ready to connect via Bluetooth." | |
"Bluetooth Ready". (Slå til → fra)
| Venstre knap LED-indikator | ||
 |  Til (standard) |  Fra |
| Bluetooth Ready Slå til → Fra | ||
