Produkttype	Lydplanke med trådløs subwoofer
Modell	HW-Q86R
Merke	Samsung
Total effekt	400W (Lydplanke: 200W, Subwoofer: 200W)
Kanaler	5.1.2 (inkludert oppadrettede høyttalere)
Dimensjoner (hovedenhet)	1226 x 83 x 136 mm (B x H x D)
Vekt (hovedenhet)	7,3 kg
Subwoofer dimensjoner	205 x 403 x 403 mm (B x H x D)
Subwoofer vekt	9,8 kg
Strømforsyning	AC 100-240V, 50/60Hz
Strømforbruk	40W (Lydplanke), 25W (Subwoofer)
Strømforbruk i standby	< 0,5W
Lydavkoding	Dolby Atmos, Dolby Digital Plus, Dolby TrueHD, DTS:X, DTS-HD HRA
Tilkobling	HDMI (eARC), Optisk, Bluetooth 4.2, Wi-Fi, USB
Smarte funksjoner	Innebygd Alexa, Samsung SmartThings, Adaptiv lyd, Spillmodus
Fjernkontroll	Inkludert (batteritype: AAA)
Kan monteres på vegg	Ja (brakett inkludert)
Rengjøringsinstruksjoner	Tørk med myk, tørr klut. Ikke bruk væsker eller aerosol.
Sikkerhetsadvarsler	Må ikke utsettes for regn, fuktighet eller overdreven varme. Sørg for tilstrekkelig ventilasjon.
Reservedeler og reparerbarhet	Kontakt Samsung støtte eller autoriserte servicesentre. Se brukerhåndboken for utskiftbare deler.
Generell informasjon	År: 2019. Egnet for TV-er 55" og større. For detaljert oppsett, se brukerhåndboken.

Ofte stilte spørsmål - HW-Q86R SAMSUNG

Hvordan kobler jeg Samsung HW-Q86R til TV-en min?

Bruk den medfølgende HDMI-kabelen og koble til HDMI ARC/eARC-porten på TV-en. Alternativt kan du bruke en optisk kabel. For trådløs tilkobling, aktiver Bluetooth på TV-en og par med lydplanken.

Støtter HW-Q86R Dolby Atmos?

Ja, HW-Q86R støtter Dolby Atmos og DTS:X for en oppslukende 3D-lydopplevelse med sine oppadrettede høyttalere.

Hvordan tilbakestiller jeg lydplanken?

Trykk og hold inne Innstillinger-knappen på lydplanken i 5 sekunder til den viser 'INIT' og slår seg av. Slipp og slå den på igjen.

Kan jeg bruke Alexa på HW-Q86R?

Ja, lydplanken har innebygd Alexa. Trykk på mikrofonknappen på fjernkontrollen for å aktivere talekontroll. Sørg for at den er koblet til Wi-Fi.

Hva er maksimal effekt?

Total effekt er 400W (200W fra lydplanken og 200W fra den trådløse subwooferen).

Hvordan kobler jeg subwooferen trådløst?

Koble inn subwooferen og trykk på ID SET-knappen på baksiden. Trykk deretter på ID SET-knappen på lydplankens fjernkontroll. LED-lampen på subwooferen blir fast blå.

Kan jeg montere lydplanken på veggen?

Ja, HW-Q86R leveres med en veggmonteringsbrakett. Følg instruksjonene i håndboken for å feste lydplanken sikkert til veggen.

Hvordan oppdaterer jeg fastvaren?

Koble lydplanken til Wi-Fi. Oppdateringer lastes ned automatisk. Du kan også oppdatere via USB: last ned fastvaren fra Samsung støtte, kopier til en USB-pinne, og sett inn i lydplanken.

Hva gjør jeg hvis det ikke er noen lyd?

Sjekk HDMI-tilkoblingen eller den optiske kabelen. Sørg for at lydplanken er stilt inn på riktig inngang. Prøv å starte både TV-en og lydplanken på nytt. Sjekk også om dempefunksjonen er aktiv.

Er fjernkontrollen bakgrunnsbelyst?

Nei, fjernkontrollen er ikke bakgrunnsbelyst. Knappene er imidlertid tydelig merket og enkle å føle i mørket.

BRUKSANVISNING HW-Q86R SAMSUNG

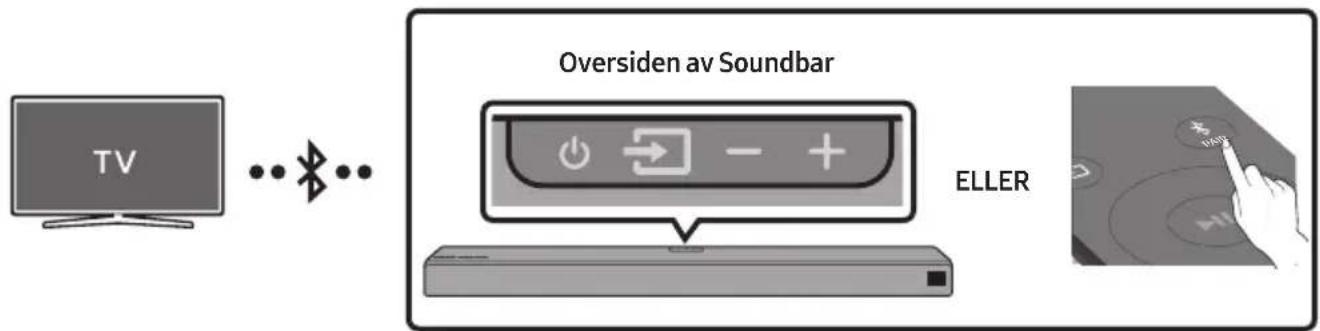

Hør TV-lyd fra din Soundbar via kabeltilsluttede eller trådløse forbindelser.

Den første tilslutning

1. Trykk på knappen ✝ PAIR på fjernbetjeningen for å bytte til modus "BT PAIRING".

(ELLER)

- Når TV-et er tilkoblet, vises [TV Navn] → "BT" på Soundbar-displayet på forsiden.

1. Du kan nå høre TV-lyden fra Soundbar.

Den første tilslutning

1. Trykk på knappen ✝ PAIR på fjernbetjeningen for å bytte til modus "BT PAIRING".

(ELLER)

- Når Soundbaren er frakoblet fra Bluetooth-enheten, viser Soundbaren "BT DISCONNECTED" på displayet på forsiden.

MERKNADER

• I Bluetooth-tilkoblingsmodus mistes Bluetooth-forbindelsen hvis avstanden mellom Soundbar og Bluetooth-enheten overstiger 10 m.
• Soundbaren slår seg automatisk av etter 18 minutter i modus Parat.

Mer om Bluetooth

Den første tilslutning

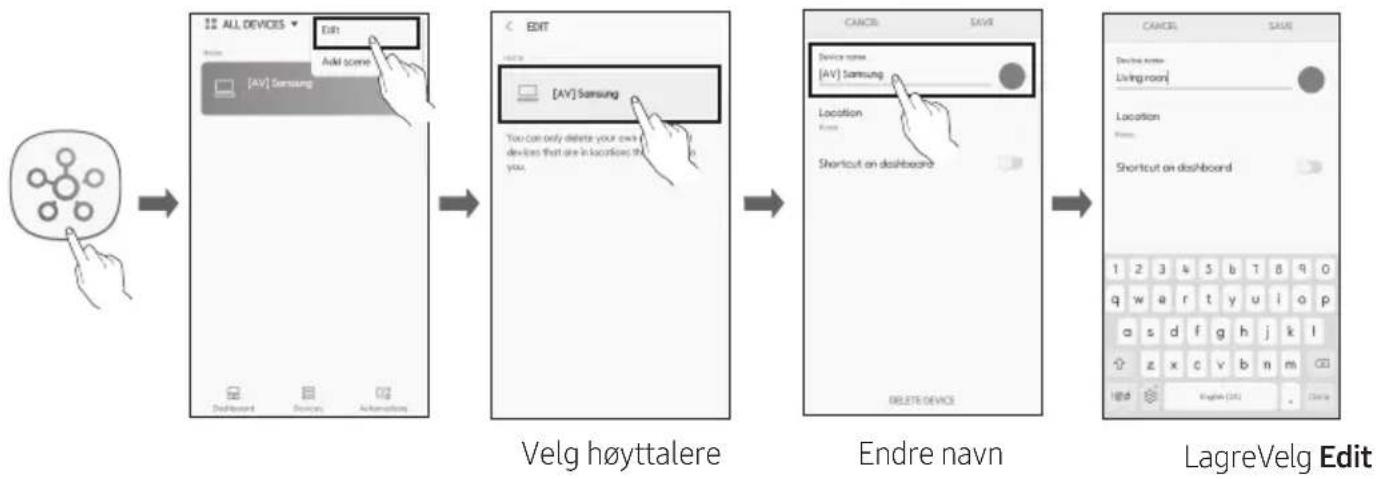

1. Installér og start SmartThings-appen på din mobilenhet (f.eks. smarttelefon eller nettbrett).

→Koble støpselet til stikkontakten.

→Koblet til via Bluetooth

→Koblet til via Wi-Fi

1. Kontroller at TV-en er koblet til Wi-Fi.

	FORSIKTIGFARE FOR ELEKTRISK ST∅TIKKE ÅPNE.
	Dette symbolet angir at det erhøyspenning på innsiden. Det er farligå komme i kontakt med interne delerav dette produktet.
	Dette symbolet angir at det følger medviktig dokumentasjon vedrørendebruk og vedlikehold i dette produktet.
	Klasse II-produkt: Dette symboletindikerer at det ikke krever jording.Hvis dette symbolet ikke vises på etprodukt med strømledning, MÅproduktet ha en pålitelig kontakt medjord (jording).
	Vekselspenning: Dette symboletindikerer at den nominelle spenningensom er merket med symbolet, ervekselspenning.
	Likestrømsspenning: Dette symboletindikerer at den nominelle spenningensom er merket med symbolet, erlikestrømsspenning.
	Forsiktig, se i instruksjonene før bruk:Dette symbolet instruerer brukeren tilå se i brukerhåndboken for ytterligeresikkerhetsrelatert informasjon.

ADVARSEL

- For å redusere faren for brann eller elektrisk støt, må du ikke utsette denne enheten for regn eller fuktighet.

FORSIKTIG

• FOR Å UNNGÅ ELEKTRISK STØT, SETT DET BREDE BLADET PÅ PLUGGEN INN I DEN BREDE ÅPNINGEN I KONTAKTEN, OG STIKK PLUGGEN HELT INN.
• Dette apparatet skal alltid kobles til en jordet stikkontakt.
• For å bryte strømmen til apparatet må støpselet trekkes ut av stikkontakten. Derfor må støpselet alltid være lett tilgjengelig.
• Ikke utsett apparatet for dryppende vann eller vannsprut. Ikke plasser gjenstander fylt med væske, for eksempel vaser, på apparatet.
• For å slå av apparatet helt, må du trekke ut støpselet fra stikkontakten. Derfor må støpselet til enhver tid være lett tilgjengelig.

FORHOLDSREGLER

1. Kontroller at strømforsyningen i huset samsvarer med strømkravene på ID-etiketten på undersiden av produktet. Monter produktet horisontalt, på en egnet base (møbel), med tilstrekkelig plass rundt enheten for ventilasjon 7–10 cm. Sørg for at ventilasjonsåpningene ikke er tildekket. Ikke plasser enheten eller annet utstyr på toppen av utstyr som kan bli varmt. Enheten er konstruert for kontinuerlig bruk. For å slå enheten helt av, trekker du støpselet helt ut av stikkontakten. Trekk støpselet ut av enheten hvis du har til hensikt å la den stå ubrukt over lengre tid.
2. Under tordenvær må du trekke støpslet ut av stikkontakten. Overspenninger som skyldes lynnedslag kan skade enheten.
3. Ikke utsett enheten for direkte sollys eller andre varmekilder. Dette kan føre til overoppheting og føre til feil på enheten.
4. Beskytt produktet mot fuktighet (f.eks. vaser) og varmekilder (f.eks. ovner) eller utstyr som utstråler kraftige magnetfelt eller elektriske felter. Trekk støpslet ut av stikkontakten hvis det oppstår feil på enheten. Produktet er ikke beregnet på industriell bruk. Produktet er kun beregnet på personlig bruk.

Det kan oppstå kondens hvis enheten eller platen lagret i lave temperaturer. Hvis man transporterer enheten om vinteren, må man vente omtrent 2 timer til enheten har nådd romtemperatur før man bruker den.

1. Batteriene som er brukt i dette produktet inneholder kjemikalier som er miljøskadelige. Ikke kast batteriene i restavfallet. Ikke kast batteriene i åpen ild. Ikke kortslutt, demonter eller overoppheter batteriene. Det er fare for eksplosjon hvis batteriet ikke byttes ut riktig. Bytt det bare ut med samme eller tilsvarende type.

OM DENNE BRUKERHÅNDBOKEN

Brukerhåndboken har to deler: denne enkle BRUKERHÅNDBOKEN på papir, og en detaljert FULLSTENDIG BRUKERHÅNDBOK som du kan laste ned.

I denne brukerhåndboken finner du informasjon om sikkerhetsinstruksjoner, produktinstallasjon, komponenter, tilkoblinger og produktspesifikasjoner.

Design, spesifikasjoner og skjermbilder kan endres uten foregående varsel.

INNHOLD

01 Kontrollere komponentene 2

Sette inn batterier før du bruker fjernkontrollen (AA-batterier x 2) ____ 2

02 Produkoversikt 3

Soundbars frontpanel / toppanel ____ 3

Nedre panel i Soundbar ____ 4

03 Koble til Soundbar 5

Koble til strøm ____ 5

Koble Soundbar til basshøyttaleren ____ 6

- Automatisk tilkobling mellom basshøyttaleren og Soundbar 6

– Koble til basshøyttaleren manuelt hvis automatisk tilkobling mislykkes ____ 7

Koble SWA-9000S (selges separat) til en lydplanke 8

04 Koble til TV-en 10

Metode 1. Koble til via kabel ____ 10

Metode 2. Koble til trådløst ____ 12

- Koble til en TV via Bluetooth 12

- Tilkobling via Wi-Fi 14

05 Koble til en ekstern enhet 16

Koble til via Wi-Fi (trådløst nettverk) 22

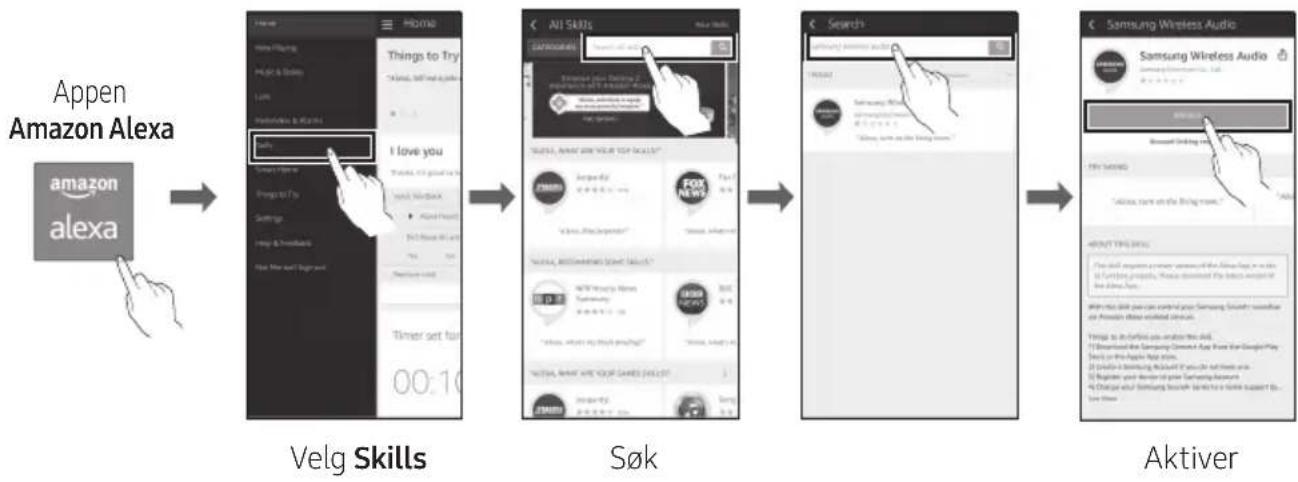

Koble til og bruke med et Amazon-produkt (Amazon Echo) 24

Bruk talekommandoer til å styre Soundbar ____ 26

08 Bruke fjernkontrollen 27

Slik bruker du fjernkontrollen ____ 27

Justere Soundbar-volumet med fjernkontrollen til en TV ____ 30

Bruke de skjulte knappene (knapper med mer enn én funksjon) ____ 31

Utgangsspesifikasjoner for de forskjellige lydeffektmodusene ____ 31

09 Installere veggfestet 32

Forholdsregler ved installasjon ____ 32

Veggmonteringskomponenter 32

10 Montere lydplanken over et TV-stativ 34

Komponent 34

11 Programvare-oppdatering 35

12 Feilsøking 36

13 Lisens 37

14 Lisensmerknader om åpen kildekode 38

15 Viktig merknad om service 38

16 Spesifikasjoner og veiledning 39

Spesifikasjoner 39

01 KONTROLLERE KOMPONENTENE

Soundbar-hovedenhet, fjernkontroll/batterier, basshøyttaler

Strømledning (basshøyttaler)

Veggfestestyring

Festeskrue

Skrue, gummifot

• Se i tabellen som er plassert på produktet for informasjon om strømforsyningen og strømforbruk. (Etikett: Bunnen av soundbar-hovedenheten)
• Trinnene for strømtilkobling er merket (①, ②). Se side 5 hvis du vil ha mer informasjon om strømtilkobling.
• Kontakt et Samsungs servicesenter eller kundesenter hvis du vil kjøpe flere komponenter eller ekstra kabler.
• Tilbehøret kan se annerledes ut enn illustrasjonene ovenfor.

Sette inn batterier før du bruker fjernkontrollen (AA-batterier x 2)

Skyv batteridekselet i pilens retning til det er helt av. Sett inn 2 AA-batterier (1,5 V) som er orientert slik at polariteten er korrekt. Skyv batteridekselet tilbake på plass.

1	(Strøm)-knappSlår på og av strømmen.Funksjonen Auto Power DownEnheten slås av automatisk i følgende situasjoner.- I modusen D.IN / HDMI 1 / HDMI 2 / WIFI / BT: Hvis det ikke høres et lydsignal i 18 minutter.
2	(Kilde)-knappVelger inngangsmodus for kilde.
	Inngangmodus Display
	Optisk digital inngang D.IN
	ARC (HDMI OUT)-inngang	D.IN → TV ARC (Automatisk konvertering)
	HDMI-inngang HDMI 1 / HDMI 2
	Wi-Fi-modus WIFI
	BLUETOOTH-modus BT
3	-/+ (Volum)-knappJusterer volumet.Når volumet justeres, vises volumnivået på frontdisplayet på Soundbar.
4	DisplayViser status og gjeldende modus for produktet.

• Når du kobler enheten til strømnettet, vil strømknappen fungere i 4 til 6 sekunder.
• Når du slår på strømmen på denne enheten, vil det være en forsinkelse på 4 til 5 sekunder før den kan reprodusere lyd.
• Hvis du ønsker å høre lyden fra Soundbar, må du slå av høyttalerne til TV-apparatet i menyen for lydoppsettet på TV-apparatet. Se i TV-håndboken som fulgte med TV-apparatet.

Nedre panel i Soundbar

1	POWERKoble til Soundbars AC-kabel.
2	ID SET (WOOFER/REAR)Trykk her for å koble Soundbar trådløst til surroundhøyttalere og en basshøyttaler.Trykk på og hold inne knappen Opp på fjernkontrollen i 5 sekunder for å fullføre ID SET.
3	NETWORKTrykk her for å koble til et trådløst nettverk (Wi-Fi) via SmartThings-appen.
4	SERVICEKoble til en USB-lagringsenhet for å oppgradere produktets programvare.
5	DIGITAL AUDIO IN (OPTICAL)Koble til den digitale (optiske) utgangen på en ekstern enhet.
6	HDMI IN 1 / HDMI IN 2Inngang for digitale video- og lydsignaler samtidig med en HDMI-kabel.Koble til HDMI-utgangen på en ekstern enhet.
7	HDMI OUT (TV-ARC)Koble til HDMI (ARC)-kontakten på en TV.

• Når du kobler strømkabelen fra stikkontakten, må du dra i støpselet. Ikke dra i ledningen.
• Ikke koble denne enheten eller andre komponenter til en AC-kontakt før alle koblinger mellom komponentene er fullstendige.

Bruk strømkomponentene (1, 2) til å koble basshøyttaleren og Soundbar til en stikkontakt i følgende rekkefølge:

1 Koble strømledningen til basshøyttaleren. ② Koble strømledningen til Soundbar.

Se bildene nedenfor.

- Se etiketten på produktet for informasjon om strømforsyningen som kreves, og om strømforbruk. (Etikett: Underside av Soundbar-hovedenheten)

Koble Soundbar til basshøyttaleren

Når basshøyttaleren er koblet til, kan du oppleve fyldig basslyd.

Automatisk tilkobling mellom basshøyttaleren og Soundbar

Når du slår på strømmen etter å ha koblet strømkablene til Soundbar og basshøyttaleren, kobles basshøyttaleren automatisk til Soundbar.

- Når den automatiske paringen er fullført, lyser de blå indikatorlampene på baksiden av basshøyttaleren.

LED-indikatorlamper på baksiden av basshøyttaleren

LED Status Beskrivelse Løsning
Blå	På Tilkoblet (normal drift) -
	Blinker Gjenoppretter tilkoblingen		Kontroller at strømledningen er riktig koblet til Soundbar-enheten, eller vent i omtrent 5 minutter. Hvis blinkingen vedvarer, kan du prøve å koble til basshøyttaleren manuelt. Se side 7.
Rød På		Standby (med Soundbar-hovedenheten slått av)	Kontroller at strømkabelen til Soundbar-hovedenheten er ordentlig koblet til.
		Tilkoblingen mislyktes	Koble til igjen. Se instruksjonene for manuell tilkobling på side 7.
Rød og blå	Blinker Teknisk feil		Se kontaktopplysninger til Samsung Service Center i brukerhåndboken.

Koble til basshøyttaleren manuelt hvis automatisk tilkobling mislykkes

Før du gjennomfører den manuelle tilkoblingen som angitt nedenfor:

• Kontroller at strømkablene for Soundbar og basshøyttaleren er ordentlig koblet til.
• Kontroller at Soundbar er slått på.
• Trykk på og hold inne ID SET på baksiden av basshøyttaleren i minst 5 sekunder.

- Den røde indikatorlampen på baksiden av basshøyttaleren slukkes, og den blå indikatorlampen blinker.

1. Trykk på og hold inne Opp-knappen på fjernkontrollen i minst 5 sekunder.
2. Meldingen ID SET vises på displayet på Soundbar i et øyeblikk før den forsvinner.
3. Soundbar blir automatisk slått på når ID SET er fullført.

1. Kontroller at LINK-indikatoren lyser blått kontinuerlig (tilkobling fullført).

LINK-indikatoren slutter å blinke og lyser kontinuerlig blått når en forbindelse er etablert mellom Soundbar og den trådløse basshøyttaleren.

MERKNADER

• Ikke koble strømledningen for dette produktet eller TV-apparatet til en stikkontakt før alle koblinger mellom komponenter er fullstendige.
• Før du flytter eller monterer dette produktet, må du slå av strømmen og trekke ut strømledningen.
• Hvis hovedenheten er slått av, vil den trådløse basshøyttaleren gå over i ventemodus, og STANDBY-LAMPEN på baksiden blir rød etter å ha blinket blått flere ganger.
• Hvis du bruker en enhet som bruker samme frekvens (5,8 GHz) som Soundbar i nærheten av Soundbar, kan forstyrrelser føre til at lyden forsvinner.
• Den maksimale overføringsavstanden for det trådløse signalet til hovedenheten er ca. 10 meter, men kan variere avhengig av bruksmiljøet. Hvis det finnes en vegg i armert betong eller metall mellom hovedenheten og den trådløse basshøyttaleren, kan det hende at systemet ikke fungerer i det hele tatt, ettersom det trådløse signalet ikke kan trenge gjennom metall.

FORHOLDSREGLER

• De trådløse mottakerantennene er innebygd i den trådløse basshøyttaleren. Beskytt enhetene mot vann og fuktighet.
• For best mulig lytteopplevelse må du passe på at området rundt den trådløse basshøyttaleren og den trådløse mottakermodulen (selges separat) er fri for hindringer.

Koble SWA-9000S (selges separat) til en lydplanke

Utvid med ekte trådløs lyd ved å koble et Samsung trådløst bakhøyttaler-sett (SWA-9000S – selges separat) til Soundbar.

1. Koble den trådløse mottakermodulen til to surround-høyttalere.

- Høyttalerkablene er fargekodet.

1. Trykk på og hold inne Opp-knappen på fjernkontrollen i minst 5 sekunder.
2. Meldingen ID SET vises på displayet på Soundbar i et øyeblikk før den forsvinner.
3. Soundbar blir automatisk slått på når ID SET er fullført.

FORSIKTIG

- Hvis Soundbar ble brukt til å spille musikk da den ble koblet til SWA-9000S, kan du høre noen hakk i basshøyttaleren.

1. Kontroller at LINK-indikatoren lyser blått kontinuerlig (tilkobling fullført).

LINK-indikatoren slutter å blinke og lyser kontinuerlig blått når en forbindelse er etablert mellom Soundbar og den trådløse mottakermodulen.

1. Hvis SWA-9000S ikke blir koblet til, gjentar du denne prosessen fra trinn 2.

04 KOBLE TIL TV-EN

Hør TV-lyd fra Soundbar via kablede eller trådløse tilkoblinger.

- Når Soundbar er koblet til en av et utvalg av Samsung-TV-er, kan Soundbar styres fra TV-ens fjernkontroll.

- Denne funksjonen er tilgjengelig på 2017-modellen og nyere Samsung Smart TV-er som støtter Bluetooth når Soundbar er koblet til TV-en med en optisk kabel.

- Med denne funksjonen kan du bruke TV-menyen til å justere lydfeltet og forskjellige innstillinger samt volum og demp.

Metode 1. Koble til via kabel

Når kringkastingssignalene er i Dolby Digital-format og innstillingen for "lydformat for digital utgang" er satt til PCM på TV-en, anbefales det å endre innstillingen til Dolby Digital. Når innstillingen blir endret, kan du oppleve bedre lydkvalitet. (TV-menyen kan bruke forskjellige ord for Dolby Digital og PCM, avhengig av TV-produsenten.)

1. Når Soundbar og TV-en er på, kobler du til HDMI-kabelen som vist på bildet.
2. "TV ARC" vises i displayet på Soundbar-hovedenheten, og TV-lyden spilles av på Soundbar.

- Hvis TV-lyden ikke kan høres, trykker du på (kilde)-knappen på fjernkontrollen eller på oversiden av Soundbar for å aktivere modusen "D.IN". Skjermen viser "D.IN" og "TV ARC" etter hverandre, og TV-lyden er på.

• Hvis "TV ARC" ikke vises på displayet på Soundbar-hovedenheten, må du kontrollere at HDMI-kabelen er koblet til riktig port.
• Bruk volumknappene på fjernkontrollen til TV-en for å endre volumet på Soundbar.

MERKNADER

- Avhengig av den tilkoblede enheten fungerer kanskje ikke Auto Power.

- Denne funksjonen er bare tilgjengelig i modusen "D.IN".

Metode 2. Koble til trådløst

Koble til en TV via Bluetooth

Når en TV er koblet til via Bluetooth, kan du høre stereolyd uten å måtte stresse med kabler.

- Det er bare mulig å koble til én TV om gangen.

Den første tilkoblingen

1. Trykk på ✕ PAIR-knappen på fjernkontrollen for å gå inn i modus for "BT PAIRING".

(ELLER)

a. Trykk på (kilde)-knappen på toppanelet og velg deretter "BT". "BT" endres til "BT READY" automatisk etter et par sekunder hvis det ikke er noen Bluetooth-enhet koblet til Soundbar. b. Når "BT READY" vises, trykker du på og holder inne (kilde)-knappen på Soundbars toppanel i mer enn 5 sekunder for å vise "BT PAIRING".

1. Velg Bluetooth-modus på TV-en. (Mer informasjon finnes i håndboken for TV-en.)
2. Velg " [AV] Samsung Soundbar Q80R" fra listen på TV-skjermen.
3. Velg Bluetooth-modus på TV-en. (Mer informasjon finnes i håndboken for TV-en.)
4. Velg " [AV] Samsung Soundbar Q80R" fra listen på TV-skjermen.

En tilgjengelig Soundbar vises med "Need Pairing" eller "Paired" på listen til TV-en over Bluetooth-enheter. Koble til Soundbar ved å velge meldingen og opprette en tilkobling.

- Når TV-en er koblet til, vises [TV-navn] → "BT" på frontdisplayet på Soundbar.

1. Nå kan du høre TV-lyden fra Soundbar.

Hvis det ikke er mulig å koble til enheten

• Hvis den tidligere tilkoblede Soundbar-listingen (f.eks. " [AV] Samsung Soundbar Q80R") vises i listen, fjerner du den. Gjenta deretter trinn 1 til 3.

MERK

- Etter at du har koblet Soundbar til TV-en for første gang, bruker du "BT READY"-modus til å koble til igjen.

Koble Soundbar fra TV-en

Trykk på (kilde)-knappen på toppanelet eller på fjernkontrollen, og bytt deretter til en av modusene, men ikke "BT".

• Det tar tid å koble fra, fordi TV-en må ta imot et svar fra Soundbar. (Tiden som kreves, kan variere avhengig av TV-modellen.)
• Hvis du vil slå av automatisk Bluetooth-tilkoblingen mellom Soundbar og TV-en, trykker du på ▶II (Avspilling/Pause)-knappen på fjernkontrollen i 5 sekunder mens Soundbar har status "BT READY". (for å veksle mellom På → Av)

Hva er forskjellen mellom BT READY og BT PAIRING?

• BT READY : I denne modusen kan du søke etter tidligere tilkoblede TV-er eller koble en tidligere tilkoblet mobil enhet til Soundbar.
• BT PAIRING: I denne modusen kan du koble en ny enhet til Soundbar. (Trykk på ✝ PAIR-knappen på fjernkontrollen, eller trykk på og hold inne ➞ (kilde)-knappen på oversiden av Soundbar i mer enn 5 sekunder når Soundbar er i "BT"-modus.)

MERKNADER

• Hvis du blir bedt om å angi en PIN-kode når du kobler til en Bluetooth-enhet, angir du <0000>.
• I Bluetooth-tilkoblingsmodus går Bluetooth-tilkoblingen tapt hvis avstanden mellom Soundbar og Bluetooth-enheten overstiger 10 m.
• Soundbar slås automatisk av etter 18 minutter i Klar-modusen.
• Soundbar kan kanskje ikke utføre Bluetooth-søket eller -tilkoblingen korrekt under følgende forhold:
• Hvis det er et sterkt elektrisk felt rundt Soundbar. – Hvis flere Bluetooth-enheter er paret med Soundbar samtidig. – Hvis Bluetooth-enheten er slått av, ikke på plass eller ikke fungerer.

- Elektroniske enheter kan forårsake radioforstyrrelser. Utstyr som avgir elektromagnetiske bølger, må holdes borte fra Soundbar-hovedenheten, f.eks. mikrobølgeovner, enheter i trådløse nettverk osv.

Tilkobling via Wi-Fi

Sjekkliste før tilkobling

1. Kontroller at din Samsung Smart TV er produsert etter 2013. Denne funksjonen er kompatibel bare med Samsung Smart TV-er som er produsert etter 2013.
2. Forsikre deg om at din trådløse ruter (Wi-Fi) er klar og fungerer.
3. Forsikre deg om at TV-apparatet er koblet til den trådløse ruteren (det trådløse nettet).

Trinn 1: Koble Soundbar til Wi-Fi

1. Trykk på (kilde)-knappen på oversiden av Soundbar eller på fjernkontrollen for å velge WIFI-modus.

- Når du bruker utvalgte Samsung-TV-er (Samsung Smart TV-er fra 2016 til 2018 med støtte for Bluetooth.)

- Hvis du velger "WIFI"-modus når TV-apparatet er slått på, viser TV-skjermen et hurtigvindu med instruksjoner om hvordan du kobler Soundbar til en trådløs ruter (Wi-Fi) automatisk. Se instruksjonene i hurtigvinduet på TV-apparatet.

1. Koble den mobile enheten (smarttelefon, nettbrett, etc.) til det samme trådløse nettet som TV-apparatet er koblet til.
2. Installer og åpne appen SmartThings på den mobile enheten (smarttelefon, nettbrett, etc.).

1. Følg instruksjonene i appen på den mobile enheten for å koble Soundbar til det trådløse nettet.

Trinn 2: Konfigurere innstillingene på TV-apparatet

- Hvis TV-apparatet kobles fra det trådløse nettet etter at du har endret inngangskilde til Soundbar, bruker du TV-menyen til å koble TV-apparatet til nettverket igjen.

For TV-er sluppet i 2019

Hjem (☐) → Innst. (☐) → Lyd → Lydutgang → [AV] Samsung Soundbar Q80R (Wi-Fi)

For TV-er sluppet i 2018

Hjem (☐) → Innst. (☐) → Lyd → Lydutgang → [AV] Samsung Soundbar Q80R (Wi-Fi)

For TV-er sluppet i 2017

Hjem (☐) → Innst. (☐) → Lyd → Lydutgang → [AV] Samsung Soundbar Q80R (Wi-Fi)

For TV-er sluppet i 2016

Hjem (☐) → Innst. (☐) → Lyd → Velg høyttaler → [AV] Samsung Soundbar Q80R (Wi-Fi)

For TV-er sluppet i 2015

Menyen → Lyd → Høyttalerliste

For TV-er sluppet i 2014

Menyen → Lyd → Høyttalerinnstillinger → Multiroom Link - Innst.

MERKNADER

• TV-apparatet og Soundbar må være koblet til det samme trådløse nettet (Wi-Fi).
• Hvis den trådløse ruteren (Wi-Fi) bruker en DFS-kanal kan du ikke etablere en trådløs forbindelse mellom TV-apparatet og Soundbar. Ta kontakt med internettleverandøren din for mer informasjon.
• Hvis 5 GHz Wi-Fi-forbindelsen ikke er jevn, må du bruke båndbredde 2,4 GHz.
• Menyene kan være forskjellige avhengig av produksjonsår. Se brukerhåndboken for TV-en din.

05 KOBLE TIL EN EKSTERN ENHET

Koble til en ekstern enhet via et kablet eller trådløst nettverk for å spille av lyd fra den eksterne enheten via Soundbar.

• Når du bruker Dolby Atmos®: Hvis inngangskilden er Dolby Atmos®, er 5.1.2 utgangskanal. Når Dolby Atmos® er aktiv, er lydeffektmodusene i Soundbar som styres av knappen SOUND MODE, ikke tilgjengelige.
• Viktig: Dette produktet støtter Dolby Atmos® bare i HDMI-modus.

1. Koble en HDMI-kabel fra HDMI IN 1- eller HDMI IN 2-kontakten på undersiden av Soundbar til HDMI OUT-kontakten på den digitale enheten din.
2. Koble en HDMI-kabel fra HDMI OUT (TV-ARC)-kontakten på undersiden av Soundbar til HDMI IN-kontakten på TV-en.
3. Trykk på (kilde)-knappen på toppanelet eller på fjernkontrollen, og velg deretter "HDMI1" eller "HDMI2".
4. "HDMI 1"- eller "HDMI 2"-modus vises på displaypanelet på Soundbar, og lyden avspilles.

MERK

- Når Dolby Atmos® er aktivert, vises "DOLBY ATMOS" på frontdisplayet.

Konfigurere Dolby Atmos® på en BD-spiller eller en annen enhet.

- Åpne alternativene for lydutgang på innstillingsmenyen på BD-spilleren eller en annen enhet, og kontroller at "Ingen Koding" er valgt for Bitstrøm. På en Samsung BD-spiller går du for eksempel til Menyen Hjem → lyd → Digitalt utsignal og velger deretter Bitstrøm (ubehandlet).

- Hvis alternativene for lydutgang har en innstilling for Sekundær lyd, må den være innstilt på Av.

- Kontroller at innholdet støtter Dolby Atmos®.

1. Koble DIGITAL AUDIO IN (OPTICAL) på hovedenheten til OPTICAL OUT-kontakten på kildeenheten ved hjelp av en digital optisk kabel (følger ikke med).
2. Velg "D.IN"-modus ved å trykke på ➞ (kilde)-knappen på toppanelet eller på fjernkontrollen.

06 KOBLE TIL EN MOBIL ENHET

Koble til via Bluetooth

Når en mobil enhet er koblet til via Bluetooth, kan du høre stereolyd uten å måtte stresse med kabler.

- Du kan ikke koble til mer enn én Bluetooth-enhet om gangen.

Den første tilkoblingen

1. Trykk på ✗ PAIR-knappen på fjernkontrollen for å gå inn i modus for "BT PAIRING".

(ELLER) a. Trykk på ➞ (kilde)-knappen på toppanelet og velg deretter "BT". "BT" endres til "BT READY" automatisk etter et par sekunder hvis det ikke er noen Bluetooth-enhet koblet til Soundbar.

b. Når "BT READY" vises, trykker du på og holder inne ➞ (kilde)-knappen på Soundbars toppanel i mer enn 5 sekunder for å vise "BT PAIRING".

1. Velg " [AV] Samsung Soundbar Q80R" fra listen.

- Når Soundbar er koblet til Bluetooth-enheten, vises [Navn på Bluetooth-enhet] → "BT" på frontdisplayet.

1. Spill av musikkfiler fra enheten som er koblet til via Bluetooth, gjennom Soundbar.

Hvis det ikke er mulig å koble til enheten

• Hvis den tidligere tilkoblede Soundbar-listingen (f.eks. " [AV] Samsung Soundbar Q80R") vises i listen, fjerner du den. • Gjenta da trinn 1 og 2.

MERK

- Etter at du har koblet Soundbar til mobil enhet for første gang, bruker du "BT READY"-modus til å koble til igjen.

Hva er forskjellen mellom BT READY og BT PAIRING?

• BT READY : I denne modusen kan du søke etter tidligere tilkoblede TV-er eller koble en tidligere tilkoblet mobil enhet til Soundbar.
• BT PAIRING : I denne modusen kan du koble en ny enhet til Soundbar. (Trykk på ✗ PAIR-knappen på fjernkontrollen, eller trykk på og hold inne ➞ (kilde)-knappen på oversiden av Soundbar i mer enn 5 sekunder når Soundbar er i "BT"-modus.)

MERKNADER

• Hvis du blir bedt om å angi en PIN-kode når du kobler til en Bluetooth-enhet, angir du <0000>.
• I Bluetooth-tilkoblingsmodus går Bluetooth-tilkoblingen tapt hvis avstanden mellom Soundbar og Bluetooth-enheten overstiger 10 m.
• Soundbar slås automatisk av etter 18 minutter i Klar-modusen.
• Soundbar kan kanskje ikke utføre Bluetooth-søket eller -tilkoblingen korrekt under følgende forhold:

– Hvis det er et sterkt elektrisk felt rundt Soundbar. – Hvis flere Bluetooth-enheter er paret med Soundbar samtidig. – Hvis Bluetooth-enheten er slått av, ikke på plass eller ikke fungerer.

- Elektroniske enheter kan forårsake radioforstyrrelser. Utstyr som avgir elektromagnetiske bølger, må holdes borte fra Soundbar-hovedenheten, f.eks. mikrobølgeovner, enheter i trådløse nettverk osv.

• Soundbar støtter SBC-data (44,1kHz, 48kHz).

• Må kun tilkobles en Bluetooth-enhet som støtter A2DP (AV)-funksjonen.
• Du kan ikke koble Soundbar til en Bluetooth-enhet som bare støtter håndfrifunksjonen (HF).
• Når du har paret lydplanken til en Bluetooth-enhet, og du velger "[AV] Samsung Soundbar Q80R" fra enhetens skannede liste over enheter, vil Soundbar automatisk skifte til "BT"-modus.

- Kun tilgjengelig hvis Soundbar er listet opp som en av Bluetooth-enhetens parede enheter. (Bluetooth-enheten og Soundbar må ha vært paret minst en gang tidligere.)

• Soundbar vil først vises på Bluetooth-enhetens liste over tilgjengelige enheter når det vises "BT READY" på skjermen til Soundbar.
• Soundbar kan ikke pares med en annen Bluetooth-enhet hvis den allerede er i Bluetooth-modus og paret med en annen Bluetooth-enhet.

Koble Bluetooth-enheten fra Soundbar

Du kan koble Bluetooth-enheten fra Soundbar. For instruksjoner, se i Bluetooth-enhetens brukerhåndbok.

• Soundbar vil bli frakoblet. - Når Soundbar er koblet fra Bluetooth-enheten, viser Soundbar "BT DISCONNECTED" på frontdisplayet.

Koble Soundbar fra Bluetooth-enheten

Trykk på (kilde)-knappen på det øvre panelet eller på fjernkontrollen, og bytt deretter til en annen modus, bare ikke "BT".

• Det tar tid å koble fra, fordi Bluetooth-enheten må ta imot et svar fra Soundbar. (Frakoblingstiden kan variere avhengig av Bluetooth-enheten.)
• Når Soundbar er koblet fra Bluetooth-enheten, viser Soundbar "BT DISCONNECTED" på frontdisplayet.

MERKNADER

• I Bluetooth-tilkoblingsmodus vil koblingen gå tapt hvis avstanden mellom Soundbar og Bluetooth-enheten overskrider 10 meter.
• Soundbar slås av automatisk etter 18 minutter i Klar-status.

Mer om Bluetooth

Bluetooth er en teknologi som lar Bluetooth-kompatible enheter samarbeide med hverandre ved hjelp av trådløse signaler.

• En Bluetooth-enhet kan skape støy eller feil, avhengig av bruken, når:
• En del av kroppen er i kontakt med mottaker/sender på en Bluetooth-enhet eller Soundbar.
• Utsettes for elektriske variasjoner fra elektronisk støy ved en vegg, i et hjørne eller ved en kontordeler.
• Utsettes for elektroniske forstyrrelser fra det samme frekvensområdet, inkludert medisinsk utstyr, mikrobølgeovner og trådløst LAN.
• Par Soundbar med Bluetooth-enheten med kort avstand mellom enhetene.
• Jo lengre avstand det er mellom Soundbar og Bluetooth-enheten, jo dårligere er kvaliteten. Hvis avstanden er lengre enn rekkevidden for Bluetooth-utstyret, mistes forbindelsen.

- I områder med dårlige mottaksforhold kan det oppstå problemer med Bluetooth-tilkoblingen.

- Bluetooth-forbindelsen fungerer bare når den er i nærheten av settet. Tilkoblingen blir koblet fra automatisk hvis avstanden blir for lang. Selv innenfor dette området kan lydkvaliteten bli forringet av hindringer som vegger eller dører.

- Denne trådløse enheten kan føre til elektriske forstyrrelser under bruk.

Koble til via Wi-Fi (trådløst nettverk)

• Koble en enkelt Soundbar til det trådløse nettet for å få tilgang til en rekke strømmetjenester for musikk og nettradio. Koble flere Soundbar til det trådløse nettet for å bruke gruppeavspilling eller stereolydmodus.
• For å koble en Soundbar til en mobil enhet via et trådløst nett (Wi-Fi), kreves appen SmartThings.

Den første tilkoblingen

1. Trykk på (kilde)-knappen på oversiden av Soundbar eller på fjernkontrollen for å velge "WIFI"-modus.

1. Installer og åpne appen SmartThings på den mobile enheten (f.eks. smarttelefon eller nettbrett).

1. Start appen, og følg instruksjonene på skjermen for å registrere (legge til) Soundbar i appen.

- Det automatiske hurtigvinduet (den tredje illustrasjonen nedenfor) kan mangle på enkelte mobile enheter.

Hvis dette skjer, kan du velge og fullføre "Add device" i app-menyen. Soundbar er nå lagt til i appen.

Start appen Legg til høyttalereAutomatisk visning

MERK

- Hvis du vil koble til et ekstra SWA-9000S trådløst høyttalersett (ikke inkludert), må du koble fra de trådløse høyttalerne fra Samsung fra Soundbar for å deaktivere surround-systemet. (Hvis du kobler til surround-høyttalerne uten at SWA-9000S er koblet fra, vil lyden høres både via de trådløse høyttalerne fra Samsung, og surround-høyttaleren).

07 KOBLE TIL ET AMAZON-PRODUKT

• Denne funksjonen er kanskje ikke tilgjengelig i noen land.
• Denne tjenesten leveres av Amazon og kan avsluttes når som helst. Samsung har ikke ansvar for tilgjengelighet for tjenesten.
• Appskjermen Amazon Alexa kan endres uten forutgående varsel.

Koble til og bruke med et Amazon-produkt (Amazon Echo)

Du kan bruke en Amazon Echo-enhet til å styre din Soundbar, og dermed kunne nyte godt av de musikkfunksjonene som Amazon Echo tilbyr.

MERK

- Kontroller om Soundbar er koblet til Wi-Fi. (se "Koble til via Wi-Fi (trådløst nettverk)")

1. I SmartThings-appen kan du endre navnet på Soundbar til et som kan gjenkjennes av Amazon-enheten.

(eksempel: Samsung, Soundbar, Stue, Familierom, Soverom, Kontor, osv.)

FORSIKTIG

- Det kan hende at Amazon-enheter ikke gjenkjenner navn som inneholder elementer som for eksempel spesialtegn.

1. I Alexa-appen søker du etter "Samsung Wireless Audio" i Skills og velger "ENABLE".

- Hopp over dette trinnet hvis du allerede har satt opp Skills.

Bruk talekommandoer til å styre Soundbar

- Amazon Echo-tjenestene som du kan bruke med Soundbar-en din, begrenser seg til musikk. De andre tjenestene som tilbys av Amazon Echo, slik som nyheter og vær, kan kun benyttes via din Amazon Echo-enhet.

Trigger + Kommando + Høyttalernavn

Bruk høyttalernavnet du endret i SmartThings-appen. (se "Koble til og bruke med et Amazon-produkt (Amazon Echo)")

Handling Talekommando
Søke etter en lydenhet som er lagt til iSmartThings-kontoen koblet til AmazonAlexa-kontoen	" Alexa Oppdag enheter"

* Bruke talekommandoer på en Soundbar som er kalt "Stue"

Handling Talekommando
Stille volumnivået til 5 “Alexa Stille volumet til 5 for Stue”
∅ke volumnivået “Alexa Volum opp for Stue”
Dempe lyden “Alexa Dempe for Stue”
Lytte til radiostasjonen KISS FM “Alexa Spille av Kiss FM for Stue”
Spille av neste låt “Alexa Neste låt for Stue”
Stoppe lyden “Alexa Stoppe for Stue”
Slå lyden på “Alexa Slå på Stue”
Slå lyden av “Alexa Slå av Stue”
Endre inngangskilde “Alexa Bytt til Bluetooth i Stue”

08 BRUKE FJERNKONTROLLEN

Slik bruker du fjernkontrollen

1	Strøm	Slår på og av Soundbar.
2	Kilde	Trykk for å velge en kilde som er koblet til Soundbar.
3	Demp	Trykk på (Demp)-knappen for å slå av lyden.Trykk på den en gang til for å slå på lyden igjen.
4	SOUND MODE	Du kan velge ønsket lydmodus ved å velge STANDARD, SURROUND, GAME PRO eller ADAPTIVE SOUND.Velg modusen “STANDARD” hvis du vil bruke den opprinnelige lyden.GAME PRO-modusGå helt opp i spillscenene med en egen innstilling som optimaliserer lyden spesifikt for spill.ADAPTIVE SOUND-modusAnalyserer innhold automatisk, gir optimalisert lyd og gjør automatisk stemmer tydeligere på lavt volum.
5	BluetoothPAIR	Trykk på ✝ PAIR-knappen. “BT PAIRING” vises på Soundbar-skjermen.Du kan koble Soundbar til en ny Bluetooth-enhet i denne modusen ved å velge Soundbar-enheten på søkelisten på Bluetooth-enheten.

6	Avspilling/Pause(BT/Wi-Fi)	Trykk på ▶II-knappen hvis du vil stoppe musikken midlertidig.Hvis du trykker på knappen igjen, spilles musikkfilen av.
7	Opp/Ned/Venstre/Høyre	Trykk på de angitte områdene for å velge Opp/Ned/Venstre/Høyre.Trykk på knappen Opp/Ned/Venstre/Høyre for å velge eller angi funksjonene.Hoppe over musikkTrykk på knappenHøyrefor å velge neste musikkfil. Trykk på knappenVenstrefor å velge forrige musikkfil.Anynet+ / Auto Power LinkDu kan slå på eller av Anynet+ og Auto Power Link.Anynet+ og Auto Power Link slås på og av med henholdsvisHøyre- og Venstre-knappen.- Anynet+ : Hvis Soundbar er koblet til en Samsung-TV via en HDMI-kabel, kan du styre Soundbar med en Samsung-TV-fjernkontroll.Trykk på og hold inne knappenHøyrei 5 sekunder for å veksle mellom ON og OFF for Anynet+.- Auto Power Link : Hvis Soundbar er koblet til TV-en med en digital optisk kabel, kan Soundbar slås på automatisk når du slår på TV-en. Trykk på og hold inne knappenVenstrei 5 sekunder for å veksle mellom ON og OFF for Auto Power Link.- Standardinnstillingen for Anynet+ / Auto Power Link er ON.ID SETTrykk og hold påOpp-knappen i 5 sekunder for å fullføreID SET(når du kobler til en tilleggsenhet).
8	Lydkontroll	Du kan velge TREBLE, BASS, SYNC, CENTER LEVEL, SIDE LEVEL, FRONT TOP LEVEL, REAR LEVEL og VIRTUAL ON/OFF.- Hvis du vil styre volumet for diskanten eller bassen, må du velge TREBLE eller BASS i lydinnstillingene og deretter justere volumet mellom -6 og +6 ved hjelp av Opp/Ned-knappene.- Trykk på og hold inne knappen (Lydkontroll) i cirka 5 sekunder for å justere lyden for hvert frekvensbånd. 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz og 10 kHz kan velges med knappene Venstre/Høyre og kan justeres til en innstilling mellom -6 og +6 med knappene Opp/Ned.- Hvis du vil styre volumet for hver av høyttalerne, velger du CENTER LEVEL, SIDE LEVEL eller FRONT TOP LEVEL i lydinnstillingene og justerer deretter volumet mellom -6 og +6 ved hjelp av Opp/Ned-knappene.- Hvis bilde og lyd ikke er synkronisert mellom TV-apparatet og din Soundbar, velger du SYNC i lydinnstillingene og stiller deretter lydforsinkelsen til 0–300 millisekunder ved å trykke på Opp/Ned-knappene.- Hvis surroundhøyttalere er koblet til, velger du REAR LEVEL og bruker knappene Opp/Ned til å justere volumet innenfor området -6 til +6. Funksjonen VIRTUAL høyttaler kan slås ON/OFF med knappene Opp/Ned.- SYNC støttes bare for noen funksjoner.• InitialiserNår Soundbar er slått av, trykker du på og holder inne knappen (Lydkontroll) i mer enn 5 sekunder til høyttalerne slås på. “INIT” vises på displayet, og Soundbar initialiseres.
9	WOOFER	Trykk knappen oppover eller nedover for å justere volumet på basshøyttaleren til -12 eller mellom -6 og +6. Hvis du vil stille inn basshøyttalervolumet til 0, trykker du på knappen.
10	VOL	Trykk knappen oppover eller nedover for å justere volumet.• DempTrykk på knappen VOL for å dempe lyden. Trykk på den igjen for å slå på lyden.

Justere Soundbar-volumet med fjernkontrollen til en TV

Bruk først TV-menyen til å stille inn TV-lyden på Samsung-TV-en til eksterne høyttalere, og bruk deretter Samsung-fjernkontrollen til å styre volumet på Soundbar. Se brukerveiledningen for TV-en hvis du vil ha mer informasjon.

Standardmodusen for denne funksjonen er styring med fjernkontrollen til en Samsung-TV. Hvis TV-en din ikke er fra Samsung, følger du fremgangsmåten nedenfor for å endre innstillingene for denne funksjonen.

1. Slå av Soundbar.

1. Hvis du ikke vil bruke denne funksjonen, trykker du opp og holder på WOOFER-knappen gjentatte ganger i 5 sekunder til "OFF-TV REMOTE" vises på displayet.

1. Hvis du vil styre Soundbar-volumet med TV-fjernkontrollen, trykker du opp og holder på WOOFER-knappen gjentatte ganger i 5 sekunder til "ALL-TV REMOTE" vises på displayet. Deretter bruker du menyen på TV-en til å velge eksterne høyttalere.

- Hver gang du trykker WOOFER-knappen opp og holder den i 5 sekunder, veksler modusene i denne rekkefølgen:

- Denne funksjonen er kanskje ikke tilgjengelig, avhengig av fjernkontrollen.

– Produsenter som støtter denne funksjonen: VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, GRUNDIG, Hisense, RCA

Bruke de skjulte knappene (knapper med mer enn én funksjon)

Skjult knapp		Side
Knapp på fjernkontrollen Funksjon
WOOFER	Fjernkontrollen til TV På/Av (Standby)	Side 30
Venstre	Auto Power Link ON/OFF	Side 28
Høyre Anynet+ ON/OFF Side 28
Opp ID SET Side 28
(Lydkontroll)	7-bånds EQ Side 29
	Initialiser (Standby) Side 29

Utgangsspesifikasjoner for de forskjellige lydeffektmodusene

• Hvis inngangskilden er Dolby Atmos®, er 5.1.2 utgangskanal. Lydeffektmodusene som styres av knappen SOUND MODE og nevnt ovenfor, er ikke tilgjengelige.
• Samsung trådløst bakhøyttalersett kan kjøpes separat. Hvis du vil kjøpe et sett, kan du kontakte forhandleren du kjøpte Soundbar av.

09 INSTALLERE VEGGFESTET

Forholdsregler ved installasjon

• Installer bare på en loddrett vegg. - Ikke installer på et sted med høy temperatur eller fuktighet. - Kontroller at veggen er sterk nok til å bære vekten på produktet. Hvis ikke må veggen forsterkes, eller du må velge et annet sted for installasjonen. - Kjøp og bruk egnede monteringsskruer eller -bolter for den typen vegg du har (gipsplate, stålplate, tre osv.). Fast om mulig monteringsskruene i veggstolper. - Kjøp veggmonteringsskruer som passer til veggtypen og tykkelsen på veggen du vil montere Soundbar på. - Diameter: M5 - Lengde: 35 mm eller lengre anbefales. - Koble kablene fra enheten til eksterne enheter før du monterer Soundbar på veggen. - Kontroller at enheten er slått av og frakoblet før du monterer den. Ellers kan den forårsake elektrisk støt.

Veggmonteringskomponenter

Veggfestestyring

1. Trykk en pennespiss eller spiss blyant gjennom midten av A-TYPE-bildene på hver side av malen for å merke hullene for støtteskruene, og ta deretter bort Veggfestestyring.

1. Bor et hull i veggen ved hvert merke ved hjelp av en drill.

- Hvis merkene ikke samsvarer med posisjonen til boltene, må du sørge for at du monterer egnede ankerskruer eller Molly-plugger i hullene før du setter inn støtteskruene. Hvis du bruker ankerskruer eller Molly-plugger, må du sørge for at hullene du borer, er store nok for ankerskruene eller Molly-pluggene du skal bruke.

1. Skyv en skrue (følger ikke med) gjennom hver Festeskrue, og skru deretter til hver skrue i hullet.

1. Monter de 2 Veggfestebrakettene riktig vei på undersiden av Soundbar med 2 Skruene.

Under monteringen må du kontrollere at opphengsdelen av veggfestene er plassert på baksiden av soundbaren.

Baksiden av soundbaren

Høyre side av soundbaren

1. Monter soundbaren med de påmonterte veggfestebrakettene på festeskruene på veggen.

1. Skyv soundbaren nedover som vist på bildet nedenfor, slik at veggfestebrakettene sitter ordentlig på festeskruene.

Sett festeskruene inn i den brede (nedre) delen på veggfestebrakettene, og skyv så veggfestebrakettene nedover slik at de hviler godt på festeskruene.

Du kan montere lydplanken over TV-stativer som er mindre enn 7,6 cm høye. For montering, fest gummiføttene til bunnen av lydplanken før du plasserer den over TV-stativet. Pass på at du fester gummiføttene slik at de er utenfor de ytre kantene av TV-stativet. Se illustrasjonen nedenfor.

11 PROGRAMVAREOPPDATERING

Når soundbaren er koblet til internett, vil det automatisk komme programvareoppdateringer, selv om soundbaren er slått av.

For å bruke funksjonen Oppdater automatisk, må soundbaren være koblet til internett. Wi-Fi-tilkoblingen til soundbaren vil bli avsluttet hvis strømkabelen blir koblet fra eller ved strømbrudd. Hvis det oppstår strømbrudd og strømmen kommer tilbake, eller du kobler til strømledningen igjen, slår du på soundbaren, og deretter kobler du den til internett.

12 FEILSØKING

Det er ikke mulig å slå på enheten.

Trekk ut støpselet, og sett det inn igjen.

Lyden faller ut i BT-modus.

Se avsnittene om Bluetooth-tilkobling på sidene 12 og 19.

→ Trykk på (Demp)-knappen for å deaktivere lyd av-funksjonen.

→ Sett inn nye batterier.

Er det for lang avstand mellom

fjernkontrollen og Soundbar-hovedenheten?

→ Flytt fjernkontrollen nærmere Soundbar-hovedenheten.

Dette problemet kan oppstå hvis basshøyttaleren ikke er koblet til hovedlydplankeenheten.

→ Prøv å koble til basshøyttaleren på nytt. (se side 6.)

Basshøyttaleren summer og vibrerer merkbart.

Prøv å justere vibreringen i basshøyttaleren.

→ Trykk WOOFER-knappen på fjernkontrollen opp eller ned for å justere basshøyttalervolumet. (til -12 eller mellom -6 og +6)

→ Kontroller at kabelen er korrekt tilkoblet. - Kontroller portnavnet for å være sikker på at kabelen er koblet til riktig port. Se siden med forklaring av hver tilkoblingsmetode for instruksjoner.

→ Trykk på 📋 (kilde)-knappen på Soundbars toppanel eller på fjernkontrollen for å kontrollere om modusen er riktig.

→ Koblet til via Bluetooth

1. Sett Soundbar til modusen "BT PAIRING", og bruk TV-apparatet til å søke igjen. (Se side 12 for mer informasjon.)

→ Koblet til via trådløst nett

- Bare Samsung Smart TV-er som er produsert etter 2013, støttes.

- Hvis TV-apparatet ikke er koblet til det trådløse nettet, bruker du nettverksmenyen på TV-apparatet for å opprette en forbindelse. (Se brukerhåndboken for TV-apparatet)

- Når Soundbar er koblet til, finner du den i listen over høyttalere på mobilenheten din når du kjører appen SmartThings. Se side 22 for mer informasjon.

- Hvis den trådløse ruteren (Wi-Fi) bruker en DFS-kanal kan du ikke opprette en trådløs forbindelse mellom TV-apparatet og Soundbar. Ta kontakt med internettleverandøren din for mer informasjon.

13 LISENS

• Spotify-programmet er underlagt tredjepartlisenser som man finner her : www.spotify.com/connect/third-party-licenses.
• For mer informasjon om Spotify Connect, se www.spotify.com/connect

14 LISENSMERKNADER OM ÅPEN KILDEKODE

Hvis du vil ha mer informasjon hva slags åpen kildekode som er benyttet i dette produktet, gå til nettsiden: http://opensource.samsung.com

15 VIKTIG MERKNAD OM SERVICE

• Figurer og illustrasjonen i denne brukerhåndboken er kun for referanse, og kan avvike fra hvordan de er på produktet.
• Du kan bli belastet med et administrasjonsgebyr hvis

(a) En reparatør blir sendt ut til deg på din forespørsel og det ikke er noe galt med produktet (dvs. du har ikke lest denne brukerhåndboken).

(b) Du tar med deg enheten til et serviceverksted, og det ikke er noe galt med produktet (dvs. du har ikke lest denne brukerhåndboken).

- Vi vil opplyse deg om hvor stort dette administrasjonsgebyret er før vi besøker deg eller starter å jobbe med spilleren.

16 SPESIFIKASJONER OG VEILEDNING

Spesifikasjoner

Modellnavn HW-Q86R
Vekt 8,8 kg
Dimensjoner (B x H x D) 1226,0 x 83,0 x 136,0 mm
Driftstemperaturområde +5°C til +35°C
Fuktighetsområde drift 10 % til 75 %
FORSTERKERNominell utgangseffekt	18W x 10 + 10W x 3, 4 Ohm
Avspillingsformater som støttes	LPCM 8ch, Dolby Digital,Dolby Atmos (True HD / Digital Plus), DTS:X
UTGANGSEFFEKT, TRÅDL∅S ENHETWi-Fi maks. sendereffekt	100 mW ved 2,4–2,4835 GHz,5,15–5,35 GHz og 5,47–5,725 GHz
UTGANGSEFFEKT, TRÅDL∅S ENHETBT maks. sendereffekt	100 mW ved 2,4–2,4835 GHz
UTGANGSEFFEKT, TRÅDL∅S ENHETSRD maks. sendereffekt	25 mW ved 5,725–5,825 GHz

Basshøyttalerens navn PS-WR75B
Vekt 9,8 kg
Dimensjoner (B x H x D) 205,0 x 403,0 x 403,0 mm
FORSTERKERNominell utgangseffekt	160W
UTGANGSEFFEKT, TRÅDL∅S ENHETSRD maks. sendereffekt	25 mW ved 5,725–5,825 GHz

MERKNADER

• Samsung Electronics Co., Ltd reserverer seg retten til å endre spesifikasjonene uten varsel. Vekt og dimensjoner er omtrentlige.

Forholdsregel: Soundbar startes på nytt automatisk hvis du slår Wi-Fi på eller av.

Totalt strømforbruk i hvilemodus (W) 4,5W
Wi-FiMetode for deaktivering av port	Trykk på ID SET-knappen på det nedre panelet påSoundbar i 30 sekunder for å slå Wi-Fi på eller av.
BluetoothMetode for deaktivering av port	Trykk på NETWORK-knappen på det nedre panelet påSoundbar i 30 sekunder for å slå Bluetooth på eller av.

Samsung Electronics erklærer herved at dette utstyret oppfyller kravene i direktiv 2014/53/EU. Den fullstendige teksten i deklarasjonen om oppfyllelse av EUs krav er tilgjengelig på følgende Internett-adresse:

http://www.samsung.com > gå til Support > Søk etter produktstøtte og angi modellnavnet. Dette utstyret kan brukes i alle EU-land.

5 GHz WLAN (Wi-Fi eller SRD)-funksjonen på dette utstyret kan bare brukes innendørs.

[Korrekt avhending av batterier i dette produktet]

(Gjelder i land med avfallssortering)

Denne merkingen på batteriet, håndboken eller emballasjen angir at batteriene i dette produktet ikke skal kastes sammen med annet husholdningsavfall ved slutten av sin levetid. Der det er merket, angir de kjemiske symbolene Hg, Cd eller Pb at batteriet inneholder kvikksølv, kadmium eller bly over referansenivåene i EU-direktiv 2006/66.

Hvis batteriene ikke avhendes på riktig måte, kan disse stoffene skade menneskers helse eller miljøet. For å beskytte naturressursene og for å fremme gjenbruk av materialer ber vi deg holde batterier adskilt fra andre typer avfall og resirkulere dem ved å levere dem på din lokale mottaksstasjon.

Korrekt avhending av dette produktet (Avfall fra elektrisk og elektronisk utstyr)

(Gjelder i land med avfallssortering)

Denne merkingen som vises på produktet, dets tilbehør eller dokumentasjon, indikerer at produktet eller det elektroniske tilbehøret (for eksempel lader, headset, USB-kabel) ikke skal kastes sammen med annet husholdningsavfall ved slutten av levetiden. For å hindre potensiell skade på miljøet eller helseskader grunnet ukontrollert avfallsavhending ber vi om at dette avfallet holdes adskilt fra andre typer avfall og resirkuleres på ansvarlig måte for å fremme bærekraftig gjenbruk av materielle ressurser.

Private forbrukere bør kontakte enten forhandleren de kjøpte produktet av, eller lokale myndigheter for detaljer om hvor og hvordan disse artiklene kan resirkuleres på en miljøvennlig måte.

Forretningsbrukere bør kontakte sin leverandør og undersøke vilkårene i kjøpskontrakten. Dette produktet og det elektroniske tilbehøret skal ikke blandes med annet kommersielt avfall som skal kastes.

Mer informasjon om Samsungs miljøtiltak og produktspesifikke og lovmessige forpliktelser, for eksempel REACH, WEEE, batterier, finnes på:

http://www.samsung.com/uk/aboutsamsung/samsungelectronics/corporatecitizenship/data_corner.html

SIKKERHETSINFORMASJON

ADVARSEL

FOR Å REDUSERE RISIKOEN FOR ELEKTRISK STØT, SKAL DU IKKE FJERNE DEKSELET (ELLER BAKSIDEN).

DET ER INGEN DELER INNI SOM DU KAN REPARERE. OVERLAT SERVICE TIL KVALIFISERT PERSONALE.
