Tuotetyyppi	Langaton soundbar subwooferilla
Malli	HW-Q86R
Merkki	Samsung
Kokonaisteho	400W (Soundbar: 200W, Subwoofer: 200W)
Kanavat	5.1.2 (sisältää ylöspäin soittavat kaiuttimet)
Mitat (pääyksikkö)	1226 x 83 x 136 mm (L x K x S)
Paino (pääyksikkö)	7.3 kg
Subwooferin mitat	205 x 403 x 403 mm (L x K x S)
Subwooferin paino	9.8 kg
Virtalähde	AC 100-240V, 50/60Hz
Virrankulutus	40W (Soundbar), 25W (Subwoofer)
Valmiustilan virrankulutus	< 0.5W
Äänen dekoodaus	Dolby Atmos, Dolby Digital Plus, Dolby TrueHD, DTS:X, DTS-HD HRA
Liitännät	HDMI (eARC), Optical, Bluetooth 4.2, Wi-Fi, USB
Älyominaisuudet	Sisäänrakennettu Alexa, Samsung SmartThings, Mukautuva ääni, Pelitila
Kaukosäädin	Sisältyy (paristotyyppi: AAA)
Seinäasennettava	Kyllä (kiinnikkeet mukana)
Puhdistusohjeet	Pyyhi pehmeällä, kuivalla liinalla. Älä käytä nesteitä tai suihkeita.
Turvallisuusvaroitukset	Älä altista sateelle, kosteudelle tai liialliselle lämmölle. Varmista riittävä tuuletus.
Varaosat ja korjattavuus	Ota yhteyttä Samsungin tukeen tai valtuutettuihin huoltoliikkeisiin. Katso käyttöohjeesta vaihdettavat osat.
Yleistä tietoa	Vuosi: 2019. Sopii 55" ja suuremmille televisioille. Katso yksityiskohtaiset asennusohjeet käyttöohjeesta.

Usein kysytyt kysymykset - HW-Q86R SAMSUNG

Kuinka liitän Samsung HW-Q86R -soundbarin televisiooni?

Käytä mukana tulevaa HDMI-kaapelia ja liitä se television HDMI ARC/eARC -porttiin. Vaihtoehtoisesti käytä optista kaapelia. Langatonta yhteyttä varten ota Bluetooth käyttöön televisiossa ja yhdistä soundbariin.

Tukeeko HW-Q86R Dolby Atmosia?

Kyllä, HW-Q86R tukee Dolby Atmos- ja DTS:X-formaattia tarjoten immersiivisen 3D-äänikokemuksen ylöspäin soittavilla kaiuttimillaan.

Kuinka nollaan soundbarin?

Pidä soundbarin Asetukset-painiketta painettuna 5 sekunnin ajan, kunnes näyttöön tulee 'INIT' ja se sammuu. Vapauta ja kytke takaisin päälle.

Voinko käyttää Alexaä HW-Q86R:ssä?

Kyllä, soundbarissa on sisäänrakennettu Alexa. Paina kaukosäätimen mikrofonipainiketta aktivoidaksesi ääniohjauksen. Varmista, että se on yhdistetty Wi-Fiin.

Mikä on maksimiteho?

Kokonaisteho on 400W (200W soundbarista ja 200W langattomasta subwooferista).

Kuinka liitän subwooferin langattomasti?

Kytke subwoofer pistorasiaan ja paina takana olevaa ID SET -painiketta. Paina sitten soundbarin kaukosäätimen ID SET -painiketta. Subwooferin LED-valo muuttuu tasaisen siniseksi.

Voinko asentaa soundbarin seinälle?

Kyllä, HW-Q86R:n mukana tulee seinäkiinnike. Noudata käyttöohjeen ohjeita kiinnittääksesi soundbarin turvallisesti seinään.

Kuinka päivitän laiteohjelmiston?

Yhdistä soundbar Wi-Fiin. Päivitykset ladataan automaattisesti. Voit myös päivittää USB:n kautta: lataa laiteohjelmisto Samsungin tuesta, kopioi USB-muistitikulle ja aseta se soundbariin.

Mitä teen, jos ääntä ei kuulu?

Tarkista HDMI-yhteys tai optinen kaapeli. Varmista, että soundbar on asetettu oikealle tulolle. Kokeile käynnistää televisio ja soundbar uudelleen. Tarkista myös, onko mykistystoiminto päällä.

Onko kaukosäädin taustavalaistu?

Ei, kaukosäädin ei ole taustavalaistu. Painikkeet on kuitenkin selkeästi merkitty ja ne on helppo tuntea pimeässä.

KÄYTTÖOHJE HW-Q86R SAMSUNG

Alla olevassa taulukossa ovat niiden symbolien selitykset, joita Samsung-tuotteessasi voi olla.

	MUISTUTUSSÄHKÖISKUVARAÄLÄ AVAA.
	Tämä merkki tarkoittaa, että laitteen sisällä on suurjännitettä.On vaarallista koskea millään tavoin tämän laitteen sisäosiin.
	Tämä merkki tarkoittaa, että laitteen mukana on tärkeitä käyttö- ja huolto-ohjeita.
	Luokan II laite: Tämä merkki tarkoittaa, että laite ei edellytä maadoitusta.Jos tätä symbolia ei ole virtajohdollavarustetussa tuotteessa, tuote ONKYTKETTÄVÄ luotettavasti suojamaadoitukseen.
	AC-jännite: Tämä merkki tarkoittaa, että merkissä mainittu nimellisjännite on AC-jännite.
	DC-jännite: Tämä merkki tarkoittaa, että merkissä mainittu nimellisjännite on DC-jännite.
	Huomio, tutustu käyttöohjeisiin: Tämä merkki tarkoittaa, että käyttäjän tulisi tutustua käyttöoppaassa oleviinturvallisuustietoihin.

MUISTUTUS

SÄHKÖISKUVARA ÄLÄ AVAA.

VAROITUS

- Tulipalon ja sähköiskun vaaran vähentämiseksi älä altista laitetta sateelle tai kosteudelle.

MUISTUTUS

• SÄHKÖISKUN VÄLTTÄMISEKSI LAITA PISTOKKEEN LEVEÄ PISTOTULPPA LEVEÄÄN KOLOON, TYÖNNÄ PISTOKE POHJAAN.
• Tämän laitteen saa kytkeä vain maadoitettuun pistorasiaan.
• Jos laite täytyy saada irti sähköverkosta, pistoke täytyy irrottaa pistorasiasta, joten pistokkeen tulisi olla paikassa, jossa siihen pääsee helposti käsiksi.
• Laitetta ei saa altistaa tippuvalle tai roiskuvalle vedelle. Älä aseta vedellä täytettyjä esineitä, kuten maljakkoja, laitteen päälle.
• Laitteen virta kytketään täysin pois päältä irrottamalla virtajohto seinän pistorasiasta. Tämän vuoksi virtajohdon on oltava aina helposti saatavilla.

TURVAOHJEET

1. Varmista, että käytettävä verkkovirta vastaa laitteen alaosan arvotarrassa mainittua käyttöjännitevaatimusta. Aseta laite soveltuvalle alustalle (kaluste) vaakatasoon siten, että sen ympärille jää riittävästi tilaa ilmanvaihdolle 7 - 10 cm. Varmista, että ilmanvaihtoaukkoja ei ole peitetty tai tukittu. Älä aseta laitetta kaiuttimien tai muiden mahdollisesti kuumenevien laitteiden päälle. Tämä laite on suunniteltu jatkuvaan käyttöön. Voit kytkeä virran täysin pois yksiköstä kytkemällä virtajohdon irti pistorasiasta. Kytke virta pois täysin, jos jätät yksikön käyttämättömään tilaan pitkäksi aikaa.
2. Irrota virtajohto pistorasiasta ukkosella. Salamaniskun aikaansaama jännitepiikki voi vahingoittaa laitetta.
3. Älä jätä laitetta suoraan auringonvaloon tai muiden lämmönlähteiden lähelle. Tämä voi johtaa laitteen ylikuumentumiseen ja toimintahäiriöön.
4. Älä altista laitetta kosteudelle (esim. maljakot), kuumuudelle (esim. takka) tai voimakkaita sähkö- tai magneettikenttiä aiheuttaville laitteille. Irrota virtajohto pistorasiasta, jos laitteeseen tulee toimintahäiriö. Tätä laitetta ei ole tarkoitettu teollisuuskäyttöön. Laite on tarkoitettu vain henkilökohtaiseen käyttöön.

Laitteeseen voi tiivistyä kosteutta, jos laitetta tai levyä on säilytetty kylmässä. Jos siirrät laitteen paikasta toiseen talviaikaan, odota ennen käyttöä, että laite lämpenee huoneenlämpöiseksi noin 2 tunnissa.

1. Tässä laitteessa käytetään paristoja, joiden sisältämät kemikaalit ovat vahingollisia luonnolle. Paristoja ei tule hävittää tavallisen kotitalousjätteen mukana. Akkuja ja paristoja ei saa heittää tuleen. Älä aiheuta oikosulkua tai ylikuumenemista paristoihin tai pura niitä. Jos akku tai paristo vaihdetaan väärin, on olemassa räjähdyksen vaara. Vaihda akut ja paristot vain samanlaisiin tai vastaavantyyppisiin akkuihin ja paristoihin.

Käyttöoppaassa on kaksi osaa: tämä yksinkertainen KÄYTTÖOPAS ja yksityiskohtainen TÄYDELLINEN KÄYTTÖOPAS, jonka voit ladata.

Tässä oppaassa on kuvattu turvallisuusvaroitukset, tuotteen asennus, osat, liitännät ja tekniset tiedot.

Saat TÄYDELLINEN KÄYTTÖOPAS Samsungin online-asiakastukikeskuksesta skannaamalla QR-koodin. Voit tarkastella käyttöopasta tietokoneessa tai mobiililaitteessa lataamalla käyttöoppaan asiakirjamuodossa Samsungin sivustosta. (http://www.samsung.com/support)

Suunnittelua, teknisiä ominaisuuksia ja sovellusruutua voidaan muuttaa ilman ennakkoilmoitusta.

SISÄLTÖ

01 Osien tarkistaminen 2

Paristojen asettaminen kaukosäätimeen ennen käyttöä (AA-paristo X 2)

02 Laitteen yleiskuvaus 3

Soundbar-laitteen etupaneeli/yläpaneeli 3 Soundbar-laitteen alapaneeli 4

03 Soundbar-laitteen yhdistäminen 5

Virran liittäminen 5 Kytke Soundbar-laite bassokaiuttimeen 6 - Bassokaiuttimen ja Soundbar-laitteen automaattinen yhdistäminen 6 - Bassokaiuttimen yhdistäminen manuaalisesti, jos automaattinen yhdistäminen epäonnistuu 7 SWA-9000S (myydään erikseen) -laitteen yhdistäminen Soundbar-laitteeseen 8

04 Yhdistäminen TV:hen 10 Vaihtoehto 1. Kytkeminen kaapelilla 10 - Kytkeminen HDMI-kaapelilla 10 - Kytkeminen optisella kaapelilla 11 Vaihtoehto 2. Yhdistäminen langattomasti 12 - TV:n yhdistäminen Bluetooth-yhteydellä 12 - Wi-Fi-yhteyden luominen 14

05 Ulkoisen laitteen yhdistäminen 16

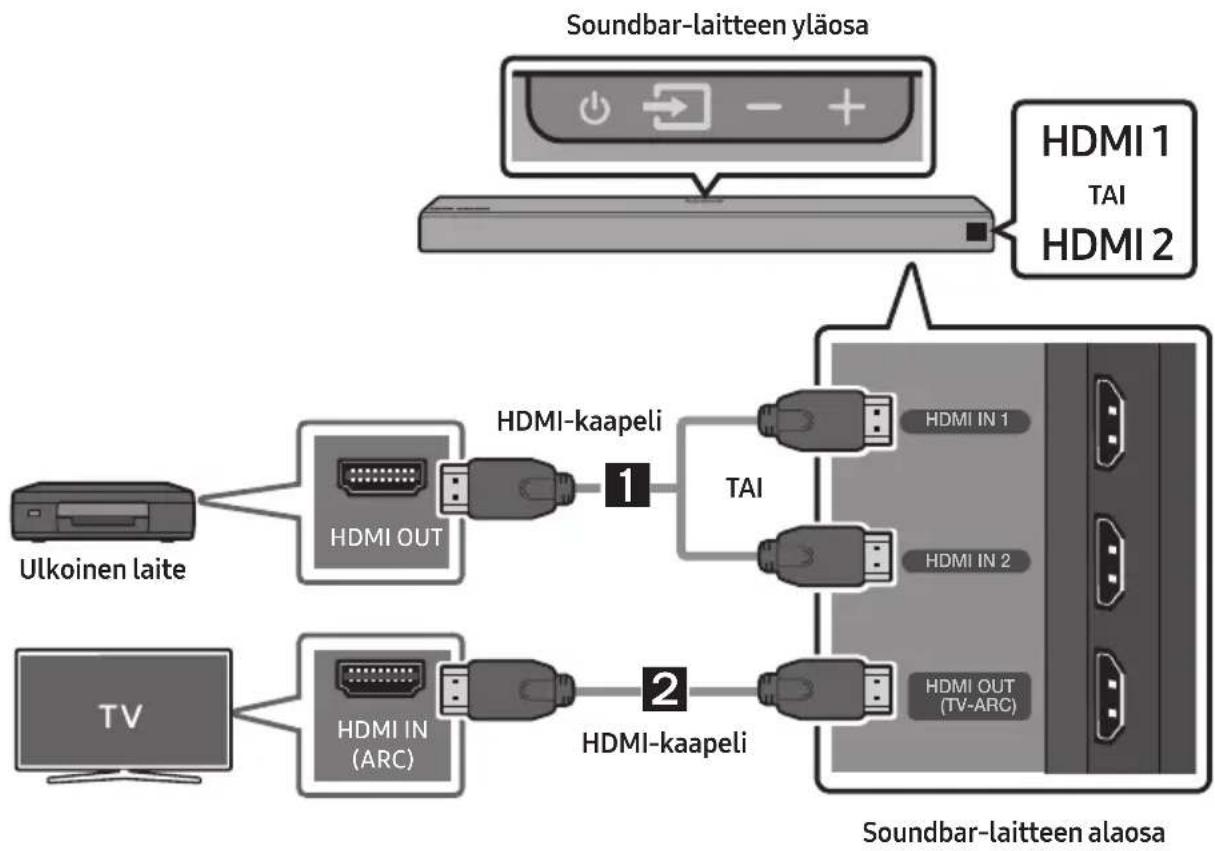

Kytkeminen HDMI-kaapelilla (Dolby Atmos -dekoodaus ja -toisto) 16 Kytkeminen HDMI-kaapelilla 17 Kytkeminen optisella kaapelilla 18

06 Mobiililaitteen yhdistäminen 19

Yhdistäminen Bluetooth-yhteydellä 19 Yhdistäminen Wi-Fi-verkon (langattoman verkon) kautta 22

07 Amazon-tuotteen yhdistäminen 24

Amazon-tuotteeseen yhdistäminen ja käyttäminen sen kanssa (Amazon Echo) 24 Ohjaa Soundbar-laitetta puhekomennoilla 26

08 Kaukosäätimen käyttäminen 27

Kaukolaukaisimen käyttö 27

Soundbar-laitteen äänenvoimakkuuden säätäminen TV:n kaukosäätimellä 30

Piilotettujen painikkeiden käyttäminen (painikkeet, joissa on vähintään kaksi toimintoa) 31

Eri äänitehostetilojen lähtösignaalitiedot 31

09 Seinätelineen asentaminen 32

Varotoimia asennukseen 32

Seinäkiinnitysosat 32

10 Soundbar-laitteen asentaminen TV:n jalustan päälle 34

Osa 34

11 Ohjelmiston päivittäminen 35

12 Vianmääritys 36

13 Lisenssit 37

14 Avoimen lähdekoodin lisenssi-ilmoitus 38

15 Tärkeä huoltohuomautus 38

16 Tekniset tiedot ja lisätietoja 39

Tiedot 39

01 OSIEN TARKISTAMINEN

• Katso tietoja virtalähteestä ja virrankulutuksesta tuotteeseen kiinnitetystä merkintätarrasta. (Tarra: Soundbar-päälaitteen alapuoli)
• Virran liittämisen vaiheet on merkitty numeroilla (1, 2). Lisätietoja virran liittämisestä on sivulla 5.
• Jos haluat ostaa lisäosia tai valinnaisia kaapeleita, ota yhteys Samsung-huoltokeskukseen tai Samsung-asiakaspalveluun.
• Lisävarusteiden ulkonäkö voi erota hieman yllä olevista kuvista.

Paristojen asettaminen kaukosäättimeen ennen käyttöä (AA-paristo x 2)

Liu'uta paristolokeron kantta nuolen suuntaan, kunnes se irtoaa kokonaan. Aseta lokeroon 2 AA-alkaliparistoa (1,5 V) suunnattuina niin, että niiden napaisuus on oikein. Työnnä paristolokeron kansi takaisin paikalleen.

1	(Virta) -painikeKytkee ja katkaisee virran.Auto Power Down-toimintoLaite sammuu automaattisesti seuraavissa tilanteissa.- D.IN / HDMI 1 / HDMI 2 / WIFI / BT-tila: Jos äänisignaalia ei ole 18 minuuttiin.
2	(Lähde) -painikeValitse ohjelmalähdetilan.
	Ohjelmalähdetila Näyttö
	Optinen digitaalinen tuloliitäntä D.IN
	ARC (HDMI OUT) -tuloliitäntä	D.IN → TV ARC (Automaattinen muunnos)
	HDMI-tuloliitäntä HDMI 1 / HDMI 2
	Wi-Fi-tila WIFI
	BLUETOOTH-tila	BT
3	-/+ (Äänenvoimakkuus) -painikeSäätää äänenvoimakkuutta.Kun äänenvoimakkuutta säädetään, se näkyy Soundbar-laitteen etupaneelin näytössä.
4	NäyttöNäyttää tuotteen tilan ja nykyisen toiminnan.

• Virtanäppäin toimii 4–6 sekunnin kuluttua virtajohdon kytkemisestä.
• Kun kytket laitteen virran päälle, laite on valmis äänentoistoon n. 4-5 sekunnin kuluttua.
• Jos haluat kuunnella ääntä vain Soundbarista, sinun on kytkettävä TV:n kaiuttimet pois päältä TV:si Ääniasetukset -valikosta. Katso ohjeita television käyttöoppaasta.

Soundbar-laitteen alapaneeli

1	POWERYhdistä Soundbar-laitteen virtajohto.
2	ID SET (WOOFER/REAR)Painamalla tätä voit yhdistää Soundbar-laitteen tilaäänikaiuttimiin ja bassokaiuttimeen langattomasti.Pitämällä kaukosäätimen Ylös-painiketta painettuna 5 sekuntia voit suorittaa ID SET -toiminnon loppuun.
3	NETWORKPainamalla tätä voit muodostaa yhteyden langattomaan verkkoon (Wi-Fi) SmartThings-sovelluksen kautta.
4	SERVICEKytke USB-tallennuslaite tuotteen ohjelmiston päivittämistä varten.
5	DIGITAL AUDIO IN (OPTICAL)Kytke ulkoisen laitteen digitaalinen (optinen) lähtöliitäntä tähän.
6	HDMI IN 1 / HDMI IN 2Kytke tähän digitaalinen video- ja äänisignaali samanaikaisesti HDMI-kaapelin kautta.Kytke ulkoisen laitteen HDMI-lähtöliitäntä tähän.
7	HDMI OUT (TV-ARC)Kytke TV:n HDMI (ARC) -liitäntä tähän.

• Kun irrotat virtajohdon pistorasiasta, vedä pistokkeesta. Älä vedä kaapelista.
• Älä liitä tätä laitetta tai muita laitteita pistorasiaan, ennen kuin kaikki laitteiden väliset liitännät on tehty.

03 SOUNDBAR-LAITTEEN YHDISTÄMINEN

Virran liittäminen

Kytke laitteet pistorasiaan virransyötön osilla ( ①, ②) seuraavassa järjestyksessä:

① Kytke virtajohto bassokaiuttimeen. ② Kytke virtajohto Soundbar-laitteeseen.

- Lisätietoja tarvittavasta sähkövirrasta ja virrankulutuksesta on tuotteeseen kiinnitetyssä tarrassa. (Tarra: Soundbar-päälaitteen alapuoli)

Kytke Soundbar-laite bassokaiuttimeen

Kun bassokaiutin on yhdistetty, bassotoisto on täyteläistä.

Bassokaiuttimen ja Soundbar-laitteen automaattinen yhdistäminen

Kun olet kytkenyt virtakaapelin Soundbar-laitteeseen ja bassokaiuttimeen ja kytket virran, bassokaiutin yhdistetään automaattisesti Soundbar-laitteeseen.

- Kun laiteparin automaattinen muodostus on valmis, bassokaiuttimen takaosassa oleva sininen merkkivalo syttyy.

Bassokaiuttimen takaosan merkkivalot

Merkkivalo Tila Kuvaus		Toimenpide
Sininen	Palaa	Yhteys muodostettu (normaali toiminta)	-
	Vilkkuu	Uutta yhteyttä muodostetaan	Varmista, että Soundbar-päälaitteeseen kytketty virtakaapeli on kytketty oikein tai odota noin 5 minuuttia. Jos vilkkuminen jatkuu, kokeile yhdistää bassokaiutin manuaalisesti. Katso sivua 7.
Punainen Palaa		Valmiustila (Soundbar-päälaitteen ollessa sammutettuna)	Varmista, että Soundbar-päälaitteen virtakaapeli on kytketty oikein.
		Yhteys katkennut	Muodosta yhteys uudelleen. Katso yhteyden manuaalisen muodostamisen ohjeet sivulla 7.
Punainen ja sininen	Vilkkuu	Toimintahäiriö	Katso Samsungin huoltokeskuksen yhteystiedot käyttöoppaasta.

Bassokaiuttimen yhdistäminen manuaalisesti, jos automaattinen yhdistäminen epäonnistuu

Ennen seuraavien manuaalista yhdistämistä koskevien ohjeiden noudattamista:

• Varmista, että Soundbar-laitteen ja bassokaiuttimen virtakaapeli on kytketty oikein. • Varmista, että Soundbar-laitteeseen on kytketty virta.
• Pidä bassokaiuttimen takaosan ID SET -painiketta painettuna vähintään 5 sekuntia.

- Punainen merkkivalo bassokaiuttimen takaosassa sammuu ja sininen merkkivalo vilkkuu.

1. Pidä kaukosäätimen Ylös-näppäintä painettuna vähintään 5 sekuntia.
2. ID SET-viesti näkyy Soundbar-laitteen näytössä hetken ja katoaa sitten.
3. Soundbar-laite käynnistyy automaattisesti, kun ID SET -toiminto on valmis.

1. Tarkista, palaako LINK-merkkivalo sinisenä vilkkumatta (yhteys muodostettu).

LINK-merkkivalo lakkaa vilkkumasta ja palaa jatkuvasti sinisenä, kun Soundbar-laitteen ja langattoman bassokaiuttimen välinen yhteys on muodostettu.

HUOMAUTUKSIA

• Älä liitä tämän laitteen virtajohtoa tai TV:tä pistorasiaan, ennen kuin kaikki laitteiden väliset liitännät on tehty.
• Varmista ennen tämän laitteen siirtämistä tai asentamista, että virta on katkaistu ja virtajohto irrotettu.
• Jos päälaitteen virta katkaistaan, langaton bassokaiutin siirtyy valmiustilaan ja takaosan STANDBY-merkkivalo vilkkuu ensin sinisenä useita kertoja ja jää sitten palamaan punaisena.
• Jos käytät Soundbar-laitteen lähellä toista laitetta, joka käyttää samaa taajuutta (5,8 GHz) kuin Soundbar-laite, häiriöt voivat aiheuttaa ääneen katkoja.
• Päälaitteen langattoman signaalin enimmäistoimintaetäisyys on noin 10 metriä, mutta se voi vaihdella käyttöympäristön mukaan. Jos päälaiteen ja langattoman bassokaiuttimen välissä on teräsbetoni- tai metalliseinä, järjestelmä ei ehkä toimi lainkaan, koska langaton signaali ei läpäise metallia.

VAROTOIMIA

• Langattoman signaalin vastaanottoantennit ovat langattoman bassokaiuttimen sisällä. Suojaa laitteet vedeltä ja kosteudelta.
• Parhaan kuuntelunautinnon saavuttamiseksi varmista, että langatonta bassokaiutinta tai langatonta vastaanotinmoduulia (myydään erikseen) ympäröivällä alueella ei ole mitään esteitä.

SWA-9000S (myydään erikseen) -laitteen yhdistäminen Soundbar-laitteeseen

Laajenna aitoon langattomaan tilaäänentoistoon yhdistämällä Samsungin langaton takakaiutinsarja (SWA-9000S, myydään erikseen) Soundbar-laitteeseen.

1. Yhdistä langaton vastaanotinmoduuli 2 tilaäänikaiuttimeen.

- Kaiutinkaapelit on värikoodattu.

1. Tarkista vastaanotinmoduulin valmiustilan tila, kun olet kytkenyt moduulin pistorasiaan.

- Langattoman vastaanotinmoduulin LINK-merkkivalo (sininen merkkivalo) vilkkuu. Jos merkkivalo ei vilku, paina langattoman vastaanotinmoduulin takaosan ID SET -painiketta kynänkärjellä 5–6 sekuntia, kunnes LINK-merkkivalo vilkkuu (sinisenä). Lisätietoja merkkivalosta on SWA-9000S-laitteen käyttöoppaassa.

1. Pidä kaukosäätimen Ylös-näppäintä painettuna vähintään 5 sekuntia.
2. ID SET -viesti näkyy Soundbar-laitteen näytössä hetken ja katoaa sitten.
3. Soundbar-laite käynnistyy automaattisesti, kun ID SET -toiminto on valmis.

MUISTUTUS

- Jos Soundbar-laite toistaa musiikkia, kun se muodostaa yhteyden SWA-9000S-laitteeseen, bassokaiuttimen äänessä voi olla katkoja yhteyden muodostamisen lopussa.

1. Tarkista, palaako LINK-merkkivalo sinisenä vilkkumatta (yhteys muodostettu).

LINK-merkkivalo lakkaa vilkkumasta ja palaa jatkuvasti sinisenä, kun Soundbar-laitteen ja langattoman vastaanotinmoduulin välinen yhteys on muodostettu.

1. Jos yhteyttä SWA-9000S-laitteeseen ei ole muodostettu, toista menettely vaiheesta 2 alkaen.

04 YHDISTÄMINEN TV:HEN

Voit kuunnella TV:n ääntä Soundbar-laitteen kautta langallisella tai langattomalla yhteydellä.

- Kun Soundbar-laite on yhdistetty tiettyihin Samsung-televisioihin, Soundbar-laitetta voidaan ohjata TV:n kaukosäätimellä.

– Tämä toiminto on käytettävissä Samsung Smart -televisioissa, jotka ovat tulleet myyntiin vuonna 2017 tai myöhemmin ja jotka tukevat Bluetooth-toimintoa, kun Soundbar-laite yhdistetään TV:hen optisella kaapelilla.

- Tämän toiminnon avulla voit myös säätää äänentoistoa, muuttaa eri asetuksia, säätää äänenvoimakkuutta ja mykistää äänen.

Vaihtoehto 1. Kytkeminen kaapelilla

Kun lähetyssignaali on Dolby Digital -signaali ja TV:n "Digitaalinen äänilähtömuoto" -asetuksena on PCM, on suositeltavaa vaihtaa asetukseksi Dolby Digital. Kun asetus on vaihdettu, äänenlaatu on parempi. (TV:n valmistajan mukaan voi olla, että TV:n valikossa on käytetty eri sanoja sanojen Dolby Digital ja PCM sijaan.)

Kytkeminen HDMI-kaapelilla

1. Kun Soundbar-laite ja TV ovat käynnissä, kytke HDMI-kaapeli kuvan mukaan.
2. Soundbar-päälaitteen näytössä näkyy teksti TV ARC, ja Soundbar-laite toistaa TV:n ääntä.

- Jos TV:n ääntä ei kuulu, paina (Lähde) -painiketta kaukosäätimessä tai Soundbar-laitteen yläpaneelissa, jolloin laite siirtyy D.IN -tilaan. Näytössä näkyvät vuorotellen tekstit D.IN ja TV ARC, ja TV:n ääni kuuluu.

- Jos Soundbar-päälaitteen näytössä ei näy tekstiä TV ARC, tarkista, että HDMI-kaapeli on kytketty oikeaan porttiin.

- Säädä Soundbar-laitteen äänenvoimakkuutta TV:n kaukosäätimellä.

HUOMAUTUKSIA

- HDMI on liitäntä, jonka kautta voidaan siirtää digitaalista videokuvaa ja ääntä samanaikaisesti yhdellä kaapelilla.

- Jos TV:ssä on ARC-liitäntä, liitä HDMI-kaapeli HDMI IN (ARC) -liitäntään.

- On suositeltavaa käyttää HDMI-kaapelia, jossa ei ole ferriittisydänkeloja. Jos käytät HDMI-kaapelia, jossa on ferriittisydänkelat, varmista, että kelojen läpimitta on alle 14 mm.

- Anynet+-toiminnon on oltava käytössä.

- Tämä toiminto ei ole käytettävissä, jos HDMI-kaapeli ei tue ARC-toimintoa.

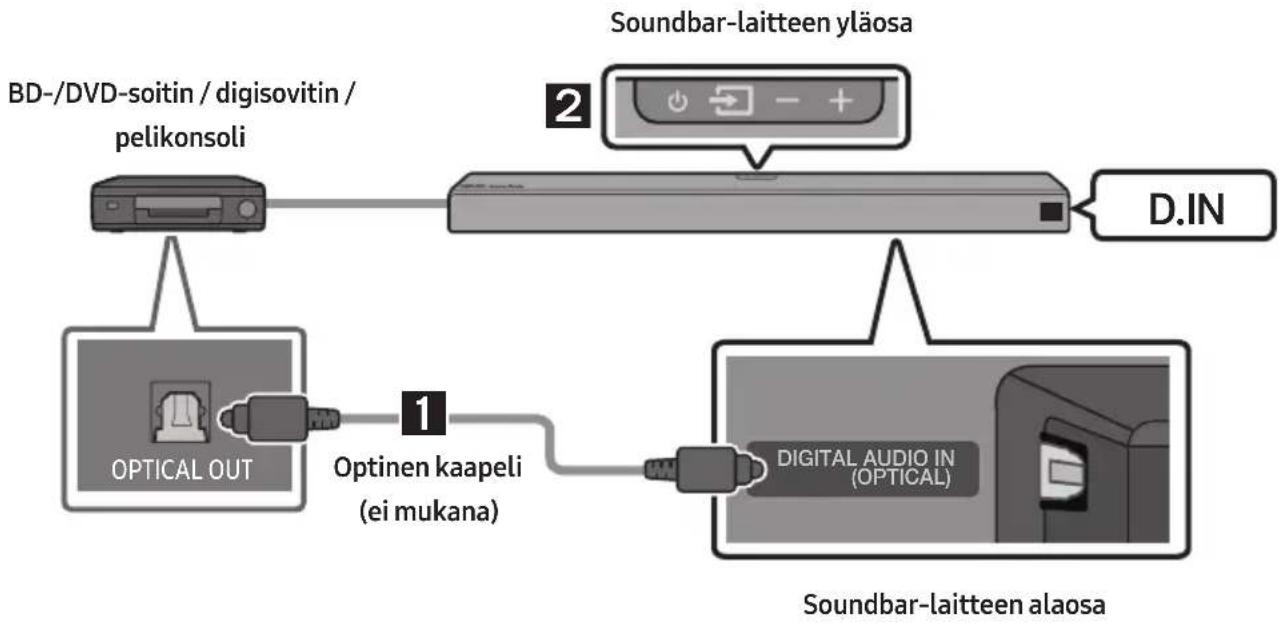

Kytkeminen optisella kaapelilla

1. Liitä Soundbar-laitteen DIGITAL AUDIO IN (OPTICAL) -liitäntä TV:n OPTICAL OUT -liitäntään digitaalisella optisella kaapelilla (ei mukana).
2. Paina (Lähde) -painiketta yläpaneelissa tai kaukosäätimessä ja valitse sitten D.IN -tila.

Auto Power Link

Auto Power Link -toiminto kytkee automaattisesti virran Soundbar-laitteeseen, kun TV:hen kytketään virta.

1. Liitä Soundbar-laite ja TV toisiinsa digitaalisella optisella kaapelilla (ei mukana).
2. Ota Auto Power Link -toiminto käyttöön tai poista se käytöstä painamalla kaukosäätimen Vasemmalle-näppäintä 5 sekuntia.

- Auto Power Link -toiminnon oletusasetus on ON. (Jos haluat poistaa tämän toiminnon käytöstä, pidä kaukosäätimen Vasemmalle-näppäintä painettuna 5 sekuntia.)

- Yhdistetty laite voi aiheuttaa sen, ettei Auto Power Link toimi. - Tämä toiminto on käytettävissä vain D.IN -tilassa.

Vaihtoehto 2. Yhdistäminen langattomasti

TV:n yhdistäminen Bluetooth-yhteydellä

Kun TV on yhdistetty Bluetooth-yhteydellä, voit kuunnella stereoääntä ilman kaapeleita.

• Vain yksi TV voidaan yhdistää kerrallaan.

Yhteyden muodostaminen ensimmäisen kerran

1. Siirry BT PAIRING -tilaan painamalla kaukosäätimen ✝PAIR-painiketta

(TAI) a. Paina (Lähde) -painiketta yläpaneelissa ja valitse sitten BT. BT muuttuu automaattisesti muotoon BT READY, jos Soundbar-laitteeseen ei ole yhdistetty Bluetooth-laitetta. b. Kun näkyviin tulee teksti BT READY, pidä Soundbar-laitteen yläpaneelin (Lähde) -painiketta painettuna yli 5 sekuntia, kunnes BT PAIRING tulee näkyviin.

1. Valitse Bluetooth-tila TV:ssä. (Katso lisätietoja TV:n käyttöoppaasta.)
2. Valitse [AV] Samsung Soundbar Q80R TV:n kuvaruudun luettelosta. Käytettävissä olevan Soundbar-laitteen vieressä on teksti Need Pairing tai Paired TV:n kuvaruudun luettelossa. Kun haluat muodostaa yhteyden Soundbar-laitteeseen, valitse viesti ja muodosta yhteys. • Kun TV on yhdistetty, teksti [TV:n nimi] → BT näkyy Soundbar-laitteen etupaneelin näytössä.
3. Voit nyt kuunnella TV:n ääntä Soundbar-laitteen kautta.

Jos yhteyden muodostaminen laitteeseen epäonnistuu

• Jos luettelossa näkyy aiemmin yhdistetty Soundbar-laite (esimerkiksi [AV] Samsung Soundbar Q80R), poista se.
• Toista sitten vaiheet 1–3.

HUOMAUTUS

- Kun olet yhdistänyt Soundbar-laitteen TV:hen ensimmäisen kerran, voit muodostaa yhteyden uudelleen BT READY -tilan avulla.

Soundbar-laitteen ja TV:n yhteyden katkaiseminen

Paina (Lähde) -painiketta yläpaneelissa tai kaukosäätimessä ja valitse sitten mikä tahansa muu tila kuin BT.

• Yhteyden katkaiseminen kestää jonkin aikaa, koska TV:n on saatava vastaus Soundbar-laitteelta. (Tarvittava aika voi vaihdella TV:n mallin mukaan.)
• Voit peruuttaa Soundbar-laitteen ja television välisen automaattisen Bluetooth-yhteyden pitämällä kaukosäätimen ▶II (Toisto/tauko) -näppäintä painettuna 5 sekuntia Soundbar-laitteen ollessa BT READY -tilassa. (Vaihtokytkin: käytössä → ei käytössä)

Erot BT READY -tilan ja BT PAIRING -tilan välillä

• BT READY : Tässä tilassa voit etsiä aiemmin yhdistetyt TV:t tai yhdistää aiemmin yhdistetyn mobiililaitteen Soundbar-laitteeseen.
• BT PAIRING : Tässä tilassa voit yhdistää uuden laitteen Soundbar-laitteeseen. (Paina kaukosäätimen ✝ PAIR -painiketta tai pidä Soundbar-laitteen yläosan 📄 (Lähde) -painiketta painettuna yli 5 sekuntia Soundbar-laitteen ollessa BT-tilassa.)

HUOMAUTUKSIA

• Jos sinulta kysytään PIN-koodia, kun yhdistät Bluetooth-laitetta, syötä <0000>.
• Bluetooth-yhteystilassa Bluetooth-yhteys katkeaa, jos Soundbar-laitteen ja Bluetooth-laitteen välinen yhteys on pidempi kuin 10 metriä.
• Soundbar-laite sammuu automaattisesti, kun laite on ollut valmiustilassa 18 minuuttia.
• Soundbar-laite ei ehkä suorita Bluetooth-hakua tai muodosta yhteyttä oikein,
• jos Soundbar-laitteen ympärillä on voimakas sähkökenttä
• jos useita Bluetooth-laitteita yhdistetään samanaikaisesti Soundbar-laitteeseen
• jos Bluetooth-laite sammutetaan, se ei ole oikeassa paikassa tai siinä ilmenee toimintahäiriö.

- Elektroniset laitteet voivat aiheuttaa radiohäiriöitä. Sähkömagneettisia aaltoja tuottavat laitteet on pidettävä etäällä Soundbar-päälaitteesta. Tällaisia ovat esimerkiksi mikroaaltouunit, langattomat LAN-laitteet jne.

Wi-Fi-yhteyden luominen

Tarkistuslista ennen yhteyden luomista

1. Varmista, että Samsung Smart TV on julkaistu vuoden 2013 jälkeen. Tämä toiminto on yhteensopiva ainoastaan vuoden 2013 jälkeen julkaistuissa Samsung Smart TV:issä.
2. Varmista, että langaton reititin (Wi-Fi) on valmiina ja toiminnassa.
3. Varmista, että TV on yhdistetty langattomaan reitittimeen (Wi-Fi-verkkoon).

Vaihe 1: Soundbar-laitteen yhdistäminen Wi-Fi-verkkoon

1. Paina → (Lähde) -painiketta Soundbar-laitteen yläosassa tai kaukosäätimessä ja valitse WIFI-tila.

- Käytettäessä tiettyjä Samsung-televisioita (vuoden 2016–2018 Samsung Smart -televisiot, joissa on Bluetooth-tuki.)

- Jos valitset WIFI-tilan, kun televisio on kytketty päälle, television ruudulle ilmestyy ponnahdusikkuna, joka sisältää ohjeita Soundbar-laitteen yhdistämiseksi automaattisesti langattomaan reitittimeen (Wi-Fi). Noudata television ruudulle ilmestyvän ponnahdusikkunan ohjeita.

1. Yhdistä mobiililaitteesi (älypuhelin, tabletti jne.) siihen Wi-Fi-verkkoon, johon televisio on yhdistetty.
2. Asenna ja käynnistä SmartThings-sovellus mobiililaitteella (älypuhelin, tabletti, jne.)

1. Noudata ohjeita mobiililaitteen sovellusnäytöllä Soundbar-laitteen yhdistämiseksi Wi-Fi-verkkoon.

Vaihe 2: Television asetusten määrittäminen

- Jos TV katkaisee yhteyden langattomaan verkkoon, kun lähteeksi valitaan Soundbar, yhdistä televisio uudestaan verkkoon television valikon kautta.

2019 julkaistuissa TV:issä

Etusivu (☐) → Asetukset (☐) → Ääni → Äänilähtö → [AV] Samsung Soundbar Q80R (Wi-Fi)

2018 julkaistuissa TV:issä

Etusivu (☐) → Asetukset (☐) → Ääni → Äänilähtö → [AV] Samsung Soundbar Q80R (Wi-Fi)

2017 julkaistuissa TV:issä

Etusivu (☐) → Asetukset (☐) → Ääni → Äänilähtö → [AV] Samsung Soundbar Q80R (Wi-Fi)

2016 julkaistuissa TV:issä

Etusivu (☐) → Asetukset (☐) → Ääni → Valitse kaiutin → [AV] Samsung Soundbar Q80R (Wi-Fi)

2015 julkaistuissa TV:issä

Valikko → Ääni → Kaiutinluettelo

2014 julkaistuissa TV:issä

Valikko → Ääni → Kaiutinasetukset → Multiroom Link - Asetukset

HUOMAUTUKSIA

• TV:n ja Soundbar-laitteen on oltava yhteydessä samaan langattomaan verkkoon (Wi-Fi). - Jos langaton reitittimesi (Wi-Fi) käyttää DFS-kanavaa, et voi luoda Wi-Fi-yhteyttä television ja Soundbar-laitteen välillä. Ota yhteyttä Internet-palveluntarjoajaan lisätietoja varten. - Jos 5 GHz:n Wi-Fi-yhteys ei ole vakaa, käytä 2,4 GHz kaistanleveyttä. - Koska valikot voivat olla erilaisia eri vuosina valmistetuissa malleissa, katso lisätietoja TV:n käyttöoppaasta.

05 ULKOISEN LAITTEEN YHDISTÄMINEN

Voit kuunnella ulkoisen laitteen ääntä Soundbar-laitteen kautta yhdistämällä sen ulkoiseen laitteeseen langallisella tai langattomalla yhteydellä.

Kytkeminen HDMI-kaapelilla (Dolby Atmos -dekoodaus ja -toisto)

• Kun käytössä on Dolby Atmos®: Jos tulolähde on Dolby Atmos®, lähtösignaali on 5.1.2-kanavainen. Kun Dolby Atmos® on käytössä, Soundbar-laitteen SOUND MODE -painikkeella ohjattavat äänitehostetilat eivät ole käytettävissä.
• Tärkeää: Tämä tuote tukee Dolby Atmos® -äänentoistoa vain HDMI -tilassa.

1. Kytke HDMI-kaapeli Soundbar-laitteen alaosan HDMI IN 1- tai HDMI IN 2 -liitännästä digitaalisen laitteen HDMI OUT -liitäntään.
2. Kytke HDMI-kaapeli Soundbar-laitteen alaosan HDMI OUT (TV-ARC) -liitännästä TV:n HDMI IN -liitäntään.
3. Paina → (Lähde) -painiketta yläpaneelissa tai kaukosäätimessä ja valitse sitten HDMI1 tai HDMI2.
4. HDMI1- tai HDMI 2-tila näkyy Soundbar-laitteen näyttöpaneelissa, ja ääni kuuluu.

HUOMAUTUS

- Kun Dolby Atmos® on käytössä, DOLBY ATMOS -teksti näkyy etuosan näytössä.

Dolby Atmos® -asetusten määrittäminen BD-soittimessa tai muussa laitteessa.

- Avaa BD-soittimen tai muun laitteen asetusvalikon äänilähtöasetukset ja varmista, että Bittivirta-asetuksena on Ei koodausta. Esimerkiksi Samsungin BD-soittimessa valitse Asetukset → Ääni → Digitaalilähtö ja valitse sitten Bittivirta (käsittelemätön).

- Jos Äänilähtö -asetuksissa on Toissijainen ääni -asetus, varmista, että Toissijainen ääni -asetuksena on Ei käytössä.

- Varmista, että sisältö tukee Dolby Atmos® -ääntä.

Kytkeminen HDMI-kaapelilla

1. Kytke HDMI-kaapeli Soundbar-laitteen alaosan HDMI IN 1- tai HDMI IN 2 -liitännästä digitaalisen laitteen HDMI OUT -liitäntään.
2. Kytke HDMI-kaapeli Soundbar-laitteen alaosan HDMI OUT (TV-ARC) -liitännästä TV:n HDMI IN -liitäntään.
3. Paina (Lähde) -painiketta yläpaneelissa tai kaukosäätimessä ja valitse sitten HDMI1 tai HDMI2.
4. HDMI1- tai HDMI 2-tila näkyy Soundbar-laitteen näyttöpaneelissa, ja ääni kuuluu.

Kytkeminen optisella kaapelilla

1. Liitä päälaitteen DIGITAL AUDIO IN (OPTICAL) -liitäntä lähdelaitteen OPTICAL OUT -liitäntään digitaalisella optisella kaapelilla (ei mukana).
2. Valitse D.IN -tila painamalla → (Lähde) -painiketta yläpaneelissa tai kaukosäätimessä.

06 MOBIILILAITTEEN YHDISTÄMINEN

Yhdistäminen Bluetooth-yhteydellä

Kun mobiililaite on yhdistetty Bluetooth-yhteydellä, voit kuunnella stereoääntä ilman kaapeleita.

- Vain yksi Bluetooth-laite voidaan yhdistää kerrallaan.

Yhteyden muodostaminen ensimmäisen kerran

1. Siirry BT PAIRING-tilaan painamalla kaukosäätimen ✝PAIR-painiketta

(TAI) a. Paina (Lähde) -painiketta yläpaneelissa ja valitse sitten BT. BT muuttuu automaattisesti muotoon BT READY, jos Soundbar-laitteeseen ei ole yhdistetty Bluetooth-laitetta. b. Kun näkyviin tulee teksti BT READY, pidä Soundbar-laitteen yläpaneelin (Lähde) -painiketta painettuna yli 5 sekuntia, kunnes BT PAIRING tulee näkyviin.

1. Valitse [AV] Samsung Soundbar Q80R luettelosta.

- Kun Soundbar-laite on yhdistetty Bluetooth-laitteeseen, teksti [Bluetooth-laitteen nimi] → BT näkyy etupaneelin näytössä.

1. Toista Bluetooth-yhteydellä yhdistetyssä laitteessa olevia musiikkitiedostoja Soundbar-laitteen kautta.

Jos yhteyden muodostaminen laitteeseen epäonnistuu

- Jos luettelossa näkyy aiemmin yhdistetty Soundbar-laite (esimerkiksi [AV] Samsung Soundbar Q80R), poista se.

• Toista sitten vaiheet 1 ja 2.

HUOMAUTUS

- Kun olet yhdistänyt Soundbar-laitteen mobiililaitteeseen ensimmäisen kerran, voit muodostaa yhteyden uudelleen BT READY -tilan avulla.

Erot BT READY -tilan ja BT PAIRING -tilan välillä

• BT READY : Tässä tilassa voit etsiä aiemmin yhdistetyt TV:t tai yhdistää aiemmin yhdistetyn mobiililaitteen Soundbar-laitteeseen.
• BT PAIRING : Tässä tilassa voit yhdistää uuden laitteen Soundbar-laitteeseen. (Paina kaukosäätimen ✝ PAIR -painiketta tai pidä Soundbar-laitteen yläosan 📄 (Lähde) -painiketta painettuna yli 5 sekuntia Soundbar-laitteen ollessa BT-tilassa.)

HUOMAUTUKSIA

• Jos sinulta kysytään PIN-koodia, kun yhdistät Bluetooth-laitetta, syötä <0000>.
• Bluetooth-yhteystilassa Bluetooth-yhteys katkeaa, jos Soundbar-laitteen ja Bluetooth-laitteen välinen etäisyys on yli 10 metriä.
• Soundbar-laite sammuu automaattisesti, kun laite on ollut valmiustilassa 18 minuuttia.
• Soundbar-laite ei ehkä suorita Bluetooth-hakua tai muodosta yhteyttä oikein,
• jos Soundbar-laitteen ympärillä on voimakas sähkökenttä
• jos useita Bluetooth-laitteita yhdistetään samanaikaisesti Soundbar-laitteeseen
• jos Bluetooth-laite on sammutettu, se ei ole oikeassa paikassa tai siinä ilmenee toimintahäiriö.
• Elektroniset laitteet voivat aiheuttaa radiohäiriöitä. Sähkömagneettisia aaltoja tuottavat laitteet on pidettävä etäällä Soundbar-päälaitteesta. Tällaisia ovat esimerkiksi mikroaaltouunit, langattomat LAN-laitteet jne. • Soundbar tukee SBC-tietoa (44,1 kHz, 48 kHz).

- Muodosta yhteys vain Bluetooth-laitteeseen, joka tukee A2DP (AV) -toimintoa.

- Et voi yhdistää Soundbaria Bluetooth-laitteeseen, joka tukee vain HF (Hands Free) -toimintoa.

- Kun olet yhdistänyt Soundbarin Bluetooth-laitteeseen, voit vaihtaa Soundbarin automaattisesti BT-tilaan valitsemalla [AV] Samsung Soundbar Q80R laitteen haettujen laitteiden luettelosta. - Käytettävissä vain, jos Soundbar on lueteltu Bluetooth-laitteen yhdistettyjen laitteiden listalla. (Bluetooth-laitteen ja Soundbarin on oltava yhdistetty vähintään kerran.)

• Soundbar näkyy Bluetooth-laitteen haettujen laitteiden luettelossa vain, jos Soundbar näyttää viestin BT READY.
• Soundbar-laitetta ei voi liittää toisen Bluetooth-laitteen pariksi, jos se on jo Bluetooth-tilassa ja liitetty jonkin Bluetooth-laitteen pariksi.

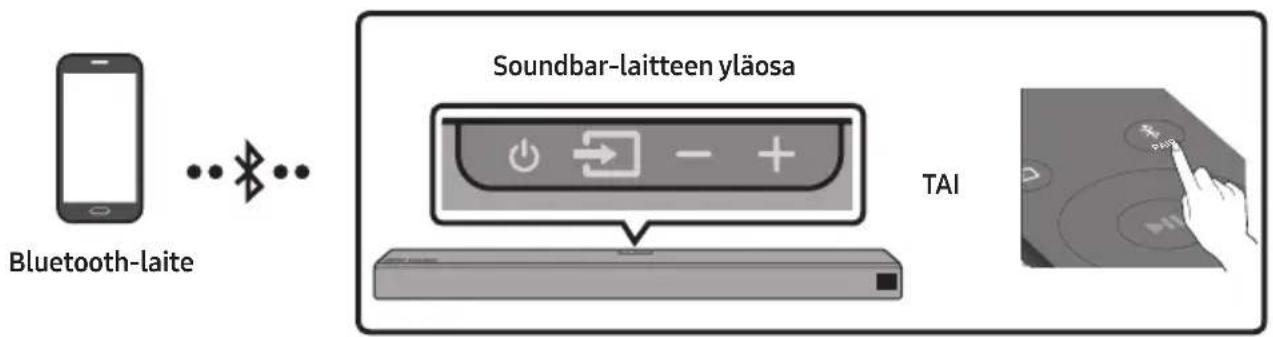

Mobiililaitteen ja Soundbar-laitteen välisen yhteyden katkaiseminen

Voit katkaista Bluetooth-laitteen ja Soundbar -järjestelmän yhteyden. Lisätietoja on Bluetooth-laitteen käyttöoppaassa.

• Soundbar -järjestelmän yhteys katkaistaan.
• Kun Soundbar-laitteen yhteys Bluetooth-laitteeseen on katkaistu, Soundbar-laitteen etupaneelin näytössä näkyy teksti BT DISCONNECTED.

Soundbar-laitteen ja Bluetooth-laitteen yhteyden katkaiseminen

Paina (Lähde) -painiketta yläpaneelissa tai kaukosäätimessä ja valitse sitten mikä tahansa muu tila kuin BT.

• Yhteyden katkaiseminen kestää jonkin aikaa, koska Bluetooth-laitteen on saatava vastaus Soundbar-laitteelta. (Yhteyden katkaisemiseen kuluva aika voi vaihdella Bluetooth-laitteen mukaan.)
• Kun Soundbar-laitteen yhteys Bluetooth-laitteeseen on katkaistu, Soundbar-laitteen etupaneelin näytössä näkyy teksti BT DISCONNECTED.

HUOMAUTUKSIA

• Bluetooth-yhteys katkeaa Bluetooth-yhteystilassa, jos Soundbar-järjestelmän ja Bluetooth-laitteen välinen etäisyys ylittää 10 metriä.
• Soundbar-järjestelmä kytkeytyy automaattisesti pois päältä 18 minuutin kuluttua Valmis-tilassa.

Lisätietoja Bluetoothista

Bluetooth-tekniikan avulla Bluetooth-yhteensopivat laitteet voivat olla helposti yhteydessä toisiinsa lyhyen kantaman langattoman yhteyden kautta.

- Bluetooth-laite voi aiheuttaa häiriöitä tai toimintavian käytöstä riippuen:

• Ruumiinosa koskettaa Bluetooth-laitteen tai Soundbar-järjestelmän lähetin- ja vastaanotinjärjestelmää. – Sähköinen vaihtelu, joka aiheutuu seinän, kulman tai sermin aiheuttamasta häiriöstä.

- Sähköhäiriö samaa taajuuskaistaa käyttävistä laitteista, kuten lääketieteellisistä laitteista, mikroaaltouunista tai langattomasta lähiverkosta.

• Yhdistä Soundbar Bluetooth-laitteeseen pitäen laitteet lähellä toisiaan.
• Mitä pidempi matka Soundbar-järjestelmän ja Bluetooth-laitteen välillä on, sitä huonompi yhteys on. Jos etäisyys ylittää Bluetoothin toimintasäteen, yhteys katkeaa.
• Alueilla, joissa yhteyden laatu on heikko, Bluetooth-yhteys ei välttämättä toimi kunnolla.
• Bluetooth-yhteys toimii vain lähellä laitetta. Yhteys katkeaa automaattisesti, jos välimatka kasvaa tätä suuremmaksi. Tälläkin etäisyydellä äänenlaatu voi heikentyä, jos laitteiden välissä on seiniä tai ovia.
• Tämä langaton laite voi toiminnassa olleessaan aiheuttaa sähköisiä häiriöitä.

Yhdistäminen Wi-Fi-verkon (langattoman verkon) kautta

• Yhdistä yksi Soundbar-laite Wi-Fi-verkkoon musiikin suoratoistopalveluiden ja verkkoradioiden käyttämiseksi. Yhdistä useampi Soundbar-laite Wi-Fi-verkkoon ryhmätoistoa tai stereoääntä varten.
• Soundbar-laitteen yhdistäminen mobiililaitteeseen langattoman verkon (Wi-Fi) kautta vaatii SmartThings-sovelluksen.

Yhteyden muodostaminen ensimmäisen kerran

1. Paina (Lähde) -painiketta Soundbar-laitteen yläosassa tai kaukosäätimessä ja valitse WIFI-tila.

1. Asenna ja käynnistä SmartThings-sovellus mobiililaitteella (älypuhelin tai tabletti).

1. Käynnistä sovellus ja rekisteröi (lisää) Soundbar-laitteesi sovellukseen noudattamalla näytön ohjeita.

- Automaattinen ponnahdusikkuna (kolmas kuva alla) ei ehkä ole käytettävissä kaikissa mobiililaitteissa.

Jos näin on, valitse ja suorita Add device sovellusvalikosta. Soundbar-laitteesi on nyt lisätty sovellukseen.

Käynnistä sovellus Lisää kaiuttimetAutomaattinen ponnahdusikkuna

HUOMAUTUS

- Kun haluat liittää langattoman takakaiutinsarjan SWA-9000S (ei mukana), poista tilaäänijärjestelmä käytöstä katkaisemalla Samsungin langattomien kaiuttimien ja Soundbar-laitteen välinen yhteys. (Jos yhdistät tilaäänikaiuttimet katkaisematta SWA-9000S-kaiuttimien yhteyttä, ääni toistetaan sekä Samsungin langattomin kaiuttimien että tilaäänikaiuttimien kautta.)

07 AMAZON-TUOTTEEN YHDISTÄMINEN

• Tämä ominaisuus ei ehkä ole käytettävissä joissakin maissa.
• Amazon toimittaa tämän palvelun, ja se voidaan lopettaa milloin tahansa. Samsung ei ole vastuussa palvelun saatavuudesta.
• Amazon Alexa -sovelluksen näyttöä voidaan muuttaa ilman ennakkoilmoitusta.

Amazon-tuotteeseen yhdistäminen ja käyttäminen sen kanssa (Amazon Echo)

Amazon Echo -tuotteen avulla voit ohjata Soundbar-laitettasi ja kuunnella Amazon Echo -musiikkipalveluja.

HUOMAUTUS

- Tarkista, että Soundbar-laite on yhdistetty Wi-Fi-verkkoon. (katso "Yhdistäminen Wi-Fi-verkon (langattoman verkon) kautta")

1. Muuta SmartThings-sovelluksessa Soundbar-laitteesi nimi sellaiseksi, jonka Amazon-laitteesi voi tunnistaa.

(esimerkki: Samsung, Soundbar, Olohuone, Perhehuone, Makuuhuone, Toimisto jne.)

MUISTUTUS

- Amazon-laitteet eivät ehkä tunnista nimiä, joissa on esimerkiksi erikoismerkkejä.

1. Etsi Alexa-sovelluksessa Samsung Wireless Audio Skills-valikosta ja valitse ENABLE.

- Ohita tämä vaihe, jos Skills-valikon toiminnot on jo määritetty.

Ohjaa Soundbar-laitetta puhekomennoilla

- Amazon Echo -palvelu, jota voit käyttää Soundbar-laitteellasi, on rajoitettu musiikkiin. Muut Amazon Echo -palvelut, kuten uutiset ja säätiedot, ovat käytettävissä vain Amazon Echo -tuotteen kautta.

Käynnistin + Komento + Kaiuttimen nimi

Käytä Kaiuttimen nimi -asetusta, jonka muutit SmartThings-sovelluksessa. (katso "Amazon-tuotteeseen yhdistäminen ja käyttäminen sen kanssa (Amazon Echo)")

Toiminto Puhekomento
Lisätyn äänilaitteen etsiminen siitäSmartThings-tilistä, joka on yhdistettyAmazon Alexa-tiliin	“Alexa Etsi laite”

* Puhekomentojen käyttäminen kaiuttimeen, jonka nimi on "Olohuone"

Toiminto Puhekomento
Äänenvoimakkuuden asettaminen arvoon 5	“Alexa aseta äänenvoimakkuus arvoon 5 Olohuone-kaiuttimessa”
Äänenvoimakkuuden lisääminen	“Alexa lisää äänenvoimakkuutta Olohuone-kaiuttimessa”
Äänen mykistäminen “Alexa mykistä Olohuone-kaiutin”
KISS FM -nimisen radioaseman kuunteleminen	“Alexa toista Kiss FM:ää Olohuone-kaiuttimesta”
Seuraavan kappaleen toiston aloittaminen “Alexa seuraava kappale Olohuone-kaiuttimesta”
Äänen pysäyttäminen “Alexa pysäytä Olohuone-kaiutin”
Äänen ottaminen käyttöön “Alexa ota käyttöön Olohuone-kaiutin”
Äänen poistaminen käytöstä “Alexa poista käytöstä Olohuone-kaiutin”
Tulolähteen vaihtaminen	“Alexa siirry Bluetoothiin Olohuone -kaiuttimesta”

08 KAUKOSÄÄTIMEN KÄYTTÄMINEN

Kaukolaukaisimen käyttö

1	Virta	Käynnistää ja sammuttaa Soundbar-laitteen.
2	Lähde	Painamalla tätä voit valita Soundbar-laitteeseen yhdistetyn ohjelmalähteen.
3	Mykistys	Voit mykistää äänen painamalla (Mykistys) painiketta.Voit poistaa mykistyksen painamalla sitä uudelleen.
4	SOUND MODE	Voit valita haluamasi äänitilan vaihtoehdoista STANDARD, SURROUND, GAME PRO tai ADAPTIVE SOUND. Valitse STANDARD -tila, jos haluat kuunnella alkuperäistä ääntä.GAME PRO-tilaTempaudu mukaan tapahtumiin käyttämällä erikoisasetusta, joka optimoi äänet erityisesti pelejä varten.ADAPTIVE SOUND-tilaAnalysoi sisällön automaattisesti, antaa sinulle optimoidun äänen ja parantaa automaattisesti puheen selkeyttä pienillä äänenvoimakkuuksilla.
5	BluetoothPAIR	Paina ✝ PAIR painiketta. Teksti BT PAIRING näkyy Soundbar-laitteen näytössä. Voit yhdistää Soundbar-laitteen uuteen Bluetooth-laitteeseen tässä tilassa valitsemalla Soundbar-laitteen Bluetooth-laitteen hakuluettelosta.

6	Toisto/tauko(BT/Wi-Fi)	Voit keskeyttää musiikkitiedoston toiston tilapäisesti painamalla ▶II-painiketta.Kun painat painiketta uudelleen, musiikkitiedoston toisto jatkuu.
7	Ylös/Alas/Vasemmalle/Oikealle	Valitse Ylös, Alas, Vasemmalle tai Oikealle painamalla merkittyjä kohtia.Valitse tai aseta toimintoja painamalla painikkeen kohtaa Ylös, Alas, Vasemmalle tai Oikealle.Musiikkitiedoston ohitusVoit siirtyä seuraavan musiikkitiedoston toistoon painamallaOikealle-painiketta. Voitsiirtyä edellisen musiikkitiedoston toistoon painamallaVasemmalle-painiketta.Anynet+ / Auto Power LinkVoit ottaa Anynet+-toiminnon ja Auto Power Link -toiminnon käyttöön tai poiskäytöstä.Anynet+-toiminto ja Auto Power Link-toiminto otetaan käyttöön ja poistetaankäytöstä painikkeillaOikealle ja Vasemmalle.- Anynet+ : Jos Soundbar-laite on kytketty Samsung TV:hen HDMI-kaapelilla, voitohjata Soundbar-laitetta Samsung TV:n kaukosäätimellä. PitämälläOikealle-painiketta painettuna 5 sekuntia voit vaihdella Anynet+-asetuksen ON ja OFFvälillä.- Auto Power Link : Jos Soundbar-laite on kytketty TV:hen digitaalisella optisella kaapelilla, u-laite voi käynnistyä, kun TV käynnistetään. PitämälläVasemmalle-painiketta painettuna 5 sekuntia voit vaihdella Auto Power Link -asetuksen ON jaOFF välillä.- Anynet+-toiminnon ja Auto Power Link -toiminnon oletusasetus on ON.ID SETSuoritaID SET-toiminto pitämälläYlös-painiketta painettuna 5 sekuntia (kun yhdistetään lisälaitteeseen).
8	Äänen asetus	Voit valita vaihtoehdoista TREBLE, BASS, SYNC, CENTER LEVEL, SIDE LEVEL, FRONT TOP LEVEL, REAR LEVEL ja VIRTUAL ON/OFF.- Voit säätää diskantti- tai bassoänten voimakkuutta valitsemalla TREBLE tai BASSÄäniasetukset -asetuksissa ja säätmällä sitten äänenvoimakkuutta välillä -6-+6 painikkeilla Ylös/Alas.- Voit säätää jokaisen taajuusalueen ääntä pitämällä (Äänen asetus) -painiketta painettuna noin 5 sekuntia. Alueet 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz ja 10 kHz ovat valittavissa Vasemmalle/Oikealle-painikkeilla, ja jokaista voi säätää välillä -6-+6 Ylös/Alas-painikkeilla.- Voit säätää jokaisen kaiuttimen äänenvoimakkuutta valitsemalla CENTER LEVEL, SIDE LEVEL tai FRONT TOP LEVEL Ääniasetukset -asetuksissa ja säätmällä sitten äänenvoimakkuutta välillä -6-+6 painikkeilla Ylös/Alas.- Jos TV:n kuva ja Soundbar-laitteen toistama ääni ovat epätahdistettuja, valitse SYNCÄäniasetukset -asetuksissa ja määritä sitten ääniviiveen asetukseksi 0-300 millisekuntia painikkeilla Ylös/Alas.- Jos tilaäänikaiuttimet on kytketty, valitse REAR LEVEL ja säädä äänenvoimakkuutta välillä -6-+6 painikkeilla Ylös/Alas. VIRTUAL-kaiutintoiminnon asetuksen voi valita vaihtoehdoista ON/OFF painamalla Ylös/Alas-painikkeita.- SYNC on tuettu vain joissakin toiminnoissa.• AlustaKun Soundbar-laite on sammutettuna, pidä (Äänen asetus) -painiketta painettuna yli 5 sekuntia, kun kaiutin käynnistyy. INIT -teksti tulee näyttöön, ja Soundbar-laite alustetaan.
9	WOOFER	Voit säätää bassokaiuttimen äänenvoimakkuutta asetukseen -12 tai välillä -6-+6 työntämällä painiketta ylös tai alas. Voit asettaa bassokaiuttimen äänenvoimakkuuden arvoon 0 painamalla painiketta suoraan alaspäin.
10	VOL	Voit säätää äänenvoimakkuutta painamalla Ylös- tai Alas-painiketta.• MykistysVoit mykistää äänen painamalla VOL -painiketta. Voit poistaa mykistyksen painamalla sitä uudelleen.

Soundbar-laitteen äänenvoimakkuuden säätäminen TV:n kaukosäätimellä: Jos sinulla on Samsungin TV, voit säätää Soundbar-laitteen äänenvoimakkuutta Samsungin TV:n mukana toimitetulla infrapunakaukosäätimellä.

Määritä ensin TV:n valikossa TV:n ääni toistettavaksi ulkoisista kaiuttimista ja ohjaa sitten Soundbar-laitteen äänenvoimakkuutta Samsungin kaukosäätimellä. Katso lisätietoja TV:n käyttöoppaasta. Tämän toiminnon oletusasetus on, että äänenvoimakkuutta ohjataan Samsungin TV:n kaukosäätimellä. Jos käytettävä TV ei ole Samsungin TV, muuta tämän toiminnon asetuksia noudattamalla seuraavia ohjeita.

1. Sammuta Soundbar-laite.

1. Jos et halua käyttää tätä toimintoa, pidä WOOFER-painiketta toistuvasti ylös työnnettynä 5 sekuntia, kunnes OFF-TV REMOTE näkyy näytössä.

1. Jos haluat ohjata Soundbar-laitetta TV:n kaukosäätimellä, pidä WOOFER-painiketta ylös työnnettynä 5 sekuntia toistuvasti, kunnes ALL-TV REMOTE näkyy näytössä. Valitse sitten ulkoiset kaiuttimet TV:n valikossa.

1. Jos haluat palauttaa Soundbar-laitteen oletustilaan (ohjaus Samsungin TV:n kaukosäätimellä), pidä WOOFER-painiketta ylös työnnettynä 5 sekuntia toistuvasti, kunnes SAMSUNG-TV REMOTE näkyy näytössä.

– Joka kerta, kun työnnät WOOFER-painiketta ylös ja pidät sitä työnnettynä 5 sekuntia, tila vaihtuu seuraavassa järjestyksessä: SAMSUNG-TV REMOTE (oletustila) → OFF-TV REMOTE → ALL-TV REMOTE.

- Tämä toiminto ei ehkä ole käytettävissä kaikilla kaukosäätimillä.

- Tätä toimintoa tukevat valmistajat: VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, GRUNDIG, Hisense, RCA

Piilotettujen painikkeiden käyttäminen (painikkeet, joissa on vähintään kaksi toimintoa)

Piilotettu painike		Viitesivu
Kaukosäätimen painike Toiminto
WOOFER	TV:n kaukosäätimessäKäytössä / Ei käytössä (Valmiustila)	Sivu 30
Vasemmalle	Auto Power Link ON/OFF	Sivu 28
Oikealle	Anynet+ ON/OFF	Sivu 28
Ylös ID SET Sivu 28
(Äänen asetus)	7 Band EQ Sivu 29
	Alusta (Valmiustila) Sivu 29

Eri äänitehostetilojen lähtösignaalitiedot

Tehoste Tulo		Lähtö
		Vain bassokaiutin sisältyy	Bassokaiutin ja langaton takakaiutinsarja sisältyvät
STANDARD	2.0 -kan. 2.1 -kan.	2.1 -kan.
	5.1 -kan. 5.1 -kan.	5.1 -kan. / 7.1 -kan. (DTS)
	7.1 -kan.	5.1 -kan. 7.1 -kan.
	7.1.4 -kan.	5.1.2 -kan.	7.1.2 -kan.
SURROUND	2.0 -kan.	5.1.2 -kan.	7.1.2 -kan.
	5.1 -kan.	5.1.2 -kan.	7.1.2 -kan.
	7.1 -kan.	5.1.2 -kan.	7.1.2 -kan.
	7.1.4 -kan.	5.1.2 -kan.	7.1.2 -kan.
GAME PRO	2.0 -kan.	5.1.2 -kan.	7.1.2 -kan.
	5.1 -kan.	5.1.2 -kan.	7.1.2 -kan.
	7.1 -kan.	5.1.2 -kan.	7.1.2 -kan.
	7.1.4 -kan.	5.1.2	7.1.2 -kan.
ADAPTIVE SOUND	2.0 -kan.	5.1.2 -kan.	7.1.2 -kan.
	5.1 -kan.	5.1.2 -kan.	7.1.2 -kan.
	7.1 -kan.	5.1.2 -kan.	7.1.2 -kan.
	7.1.4 -kan.	5.1.2 .kan.	7.1.2 -kan.

• Jos tulolähde on Dolby Atmos®, lähtösignaali on 5.1.2-kanavainen. SOUND MODE -painikkeella ohjattavat äänitehostetilat, jotka on mainittu yllä, eivät ole käytettävissä.
• Samsungin langaton takakaiutinsarja on ostettavissa erikseen. Jos haluat ostaa sarjan, ota yhteys jälleenmyyjään, jolta ostit Soundbar-laitteen.

09 SEINÄTELINEEN ASENTAMINEN

Varotoimia asennukseen

• Asenna vain pystysuoralle seinälle.
• Älä asenna liian kuumaan tai kosteaan paikkaan.
• Varmista, että seinä kestää tuotteen painon. Jos ei, vahvista seinää tai valitse toinen asennuspaikka.
• Osta ja käytä kiinnitysruuveja tai ankkureita, jotka on tarkoitettu asennusseinän materiaalia varten (esimerkiksi kipsilevy, tiili tai puu). Jos mahdollista, kiinnitä ruuvit seinän pystypuihin.
• Osta seinäasennusruuveja, jotka sopivat sen seinän tyyppiin ja paksuuteen, johon haluat asentaa Soundbar-laitteen.

- Halkaisija: M5

- Pituus: Suosittelemme vähintään 35 mm:n pituutta.

• Kytke laite ulkoisiin laitteisiin asianmukaisilla kaapeleilla, ennen kuin asennat Soundbar-laitteen seinään.
• Varmista, että laitteen virta on katkaistu ja sen virtajohto irrotettu pistorasiasta, ennen kuin asennat laitteen. Muutoin on olemassa sähköiskun vaara.

Seinäkiinnitysosat

Seinäkiinnitysopas

Pidikeruuvi Ruuvi

1. Aseta Seinäkiinnitysopas seinäpintaa vasten.
2. Seinäkiinnitysopas on asetettava vaakasuoraan asentoon.
3. Jos TV on asennettu seinälle, asenna Soundbar-laite vähintään 5 cm:n päähän TV:n alapuolelle.

1. Kohdista Seinäkiinnitysoppaan keskiviiva TV:n keskikohtaan (jos asennat Soundbar-laitteen TV:n alapuolelle) ja kiinnitä sitten Seinäkiinnitysopas seinään teipillä.

- Jos et tee asennusta TV:n alapuolelle, aseta keskiviiva asennusalueen keskikohtaan.

1. Merkitse kiinnitysruuvien paikat työntämällä kuulakärkikynän tai terävän lyijykynän kärki oppaan kummassakin päässä olevan A-TYPE -kuvan keskikohdan läpi ja irrota sitten Seinäkiinnitysopas.

1. Poraa sopivan kokoisella poranterällä seinään reikä kummankin merkinnän kohdalle.

- Jos merkinnät eivät vastaa tappien paikkoja, varmista, että asetat reikiin oikeanlaiset ankkurit tai kiinnitystulpat, ennen kuin asennat kiinnitysruuvit. Jos käytät ankkureita tai kiinnitystulppia, varmista, että poraamasi reiät ovat tarpeeksi suuret käyttämillesi ankkureille tai kiinnitystulpille.

1. Työnnä ruuvi (ei mukana) jokaisen Pidikeruuvi-ruuvin läpi ja kierrä sitten jokainen ruuvi tiukasti kiinni kiinnitysruuvin reikään.

1. Asenna 2 Seinäkiinnitintä oikean suuntaisesti Soundbar-laitteen alaosaan 2:lla Ruuvilla.

• Varmista asentaessasi, että Seinäkiinnittimien ripustinosa on Soundbar-laitteen takana.

1. Asenna Soundbar-laite siihen kiinnitettyjen Seinäkiinnittimien avulla ripustamalla Seinäkiinnittimet seinässä oleviin Pidikeruuveihin.

1. Liu'uta Soundbar-laitetta alaspäin alla olevan kuvan mukaan niin, että Seinäkiinnittimet ovat pitävästi Pidikeruuvien varassa.

- Työnnä pidikeruuvit seinäkiinnitinten leveään osaan (alaosaan) ja liu'uta sitten Seinäkiinnittimet alas, niin että Seinäkiinnittimet ovat tukevasti Pidikeruuvien.

Voit asentaa Soundbar-laitteen TV:n jalustan päälle, jos jalustan korkeus on alle 7,6 cm. Asenna kiinnittämällä Kumitassut Soundbar-laitteen pohjaan ennen sen asettamista TV:n jalustan päälle. Kiinnitä Kumitassut niin, että ne ulottuvat TV:n jalustan ulkoreunojen yli. Katso alla olevaa kuvaa.

Kun Soundbar-laite on yhteydessä verkkoon, ohjelmistopäivitykset suoritetaan automaattisesti, vaikka Soundbar olisi sammutettuna.

- Automaattisen päivitystoiminnon käyttämiseksi Soundbar-laitteen on oltava yhteydessä verkkoon. Soundbar-laitteen Wi-Fi-yhteys katkaistaan, jos virtajohto irrotetaan tai virta katkaistaan. Jos virta katkeaa, kun virta palautuu tai kytket virtajohdon uudelleen, käynnistä Soundbar-laite ja muodosta sitten Internet-yhteys uudelleen.

12 VIANMÄÄRITYS

Ennen huoltoon hakeutumista, tarkista seuraavat:

Laitteeseen ei tule virtaa.

Onko virtajohto kytketty pistorasiaan?

→ Kytke virtapistoke pistorasiaan.

Toiminto ei toimi, kun painiketta painetaan.

Onko ilmassa staattista sähköä?

→ Irrota virtapistoke pistorasiasta ja kytke se uudelleen.

Äänessä on katkoja BT-tilassa.

→ Katso Bluetooth-yhteyteen liittyviä kohtia sivuilla 12 ja 19.

Ääntä ei kuulu.

Onko mykistystoiminto käytössä?

→ Poista mykistystoiminto käytöstä painamalla (Mykistys) -painiketta.

Onko äänenvoimakkuus asetettu minimiin?

→ Säädä äänenvoimakkuutta.

Kaukosäädin ei toimi.

Ovatko paristot tyhjät?

→ Vaihda tilalle uudet paristot.

Ovatko kaukosäädin ja Soundbar-päälaite liian kaukana toisistaan?

→ Siirrä kaukosäädintä lähemmäs Soundbar-päälaitetta.

Bassokaiuttimessa oleva punainen merkkivalo vilkkuu, eikä bassokaiuttimesta kuulu ääntä.

Tämä ongelma saattaa ilmetä, jos bassokaiutin ei ole yhteydessä Soundbar-päälaitteeseen.

→ Yritä yhdistää bassokaiutin uudelleen. (Katso sivua 6.)

Bassokaiutin hurisee ja värisee selvästi.

Yritä säätää bassokaiuttimen värinää.

→ Säädä bassokaiuttimen äänenvoimakkuutta työntämällä kaukosäätimen WOOFER-painiketta ylös- tai alaspäin. (asetukseen -12 tai välille -6–+6)

Yhteyden luominen televisioon ei onnistu.

Jos yhteys on luotu johdollisen verkon kautta

→ Tarkista, onko johto liitetty oikein. – Tarkista portin nimi sen varmistamiseksi, että johto on yhdistetty oikeaan porttiin. Ohjeet ovat sivulla, jolla jokainen liitäntätapa on kuvattu.

→ Paina (Lähde) -painiketta Soundbar-laitteen yläpaneelissa tai kaukosäätimessä ja varmista, että tila on oikea.

Jos yhteys on luotu langattoman verkon kautta

→Yhteys muodostettu Bluetoothin kautta

1. Valitse Soundbar-laitteessa BT PAIRING -tila ja suorita uusi haku televisiolla. (Lisätietoja on sivulla 12)

→Yhteys muodostettu Wi-Fi-verkon kautta

1. Tarkista, että TV-malli on yhteensopiva.

- Ainoastaan vuoden 2013 jälkeen julkaistuja Samsung Smart -televisioita tuetaan.

1. Tarkista, onko TV yhdistetty Wi-Fi-verkkoon.

- Jos televisiota ei ole yhdistetty Wi-Fi-verkkoon, muodosta yhteys television verkkovalikon kautta. (Katso television käyttöohje)

1. Tarkista, onko Soundbar yhdistetty Wi-Fi-verkkoon.

- Kun Soundbar-laite on yhdistetty, se näkyy mobiililaitteessa kaiutinten luettelossa, kun käynnistät

SmartThings-sovelluksen. Sivulla 22 on lisätietoja.

1. Tarkasta DFS-kanava.

- Jos langaton reitittimesi (Wi-Fi) käyttää DFS-kanavaa, et voi luoda Wi-Fi-yhteyttä television ja Soundbar-laitteen välillä. Ota yhteyttä Internet-palveluntarjoajaan lisätietoja varten.

13 LISENSSILLÄ

• Spotify-ohjelma on seuraavasta osoitteesta löytyvien kolmansien osapuolten lisenssien alainen: www.spotify.com/connect/third-party-licenses.
• Saat lisätietoja Spotify Connectista osoitteesta www.spotify.com/connect

14 AVOIMEN LÄHDEKIELEN LISENSSI-ILMOITUS

Saat lisätietoja tässä tuotteessa käytetystä avoimien lähdekielien sisällöstä osoitteesta:

http://opensource.samsung.com

15 TÄRKEÄ HUOLTOHUOMAUTUS

• Tämän käyttöoppaan kuvitus on vain viitteeksi, ja se saattaa erota varsinaisen tuotteen ulkonäöstä.
• Käsittelykulut voidaan periä, jos

(a) teknikko kutsutaan kotiisi pyynnöstäsi, ja tuotteessa ei ole toimintavirhettä (et ole lukenut tätä käyttöopasta).

(b) tuot laitteen korjauskeskukseen ja tuotteessa ei ole toimintavirhettä (et ole lukenut tätä käyttöopasta).

- Kerromme sinulle käsittelykulun summan ennen kuin teemme kotikäynnin tai aloitamme työt.

16 TEKNISET TIEDOT JA LISÄTIETOJA

Tiedot

Mallin nimi HW-Q86R
Paino 8,8 kg
Mitat (leveys x korkeus x syvyys) 1226,0 x 83,0 x 136,0 mm
Käyttölämpötila +5°C - +35°C
Käyttökosteusprosentti 10% - 75%
VAHVISTINLähtöteho	18W x 10 + 10W x 3,4 ohmia
Tuetut toistomuodot	LPCM 8ch, Dolby Digital,Dolby Atmos (True HD / Digital Plus), DTS:X
LANGATTOMAN LAITTEEN LÄHTÖTEHOWi-Fi-lähettimen enimmäisteho	100 mW alueella 2,4 GHz-2,4835 GHz,5,15 GHz-5,35 GHz & 5,47 GHz-5,725 GHz
LANGATTOMAN LAITTEEN LÄHTÖTEHOBT-lähettimen enimmäisteho	100 mW alueella 2,4 GHz-2,4835 GHz
LANGATTOMAN LAITTEEN LÄHTÖTEHOSRD-lähettimen enimmäisteho	25 mW alueella 5,725 GHz-5,825 GHz
Bassokaiuttimen nimi PS-WR75B
Paino 9,8 kg
Mitat (leveys x korkeus x syvyys) 205,0 x 403,0 x 403,0 mm
VAHVISTINLähtöteho 160W
LANGATTOMAN LAITTEEN LÄHTÖTEHOSRD-lähettimen enimmäisteho	25 mW alueella 5,725 GHz-5,825 GHz

HUOMAUTUKSIA

• Samsung Electronics Co., Ltd pidättää oikeuden muuttaa teknisiä ominaisuuksia ilman ennakkoilmoitusta.
• Paino ja mitat ovat likimääräisiä.

Varoitus: Soundbar-laite käynnistyy uudelleen automaattisesti, kun Wi-Fi-toiminto otetaan käyttöön tai poistetaan käytöstä.

Kokonaisvirrankulutus valmiustilassa (W) 4,5W
Wi-FiPortin passivointitapa	Ota Wi-Fi käyttöön tai poista se käytöstä painamallaID SET-painiketta Soundbar-laitteen alapaneelissa30 sekuntia.
BluetoothPortin passivointitapa	Ota Bluetooth käyttöön tai poista se käytöstä painamallaNETWORK-painiketta Soundbar-laitteen alapaneelissa 30 sekuntia.

- Samsung Electronics vakuuttaa, että tämä laite on direktiivin 2014/53/EY mukainen.

EU:n vaatimustenmukaisuusvakuutuksen täydellinen teksti on saatavilla seuraavassa Internet-osoitteessa: http://www.samsung.com, valitse Tuki > Hae tukea ja anna mallinimi. Tätä laitetta saa käyttää kaikissa EU-maissa. Tämän laitteen 5 GHz:n WLAN (Wi-Fi tai SRD) -toimintoa saa käyttää vain sisätiloissa.

CE

[Tuotteen paristojen oikea hävittäminen]

(Jätteiden lajittelua käyttävät maat)

Tämä merkintä paristossa, käyttöoppaassa tai pakkauksessa tarkoittaa, että tämän tuotteen sisältämiä paristoja ei saa hävittää muun kotitalousjätteen seassa, kun niiden käyttöikä on päättynyt. Kemiallinen symboli Hg, Cd tai Pb ilmaisee, että paristo sisältää elohopeaa, kadmiumia tai lyijyä yli EU-direktiivin 2006/66 salliman määrän.

Jos paristoja ei hävitetä oikein, nämä aineet voivat vahingoittaa ihmisten terveyttä tai ympäristöä. Suojaa luonnonvaroja ja edistä materiaalien uusiokäyttöä erottelemalla paristot muusta jätteestä ja toimittamalla ne kierrätettäväksi paikalliseen maksuttomaan paristojen palautusjärjestelmään.

Tuotteen turvallinen hävittäminen (elektroniikka ja sähkölaitteet)

(Jätteiden lajittelua käyttävät maat)

Oheinen merkintä tuotteessa, lisävarusteissa tai käyttöohjeessa merkitsee, että tuotetta tai lisävarusteina toimitettavia sähkölaitteita (esim. laturia, kuulokkeita tai USB-kaapelia) ei saa hävittää kotitalousjätteen mukana niiden käyttöiän päätyttyä. Virheellisestä jätteenkäsittelystä ympäristölle ja terveydelle aiheutuvien haittojen välttämiseksi tuote ja lisävarusteet on eroteltava muusta jätteestä ja kierrätettävä kestävän kehityksen mukaista uusiokäyttöä varten.

Kotikäyttäjät saavat lisätietoja tuotteen ja lisävarusteiden turvallisesta kierrätyksestä ottamalla yhteyttä tuotteen myyneeseen jälleenmyyjään tai paikalliseen ympäristöviranomaiseen.

Yrityskäyttäjien tulee ottaa yhteyttä tavarantoimittajaan ja selvittää hankintasopimuksen ehdot. Tuotetta tai sen lisävarusteita ei saa hävittää muun kaupallisen jätteen seassa.

Lisätietoja Samsungin ympäristösitoumuksista ja tuotekohtaisista säännösvelvoitteista, kuten REACH, WEEE ja akut, on osoitteessa

http://www.samsung.com/uk/aboutsamsung/samsungelectronics/corporatecitizenship/data_corner.html

TURVALLISUUSTIETOJA

TURVATOIMENPITEET

SÄHKÖISKUN VAARAN VÄHENTÄMISEKSI ÄLÄ IRROTA TAKAKANTTA.

SISÄOSIA EI VOI KORJATA KÄYTTÄJÄ. JÄTÄ KAIKKI HUOLTO PÄTEVÄN HENKILÖSTÖN TEHTÄVÄKSI.
