Tuotetyyppi	Soundbar
Merkki	Samsung
Malli	HW-C410
Mitat (L x K x S)	641,0 x 66,5 x 107,0 mm
Paino	2,0 kg
Nimellinen lähtöteho	20 W x 2
Virtalähde	AC (verkkojännite)
Valmiusvirrankulutus	0,5 W
Tuetut ääniformaatit	LPCM 2ch, Dolby Audio (Dolby Digital), DTS
Äänitulot	1 x optinen (Digital Audio In), 1 x USB (5V 0,5A)
Langaton yhteys	Bluetooth, NFC
Äänitilat	Surround Sound, Standard
Taajuuskorjain	7-kaistainen taajuuskorjain (150 Hz - 10 kHz)
Äänitoiminnot	Sync (ääniviive 0-300 ms), Night mode, Voice enhancement, DRC
Subwoofer	Ei sisälly, säädettävä -6...+6
USB-yhteensopivuus	FAT16, FAT32, NTFS; tiedostot MP3, WMA, AAC, WAV, FLAC

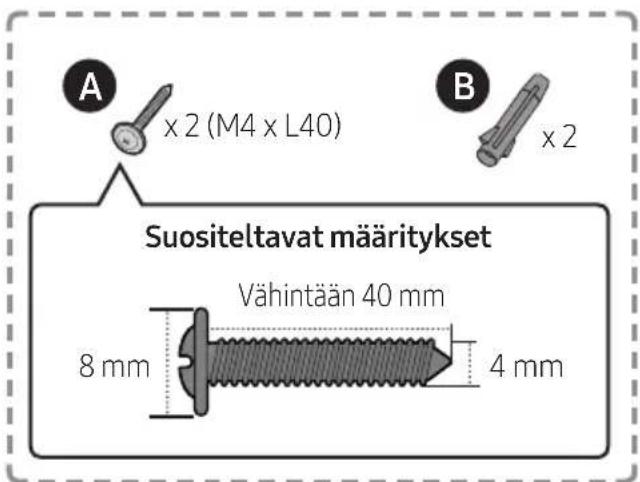

Seinäasennus	Mahdollinen (lisätuki, ruuvit M4)
Käyttölämpötila	+5°C - +35°C
Käyttökosteus	10% - 75%
Ohjelmistopäivitys	USB:n kautta

Usein kysytyt kysymykset - HW-C410 SAMSUNG

Kuinka liitän soundbarin televisiooni?

Voit liittää soundbarin optisella kaapelilla (ei sisälly) yhdistämällä soundbarin DIGITAL AUDIO IN (OPTICAL) -portin ja television OPTICAL OUT -portin. Valitse sitten soundbarista tila Digital Audio In. Langatonta yhteyttä varten käytä Bluetoothia: paina kaukosäätimen PAIR-painiketta ja valitse sitten television Bluetooth-asetuksista [AV]Soundbar C4-Series.

Soundbar ei käynnisty, mitä tehdä?

Tarkista, että virtajohto on kunnolla liitetty soundbariin ja seinäpistorasiaan. Jos ongelma jatkuu, irrota ja kytke virtajohto uudelleen. Soundbar käynnistyy automaattisesti 4–6 sekunnin kuluttua kytkennästä.

Kuinka säädän basson äänenvoimakkuutta (woofer)?

Käytä kaukosäätimen WOOFER-painiketta säätääksesi bassotasoa välillä -6...+6. Paina ylös- tai alaspainiketta lisätäksesi tai vähentääksesi. Oletusasetus on 0.

Miksi äänen ja kuvan välillä on viivettä?

Käytä Sync-toimintoa ääniasetuksissa. Paina kaukosäätimen SOUND CONTROL-painiketta, valitse Sync ja säädä viive 0–300 ms ylös-/alaspainikkeilla. Tämä toiminto ei ole käytettävissä USB- tai Bluetooth-tilassa.

Kuinka käytän NFC-toimintoa älypuhelimen yhdistämiseen?

Ota NFC käyttöön älypuhelimessasi ja aseta se soundbarin päällä olevaan NFC-tunnistusalueeseen (NFC-logo). Bluetooth-yhteys muodostuu automaattisesti. Varmista, että älypuhelimen näyttö on aktiivinen.

Mitä ääniformaatteja tuetaan USB:n kautta?

Soundbar tukee seuraavia formaatteja: MP3, WMA, AAC (.aac/.m4a-tiedostot), WAV ja FLAC. Näytteenottotaajuudet vaihtelevat formaatin mukaan (esim. MP3 32–48 kHz, WAV jopa 192 kHz).

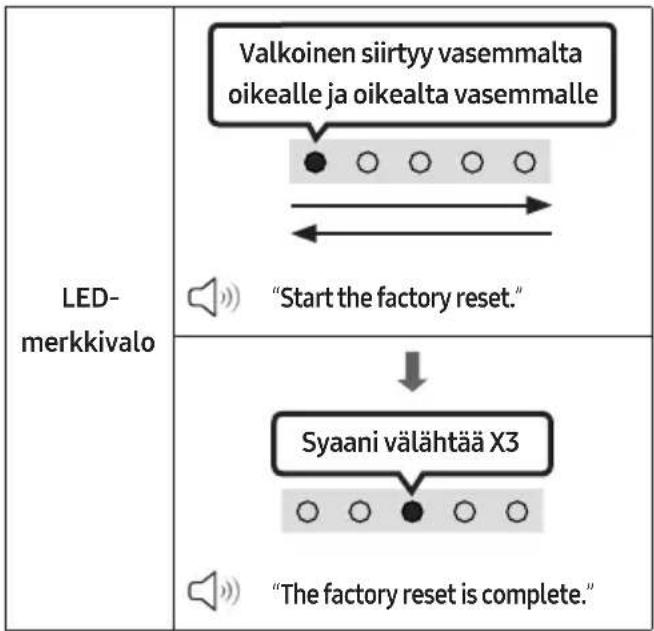

Kuinka palautan soundbarin tehdasasetukset?

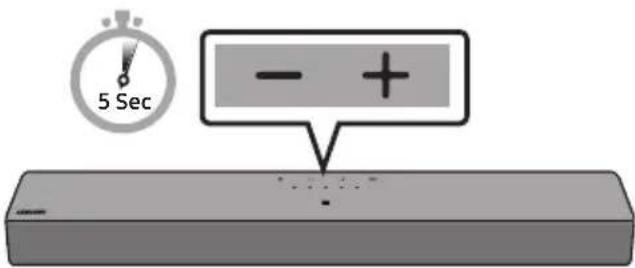

Kytke soundbar päälle ja pidä yläpaneelin - ja + (äänenvoimakkuus) -painikkeita painettuna samanaikaisesti vähintään 5 sekunnin ajan. Valkoinen LED liikkuu vasemmalta oikealle ja vilkkuu sitten syaanin värisenä 3 kertaa vahvistaakseen palautuksen. Kaikki asetukset poistetaan.

Kaukosäädin ei toimi, mitä tehdä?

Suuntaa kaukosäädin suoraan soundbariin. Vaihda paristot uusiin (AAA x 2). Jos ongelma jatkuu, tarkista, ettei mikään este estä infrapunasignaalia.

Kuinka päivitän soundbarin ohjelmiston?

Lataa uusin päivitystiedosto Samsungin verkkosivustolta (samsung.com) tyhjälle USB-muistitikulle (FAT32-muotoinen). Kytke tikku sammutetun soundbarin USB-porttiin, käynnistä se ja valitse lähteeksi USB. Päivitys alkaa automaattisesti ja kestää noin 2 minuuttia. Älä irrota laitetta päivityksen aikana.

Kuinka aktivoin yötilan (Night mode)?

Paina kaukosäätimen SOUND CONTROL-painiketta, valitse Night mode ylös-/alaspainikkeilla. Tämä tila vähentää äänenvoimakkuutta ja parantaa dialogien selkeyttä, ihanteellinen yökäyttöön.

KÄYTTÖOHJE HW-C410 SAMSUNG

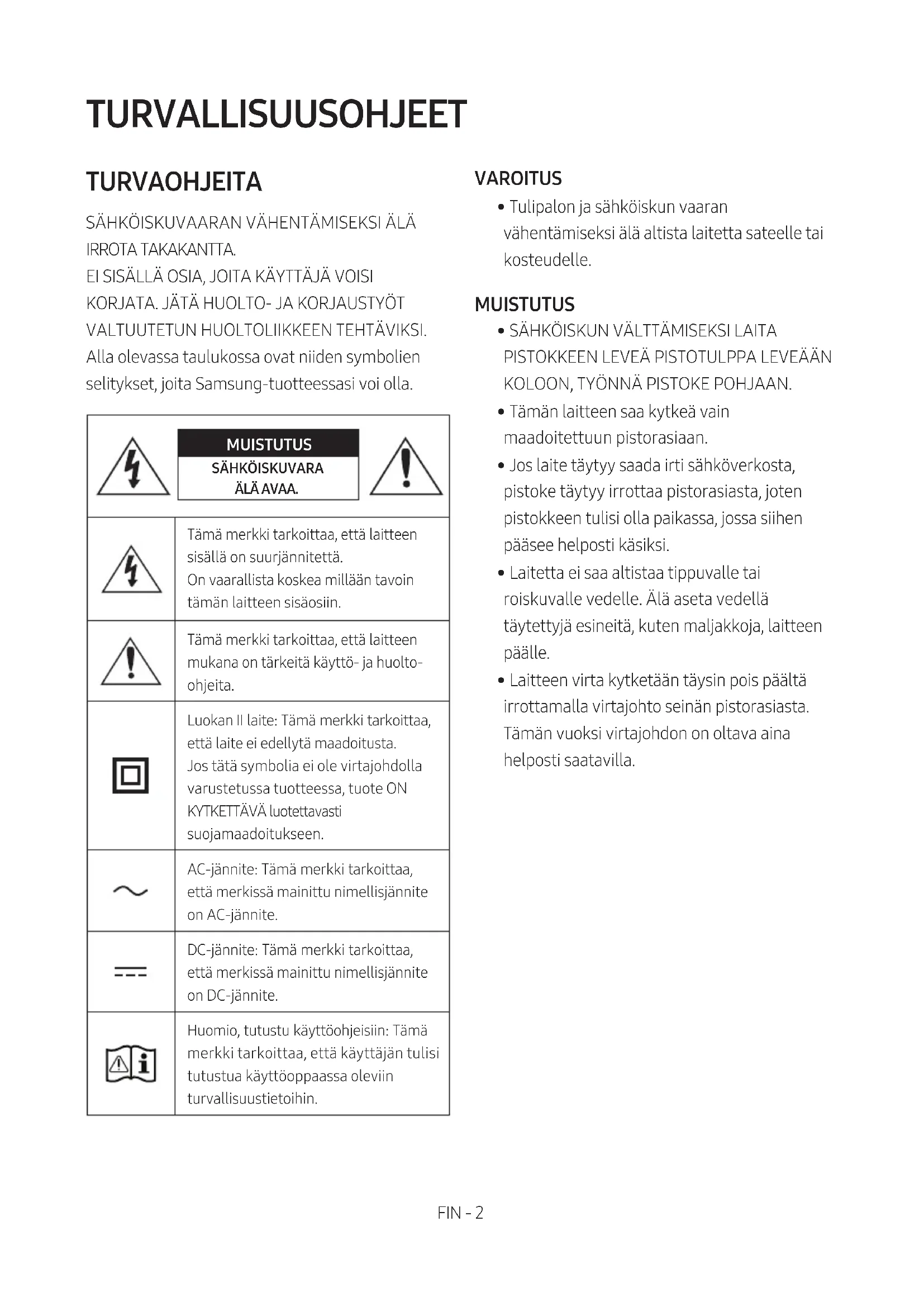

Alla olevassa taulukossa ovat niiden symbolien selitykset, joita Samsung-tuotteessasi voi olla.

	MUISTUTUSSÄHKÖISKUVARAÄLÄ AVAA.
	Tämä merkki tarkoittaa, että laitteen sisällä on suurjännitettä.On vaarallista koskea millään tavoin tämän laitteen sisäosiin.
	Tämä merkki tarkoittaa, että laitteen mukana on tärkeitä käyttö- ja huolto-ohjeita.
[6xH6]	Luokan II laite: Tämä merkki tarkoittaa, että laite ei edellytä maadoitusta.Jos tätä symbolia ei ole virtajohdolla varustetussa tuotteessa, tuote ON KYTKETTÄVÄ luotettavasti suojamaadoitukseen.
	AC-jännite: Tämä merkki tarkoittaa, että merkissä mainittu nimellisjännite on AC-jännite.
	DC-jännite: Tämä merkki tarkoittaa, että merkissä mainittu nimellisjännite on DC-jännite.
	Huomio, tutustu käyttöohjeisiin: Tämä merkki tarkoittaa, että käyttäjän tulisi tutustua käyttöoppaassa oleviin turvallisuustietoihin.

MUISTUTUS

SÄHKÖISKUVARA

ÄLÄ AVAA.

VAROITUS

- Tulipalon ja sähköiskun vaaran vähentämiseksi älä altista laitetta sateelle tai kosteudelle.

MUISTUTUS

• SÄHKÖISKUN VÄLTTÄMISEKSI LAITA PISTOKKEEN LEVEÄ PISTOTULPPA LEVEÄÄN KOLOON, TYÖNNÄ PISTOKE POHJAAN.
• Tämän laitteen saa kytkeä vain maadoitettuun pistorasiaan.
• Jos laite täytyy saada irti sähköverkosta, pistoke täytyy irrottaa pistorasiasta, joten pistokkeen tulisi olla paikassa, jossa siihen pääsee helposti käsiksi.
• Laitetta ei saa altistaa tippuvalle tai roiskuvalle vedelle. Älä aseta vedellä täytettyjä esineitä, kuten maljakkoja, laitteen päälle.
• Laitteen virta kytketään täysin pois päältä irrottamalla virtajohto seinän pistorasiasta. Tämän vuoksi virtajohdon on oltava aina helposti saatavilla.

TURVAOHJEET

1. Varmista, että käytettävä verkkovirta vastaa laitteen alaosan arvotarrassa mainittua käyttöjännitevaatimusta. Aseta laite soveltuvalle alustalle (kaluste) vaakatasoon siten, että sen ympärille jää riittävästi tilaa ilmanvaihdolle 7 - 10 cm. Varmista, että ilmanvaihtoaukkoja ei ole peitetty tai tukittu. Älä aseta laitetta kaiuttimien tai muiden mahdollisesti kuumenevien laitteiden päälle. Tämä laite on suunniteltu jatkuvaan käyttöön. Voit kytkeä virran täysin pois yksiköstä kytkemällä virtajohdon irti pistorasiasta. Kytke virta pois täysin, jos jätät yksikön käyttämättömään tilaan pitkäksi aikaa.
2. Irrota virtajohto pistorasiasta ukkosella. Salamaniskun aikaansaama jännitepiikki voi vahingoittaa laitetta.
3. Älä jätä laitetta suoraan auringonvaloon tai muiden lämmönlähteiden lähelle. Tämä voi johtaa laitteen ylikuumentumiseen ja toimintahäiriöön.

4. Älä altista laitetta kosteudelle (esim. maljakot), kuumuudelle (esim. takka) tai voimakkaita sähkö- tai magneettikenttiä aiheuttaville laitteille. Irrota virtajohto pistorasiasta, jos laitteeseen tulee toimintahäiriö. Tätä laitetta ei ole tarkoitettu teollisuuskäyttöön. Laite on tarkoitettu vain henkilökohtaiseen käyttöön. Laitteeseen voi tiivistyä kosteutta, jos laitetta tai levyä on säilytetty kylmässä. Jos siirrät laitteen paikasta toiseen talviaikaan, odota ennen käyttöä, että laite lämpenee huoneenlämpöiseksi noin 2 tunnissa.

5. Tässä laitteessa käytetään paristoja, joiden sisältämät kemikaalit ovat vahingollisia luonnolle. Paristoja ei tule hävittää tavallisen kotitalousjätteen mukana. Akkuja ja paristoja ei saa heittää tuleen. Älä aiheuta oikosulkua tai ylikuumenemista paristoihin tai pura niitä.

MUISTUTUS : Jos akku tai paristo vaihdetaan väärin, on olemassa räjähdyksen vaara. Vaihda akut ja paristot vain samanlaisiin tai vastaavantyyppisiin akkuihin ja paristoihin.

SISÄLTÖ

01 Osien tarkastaminen 6

02 Tuotteen yleiskatsaus 7

Soundbar-laitteen yläpaneeli ____ 7

Soundbarin alapaneeli 8

03 Kaukosäätimen käyttäminen 9

Paristojen asettaminen kaukosäätimeen ennen käyttöä (AAA-paristo X 2) ____ 9

Kaukosäätimen käyttäminen ____ 9

Piilotettujen painikkeiden käyttäminen (painikkeet, joissa on vähintään kaksi toimintoa) ____ 14

Eri äänitehostetilojen lähtösignaalitiedot ____ 14

Soundbar-laitteen äänenvoimakkuuden säätäminen television kaukosäätimellä 15

04 Soundbarin kytkeminen 16

Kytkeminen pistorasiaan 16

05 Langallisen TV-yhteyden käyttäminen 17

Optisen kaapelin kytkentä ____ 17

06 Langattoman TV-yhteyden käyttäminen 18

Bluetoothilla yhdistäminen 18

07 Ulkoisen laitteen kytkeminen 20

Optisen kaapelin kytkentä ____ 20

08 USB-tallennuslaitteen kytkeminen 21

09 Mobiililaitteen yhdistäminen 23

Bluetoothilla yhdistäminen 23

Soundbar-laitteen yhdistäminen mobiililaitteeseen NFC-toiminnon avulla 26

10 Seinäkiinnikkeen asentaminen (valinnainen) 27

Asentamisen varotoimenpiteet ____ 27

nnitysosat ____ 27

11 Ohjelmistopäivitys 30

Nollaa ____ 31

12 Vianmääritys 32

13 Lisenssillä 33

14 Avoimen lähdekielen lisenssi-ilmoitus 34

15 Tärkeä huoltohuomautus 34

16 Tekniset tiedot ja lisätietoja 35

Tiedot 35

01 OSIEN TARKASTAMINEN

Virtajohto (Soundbar)

Soundbar-kaukosäädin ja paristot

• Jos haluat lisätietoja virtalähteestä ja virrankulutuksesta, tarkista tuotteeseen kiinnitetty tarra. (Tarra löytyy Soundbar-päälaitteen pohjasta.)
• Jos haluat ostaa lisäosia tai -kaapeleita, ota yhteys Samsung-huoltoon tai Samsung-asiakaspalveluun.
• Ulkoasua ja teknisiä ominaisuuksia voidaan muuttaa ilman erillistä ilmoitusta.
• Varusteiden ulkoasu saattaa poiketa hieman yllä olevissa kuvissa esitetystä.

02 TUOTTEEN YLEISKATSAUS

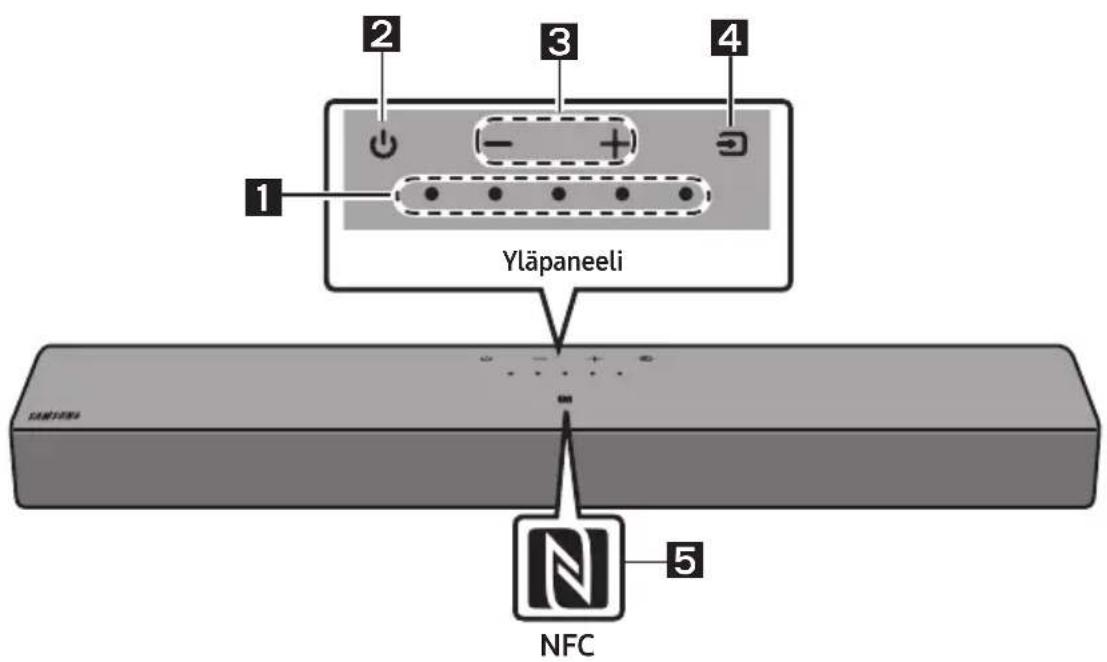

Soundbar-laitteen yläpaneeli

1	LED-merkkivalo	LED-merkkivalo vilkkuu, palaa tai vaihtaa väriään Soundbar-laitteen kulloisenkin toimintatilan mukaan. LED-merkkivalon väri ja valojen määrä ilmaisevat aktiivisen tilan seuraavassa kuvatulla tavalla.
		[BYHT]Valkoinen LED	Valkoinen LED	Monivärinen LED	Valkoinen LED	Valkoinen LED
		• Monivärinen LED-merkkivalo muuttuu Valkoiseksi, Syaaniksi, Vihreäksi, Punaiseksi, Keltainen, Oranssi, Violetti tai Siniseksi tilan mukaan.
2	Virta Kytkee ja katkaisee virran.
3	Äänenvoimakkuus	Säätää äänenvoimakkuutta.
4	Lähde	• Vaihda tilaa painamalla → (Lähde) -painiketta. Joka kerta kun vaihdat tilaa, LED-merkkivalo syttyy valkoisena ja sammu sitten.
		LED-merkkivalo	Valkoinen palaa -> sammu	Valkoinen palaa -> sammu	Valkoinen palaa -> sammu
			“Digital Audio In”	“Bluetooth”	“USB”

5

NFC-logo

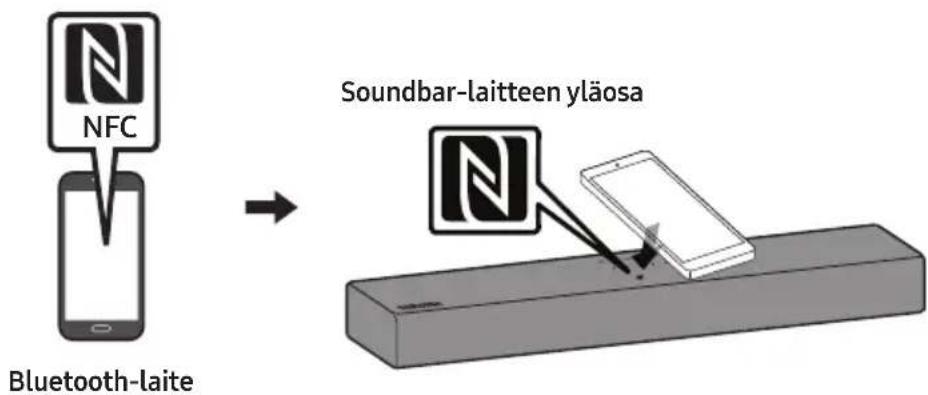

Voit aktivoida Bluetooth-yhteyden siirtämällä puhelimen Soundbar-laitteen NFC-tunnistusalueelle.

• Kun kytket virtajohdon, virtapainike alkaa toimia 4–6 sekunnin kuluttua.
• Kun käynnistät tämän laitteen, äänen tuottamisen alkaminen kestää 4–5 sekuntia.
• Jos ääni kuuluu sekä televisiosta että Soundbar-laitteesta, siirry televisiossa äänen Asetukset -valikkoon ja vaihda television kaiutinasetukseksi Ulkoinen kaiutin.

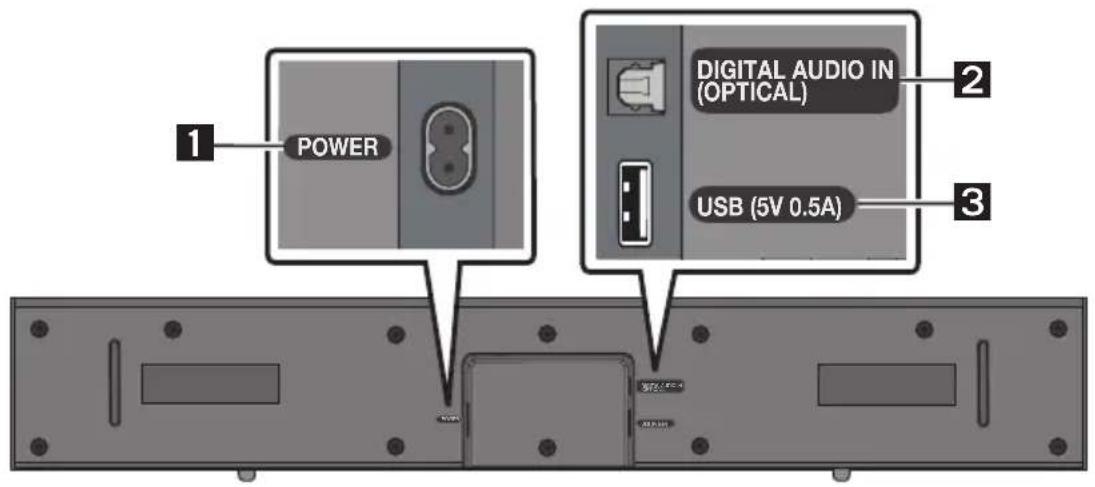

Soundbarin alapaneeli

1	POWERLiitä Soundbarin vaihtovirtakaapeli.
2	DIGITAL AUDIO IN (OPTICAL)Kytke tähän ulkoisen laitteen digitaalinen (optinen) lähtö.

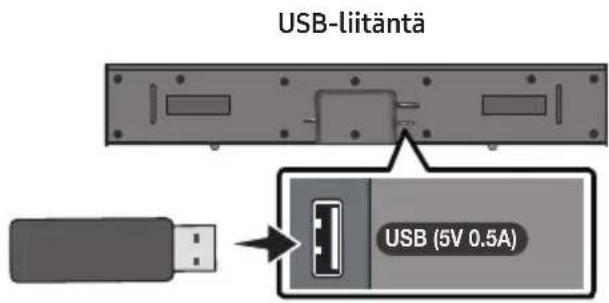

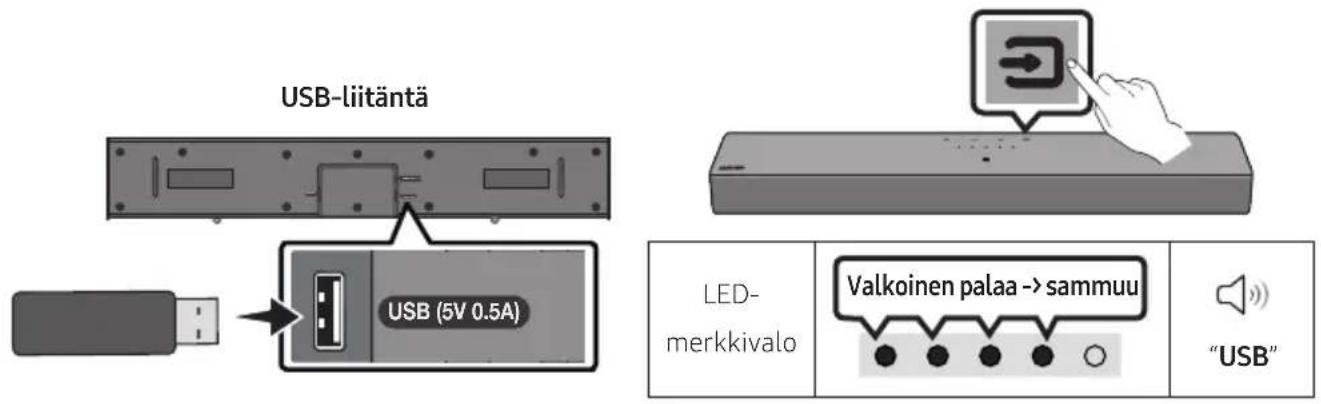

3	USB (5V 0.5A)Kytke USB-laite tähän, kun haluat toistaa USB-laitteessa olevia musiikkitiedostoja Soundbar-laitteen kautta.

- Älä kytke laitetta tai muita laitteita pistorasiaan, ennen kuin kaikki laitteiden väliset liitännät on tehty.

03 KAUKOSÄÄTIMEN KÄYTTÄMINEN

Paristojen asettaminen kaukosäättimeen ennen käyttöä (AAA-paristo X 2)

Liu'uta takakantta nuolen suuntaan, kunnes se irtoaa kokonaan. Aseta kaksi AAA-paristoa (1,5 V) paikoilleen siten, että ne on suunnattu oikein. Työnnä takakansi takaisin paikalleen.

Kaukosäätimen käyttäminen

1	Virta Tällä voit kytkeä Soundbariin virran ja sammuttaa sen.
	LED- merkkivalo	Syaani välähtää X1 Käytössä	Punainen välähtää X3 Ei käytössä
	• Auto Power Down-toiminto Laite sammuu automaattisesti seuraavissa tilanteissa: - "Digital Audio In" / "Bluetooth" / "USB"-tilassa, jos äänisignaalia ei vastaanoteta 18 minuuttiin.
2	→(Lähde) Tällä voit valita Soundbariin yhdistetyn lähteen.
3	→(Mykistys) Voit mykistää äänet painamalla→(Mykistys)-painiketta. Voit poistaa mykistyksen painamalla sitä uudelleen.
	LED- merkkivalo	Vilkkuu X jatkuvasti ○ ○ ○ ○ ●

Äänenvoimakkuus

Voit säätää äänenvoimakkuutta painamalla ylä- tai alapainiketta.

LED-merkkivalo

Äänenvoimakkuuden lisäys

Äänenvoimakkuuden vähennys

CH LEVEL

Painamalla tätä painiketta voit säätää kunkin kaiuttimen äänenvoimakkuutta.

LED-merkkivalo
	“Centre Level”

(Äänten hallinta)

Painamalla tätä painiketta voit määrittää äänitoiminnon. Voit muuttaa haluamaasi asetusta Ylös/Alas-painikkeilla. Joka kerta tilan vaihtuessa monivärinen LED-merkkivalo välähtää valkoisena.

LED-merkkivalo
	“Sync” → “Night mode” → “Voice enhancement”

• Jos TV:n kuva ja Soundbar-laitteen toistama ääni ovat epätahdistettuja, valitse "Sync" Ääniasetukset -asetuksissa ja määritä sitten äänen viiveen asetukseksi 0–300 millisekuntia painikkeilla Ylös/Alas. (Ei käytettävissä USB- eikä Bluetooth-tilassa.)
• "Sync" on tuettu vain joissakin toiminnoissa.
• "Night mode" -tila on optimoitu yöajan katseluun niin, että asetuksia on säädetty vähentämään äänenvoimakkuutta, mutta pitämään vuoropuhelun selkeänä.
• "Voice enhancement" -tila helpottaa elokuvien ja TV-ohjelmien puhuttujen vuoropuhelujen kuulemista.

	7 Band EQVoit säätää jokaisen taajuusalueen ääntä painamalla (Äänten hallinta) -painiketta noin 5 sekuntia.150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz ja 10 kHz ovat valittavissa Vasemmalle/Oikealle-painikkeilla, ja jokaista voi säätää välillä -6-+6 Ylös/Alas -painikkeilla.(Varmista, että äänitilan asetuksena on "Standard".)
	7 Band EQ
	Paina (Äänen hallinta) -painiketta noin5 sekuntia.	Jokaista taajuutta voi säätää välillä -6-+6Vasemmalle/Oikealle-painikkeilla.
	"150Hz"	"150Hz" → "300Hz" → "600Hz" → "1.2kHz" →"2.5kHz" → "5kHz" → "10kHz"

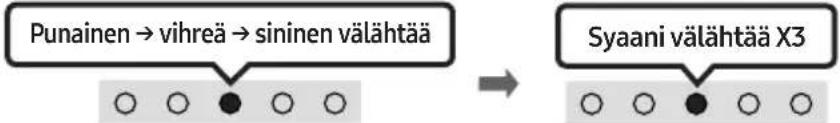

7	Bluetooth PAIRTällä voit asettaa Soundbar-laitteen Bluetooth-laiteparin muodostustilaan.Kun painat tätä painiketta, LED-näyttö muuttuu seuraavasti.Laiteparin muodostamisen aikana monivärinen LED-merkkivalo vaihtuu peräkkäin järjestyksessäPunainen → Vihreä → Sininen.

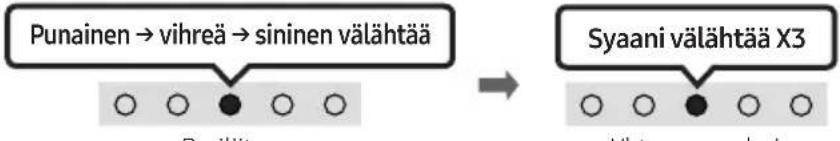

	LED-merkkivalo	Punainen → vihreä → sininen välähtää Pariliitos	Syaani välähtää X3Yhteys on valmis
###	▶II (Toisto/tauoko)Voit toistaa musiikkia tai keskeyttää toiston painamalla painiketta USB-tilassa.
###	Ylös/Alas/Vasemmalle/OikealleValitse tai määritä toimintoja painamalla painiketta Ylös/Alas/Vasemmalle/Oikealle.UudelleentoistoVoit käyttää uudelleentoistotoimintoa USB-tilassa painamalla Ylös-painiketta.Musiikkitiedoston ohitusVoit siirtyä seuraavan musiikkitiedoston toistoon painamalla Oikealle-painiketta. Voit siirtyäedellisen musiikkitiedoston toistoon painamalla Vasemmalle-painiketta.
###	i (Tiedot)Tätä painiketta painettaessa kunkin tilan tiedot tulevat näkyviin. (Katso sivua 7.)

Bluetooth PAIR

LED-merkkivalo

Pariliitos → Yhteys on valmis

▶II (Toisto/tauko)

Painamalla tätä painiketta voit valita haluamasi äänitilan. Joka kerta tilan vaihtuessa monivärinen LED-merkkivalo välähtää valkoisena. (Äänitila saattaa vaihdella TV-mallista riippuen.)

LED-merkkivalo
	“Surround Sound” → “Standard”

- Surround Sound

Tarjoaa tavallista laajemman äänikentän.

- Standard

Toistaa alkuperäisen äänen.

- Bluetooth Power käytössä / ei käytössä

Tämä toiminto käynnistää Soundbar-laitteen automaattisesti, kun aiemmin yhdistetystä TV:stä tai Bluetooth-laitteesta vastaanotetaan yhteyspyyntö.

- Poista Bluetooth Power-toiminto käytöstä pitämällä SOUND MODE-painiketta painettuna yli 5 sekuntia.

• DRC (Dynamic Range Control) käytössä / ei käytössä

Voit käyttää Dolby Digital -äänen dynamiikka-alueen rajoitusta. Pidä SOUND MODE -painiketta yli 5 sekuntia painettuna Soundbar-laitteen virran ollessa katkaistuna, kun haluat ottaa DRC (Dynamic Range Control) -toiminnon käyttöön tai poistaa sen käytöstä. Kun DRC on käytössä, voimakkaita ääniä vähennetään. (Ääni voi vääristyä.)

SOUND MODE -painike	LED-merkkivalo
	Käytössä (Oletus)	Ei käytössä
DRC käytössä / ei käytössä	Vaihto Käytössä → Ei käytössä

12

Voit säätää bassotason välille -6-+6 painamalla ylä- tai alapainiketta. Jos haluat määrittää woofer (basso) -äänenvoimakkuustasoksi 0 (oletus), paina tätä painiketta. (Bassokaiutin ei sisälly toimitukseen.)

13

TONE CONTROL

Painamalla tätä painiketta voit säätää diskantti- tai bassoäänen voimakkuutta. Voit muuttaa haluamaasi asetusta Ylös/Alas-painikkeilla. (Tämä toiminto on käytettävissä kaikissa äänitiloissa, paitsi "Standard"-tilassa.)

LED-merkkivalo
	“Treble” → “Bass”

Piilotettujen painikkeiden käyttäminen (painikkeet, joissa on vähintään kaksi toimintoa)

Piilotettu painike		Viitesivu
Kaukosäätimen painike Toiminto
WOOFER (Ylös)	TV:n kaukosäädin käytössä / ei käytössä	Sivu 15
Vasemmalle	TV:n automaattinen yhdistäminen käytössä / ei käytössä	Sivu 19
[2007] (Äänten hallinta)	7 Band EQ Sivu 11
SOUND MODE	DRC käytössä / ei käytössä Sivu 12
	Bluetooth Power käytössä / ei käytössä Sivu 12

Eri äänitehostetilojen lähtösignaalitiedot

Tehoste Tulo Lähtö
Surround Sound	2.0 -kan 2.0 -kan
	5.1 -kan 2.0 -kan
Standard	2.0 -kan 2.0 -kan
	5.1 -kan 2.0 -kan

Soundbar-laitteen äänenvoimakkuuden säätäminen television kaukosäätimellä

Voit säätää Soundbar-laitteen äänenvoimakkuutta television kaukosäätimellä.

- Tätä toimintoa voidaan käyttää vain infrapunakaukosäätimillä. Bluetooth-kaukosäätimiä (kaukosäätimiä, jotka vaativat laiteparin muodostamista) ei tueta.

- Ota televisiossa käyttöön asetus Ulkoinen kaiutin, jos haluat käyttää tätä toimintoa.

• Tätä toimintoa tukevat valmistajat: Samsung, VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA

TV:n kaukosäädin käytössä / ei käytössä

1. Sammuta Soundbar-laite.
2. Paina WOOFER -painiketta 5 sekuntia.

Joka kerta, kun painat WOOFER -painiketta ylös ja pidät sitä paikallaan 5 sekuntia, tila vaihtuu seuraavassa järjestyksessä: "Off-TV Remote" (oletustila), "Samsung-TV Remote", "All-TV Remote". Merkkivalo muuttuu joka kerta, kun tilaa vaihdetaan, kuten alla on esitetty.

Kaukosäätimen painike LED-merkkivalo Tila
		"Off-TV Remote"(Oletustila)	Poista TV:n kaukosäädin käytöstä.
		"Samsung-TV Remote"	Ota käyttöön Samsung-television infrapunakaukosäädin.
		"All-TV Remote"	Ota käyttöön muun valmistajan television infrapunakaukosäädin.

04 SOUNDBARIN KYTKEMINEN

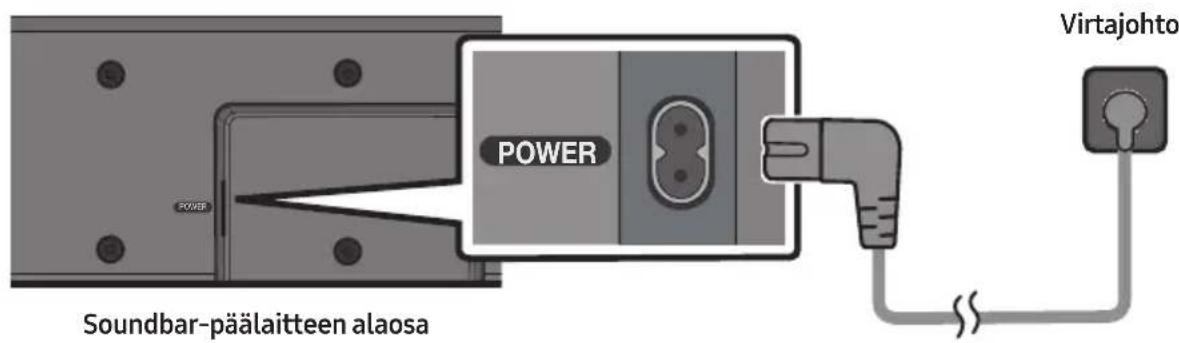

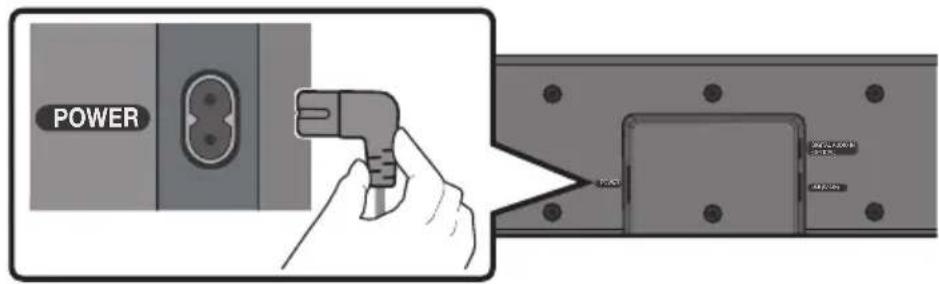

Kytkeminen pistorasiaan

Kytke laitteet pistorasiaan virransyötön osilla seuraavassa järjestyksessä:

• Jos haluat lisätietoja virtavaatimuksista ja virrankulutuksesta, tarkista tuotteeseen kiinnitetty tarra. (Tarra löytyy Soundbar-päälaitteen pohjasta.)
• Kytke virtajohto Soundbar-laitteeseen.
• Kytke virtajohto pistorasiaan.

HUOMAUTUS

- Jos irrotat virtajohdon ja kytket sen takaisin, kun Soundbar-laite on käynnissä, laite käynnistyy automaattisesti.

05 LANGALLISEN TV-YHTEYDEN KÄYTTÄMINEN

Optisen kaapelin kytkentä

Tarkistuslista ennen kytkemistä

- Kun käytät optista kaapelia ja liitäntöjen suojakannet ovat paikoillaan, muista irrottaa suojakannet.

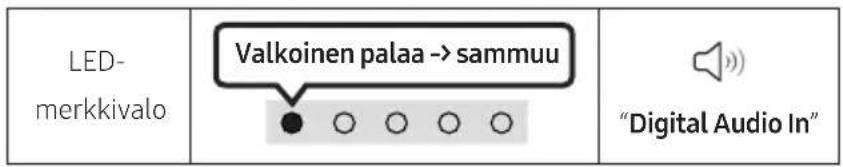

LED-merkkivalo

“Digital Audio In”

1. Kun television ja Soundbarin virta on sammutettuna, kytke Soundbarin DIGITAL AUDIO IN (OPTICAL) -portti ja television OPTICAL-lähtöportti optisella kaapelilla (ei mukana) kuvan osoittamalla tavalla.
2. Käynnistä Soundbar ja televisio.
3. Paina yläpaneelin tai kaukosäätimen → (Lähde) -painiketta ja valitse sitten "Digital Audio In" -tila.
4. Television äänet kuuluvat Soundbar-laitteesta.

06 LANGATTOMAN TV-YHTEYDEN KÄYTTÄMINEN

Bluetoothilla yhdistäminen

Kun Samsung-televisio yhdistetään Bluetoothilla, kuulet stereoäänet ilman vaivalloista kaapeleiden kytkemistä.

• Kerrallaan voi yhdistää vain yhden Samsung-television.
• Voit yhdistää Bluetoothia tukevan Samsung-television. Tarkista televisiosi tekniset tiedot.

1. Siirry "Bluetooth"-tilaan painamalla Soundbar-laitteen kaukosäätimen ✝ PAIR-painiketta tai Soundbar-laitteen yläpaneelin 📄 (Lähde) -painiketta..

Bluetooth-laitepari muodostusnäppäin	LED-merkkivalo
TAI“Bluetooth”-tilassa	Pariliitos Yhteys on valmisLaiteparin muodostamisen aikana monivärinen LED-merkkivalo vaihtuu peräkkäin järjestyksessä Punainen → Vihreä → Sininen.
		"Ready to connect via Bluetooth."

1. Valitse Samsung-television Bluetooth-tila.

(esimerkiksi Koti (☐) → Valikko → Asetukset (☒) → Kaikki asetukset (☒) → Ääni → Äänilähtö → Bluetooth-kaiuttimien luettelo → [AV]Soundbar C4-Series (Bluetooth))

1. Valitse television luettelosta "[AV]Soundbar C4-Series".

Käytettävissä olevan Soundbarin kohdalla lukee television Bluetooth-laiteluettelossa "Laiteparin muodostus tarvitaan" tai "Laitepari muodostettu". Jos haluat yhdistää Samsung-television Soundbariin, valitse viesti ja muodosta sitten yhteys.

1. Kuulet nyt Samsung-television äänet Soundbarista.

- Jos Soundbar-laitteen ja Samsung-television välillä on yhteysloki, Soundbar-laite yhdistetään automaattisesti, kun sen tilaksi vaihdetaan "Bluetooth".

Jos laitteen yhdistäminen epäonnistuu

• Jos sinulla on jo Soundbar (esimerkiksi [AV]Soundbar C4-Series) Samsung-television kaiutinluettelossa, poista se.
  • Toista sitten vaiheet 1–3.

Soundbarin ja Samsung-television yhteyden katkaiseminen

Paina → (Lähde) -painiketta yläpaneelissa tai kaukosäätimessä ja valitse sitten jokin muu tila kuin "Bluetooth".

- Yhteyden katkaisminen vie aikaa, koska Samsung-television täytyy vastaanottaa vastaus Soundbarilta. (Tähän kuluva aika voi vaihdella Samsungin eri televisiomalleissa.)

TV:n automaattinen yhdistäminen käytössä / ei käytössä

Voit peruuttaa Soundbar-laitteen ja television välisen automaattisen Bluetooth-yhteyden pitämällä kaukosäätimen Vasemmalle-näppäintä painettuna 5 sekuntia Soundbar-laitteen olleessa Bluetooth Ready tilassa. (Vaihtokytkin: käytössä → ei käytössä)

Vasen-painike	LED-merkkivalo
	Käytössä (Oletus)	Ei käytössä
Bluetooth Ready Vaihto	Käytössä → Ei käytössä

Huomautuksia Bluetooth-yhteyksistä

• Jos haluat muodostaa Bluetooth-yhteyden uuden laitteen kanssa, uuden laitteen tulisi olla metrin säteellä.
• Jos sinulta kysytään PIN-koodia, kun muodostat Bluetooth-yhteyttä, anna PIN-koodiksi 0000.
• Soundbar sammuu automaattisesti, kun se on ollut valmiustilassa 18 minuuttia.
• Soundbar ei ehkä voi suorittaa Bluetooth-hakua tai muodostaa Bluetooth-yhteyttä oikein seuraavissa tilanteissa:

– Jos Soundbarin ympärillä on vahva sähköinen kenttä.
– Jos Soundbariin on yhdistetty samanaikaisesti useita Bluetooth-laitteita.
- Jos Bluetooth-laite on sammutettu, jos ei ole paikoillaan tai jos siinä on toimintahäiriö.

- Elektroniset laitteet voivat aiheuttaa radiohäiriötä. Sähkömagneettisia aaltoja tuottavat laitteet on pidettävä etäällä Soundbar-päälaitteesta. Tällaisia ovat esimerkiksi mikroaaltouunit, langattoman lähiverkon laitteet jne.

07 ULKOISEN LAITTEEN KYTKEMINEN

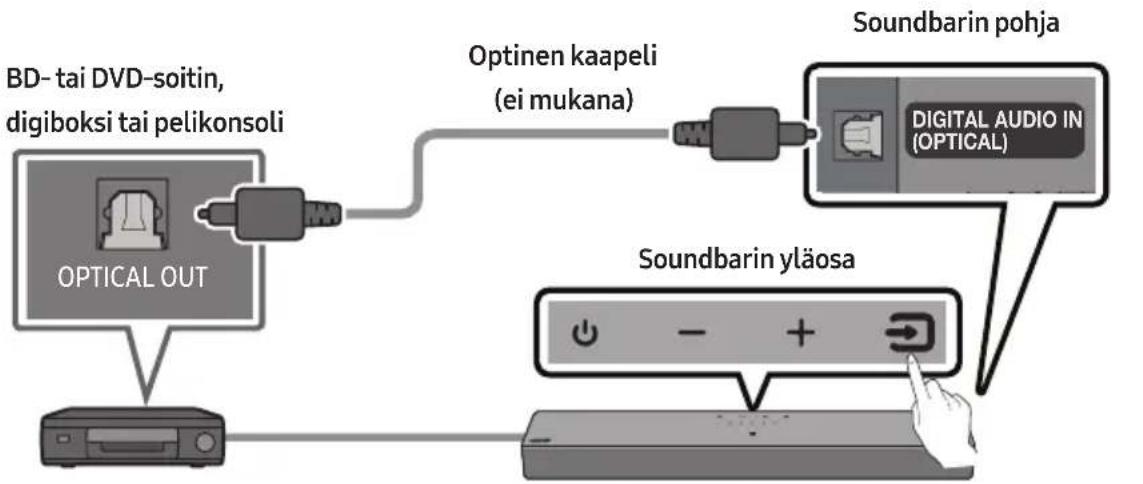

Optisen kaapelin kytkentä

1. Kun ulkoinen laite ja Soundbar-laite on sammutettu, kytke Soundbar-laitteen DIGITAL AUDIO IN (OPTICAL) -portti ja ulkoisen laitteen OPTICAL-lähtöportti optisella kaapelilla (ei mukana) kuvan osoittamalla tavalla.
2. Käynnistä Soundbar-laite ja ulkoinen laite.
3. Valitse "Digital Audio In" -tila painamalla yläpaneelin tai kaukosäätimen (Lähde) -painiketta.
4. Ulkoisen laitteen ääni kuuluu Soundbar-laitteesta.

08 USB-TALLENNUSLAITTEEN KYTKEMINEN

Voit toistaa USB-tallennuslaitteissa olevia musiikkitiedostoja Soundbar-laitteen kautta.

1. Kytke USB-laite tuotteen alaosan USB-porttiin.
2. Paina yläpaneelin tai kaukosäätimen (Lähde) -painiketta ja valitse sitten "USB"-tila.
3. Toista USB-tallennuslaitteessa olevia musiikkitiedostoja Soundbar-laitteen kautta.

- Soundbar-laite sammuu automaattisesti (Auto Power Down), jos mitään USB-laitetta ei kytketä yli 18 minuutin kuluessa.

Yhteensopivuusluettelo

Tiedostotunniste Koodekki Näytteenottotaajuus Bittinopeus
*.mp3 MPEG1 Layer2 32kHz ~ 48kHz 32 ~ 320kbps
	MPEG1 Layer3 32kHz ~ 48kHz 32 ~ 320kbps
	MPEG2 Layer3 16kHz ~ 24kHz 8 ~ 160kbps
	MPEG2.5 Layer3 8kHz ~ 12kHz 8 ~ 160kbps
*.wma WMA7/8/9 32kHz ~ 48kHz 32 ~ 320kbps
*.aac *.m4a	A AC-LC (Vain MPEG2-/MPEG4-ääni)	32kHz ~ 48kHz 32 ~ 320kbps
*.wav	LPCM	32kHz ~ 192kHz	1024 ~ 9216kbps
*.flac	FLAC	32kHz ~ 192kHz	162 ~ 8100kbps

• Jos USB-laitteeseen on tallennettu liikaa kansioita (noin 200) ja tiedostoja (noin 2 000), Soundbar-laitteelta voi kestää jonkin aikaa lukea tiedostot ja aloittaa niiden toisto.
• Soundbar-laite tukee vain sellaisia USB-laitteita, joiden tiedostojärjestelmä on FAT16 (\~2 Gt), FAT32 (\~2 Tt) tai NTFS (\~2 Tt).

09 MOBIILILAITTEEN YHDISTÄMINEN

Bluetoothilla yhdistäminen

Kun mobiililaite yhdistetään Bluetoothilla, kuulet stereoäänet ilman vaivalloista kaapeleiden kytkemistä.

- Kun yhdistät Bluetooth-laitteen, jonka kanssa on muodostettu laitepari, silloin, kun Soundbarin virta ei ole päällä, Soundbar käynnistyy automaattisesti.

Ensimmäinen yhteys

- Kun olet yhdistämässä uutta Bluetooth-laitetta, varmista, että se on 1 metrin säteellä.

1. Siirry "Bluetooth"-tilaan painamalla Soundbar-laitteen kaukosäätimen ✝ PAIR-painiketta tai Soundbar-laitteen yläpaneelin ➞ (Lähde) -painiketta..

Bluetooth-laitepari muodostusnäppäin	LED-merkkivalo
TAI"Bluetooth"-tilassa	Pariuitos Ynteys on valmisLaiteparin muodostamisen aikana monivärinen LED-merkkivalo vaihtuu peräkkäin järjestyksessä Punainen → Vihreä → Sininen.
	“Ready to connect via Bluetooth.”

1. Valitse laitteessasi näytettävästä luettelosta "[AV]Samsung Soundbar C4-Series".
2. Voit toistaa Bluetooth-yhteydellä yhdistetyssä laitteessa olevia musiikkitiedostoja Soundbarin kautta.

Jos laitteen yhdistäminen epäonnistuu

• Jos sinulla on jo ennestään jokin Soundbar-laite (esimerkiksi [AV]Samsung Soundbar C4-Series) mobiililaitteen kaiutinluettelossa, poista se.
  • Toista vaiheet 1 ja 2.

Huomautuksia Bluetooth-yhteyksistä

• Jos haluat muodostaa Bluetooth-yhteyden uuden laitteen kanssa, uuden laitteen tulisi olla metrin säteellä.
• Jos sinulta kysytään PIN-koodia, kun muodostat Bluetooth-yhteyttä, anna PIN-koodiksi 0000.
• Soundbar sammuu automaattisesti, kun se on ollut valmiustilassa 18 minuuttia.
• Soundbar ei ehkä voi suorittaa Bluetooth-hakua tai muodostaa Bluetooth-yhteyttä oikein seuraavissa tilanteissa:

– Jos Soundbarin ympärillä on vahva sähköinen kenttä.
– Jos Soundbariin on yhdistetty samanaikaisesti useita Bluetooth-laitteita.
– Jos Bluetooth-laite on sammutettu, jos ei ole paikoillaan tai jos siinä on toimintahäiriö.

- Elektroniset laitteet voivat aiheuttaa radiohäiriötä. Sähkömagneettisia aaltoja tuottavat laitteet on pidettävä etäällä Soundbar-päälaitteesta. Tällaisia ovat esimerkiksi mikroaaltouunit, langattoman lähiverkon laitteet jne.

• Soundbar-laite tukee SBC-koodattua dataa (44,1 kHz, 48 kHz).

• Yhdistä vain Bluetooth-laitteeseen, joka tukee A2DP (AV) -toimintoa.
• Soundbar-laitetta ei voi yhdistää Bluetooth-laitteeseen, joka tukee vain HF (Hands Free) -toimintoa.
• Kun yhdistät Soundbar-laitteen Bluetooth-laitteeseen, sijoita ne mahdollisimman lähelle toisiaan.
• Mitä kauempana Soundbar-laite ja Bluetooth-laite ovat toisistaan, sitä huonompi äänenlaatu on. Bluetooth-yhteys voi katketa, kun laitteet ovat tehollisen käyttöalueen ulkopuolella.
• Bluetooth-yhteys ei ehkä toimi tarkoitetulla tavalla alueilla, joilla vastaanoton laatu on huono.
• Bluetooth-laitteessa voi esiintyä kohinaa tai toimintahäiriö seuraavissa tilanteissa:

– Kun runko on kosketuksissa Bluetooth-laitteen tai Soundbar-laitteen lähetinvastaanottimeen

• Kulmissa tai kun lähellä on este, kuten seinä tai väliseinä, jotka voivat aiheuttaa sähköisiä muutoksia.
• Kun laite on alttiina muiden samalla taajuusalueella toimivien tuotteiden, kuten lääkinnällisten laitteiden, mikroaaltouunien ja langattomien lähiverkkolaitteiden, aiheuttamille radiohäiriöille.

- Ovien ja seinien kaltaiset esteet voivat vaikuttaa äänenlaatuun, vaikka laitteet olisivat tehollisella käyttöetäisyydellä toisistaan.

• Huomaa, että Soundbar-laitetta ei voi liittää muiden laitteiden pariksi Bluetooth-toiminnon käytön aikana.
• Tämä langaton laite voi toiminnassa ollessaan aiheuttaa sähköisiä häiriöitä.

Bluetooth Power käytössä / ei käytössä

Jos aiemmin pariksi liitetty Bluetooth-laite yrittää muodostaa laiteparin Soundbar-laitteen kanssa, kun Bluetooth Power Käytössä -toiminto on poissa käytöstä, Soundbar-laite käynnistyy automaattisesti.

1. Pidä kaukosäätimen SOUND MODE -painiketta painettuna yli 5 sekuntia, kun Soundbar-laite on käynnissä.
2. Soundbar-laitteen monivärinen merkkivalo vilkkuu "Syaanina".

SOUND MODE-painike	LED-merkkivalo
	Käytössä (Oletus)	Ei käytössä
Bluetooth Power käytössä / ei käytössä	Vaihto Käytössä → Ei käytössä

Mobiililaitteen ja Soundbar-laitteen välisen yhteyden katkaisminen

Voit katkaista Bluetooth-laitteen ja Soundbar -järjestelmän yhteyden. Lisätietoja on Bluetooth-laitteen käyttöoppaassa.

• Soundbar -järjestelmän yhteys katkaistaan.
- Jos Soundbar-laitteen yhteys Bluetooth-laitteeseen katkeaa, Soundbar-laitteen monivärinen merkkivalo välähtää "Punainen" kolme kertaa.

Soundbar-laitteen ja Bluetooth-laitteen yhteyden katkaisminen

Paina (Lähde) -painiketta yläpaneelissa tai kaukosäätimessä ja valitse sitten jokin muu tila kuin "Bluetooth".

- Yhteyden katkaisminen kestää jonkin aikaa, koska Bluetooth-laitteen on saatava vastaus Soundbar-laitteelta. (Yhteyden katkaismiseen kuluva aika voi vaihdella Bluetooth-laitteen mukaan.)

Soundbar-laitteen yhdistäminen mobiililaitteeseen NFC-toiminnon avulla

Aseta mobiililaite NFC-tunnistusalueelle Soundbar-laitteen päälle.

HUOMAUTUKSIA

• Varmista, että mobiililaitteen NFC-toiminto on käytössä ja että näyttö on aktiivinen.
• Bluetooth-yhteys ei ole käytettävissä, kun mobiililaitteen NFC on korttiemulointitilassa.
• Jos sinulta kysytään PIN-koodia, kun yhdistät Bluetooth-laitetta, syötä <0000>.
• Soundbar-laite sammuu automaattisesti, kun laite on ollut valmiustilassa 18 minuuttia.

- Soundbar-laite ei ehkä suorita Bluetooth-hakua tai muodosta yhteyttä oikein, - jos Soundbar-laitteen ympärillä on voimakas sähkökenttä - jos useita Bluetooth-laitteita yhdistetään samanaikaisesti Soundbar-laitteeseen - jos Bluetooth-laite on sammutetaan, se ei ole oikeassa paikassa tai siinä ilmenee toimintahäiriö.

- Elektroniset laitteet voivat aiheuttaa radiohäiriötä. Sähkömagneettisia aaltoja tuottavat laitteet on pidettävä etäällä Soundbar-päälaitteesta. Tällaisia ovat esimerkiksi mikroaaltouunit, langattomat LAN-laitteet jne.

• Soundbar tukee SBC-tietoa (44,1 kHz, 48 kHz).

- Muodosta yhteys vain Bluetooth-laitteeseen, joka tukee A2DP (AV) -toimintoa.

- Et voi yhdistää Soundbaria Bluetooth-laitteeseen, joka tukee vain HF (Hands Free) -toimintoa.

- Kun olet yhdistänyt Soundbarin Bluetooth-laitteeseen, voit vaihtaa Soundbarin automaattisesti "Bluetooth"-tilaan valitsemalla "[AV]Samsung Soundbar C4-Series" laitteen haettujen laitteiden luettelosta.

- Käytettävissä vain, jos Soundbar on lueteltu Bluetooth-laitteen yhdistettyjen laitteiden listalla. (Bluetooth-laitteen ja Soundbarin on oltava yhdistetty vähintään kerran.)

- Soundbar-laitetta ei voi liittää toisen Bluetooth-laitteen pariksi, jos se on jo Bluetooth-tilassa ja liitetty jonkin Bluetooth-laitteen pariksi.

10 SEINÄKIINNIKKEEN ASENTAMINEN (VALINNAINEN)

Asentamisen varotoimenpiteet

• Asenna vain pystysuoralle seinälle.

• Älä asenna liian kuumaan tai kosteaan paikkaan.

• Varmista, että seinä kestää tuotteen painon. Jos ei, vahvista seinää tai valitse toinen asennuspaikka.

• Osta ja käytä kiinnitysruuveja tai ankkureita, jotka on tarkoitettu asennusseinän materiaalia varten (esimerkiksi kipsilevy, tiili tai puu). Jos mahdollista, kiinnitä ruuvit seinän pystypuihin.
• Osta seinäasennusruuveja, jotka sopivat sen seinän tyyppiin ja paksuuteen, johon haluat asentaa Soundbarin.

- Halkaisija: M4

- Pituus: Suosittelemme vähintään 40 mm:n pituutta.

• Yhdistä laitteen kaapelit ulkoisiin laitteisiin, ennen kuin asennat Soundbarin seinälle.
• Varmista, että laitteen virta on katkaistu ja sen virtajohto irrotettu virtalähteestä, ennen kuin asennat sen. Muutoin on olemassa sähköiskun vaara.

Seinäkiinnitysosat

Asennustarvikkeet betoniseiniin (ei mukana)

HUOMAUTUS

- Asentaminen muuntyyppiseen seinään vaatii erilaisia ruuveja.

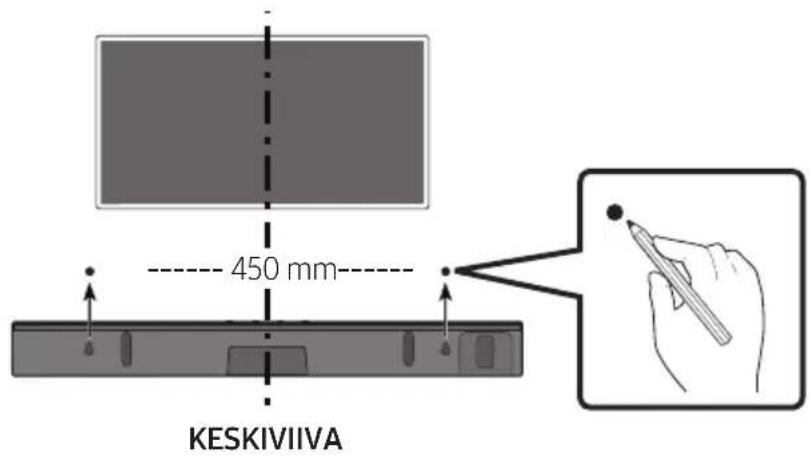

1.

HUOMAUTUKSIA

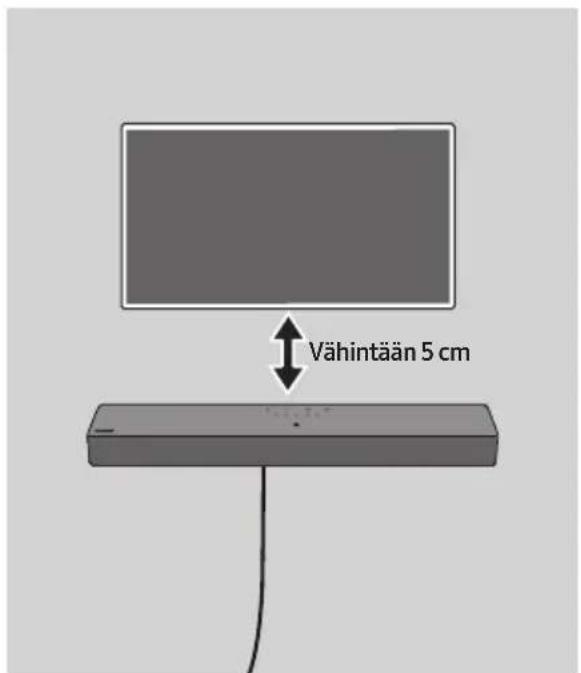

- Jos TV on asennettu seinään, asenna Soundbarlaite vähintään 5 cm:n päähän TV:n alapuolelle. - Merkitse reikien paikat lyijykynällä.

2.

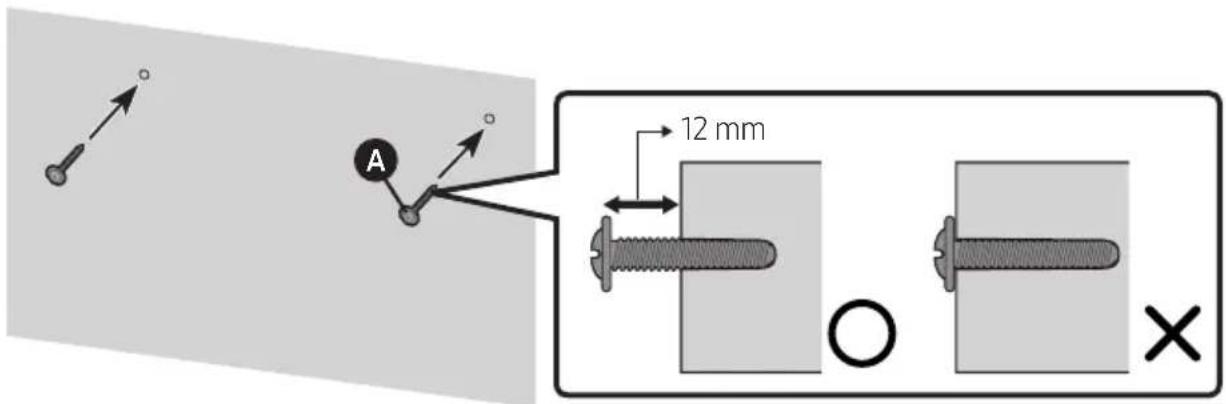

TÄRKEÄ HUOMAUTUS

- Tässä kuvattu asennustapa sopii BETONISEINILLE. Asennustavat määräytyvät seinän tyypin mukaan. Jos asennus tehdään kipsilevyseinään, on erittäin suositeltavaa porata ruuvinreiät levyn takana olevien koolauspuiden sisään.

3.

4.

5.

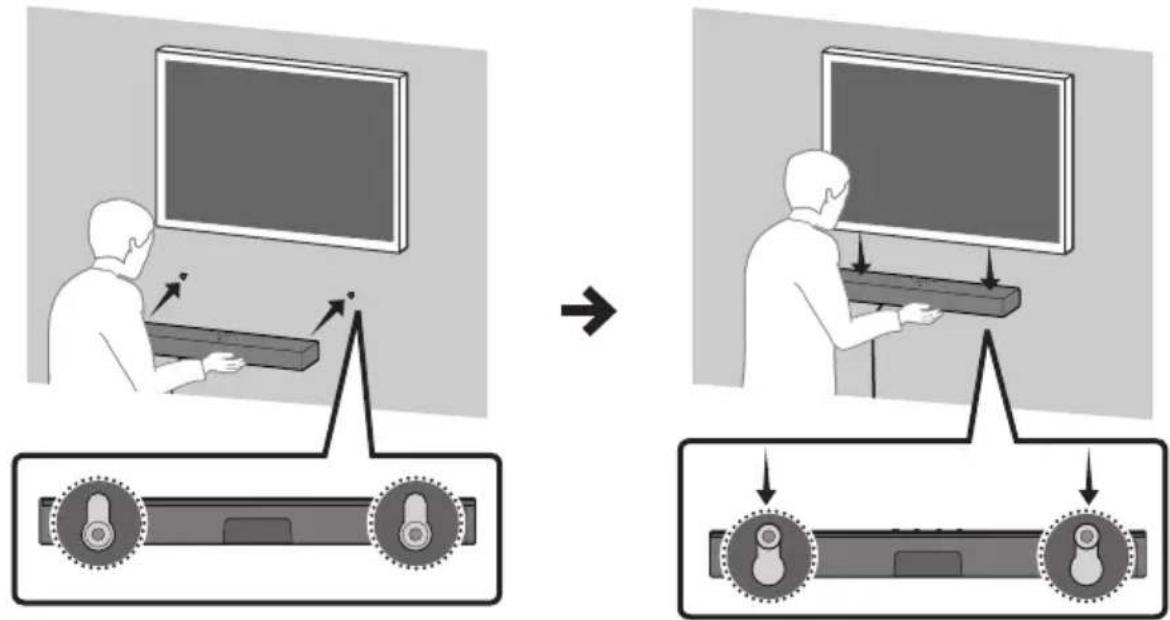

– Seinäasennustuet on sisäänrakennettu Soundbar-laitteen takaosaan.

MUISTUTUS

- Kiinnitä Soundbar-laite seinään painamalla sitä alaspäin riittävän voimakkaasti. Jos Soundbar-laitetta ei ole kiinnitetty pitäväsi seinään, se voi irrota vahingossa ja aiheuttaa vammaan. - Suojaa Soundbar-laite (ja etenkin sen alaosa) kolhuilta ja iskuilta. Isku voi irrottaa Soundbar-laitteen seinästä ja aiheuttaa vammaan.

11 OHJELMISTOPÄIVITYS

Tärkeää: Säilytä alkuperäiset asetukset päivityksen jälkeen.

1. Liitä USB-muistitikku tietokoneen USB-porttiin.
   Tärkeää: Varmista, että USB-muistitikulla ei ole musiikkitiedostoja. Tällöin laiteohjelmistossa voi ilmetä virhe.
2. Siirry osoitteeseen (samsung.com) → valitse Anna mallinumero ja anna Soundbar-laitteen malli. Valitse oppaat ja ladattavat tiedostot ja lataa uusin ohjelmistotiedosto.
3. Tallenna ladattu ohjelmisto USB-muistitikulle ja pura kansio valitsemalla Extract Here (Pura tänne).

4. Sammuta Soundbar-laite ja liitä ohjelmistopäivityksen sisältävä USB-muistitikku USB-porttiin.

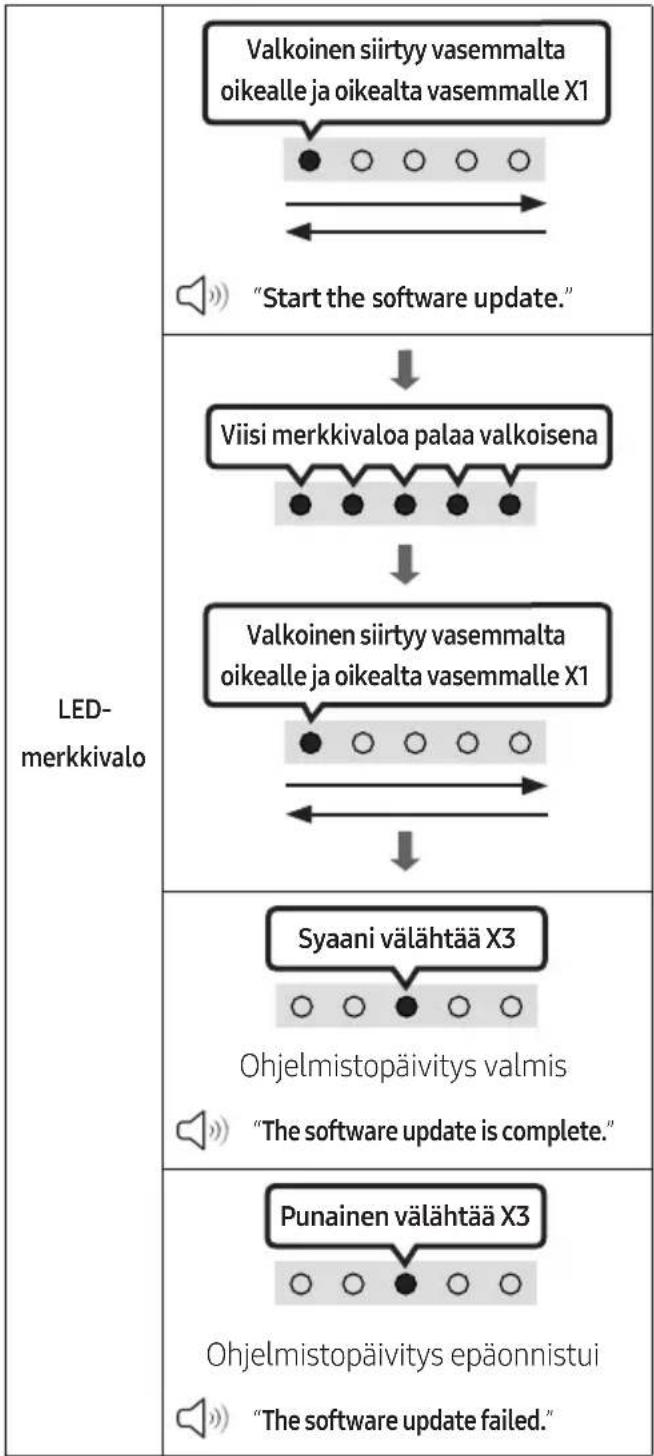

5. Kytke USB-kaapeli Soundbar-laitteeseen ja vaihda USB-lähteeseen. Ohjelmisto päivitetään automaattisesti, ja päivitys suoritetaan 2 minuutissa. Päivitysprosessin aikana viisi merkkivaloa alkavat vilkkua peräkkäin, sitten kaikki viisi merkkivaloa palavat kirkkaasti valkoisina ja tämän jälkeen viisi merkkivaloa vilkkuvat taas peräkkäin. Kun päivitys on valmis, syaani merkkivalo välähtää kolme kertaa, ja Soundbar-laite käynnistyy automaattisesti uudelleen.

- Tässä laitteessa on DUAL BOOT -toiminto. Jos laiteohjelmistopäivitys epäonnistuu, voit päivittää laiteohjelmiston uudelleen.

Jos merkkivalot eivät vilku peräkkäin

1. Sammuta Soundbar-laite, irrota päivitystiedostot sisältävä USB-tallennuslaite Soundbar-laitteen USB-liitännästä ja liitä se sitten takaisin.
2. Irrota Soundbar-laitteen virtajohto, liitä se uudelleen ja käynnistä sitten Soundbar-laite.

HUOMAUTUKSIA

• Laiteohjelmiston päivitys ei ehkä toimi oikein, jos USB-tallennuslaitteeseen on tallennettu Soundbar-laitteen tukemia äänitiedostoja.
• Älä katkaise virtaa äläkä irrota USB-laitetta päivitysten ollessa käynnissä. Päälaite sammuu automaattisesti, kun laiteohjelmiston päivitys on valmis.
• Säilytä alkuperäiset asetukset päivityksen jälkeen. (esim. äänenvoimakkuus, äänikenttä jne.)

- Kun laiteohjelmistopäivitys on valmis, Soundbar-laite käynnistyy automaattisesti ja puhekäyttöliittymä tulee näkyviin. Jos ohjelmistopäivitys epäonnistuu, tarkista, ettei USB-muistitikku ole viallinen.

- Mac OS -käyttäjien tulisi käyttää MS-DOS (FAT) -muotoa USB-muotona.

- USB-tallennuslaitteen valmistajan mukaan voi olla, ettei päivittäminen USB-laitteen kautta ole käytettävissä.

Nollaa

Kun Soundbar-laite on käynnissä, paina laitteen (ei kaukosäätimen) - + (Äänenvoimakkuus) -painikkeita samanaikaisesti vähintään viiden sekunnin ajan. LED-näyttö muuttuu alla kuvatulla tavalla, minkä jälkeen Soundbar-laite nollataan.

MUISTUTUS

- Kaikki Soundbar-laitteen asetukset nollataan. Tee tämä vain, kun nollaus on tarpeen.

12 VIANMÄÄRITYS

Tarkista seuraavat asiat ennen yhteydenottoa huoltoon.

Soundbar-laite ei käynnisty.

→Tarkista, että Soundbarin virtajohto on kunnolla kiinni pistorasiassa.

Soundbar-laite toimii arvaamattomasti.

→Irrota virtajohto ja kytke se sitten uudelleen.
→Katkaise ja kytke ulkoisen laitteen virta ja yritä uudelleen.
→Jos signaali ei ole, Soundbar sammuu automaattisesti tietyn ajan kuluttua. Kytke virta päälle. (Katso ohjeet sivulta 9.)

Kaukosäädin ei toimi.

→Suuntaa kaukosäädin suoraan Soundbar-laitetta kohti.
→Vaihda paristot uusiin.

Soundbar-laite ei toista mitään ääntä.

→Soundbarin äänenvoimakkuus on liian pieni tai äänet on mykistetty. Säädä äänenvoimakkuutta.
→Kun mikä tahansa ulkoinen laite on yhdistettynä (digiboksi, Bluetooth-laite, mobiililaite jne.), säädä ulkoisen laitteen äänenvoimakkuutta.
→Valitse television äänilähdöksi Soundbar. (Samsung-televisionossa voit tehdä sen valitsemalla Koti ( → Valikko → Asetukset
(→ Kaikki asetukset ( )Ääni → Äänilähtö → valitse Soundbar)
→Kaapeli voi olla löysällä Soundbar-laitteen liitännässä. Irrota kaapeli ja kytke se uudelleen.
→Irrota virtajohto kokonaan, kytke se uudelleen ja kytke virta.
→Alusta tuote ja yritä uudelleen. (Katso sivua 31.)

Soundbar-laite ei muodosta Bluetooth-yhteyttä.

→Kun yhdistät uuden laitteen, siirry Bluetooth-laiteparin muodostustilaan.
(Paina kaukosäätimen ✝ PAIR -painiketta tai paina laitteen ➞ (Lähde) -painiketta vähintään viiden sekunnin ajan.)
→Jos Soundbar-laite on liitetty toiseen laitteeseen, irrota kyseinen laite ensin ja vaihda laitetta.
→Yhdistä se uudelleen, kun olet poistanut Bluetooth-kaiuttimen yhdistettävän laitteen luettelosta. (Samsung-televisiossa voit tehdä sen valitsemalla Koti ( → Valikko →
Asetukset ( ◎ → Kaikki asetukset ( ) ◎ Ääni → Äänilähtö → Bluetooth-kaiuttimien luettelo)
→Irrota virtapistoke, kytke se takaisin ja yritä uudelleen.
→Alusta tuote ja yritä uudelleen. (Katso sivua 31.)

Ääni katkeilee Bluetooth-yhteyttä käytettäessä.

→Jos Bluetoothilla yhdistetty laite siirtyy liian kauaksi Soundbar-laitteesta, ääni voi katkeilla. Siirrä laite lähemmäs Soundbar-laitetta.
→Jos jokin vartalosi osa koskee Bluetooth-lähetinvastaanottimeen tai jos tuote on metallisen huonekalun päällä, ääni saattaa katkeilla. Tarkista käyttöympäristö ja -olosuhteet.

Soundbar-laite ei käynnisty automaattisesti television kanssa.

→Jos sammutat Soundbar-laitteen katsellessasi televisiota, virtasynkronointi television kanssa poistetaan käytöstä. Sammuta televisio ja Soundbar-laite television kaukosäätimellä.

13 LISENSSILLÄ

Dolby AUDIO

Jos sinulla on avoimen lähdekoodin ohjelmistoihin liittyviä kysymyksiä tai pyyntöjä, ota yhteys

Samsung Open Sourceen

(http://opensource.samsung.com)

15 TÄRKEÄ HUOLTOHUOMAUTUS

• Tämän käyttöoppaan kuvitus on vain viitteeksi, ja se saattaa erota varsinaisen tuotteen ulkonäöstä.
  • Käsittelykulut voidaan periä, jos

(a) teknikko kutsutaan kotiisi pyynnöstäsi, ja tuotteessa ei ole toimintavirhettä (et ole lukenut tätä käyttöopasta).

(b) tuot laitteen korjauskeskukseen ja tuotteessa ei ole toimintavirhettä (et ole lukenut tätä käyttöopasta).

- Kerromme sinulle käsittelykulun summan ennen kuin teemme kotikäynnin tai aloitamme työt.

16 TEKNISET TIEDOT JA LISÄTIETOJA

Tiedot

Mallin nimi HW-C410
USB 5V/0,5A
Paino 2,0 kg
Mitat (leveys x korkeus x syvyys) 641,0 x 66,5 x 107,0 mm
Käyttölämpötila +5°C - +35°C
Käyttökosteusprosentti 10% - 75%
VAHVISTINLähtöteho	20W x 2
Tuetut toistomuodot	2-kanavainen LPCM, Dolby AudioTM(Dolby® Digital -tuki), DTS

Kokonaisvirrankulutus valmiustilassa (W) 0,5W
BluetoothPortin passivointitapa	Poista Bluetooth Power-toiminto käytöstä pitämällä SOUND MODE-painiketta painettuna yli 5 sekuntia.

HUOMAUTUKSIA

• Samsung Electronics Co., Ltd pidättää oikeuden muuttaa teknisiä ominaisuuksia ilman ennakkoilmoitusta.
• Paino ja mitat ovat likimääräisiä.

- Samsung vakuuttaa, että tämä radiolaitteisto täyttää direktiivin 2014/53/EU määräykset ja Yhdistyneen kuningaskunnan asianmukaiset lakisääteiset vaatimukset. Vaatimustenmukaisuusvakuutuksen teksti on luettavissa kokonaisuudessaan osoitteessa http://www.samsung.com. Siirry Tuki-kohtaan ja anna mallinimi. Tätä laitetta saa käyttää kaikissa EU-maissa ja Yhdistyneessä kuningaskunnassa.

• LANGATTOMAN LAITTEEN LÄHTÖTEHO

RF-lähettimen enimmäisteho

100 mW alueella 2,4 GHz – 2,4835 GHz

[Tuotteen paristojen oikea hävittäminen]

(Jätteiden lajittelua käyttävät maat)

Tämä merkintä paristossa, käyttöoppaassa tai pakkauksessa tarkoittaa, että tämän tuotteen sisältämiä paristoja ei saa hävittää muun kotitalousjätteen seassa, kun niiden käyttöikä on päättynyt. Kemiallinen symboli Hg, Cd tai Pb ilmaisee, että paristo sisältää elohopeaa, kadmiumia tai lyijyä yli EU-direktiivin 2006/66 salliman määrän.

Jos paristoja ei hävitetä oikein, nämä aineet voivat vahingoittaa ihmisten terveyttä tai ympäristöä. Suojaa luonnonvaroja ja edistä materiaalien uusiokäyttöä erottelemalla paristot muusta jätteestä ja toimittamalla ne kierrätettäväksi paikalliseen maksuttomaan paristojen palautusjärjestelmään.

Tuotteen turvallinen hävittäminen (elektroniikka ja sähkölaitteet)

(Jätteiden lajittelua käyttävät maat)

Oheinen merkintä tuotteessa, lisävarusteissa tai käyttöohjeessa merkitsee, että tuotetta tai lisävarusteina toimitettavia sähkölaitteita (esim. laturia, kuulokkeita tai USB kaapelia) ei saa hävittää kotitalousjätteen mukana niiden käyttöiän päätyttyä. Virheellisestä jätteenkäsittelystä ympäristölle ja terveydelle aiheutuvien haittojen välttämiseksi tuote ja lisävarusteet on eroteltava muusta jätteestä ja kierrätettävä kestävän kehityksen mukaista uusiokäyttöä varten.

Kotikäyttäjät saavat lisätietoja tuotteen ja lisävarusteiden turvallisesta kierrätyksestä ottamalla yhteyttä tuotteen myyneeseen jälleenmyyjään tai paikalliseen ympäristöviranomaiseen.

Yrityskäyttäjien tulee ottaa yhteyttä tavarantoimittajaan ja selvittää hankintasopimuksen ehdot. Tuotetta tai sen lisävarusteita ei saa hävittää muun kaupallisen jätteen seassa.

Lisätietoja Samsungin ympäristösitoumuksista ja tuotekohtaisista säännösvelvoitteista, kuten REACH, WEEE ja akut on osoitteessa

Kui vilkuvat LED-tulede jada ei kuvata
