Typ produktu	Listwa dźwiękowa
Marka	Samsung
Model	HW-C410
Wymiary (szer. x wys. x gł.)	641,0 x 66,5 x 107,0 mm
Waga	2,0 kg
Moc wyjściowa znamionowa	20 W x 2
Zasilanie	AC (napięcie sieciowe)
Pobór mocy w trybie czuwania	0,5 W
Obsługiwane formaty audio	LPCM 2ch, Dolby Audio (Dolby Digital), DTS
Wejścia audio	1 x optyczne (Digital Audio In), 1 x USB (5V 0,5A)
Łączność bezprzewodowa	Bluetooth, NFC
Tryby dźwięku	Surround Sound, Standard
Korektor	EQ 7 pasm (150 Hz - 10 kHz)
Funkcje audio	Sync (opóźnienie audio 0-300 ms), Night mode, Voice enhancement, DRC
Subwoofer	Nie dołączony, regulowany od -6 do +6
Zgodność USB	FAT16, FAT32, NTFS; pliki MP3, WMA, AAC, WAV, FLAC
Montaż na ścianie	Możliwy (uchwyt opcjonalny, śruby M4)
Temperatura pracy	od +5°C do +35°C
Wilgotność pracy	od 10% do 75%
Aktualizacja oprogramowania	Przez USB

Często zadawane pytania - HW-C410 SAMSUNG

Jak podłączyć listwę dźwiękową do telewizora?

Listwę dźwiękową można podłączyć za pomocą kabla optycznego (nie dołączonego), łącząc porty DIGITAL AUDIO IN (OPTICAL) listwy i OPTICAL OUT telewizora. Następnie wybierz tryb Digital Audio In na liście. W przypadku połączenia bezprzewodowego użyj Bluetooth: naciśnij przycisk PAIR na pilocie, a następnie wybierz [AV]Soundbar C4-Series w ustawieniach Bluetooth telewizora.

Listwa dźwiękowa nie włącza się, co robić?

Sprawdź, czy przewód zasilający jest prawidłowo podłączony do listwy i do gniazdka ściennego. Jeśli problem nie ustąpi, odłącz i ponownie podłącz przewód zasilający. Listwa dźwiękowa włącza się automatycznie po 4-6 sekundach od podłączenia.

Jak ustawić głośność basów (subwoofera)?

Użyj przycisku WOOFER na pilocie, aby dostosować poziom basów od -6 do +6. Naciśnij przycisk góra lub dół, aby zwiększyć lub zmniejszyć. Domyślne ustawienie to 0.

Dlaczego dźwięk jest opóźniony w stosunku do obrazu?

Użyj funkcji Sync w ustawieniach audio. Naciśnij przycisk SOUND CONTROL na pilocie, wybierz Sync, a następnie ustaw opóźnienie od 0 do 300 ms za pomocą przycisków góra/dół. Ta funkcja nie jest dostępna w trybie USB ani Bluetooth.

Jak użyć funkcji NFC do połączenia ze smartfonem?

Włącz NFC na smartfonie i umieść go w strefie wykrywania NFC na górze listwy dźwiękowej (logo NFC). Połączenie Bluetooth zostanie nawiązane automatycznie. Upewnij się, że ekran smartfona jest aktywny.

Jakie formaty audio są obsługiwane przez USB?

Listwa dźwiękowa obsługuje formaty MP3, WMA, AAC (pliki .aac/.m4a), WAV i FLAC. Częstotliwości próbkowania różnią się w zależności od formatu (np. MP3 od 32 do 48 kHz, WAV do 192 kHz).

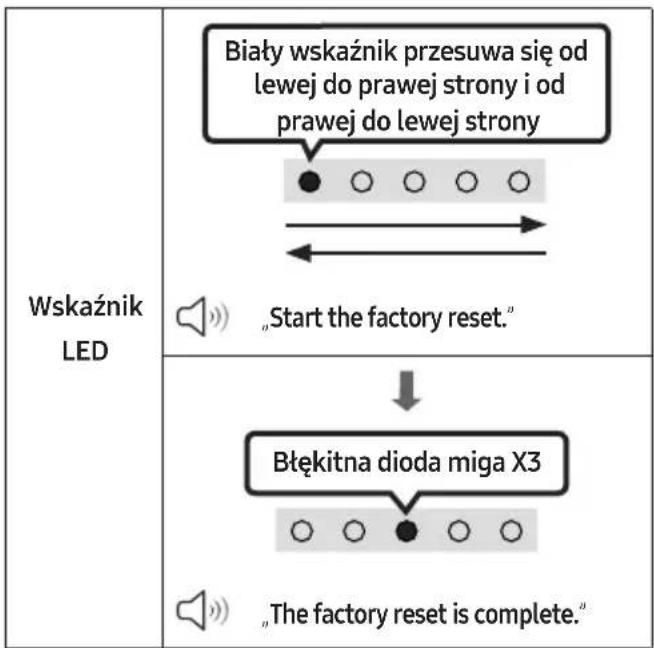

Jak zresetować listwę dźwiękową?

Włącz listwę dźwiękową, a następnie naciśnij i przytrzymaj jednocześnie przyciski - i + (głośność) na górnym panelu przez co najmniej 5 sekund. Biała dioda LED przesunie się z lewej na prawą, a następnie zamiga 3 razy na cyjan, potwierdzając reset. Wszystkie ustawienia zostaną usunięte.

Pilot nie działa, co robić?

Skieruj pilota bezpośrednio na listwę dźwiękową. Wymień baterie na nowe (AAA x 2). Jeśli problem nie ustąpi, sprawdź, czy żadna przeszkoda nie blokuje sygnału podczerwieni.

Jak zaktualizować oprogramowanie listwy dźwiękowej?

Pobierz najnowszy plik aktualizacji ze strony Samsung (samsung.com) na pusty dysk USB (format FAT32). Podłącz dysk do portu USB wyłączonej listwy, następnie włącz ją i wybierz źródło USB. Aktualizacja rozpocznie się automatycznie i potrwa około 2 minut. Nie odłączaj urządzenia podczas aktualizacji.

Jak aktywować tryb nocny (Night mode)?

Naciśnij przycisk SOUND CONTROL na pilocie, wybierz Night mode za pomocą przycisków góra/dół. Ten tryb zmniejsza głośność, jednocześnie poprawiając wyrazistość dialogów, idealny do użytku nocnego.

INSTRUKCJA OBSŁUGI HW-C410 SAMSUNG

Indicator LED
	„Centre Level”

IndicatorLED
	„Sync” → „Night mode” → „Voice enhancement”

IndicatorLED
	„Surround Sound” → „Standard”

- Surround Sound

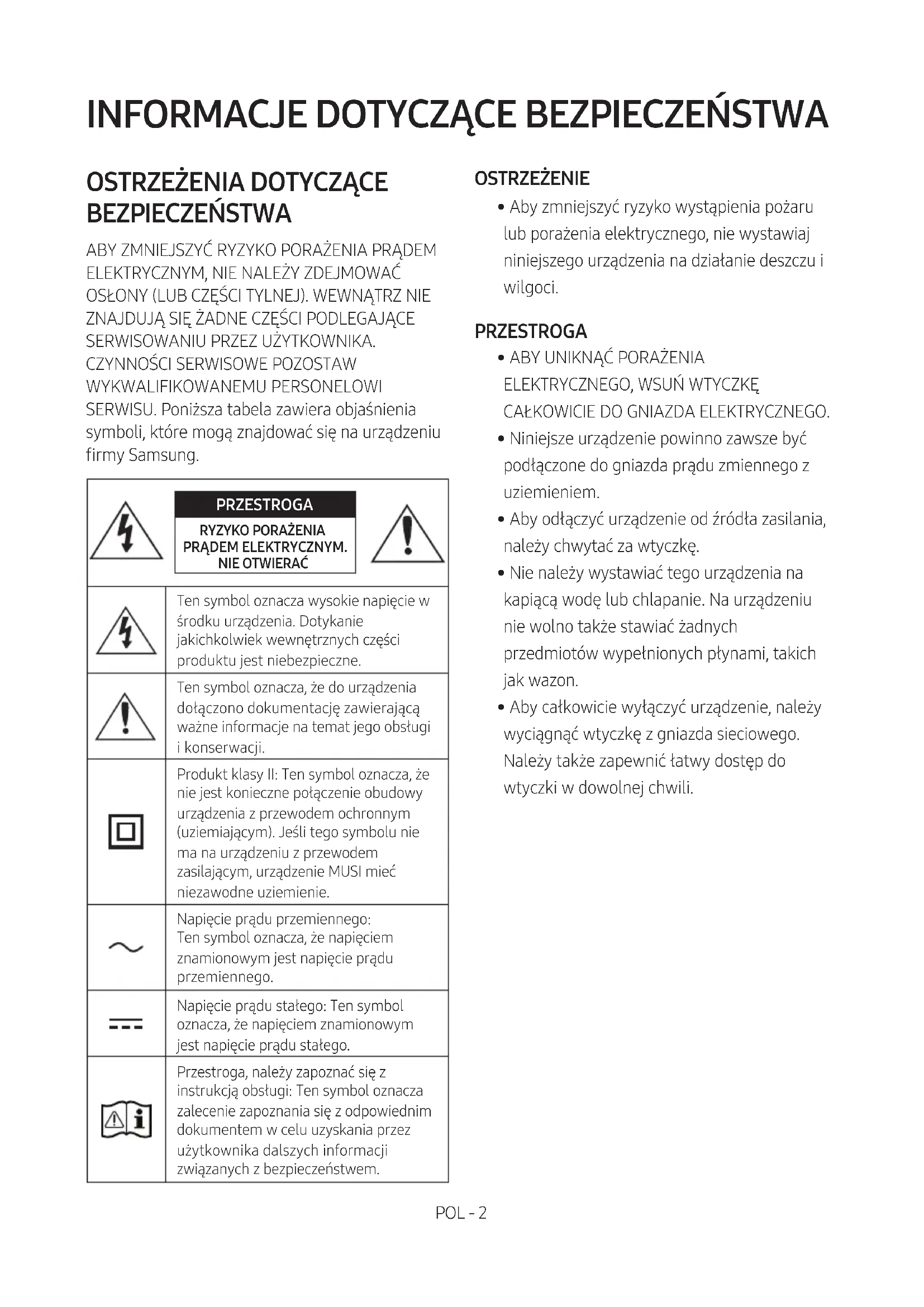

OSTRZEŻENIA DOTYCZĄCE BEZPIECZEŃSTWA

ABY ZMNIEJSZYĆ RYZYKO PORAŻENIA PRĄDEM ELEKTRYCZNYM, NIE NALEŻY ZDEJMOWAĆ OSŁONY (LUB CZĘŚCI TYLNEJ). WEWNĄTRZ NIE ZNAJDUJĄ SIĘ ŻADNE CZĘŚCI PODLEGAJĄCE SERWISOWANIU PRZEZ UŻYTKOWNIKA. CZYNNOŚCI SERWISOWE POZOSTAW WYKWALIFIKOWANEMU PERSONELOWI SERWISU. Poniższa tabela zawiera objaśnienia symboli, które mogą znajdować się na urządzeniu firmy Samsung.

	PRZESTROGARYZYKO PORAŻENIAPRADEM ELEKTRYCZNYM.NIE OTWIERAĆ
	Ten symbol oznacza wysokie napięcie w środku urządzenia. Dotykanie jakichkolwiek wewnętrznych części produktu jest niebezpieczne.
	Ten symbol oznacza, że do urządzenia dołączono dokumentację zawierającą ważne informacje na temat jego obsługi i konserwacji.
	Produkt klasy II: Ten symbol oznacza, że nie jest konieczne połączenie obudowy urządzenia z przewodem ochronnym (uziemiającym). Jeśli tego symbolu ni ma na urządzeniu z przewodem zasilającym, urządzenie MUSI mieć niezawodne uziemienie.
	Napięcie prądu przemiennego: Ten symbol oznacza, że napięciem znamionowym jest napięcie prądu przemiennego.
	Napięcie prądu stałego: Ten symbol oznacza, że napięciem znamionowym jest napięcie prądu stałego.
	Przestroga, należy zapoznać się z instrukcją obsługi: Ten symbol oznacza zalecenie zapoznania się z odpowiednim dokumentem w celu uzyskania przez użytkownika dalszych informacji związanych z bezpieczeństwem.

PRZESTROGA

RYZYKO PORAŻENIA PRĄDEM ELEKTRYCZNYM. NIE OTWIERAĆ

OSTRZEŻENIE

- Aby zmniejszyć ryzyko wystąpienia pożaru lub porażenia elektrycznego, nie wystawiaj niniejszego urządzenia na działanie deszczu i wilgoci.

PRZESTROGA

• ABY UNIKNAĆ PORAŻENIA ELEKTRYCZNEGO, WSUŃ WTYCZKĘ CAŁKOWICIE DO GNIAZDA ELEKTRYCZNEGO.
• Niniejsze urządzenie powinno zawsze być podłączone do gniazda prądu zmiennego z uziemieniem.
• Aby odłączyć urządzenie od źródła zasilania, należy chwytać za wtyczkę.
• Nie należy wystawiać tego urządzenia na kapiącą wodę lub chlapanie. Na urządzeniu nie wolno także stawiać żadnych przedmiotów wypełnionych płynami, takich jak wazon.
• Aby całkowicie wyłączyć urządzenie, należy wyciągnąć wtyczkę z gniazda sieciowego. Należy także zapewnić łatwy dostęp do wtyczki w dowolnej chwili.

ŚRODKI OSTROŻNOŚCI

1. Upewnij się, że domowa sieć zasilająca prądem przemiennym spełnia wymagania z zakresu zasilania umieszczone na naklejce identyfikacyjnej na spodzie produktu. Urządzenie należy umieścić w pozycji poziomej na odpowiedniej podstawie (meblu) zachowując wystarczająco dużo miejsca na dopływ powietrza 7–10 cm. Należy upewnić się, że otwory wentylacyjne nie są zasłonięte. Urządzenia nie należy kłaść na wzmacniaczach lub innych urządzeniach, które mogą nagrzewać się w czasie pracy. Urządzenie zostało zaprojektowane jako urządzenie ciągłego użytku. Aby całkowicie wyłączyć urządzenie, odłącz wtyczkę zasilania z gniazdka. Odłącz urządzenie, jeżeli nie ma być używane przez dłuższy czas.
2. Podczas burzy z piorunami należy odłączyć główną wtyczkę prądu przemiennego z gniazda. Napięcie gwałtownie wzrasta pod wpływem wyładowań atmosferycznych, co może uszkodzić jednostkę.
3. Jednostki nie należy wystawiać bezpośrednio na promienie stłońca lub inne źródła ciepła. Mogłoby to doprowadzić do przegrzania i uszkodzenia urządzenia.

4. Produkt należy chronić przed wilgocią (np. wazony) i nadmiernym ciepłem (np. z kominka) lub urządzeniami wytwarzającymi silne pole elektromagnetyczne. Jeśli urządzenie nie działa prawidłowo, należy odłączyć kabel zasilania ze źródła prądu zmiennego. Produkt nie jest przeznaczony do użytku przemysłowego. Należy go używać jedynie w celu prywatnym. Jeśli produkt lub płyta były przechowywane w niskich temperaturach, może wystąpić kondensacja pary wodnej. W przypadku przewożenia odtwarzacza zimą należy odczekać około 2 godzin przed jego użyciem, aż temperatura jednostki osiągnie wartość pokojową.

5. Baterie użyte w tym produkcie zawierają substancje chemiczne szkodliwe dla środowiska. Nie należy wyrzucać baterii razem z innymi odpadkami gospodarstwa domowego. Nie należy wrzucać baterii do ognia. Nie należy dopuszczać do zwarcia ani do przegrzania baterii, ani nie należy ich rozmontowywać.

PRZESTROGA : W przypadku nieprawidłowego włożenia baterii istnieje niebezpieczeństwo wybuchu. Nowe baterie powinny być tego samego typu.

SPIS TREŚCI

01 Sprawdzenie elementów 6

02 Informacje o produkcie 7

Górny panel listwy Soundbar 7

Panel dolny listwy Soundbar 8

03 Użytkowanie pilota 9

Wkładanie baterii przed użyciem pilota (2 baterie typu AAA) 9

Obstuga pilota ____ 9

Używanie ukrytych przycisków (z więcej niż jedną funkcją) 14

Dane wyjściowe dla różnych trybów efektów dźwiękowych 14

Regulacja głośności listwy Soundbar za pomocą pilota telewizora ____ 15

04 Podłączanie listwy Soundbar 16

Podłączanie zasilania 16

05 Korzystanie z przewodowego połączenia z telewizorem 17

Podłączanie urządzenia za pomocą przewodu optycznego ____ 17

06 Korzystanie z bezprzewodowego połączenia z telewizorem 18

Połączenie przez Bluetooth 18

07 Nawiązywanie połączenia z urządzeniem zewnętrznym 20

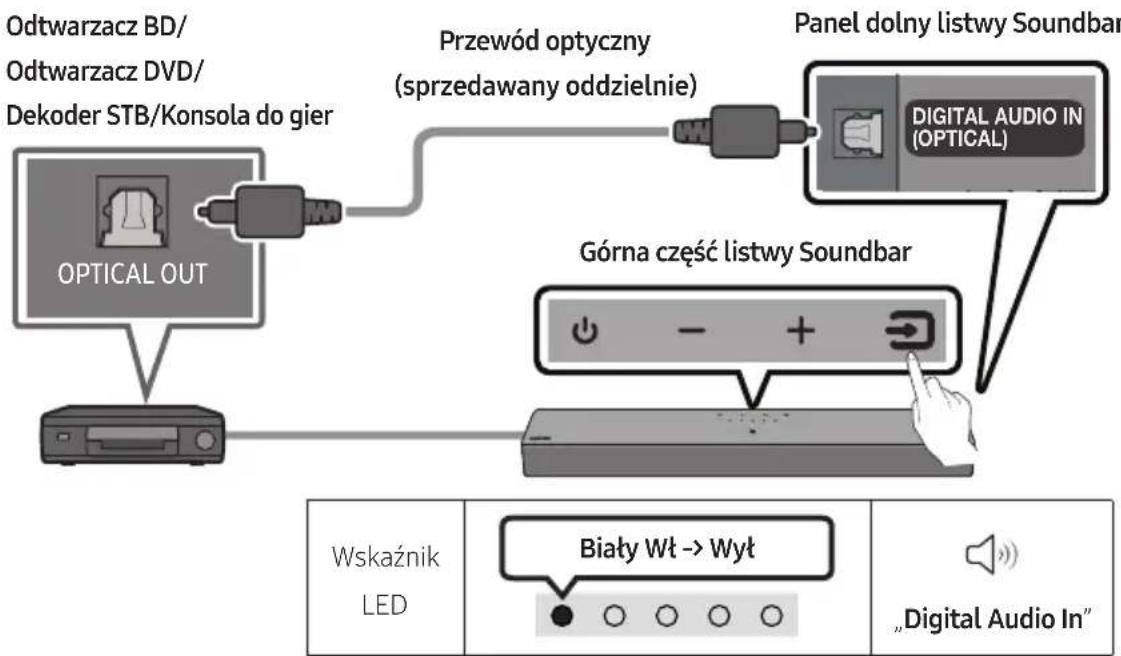

Podłączanie urządzenia za pomocą przewodu optycznego ____ 20

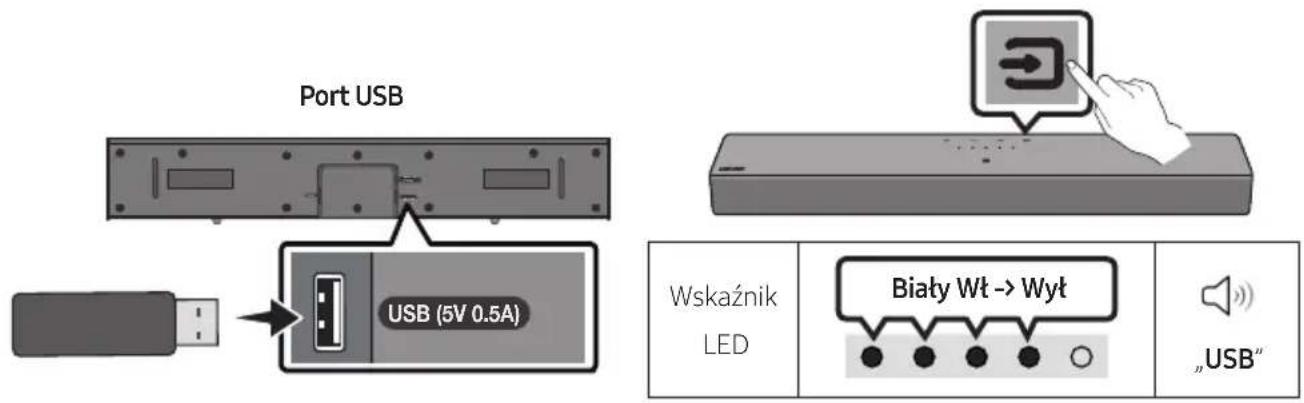

08 Podłączanie Urządzenia Pamięci USB 21
09 Nawiązywanie połączenia z urządzeniem mobilnym 23

Połączenie przez Bluetooth ____ 23

Podłączanie listwy Soundbar do urządzenia mobilnego za pomocą funkcji NFC ____ 26

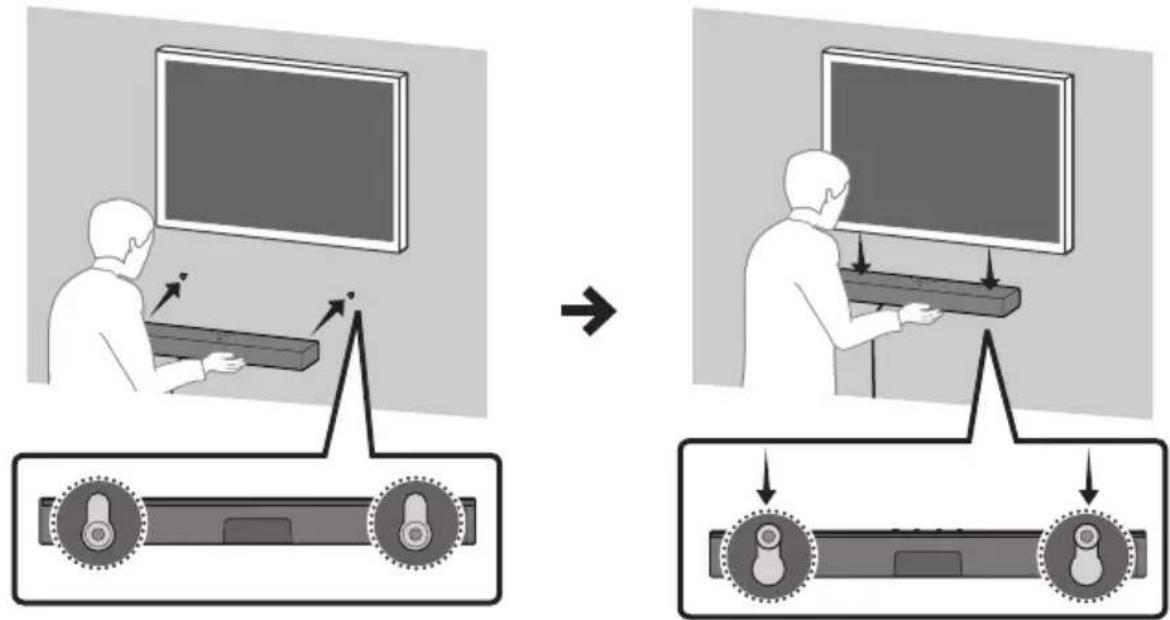

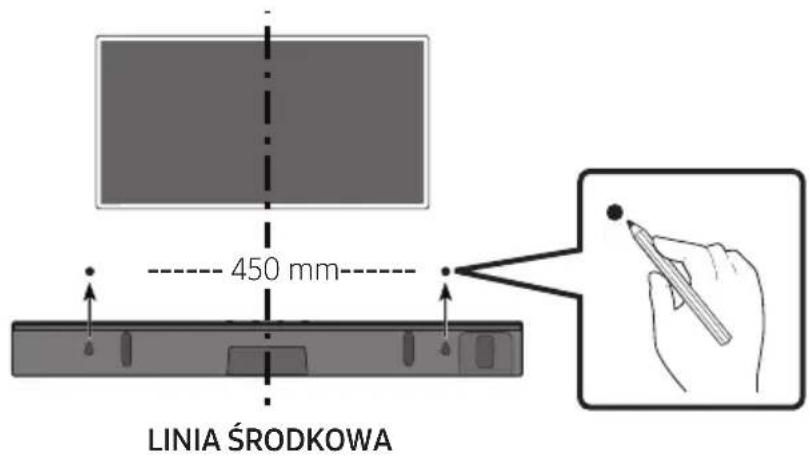

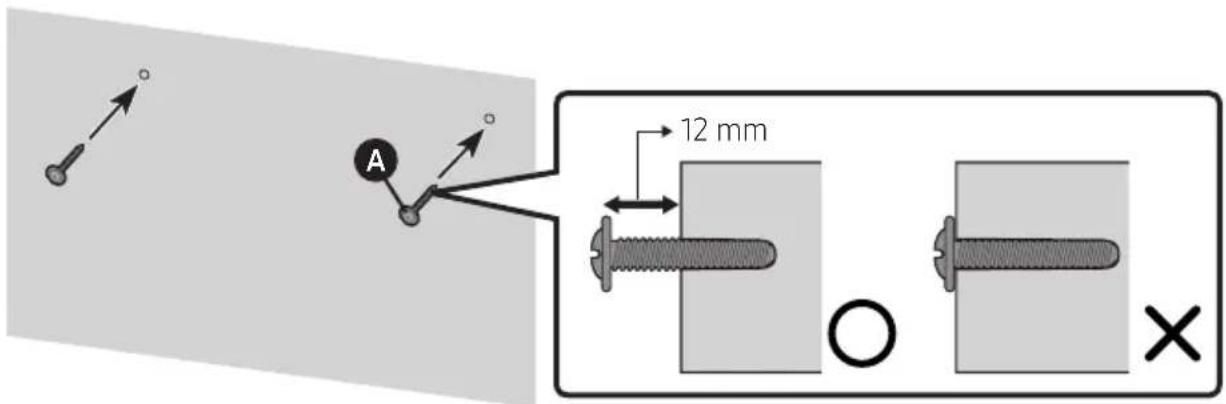

10 Montaż elementu Wspornik do montażu na ścianie (opcja) 27

Środki ostrożności dotyczące instalacji ____ 27

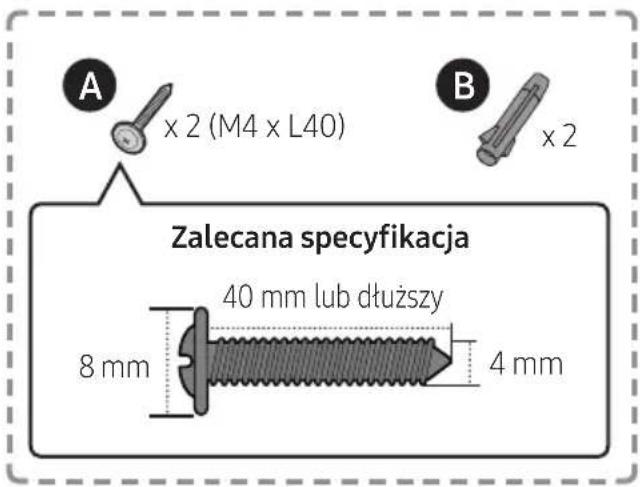

Komponenty montażowe 27

11 Aktualizacja oprogramowania 30

Inicjalizacja ____ 31

12 Rozwiązywanie problemów 32
13 Licencji 33
14 Informacja o Licencji Open Source 34
15 Ważne Informacje Dotyczące Obstugi Serwisowej 34
16 Dane Techniczne i Uwagi 35

Dane techniczne 35

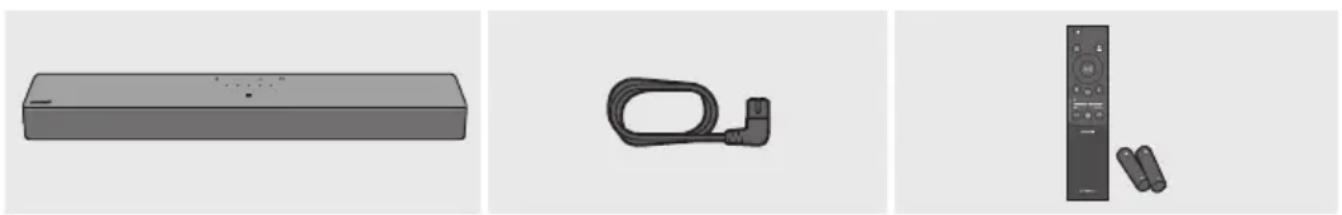

01 SPRAWDZENIE ELEMENTÓW

Urządzenie główne Soundbar Przewód zasilający (Soundbar) Pilot zdalnego sterowania listwy
Soundbar/baterie

• Więcej informacji na temat obstugiwanych źródeł zasilania i zużycia prądu znajduje się na etykiecie umieszczonej na urządzeniu. (Etykieta: dolna część urządzenia głównego Soundbar)
• W celu zakupu dodatkowych podzespołów lub opcjonalnych przewodów należy skontaktować się z centrum serwisowym lub działem obsługi klienta firmy Samsung.
• Konstrukcja i dane techniczne mogą ulec zmianie bez powiadomienia.
• Wygląd akcesoriów może odbiegać od przedstawionego na powyższym rysunku.

02 INFORMACJE O PRODUKCIE

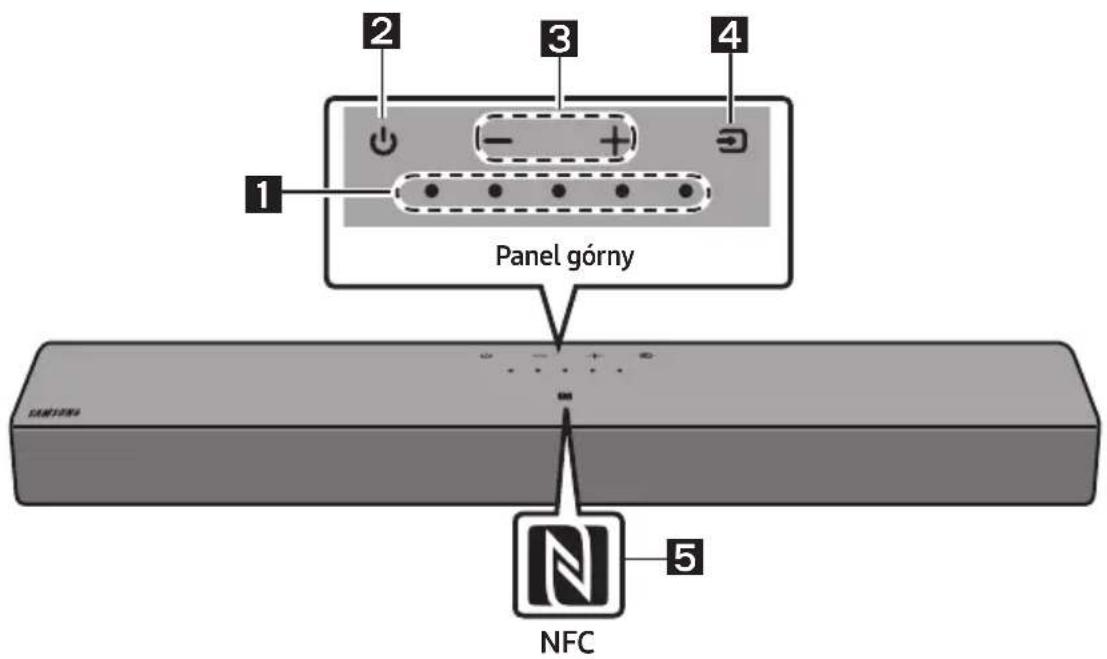

Górny panel listwy Soundbar

1	Wskaźnik LED	Wskaźnik LED miga, świeci lub zmienia kolor w zależności od bieżącego trybu lub stanu listwy Soundbar. Kolor wskaźnika LED i liczba mignięć wskazują aktywny tryb, jak opisano poniżej.Biała LED
		Kolor diody LED zmienia się na Biały, Błękitny, Zielony, Czerwony, Żółty, Pomarańczowy, Purpurowy i Niebieski w zależności od trybu lub statusu.
2	Zasilanie Włącza i wyłącza zasilanie.
3	Głośność Regulacja głośności.
4	Źródło	Naciśnij przycisk (Źródło), aby zmienić tryb. Po każdej zmianie trybu dioda LED świeci na biało, a następnie gaśnie.

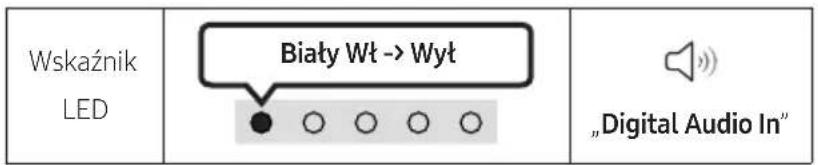

		Wskaźnik LED	Biały Wt -> Wyt Biały	Wt -> Wyt Biały Wt -> Wyt
			„Digital Audio In“	„Bluetooth“	„USB“

5

Logo NFC

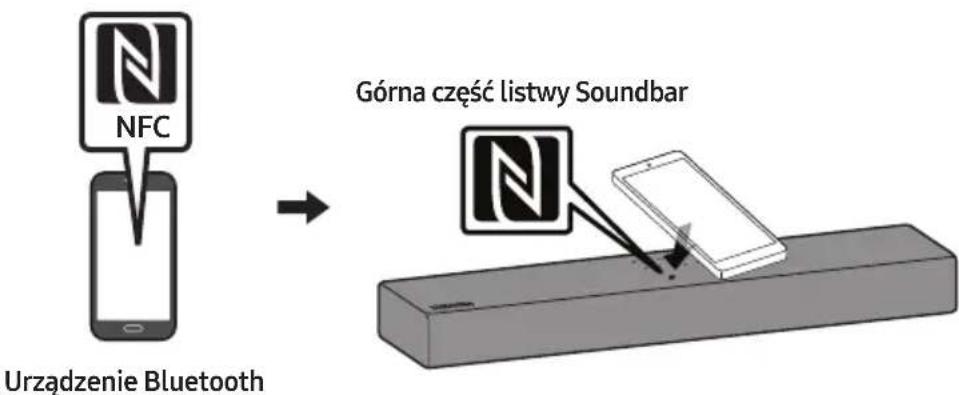

Można aktywować połączenie Bluetooth, umieszczając telefon w obszarze wykrywania NFC listwy Soundbar.

• Po podłączeniu przewodu sieciowego przycisk zasilania zacznie działać po 4–6 sekundach.
• Emisja dźwięku z urządzenia rozpocznie się po 4–5 sekundach od momentu jego włączenia.
• Jeśli dźwięk jest emitowany zarówno z telewizora, jak i z listwy Soundbar, należy przejść do menu Ustawienia telewizora i zmienić opcję głośnika telewizora na Zewnętrzne.

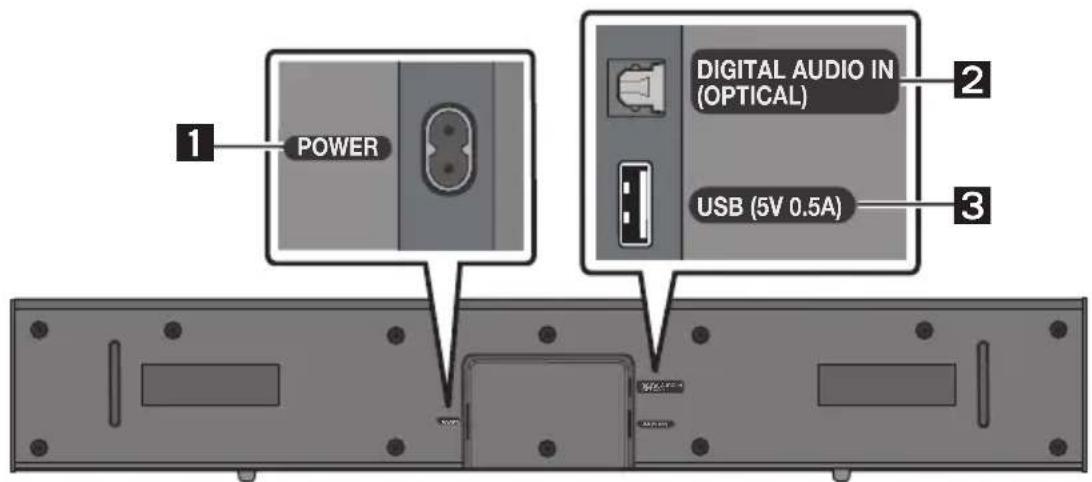

Panel dolny listwy Soundbar

1	POWERPodłącz przewód zasilający głośnika Soundbar.
2	DIGITAL AUDIO IN (OPTICAL)Podłączyć do cyfrowego wyjścia (optycznego) urządzenia zewnętrznego.

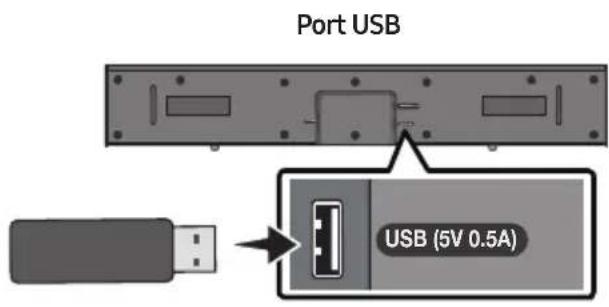

3	USB (5V 0.5A)Można tutaj podłączać urządzenia USB, aby odtwarzać zapisane na nich pliki muzyczne za pomocą listwy Soundbar.

- Nie wolno podłączać tego urządzenia ani innych komponentów do gniazda sieciowego, dopóki wszystkie potączenia między komponentami nie zostaną prawidłowo wykonane.

03 UŻYTKOWANIE PILOTA

Wkładanie baterii przed użyciem pilota (2 baterie typu AAA)

Zsunąć tylną pokrywę w kierunku wskazanym przez strzałkę do momentu jej całkowitego zdjęcia. Włóż 2 baterie AAA (1,5 V) w taki sposób, aby ich biegunowość była prawidłowa. Wsunąć z powrotem tylną pokrywę.

Włącza i wyłącza listwę Soundbar.

• Funkcja Auto Power Down

Urządzenie automatycznie wyłączy się w poniższych sytuacjach:

- W trybie „Digital Audio In” / „Bluetooth” / „USB”, jeśli nie ma sygnału audio przez 18 minut.

2

→ (Źródło)

Nacisnąć, aby wybrać źródło połączone z listwą Soundbar.

3

(Wycisz)

Nacisnąć przycisk (Wycisz), aby wyciszyć dźwięk. Naciśnij go ponownie, aby wyłączyć wyciszenie.

Głośność

Naciśnij przycisk w górę lub w dół, aby wyregulować głośność.

WskaźnikLED

Głośność rośnie

Głośność spada

CH LEVEL

Naciskając przycisk, można wyregulować głośność każdego z głośników.

WskaźnikLED
[ΥD3C]	„Centre Level”

(Kontrola dźwięku)

Naciskając przycisk, możesz ustawić funkcję audio. Żądane ustawienie można dostosować przy użyciu przycisków Góra/Dół. Za każdym razem, gdy zmienia się tryb, kolorowa dioda LED miga na biało.

WskaźnikLED
	„Sync” → „Night mode” → „Voice enhancement”

- Jeśli obraz w telewizorze TV nie jest zsynchronizowany z dźwiękiem emitowanym przez listwę Soundbar, w ustawieniach dźwięku należy wybrać opcję „Sync”, a następnie za pomocą przycisków Góra/Dół dostosować opóźnienie dźwięku w zakresie 0–300 milisekund. (Funkcja niedostępna w trybie „USB” lub „Bluetooth”).

• Opcja „Sync” jest obsługiwana tylko w przypadku niektórych funkcji.
• Tryb „Night mode” jest zoptymalizowany pod kątem oglądania w nocy. Ustawienia są dostosowane tak, aby głośność była niska, ale dialogi pozostawały wyraźne.
• Tryb „Voice enhancement“ ułatwia zrozumienie dialogów w filmach i w telewizji.

EQ 7-pasmowy

Nacisnąć i przytrzymać przycisk (Kontrola dźwięku) przez około 5 sekund, aby wyregulować dźwięk w każdym paśmie częstotliwości. Opcje 150 Hz, 300 Hz, 600 Hz, 1,2 KHz, 2,5 KHz, 5 KHz i 10 KHz można wybierać przyciskami Lewo/Prawo. Dla każdej z nich można wybrać ustawienie od -6 do +6 za pomocą przycisków Góra/Dół. (Należy upewnić się, że tryb dźwięku jest ustawiony na „Standard”.)

EQ 7-pasmowy
Naciśnij i przytrzymaj przycisk (Kontrola dźwięku) na pilocie przez około 5 sekund.		Za pomocą przycisków Lewo/Prawo dostosuj ustawienie między -6 a +6.
	„150Hz”		„150Hz“ → „300Hz“ → „600Hz“ → „1.2kHz“ → „2.5kHz“ → „5kHz“ → „10kHz“

7

Bluetooth PAIR

Ustawić listwę Soundbar w trybie parowania Bluetooth.

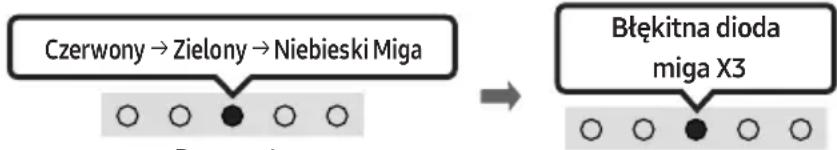

Po naciśnięciu przycisku kolor diody LED zmienia się, jak pokazano poniżej.

- Do zakończenia parowania kolor diody LED zmianie się kolejno w następujący sposób Czerwony → Zielony → Niebieski.

Wskaźnik LED

Czerwony → Zielony → Niebieski MigaParowanie

Błękitna dioda miga X3Połączenie zostało nawiązane

8

Odtwarzanie muzyki można również rozpocząć lub zatrzymać poprzez naciśnięcie przycisku „USB”.

9

Góra/Dół/Lewo/Prawo

Naciśnij przycisk Góra/Dół/Lewo/Prawo, aby wybrać lub ustawić funkcje.

• Powtarzanie
  Aby użyć funkcji powtarzania w trybie „USB”, naciśnij przycisk Góra.
• Zmiana utworu
  Naciśnij przycisk Prawo, aby wybrać następny plik muzyczny. Naciśnij przycisk Lewo, aby wybrać poprzedni plik muzyczny.

10

i (Informacje)

Po naciśnięciu wyświetlone zostaną informacje dla poszczególnych trybów. (Więcej informacji na stronie 7).

11

SOUND MODE

Naciskając przycisk, możesz wybrać żądany tryb audio. Za każdym razem, gdy zmienia się tryb, kolorowa dioda LED miga na biało. (W zależności od modelu telewizora tryb dźwięku może być inny).

WskaźnikLED
	„Surround Sound” → „Standard“

- Surround Sound

Zapewnia szersze pole akustyczne niż ustawienia standardowe.

- Standard

Odtwarzanie oryginalnego dźwięku.

- Bluetooth Power wt./wyt.

Ta funkcja automatycznie włącza listwę Soundbar po otrzymaniu żądania połączenia z wcześniej połączonego telewizora albo urządzenia Bluetooth. Domyślnie ta funkcja jest włączona.

- Naciśnij i przytrzymaj przycisk SOUND MODE przez co najmniej 5 sekund, by wyłączyć funkcję Bluetooth Power.

• DRC (Dynamic Range Control) wt./wyt.

Umożliwia dynamiczne sterowanie brzmieniem dźwięku w standardzie Dolby Digital. Aby włączyć lub wyłączyć funkcję DRC (dynamiczne sterowanie brzmieniem), naciśnij i przytrzymaj przycisk

SOUND MODE przez ponad 5 sekund, gdy głośnik Soundbar jest wyłączony. Gdy włączona jest funkcja DRC, redukowane są głośne dźwięki (dźwięk może być zniekształcony).

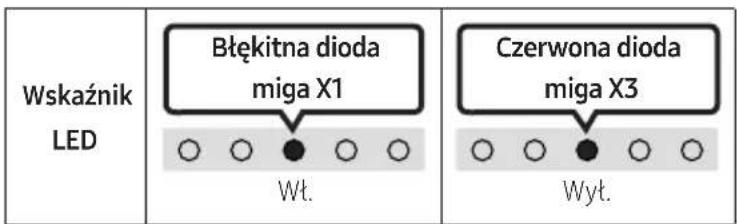

Przycisk SOUND MODE	Wskaźnik LED
	Wt.(ust. domyślne)	Wyt.
DRC wt./wyt. Przetaczanie wt. → wyt.

12

POZIOM WOOFER (BAS)

Naciśnij przycisk w górę lub w dół, aby wyregulować poziom niskich tonów do wartości od -6 do +6. Naciśnij przycisk, aby ustawić poziom głośności głośnika niskotonowego (basu) na 0 (ustawienie domyślne). (subwoofer nie jest w zestawie).

13

TONE CONTROL

Naciskając przycisk, można wyregulować głośność wysokich i niskich tonów. Żądane ustawienie można dostosować przy użyciu przycisków Góra/Dół. (Ta funkcja jest dostępna we wszystkich trybach dźwięku oprócz trybu „Standard”).

WskaźnikLED
	„Treble” → „Bass”

Używanie ukrytych przycisków (z więcej niż jedną funkcją)

Ukryty przycisk		Strona z informacjami
Przycisk na pilocie Funkcja
WOOFER (Góra) Pilot telewizora wt./wyt. Strona 15
Lewo Automatyczne potączenia TV wt./wyt. Strona 19
(HOD3) (Kontrola dźwięku)	EQ 7-pasmowy Strona 11
SOUND MODE	DRC wt./wyt. Strona 12
	Bluetooth Power wt./wyt. Strona 12

Dane wyjściowe dla różnych trybów efektów dźwiękowych

Efekt Wejście Wyjście
Surround Sound	2.0 kan 2.0 kan
	5.1 kan 2.0 kan
Standard	2.0 kan 2.0 kan
	5.1 kan 2.0 kan

Regulacja głośności listwy Soundbar za pomocą pilota telewizora

Głośność listwy Soundbar można regulować za pomocą pilota telewizora.

• Ta funkcja może być używana wyłącznie z pilotami na podczerwień. Piloty Bluetooth (wymagające parowania) nie są obsługiwane.
• W menu telewizora wybrać opcję Zewnętrzne, tak aby dźwięki były emitowane przez głośnik zewnętrzny.
• Funkcja jest obsługiwana przez urządzenia następujących producentów: Samsung, VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA

Pilot telewizora wt./wyt.

1. Wyłączyć listwę Soundbar.
2. Nacisnąć i przytrzymać przycisk WOOFER przez 5 sekund.

Każde naciśnięcie przycisku WOOFER w górę i przytrzymanie go przez 5 sekund powoduje przełączenie trybu w następującej kolejności: „Off-TV Remote” (tryb domyślny), „Samsung-TV Remote”, „All-TV Remote”.

Stan wskaźnika LED zmienia się po każdej zmianie trybu, jak pokazano poniżej.

Przycisk na pilocie Wskaznik LED Stan
		[Pilot telewizora jest wyłączony.
		„Off-TV Remote”(Tryb domyślny)
		[Pilot na podczerwień telewizoraSamsung jest włączony.
		[Pilota na podczerwień telewizorainnej firmy jest włączony.

04 PODŁĄCZANIE LISTWY SOUNDBAR

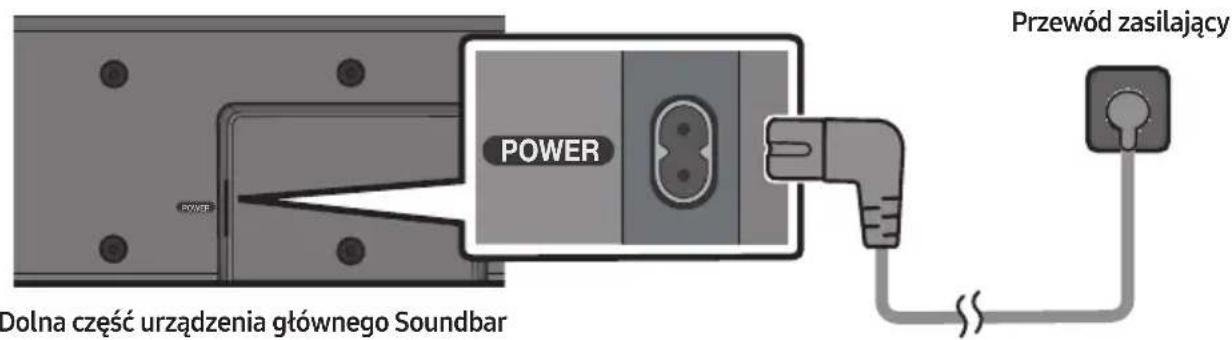

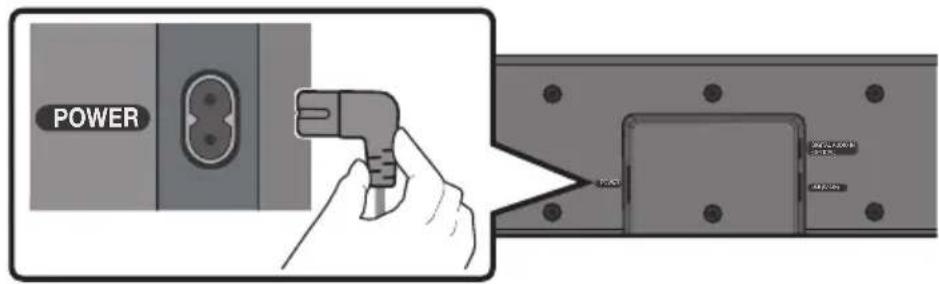

Podłączanie zasilania

Za pomocą elementów zasilających podłącz listwę Soundbar do gniazdka elektrycznego w następującej kolejności:

- Więcej informacji na temat wymaganych źródeł zasilania i zużycia prądu znajduje się na etykiecie umieszczonej na urządzeniu. (Etykieta: dolna część urządzenia głównego Soundbar)

1. Podtaczyć przewód zasilający do listwy Soundbar.
2. Podłączyć przewód zasilający do gniazdka elektrycznego.

UWAGA

- W przypadku odłączenia i ponownego podłączenia przewodu zasilającego, gdy urządzenie jest włączone, listwa Soundbar włączy się automatycznie.

05 KORZYSTANIE Z PRZEWODOWEGO POŁĄCZENIA Z TELEWIZOREM

Podłączanie urządzenia za pomocą przewodu optycznego

Lista kontrolna wstępnego podłączania

- Jeśli używany jest przewód optyczny, a złącza są zakryte, należy zdjąć ostony.

1. Gdy telewizor i listwa Soundbar są wyłączone, podłączyć przewód optyczny (sprzedawany oddzielnie) do portu DIGITAL AUDIO IN (OPTICAL) na listwie Soundbar i do portu wyjściowego OPTICAL w telewizorze, jak pokazano na rysunku.
2. Włączyć listwę Soundbar i telewizor.
3. Nacisnąć przycisk 📄 (Żródło) na panelu górnym albo na pilocie i wybrać tryb „Digital Audio In”.
4. Dźwięk z telewizora jest odtwarzany przez listwę Soundbar.

06 KORZYSTANIE Z BEZPRZEWODOWEGO POŁĄCZENIA Z TELEWIZOREM

Połączenie przez Bluetooth

Jeśli nawiązano połączenie z telewizorem Samsung za pomocą Bluetooth, dźwięk stereo może być odtwarzany bez użycia przewodów.

• Jednocześnie można podłączyć tylko jeden telewizor Samsung.
• Można podłączyć telewizor Samsung, który obsługuje technologię Bluetooth. Sprawdzić dane techniczne telewizora.

Początkowe połączenie

1. Naciśnij przycisk ✝ PAIR na pilocie Soundbar lub naciśnij przycisk ➞ (Źródło) na górnym panelu Soundbar, aby przejść do trybu „Bluetooth”.

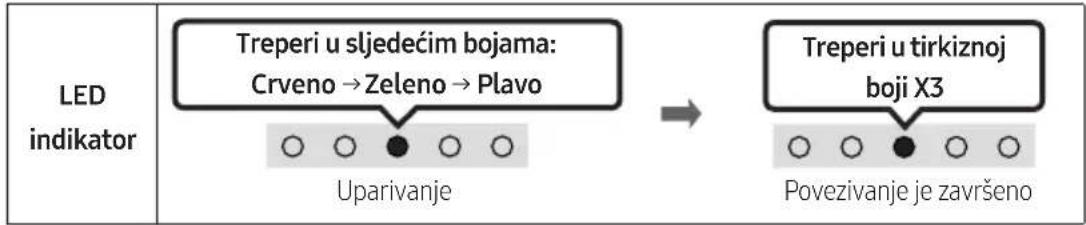

Przycisk parowania Bluetooth Wskaźnik LED
LUBGdy tryb „Bluetooth” jest aktywny	Parowanie Połączenie zostało nawiązaneDo zakończenia parowania kolor diody LED zmianie się kolejno w następujący sposób Czerwony → Zielony → Niebieski.
		„Ready to connect via Bluetooth.”

1. Wybrać tryb Bluetooth na ekranie telewizora Samsung.

(Na przykład Strona główna (☐) → Menu → Ustawienia (☒) → Wszystkie ustawienia (☒) → Dźwięk → Wyjście dźwięku → Lista głośników Bluetooth → [AV]Soundbar C4-Series (Bluetooth))

1. Wybrać urządzenie „[AV]Soundbar C4-Series“ z listy na ekranie telewizora.

Dostępna listwa Soundbar ma oznaczenie „Wymaga sparowania” lub „Sparowany” na liście urządzeń Bluetooth na ekranie telewizora. Aby połączyć telewizor Samsung z listwą Soundbar, należy wybrać komunikat, a następnie nawiązać połączenie.

1. Teraz można odtwarzać dźwięk z telewizora Samsung za pomocą listwy Soundbar.

- Jeśli istnieje dziennik połączeń między listwą Soundbar a telewizorem Samsung, listwa dźwiękowa jest automatycznie podłączana przez zmianę trybu na „Bluetooth”.

Bład połączenia z urządzeniem

• Jeśli istniejąca listwa Soundbar (np. [AV]Soundbar C4-Series) znajduje się na liście głośników telewizora Samsung, należy ją usunąć.
• Następnie powtórzyć kroki 1–3.

Odłączanie listwy Soundbar od telewizora Samsung

Nacisnąć przycisk ➞ (Źródło) na panelu górnym albo na pilocie i wybrać tryb inny niż „Bluetooth”.

- Odłączanie może chwilę potrwać, ponieważ telewizor Samsung musi otrzymać odpowiedź od listwy Soundbar. (Wymagany czas może się różnić w zależności od modelu telewizora Samsung.)

Automatyczne połączenia TV wt./wyt.

Aby wyłączyć funkcję automatycznego łączenia przez Bluetooth listwy Soundbar z telewizorem, przytrzymaj przycisk Lewo na pilocie zdalnego sterowania przez 5 sekund. Listwa Soundbar musi być wtedy w trybie „Bluetooth Ready”. (Przełącz ją z Wł. na Wył.)

Przycisk W lewo	Wskaźnik LED
	Wt.(ust. domyślne)	Wyt.
Bluetooth Ready	Przetączanie wt. → wyt.

Uwagi dotyczące połączenia Bluetooth

• Umieścić nowe urządzenie w odległości 1 m, aby nawiązać połączenie przez Bluetooth.
• Jeśli podczas nawiązywania połączenia z urządzeniem Bluetooth pojawi się monit o wprowadzanie kod PIN, należy wpisać <0000>.
• W trybie gotowości listwa Soundbar automatycznie się wyłącza po upłynięciu 18 minut.
• Listwa Soundbar może nie wyszukiwać urządzeń Bluetooth ani nie nawiązywać z nimi połączenia w poniższych warunkach:

– Jeśli na listwę Soundbar oddziałuje silne pole elektryczne.

– Jeśli kilka urządzeń Bluetooth jest jednocześnie parowanych z listwą Soundbar.
- Jeśli urządzenie Bluetooth jest wyłączone, nie znajduje się w zasięgu lub nie działa prawidłowo.

- Urządzenia elektroniczne mogą powodować zakłócenia sygnału radiowego. Urządzenia generujące fale elektromagnetyczne, takie jak kuchenki mikrofalowe, bezprzewodowe urządzenia LAN itp., nie mogą znajdować się w pobliżu urządzenia głównego Soundbar.

07 NAWIĄZYWANIE POŁĄCZENIA Z URZĄDZENIEM ZEWNETRZNYM

Podłączanie urządzenia za pomocą przewodu optycznego

1. Jeśli urządzenie zewnętrzne i listwa Soundbar są wyłączone, połączyć port DIGITAL AUDIO IN (OPTICAL) na listwie Soundbar oraz OPTICAL port wyjściowy urządzenia zewnętrznego za pomocą kabla optycznego (sprzedawany oddzielnie), jak pokazano na rysunku.
2. Włączyć listwę Soundbar i urządzenie zewnętrzne.
3. Wybrać tryb „Digital Audio In” poprzez naciśnięcie przycisku ➞ (Źródło) na panelu górnym lub na pilocie.
4. Dźwięk z urządzenia zewnętrznego jest wyprowadzany z listwy Soundbar.

08 PODŁĄCZANIE URZĄDZENIA PAMIĘCI USB

System Soundbar może odtwarzać pliki muzyczne znajdujące się na urządzeniach pamięci masowej.

1. Podłączyć urządzenie USB do portu USB na spodzie produktu.

2. Naciśnij przycisk ➞ (Żródło) na panelu górnym albo na pilocie i wybierz tryb „USB”.

3. Za pomocą systemu Soundbar można teraz odtwarzać pliki muzyczne zapisane na urządzeniach pamięci masowej.

- System Soundbar wyłączy się automatycznie (Auto Power Down), jeżeli przez ponad 18 minut nie zostanie podłączone żądne urządzenie USB.

Lista zgodności

Rozszerzenie Kodek	Częstotliwość	próbkowania	Szybkość transmisji
*.mp3 MPEG1 Layer	2 32 kHz ~ 48 kHz 32 ~ 320 kb/s
	MPEG1 Layer3 32 kHz ~ 48 kHz 32 ~ 320 kb/s
	MPEG2 Layer3 16 kHz ~ 24 kHz 8 ~ 160 kb/s
	MPEG2.5 Layer3 8 kHz ~ 12 kHz 8 ~ 160 kb/s
*.wma	WMA7/8/9 32 kHz ~ 48 kHz 32 ~ 320 kb/s
*.aac*.m4a	AAC-LC(MPEG2/MPEG4 tylko dźwięk)	32 kHz ~ 48 kHz 32 ~ 320 kb/s
*.wav	LPCM	32 kHz ~ 192 kHz	1024 ~ 9216 kb/s
*.flac	FLAC	32 kHz ~ 192 kHz	162 ~ 8100 kb/s

• Jeżeli na urządzeniu USB zapisanych jest zbyt wiele folderów (około 200) i plików (około 2000), uzyskanie dostępu do nich i odtworzenie ich przez głośnik Soundbar może zająć trochę czasu.
• Głośnik Soundbar obstuguje urządzenia USB wyłącznie z systemami plików FAT16 (\~2GB), FAT32 (\~2TB) lub NTFS (\~2TB).

09 NAWIĄZYWANIE POŁĄCZENIA Z URZĄDZENIEM MOBILNYM

Połączenie przez Bluetooth

Jeśli nawiązano połączenie z urządzeniem mobilnym za pomocą Bluetooth, dźwięk stereo może być odtwarzany bez użycia przewodów.

- Jeśli sparowane urządzenie Bluetooth zostanie podłączone przy wyłączonej listwie Soundbar, listwa Soundbar włączy się automatycznie.

Urządzenie mobilne

Początkowe połączenie

- W przypadku nawiązywania połączenia z nowym urządzeniem Bluetooth należy upewnić się, że urządzenie znajduje się w odległości 1 m.

1. Naciśnij przycisk ✝ PAIR na pilocie Soundbar lub naciśnij przycisk 📄 (Źródło) na górnym panelu Soundbar, aby przejść do trybu „Bluetooth”.

Przycisk parowania Bluetooth Wskaźnik LED
LUBGdy tryb „Bluetooth” jest aktywny	→ Parowanie Połączenie zostało nawiązaneDo zakończenia parowania kolor diody LED zmianie się kolejno w następujący sposób Czerwony → Zielony → Niebieski.
		„Ready to connect via Bluetooth.”

1. W urządzeniu wybrać „[AV]Samsung Soundbar C4-Series” z wyświetlanej listy.
2. Odtwarzać pliki muzyczne z urządzenia podłączonego przez Bluetooth za pomocą listwy Soundbar.

Jeśli urządzenie nie nawiąże potączenia

• Jeśli istniejąca listwa Soundbar (np. „[AV]Samsung Soundbar C4-Series“) znajduje się na liście głośników urządzenia mobilnego, należy ją usunąć.
• Następnie powtórzyć kroki 1 i 2.

Uwagi dotyczące połączenia Bluetooth

• Umieścić nowe urządzenie w odległości 1 m, aby nawiązać połączenie przez Bluetooth.
• Jeśli podczas nawiązywania połączenia z urządzeniem Bluetooth pojawi się monit o wprowadzanie kod PIN, należy wpisać <0000>.
• W trybie gotowości listwa Soundbar automatycznie się wyłącza po upłynięciu 18 minut.
• Listwa Soundbar może nie wyszukiwać urządzeń Bluetooth ani nie nawiązywać z nimi połączenia w poniższych warunkach:

– Jeśli na listwę Soundbar oddziałuje silne pole elektryczne.

– Jeśli kilka urządzeń Bluetooth jest jednocześnie parowanych z listwą Soundbar.
- Jeśli urządzenie Bluetooth jest wyłączone, nie znajduje się w zasięgu lub nie działa prawidłowo.

- Urządzenia elektroniczne mogą powodować zakłócenia sygnału radiowego. Urządzenia generujące fale elektromagnetyczne, takie jak kuchenki mikrofalowe, bezprzewodowe urządzenia LAN itp., nie mogą znajdować się w pobliżu urządzenia głównego Soundbar.

- Listwa Soundbar obstuguje dane SBC (44,1 kHz, 48 kHz).

• Połączenia należy nawiązywać wyłącznie z urządzeniami Bluetooth, które obsługują funkcję A2DP (AV).
• Listwy Soundbar nie można połączyć z urządzeniem Bluetooth, które obsługuje wyłącznie funkcję zestawu głośnomówiącego HF (Hands Free).
• Podczas łączenia listwy Soundbar z urządzeniem Bluetooth oba urządzenia należy umieścić jak najbliżej siebie.
• Im dalej listwa Soundbar i urządzenie Bluetooth będą od siebie oddalone, tym niższa będzie jakości dźwięku. Połączenie Bluetooth może zostać przerwane, gdy urządzenia znajdą się poza swoim zasięgiem.
• Połączenie Bluetooth może nie działać zgodnie z założeniami w obszarach o słabym odbiorze.
• Urządzenie Bluetooth może emitować hałas lub działać wadliwie w następujących warunkach:

– Gdy ciało styka się z przekaźnikiem sygnału w urządzeniu Bluetooth lub listwie Soundbar.
- W narożnikach pomieszczenia lub gdy w pobliżu znajduje się przeszkoda, np. ściana lub przegroda, mogąca powodować zmiany pola elektrycznego.
- W przypadku narażenia na zakłócenia radiowe pochodzące od innych produktów działających w tym samym zakresie częstotliwości, takich jak sprzęt medyczny, kuchenki mikrofalowe i bezprzewodowe urządzenia LAN.
- Takie przeszkody, jak drzwi i ściany, mogą nadal wpływać na jakość dźwięku, nawet gdy urządzenia znajdują się w efektywnym zasięgu.

- Należy pamiętać, że podczas korzystania z funkcji Bluetooth nie można sparować listwy Soundbar z innymi urządzeniami Bluetooth.

- To urządzenie bezprzewodowe może powodować zakłócenia elektryczne podczas pracy.

Bluetooth Power wt./wyt.

Jeżeli uprzednio sparowane urządzenie Bluetooth spróbuje się połączyć z listwą Soundbar, kiedy funkcja Bluetooth Power jest włączona, a listwa Soundbar jest wyłączona, wówczas listwa Soundbar automatycznie się włączy.

1. Naciśnij i przytrzymaj przycisk SOUND MODE na pilocie przez co najmniej 5 sekund, gdy listwa Soundbar jest włączona.
2. Wielokolorowa kontrolka LED na głośniku Soundbar miga na „Niebiesko”.

Przycisk SOUND MODE	Wskaźnik LED
	Wt.(ust. domyślne)	Wył.
Bluetooth Power wt./wyt.	Przetączanie wt. → wyt.

Odłączanie urządzenia Bluetooth od listwy Soundbar

Urządzenia Bluetooth można odłączyć od systemu Soundbar. Aby zapoznać się z instrukcją, należy przeczytać podręcznik użytkownika urządzenia Bluetooth.

• System Soundbar zostanie odłączony.
• Jeśli listwa Soundbar nie jest połączona z urządzeniem Bluetooth, wielokolorowy wskaźnik LED na listwie Soundbar zamiga trzy razy na „Czerwono”.

Odlączanie systemu Soundbar od urządzenia Bluetooth

Nacisnąć przycisk 📄 (Źródło) na panelu górnym albo na pilocie i wybrać tryb inny niż „Bluetooth”.

- Odłączanie może trochę potrwać, gdyż urządzenie Bluetooth musi otrzymać odpowiedź od urządzenia Soundbar. (Czas odłączania może się różnić w zależności od urządzenia Bluetooth).

Podłączanie listwy Soundbar do urządzenia mobilnego za pomocą funkcji NFC

Umieść urządzenie mobilne w obszarze wykrywania NFC na górze listwy Soundbar.

UWAGI

• Upewnij się, że urządzenie mobilne ma włączoną funkcję NFC, a ekran jest aktywny.
• Połączenie Bluetooth jest niedostępne, gdy NFC urządzenia mobilnego jest w trybie emulacji karty.
• Jeśli podczas podłączania urządzenia Bluetooth wyświetli się żądanie wprowadzenia kodu PIN, wprowadź <0000>.

- System Soundbar wyłącza sie automatycznie po 18 minutach w stanie gotowości.

- System Soundbar może nieprawidłowo wykonać operację wyszukiwania lub połączenia Bluetooth w następujących przypadkach:

– Jeżeli wokół systemu Soundbar występuje silne pole elektryczne.

– Jeżeli kilka urządzeń Bluetooth jest jednocześnie skojarzonych z systemem Soundbar.
- Jeżeli urządzenie Bluetooth jest wyłączone, nie znajduje się na odpowiednim miejscu lub działa nieprawidłowo.

- Urządzenia elektroniczne mogą powodować zakłócenia sygnału radiowego. Urządzenia generujące fale elektromagnetyczne, takie jak kuchenki mikrofalowe, bezprzewodowe urządzenia LAN itp., nie mogą znajdować się w pobliżu urządzenia głównego Soundbar.

- Zestaw Soundbar obstuguje dane SBC (44.1 kHz, 48 kHz).

- Należy podłącać tylko urządzenia Bluetooth obstugujące funkcje A2DP (AV).

- Nie można podłącać zestawu Soundbar do urządzenia Bluetooth, obsługującego tylko funkcję HF (Hands Free).

- Po skojarzeniu listwy Soundbar z urządzeniem Bluetooth wybranie opcji „[AV]Samsung Soundbar C4-Series“ z listy zeskanowanych urządzeń spowoduje automatyczne przełączenie listwy Soundbar w tryb „Bluetooth”.

- Dostępne wtedy, gdy zestaw Soundbar znajduje się na liście urządzeń połączonych z urządzeniem Bluetooth. (Urzadzenie Bluetooth i zestaw Soundbar muszą być wcześniej co najmniej raz połączone).

- Nie można sparować zestawu Soundbar z innym urządzeniem Bluetooth, jeśli jest ono już w trybie Bluetooth i jest sparowane z urządzeniem Bluetooth.

10 MONTAŻ ELEMENTU WSPORNIK DO MONTAŻU NA ŚCIANIE (OPCJA)

Środki ostrożności dotyczące instalacji

• Montować wyłącznie na ścianach pionowych.
• Nie należy montować w miejscu o wysokiej temperaturze i/lub wilgotności.
• Sprawdzić, czy ściana jest odpowiednio wytrzymała, aby utrzymać ciężar urządzenia. Jeśli nie, wzmocnić ją lub wybrać inne miejsce montażu.
• Należy kupić i stosować śruby lub kołki rozporowe odpowiednie do rodzaju wybranej ściany (płyta kartonowo-gipsowa, płyta metalowa, drewno itp.). Jeśli to możliwe, śruby należy mocować do słupów konstrukcji szkieletowej ściany.
• Kupić śruby mocujące odpowiednie do rodzaju i grubości ściany, na której ma zostać zawieszona listwa Soundbar.

- Średnica: M4

– Długość: zalecane L 40 mm lub dłuższe.

- Podłączyć przewody od jednostki do urządzeń zewnętrznych przed zamontowaniem listwy Soundbar na ścianie.

- Przed montażem upewnij się, że jednostka jest wyłączona i odłączona do źródła zasilania. W przeciwnym razie istnieje ryzyko porażenia elektrycznego.

Komponenty montażowe

Montaż na ścianach betonowych (sprzedawany oddzielnie)

UWAGA

– Montaż na innych rodzajach ścian wymaga zastosowania innego rodzaju śrub.

1.

UWAGI

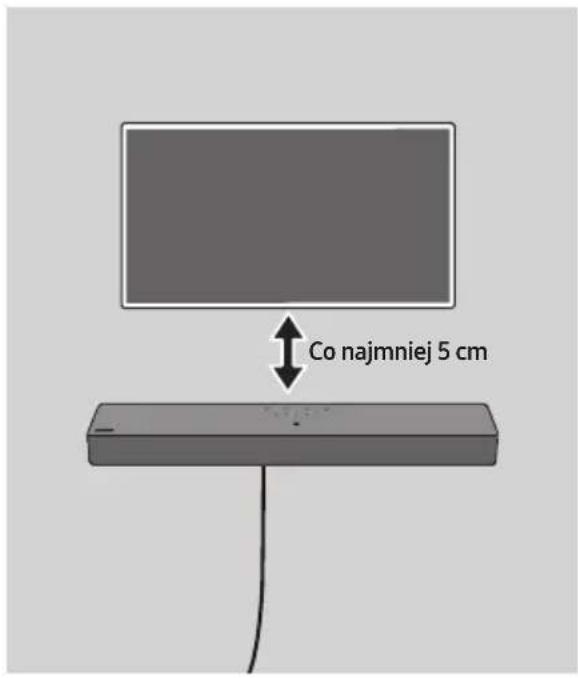

– Jeżeli Twój telewizor jest zamontowany na ścianie, zamontuj listwę Soundbar w odległości 5 cm lub większej pod telewizorem. – Za pomocą otówka zaznacz położenie otworów.

2.

WAŻNA UWAGA

- Przedstawiony tutaj sposób montażu odnosi się do ścian BETONOWYCH. Sposób montażu zależy do rodzaju ściany. W przypadku montażu na ścianie kartonowo-gipsowej stanowczo zalecamy zastosowanie zabezpieczających wkrętów i kołków rozporowych.

3.

4.

5.

– Wsporniki do montażu ściennego są wbudowane w tylną część listwy Soundbar.

PRZESTROGA

– Dociśnij listwę Soundbar w dół z odpowiednią siłą, aby zamocować ją do ściany. Jeżeli listwa Soundbar nie zostanie mocno zamontowane do ściany, może dojść do jej przypadkowego odłączenie i obrażeń ciała.
– Nie uderzać ani nie obijać listwy Soundbar (zwłaszcza od dołu). Uderzenie może spowodować odłączenie listwy Soundbar od ściany i doprowadzić do obrażeń ciała.

11 AKTUALIZACJA OPROGRAMOWANIA

Ważne: Po aktualizacji zachowaj oryginalne Ustawienia.

1. Podłącz pamięć USB do portu USB na komputerze.
   Ważne: Upewnij się, że na pamięci USB nie ma żadnych plików muzycznych. Może to spowodować niepowodzenie aktualizacji oprogramowania układowego.
2. Przejdź na stronę (samsung.com) → wybierz opcję Wprowadź numer modelu, a następnie nazwę modelu głośnika Soundbar. Wybierz instrukcje obsługi i materiały do pobrania, a następnie pobierz plik najnowszej wersji oprogramowania.
3. Zapisz pobrane oprogramowanie na pamięci USB i wybierz opcję „Wypakuj tutaj”, aby rozpakować folder.

4. Wyłącz listwę Soundbar i podłącz pamięć USB zawierającą aktualizację oprogramowania do portu USB.

5. Podłącz USB do głośnika Soundbar i przełącz na źródło USB. Aktualizacja oprogramowania rozpocznie się automatycznie i zakończy w ciągu 2 minut. W trakcie aktualizacji cyklicznie zacznie migać 5 kontrolek LED. Potem wszystkie 5 kontrolek LED zaświeci na jasnobiały kolor, a potem znów zacznie cyklicznie migać. Po zakończeniu aktualizacji niebieska kontrolka zamiga 3 razy, a głośnik Soundbar automatycznie uruchomi się ponownie.

- Produkt korzysta z funkcji DUAL BOOT. Jeśli aktualizacja oprogramowania sprzętowego nie powiedzie się, można je zaktualizować ponownie.

Jeśli diody LED nie migają sekwencyjnie

1. Wyłącz listwę Soundbar, odłącz urządzenie USB zawierające aktualizację oprogramowania i podłącz je ponownie do portu USB listwy Soundbar.

2. Odłącz przewód zasilający listwy Soundbar, ponownie go podłącz, a następnie włącz listwę Soundbar.

UWAGI

- Aktualizacja oprogramowania może nie działać prawidłowo, jeśli na urządzeniu USB są zapisane pliki dźwiękowe obstugiwane przez listwę Soundbar.

- Nie odłączaj zasilania ani nie wyjmuj urządzenia USB podczas aktualizacji. Po zakończeniu aktualizacji oprogramowania urządzenie główne zostanie automatycznie wyłączone.

- Po aktualizacji zachowaj oryginalne Ustawienia (w tym głośność, pole akustyczne itp.).

- Po zakończeniu aktualizacji oprogramowania wbudowanego, głośnik Soundbar automatycznie się włączy i pojawi się interfejs głosowy. Jeśli aktualizacja oprogramowania się nie powiedzie, sprawdź czy pamięć USB nie jest uszkodzona.

- Użytkownicy systemu Mac OS powinni korzystać z urządzeń USB w formacie MS-DOS (FAT).

- Opcja aktualizacji oprogramowania przez USB może być niedostępna, zależnie od producenta urządzenia USB.

Inicjalizacja

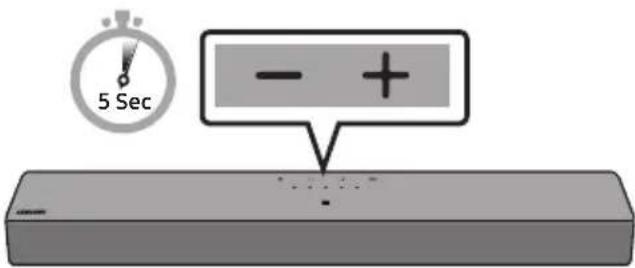

Gdy listwa Soundbar jest włączona, jednocześnie nacisnąć i przytrzymać przyciski – + (Głośność) na panelu przez co najmniej 5 sekund.

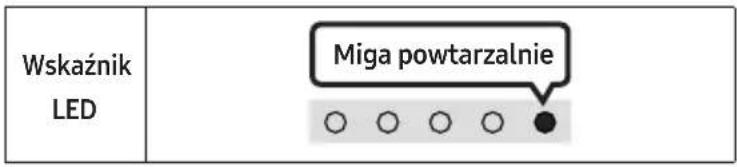

Wyświetlacz LED zmienia się, jak pokazano poniżej, a następnie głośnik Soundbar jest resetowany.

PRZESTROGA

- Wszystkie ustawienia głośnika soundbar są resetowane. Należy to zrobić tylko wtedy, gdy wymagane jest resetowanie.

12 ROZWIĄZYWANIE PROBLEMÓW

Przed oddaniem urządzenia do serwisu warto zapoznać się z poniższymi informacjami.

Głośnik Soundbar się nie włącza.

→Sprawdzić, czy przewód zasilający listwy Soundbar jest prawidłowo podłączony do gniazdka elektrycznego.

Głośnik Soundbar działa nierówno.

→Po odłączeniu przewodu zasilającego podłączyć go ponownie.
→Włącz urządzenie zewnętrzne i spróbuj ponownie.
→W przypadku braku sygnału listwa Soundbar wyłącza się automatycznie po upłynięciu określonego czasu. Włączyć zasilanie. (Patrz strona 9.)

Pilot nie działa.

→Skieruj pilota prosto w stronę głośnika Soundbar.
→Wymienić baterie na nowe.

Głośnik Soundbar nie odtwarza żadnego dźwięku.

→Poziom głośności listwy Soundbar jest zbyt niski lub urządzenie jest wyciszone. Dostosować poziom głośności.
→Jeśli podłączono urządzenie zewnętrzne (dekoder STB, urządzenie Bluetooth, urządzenie mobilne itd.), dostosować poziom głośności urządzenia zewnętrznego.
→Aby odtwarzać dźwięk z telewizora, wybrać listwę Soundbar. (Telewizor Samsung: Strona główna (ption) → Menu → Ustawienia (option) Wszystkie ustawienia (option) → Dźwięk → Wyjście dźwięku → Wybierz listwę Soundbar)
→ Połączenie przewodowe z głośnikiem Soundbar może być luźne. Odłączyć przewód i podłączyć go ponownie.
→Odtączyć całkowicie przewód zasilający, podłączyć go ponownie i włączyć zasilanie.
→ Zainicjować produkt i spróbować ponownie. (Patrz strona 31.)

Gtośnik Soundbar nie łączy się za pomocą Bluetooth.

→W przypadku nawiązywania połączenia z nowym urządzeniem przejść do trybu parowania Bluetooth. (Nacisnąć przycisk
*PAIR na pilocie lub nacisnąć i przytrzymać przycisk 📄 (Źródło) na panelu przez co najmniej 5 sekund.)
→Jeśli listwa Soundbar jest podłączona do innego urządzenia, w celu zmiany połączenia należy najpierw odłączyć to urządzenie.
→Na urządzeniu do podłączenia ponownie nawiązać połączenie po wyczyszczeniu listy głośników Bluetooth. (Telewizor Samsung: Strona główna ( → Menu → Ustawienia ( → Wszystkie ustawienia ( ) Dźwięk → Wyjście dźwięku → Lista głośników Bluetooth)
→Wyjąć i ponownie podłączyć wtyczkę zasilającą, a następnie ponowić próbę.
→ Zainicjować produkt i spróbować ponownie. (Patrz strona 31.)

Dźwięk zanika podczas połączenia za pomocą Bluetooth.

→Jeśli urządzenie połączone za pomocą Bluetooth znajdzie się zbyt daleko od głośnika Soundbar, może wystąpić zanikanie dźwięku. Umieść urządzenie bliżej głośnika Soundbar.
→ Jeśli część ciała użytkownika ma kontakt z urządzeniem Bluetooth lub produkt został umieszczony na metalowym elemencie umeblowania, może wystąpić zanikanie dźwięku. Sprawdź miejsce montażu i warunki użytkowania.

Głośnik Soundbar nie włącza się automatycznie razem z telewizorem.

→W przypadku wyłączenia głośnika Soundbar podczas oglądania telewizora synchronizacja zasilania z telewizorem zostanie dezaktywowana. Wyłącz telewizor i głośnik Soundbar za pomocą pilota.

13 LICENCJI

Dolby AUDIO

W przypadku wątpliwości i pytań dotyczących rozwiązań open source należy się skontaktować z zespołem Samsung Open Source (http://opensource.samsung.com)

15 WAŻNE INFORMACJE DOTYCZĄCE OBSŁUGI SERWISOWEJ

• Rysunki i ilustracje znajdujące się w tej instrukcji obsługi służą wyłącznie jako źródło informacji i mogą różnić się od rzeczywistego wyglądu produktu.
• I stnieje możliwość nałożenia opłaty administracyjnej w przypadku gdy:

(a) zostanie wezwany technik, a w urządzeniu nie zostanie stwierdzona żadna wada (tj. w przypadku, gdy użytkownik nie przeczyta niniejszej instrukcji).

(b) urządzenie zostanie przyniesione do punktu napraw, a w urządzeniu nie zostanie stwierdzona żadna wada (tj. w przypadku, gdy użytkownik nie przeczyta niniejszej instrukcji).

- Użytkownik zostanie poinformowany o wysokości takiej opłaty administracyjnej przed wykonaniem jakiejkolwiek naprawy lub wizytą technika na miejscu.

16 DANE TECHNICZNE I UWAGI

Dane techniczne

Nazwa modelu HW-C400
USB 5V/0,5A
Waga 2,0 kg
Wymiary (szer. x wys. x głęb.) 641,0 x 66,5 x 107,0 mm
Zakres temperatur roboczych +5°C do +35°C
Zakres wilgotności roboczej 10 % ~ 75 %
WZMACNIACZZnamionowa moc wyjściowa	20W x 2
Obstugiwane formaty odtwarzania	LPCM 2ch, Dolby AudioTM(Obstuga Dolby® Digital), DTS

Całkowity pobór mocy w trybie czuwania (W) 0,5W
BluetoothMetoda dezaktywacji portu	Naciśnij i przytrzymaj przyciskSOUND MODEprzez co najmniej 5 sekund, by wyłączyć funkcję Bluetooth Power.

UWAGI

• Samsung Electronics Co., Ltd. zastrzega sobie prawo do zmiany danych technicznych bez uprzedzenia.

• Wagę i wymiary podano w przybliżeniu.

• Niniejszym firma Samsung Electronics zaświadcza, że to urządzenie radiowe jest zgodne z zapisami Dyrektywy 2014/53/EU i innymi odpowiadającymi wymogami prawnymi obowiązującymi w Wielkiej Brytanii. Pełny tekst Deklaracji Zgodności można przeczytać na stronie http://www.samsung.com. W tym celu należy kliknąć opcję Wsparcie i wprowadzić nazwę produktu. Urządzenia można używać we wszystkich państwach UE i w Wielkiej Brytanii.
  • MOC WYJŚCIOWA URZĄDZENIA BEZPRZEWODOWEGO

Maks. moc nadajnika RF

100mW dla 2,4GHz - 2,4835GHz

[Sposób poprawnego usuwania baterii, w które wyposażony jest niniejszy produkt]

(Dotyczy krajów, w których stosuje się systemy segregacji odpadów)

Niniejsze oznaczenie na baterii, instrukcji obsługi lub opakowaniu oznacza, że po upływie okresu użytkowania baterie, w które wyposażony był dany produkt, nie mogą zostać usunięte wraz z innymi odpadami pochodzącymi z gospodarstw domowych. Przy zastosowaniu takiego oznaczenia symbole chemiczne (Hg, Cd lub Pb) wskazują, że dana bateria zawiera rtęć, kadm lub ołów w ilości przewyższającej poziomy odniesienia opisane w dyrektywie WE 2006/66.

Jeśli baterie nie zostaną poprawnie zutylizowane, substancje te mogą powodować zagrożenie dla zdrowia ludzkiego lub środowiska naturalnego.

Prawidłowe usuwanie produktu

(zużyty sprzęt elektryczny & elektroniczny)

(Dotyczy krajów, w których stosuje się systemy segregacji odpadów)

To oznaczenie umieszczone na produkcie, akcesoriach lub dokumentacji oznacza, że po zakończeniu eksploatacji nie należy tego produktu ani jego akcesoriów (np. ładowarki, zestawu słuchawkowego, przewodu USB) wyrzucać wraz ze zwykłymi odpadami gospodarstwa domowego. Aby uniknąć szkodliwego wpływu na środowisko naturalne i zdrowie ludzi wskutek niekontrolowanego usuwania odpadów, prosimy o oddzielenie tych przedmiotów od odpadów innego typu oraz o odpowiedzialny recykling i praktykowanie ponownego wykorzystania materiałów.

W celu uzyskania informacji na temat miejsca i sposobu bezpiecznego dla środowiska recyklingu tych przedmiotów, użytkownicy w gospodarstwach domowych powinni skontaktować się z punktem sprzedaży detalicznej, w którym dokonali zakupu produktu, lub z organem władz lokalnych.

Użytkownicy w firmach powinni skontaktować się ze swoim dostawcą i sprawdzić warunki umowy zakupu.

Produktu ani jego akcesoriów nie należy usuwać razem z innymi odpadami komercyjnymi.

Informacje na temat działań proekologicznych firmy Samsung oraz przepisów dotyczących poszczególnych produktów, np. rozporządzenia REACH, WEEE, norm dla baterii, można znaleźć na stronie:

Kontrolka LED
	„Centre Level”

6

(Ovládání zvuku)

BEZPEČNOSTNÉ OPATRENIA

IndikátorLED
	„Centre Level”

(Ovládanie zvuku)

- „Digital Audio In” / „Bluetooth” / „USB” módban, ha 18 percig nincs hangjelzés.

2

→ (Forrás)

LEDjelzőfény
	„Sync” → „Night mode” → „Voice enhancement”

LED jelzőfény
	„Surround Sound” → „Standard”

- Surround Sound

LED indikator
	„Centre Level”

(Upravljanje zvukom)

LED indicator	Treperi u bijeloj boji X1○ ○ ● ○ ○
	„Sync” → „Night mode” → „Voice enhancement”

• Ako video na televizoru i audio iz sustava Soundbar nisu sinkronizirani, u opciji Upravljanje zvukom odaberite „Sync“, a zatim namjestite odgodu zvuka između 0\~300 milisekundi s pomoću gumba Gore/Dolje. (Nije dostupno u načinu „USB“ ili „Bluetooth“.)
• „Sync“ je podržano samo na nekim funkcijama.
  „Night mode" optimiziran je za gledanje noću, s obzirom na to da su postavke prilagođene za smanjenje glasnoće uz zadržavanje jasnoće dijaloga.
• „Voice enhancement“ olakšava slušanje govora u filmovima i na TV-u.

	7 Pojas EQ
	Pritisnite i zadržite gumb (Upravljanje zvukom) oko 5 sekundi.	Pomoću gumba Lijevo/Desno svaki od njih se može podesiti na postavku od -6 do+6.
	„150Hz”	„150Hz” → „300Hz” → „600Hz” → „1.2kHz” → „2.5kHz” → „5kHz” → „10kHz”
7	Bluetooth PAIRPrebacite Soundbar sustav na način rada za uparivanje Bluetooth uređaja.Kad pritisnete gumb, LED zaslon mijenja se kao što je prikazano u nastavku.Dok se uparivanje ne završi, višebojna LED lampica naizmjenice se mijenja u Crveno → Zeleno → Plavo.
8	►II (Reprodukcija/Pauza)Pritiskom tog gumba možete reproducirati ili pauzirati glazbu u načinu rada „USB”.
9	Gore/Dolje/Lijevo/DesnoPritisnite Gore/Dolje/Lijevo/Desno na gumbu kako biste odabrali ili postavili funkcije.PonavljanjeZa uporabu funkcije Ponavljanje u načinu „USB” pritisnite gumb Gore.Preskakanje glazbePritisnite gumb Desno za odabir sljedeće glazbene datoteke. Pritisnite gumb Lijevo za odabir prethodne glazbene datoteke.
10	i (Informacije)Pritisnite gumb kako biste prikazali informacije o trenutačnoj funkciji. (Pogledajte stranicu 7.)

11

SOUND MODE

LED indikator
	„Treble” → „Bass”

Korišćenje skrivenih dugmadi (dugmadi sa više funkcija)

Šviesos diodo indikatorius
	„Centre Level”

6

(Garso valdymas)
