Produkttyp	Soundbar
Modell	Samsung HW-T560
Total uteffekt	360 W
Antal kanaler	2.1
Trådlös subwoofer	Ingår
Bluetooth-version	4.2
HDMI-ingång/utgång	1 / 1 (med ARC)
Optisk ingång	1
USB-port	Ja (för firmware-uppdatering)
Surroundljudsteknik	Dolby Audio, DTS Virtual:X
Ljudlägen	Standard, Surround, Spel, Natt, Adaptiv
Mått (endast soundbar)	35,4 x 2,2 x 3,3 tum (B x H x D)
Mått (subwoofer)	6,8 x 13,7 x 11,1 tum
Vikt (soundbar)	4,3 lb
Vikt (subwoofer)	10,1 lb
Strömförbrukning (soundbar)	25 W (standby < 0,5 W)
Strömförsörjning	AC 100-240V, 50/60Hz
Fjärrkontroll	Ingår (batterier ingår inte)
Väggmonterbar	Ja (fäste ingår)
Rengöringsinstruktioner	Torka med en mjuk, torr trasa. Undvik vätskor.
Säkerhetscertifieringar	CE, FCC, UL
Tillgänglighet av reservdelar	Fjärrkontroll, strömkabel, väggfäste (kontakta Samsung)
Reparationsindex	5,5 / 10
Garanti	1 års begränsad

Vanliga frågor - HW-T560 SAMSUNG

Hur ansluter jag soundbar till min TV?

Använd HDMI-kabeln (medföljer) för att ansluta HDMI OUT-porten på soundbar till HDMI ARC-porten på din TV. Alternativt kan du ansluta med en optisk kabel (medföljer inte) eller Bluetooth.

Kan jag styra soundbar med min TV-fjärrkontroll?

Ja, om din TV stöder HDMI-CEC och soundbar är ansluten via HDMI ARC. Aktivering av Anynet+ på TV:n gör att TV-fjärrkontrollen kan styra ström och volym.

Hur parkopplar jag en Bluetooth-enhet?

Tryck på Source-knappen på fjärrkontrollen eller soundbar tills BT visas. Aktivera sedan Bluetooth på din enhet, sök efter Samsung HW-T560 och välj den. Pinkoden är 0000 om det efterfrågas.

Vilka ljudlägen finns tillgängliga?

Tryck på Sound Mode-knappen på fjärrkontrollen för att växla mellan: Standard (normalt), Surround (expanderat ljud), Spel (förbättrat spelande), Natt (reducerad bas) och Adaptiv (justeras automatiskt efter innehåll).

Hur justerar jag subwoofervolymen?

Tryck på Subwoofer Level-knappen på fjärrkontrollen för att öka eller minska basnivån från -6 till +6.

Kan jag väggmontera soundbar?

Ja. Paketet innehåller ett väggmonteringsfäste. Följ manualen för installation: markera skruvpositioner 47 mm isär, borra, sätt i pluggar och häng upp soundbar.

Varför kommer inget ljud från soundbar?

Kontrollera att soundbar är påslagen och rätt ingång är vald (t.ex. HDMI, Optical eller BT). Se till att TV:ns ljudutgång är inställd på Extern högtalare eller HDMI ARC. Kontrollera även att TV-volymen är på och inte avstängd.

Hur återställer jag soundbar till fabriksinställningar?

Med soundbar på, tryck och håll in Volym upp-knappen i 5 sekunder tills INT visas på displayen. Soundbar återställs till standardinställningarna.

Stöder soundbar Dolby Atmos?

HW-T560 stöder Dolby Audio och DTS Virtual:X för virtuellt surroundljud, men har inga uppåtriktade högtalare för Dolby Atmos.

Hur uppdaterar jag firmware?

Ladda ner den senaste firmware från Samsungs webbplats, spara den på ett USB-minne formaterat som FAT32. Sätt i USB-minnet i soundbar, tryck och håll in Play/Pause-knappen i 5 sekunder. Soundbar uppdateras automatiskt.

BRUKSANVISNING HW-T560 SAMSUNG

LED-statuslampor bak på subwoofern

Tabellen nedan visar en förklaring av symbolerna som kan visas på din Samsung-produkt.

Är volymen inställd på miniminivå?

→ Justera volymen.

I tabellen nedan förklaras de symboler som kan finnas på din Samsung-produkt.

	VAR FÖRSIKTIGRISK FÖR ELEKTRISK STÖT, ÖPPNA INTE
	Den här symbolen visar att det är hög spänning på insidan. Det är farligt att komma i kontakt med produktens insida.
	Den här symbolen indikerar att det finns viktig dokumentation som medföljer produkten angående dess funktion och underhåll.
	Klass II-produkt: Den här symbolen indikerar att produkten inte kräver en säkerhetsanslutning till jord.Om den här symbolen inte finns på en produkt som har strömsladd MÅSTE produkten vara ordentligt ansluten till skyddsjordning (jordad).
	Växelström: Den här symbolen indikerar att den angivna spänningen som är markerad med symbolen är växelström.
	Likström: Den här symbolen indikerar att den angivna spänningen som är markerad med symbolen är likström.
	Var försiktig och läs anvisningarna för användning: Den här symbolen instruerar användare att läsa bruksanvisningen för att få ytterligare säkerhetsrelaterad information.

VAR FÖRSIKTIG

VARNING

Utsätt inte enheten för regn eller fukt, eftersom det kan orsaka brand eller elstötar.

VAR FÖRSIKTIG

• FÖR IN DET BREDA STIFTET SÅ LÅNGT DET GÅR I DEN BREDA SKÅRAN FÖR ATT UNDVIKA ELSTÖTAR.
• Den här enheten ska alltid anslutas till ett växelströmsuttag med jordad kontakt.
• Eftersom kontakten ska dras ur uttaget när enheten ska kopplas bort från huvudströmmen, ska strömkontakten vara lättåtkomlig.
• Utsätt inte den här apparaten för droppar eller stänk. Ställ inga föremål fyllda med vätskor, exempelvis vaser, på apparaten.
• För att stänga av apparaten helt måste du dra ur strömkontakten ur vägguttaget.

Därför måste strömkontakten alltid vara lätt att komma åt.

SÄKERHETSANVISNINGAR

1. Säkerställ att strömförsörjningen (AC) i ditt hem uppfyller de strömkrav som står på klistermärket på produktens undersida. Installera produkten horisontellt på ett lämpligt underlag (möbel) med tillräckligt ventilationsutrymme runt om 7-10 cm. Kontrollera att ventilationsöppningarna inte är täckta. Placera inte enheten på högtalare eller annan utrustning där den kan bli varm. Enheten är utformad för kontinuerlig användning. För att helt stänga av enheten ska du koppla från den från vägguttaget. Koppla ur enheten om du har tänkt lämna den oanvänd under en längre tid.
2. Vid åskväder ska enheten omedelbart kopplas ur vägguttaget. Blixtnedslag kan skada enheten.
3. Utsätt inte enheten för direkt sol eller andra värmekällor. Detta kan leda till överhettning och felfunktion för enheten.
4. Skydda enheten från fukt (exempelvis vaser med vatten) och överdriven hetta (exempelvis öppen spis), eller utrustning som alstrar starka magnetiska eller elektriska fält. Koppla ur strömkabeln från strömkällan om enheten inte fungerar korrekt. Produkten är inte avsedd för industriell användning. Den här produkten är endast avsedd för hemmabruk.

Det kan uppstå kondens om produkten eller skivan har förvarats i låga temperaturer. Om produkten transporteras under vintern ska du vänta cirka 2 timmar innan du använder enheten, för att den ska uppnå rumstemperatur.

1. Batterierna som används med den här produkten innehåller kemikalier som är skadliga för miljön. Släng inte batterierna i hushållssoporna. Kasta inte batterierna i eld. Batterierna får inte kortslutas, tas isär eller överhettas. Risk för explosion om batteriet byts på fel sätt. Byt bara mot samma eller liknande typ.

OM DEN HÄR HANDBOKEN

Användarhandboken har två delar: den här enkla ANVÄNDARHANDBOKEN på papper, och en detaljerad FULLSTÄNDIG HANDBOK som du kan hämta.

Se den här handboken för säkerhetsanvisningar, produktinstallation, komponenter, anslutningar och produktspecifikationer.

Du hittar den FULLSTÄNDIGA HANDBOKEN i Samsungs supportcenter på webben genom att skanna QR-koden. Om du vill visa handboken på din dator eller mobil laddar du ned den i dokumentformat från Samsungs webbplats. (http://www.samsung.com/support)

Konstruktion och specifikationer kan ändras utan föregående meddelande.

Sätt i batterierna innan du använder fjärrkontrollen (AA-batterier × 2) ____ 2

02 Produktöversikt 3

Frontpanel/översidespanel på Soundbar 3

Bottenpanelen på Soundbar

03 Ansluta Soundbar

Ansluta ström

Ansluta Soundbar till subwoofern

– Automatisk anslutning mellan subwoofern och Soundbar

- Ansluta subwoofern manuellt om automatisk anslutning misslyckas

Ansluta SWA-8500S (säljs separat) till en Soundbar

04 Anslutning till tv:n

Metod 1. Ansluta via kabel

- Ansluta med en optisk kabel

- Ansluta en tv med en HDMI-kabel

Metod 2. Ansluta trådlöst

- Ansluta en tv via Bluetooth

05 Ansluta en extern enhet

Ansluta med en optisk kabel

Ansluta med en HDMI-kabel 15

06 Ansluta en USB-lagringsenhet 16

07 Ansluta en mobilenhet 17

Ansluta via Bluetooth ____ 17

08 Använda fjärrkontrollen 21

Använda fjärrkontrollen ____ 21

Justera Soundbar-volymen med fjärrkontrollen till en tv ____ 24

Använda de dolda knapparna (knappar med mer än en funktion) ____ 25

Uteffektspecifikationer för de olika ljudeffektslägena ____ 25

09 Installera väggfästet 26

Försiktighetsåtgärder vid installation ____ 26

Väggmonteringskomponenter ____ 26

10 Program-uppdatering 28

Kontrollera versionen av den inbyggda programvaran ____ 28

Update Procedure Uppdateringsprocedur 29

Om UPDATE inte visas ____ 29

11 Felsökning 30

12 Licens 31

13 Licensmeddelande för open source 31

15 Specifikationer och guide 32

Specifikationer 32

01 KONTROLLERA KOMPONENTERNA

• För strömförsörjning och strömförbrukning, se etiketten på produkten. (Etikett: Soundbarhuvudenhetens undersida)
• Kontakta något av Samsungs servicecenter eller Samsungs kundsupport om du vill köpa tillbehör eller tillvalskablar.
• Beroende på region kan stickkontakten variera i utseende, och den kan även levereras integrerad med AC/DC-adaptern.
• Utseendet hos tillbehören kan variera något från illustrationerna ovan.

Sätt i batterierna innan du använder fjärrkontrollen (AA-batterier × 2)

Skjut bakstycket i pilens riktning tills det har avlägsnats helt. Sätt i 2 AA-batterier (1,5 V) vända så att polariteten är korrekt. Skjut fast bakstycket igen.

Frontpanel/översidespanel på Soundbar

1	SkärmVisar produktens status och aktuella läge.
2	Knappen (Ström)Slår på och av strömmen.Auto Power Down-funktionenEnheten stängs av automatiskt i följande situationer.- D.IN-/HDMI-/BT-/USB-läget: Om det inte förekommer någon ljudsignal inom 20 minuter.
3	Knappen -/+ (Volym) Justerar volymen.När volymnivån justeras visas den på framsidesdisplayen på Soundbar.
4	Knappen (Källa)Väljer ingångsläge för källa.Ingångsläge Skärm
	Optisk digital ingång D.IN
	ARC (HDMI OUT)-ingång	D.IN → TV ARC (Autokonvertering)
	HDMI-ingång HDMI
	BLUETOOTH-läge BT
	USB-läge USB
	Om du vill aktivera läget "BT PAIRING", ändrar du källan till "BT" och håller sedan knappen (Källa)intryckt längre än 5 sekunder.

• När du kopplar in nätsladden fungerar strömbrytaren i 4 till 6 sekunder.
• När du slår på strömmen till enheten tar det 4 till 5 sekunder innan den kan reproducera ljud.
• Om du endast vill lyssna på ljudet från Soundbar måste du stänga av TV-högtalarna i menyn Ljudkonfiguration på din TV. Se den bruksanvisning som medföljer din TV.

Bottenpanelen på Soundbar

1	DIGITAL AUDIO IN (OPTICAL)Anslut till den digitala (optiska) utgången på en extern enhet.
2	USB (5V 0.5A)Anslut en USB-enhet här för att spela upp musikfiler på USB-enheten genom Soundbar.
3	HDMIIngång för digitala video- och ljudsignaler samtidigt med en HDMI-kabel.Anslut till HDMI-utgången på en extern enhet.
4	HDMI TO TV (ARC)Anslut till HDMI (ARC)-kontakten på en tv.
5	DC 24V (Strömförsörjning in)Anslut AC/DC-strömadaptern.

• När du drar ur strömkabeln till AC/DC-nätadaptern från ett vägguttag ska du dra i kontaktdelen. Dra inte i kabeln.
• Anslut inte den här enheten eller andra komponenter till ett växelströmsuttag förrän alla anslutningar mellan komponenterna är klara.

03 ANSLUTA SOUNDBAR

Ansluta ström

Använd kablarna för att ansluta subwoofern och Soundbar till ett eluttag i följande ordning:

1. Anslut strömsladden till subwoofern.
2. Anslut kabeln för utgående ström till strömadaptern och sedan till Soundbar.
3. Anslut strömsladden till ett vägguttag.

Se bilderna nedan.

- Mer information om den strömförsörjning som krävs och om strömförbrukning finns på etiketten på produkten. (Etikett: Soundbar-huvudenhetens undersida)

- Se till att AC/DC-adaptern ligger platt på bordet eller golvet. Om du placerar AC/DC-adaptern så att den hänger med kontakten för elsladden uppåt, kan vatten och andra främmande substanser tränga in i adaptern och göra att den inte fungerar.

Ansluta Soundbar till subwoofern

När subwoofern är ansluten kan du få ett djupt basljud.

Automatisk anslutning mellan subwoofern och Soundbar

När du slår på strömmen efter att du anslutit strömkablarna till Soundbar och subwoofern, ansluts subwoofern automatiskt till Soundbar.

- När den automatiska hopparningen har slutförts tänds de blå indikatorlamporna på baksidan av subwoofern.

LED-indikatorlampor på baksidan av subwoofern

LED Status Beskrivning Lösning
Blå	På	Lyckad anslutning (normal drift)	-
	Blinkar Återställer anslutningen		Kontrollera om strömkabeln som är ansluten till huvudenheten för Soundbar är korrekt ansluten eller vänta ca 5 minuter. Om blinkandet fortsätter provar du med att ansluta subwoofern manuellt.Se sidan 7.
Röd På		Standby (när Soundbar-huvudenheten är avstängd)	Kontrollera att strömkabeln till Soundbar-huvudenheten är korrekt ansluten.
		Anslutningen misslyckades	Anslut igen. Se anvisningarna för manuell anslutning på sidan 7.
Röd och blå	Blinkar Felfunktion		Se kontaktinformationen till Samsung Service Center i handboken.

Ansluta subwoofern manuellt om automatisk anslutning misslyckas

Innan du utför proceduren för manuell anslutning nedan:

• Kontrollera att strömkablarna för Soundbar och subwoofern är korrekt anslutna.
• Se till att Soundbar är på.
• Håll ID SET på baksidan av subwoofern intryckt i minst 5 sekunder.

- Den röda indikatorlampan på baksidan av subwoofern släcks och den blå indikatorlampan börjar blinka.

Baksida av subwoofer

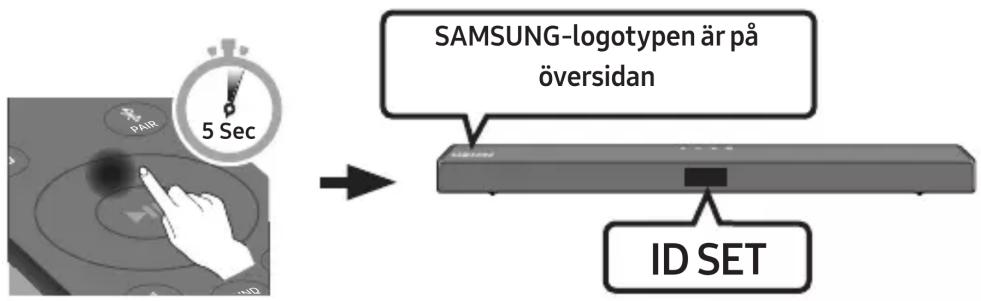

1. Håll knappen Upp på fjärrkontrollen intryckt i minst 5 sekunder.
2. Meddelandet ID SET visas på Soundbars display ett kort tag och försvinner sedan.
3. Soundbar slås på automatiskt när ID SET är klar.

1. Kontrollera om lysdioden LINK lyser med ett fast blått ljus (anslutningen upprättad).

Lysdioden LINK slutar blinka och lyser med ett fast blått ljus när anslutningen har upprättats mellan Soundbar och den trådlösa subwoofern.

OBS!

• Anslut inte den här produktens strömkabel eller din tv till ett vägguttag förrän alla anslutningar mellan komponenterna är klara.
• Innan du flyttar eller installerar den här produkten ska du se till att stänga av den och dra ur strömkabeln.
• Om huvudenheten är avstängd går den trådlösa subwoofern in i standbyläge och lysdioden STANDBY på baksidan blir röd efter att ha blinkat blått flera gånger.
• Om du använder en enhet som använder samma frekvens (5,8 GHz) som Soundbar i närheten av Soundbar, kan störningar orsaka vissa ljudavbrott.
• Det maximala överföringsavståndet för den trådlösa signalen hos huvudenheten är ca 10 m, men kan variera beroende på användningsmiljö. Om det finns en vägg i armerad betong eller metall mellan huvudenheten och den trådlösa subwoofern, kan det hända att systemet inte fungerar alls eftersom den trådlösa signalen inte kan gå genom metall.

SÄKERHETSÅTGÄRDER

• De trådlösa mottagarantennerna är inbyggda i den trådlösa subwoofern. Skydda enheterna mot vatten och fukt.
• För bästa möjliga lyssningsprestanda bör du se till att området runt den trådlösa subwoofern och den trådlösa mottagarmodulen (säljs separat) är fritt från hinder.

Ansluta SWA-8500S (säljs separat) till en Soundbar

Utöka till helt trådlöst ljud genom att ansluta trådlösa bakre högtalare (SWA-8500S – säljs separat) från Samsung till din Soundbar.

1. Anslut den trådlösa mottagarmodulen till 2 surroundhögtalare.

– Högtalarkablarna är färgkodade.

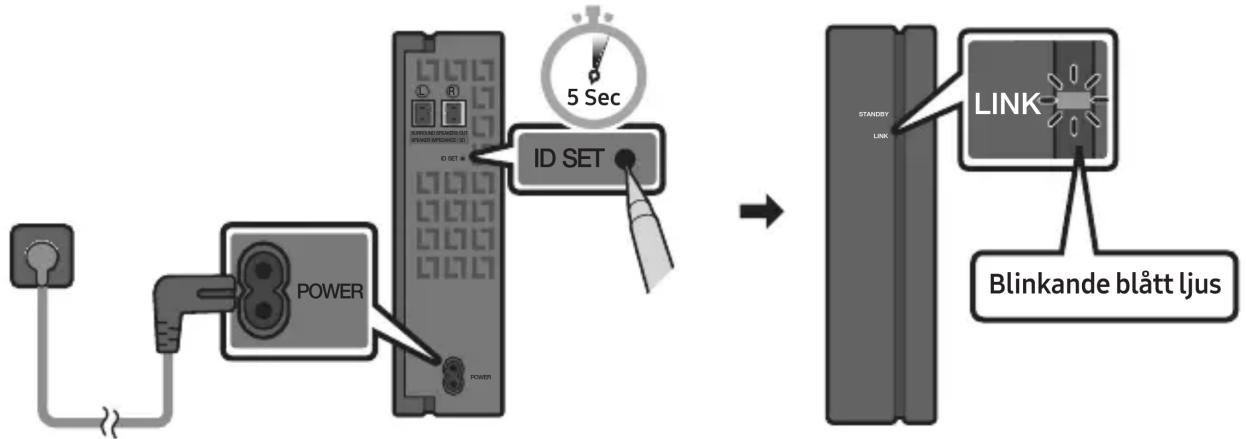

1. Kontrollera den trådlösa mottagarmodulens standbystatus när du har anslutit den till ett eluttag.

- Lysdiodsindikatorn LINK (blå lysdiod) på den trådlösa mottagarmodulen blinkar. Om lysdioden inte blinkar trycker du på knappen ID SET på baksidan av den trådlösa mottagarmodulen med spetsen på en penna i 5-6 sekunder tills lysdiodsindikatorn LINK blinkar (blått). Mer information om lysdioden finns i användarhandboken till SWA-8500S.

1. Håll knappen Upp på fjärrkontrollen intryckt i minst 5 sekunder.
2. Meddelandet ID SET visas på Soundbars display ett kort tag och försvinner sedan.
3. Soundbar slås på automatiskt när ID SET är klar.

VAR FÖRSIKTIG

- Om din Soundbar spelar upp musik när den ansluts till SWA-8500S kan det hända att ljudet hackar något från subwoofern när anslutningen upprättas.

1. Kontrollera om lysdioden LINK lyser med ett fast blått ljus (anslutningen upprättad).

Lysdioden LINK slutar blinka och lyser med ett fast blått ljus när anslutningen har upprättats mellan Soundbar och den trådlösa mottagarmodulen.

1. Om SWA-8500S inte har anslutits upprepar du proceduren från steg 2.

04 ANSLUTNING TILL TV:N

Hör tv-ljudet från din Soundbar via kabelanslutning eller trådlös anslutning.

- När Soundbar är ansluten till en vald Samsung-tv kan Soundbar styras med tv:ns fjärrkontroll.

• Funktionen stöds av Samsung Smart TV-modeller från 2017 och senare som stöder Bluetooth när du ansluter Soundbar till tv:n med en optisk kabel.
• Med den funktionen kan du också använda tv-menyn för att justera ljudfältet och olika inställningar samt volym och tyst.

Metod 1. Ansluta via kabel

När sändningssignalerna är Dolby Digital och inställningen för "Digitalt utmatningsformat för ljud" är PCM på din TV, rekommenderar vi att du ändrar inställningen till Dolby Digital. När inställningen har ändrats kommer du att uppleva att ljudkvaliteten blir bättre. (Tv-menyn kan använda olika ord för Dolby Digital och PCM beroende på tv:ns tillverkare.)

Ansluta med en optisk kabel

1. Anslut DIGITAL AUDIO IN (OPTICAL)-uttaget på Soundbar till OPTICAL OUT-uttaget på tv:n med en digital optisk kabel.
2. Tryck på knappen ➞ (Källa) på översidespanelen eller på fjärrkontrollen och välj sedan läget "D.IN".

1. När Soundbar och tv:n är på ansluter du HDMI-kabeln (medföljer inte) enligt bilden.
2. "TV ARC" visas i Soundbar-huvudenhetens display och tv-ljudet spelas upp på Soundbar.
3. Om det inte går att höra TV-ljudet trycker du på knappen (Källa) på fjärrkontrollen eller på översidespanelen på Soundbar för att växla till "D.IN"-läge. Skärmen visar "D.IN" och "TV ARC" i tur och ordning och tv-ljudet spelas upp.
4. Om "TV ARC" inte visas i Soundbar-huvudenhetens display, kontrollerar du att HDMI-kabeln (medföljer inte) är ansluten till rätt port.
5. Använd volymknapparna på tv:ns fjärrkontroll för att ändra volymen på Soundbar.

OBS!

• HDMI är ett gränssnitt som gör det möjligt att överföra ljud- och bilddata digitalt med en enda anslutning.
• Om det finns en ARC-port i tv:n ansluter du HDMI-kabeln till HDMI IN (ARC)-porten.
• Vi rekommenderar dig att använda en HDMI-kabel utan kärna om det är möjligt. Om du använder en HDMI-kabel med kärna ska du använda en som är tunnare än 14 mm i diameter.
• Den här funktionen är inte tillgänglig om HDMI-kabeln inte stödjer ARC.

Metod 2. Ansluta trådlöst

Ansluta en tv via Bluetooth

När en tv är ansluten via Bluetooth kan du höra stereoljud utan krångel med kablar.

- Det går bara att ansluta en tv åt gången.

Den inledande anslutningen

1. Tryck på knappen ✝ PAIR på fjärrkontrollen för att gå in i läget "BT PAIRING".

(ELLER) a. Tryck på knappen → (Källa) på översidespanelen och välj sedan "BT". "BT" ändras till "BT PAIRING" automatiskt om några sekunder eller ändras till "BT READY" om det finns en sparad anslutning. b. När "BT READY" visas håller du knappen → (Källa) på översidespanelen på Soundbar intryckt längre än 5 sekunder för att visa "BT PAIRING".

1. Välj Bluetooth-läge på tv:n. (Se tv:ns handbok för mer information.)
2. Välj "[AV] Samsung Soundbar T5-Series" från listan på tv-skärmen.

En tillgänglig Soundbar visas med "Need Pairing" eller "Paired" i tv:ns lista över Bluetooth-enheter. Anslut till Soundbar genom att välja meddelandet och upprätta en anslutning.

- När tv:n är ansluten visas [Tv:ns namn] → "BT" på framsidesdisplayen på Soundbar.

1. Nu kan du höra tv-ljudet från Soundbar.

Om enheten inte går att ansluta

• Om den tidigare anslutna Soundbar-listningen (t.ex. "[AV] Samsung Soundbar T5-Series") visas i listan tar du bort den.
• Upprepa sedan steg 1 till och med 3.

OBS!

- När du har anslutit Soundbar till din TV för första gången använder du läget "BT READY" för att återansluta.

Koppla bort Soundbar från tv:n

Tryck på knappen → (Källa) på översidespanelen eller på fjärrkontrollen och välj sedan något annat läge än "BT".

• Det tar tid att koppla bort eftersom tv:n måste ta emot ett svar från Soundbar. (Den tid som krävs kan variera beroende på tv-modell.)
• Om du vill avbryta den automatiska Bluetooth-anslutningen mellan Soundbar och TV:n trycker du på vänsterknappen på fjärrkontrollen i 5 sekunder medan Soundbar visar statusen "BT READY". (Växla mellan aktiverad → inaktiverad)

Vad är skillnaden mellan BT READY och BT PAIRING?

• BT READY: I detta läge kan du söka efter tidigare anslutna TV-apparater eller ansluta en tidigare ansluten mobilenhet till Soundbar.
• BT PAIRING: I detta läge kan du ansluta en ny enhet till Soundbar. (Tryck på knappen ✝PAIR på fjärrkontrollen eller håll knappen → (Källa) på översidan av Soundbar intryckt längre än 5 sekunder när Soundbar är i "BT"-läget.)

OBS!

• Om du blir tillfrågad om en PIN-kod när du ansluter en Bluetooth-enhet anger du <0000>.
• I Bluetooth-anslutningsläge går Bluetooth-anslutningen förlorad om avståndet mellan Soundbar och Bluetooth-enheten överstiger 10 m.
• Soundbar stängs av automatiskt efter 20 minuter i Redo-läget.
• Soundbar kanske inte utför Bluetooth-sökningen eller -anslutningen korrekt under följande omständigheter:
• Om det finns ett starkt elektriskt fält runt Soundbar. – Om två eller flera Bluetooth-enheter är parkopplade med Soundbar samtidigt.
• Om Bluetooth-enheten är avstängd, inte på plats eller inte fungerar.

- Elektroniska enheter kan orsaka radiostörningar. Utrustning som alstrar elektromagnetiska vågor måste hållas borta från Soundbar-huvudenheten. t.ex. mikrovågsugnar, trådlösa nätverksenheter etc.

05 ANSLUTA EN EXTERN ENHET

Anslut till en extern enhet via en kabelanslutning eller Bluetooth-anslutning för att spela upp den externa enhetens ljud via Soundbar.

Ansluta med en optisk kabel

1. Anslut DIGITAL AUDIO IN (OPTICAL) på huvudenheten till OPTICAL OUT-uttaget på källenheten med en digital optisk kabel.
2. Välj "D.IN"-läge genom att trycka på knappen ➞ (Källa) på översidespanelen eller på fjärrkontrollen.

Ansluta med en HDMI-kabel

1. Anslut en HDMI-kabel (medföljer inte) från HDMI-uttaget på baksidan av produkten till HDMI OUT-uttaget på den digitala enheten.
2. Anslut en HDMI-kabel (medföljer inte) från HDMI TO TV (ARC)-uttaget på baksidan av produkten till HDMI IN-uttaget på tv:n.
3. Tryck på knappen (Källa) på översidespanelen eller på fjärrkontrollen och välj sedan "HDMI".
4. "HDMI"-läget visas på Soundbar-displayen och ljudet spelas upp.

06 ANSLUTA EN USB-LAGRINGSENHET

Du kan spela upp musikfiler från USB-lagringsenheter via Soundbar.

1. Anslut USB-enheten till USB-porten på undersidan av produkten.
2. Tryck på knappen → (Källa) på översidespanelen eller på fjärrkontrollen och välj sedan "USB".
3. "USB" visas på displayen.
4. Spela upp musik från USB-lagringsenheten via Soundbar.

- Soundbar stängs av automatiskt (Auto Power Down) om ingen USB-enhet har anslutits under mer än 20 minuter.

Kompatibilitetslista

Förlängning Codec Samplingsfrekvens Bithastighet
*.mp3 MPEG 1 Layer2	16kHz ~ 48kHz 80–320kbps
	MPEG 1 Layer3	16kHz ~ 48kHz 80–320kbps
	MPEG 2 Layer3	16kHz ~ 48kHz 80–320kbps
	MPEG 2.5 Layer3	16kHz ~ 48kHz 80–320kbps
*.wma	Wave_Format_MSAudio1	16kHz ~ 48kHz	56–128kbps
	Wave_Format_MSAudio2	16kHz ~ 48kHz	56–128kbps
*.aac	AAC	16kHz ~ 96kHz	48–320kbps
	AAC-LC	16kHz ~ 96kHz	128–192kbps5.1-kanal 320kbps
	HE-AAC	24kHz ~ 96kHz	48–64kbps5.1-kanal 160kbps
*.wav	-	16kHz ~ 48kHz	upp till 3000kbps
*.ogg	OGG 1.1.0	16kHz ~ 48kHz	50–500kbps

- Om det finns för många mappar och filer på USB-enheten kan det ta lite tid för Soundbar att öppna och spela upp filerna.

07 ANSLUTA EN MOBILENHET

Ansluta via Bluetooth

När en mobilenhet är ansluten via Bluetooth kan du höra stereoljud utan krångel med kablar.

- Anslutningen är begränsad till en TV eller två Bluetooth-enheter samtidigt.

Den inledande anslutningen

1. Tryck på knappen ✝ PAIR på fjärrkontrollen för att gå in i läget "BT PAIRING".

(ELLER) a. Tryck på knappen (Källa) på översidespanelen och välj sedan "BT". "BT" ändras till "BT PAIRING" automatiskt om några sekunder eller ändras till "BT READY" om det finns en sparad anslutning. b. När "BT READY" visas håller du knappen → (Källa) på översidespanelen på Soundbar intryckt längre än 5 sekunder för att visa "BT PAIRING".

1. Välj "[AV] Samsung Soundbar T5-Series" från listan.

- När en Soundbar är ansluten till Bluetooth-enheten visas [Bluetooth-enhetens namn] → "BT" på framsidesdisplayen.

1. Spela upp musikfiler från enheten som är ansluten via Bluetooth genom Soundbar.

Om enheten inte går att ansluta

• Om den tidigare anslutna Soundbar-listningen (t.ex."[AV] Samsung Soundbar T5-Series") visas i listan tar du bort den.
• Upprepa sedan steg 1 och 2.

OBS!

- När du har anslutit Soundbar till din mobilenhet för första gången använder du läget "BT READY" för att återansluta.

Vad är skillnaden mellan BT READY och BT PAIRING?

• BT READY : I detta läge kan du söka efter tidigare anslutna TV-apparater eller ansluta en tidigare ansluten mobilenhet till Soundbar.
• BT PAIRING : I detta läge kan du ansluta en ny enhet till Soundbar. (Tryck på knappen ✝ PAIR på fjärrkontrollen eller håll knappen ➞ (Källa) på översidan av Soundbar intryckt längre än 5 sekunder när Soundbar är i "BT"-läget.)

OBS!

• Om du blir tillfrågad om en PIN-kod när du ansluter en Bluetooth-enhet anger du <0000>.
• I Bluetooth-anslutningsläge går Bluetooth-anslutningen förlorad om avståndet mellan Soundbar och Bluetooth-enheten överstiger 10 m.
• Soundbar stängs av automatiskt efter 20 minuter i Redo-läget.
• Soundbar kanske inte utför Bluetooth-sökningen eller -anslutningen korrekt under följande omständigheter:

– Om det finns ett starkt elektriskt fält runt Soundbar. - Om flera Bluetooth-enheter är parkopplade med Soundbar samtidigt. - Om Bluetooth-enheten är avstängd, inte på plats eller inte fungerar.

- Elektroniska enheter kan orsaka radiostörningar. Utrustning som alstrar elektromagnetiska vågor måste hållas borta från Soundbar-huvudenheten. t.ex. mikrovågsugnar, trådlösa nätverksenheter etc.

• Soundbar stöder SBC-data (44,1kHz, 48kHz).

• Anslut endast till en Bluetooth-enhet som stöder A2DP-funktionen (AV).
• Du kan inte ansluta Soundbar till en Bluetooth-enhet som endast stöder handsfreefunktionen (HF).
• När du har parat ihop Soundbar med en Bluetooth-enhet är det bara att välja "[AV] Samsung Soundbar T5-Series" i listan över anslutna enheter, så övergår Soundbar automatiskt till "BT"-läge.

- Tillgängligt endast om Soundbar är listat under Bluetooth-enhetens parade enheter. (Bluetooth-enheten och Soundbar måste paras korrekt åtminstone en gång.)

- Soundbar kommer endast att visas i Bluetooth-enhetens lista med sökta enheter när Soundbar visar "BT READY".

Bluetooth Power På (SOUND MODE)

Om en tidigare parkopplad Bluetooth-enhet försöker parkoppla med Soundbar när funktionen Bluetooth Power På är aktiverad och Soundbar är avstängd, slås Soundbar på automatiskt.

1. Tryck på och håll ned knappen SOUND MODE på fjärrkontrollen i minst 5 sekunder medan Soundbar är påslagen.
2. "ON-BLUETOOTH POWER" visas på Soundbars skärm.

Koppla bort Bluetooth-enheten från en Soundbar

Så här kopplar du från Bluetooth-enheten från Soundbar. För instruktioner, se Bluetooth-enhetens bruksanvisning.

• Soundbar kopplas från.
• När Soundbar är frånkopplad från Bluetooth-enheten visar Soundbar "BT DISCONNECTED" på framsidesdisplayen.

Koppla bort Soundbar från Bluetooth-enheten

Tryck på knappen (Källa) på den övre panelen eller på fjärrkontrollen och växla sedan till något annat läge än "BT".

• Det tar tid att koppla bort eftersom Bluetooth-enheten måste ta emot ett svar från Soundbar. (Bortkopplingstiden kan variera beroende på Bluetooth-enheten.)
• När Soundbar är frånkopplad från Bluetooth-enheten visar Soundbar "BT DISCONNECTED" på framsidesdisplayen.

OBS!

• I Bluetooth-anslutningsläge kan Bluetooth-anslutningen stängas av om avståndet mellan Soundbar och Bluetooth-enheten överskrider 10 m.
• Soundbar slås automatiskt av efter 20 minuter i statusen Redo.

Mer om Bluetooth

Bluetooth är en ny teknik som gör att Bluetooth-kompatibla enheter enkelt kan ansluta till varandra med en kort trådlös anslutning.

- En Bluetooth-enhet kan orsaka ljud eller tekniskt fel, beroende på användning, i följande fall:

- När en del av kroppen är i kontakt med mottagnings-/överföringssystemet för Bluetooth-enheten eller Soundbar.

– Elektrisk variation på grund av hinder i form av vägg, hörn eller företagspartition. - Vid exponering för elektrisk störning från enheter inom samma frekvensband, som exempelvis medicinsk utrustning, mikrovågsugnar och trådlöst nätverk.

• Para ihop Soundbar med Bluetooth-enheten och håll ett kort avstånd.
• Ju längre avstånd mellan Soundbar och Bluetooth-enheten, desto sämre kvalitet.

Om avståndet överskrider Bluetooth-enhetens användarintervall förloras anslutningen.

• I områden med dåliga mottagningsförhållanden kanske inte Bluetooth-anslutningen fungerar som den ska.
• Bluetooth-anslutningen fungerar bara när den är nära enheten. Anslutningen bryts automatiskt om avståndet ligger utanför det här intervallet. Även inom det här intervallet kan ljudkvaliteten försämras av hinder, såsom väggar eller dörrar.
• Den trådlösa enheten kan orsaka elektriska störningar när den är påslagen.

Bluetooth-multianslutning

Soundbar kan anslutas till 2 Bluetooth-enheter samtidigt.

1. Anslut Soundbar till upp till två Bluetooth-enheter. (Se sidan 17)
2. Spela upp musik från en av de anslutna Bluetooth-enheterna när två enheter är anslutna.
3. Om du vill spela upp musik från Bluetooth-enhet "B" när du spelar upp från enheten "A", pausar eller stoppar du uppspelningen på enheten "A" och startar sedan uppspelningen på enheten "B".
4. Enheten växlar inte om du spelar upp musik från enheten "B" utan att pausa eller stoppa enheten "A" först.

Bluetooth-multiparkoppling

Parkoppla flera enheter med Soundbar

1. Slå på Soundbar.
2. På valfri källa håller du knappen (Källa) på ovansidan av Soundbar intryckt längre än 5 sekunder tills Soundbar går in i läget "BT PAIRING". Slå sedan på Bluetooth på Bluetooth-enheten och välj Soundbar i listan över tillgängliga enheter. Soundbar ansluts automatiskt till Bluetooth-enheten.
3. Det går också att parkoppla och ansluta en 2:a Bluetooth-enhet till Soundbar med samma metod. Om du försöker ansluta en 3:e enhet tappar en ansluten enhet som inte spelar upp ljud Bluetooth-anslutningen, men förblir parkopplad med Soundbar.
4. Med samma metod kan du parkoppla upp till 8 Bluetooth-enheter, men bara de senaste 2 förblir anslutna till Soundbar samtidigt.

OBS!

• Endast 1 Samsung-tv eller 2 Bluetooth-enheter kan vara anslutna till Soundbar samtidigt.
• Soundbar kopplas bort från Bluetooth-enheterna när den tar emot en anslutningsförfrågan från en Samsung-tv.

08 ANVÄNDA FJÄRRKONTROLLEN

Använda fjärrkontrollen

1	Ström	Slår på och av Soundbar.
2	Källa	Tryck för att välja en källa som är ansluten till Soundbar.
3	Tyst	Tryck på knappen (tyst) för att stänga av ljudet. Tryck på den igen för att slå på ljudet.
4	SOUND MODE	Du kan välja den önskade ljudeffekten genom att välja STANDARD, SURROUND SOUND, GAME, SMART eller DTS VIRTUAL:X.- STANDARDMatar ut det ursprungliga ljudet.- SURROUND SOUNDGer en bredare ljudbild än standard.- GAMEGer stereoljud så du kan fördjupa dig i händelseförloppet när du spelar.- SMARTAnalyserar innehållet i realtid och ger automatiskt den optimala ljudbilden baserat på innehållets egenskaper.- DTS VIRTUAL:XOmslutande 3D-ljud från allt innehåll.

		DRC (Dynamic Range Control)Gör att du kan använda dynamisk omfångskontroll för Dolby Digital-ljudspår. Håll knappenSOUND MODEintryckt medan Soundbar är avstängd för att slå på eller av DRC (Dynamic Range Control).När DRC är aktiverat reduceras starkt ljud. (Ljudet kan förvrängas.)Bluetooth PowerDen här funktionen slår automatiskt på Soundbar när en begäran om anslutning från en tidigare ansluten TV eller Bluetooth-enhet tas emot. Inställningen är påslagen som standard.- Tryck på och håll ned knappenSOUND MODEi mer än 5 sekunder för att slå av Bluetooth-funktionen.
5	BluetoothPAIR	Tryck på knappenPAIR."BT PAIRING" visas på Soundbars skärm.Du kan ansluta Soundbar till en ny Bluetooth-enhet i det här läget genom att väljaSoundbar från Bluetooth-enhetens söklista.
6	Uppspelning/Paus	Tryck på▶II-knappen om du vill pausa musiken tillfälligt.Om du trycker på knappen igen spelas musikfilen upp.
7	Upp/Ned/Vänster/Höger	Tryck på knappen Upp/Ned/Vänster/Höger för att välja eller ange funktioner.UpprepaOm du vill använda Upprepa-funktionen i "USB"-läge trycker du på knappenUpp.Hoppa över musikTryck på knappenHögerför att välja nästa musikfil. Tryck på knappenVänsterför att välja föregående musikfil.ID SETHåll knappenUppintryckt i 5 sekunder för att slutföraID SET(vid anslutning till ett tillbehör).
		VolymbegränsningsfunktionFör att skydda din hörsel finns en volymbegränsningsfunktion som drar ned volymen till 20 om den inställda volymen är högre än 20 när du slår på Soundbar.- Standardinställningen för volymbegränsningsfunktionen är Av. Du måste slå på den för att den ska aktiveras.- När du väl har slagit på volymbegränsningsfunktionen förblir den på även efter att du har stängt av enheten.- Slå på och av volymbegränsningen genom att hålla knappen Ned på fjärrkontrollen intryckt i 5 sekunder. När volymbegränsningen är avstängd visas "V FREE" på frontdisplayen. När funktionen är på visas "V LOCK".
8	Ljudkontroll	Du kan välja TREBLE, BASS eller AUDIO SYNC.Justera volymen för diskanten eller basen genom att trycka på knappen Ljudkontrollför att välja TREBLE eller BASS och justera sedan volymen mellan -6 och +6 med hjälp av knapparna Upp/Ned.Tryck ned knappen (Ljudkontroll) i 5 sekunder för att justera ljudet för varje frekvensband. 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz, och 10 kHz kan väljas med knapparna Vänster/Höger och justeras till en inställning mellan -6 och +6 med knapparna Upp/Ned.Om video på tv:n och ljud från Soundbar inte är synkroniserade trycker du på knappen Ljudkontrollför att välja AUDIO SYNC och anger sedan ljudfördröjningen till 0~300 millisekunder med knapparna Upp/Ned. (Inte tillgängligt i lägena "USB" eller "BT".)AUDIO SYNC stöds bara i en del funktioner.
9	WOOFER	Tryck på knappen WOOFER framåt eller bakåt för att justera volymen för subwoofern till -12 eller -6 till +6.Tryck på knappen för att ställa in subwooferns volym till 0.
10	VOL	Tryck på knappen VOL framåt eller bakåt för att justera volymen.TystTryck på knappen VOL för att stänga av ljudet. Tryck på den igen för att slå på ljudet.

Justera Soundbar-volymen med fjärrkontrollen till en tv

Om du har en Samsung-tv kan du justera volymen på Soundbar med den infraröda fjärrkontrollen som levererades med din Samsung-tv.

Använd först tv-menyn för att ställa in tv-ljudet på din Samsung-tv till externa högtalare, och använd sedan din Samsung-fjärrkontroll för att styra volymen på Soundbar. Se användarhandboken till tv:n för mer information. Standardläget för funktionen är styrning av en fjärrkontroll till en Samsung-tv. Om du inte har en Samsung-tv följer du anvisningarna nedan för att ändra inställningarna för funktionen.

1. Stäng av Soundbar.

1. Om du inte vill använda funktionen trycker du knappen WOOFER uppåt och håller den intryckt flera gånger i 5 sekunder tills "OFF-TV REMOTE" visas på displayen.

1. Om du vill styra Soundbar med tv:ns fjärrkontroll trycker du knappen WOOFER uppåt och håller den intryckt flera gånger i 5 sekunder tills "ALL-TV REMOTE" visas på displayen. Använd sedan tv-menyn för att välja externa högtalare.

1. Om du vill återställa Soundbar till standardläget (styrning med Samsung-tv:ns fjärrkontroll) skjuter du upp och håller knappen WOOFER i 5 sekunder upprepade gånger tills "SAMSUNG-TV REMOTE" visas på skärmen.

• Varje gång du drar WOOFER-knappen uppåt och håller in den i 5 sekunder ändras läget på följande sätt: "SAMSUNG-TV REMOTE" (Standardläge) → "OFF-TV REMOTE" → "ALL-TV REMOTE"
• Den här funktionen kanske inte är tillgänglig beroende på fjärrkontrollen. – Tillverkare som stöder denna funktion: VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA

Använda de dolda knapparna (knappar med mer än en funktion)

Dold knapp		Sida
Knapp på fjärrkontrollen Funktion
WOOFER (Upp) TV: ns fjärr	kontroll På/Av (standby) Sidan 24
Vänster	TV-autoanslutning på/av (BT redo)	Sidan 13
Upp	ID SET (standby)	Sidan 22
Ned	Volymbegränsning På/Av (standby)	Sidan 23
(Ljudkontroll)	7 bands EQ Sidan 23
SOUND MODE	DRC ON/OFF (standby)	Sidan 22
	Bluetooth Power Sidan 22

Uteffektspecifikationer för de olika ljudeffektslägena

• Samsungs trådlösa bakre högtalare kan köpas separat. Om du vill köpa högtalare kontaktar du återförsäljaren du köpte Soundbar från.

09 INSTALLERA VÄGGFÄSTET

Försiktighetsåtgärder vid installation

• Installera bara på en lodrät vägg.
• Installera inte på en plats med hög temperatur eller fuktighet.
• Kontrollera att väggen är tillräckligt stark för att bära produktens tyngd. Förstärk annars väggen eller välj en annan plats för installation.
• Köp och använd lämpliga monteringsskruvar eller -bultar för den typ av vägg du har (gipsplatta, stålplatta, trä o.s.v.). Fäst om möjligt monteringsskruvarna i väggreglar.
• Köp väggmonteringsskruvar enligt typ och tjocklek för den vägg där du vill montera Soundbar.

- Diameter: M5

– Längd: 35 mm eller längre rekommenderas.

- Anslut kablarna från enheten till externa enheter innan du monterar Soundbar på väggen.

- Kontrollera att enheten är avstängd och frånkopplad innan du monterar den. Annars kan den orsaka elstötar.

Väggmonteringskomponenter

1. Placera Väggfästguide på väggytan.
2. Väggfästguide måste ligga plant vägrätt.
3. Om din TV är monterad på väggen, ska du montera soundbaren minst 5 cm under TV:n.

1. Placera väggfästguidens mittlinje i höjd med TV:ns mitt (om du monterar soundbaren under TV:n) och fäst sedan väggfästguiden på väggen med tejp.

- Om enheten inte ska monteras under en TV sätter du mittlinjen i installationsområdets mitt.

1. Tryck en vass pennspets genom B-TYPE-bildernas mitt i guidens båda ändar för att märka ut hål för skruvarna, och ta sedan bort väggfästguiden.

1. Använd en borr i passande storlek och borra hål i väggen vid varje markering.

- Om markeringarna inte motsvarar reglarnas placering sätter du i lämpliga bultar eller mollyskruvar i hålen innan du sätter fast skruvarna. Om du använder bultar eller mollyskruvar måste du se till att borra tillräckligt stora hål för dem.

1. Kör in en skruv (medföljer inte) genom varje fästskruv och skruva sedan fast skruvarna i skruvhålen.

1. Montera de 2 väggfästkonsolerna i rätt riktning på undersidan av soundbaren med hjälp av 2 skruvarna.

- Kontrollera vid monteringen att upphängningsdelen av väggfästkonsolerna är placerad en bit bakom baksidan av soundbaren.

Höger kortsida på soundbaren

1. Installera soundbaren med de fastsatta väggfästena genom att hänga väggfästena på fästskruvarna på väggen.

1. Skjut soundbaren nedåt som på bilden nedan så att väggfästkonsolerna sitter ordentligt på hållarskruvarna.

- Sätt in hållarskruvarna i den vida (nedre) delen av väggfästkonsolerna, och skjut sedan väggfästkonsolerna nedåt så att väggfästkonsolerna vilar stadigt på hållarskruvarna.

Samsung kan komma att erbjuda uppdateringar av den inbyggda systemprogramvaran för soundbaren i framtiden.

Om en uppdatering erbjuds kan du uppdatera den inbyggda programvaran genom att ansluta en USB-enhet där programuppdateringen finns lagrad till USB-porten på soundbaren.

Mer information om hur du hämtar uppdateringsfiler finns på Samsung Electronics webbplats på (www.samsung.com →Support). Välj sedan produkttypen eller ange modellnumret på din Soundbar, välj alternativet Programvara och appar och sedan Nedladdningar. Observera att alternativens namn kan variera.

Kontrollera versionen av den inbyggda programvaran

1. Stäng av Soundbar.
2. Håll knappen ⚙ (Ljudkontroll) intryckt i ca 5 sekunder på fjärrkontrollen.
3. Varje version visas i följande ordning på displayen på Soundbar.

(Programvaruversion → HDMI → Tx → Rx)

• Tx : Trådlös sändarmodul i Soundbar.
• Rx : Trådlös mottagarmodul i subwoofern.

• R2-VERSIONSVISNING

• Ingen anslutning bakre R2---
• Ansluten bakre R2xxx

Update Procedure Uppdateringsprocedur

Viktigt: Uppdateringsfunktionen raderar alla användarinställningar. Vi rekommenderar att du skriver ned dina inställningar så att du enkelt kan återställa dem efter uppdateringen. Observera att uppdateringen av den inbyggda programvaran även återställer anslutningen till subwoofern.

1. Anslut ett USB-minne till USB-porten på datorn. Viktigt: Se till att det inte finns några musikfiler på USB-minnet. Det kan göra att uppdateringen av den inbyggda programvaran misslyckas.
2. Gå till Samsungs webbplats (samsung.com) → Välj Ange modellnummer och ange modellen för din Soundbar. Välj Bruksanvisningar och nedladdningar och hämta den senaste programvarufilen.
3. Spara den nedladdade programvaran på en USB-sticka och välj "Packa upp här" för att packa upp mappen.
4. Stäng av Soundbar och anslut USB-minnet med programuppdateringen till USB-porten.
5. Slå på Soundbar och ändra källa till läget "USB". Inom 3 minuter visas "UPDATE" och uppdateringen börjar. När uppdateringen är klar slås Soundbar av.
6. Slå på Soundbar och håll knappen -/+ (Volym) på den övre panelen intryckt i 5 sekunder. "INIT" visas på displayen och sedan slås Soundbar av. Uppdateringen är klar.

- Den här produkten har en DUAL BOOT-funktion. Om den fasta programvaran inte uppdateras kan du uppdatera den fasta programvaran igen.

1. Återställ inställningarna på Soundbar.

Om UPDATE inte visas

1. Stäng av Soundbar, ta ut lagringsenheten som innehåller de uppdaterade filerna ur USB-porten på Soundbar och sätt sedan i den igen.
2. Dra ur strömkabeln till Soundbar, sätt i den igen och slå sedan på Soundbar.

OBS!

• Uppdateringen av fast programvara kanske inte fungerar som den ska om ljudfiler som stöds av Soundbar finns lagrade i lagringsenheten.
• Stäng inte av strömmen eller ta bort USB-enheten medan uppdatering pågår. Huvudenheten stängs av automatiskt när uppdateringen av den fasta programvaran är klar.
• När uppdateringen är klar öppnas användarinställningarna i Soundbar så att du kan återställa dina inställningar. Vi rekommenderar att du antecknar dina inställningar så att du enkelt kan återställa dem efter uppdateringen. Observera att även subwoofer-anslutningen återställs när den fasta programvaran uppdateras. Om anslutningen till subwoofern inte återupprättas automatiskt efter uppdateringen, se sidan 6. Om programvaran inte kan uppdateras ska du kontrollera om det är något fel på USB-stickan. • Mac OS-användare ska använda MS-DOS (FAT) som USB-format.
• Uppdatering via USB kanske inte är tillgängligt beroende på lagringsenhetens tillverkare.

11 FELSÖKNING

Kontrollera följande innan du begär hjälp.

Enheten slås inte på.

Är strömsladden ordentligt ansluten till vägguttaget och strömadaptern?

→ Koppla från och återanslut strömsladden till vägguttaget och strömadaptern för att säkerställa att anslutningen är säker.

Är strömadaptern ordentligt ansluten till huvudenheten?

→ Koppla loss strömadaptern från Soundbar och återanslut den för att säkerställa att anslutningen är fast och säker.

En funktion fungerar inte när du trycker på knappen.

Finns det statisk elektricitet i luften?

→ Koppla bort strömkontakten och anslut den igen.

Ljudet faller bort i BT-läge.

→ Se avsnitten om Bluetooth-anslutning på sidorna 12 och 17.

Det hörs inget ljud.

Är funktionen Tyst på?

→ Tryck på knappen (Tyst) för att stänga av Tyst-funktionen.

Är volymen inställd på miniminivå?

→Justera volymen.

Fjärrkontrollen fungerar inte.

Är batterierna tomma?

→Ersätt med nya batterier.

Är avståndet mellan fjärrkontrollen och Soundbar-huvudenheten för långt?

→Flytta fjärrkontrollen närmare Soundbar-huvudenheten.

Den röda lysdioden på subwoofern blinkar och subwoofern spelar inte upp något ljud.

Det här problemet kan uppstå om subwoofern inte är ansluten till Soundbar-huvudenheten.

→Försök att ansluta subwoofern på nytt. (Se sidan 6.)

Subwoofern surrar och vibrerar märkbart.

Försök att justera subwooferns vibration.

→Tryck på knappen WOOFER på fjärrkontrollen framåt eller bakåt för att justera subwooferns nivå. (till -12, eller mellan -6 \~ +6)

12 LICENS

DOLBY

AUDIO

För att skicka förfrågningar och begäran angående öppna källor ska du kontakta Samsung via e-post ([e-mail]).

14 VIKTIG INFORMATION OM SERVICE

• Bilder och illustrationer i den här bruksanvisningen erbjuds endast för referens och kan variera från faktiskt produktutseende.
• En administrationsavgift kan debiteras om antingen

(a) en tekniker tillkallas och det inte finns något produktfel (dvs. du har underlåtit att läsa den här bruksanvisningen).

(b) du tar med enheten till ett reparationscenter och det inte finns något produktfel (dvs. du har underlåtit att läsa den här bruksanvisningen).

- Beloppet på en sådan administrationsavgift meddelas innan något arbete eller hembesök genomförs.

15 SPECIFIKATIONER OCH GUIDE

Specifikationer

Modellnamn HW-T560
USB 5V/0,5A
Vikt 2,1 kg
Mått (B x H x D) 860,0 x 55,0 x 85,0 mm
Driftstemperaturintervall 0°C till +45°C
Intervall för luftfuktighet 10 % till 75 %
FÖRSTÄRKAREUtgångseffekt 160W(40Wx4)
Uppspelningsformat som stöds(DTS 2.0- och DTS Virtual:X-ljud spelas upp i DTS-format.)	LPCM 2ch, Dolby AudioTM(Stödjer Dolby® Digital), DTS
UTEFFEKT FÖR TRÅDLÖS ENHETMax sändareffekt för BTMax sändareffekt för SRD	100 mW vid 2,4 GHz–2,4835 GHz25 mW vid 5,725 GHz–5,825 GHz
Subwooferns namn PS-WR55D
Vikt 5,0 kg
Mått (B x H x D)	200,6 x 353,0 x 290,0 mm
FÖRSTÄRKAREUtgångseffekt	160W
UTEFFEKT FÖR TRÅDLÖS ENHETMax sändareffekt för SRD	25 mW vid 5,725 GHz–5,825 GHz
Total strömförbrukning vid standbyläge (W)	2,0W
BluetoothMetod för avaktivering av port	Tryck på och håll ned knappen SOUND MODEimer än 5 sekunder för att slå av Bluetooth-funktionen.

OBS!

• Samsung Electronics Co., Ltd förbehåller sig rätten att ändra specifikationer utan föregående meddelande.
• Vikt och mått är ungefärliga.

- Härmed försäkrar Samsung Electronics att denna utrustning följer direktivet 2014/53/EU. Den fullständiga texten i denna EU-försäkran om överensstämmelse är tillgänglig på följande internetadress: http://www.samsung.com. Gå till Support > Sök support och ange modellnamnet. Utrustningen får användas i alla EU-länder.

[Korrekt avfallshantering av batterierna i produkten]

(Gäller i länder med separata insamlingssystem)

Denna symbol på batteriet, i manualen eller på förpackningen anger att batterierna i denna produkt inte bör kastas tillsammans med annat hushållsavfall. De kemiska symbolerna Hg, Cd eller Pb visar i förekommande fall att batterierna innehåller kvicksilver, kadmium eller bly i mängder överstigande de gränsvärden som anges i EU-direktivet 2006/66/EG. Om batterierna inte kastas på ett ansvarsfullt sätt kan dessa substanser utgöra en fara för hälsa eller miljö. Hjälp till att skydda miljön och bidra till materialåtervinning genom att sortera batterierna separat från annat avfall och lämna in dem på en återvinningsstation.

Korrekt avfallshantering av produkten (elektriska och elektroniska produkter)

(Gäller i länder med separata insamlingssystem)

Denna symbol på produkten, tillbehören och i manualen anger att produkten och de elektroniska tillbehören (t.ex. laddare, headset, USB-kabel) inte bör sorteras tillsammans med annat hushållsavfall när de kasseras. Dessa föremål bör hanteras separat för ändamålsenlig återvinning av beständsdelarna för att förhindra fara för hälsa och miljö.

Hushållsanvändare bör kontakta återförsäljaren som sålt produkten eller kommunen för vidare information om var och hur produkten och tillbehören kan återvinnas på ett miljösäkert sätt.

Företagsanvändare bör kontakta leverantören samt verifiera angivna villkor i köpekontraktet. Produkten och de elektroniska tillbehören bör inte hanteras tillsammans med annat kommersiellt avfall.

Mer information om Samsungs miljöåtaganden och produktspecifika regelverksförpliktelser, t.ex. REACH, WEEE, batterier, finns på:

http://www.samsung.com/uk/aboutsamsung/samsungelectronics/corporatecitizenship/data_corner.html

KOMMISSIONENS FÖRORDNING (EU) 2019/1782

Krav på ekodesign för externa nätaggregat :

www.samsung.com/global/ecodesign_component
