Tuotetyyppi	Äänipalkki
Malli	Samsung HW-T560
Kokonaisteho	360 W
Kanavien määrä	2.1
Langaton subwoofer	Sisältyy
Bluetooth-versio	4.2
HDMI-tulo/lähtö	1 / 1 (ARC-tuella)
Optinen tulo	1
USB-portti	Kyllä (laiteohjelmistopäivityksiä varten)
Surround-ääniteknologia	Dolby Audio, DTS Virtual:X
Äänitilat	Vakio, Surround, Peli, Yö, Mukautuva
Mitat (vain soundbar)	35,4 x 2,2 x 3,3 tuumaa (L x K x S)
Mitat (subwoofer)	6,8 x 13,7 x 11,1 tuumaa
Paino (soundbar)	4,3 lbs
Paino (subwoofer)	10,1 lbs
Virrankulutus (soundbar)	25 W (valmiustila < 0,5 W)
Virtalähde	AC 100-240V, 50/60Hz
Kaukosäädin	Sisältyy (paristot eivät sisälly)
Seinälle asennettava	Kyllä (teline sisältyy)
Puhdistusohjeet	Pyyhi pehmeällä, kuivalla liinalla. Vältä nesteitä.
Turvallisuussertifikaatit	CE, FCC, UL
Varaosien saatavuus	Kaukosäädin, virtajohto, seinäteline (ota yhteyttä Samsungiin)
Korjattavuusindeksi	5,5 / 10
Takuu	1 vuoden rajoitettu takuu

Usein kysytyt kysymykset - HW-T560 SAMSUNG

Kuinka liitän soundbarin televisiooni?

Käytä mukana toimitettua HDMI-kaapelia liitäksesi soundbarin HDMI OUT -portti television HDMI ARC -porttiin. Vaihtoehtoisesti liitä optisella kaapelilla (ei mukana) tai Bluetoothilla.

Voinko ohjata soundbaria television kaukosäätimellä?

Kyllä, jos televisiosi tukee HDMI-CEC -toimintoa ja soundbar on liitetty HDMI ARC -liitännällä. Anynet+:n käyttöönotto televisiossa mahdollistaa television kaukosäätimen käytön virran ja äänenvoimakkuuden hallintaan.

Kuinka yhdistän Bluetooth-laitteen?

Paina kaukosäätimen tai soundbarin Source -painiketta, kunnes BT ilmestyy. Ota sitten Bluetooth käyttöön laitteessasi, etsi Samsung HW-T560 ja valitse se. PIN-koodi on 0000, jos sitä kysytään.

Mitä äänitiloja on saatavilla?

Paina kaukosäätimen Sound Mode -painiketta vaihtaaksesi tiloja: Vakio (normaali), Surround (laajennettu ääni), Peli (tehostettu pelaaminen), Yö (vähennetty basso) ja Mukautuva (mukautuu automaattisesti sisältöön).

Kuinka säädän subwooferin äänenvoimakkuutta?

Paina kaukosäätimen Subwoofer Level -painiketta lisätäksesi tai vähentääksesi bassotasoa välillä -6 – +6.

Voinko asentaa soundbarin seinälle?

Kyllä. Pakkaus sisältää seinäkiinnitystelineen. Noudata asennusohjeita: merkitse ruuvien paikat 47 mm välein, poraa, asenna tulpat ja ripusta soundbar.

Miksi soundbarista ei tule ääntä?

Tarkista, että soundbar on päällä ja oikea tulo on valittu (esim. HDMI, Optinen tai BT). Varmista, että television äänilähtö on asetettu Ulkoinen kaiutin tai HDMI ARC -tilaan. Tarkista myös, että television äänenvoimakkuus on riittävä eikä mykistetty.

Kuinka palautan soundbarin tehdasasetukset?

Kun soundbar on päällä, pidä Volume Up -painiketta painettuna 5 sekuntia, kunnes näytössä näkyy INT. Soundbar palautuu oletusasetuksiin.

Tukeeko soundbar Dolby Atmos -tekniikkaa?

HW-T560 tukee Dolby Audio - ja DTS Virtual:X -tekniikoita virtuaalista surround-ääntä varten, mutta siinä ei ole ylöspäin suunnattuja kaiuttimia Dolby Atmos -tekniikalle.

Kuinka päivitän laiteohjelmiston?

Lataa uusin laiteohjelmisto Samsungin verkkosivuilta, tallenna se USB-muistitikulle FAT32-muodossa. Työnnä USB-tikku soundbariin, pidä sitten Play/Pause -painiketta painettuna 5 sekuntia. Soundbar päivittyy automaattisesti.

KÄYTTÖOHJE HW-T560 SAMSUNG

Alla olevassa taulukossa ovat niiden symbolien selitykset, joita Samsung-tuotteessasi voi olla.

	MUISTUTUSSÄHKÖISKUVARAÄLÄ AVAA.
	Tämä merkki tarkoittaa, että laitteen sisällä on suurjännitettä.On vaarallista koskea millään tavoin tämän laitteen sisäosiin.
	Tämä merkki tarkoittaa, että laitteen mukana on tärkeitä käyttö- ja huolto-ohjeita.
	Luokan Il laite: Tämä merkki tarkoittaa, että laite ei edellytä maadoitusta.Jos tätä symbolia ei ole virtajohdolla varustetussa tuotteessa, tuote ON KYTKETTÄVÄ luotettavasti suojamaadoitukseen.
	AC-jännite: Tämä merkki tarkoittaa, että merkissä mainittu nimellisjännite on AC-jännite.
	DC-jännite: Tämä merkki tarkoittaa, että merkissä mainittu nimellisjännite on DC-jännite.
	Huomio, tutustu käyttöohjeisiin: Tämä merkki tarkoittaa, että käyttäjän tulisi tutustua käyttöoppaassa oleviin turvallisuustietoihin.

MUISTUTUS

SÄHKÖISKUVARA ÄLÄ AVAA.

VAROITUS

- Tulipalon ja sähköiskun vaaran vähentämiseksi älä altista laitetta sateelle tai kosteudelle.

MUISTUTUS

• SÄHKÖISKUN VÄLTTÄMISEKSI LAITA PISTOKKEEN LEVEÄ PISTOTULPPA LEVEÄÄN KOLOON, TYÖNNÄ PISTOKE POHJAAN.
• Tämän laitteen saa kytkeä vain maadoitettuun pistorasiaan.
• Jos laite täytyy saada irti sähköverkosta, pistoke täytyy irrottaa pistorasiasta, joten pistokkeen tulisi olla paikassa, jossa siihen pääsee helposti käsiksi.
• Laitetta ei saa altistaa tippuvalle tai roiskuvalle vedelle. Älä aseta vedellä täytettyjä esineitä, kuten maljakkoja, laitteen päälle.
• Laitteen virta kytketään täysin pois päältä irrottamalla virtajohto seinän pistorasiasta. Tämän vuoksi virtajohdon on oltava aina helposti saatavilla.

TURVAOHJEET

1. Varmista, että käytettävä verkkovirta vastaa laitteen alaosan arvotarrassa mainittua käyttöjännitevaatimusta. Aseta laite soveltuvalle alustalle (kaluste) vaakatasoon siten, että sen ympärille jää riittävästi tilaa ilmanvaihdolle 7 - 10 cm. Varmista, että ilmanvaihtoaukkoja ei ole peitetty tai tukittu. Älä aseta laitetta kaiuttimien tai muiden mahdollisesti kuumenevien laitteiden päälle. Tämä laite on suunniteltu jatkuvaan käyttöön. Voit kytkeä virran täysin pois yksiköstä kytkemällä virtajohdon irti pistorasiasta. Kytke virta pois täysin, jos jätät yksikön käyttämättömään tilaan pitkäksi aikaa.
2. Irrota virtajohto pistorasiasta ukkosella. Salamaniskun aikaansaama jännitepiikki voi vahingoittaa laitetta.
3. Älä jätä laitetta suoraan auringonvaloon tai muiden lämmönlähteiden lähelle. Tämä voi johtaa laitteen ylikuumentumiseen ja toimintahäiriöön.
4. Älä altista laitetta kosteudelle (esim. maljakot), kuumuudelle (esim. takka) tai voimakkaita sähkö- tai magneettikenttiä aiheuttaville laitteille. Irrota virtajohto pistorasiasta, jos laitteeseen tulee toimintahäiriö. Tätä laitetta ei ole tarkoitettu teollisuuskäyttöön. Laite on tarkoitettu vain henkilökohtaiseen käyttöön.

Laitteeseen voi tiivistyä kosteutta, jos laitetta tai levyä on säilytetty kylmässä. Jos siirrät laitteen paikasta toiseen talviaikaan, odota ennen käyttöä, että laite lämpenee huoneenlämpöiseksi noin 2 tunnissa.

1. Tässä laitteessa käytetään paristoja, joiden sisältämät kemikaalit ovat vahingollisia luonnolle. Paristoja ei tule hävittää tavallisen kotitalousjätteen mukana. Akkuja ja paristoja ei saa heittää tuleen. Älä aiheuta oikosulkua tai ylikuumenemista paristoihin tai pura niitä. Jos akku tai paristo vaihdetaan väärin, on olemassa räjähdyksen vaara. Vaihda akut ja paristot vain samanlaisiin tai vastaavantyyppisiin akkuihin ja paristoihin.

Käyttöoppaassa on kaksi osaa: tämä yksinkertainen KÄYTTÖOPAS ja yksityiskohtainen TÄYDELLINEN KÄYTTÖOPAS, jonka voit ladata.

Tässä oppaassa on kuvattu turvallisuusvaroitukset, tuotteen asennus, osat, liitännät ja tekniset tiedot.

Saat TÄYDELLINEN KÄYTTÖOPAS Samsungin online-asiakastukikeskuksesta skannaamalla QR-koodin. Voit tarkastella käyttöopasta tietokoneessa tai mobiililaitteessa lataamalla käyttöoppaan asiakirjamuodossa Samsungin sivustosta. (http://www.samsung.com/support)

Ulkoasua ja teknisiä ominaisuuksia voidaan muuttaa ilman erillistä ilmoitusta.

SISÄLTÖ

01 Osien tarkistaminen 2

Paristojen asettaminen kaukosäätimeen ennen käyttöä (AA-paristo X 2)

02 Laitteen yleiskuvaus 3

Soundbar-laitteen etupaneeli/yläpaneeli 3

Soundbar-laitteen alapaneeli 4

03 Soundbar-laitteen yhdistäminen 5

Virran liittäminen ____ 5

Kytke Soundbar-laite bassokaiuttimeen ____ 6

- Bassokaiuttimen ja Soundbar-laitteen automaattinen yhdistäminen ____ 6

- Bassokaiuttimen yhdistäminen manuaalisesti, jos automaattinen yhdistäminen epäonnistuu ____ 7

SWA-8500S (myydään erikseen) -laitteen yhdistäminen Soundbar-laitteeseen 8

04 Yhdistäminen TV:hen 10

Vaihtoehto 1. Kytkeminen kaapelilla ____ 10

- Kytkeminen optisella kaapelilla 10

- Kytkeminen HDMI-kaapelilla 11

Vaihtoehto 2. Yhdistäminen langattomasti ____ 12

- TV:n yhdistäminen Bluetooth-yhteydellä ____ 12

05 Ulkoisen laitteen yhdistäminen 14

Kytkeminen optisella kaapelilla 14

Kytkeminen HDMI-kaapelilla 15

06 USB-tallennuslaitteen kytkeminen 16

07 Mobiililaitteen yhdistäminen 17

Yhdistäminen Bluetooth-yhteydellä ____ 17

08 Kaukosäätimen käyttäminen 21

Kaukolaukaisimen käyttö ____ 21

Soundbar-laitteen äänenvoimakkuuden säätäminen TV:n kaukosäätimellä ____ 24

Piilotettujen painikkeiden käyttäminen (painikkeet, joissa on vähintään kaksi toimintoa) ____ 25

Eri äänitehostetilojen lähtösignaalitiedot ____ 25

09 Seinätelineen asentaminen 26

Varotoimia asennukseen ____ 26

Seinäkiinnitysosat ____ 26

10 Ohjelmiston päivittäminen 28

Laiteohjelmiston version tarkistaminen 28

Päivitysprosessi ____ 29

Jos UPDATE -tekstiä ei tule näyttöön ____ 29

11 Vianmääritys 30

12 lisenssillä 31

13 Avoimen lähdekielen lisenssi-ilmoitus 31

14 Tärkeä huoltohuomautus 31

15 Tekniset tiedot ja lisätietoja 32

Tiedot 32

01 OSIEN TARKISTAMINEN

• Katso tietoja virtalähteestä ja virrankulutuksesta tuotteeseen kiinnitetystä merkintätarrasta. (Tarra: Soundbar-päälaitteen alapuoli)
• Jos haluat ostaa lisäosia tai valinnaisia kaapeleita, ota yhteys Samsung-huoltokeskukseen tai Samsung-asiakaspalveluun.
• Virtapistoke voi erota ulkoasultaan eri alueilla, tai se voidaan toimittaa verkkovirtasovittimeen yhdistettynä.
• Lisävarusteiden ulkonäkö voi erota hieman yläpuolella olevista kuvista.

Paristojen asettaminen kaukosäättimeen ennen käyttöä (AA-paristo X 2)

Liu'uta takakantta nuolen suuntaan, kunnes se irtoaa kokonaan. Aseta lokeroon 2 AA-alkaliparistoa (1,5 V) suunnattuina niin, että niiden napaisuus on oikein. Työnnä takakansi takaisin paikalleen.

1	NäyttöNäyttää tuotteen tilan ja nykyisen toiminnan.
2	(Virta) -painikeKytkee ja katkaisee virran.Auto Power Down-toimintoLaite sammuu automaattisesti seuraavissa tilanteissa.- D.IN-/HDMI-/BT-/USB-tila: Jos äänisignaalia ei ole 20 minuuttiin.
3	-/+ (Äänenvoimakkuus) -painikeSäätää äänenvoimakkuutta.Kun äänenvoimakkuutta säädetään, se näkyy Soundbar-laitteen etupaneelin näytössä.
4	(Lähde) -painikeValitse ohjelmalähdetilan.
	Ohjelmalähdetila Näyttö
	Optinen digitaalinen tuloliitäntä D.IN
	ARC (HDMI OUT) -tuloliitäntä	D.IN → TV ARC (Automaattinen muunnos)
	HDMI-tuloliitäntä HDMI
	BLUETOOTH-tila BT
	USB-tila USB
	Voit ottaa BT PAIRING -tilan käyttöön vaihtamalla ohjelmalähteeksi BT-tilan ja pitämällä painettuna (Lähde) -painiketta yli 5 sekuntia.

• Virtanäppäin toimii 4–6 sekunnin kuluttua virtajohdon kytkemisestä.
• Kun kytket laitteen virran päälle, laite on valmis äänentoistoon n. 4-5 sekunnin kuluttua.
• Jos haluat kuunnella ääntä vain Soundbarista, sinun on kytkettävä TV:n kaiuttimet pois päältä TV:si Ääniasetukset -valikosta. Katso ohjeita television käyttöoppaasta.

Soundbar-laitteen alapaneeli

1	DIGITAL AUDIO IN (OPTICAL)Kytke ulkoisen laitteen digitaalinen (optinen) lähtöliitäntä tähän.
2	USB (5V 0.5A)Kytke USB-laite tähän, kun haluat toistaa USB-laitteessa olevia musiikkitiedostoja Soundbar-laitteen kautta.
3	HDMIKytke tähän digitaalinen video- ja äänisignaali samanaikaisesti HDMI-kaapelin kautta.Kytke ulkoisen laitteen HDMI-lähtöliitäntä tähän.
4	HDMI TO TV (ARC)Kytke TV:n HDMI (ARC) -liitäntä tähän.
5	DC 24V (Virtatuloliitäntä)Kytke verkkolaite tähän.

- Kun irrotat verkkolaitteen virtakaapelin pistorasiasta, vedä pistokkeesta. Älä vedä kaapelista.

- Älä liitä tätä laitetta tai muita laitteita pistorasiaan, ennen kuin kaikki laitteiden väliset liitännät on tehty.

03 SOUNDBAR-LAITTEEN YHDISTÄMINEN

Virran liittäminen

Kytke laitteet pistorasiaan virransyötön osilla seuraavassa järjestyksessä:

1. Kytke virtajohto bassokaiuttimeen.
2. Kytke virtalähtökaapeli verkkolaitteeseen ja sitten Soundbar-laitteeseen.
3. Kytke virtajohto pistorasiaan.

- Lisätietoja tarvittavasta sähkövirrasta ja virrankulutuksesta on tuotteeseen kiinnitetyssä tarrassa. (Tarra: Soundbar-päälaitteen alapuoli)

- Pidä verkkolaitetta pöydällä tai lattialla. Jos asetat verkkolaitteen niin, että se riippuu virtajohdon tuloliitäntä ylöspäin, verkkolaitteen sisään voi päästä vettä tai muita sitä vahingoittavia aineita.

Kytke Soundbar-laite bassokaiuttimeen

Kun bassokaiutin on yhdistetty, bassotoisto on täyteläistä.

Bassokaiuttimen ja Soundbar-laitteen automaattinen yhdistäminen

Kun olet kytkenyt virtakaapelin Soundbar-laitteeseen ja bassokaiuttimeen ja kytket virran, bassokaiutin yhdistetään automaattisesti Soundbar-laitteeseen.

- Kun laiteparin automaattinen muodostus on valmis, bassokaiuttimen takaosassa oleva sininen merkkivalo syttyy.

Bassokaiuttimen takaosan merkkivalot

Merkkivalo Tila Kuvaus		Toimenpide
Sininen	Palaa	Yhteys muodostettu (normaali toiminta)	-
	Vilkkuu	Uutta yhteyttä muodostetaan	Varmista, että Soundbar-päälaitteeseen kytketty virtakaapeli on kytketty oikein tai odota noin 5 minuuttia. Jos vilkkuminen jatkuu, kokeile yhdistää bassokaiutin manuaalisesti. Katso sivua 7.
Punainen Palaa		Valmiustila (Soundbar-päälaitteen ollessa sammutettuna)	Varmista, että Soundbar-päälaitteen virtakaapeli on kytketty oikein.
		Yhteys katkennut	Muodosta yhteys uudelleen. Katso yhteyden manuaalisen muodostamisen ohjeet sivulla 7.
Punainen ja sininen	Vilkkuu	Toimintahäiriö	Katso Samsungin huoltokeskuksen yhteystiedot käyttöoppaasta.

Bassokaiuttimen yhdistäminen manuaalisesti, jos automaattinen yhdistäminen epäonnistuu

Ennen seuraavien manuaalista yhdistämistä koskevien ohjeiden noudattamista:

• Varmista, että Soundbar-laitteen ja bassokaiuttimen virtakaapeli on kytketty oikein. • Varmista, että Soundbar-laitteeseen on kytketty virta.
• Pidä bassokaiuttimen takaosan ID SET -painiketta painettuna vähintään 5 sekuntia.

- Punainen merkkivalo bassokaiuttimen takaosassa sammuu ja sininen merkkivalo vilkkuu.

1. Pidä kaukosäätimen Ylös -näppäintä painettuna vähintään 5 sekuntia.
2. ID SET-viesti näkyy Soundbar-laitteen näytössä hetken ja katoaa sitten.
3. Soundbar-laite käynnistyy automaattisesti, kun ID SET-toiminto on valmis.

1. Tarkista, palaako LINK-merkkivalo sinisenä vilkkumatta (yhteys muodostettu).

LINK-merkkivalo lakkaa vilkkumasta ja palaa jatkuvasti sinisenä, kun Soundbar-laitteen ja langattoman bassokaiuttimen välinen yhteys on muodostettu.

HUOMAUTUKSIA

• Älä liitä tämän laitteen virtajohtoa tai TV:tä pistorasiaan, ennen kuin kaikki laitteiden väliset liitännät on tehty.
• Varmista ennen tämän laitteen siirtämistä tai asentamista, että virta on katkaistu ja virtajohto irrotettu.
• Jos päälaitteen virta katkaistaan, langaton bassokaiutin siirtyy valmiustilaan ja takaosan STANDBY-merkkivalo vilkkuu ensin sinisenä useita kertoja ja jää sitten palamaan punaisena.
• Jos käytät Soundbar-laitteen lähellä toista laitetta, joka käyttää samaa taajuutta (5,8 GHz) kuin Soundbar-laite, häiriöt voivat aiheuttaa ääneen katkoja.
• Päälaitteen langattoman signaalin enimmäistoimintaetäisyys on noin 10 metriä, mutta se voi vaihdella käyttöympäristön mukaan. Jos päälaiteen ja langattoman bassokaiuttimen välissä on teräsbetoni- tai metalliseinä, järjestelmä ei ehkä toimi lainkaan, koska langaton signaali ei läpäise metallia.

VAROTOIMIA

• Langattoman signaalin vastaanottoantennit ovat langattoman bassokaiuttimen sisällä. Suojaa laitteet vedeltä ja kosteudelta.
• Parhaan kuuntelunautinnon saavuttamiseksi varmista, että langatonta bassokaiutinta tai langatonta vastaanotinmoduulia (myydään erikseen) ympäröivällä alueella ei ole mitään esteitä.

SWA-8500S (myydään erikseen) -laitteen yhdistäminen Soundbar-laitteeseen

Laajenna aitoon langattomaan tilaäänentoistoon yhdistämällä Samsungin langaton takakaiutinsarja (SWA-8500S, myydään erikseen) Soundbar-laitteeseen.

1. Yhdistä langaton vastaanotinmoduuli 2 tilaäänikaiuttimeen.

– Kaiutinkaapelit on värikoodattu.

1. Tarkista vastaanotinmoduulin valmiustilan tila, kun olet kytkenyt moduulin pistorasiaan.

- Langattoman vastaanotinmoduulin LINK-merkkivalo (sininen merkkivalo) vilkkuu. Jos merkkivalo ei vilku, paina langattoman vastaanotinmoduulin takaosan ID SET -painiketta kynänkärjellä 5–6 sekuntia, kunnes LINK-merkkivalo vilkkuu (sinisenä). Lisätietoja merkkivalosta on SWA-8500S-laitteen käyttöoppaassa.

1. Pidä kaukosäätimen Ylös-näppäintä painettuna vähintään 5 sekuntia.
2. ID SET -viesti näkyy Soundbar-laitteen näytössä hetken ja katoaa sitten.
3. Soundbar-laite käynnistyy automaattisesti, kun ID SET -toiminto on valmis.

MUISTUTUS

- Jos Soundbar-laite toistaa musiikkia, kun se muodostaa yhteyden SWA-8500S-laitteeseen, bassokaiuttimen äänessä voi olla katkoja yhteyden muodostamisen lopussa.

1. Tarkista, palaako LINK-merkkivalo sinisenä vilkkumatta (yhteys muodostettu).

LINK-merkkivalo lakkaa vilkkumasta ja palaa jatkuvasti sinisenä, kun Soundbar-laitteen ja langattoman vastaanotinmoduulin välinen yhteys on muodostettu.

1. Jos yhteyttä SWA-8500S-laitteeseen ei ole muodostettu, toista menettely vaiheesta 2 alkaen.

04 YHDISTÄMINEN TV:HEN

Voit kuunnella TV:n ääntä Soundbar-laitteen kautta langallisella tai langattomalla yhteydellä.

- Kun Soundbar-laite on yhdistetty tiettyihin Samsung-televisioihin, Soundbar-laitetta voidaan ohjata TV:n kaukosäätimellä.

– Tämä toiminto on tuettu Samsung Smart TV -televisioissa, jotka ovat tulleet myyntiin vuonna 2017 tai myöhemmin ja jotka tukevat Bluetooth-toimintoa, kun Soundbar-laite yhdistetään TV:hen optisella kaapelilla.

– Tämän toiminnon avulla voit myös säätää äänentoistoa, muuttaa eri asetuksia, säätää äänenvoimakkuutta ja mykistää äänen.

Vaihtoehto 1. Kytkeminen kaapelilla

Kun lähetyssignaali on Dolby Digital -signaali ja TV:n "Digitaalinen äänilähtömuoto" -asetuksena on PCM, on suositeltavaa vaihtaa asetukseksi Dolby Digital. Kun asetus on vaihdettu, äänenlaatu on parempi. (TV:n valmistajan mukaan voi olla, että TV:n valikossa on käytetty eri sanoja sanojen Dolby Digital ja PCM sijaan.)

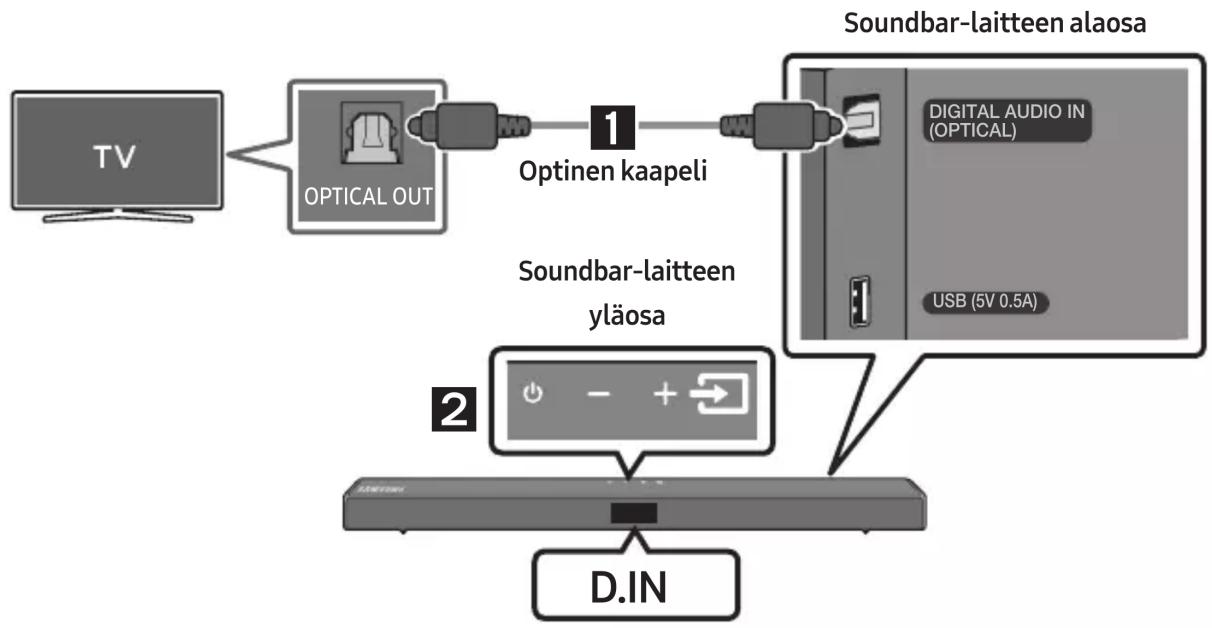

Kytkeminen optisella kaapelilla

1. Liitä Soundbar-laitteen DIGITAL AUDIO IN (OPTICAL) -liitäntä TV:n OPTICAL OUT -liitäntään digitaalisella optisella kaapelilla.
2. Paina yläpaneelin tai kaukosäätimen (Lähde) -painiketta ja valitse sitten D.IN -tila.

1. Kun Soundbar-laite ja TV ovat käynnissä, kytke HDMI-kaapeli (ei mukana) kuvan mukaan.
2. Soundbar-päälaitteen näytössä näkyy teksti TV ARC, ja Soundbar-laite toistaa TV:n ääntä.
3. Jos TV:n ääntä ei kuulu, siirry kaukosäätimen tai Soundbar-laitteen yläosan (Lähde) -painiketta painamalla D.IN -tilaan. Näytössä näkyvät vuorotellen tekstit D.IN ja TV ARC, ja TV:n ääni kuuluu.
4. Jos Soundbar-päälaitteen näytössä ei näy tekstiä TV ARC, tarkista, että HDMI-kaapeli (ei mukana) on kytketty oikeaan porttiin.
5. Säädä Soundbar-laitteen äänenvoimakkuutta TV:n kaukosäätimellä.

HUOMAUTUKSIA

• HDMI on liitäntä, jonka kautta voidaan siirtää digitaalista videokuvaa ja ääntä samanaikaisesti yhdellä kaapelilla.
• Jos TV:ssä on ARC-liitäntä, liitä HDMI-kaapeli HDMI IN (ARC) -liitäntään.
• On suositeltavaa käyttää HDMI-kaapelia, jossa ei ole ferriittisydänkeloja. Jos käytät HDMI-kaapelia, jossa on ferriittisydänkelat, varmista, että kelojen läpimitta on alle 14 mm.
• Tämä toiminto ei ole käytettävissä, jos HDMI-kaapeli ei tue ARC-toimintoa.

Vaihtoehto 2. Yhdistäminen langattomasti

TV:n yhdistäminen Bluetooth-yhteydellä

Kun TV on yhdistetty Bluetooth-yhteydellä, voit kuunnella stereoääntä ilman kaapeleita.

- Vain yksi TV voidaan yhdistää kerrallaan.

Yhteyden muodostaminen ensimmäisen kerran

1. Siirry BT PAIRING-tilaan painamalla kaukosäätimen ✝ PAIR-painiketta.

(TAI) a. Paina → (Lähde) -painiketta yläpaneelissa ja valitse sitten BT.

BT muuttuu muutaman sekunnin kuluttua automaattisesti muotoon BT PAIRING tai muuttuu muotoon BT READY, jos yhteystietue on olemassa.

b. Kun BT READY on näkyvissä, pidä Soundbar-laitteen yläpaneelin → (Lähde) -painiketta painettuna yli 5 sekuntia, kunnes BT PAIRING tulee näkyviin.

1. Valitse Bluetooth-tila TV:ssä. (Katso lisätietoja TV:n käyttöoppaasta.)
2. Valitse [AV] Samsung Soundbar T5-Series TV:n kuvaruudun luettelosta. Käytettävissä olevan Soundbar-laitteen vieressä on teksti Need Pairing tai Paired TV:n kuvaruudun luettelossa. Kun haluat muodostaa yhteyden Soundbar-laitteeseen, valitse viesti ja muodosta yhteys.

- Kun TV on yhdistetty, teksti [TV:n nimi] → BT näkyy Soundbar-laitteen etupaneelin näytössä.

1. Voit nyt kuunnella TV:n ääntä Soundbar-laitteen kautta.

Jos yhteyden muodostaminen laitteeseen epäonnistuu

- Jos luettelossa näkyy aiemmin yhdistetty Soundbar-laite (esimerkiksi [AV] Samsung Soundbar T5-Series), poista se.

- Toista sitten vaiheet 1–3.

HUOMAUTUS

- Kun olet yhdistänyt Soundbar-laitteen TV:hen ensimmäisen kerran, voit muodostaa yhteyden uudelleen BT READY -tilan avulla.

Soundbar-laitteen ja TV:n yhteyden katkaiseminen

Paina yläpaneelin tai kaukosäätimen (Lähde) -painiketta ja valitse sitten mikä tahansa muu tila kuin BT.

• Yhteyden katkaiseminen kestää jonkin aikaa, koska TV:n on saatava vastaus Soundbar-laitteelta. (Tarvittava aika voi vaihdella TV:n mallin mukaan.)
• Voit peruuttaa Soundbar-laitteen ja television välisen automaattisen Bluetooth-yhteyden pitämällä kaukosäätimen Vasemmalle-näppäintä painettuna 5 sekuntia Soundbar-laitteen ollessa BT READY -tilassa. (Vaihtokytkin: käytössä → ei käytössä)

Erot BT READY -tilan ja BT PAIRING -tilan välillä

• BT READY : Tässä tilassa voit etsiä aiemmin yhdistetyt TV:t tai yhdistää aiemmin yhdistetyn mobiililaitteen Soundbar-laitteeseen.
• BT PAIRING: Tässä tilassa voit yhdistää uuden laitteen Soundbar-laitteeseen. (Paina kaukosäätimen ✝ PAIR -painiketta tai pidä Soundbar-laitteen yläosan ➞ (Lähde) -painiketta painettuna yli 5 sekuntia Soundbar-laitteen ollessa BT -tilassa.)

HUOMAUTUKSIA

• Jos sinulta kysytään PIN-koodia, kun yhdistät Bluetooth-laitetta, syötä <0000>.
• Bluetooth-yhteystilassa Bluetooth-yhteys katkeaa, jos Soundbar-laitteen ja Bluetooth-laitteen välinen etäisyys on yli 10 metriä.
• Soundbar-laite sammuu automaattisesti, kun laite on ollut valmiustilassa 20 minuuttia.
• Soundbar-laite ei ehkä suorita Bluetooth-hakua tai muodosta yhteyttä oikein,
• jos Soundbar-laitteen ympärillä on voimakas sähkökenttä
• jos vähintään kaksi Bluetooth-laitetta yhdistetään samanaikaisesti Soundbar-laitteeseen
• jos Bluetooth-laite sammutetaan, se ei ole oikeassa paikassa tai siinä ilmenee toimintahäiriö.
• Elektroniset laitteet voivat aiheuttaa radiohäiriöitä. Sähkömagneettisia aaltoja tuottavat laitteet on pidettävä etäällä Soundbar-päälaitteesta. Tällaisia ovat esimerkiksi mikroaaltouunit, langattomat LAN-laitteet jne.

05 ULKOISEN LAITTEEN YHDISTÄMINEN

Voit kuunnella ulkoisen laitteen ääntä Soundbar-laitteen kautta yhdistämällä ulkoisen laitteen langallisella yhteydellä tai Bluetooth-yhteydellä.

Kytkeminen optisella kaapelilla

1. Liitä päälaitteen DIGITAL AUDIO IN (OPTICAL) -liitäntä lähdelaitteen OPTICAL OUT -liitäntään digitaalisella optisella kaapelilla.
2. Valitse D.IN -tila painamalla yläpaneelin tai kaukosäätimen → (Lähde) -painiketta.

Kytkeminen HDMI-kaapelilla

1. Kytke HDMI-kaapeli (ei mukana) tuotteen takaosan HDMI -liitännästä digitaalisen laitteen HDMI OUT -liitäntään.
2. Kytke HDMI-kaapeli (ei mukana) tuotteen takaosan HDMI TO TV (ARC) -liitännästä TV:n HDMI IN -liitäntään.
3. Paina yläpaneelin tai kaukosäätimen (Lähde) -painiketta ja valitse sitten HDMI.
4. HDMI-tila näkyy Soundbar-laitteen näyttöpaneelissa, ja ääni kuuluu.

06 USB-TALLENNUSLAITTEEN KYTKEMINEN

Voit toistaa USB-tallennuslaitteissa olevia musiikkitiedostoja Soundbar-laitteen kautta.

1. Kytke USB-laite tuotteen alaosan USB-porttiin.
2. Paina yläpaneelin tai kaukosäätimen (Lähde) -painiketta ja valitse sitten USB.
3. USB näkyy näytössä.
4. Toista USB-tallennuslaitteessa olevia musiikkitiedostoja Soundbar-laitteen kautta.

- Soundbar-laite sammuu automaattisesti (Auto Power Down), jos mitään USB-laitetta ei kytketä yli 20 minuutin kuluessa.

Yhteensopivuusluettelo

Tiedostotunniste Koodekki Näytteenottotaajuus Bittinopeus
*.mp3 MPEG 1 Layer2 16kHz ~ 48kHz 80 ~ 320kbps
*.wma	Wave_Format_MSAudio1	16kHz ~ 48kHz	56 ~ 128kbps
	Wave_Format_MSAudio2	16kHz ~ 48kHz	56 ~ 128kbps
*.aac	AAC	16kHz ~ 96kHz	48 ~ 320kbps
	A AC-LC	16kHz ~ 96kHz	128 ~ 192kbps5.1-kanavainen 320kbps
	HE-AAC	24kHz ~ 96kHz	48 ~ 64kbps5.1-kanavainen 160kbps
*.wav	-	16kHz ~ 48kHz	enintään 3000kbps
*.ogg	OGG 1.1.0	16kHz ~ 48kHz	50 ~ 500kbps

- Jos USB-laitteeseen on tallennettu liikaa kansioita ja tiedostoja, Soundbar-laitteelta voi kestää jonkin aikaa lukea tiedostot ja aloittaa niiden toisto.

07 MOBIILILAITTEEN YHDISTÄMINEN

Yhdistäminen Bluetooth-yhteydellä

Kun mobiililaite on yhdistetty Bluetooth-yhteydellä, voit kuunnella stereoääntä ilman kaapeleita.

- Yhteys on rajoitettu yhteen televisioon tai kahteen Bluetooth-laitteeseen samanaikaisesti.

Yhteyden muodostaminen ensimmäisen kerran

1. Siirry BT PAIRING -tilaan painamalla kaukosäätimen ✝ PAIR -painiketta.

(TAI)

a. Paina (Lähde) -painiketta yläpaneelissa ja valitse sitten BT. BT muuttuu muutaman sekunnin kuluttua automaattisesti muotoon BT PAIRING tai muuttuu muotoon BT READY, jos yhteystietue on olemassa. b. Kun BT READY on näkyvissä, pidä Soundbar-laitteen yläpaneelin (Lähde) -painiketta painettuna yli 5 sekuntia, kunnes BT PAIRING tulee näkyviin.

1. Valitse [AV] Samsung Soundbar T5-Series luettelosta.

- Kun Soundbar-laite on yhdistetty Bluetooth-laitteeseen, teksti [Bluetooth-laitteen nimi] → BT näkyy etupaneelin näytössä.

1. Toista Bluetooth-yhteydellä yhdistetyssä laitteessa olevia musiikkitiedostoja Soundbar-laitteen kautta.

Jos yhteyden muodostaminen laitteeseen epäonnistuu

• Jos luettelossa näkyy aiemmin yhdistetty Soundbar-laite (esimerkiksi [AV] Samsung Soundbar T5-Series), poista se. • Toista sitten vaiheet 1 ja 2.

HUOMAUTUS

- Kun olet yhdistänyt Soundbar-laitteen mobiililaitteen ensimmäisen kerran, voit muodostaa yhteyden uudelleen BT READY -tilan avulla.

Erot BT READY -tilan ja BT PAIRING -tilan välillä

• BT READY : Tässä tilassa voit etsiä aiemmin yhdistetyt TV:t tai yhdistää aiemmin yhdistetyn mobiililaitteen Soundbar-laitteeseen.
• BT PAIRING : Tässä tilassa voit yhdistää uuden laitteen Soundbar-laitteeseen. (Paina kaukosäätimen ✝ PAIR -painiketta tai pidä Soundbar-laitteen yläosan 📄 (Lähde) -painiketta painettuna yli 5 sekuntia Soundbar-laitteen ollessa BT-tilassa.)

HUOMAUTUKSIA

• Jos sinulta kysytään PIN-koodia, kun yhdistät Bluetooth-laitetta, syötä <0000>.
• Bluetooth-yhteystilassa Bluetooth-yhteys katkeaa, jos Soundbar-laitteen ja Bluetooth-laitteen välinen yhteys on pidempi kuin 10 metriä.
• Soundbar-laite sammuu automaattisesti, kun laite on ollut valmiustilassa 20 minuuttia.

- Soundbar-laite ei ehkä suorita Bluetooth-hakua tai muodosta yhteyttä oikein, - jos Soundbar-laitteen ympärillä on voimakas sähkökenttä - jos useita Bluetooth-laitteita yhdistetään samanaikaisesti Soundbar-laitteeseen - jos Bluetooth-laite on sammutettu, se ei ole oikeassa paikassa tai siinä ilmenee toimintahäiriö.

- Elektroniset laitteet voivat aiheuttaa radiohäiriötä. Sähkömagneettisia aaltoja tuottavat laitteet on pidettävä etäällä Soundbar-päälaitteesta. Tällaisia ovat esimerkiksi mikroaaltouunit, langattomat LAN-laitteet jne.

- Soundbar tukee SBC-tietoa (44,1 kHz, 48 kHz).

- Muodosta yhteys vain Bluetooth-laitteeseen, joka tukee A2DP (AV) -toimintoa.

- Et voi yhdistää Soundbaria Bluetooth-laitteeseen, joka tukee vain HF (Hands Free) -toimintoa.

- Kun olet yhdistänyt Soundbarin Bluetooth-laitteeseen, voit vaihtaa Soundbarin automaattisesti BT-tilaan valitsemalla [AV] Samsung Soundbar T5-Series laitteen haettujen laitteiden luettelosta. - Käytettävissä vain, jos Soundbar on lueteltu Bluetooth-laitteen yhdistettyjen laitteiden listalla. (Bluetooth-laitteen ja Soundbarin on oltava yhdistetty vähintään kerran.)

- Soundbar näkyy Bluetooth-laitteen haettujen laitteiden luettelossa vain, jos Soundbar näyttää viestin BT READY.

Bluetooth Power Käytössä (SOUND MODE)

Jos aiemmin pariksi liitetty Bluetooth-laite yrittää muodostaa laiteparin Soundbar-laitteen kanssa, kun Bluetooth Power Käytössä -toiminto on poissa käytöstä, Soundbar-laite käynnistyy automaattisesti.

1. Pidä kaukosäätimen SOUND MODE -painiketta painettuna yli 5 sekuntia, kun Soundbar-laite on käynnissä.
2. ON-BLUETOOTH POWER -teksti näkyy Soundbar-laitteen näytössä.

Mobiililaitteen ja Soundbar-laitteen välisen yhteyden katkaiseminen

Voit katkaista Bluetooth-laitteen ja Soundbar-järjestelmän yhteyden. Lisätietoja on Bluetooth-laitteen käyttöoppaassa.

• Soundbar-järjestelmän yhteys katkaistaan.
• Kun Soundbar-laitteen yhteys Bluetooth-laitteeseen on katkaistu, Soundbar-laitteen etupaneelin näytössä näkyy teksti BT DISCONNECTED.

Soundbar-laitteen ja Bluetooth-laitteen yhteyden katkaiseminen

Paina yläpaneelin tai kaukosäätimen (Lähde) -painiketta ja valitse sitten mikä tahansa muu tila kuin BT.

• Yhteyden katkaiseminen kestää jonkin aikaa, koska Bluetooth-laitteen on saatava vastaus Soundbar-laitteelta. (Yhteyden katkaisemiseen kuluva aika voi vaihdella Bluetooth-laitteen mukaan.)
• Kun Soundbar-laitteen yhteys Bluetooth-laitteeseen on katkaistu, Soundbar-laitteen etupaneelin näytössä näkyy teksti BT DISCONNECTED.

HUOMAUTUKSIA

• Bluetooth-yhteys katkeaa Bluetooth-yhteystilassa, jos Soundbar-järjestelmän ja Bluetooth-laitteen välinen etäisyys ylittää 10 metriä.
• Soundbar-järjestelmä kytkeytyy automaattisesti pois päältä 20 minuutin kuluttua Valmis-tilassa.

Lisätietoja Bluetoothista

Bluetooth-tekniikan avulla Bluetooth-yhteensopivat laitteet voivat olla helposti yhteydessä toisiinsa lyhyen kantaman langattoman yhteyden kautta.

- Bluetooth-laite voi aiheuttaa häiriöitä tai toimintavian käytöstä riippuen:

• Ruumiinosa koskettaa Bluetooth-laitteen tai Soundbar-järjestelmän lähetin- ja vastaanotinjärjestelmää. – Sähköinen vaihtelu, joka aiheutuu seinän, kulman tai sermin aiheuttamasta häiriöstä.

- Sähköhäiriö samaa taajuuskaistaa käyttävistä laitteista, kuten lääketieteellisistä laitteista, mikroaaltouunista tai langattomasta lähiverkosta.

• Yhdistä Soundbar Bluetooth-laitteeseen pitäen laitteet lähellä toisiaan.
• Mitä pidempi matka Soundbar-järjestelmän ja Bluetooth-laitteen välillä on, sitä huonompi yhteys on. Jos etäisyys ylittää Bluetoothin toimintasäteen, yhteys katkeaa.
• Alueilla, joissa yhteyden laatu on heikko, Bluetooth-yhteys ei välttämättä toimi kunnolla.
• Bluetooth-yhteys toimii vain lähellä laitetta. Yhteys katkeaa automaattisesti, jos välimatka kasvaa tätä suuremmaksi. Tälläkin etäisyydellä äänenlaatu voi heikentyä, jos laitteiden välissä on seiniä tai ovia.
• Tämä langaton laite voi toiminnassa olleessaan aiheuttaa sähköisiä häiriöitä.

Bluetooth-moniyhteys

Soundbar-laite voidaan yhdistää kahteen Bluetooth-laitteeseen samanaikaisesti.

1. Yhdistä Soundbar-laite enintään kahteen Bluetooth-laitteeseen. (Katso sivua 17)
2. Toista musiikkia toisesta yhdistetystä Bluetooth-laitteesta, kun kaksi laitetta on yhdistetty.
3. Voit toistaa musiikkia Bluetooth-laitteesta B laitteen A toiston aikana keskeyttämällä tai pysäyttämällä toiston laitteessa A ja aloittamalla toiston laitteessa B.
4. Laite ei vaihdu toistettaessa musiikkia laitteesta B keskeyttämättä tai pysäyttämättä ensin laitetta A.

Bluetooth-laiteparin muodostaminen usean laitteen kanssa

Useiden laitteiden yhdistäminen Soundbar-laitteeseen

1. Käynnistä Soundbar-laite.
2. Paina mitä tahansa lähdettä käytettäessä Soundbar-laitteen yläosan 📄 (Lähde) -painiketta yli 5 sekuntia, jolloin Soundbar-laite siirtyy BT PAIRING -tilaan, ota sitten Bluetooth-laitteessa Bluetooth-toiminto käyttöön ja valitse Soundbar-laite löytyneiden laitteiden luettelosta, niin Soundbar-laite luo automaattisesti yhteyden Bluetooth-laitteeseen.
3. Toinen Bluetooth-laite voidaan liittää Soundbar-laitteen laitepariksi samalla tavalla. Jos yrität yhdistää kolmannen laitteen, yhdistetty laite, joka ei toista ääntä, menettää Bluetooth-yhteytensä, mutta se pysyy edelleen Soundbar-laitteen laiteparina.
4. Samalla tavalla voit muodostaa pariliitoksen enintään 8 Bluetooth-laitteeseen, mutta vain viimeiset 2 voivat olla yhteydessä Soundbar-laitteeseen samanaikaisesti.

HUOMAUTUKSIA

• Vain 1 Samsung-TV tai 2 Bluetooth-laitetta voi olla yhteydessä Soundbar-laitteeseen samanaikaisesti.
• Soundbar-laitteen yhteys Bluetooth-laitteisiin katkeaa, kun se vastaanottaa yhteyspyynnön Samsung-TV:stä.

08 KAUKOSÄÄTIMEN KÄYTTÄMINEN

Kaukolaukaisimen käyttö

1	Virta	Käynnistää ja sammuttaa Soundbar-laitteen.
2	Lähde	Painamalla tätä voit valita Soundbar-laitteeseen yhdistetyn ohjelmalähteen.
3	Mykistys	Voit mykistää äänen painamalla (Mykistys) painiketta.Voit poistaa mykistyksen painamalla sitä uudelleen.
4	SOUND MODE	Voit valita haluamasi äänitehosteen vaihtoehdoista STANDARD, SURROUND SOUND, GAME, SMART ja DTS VIRTUAL:X.- STANDARDToistaa alkuperäisen äänen.- SURROUND SOUNDTarjoaa tavallista laajemman äänikentän.- GAMETarjoaa stereoskooppisen äänen, joka ympäröi sinut pelin tapahtumilla.- SMARTAnalysoi sisällön reaaliaikaisesti ja tarjoaa optimaalisen äänikentän automaattisesti sisällön ominaisuuksien perusteella.- DTS VIRTUAL:XMukaansatempaava 3D-ääni mistä tahansa sisällöstä.

		DRC (Dynamic Range Control)Voit käyttää Dolby Digital -äänen dynamiikka-alueen rajoitusta.Ota DRC (Dynamic Range Control) käyttöön tai poista se käytöstä painamallaSOUND MODE-painiketta jonkin aikaa Soundbar-laitteen ollessa sammutettuna.Kun DRC on käytössä, voimakkaimpia ääniä vaimennetaan. (Äänessä voi olla säröä.)Bluetooth PowerTämä toiminto käynnistää Soundbar-laitteen automaattisesti, kun aiemmin yhdistetystä TV:stä tai Bluetooth-laitteesta vastaanotetaan yhteyspyyntö.- Poista Bluetooth Power-toiminto käytöstä pitämälläSOUND MODE-painiketta painettuna yli 5 sekuntia.
5	BluetoothPAIR	PainaPAIRpainiketta. TekstiBT PAIRINGnäkyy Soundbar-laitteen näytössä.Voit yhdistää Soundbar-laitteen uuteen Bluetooth-laitteeseen tässä tilassa valitsemalla Soundbar-laitteen Bluetooth-laitteen hakuluettelosta.
6	Toisto/tauko	Voit keskeyttää musiikkitiedoston toiston tilapäisesti painamalla►II-painiketta.Kun painat painiketta uudelleen, musiikkitiedoston toisto jatkuu.
7	Ylös/Alas/Vasemmalle/Oikealle	Valitse Ylös, Alas, Vasemmalle tai Oikealle painamalla merkittyjä kohtia.Valitse tai aseta toimintoja painamalla painikkeen kohtaa Ylös, Alas, Vasemmalle tai Oikealle.UudelleentoistoVoit käyttää uudelleentoistotoimintoaUSB-tilassa painamallaYlös-painiketta.Musiikkitiedoston ohitusVoit siirtyä seuraavan musiikkitiedoston toistoon painamallaOikealle-painiketta. Voitsiirtyä edellisen musiikkitiedoston toistoon painamallaVasemmalle-painiketta.ID SETSuoritaID SET-toiminto pitämälläYlös-painiketta painettuna 5 sekuntia (kun yhdistetään lisälaitteeseen).
		Äänenvoimakkuuden rajoitustoimintoKuulosi suojaamiseksi Äänenvoimakkuuden rajoitus -toiminto rajoittaa äänenvoimakkuuden arvoon 20, jos käynnistät Soundbar-laitteen ja äänenvoimakkuus on asetettu suurempaan arvoon kuin 20.- Äänenvoimakkuuden rajoitus -toiminnon oletusasetus on Ei käytössä. Jos haluat aktivoida sen, ota se käyttöön.- Kun Äänenvoimakkuuden rajoitus -toiminto on otettu käyttöön, se pysyy käytössä, vaikka virta katkaistaisiin.- Kun haluat ottaa Äänenvoimakkuuden rajoitus -toiminto on poissa käytöstä, etuosan näytössä näkyy teksti V FREE. Kun toiminto on käytössä, näytössä näkyy teksti V LOCK.
8	Äänen asetus	Voit valita vaihtoehdon TREBLE, BASS tai AUDIO SYNC.Kun haluat säätää diskantti- tai bassoäänten voimakkuutta, valitseÄänen asetus-painiketta painamalla TREBLE tai BASS ja säädä sitten äänenvoimakkuutta välillä -6–+6 painikkeilla Ylös/Alas.Voit säätää jokaisen taajuusalueen ääntä pitämällä(Äänen asetus)-painiketta painettuna noin 5 sekuntia. Alueet 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz ja 10 kHz ovat valittavissa Vasemmalle/Oikealle-painikkeilla, ja jokaista voi säätää välillä -6–+6 Ylös/Alas-painikkeilla.Jos TV:n kuva ja Soundbar-laitteen toistama ääni ovat epätahdistettuja, valitseÄänen asetus-painiketta painamalla AUDIO SYNC ja määritä sitten ääniviiveen asetukseksi 0–300 millisekuntia painikkeilla Ylös/Alas. (Ei käytettävissä USB- eikä BT-tilassa.)AUDIO SYNC on tuettu vain joissakin toiminnoissa.
9	WOOFER	Voit säätää bassokaiuttimen äänenvoimakkuutta asetukseen -12 tai välillä -6–+6 siirtämällä WOOFER-painiketta eteen- tai taaksepäin. Voit asettaa bassokaiuttimen äänenvoimakkuuden arvoon 0 painamalla painiketta suoraan alaspäin.
10	VOL	Voit säätää äänenvoimakkuutta siirtämällä VOL-painiketta eteen- tai taaksepäin.MykistysVoit mykistää äänen painamalla VOL-painiketta. Voit poistaa mykistyksen painamalla sitä uudelleen.

Soundbar-laitteen äänenvoimakkuuden säätäminen TV:n kaukosäätimellä

Jos sinulla on Samsungin TV, voit säätää Soundbar-laitteen äänenvoimakkuutta Samsungin TV:n mukana toimitetulla infrapunakaukosäätimellä.

Määritä ensin TV:n valikossa TV:n ääni toistettavaksi ulkoisista kaiuttimista ja ohjaa sitten Soundbar-laitteen äänenvoimakkuutta Samsungin kaukosäätimellä. Katso lisätietoja TV:n käyttöoppaasta. Tämän toiminnon oletusasetus on, että äänenvoimakkuutta ohjataan Samsungin TV:n kaukosäätimellä. Jos käytettävä TV ei ole Samsungin TV, muuta tämän toiminnon asetuksia noudattamalla seuraavia ohjeita.

1. Sammuta Soundbar-laite.

1. Jos et halua käyttää tätä toimintoa, pidä WOOFER -painiketta toistuvasti ylös työnnettynä 5 sekuntia, kunnes OFF-TV REMOTE näkyy näytössä.

1. Jos haluat ohjata Soundbar-laitetta TV:n kaukosäätimellä, pidä WOOFER-painiketta ylös työnnettynä 5 sekuntia toistuvasti, kunnes ALL-TV REMOTE näkyy näytössä. Valitse sitten ulkoiset kaiuttimet TV:n valikossa.

1. Jos haluat palauttaa Soundbar-laitteen oletustilaan (ohjaus Samsungin TV:n kaukosäätimellä), pidä WOOFER-painiketta ylös työnnettynä 5 sekuntia toistuvasti, kunnes SAMSUNG-TV REMOTE näkyy näytössä.

– Joka kerta, kun työnnät WOOFER-painiketta ylös ja pidät sitä painettuna 5 sekuntia, tila vaihtuu seuraavassa järjestyksessä: SAMSUNG-TV REMOTE (oletustila) → OFF-TV REMOTE → ALL-TV REMOTE. – Tämä toiminto ei välttämättä ole käytettävissä kaikilla kaukosäätimillä. – Tätä toimintoa tukevat valmistajat: VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA

Piilotettujen painikkeiden käyttäminen (painikkeet, joissa on vähintään kaksi toimintoa)

Piilotettu painike		Viitesivu
Kaukosäätimen painike Toiminto
WOOFER (Ylös)	TV:n kaukosäätimessäKäytössä / Ei käytössä (Valmiustila)	Sivu 24
Vasemmalle	TV:n automaattinen yhdistäminenkäytössä / ei käytössä (BT-valmis)	Sivu 13
Ylös	ID SET (Valmiustila)	Sivu 22
Alas	Äänenvoimakkuuden rajoitusKäytössä / Ei käytössä (Valmiustila)	Sivu 23
[WK24] (Äänen asetus)	7 Band EQ Sivu 23
SOUND MODE	DRC ON/OFF (Valmiustila) Sivu 22
	Bluetooth Power Sivu 22

Eri äänitehostetilojen lähtösignaalitiedot

Tehoste Tulo			Lähtö
			Langaton takakaiutinsarja ei sisälly	Langaton takakaiutinsarja sisältyy
[SIGNATURE] SOUND MODE	STANDARD	2.0 -kan	2.1 -kan 4.1 -kan
		5.1 -kan 2.1 -kan 4.1 -kan
	SURROUND SOUND	2.0 -kan	2.1 -kan 4.1 -kan
		5.1 -kan 2.1 -kan 4.1 -kan
	GAME	2.0 -kan	2.1 -kan 4.1 -kan
		5.1 -kan 2.1 -kan 4.1 -kan
	SMART	2.0 -kan	2.1 -kan 4.1 -kan
		5.1 -kan 2.1 -kan 4.1 -kan
	DTS VIRTUAL:X	2.0 -kan	2.1 -kan 4.1 -kan
		5.1 -kan 2.1 -kan 4.1 -kan

- Samsungin langaton takakaiutinsarja on ostettavissa erikseen. Jos haluat ostaa sarjan, ota yhteys jälleenmyyjään, jolta ostit Soundbar-laitteen.

09 SEINÄTELINEEN ASENTAMINEN

Varotoimia asennukseen

• Asenna vain pystysuoralle seinälle.
• Älä asenna liian kuumaan tai kosteaan paikkaan.
• Varmista, että seinä kestää tuotteen painon. Jos ei, vahvista seinää tai valitse toinen asennuspaikka.
• Osta ja käytä kiinnitysruuveja tai ankkureita, jotka on tarkoitettu asennusseinän materiaalia varten (esimerkiksi kipsilevy, tiili tai puu). Jos mahdollista, kiinnitä ruuvit seinän pystypuihin.
• Osta seinäasennusruuveja, jotka sopivat sen seinän tyyppiin ja paksuuteen, johon haluat asentaa Soundbar-laitteen.

– Halkaisija: M5

– Pituus: Suosittelemme vähintään 35 mm:n pituutta.

• Kytke laite ulkoisiin laitteisiin asianmukaisilla kaapeleilla, ennen kuin asennat Soundbar-laitteen seinään.
• Varmista, että laitteen virta on katkaistu ja sen virtajohto irrotettu pistorasiasta, ennen kuin asennat laitteen. Muutoin on olemassa sähköiskun vaara.

Seinäkiinnitysosat

1. Aseta Seinäkiinnitysopas seinäpintaa vasten.
2. Seinäkiinnitysopas on asetettava vaakasuoraan asentoon.
3. Jos TV on asennettu seinälle, asenna Soundbar-laite vähintään 5 cm:n päähän TV:n alapuolelle.

1. Kohdista Seinäkiinnitysoppaan keskiviiva TV:n keskikohtaan (jos asennat Soundbar-laitteen TV:n alapuolelle) ja kiinnitä sitten Seinäkiinnitysopas seinään teipillä.

- Jos et tee asennusta TV:n alapuolelle, aseta keskiviiva asennusalueen keskikohtaan.

1. Merkitse kiinnitysruuvien paikat työntämällä kuulakärkikynän tai terävän lyijykynän kärki oppaan kummassakin päässä olevan B-TYPE -kuvan keskikohdan läpi ja irrota sitten Seinäkiinnitysopas.

1. Poraa sopivan kokoisella poranterällä seinään reikä kummankin merkinnän kohdalle.

- Jos merkinnät eivät vastaa tappien paikkoja, varmista, että asetat reikiin oikeanlaiset ankkurit tai kiinnitystulpat, ennen kuin asennat kiinnitysruuvit. Jos käytät ankkureita tai kiinnitystulppia, varmista, että poraamasi reiät ovat tarpeeksi suuret käyttämillesi ankkureille tai kiinnitystulpille.

1. Työnnä ruuvi (ei mukana) jokaisen Pidikeruuvi -ruuvin läpi ja kierrä sitten jokainen ruuvi tiukasti kiinni kiinnitysruuvin reikään.

1. Asenna 2 Seinäkiinnitintä oikean suuntaisesti Soundbar-laitteen alaosaan 2:lla Ruuvilla.

- Varmista asentaessasi, että Seinäkiinnittimien ripustinosa on Soundbar-laitteen takana.

Soundbar-laitteen takaosa

Soundbar-laitteen oikea sivu

1. Asenna Soundbar-laite siihen kiinnitettyjen seinäkiinnittimien avulla ripustamalla seinäkiinnittimet seinässä oleviin pidikeruuveihin.

1. Liu'uta Soundbar-laitetta alaspäin alla olevan kuvan mukaan niin, että seinäkiinnittimet ovat pitävästi pidikeruuvien varassa.

- Työnnä pidikeruuvit seinäkiinnitinten leveään osaan (alaosaan) ja liu'uta sitten seinäkiinnittimet alas, niin että seinäkiinnittimet ovat tukevasti pidikeruuvien.

10 OHJELMISTON PÄIVITTÄMINEN

Samsung voi tarjota päivityksiä Soundbar-laitteen järjestelmäohjelmistoon tulevaisuudessa.

Jos päivitys tulee tarjolle, voit päivittää laiteohjelmiston kytkemällä Soundbar-laitteen USB-liitäntään USB-laitteen, johon laiteohjelmisto on tallennettu. Lisätietoja päivitystiedostojen lataamisesta on Samsung Electronicsin sivustossa osoitteessa (www.samsung.com→Support). Valitse sitten tuotteen tyyppi tai syötä Soundbar-laitteesi mallinumero, valitse Ohjelmisto ja sovellukset -vaihtoehto ja valitse sitten Lataukset. Huomaa, että vaihtoehtojen nimet voivat vaihdella.

Laiteohjelmiston version tarkistaminen

1. Sammuta Soundbar-laite.
2. Paina kaukosäätimen ⚙ (Äänen asetus) -painiketta noin 5 sekuntia.
3. Jokainen versio näkyy seuraavassa järjestyksessä Soundbar-laitteen näytössä. (Ohjelmistoversio → HDMI → Tx → Rx)
4. Tx : Soundbar-laitteen langattoman lähetyksen moduuli.
5. Rx : Subwoofer-kaiuttimen langattoman vastaanoton moduuli. – Ei yhdistetty, takapaneelin R2--- – Yhdistetty, takapaneelin R2xxx

• R2-VERSION NÄYTTÖ

Päivitysprosessi

Tärkeää: Päivitystoiminto poistaa kaikki käyttäjän määrittämät asetukset. Kirjoita muistiin omat asetuksesi, jotta niiden palauttaminen on helppoa päivityksen jälkeen. Huomaa, että laiteohjelmiston päivitys nollaa myös bassokaiutinyhteyden.

1. Liitä USB-muistitikku tietokoneen USB-porttiin. Tärkeää: Varmista, että USB-muistitikussa ei ole musiikkitiedostoja. Ne voivat aiheuttaa laiteohjelmiston päivityksen epäonnistumisen.
2. Siirry Samsung-sivustoon (samsung.com) → valitse Syötä mallinumero ja syötä Soundbar-laitteesi malli. Valitse Oppaat ja ladattavat tiedostot ja lataa uusin ohjelmistotiedosto.
3. Tallenna ladattu ohjelmisto USB-muistitikkuun ja pura kansion pakkaus valitsemalla "Pura tänne".
4. Sammuta Soundbar-laite ja liitä ohjelmistopäivityksen sisältävä USB-muistitikku USB-porttiin.
5. Käynnistä Soundbar-laite ja siirrä lähde USB-tilaan. 3 minuutin kuluessa UPDATE -teksti tulee näyttöön ja päivitys alkaa. Kun päivitys on valmis, Soundbar-laite sammuu.
6. Käynnistä Soundbar-laite ja paina yläpaneelin -/+ (Äänenvoimakkuus) -painiketta 5 sekuntia. INIT -teksti tulee näyttöön, ja sitten Soundbar-laite sammuu. Päivitys on valmis.

- Tässä laitteessa on DUAL BOOT -toiminto. Jos laiteohjelmistopäivitys epäonnistuu, voit päivittää laiteohjelmiston uudelleen.

1. Palauta asetukset Soundbar-laitteessa.

Jos UPDATE -tekstiä ei tule näyttöön

1. Sammuta Soundbar-laite, irrota päivitystiedostot sisältävä USB-tallennuslaite Soundbar-laitteen USB-liitännästä ja liitä se sitten takaisin.
2. Irrota Soundbar-laitteen virtajohto, liitä se uudelleen ja käynnistä sitten Soundbar-laite.

HUOMAUTUKSIA

• Laiteohjelmiston päivitys ei ehkä toimi oikein, jos USB-tallennuslaitteeseen on tallennettu Soundbar-laitteen tukemia äänitiedostoja.
• Älä katkaise virtaa äläkä irrota USB-laitetta päivitysten ollessa käynnissä. Päälaite sammuu automaattisesti, kun laiteohjelmiston päivitys on valmis.
• Kun päivitys on valmis, Soundbar-laitteen käyttäjän määritettävät asetukset alustetaan, jolloin voit määrittää omat asetuksesi. Suosittelemme kirjoittamaan muistiin omat asetukset, jotta niiden palauttaminen olisi helppoa päivityksen jälkeen. Huomaa, että laiteohjelmiston päivitys nollaa myös bassokaiutinyhteyden. Jos yhteyttä bassokaiuttimeen ei muodosteta uudelleen automaattisesti päivityksen jälkeen, katso sivua 6. Jos ohjelmistopäivitys epäonnistuu, tarkista, ettei USB-muistitikku ole viallinen.
• Mac OS -käyttäjien tulisi käyttää MS-DOS (FAT) -muotoa USB-muotona.
• USB-tallennuslaitteen valmistajan mukaan voi olla, ettei päivittäminen USB-laitteen kautta ole käytettävissä.

11 VIANMÄÄRITYS

Ennen huoltoon hakeutumista, tarkista seuraavat:

Laitteeseen ei tule virtaa.

Onko virtajohto kytketty pitävästi pistorasiaan ja virtasovittimeen?

→Varmista kytkennän pitävyys irrottamalla virtajohto pistorasiasta ja virtasovittimesta ja kytkemällä se takaisin.

Onko virtasovitin kytketty pitävästi pääyksikköön?

Varmista kytkennän pitävyys ja turvallisuus irrottamalla virtasovitin Soundbar-laitteesta ja kytkemällä se takaisin.

Toiminto ei toimi, kun painiketta painetaan.

Onko ilmassa staattista sähköä?

Irrota virtapistoke pistorasiasta ja kytke se uudelleen.

Äänessä on katkoja BT-tilassa.

Katso Bluetooth-yhteyteen liittyviä kohtia sivuilla 12 ja 17.

Ääntä ei kuulu.

Onko mykistystoiminto käytössä?

Poista mykistystoiminto käytöstä painamalla (Mykistys) -painiketta.

Onko äänenvoimakkuus asetettu minimiin?

Säädä äänenvoimakkuutta.

Kaukosäädin ei toimi.

Ovatko paristot tyhjät?

Vaihda tilalle uudet paristot.

Ovatko kaukosäädin ja Soundbar-päälaite liian kaukana toisistaan?

→Siirrä kaukosäädintä lähemmäs Soundbar-päälaitetta.

Bassokaiuttimessa oleva punainen merkkivalo vilkkuu, eikä bassokaiuttimesta kuulu ääntä.

Tämä ongelma saattaa ilmetä, jos bassokaiutin ei ole yhteydessä Soundbar-päälaitteeseen.

→Yritä yhdistää bassokaiutin uudelleen. (Katso sivua 6.)

Bassokaiutin hurisee ja värisee selvästi.

Yritä säätää bassokaiuttimen värinää.

→Säädä bassokaiuttimen äänenvoimakkuutta siirtämällä kaukosäätimen WOOFER -painiketta eteen- tai taaksepäin. (asetukseen -12 tai välille -6–+6)

Voit lähettää kysymyksesi ja pyyntösi avoimen lähdekielen projekteihin liittyen ottamalla yhteyttä Samsungiin sähköpostitse: ([e-mail]).

• Tämän käyttöoppaan kuvitus on vain viitteeksi, ja se saattaa erota varsinaisen tuotteen ulkonäöstä.
• Käsittelykulut voidaan periä, jos (a) teknikko kutsutaan kotiisi pyynnöstäsi, ja tuotteessa ei ole toimintavirhettä (et ole lukenut tätä käyttöopasta). (b) tuot laitteen korjauskeskukseen ja tuotteessa ei ole toimintavirhettä (et ole lukenut tätä käyttöopasta).
• Kerromme sinulle käsittelykulun summan ennen kuin teemme kotikäynnin tai aloitamme työt.

15 TEKNISET TIEDOT JA LISÄTIETOJA

Tiedot

Mallin nimi HW-T560
USB 5V/0,5A
Paino 2,1 kg
Mitat (leveys x korkeus x syvyys) 860,0 x 55,0 x 85,0 mm
Käyttölämpötila 0°C - +45°C
Käyttökosteusprosentti 10% - 75%
VAHVISTINLähtöteho 160W(40Wx4)
Tuetut toistomuodot(DTS 2.0- ja DTS Virtual:X -ääni toistetaan DTS-muodossa.)	2-kanavainen LPCM, Dolby AudioTM(Dolby® Digital -tuki), DTS
LANGATTOMAN LAITTEEN LÄHTÖTEHOBT-lähettimen enimmäistehoSRD-lähettimen enimmäisteho	100 mW alueella 2,4 GHz-2,4835 GHz25 mW alueella 5,725 GHz-5,825 GHz
Bassokaiuttimen nimi PS-WR55D
Paino 5,0 kg
Mitat (leveys x korkeus x syvyys) 200,6 x 353,0 x 290,0 mm
VAHVISTINLähtöteho 160W
LANGATTOMAN LAITTEEN LÄHTÖTEHOSRD-lähettimen enimmäisteho	25 mW alueella 5,725 GHz-5,825 GHz
Kokonaisvirrankulutus valmiustilassa (W) 2,0W
BluetoothPortin passivointitapa	Poista Bluetooth Power-toiminto käytöstä pitämällä SOUND MODE-painiketta painettuna yli 5 sekuntia.

HUOMAUTUKSIA

• Samsung Electronics Co., Ltd pidättää oikeuden muuttaa teknisiä ominaisuuksia ilman ennakkoilmoitusta.
• Paino ja mitat ovat likimääräisiä.

- Samsung Electronics vakuuttaa, että tämä laite on direktiivin 2014/53/EY mukainen.

EU:n vaatimustenmukaisuusvakuutuksen täydellinen teksti on saatavilla seuraavassa Internet-osoitteessa: http://www.samsung.com, valitse Tuki > Hae tukea ja anna mallinimi. Tätä laitetta saa käyttää kaikissa EU-maissa.

[Tuotteen paristojen oikea hävittäminen]

(Jätteiden lajittelua käyttävät maat)

Tämä merkintä paristossa, käyttöoppaassa tai pakkauksessa tarkoittaa, että tämän tuotteen sisältämiä paristoja ei saa hävittää muun kotitalousjätteen seassa, kun niiden käyttöikä on päättynyt. Kemiallinen symboli Hg, Cd tai Pb ilmaisee, että paristo sisältää elohopeaa, kadmiumia tai lyijyä yli EU-direktiivin 2006/66 salliman määrän.

Jos paristoja ei hävitetä oikein, nämä aineet voivat vahingoittaa ihmisten terveyttä tai ympäristöä. Suojaa luonnonvaroja ja edistä materiaalien uusiokäyttöä erottelemalla paristot muusta jätteestä ja toimittamalla ne kierrätettäväksi paikalliseen maksuttomaan paristojen palautusjärjestelmään.

Tuotteen turvallinen hävittäminen (elektroniikka ja sähkölaitteet)

(Jätteiden lajittelua käyttävät maat)

Oheinen merkintä tuotteessa, lisävarusteissa tai käyttöohjeessa merkitsee, että tuotetta tai lisävarusteina toimitettavia sähkölaitteita (esim. laturia, kuulokkeita tai USB-kaapelia) ei saa hävittää kotitalousjätteen mukana niiden käyttöiän päätyttyä. Virheellisestä jätteenkäsittelystä ympäristölle ja terveydelle aiheutuvien haittojen välttämiseksi tuote ja lisävarusteet on eroteltava muusta jätteestä ja kierrätettävä kestävän kehityksen mukaista uusiokäyttöä varten.

Kotikäyttäjät saavat lisätietoja tuotteen ja lisävarusteiden turvallisesta kierrätyksestä ottamalla yhteyttä tuotteen myyneeseen jälleenmyyjään tai paikalliseen ympäristöviranomaiseen.

Yrityskäyttäjien tulee ottaa yhteyttä tavarantoimittajaan ja selvittää hankintasopimuksen ehdot. Tuotetta tai sen lisävarusteita ei saa hävittää muun kaupallisen jätteen seassa.

Lisätietoja Samsungin ympäristösitoumuksista ja tuotekohtaisista säännösvelvoitteista, kuten REACH, WEEE ja akut, on osoitteessa http://www.samsung.com/uk/aboutsamsung/samsungelectronics/corporatecitizenship/data_corner.html

KOMISSION ASETUS (EU) 2019/1782

Ulkoisten teholähteiden ekosuunnitteluvaatimukset:

www.samsung.com/global/ecodesign_component

TURVALLISUUSTIETOJA

TURVATOIMENPITEET

SÄHKÖISKUN VAARAN VÄHENTÄMISEKSI ÄLÄ IRROTA TAKAKANTTA.

SISÄOSIA EI VOI KORJATA KÄYTTÄJÄ. JÄTÄ KAIKKI HUOLTO

PÄTEVÄN HENKILÖSTÖN TEHTÄVÄKSI.
