Tipo di prodotto	Soundbar con subwoofer wireless
Marca	Samsung
Modello	HW-J8500R
Canali audio	4.1 canali
Potenza totale	400 W
Subwoofer	Wireless, attivo, 8 pollici
Formati audio supportati	Dolby Digital, DTS, AAC, MP3, WAV, FLAC
Connettività	Bluetooth 3.0, HDMI (ARC), ingresso ottico, ingresso audio analogico, USB
Funzioni principali	Modalità surround 3D, Smart Sound, sistema di correzione automatica del suono
Dimensioni soundbar (L x A x P)	1050 x 80 x 120 mm
Peso soundbar	4.5 kg
Dimensioni subwoofer (L x A x P)	200 x 400 x 400 mm
Peso subwoofer	7.0 kg
Alimentazione	100-240 V, 50/60 Hz
Consumo elettrico	50 W (soundbar) + 30 W (subwoofer)
Consumo in standby	< 0,5 W
Temperatura di funzionamento	5°C a 35°C
Manutenzione e pulizia	Pulire con un panno morbido e asciutto. Non utilizzare prodotti abrasivi o solventi.
Sicurezza	Non aprire l'apparecchio. Non esporre a umidità o temperature estreme. Scollegare prima della pulizia.
Ricambi e riparabilità	Contattare il servizio clienti Samsung o un centro autorizzato. Ricambi disponibili su richiesta.

Domande frequenti - HW-J8500R SAMSUNG

Come collegare la soundbar tramite Bluetooth?

Attiva il Bluetooth sul tuo dispositivo (smartphone, tablet). Sulla soundbar, premi il pulsante SOURCE fino a quando viene visualizzato 'BT'. Seleziona 'Samsung HW-J8500R' dall'elenco dei dispositivi del tuo dispositivo.

Cosa fare se il suono è assente o basso?

Verifica che la soundbar sia accesa e che la sorgente sia selezionata correttamente. Aumenta il volume tramite il telecomando. Se il problema persiste, scollega la soundbar per 30 secondi e poi ricollegala.

Come regolare i bassi con il subwoofer?

Usa il telecomando per premere WOOFER, poi regola il livello dei bassi con i pulsanti +/-. Il subwoofer si sincronizza automaticamente in wireless.

Posso usare questa soundbar con un televisore non Samsung?

Sì, la soundbar è compatibile con tutti i televisori dotati di uscita audio ottica, HDMI ARC o Bluetooth. Per un suono ottimale, utilizza la connessione HDMI ARC.

Come pulire la soundbar?

Usa un panno morbido e asciutto per spolverare. Non utilizzare mai prodotti chimici, alcool o salviette umide. Non spruzzare liquidi direttamente sull'apparecchio.

Il telecomando non funziona più, cosa fare?

Controlla le batterie (tipo AAA). Sostituiscile se necessario. Punta il telecomando direttamente verso il sensore situato sulla parte anteriore della soundbar. Rimuovi eventuali ostacoli.

Come attivare la modalità surround?

Premi il pulsante SURROUND sul telecomando per passare da una modalità all'altra (standard, 3D, ecc.). La modalità 3D offre un'esperienza sonora immersiva.

Posso riprodurre musica da una chiavetta USB?

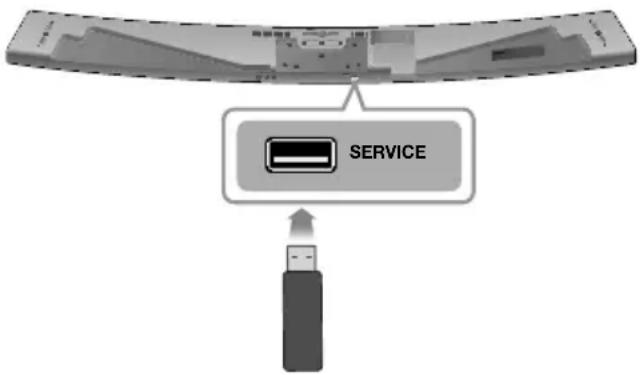

Sì, inserisci una chiavetta USB (formato FAT32) nella porta USB sul retro della soundbar. Premi SOURCE per selezionare 'USB'. La riproduzione inizia automaticamente.

Come abbinare il subwoofer se non si connette?

Assicurati che il subwoofer sia collegato e acceso. Se la spia rimane rossa, avvicinalo alla soundbar (meno di 5 m). Premi il pulsante PAIRING sul retro del subwoofer per 5 secondi finché la spia non lampeggia.

Dove trovare i pezzi di ricambio o far riparare l'apparecchio?

Contatta il servizio clienti Samsung al numero 01 48 63 00 00 o visita il sito Samsung Support per trovare un centro di riparazione autorizzato vicino a te.

MANUALE UTENTE HW-J8500R SAMSUNG

INFORMAZIONI SULLA SICUREZZA

NORME PER LA SICUREZZA

PER RIDURRE I RISCHI DI FOLGORAZIONE, NON RIMUOVERE IL COPERCHIO (O IL RETRO), ALL'INTERNO NON VI SONO PARTI RIPARABILI DALL'UTENTE. PER L'ASSISTENZA TECNICA FARE RIFERIMENTO A PERSONALE QUALIFICATO.

	ATTENZIONE RISCHIO DIFOLGORAZIONE. NON APRIRE.			Questo simbolo indica la presenza di alta tensione all'interno. È dannoso toccare in qualsiasi modo una parte interna del prodotto.
				Questo simbolo indica che nel prodotto viene inclusa della documentazione importante che riguarda il funzionamento e la manutenzione.

	Prodotto di Classe II: Questo simbolo indica che il prodotto non necessita di una connessione di sicurezza alla terra.
~	Tensione CA: Questo simbolo indica che la tensione contrassegnata con questo simbolo è di tipo CA.
---	Tensione CC : Questo simbolo indica che la tensione contrassegnata con questo simbolo è di tipo CC.
	Attenzione, consultare le Istruzioni per l’uso: Questo simbolo indica all’utente la necessità di consultare il manuale dell’utente per ottenere ulteriori informazioni sulla sicurezza.

AVVERTENZA : Per ridurre i rischi d'incendio e di scosse elettriche non esporre l'apparecchio a pioggia o umidità.

ATTENZIONE : PER EVITARE SCOSSE ELETTRICHE, INSERIRE CORRETTAMENTE E COMPLETAMENTE LA SPINA.

• Questo dispositivo deve essere sempre collegato ad una presa elettrica dotata di messa a terra di protezione.
• Per scollegare il dispositivo dalla rete elettrica, lo spinotto deve essere estratto dalla presa, pertanto esso deve essere facilmente raggiungibile.

ATTENZIONE

• Non schizzare o sgocciolare liquidi sull'apparecchio. Non sistemare oggetti pieni di liquidi, come dei vasi, sull'apparecchio.
• Per spegnere completamente l'apparecchio, estrarre la spina di alimentazione dalla presa di rete. Di conseguenza, la spina di alimentazione deve essere facilmente e prontamente accessibile in qualsiasi momento.

PRECAUZIONI

1. Verificare che le caratteristiche degli alimentatori CA presenti in casa corrispondano all'etichetta di identificazione posta sul retro del prodotto. Installare il prodotto orizzontalmente, su un supporto adeguato (mobile), verificando che vi sia spazio sufficiente per una corretta ventilazione
   7 - 10 cm. Assicurarsi che le aperture di ventilazione non siano coperte. Non sistemare l'unità su amplificatori o altri dispositivi che possono diventare caldi. Questa unità è progettata per un uso continuo. Per spegnere completamente l'unità, scollegare il connettore CA dalla presa di rete. Scollegare l'unità dalla presa se si prevede di non utilizzarla per un periodo prolungato.
2. Durante i temporali, scollegare la spina di alimentazione dalla presa. I picchi di alta tensione provocati dai fulmini potrebbero danneggiare l'unità.
3. Non esporre l'unità alla luce diretta del sole o ad altre fonti di calore. Questo potrebbe causare il surriscaldamento e il malfunzionamento dell'unità.
4. Tenere il prodotto lontano da fonti di umidità (ad es. vasi) e calore eccessivo (ad es. fuoco) o da apparecchi che generano un forte campo magnetico o elettrico. In caso di malfunzionamento dell'unità, scollegare il cavo di alimentazione dalla presa di corrente. Il prodotto non è destinato all'uso industriale. Questo prodotto è destinato esclusivamente all'uso personale. Se il prodotto o il disco vengono conservati a basse temperature, potrebbe formarsi della condensa. Trasportando l'unità in inverno, attendere circa 2 ore prima di utilizzarla, in modo che ritorni a temperatura ambiente.
5. Le batterie utilizzate con questo prodotto contengono sostanze chimiche dannose per l'ambiente. Non smaltirle con i comuni rifiuti domestici. Non gettare le batterie nel fuoco. Non cortocircuitare, smontare o surriscaldare le batterie. Una installazione scorretta delle batterie può causarne l'esplosione. Sostituire solo con batterie dello stesso tipo o equivalenti.

AVVERTENZA: NON INGERIRE LA BATTERIA, PERICOLO DI USTIONE CHIMICA

[Il telecomando fornito con] Il prodotto contiene una batteria a celle a bottone/moneta. L'ingestione della batteria a celle a bottone/moneta può causare gravi ustioni interne nell'arco di appena 2 ore e può portare alla morte. Tenere le batterie nuove e quelle utilizzate lontano dalla portata dei bambini. Se il vano della batteria non si chiude in modo sicuro, smettere di utilizzare il prodotto e tenerlo lontano dalla portata dei bambini. Se si pensa che le batterie siano state ingerite o introdotte in una parte del corpo, consultare immediatamente un medico.

VERIFICA DEI COMPONENTI

Unità principale della Soundbar

③ Cavo di alimentazione

Subwoofer

① Cavo di alimentazione

Telecomando / Batteria

√ Utilizzare il cavo Cat 7 (tipo *STP) per la connessione.

* Shielded Twist Pair, doppino ritorto schermato

COLLEGAMENTO DELL'ALIMENTAZIONE ELETTRICA

Utilizzare nel seguente ordine i componenti di alimentazione (1, 2, 3) per collegare l'alimentazione: Subwoofer → Unità principale della Soundbar

√ Per ulteriori informazioni sull'alimentazione e il consumo di energia, vedere l'etichetta applicata al prodotto. (Etichetta Fondo dell'Unità Principale della Soundbar)

√ Assicurarsi di poggiare l'adattatore CA/CC orizzontalmente su un tavolo o sul pavimento. Se si posiziona l'adattatore CA/CC in modo che penda con l'ingresso del cavo CA rivolto verso l'alto, acqua o altre sostanze estranee potrebbero penetrare nell'adattatore e causarne il malfunzionamento.

CONNESSIONE DEL SUBWOOFER ALL'UNITÀ PRINCIPALE DELLA SOUNDBAR

Per ottenere un suono basso potente e una migliore qualità audio si può collegare il subwoofer all'unità principale della Soundbar.

Unità principale della Soundbar

Quando si accendono l'unità principale della Soundbar e il subwoofer, dovrebbero collegarsi (connettersi mediante rete wireless) automaticamente quando entrambi sono accesi. Quando il collegamento automatico è completato, l'indicatore blu sulla parte superiore del subwoofer rimane sempre acceso.

Se l'indicatore sulla parte superiore del subwoofer appare rosso oppure lampeggia in blu, significa che il subwoofer non è stato collegato in modo automatico. In questo caso, collegare il subwoofer in modo manuale facendo riferimento alle seguenti istruzioni.
√ Importante: prima di iniziare, inserire la batteria nel telecomando. Per istruzioni, consultare la pagina 17.

1. Collegare i cavi di alimentazione dell'unità principale della Soundbar e del subwoofer a una presa a parete CA.

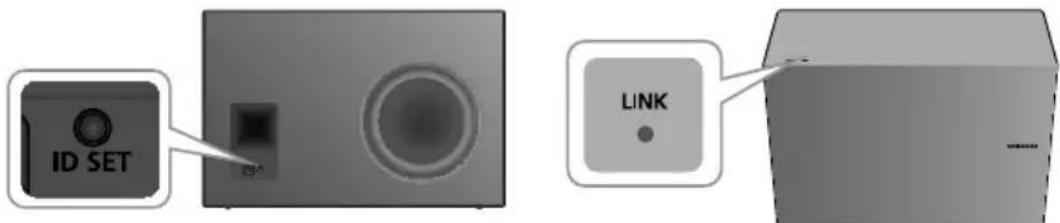

2. Premere il tasto ID SET sul retro del subwoofer per 5 secondi. L'indicatore rosso sulla parte superiore del subwoofer si spegne e l'indicatore blu lampeggia rapidamente.
3. Premere il tasto sul telecomando per 5 secondi mentre l'unità principale della Soundbar viene SPENTA.
4. Il messaggio ID SET viene visualizzato brevemente sul display dell'unità principale della Soundbar, poi scompare.

1. Mentre l'indicatore del subwoofer lampeggia in blu, premere il tasto ⏻ sul telecomando o sulla parte superiore dell'unità principale della Soundbar per accenderla.
2. Il collegamento è completato se l'indicatore sulla parte superiore del subwoofer rimane sempre acceso.
   Se il tentativo di connessione non riesce, l'indicatore blu lampeggia in modo continuo. Andare al passo 2 e ricominciare.

È possibile sentire l'audio della TV dopo aver collegato questa Soundbar alla TV via cavo/in modo wireless.

√ Importante: prima di iniziare, inserire la batteria nel telecomando. Per istruzioni, consultare la pagina 17.

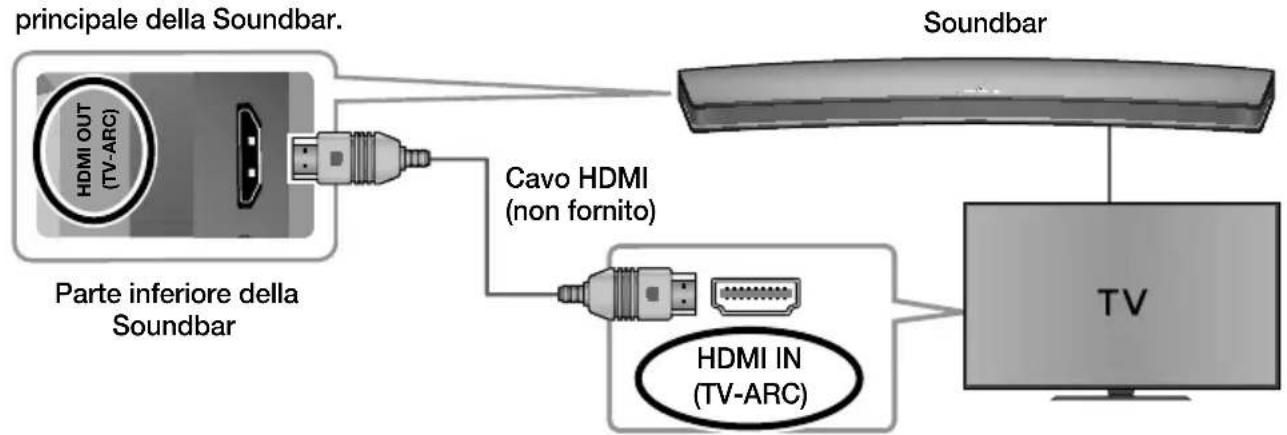

Metodo 1. Collegamento via cavo

Verificare la porta HDMI OUT (TV-ARC) sull'unità principale della Soundbar.

Verificare l'uscita (TV-ARC) della porta HDMI IN della TV.

1. Collegare il cavo HDMI (non fornito) come nella figura in alto.
2. Sul display del prodotto viene visualizzato TV ARC e viene emesso l'audio della TV.

Se l'audio della TV non viene emesso, premere il tasto → sulla parte superiore della Soundbar o il tasto SOURCE sul telecomando per selezionare il modo D.IN sul display dell'unità principale della Soundbar. Quindi il modo D.IN passa a TV ARC e l'uscita è l'audio della TV.
Se il display dell'unità principale della Soundbar non passa a TV ARC, controllare la connessione via cavo.
È possibile controllare opportunamente il volume della Soundbar e bloccare l'alimentazione.

Metodo 2. TV SoundConnect (Collegamento a una TV Samsung tramite Bluetooth).

1. Accendere la TV Samsung e la Soundbar.
2. Selezionare il modo TV sul display della Soundbar premendo il tasto → sulla parte superiore della Soundbar o il tasto SOURCE sul telecomando (i modi vengono visualizzati nell'ordine: D.IN → AUX → HDMI → BT → TV).

1. Quando viene visualizzato il messaggio di connessione illustrato di seguito sullo schermo della TV, selezionare con il telecomando TV.

Selezionare con il telecomando TV.

1. La Soundbar emette l'audio della TV.

Se il processo di collegamento mediante la funzione TV SoundConnect ha esito negativo, spostarsi su SoundConnect nel menu Audio della TV, selezionare Aggiungi nuovo dispositivo e impostare Aggiungi nuovo dispositivo su ATTIVO. Quindi, riprovare.
Se la Soundbar viene collegata alla TV attraverso TV SoundConnect, è possibile controllare il volume in modo opportuno con il telecomando della Soundbar o della TV.
√ La funzione TV SoundConnect (Soundshare) è disponibile solo su alcune TV Samsung commercializzate a partire dal 2012.
√ Per scollegare l'attuale connessione con la TV e stabilire una nuova connessione con un'altra TV, tenere premuto il tasto ▶II del telecomando per più di 5 secondi.
√ Nel modo TV SoundConnect, la Soundbar non può essere collegata a un altro dispositivo Bluetooth.
√ Non posizionare dispositivi elettronici o oggetti metallici sopra al prodotto. Ad esempio, router cablati/wireless, set-top box o modem.
√ Il posizionamento del prodotto sul pavimento potrebbe inficiare le prestazioni della rete wireless, a seconda del materiale di cui è costituito il pavimento.

Metodo 3. Collegamento a una rete wireless

Installazione e collegamento wireless dell'app Samsung Multiroom

Attenersi alla procedura seguente per la prima installazione dell'app Samsung Multiroom.

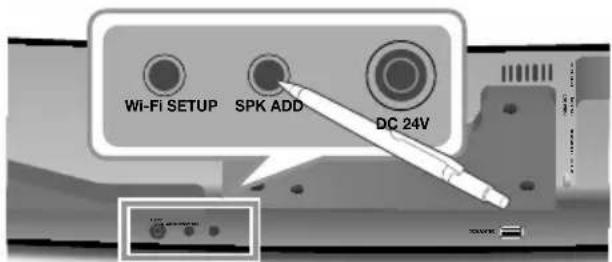

1. Tenere premuto il tasto SPK ADD sul retro della Soundbar per più di 1 secondo.

- Si udirà un suono di notifica e il messaggio "ADD SPEAKER" comparirà sull'unità principale della Soundbar. Successivamente, il messaggio "WIFI READY" apparirà, una volta attivata la modalità pronto alla connessione.

Retro della Soundbar

1. Collegare il dispositivo smart (smartphone, tablet, ecc.) al router wireless.

Internet Router wireless Dispositivo smart

1. Installare l'app Samsung Multiroom nel dispositivo smart (smartphone, tablet, ecc.).
2. Avviare l'app Samsung Multiroom.

1. Completare le impostazioni iniziali seguendo le istruzioni sulla schermata dell'app.

√ Inserla password del router wireless per collegare la Soundbar ad una rete wireless attraverso l'app Samsung Multiroom.

Se il router wireless non ha una specifica password, le impostazioni iniziali vengono completate senza richiedere l'inserimento della password.

Aggiunta della Soundbar all'impianto audio Multiroom esistente

Se l'app Samsung Multiroom è già installata per l'utilizzo con un altro dispositivo audio Multiroom, attenersi alla seguente procedura per aggiungere la Soundbar.

Retro della Soundbar

1. Tenere premuto il tasto SPK ADD sul retro della Soundbar per più di 1 secondo.

- Si udirà un suono di notifica e il messaggio "ADD SPEAKER" comparirà sull'unità principale della Soundbar. Successivamente, il messaggio

"WIFI READY" apparirà, una volta attivata la modalità pronto alla connessione.

1. Collegare il dispositivo smart (smartphone, tablet, ecc.) al router wireless.

Internet Router wireless Dispositivo smart

1. Avviare l'app Samsung Multiroom.
2. Toccare ≡ per passare all'elenco dei diffusori.
3. Selezionare More > Add New Speaker nell'app, quindi seguire le istruzioni sulla schermata dell'app.

Schermata iniziale Selezione della rete
Aggiunta del diffusore completata

√ Per collegarsi a una rete diversa, selezionare No.

Inserire la password del router wireless per collegare la Soundbar ad una rete wireless attraverso l'app Samsung Multiroom.

Se il router wireless non ha una specifica password, le impostazioni iniziali vengono completate senza richiedere l'inserimento della password.

Collegamento della Soundbar con la Smart TV Samsung

È possibile ascoltare l'audio della TV collegando la TV alla Soundbar attraverso una rete wireless.

√ Importante: Assicurarsi che la TV e la Soundbar siano collegate alla stessa rete. (Come verificare la rete della TV Samsung : Menu Home → Rete → Stato rete)

Configurazione delle impostazioni dalla TV Smart Samsung

√ Per riprodurre l'audio tramite la Soundbar, assicurarsi che il modello della TV supporti la funzionalità Multiroom (Smart TV Samsung successive al 2014).
Se la TV è scollegata dalla rete wireless a causa di un cambio nella sorgente di ingresso della Soundbar, utilizzare il menu della TV per ristabilire il collegamento.

■ Per le TV rilasciate nel 2016

1. Menu Home → Impostazioni (☐) → Suono → Uscita audio → Selezionare [Samsung] HW-Jxxxx (Wi-Fi)
2. L'audio della TV viene emesso.

■ Per le TV rilasciate nel 2015

1. Menu Home → Suono → Elenco altoparlanti → Selezionare [Samsung] HW-Jxxxx (Wi-Fi)
2. L'audio della TV viene emesso.

■ Per le TV rilasciate nel 2014

1. Menu Home → Suono → Impostazioni altoparlanti → Selezionare Multiroom Link - Impostazioni → Soundbar+Surround
2. Dalla posizione Soundbar, selezionare "J8500" e selezionare "OK"
3. Menu Home → Suono → Impostazioni altoparlanti → Selezionare Uscita audio TV → Multiroom Link

1. L'audio della TV viene emesso.

Collegamento del Sistema Audio Samsung Multiroom al Surround

È possibile vivere il suono tridimensionale in modalità surround dopo aver collegato due Audio Multiroom e una Soundbar.

√ Il collegamento Surround tra un Audio Multiroom e una Soundbar non è disponibile.

1. Toccare ≡ per passare all'elenco dei diffusori.
2. Toccare : sulla destra del nome modello della Soundbar.
3. Toccare Surround Setup. Selezionare Done dopo aver trascinato il diffusore nella posizione desiderata.
4. Il collegamento Surround è completato.

√ Fare riferimento al manuale Web per la connessione tra la TV e il surround.

CONNESSIONE TRAMITE BLUETOOTH

È possibile collegare un dispositivo Bluetooth a una Soundbar e riprodurre la musica con audio stereo, il tutto senza l'ingombro dei fili.

√ Non è possibile collegare più dispositivi Bluetooth contemporaneamente.

1. Premere il tasto → sulla parte superiore della Soundbar o il tasto SOURCE sul telecomando per selezionare BT.

2. Selezionare il menu Bluetooth sul dispositivo Bluetooth da collegare. (Vedere il manuale utente del dispositivo Bluetooth)

3. Selezionare "[Samsung] HW-Jxxxx" dall'elenco.

- Una volta stabilito il collegamento tra la Soundbar e il dispositivo Bluetooth, la finestra di visualizzazione anteriore della Soundbar visualizza [Nome dispositivo Bluetooth] → BT.

1. Riprodurre la musica sul dispositivo collegato.

[In caso di mancato collegamento al dispositivo Bluetooth/In caso di necessità di una nuova ricerca del dispositivo].

- Eliminare il precedente "[Samsung] HW-Jxxxx" trovato dal dispositivo Bluetooth ed effettuare di nuovo la ricerca della Soundbar.

Se, al collegamento di un dispositivo Bluetooth, viene richiesto il codice PIN, inserire <0000>.

√ In modo di connessione Bluetooth, la connessione cade se la distanza tra l'Soundbar e il dispositivo Bluetooth supera 10 m.

√ L'Soundbar si spegne automaticamente dopo 15 minuti in modo Ready.

È possibile che il Soundbar non sia in grado di eseguire la ricerca Bluetooth o di effettuare la connessione correttamente nei seguenti casi:

• In presenza di un forte campo elettrico attorno all'Soundbar.
• Se vi sono più dispositivi Bluetooth collegati contemporaneamente all'Soundbar.
• Se il dispositivo Bluetooth è spento, non è presente o è difettoso.

√ I dispositivi elettronici potrebbero causare interferenze radio. I dispositivi che generano onde elettromagnetiche, come ad esempio forni a microonde, LAN wireless e così via, devono essere tenuti lontano dall'unità principale della Soundbar.

Disconnessione della Soundbar dal Dispositivo Bluetooth

Premere il tasto SOURCE sul telecomando o il tasto ➞ sulla parte superiore del prodotto per passare da BT a un altro modo o per spegnere la Soundbar.

- Il dispositivo Bluetooth collegato deve attendere un certo tempo for ottenere una risposta dall'Soundbar prima di terminare la connessione. (Il tempo necessario a scollegarsi può differire a seconda del dispositivo Bluetooth)

COLLEGAMENTO A UN DISPOSITIVO ESTERNO

È possibile ascoltare l'audio da dispositivi esterni separati come un lettore BD/console videogiochi/set-top box e così via, collegandoli alla Soundbar.

1. Collegare il cavo HDMI (non fornito) come raffigurato nell'immagine in alto.
2. Premere il tasto 📋 sulla parte superiore della Soundbar o il tasto SOURCE sul telecomando per selezionare il modo HDMI.
3. La Soundbar visualizza HDMI sul display e l'audio viene emesso.

AGGIORNAMENTO DEL SOFTWARE

È possibile che Samsung offra gli aggiornamenti per la versione del firmware del sistema Soundbar.

Aggiornamento automatico

La funzione di aggiornamento automatico è attivato nella Soundbar per impostazione predefinita. Gli aggiornamento firmware automatici vengono cercati ed eseguiti se la Soundbar è collegata a Internet, a prescindere dal fatto che sia accesa o spenta.

√ Per utilizzare la funzione di aggiornamento automatico, la Soundbar deve essere collegata a Internet.
La connessione Wi-Fi alla Soundbar verrà terminata se il suo cavo di alimentazione è stato scollegato o se l'alimentazione è stata interrotta. Se l'alimentazione è interrotta, accendere la Soundbar e ricollegarla.

Aggiornamento con USB

Se viene offerto un aggiornamento, è possibile aggiornare il firmware collegando un dispositivo USB contenente l'aggiornamento del firmware alla porta USB della Soundbar.

Per interiori informazioni sul download dei file di aggiornamento, visitare il sito di Samsung Electronics all'indirizzo (Samsung.com/sec) → cercare il nome del modello → scaricare il firmware dall'opzione di menu dell'Assistenza cliente. Il nome dell'opzione può variare.

INSTALAZIONE DEL SUPORTO PER MONTAGGIO A PARETE

Precauzioni per l'installazione

• Installare esclusivamente su una parete verticale.
- Non installare il sistema della Soundbar in un luogo con alte temperature e/o con altro tasso di umidità. Installare il sistema su una parete stabile che possa sostenere il peso dell'unità principale della Soundbar.
- Verificare la resistenza della parete. Per installare il sistema della Soundbar su una parete che potrebbe non sostenere il peso dell'unità principale della Soundbar, rinforzare la parete prima dell'installazione. Se non è possibile farlo, installare il sistema su un'altra parete, abbastanza stabile da sostenere il peso dell'unità principale della Soundbar.
- Acquistare e utilizzare viti di fissaggio o sistemi di ancoraggio adeguati al tipo di parete (cartongesso, acciaio, legno, ecc.). Se possibile, fissare le viti di supporto al telaio della parete.
- Acquistare le viti di fissaggio a parete in base al tipo e allo spessore della parete su cui si intende installare la Soundbar.

• Diametro : M5
• Lunghezza : L 35 mm o superiore.

- Collegare i cavi tra l'unità e i dispositivi esterni prima di installarla a parete.

- Assicurarsi che l'unità sia spenta e scollegata prima di effettuare l'installazione. Vi è il rischio di scosse elettriche.

Per l'unità principale della Soundbar (Componenti per il Montaggio a Parete)

Rondella di fissaggio 1 (4x)	Rondella di fissaggio 2 (per il fissaggio dell’unità principale della Soundbar) (4x)
Supporto per montaggio a parete	Vite di fissaggio (per il fissaggio a parete)

1. Disporre la Soundbar come mostrato nella figura, verificando che i pulsanti non siano a contatto con la superficie su cui appoggia.
2. Se l'elemento Supporto con piedini (3x) e l'elemento Base del supporto (2x) sono attaccati, rimuoverli.

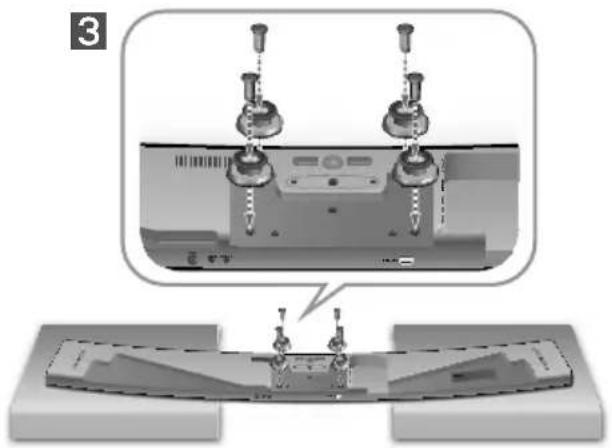

Fissare saldamente l'elemento Rondella di fissaggio 1 (4x) e l'elemento Rondella di fissaggio 2 (per il fissaggio dell'unità principale della Soundbar) (4x) ai quattro fori presenti sulla Soundbar, come mostrato in figura.

1. Inserire singolarmente le Viti per montaggio a parete nei 3 fori per fissare il Supporto per montaggio a parete alla parete.

√ Vite consigliata: M5

1. Sistemare la Soundbar sul Supporto per montaggio a parete nella sequenza illustrata in figura (① → ②).

5

1. Fissare la Vite di fissaggio (per il fissaggio a parete) affinché il Supporto per montaggio a parete risulti collegato alla Soundbar.

6

√ Le Viti per montaggio a parete non sono fornite. √ Dal momento che il tipo di vite per montaggio a parete varia in base alla parete, è necessario controllarla prima dell'installazione e acquistare le viti più appropriate.

TASTI & FUNZIONI DEL TELECOMANDO

Inserimento della batteria prima dell'utilizzo del telecomando

1. Utilizzare una moneta della dimensione adatta per svitare in senso antiorario il coperchio della batteria del telecomando per rimuoverlo, come mostrato in figura sotto
2. Inserire una batteria al litio da 3 V. Inserire la batteria tenendo il polo positivo (+) rivolto verso l'alto. Coprire la batteria con il relativo coperchio, quindi allineare i segni '•' uno accanto all'altro, come mostrato in figura sotto.
3. Utilizzare una moneta adatta per girare il coperchio della batteria del telecomando in senso orario fino in fondo e fissarlo in sede.

1	Accensione	Accende e spegne la Soundbar.
2	SOURCE	Per selezionare una sorgente collegata alla Soundbar.
3	Muto	Imposta temporaneamente il volume su 0.Premere ancora per annullare.
4	Volume	Regola il volume dell'unità.
5	Riproduzione / pausa	Premere il tasto ▶II per sospendere temporaneamente la riproduzione di un brano musicale.Premere di nuovo il tasto ▶II per riprodurre il brano musicale selezionato.
	Salta avanti	Seleziona il file successivo.
	Salta indietro	Seleziona il file precedente.
	Repeat	La funzione Ripeti è disponibile solo durante la riproduzione di musica da cellulare o DMS dell'app Samsung Multiroom.OFF-REPEAT: Annulla la ripetizione della riproduzione.TRACK-REPEAT: Ripete la riproduzione di una traccia.ALL-REPEAT: Ripete la riproduzione di tutte le tracce.
6	Audio surround	La funzione Audio Surround aggiunge profondità e percezione spaziale al suono.Quando si preme questo tasto, ON o OFF si alternano ripetutamente.
7	SOUNDCONTROL	È possibile scegliere tra TREBLE, BASS e AUDIO SYNC.Per controllare il volume dei suoni alti o bassi, selezionare TREBLE o BASS in Impostazioni audio, quindi regolare il volume tra -3 ~ +3 utilizzando i tasti [IMAGE]Se il video e l'audio della TV e della Soundbar non sono sincronizzati, selezionare AUDIO SYNC in Impostazioni audio, quindi impostare il ritardo audio tra 0 ~ 300 millisecondi utilizzando i tasti [IMAGE]
8	SOUND EFFECT	È possibile scegliere tra 6 modi audio: STANDARD, MUSIC, CLEAR VOICE, SPORTS, MOVIE, e NIGHT.√ Modo NIGHTQuando si cambia canale o sorgente musicale, la differenza di volume tra le varie sorgenti musicali di ingresso si regola automaticamente in modo da rendersi idonea per l'ascolto.
9	Anynet+	La funzione Anynet+ e Auto Power Link possono essere attivate o disattivate.Le funzioni Anynet+ e Auto Power Link funzionano al contrario.Anynet+: se il collegamento è effettuato attraverso un cavo HDMI, la Soundbar può essere comandata con il telecomando della TV Samsung.Auto Power Link: la Soundbar si attiva automaticamente quando si accende la TV collegata attraverso l'ingresso ottico.
10	WOOFER	Il volume del subwoofer può essere regolato tra -12 oppure tra -6 ~ +6.
11	STREAMING MUSIC	Attraverso la musica in streaming è possibile ascoltare la radio di Internet.È possibile selezionare la stazione desiderata scegliendola fra 3 stazioni radio Internet predefinite.Per utilizzare la funzione di musica in streaming si deve collegare la Soundbar ad una rete.

RISOLUZIONE DEI PROBLEMI

Prima di contattare l'assistenza, controllare quanto segue.

L'unità non si accende.

Il cavo di alimentazione è collegato alla presa?

Collegarla spina alla presa.

Una funzione non si attiva quando viene premuto il tasto.

Nell'aria è presente elettricità statica?

Scollegare ricollegare la spina.

L'audio non viene riprodotto.

La funzione di disattivazione dell'audio è attivata?

Premere il tasto (Muto) per annullare l'operazione.

Il volume è regolato sul minimo?

Regolare il volume.

Il telecomando non funziona.

Le batterie sono scariche?

Sostituir le batteria.

La distanza tra il telecomando e l'unità principale della Soundbar è troppa?

Avvicinare il telecomando all'unità principale della Soundbar.

La connessione alla TV tramite TV SoundConnect non è riuscita.

La funzione TV SoundConnect è supportata da alcune TV Samsung commercializzate dopo il 2012. Verificare che la TV supporti la funzione TV SoundConnect.

Il firmware della TV è aggiornato?

→ Aggiornare la TV all'ultimo firmware.

Si è verificato un errore durante la connessione?

→ Contattare il call center Samsung.

Ripristinae TV SoundConnect ed effettuare nuovamente la connessione. Per ripristinare la connessione TV SoundConnect, tenere premuto il tasto ▶II per 5 secondi.

Il LED rosso sul subwoofer lampeggia e il subwoofer non emette alcun suono.

Il problema può verificarsi se il subwoofer non è collegato all'unità principale della Soundbar.

Tentare di collegare di nuovo il subwoofer. Consultare la pagina 5.

Il subwoofer emette un ronzio e vibra in modo evidente.

Tentar di regolare la vibrazione del subwoofer.

Premere il tasto WOOFER del telecomando per regolare il suo valore (tra -12, -6 \~ +6)

LICENZA

Per i brevetti DTS, vedere http://patents.dts.com. Prodotto su licenza di DTS Licensing Limited. DTS, il simbolo, & DTS e il simbolo insieme sono marchi registrati e DTS 2.0 Channel è un marchio di DTS, Inc. © DTS, Inc. Tutti i diritti riservati.

HDMI

HDMI, HDMI High-Definition Multimedia Interface e il logo HDMI sono marchi o marchi registrati di HDMI Licensing LLC negli Stati Uniti e in altri Paesi.

Spotify®

• Il software Spotify è soggetto a licenze di terze parti disponibili su : www.spotify.com/connect/third-party-licenses.
• Per ulteriori informazioni su Spotify Connect, visitare il sito www.spotify.com/connect

AVVISO DI LICENZA OPEN SOURCE

Per ulteriori informazioni sulle open source utilizzate con il prodotto, visitare il sito Web: http://opensource.samsung.com

NOTA IMPORTANTE SUL SERVIZIO

- Le figure e le illustrazioni del presente manuale utente sono fornite soltanto come riferimento. Possono differire rispetto all'aspetto effettivo del prodotto.

- È possibile che vengano addebitate delle spese amministrative nei seguenti casi: a. l'uscita del tecnico in seguito a una chiamata non rileva difetti nel prodotto (ad es. nel caso l'utente abbia omesso di leggere questo manuale utente). b. utente ha portato l'unità presso un centro di riparazione che non rileva difetti nel prodotto (ad es. nel caso l'utente abbia omesso di leggere questo manuale utente).

- L'importo di tali spese amministrative verrà comunicato all'utente prima di eseguire una visita a domicilio o un eventuale intervento di manutenzione.

SPECIFICHE

GENERALE	Peso	Unità principale della Soundbar	5,0 kg
		Subwoofer (PS-WJ8500R / PS-WJ8501R)	10,6 kg
	Dimensioni (L x A x P)	Unità principale della Soundbar	1450,0 x 60,0 x 185,0 mm
		Subwoofer (PS-WJ8500R / PS-WJ8501R)	500,0 x 332,0 x 181,0 mm
	Temperatura di esercizio		+5 °C e +35 °C
	Umidità di esercizio		10 % e 75 %
AMPLIFICA TORE	Potenza di uscita nominale	Unità principale della Soundbar	21W x 9, 8 OHM, THD≤10%
		Subwoofer (PS-WJ8500R / PS-WJ8501R)	161W, 3 OHM, THD≤10%

- Specifica nominale

- Le caratteristiche, le specifiche e le schermate delle app sono soggette a modifiche senza preavviso.

- Samsung Electronics Co., Ltd si riserva il diritto di modificare le specifiche senza preavviso.

- Peso e dimensioni sono approssimativi.

- Per ulteriori informazioni sull'alimentazione e il consumo di energia, vedere l'etichetta applicata al prodotto. (Etichetta : Fondo dell'Unità Principale della Soundbar)

Attenzione : Il prodotto si riavvia automaticamente quando attiva/disattiva Wi-Fi/Ethernet.

Consumo di energia totale in standby (W) (Tutte le porte di rete sono in condizione “ON”)		2,9W
Wi-Fi/Ethernet	Metodo di disattivazione della porta	Premere il tasto Wi-Fi SETUP sul prodotto per 30 secondi per attivare/disattivare Wi-Fi/Ethernet.
Bluetooth	Metodo di disattivazione della porta	Premere il tasto SPK ADD sul prodotto per 30 secondi per attivare/disattivare Bluetooth.

Modelli Wireless (compresa la frequenza 5,15GHz-5,35GHz)

- Samsung Electronics dichiara che questa apparecchiatura è conforme ai requisiti essenziali e ad altre disposizioni rilevanti della direttiva 1999/5/CE.

La dichiarazione di conformità originale è reperibile sul sito

http://www.samsung.com, selezionando Supporto > Seleziona il tuo prodotto e inserendo il nome del modello. Questo dispositivo può essere utilizzato in tutti i Paesi dell'UE.

Questo dispositivo può essere soltanto utilizzato in luoghi chiusi.

Modelli Wireless (esclusa la frequenza 5,15GHz-5,35GHz)

- Samsung Electronics dichiara che questa apparecchiatura è conforme ai requisiti essenziali e ad altre disposizioni rilevanti della direttiva 1999/5/CE.

La dichiarazione di conformità originale è reperibile sul sito http://www.samsung.com, selezionando Supporto > Seleziona il tuo prodotto e inserendo il nome del modello.

Questo dispositivo può essere utilizzato in tutti i Paesi dell'UE.

[Corretto smaltimento delle batterie del prodotto]

(Applicabile nei Paesi con sistemi di raccolta differenziata)

Il simbolo riportato sulla batteria o sulla sua documentazione o confezione indica che le batterie di questo prodotto non devono essere smaltite con altri rifiuti al termine del ciclo di vita. Dove raffigurati, i simboli chimici Hg, Cd o Pb indicano che la batteria contiene mercurio, cadmio o piombo in quantità superiori ai livelli di riferimento della direttiva CE 2006/66. Se le batterie non vengono smaltite correttamente, queste sostanze possono causare danni alla salute umana o all'ambiente.

Per proteggere le risorse naturali e favorire il riutilizzo dei materiali, separare le batterie dagli altri tipi di rifiuti e utilizzare il sistema di conferimento gratuito previsto nella propria area di residenza.

Corretto smaltimento del prodotto (rifiuti elettrici ed elettronici)

(Applicabile nei Paesi con sistemi di raccolta differenziata)

Il simbolo riportato sul prodotto, sugli accessori o sulla documentazione indica che il prodotto e i relativi accessori elettronici (quali caricabatterie, cuffia e cavo USB) non devono essere smaltiti con altri rifiuti al termine del ciclo di vita. Per evitare eventuali danni all'ambiente o alla salute causati dallo smaltimento dei rifiuti non corretto, si invita l'utente a separare il prodotto e i suddetti accessori da altri tipi di rifiuti, conferendoli ai soggetti autorizzati secondo le normative locali.

Gli utenti domestici, in alternativa alla gestione autonoma di cui sopra, potranno consegnare l'apparecchiatura che si desidera smaltire al rivenditore, al momento dell'acquisto di una nuova apparecchiatura di tipo equivalente. Presso i rivenditori di prodotti elettronici con superficie di vendita di almeno 400 m2 è inoltre possibile consegnare gratuitamente, senza obbligo di acquisto, i prodotti elettronici da smaltire con dimensioni inferiori a 25 cm.

Gli utenti professionali (imprese e professionisti) sono invitati a contattare il proprio fornitore e verificare i termini e le condizioni del contratto di acquisto. Questo prodotto e i relativi accessori elettronici non devono essere smaltiti unitamente ad altri rifiuti commerciali.

Per informazioni sull'impegno di Samsung ai fini della salvaguardia ambientale e sugli obblighi normativi relativi a ciascun prodotto, come per esempio il REACH, vogliate visitare il sito samsung.com/uk/aboutsamsung/samsungelectronics/corporate citizenship/data_corner.html

DROŠĪBAS INFORMĀCIJA

DROŠĪBAS BRĪDINĀJUMI

LAI SAMAZINĀTU ELEKTRISKĀS STRĀVAS TRIECIENA RISKU, NENOŅEMIET PĀRSEGU (VAI KORPUSA AIZMUGURI).

IERICES IEKŠPUSĚ NEATRODAS NEVIENA DETAŁA, KURAS APKOPE BŮTU JÄVEIC LIETOTĀJAM. UZTICIET APKOPI KVALIFICĚTIEM APKOPES SPECIĀLISTIEM.

A survenit o eroare la conectare?
