Produkttyp	Soundbar mit drahtlosem Subwoofer
Marke	Samsung
Modell	HW-J8500R
Audio-Kanäle	4.1 Kanäle
Gesamtleistung	400 W
Subwoofer	Drahtlos, aktiv, 8 Zoll
Unterstützte Audioformate	Dolby Digital, DTS, AAC, MP3, WAV, FLAC
Konnektivität	Bluetooth 3.0, HDMI (ARC), optischer Eingang, analoger Audioeingang, USB
Hauptfunktionen	3D-Surround-Modus, Smart Sound, automatische Klangkorrektur
Abmessungen Soundbar (B x H x T)	1050 x 80 x 120 mm
Gewicht Soundbar	4.5 kg
Abmessungen Subwoofer (B x H x T)	200 x 400 x 400 mm
Gewicht Subwoofer	7.0 kg
Stromversorgung	100-240 V, 50/60 Hz
Stromverbrauch	50 W (Soundbar) + 30 W (Subwoofer)
Standby-Verbrauch	< 0,5 W
Betriebstemperatur	5 °C bis 35 °C
Pflege und Reinigung	Mit einem weichen, trockenen Tuch reinigen. Keine abrasiven Reinigungsmittel oder Lösungsmittel verwenden.
Sicherheit	Öffnen Sie das Gerät nicht. Setzen Sie es keiner Feuchtigkeit oder extremen Temperaturen aus. Vor dem Reinigen vom Stromnetz trennen.
Ersatzteile und Reparierbarkeit	Kontaktieren Sie den Samsung-Kundendienst oder ein autorisiertes Servicecenter. Teile auf Anfrage erhältlich.

Häufig gestellte Fragen - HW-J8500R SAMSUNG

Wie verbinde ich die Soundbar über Bluetooth?

Aktivieren Sie Bluetooth auf Ihrem Gerät (Smartphone, Tablet). Drücken Sie auf der Soundbar die Taste SOURCE, bis 'BT' angezeigt wird. Wählen Sie 'Samsung HW-J8500R' aus der Liste der Geräte auf Ihrem Gerät aus.

Was tun, wenn der Ton ausfällt oder zu leise ist?

Stellen Sie sicher, dass die Soundbar eingeschaltet und die Quelle richtig ausgewählt ist. Erhöhen Sie die Lautstärke mit der Fernbedienung. Wenn das Problem weiterhin besteht, ziehen Sie den Netzstecker für 30 Sekunden und stecken Sie ihn wieder ein.

Wie stelle ich den Bass mit dem Subwoofer ein?

Drücken Sie auf der Fernbedienung die Taste WOOFER und stellen Sie die Bassstufe mit den Tasten +/- ein. Der Subwoofer synchronisiert sich automatisch drahtlos.

Kann ich diese Soundbar mit einem Fernseher verwenden, der nicht von Samsung ist?

Ja, die Soundbar ist mit allen Fernsehern kompatibel, die über einen optischen Audioausgang, HDMI ARC oder Bluetooth verfügen. Für optimalen Klang verwenden Sie die HDMI-ARC-Verbindung.

Wie reinige ich die Soundbar?

Verwenden Sie ein weiches, trockenes Tuch zum Entstauben. Verwenden Sie niemals chemische Reinigungsmittel, Alkohol oder feuchte Tücher. Sprühen Sie keine Flüssigkeit direkt auf das Gerät.

Die Fernbedienung funktioniert nicht mehr, was tun?

Überprüfen Sie die Batterien (Typ AAA). Ersetzen Sie sie bei Bedarf. Richten Sie die Fernbedienung direkt auf den Sensor an der Vorderseite der Soundbar. Beseitigen Sie Hindernisse.

Wie aktiviere ich den Surround-Modus?

Drücken Sie die Taste SURROUND auf der Fernbedienung, um zwischen den Surround-Modi (Standard, 3D usw.) umzuschalten. Der 3D-Modus bietet ein immersives Klangerlebnis.

Kann ich Musik von einem USB-Stick abspielen?

Ja, stecken Sie einen USB-Stick (Format FAT32) in den USB-Anschluss auf der Rückseite der Soundbar. Drücken Sie SOURCE, um 'USB' auszuwählen. Die Wiedergabe startet automatisch.

Wie koppele ich den Subwoofer, wenn er sich nicht verbindet?

Stellen Sie sicher, dass der Subwoofer eingesteckt und eingeschaltet ist. Wenn die Anzeige rot bleibt, bringen Sie ihn näher an die Soundbar (weniger als 5 m). Drücken Sie die Taste PAIRING auf der Rückseite des Subwoofers 5 Sekunden lang, bis die Anzeige blinkt.

Wo finde ich Ersatzteile oder lasse ich das Gerät reparieren?

Kontaktieren Sie den Samsung-Kundendienst unter 01 48 63 00 00 oder besuchen Sie die Website Samsung Support, um ein autorisiertes Servicecenter in Ihrer Nähe zu finden.

BEDIENUNGSANLEITUNG HW-J8500R SAMSUNG

SICHERHEITSINFORMATIONEN

HINWEISE ZUR SICHERHEIT

ZUR VERMEIDUNG VON STROMSCHLÄGEN DARF DIESES GERÄT NICHT GEÖFFNET WERDEN. ES ENTHÄLT KEINE BAUTEILE, DIE VOM BENUTZER GEWARTET ODER REPARIERT WERDEN KÖNNEN. WARTUNGS- UND REPARATURARBEITEN DÜRFEN NUR VON FACHPERSONAL AUSGEFÜHRT WERDEN.

	ACHTUNGGEFAHR ELEKTRISCHERSCHLÄGE! GERÄT NICHTÖFFNEN!			Dieses Symbol zeigt an, dass im Gerät eine hohe Spannung vorliegt. Aufgrund der bestehenden Stromschlaggefahr dürfen keine Teile im Innern des Geräts berührt werden.
				Dieses Symbol zeigt an, dass mit dem Gerät wichtige schriftliche Anleitungen bezüglich der Bedienung und Wartung mitgeliefert wurden.

	Produkt der Klasse-II: Dieses Symbol zeigt an, dass das Gerät keinen elektrischen Erdungsanschluss (Masse) benötigt.
~	Wechselspannung: Dieses Symbol zeigt an, dass es sich bei der mit diesem Symbol gekennzeichneten Nennspannung um eine Wechselspannung handelt.
-	Gleichspannung: Dieses Symbol zeigt an, dass es sich bei der mit diesem Symbol gekennzeichneten Nennspannung um eine Gleichspannung handelt.
	Achtung! Gebrauchsanweisung beachten: Dieses Symbol weist den Benutzer an, weitere sicherheitsrelevante Informationen der Gebrauchsanweisung zu entnehmen.

WARNUNG : Setzen Sie das Gerät nicht Nässe oder Feuchtigkeit aus, um die Gefahr eines Brandes bzw. eines elektrischen Schlags zu vermeiden.

ACHTUNG : UM ELEKTRISCHE SCHLÄGE ZU VERMEIDEN, RICHTEN SIE DEN BREITEN KONTAKTSTIFT DES STECKERS AN DEM BREITEN STECKPLATZ AUS, UND STECKEN SIE DEN STECKER VOLL EIN.

• Dieses Gerät darf nur an eine Netzsteckdose mit Schutzerdung angeschlossen werden.
• Um das Gerät vom Netzbetrieb zu trennen, muss der Stecker aus der Netzsteckdose gezogen werden. Deshalb sollte der Netzstecker jederzeit zugänglich und leicht trennbar sein.

ACHTUNG

• Das Gerät keinem Spritz- oder Tropfwasser aussetzen. Keine mit Flüssigkeit gefüllten Behälter, wie Vasen auf das Gerät stellen.
• Um das Gerät vollständig auszuschalten, muss der Netzstecker aus der Steckdose gezogen werden. Somit muss der Netzstecker immer bequem erreichbar sein.

HINWEISE

1. Stellen Sie sicher, dass die Stromversorgung in Ihrem Haus den auf der Rückseite Ihres Produkts angegebenen Anforderungen entspricht. Stellen Sie Ihr Produkt horizontal auf einer geeigneten Unterlage (Möbel) auf, so dass rundherum ausreichend Platz 7\~10 cm zur Belüftung bleibt. Achten Sie darauf, dass die Belüftungsöffnungen nicht abgedeckt sind. Stellen Sie das Gerät nicht auf Verstärker oder andere Geräte, die heiß werden können. Das Gerät ist für Dauerbetrieb eingerichtet. Um das Gerät vollständig auszuschalten, den Stecker aus der Steckdose ziehen. Ziehen Sie den Netzstecker des Geräts wenn Sie beabsichtigen, es für längere Zeit nicht zu nutzen.
2. Ziehen Sie bei Gewittern das Stromkabel aus der Steckdose. Durch Blitze verursachte Spannungsspitzen können zur Beschädigung des Geräts führen.
3. Halten Sie das Gerät von direkter Sonneneinstrahlung oder anderen Wärmequellen fern. Dies kann zu einer Überhitzung führen und zu einer Fehlfunktion des Geräts führen.
4. Schützen Sie das Produkt vor Feuchtigkeit (z. B. Vasen), übermäßiger Hitze (z. B. Kamine) oder Geräten, die starke magnetische oder ele trische Felder erzeugen. Trennen Sie das Netzkabel bei Fehlfunktionen des Geräts von der Stromversorgung. Ihr Produkt ist nicht für den gewerblichen Einsatz vorgesehen. Verwenden Sie dieses Produkt nur für den privaten Bereich. Wenn Ihr Produkt oder die CD bei kalten Temperaturen aufbewahrt wurden, kann Kondensation auftreten. Wenn Sie das Gerät bei kaltenTemperaturen transportiert haben, warten Sie mit der Inbetriebnahme circa 2 Stunden, bis das Gerät Raumtemperatur erreicht hat.
5. Die in diesem Produkt verwendeten Batterien enthalten umweltschädliche Chemikalien. Entsorgen Sie die Batterien nicht im Hausmüll. Entsorgen Sie Batterien niemals in einem Feuer. Schließen Sie die Batterien nicht kurz, zerlegen und überhitzen Sie sie nicht.
   Bei unsachgemäßem Austausch von Batterien besteht Explosionsgefahr. Setzen Sie nur Batterien des gleichen oder eines gleichwertigen Typs ein.

WARNUNG, DIE BATTERIE NICHT VERSCHLUCKEN, ERÄTZUNGSGEFAHR,

[Die mitgelieferte Fernbedienung] Dieses Gerät verfügt über eine Knopfzellen-Batterie. Bei Verschlucken der Knopfzellen-Batterie kann es innerhalb von nur 2 Stunden zu ernsthaften inneren Verätzungen kommen, die zum Tod führen können. Halten Sie neue und verbrauchte Batterien von Kindern fern. Wenn das Batteriefach nicht sicher geschlossen werden kann, stellen Sie die Verwendung des Produkts ein und bewahren Sie es fern von Kindern auf. Wenn Sie den Verdacht haben, dass die Batterien verschluckt oder in irgendeine Körperöffnung eingeführt wurden, sofort ärztliche Hilfe aufsuchen.

ÜBERPRÜFEN DER KOMPONENTEN

Soundbar-Hauptgerät

② Netzadapter ③ Netzkabel

Subwoofer

Fernbedienung / Batterie

√ Verwenden Sie ein Cat 7-Kabel (STP*-Typ) für die Verbindung.
* Abgeschirmtes verdrilltes Kabel (Shielded Twisted Pair)

ANSCHLUSS AN DIE STROMVERSORGUNG

Verwenden Sie die Stromkomponenten (1, 2, 3), um die Stromversorgung in der folgenden Reihenfolge anzuschließen: Subwoofer → Soundbar-Hauptgerät

√ weitere Informationen zur Stromversorgung und zum Stromverbrauch finden Sie auf dem Etikett am Gerät. (Beschriftung : Unterer Teil des Soundbar-Hauptgeräts)

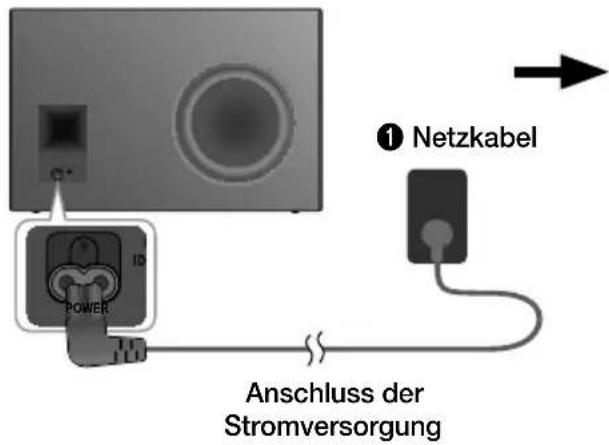

Rückseite des Subwoofers

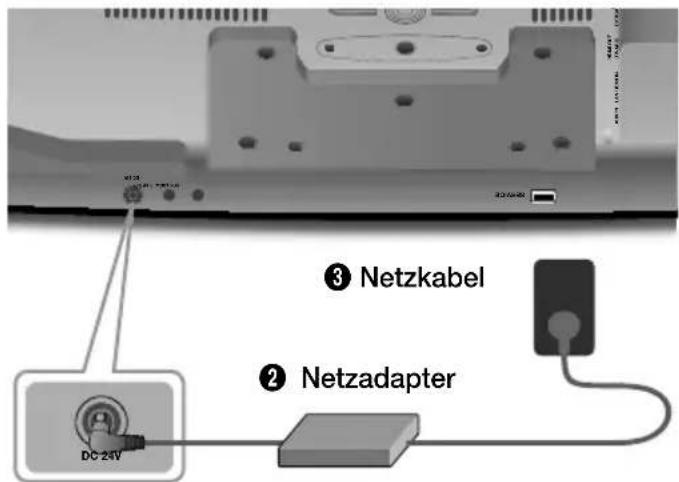

Rückseite des Soundbar-Hauptgeräts

DC 24V (Stromanschluss)

√ Achten Sie darauf, dass der Netzadapter flach auf einem Tisch oder dem Fußboden liegt. Wenn Sie den Netzadapter in hängender Position mit dem Netzkabeleingang nach oben platzieren, könnten Wasser oder sonstige Fremdstoffe in den Adapter gelangen und zu Fehlfunktionen führen.

ANSCHLIESSEN DES SUBWOOFERS AN DAS SOUNDBAR-HAUPTGERÄT

Wenn Sie den Subwoofer mit dem Soundbar-Hauptgerät verbinden, können Sie ausdrucksstarke Bässe und eine bessere Soundqualität erzielen.

Soundbar-Hauptgerät

Das Soundbar-Hauptgerät und der Subwoofer sollten sich automatisch (drahtlos) verbinden, sobald das Soundbar-Hauptgerät und der Subwoofer eingeschaltet werden. Wenn die automatische Verbindung hergestellt ist, blinkt die blaue Anzeige auf der Oberseite des Subwoofers nicht mehr, sondern leuchtet ständig.

√ Wenn die Anzeige auf der Oberseite des Subwoofers rot leuchtet oder blau blinkt, wurde der Subwoofer nicht automatisch verbunden. Befolgen Sie in diesem Fall die Anleitung unten, um den Subwoofer manuell zu verwenden.
√ Wichtig: Setzen Sie die Batterie in die Fernbedienung ein, bevor Sie loslegen. Eine Anleitung finden Sie auf Seite 17.

1. Schließen Sie das Netzkabel des Soundbar-Hauptgeräts und des Subwoofers an eine Netzsteckdose an.
2. Halten Sie die Taste ID SET auf der Rückseite des Subwoofers 5 Sekunden lang gedrückt. Die rote Anzeigeleuchte auf der Oberseite des Subwoofers erlischt und die blaue Anzeigeleuchte beginnt schnell zu blinken.
3. Drücken Sie 5 Sekunden lang die Taste ✗ auf Ihrer Fernbedienung, während das Soundbar-Hauptgerät auf AUS gestellt ist.
4. Für kurze Zeit erscheint nun die Meldung ID SET im Display des Soundbar-Hauptgeräts und erlischt dann.

1. Während die Subwoofer-Anzeige blau blinkt, drücken Sie die Taste 🔊 auf der Fernbedienung oder auf der Oberseite des Soundbar-Hauptgeräts, um das Soundbar-Hauptgerät einzuschalten.

2. Die Verbindung ist hergestellt, wenn die Anzeige auf der Oberseite des Subwoofers nicht mehr blinkt, sondern ständig leuchtet.

√ Wenn der Verbindungsaufbau fehlgeschlagen ist, blinkt die Leuchte blau. Führen Sie den Verbindungsaufbau ab Schritt 2 erneut durch.

ANSCHLUSS AN IHR FERNSEHGERÄT

Nachdem Sie die Soundbar über Kabel oder Wi-Fi/Bluetooth mit Ihrem Fernsehgerät verbunden haben, können Sie den Ton Ihres Fernsehgeräts über dieses Gerät genießen.

√ Wichtig: Setzen Sie die Batterie in die Fernbedienung ein, bevor Sie loslegen. Eine Anleitung finden Sie auf Seite 17.

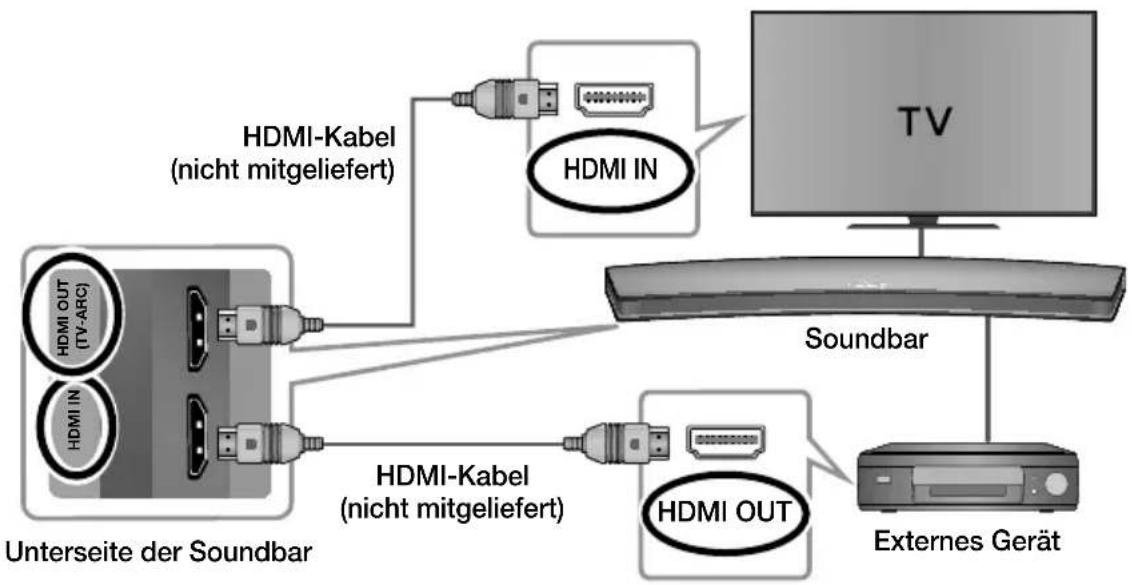

Methode 1. Kabelverbindung

Überprüfen Sie den HDMI OUT (TV-ARC)-Port am Soundbar-Hauptgerät.

Suchen Sie den (TV-ARC) HDMI IN Anschluss an ihrem fernsehgerät.

1. Schließen Sie das HDMI-Kabel (nicht mitgeliefert) wie in der Abbildung oben dargestellt an.
2. Auf dem Display des Geräts wird TV ARC angezeigt und der Ton des Fernsehgeräts wird über das Gerät wiedergegeben.

√ Wenn der Ton des Fernsehers nicht zu hören ist, drücken Sie die Taste → auf der Oberseite der Soundbar oder die Taste SOURCE auf der Fernbedienung, um im Soundbar-Display des Hauptgeräts den Modus D.IN auszuwählen. Nun ändert sich der Modus D.IN in TV ARC und der Ton des Fernsehers wird wiedergegeben.
√ Falls auf dem Soundbar-Display des Hauptgeräts nicht TV ARC angezeigt wird, überprüfen Sie die Kabelverbindungen.
√ Sie können die Lautstärke der Soundbar bequem regeln und die Netzspannung ein- und ausschalten.

Methode 2. TV SoundConnect (Verbindung mit Samsung Fernseher über Bluetooth)

1. Schalten Sie den Samsung Fernseher und die Soundbar ein.
2. Wählen Sie im Display der Soundbar TV aus, indem Sie die Taste → auf der Oberseite der Soundbar oder SOURCE auf der Fernbedienung drücken. (Modi werden in der folgenden Reihenfolge angezeigt: D.IN → AUX → HDMI → BT → TV.)

1. Wenn auf dem Fernsehbildschirm die unten dargestellte Verbindungsmeldung erscheint, wählen Sie mit der Fernbedienung des Fernsehers aus.

Wählen Sie mit Ihrer Fernbedienung aus.

1. Die Soundbar gibt den Ton des Fernsehers wieder.

√ Wenn die TV SoundConnect-Verbindung nicht hergestellt werden kann, navigieren Sie im Menü „Sound“ des Fernsehers zu „SoundConnect“, wählen Sie Neues Gerät hinzufügen aus und legen Sie für Neues Gerät hinzufügen die Option EIN fest. Versuchen Sie es anschließend erneut.
√ Wenn die Soundbar mit Ihrem Fernseher über TV-SoundConnect verbunden ist, können Sie die Lautstärke mit der Soundbar-Fernbedienung oder mit der TV-Fernbedienung bequem steuern.
√ Die TV SoundConnect (Soundshare) Funktion steht nur bei einigen Samsung Fernsehgeräten zur Verfügung, die seit 2012 erschienen sind.
√ Wenn Sie die bestehende Verbindung zu Ihrem Fernsehgerät abbrechen und eine neue Verbindung mit einem anderen Fernsehgerät herstellen möchten, müssen Sie die ▶II Taste auf Ihrem Fernsehgerät länger als 5 Sekunden gedrückt halten.
√ Im TV-SoundConnect-Modus kann die Soundbar nicht mit einem anderen Bluetooth-Gerät gekoppelt werden.
√ Legen Sie keine elektronischen Geräte oder Gegenstände aus Metall auf das Produkt, Wie z. B. einen verdrahteten/drahtlosen Router, eine Set-Top-Box oder ein Modem.
√ Wenn Sie das Produkt auf den Boden legen, könnte dies je nach dem Material des Bodens die Leistung des verdrahteten Netzwerks mindern.

Methode 3. Verbindungsaufbau mit einem Wi-Fi-Netzwerk

Installieren der Samsung Multiroom app und Aufbau einer Wi-Fi-Verbindung

Befolgen Sie zur erstmaligen Installation der Samsung Multiroom-Anwendung die nachfolgend gezeigten Schritte.

1. Halten Sie die Taste SPK ADD an der Rückseite der Soundbar länger als 1 Sekunde gedrückt.

- Ein Benachrichtigungston ist zu hören und „ADD SPEAKER“ wird an der Haupteinheit der Soundbar angezeigt. Danach wird die Meldung „WIFI READY“ angezeigt, wenn der Verbindungsbereitschaftsmodus aktiviert wird.

Rückseite der Soundbar

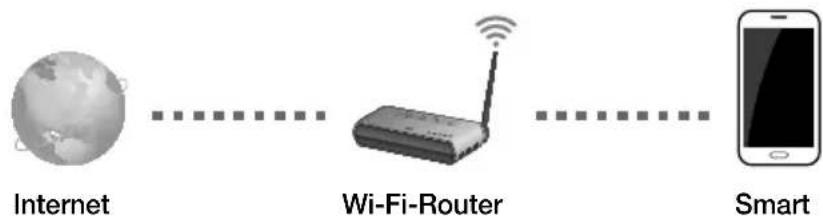

1. Verbinden Sie Ihr Smart Device (Smart Phone, Tablet usw.) mit ihrem Wi-Fi-Router.

Device

1. Installieren Sie die Samsung Multiroom app auf Ihrem smart device (Smart Phone, Tablet usw.).
2. Starten Sie die Samsung Multiroom app.

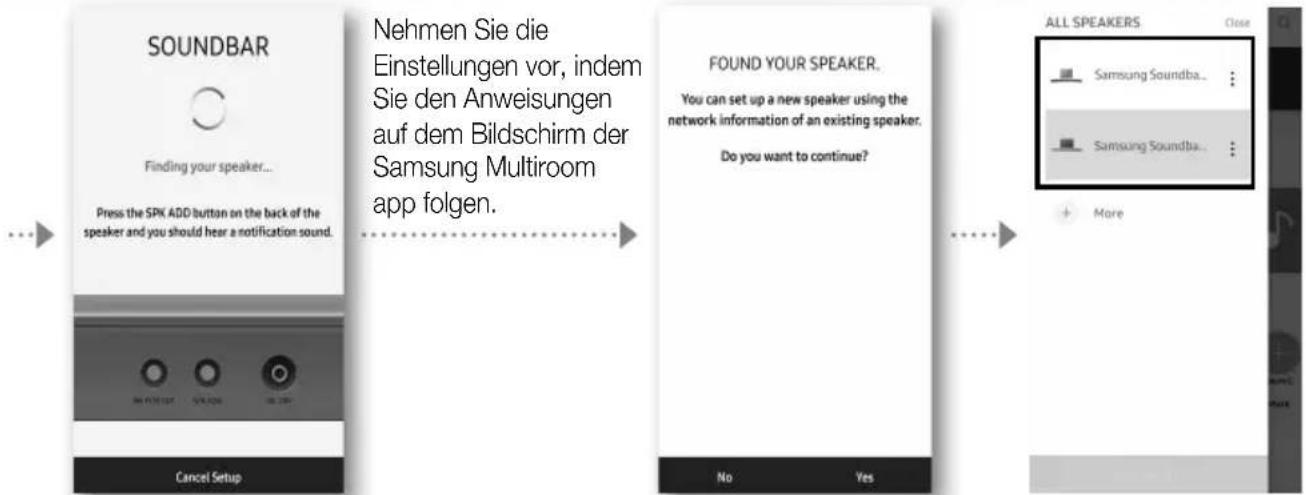

1. Nehmen Sie die Starteinstellungen vor, indem Sie den Anweisungen auf dem app-Bildschirm folgen.

Nehmen Sie die Einstellungen vor, indem Sie den Anweisungen auf dem Bildschirm der Samsung Multiroom app folgen.

√ Sie müssen das Passwort Ihres Wi-Fi-Routers eingeben, um Ihre Soundbar über die Samsung Multiroom app mit dem Wi-Fi-Netzwerk zu verbinden.
√ Wenn Ihrem Wi-Fi-Router kein Passwort zugewiesen wurde, werden die Starteinstellungen ohne Aufforderung zur Passworteingabe vorgenommen.

Hinzufügen der Soundbar zu einem vorhandenen Multiroom Audio System

Wenn die Samsung Multiroom-Anwendung bereits für die Verwendung mit einem anderen Multiroom-Audiogerät installiert ist, befolgen Sie diese Schritte zum Hinzufügen der Soundbar.

1. Halten Sie die Taste SPK ADD an der Rückseite der Soundbar länger als 1 Sekunde gedrückt.

- Ein Benachrichtigungston ist zu hören und „ADD SPEAKER“ wird an der Haupteinheit der Soundbar angezeigt. Danach wird die Meldung

Rückseite der Soundbar

„WIFI READY“ angezeigt, wenn der Verbindungsbereitschaftsmodus aktiviert wird.

1. Verbinden Sie Ihr Smart Device (Smart Phone, Tablet usw.) mit ihrem Wi-Fi-Router.

1. Starten Sie die Samsung Multiroom app.
2. Tippen Sie ≡, um die Liste mit allen Lautsprechern anzuzeigen.
3. Wählen Sie in der app More > Add New Speaker aus und folgen Sie den Anweisungen auf dem app-Bildschirm

Start Bildschirm Netzwerkauswahl
Hinzufügen von Lautsprecher abgeschlossen

√ Zum Anschließen eines anderen Netzwerks wählen Sie No.

Sie müssen das Passwort Ihres Wi-Fi-Routers eingeben, um Ihre Soundbar über die Samsung Multiroom app mit dem Wi-Fi-Netzwerk zu verbinden.

Wenn Ihrem Wi-Fi-Router kein Passwort zugewiesen wurde, werden die Starteinstellungen ohne Aufforderung zur Passworteingabe vorgenommen.

Anschließen der Soundbar an Ihren Samsung Smart TV

Sie können Ihr Fernsehgerät über ein Wi-Fi-Netzwerk mit der Soundbar verbinden und den Fernsehton genießen.

√ Wichtig: Stellen Sie sicher, dass der Fernseher und die Soundbar mit demselben Netzwerk verbunden sind. (So prüfen Sie das Netzwerk von Ihrem Samsung TV: Home-Menü → Netzwerk → Netzwerkstatus)

Konfigurieren von Einstellungen über Ihren Samsung Smart TV

√ Um Audio mit der Soundbar wiederzugeben stellen Sie sicher, dass Ihr TV-Modell die Multiroom-Funktion unterstützt (nach dem Jahr 2014 erschienene Samsung Smart TVs).

√ Fall der Fernseher aufgrund einer Änderung der Eingangsquelle der Soundbar vom Wireless-Netzwerk getrennt wird, verwenden Sie das TV-Menü, um die Verbindung wiederherzustellen.

■ Für 2016 erschienene Fernseher

1. Home-Menü → Einstell. (☐) → Ton → Tonausgabe → Wählen Sie [Samsung] HW-Jxxxx (Wi-Fi)

2. Der Ton des Fernsehers wird ausgegeben.

■ Für 2015 erschienene Fernseher

1. Home-Menü → Ton → Lautsprecherliste → Wählen Sie [Samsung] HW-Jxxxx (Wi-Fi)

2. Der Ton des Fernsehers wird ausgegeben.

■ Für 2014 erschienene Fernseher

1. Home-Menü → Ton → Lautsprechereinstellungen → Wählen Sie Multiroom Link - Einstell. → Soundbar+Surround

2. Wählen Sie über die Soundbar-Position „J8500“ und „OK“.

3. Home-Menü → Ton → Lautsprechereinstellungen → Wählen Sie TV-Tonausgabe → Multiroom Link

1. Der Ton des Fernsehers wird ausgegeben.

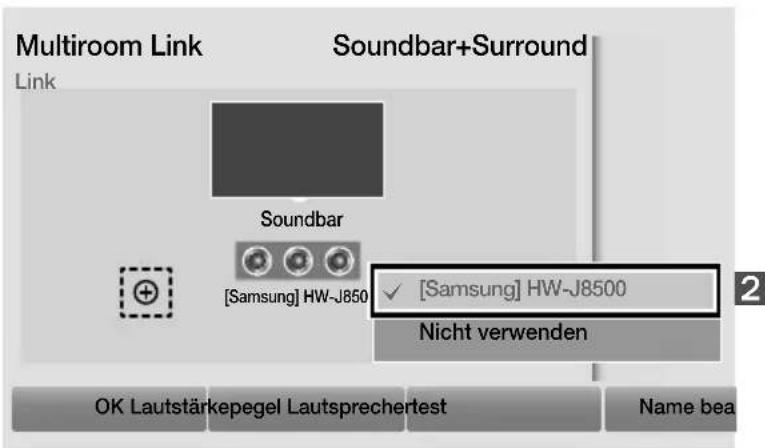

Verbinden des Samsung Multiroom Audiosystems mit den Surroundlautsprechern

Nach dem Verbinden von zwei Multiroom Audiogeräten und einer Soundbar können Sie einen dreidimensionalen Ton im Surround-Modus genießen.

√ Die Surround-Verbindung zwischen einem Multiroom-Audiogerät und einer Soundbar ist nicht verfügbar.

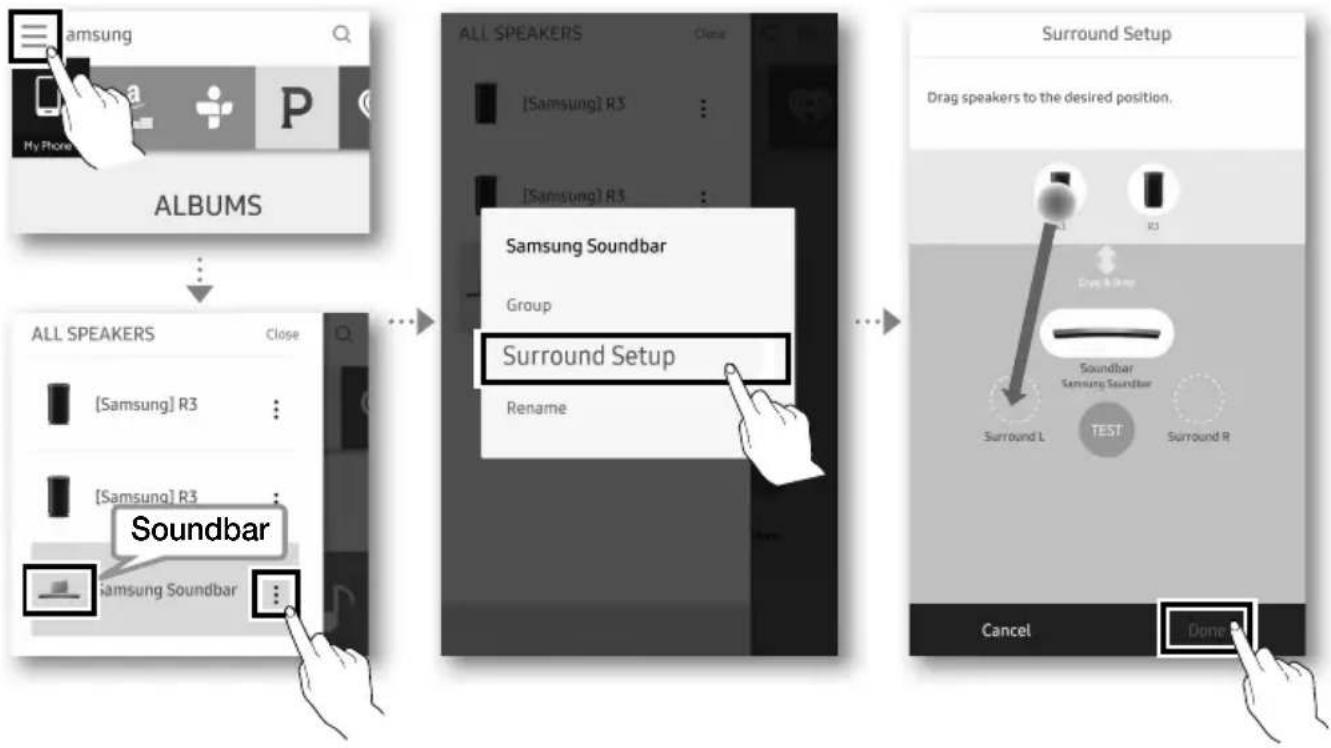

1. Tippen Sie ≡ um die Liste mit allen Lautsprechern anzuzeigen.
2. Tippen Sie : auf der rechten Seite des Modellnamens der Soundbar.
3. Tippen Sie Surround Setup. Nachdem Sie den Lautsprecher an den gewünschten Ort gebracht haben, wählen Sie Done.
4. Surround-Verbindung ist abgeschlossen.

√ Weitere Informationen für die Verbindung zwischen TV und den Surroundlautsprechern finden Sie in der Webanleitung.

ANSCHLUSS PER BLUETOOTH

Sie können an der Soundbar ein Bluetooth-Gerät anschließen und Musik mit Stereoton genießen – ohne Kabelsalat!

√ Es können nicht mehrere Bluetooth-Geräte gleichzeitig verbunden werden.

1. Drücken Sie die Taste → auf der Oberseite der Soundbar oder die Taste SOURCE auf der Fernbedienung, um BT auszuwählen.
2. Wählen Sie auf dem Bluetooth-Gerät, mit dem Sie eine Verbindung herstellen möchten, das Bluetooth-Menü aus. (Weitere Informationen dazu finden Sie der Bedienungsanleitung des Bluetooth- Geräts.)
3. Wählen Sie "[Samsung] HW-Jxxxx" aus der Liste.

- Wenn die Verbindung zwischen der Soundbar und dem Bluetooth-Gerät hergestellt wurde, zeigt das vordere Displayfenster der Soundbar [Bluetooth-Gerätename] → BT an.

1. Starten sie auf dem verbundenen Gerät die Musikwiedergabe.

[Wenn die Verbindung zum Bluetooth-Gerät fehlgeschlagen ist / Wenn eine erneute Gerätesuche erforderlich ist].

• Löschen Sie die vorherige, vom Bluetooth-Gerät gefundene „[Samsung] HW-Jxxxx“ und nehmen Sie erneut die Suche nach der Soundbar vor.
  √ Wenn Sie bei der Verbindung eines Bluetooth-Geräts nach der PIN-Nummer gefragt werden, geben Sie <0000> ein.
  √ Bei einer Bluetooth Verbindung geht die Bluetooth Verbindung verloren, wenn der Abstand zwischen dem Soundbar und dem Bluetooth Gerät 10 m überschreitet.
  √ Wenn sich der Soundbar für mehr als 15 Minuten im Bereitschaftszustand befindet, schaltet er sich automatisch aus.
  √ Der Soundbar führt unter den folgenden Umständen eventuell die Suche nach Bluetooth-Geräten oder den Verbindungsaufbau nicht fehlerfrei durch:

• Wenn sich Soundbar in einem starken elektrischen Feld befindet.

• Wenn mit mehreren Bluetooth-Geräten gleichzeitig eine Verbindung zum Soundbar hergestellt wurde.
• Wenn das Bluetooth-Gerät ausgeschaltet oder nicht angeschlossen ist oder nicht richtig funktioniert.

√ Elektronische Geräte können Funkstörungen verursachen. Elektromagnetische Wellen erzeugende Geräte müssen vom Soundbar-Hauptgerät ferngehalten werden - z. B. Mikrowellen, WLAN-Geräte etc.

Trennen der Soundbar vom Bluetooth-Gerät

Drücken Sie die Taste SOURCE auf der Fernbedienung oder die Taste 📄 auf der Oberseite des Geräts, um vom Modus BT in einen anderen Modus zu wechseln oder die auszuschalten.

- Das angeschlossene Bluetooth-Gerät wartet eine gewisse Zeit auf die Antwort des Soundbar, bevor es die Verbindung unterbricht. (Je nach Bluetooth-Gerät kann der Zeitraum bis zur Trennung der Verbindung variieren)

VERBINDUNG MIT EINEM EXTERNEN GERÄT HERSTELLEN

Sie können auch Sound von externen Geräten wie einem BD-Player, einer Spielekonsole oder einer Settop-Box wiedergeben, indem Sie diese mit Ihrer Soundbar verbinden.

1. Schließen Sie das HDMI-Kabel (nicht mitgeliefert) wie in der Abbildung oben dargestellt an.
2. Drücken Sie die 📋 Taste auf der Oberseite der Soundbar oder die SOURCE Taste auf Ihrer Fernbedienung, um den HDMI Modus auszuwählen.
3. Die Soundbar zeigt HDMI auf ihrem Display an und gibt den Ton wieder.

SOFTWARE AKTUALISIERUNG

Es ist möglich, dass Samsung in der Zukunft Firmware-Updates für die Soundbar anbietet.

Auto Update

Die Funktion für automatische Updates ist in der Soundbar standardmäßig aktiviert. Automatische Firmware-Updates werden gesucht und ausgeführt, wenn die Soundbar mit dem Internet verbunden ist, unabhängig davon, ob sie ein- oder ausgeschaltet ist.

√ Um die Auto Update Funktion nutzen zu können, muss die Soundbar mit dem Internet verbunden sein.

Die Wi-Fi-Verbindung mit der Soundbar wird beendet, wenn das Netzkabel gezogen oder die Stromversorgung unterbrochen wurde. Schalten Sie die Soundbar ein und stellen Sie die Verbindung erneut her. Wird die Stromverbindung unterbrochen, schalten Sie die Soundbar ein und verbinden Sie sie erneut.

Aktualisierung über USB

Wenn ein Update verfügbar ist, kann die Firmware durch Anschließen eines USB-Laufwerks mit dem Firmware Update an den USB-Anschluss Ihrer Soundbar aktualisiert werden.

Weitere Informationen zum Herunterladen von Update-Dateien finden Sie auf der Samsung Electronics Website unter (samsung.com/sec) → suchen Sie nach dem Modellnamen → laden Sie die Firmwareoption aus dem Kundenbetreuungsmenü herunter. Der Name der Option kann variieren.

MONTAGEDER WANDHALTERUNG

Montagehinweise

• Nur an einer senkrechten Wand montieren.
- Bringen Sie das Soundbar-System nicht an einem Ort mit hohen Temperaturen und/oder hoher Luftfeuchtigkeit an. Bringen Sie das System an einer stabilen Wand an, die das Gewicht des Soundbar-Hauptgeräts tragen kann.
- Überprüfen Sie die Stabilität der Wand. Um das Soundbar-System an einer Wand anzubringen, die das Gewicht des Soundbar-Hauptgeräts möglicherweise nicht tragen kann, verstärken Sie die Wand vor der Anbringung. Wenn dies nicht möglich ist, bringen Sie das System an einer anderen Wand an, die stabil genug ist, um das Gewicht des Soundbar-Hauptgeräts tragen zu können.
- Verwenden Sie die für Ihre Wand geeigneten Befestigungsschrauben oder Dübel (Gipskartonplatte, Stahlplatte, Holz, usw.). Wenn möglich die Schrauben in den Wandträgern befestigen.
- Besorgen Sie sich für die Wand, an der Sie die Soundbar befestigen wollen, geeignete Befestigungsschrauben.

• Durchmesser : M5

• Länge : L 35 mm oder länger wird empfohlen.

• Schließen Sie die externen Geräte an dieses Gerät an, bevor Sie es an der Wand installieren.

• Achten Sie darauf, dass das Gerät ausgeschaltet ist, und trennen Sie das Gerät vor der Montage vom Netzstecker. Ansonsten besteht das Risiko elektrischer Schläge.

Für das Soundbar-Hauptgerät (Komponenten für die Anbringung an der Wand)

Halteschraube 1 (4 Stck.)	Halteschraube 2 (Für die Befestigung des Soundbar-Hauptgeräts) (4 Stck.)
Wandhalterung	Befestigungsschraube (zur Befestigung der Soundbar an der TV-Halterung)

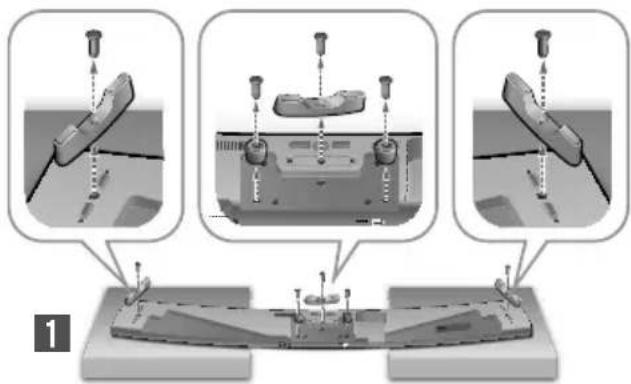

1. Stellen Sie die Soundbar wie in der Abbildung dargestellt auf und stellen Sie sicher, dass keine der Tasten die Fläche berührt, auf dem das Gerät steht.
2. Falls der Halterfuß (3 Stck.) und der Halterträger (2 Stck.) daran befestigt sind, entfernen Sie diese Teile.

2

Halterfuß Halterträger

1. Schrauben Sie die Halteschraube 1 (4 Stck.) und die Halteschraube 2 (Für die Befestigung des Soundbar-Hauptgeräts) (4 Stck.) fest in die Löcher der Soundbar (siehe Abbildung).

1. Führen Sie die Wandhalterungsschrauben nacheinander in die 3 Löcher ein, um die Wandhalterung an der Wand zu befestigen.

√ Empfohlene Schraube: M5

1. Befestigen Sie die Soundbar in der Reihenfolge, wie sie in der unten stehenden Abbildung gezeigt wird (1 → 2) an der Wandhalterung.

5

1. Befestigen Sie die Befestigungsschraube (zur Befestigung der Soundbar an der TV-Halterung) zusammen mit der Wandhalterung an der Soundbar.

6

√ Wandhalterungsschrauben sind nicht im Lieferumfang enthalten.

√ Da je nach Beschaffenheit Ihrer Wand unterschiedliche Typen von Wandhalterungsschrauben erforderlich sind, sollten Sie die Wand vor der Montage prüfen und die geeigneten Schrauben kaufen.

FUNKTIONEN & TASTEN DER FERNBEDIENUNG

Einlegen der Batterie vor der Verwendung der Fernbedienung

1. Verwenden Sie eine geeignete Münze, um die Batterieabdeckung der Fernbedienung gegen den Uhrzeigersinn zu drehen und diese somit wie in der nachfolgenden Abbildung gezeigt zu entfernen.
2. Legen Sie eine 3V Lithium-Batterie ein. Beim Einlegen der Batterie muss der Pluspol (+) nach oben zeigen. Legen Sie die Batterieabdeckung auf und richten Sie die Markierungen '•' wie in der nachfolgenden Abbildung gezeigt nebeneinander aus.
3. Verwenden Sie eine passende Münze, um die Batterieabdeckung der Fernbedienung soweit wie möglich im Uhrzeigersinn zu drehen, um den Verschluss zu schließen.

1	Stromversorgung	Schaltet die Soundbar ein und aus.
2	SOURCE	Drücken, um eine an die Soundbar angeschlossene Quelle auszuwählen.
3	Stumm	Lautstärke vorübergehend auf 0 setzen.Zum Abbrechen erneut drücken.
4	VOLLautstärke	Dient zur Einstellung der Lautstärke des Geräts.
5	Wiedergabe / Pause	Drücken Sie die ▶II -Taste, um die Musik vorübergehend anzuhalten.Drücken Sie die ▶II -Taste erneut, um die ausgewählte Musik wiederzugeben.
	Vorwärts springen	Nächste Datei auswählen.
	Rückwärts springen	Vorherige Datei auswählen.
	Wiederholen	Die Funktion „Wiederholen“ ist nur verfügbar, wenn Sie Songs von einem Smartphone oder DMS der Samsung-Multiroom-App wiedergeben.OFF-REPEAT: Beendet das Wiederholen der Wiedergabe.TRACK-REPEAT: Wiederholt einen Titel.ALL-REPEAT: Titel werden wiederholt.
6	Surround-Sound	Die Surround-Sound Funktion fügt dem Klang Tiefe und Räumlichkeit hinzu.Wenn diese Taste gedrückt wird, wird zwischen ON und OFF umgeschaltet.
7	SOUND CONTROL	Sie können zwischen TREBLE, BASS und AUDIO SYNC wählen.Um die Höhen oder Bässe einzustellen, TREBLE oder BASS in den Klangeinstellungen auswählen und anschließend mit der [××], Pasten die Lautstärke zwischen -3~+3 einstellen.Wenn das Bild und der Ton zwischen dem Fernsehgerät und Ihrer Soundbar nicht synchronisiert ist, in den Klangeinstellungen AUDIO SYNC auswählen und die Audio-Verzögerung mithilfe der [××], Pasten zwischen 0~300 einstellen.
8	SOUND EFFECT	Sie haben die Wahl zwischen sechs Soundmodi: STANDARD, MUSIC, CLEAR VOICE, SPORTS, MOVIE, und NIGHT.NIGHT ModusWenn der Kanal oder die Musikquelle gewechselt wird, wird der Lautstärkeunterschied zwischen den verschiedenen Musikquellen automatisch angepasst.
9	Anynet+	Sie können Anynet+ und Auto Power Link ein- oder ausschalten.Anynet+ und Auto Power Link können nicht gleichzeitig verwendet werden.Anynet+: Wenn eine Verbindung über ein HDMI-Kabel hergestellt wurde, können Sie Ihre Soundbar mit der Fernbedienung des Samsung Fernsehgeräts bedienen.Auto Power Link: Wenn die Soundbar über den optischen Eingang mit dem Fernsehgerät verbunden ist, wird die Soundbar automatisch eingeschaltet, wenn das Fernsehgerät eingeschaltet wird.
10	WOOFER	Sie können die Lautstärke des Subwoofers zwischen -12 oder -6~+6 einstellen.
11	STREAMING MUSIC	Mit Streaming Musik können Sie Internet-Radio hören.Sie können Ihren gewünschten Sender unter 3 voreingestellten Sendern wählen.Um die Streaming Musik Funktion nutzen zu können, müssen Sie die Soundbar mit einem Netzwerk verbinden.

FEHLERSUCHE

Überprüfen Sie Folgendes, bevor Sie den Kundendienst informieren.

Das Gerät lässt sich nicht einschalten.

Ist der Netzstecker an eine Steckdose angeschlossen?

Schließen Sie den Netzstecker an die Steckdose an.

Das Gerät reagiert nicht auf das Drücken von Tasten.

Ist die Luft elektrostatisch aufgeladen?

Ziehen Sie den Netzstecker, und schließen Sie ihn wieder an die Steckdose an.

Es wird kein Ton wiedergegeben.

Wurde das Gerät auf stumm geschalten?

Drücken Sie die (Stummschalten) Taste, um die Funktion zu deaktivieren.

Ist die Lautstärke auf minimal eingestellt?

Erhöhen Sie die Lautstärke.

Die Fernbedienung funktioniert nicht.

Ist die Batterie leer?

→ Tauschen Sie sie gegen eine Neue aus.

Ist der Abstand zwischen Fernbedienung und Soundbar-Hauptgerät zu groß?

Gehen Sie mit der Fernbedienung näher an das Soundbar-Hauptgerät heran.

Die Herstellung der TV SoundConnect Verbindung ist fehlgeschlagen.

Wird TV SoundConnect von Ihrem Fernsehgerät unterstützt?

TV SoundConnect wird von bestimmten Samsung Fernsehgeräten unterstützt, die nach 2012 auf den Markt gekommen sind. Prüfen Sie, ob Ihr Fernsehgerät TV SoundConnect unterstützt.

Verfügen Sie über die neueste Firmware Version?

Aktualisieren Sie die Firmwahrhres Fernsehgeräts auf die neueste Version.

Tritt ein Fehler beim Verbindungsaufbau auf?

Setzen Sie sich mit dem Samsung Kundendienst in Verbindung.

Setzen Sie die TV SoundConnect-Verbindung zurück und stellen Sie erneut eine Verbindung her. Um die TV SoundConnect-Verbindung zurückzusetzen, halten Sie die Taste ▶II 5 Sekunden lang gedrückt.

Die rote LED auf dem Subwoofer blinkt und der Subwoofer erzeugt keinen Ton.

Dieses Problem kann auftreten, wenn der Subwoofer nicht an das Soundbar-Hauptgerät angeschlossen ist.

Versuchen Sie, den Subwoofer erneut anzuschließen. Weitere Informationen finden Sie auf Seite 5.

Der Subwoofer dröhnt und vibriert merklich.

Versuchen Sie die Vibrationen des Subwoofers einzustellen.

Drücken Sie die WOOFER Taste auf Ihrer Fernbedienung, um den Wert (zwischen -12, -6 \~ +6) einzustellen.

LIZENZ

DOLBY AUDIO

Die Begriffe HDMI und HDMI High-Definition Multimedia Interface sowie das HDMI-Logo sind in den USA und anderen Ländern Warenzeichen oder eingetragene Warenzeichen der HDMI Licensing LLC.

Spotify®

• Die Spotify Software ist Gegenstand einer Drittanbieter Lizenz, die Sie unter folgender Adresse finden: www.spotify.com/connect/third-party-licenses.
• Weitere Informationen über Spotify Connect finden Sie auf www.spotify.com/connect

BEKANNTMACHUNG ZU OPEN SOURCE LIZENZEN

Weitere Informationen über bei diesem Gerät eingesetzten Open Source finden Sie auf den Webseiten: http://opensource.samsung.com

WICHTIGE HINWEISE ZUM KUNDENDIENST

• Die Abbildungen in dieser Anleitung dienen nur als Referenz und können sich vom aktuellen Produkt unterscheiden.
• Es kann eine Gebühr erhoben werden, wenn:
  a. Ein Techniker auf Ihre Anfrage bestellt wird und am Gerät kein Defekt vorliegt (z. B. weil Sie diese Bedienungsanleitung nicht gelesen haben).
  b. Sie das Gerät in einer Reparaturwerkstatt abgegeben haben und am Gerät kein Defekt vorliegt (z. B. weil Sie diese Bedienungsanleitung nicht gelesen haben).
• Die Höhe dieser Gebühr wird Ihnen mitgeteilt, bevor irgendwelche Arbeiten durchgeführt werden oder der Hausbesuch erfolgt.

TECHNISCHE DATEN

ALLGEMEIN	Gewicht	Soundbar-Hauptgerät	5,0 kg
		Subwoofer (PS-WJ8500R / PS-WJ8501R)	10,6 kg
	Abmessungen (B x H x T)	Soundbar-Hauptgerät	1450,0 x 60,0 x 185,0 mm
		Subwoofer (PS-WJ8500R / PS-WJ8501R)	500,0 x 332,0 x 181,0 mm
	Betriebstemperatur		+5 °C bis +35 °C
	Zulässige Luftfeuchtigkeit		10 % bis 75 %
VERSTÄRKER	Nennausgangsleistung	Soundbar-Hauptgerät	21W x 9, 8 OHM, THD≤10%
		Subwoofer (PS-WJ8500R / PS-WJ8501R)	161W, 3 OHM, THD≤10%

• Nominelle Spezifikation

- Das Design, die Technischen Daten und der Appbildschirm können ohne vorherige Ankündigung geändert werden.

- Samsung Electronics Co., Ltd behält sich das Recht auf unangekündigte Änderungen vor.

- Gewicht und Abmessungen können von den Angaben abweichen.

- Weitere Informationen zur Stromversorgung und zum Stromverbrauch finden Sie auf dem Etikett am Gerät. (Beschriftung : Unterer Teil des Soundbar-Hauptgeräts)

Achtung : Das Gerät startet automatisch neu, wenn Sie Wi-Fi/Ethernet ein- oder ausschalten.

Leistungsaufnahme im Standby-Betrieb (W) (Bei alle Netzwerk-Ports auf „ON“)		2,9W
Wi-Fi/Ethernet	Port Deaktivierungsmethode	Halten Sie die Wi-Fi SETUP Taste am Gerät 30 Sekunden lang gedrückt, um Wi-Fi/Ethernet ein- oder auszuschalten.
Bluetooth Port	Deaktivierungsmethode	Halten Sie die SPK ADD Taste am Gerät 30 Sekunden lang gedrückt, um Bluetooth ein- oder auszuschalten.

Drahtlos-Modelle (auch die im Frequenzbereich von 5,15-5,35 GHz)

- Hiermit erklärt Samsung Electronics, dass dieses Gerät mit den wesentlichen Anforderungen und die relevanten Bestimmungen der Richtlinie 1999/5/EC übereinstimmt.

Die original Übereinstimmungserklärung finden Sie auf http://www.samsung.com, unter Support > Produktsuche und geben Sie den Produktnamen oder die Artikelnummer ein. Dieses Gerät darf in allen EU-Ländern betrieben werden. Dieses Gerät darf nur in Innenräumen verwendet werden.

Drahtlos-Modelle (außer die im Frequenzbereich von 5,15-5,35 GHz)

- Hiermit erklärt Samsung Electronics, dass dieses Gerät mit den wesentlichen Anforderungen und die relevanten Bestimmungen der Richtlinie 1999/5/EC übereinstimmt. Die original Übereinstimmungserklärung finden Sie auf http://www.samsung.com, unter Support > Produktsuche und geben Sie den Produktnamen oder die Artikelnummer ein. Dieses Gerät darf in allen EU-Ländern betrieben werden.

[Korrekte Entsorgung der Batterien dieses Produkts]

(Gilt für Länder mit Abfalltrennsystemen)

Die Kennzeichnung auf der Batterie bzw. auf der dazugehörigen Dokumentation oder Verpackung gibt an, dass die Batterie zu diesem Produkt nach seiner Lebensdauer nicht zusammen mit dem normalen Haushaltsmüll entsorgt werden darf. Wenn die Batterie mit den chemischen Symbolen Hg, Cd oder Pb gekennzeichnet ist, liegt der Quecksilber-, Cadmium- oder Blei-Gehalt der Batterie über den in der EG-Richtlinie 2006/66 festgelegten Referenzwerten. Wenn Batterien nicht ordnungsgemäß entsorgt werden, können sie der menschlichen Gesundheit bzw. der Umwelt schaden.

Bitte helfen Sie, die natürlichen Ressourcen zu schützen und die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern, indem Sie die Batterien von anderen Abfällen getrennt über Ihr örtliches kostenloses Altbatterie- Rücknahmesystem entsorgen.

KorrekteEntsorgungvonAltgeräten(Elektroschrott)

(Gilt für Länder mit Abfalltrennsystemen)

Die Kennzeichnung auf dem Produkt, Zubehörteilen bzw. auf der dazugehörigen Dokumentation gibt an, dass das Produkt und Zubehörteile (z. B. Ladegerät,Kopfhörer, USB-Kabel) nach ihrer Lebensdauer nicht zusammen mit dem normalen Haushaltsmüll entsorgt werden dürfen. Entsorgen Sie dieses Gerät und Zubehörteile bitte getrennt von anderen Abfällen, um der Umwelt bzw. der menschlichen Gesundheit nicht durch unkontrollierte Müllbeseitigung zu schaden. Helfen Sie mit, das Altgerät und Zubehörteile fachgerecht zu entsorgen, um die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern.

Private Nutzer wenden sich an den Händler, bei dem das Produkt gekauft wurde, oder kontaktieren die zuständigen Behörden, um in Erfahrung zu bringen, wo Sie das Altgerät bzw. Zubehörteile für eine umweltfreundliche Entsorgung abgeben können.

Gewerbliche Nutzer wenden sich an ihren Lieferanten und gehen nach den Bedingungen des Verkaufsvertrags vor. Dieses Produkt und elektronische Zubehörteile dürfen nicht zusammen mit anderem Gewerbemüll entsorgt werden.

Weitere Informationen zum Engagement von Samsung für die Umwelt und zu produkspezifischen Auflagen wie z. B. REACH finden Sie unter samsung.com/uk/aboutsamsung/samsungelectronics/corporatecitizenship/data_corner.html

OHUTUSTEAVE

HOIATUSED

ELEKTRILÖÖGIOHU VÄHENDAMISEKS ÄRGE EEMALDAGE KAANT (EGA TAGAPANEELI).

SEADMES POLE KASUTAJA HOOLDATAVAID OSI. HOOLDAMISEKS PÖÖRDUGE KVALIFITSEERITUD TEENINDUSTÖÖTAJATE POOLE.
