Type de produit	Barre de son avec caisson de basses sans fil
Marque	Samsung
Modèle	HW-J8500R
Canaux audio	4.1 canaux
Puissance totale	400 W
Subwoofer	Sans fil, actif, 8 pouces
Formats audio pris en charge	Dolby Digital, DTS, AAC, MP3, WAV, FLAC
Connectivité	Bluetooth 3.0, HDMI (ARC), entrée optique, entrée audio analogique, USB
Fonctions principales	Mode surround 3D, Smart Sound, système de correction automatique du son
Dimensions barre (L x H x P)	1050 x 80 x 120 mm
Poids barre	4.5 kg
Dimensions caisson (L x H x P)	200 x 400 x 400 mm
Poids caisson	7.0 kg
Alimentation	100-240 V, 50/60 Hz
Consommation électrique	50 W (barre) + 30 W (caisson)
Consommation veille	< 0,5 W
Température de fonctionnement	5°C à 35°C
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs ou de solvants.
Sécurité	Ne pas ouvrir l'appareil. Ne pas exposer à l'humidité ou à des températures extrêmes. Débrancher avant nettoyage.
Pièces détachées et réparabilité	Contacter le service client Samsung ou un centre agréé. Pièces disponibles sur demande.

FOIRE AUX QUESTIONS - HW-J8500R SAMSUNG

Comment connecter la barre de son en Bluetooth ?

Activez le Bluetooth sur votre appareil (smartphone, tablette). Sur la barre de son, appuyez sur le bouton SOURCE jusqu'à ce que 'BT' s'affiche. Sélectionnez 'Samsung HW-J8500R' dans la liste des périphériques de votre appareil.

Que faire si le son est coupé ou faible ?

Vérifiez que la barre de son est sous tension et que la source est correctement sélectionnée. Augmentez le volume via la télécommande. Si le problème persiste, débranchez-la 30 secondes puis rebranchez-la.

Comment régler les basses avec le caisson ?

Utilisez la télécommande pour appuyer sur WOOFER, puis réglez le niveau de basses avec les boutons +/-. Le caisson se synchronise automatiquement sans fil.

Puis-je utiliser cette barre de son avec un téléviseur non Samsung ?

Oui, la barre de son est compatible avec tous les téléviseurs équipés d'une sortie audio optique, HDMI ARC ou Bluetooth. Pour un son optimal, utilisez la connexion HDMI ARC.

Comment nettoyer la barre de son ?

Utilisez un chiffon doux et sec pour dépoussiérer. N'utilisez jamais de produits chimiques, d'alcool ou de lingettes humides. Ne vaporisez pas de liquide directement sur l'appareil.

La télécommande ne fonctionne plus, que faire ?

Vérifiez les piles (type AAA). Remplacez-les si nécessaire. Pointez la télécommande directement vers le capteur situé à l'avant de la barre de son. Éliminez toute obstruction.

Comment activer le mode surround ?

Appuyez sur le bouton SURROUND de la télécommande pour basculer entre les modes surround (standard, 3D, etc.). Le mode 3D offre une expérience sonore immersive.

Puis-je diffuser de la musique depuis une clé USB ?

Oui, insérez une clé USB (format FAT32) dans le port USB à l'arrière de la barre de son. Appuyez sur SOURCE pour sélectionner 'USB'. La lecture démarre automatiquement.

Comment coupler le caisson de basses s'il ne se connecte pas ?

Assurez-vous que le caisson est branché et allumé. Si le voyant reste rouge, rapprochez-le de la barre de son (moins de 5 m). Appuyez sur le bouton PAIRING au dos du caisson pendant 5 secondes jusqu'à ce que le voyant clignote.

Où trouver les pièces de rechange ou faire réparer l'appareil ?

Contactez le service client Samsung au 01 48 63 00 00 ou rendez-vous sur le site Samsung Support pour localiser un centre de réparation agréé près de chez vous.

MODE D'EMPLOI HW-J8500R SAMSUNG

Pour les brevets DTS, voir http://patents.dts.com. Fabriqué sous licence de DTS Licensing Limited. DTS, le symbole & DTS et le symbole ensemble sont des marques déposées et DTS 2.0 Channel est une marque de commerce de DTS, Inc. © DTS, Inc. Tous droits réservés.

HDMI

	ATTENTIONRISQUE DE CHOCÉLECTRIQUE. NE PASOUVRIR			Ce symbole indique la présence d'une hautetension à l'intérieur. Il est dangereux de mettreen contact quoi que ce soit avec une partieinterne de ce produit.
				Ce symbole indique la présence d'importantesinstructions concernant le fonctionnement et lamaintenance jointes avec ce produit.

	Produit de classe II : ce symbole indique qu'aucun branchement de sécurité à la terre (prise de terre) n'est requis.
~	Tension CA : ce symbole indique que la tension nominale indiquée par le symbole est une tension CA.
	Tension CC : ce symbole indique que la tension nominale indiquée par le symbole est une tension CC.
	Mise en garde, Consulter le mode d'emploi : ce symbole avertit l'utilisateur qu'il doit consulter le manuel d'utilisation pour en savoir plus sur les informations relatives à la sécurité.

AVERTISSEMENT : Afin de diminuer les risques d'incendie ou de choc électrique, n'exposez pas cet appareil à la pluie ou à l' humidité.

ATTENTION : POUR PRÉVENIR LES CHOCS ÉLECTRIQUES, BRANCHEZ LA FICHE AU FOND, EN PRENANT SOIN D'INSÉRER LA TIGE LARGE DANS LA FENTE LARGE.

• Cet appareil doit toujours être branché à une prise terre.
- Pour déconnecter l'appareil du circuit principal, la prise doit être débranchée de la prise principale ; il est de ce fait nécessaire que la prise principale soit facile d'accès.

ATTENTION

• Évitez toute projection d'eau sur l'appareil. Ne posez jamais d'objet contenant un liquide (ex : un vase) dessus.
• Pour éteindre complètement l'appareil, vous devez retirer le cordon d'alimentation de la prise murale. Par conséquent, le cordon d'alimentation doit être facilement accessible à tout moment.

PRÉCAUTIONS

1. Assurez-vous que l'alimentation électrique de votre maison est conforme à la plaque d'identification située au dos de votre produit. Posez votre produit à plat sur un meuble stable en veillant à laisser un espace de 7 à 10 cm autour de l'appareil afin d'assurer une ventilation correcte de celui-ci. Faites attention à ne pas obstruer les orifices de ventilation. Ne posez pas l'ensemble sur un amplificateur ou un autre appareil susceptible de chauffer. Cet ensemble est conçu pour une utilisation en continu. Pour entièrement éteindre l'appareil, débranchez la fiche CA de la prise murale. Débranchez l'appareil si vous envisagez de ne pas l'utiliser durant une longue période.
2. En cas d'orage, débranchez la fiche de l'appareil de la prise murale. Les surtensions occasionnées par l'orage pourraient endommager votre appareil.
3. N'exposez pas l'ensemble aux rayons directs du soleil ou à toute autre source de chaleur.
   Ceci pourrait entraîner une surchauffe et un dysfonctionnement de l'appareil.
4. Protégez le produit de l'humidité (comme les vases) et d'une chaleur excessive (comme une cheminée) ou de tout équipement capable de créer des champs magnétiques ou électriques. Débranchez le câble d'alimentation en cas de dysfonctionnement. Votre produit n'est pas prévu pour un usage industriel. Ce produit ne peut être utilisé qu'à des fins personnelles.
   Une condensation peut se former si le produit ou un disque a été stocké à basse température.
   Si vous devez transporter l'ensemble pendant l'hiver, attendez environ 2 heures que l'appareil ait atteint la température de la pièce avant de l'utiliser.
5. Les piles utilisées dans ce produit peuvent contenir des produits ch miques dangereux pour l'environnement.
   Ne jetez pas les piles dans votre poubelle habituelle. Ne vous débarrassez pas des piles en les faisant brûler.
   Ne court-circuitez pas, ne désassemblez pas ni ne faites pas surchauffer les batteries. Le remplacement incorrect de la batterie entraîne un risque d'explosion.
   Ne la remplacez que par une batterie du même type.

ATTENTION, NE PAS INGÉRER LA BATTERIE, RISQUE DE BRÛLURE CHIMIQUE,

[Télécommande fournie avec] Ce produit contient une pile par pièce/bouton.

Si vous avalez la pile par pièce/bouton, cela peut entraîner des brûlures internes graves en seulement

2 heures et vous pouvez mourir. Maintenez les piles neuves et usagées hors de portée des enfants.

Si le compartiment de la pile ne se ferme pas correctement, arrêter d'utiliser l'appareil et maintenez-le hors de portée des enfants. Si vous pensez qu'il est possible que les piles aient été avalées ou placées à l'intérieur d'une partie du corps, consultez immédiatement un médecin.

CONTRÔLE DES COMPOSANTS

Unité Principale Soundbar

③ Cordon d'alimentation

Caisson de basse

Télécommande/Pile

√ Utilisez le câble Cat 7(type *STP) pour la connexion.
* Câble blindé à paire torsadée

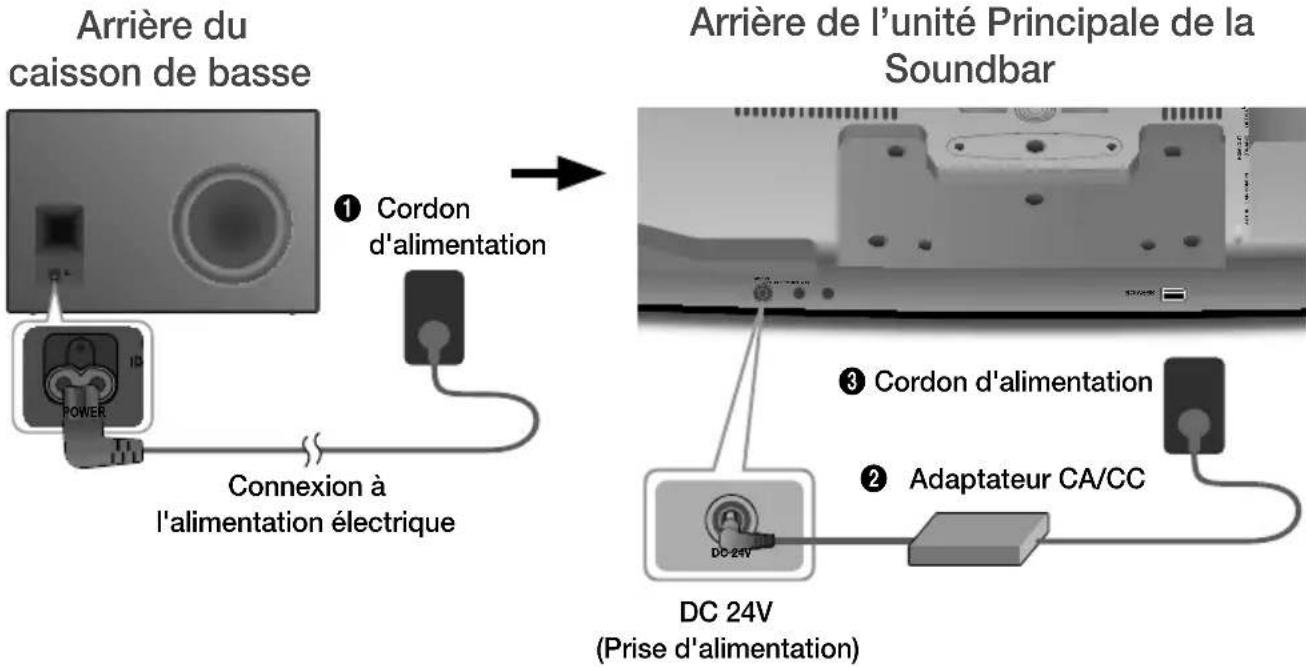

CONNEXION À L'ALIMENTATION ÉLECTRIQUE

Utilisez les composants d'alimentation (1, 2, 3) pour connecter les alimentations électriques dans l'ordre suivant : Caisson de basse → Unité Principale Soundbar

√ Pour plus d'informations sur l'alimentation et la consommation électriques, reportez-vous à l'étiquette collée sur le produit. (Étiquette : Bas de l'Unité Principale Soundbar)

√ Veillez à poser l'adaptateur CA/CC à plat sur une table ou sur le sol. Si l'adaptateur CA/CC pend et que l'entrée du cordon CA est située face vers le haut, de l'eau ou d'autres substances étrangères risquent de pénétrer dans l'adaptateur et d'entraîner des dysfonctionnements.

CONNEXION DU SUBWOOFER À L'UNITÉ PRINCIPALE SOUNDBAR

Vous pourrez profiter de sons graves riches et d'une meilleure qualité de son en reliant le subwoofer à l'unité principale Soundbar.

Unité Principale Soundbar

L'unité principale Soundbar et le subwoofer doivent être appariés (raccordés sans fil) automatiquement lorsqu'ils sont mis sous tension. Lorsque la connexion automatique est terminée, le témoin bleu situé au-dessus du subwoofer cesse de clignoter et reste allumé.

Si ce témoin s'allume en rouge ou continue de clignoter en bleu, c'est que le subwoofer ne s'est pas connecté automatiquement. Dans ce cas, suivez les instructions ci-dessous pour le connecter manuellement.
√ Important : Avant de commencer, insérez la pile dans la télécommande. Reportez-vous à la page 17 pour prendre connaissance des instructions.

1. Branchez les cordons électriques de l'unité principale Soundbar et du subwoofer sur une prise murale CA.
2. Appuyez pendant 5 secondes sur le bouton ID SET situé à l'arrière du caisson de basse. Le voyant rouge situé sur le haut du caisson de basse s'éteint et le voyant bleu clignote rapidement.
3. Appuyez sur la touche de votre télécommande pendant 5 secondes lorsque l'unité principale Soundbar est ÉTEINTE.
4. Le message ID SET s'affiche brièvement sur l'unité principale Soundbar, avant de disparaître.

1. Pendant que le témoin du subwoofer clignote en bleu, appuyez sur la touche de votre télécommande ou en haut de l'unité principale de la Soundbar pour la mettre sous tension.
2. La connexion est terminée si le témoin situé au-dessus du subwoofer arrête de clignoter et reste allumé.

√ Si le processus de connexion échoue, le voyant bleu clignote en continu. Passez à l'étape 2 et recommencez.

CONNEXION À VOTRE TÉLÉVISEUR

Vous permet d'écouter le son de votre téléviseur sur votre Soundbar après avoir raccordé cette dernière, avec ou sans câble.

√ Important : Avant de commencer, insérez la pile dans la télécommande. Reportez-vous à la page 17 pour prendre connaissance des instructions.

Méthode 1. Connexion avec un câble

1. Connectez le câble HDMI (non fourni) comme indiqué sur le schéma ci-dessus.
2. TV ARC apparaît à l'écran de l'appareil et le son du téléviseur est émis.

√ Si le son de votre téléviseur est inaudible, appuyez sur la touche ➞ en haut de votre Soundbar ou sur la touche SOURCE de la télécommande pour passer en mode D.IN sur l'affichage de l'unité principale de la Soundbar. Ensuite, le mode D.IN passe sur TV ARC et vous entendez de nouveau le son de votre téléviseur.
√ Si l'affichage de l'unité principale de la Soundbar ne passe pas sur TV ARC, vérifiez que le câble est bien branché.
√ Vous pouvez facilement contrôler le volume de la Soundbar et verrouiller l'alimentation électrique.

Méthode 2. TV SoundConnect (apparier un téléviseur Samsung avec le Bluetooth)

1. Mettez votre téléviseur Samsung et la Soundbar sous tension.

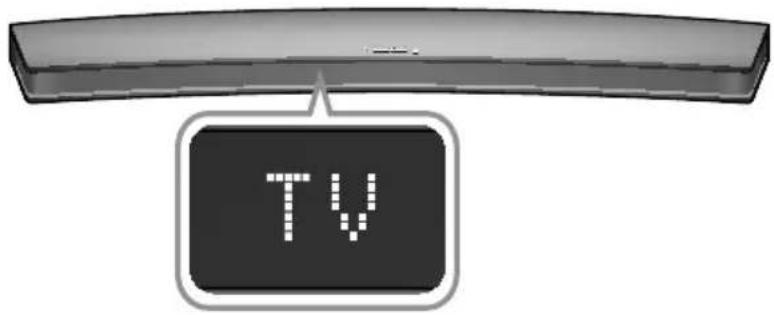

2. Sélectionnez le mode TV sur l'écran de votre Soundbar en appuyant sur la touche située en haut de la Soundbar ou sur la touche SOURCE de votre télécommande. (Les modes s'affichent dans l'ordre suivant : D.IN → AUX → HDMI → BT → TV.)

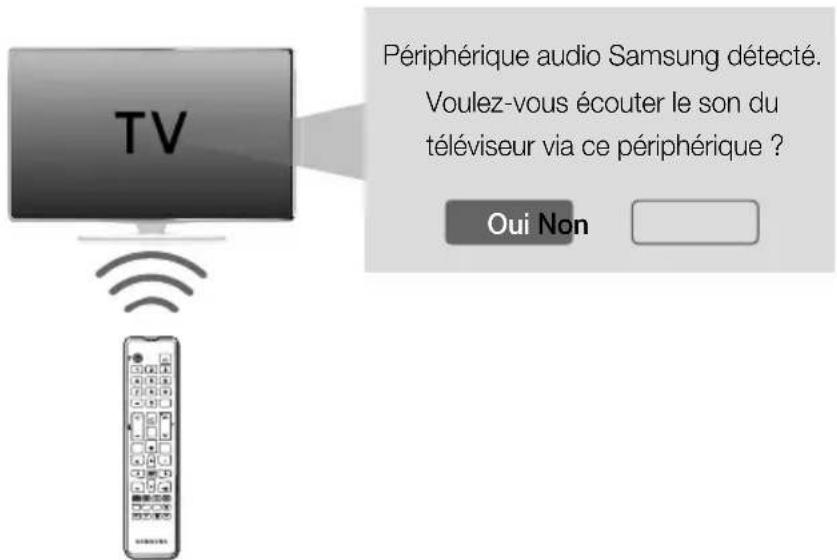

1. Lorsque le message de connexion qui figure ci-dessous s'affiche sur l'écran du téléviseur, sélectionnez avec la télécommande de votre téléviseur.

Sélectionnez avec la télécommande du téléviseur.

1. Le son de votre téléviseur est diffusé par la Sounbar.

√ Si le processus d'appariement TV SoundConnect échoue, accédez à SoundConnect dans le menu Son du téléviseur, sélectionnez Ajouter un nouvel appareil et mettez Ajouter un nouvel appareil sur ACTIVÉ, puis réessayez.
√ Si votre Soundbar est connectée à votre téléviseur par l'intermédiaire de la fonction TV SoundConnect, cela vous permet de contrôler le volume avec la télécommande de la Soundbar ou avec celle du téléviseur.
√ La fonction TV SoundConnect (Soundshare) est disponible uniquement sur certains téléviseurs Samsung commercialisés depuis 2012.
√ Si vous voulez déconnecter la connexion existante de votre téléviseur et établir une nouvelle connexion à un autre téléviseur, appuyez sur le bouton ▶II de votre télécommande pendant plus de 5 secondes.
En mode TV SoundConnect, la Soundbar ne peut pas être appariée avec un autre appareil équipé du Bluetooth.
√ Ne placez pas d'appareils électroniques ou d'objets métalliques sur le produit. par ex. routeur sans fil/câblé, décodeur ou modem.
√ Placer le produit sur le sol peut détériorer les performances du réseau sans fil, selon le matériau du sol.

Méthode 3. Connexion à un réseau sans fil

Installation de l'application Samsung Multiroom et Connexion sans fil

Pour installer l'application Samsung Multiroom pour la première fois, suivez les étapes ci-dessous.

1. Appuyez sur la touche SPK ADD à l'arrière de la Soundbar, et maintenez-la enfoncée pendant plus de 1 seconde.

- Une notification sonore retentit et le message "ADD SPEAKER" apparaît sur la Soundbar de l'unité principale. Ensuite, le message "WIFI READY" apparaît lorsque le mode d'attente pour la connexion s'active.

Arrière de la Soundbar

1. Connectez votre périphérique intelligent (smartphone, tablette, etc.) sur votre routeur sans fil.

Internet Routeur sans fil Périphérique intelligent

1. Installez l'application Samsung Multiroom sur votre périphérique intelligent (smartphone, tablette, etc.).
2. Lancez l'application Samsung Multiroom.

1. Terminez les paramètres initiaux en suivant les instructions indiquées sur l'écran de l'application.

- Devez saisir le mot de passe de votre routeur sans fil pour connecter votre Soundbar à un réseau sans fil via l'application Samsung Multiroom.

√ Si votre routeur sans fil n'a aucun mot de passe désigné, les paramètres initiaux sont terminés sans demander de saisir un mot de passe.

Ajout de la Soundbar au système audio Multiroom

Si l'application Samsung Multiroom est déjà installée pour fonctionner avec un autre appareil audio multiroom, suivez ces étapes pour ajouter la Soundbar.

1. Appuyez sur la touche SPK ADD à l'arrière de la Soundbar, et maintenez-la enfoncée pendant plus de 1 seconde.

- Une notification sonore retentit et le message "ADD SPEAKER" apparaît sur la Soundbar de l'unité principale. Ensuite, le message "WIFI READY" apparaît lorsque le mode d'attente pour la connexion s'active.

Arrière de la Soundbar

1. Connectez votre périphérique intelligent (smartphone, tablette, etc.) sur votre routeur sans fil.

Internet Routeur sans fil Périphérique intelligent

1. Lancez l'application Samsung Multiroom.

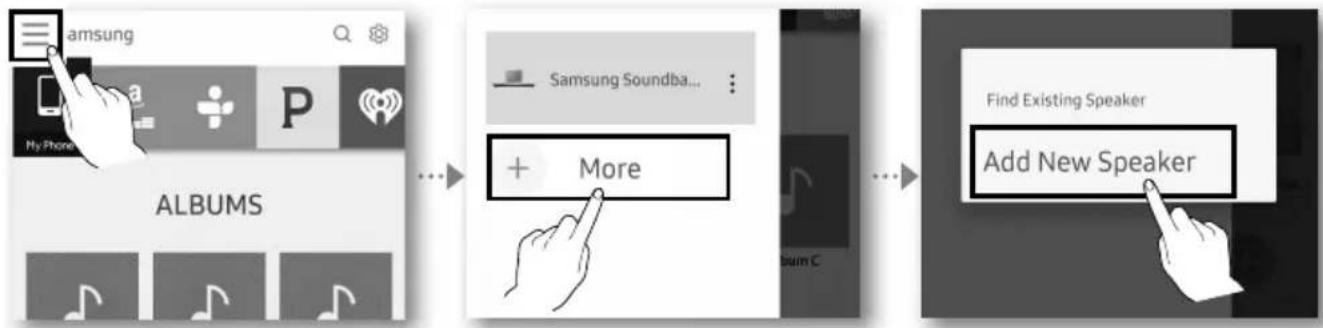

2. Appuyez sur ≡ pour afficher la liste de toutes les enceintes.
3. Sélectionnez More > Add New Speaker sur l'application, puis suivez les instructions affichées sur l'écran de l'application.

Écran de démarrage Sélection du réseau

Ajout des enceintes terminé

√ Pour vous connecter à un réseau différent, sélectionnez No.

Vous devez saisir le mot de passe de votre routeur sans fil pour connecter votre Soundbar à un réseau sans fil via l'application Samsung Multiroom.

Si votre routeur sans fil n'a aucun mot de passe désigné, les paramètres initiaux sont terminés sans demander de saisir un mot de passe.

Connexion de la Soundbar à votre Smart TV Samsung

Vous pouvez connecter votre téléviseur à la Soundbar via un réseau sans fil et profiter du son du téléviseur.

√ Important : Assurez-vous que le téléviseur et la Soundbar sont connectés au même réseau. (Comment vérifier le réseau de votre Samsung TV : Menu Accueil → Réseau → État du réseau)

Configuration des paramètres à partir de votre Smart TV Samsung

√ Pour entendre le son via la Soundbar, assurez-vous que votre modèle de téléviseur prend en charge la fonction Multiroom (Téléviseurs Samsung Smart fabriqués après 2014).

√ Si le téléviseur est débranché du réseau sans fil en raison d'une modification de la source d'entrée de la Soundbar, utilisez le menu du téléviseur pour rétablir la connexion.

■ Pour les téléviseurs sortis en 2016

1. Menu Accueil → Paramètres (💡) → Son → Sortie son → Sélectionnez [Samsung] HW-Jxxxx (Wi-Fi)

2. Le son du téléviseur est émis.

■ Pour les téléviseurs sortis en 2015

1. Menu Accueil → Son → Liste des haut-parleurs → Sélectionnez [Samsung] HW-Jxxxx (Wi-Fi)

2. Le son du téléviseur est émis.

■ Pour les téléviseurs sortis en 2014

1. Menu Accueil → Son → Paramètres haut-parleur → Sélectionnez Multiroom Link - Paramètres → Soundbar+Surround

2. Depuis la position de la Soundbar, sélectionnez « J8500 » puis « OK »

3. Menu Accueil → Son → Paramètres haut-parleur → Sélectionnez Sortie son TV → Multiroom Link

1. Le son du téléviseur est émis.

Connexion d'un système audio Multiroom Samsung aux enceintes surround

Vous pouvez profiter d'un son en trois dimensions en mode surround après avoir connecté deux systèmes audio Multiroom et une Soundbar.

√ La connexion surround entre un système audio Multiroom et une Soundbar n'est pas disponible.

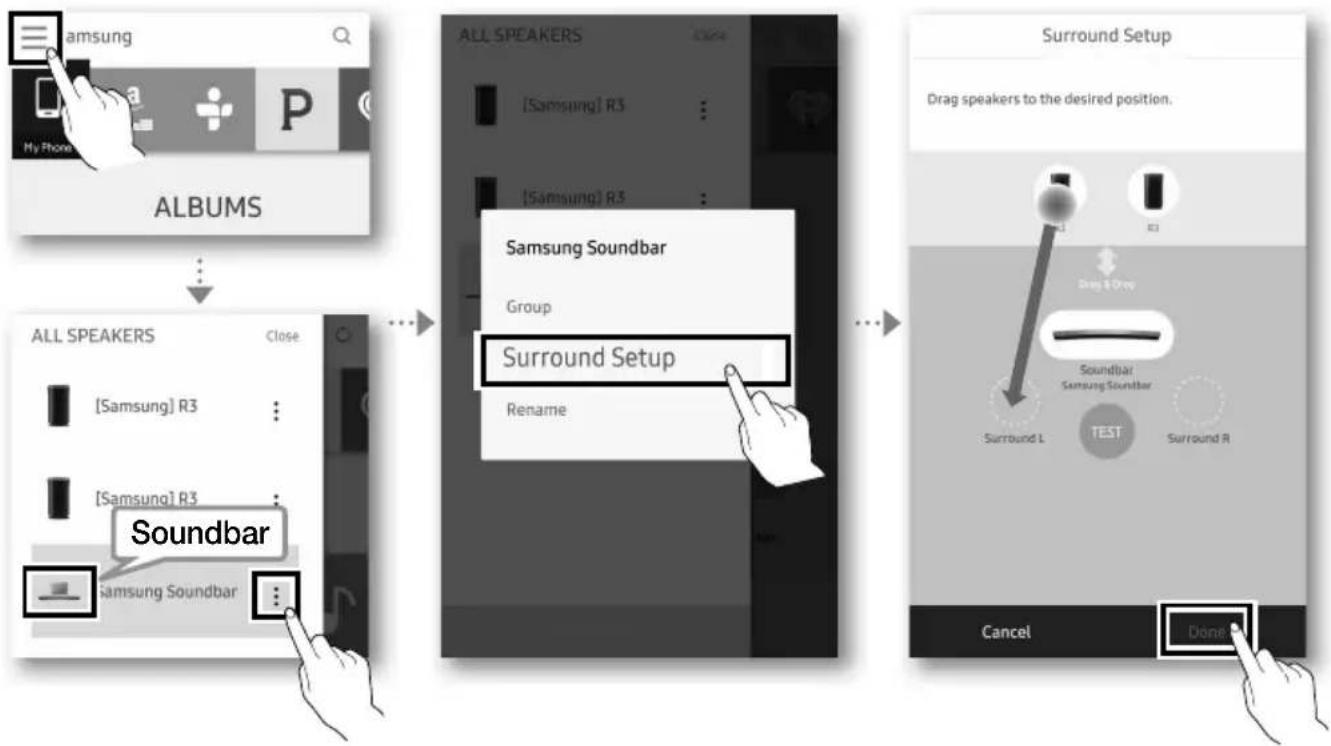

1. Appuyez sur ≡ pour afficher la liste de toutes les enceintes.
2. Appuyez : à droite du nom de modèle de la Soundbar.
3. Appuyez Surround Setup. Sélectionnez Done après avoir déplacé les enceintes à l'endroit souhait
4. La connexion surround est terminée.

√ Consultez le manuel en ligne pour la connexion entre le téléviseur et les enceintes surround.

CONNEXION VIA BLUETOOTH

Vous pouvez connecter un appareil Bluetooth à la Soundbar et profiter du son stéréo sans aucun câble!

√ Il n'est pas possible de connecter plusieurs appareils Bluetooth en même temps.

1. Appuyez sur la touche 📋 en haut de la Soundbar ou sur la touche SOURCE de la télécommande pour sélectionner BT.

2. Sélectionnez le menu Bluetooth sur le périphérique Bluetooth que vous désirez connecter. (Reportezvous pour cela au manuel d'utilisation de ce périphérique.)

3. Sélectionnez "[Samsung] HW-Jxxxx" dans la liste.

- Lorsque la connexion est établie entre la Soundbar et l'appareil Bluetooth, la fenêtre d'affichage avant de la Soundbar affiche [Nom du périphérique Bluetooth] → BT.

1. Lisez de la musique sur le périphérique connecté.

[Si la connexion à l'appareil Bluetooth échoue / S'il y a besoin de rechercher à nouveau].

- Supprimez l'ancien «[Samsung] HW-Jxxxx» trouvé par l'appareil Bluetooth et cherchez la Soundbar à nouveau.

√ Si le code PIN de sécurité est demandé lors de la connexion d'un périphérique Bluetooth, entrez <0000>.

En mode Bluetooth, la connexion sera perdue si la distance entre le système Soundbar et le périphérique Bluetooth dépasse 10 m.

√ Le système Soundbar s'éteint après 15 minutes en état Prêt.

√ Le Soundbar peut ne pas effectuer la recherche ou la connexion Bluetooth correctement dans les cas suivants:

- En présence d'un champ électrique puissant autour du système Soundbar.

- Si plusieurs périphériques Bluetooth sont associés simultanément au système Soundbar.

- Si le périphérique Bluetooth est éteint, mal positionné ou s'il connaît des dysfonctionnements.

Les appareils électroniques peuvent causer des interférences radio.

Les appareils qui génèrent des ondes électromagnétiques doivent être conservés à distance de l'unité principale Soundbar - par ex. des micro-ondes, des appareils LAN sans fil, etc.

Déconnexion de la Soundbar à partir de l'appareil Bluetooth

Appuyez sur la touche SOURCE de la télécommande ou sur la touche → sur le haut du produit pour passer du mode BT à un autre mode ou éteignez la Soundbar.

- Le périphérique Bluetooth attend un certain temps la réponse du système Soundbar avant de mettre fin à la connexion. (Le temps de déconnexion peut varier en fonction du périphérique Bluetooth.)

CONNEXION À UN APPAREIL EXTERNE

Vous pouvez profiter du son d'appareils externes distincts, comme un lecteur BD/une console de jeu/un décodeur, etc., en les connectant à votre Soundbar.

1. Connectez le câble HDMI (non fourni) comme indiqué sur le schéma ci-dessus.
2. Appuyez sur le bouton situé sur le haut de votre Soundbar ou sur le bouton SOURCE de votre télécommande pour sélectionner le mode HDMI.
3. La Soundbar affiche HDMI sur son écran et le son est émis.

MISE À JOUR LOGICIELLE

Samsung peut proposer à l'avenir des mises à jour pour le micrologiciel du système de la Soundbar.

Mise à jour automatique

La fonction de mise à jour automatique est activée par défaut sur la Soundbar.

Les mises à jour automatiques de micrologiciel sont recherchées et lancées si la Soundbar est connectée à Internet, qu'elle soit allumée ou éteinte.

√ Pour utiliser la fonction de mise à jour automatique, la Soundbar doit être connectée à Internet.
La connexion Wi-Fi à la Soundbar sera interrompue si son cordon d'alimentation est débranché ou si l'alimentation est coupée. Si l'alimentation électrique est coupée, allumez la Soundbar et rebranchez-la.

Mise à jour via USB

Si une mise à jour est proposée, vous pouvez mettre le micrologiciel à jour en connectant un périphérique USB, contenant la mise à jour du micrologiciel, au port USB de votre Soundbar.

Pour plus d'informations sur comment télécharger des fichiers de mise à jour, rendez-vous sur le site Samsung Electronics (samsung.com/sec) → recherchez le nom du modèle → téléchargez le micrologiciel à partir de l'option de menu d'assistance client. Le nom de l'option peut varier.

INSTALLATION DE LA FIXATION MURALE

Précautions d'installation

• Procédez à l'installation sur un mur vertical uniquement.
• N'installez pas le système Soundbar dans un endroit chaud et/ou humide.Installez le système sur un mur solide qui peut supporter le poids de l'unité principale Soundbar.
• Vérifiez la solidité du mur. Pour installer le système Soundbar sur un mur qui pourrait ne pas supporter le poids de l'unité principale Soundbar, renforcez le mur avant l'installation. Si ce n'est pas possible, installez le système sur un autre mur, assez solide pour supporter le poids de l'unité principale Soundbar.
• Achetez et utilisez les vis de fixation ou l'ancrage appropriés au type de mur dont vous disposez (plaque de plâtre, fer forgé, bois, etc.). Si possible, fixez les vis de fixation dans les poteaux du mur.
• Achetez des vis pour fixation murale en fonction du type et de l'épaisseur du mur sur lequel vous souhaitez installer la Soundbar.
• Diamètre : M5
• Longueur : L 35 mm ou plus recommandée
• Branchez les câbles entre l'appareil et les périphériques externes avant de l'installer sur le mur.
• Veillez à éteindre et débrancher l'unité avant installation. Autrement, vous vous exposeriez à un risque de décharge électrique.

Pour l'unité principale de la Soundbar (Accessoires pour le montage mural)

Vis du support 1 (4 pièces)	Vis du support 2 (pour fixer l'unité principale de la Soundbar) (4 pièces)
Support de fixation murale	Montage de fixation du support (pour la fixation du montage mural)

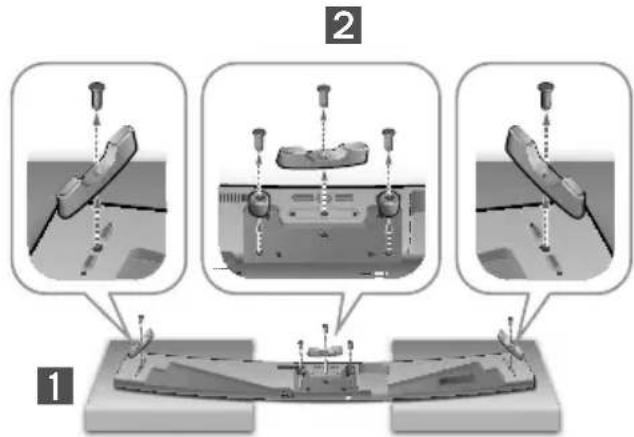

1. Placez la barre audio comme indiqué sur le schéma, en vous assurant qu'aucun des boutons ne soit en contact avec la surface sur laquelle elle se trouve.
2. Si le Pied de support (3 pièces) et le Fixation de support (2 pièces) sont fixés, retirez-les.

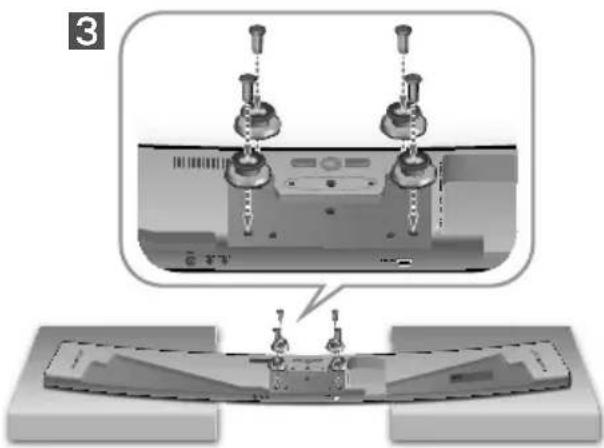

1. Insérez la Vis du support 1 (4 pièces) et la Vis du support 2 (pour fixer l'unité principale de la Soundbar) (4 pièces) dans les trous de la Soundbar, puis serrez-les, comme sur l'illustration.

1. Insérez les Vis de fixation murale une par une dans les trois trous, pour fixer le Support de fixation murale au mur.

√ Vis recommandées : M5

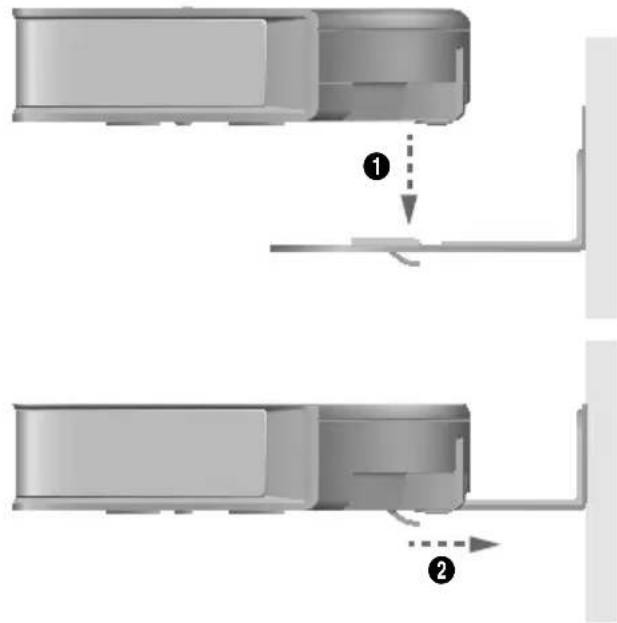

1. Installez la Soundbar sur le Support de fixation murale, selon l'ordre de l'illustration suivante (1 → 2).

5

1. Fixez le Montage de fixation du support (pour la fixation du montage mural) pour accoler le Support de fixation murale et la Soundbar.

6

√ Les Vis de fixation murale ne sont pas fournies.

√ Etant donné que différents types de vis de fixation murale peuvent être requis, en fonction du mur, vous devez inspecter votre mur avant l'installation et acheter les bonnes vis de fixation murale.

TOUCHES DE LA TÉLÉCOMMANDE ET CARACTÉRISTIQUES

Insertion de la pile avant d'utiliser la télécommande

1. Utilisez une pièce adaptée pour tourner le couvercle de pile de la télécommande dans le sens inverse des aiguilles d'une montre afin de l'enlever comme indiqué sur l'illustration ci-dessous.
2. Insérez une pile au lithium de 3 V. Veillez à ce que le pôle positif (+) soit orienté vers le haut lors de l'insertion de la pile dans son logement. Mettez le couvercle de pile, puis alignez les marques « ● » côte à côte comme indiqué sur l'illustration.
3. Utilisez une pièce de monnaie adaptée pour tourner le couvercle de la batterie de la télécommande dans le sens des aiguilles d'une montre jusqu'en butée pour le remettre en place.

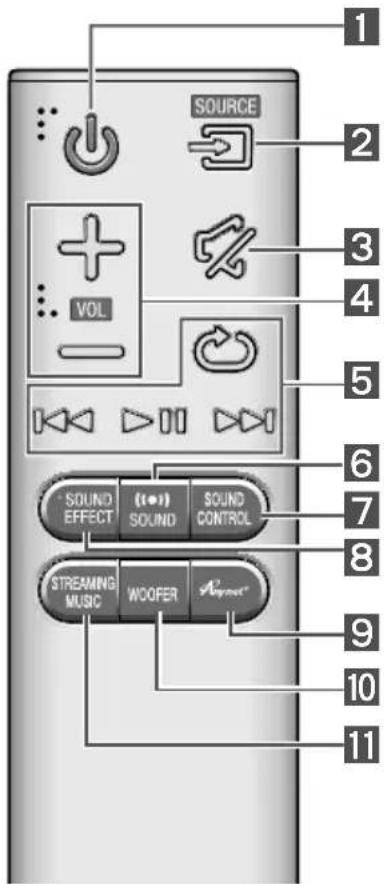

1	Marche/Arrêt	Permet d'allumer et d'éteindre la Soundbar.
2	SOURCE	Permet de sélectionner une source connectée au Soundbar.
3	Muet	Permet de régler provisoirement le volume sur 0.Appuyez de nouveau pour annuler.
4	Volume	Permet de régler le volume de l'appareil.
5	Lecture/pause	Appuyez sur la touche ▶II pour mettre la musique temporairement en pause. Appuyez à nouveau sur la touche ▶II pour lire la musique sélectionnée.
	Saut avant	Permet de sélectionner le fichier suivant.
	Saut arrière	Permet de sélectionner le fichier précédent.
	Répéter	La fonction Repeat n'est disponible que pendant la lecture de titres audio depuis le téléphone ou depuis le DMS de l'application Samsung Multiroom.OFF-REPEAT: permet d'annuler la répétition de la lecture.TRACK-REPEAT: permet de répéter la lecture d'une piste.ALL-REPEAT: permet de répéter la lecture de toutes les pistes.
6	Son ambiophonique	La fonction Son ambiophonique permet d'ajouter de la profondeur et de la grandeur au son.Lorsque ce bouton est actionné, ON ou OFF alterne de manière répétée.
7	SOUND CONTROL	Vous pouvez sélectionner TREBLE, BASS ou AUDIO SYNC.Pour contrôler le volume du son aigu ou basse, sélectionnez TREBLE ou BASS dans Réglages du son, puis réglez le volume entre -3 ~ +3 en utilisant les boutons [××], [××]Si la vidéo et le son entre le téléviseur et votre Soundbar ne sont pas synchronisés, sélectionnez AUDIO SYNC sur Réglages du son, puis réglez le retard audio entre 0 ~ 300 millisecond des en utilisant les boutons [××], [××]
8	SOUND EFFECT	Vous pouvez choisir entre 6 modes sonores: STANDARD, MUSIC, CLEAR VOICE, SPORTS, MOVIE, et NIGHT.√ Mode NIGHTLorsque vous changez le canal ou la source musicale, la différence de volume entre les différentes sources d'entrée musicales est réglée automatiquement pour s'adapter à l'écoute.
9	Anynet+	Vous pouvez activer ou désactiver Anynet+ ou Auto Power Link.Anynet+ et Auto Power Link fonctionnent à l'envers l'un l'autre.Anynet+: en cas de connexion via un câble HDMI, vous pouvez contrôler votre Soundbar avec la télécommande Samsung.Auto Power Link: la Soundbar s'active automatiquement lorsque vous allumez le téléviseur via une entrée optique.
10	WOOFER	Vous pouvez régler le volume du caisson de basse entre les niveaux -12 ou -6 ~ +6.
11	STREAMING MUSIC	Vous pouvez profiter de la radio Internet via Musique en streaming.Vous pouvez sélectionner la station que vous souhaitez à partir des 3 stations de radio Internet par défaut.Pour utiliser la fonction Musique en streaming, vous devez connecter votre Soundbar à un réseau.

TÉPANNAGE

Avant de contacter l'assistance, vérifiez les éléments suivants.

L'ensemble ne s'allume pas.

Le cordon d'alimentation est-il branché dans la prise?

- Branchez la fiche d'alimentation électrique dans la prise murale.

La fonction ne s'active pas lorsque vous appuyez sur le bouton correspondant.

L'air est-il chargé en électricité statique?

Débranchez la fiche d'alimentation électrique et rebranchez-la.

Aucun son n'est émis.

La fonction Silencieux est-elle activée?

Appuyez sur le bouton (Silencieux) pour annuler la fonction.

Le volume est-il réglé au minimum?

Permet de régler le Volume.

La télécommande ne fonctionne pas.

La pile est-elle usée?

Remplacez avec une nouvelle pile. Est-ce que la distance entre la télécommande et l'unité principale Soundbar est trop grande?

Rapprochez la télécommande de l'unité principale Soundbar.

La fonction TV SoundConnect (appariement du téléviseur) a échoué.

Votre téléviseur prend-il en charge TV SoundConnect?

TV SoundConnect est pris en charge par certains téléviseurs Samsung commercialisés après 2012. Vérifiez si votre téléviseur prend en charge TV SoundConnect.

La version du micrologiciel du téléviseur est-elle la plus récente?

- Mettez votre téléviseur à jour avec la version du micrologiciel la plus récente.

Une erreur s'est-elle produite lors de la connexion?

→ Contactez le centre d'appels Samsung.

Réinitialisez TV SoundConnect et connectez-le à nouveau. Pour réinitialiser la connexion TV SoundConnect, appuyez sur la touche ▶II et maintenez-la enfoncée pendant 5 secondes.

La LED rouge sur le caisson de graves clignote et le caisson de graves ne produit aucun son.

Ce problème peut se produire si le caisson de basse n'est pas connecté à l'unité principale Soundbar.

Essayez de reconnecter votre caisson de graves. Voir page 5.

Le caisson de graves bourdonne et vibre sensiblement.

Essayez d'ajuster les vibrations de votre caisson de graves.

Appuyez sur le bouton WOOFER de votre télécommande pour ajuster sa valeur (entre -12, -6 \~ +6).

LICENCE

DOLBY AUDIO

Pour les brevets DTS, consultez le site http://patents.dts.com. Fabriqué sous licence de DTS Licensing Limited. DTS, le symbole, & DTS et le symbole qui lui est associé sont des marques déposées, et DTS 2.0 Channel est une marque déposée de DTS, Inc. © DTS, Inc. Tous droits réservés.

HDMI

Les termes HDMI et HDMI High-Definition Multimedia Interface, et le logo HDMI sont des marques de commerce ou des marques déposées de HDMI Licensing LLC aux États-Unis et dans d'autres pays.

Spotify®

- Le logiciel Spotify Software fait l'objet de licences tierces trouvées ici : www.spotify.com/connect/third-party-licenses.

- Pour en savoir plus sur Spotify Connect, veuillez consulter le site Web www.spotify.com/connect

AVIS DE LICENCE LIBRE

Pour obtenir plus d'informations sur les sources libres utilisées dans ce produit, veuillez visiter notre site Web : http://opensource.samsung.com

REMARQUE IMPORTANTE À PROPOS DU SERVICE

• Les figures et les illustrations du présent Manuel d'utilisation sont fournies à titre de référence uniquement et peuvent différer de l'apparence du produit réel.
• Des frais supplémentaires pourront vous être facturés dans les cas suivants :

a. Vous demandez l'intervention d'un ingénieur, mais il s'avère que l'appareil ne présente aucune anomalie (par ex. vous n'avez pas lu ce Manuel d'utilisation).

b. Vous portez l'unité à un centre de réparation, mais il s'avère que celle-ci ne présente aucune défaillance (par ex. vous n'avez pas lu ce Manuel d'utilisation).

- Le montant de ces frais administratifs vous sera notifié avant que tout travail ou toute visite à votre domicile ne soit effectuée).

SPÉCIFICATIONS

GÉNÉRAL	Poids	Unité Principale Soundbar	5,0 kg
		Caisson de basses(PS-WJ8500R / PS-WJ8501R)	10,6 kg
	Dimensions(L x H x P)	Unité Principale Soundbar	1450,0 x 60,0 x 185,0 mm
		Caisson de basses(PS-WJ8500R / PS-WJ8501R)	500,0 x 332,0 x 181,0 mm
	Plage de températures en fonctionnement		de +5 à +35 °C
	Plage d'humidité en fonctionnement		de 10 à 75 %
AMPLIFICATEUR	Puissance de sortie nominale	Unité Principale Soundbar	21W x 9, 8 OHM, THD≤10%
		Caisson de basses(PS-WJ8500R / PS-WJ8501R)	161W, 3 OHM, THD≤10%

• Caractéristiques nominales

• La conception, les spécifications et l'écran de l'application sont soumis à modification sans avis préalable.
• Samsung Electronics Co., Ltd se réserve le droit de modifier les caractéristiques sans préavis.
• Le poids et les dimensions sont approximatifs.
• Pour plus d'informations sur l'alimentation et la consommation électriques, reportez-vous à l'étiquette collée sur le produit. (Étiquette: Bas de l'Unité Principale Soundbar)

Attention : le produit redémarre automatiquement si vous activez/désactivez le Wi-Fi/Ethernet.

Consommation globale d’énergie en veille (W) (Tous les ports du réseau sont en état activé “ON”)		2,9W
Wi-Fi/Ethernet	Méthode de désactivation du port	Appuyez sur le bouton Wi-Fi SETUP sur le produit pendant 30 secondes pour activer/désactiver le Wi-Fi/Ethernet.
Bluetooth	Méthode de désactivation du port	Appuyez sur le bouton SPK ADD sur le produit pendant 30 secondes pour activer/désactiver le Bluetooth.

Modèles sans fil (avec plage de fréquence de 5,15 GHz à 5,35 GHz)

- Par la présente, Samsung Electronics déclare que cet équipement est conforme aux exigences principales et autres dispositions relatives à la Directive 1999/5/EC. La déclaration de conformité originale se trouve sur le site

http://www.samsung.com, allez sur Assistance > Recherche assistance produit et saisissez le nom du modèle. Cet appareil peut être utilisé dans tous les pays de l'Union Européenne. Cet appareil ne peut être utilisé qu'en intérieur.

Modèles sans fil (sans plage de fréquence de 5,15 GHz à 5,35 GHz)

- Par la présente, Samsung Electronics déclare que cet équipement est conforme aux exigences principales et autres dispositions relatives à la Directive 1999/5/EC.

La déclaration de conformité originale se trouve sur le site http://www.samsung.com, allez sur Assistance > Recherche assistance produit et saisissez le nom du modèle. Cet appareil peut être utilisé dans tous les pays de l'Union Européenne.

[Elimination des batteries de ce produit]

(Applicable aux pays disposant de systèmes de collecte séparés)

Le symbole sur la batterie, le manuel ou l'emballage indique que les batteries de ce produit ne doivent pas être éliminées en fin de vie avec les autres déchets ménagers. L'indication éventuelle des symboles chimiques Hg, Cd ou Pb signifie que la batterie contient des quantités de mercure, de cadmium ou de plomb supérieures aux niveaux de référence stipulés dans la directive CE 2006/66. Si les batteries ne sont pas correctement éliminées, ces substances peuvent porter préjudice à la santé humaine ou à l'environnement.

Afin de protéger les ressources naturelles et d'encourager la réutilisation du matériel, veillez à séparer les batteries des autres types de déchets et à les recycler via votre système local de collecte gratuite des batteries.

Les bons gestes de mise au rebut de ce produit (Déchets d'équipements électriques & électroniques)

(Applicable aux pays disposant de systèmes de collecte séparés)

Ce symbole sur le produit, ses accessoires ou sa documentation indique que ni le produit, ni ses accessoires électroniques usagés (chargeur, casque audio, câble USB, etc.) ne peuvent être jetés avec les autres déchets ménagers. La mise au rebut incontrôlée des déchets présentant des risques environnementaux et de santé publique, veuillez séparer vos produits et accessoires usagés des autres déchets. Vous favoriserez ainsi le recyclage de la matière qui les compose dans le cadre d'un développement durable.

Les particuliers sont invités à contacter le magasin leur ayant vendu le produit ou à se renseigner auprès des autorités locales pour connaître les procédures et les points de collecte de ces produits en vue de leur recyclage. Les entreprises et particuliers sont invités à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit et ses accessoires ne peuvent être jetés avec les autres déchets.

Pour obtenir des informations sur les engagements environnementaux de Samsung et sur les obligations réglementaires spécifiques à l'appareil (par ex. la réglementation REACH), rendez-vous sur : samsung.com/uk/aboutsamsung/samsungelectronics/corporatecitizenship/data_corner.html
