Tipo di prodotto	Soundbar
Marca	Samsung
Modello	HW-M450/EN
Dimensioni (L x A x P)	860 x 60 x 80 mm
Peso	2,5 kg
Potenza totale	200 W RMS
Canali	2.1
Connettività	Bluetooth, HDMI ARC, USB, ingresso ottico
Funzioni principali	Suono surround virtuale, modalità cinema, modalità notte, modalità sport
Alimentazione	100-240 V AC, 50/60 Hz
Consumo elettrico	30 W
Manutenzione e pulizia	Pulire con un panno morbido e asciutto. Non utilizzare prodotti liquidi o abrasivi.
Sicurezza	Non esporre a umidità o fonti di calore. Scollegare prima della pulizia.
Pezzi di ricambio e riparabilità	Pezzi disponibili tramite il servizio post-vendita. Indice di riparabilità: 8,0/10
Informazioni generali	Soundbar compatibile con la maggior parte dei televisori Samsung. Subwoofer wireless incluso.

Domande frequenti - HW-M450/EN SAMSUNG

Come collegare la soundbar al mio televisore?

Utilizzare un cavo HDMI ARC (Audio Return Channel) o un cavo ottico. Assicurarsi che il televisore sia impostato sull'uscita audio esterna.

Si può usare la soundbar senza subwoofer?

Sì, ma il suono sarà meno ricco di bassi. Il subwoofer wireless migliora l'esperienza sonora.

Come attivare la modalità Bluetooth?

Premere il pulsante Source del telecomando fino a selezionare BT. Attivare il Bluetooth sul dispositivo e selezionare 'Samsung HW-M450'.

Cosa fare se il suono è assente o distorto?

Verificare le connessioni (HDMI/ottico), ridurre il volume e disattivare gli effetti sonori. Allontanare la soundbar da fonti di interferenza.

Come pulire la soundbar?

Utilizzare un panno morbido e asciutto. Non usare mai prodotti chimici o acqua che potrebbero danneggiare i componenti.

Posso controllare la soundbar con il telecomando della mia TV Samsung?

Sì, se il televisore supporta HDMI-CEC (Anynet+). Attivare questa funzione nelle impostazioni del televisore.

Quali modalità audio sono disponibili?

La soundbar offre le modalità Standard, Cinema, Musica, Notte e Sport. Commutare usando il pulsante Sound Mode.

Esiste un'app per controllare la soundbar?

Sì, è possibile utilizzare l'app Samsung Audio Remote (disponibile su iOS e Android) per regolare le impostazioni.

Come ripristinare la soundbar?

Tenere premuto il pulsante Volume - sulla soundbar per 5 secondi finché non viene visualizzato 'INIT'. Le impostazioni tornano ai valori di fabbrica.

Cosa capire sull'indice di riparabilità?

L'indice di riparabilità (8/10) indica la facilità di riparazione. I pezzi di ricambio sono disponibili tramite il servizio post-vendita Samsung.

MANUALE UTENTE HW-M450/EN SAMSUNG

INFORMAZIONI SULLA SICUREZZA

NORME PER LA SICUREZZA

PER RIDURRE I RISCHI DI FOLGORAZIONE, NON RIMUOVERE IL COPERCHIO (O IL RETRO), ALL'INTERNO NON VI SONO PARTI RIPARABILI DALL'UTENTE. PER L'ASSISTENZA TECNICA FARE RIFERIMENTO A PERSONALE QUALIFICATO.

	ATTENZIONERISCHIO DIFOLGORAZIONE. NON APRIRE.
	Questo simbolo indica che all'interno sono presenti tensioni pericolose.E' pericoloso toccare in qualsiasi modo le parti interne di questo prodotto.
	Questo simbolo indica la disponibilità di informazioni importanti nella letteratura del prodotto relative al funzionamento e alla manutenzione del dispositivo.
	Prodotto di Classe II: Questo simbolo indica che il prodotto non necessita di una connessione di sicurezza alla terra.
	Tensione CA: Questo simbolo indica che la tensione contrassegnata con questo simbolo è di tipo CA.
	Tensione CC : Questo simbolo indica che la tensione contrassegnata con questo simbolo è di tipo CC.
	Attenzione, consultare le Istruzioni per l'uso: Questo simbolo indica all'utente la necessità di consultare il manuale dell'utente per ottenere ulteriori informazioni sulla sicurezza.

AVVERTENZA

- Per ridurre i rischi d'incendio e di scosse elettriche non esporre l'apparecchio a pioggia o umidità.

ATTENZIONE

• PER EVITARE SCOSSE ELETTRICHE, INSERIRE CORRETTAMENTE E COMPLETAMENTE LA SPINA.
- Questo dispositivo deve essere sempre collegato ad una presa elettrica dotata di messa a terra di protezione.
- Per scollegare il dispositivo dalla rete elettrica, lo spinotto deve essere estratto dalla presa, pertanto esso deve essere facilmente raggiungibile.
- Non schizzare o sgocciolare liquidi sull'apparecchio. Non sistemare oggetti pieni di liquidi, come dei vasi, sull'apparecchio.
- Per spegnere completamente l'apparecchio, estrarre la spina di alimentazione dalla presa di rete.

Di conseguenza, la spina di alimentazione deve essere facilmente e prontamente accessibile in qualsiasi momento.

PRECAUZIONI

1. Verificare che le caratteristiche degli alimentatori CA presenti in casa corrispondano all'etichetta di identificazione posta sul retro del prodotto. Installare il prodotto orizzontalmente, su un supporto adeguato (mobile), verificando che vi sia spazio sufficiente per una corretta ventilazione 7 - 10 cm. Assicurarsi che le aperture di ventilazione non siano coperte. Non sistemare l'unità su amplificatori o altri dispositivi che possono diventare caldi. Questa unità è progettata per un uso continuo. Per spegnere completamente l'unità, scollegare il connettore CA dalla presa di rete. Scollegare l'unità dalla presa se si prevede di non utilizzarla per un periodo prolungato.
2. Durante i temporali, scollegare la spina di alimentazione dalla presa. I picchi di alta tensione provocati dai fulmini potrebbero danneggiare l'unità.
3. Non esporre l'unità alla luce diretta del sole o ad altre fonti di calore. Questo potrebbe causare il surriscaldamento e il malfunzionamento dell'unità.

4. Tenere il prodotto lontano da fonti di umidità (ad es. vasi) e calore eccessivo (ad es. fuoco) o da apparecchi che generano un forte campo magnetico o elettrico. In caso di malfunzionamento dell'unità, scollegare il cavo di alimentazione dalla presa di corrente. Il prodotto non è destinato all'uso industriale. Questo prodotto è destinato esclusivamente all'uso personale. Se il prodotto o il disco vengono conservati a basse temperature, potrebbe formarsi della condensa. Trasportando l'unità in inverno, attendere circa 2 ore prima di utilizzarla, in modo che ritorni a temperatura ambiente.

5. Le batterie utilizzate con questo prodotto contengono sostanze chimiche dannose per l'ambiente. Non smaltirle con i comuni rifiuti domestici. Non gettare le batterie nel fuoco. Non cortocircuitare, smontare o surriscaldare le batterie. Una installazione scorretta delle batterie può causarne l'esplosione. Sostituire solo con batterie dello stesso tipo o equivalenti.

INFORMAZIONI SUL MANUALE

Il manuale utente è composto da due parti: il presente MANUALE UTENTE semplificato in formato cartaceo e un MANUALE COMPLETO dettagliato che è possibile scaricare.

Consultare questo manuale per istruzioni di sicurezza, informazioni sull'installazione del prodotto, i componenti, i collegamenti e le specifiche del prodotto.

È possibile accedere al centro assistenza clienti scansionando il codice QR. Per visualizzare il manuale sul proprio PC o dispositivo mobile, scaricarlo dal sito in formato documento. (http://www.samsung.com/support)

Le caratteristiche e le specifiche sono soggette a modifiche senza preavviso.

SOMMARIO

01 Verifica dei componenti 2

Inserimento delle batterie prima dell'utilizzo del telecomando (2 batterie AA)

02 Panoramica del prodotto 3

Pannello frontale / Pannello laterale destro della Soundbar ____ 3

Pannello inferiore della Soundbar 4

03 Collegamento della Soundbar 5

Collegamento alla rete elettrica ____ 5

Collegamento della Soundbar al subwoofer ____ 6

- Connessione automatica tra il subwoofer e la Soundbar 6

- Connessione manuale del subwoofer in caso di connessione automatica non riuscita ____ 7

04 Collegamento alla TV 9

Metodo 1. Collegamento mediante un cavo ____ 9

- Collegamento tramite un cavo ottico 9

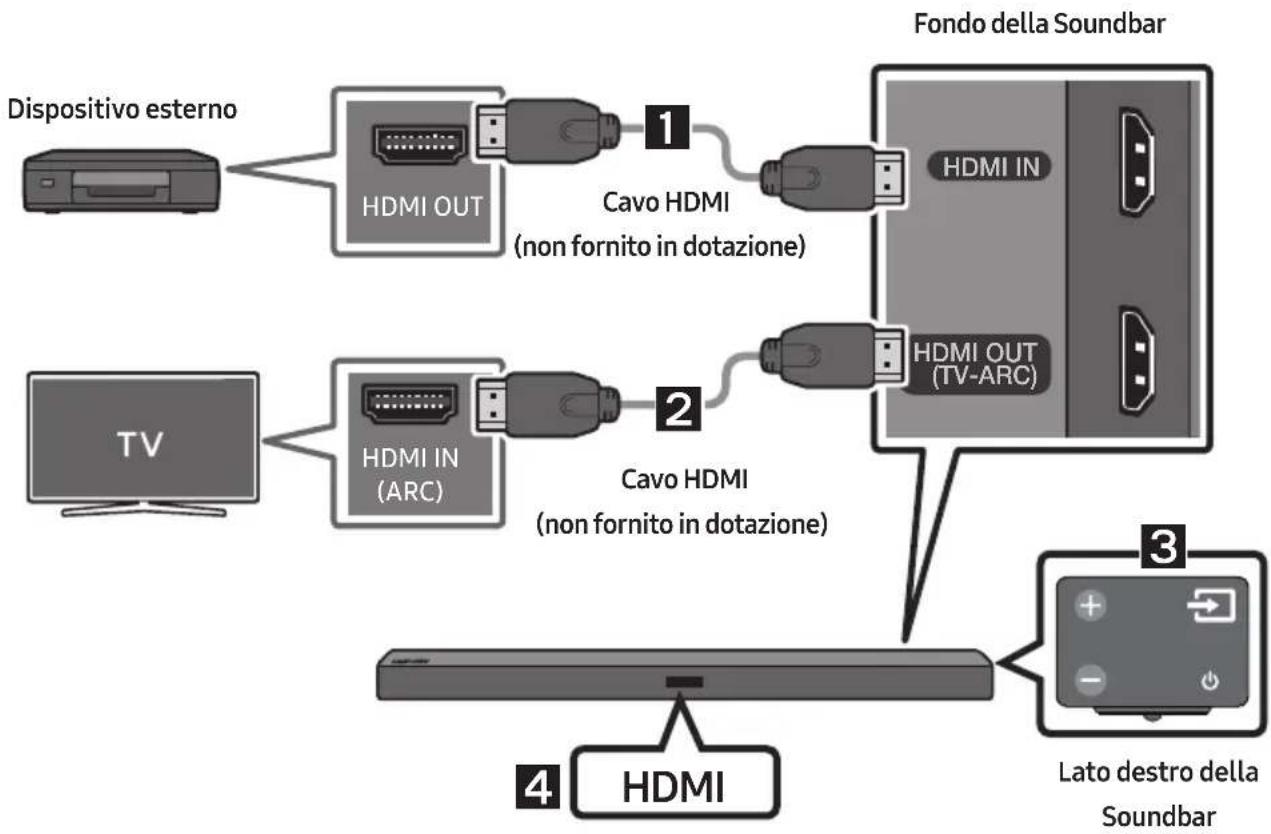

- Collegamento di una TV tramite un cavo HDMI 10

Metodo 2. Connessione wireless ____ 11

- Connessione di una TV mediante Bluetooth ____ 11

05 Collegamento di un dispositivo esterno 13

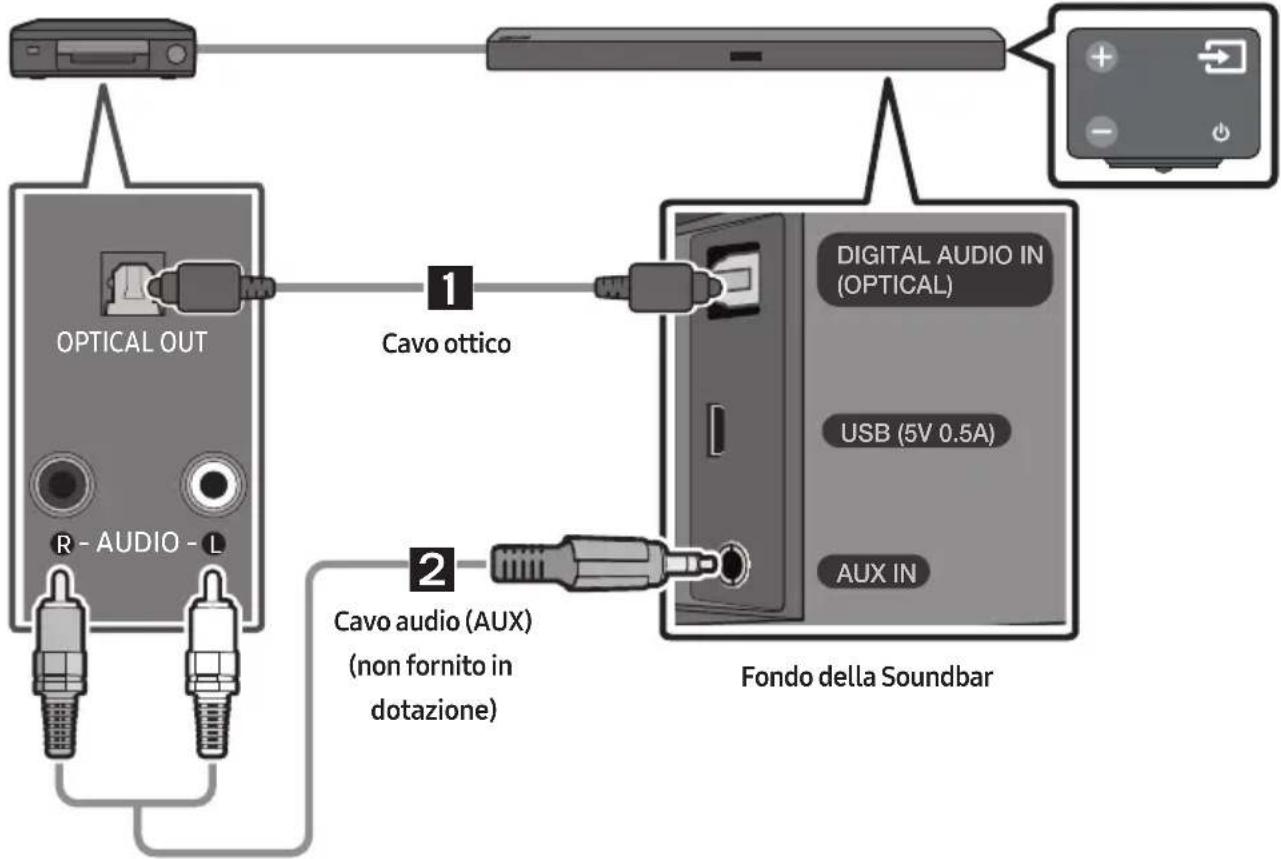

Collegamento tramite un cavo audio (AUX) ottico o analogico 13

Collegamento tramite un cavo HDMI 14

06 Collegamento di un dispositivo USB 15

07 Connessione di un dispositivo mobile 17

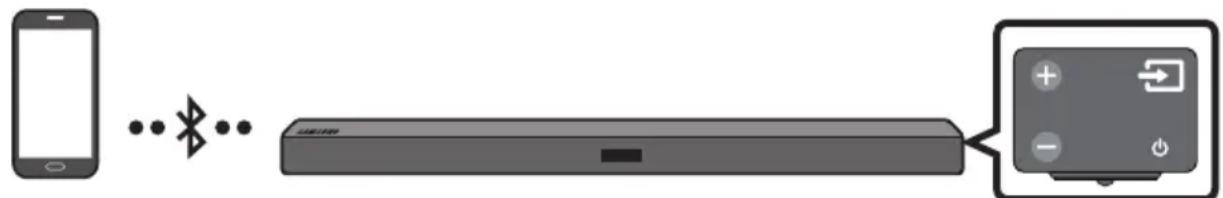

Connessione tramite Bluetooth ____ 17

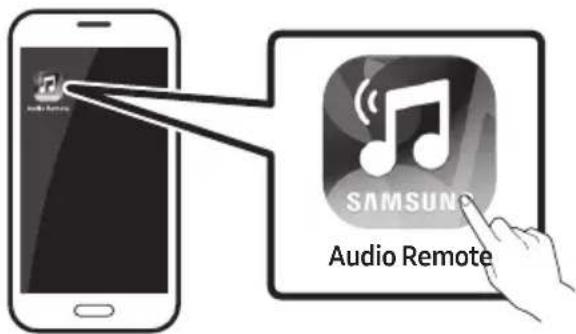

Utilizzo dell'app Samsung Audio Remote 20

• Installazione dell'app Samsung Audio Remote ____ 20
• Avvio dell'app Samsung Audio Remote 20

08 Utilizzo del telecomando 21

Come utilizzare il telecomando ____ 21

Regolazione del volume della Soundbar tramite il telecomando di una TV ____ 24

Utilizzo dei tasti nascosti ____ 25

Specifiche di uscita per diverse modalità di effetti sonori ____ 25

09 Installazione del supporto a parete 26

Precauzioni per l'installazione ____ 26

Componenti per il montaggio a parete ____ 26

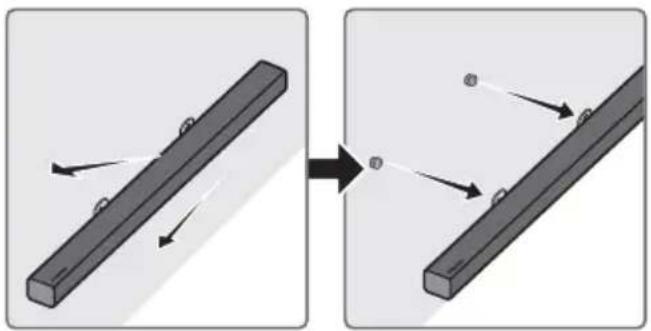

Rimozione della Soundbar dalla parete 29

10 Aggiornamento del software 29

Procedura per l'aggiornamento ____ 30

Se non compare la scritta UPDATE ____ 30

11 Risoluzione dei problemi 31

12 Licenza 32

13 Avviso di licenza open source 32

14 Nota importante sul servizio 32

15 Specifiche e guida 33

Specifiche 33

01 VERIFICA DEI COMPONENTI

Unità principale della Soundbar Subwoofer Telecomando / Batterie

Cavo di alimentazione (Subwoofer)

Adattatore CA/CC (Unità principale)

Cavo di alimentazione (Adattatore CA/CC)

• I passaggi per il collegamento all'alimentazione sono contrassegnati (①, ②, ③). Per ulteriori informazioni sui collegamenti all'alimentazione, consultare la pagina 5.
• Per i componenti di montaggio a parete della Soundbar, consultare la pagina 26.
• I cavi adattatori da micro USB a USB e i cavi HDMI sono venduti separatamente. Per effettuarne l'acquisto, contattare un Centro servizi Samsung o l'Assistenza clienti Samsung.
• L'aspetto degli accessori può variare leggermente dalle illustrazioni riportate sopra.

Inserimento delle batterie prima dell'utilizzo del telecomando (2 batterie AA)

Far scorrere il coperchio della batteria nella direzione della freccia fino alla completa rimozione. Inserire 2 batterie AA (1,5 V) orientate in maniera tale da rispettarne la polarità. Far scorrere il coperchio della batteria fino al raggiungimento della posizione iniziale.

Pannello frontale / Pannello laterale destro della Soundbar

1	VisualizzazioneConsente di visualizzare lo stato e il modo attuale del prodotto.
2	Tasto +/- (Volume)Consente di regolare il volume.· Una volta effettuata la regolazione, il livello del volume viene visualizzato sul display frontale della Soundbar.
3	Tasto Alimentazione)Consente di accendere e spegnere il dispositivo.
4	Tasto (Sorgente)Consente di selezionare il modo di ingresso della sorgente.
	Modo di ingresso Visualizzazione
	Ingresso digitale ottico D.IN
	Ingresso ARC (HDMI OUT)	D.IN → TV ARC (Conversione automatica)
	Ingresso AUX AUX
	Ingresso HDMI HDMI
	Modo BLUETOOTH BT
	Modo USB	USB
	· Per attivare il modo “BT PAIRING”, cambiare la sorgente passando al modo “BT”, quindi tenere premuto il tasto (Sorgente) per almeno 5 secondi.

• Quando si inserisce il cavo CA, il tasto di accensione diventa operativo in 4 - 6 secondi.
• Quando si accende l'unità vi è un ritardo di 4 - 5 secondi prima che venga riprodotto il suono.
• Per attivare solo l'audio del Soundbar, disattivare i diffusori della TV nel menu di configurazione audio della TV. Vedere il manuale fornito con il televisore.

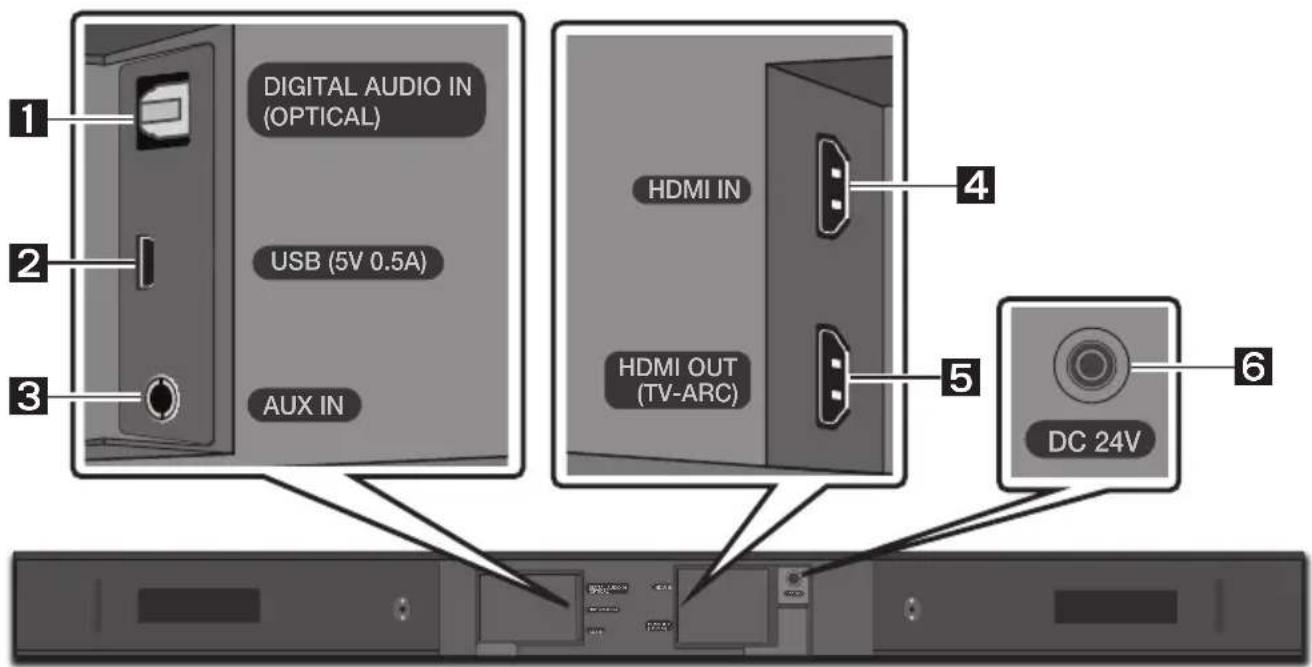

Pannello inferiore della Soundbar

1	DIGITAL AUDIO IN (OPTICAL)Collegare all'uscita digitale (ottica) di un dispositivo esterno.
2	USB (5V 0.5A)Collegare a un dispositivo USB per riprodurre file musicali sul dispositivo USB tramite la Soundbar.
3	AUX INCollegare all'uscita analogica di un dispositivo esterno.
4	HDMI INConsente l'ingresso di segnali audio e video contemporaneamente utilizzando un cavo HDMI.Collegare all'uscita HDMI di un dispositivo esterno.
5	HDMI OUT (TV-ARC)Collegare alla presa jack HDMI (ARC) di una TV.
6	DC 24V (Ingresso alimentazione)Collegare l'adattatore CA/CC.

• Quando si disconnette il cavo di alimentazione dell'adattatore CA/CC da una presa a muro, tirare la spina. Non tirare il cavo.
•Non collegare questa unità o altri componenti a una presa CA fino a quanto tutti i collegamenti tra i componenti sono stati completati.

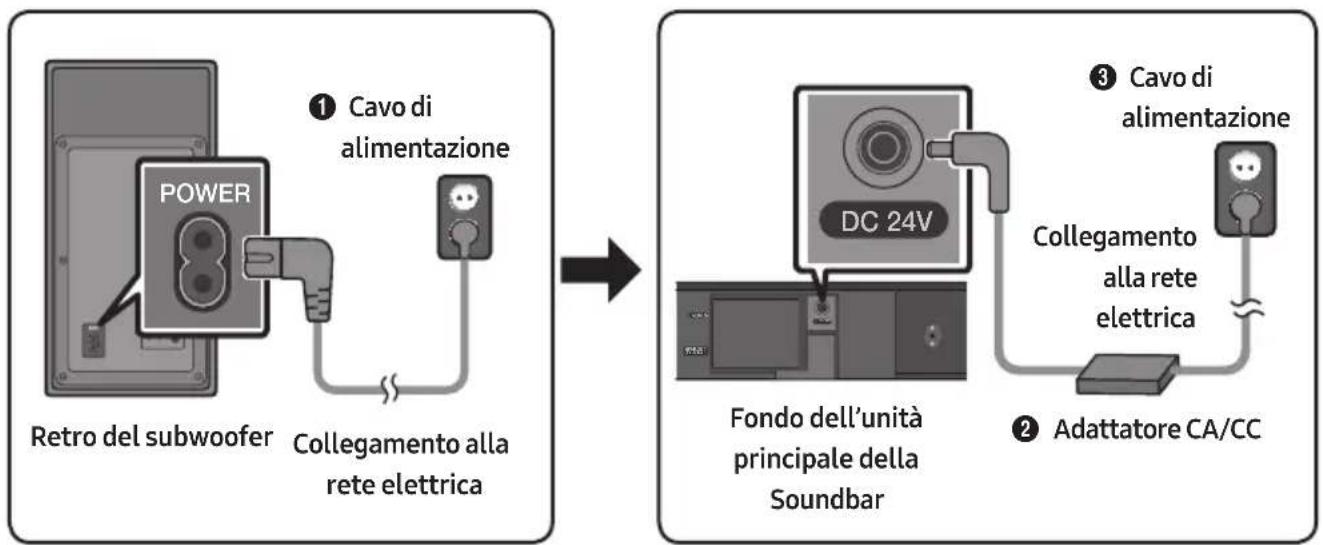

Collegamento alla rete elettrica

Utilizzare nel seguente ordine i componenti di alimentazione (1, 2, 3) per collegare le unità alle prese elettriche: 1.) Subwoofer → 2.) Unità principale della Soundbar. Vedere le figure sottostanti.

- Per ulteriori informazioni sulla potenza elettrica assorbita e sul consumo di energia, vedere l'etichetta applicata al prodotto. (Etichetta: Fondo dell'unità principale della Soundbar)

- Assicurarsi di poggiare l'adattatore CA/CC orizzontalmente su un tavolo o sul pavimento. Se si posiziona l'adattatore CA/CC in modo che penda con l'ingresso del cavo CA rivolto verso l'alto, acqua o altre sostanze estranee potrebbero penetrare nell'adattatore e causarne il malfunzionamento.

Collegamento della Soundbar al subwoofer

Quando è collegato il subwoofer, vengono riprodotti potenti toni bassi.

Connessione automatica tra il subwoofer e la Soundbar

Al momento dell'accensione dopo il collegamento dei cavi di alimentazione alla Soundbar e al subwoofer, il subwoofer si connette automaticamente alla Soundbar.

- Una volta completata l'associazione automatica, si accendono gli indicatori blu sul retro del subwoofer.

Indicatori LED sul retro del subwoofer

LED	Stato	Descrizione	Soluzione
Blu	Acceso	Connessione riuscita (funzionamento normale)	-
	Lampeggiante	Ripristino della connessione	Verificare che il cavo di alimentazione sia collegato correttamente all’unità principale della Soundbar o attendere qualche istante. (Se continua a lampeggiare, provare a connettere manualmente il subwoofer. Consultare la pagina 7.)
Rosso Acceso		Standby (con l’unità principale della Soundbar spenta)	Verificare che il cavo di alimentazione sia collegato correttamente all’unità principale della Soundbar.
		Connessione non riuscita	Procedere nuovamente alla connessione. Vedere le istruzioni relative alla connessione manuale a pagina 7.
Rosso e blu	Lampeggiante	Malfunzionamento	Consultare il manuale per i recapiti del Centro servizi Samsung.

Connessione manuale del subwoofer in caso di connessione automatica non riuscita

Controlli prima di effettuare la connessione manuale

- Verificare che i cavi di alimentazione della Soundbar e del subwoofer siano collegati correttamente.

• Assicurarsi che la Soundbar sia accesa.

1. Tenere premuto ID SET sul retro del subwoofer per almeno 5 secondi.

L'indicatore rosso sul retro del diffusore si spegne e l'indicatore blu lampeggia.

Retro del subwoofer

1. Spegnere la Soundbar.
2. Tenere premuto il tasto VOL sul telecomando per almeno 5 secondi con la Soundbar spenta (OFF).
3. Il messaggio ID SET viene visualizzato sul display della Soundbar per 1,3 secondi, poi scompare.

1. Quando l'indicatore blu del subwoofer lampeggia, accendere la Soundbar premendo il tasto

(Alimentazione) sul lato destro dell'unità principale o sul telecomando.

1. Una volta stabilita con successo la connessione, l'indicatore blu sul retro del subwoofer smette di lampeggiare e rimane sempre acceso.

- Se il processo di connessione non ha esito positivo, l'indicatore blu lampeggia in maniera continua. Tornare al passaggio 1 e ricominciare.

NOTE

• Non collegare il cavo di alimentazione di questo prodotto o la tua TV a una presa a muro fino a quanto tutti i collegamenti tra i componenti sono stati completati.

• Prima di spostare o installare questo prodotto, assicurarsi di spegnerlo e scollegare il cavo di alimentazione.

• Se l'unità principale è spenta, il subwoofer wireless entrerà in modo stand-by e l'indicatore Led di STANDBY sul retro diventerà rosso dopo aver lampeqqiato in blu per diverse volte.

• Se si utilizza un dispositivo che sfrutta la medesima frequenza (5,8 Ghz) della Soundbar nelle vicinanze della Soundbar, le interferenze potrebbero causare alcune interruzioni del suono.
• La distanza di trasmissione massima del segnale wireless dell'unità principale è di circa 10 metri, ma può variare a seconda dell'ambiente di funzionamento. Se tra l'unità principale e il subwoofer si frappone una parete metallica o di cemento armato, il sistema potrebbe non funzionare affatto in quanto il segnale wireless non è in grado di attraversare il metallo.

PRECAUZIONI

• Le antenne di ricezione wireless sono integrate nel subwoofer wireless. Tenere le unità al riparo da acqua e umidità.
• Per prestazioni di ascolto ottimali, assicurarsi che l'area circostante il diffusore wireless e il posizionamento del modulo di ricezione wireless (venduto separatamente) siano sgombri da ostacoli.

Per provare il vero impianto audio surround wireless, collegare il kit di diffusori posteriori wireless Samsung (SWA-8500S) alla Soundbar (venduto separatamente). Per ulteriori informazioni, consultare il manuale del kit di diffusori posteriori wireless Samsung.

È possibile ascoltare l'audio della TV dalla Soundbar grazie a connessioni cablate o wireless.

- Quando la Soundbar è collegata a specifici modelli di televisore Samsung, è possibile controllarla utilizzando il telecomando della TV.

- Utilizzando un cavo ottico, questa caratteristica è supportata dalle Smart TV Samsung del 2017 con supporto per il Bluetooth.

- Questa funzione consente inoltre di utilizzare il menu della TV per regolare il campo sonoro e diverse impostazioni, oltre al volume e alla funzione di muto.

Metodo 1. Collegamento mediante un cavo

Collegamento tramite un cavo ottico

1. Collegare la presa jack DIGITAL AUDIO IN (OPTICAL) della Soundbar alla presa jack OPTICAL OUT della TV con un cavo ottico digitale.

2. Premere il tasto → (Sorgente) sul pannello laterale destro o sul telecomando, quindi selezionare il modo "D.IN".

- Se la Soundbar è connessa a una smart TV Samsung rilasciata dopo il 2017, la funzione Bluetooth POWER si attiva automaticamente per consentire il controllo della Soundbar tramite il telecomando della TV. (Consultare la pagina 23 per i dettagli su Bluetooth POWER.)

Auto Power Link

Auto Power Link accende automaticamente la Soundbar quando la TV è accesa.

1. Collegare la Soundbar e una TV con un cavo ottico digitale.
2. Premere il tasto (Sorgente) sul pannello laterale destro o sul telecomando, quindi selezionare il modo "D.IN".

3. Premere il tasto Sinistra del telecomando per 5 secondi per attivare o disattivare Auto Power Link.

4. Per impostazione predefinita, la funzione Auto Power Link è impostata su ON. (Per disattivare questa funzione, utilizzare la Soundbar.)

5. A seconda del dispositivo collegato, Auto Power Link potrebbe non funzionare.
6. Questa funzione è disponibile solamente nel modo "D.IN".

Collegamento di una TV tramite un cavo HDMI

1. Con la Soundbar e la TV accese, collegare il cavo HDMI (non fornito in dotazione) come illustrato nella figura.

2. "TV ARC" compare nella finestra di visualizzazione dell'unità principale della Soundbar e la Soundbar riproduce l'audio della TV.

- Se l'audio della TV è impercettibile, premere il tasto (Sorgente) sul telecomando o sul lato destro della Soundbar per passare al modo "D.IN". Sullo schermo vengono visualizzati "D.IN" e "TV ARC" n sequenza e viene riprodotto l'audio della TV.

• Se "TV ARC" non compare nella finestra di visualizzazione dell'unità principale della Soundbar, verificare che il cavo sia collegato alla porta corretta.
• Utilizzare i tasti del volume del telecomando della TV per regolare il volume della Soundbar.

NOTE

• L'HDMI è un'interfaccia che permette la trasmissione digitale di dati audio e video con un singolo connettore.
• Se la TV è dotata di una porta ARC, collegare il cavo HDMI all'ingresso HDMI IN (ARC).
• Consigliamo l'uso di un cavo HDMI coreless, se possibile. Se si utilizza un cavo HDMI cored, usarne uno il cui diametro sia inferiore ai 14 mm.
• Anynet+ deve essere attivato.
• Questa funzione non è disponibile, se il cavo HDMI non supporta l'ARC.

Metodo 2. Connessione wireless

Connessione di una TV mediante Bluetooth

In caso di connessione di una TV mediante Bluetooth, è possibile percepire l'audio stereo senza i fastidi dovuti al cablaggio.

- È possibile connettere solo una TV alla volta.

La connessione iniziale

1. Premere il tasto → (Sorgente) sul pannello laterale destro o sul telecomando, quindi selezionare il modo "BT".
2. Passare da "BT" a "BT PAIRING".

- Se viene visualizzato il messaggio "BT READY", tenere premuto il tasto ➞ (Sorgente) sul pannello laterale destro della Soundbar o sul telecomando per almeno 5 secondi per visualizzare "BT PAIRING".

1. Selezionare il modo Bluetooth sulla TV. (Per ulteriori informazioni, consultare il manuale della TV.)

2. Selezionare "[AV] Samsung Soundbar Mxxx M-Series" dall'elenco visualizzato nella schermata della TV. Una Soundbar disponibile è indicata con "Need Pairing" o "Paired" nell'elenco dei dispositivi Bluetooth della TV. Per connettersi alla Soundbar, selezionare il messaggio e stabilire una connessione.

- Una volta connessa la TV, viene visualizzato il messaggio [Nome TV] → "BT" sul display frontale della Soundbar.

1. Ora è possibile percepire l'audio della TV dalla Soundbar.

Se il dispositivo non riesce a connettersi

• Se la voce relativa alla Soundbar precedentemente connessa (ad es. "[AV] Samsung Soundbar Mxxx M-Series") compare nell'elenco, cancellatela.
• Nel modo "BT", tenere premuto il tasto (Sorgente) per almeno 5 secondi sul pannello laterale destro della Soundbar o sul telecomando per passare al modo "BT PAIRING".
  Quindi, selezionare "[AV] Samsung Soundbar Mxxx M-Series" ell'elenco di ricerca della TV.

Cosa sono gli stati BT READY e BT PAIRING?

• BT READY : In questo modo, è possibile cercare TV precedentemente connesse o connettersi alla Soundbar da un dispositivo mobile precedentemente connesso.
• BT PAIRING : In questo modo, è possibile connettersi a un nuovo dispositivo. (Mentre si è nel modo "BT", tenere premuto per almeno 5 secondi il tasto → (Sorgente) sul lato destro della Soundbar o sul telecomando.)

NOTE

• Se viene richiesto un codice PIN durante la connessione a un dispositivo Bluetooth, immettere <0000>.
• Nel modo di connessione Bluetooth, la connessione Bluetooth viene persa se la distanza tra la Soundbar e il dispositivo Bluetooth supera i 10 m.
• La Soundbar si spegne automaticamente dopo 5 minuti nello stato Pronto.
• La Soundbar potrebbe non essere in grado di effettuare la ricerca o la connessione Bluetooth correttamente nelle seguenti condizioni:
• Se la Soundbar è circondata da un potente campo elettrico.
• Se si effettua l'associazione di diversi dispositivi Bluetooth con la Soundbar in contemporanea.
• Se il dispositivo Bluetooth è spento, fuori posto o presenta malfunzionamenti.

- I dispositivi elettronici potrebbero causare interferenze radio. I dispositivi che generano onde elettromagnetiche, come ad esempio forni a microonde, LAN wireless e così via, devono essere tenuti lontano dall'unità principale della Soundbar.

Disconnessione della Soundbar dalla TV

Premere il tasto (Sorgente) sul pannello laterale destro o sul telecomando e passare a un modo qualunque eccetto "BT".

- La disconnessione richiede tempo perché la TV deve ricevere una risposta dalla Soundbar. (Il tempo necessario potrebbe variare a seconda del modello di TV.)

- Per annullare la connessione Bluetooth automatica tra la Soundbar e il TV, premere il tasto ▶II (Riproduci/Sospendi) sul telecomando per 5 secondi in stato "BT READY". (Attivato → Disattivato)

05 COLLEGAMENTO DI UN DISPOSITIVO ESTERNO

È possibile connettersi a un dispositivo esterno tramite una rete cablata o wireless per riprodurre l'audio del dispositivo esterno tramite la Soundbar.

Collegamento tramite un cavo audio (AUX) ottico o analogico

Lettore BD / DVD / Decoder /

Console per videogiochi

Lato destro della Soundbar

1 Cavo ottico

① Collegare il DIGITAL AUDIO IN (OPTICAL) ell'unità principale alla presa jack OPTICAL OUT del dispositivo sorgente utilizzando un cavo ottico digitale.
② Selezionare il modo "D.IN" premendo il tasto ➞ (Sorgente) sul pannello laterale destro o sul telecomando.

2 Cavo audio (AUX)

① Collegare l'AUX IN (Audio) dell'unità principale alla presa jack AUDIO OUT del dispositivo sorgente utilizzando un cavo audio.
② Selezionare il modo "AUX" remendo il tasto → (Sorgente) ul pannello laterale destro o sul telecomando.

Collegamento tramite un cavo HDMI

1. Collegare un cavo HDMI (non fornito in dotazione) dalla presa jack HDMI IN, situata sul retro del prodotto, alla presa jack HDMI OUT del dispositivo digitale.
2. Collegare un cavo HDMI (non fornito in dotazione) dalla presa jack HDMI OUT (TV-ARC), situata sul retro del prodotto, alla presa jack HDMI IN della TV.
3. Premere il tasto (Sorgente) sul pannello laterale destro o sul telecomando, quindi selezionare il modo "HDMI".
4. Il modo "HDMI" è visualizzato sul pannello display della Soundbar e l'audio viene riprodotto.

06 COLLEGAMENTO DI UN DISPOSITIVO USB

È possibile riprodurre tramite la Soundbar file musicali contenuti in dispositivi di memoria.

1. Collegare un cavo adattatore da micro USB a USB dotato di un connettore USB 2.0 Micro USB maschio (tipo B) da un lato e di un jack standard 2.0 USB femmina (tipo A) dall'altro lato alla presa jack micro USB della Soundbar.

- Il cavo adattatore da micro USB a USB è venduto separatamente. Per effettuarne l'acquisto, contattare un Centro servizi Samsung o l'Assistenza clienti Samsung.

1. Collegare il dispositivo USB all'estremità femmina del cavo adattatore.

2. Premere il tasto → (Sorgente) sul pannello laterale destro o sul telecomando, quindi selezionare il modo "USB".

3. Nel display viene visualizzato "USB".

4. Riprodurre file musicali dal dispositivo di memoria tramite la Soundbar.

- La Soundbar si spegne automaticamente (Spegnimento automatico disattivato) se non è stato collegato alcun dispositivo USB per più di 5 minuti.

Elenco della compatibilità

Estensione Codec Frequenza di		campionamento	Velocità di trasmissione
*.mp3 MPEG 1 Layer2 16KHz ~ 48KHz 80 ~ 320kbps
		MPEG 1 Layer3 16KHz ~ 48KHz 80 ~ 320kbps
		MPEG 2 Layer3 16KHz ~ 48KHz 80 ~ 320kbps
		MPEG 2,5 Layer3 16KHz ~ 48KHz 80 ~ 320kbps
*.wma Wave_Format_MSAudio1 16KHz ~ 48KHz 56 ~ 128kbps
		Wave_Format_MSAudio2	16KHz ~ 48KHz 56 ~ 128kbps
*.aac	AAC	16KHz ~ 96KHz	48 ~ 320kbps
	AAC-LC	16KHz ~ 96KHz	128 ~ 192kbps5,1 canali 320 kbps
	HE-AAC	24KHz ~ 96KHz	48 ~ 64kbps5,1 canali 160 kbps
*.wav	-	16KHz ~ 48KHz	fino a 3000 kbps
*.ogg	OGG 1.1.0	16KHz ~ 48KHz	50 ~ 500kbps
*.flac	FLAC 1.1.0, FLAC 1.2.1	16KHz ~ 96KHz	fino a 3000 kbps

• Se nel dispositivo USB sono presenti troppi file e cartelle, la Soundbar potrebbe impiegare qualche istante per l'accesso a e la riproduzione dei file.

07 CONNESSIONE DI UN DISPOSITIVO MOBILE

Connessione tramite Bluetooth

In caso di connessione di un dispositivo mobile mediante Bluetooth, è possibile percepire l'audio stereo senza i fastidi dovuti al cablaggio.

- È possibile connettere solo un dispositivo Bluetooth alla volta.

Dispositivo Bluetooth

La connessione iniziale

1. Premere il tasto → (Sorgente) sul pannello laterale destro o sul telecomando, quindi selezionare il modo "BT".
2. Passare da "BT" a "BTPAIRING".

- Se viene visualizzato il messaggio "BT READY", tenere premuto il tasto → (Sorgente) sul pannello laterale destro della Soundbar o sul telecomando per almeno 5 secondi per visualizzare "BT PAIRING".

1. Selezionare "[AV] Samsung Soundbar Mxxx M-Series" all'elenco visualizzato.

- Quando una Soundbar è connessa al dispositivo Bluetooth, nel display frontale viene visualizzato il messaggio [Nome dispositivo Bluetooth] → "BT".

1. Riprodurre file musicali dal dispositivo, connesso tramite Bluetooth, tramite la Soundbar.

Se il dispositivo non riesce a connettersi

• Se la voce relativa alla Soundbar precedentemente connessa (ad es. "[AV] Samsung Soundbar Mxxx M-Series") compare nell'elenco, cancellatela.
• Nel modo "BT", tenere premuto il tasto ➞ (Sorgente) per almeno 5 secondi sul pannello laterale destro della Soundbar o sul telecomando per passare al modo "BT PAIRING". Quindi, selezionare "[AV] Samsung Soundbar Mxxx M-Series" nell'elenco di ricerca del dispositivo Bluetooth.

Cosa sono gli stati BT READY e BT PAIRING?

• BT READY : In questo modo, è possibile cercare TV precedentemente connesse o connettersi alla Soundbar da un dispositivo mobile precedentemente connesso.
• BT PAIRING : In questo modo, è possibile connettersi a un nuovo dispositivo. (Mentre si è nel modo "BT", tenere premuto per almeno 5 secondi il tasto 📄 (Sorgente) sul lato destro della Soundbar o sul telecomando.)

NOTE

• Se viene richiesto un codice PIN durante la connessione a un dispositivo Bluetooth, immettere <0000>.
• Nel modo di connessione Bluetooth, la connessione Bluetooth viene persa se la distanza tra la Soundbar e il dispositivo Bluetooth supera i 10 m.
• La Soundbar si spegne automaticamente dopo 5 minuti nello stato Pronto.
• La Soundbar potrebbe non essere in grado di effettuare la ricerca o la connessione Bluetooth correttamente nelle seguenti condizioni:

- Se la Soundbar è circondata da un potente campo elettrico.

• Se si effettua l'associazione di diversi dispositivi Bluetooth con la Soundbar in contemporanea.
• Se il dispositivo Bluetooth è spento, fuori posto o presenta malfunzionamenti.

- I dispositivi elettronici potrebbero causare interferenze radio. I dispositivi che generano onde elettromagnetiche, come ad esempio forni a microonde, LAN wireless e così via, devono essere tenuti lontano dall'unità principale della Soundbar.

• Il Soundbar supporta i dati SBC (44,1kHz, 48kHz).

• Effettuare il collegamento esclusivamente a un dispositivo Bluetooth che supporti la funzione A2DP (AV).
• Non è possibile collegare il Soundbar a un dispositivo Bluetooth che supporta soltanto la funzione HF (Hands Free).
• Una volta stabilito il collegamento tra la Soundbar e un dispositivo Bluetooth, selezionando "[AV] Samsung Soundbar Mxxx M-Series" dall'elenco dei dispositivi trovati, la Soundbar passa automaticamente al modo "BT".

- Disponibile solo se il Soundbar è elencato tra i dispositivi collegati al dispositivo Bluetooth. (Il dispositivo Bluetooth e il Soundbar devono essere stati collegati in precedenza almeno una volta).

• Il Soundbar appare nell'elenco dei dispositivi cercati del dispositivo Bluetooth solo se il Soundbar visualizza "BT READY".
• La Soundbar non può essere accoppiata a nessun altro dispositivo Bluetooth, mentre si usa la funzione Bluetooth.

Accensione Bluetooth POWER (Bluetooth POWER)

Quando la funzione Accensione Bluetooth Power è attivata e il Soundbar è spento, se un dispositivo Bluetooth collegato in precedenza prova a collegarsi al Soundbar, il Soundbar si accende automaticamente.

1. Premere il tasto Bluetooth POWER sul telecomando con la Soundbar accesa.
2. "ON-BLUETOOTH POWER" viene visualizzato sul display della Soundbar.

Disconnettere il dispositivo Bluetooth dalla Soundbar

È possibile scollegare il dispositivo Bluetooth dall'Soundbar. Per le istruzioni, vedere il manuale utente del dispositivo Bluetooth.

• L'Soundbar viene scollegato.
- Una volta disconnessa la Soundbar dal dispositivo Bluetooth, nel suo display frontale verrà visualizzato il messaggio "BT DISCONNECTED".

Disconnessione della Soundbar dal dispositivo Bluetooth

Premere il tasto (Sorgente) sul pannello laterale destro o sul telecomando e passare a un modo qualunque eccetto "BT".

• La disconnessione richiede tempo perché il dispositivo Bluetooth deve ricevere una risposta dalla Soundbar. (Il tempo di disconnessione potrebbe variare a seconda del dispositivo Bluetooth)
• Una volta disconnessa la Soundbar dal dispositivo Bluetooth, nel suo display frontale verrà visualizzato il messaggio "BT DISCONNECTED".

NOTE

• In modo di connessione Bluetooth, la connessione cade se la distanza tra l'Soundbar e il dispositivo Bluetooth supera 10 m.
• L'Soundbar si spegne automaticamente dopo 5 minuti in modo Pronto.

Ulteriori informazioni sul Bluetooth

Bluetooth è una tecnologia che permette di collegare facilmente tra di loro dispositivi compatibili con Bluetooth attraverso una connessione wireless a breve raggio.

• Il dispositivo Bluetooth può provocare rumorosità o malfunzionamenti, a seconda delle condizioni di utilizzo, se:
• Una parte del corpo è a contatto con il sistema di ricezione / di trasmissione del dispositivo Bluetooth o dell'Soundbar.
• È soggetto a variazioni elettriche dovute a interferenze derivanti da riflessioni dei segnali su pareti, spigoli o tramezzature d'ufficio.
• È esposto a interferenze elettriche derivanti da dispositivi della stessa banda di frequenza, incluse apparecchiature mediche, forni a microonde e LAN wireless.

- Collegare l'Soundbar al dispositivo Bluetooth mantenendo una distanza ravvicinata.

- Maggiore è la distanza tra l'Soundbar e il dispositivo Bluetooth, peggiore è la qualità. Se la distanza supera il raggio d'azione del Bluetooth, la connessione si interrompe.

- In aree a bassa sensibilità di ricezione, la connessione Bluetooth potrebbe non funzionare correttamente.

- Il collegamento Bluetooth funziona solo nelle vicinanze del dispositivo. La connessione viene automaticamente interrotta se la distanza è superiore a questo limite. La qualità del suono si riduce in presenza di ostacoli quali pareti o porte, anche entro il limite indicato.

- Questo dispositivo wireless potrebbe causare interferenze elettriche durante il suo funzionamento.

Utilizzo dell'app Samsung Audio Remote

Installazione dell'app Samsung Audio Remote

Per controllare la Soundbar con il dispositivo smart e l'app Samsung Audio Remote, scaricare l'app Samsung Audio Remote da Google Play.

Ricerca di mercato : Samsung Audio Remote

Avvio dell'app Samsung Audio Remote

Per avviare e utilizzare l'app Samsung Audio Remote, toccare l'icona Audio Remote sul dispositivo smart e seguire le istruzioni su schermo.

- L'app Samsung Audio Remote è compatibile solo con telefoni cellulari Android e dispositivi mobili con Android OS 3.0 o versioni successive.

08 UTILIZZO DEL TELECOMANDO

Come utilizzare il telecomando

1	Alimentazione	Consente di accendere e spegnere la Soundbar.
2	Controllo audio	È possibile selezionare TREBLE, BASS o AUDIO SYNC. • Per controllare il volume dei suoni alti o bassi, selezionare TREBLE o BASS in Impostazioni audio, quindi regolare il volume tra -6~+6 utilizzando i tasti Su/Giù. • Tenere premuto il tasto (Controllo audio) per circa 5 secondi per regolare l'audio per ogni banda di frequenza. È possibile effettuare una selezione (Sinistro/Destro) tra 150 Hz, 300 Hz, 600 Hz, 1,2 KHz, 2,5 KHz, 5 KHz e 10 KHz; ogni selezione può essere ulteriormente regolata su un'impostazione di -6 ~ +6 (Su/Giù). • Se il video e l'audio della TV e della Soundbar non sono sincronizzati, selezionare AUDIO SYNC in Impostazioni audio, quindi impostare il ritardo audio tra 0~300 millisecondi utilizzando i tasti Su/Giù. (Ad eccezione del modo "USB") • Audio Sync è supportato soltanto in alcune funzioni.

3	Surround	La funzione Audio surround conferisce al suono profondità e senso dello spazio.Ogni volta che si preme questo tasto, si alternano ON e OFF.ON : Consente di riprodurre l’audio in tutti i diffusori.OFF : Consente di udire l’audio del canale sorgente originale da diversi diffusori.
4	SOUND MODE	Consente di selezionare l'effetto sonoro desiderato scegliendo traSTANDARD,MUSIC,CLEAR VOICE,SPORTSo MOVIE.Selezionare la modalità "STANDARD" se si vuole ascoltare l'audio originale.DRC (Dynamic Range Control)Consente di applicare il controllo della gamma dinamica alle tracce Dolby Digital.Tenendo premuto il tastoSOUND MODEmentre si è nel modo standby, DRC (Dynamic Range Control) si accende o si spegne. Se DRC è acceso, si riduce il volume dell'audio.(L'audio potrebbe essere distorto.)
5	Sorgente	Premere per selezionare una sorgente collegata alla Soundbar.Modo BT PAIRINGPer attivare il modo "BT PAIRING" nel modo "BT", tenere premuto il tasto(Sorgente)per più di 5 secondi. Per i dettagli, consultare la pagina 17.Funzione Auto Power DownL'unità si spegne automaticamente nelle situazioni elencate di seguito.- ModalitàD.IN/HDMI/BT/USB:Se non è presente un segnale audio per 5 minuti.- ModalitàAUX:- Se il cavo audio (AUX) è scollegato per 5 minuti.- Se non è presente alcun input KEY per 8 ore quando il cavo audio (AUX) è collegato. (La funzione Auto Power Down - Spegnimento automatico, può essere disattivata soltanto in quel caso.)- Per disattivare la funzione Auto Power Down, in modalità "AUX" tenere premuto il pulsante ▶II per 5 secondi. "ON-AUTO POWER DOWN" / "OFF-AUTO POWER DOWN" apparirà sul display.
6	Riproduci/Sospendi	Premere il tasto ▶II per sospendere temporaneamente la riproduzione di un file musicale.Premendo nuovamente il tasto, si riavvia la riproduzione
7	Su/Giù/Sinistra/Destra	Premere le aree indicate per selezionare Su/Giù/Sinistra/Destra.Premere Su/Giù/Sinistra/Destra sul tasto per selezionare o impostare funzioni. RipetiPer utilizzare la funzione Ripeti nel modo "USB",premere il tasto Su.Salta branoPremere il tasto Destra per selezionare il file musicale successivo. Premere il tasto Sinistra per selezionare il file musicale precedente.Anynet+ / Auto Power LinkÈ possibile attivare o disattivare Anynet+ e Auto Power Link.Le funzioni Anynet+ e Auto Power Link sono controllate rispettivamente dai tasti Destra e Sinistra.- Anynet+: Se la Soundbar è collegata a una TV Samsung tramite un cavo HDMI,è possibile controllare la Soundbar mediante il telecomando della TV Samsung.Tenere premuto il tasto Destra per 5 secondi per cambiare lo stato della funzione Anynet+ da ON a OFF e viceversa.- Auto Power Link: Se la Soundbar è collegata alla TV tramite un cavo ottico digitale,la Soundbar può accendersi automaticamente all'accensione della TV.Tenere premuto il tasto Sinistra per 5 secondi per cambiare lo stato della funzione Auto Power Link da ON a OFF e viceversa.- Per impostazione predefinita,Anynet+/Auto Power Link sono impostati su ON.
8	Bluetooth POWER	Premere per attivare o disattivare la funzione Bluetooth POWER o la limitazione del volume.Funzione Bluetooth POWER:Se la Soundbar è nel modo standby e la funzione Bluetooth POWER è accesa,all'accensione di un dispositivo Bluetooth già connesso in precedenza la Soundbar si accende automaticamente e si connette al dispositivo tramite Bluetooth.- Se la funzione di Bluetooth POWER è attiva,sul display della Soundbar viene visualizzato "ON-BLUETOOTH POWER". Per disattivare la funzione Bluetooth POWER,premere il tasto Bluetooth POWER una volta. Dopodiché,comparirà sul display anteriore "OFF-BLUETOOTH POWER".- Se è attivo il modo "D.IN" e la Soundbar è connessa a una smart TV Samsung rilasciata dopo il 2017,è possibile controllare la Soundbar tramite il telecomando della TV. In questo modo,non è possibile disattivare Bluetooth POWER.Funzione di limitazione del volume:Dal momento che l'attivazione del dispositivo a volume elevato potrebbe danneggiare l'udito,questa funzione regola il volume a 20 se il volume impostato è superiore a 20.- Il valore predefinito della Funzione di limitazione del volume è disattivo.Il volume impostato viene mantenuto tale anche quando l'alimentazione viene disattivata.- Per cambiare questa impostazione,tenere premuto il tasto Bluetooth POWERSul telecomando per 5 secondi. Se la limitazione del volume è impostata su disattiva,compare "V FREE" sul display anteriore e se invece la funzione è su attiva,compare "V LOCK".

9	WOOFER
		Premere il tasto verso l’alto o verso il basso per regolare il volume del subwoofer da -12 o -6 a +6. Premendo il pulsante è possibile ripristinare il volume del subwoofer al livello 0.
10	VOL	Premere il tasto verso l’alto o verso il basso per regolare il volume.• MutoPremere il tasto VOLper disattivare l’audio. Premerlo nuovamente per riattivare l’audio.

Regolazione del volume della Soundbar tramite il telecomando di una TV

È possibile utilizzare il menu della TV per impostare il diffusore TV di una TV Samsung come diffusore esterno. (Per ulteriori informazioni, consultare il manuale utente della TV.)

- Dopo aver installato la Soundbar, è possibile regolare il volume della Soundbar utilizzando il telecomando a infrarossi fornito in dotazione con una TV Samsung. (Se non si desidera usufruire di questa opzione, è sufficiente tenere premuto il tasto Surround per 5 secondi quando la Soundbar è accesa. Sul display della Soundbar viene visualizzato il messaggio "OFF-TV REMOTE" e la funzione si disattiva.) Per regolare il volume usando esclusivamente il telecomando della TV Samsung, tenere premuto il tasto Surround per almeno 5 secondi fino a che non viene visualizzato il messaggio "SAMSUNG-TV REMOTE" sul display della Soundbar.

- Ogni volta in cui si tiene premuto il tasto Surround per 5 secondi, il modo cambia con questa sequenza: "SAMSUNG-TV REMOTE" (Modo predefinito) → "OFF-TV REMOTE" → "ALL-TV REMOTE".

- Per regolare il volume della Soundbar mediante il telecomando fornito in dotazione con una TV di un produttore terzo, accendere la Soundbar, tenere premuto il tasto Surround per 5 secondi (viene visualizzato il messaggio "OFF-TV REMOTE" sul display della Soundbar), rilasciare il tasto Surround, quindi tenere premuto nuovamente il tasto Surround per almeno 5 secondi.

(Sul display della Soundbar viene visualizzato "ALL-TV REMOTE".)

• Questa funzione potrebbe non essere disponibile a seconda del telecomando.
• Produttori che supportano questa funzione:

VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, GRUNDIG, Hisense, RCA

Utilizzo dei tasti nascosti

Tasto nascosto		Pagina di riferimento
Tasto del telecomando Funzione
Surround	Acceso/Spento Telecomando della TV	Pagina 24
(Sorgente)	Associazione BT Pagina 17
▶II (Riproduci / Sospendi)	Acceso/Spento Auto Power Down (modo AUX)	Pagina 22
	Inizializzazione (Standby) Pagina 30
VOL ID SET (Standby)	Pagina 7
Sinistra Auto Power Link ON/OFF Pagina 10
Destra	Anynet+ ON/OFF	Pagina 23
[w637] (Controllo audio)	EQ 7 bande Pagina 21
SOUND MODE	DRC ON/OFF (Standby)	Pagina 22
Bluetooth POWER	Acceso/Spento Limitazione del volume	Pagina 23

Specifiche di uscita per diverse modalità di effetti sonori

Effetto		Ingresso	Uscita
			Escluso kit di diffusori posteriori wireless	Incluso kit di diffusori posteriori wireless
Surround	ON	2.0 canali	2.1 canali	4.1 canali
		5.1 canali 2.1 canali 4.1 canali
SOUND MODE	STANDARD	2.0 canali	2.1 canali	4.1 canali
		5.1 canali 2.1 canali 4.1 canali
	MUSIC	2.0 canali	2.1 canali	4.1 canali
		5.1 canali 2.1 canali 4.1 canali
	CLEAR VOICE	2.0 canali	2.1 canali	4.1 canali
		5.1 canali 2.1 canali 4.1 canali
	SPORTS	2.0 canali	2.1 canali	4.1 canali
		5.1 canali 2.1 canali 4.1 canali
	MOVIE	2.0 canali	2.1 canali	4.1 canali
		5.1 canali 2.1 canali 4.1 canali

• È possibile acquistare il kit di diffusori posteriori wireless Samsung separatamente. Per acquistare un kit, contattare il venditore da cui avete acquistato la Soundbar.

09 INSTALLAZIONE DEL SUPPORTO A PARETE

Precauzioni per l'installazione

• Installare solamente su pareti verticali.
- Non installare in luoghi caratterizzati da alte temperature e livelli di umidità.
- Verificare che la parete sia sufficientemente robusta da sostenere il peso del prodotto. In caso contrario, provvedere a rinforzare la parete o scegliere un altro luogo di installazione.
- Acquistare e utilizzare viti e ancoraggi di fissaggio adatti alla tipologia di parete scelta (cartongesso, ferro, legno, ecc.). Se possibile, fissare le viti di supporto ai montanti della parete.
- Acquistare viti per il montaggio a parete a seconda della tipologia e dello spessore del muro su cui si intende montare la Soundbar.

- Diametro: M5

– Lunghezza: si consiglia 35 mm o maggiore.

- Collegare i cavi dall'unità ai dispositivi esterni prima di installare la Soundbar sulla parete.

- Assicurarsi che l'unità sia spenta e scollegata dalla rete elettrica prima di installarla. In caso contrario, potrebbe provocare scosse elettriche.

Componenti per il montaggio a parete

Guida per il montaggio a parete

Rondella di fissaggio (2x)

Vite (2x)

montaggio a parete S

Supporto per montaggio a parete D

1. Posizionare la Guida per il montaggio a parete contro la superficie della parete.

- La Guida per il montaggio a parete deve essere livellata.

- Se la TV è montata sulla parete, installare la Soundbar almeno 5 cm sotto la TV.

1. Allineare la Linea centrale della dima in carta con il centro della TV (in caso di montaggio della Soundbar sotto la TV), quindi fissare la Guida per il montaggio a parete alla parete con del nastro adesivo.

- Se non si intende montare la Soundbar sotto una TV, posizionare la Linea centrale al centro dell'area di installazione.

1. Con la punta di una penna o di una matita temperata forare il centro delle immagini B-TYPE su ciascuna estremità della guida per contrassegnare i punti destinati ai fori delle viti di supporto, quindi rimuovere la Guida per il montaggio a parete.

1. Utilizzando una punta da trapano delle giuste dimensioni, praticare un foro nella parete in corrispondenza di ciascun segno.

- Se i segni non corrispondono alle posizioni di montanti, assicurarsi di inserire ancoraggi o tasselli appropriati nei fori prima di inserire le viti di supporto. Se si utilizzano ancoraggi o tasselli, assicurarsi che i fori praticati siano sufficientemente grandi da accogliere gli ancoraggi o i tasselli utilizzati.

1. Far passare una vite (non fornita in dotazione) attraverso ciascuna Rondella di fissaggio, quindi avvitare saldamente ciascuna vite in un apposito foro.

1. Utilizzare le due Viti (M4 x L12) per fissare sia il Supporto per montaggio a parete S che D alla parte inferiore della Soundbar. Per la massima precisione, assicurarsi di allineare le protuberanze della Soundbar ai fori dei supporti.

- Durante l'assemblaggio, assicurarsi che la parte a sospensione dei Supporti per montaggio a parete sia situata dietro la parte posteriore della Soundbar.

Estremità destra della Soundbar

- I supporti di sinistra e di destra hanno forme diverse. Assicurarsi di posizionarli correttamente.

Supporto a parete D Supporto a parete S

1. Installare la Soundbar con gli annessi Supporti per montaggio a parete appendendo i Supporti per montaggio a parete alle Rondelle di fissaggio sulla parete.

- Inclinare leggermente la Soundbar per inserire le teste di entrambe le Rondella di fissaggio nei fori dei Supporto per montaggio a parete. Spingere la Soundbar nella direzione indicata dalla freccia per assicurarsi che entrambi i lati siano saldamente fissati.

Rimozione della Soundbar dalla parete

1. Per separare la Soundbar dal supporto a parete, spingerla nella direzione indicata dalla freccia, inclinarla leggermente verso l'alto, quindi allontanarla dalla parete come illustrato nell'immagine.

- Non aggrapparsi all'unità installata ed evitare di urtare o far cadere l'unità.

- Fissare saldamente l'unità alla parete in modo che non cada. In caso di caduta, l'unità può provocare lesioni o danneggiare il prodotto.

- Una volta installata l'unità sulla parete, accertarsi che i bambini non tirino i cavi di collegamento, perché se lo facessero l'unità potrebbe cadere.

- Per garantire le prestazioni ottimali di un'installazione a parete, installare l'impianto di diffusione almeno 5 cm sotto la TV, se la TV è montata a parete.

- Per motivi di sicurezza, se non si monta l'unità a parete, si raccomanda di installarla su una superficie piana e sicura, da dove è improbabile che cada.

10 AGGIORNAMENTO DEL SOFTWARE

In futuro Samsung potrebbe fornire aggiornamenti del firmware del sistema della Soundbar.

Se viene messo a disposizione un aggiornamento, è possibile aggiornare il firmware collegando un dispositivo USB, su cui è stato preventivamente salvato l'aggiornamento del firmware, alla porta USB della Soundbar.

Per ulteriori informazioni su come scaricare i file di aggiornamento, visitare il sito Web Samsung Electronics all'indirizzo (www.samsung.com → Support). Quindi, inserire o selezionare il modello della Soundbar, selezionare Software & Apps, quindi Downloads. Il nome dell'opzione può variare.

Procedura per l'aggiornamento

1. Collegare un cavo adattatore da micro USB a USB dotato di un connettore USB 2.0 Micro USB maschio (tipo B) da un lato e di un jack standard 2.0 USB femmina (tipo A) dall'altro lato alla presa jack micro USB della Soundbar.

- Il cavo adattatore da micro USB a USB è venduto separatamente. Per effettuarne l'acquisto, contattare un Centro servizi Samsung o l'Assistenza clienti Samsung.

1. Seguire i passaggi elencati di seguito per scaricare il software di prodotto: Visitare il sito Samsung su (samsung.com) → cercare il nome del modello - selezionare l'opzione assistenza clienti (il nome dell'opzione è soggetto a cambiamenti).

2. Salvare il software scaricato su un archivio USB e selezionare "Estrai qui" per decomprimere la cartella.

3. Spegnere la Soundbar e collegare l'archivio USB contenente il software alla porta femmina sul cavo adattatore Micro USB. Collegare il cavo alla porta USB sulla Soundbar.

4. Accendere la Soundbar. Entro 3 minuti, comparirà la scritta "UPDATE", e l'aggiornamento avrà inizio.

5. Una volta completato l'aggiornamento, la Soundbar si spegnerà. Tenere premuto il tasto ▶II del telecomando per 5 secondi. "INIT" comparirà sul display, quindi la Soundbar si spegnerà. L'aggiornamento è completato.

- Il prodotto ha una funzione DUAL BOOT. Se il firmware non riesce a completare l'aggiornamento, sarà possibile aggiornare nuovamente il firmware.

Se non compare la scritta UPDATE

1. Spegnere la Soundbar, scollegare e ricollegare il dispositivo di archiviazione che contiene i file di aggiornamento alla porta USB della Soundbar.

2. Scollegare il cavo di alimentazione della Soundbar, ricollegarlo, quindi accendere la Soundbar.

- L'aggiornamento del firmware potrebbe non funzionare correttamente se sul dispositivo di archiviazione sono presenti file audio supportati dalla Soundbar.

- Non scollegare l'alimentazione o rimuovere il dispositivo USB durante l'applicazione degli aggiornamenti. L'unità principale si spegnerà automaticamente dopo il completamento dell'aggiornamento del firmware.

- Dopo il completamento dell'aggiornamento, verrà avviata l'impostazione utente sulla Soundbar. Consigliamo di prendere nota delle impostazioni, così da poterle ripristinare al termine dell'aggiornamento.

Attenzione: l'aggiornamento del firmware azzererà anche la connessione al subwoofer. Se la connessione al subwoofer non viene ristabilita automaticamente dopo l'aggiornamento, fare riferimento a pagina 6.

Se l'aggiornamento software fallisce, verificare che l'archivio USB non sia difettoso.

- Gli utenti di Mac OS dovrebbero usare MS-DOS (FAT) come formato USB.

- L'aggiornamento tramite USB potrebbe non essere disponibile, a seconda del produttore del dispositivo di archiviazione.

11 RISOLUZIONE DEI PROBLEMI

Prima di contattare l'assistenza, controllare quanto segue.

L'unità non si accende.

Il cavo di alimentazione è collegato alla presa?

→Collegare la spina del cavo di alimentazione alla presa.

Una funzione non risponde quando viene premuto il tasto.

È presente elettricità statica nell'aria?

→Scollegare la spina del cavo di alimentazione e ricollegarla.

Si verificano interruzioni dell'audio nel modo BT.

→ Consultare le sezioni relative alla connessione Bluetooth, alle pagine 11 e 17.

Non viene riprodotto l'audio.

La funzione Muto è attiva?

→ Premere il tasto VOL per annullare la funzione.

Il volume è impostato al minimo?

→Regolare il volume.

Il telecomando non funziona.

Le batterie sono esaurite?

→Sostituirle con batterie nuove.

La distanza tra il telecomando e l'unità principale della Soundbar è troppa?

→Avvicinare il telecomando all'unità principale della Soundbar.

Il LED rosso sul subwoofer lampeggia e il subwoofer non emette alcun suono.

Il problema può verificarsi se il subwoofer non è collegato all'unità principale della Soundbar.

→ Provare a ricollegare il subwoofer. (Consultare la pagina 6.)

Il subwoofer emette un ronzio e vibra in modo evidente.

Provare a regolare la vibrazione del subwoofer.

→ Premere il tasto WOOFER sul telecomando verso l'alto o verso il basso per regolare il volume del subwoofer. (tra -12, -6 \~ +6).

12 LICENZA

DOLBY

AUDIO

Per inviare richieste e domande sulle open source, contattare Samsung tramite e-mail ([e-mail]).

14 NOTA IMPORTANTE SUL SERVIZIO

• Le figure e le illustrazioni del presente manuale utente sono fornite soltanto come riferimento. Possono differire rispetto all'aspetto effettivo del prodotto.
• È possibile che vengano addebitate delle spese amministrative nei seguenti casi:

(a) l'uscita del tecnico in seguito a una chiamata non rileva difetti nel prodotto (ad es. nel caso l'utente abbia omesso di leggere questo manuale utente).

(b) utente ha portato l'unità presso un centro di riparazione che non rileva difetti nel prodotto (ad es. nel caso l'utente abbia omesso di leggere questo manuale utente).

- L'importo di tali spese amministrative verrà comunicato all'utente prima di eseguire una visita a domicilio o un eventuale intervento di manutenzione.

15 SPECIFICHE E GUIDA

Specifiche

GENERALE	USB		5V/0,5A
	Peso	Unità principale della Soundbar	2,0 kg
		Subwoofer (PS-WM30)	7,2 kg
	Dimensioni (L x A x P)	Unità principale della Soundbar	908,5 x 53,5 x 70,5 mm
		Subwoofer (PS-WM30)	200,0 x 392,0 x 378,0 mm
	Temperatura di esercizio		+5°C e +35°C
	Umidità di esercizio		10 % e 75 %
AMPLIFICA TORE	Potenza di uscita nominale	Unità principale della Soundbar	40W x 4,6 ohm
		Subwoofer (PS-WM30)	160W, 3 ohm
Formati di riproduzione supportati(L’audio DTS 2.0 viene riprodotto in formato DTS.)			LPCM 2ch, Dolby AudioTM (che supporta Dolby® Digital), DTS
Potenza in uscita del dispositivo wireless		Potenza max. trasmettitore BT	100 mW a 2,4 GHz - 2,4835 GHz
		Potenza max. trasmettitore SRD	25 mW a 5,725 GHz - 5,825 GHz

NOTE

• Samsung Electronics Co., Ltd si riserva il diritto di modificare le specifiche senza preavviso.
• Peso e dimensioni sono approssimativi.
• Per ulteriori informazioni sull'alimentazione e il consumo di energia, vedere l'etichetta applicata al prodotto. (Etichetta : Fondo dell'Unità Principale della Soundbar)

Consumo energetico complessivo in standby (W)		2,9W
Bluetooth	Metodo di disattivazione porta	Premere il pulsante “Bluetooth POWER” del telecomando quando è selezionata la modalità “BT”.

- Samsung Electronics dichiara che questa apparecchiatura è conforme alla Direttiva 2014/53/UE.

Il testo completo della Dichiarazione di conformità UE è disponibile al seguente indirizzo Internet: http://www.samsung.com > Supporto > Chiedi Supporto > Inserire il nome del modello. Questa apparecchiatura può essere utilizzata in tutte le nazioni dell'UE.

[Corretto smaltimento delle batterie del prodotto]

(Applicabile nei Paesi con sistemi di raccolta differenziata)

Il simbolo riportato sulla batteria o sulla sua documentazione o confezione indica che le batterie di questo prodotto non devono essere smaltite con altri rifiuti al termine del ciclo di vita. Dove raffigurati, i simboli chimici Hg, Cd o Pb indicano che la batteria contiene mercurio, cadmio o piombo in quantità superiori ai livelli di riferimento della direttiva CE 2006/66.

Se le batterie non vengono smaltite correttamente, queste sostanze possono causare danni alla salute umana o all'ambiente.

Per proteggere le risorse naturali e favorire il riutilizzo dei materiali, separare le batterie dagli altri tipi di rifiuti e utilizzare il sistema di conferimento gratuito previsto nella propria area di residenza.

Corretto smaltimento del prodotto (rifiuti elettrici ed elettronici)

(Applicabile nei Paesi con sistemi di raccolta differenziata)

Il simbolo riportato sul prodotto, sugli accessori o sulla documentazione indica che il prodotto e i relativi accessori elettronici (quali caricabatterie, cuffia e cavo USB) non devono essere smaltiti con altri rifiuti al termine del ciclo di vita. Per evitare eventuali danni all'ambiente o alla salute causati dallo smaltimento dei rifiuti non corretto, si invita l'utente a separare il prodotto e i suddetti accessori da altri tipi di rifiuti, conferendoli ai soggetti autorizzati secondo le normative locali.

Gli utenti domestici, in alternativa alla gestione autonoma di cui sopra, potranno consegnare l'apparecchiatura che si desidera smaltire al rivenditore, al momento dell'acquisto di una nuova apparecchiatura di tipo equivalente. Presso i rivenditori di prodotti elettronici con superficie di vendita di almeno 400 m2 è inoltre possibile consegnare gratuitamente, senza obbligo di acquisto, i prodotti elettronici da smaltire con dimensioni inferiori a 25 cm.

Gli utenti professionali (imprese e professionisti) sono invitati a contattare il proprio fornitore e verificare i termini e le condizioni del contratto di acquisto. Questo prodotto e i relativi accessori elettronici non devono essere smaltiti unitamente ad altri rifiuti commerciali.

Per informazioni sugli impegni ambientali assunti da Samsung e gli obblighi normativi specifici del prodotto, ad es. REACH, WEEE, batterie, visitare la pagina

Effect		Intrare	leşire
			Cu exceptia kitului wireless de boxe spate	Include kitul wireless de boxe spate
Surround	ON	2.0 canale	2.1 canale	4.1 canale
		5.1 canale	2.1 canale	4.1 canale
SOUND MODE	STANDARD	2.0 canale	2.1 canale	4.1 canale
		5.1 canale	2.1 canale	4.1 canale
	MUSIC	2.0 canale	2.1 canale	4.1 canale
		5.1 canale	2.1 canale	4.1 canale
	CLEAR VOICE	2.0 canale	2.1 canale	4.1 canale
		5.1 canale	2.1 canale	4.1 canale
	SPORTS	2.0 canale	2.1 canale	4.1 canale
		5.1 canale	2.1 canale	4.1 canale
	MOVIE	2.0 canale	2.1 canale	4.1 canale
		5.1 canale	2.1 canale	4.1 canale

06 POVEZIVANJE USB-A

Možete da reprodukujete muzičke datoteke koje se nalaze na uređajima za skladištenje pomoću uređaja Soundbar.

1. Na kraj Micro USB konektora uređaja Soundbar priključite adapterski kabl Micro USB na USB koji na jednom kraju ima muški USB 2.0 Micro USB konektor (tip B), a na drugom standardni ženski 2.0 USB konektor (tip A).

- Adapterski kabl Micro USB na USB se prodaje odvojeno. Da biste ga nabavili, obratite se servisnom centru ili korisničkoj službi kompanije Samsung.

1. Priključite USB uređaj na ženski kraj adapterskog kabla.

2. Pritisnite dugme 📄 (Izvor) na panelu sa desne strane ili na daljinskom upravljaču, a zatim izaberite „USB“.

3. „USB“ se prikazuje na ekranu.

4. Reprodukujte muzičke datoteke sa uređaja za skladištenje pomoću uređaja Soundbar.

- Uređaj Soundbar se automatski isključuje (Automatsko isključivanje) ako nijedan USB uređaj nije povezan duže od 5 minuta.

Lista kompatibilnosti

Tip datoteke Kodek Brzina semplovanja Brzina protoka
*.mp3 MPEG 1 Layer2	16KHz ~ 48KHz 80 ~ 320 kb/s
	MPEG 1 Layer3 16KHz ~ 48KHz 80 ~ 320 kb/s
	MPEG 2 Layer3 16KHz ~ 48KHz 80 ~ 320 kb/s
	MPEG 2.5 Layer3 16KHz ~ 48KHz 80 ~ 320 kb/s
*.wma Wave_Format	MSAudio1 16KHz ~ 48KHz 56 ~ 128 kb/s
	Wave_Format_MSAudio2 16KHz ~ 48KHz 56 ~ 128 kb/s
*.aac	AAC	16KHz ~ 96KHz	48 ~ 320 kb/s
	AAC-LC	16KHz ~ 96KHz	128 ~ 192 kb/s5.1-kanalni 320 kb/s
	HE-AAC	24KHz ~ 96KHz	48 ~ 64 kb/s5.1-kanalni 160 kb/s
*.wav	-	16KHz ~ 48KHz	do 3000 kb/s
*.ogg	OGG 1.1.0	16KHz ~ 48KHz	50 ~ 500 kb/s
*.flac	FLAC 1.1.0, FLAC 1.2.1	16KHz ~ 96KHz	do 3000 kb/s

• Ako na USB uređaju ima previše fascikli i datoteka, uređaju Soundbar će trebati malo vremena da pristupi datotekama i da ih reprodukuje.

07 POVEZIVANJE SA MOBILNIM UREĐAJEM

Povezivanje putem Bluetooth veze

Kada je mobilni uređaj povezan preko Bluetooth-a, možete da slušate stereo zvuk bez gnjavaže oko povezivanja kablova.
