HW-M450/EN - Soundbar SAMSUNG - Kostenlose Bedienungsanleitung

Produkttyp	Soundbar
Marke	Samsung
Modell	HW-M450/EN
Abmessungen (B x H x T)	860 x 60 x 80 mm
Gewicht	2,5 kg
Gesamtleistung	200 W RMS
Kanäle	2.1
Konnektivität	Bluetooth, HDMI ARC, USB, optischer Eingang
Hauptfunktionen	Virtueller Surround-Sound, Kinomodus, Nachtmodus, Sportmodus
Stromversorgung	100-240 V AC, 50/60 Hz
Stromverbrauch	30 W
Pflege und Reinigung	Mit einem weichen, trockenen Tuch reinigen. Keine flüssigen oder scheuernden Produkte verwenden.
Sicherheit	Nicht Feuchtigkeit oder Wärmequellen aussetzen. Vor der Reinigung vom Netz trennen.
Ersatzteile und Reparierbarkeit	Ersatzteile über den Kundendienst erhältlich. Reparierbarkeitsindex: 8,0/10
Allgemeine Informationen	Soundbar kompatibel mit den meisten Samsung-Fernsehern. Kabelloser Subwoofer enthalten.

Häufig gestellte Fragen - HW-M450/EN SAMSUNG

Wie verbinde ich die Soundbar mit meinem Fernseher?

Verwenden Sie ein HDMI-ARC-Kabel (Audio Return Channel) oder ein optisches Kabel. Stellen Sie sicher, dass der Fernseher auf den externen Audioausgang eingestellt ist.

Kann die Soundbar ohne Subwoofer verwendet werden?

Ja, aber der Klang wird weniger bassreich sein. Der kabellose Subwoofer verbessert das Klangerlebnis.

Wie aktiviere ich den Bluetooth-Modus?

Drücken Sie die Source-Taste auf der Fernbedienung, bis BT ausgewählt ist. Aktivieren Sie Bluetooth auf Ihrem Gerät und wählen Sie 'Samsung HW-M450'.

Was tun, wenn der Ton ausfällt oder verzerrt ist?

Überprüfen Sie die Verbindungen (HDMI/optisch), reduzieren Sie die Lautstärke und deaktivieren Sie die Soundeffekte. Halten Sie die Soundbar von Störquellen fern.

Wie reinige ich die Soundbar?

Verwenden Sie ein weiches, trockenes Tuch. Verwenden Sie niemals Chemikalien oder Wasser, die die Komponenten beschädigen könnten.

Kann ich die Soundbar mit der Fernbedienung meines Samsung-Fernsehers steuern?

Ja, wenn Ihr Fernseher HDMI-CEC (Anynet+) unterstützt. Aktivieren Sie diese Funktion in den Fernseheinstellungen.

Welche Soundmodi sind verfügbar?

Die Soundbar bietet die Modi Standard, Kino, Musik, Nacht und Sport. Wechseln Sie mit der Sound Mode-Taste.

Gibt es eine App zur Steuerung der Soundbar?

Ja, Sie können die App Samsung Audio Remote (verfügbar für iOS und Android) verwenden, um die Einstellungen anzupassen.

Wie setze ich die Soundbar zurück?

Halten Sie die Volume --Taste an der Soundbar 5 Sekunden lang gedrückt, bis 'INIT' angezeigt wird. Die Einstellungen werden auf die Werkseinstellungen zurückgesetzt.

Was ist unter dem Reparierbarkeitsindex zu verstehen?

Der Reparierbarkeitsindex (8/10) gibt die Reparaturfreundlichkeit an. Ersatzteile sind über den Samsung-Kundendienst erhältlich.

BEDIENUNGSANLEITUNG HW-M450/EN SAMSUNG

SICHERHEITSINFORMATIONEN

HINWEISE ZUR SICHERHEIT

ZUR VERMEIDUNG VON STROMSCHLÄGEN DARF DIESES GERÄT NICHT GEÖFFNET WERDEN. ES ENTHÄLT KEINE BAUTEILE, DIE VOM BENUTZER GEWARTET ODER REPARIERT WERDEN KÖNNEN. WARTUNGS- UND REPARATURARBEITEN DÜRFEN NUR VON FACHPERSONAL AUSGEFÜHRT WERDEN.

	ACHTUNGGEFAHR ELEKTRISCHERSCHLÄGE! GERÄT NICHTÖFFNEN!
	Dieses Symbol zeigt an, dass im Inneren Hochspannung vorhanden ist. Es ist gefährlich, Teile im Inneren dieses Bildschirms zu berühren.
	Dieses Symbol weist darauf hin, dass diesem Gerät wichtige Anweisungen zum Betrieb und zur Wartung beigefügt sind.
	Produkt der Klasse-II: Dieses Symbol zeigt an, dass das Gerät keinen elektrischen Erdungsanschluss (Masse) benötigt.
	Wechselspannung: Dieses Symbol zeigt an, dass es sich bei der mit diesem Symbol gekennzeichneten Nennspannung um eine Wechselspannung handelt.
	Gleichspannung: Dieses Symbol zeigt an, dass es sich bei der mit diesem Symbol gekennzeichneten Nennspannung um eine Gleichspannung handelt.
	Achtung! Gebrauchsanweisung beachten: Dieses Symbol weist den Benutzer an, weitere sicherheitsrelevante Informationen der Gebrauchsanweisung zu entnehmen.

ACHTUNG

WARNUNG

- Setzen Sie das Gerät nicht Nässe oder Feuchtigkeit aus, um die Gefahr eines Brandes bzw. eines elektrischen Schlags zu vermeiden.

ACHTUNG

• UM ELEKTRISCHE SCHLÄGE ZU VERMEIDEN, RICHTEN SIE DEN BREITEN KONTAKTSTIFT DES STECKERS AN DEM BREITEN STECKPLATZ AUS, UND STECKEN SIE DEN STECKER VOLL EIN.
• Dieses Gerät darf nur an eine Netzsteckdose mit Schutzerdung angeschlossen werden.
• Um das Gerät vom Netzbetrieb zu trennen, muss der Stecker aus der Netzsteckdose gezogen werden. Deshalb sollte der Netzstecker jederzeit zugänglich und leicht trennbar sein.
• Das Gerät keinem Spritz- oder Tropfwasser aussetzen. Keine mit Flüssigkeit gefüllten Behälter, wie Vasen auf das Gerät stellen.
• Um das Gerät vollständig auszuschalten, muss der Netzstecker aus der Steckdose gezogen werden. Somit muss der Netzstecker immer bequem erreichbar sein.

HINWEISE

1. Stellen Sie sicher, dass die Stromversorgung in Ihrem Haus den auf der Rückseite Ihres Produkts angegebenen Anforderungen entspricht. Stellen Sie Ihr Produkt horizontal auf einer geeigneten Unterlage (Möbel) auf, so dass rundherum ausreichend Platz 7\~10 cm zur Belüftung bleibt. Achten Sie darauf, dass die Belüftungsöffnungen nicht abgedeckt sind. Stellen Sie das Gerät nicht auf Verstärker oder andere Geräte, die heiß werden können. Das Gerät ist für Dauerbetrieb eingerichtet. Um das Gerät vollständig auszuschalten, den Stecker aus der Steckdose ziehen. Ziehen Sie den Netzstecker des Geräts wenn Sie beabsichtigen, es für längere Zeit nicht zu nutzen.
2. Ziehen Sie bei Gewittern das Stromkabel aus der Steckdose. Durch Blitze verursachte Spannungsspitzen können zur Beschädigung des Geräts führen.
3. Halten Sie das Gerät von direkter Sonneneinstrahlung oder anderen Wärmequellen fern. Dies kann zu einer Überhitzung führen und zu einer Fehlfunktion des Geräts führen.

4. Schützen Sie das Produkt vor Feuchtigkeit (z. B. Vasen), übermäßiger Hitze (z. B. Kamine) oder Geräten, die starke magnetische oder ele trische Felder erzeugen. Trennen Sie das Netzkabel bei Fehlfunktionen des Geräts von der Stromversorgung. Ihr Produkt ist nicht für den gewerblichen Einsatz vorgesehen. Verwenden Sie dieses Produkt nur für den privaten Bereich. Wenn Ihr Produkt oder die CD bei kalten Temperaturen aufbewahrt wurden, kann Kondensation auftreten. Wenn Sie das Gerät bei kaltenTemperaturen transportiert haben, warten Sie mit der Inbetriebnahme circa 2 Stunden, bis das Gerät Raumtemperatur erreicht hat.

5. Die in diesem Produkt verwendeten Batterien enthalten umweltschädliche Chemikalien. Entsorgen Sie die Batterien nicht im Hausmüll. Entsorgen Sie Batterien niemals in einem Feuer. Schließen Sie die Batterien nicht kurz, zerlegen und überhitzen Sie sie nicht. Bei unsachgemäßem Austausch von Batterien besteht Explosionsgefahr. Setzen Sie nur Batterien des gleichen oder eines gleichwertigen Typs ein.

ÜBER DIESES HANDBUCH

Das Benutzerhandbuch hat zwei Teile: dieses einfache BENUTZERHANDBUCH auf Papier und ein detailliertes VOLLSTÄNDIGES HANDBUCH, welches Sie herunterladen können.

Siehe dieses Handbuch für Sicherheitshinweise, Produktinstallation, Komponenten, Verbindungen und Produktspezifikationen.

Sie können durch Scannen des QR-Codes Zugang zum Kunden-Support-Center erhalten. Um das Handbuch auf Ihrem PC oder Mobilgerät zu konsultieren, Laden Sie das Handbuch als Dokument von der Webseite herunter. (http://www.samsung.com/support)

Design und technische Daten können sich ohne vorherige Ankündigung ändern.

INHALT

01 Überprüfen der Komponenten 2

Einlegen der Batterien vor der Verwendung der Fernbedienung (AA-Batterien X 2) ____ 2

02 Produktübersicht 3

Vorderseite / rechte Seite der Soundbar 3 Unterseite der Soundbar 4

03 Anschliessen der Soundbar 5

Stromanschluss ____ 5

Verbinden der Soundbar mit den Subwoofer ____ 6

- Automatische Verbindung zwischen Subwoofer und Soundbar ____ 6

- Manuelles Verbinden des Subwoofers bei Fehlschlagen der automatischen Verbindung ____ 7

04 Anschluss an ihr Fernsehgerät 9

Methode 1. Verbindung mit einem Kabel ____ 9

- Verbindung mit einem optischen Kabel ____ 9

- Einen Fernseher über ein HDMI-Kabel verbinden ____ 10

Methode 2. Drahtlose Verbindung ____ 11

- Verbindung eines Fernsehers per Bluetooth 11

05 Verbindung Mit Einem Externen Gerät Herstellen 13

Verbindung mit einem optischen oder analogen Audio (AUX)-Kabel 13

Über ein HDMI-Kabel verbinden 14

06 Anschliessen eines USB 15

07 Anschliessen eines Mobilgeräts 17

Anschließen per Bluetooth ____ 17

Samsung Audio Remote App verwenden 20

- Installieren der Samsung Audio Remote App ____ 20

- Starten der Samsung Audio Remote App 20

08 Verwenden der Fernbedienung 21

So verwenden Sie die Fernbedienung ____ 21

Anpassen der Soundbar-Lautstärke mit einer TV-Fernbedienung 24

Verwenden der verborgenen Tasten 25

Ausgabe-Spezifikationen für die unterschiedlichen Sound-Effekt-Modi 25

09 Installieren der Wandhalterung 26

Vorsichtsmaßnahmen für die Installation ____ 26

Komponenten für die Anbringung an der Wand ____ 26

Soundbar von der Wand abnehmen 29

10 Softwareaktualisierung 29

Updateverfahren 30

Wenn UPDATE nicht angezeigt wird ____ 30

11 Fehlerbehebung 31

12 Lizenz 32

13 Bekanntmachung zu Open Source Lizenzen 32

14 Wichtige Hinweise zum Kundendienst 32

15 Spezifikationen und Leitfaden 33

Technische daten 33

01 ÜBERPRÜFEN DER KOMPONENTEN

Soundbar-Hauptgerät Subwoofer Fernbedienung / Batterien

Netzadapter (Hauptgerät)
Stromkabel (Netzadapter)

• Die Stromanschlusskomponenten sind gekennzeichnet (1, 2, 3). Weitere Informationen zu den Stromanschlüssen finden Sie auf Seite 5.
• Siehe Seite 26 zu den Wandhalterungskomponenten.
• Micro-USB-auf-USB-Adapter- und HDMI-Kabel sind separat erhältlich. Wenden Sie sich hierzu an ein Samsung Servicezentrum oder den Kundendienst von Samsung.
  • Das Aussehen des Zubehörs kann etwas von den Abbildungen oben abweichen.

Einlegen der Batterien vor der Verwendung der Fernbedienung (AA-Batterien X 2)

Schieben Sie den Batteriedeckel in Pfeilrichtung, bis er vollständig entfernt ist.

Legen Sie 2 AA-Batterien (1,5V) so ausgerichtet ein, dass ihre Polarität richtig ist. Schieben Sie den Batteriedeckel wieder vollständig zurück.

Vorderseite / rechte Seite der Soundbar

1	AnzeigeZeigt den Status und den aktuellen Modus des Produkts an.
2	+/- (Lautstärke)-TasteStellt die Lautstärke ein.Der Lautstärkepegel wird beim Einstellen auf der vorderen Anzeige der Soundbar angezeigt.
3	(Strom)-TasteSchaltet den Strom ein und aus.
4	(Quelle)-TasteWählt den Quelleneingangsmodus aus.
	Eingangsmodus Anzeige
	Optischer digitaler Eingang D.IN
	ARC (HDMI OUT)-Eingang	D.IN → TV ARC (Automatische Umwandlung)
	AUX-Eingang AUX
	HDMI-Eingang HDMI
	BLUETOOTH-Modus BT
	USB-Modus USB
	Zum Einschalten des Modus „BT PAIRING“ schalten Sie die Quelle auf den Modus „BT“ um und halten Sie dann die taste ➔ (Quelle) länger als 5 Sekunden lang gedrückt.

• Nach dem Anschluss des Netzkabels muss 4 bis 6 Sekunden gewartet werden, bis der Netzschalter bedient werden kann.
• Wenn Sie dieses Gerät einschalten, vergeht eine Verzögerungszeit von 4 bis 5 Sekunden, bevor eine Tonausgabe erfolgt.
• Wenn Sie den Ton nur über den Soundbar hören wollen, müssen Sie die Lautsprecher des Fernsehgeräts im Audio Setup Menü Ihres Fernsehgeräts ausschalten. Weitere Informationen über Ihr Fernsehgerät finden Sie im Benutzerhandbuch, das im Lieferumfang Ihres TVs enthalten war.

Unterseite der Soundbar

1	DIGITAL AUDIO IN (OPTICAL)An den digitalen (optischen) Ausgang eines externen Geräts anschließen.

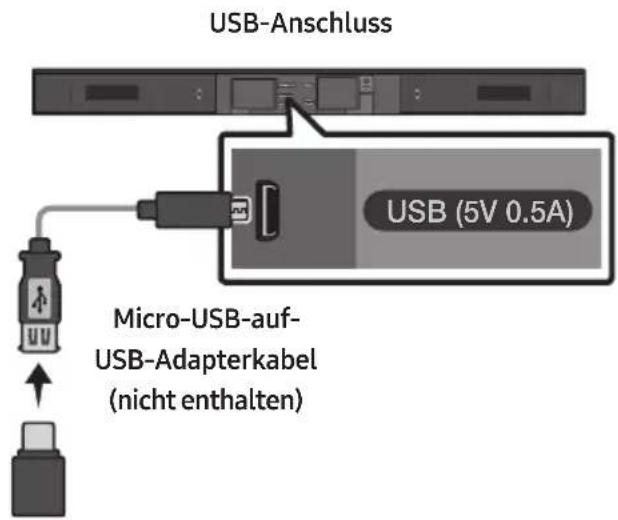

2	USB (5V 0.5A)Hier ein USB-Gerät anschließen, um Musikdateien auf dem USB-Gerät über die Soundbar wiederzugeben.
3	AUX INAn den analogen Ausgang eines externen Geräts anschließen.
4	HDMI INGibt digitale Video- und Audiosignale über ein HDMI-Kabel simultan ein.An den HDMI-Ausgang eines externen Geräts anschließen.
5	HDMI OUT (TV-ARC)An die HDMI (ARC)-Buchse an einem Fernseher anschließen.
6	DC 24V (Stromversorgungseingang)Den Netzadapter anschließen.

• Ziehen Sie, wenn Sie das Stromkabel des AC/DC-Adapters von der Steckdose trennen möchten, am Stecker. Ziehen Sie nicht am Kabel.
• Schließen Sie dieses Gerät oder andere Geräteteile nicht an eine AC-Steckdose an, bis alle Anschlüsse zwischen den Teilen hergestellt sind.

03 ANSCHLIESSEN DER SOUNDBAR

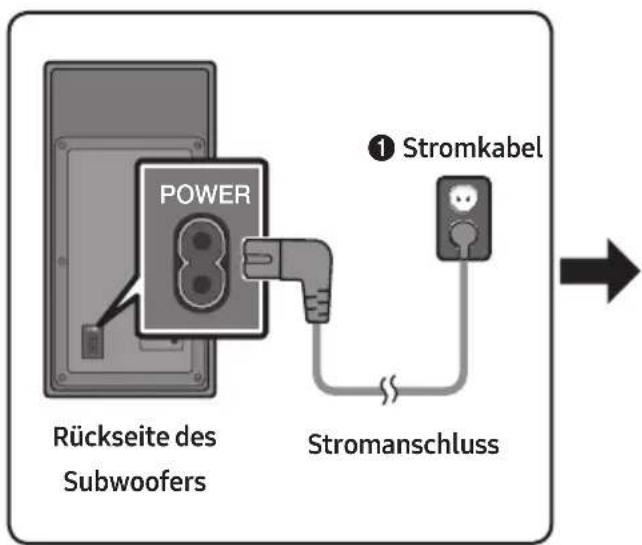

Stromanschluss

Verwenden Sie die Stromkomponenten (1, 2, 3) um die Geräte in der folgenden Reihenfolge an Steckdosen anzuschließen: 1.) Subwoofer → 2.) Soundbar-Hauptgerät.

Siehe die nachfolgenden Abbildungen.

- Weitere Informationen zur benötigten Stromversorgung und zum Stromverbrauch finden Sie auf dem Etikett am Gerät. (Etikett: Unterseite des Soundbar-Hauptgeräts)

- Achten Sie darauf, dass der Netzadapter flach auf einem Tisch oder dem Fußboden liegt. Wenn Sie den Netzadapter in hängender Position mit dem Netzkabeleingang nach oben platzieren, könnten Wasser oder sonstige Fremdstoffe in den Adapter gelangen und zu Fehlfunktionen führen.

Verbinden der Soundbar mit den Subwoofer

Wenn der Subwoofer verbunden ist, können Sie einen vollen Bass-Ton genießen.

Automatische Verbindung zwischen Subwoofer und Soundbar

Wenn Sie den Strom einschalten, nachdem Sie die Stromkabel an die Soundbar und den Subwoofer angeschlossen haben, wird der Subwoofer automatisch mit der Soundbar verbunden.

- Wenn die automatische Kopplung abgeschlossen ist, leuchten die blauen Anzeigeleuchten auf der Rückseite des Subwoofers auf.

LED-Anzeigelichter auf der Rückseite des Subwoofers

LED Status Beschreibung Abhilfe
Blau	Ein	Erfolgreich verbunden (normaler Betrieb)	-
	Blinkend	Verbindung wird wieder hergestellt	Prüfen Sie, ob das Stromkabel richtig am Soundbar-Hauptgerät angeschlossen ist oder warten Sie einige Zeit. (Falls das Blinken andauert, versuchen Sie, den Subwoofer manuell anzuschließen. Weitere Informationen finden Sie auf Seite 7.)
Rot Ein		Standby (bei ausgeschaltetem Soundbar-Hauptgerät)	Prüfen Sie, ob das Stromkabel richtig am Soundbar-Hauptgerät angeschlossen ist.
		Verbindung fehlgeschlagen	Erneut verbinden. Siehe die Anweisungen zur manuellen Verbindung auf Seite 7.
Rot und blau	Blinkend Fehlfunktion		Siehe die Kontaktinformationen für das Samsung Servicezentrum in dem Handbuch.

Manuelles Verbinden des Subwoofers bei Fehlschlagen der automatischen Verbindung

Überprüfen Sie dies, bevor Sie die manuelle Verbindung ausführen

• Überprüfen Sie, ob die Stromkabel der Soundbar und des Subwoofers richtig angeschlossen sind.

• Stellen Sie sicher, dass die Soundbar eingeschaltet ist.

• Halten Sie ID SET auf der Rückseite des Subwoofers mindestens 5 Sekunden lang gedrückt. Die rote Anzeigeleuchte auf der Rückseite des Subwoofers erlischt und die blaue Anzeigeleuchte blinkt.

Rückseite des Subwoofers

1. Schalten Sie die Soundbar aus.
2. Halten Sie die Taste VOL auf der Fernbedienung mindestens 5 Sekunden lang gedrückt, während die Soundbar ausgeschaltet ist (OFF).
3. Für 1,3 Sekunden erscheint nun die Meldung ID SET in der Anzeige der Soundbar und erlischt dann.

1. Wenn die blaue Anzeigeleuchte an dem Subwoofer blinkt, schalten Sie die Stromversorgung der Soundbar durch Drücken der ⏻(Strom)-Taste auf der rechten Seite der Haupteinheit oder der Fernbedienung ein.
2. Wenn die Verbindung erfolgreich hergestellt ist, blinkt die blaue Anzeige auf der Rückseite des Subwoofers nicht mehr, sondern leuchtet ständig.

- Falls der Verbindungsvorgang fehlschlägt, blinkt die blaue Anzeige durchgehend.

Gehen Sie zu Schritt 1 und starten Sie erneut.

HINWEISE

• Schließen Sie das Stromkabel dieses Produkts oder Ihr TV-Gerät nicht an eine Steckdose an, bis alle Anschlüsse zwischen den Teilen hergestellt sind.

• Stellen Sie vor dem Verschieben oder Aufstellen des Produkts sicher, dass das Gerät ausgeschaltet ist und das Stromkabel getrennt.

• Wenn die Haupteinheit ausgeschaltet ist, geht der drahtlose Subwoofer in den Standby-Modus und die STANDBY-LED auf der Rückseite blinkt mehrmals blau und wird dann rot.

• Wenn Sie in der Nähe der Soundbar ein Gerät mit gleicher Frequenz (5,8GHz) verwenden, kann es zu Interferenzen und damit zu Tonunterbrechungen kommen.
• Die maximale Übertragungsentfernung des drahtlosen Signals der Haupteinheit beträgt ca. 10 m, kann jedoch in Abhängigkeit Ihrer Betriebsumgebung unterschiedlich sein. Wenn sich eine Stahlbeton- oder Metallwand zwischen der Haupteinheit und dem drahtlosen Subwoofer befindet, funktioniert die Anlage möglicherweise gar nicht, weil das drahtlose Signal Metall nicht durchdringen kann.

VORSICHTSMASSNAHMEN

• Es sind Antennen für den drahtlosen Empfang in den drahtlosen Subwoofer eingebaut. Halten Sie die Einheiten fern von Wasser und Feuchtigkeit.
• Für eine optimale Wiedergabeleistung stellen Sie sicher, dass der Bereich um den drahtlosen Subwoofer und das Drahtlosempfängermodul (separat erhältlich) frei von Behinderungen ist.

Erweitern Sie das System um echten drahtlosen Surround-Sound, indem Sie das Drahtlose Rücklautsprecherkit (SWA-8500S) von Samsung an Ihre Soundbar anschließen (separat erhältlich). Für weitere Informationen siehe die Anleitung für das Drahtlose Rücklautsprecherkit von Samsung.

04 ANSCHLUSS AN IHR FERNSEHGERÄT

Hören Sie den TV-Ton durch kabelgebundene oder kabellose Verbindungen über Ihre Soundbar.

- Wenn die Soundbar an einen ausgewählten Samsung TV angeschlossen ist, kann die Soundbar über die Fernbedienung des Fernsehers bedient werden.

- Bei der Verwendung eines optischen kabels kann diese Funktion von Bluetooth-fähigen 2017 Samsung Smart TVs unterstützt werden.

- Mit dieser Funktion können Sie auch das TV-Menü verwenden, um das Klangfeld und verschiedene Einstellungen sowie die Lautstärke und die Stummschaltung anzupassen.

Methode 1. Verbindung mit einem Kabel

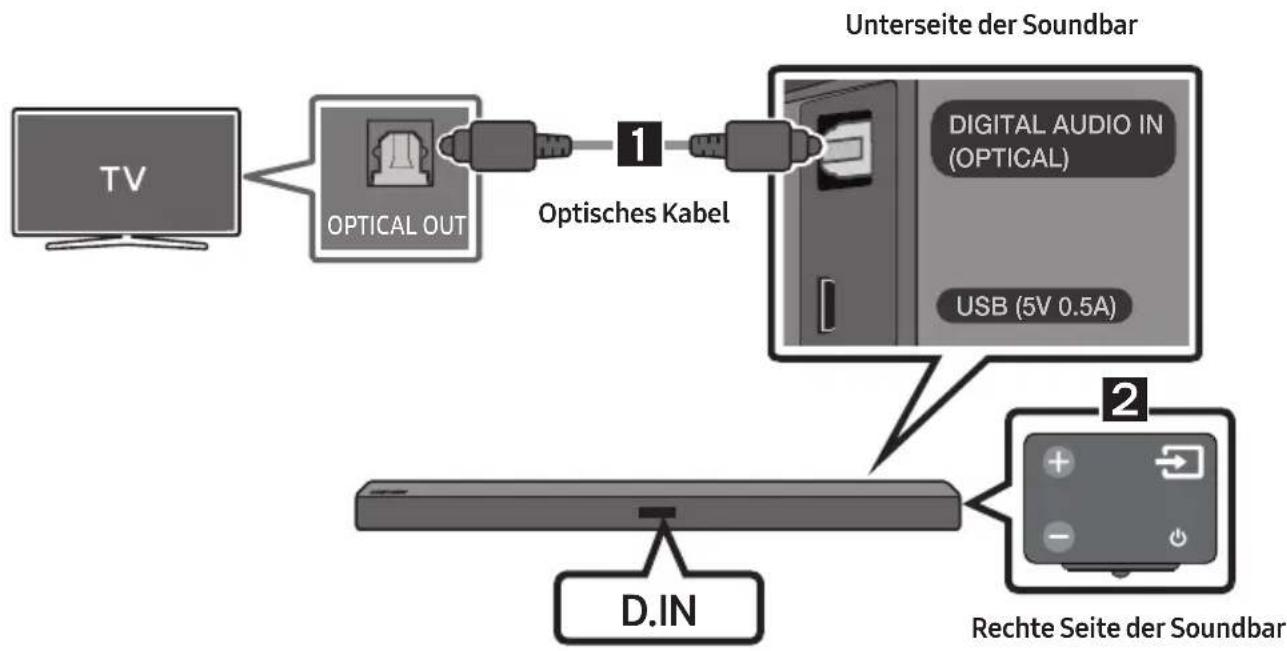

Verbindung mit einem optischen Kabel

1. Verbinden Sie den Anschluss DIGITAL AUDIO IN (OPTICAL) der Soundbar über ein optisches Digitalkabel mit dem Anschluss OPTICAL OUT des Fernsehers.

2. Drücken Sie die Taste (Quelle) auf der rechten Seite oder der Fernbedienung und wählen Sie dann den Modus „D.IN“.

- Wenn die Soundbar an einen Samsung Smart TV angeschlossen ist, der nach 2017 veröffentlicht wurde, wird die Bluetooth POWER-Funktion automatisch eingeschaltet, um die Steuerung der Soundbar mit der TV-Fernbedienung zu ermöglichen. (Siehe Seite 23 zu Einzelheiten über Bluetooth POWER.)

Auto Power Link

Auto Power Link wird automatisch eingeschaltet, wenn der Fernseher eingeschaltet wird.

1. Verbinden Sie die Soundbar über ein optisches Digitalkabel mit einem Fernseher.

2. Drücken Sie die Taste 📄 (Quelle) auf der rechten Seite oder der Fernbedienung und wählen Sie dann den Modus „D.IN“.

3. Halten Sie die Taste Links auf der Fernbedienung 5 Sekunden lang gedrückt, um die Auto Power Link-Funktion zu aktivieren bzw. zu deaktivieren.

- Die Auto Power Link-Funktion ist automatisch auf ON eingestellt. (Um diese Funktion auszuschalten, schalten Sie Auto Power mit der Soundbar aus.)

- Je nach dem angeschlossen Gerät könnte Auto Power Link nicht funktionieren.

- Diese Funktion ist nur im Modus „D.IN“ verfügbar.

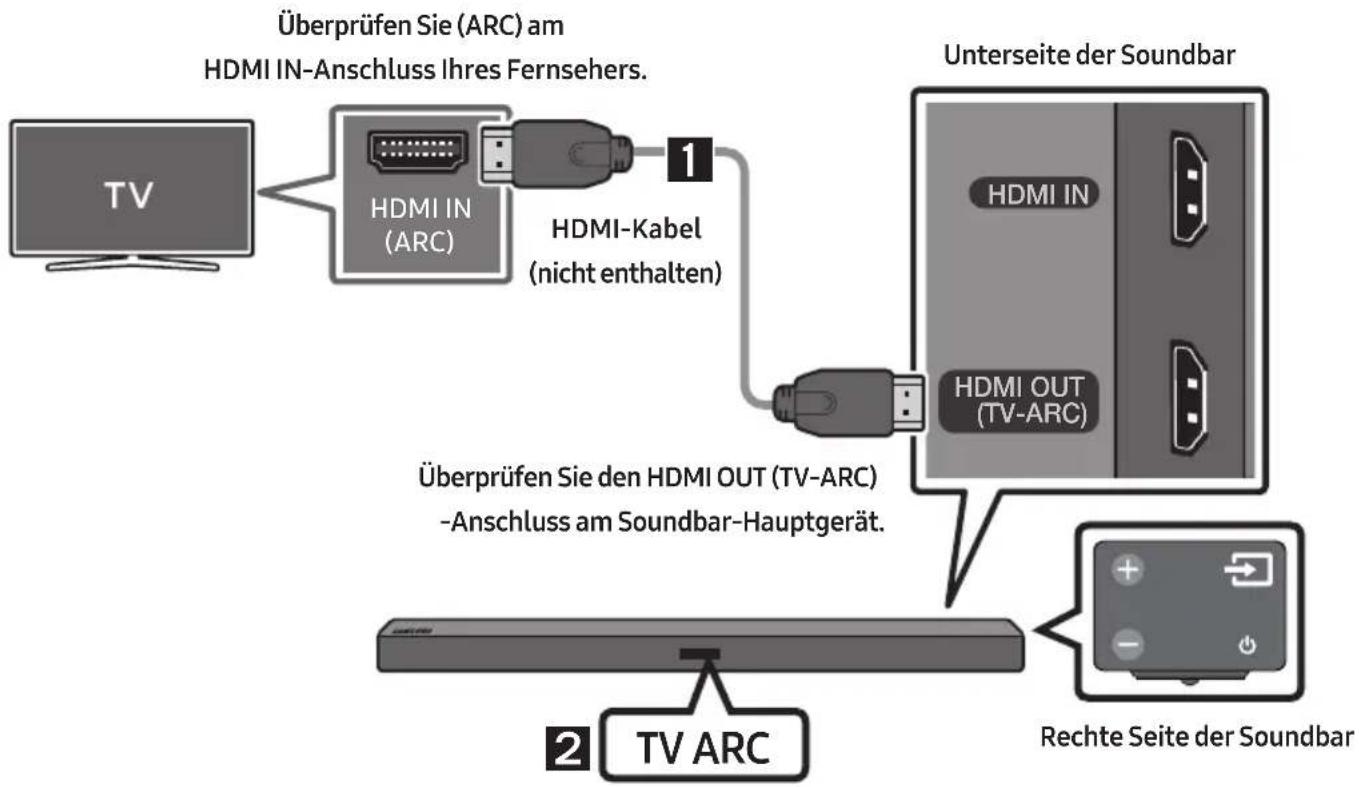

Einen Fernseher über ein HDMI-Kabel verbinden

1. Bei eingeschalteter Soundbar und eingeschaltetem Fernseher das HDMI-Kabel (nicht mitgeliefert) wie in der Abbildung gezeigt anschließen.

2. Das Anzeigefenster des Soundbar-Hauptgeräts zeigt „TV ARC“ an und die Soundbar gibt den TV-Ton wieder.

- Falls der TV-Ton nicht zu hören ist, drücken Sie die 📄 (Quelle)-Taste auf der Fernbedienung oder auf der rechten Seite der Soundbar, um zum Modus „D.IN“ umzuschalten. Der Bildschirm zeigt der Reihe nach „D.IN“ und „TV ARC“ an und der TV-Ton wird wiedergegeben.

• Wenn im Displayfenster des Soundbar-Hauptgeräts „TV ARC“ nicht angezeigt wird, stellen Sie sicher, dass das Kabel an den korrekten Anschluss angeschlossen ist.
• Ändern Sie die Lautstärke der Soundbar mit den Lautstärketasten an der TV-Fernbedienung.

HINWEISE

• HDMI ist eine Schnittstelle, die die digitale Übertragung von Video- und Audiodaten mit einem einzigen Anschluss ermöglicht.
• Wenn das TV-Gerät über einen ARC-Anschluss verfügt, verbinden Sie das HDMI-Kabel mit dem HDMI-IN-(ARC)-Anschluss.
• Wir empfehlen, falls möglich, die Verwendung eines kernlosen HDMI-Kabels. Wenn Sie ein HDMI-Kabel mit Kern verwenden, sollte der Kabeldurchmesser weniger als 14 mm betragen.
• Anynet+ muss eingeschaltet sein.
• Diese Funktion ist nicht verfügbar, wenn das HDMI-Kabel ARC nicht unterstützt.

Methode 2. Drahtlose Verbindung

Verbindung eines Fernsehers per Bluetooth

Wenn ein Fernseher über Bluetooth verbunden wird, können Sie einen Stereoton ohne lästige Kabel hören.

- Es kann nur ein Fernseher gleichzeitig verbunden werden.

Die erste Verbindung

1. Drücken Sie die Taste 📄 (Quelle) auf der rechten Seite oder der Fernbedienung und wählen Sie dann den Modus „BT“.
2. Ändern Sie „BT“ zu „BT PAIRING“.

- Falls „BT READY“ angezeigt wird, halten Sie die Taste ➞ (Quelle) auf der rechten Seite der Soundbar oder auf der Fernbedienung für länger als 5 Sekunden gedrückt, um „BT PAIRING“ anzuzeigen.

1. Wählen Sie den Bluetooth-Modus an dem Fernseher aus. (Weitere Informationen finden Sie im Handbuch des Fernsehers.)

2. Wählen Sie „[AV] Samsung Soundbar Mxxx M-Series“ aus der Liste auf dem Bildschirm des Fernseher aus.

Eine verfügbare Soundbar wird durch „Need Pairing“ oder „Paired“ auf der Bluetooth-Geräteliste des Fernsehers angezeigt. Zum Verbinden der Soundbar wählen Sie die Meldung und stellen Sie eine Verbindung her.

- Wenn der Fernseher verbunden ist, erscheint [Name des Fernsehers]“ → „BT“ auf der vorderen Anzeige des Fernsehers.

1. Sie können den TV-Ton jetzt aus der Soundbar hören.

Falls das Gerät nicht verbunden werden kann

• Falls die Auflistung der zuvor verbundenen Soundbar (z. B. „[AV] Samsung Soundbar Mxxx M-Series“) in der Liste erscheint, löschen Sie sie.
• Halten Sie im Modus „BT“ die Taste ➞ (Quelle) länger als 5 Sekunden auf der rechten Seite der Soundbar oder auf der Fernbedienung gedrückt, um zum Modus „BT PAIRING“ umzuschalten. Wählen Sie dann „[AV] Samsung Soundbar Mxxx M-Series“ aus der Suchliste des Fernsehers aus.

Welchen Status haben BT READY und BT PAIRING?

• BT READY : In diesem Modus können Sie nach zuvor verbundenen Fernsehern suchen oder eine Verbindung der Soundbar über ein zuvor verbundenes Mobilgerät herstellen.
• BT PAIRING : In diesem Modus können Sie eine Verbindung mit einem neuen Gerät herstellen. (Halten Sie im Modus „BT“ die Taste 📄 (Quelle) länger als 5 Sekunden auf der rechten Seite der Soundbar oder auf der Fernbedienung gedrückt.)

HINWEISE

• Falls sie beim Verbinden mit einem Bluetooth-Gerät nach einem PIN-Code gefragt werden, geben Sie <0000> ein.
• Im Bluetooth-Verbindungsmodus geht die Bluetooth-Verbindung verloren, wenn der Abstand zwischen der Soundbar und dem Bluetooth-Gerät 10 m überschreitet.
  • Die Soundbar schaltet sich nach 5 Minuten im Bereitschaftszustand automatisch aus.
• Die Soundbar könnte unter den folgenden Umständen die Bluetooth-Suche oder -Verbindung eventuell nicht korrekt ausführen:

- Wenn die Soundbar von einem starken elektrischen Feld umgeben ist.

- Falls mehrere Bluetooth-Geräte gleichzeitig mit der Soundbar gekoppelt werden.

- Wenn das Bluetooth-Gerät ausgeschaltet ist, sich nicht an der richtigen Stelle befindet oder nicht funktioniert.

- Elektronische Geräte können Funkstörungen verursachen. Elektromagnetische Wellen erzeugende Geräte müssen vom Soundbar-Hauptgerät ferngehalten werden - z. B. Mikrowellen, WLAN-Geräte etc.

Trennen der Soundbar vom Fernseher

Drücken Sie die Taste → (Quelle) auf der rechten Seite oder der Fernbedienung und schalten Sie zu einem beliebigen Modus außer „BT“ um.

• Das Trennen dauert einige Zeit, da der Fernseher ein Antwortsignal von der Soundbar empfangen muss. (Die benötigte Zeit kann je nach Fernsehermodell unterschiedlich sein.)
• Zum Abbrechen der automatischen Bluetooth-Verbindung zwischen der Soundbar und dem Fernseher drücken Sie die ▶II (Wiedergabe/Pause) -Taste auf der Fernbedienung 5 Sekunden lang im „BT READY“-Status. (Schalten Sie um zwischen Aktiviert → Deaktiviert)

05 VERBINDUNG MIT EINEM EXTERNEN GERAT HERSTELLEN

Über ein kabelgebundenes oder kabelloses Netzwerk mit einem externen Gerät verbinden, um den Ton des externen Geräts über die Soundbar wiederzugeben.

Verbindung mit einem optischen oder analogen Audio (AUX)-Kabel

BD / DVD-Player / Set-Top-Box /

Spielkonsole

Rechte Seite der Soundbar

1 Optisches Kabel

① Verbinden Sie den Anschluss DIGITAL AUDIO IN (OPTICAL) am Hauptgerät über ein optisches Digitalkabel mit dem Anschluss OPTICAL OUT des Quellgeräts.
② Wählen Sie den Modus „D.IN“ durch Drücken der Taste ➞ (Quelle) auf der rechten Seite oder der Fernbedienung.

2 Audio (AUX)-Kabel

① Verbinden Sie den Anschluss AUX IN (Audio) am Hauptgerät über ein Audiokabel mit dem Anschluss AUDIO OUT des Quellgeräts.
② Wählen Sie den Modus „AUX“ durch Drücken der Taste ➞ (Quelle) auf der rechten Seite oder der Fernbedienung.

Über ein HDMI-Kabel verbinden

1. Verbinden Sie den Anschluss HDMI IN auf der Rückseite des Geräts über ein HDMI-Kabel (nicht enthalten) mit dem Anschluss HDMI OUT Ihres Digitalgeräts.
2. Verbinden Sie den Anschluss HDMI OUT (TV-ARC) auf der Rückseite des Geräts über ein HDMI-Kabel (nicht enthalten) mit dem Anschluss HDMI IN Ihres Fernsehers.
3. Drücken Sie die Taste 📄 (Quelle) auf der rechten Seite oder der Fernbedienung und wählen Sie dann den Modus „HDMI“.
4. Der Modus „HDMI“ wird auf dem Anzeigefeld der Soundbar angezeigt und der Ton wird wiedergegeben.

06 ANSCHLIESSEN EINES USB

Sie können Musikdateien, die sich auf Speichergeräten befinden, über die Soundbar wiedergeben.

1. Verbinden Sie ein Micro-USB-auf-USB-Adapterkabel mit einem Micro-USB-2.0-Stecker (Typ B) an einem Ende und einer Standard-USB-2.0-Buchse (Typ A) am anderen Ende mit dem Micro-USB-Anschluss Ihrer Soundbar.

- Das Micro-USB-auf-USB-Adapterkabel ist separat erhältlich. Wenden Sie sich hierzu an ein Samsung Servicezentrum oder den Kundendienst von Samsung.

1. Verbinden Sie das USB-Gerät mit der Buchse des Adapterkabels.

2. Drücken Sie die Taste ☐ (Quelle) auf der rechten Seite oder der Fernbedienung und wählen Sie dann „USB“.

3. Auf dem Anzeigebildschirm wird „USB“ angezeigt.

4. Musikdateien vom Speichergerät über die Soundbar wiedergeben.

- Die Soundbar wird automatisch ausgeschaltet (Automatische Abschaltung), wenn länger als 5 Minuten kein USB-Gerät angeschlossen wurde.

Verlängerung Codec Samplingrate Bitrate
*.mp3 MPEG 1 Layer2 16KHz ~ 48KHz 80 ~ 320kbps
		MPEG 1 Layer3 16KHz ~ 48KHz 80 ~ 320kbps
		MPEG 2 Layer3 16KHz ~ 48KHz 80 ~ 320kbps
		MPEG 2.5 Layer3 16KHz ~ 48KHz 80 ~ 320kbps
*.wma Wave_Format_MSAudio1 16KHz ~ 48KHz 56 ~ 128kbps
		Wave_Format_MSAudio2 16KHz ~ 48KHz 56 ~ 128kbps
*.aac	AAC	16KHz ~ 96KHz	48 ~ 320kbps
	A AC-LC	16KHz ~ 96KHz	128 ~ 192kbps5.1-Kanal 320kbps
	HE-AAC	24KHz ~ 96KHz	48 ~ 64kbps5.1-Kanal 160kbps
*.wav	-	16KHz ~ 48KHz	Bis zu 3000kbps
*.ogg	OGG 1.1.0	16KHz ~ 48KHz	50 ~ 500kbps
*.flac	FLAC 1.1.0, FLAC 1.2.1	16KHz ~ 96KHz	Bis zu 3000kbps

- Sind zu viele Ordner und Dateien auf dem USB-Gerät gespeichert, kann es einige Zeit dauern, bis die Soundbar auf die Dateien zugreifen und abspielen kann.

07 ANSCHLIESSEN EINES MOBILGERÄTS

Anschließen per Bluetooth

Wenn ein Mobilgerät über Bluetooth verbunden wird, können Sie einen Stereoton ohne lästige Kabel hören.

- Sie können nicht mehr als ein Bluetooth-Gerät gleichzeitig verbinden.

Die erste Verbindung

1. Drücken Sie die Taste ➞ (Quelle) auf der rechten Seite oder der Fernbedienung und wählen Sie dann „BT“.
2. Ändern Sie „BT“ zu „BT PAIRING“.

- Falls „BT READY“ angezeigt wird, halten Sie die Taste → (Quelle) auf der rechten Seite der Soundbar oder auf der Fernbedienung für länger als 5 Sekunden gedrückt, um „BT PAIRING“ anzuzeigen.

1. Wählen Sie „[AV] Samsung Soundbar Mxxx M-Series“ aus der Liste aus.

- Wenn eine Soundbar mit dem Bluetooth-Gerät verbunden ist, wird [Bluetooth-Gerätename] → „BT“ in der vorderen Anzeige angezeigt.

1. Geben Sie Musikdateien auf dem über Bluetooth verbundenen Gerät über die Soundbar aus.

Falls das Gerät nicht verbunden werden kann

• Falls die Auflistung der zuvor verbundenen Soundbar (z. B. „[AV] Samsung Soundbar Mxxx M-Series“) in der Liste erscheint, löschen Sie sie.
• Halten Sie im Modus „BT“ die Taste ➞ (Quelle) länger als 5 Sekunden auf der rechten Seite der Soundbar oder auf der Fernbedienung gedrückt, um zum Modus „BT PAIRING“ umzuschalten. Wählen Sie dann „[AV] Samsung Soundbar Mxxx M-Series“ aus der Suchliste des Bluetooth-Geräts aus.

Welchen Status haben BT READY und BT PAIRING?

• BT READY : In diesem Modus können Sie nach zuvor verbundenen Fernsehern suchen oder eine Verbindung der Soundbar über ein zuvor verbundenes Mobilgerät herstellen.
• BT PAIRING : In diesem Modus können Sie eine Verbindung mit einem neuen Gerät herstellen. (Halten Sie im Modus „BT“ die Taste 📄 (Quelle) länger als 5 Sekunden auf der rechten Seite der Soundbar oder auf der Fernbedienung gedrückt.)

HINWEISE

• Falls sie beim Verbinden mit einem Bluetooth-Gerät nach einem PIN-Code gefragt werden, geben Sie <0000> ein.
• Im Bluetooth-Verbindungsmodus geht die Bluetooth-Verbindung verloren, wenn der Abstand zwischen der Soundbar und dem Bluetooth-Gerät 10 m überschreitet.
  • Die Soundbar schaltet sich nach 5 Minuten im Bereitschaftszustand automatisch aus.
• Die Soundbar könnte unter den folgenden Umständen die Bluetooth-Suche oder -Verbindung eventuell nicht korrekt ausführen:

- Wenn die Soundbar von einem starken elektrischen Feld umgeben ist.

- Falls mehrere Bluetooth-Geräte gleichzeitig mit der Soundbar gekoppelt werden.

- Wenn das Bluetooth-Gerät ausgeschaltet ist, sich nicht an der richtigen Stelle befindet oder nicht funktioniert.

- Elektronische Geräte können Funkstörungen verursachen. Elektromagnetische Wellen erzeugende Geräte müssen vom Soundbar-Hauptgerät ferngehalten werden - z. B. Mikrowellen, WLAN-Geräte etc.

- Der Soundbar unterstützt SBC data (44,1kHz, 48kHz).

- Nur an ein Bluetooth-Gerät anschließen, das die A2DP (AV) Funktion unterstützt.

- Es kann keine Verbindungen zwischen dem Soundbar und Bluetooth-Geräten hergestellt werden, die nur die HF (Freisprech) Funktion unterstützen.

- Nachdem Sie eine Verbindung zwischen der Soundbar und einem Bluetooth-Gerät hergestellt haben, wird durch Auswahl von „[AV] Samsung Soundbar Mxxx M-Series“ aus der Liste der gefundenen Geräte die Soundbar automatisch in den „BT“-Modus umgeschaltet.

– Ist nur verfügbar, wenn der Soundbar in der Liste der verbundenen Geräte des Bluetooth-Geräts aufgelistet ist. (Es muss zuvor mindestens einmal eine Verbindung zwischen dem Soundbar und dem Bluetooth-Gerät hergestellt worden sein.)

- Der Soundbar erscheint nur in der Liste der vom Bluetooth-Gerät gefundenen Geräte, wenn der Soundbar „BT READY“ anzeigt.

- Während der Verwendung der Bluetooth-Funktion kann die Soundbar nicht mit einem anderen Bluetooth-Gerät gekoppelt werden.

Bluetooth POWER ein (Bluetooth POWER)

Wenn die Funktion das Gerät über Bluetooth einzuschalten aktiviert und der Soundbar ausgeschaltet ist und ein Bluetooth-Gerät, mit dem bereits zuvor eine Verbindung mit dem Soundbar hergestellt wurde, versucht, eine Verbindung mit dem Soundbar herzustellen, schaltet sich der Soundbar automatisch ein.

1. Bei eingeschalteter Soundbar die Bluetooth POWER Taste auf der Fernbedienung drücken.

2. Auf dem Display der Soundbar erscheint „ON-BLUETOOTH POWER“.

3. Bei eingeschalteter Soundbar die Bluetooth POWER Taste auf der Fernbedienung drücken.

4. Auf dem Display der Soundbar erscheint „ON-BLUETOOTH POWER“.

Das Bluetooth-Gerät von der Soundbar trennen

Sie können die Verbindung zwischen dem Bluetooth-Gerät und Soundbar trennen. Die Anleitung hierzu finden Sie in der Bedienungsanleitung des Bluetooth-Geräts.

• Verbindung zum Soundbar wird getrennt.
• Wenn die Soundbar von dem Bluetooth-Gerät getrennt ist, zeigt die Soundbar „BT DISCONNECTED“ auf der vorderen Anzeige an.

Trennen der Soundbar vom Bluetooth-Gerät

Drücken Sie die Taste → (Quelle) auf der rechten Seite oder der Fernbedienung und schalten Sie dann zu einem beliebigen Modus außer „BT“ um.

• Das Trennen dauert einige Zeit, da das Bluetooth-Gerät ein Antwortsignal von der Soundbar empfangen muss. (Die Zeit zum Trennen kann je nach Bluetooth-Gerät unterschiedlich sein)
• Wenn die Soundbar von dem Bluetooth-Gerät getrennt ist, zeigt die Soundbar „BT DISCONNECTED“ auf der vorderen Anzeige an.

HINWEISE

• Bei einer Bluetooth Verbindung geht die Bluetooth Verbindung verloren, wenn der Abstand zwischen dem Soundbar und dem Bluetooth Gerät 10 m überschreitet.
• Wenn sich der Soundbar für mehr als 5 Minuten im Bereitschaftszustand befindet, schaltet er sich automatisch aus.

Mehr über Bluetooth

Bluetooth ist eine neue Technologie, mit der es möglich ist, Bluetooth-fähige Geräte über eine kurze Funkverbindung miteinander zu verbinden.

- Ein Bluetooth Gerät kann Störungen erzeugen oder falsch funktionieren, wenn:

• Das Empfangs-/Sendesystem eines Bluetooth-Geräts oder der Haupteinheit mit einem Körperteil berührt wird.
  – Die Funkübertragung durch Wände, Ecken oder Bürotrennwände behindert wird.

• Interferenzen mit Geräten auftreten, welche dasselbe Frequenzband verwenden, wie medizinische Geräte, Mikrowellenherde oder Funknetzwerke.

• Wenn Sie Soundbar über das Bluetooth Gerät betreiben möchten, stellen Sie sicher, dass der Abstand kurz gehalten wird.

• Mit zunehmender Entfernung zwischen Soundbar und Bluetooth-Gerät nimmt die Qualität der Bluetooth-Verbindung ab. Wenn die Distanz den Bluetooth-Betriebsbereich übersteigt, geht die Verbindung verloren.
• In Gebieten mit geringer Empfangssensibilität ist die Funktion der Bluetooth-Verbindung möglicherweise eingeschränkt.
• Die Bluetooth-Verbindung funktioniert nur mit Geräten in unmittelbarer Nähe. Die Verbindung wird automatisch unterbrochen, wenn dieser Radius überschritten wird. Selbst innerhalb dieses Radius kann die Klangqualität durch Hindernisse wie Mauern oder Türen beeinträchtigt werden.
• Dieses Drahtlosgerät kann während des Betriebs elektrische Störungen verursachen.

Samsung Audio Remote App verwenden

Installieren der Samsung Audio Remote App

Um die Soundbar mit Ihrem Smartphone oder Tablet sowie der Samsung Audio Remote App zu steuern, laden Sie die App aus dem Google Play Store herunter.

Im Play Store suchen nach : Samsung Audio Remote

Starten der Samsung Audio Remote App

Tippen Sie zum Starten und Verwenden der Samsung Audio Remote App auf dem Smartphone oder Tablet auf das Audio Remote-Symbol und folgen Sie der Bildschirmanleitung.

- Die Samsung Audio Remote App ist nur kompatibel mit Android-Mobiltelefonen und Mobilgeräten mit Android OS 3.0 oder höher.

08 VERWENDEN DER FERNBEDIENUNG

So verwenden Sie die Fernbedienung

1	Strom	Schaltet die Soundbar ein und aus.
2	Klangsteuerung	Sie können unter TREBLE, BASS, oder AUDIO SYNC auswählen. • Um die Lautstärke der Höhen oder des Basses zu regeln, wählen Sie in den Sound-Einstellungen TREBLE oder BASS. Passen Sie dann die Lautstärke mithilfe der Tasten Oben/Unten zwischen -6~+6 an. • Halten Sie die (Klangsteuerung) Taste für ungefähr 5 Sekunden gedrückt, um den Klang für jedes Frequenzband einzustellen. 150Hz, 300Hz, 600Hz, 1,2KHz, 2,5KHz, 5KHz und 10KHz sind wählbar (Links/Rechts) und können jeweils auf eine Einstellung zwischen -6 ~ +6 (Oben/Unten) eingestellt werden. • Wenn Video und Audio zwischen dem Fernseher und der Soundbar nicht synchron ist, wählen Sie in den Soundeinstellungen AUDIO SYNC aus und legen dann mithilfe der Tasten Oben/ Unten eine Audioverzögerung zwischen 0 und 300 Millisekunden fest. (Außer „USB“-Modus) • Audio Sync wird nur bei einigen Funktionen unterstützt.
3	Surround Surround	Die Surroundton-Funktion verleiht dem Ton Tiefe und Raumgefühl. Bei jedem Drücken dieser Taste wird zwischen ON und OFF gewechselt. • ON: Ton über alle Lautsprecher ausgeben. • OFF: Sie können den Ton des Kanals der Originalquelle aus mehreren Lautsprechern hören.
4	SOUND MODE	Sie können den gewünschten Toneffekt durch Wahl vonSTANDARD,MUSIC,CLEAR VOICE,SPORTS,oderMOVIEauswählen.Wenn Sie den Originalton hören möchten,wählen Sie den Modus„STANDARD”.DRC (Dynamic Range Control)DRC-Funktion (Dynamic Range Control) auf Dolby Digital-Tracks anwenden. Wenn Sie dieSOUND MODE-Taste im Standby-Modus gedrückt halten, wird DRC (Dynamic Range Control) ein- oder ausgeschaltet. Bei aktiviertem DRC wird lauter Ton reduziert.(Der Ton könnte verzerrt werden.)
5	Quelle	Drücken Sie dies, um eine an die Soundbar angeschlossene Quelle auszuwählen.Modus BT PAIRINGZum Einschalten des „BT PAIRING“-Modus im „BT“-Modus halten Sie die taste→(Quelle) länger als 5 Sekunden lang gedrückt. Siehe Seite 17 für Einzelheiten.Auto Power Down-FunktionIn folgenden Situationen wird das Gerät automatisch ausgeschaltet.- ModusD.IN/HDMI/BT/USB:Wenn seit mehr als 5 Minuten kein Audiosignal empfangen wurde.- ModusAUX:- Wenn das Audio-(AUX)-Kabel seit 5 Minuten getrennt ist.- Wenn bei angeschlossenem Audio-(AUX)-Kabel 8 Stunden lang keine TASTE betätigt wird. (Die Auto Power Down-Funktion kann nur in diesem Fall ausgeschaltet werden.)- Um die Auto Power Down-Funktion während des „AUX“-Modus auszuschalten, drücken und halten Sie die►II-Taste für 5 Sekunden gedrückt.„ON-AUTO POWER DOWN“/„OFF-AUTO POWER DOWN“ wird auf dem Bildschirm angezeigt.
6	Wiedergabe /Pause	Drücken Sie die►II-Taste, um eine Musikdatei vorübergehend anzuhalten.Wenn Sie die Taste erneut drücken, wird die Musikdatei wiedergegeben
7	Oben/Unten/Links/Rechts	Drücken Sie die angegebenen Bereiche zum Auswählen von Oben/Unten/Links/Rechts.Drücken Sie Oben/Unten/Links/Rechts auf der Taste zum Auswählen oder Einstellen von Funktionen.WiederholenZum Verwenden der Wiederholungsfunktion im „USB“-Modus drücken Sie die Oben-Taste.Musiktitel überspringenDrücken Sie die Taste Rechts, um die nächste Musikdatei auszuwählen. Drücken Sie die Taste Links, um die vorherige Musikdatei auszuwählen.Anynet+ / Auto Power LinkSie können Anynet+ und Auto Power Link ein- oder ausschalten.Anynet+ und Auto Power Link werden jeweils durch die Taste Rechts und Links geregelt.- Anynet+: Wenn die Soundbar über ein HDMI-Kabel an einen Samsung Fernseher angeschlossen ist, können Sie die Soundbar mit einer Samsung TV-Fernbedienung steuern. Halten Sie die Taste Rechts 5 Sekunden lang gedrückt, um Anynet+ ON- und OFF.- Auto Power Link: Falls die Soundbar durch ein digitales optisches Kabel an Ihren Fernseher angeschlossen ist, kann die Soundbar automatisch eingeschaltet werden, wenn Sie Ihren Fernseher einschalten. Halten Sie die Taste Links 5 Sekunden lang gedrückt, um Auto Power Link auf ON und OFF zu stellen.- Die Funktionen Anynet+ / Auto Power Link sind automatisch auf ON eingestellt.
8	BluetoothPOWERBluetooth	Drücken, um die Bluetooth POWER-oder die Lautstärkebeschränkungsfunktion zu aktivieren und zu deaktivieren.Bluetooth POWER-Funktion:Wenn sich die Soundbar im Standby-Modus befindet und die Bluetooth POWER-Funktion auf Ein steht, wird die Soundbar automatisch eingeschaltet und verbindet sich per Bluetooth mit dem Gerät, wenn Sie ein zuvor verbundenes Bluetooth-Gerät einschalten.- Wenn die Bluetooth POWER-Funktion aktiviert ist, wird in der Anzeige der Soundbar „ON-BLUETOOTH POWER“ angezeigt. Um die Bluetooth POWER-Funktion zu deaktivieren, die Bluetooth POWER-Taste einmal drücken. Dann „OFF-BLUETOOTH POWER“ in der Front-Anzeige angezeigt.- Wenn der „D.IN“-Modus eingeschaltet ist und die Soundbar an einen Samsung Smart TV angeschlossen ist, der nach 2017 veröffentlicht wurde, kann die Soundbar mit der TV-Fernbedienung gesteuert werden. In diesem Modus können Sie Bluetooth POWER nicht ausschalten.Lautstärkebeschränkungsfunktion:Weil Hörschäden entstehen können, wenn bei zu hoher Lautstärke eingeschaltet ist, wird die Lautstärke auf 20 angepasst, wenn die eingestellte Lautstärke höher als 20 ist.- Der Standardwert für die Lautstärkebeschränkung ist deaktiviert.Die eingestellte Lautstärke wird beibehalten, auch im ausgeschalteten Zustand.- Um die Einstellung zu ändern, den Bluetooth POWER-Knopf 5 Sekunden lang drücken. Wenn die Lautstärkebeschränkung deaktiviert ist, wird „V FREE“ in der Frontanzeige angezeigt und wenn die Funktion aktiviert ist, wird „V LOCK“ angezeigt.

9	WOOFER
		Drücken Sie die Taste nach oben oder unten, um die Lautstärke des Subwoofers auf -12 oder auf -6 bis +6 einzustellen.Durch Drücken der Taste wird die Subwoofer-Lautstärke auf die Stufe 0 zurückgesetzt.
10	VOL
		Drücken Sie die Taste nach oben oder unten, um die Lautstärke einzustellen.•StummschaltungDrücken Sie die Taste VOL, um den Ton stumm zu schalten. Drücken Sie sie erneut, um den Ton wieder einzuschalten.

Anpassen der Soundbar-Lautstärke mit einer TV-Fernbedienung

Verwenden Sie das Menü des Fernsehers, um den Lautsprecher des Fernsehers auf externe Lautsprecher einzustellen. (Weitere Informationen finden Sie im Benutzerhandbuch des Fernsehers.)

- Nach der Installation der Soundbar können Sie die Lautstärke der Soundbar mit der IR-Fernbedienung anpassen, die mit dem Samsung Fernseher mitgeliefert wurde.

(Falls Sie diese Funktion nicht verwenden wollen, wenn die Soundbar eingeschaltet ist, halten Sie die Surround-Taste für 5 Sekunden gedrückt. In der Anzeige der Soundbar wird „OFF-TV REMOTE“ angezeigt und die Funktion wird ausgeschaltet.)

Um die Lautstärke nur mit der Samsung TV-Fernbedienung anzupassen, halten Sei die Surround-Taste länger als 5 Sekunden gedrückt, bis „SAMSUNG-TV REMOTE“ in der Anzeige der Soundbar erscheint.

- Jedes Mal, wenn die Surround-Taste für 5 Sekunden gedrückt gehalten wird, wird der Modus in der folgenden Reihenfolge umgeschaltet: „SAMSUNG-TV REMOTE“ (Standardmodus) → „OFF-TV REMOTE“ → „ALL-TV REMOTE“.

- Um die Lautstärke der Soundbar mit der Fernbedienung des Fernsehers eines Drittherstellers anzupassen, schalten Sie die Soundbar ein, halten Sie die Surround-Taste für 5 Sekunden gedrückt (in der Anzeige der Soundbar wird „OFF-TV REMOTE“ angezeigt), lassen Sie die Surround-Taste los und halten Sie dann die Surround-Taste erneut länger als 5 Sekunden gedrückt. (In der Anzeige der Soundbar wird „ALL-TV REMOTE“ angezeigt.)

– Diese Funktion ist je nach Fernbedienung eventuell nicht verfügbar.
– Diese Funktion wird von den folgenden Herstellern unterstützt:

VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, GRUNDIG, Hisense, RCA

Verwenden der verborgenen Tasten

Verborgene Taste		Referenzseite
Fernbedienungstaste Funktion
Surround	TV-Fernbedienung Ein/Aus	Seite 24
(Quelle)	BT-Kopplung Seite 17
▶II (Wiedergabe / Pause)	Auto Power Down Ein/Aus (AUX-Modus) Seite 22
	Initialisieren (Standby) Seite 30
VOL ID SET (Standby)	Seite 7
Links	Auto Power Link ON/OFF	Seite 10
Rechts	Anynet+ ON/OFF	Seite 23
(Klangsteuerung)	7-Band EQ Seite 21
SOUND MODE	DRC ON/OFF (Standby)	Seite 22
Bluetooth POWER	Lautstärkebeschränkung Ein/Aus	Seite 23

Ausgabe-Spezifikationen für die unterschiedlichen Sound-Effekt-Modi

Effekt		Eingang	Ausgang
			Außer drahtloses Rücklautsprecherkit	Einschließlich drahtloses Rücklautsprecherkit
Surround	ON	2.0 Kanal	2.1 Kanal	4.1 Kanal
		5.1 Kanal	2.1 Kanal	4.1 Kanal
SOUND MODE	STANDARD	2.0 Kanal	2.1 Kanal	4.1 Kanal
		5.1 Kanal	2.1 Kanal	4.1 Kanal
	MUSIC	2.0 Kanal	2.1 Kanal	4.1 Kanal
		5.1 Kanal	2.1 Kanal	4.1 Kanal
	CLEAR VOICE	2.0 Kanal	2.1 Kanal	4.1 Kanal
		5.1 Kanal	2.1 Kanal	4.1 Kanal
	SPORTS	2.0 Kanal	2.1 Kanal	4.1 Kanal
		5.1 Kanal	2.1 Kanal	4.1 Kanal
	MOVIE	2.0 Kanal	2.1 Kanal	4.1 Kanal
		5.1 Kanal	2.1 Kanal	4.1 Kanal

• Das drahtlose Rücklautsprecherkit von Samsung ist separat erhältlich. Für den Erwerb eines Kits kontaktieren Sie den Händler, bei dem Sie die Soundbar erworben haben.

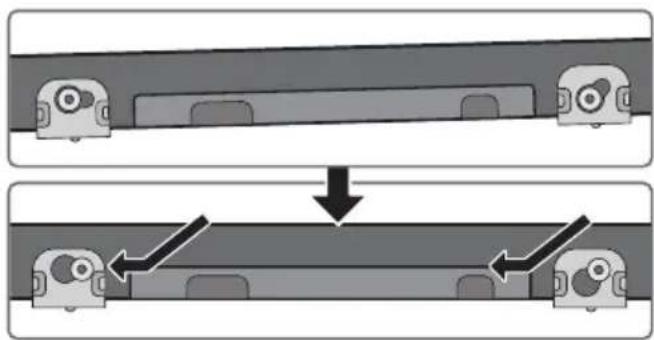

09 INSTALLIEREN DER WANDHALTERUNG

Vorsichtsmaßnahmen für die Installation

• Installieren Sie nur an einer vertikalen Wand.
- Installieren Sie nicht an einem Ort mit hoher Temperatur oder Feuchtigkeit.
- Überprüfen Sie, ob die Wand stark genug ist, um das Gewicht des Produkts zu tragen. Falls nicht, verstärken Sie die Wand oder wählen Sie einen anderen Installationsort.
- Kaufen und verwenden Sie Befestigungsschrauben oder Verankerungen, die für Ihre Wandart geeignet sind (Gipskartonplatte, Eisenplatte, Holz, etc.). Fixieren Sie die Befestigungsschrauben falls möglich mit Wandverankerungen.
- Kaufen Sie Schrauben für die Wandmontage entsprechend der Art und der Dicke der Wand, an der Sie die Soundbar montieren wollen.

– Durchmesser: M5
– Länge: 35 mm oder länger empfohlen.

- Schließen Sie die Kabel vom Gerät an externe Geräte an, bevor sie die Soundbar an der Wand installieren.

- Stellen Sie sicher, dass das Gerät ausgeschaltet und der Netzstecker gezogen ist, bevor Sie es installieren. Andernfalls kann es zu einem elektrischen Schlag kommen.

Komponenten für die Anbringung an der Wand

Montagehilfe für die Wandhalterung

Aufhängungsschraube (2 Stck.)

Schraube (2 Stck.) Wandhalterung L Wandhalterung R

1. Platzieren Sie die Montagehilfe für die

Wandhalterung an der Wand.

• Die Montagehilfe für die Wandhalterung muss waagerecht positioniert sein.
- Falls Ihr Fernseher an der Wand befestigt ist, installieren Sie die Soundbar mindestens 5 cm unterhalb des Fernsehers.

1. Achten Sie darauf, dass sich die Mittellinie der Papierschablone in der Mitte des Fernsehers befindet (wenn Sie die Soundbar unter dem Fernseher montieren). Befestigen Sie die Montagehilfe für die Wandhalterung dann mit Klebeband an der Wand.

- Wenn Sie die Soundbar nicht unter einem Fernseher montieren, stellen Sie sicher, dass sich die Mittellinie in der Mitte des Montagebereichs befindet.

1. Drücken Sie die Spitze eines Stifts oder einen spitzen Bleistift durch die Mitte der B-TYPE-Bilder an beiden Enden der Montagehilfe, um die Löcher für die Aufhängungsschrauben zu markieren. Entfernen Sie dann die Montagehilfe für die Wandhalterung.

1. Bohren Sie mit einem geeigneten Bohrer an jeder Markierung ein Loch in die Wand.

- Wenn die Markierungen nicht den Positionen der Halterungsbolzen entsprechen, achten Sie darauf, geeignete Dübel oder Molly-Dübel in die Löcher einzuführen, bevor Sie die Aufhängungsschrauben einführen. Wenn Sie Dübel oder Molly-Dübel verwenden, achten Sie darauf, dass die gebohrten Löcher für die verwendeten Dübel oder Molly-Dübel groß genug sind.

1. Stecken Sie eine Schraube (nicht enthalten) durch jede Aufhängungsschraube und drehen Sie dann jede Schraube in einem Aufhängungsschraubenloch.

1. Verwenden Sie die beiden Schrauben (M4 x L12) um die Wandhalterung L und R an der Unterseite der Soundbar zu befestigen. Achten Sie für sicheren Halt darauf, dass die Dellen auf der Soundbar in die Hervorhebungen in den Halterungen eingepasst sind.

- Achten Sie beim Zusammenbau darauf, dass sich die Aufhängungsteile der Wandhalterungen hinter der Rückseite der Soundbar befinden.

Rechtes Ende der Soundbar

• Die linke und rechte Halterung haben eine unterschiedliche Form. Achten Sie darauf, sie korrekt zu positionieren.

Wandhalterung R Wandhalterung L

1. Montieren Sie die Soundbar mithilfe der befestigten Wandhalterungen, indem Sie die Wandhalterungen an die Aufhängungsschrauben an der Wand hängen.

- Kippen Sie die Soundbar leicht, um beide Aufhängungsschrauben-Köpfe in die Löcher der Wandhalterung einzuführen. Schieben Sie die Soundbar in Richtung des Pfeils, um sicherzustellen, dass beide Seiten fest montiert sind.

Soundbar von der Wand abnehmen

1. Um die Soundbar von der Wandhalterung zu entfernen, schieben Sie sie in Richtung des Pfeils, neigen Sie sie leicht nach oben und nehmen Sie sie dann wie dargestellt von der Wand ab.

• Stützen Sie sich nicht auf dem installierten Gerät ab und vermeiden Sie Erschütterungen oder das Fallenlassen des Geräts.
• Befestigen Sie das Gerät sicher an der Wand, damit es nicht herunterfällt. Wenn das Gerät herunterfällt, kann es zu Verletzungen oder Schäden am Produkt kommen.
• Wenn das Gerät an einer Wand installiert ist, vergewissern Sie sich bitte, dass die Kinder nicht an einem der Anschlusskabel ziehen, da dies zum Herunterfallen führen kann.
• Für die optimale Leistung der Wandhalterunginstallation installieren Sie das Lautsprechersystem mindestens 5 cm unterhalb des Fernsehers, falls der Fernseher an einer Wand befestigt ist.
• Wenn Sie das Gerät nicht an der Wand installieren, installieren Sie es zu Ihrer eigenen Sicherheit auf einer sicheren, flachen Oberfläche, von der es nicht herunterfallen kann.

10 SOFTWAREAKTUALISIERUNG

Samsung kann in Zukunft Aktualisierungen für das Firmwaresystem der Soundbar anbieten.

Wenn eine Aktualisierung angeboten wird, können Sie die Firmware aktualisieren, indem Sie ein USB-Gerät mit der darauf gespeicherten Firmware-Aktualisierung an den USB-Anschluss der Soundbar anschließen.

Weitere Informationen zum Herunterladen der Aktualisierungsdateien finden Sie auf der Samsung Electronics Webseite unter (www.samsung.com → Support). Geben Sie dann das Modell Ihrer Soundbar ein oder wählen Sie es aus, wählen Sie Software & Anwendungen und dann Downloads. Der Name der Option kann variieren.

Updateverfahren

1. Verbinden Sie ein Micro-USB-auf-USB-Adapterkabel mit einem Micro-USB-2.0-Stecker (Typ B) an einem Ende und einer Standard-USB-2.0-Buchse (Typ A) am anderen Ende mit dem Micro-USB-Anschluss Ihrer Soundbar.

- Das Micro-USB-auf-USB-Adapterkabel ist separat erhältlich. Wenden Sie sich hierzu an ein Samsung Servicezentrum oder den Kundendienst von Samsung.

1. Befolgen Sie zum Herunterladen der Produktsoftware die unter beschriebenen Schritte: Gehen Sie auf die Samsung-Website unter (samsung.com) → suchen Sie nach dem Modellnamen - wählen Sie die Option Kundendienst (Änderung der Bezeichnung der Option vorbehalten)

2. Speichern Sie die heruntergeladene Software auf einem USB-Speicher und wählen Sie „Hier extrahieren“, um den Ordner zu entzippen.

3. Schalten Sie die Soundbar aus und schließen Sie den USB-Speicher mit dem Software-Update an den weiblichen Anschluss eines Micro-USB-Adapterkabels an. Verbinden Sie das Kabel mit dem USB-Anschluss an der Soundbar.

4. Schalten Sie die Soundbar ein. Innerhalb von 3 Minuten wird „UPDATE“ angezeigt und der Aktualisierungsprozess beginnt.

5. Wenn das Update abgeschlossen ist, wird die Soundbar ausgeschaltet. Halten Sie die Taste ▶II auf der Fernbedienung 5 Sekunden lang gedrückt. „INIT“ wird auf dem Bildschirm angezeigt und die Soundbar wird ausgeschaltet. Das Update ist abgeschlossen.

- Dieses Produkt verfügt über eine DUAL-BOOT-Funktion. Wenn die Firmware nicht aktualisiert werden kann, können Sie sie erneut aktualisieren.

Wenn UPDATE nicht angezeigt wird

1. Schalten Sie die Soundbar aus, trennen Sie das Speichergerät mit den Update-Dateien und verbinden Sie es anschließend erneut mit dem USB-Anschluss der Soundbar.

2. Ziehen Sie das Stromkabel der Soundbar ab, schließen Sie es erneut an und schalten Sie dann die Soundbar ein.

- Das Aktualisieren der Firmware funktioniert gegebenenfalls nicht richtig, wenn von der Soundbar unterstützte Audiodateien auf dem Speichergerät gespeichert sind.

- Unterbrechen Sie während des Aktualisierungsprozesses nicht die Stromversorgung und entfernen Sie nicht den USB-Speicher. Wenn die Aktualisierung der Firmware abgeschlossen ist, wird das Hauptgerät automatisch ausgeschaltet.

- Wenn die Aktualisierung abgeschlossen ist, wird die Benutzereinrichtung der Soundbar initialisiert. Wir empfehlen Ihnen, Ihre persönlichen Einstellungen schriftlich zu notieren, damit Sie sie nach dem Update leicht wiederherstellen können. Beachten Sie, dass durch die Aktualisierung der Firmware auch die Subwoofer-Verbindung zurückgesetzt wird.

Wenn die Verbindung zum Subwoofer nach dem Update nicht automatisch wiederhergestellt wird, siehe Seite 6. Wenn das Software-Update fehlschlägt, prüfen Sie, ob der USB-Speicher defekt ist.

- Benutzer von Mac OS sollten als USB-Format MS-DOS (FAT) verwenden.

- Abhängig vom Hersteller des Speichergeräts ist eine Aktualisierung über USB gegebenenfalls nicht verfügbar.

11 FEHLERBEHEBUNG

Bevor Sie sich an den Kundendienst wenden, überprüfen Sie bitte die folgenden Punkte.

Das Gerät wird nicht eingeschaltet.

Ist das Stromkabel an die Steckdose angeschlossen?

→Schließen Sie den Netzstecker an die Steckdose an.

Eine Funktion funktioniert nicht, wenn die Taste gedrückt wird.

Gibt es statische Elektrizität in der Luft?

→Trennen Sie den Netzstecker und schließen Sie ihn erneut an.

Im BT-Modus kommt es zu Tonaussetzern.

→ Siehe die Abschnitte zur Bluetooth-Verbindung auf Seite 11 und 17.

Es wird kein Ton wiedergegeben.

Ist die Stummschaltfunktion aktiviert?

→ Drücken Sie die Taste VOL, um die Funktion zu deaktivieren.

Ist die Lautstärke auf das Minimum eingestellt?

→Passen Sie die Lautstärke an.

Die Fernbedienung funktioniert nicht.

Sind die Batterien leer?

→Tauschen Sie sie gegen neue aus.

Ist der Abstand zwischen Fernbedienung und Soundbar-Hauptgerät zu groß?

→ Gehen Sie mit der Fernbedienung näher an das Soundbar-Hauptgerät heran.

Die rote LED am Subwoofer blinkt und der Subwoofer gibt keinen Ton wider.

Dieses Problem kann auftreten, wenn der Subwoofern nicht and das Soundbar-Hauptgerät angeschlossen ist.

→ Versuchen Sie, Ihren Subwoofer erneut anzuschließen. (Weitere Informationen finden Sie auf Seite 6.)

Der Subwoofer dröhnt und vibriert spürbar.

Versuchen Sie, die Vibration Ihres Subwoofers anzupassen.

→ Drücken Sie die Taste WOOFER an Ihrer Fernbedienung nach oben oder unten, um die Lautstärke des Subwoofers anzupassen. (zwischen-12, -6 \~ +6).

12 LIZENZ

DOLBY

AUDIO

Wenn Sie Fragen bezüglich des Themas Open Source haben, wenden Sie sich bitte per E-Mail unter der Adresse an Samsung ([e-mail]).

14 WICHTIGE HINWEISE ZUM KUNDENDIENST

• Die Abbildungen in dieser Anleitung dienen nur als Referenz und können sich vom aktuellen Produkt unterscheiden.
• Es kann eine Gebühr erhoben werden, wenn:
  (a) Ein Techniker auf Ihre Anfrage bestellt wird und am Gerät kein Defekt vorliegt (z. B. weil Sie diese Bedienungsanleitung nicht gelesen haben).
  (b) Sie das Gerät in einer Reparaturwerkstatt abgegeben haben und am Gerät kein Defekt vorliegt (z. B. weil Sie diese Bedienungsanleitung nicht gelesen haben).
• Die Höhe dieser Gebühr wird Ihnen mitgeteilt, bevor irgendwelche Arbeiten durchgeführt werden oder der Hausbesuch erfolgt.

15 SPEZIFIKATIONEN UND LEITFADEN

Technische daten

ALLGEMEIN	USB		5V/0,5A
	Gewicht	Soundbar-Hauptgerät	2,0 kg
		Subwoofer (PS-WM30)	7,2 kg
	Abmessungen(B × H × T)	Soundbar-Hauptgerät	908,5 x 53,5 x 70,5 mm
		Subwoofer (PS-WM30)	200,0 x 392,0 x 378,0 mm
	Betriebstemperatur		+5°C bis +35°C
	Zulässige Luftfeuchtigkeit		10 % ~ 75 %
AMPLIFIER	Nennausgangsleistung	Soundbar-Hauptgerät	40W x 4, 6 ohm
		Subwoofer (PS-WM30)	160W, 3 ohm
Unterstützte Wiedergabeformate(DTS 2.0-Ton wird im DTS-Format wiedergegeben.)			LPCM 2ch, Dolby AudioTM(unterstützt Dolby® Digital),DTS
Ausgangsleistung des Drahtlosgeräts		BT max.Transmitterleistung	100mW bei 2,4GHz –2,4835GHz
		SRD max.Transmitterleistung	25mW bei 5,725GHz –5,825GHz

HINWEISE

• Samsung Electronics Co., Ltd behält sich das Recht auf unangekündigte Änderungen vor.
• Gewicht und Abmessungen können von den Angaben abweichen.
• Weitere Informationen zur benötigten Stromversorgung und zum Stromverbrauch finden Sie auf dem Etikett am Gerät. (Etikett: Unterseite des Soundbar-Hauptgeräts)

Gesamtstromverbrauch im Bereitschaftszustand (W)		2,9W
Bluetooth Anschlussdeaktivierungsmethode		Drücken Sie die „Bluetooth POWER“-Taste auf der Fernbedienung im „BT“ -Modus.

• Samsung Electronics erklärt hiermit, dass dieses Gerät der Richtlinie 2014/53/EU entspricht.
  Der vollständige Text der EU-Konformitätserklärung ist unter folgender Internetadresse abrufbar: http://www.samsung.com geben Sie unter Support > Produktsupport suchen den Modellnamen ein.
  Dieses Gerät kann in allen EU-Ländern betrieben werden.

[Korrekte Entsorgung der Batterien dieses Produkts]

(Gilt für Länder mit Abfalltrennsystemen)

Die Kennzeichnung auf der Batterie bzw. auf der dazugehörigen Dokumentation oder Verpackung gibt an, dass die Batterie zu diesem Produkt nach seiner Lebensdauer nicht zusammen mit dem normalen Haushaltsmüll entsorgt werden darf. Wenn die Batterie mit den chemischen Symbolen Hg, Cd oder Pb gekennzeichnet ist, liegt der Quecksilber-, Cadmium- oder Blei-Gehalt der Batterie über den in der EG-Richtlinie 2006/66 festgelegten Referenzwerten. Wenn Batterien nicht ordnungsgemäß entsorgt werden, können sie der menschlichen Gesundheit bzw. der Umwelt schaden.

Bitte helfen Sie, die natürlichen Ressourcen zu schützen und die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern, indem Sie die Batterien von anderen Abfällen getrennt über Ihr örtliches kostenloses Altbatterie- Rücknahmesystem entsorgen.

Korrekte Entsorgung von Altgeräten (Elektroschrott)

(Gilt für Länder mit Abfalltrennsystemen)

Die Kennzeichnung auf dem Produkt, Zubehörteilen bzw. auf der dazugehörigen Dokumentation gibt an, dass das Produkt und Zubehörteile (z. B. Ladegerät,Kopfhörer, USB-Kabel) nach ihrer Lebensdauer nicht zusammen mit dem normalen Haushaltsmüll entsorgt werden dürfen. Entsorgen Sie dieses Gerät und Zubehörteile bitte getrennt von anderen Abfällen, um der Umwelt bzw. der menschlichen Gesundheit nicht durch unkontrollierte Müllbeseitigung zu schaden. Helfen Sie mit, das Altgerät und Zubehörteile fachgerecht zu entsorgen, um die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern. Private Nutzer wenden sich an den Händler, bei dem das Produkt gekauft wurde, oder kontaktieren die zuständigen Behörden, um in Erfahrung zu bringen, wo Sie das Altgerät bzw. Zubehörteile für eine umweltfreundliche Entsorgung abgeben können.

Gewerbliche Nutzer wenden sich an ihren Lieferanten und gehen nach den Bedingungen des Verkaufsvertrags vor. Dieses Produkt und elektronische Zubehörteile dürfen nicht zusammen mit anderem Gewerbemüll entsorgt werden.

Für Informationen über die Umweltverpflichtungen und produktspezifischen regulatorischen Verpflichtungen von Samsung wie z. B. REACH, WEEE, Batterien, besuchen Sie: http://www.samsung.com/uk/aboutsamsung/samsungelectronics/corporatecitizenship/data_corner.html

OHUTUSTEAVE

HOIATUSED

ELEKTRILÖÖGIOHU VÄHENDAMISEKS ÄRGE EEMALDAGE KAANT (EGA TAGAPANEELI). SEADMES POLE KASUTAJA HOOLDATAVAID OSI. HOOLDAMISEKS PÖÖRDUGE KVALIFITSEERITUD TEENINDUSTÖÖTAJATE POOLE.

1. Valige loendist „[AV] Samsung Soundbar Mxxx M-Series“.

15 SPÉCIFICATIONS ET GUIDE

Spécifications
