Termék típusa	Soundbar
Márka	Samsung
Modell	HW-M450/EN
Méretek (Sz x Ma x Mé)	860 x 60 x 80 mm
Súly	2,5 kg
Teljes teljesítmény	200 W RMS
Csatornák	2.1
Kapcsolódás	Bluetooth, HDMI ARC, USB, optikai bemenet
Fő funkciók	Virtuális térhangzás, film mód, éjszakai mód, sport mód
Tápellátás	100-240 V AC, 50/60 Hz
Áramfogyasztás	30 W
Karbantartás és tisztítás	Tisztítsa puha, száraz ruhával. Ne használjon folyékony vagy súroló hatású tisztítószereket.
Biztonság	Ne tegye ki nedvességnek vagy hőforrásoknak. Tisztítás előtt húzza ki a csatlakozóból.
Alkatrészek és javíthatóság	Alkatrészek elérhetők az ügyfélszolgálaton keresztül. Javíthatósági index: 8,0/10
Általános információk	A soundbar kompatibilis a legtöbb Samsung TV-vel. Vezeték nélküli mélynyomó tartozék.

Gyakran ismételt kérdések - HW-M450/EN SAMSUNG

Hogyan csatlakoztassam a soundbart a TV-hez?

Használjon HDMI ARC (Audio Return Channel) kábelt vagy optikai kábelt. Győződjön meg arról, hogy a TV külső hangkimenetre van állítva.

Használható a soundbar mélynyomó nélkül?

Igen, de a hang kevésbé lesz gazdag mélyhangokban. A vezeték nélküli mélynyomó javítja a hangélményt.

Hogyan aktiváljam a Bluetooth módot?

Nyomja meg a távirányító Source gombját, amíg ki nem választja a BT opciót. Kapcsolja be a Bluetooth-t az eszközén, és válassza a 'Samsung HW-M450' lehetőséget.

Mit tegyek, ha a hang megszakad vagy torz?

Ellenőrizze a csatlakozásokat (HDMI/optikai), csökkentse a hangerőt, és kapcsolja ki a hangeffekteket. Tartsa távol a soundbart az interferenciaforrásoktól.

Hogyan tisztítsam a soundbart?

Használjon puha, száraz ruhát. Soha ne használjon vegyszereket vagy vizet, mert károsíthatják az alkatrészeket.

Irányíthatom a soundbart a Samsung TV-m távirányítójával?

Igen, ha a TV támogatja a HDMI-CEC (Anynet+) funkciót. Aktiválja ezt a funkciót a TV beállításaiban.

Milyen hangmódok állnak rendelkezésre?

A soundbar a következő módokat kínálja: Standard, Film, Zene, Éjszakai és Sport. Váltson a Sound Mode gombbal.

Van alkalmazás a soundbar vezérléséhez?

Igen, használhatja a Samsung Audio Remote alkalmazást (iOS és Android rendszeren elérhető) a beállítások módosításához.

Hogyan lehet visszaállítani a soundbart gyári beállításokra?

Tartsa lenyomva a soundbaron a Volume - gombot 5 másodpercig, amíg az 'INIT' felirat meg nem jelenik. A beállítások visszaállnak a gyári értékekre.

Mit jelent a javíthatósági index?

A javíthatósági index (8/10) a javítás könnyűségét jelzi. Az alkatrészek a Samsung ügyfélszolgálatán keresztül érhetők el.

HASZNÁLATI ÚTMUTATÓ HW-M450/EN SAMSUNG

	FIGYELEMFESZÜLTSÉG ALA TT! NENYISSA K I ABURKOLATOT!
	Ez a jel a készülék belsejében uralkodó magasfeszültségre figyelmeztet.Semmiképpen ne érjen a készülék belsejében található alkatrészekhez.Veszélyes.
	Ez a jel azt jelzi, hogy a terméket olyan fontos információkkal látták el, amelyek az üzemeltetésre és karbantartásra vonatkoznak.
	II. osztályú termék: Ez a szimbólum azt jelzi, hogy nincs szükség biztonsági elektromos földelésre.
	Váltakozó áramú feszültség : Ez a szimbólum azt jelzi, hogy a vele jelölt névleges feszültség váltakozó áramú.
	Egyenáramú feszültség : Ez a szimbólum azt jelzi, hogy a vele jelölt névleges feszültség egyenáramú.
	Vigyázat! Olvassa el a használati utasításokat: Ez a szimbólum arra hívja fel a figyelmet, hogy el kell olvasni a felhasználói kézikönyv biztonságra vonatkozó tudnivalóit.

FIGYELEM
FESZÜLTSÉG ALA TT! NE NYISSA KIA BURKOLATOT!

FIGYELMEZTETÉS

- A tüz és áramütés veszélyének elkerülése érdekében ne tegye ki a készüléket csapadéknak, nedvességnek.

FIGYELEM

• AZ ÁRAMÜTÉS ELKERÜLÉSE ÉRDEKÉBEN A HÁLÓZATI CSATLAKOZÓT TELJESEN TOLJA BE A CSATLAKOZÓALJZATBA.
• Ezt a berendezést mindig váltóáramú aljzathoz csatlakoztassa védővezeték csatlakozással.
• A berendezés hálózatról való leválasztásához, a dugót ki kell húzni a hálózati aljzatból, ezért a hálózati dugónak bármikor használatra készen kell állni.
• Ne tegye ki a készüléket csepegő vagy felcsapódó víznek. Ne helyezzen vízzel teli edényeket, például vázát a készülékre.
• Kapcsolja ki a teljesen a készüléket és húzza ki a konnektorból. Ezért a tápkábel dugójának mindig könnyen elérhetőnek kell lennie.

BIZTONSÁGI ÓVINTÉZKEDÉSEK

1. Ellenőrizze, hogy a háztartásban rendelkezésre álló tápfeszültség megegyezik a készülék hátulján feltüntetettel. Helyezze el a készüléket vízszintesen megfelelő felületre (bútorra), és hagyjon mellette elegendő helyet a szellőzéshez 7\~10 cm. Ne takarja le a szellőzőnyílásokat. Ne helyezze a készléket erősítőre vagy egyéb készülékre, amely melegedhet. A készülék folyamatos használatra készült. A készülék áramtalanításához húzza ki a csatlakozót a konnektorból. Áramtalanítsa a készüléket, ha hosszabb ideig nem használja.

2. Vihar alatt húzza ki a dugót a konnektorból. A villámok miatt keletkező feszültséglökések tönkretehetik a készüléket.

3. Ne tegye ki a készüléket közvetlen napfénynek vagy höforrásnak. Ez túlmelegedéshez és meghibásodáshoz vezethet.

4. Tartsa távol a készüléket a nedvességtől (vízzel teli váza) és a túlzott hőtől (pl. radiátor), illetve az erős mágneses vagy elektromos mezőt gerjesztő eszközöktől. Meghibásodás esetén húzza ki a dugót a konnektorból. A termék nem ipari használatra készült. Csak személyes használatra tervezték. Ha hideg környezetből meleg környezetbe viszi, páralecsapódás keletkezhet. Ha télen szállítja a készüléket, várjon kb. 2 órát, amíg a készülék átveszi a szobahőmérsékletet.

5. A készülék által használt elemek környezetre káros vegyi anyagokat tartalmaznak. Ne dobja az elemeket a háztartási szemétbe. Az elemeket ne dobja tűzbe. Ne zárja rövidre, szerelje szét vagy melegítse túl az elemeket. Az akkumulátor nem megfelelően végzett cseréje robbanást okozhat. Csak azonos vagy egyenértékű típusúra cserélje.

A KÉZIKÖNYVRÓL

A felhasználói kézikönyv két részböl áll: az egyszerű, papíralapú FELHASZNÁLÓI KÉZIKÖNYV, valamint a részletes TELJES KÉZIKÖNYV, amelyet letölthet.

Ebben a kézikönyvben a biztonsági utasítások, terméktelepítés, részegységek, csatlakoztatások és termékspecifikációk találhatók.

Az ügyféltámogatási központot a QR-kód beszkennelésével érheti el.

A kézikönyv megtekintéséhez számítógépen vagy mobileszközön, töltse le a kézikönyvet dokumentum formátumban a honlapról.

(http://www.samsung.com/support)

A megjelenés és a termékjellemzők előzetes figyelmeztetés nélkül is változhatnak.

TARTALOMJEGYZÉK

01 Részegységek Ellenőrzése 2

Az elemek behelyezése a távirányító használata előtt (2 db AA elem) 2

02 A Termék Áttekintése 3

Soundbar Előlap / Jobb Oldali Panel 3

Soundbar Alsó Panel 4

03 A Soundbar Csatlakoztatása 5

A Tápellátáshoz Történő Csatlakoztatás ____ 5

A Soundbar csatlakoztatása a mélysugárzóhoz ____ 6

- A mélysugárzó és a Soundbar automatikus kapcsolódása 6

- A mélysugárzó kézi csatlakoztatása, ha az automatikus csatlakoztatás nem sikerült ____ 7

04 Csatlakoztatás a Televízióhoz 9

1. Módszer Csatlakoztatás Kábellel 9

– Csatlakoztatás Optikai Kábellel ____ 9

- Televízió csatlakoztatása HDMI-kábellel 10

1. Módszer Vezeték nélküli Csatlakozás ____ 11

- Televízió csatlakoztatása Bluetooth-on keresztül ____ 11

05 Csatlakoztatás Külső Eszközhöz 13

Csatlakoztatás Optikai vagy Analóg Audio (AUX) Kábellel 13

Csatlakoztatás HDMI-kábellel 14

06 USB Csatlakoztatása 15

07 Mobileszköz Csatlakoztatása 17

Csatlakozás Bluetooth-on Keresztül ____ 17

A Samsung Audio Remote alkalmazás használata ____ 20

- A Samsung Audio Remote alkalmazás telepítése ____ 20

- A Samsung Audio Remote alkalmazás indítása ____ 20

08 A Távvezérlő Használata 21

A Távvezérlő Használatának Módja ____ 21

A Soundbar hangerejének szabályozása a televízió távvezérlőjével 24

A rejtett gombok használata 25

A különféle hangeffektus módok Kimeneti Specifikációi ____ 25

09 A Fali Konzol Felszerelése 26

Óvintézkedések a felszerelés során ____ 26

Fali konzol komponensek 26

A Soundbar leszerelése a falról ____ 29

10 Szoftverfrissítés 29

Frissítési Folyamat 30

Ha a UPDATE nem jelenik meg ____ 30

11 Hibaelhárítás 31

12 Szabadalmak 32

13 Nyílt Forráskódú Licenc Megjegyzés 32

14 Fontos Megjegyzés a Szervizzel Kapcsolatban 32

15 Műszaki Adatok és Útmutató 33

Müszaki adatok 33

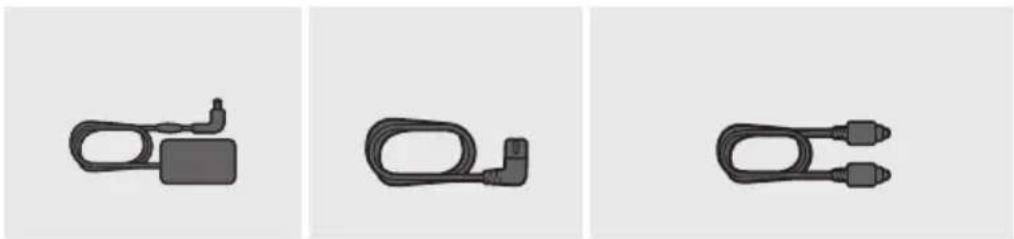

01 RÉSZEGYSÉGEK ELLENŐRZÉSE

Soundbar Központi Egység Mélysugárzó Távirányító / Elemek

Hálózati kábel (Mélysugárzó)

AC/DC adapter (Központi Egység)
Hálózati kábel (AC/DC adapter)

- A hálózati csatlakoztatás lépései az (1, 2, 3) címkével vannak ellátva. A hálózati csatlakoztatással kapcsolatos további tájékoztatásért lásd az 5. oldalt.

- A Soundbar fali felszerelésének részegységeiért lásd a 26. oldalt.

- A Mikro USB-USB adapter kábelek, valamint a HDMI kábelek külön kaphatóak. A vásárláshoz vegye fel a kapcsolatot a Samsung Szervizközponttal vagy a Samsung Vevőszolgálattal.

- A tartozékok enyhén eltérhetnek a fenti ábrán láthatóktól.

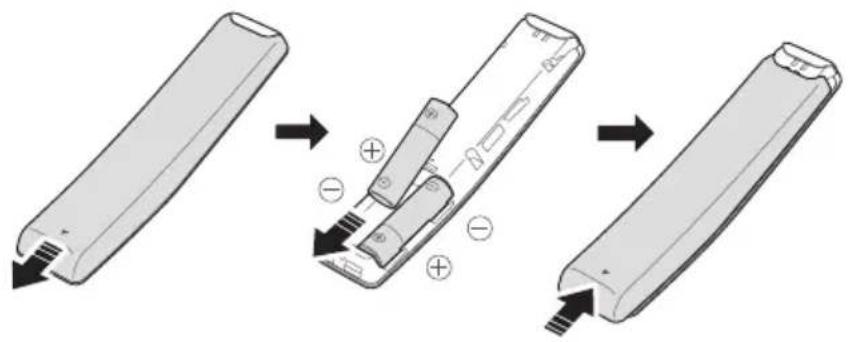

Az elemek behelyezése a távirányító használata előtt (2 db AA elem)

Csúsztassa az elemek fedelét a nyíl irányába, amíg teljesen el nem távolítható.

Helyezzen be 2 db AA elemet (1,5V) oly módon, hogy a polaritás megfelelő legyen. Csúsztassa vissza az elemek fedelét.

Soundbar Elölap / Jobb Oldali Panel

1	KijelzőA készülék állapotát és pillanatnyi módját jelzi ki.
2	+/- (Hangerő) GombA hangerő beállítása.Beállítást követően a hangerő szintje megjelenik a Soundbar elülső kijelzőjén.
3	(Bekapcsoló) GombA készülék be- és kikapcsolása.
4	(Forrás) GombA bemeneti jelforrás mód kiválasztása.
	Bemeneti mód Kijelző
	Optikai Digitális bemenet D.IN
	ARC (HDMI OUT) bemenet	D.IN → TV ARC (Automatikus konverzió)
	AUX bemenet AUX
	HDMI bemenet HDMI
	BLUETOOTH mód BT
	USB mód USB
	A „BT PAIRING” mód bekapcsolásához váltsa a jelforrást „BT” módra, majd tartsa lenyomva legalább 5 másodpercig a (Forrás) gombot.

• Az AC tápkábel csatlakoztatásakor a bekapcsológomb 4-6 másodpercig működik.
• A készülék bekapcsolása után 4-5 másodperc telik el, mire a hang először megszólal.
• Ha csak a Soundbar készülék hangját szeretné hallgatni, kapcsolja ki a TV hangszóróit a TV audió beállítási menüjében. További részletek a TV használati útmutatójában.

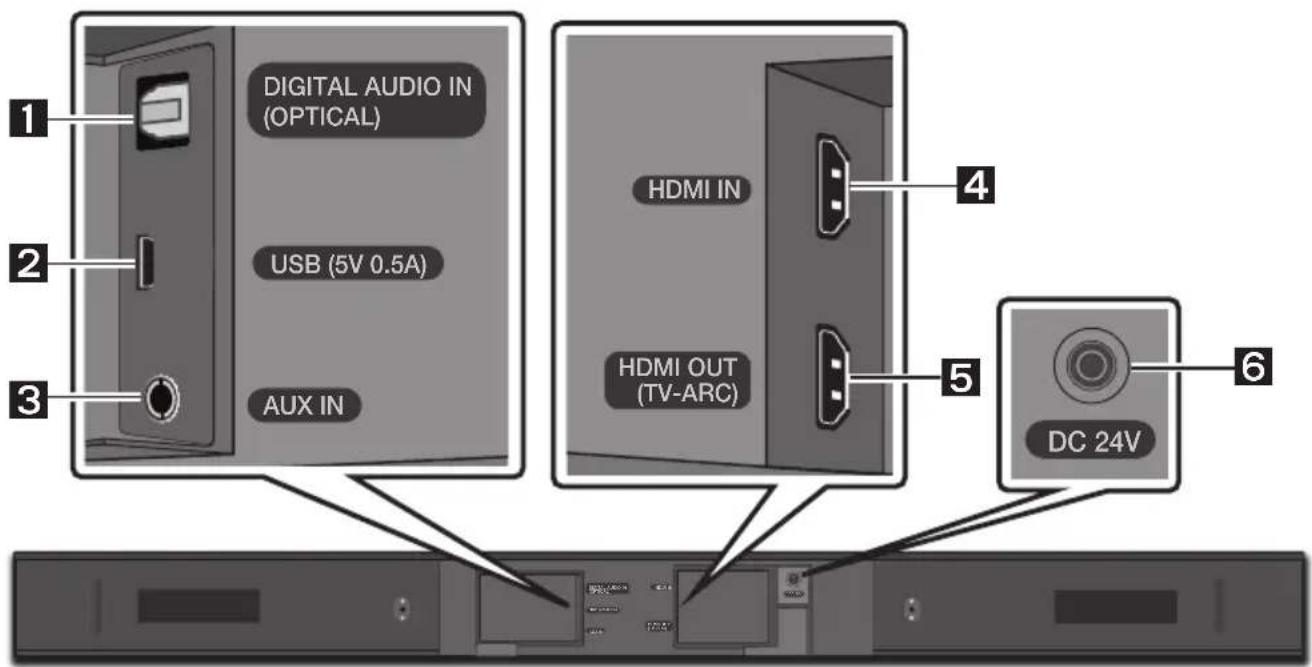

Soundbar Alsó Panel

1	DIGITAL AUDIO IN (OPTICAL)Egy külső eszköz digitális (optikai) kimenetének csatlakoztatásához.

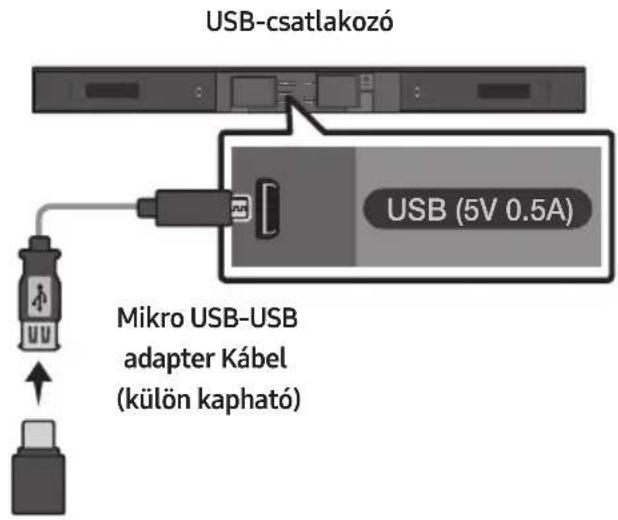

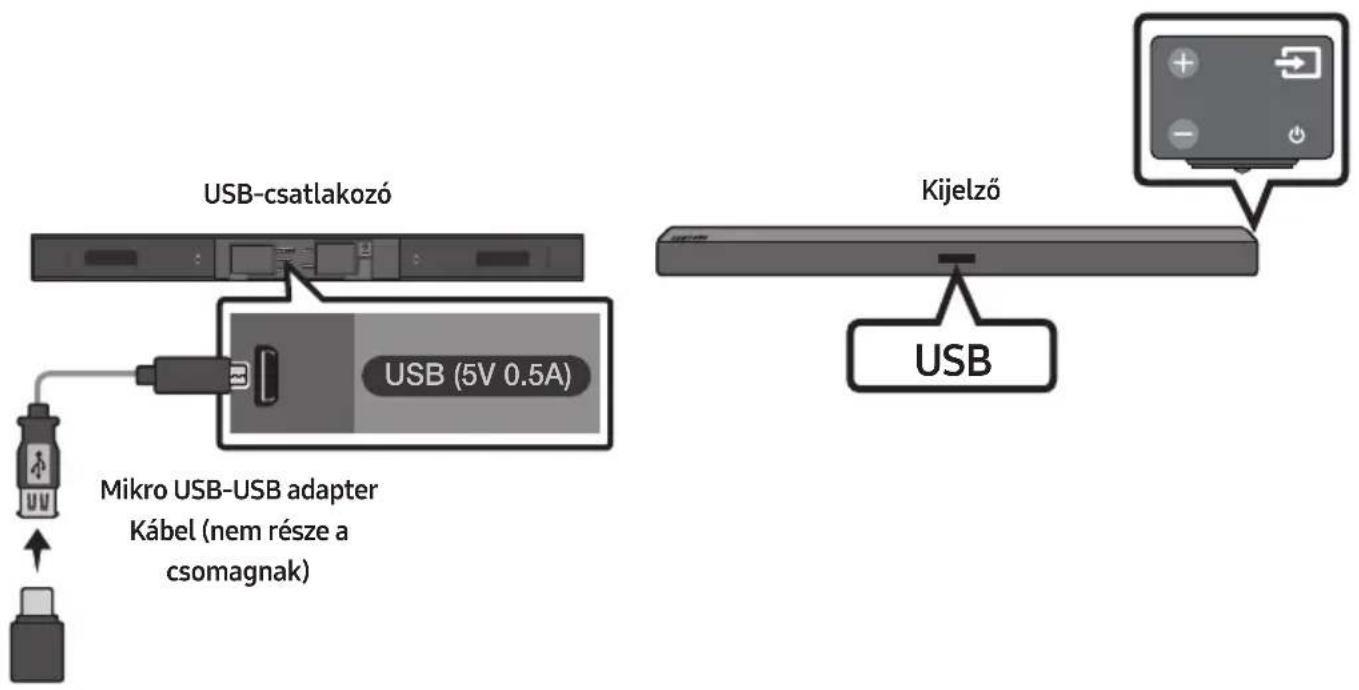

2	USB (5V 0.5A)Csatlakoztasson ide egy USB eszközt, hogy az USB eszközön levő hangfájlokat a Soundbaron keresztül játszhassa le.
3	AUX INEgy külső eszköz analóg kimenetének csatlakoztatásához.
4	HDMI INDigitális videó és audió jelek bemenete, egyidejűleg HDMI kábellel csatlakoztatott eszközök számára.Egy külső eszköz HDMI kimenetének csatlakoztatásához.
5	HDMI OUT (TV-ARC)Egy televízió HDMI (ARC) csatlakozójának csatlakoztatásához.
6	DC 24V (Áramforrás Be)Csatlakoztassa az AC/DC adaptert.

• Az AC/DC adapter tápkábelét a dugónál fogva húzza ki a konnektorból. Ne a kábelt húzza.
• Ne csatlakoztassa a készüléket, vagy az egyéb komponenseket a konnektorba, amíg a komponenseket összekötő kábeleket nem csatlakoztatta.

03 A SOUNDBAR CSATLAKOZTATÁSA

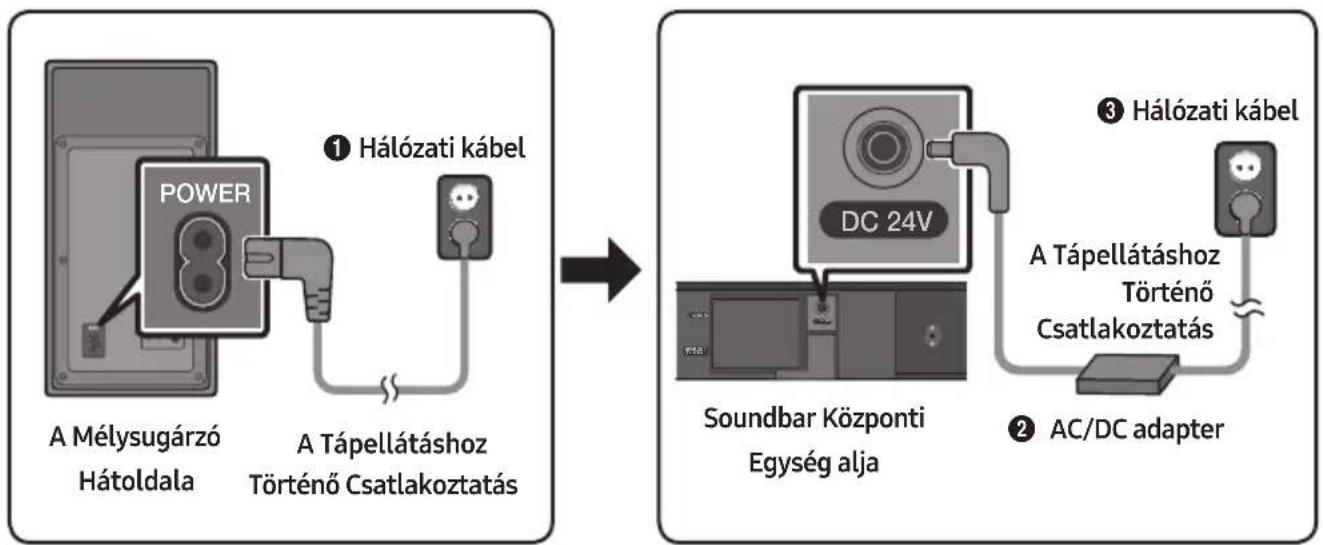

A Tápellátáshoz Történő Csatlakoztatás

Használja a részegységeket (1, 2, 3) az eszközök konnektorokhoz való csatlakoztatásához, az alábbi sorrendben: 1.) Mélysugárzó → 2.) Soundbar Központi Egység. Lásd az alábbi illusztrációkat.

- A szükséges áramellátással és energiafelhasználással kapcsolatos további információért olvassa el a terméken található címkét. (Címke: Soundbar Központi Egység alja)

- Ügyeljen arra, hogy az AC/DC-adaptert vízszintes helyzetben helyezze az asztalra vagy a padlóra. Ha az AC/DC adaptert úgy helyezi el, hogy a levegőben lóg, és az AC vezeték felfelé néz, akkor víz vagy egyéb idegen anyagok juthatnak be az adapterbe, és ez az adapter hibás működéséhez vezethet.

A Soundbar csatlakoztatása a mélysugárzóhoz

Ha mélysugárzót csatlakoztatja, akkor telt basszushangzást élvezhet.

A mélysugárzó és a Soundbar automatikus kapcsolódása

Amikor bekapcsolja a készüléket, miután csatlakoztatta a tápkábeleket a Soundbarhoz és a mélysugárzóhoz, a mélysugárzó automatikusan csatlakozik a Soundbarhoz.

- Ha az automatikus párosítás befejeződött, akkor a mélysugárzó hátoldalán levő kék jelzőfények világítani kezdenek.

A mélysugárzó hátoldalán levő LED jelzőfény világít

LED Állapot Leírás Megoldás
Kék	Be	Sikeres csatlakozás(normál működés)	-
	Villog A kapcsolat helyreállítása		Ellenőrizze, hogy a Soundbar központi egység tápkábele megfelelően lett-e csatlakoztatva, vagy várjon egy ideig.(Ha a villogás folytatódik, próbálja manuálisan csatlakoztatni a mélysugárzót. Lásd a 7. oldalt.)
Piros Be		Készenlét (a Soundbar központi egység ki van kapcsolva)	Ellenőrizze, hogy a Soundbar központi egység tápkábele megfelelően lett-e csatlakoztatva.
		A csatlakozás nem sikerült	Csatlakozzon újra. Lásd a 7. oldalon a manuális csatlakoztatásról szóló instrukciókat.
Piros és kék	Villog Hiba		A Samsung Szervizközpont elérhetőségét a kézikönyvben találja.

A mélysugárzó kézi csatlakoztatása, ha az automatikus csatlakoztatás nem sikerült

A manuális csatlakoztatás előtt ellenőrizze az alábbiakat

• Ellenőrizze, hogy a Soundbar és a mélysugárzó tápkábele megfelelően lett-e csatlakoztatva.

• Ellenőrizze, hogy a Soundbar be van-e kapcsolva.

• Tartsa lenyomva legalább 5 másodpercig az ID SET gombot a mélysugárzó hátoldalán. A mélysugárzó hátoldalán levő piros jelzőfény kikapcsol, és a kék jelzőfény villog.

A Mélysugárzó Hátoldala

1. Kapcsolja ki a Soundbart.
2. Tartsa lenyomva legalább 5 másodpercig a VOL gombot a távirányítón, mialatt a Soundbar ki van kapcsolva (OFF).
3. A Soundbar kijelzőjén 1,3 másodpercre megjelenik, majd eltűnik az ID SET üzenet.

1. Ha a mélysugárzó hátoldalán levő kék jelzőfény villog, kapcsolja be a Soundbar tápellátását a központi egység jobb oldalán vagy a távirányítón levő (Bekapcsoló) gomb megnyomásával.

2. Ha sikeresen létrejött a kapcsolódás, a mélysugárzó hátoldalán található kék jelzőfény abbahagyja a villogást és folyamatosan világít.

- Ha a csatlakozási folyamat sikertelen, a kék jelzőfény folyamatosan villog. Lépjen az 1. Lépésre, és kezdje újra.

MEGJEGYZÉSEK

• Ne csatlakoztassa a készüléket, vagy a TV tápkábelét a fali konnektorba, amíg a komponenseket összekötő kábeleket nem csatlakoztatta.

• A készülék mozgatása vagy telepítése előtt kapcsolja ki a készüléket és húzza ki a tápkábelt.

• Ha a központi egység ki van kapcsolva, akkor a vezeték nélküli mélysugárzó készenléti módba lép, és a hátlapon levő STANDBY LED pirosra változik, miután kék színnel néhányat villog.

• Ha a Soundbar közelében olyan eszközt használ, amely ugyanazt a frekvenciát (5,8 GHz) használja, mint a Soundbar, az interferencia miatt a hang megszakadhat.
• A központi egység vezeték nélküli jelének maximális hatótávolsága kb. 10 m, de ez változhat a működési környezettől függően. Ha a központi egység és a vezeték nélküli mélysugárzó között fém vagy vasbeton fal van, a rendszer lehet, hogy nem fog működni, mert a vezeték nélküli jel nem hatolát a fémen.

ÓVINTÉZKEDÉSEK

• A vezeték nélküli vevőantennák a vezeték nélküli mélysugárzóba vannak beépítve. Tartsa távol a készülékeket a víztől és a nedvességtől.
• Optimális hangminőséghez biztosítsa, hogy a vezeték nélküli mélysugárzó és a vezeték nélküli vevőmodul (Külön vásárolható meg) körül ne legyenek akadályozó tárgyak.

Növelje a valódi vezeték nélküli térhangzást, miután csatlakoztatta a Samsung vezeték nélküli hátsó hangszórórendszert (SWA-8500S) a Soundbarhoz (Külön vásárolható meg). A vezeték nélküli hátsó hangszóró készlettel kapcsolatos további információkat a termék kézikönyvében találja.

04 CSATLAKOZTATÁS A TELEVÍZIÓHOZ

A televízió hangját a Soundbaron keresztül hallgathatja, vezetékes vagy vezeték nélküli csatlakozással.

- Ha a Soundbar a kiválasztott Samsung TV-khez van csatlakoztatva, akkor a Soundbar a TV távirányítójával vezérelhető.

• Amennyiben optikai kábel használ, akkor ezt a funkciót támogatják a 2017-es Samsung Smart Tv-k, amelyek támogatják a Bluetooth funkciót.
• A funkció azt is lehetővé teszi, hogy a televízió menüjének használatával állítsa be a hangteret és a további beállításokat, valamint a hangerőt és a némítást.

1. Módszer Csatlakoztatás Kábellel

Csatlakoztatás Optikai Kábellel

1. Csatlakoztassa a Soundbaron levő DIGITAL AUDIO IN (OPTICAL) csatlakozót a televízió OPTICAL OUT csatlakozójához egy digitális optikai kábellel.

2. Nyomja meg a (Forrás) gombot a jobb oldali panelen, vagy a távirányítón, és válassza a „D.IN” módot.

- Ha a Soundbar egy 2017-ben vagy később megjelent Samsung okostelevízióhoz van csatlakoztatva, a Bluetooth POWER funkció automatikusan bekapcsol, hogy a Soundbar a televízió távirányítójával vezérelhető legyen. (A Bluetooth POWER funkció részleteit lásd a 23. oldalon.)

Auto Power Link

Az Auto Power Link funkció automatikusan bekapcsolja a Soundbart, ha a televíziót bekapcsolják.

1. Csatlakoztassa a Soundbart a televízióhoz egy digitális optikai kábellel.

2. Nyomja meg a (Forrás) gombot a jobb oldali panelen, vagy a távirányítón, és válassza a „D.IN” módot.

3. Tartsa lenyomva 5 másodpercig a távirányító Bal gombját, az Auto Power Link funkció be- vagy kikapcsolásához.

- Az Auto Power Link funkció alapértelmezésként ON állásban van. (A funkció kikapcsolásához kapcsolja be az Automatikus Bekapcsolást a Soundbar használatával.)

- A csatlakoztatott eszköztöl függően előfordulhat, hogy az Auto Power Link funkció nem működik.

- Ez a funkció csak a „D.IN“ módban érhető el.

Televízió csatlakoztatása HDMI-kábellel

1. A Soundbar és a televízió bekapcsolt állapota mellett csatlakoztassa a HDMI kábelt (nem része a csomagnak), az ábrán látható módon.

2. A „TV ARC” jelenik meg a Soundbar központi egység kijelzőablakán, és a Soundbar a televízió hangját játssza le.

- Ha a televíziónak nincs hangja, nyomja meg a (Forrás) gombot a távvezérlőn, vagy a Soundbar jobb oldalán, hogy „D.IN” módra válthasson. A képernyő a „D.IN” és a „TV ARC” feliratot jeleníti meg, és a televízió hangja kerül lejátszásra.

• Ha a „TV ARC” nem jelenik meg a Soundbar központi egység kijelzőablakán, akkor ellenőrizze, hogy a kábel a megfelelő porthoz van-e csatlakoztatva.
• A televízió távirányítójának hangerő gombjaival módosíthatja a Soundbar hangerejét.

MEGJEGYZÉSEK

• A HDMI egy olyan interfész, amely a videó és audió adatok digitális átvitelét egy csatlakozón keresztül teszi lehetővé.
• Ha a TV rendelkezik ARC porttal, csatlakoztassa a HDMI kábelt a HDMI IN (ARC) porthoz.
• Javasoljuk, hogy lehetőség szerint mag nélküli HDMI kábelt használjon. Ha maggal rendelkező HDMI kábelt használ, használjon 14 mm-nél kisebb átmérőjűt.
• Az Anynet+ funkcionak bekapcsolva kell lennie.
• Ez a funkció nem elérhető, ha a HDMI kábel nem támogatja az ARC szabványt.

2. Módszer Vezeték nélküli Csatlakozás

Televízió csatlakoztatása Bluetooth-on keresztül

Ha televíziót csatlakoztat Bluetooth-on keresztül, akkor a kábelezés nehézségei nélkül hallgathatja a sztereó hangot.

- Egyszerre csak egy televízió csatlakoztatható.

Az első csatlakoztatás

1. Nyomja meg a ➞ (Forrás) gombot a jobb oldali panelen, vagy a távirányítón, és válassza a „BT” módot.
2. Váltson „BT” módról „BT PAIRING” módra.

- Ha a „BT READY” megjelenik, tartsa lenyomva legalább 5 másodpercig a (Forrás) gombot a távvezérlőn, vagy a Soundbar jobb oldalán, a „BT PAIRING” megjelenítéséhez.

1. Válassza ki a Bluetooth módot a televízión. (Bővebb információkat a televízió kézikönyvében talál.)

2. Válassza az „[AV] Samsung Soundbar Mxxx M-Series” opciót a televízió képernyőjén levő listán. A rendelkezésre álló Soundbar „Need Pairing” vagy „Paired” felirattal van megjelölve a televízió Bluetooth eszköz listáján. A Soundbarhoz való csatlakozáshoz válassza ki az üzenetet, és hozzon létre kapcsolatot.

- Ha a televízió csatlakoztatva van, a [TV Név] → „BT” jelenik meg a Soundbar elülső kijelzőjén.

1. Most már hallhatja a televízió hangját a Soundbarból.

Ha az eszköz csatlakozása nem sikerült

• Ha a korábban csatlakoztatott Soundbar tétel (pl. „[AV] Samsung Soundbar Mxxx M-Series” jelenik meg a listán, törölje azt.
• „BT” módban tartsa lenyomva legalább 5 másodpercig a (Forrás) gombot a távvezérlön, vagy a Soundbar jobb oldalán, a „BT PAIRING” módba történő lépéshez.

Majd válassza az „[AV] Samsung Soundbar Mxxx M-Series” opciót a televízió keresési listáján.

Mi a BT READY és a BT PAIRING státusz?

• BT READY : Ebben a módban megkeresheti a korábban csatlakoztatott televíziókat, vagy a Soundbarhoz csatlakozhat egy korábban csatlakoztatott mobileszközről.
• BT PAIRING : Ebben a módban egy új eszközhöz csatlakozhat. („BT” módban tartsa lenyomva legalább 5 másodpercig a (Forrás) gombot a távvezérlőn, vagy a Soundbar jobb oldalán.)

MEGJEGYZÉSEK

• Ha Bluetooth eszköz csatlakoztatásakor be kell írnia a PIN-kódot, írja be a <0000> számot.
• Bluetooth-kapcsolati módban a Bluetooth-kapcsolat megszűnik, ha a távolság a Soundbar és a Bluetooth eszköz között 10 m-nél nagyobb lesz.
• Az Soundbar 5 perc után automatikusan kikapcsol a Kész állapotban.
• Előfordulhat, hogy a következő körülmények között a Soundbar nem tudja elvégezni megfelelően a Bluetooth keresést és csatlakoztatást:

– Ha erős elektromos mező van a Soundbar körül.
– Ha egyszerre több Bluetooth eszközt csatlakoztat a Soundbarhoz.
– Ha a Bluetooth eszköz ki van kapcsolva, nincs a helyén, vagy hibásan működik.

- Az elektronikus eszközük elektromos interferenciát okozhatnak.

Az elektromágneses hullámokat generáló eszközöket tartsa távol a Soundbar központi egységtől - pl. mikrohullámú sütők, vezeték nélküli LAN eszközök, stb.

A Soundbar leválasztása a televízióról

Nyomja meg a (Forrás) gombot a jobb oldali panelen, vagy a távirányítón, és váltson „BT” módról egy másik módra.

• A televízió egy rövid ideig válaszra vár a Soundbartól, mielőtt bontaná a kapcsolatot. (A bontáshoz szükséges idő a televízió modelljétől függően eltérő lehet.)
• Ha a Soundbar és a TV közötti automatikus Bluetooth csatlakozást törölni kívánja, tartsa lenyomva 5 másodpercig a ▶II (Lejátszás/Szünet) gombot a távirányítón „BT READY” állapotban. (Váltás Be → Ki)

05 CSATLAKOZTATÁS KÜLSŐ ESZKÖZHÖZ

Csatlakoztasson külső eszközt vezetékes vagy vezeték nélküli hálózaton keresztül, hogy a külső eszköz hangját lejátszhassa a Soundbaron.

Csatlakoztatás Optikai vagy Analóg Audio (AUX) Kábellel

BD / DVD lejátszó / Set-top box / Játékkonzol

1 Optikai kábel

① Csatlakoztassa a központi egységen levő DIGITAL AUDIO IN (OPTICAL) csatlakozót a Forráseszköz OPTICAL OUT csatlakozójához egy digitális optikai kábellel.
② Válassza a „D.IN” módot a (Forrás) gomb megnyomásával a jobb oldali panelen, vagy a távirányítón.

2 Audio (AUX) Kábel

① Csatlakoztassa a központi egységen levő AUX IN (Audio) csatlakozót a Forráseszköz AUDIO OUT csatlakozójához egy audio kábellel.
② Válassza az „AUX” módot, a (Forrás) gomb megnyomásával a jobb oldali panelen, vagy a távirányítón.

Csatlakoztatás HDMI-kábellel

1. Csatlakoztasson egy HDMI kábelt (nem része a csomagnak) a készülék hátoldalán levő HDMI IN csatlakozóból a digitális eszközén levő HDMI OUT csatlakozóhoz.
2. Csatlakoztasson egy HDMI kábelt (nem része a csomagnak) a készülék alján levő HDMI OUT (TV-ARC) csatlakozóból a televízión levő HDMI IN csatlakozóhoz.
3. Nyomja meg a (Forrás) gombot a jobb oldali panelen, vagy a távirányítón, és válassza a „HDMI” módot.
4. A „HDMI” mód megjelenik a Soundbar kijelzőjén és hang hallható.

06 USB CSATLAKOZTATÁSA

Lejátszhatók USB adathordozón található zenefájlok a Soundbaron keresztül.

1. Csatlakoztasson egy Mikro USB-USB adapter kábelt egy dugós USB 2.0 Mikro USB csatlakozóval (B típus) a Soundbaron levő Mikro USB csatlakozó egyik végéhez, és egy szabványos hüvelyes 2.0 USB csatlakozót (A típus) a másik végéhez.

- A Mikro USB-USB adapter Kábel külön kapható. A vásárláshoz vegye fel a kapcsolatot a Samsung Szervizközponttal vagy a Samsung Vevőszolgálattal.

1. Csatlakoztassa az USB eszközt az adapter kábel hüvelyes végéhez.

2. Nyomja meg a (Forrás) gombot a jobb oldali panelen, vagy a távirányítón, és válassza az „USB” módot.

3. Az „USB” felirat jelenik meg a kijelzön.

4. Lejátszhat USB adathordozón levő zenefájlokat a Soundbaron keresztül.

- A Soundbar automatikusan kikapcsol (Automatikus Kikapcsolás), ha nincs USB eszköz csatlakoztatva több, mint 5 percig..

Kompatibilitási lista

Kiterjesztés Kodek Mintavételezési		frekvencia	Bitsebesség
*.mp3 MPEG 1 Layer2	16KHz – 48KHz 80 – 320 kbps
	MPEG 1 Layer3 16KHz – 48KHz 80 – 320 kbps
	MPEG 2 Layer3 16KHz – 48KHz 80 – 320 kbps
	MPEG 2.5 Layer3 16KHz – 48KHz 80 – 320 kbps
*.wma Wave_Format	MSAudio1 16KHz – 48KHz 56 – 128 kbps
	Wave_Format_MSAudio2 16KHz – 48KHz 56 – 128 kbps
*.aac AAC 16KHz – 96KHz 48 – 320 kbps
		AAC-LC	16KHz – 96KHz
		HE-AAC	24KHz – 96KHz
*.wav	-	16KHz – 48KHz	akár 3000 kbps
*.ogg	OGG 1.1.0	16KHz – 48KHz	50 – 500 kbps
*.flac	FLAC 1.1.0, FLAC 1.2.1 16KHz – 96KHz akár 3000 kbps

• Ha túl sok mappa vagy fájl van tárolva az USB eszközön, akkor a Soundbarnak egy kis időbe telhet elérni és lejátszani a fájlokat.

07 MOBILESZKÖZ CSATLAKOZTATÁSA

Csatlakozás Bluetooth-on Keresztül

Ha mobileszközt csatlakoztat Bluetooth-on keresztül, akkor a kábelezés nehézségei nélkül hallgathatja a sztereó hangot.

- Egyszerre csak egy Bluetooth eszköz csatlakoztatható.

Az első csatlakoztatás

1. Nyomja meg a (Forrás) gombot a jobb oldali panelen, vagy a távirányítón, és válassza a „BT” módot.
2. Váltson „BT” módról „BT PAIRING” módra.

- Ha a „BT READY” megjelenik, tartsa lenyomva legalább 5 másodpercig a (Forrás) gombot a távvezérlőn, vagy a Soundbar jobb oldalán, a „BT PAIRING” megjelenítéséhez.

1. Válassza az „[AV] Samsung Soundbar Mxxx M-Series” opciót a listán.

- Ha egy Soundbar csatlakoztatva van a Bluetooth eszközhöz, a [Bluetooth Eszköz Név] → „BT” jelenik meg az elülső kijelzőn.

1. Lejátszhatja a Bluetooth-on keresztül csatlakoztatott eszközön levő zenefájlokat a Soundbaron keresztül.

Ha az eszköz csatlakozása nem sikerült

• Ha a korábban csatlakoztatott Soundbar tétel (pl. „ [AV] Samsung Soundbar Mxxx M-Series” jelenik meg a listán, törölje azt.
• „BT” módban tartsa lenyomva legalább 5 másodpercig a (Forrás) gombot a távvezérlőn, vagy a Soundbar jobb oldalán, a „BT PAIRING” módba történő lépéshez. Majd válassza az „[AV] Samsung Soundbar Mxxx M-Series” opciót a Bluetooth eszköz keresési listáján.

Mi a BT READY és a BT PAIRING státusz?

• BT READY : Ebben a módban megkeresheti a korábban csatlakoztatott televíziókat, vagy a Soundbarhoz csatlakozhat egy korábban csatlakoztatott mobileszközről.
• BT PAIRING : Ebben a módban egy új eszközhöz csatlakozhat. („BT” módban tartsa lenyomva legalább 5 másodpercig a (Forrás) gombot a távvezérlőn, vagy a Soundbar jobb oldalán.)

MEGJEGYZÉSEK

• Ha Bluetooth eszköz csatlakoztatásakor be kell írnia a PIN-kódot, írja be a <0000> számot.
• Bluetooth-kapcsolati módban a Bluetooth-kapcsolat megszűnik, ha a távolság a Soundbar és a Bluetooth eszköz között 10 m-nél nagyobb lesz.
• Az Soundbar 5 perc után automatikusan kikapcsol a Kész állapotban.
• Előfordulhat, hogy a következő körülmények között a Soundbar nem tudja elvégezni megfelelően a Bluetooth keresést és csatlakoztatást:
  – Ha erős elektromos mező van a Soundbar körül.
  – Ha egyszerre több Bluetooth eszközt csatlakoztat a Soundbarhoz.
  – Ha a Bluetooth eszköz ki van kapcsolva, nincs a helyén, vagy hibásan működik.

- Az elektronikus eszközük elektromos interferenciát okozhatnak. Az elektromágneses hullámokat generáló eszközöket tartsa távol a Soundbar központi egységtől - pl. mikrohullámú sütők, vezeték nélküli LAN eszközök, stb.

- A Soundbar támogatja az SBC adatokat (44,1kHz, 48kHz).

- Csak A2DP (AV) funkciót támogató Bluetooth-eszközöket csatlakoztasson.

- Olyan Bluetooth-eszköz nem csatlakoztatható a Soundbar készülékhez, amely csak a HF (fejhallgatós) funkciót támogatja.

- Ha csatlakoztatta a Soundbart egy Bluetooth-eszközhöz, és kiválasztja a „[AV] Samsung Soundbar Mxxx M-Series” elemet az eszköz érzékelt eszközlistájából, a Soundbar automatikusan „BT” módba vált.

– Csak akkor elérhető, ha a Soundbar megjelenik a Bluetooth eszköz csatlakoztatott eszközök listájában. (A Bluetooth eszközt és a Soundbar készüléket már egyszer csatlakoztatni kellett.)

- A Soundbar csak akkor jelenik meg a Bluetooth eszköz megtalált eszközök listájában, ha a Soundbar kijelzőjén a „BT READY” üzenet látható.

- Bluetooth funkció használata esetén a Soundbar nem csatlakoztatható másik Bluetooth eszközhöz

Bluetooth POWER be (Bluetooth POWER)

Ha egy korábban párosított Bluetooth eszköz megpróbál párosítást létrehozni a Soundbarral, amikor a Bluetooth POWER On funkció be van kapcsolva, és a Soundbar ki van kapcsolva, akkor a Soundbar automatikusan bekapcsol.

1. Nyomja meg és tartsa nyomva a Bluetooth POWER gombot a távirányítón, míg bekapcsol a Soundbar.

2. A Soundbar kijelzőjén megjelenik az „ON-BLUETOOTH POWER” felirat.

A Bluetooth eszköz leválasztása a Soundbar-ról

A Bluetooth-eszköz és az Soundbar csatlakozásának bontása. Erről bővebbet a Bluetootheszköz használati útmutatójában olvashat.

• Az Soundbar csatlakoztatása megszűnik.
• Ha egy Soundbar leválasztásra kerül a Bluetooth eszközröl, a „BT DISCONNECTED” jelenik meg az Soundbar kijelzőjén.

A Soundbar leválasztása a Bluetooth eszközröl

Nyomja meg a (Forrás) gombot a jobb oldali panelen, vagy a távirányítón, és váltson „BT” módról egy másik módra.

• A Bluetooth-eszköz egy rövid ideig válaszra vár az Soundbartól, mielőtt bontaná a kapcsolatot. (A bontáshoz szükséges idő a Bluetooth-eszköztől függően eltérő lehet)
• Ha egy Soundbar leválasztásra kerül a Bluetooth eszközről, a „BT DISCONNECTED” jelenik meg az Soundbar kijelzőjén.

MEGJEGYZÉSEK

• Bluetooth-kapcsolati módban a Bluetooth-kapcsolat megszűnik, ha a távolság az Soundbar és a Bluetooth-eszköz között 10 m-nél nagyobb lesz.
• Az Soundbar 5 perc után automatikusan kikapcsol a Kész állapotban.

További információk a Bluetooth-ról

A Bluetooth technológia lehetővé teszi, hogy a Bluetooth-kompatibilis eszközök vezeték nélkül csatlakozhassanak egymáshoz.

• A Bluetooth-eszközök zajt vagy hibás működést is okozhatnak a felhasználástól függően, ha: – Ha valami hozzáér a Bluetooth-eszköz vagy az Soundbar adó/vevő rendszeréhez.
  – Elektromos zavarások olyan akadályoktól, mint pl. fal, sarkok vagy irodai elválasztófalak.
  – Elektromos interferencia azonos frekvenciákat használó berendezésektől, például orvosi berendezések, mikrohullámú sütő, vagy vezeték nélküli LAN.

- Helyezze el a Bluetooth-eszközt az Soundbar közelében.

- Minél nagyobb az Soundbar és a Bluetooth-eszköz közötti távolság, annál rosszabb lesz a kapcsolat.

Ha a távolság nagyobb, mint a Bluetooth hatótávolsága, a kapcsolat megszűnik.

- Előfordulhat, hogy a gyengébb vételt biztosító környezetekben a Bluetooth-kapcsolat nem működik megfelelően.

- A Bluetooth-kapcsolat csak akkor működik, ha közel van a készülékhez. A kapcsolat automatikusan megszakad, ha a távolság ennél nagyobb lesz. A hatótávolságon belül a hangminőséget ronthatják a falak vagy ajtók, és egyéb akadályok.

- Ez a vezeték nélküli eszköz elektromos interferenciát okozhat a működése során.

A Samsung Audio Remote alkalmazás használata

A Samsung Audio Remote alkalmazás telepítése

A Soundbar okoseszközzel, vagy a Samsung Remote alkalmazással történő vezérléséhez, töltse le a Samsung Audio Remote alkalmazást a Google Play áruházból.

Keresés az áruházban : Samsung Audio Remote

A Samsung Audio Remote alkalmazás indítása

A Samsung Audio Remote alkalmazás indításához és használatához érintse meg az okostelefonon a Samsung Remote ikont, majd kövesse a képernyőn megjelenő utasításokat.

- A Samsung Audio Remote alkalmazás csak Androidos okostelefonnal és Android 3.0 vagy annál újabb operációs rendszerrel működő mobileszközzel kompatibilis.

08 A TÁVVEZÉRLŐ HASZNÁLATA

A Távvezérlő Használatának Módja

1	Bekapcsoló	A Soundbar be- és kikapcsolása.
2	Hangvezérlés	A TREBLE, BASS, vagy AUDIO SYNC lehetőségeket választhatja ki. • A magas vagy mély hangok hangerejének vezérléséhez a Hangbeállítások menüpontból válassza ki a TREBLE vagy a BASS opciót, és állítsa be a hangerőt -6~ és +6 értékek között az Fel/Le gombok segítségével. • Nyomja le az (Hangvezérlés) gombot 5 másodpercre a hang beállításához az egyes frekvenciasávokban. 150Hz, 300Hz, 600Hz, 1.2KHz, 2.5KHz, 5KHz, és 10KHz választható (Balra/Jobbra), és ezek mindegyike -6 ~ +6 értékek között állítható be (Fel/Le). • Ha a televízió és a Soundbar video és audio jele nincs szinkronban, válassza ki az AUDIO SYNC funkciót a Hangbeállítások menüböl, és állítsa az audio késleltetést 0~300 milliszekundum közé az Fel/Le gombok segítségével. (Kivéve „USB” mód) • Az Audio Szinkron csak bizonyos funkciók esetén van támogatva.
3	Surround Surround	A Térhatású Hang mélységet és térérzetet ad a hangnak. A gomb minden megnyomásával válthat a ON és OFF opció között. • ON: Hang lejátszása az összes hangszórón keresztül. • OFF: Az eredeti forrás csatorna hangját számos hangszóróból hallhatja.
4	SOUND MODE	A kívánt hangeffektust kiválaszthatja aSTANDARD,MUSIC,CLEAR VOICE,SPORTS,vagyMOVIE választásával.Azeredeti hang hallgatásához válassza a„STANDARD” módot.DRC (Dynamic Range Control)A Dolby Digital sávok dinamikus tartományvezérlésének alkalmazását teszi lehetővé.Ha lenyomva tartja aSOUND MODEgombot kb. 5 másodpercig készenlét módban, aDRC (Dynamic Range Control) funkció be- vagy kikapcsol.A DRC bekapcsolt állapotában a hangosra állított hang halkabbá válik.(A hang torzulhat.)
5	Forrás	Nyomja meg a Soundbarhoz csatlakoztatott jelforrás kiválasztásához.BT PAIRING módA „BT PAIRING” mód bekapcsolásához „BT módban, tartsa lenyomva legalább5 másodpercig a(Forrás) gombot. A részleteket lásd a 17. oldalon.Auto Power Down funkcióA készülék automatikusan kikapcsol a következő helyzetekben.-D.IN / HDMI / BT / USB Mód: Ha 5 percen át nincs hang jel.-AUX Mód:- Ha az Audio (AUX) Kábel nincs csatlakoztatva 5 percig.- Ha nem nyom meg gombot 8 órán át, amikor az Audio (AUX) kábelcsatlakoztatva van. (Az Automatikus Kikapcsolás funkciót csak ebben azesetben lehet kikapcsolni.)- „AUX” módban az Automatikus Kikapcsolás funkció kikapcsolásához tartsalenyomva a►IIGombot 5 másodpercig. Az „ON-AUTO POWER DOWN” /„OFF-AUTO POWER DOWN” felirat jelenik meg a kijelzőn.
6	Lejátszás /Szünet	A zenei fájl ideiglenes leállításához nyomja meg a►IIGombot.Ha újra megnyomja a gombot, a zenei fájl lejátszásra kerül.
7	Fel/Le/Balra/Jobbra	Nyomja meg a jelzett területeket a Fel/Le/Balra/Jobbrakiválasztásához.Nyomja meg a Fel/Le/Balra/Jobbra opciót a gombon, a funkciók kiválasztásához vagy beállításához.IsmétlésAz Ismétlés funkció használatához „USB” módban, nyomja meg az Fel gombot.Zene ÁtugrásaNyomja meg a Jobbra gombot a következő zenei fájl kiválasztásához.Nyomja meg a Balra gombot az előző zenei fájl kiválasztásához.Anynet+ / Auto Power LinkAz Anynet+ és az Auto Power Link funkciót be- vagy kikapcsolhatja.Az Anynet+ és az Auto Power Link vezérlése a Jobbra illetve Balra gombokkal történik.- Anynet+ : Ha HDMI kábelen keresztül csatlakoztatta a Samsung Tv-t a Soundbarhoz, akkor a Soundbart a Samsung TV távvezérlővel irányíthatja.Tartsa lenyomva legalább 5 másodpercig a Jobbra gombot az Anynet+ ON- és OFF.- Auto Power Link : Ha a Soundbar digitális optikai kábellel van csatlakoztatva a televízióhoz, akkor automatikusan be tud kapcsolni, ha a televíziót bekapcsolja.Tartsa lenyomva legalább 5 másodpercig a Balra gombot az Auto Power Link ON- és OFF.- Az Anynet+ / Auto Power Link funkció alapértelmezésként ON állásban van.
8	Bluetooth POWERBluetooth POWER	Nyomja meg a Bluetooth POWER vagy a hangerő-korlátozás funkció be- és kikapcsolásához.Bluetooth POWER funkció : Ha a Soundbar készenléti módban van, és a Bluetooth POWER funkció be van kapcsolva, akkor ha egy korábban párosított Bluetooth eszközt bekapcsol, akkor a Soundbar automatikusan bekapcsol és Bluetooth-on keresztül az eszközhöz csatlakozik.- Ha a Bluetooth POWER funkció be van kapcsolva, a Soundbar kijelzőjén az „ON-BLUETOOTH POWER” jelenik meg. A Bluetooth POWER funkció kikapcsolásához nyomja meg egyszer a Bluetooth POWER gombot. Ezt követően az elülső kijelzőn megjelenik az „OFF-BLUETOOTH POWER” felirat.- Ha a „D.IN” mód be van kapcsolva, és a Soundbar egy 2017-ben vagy később megjelent Samsung okostelevízióhoz van csatlakoztatva, a Soundbar a televíziótávirányítójával vezérelhető. Ebben a módban nem kapcsolhatja ki a Bluetooth POWER funkciót.Hangerő-korlátozás funkció: Mivel bekapcsolt állapotban a nagy hangerő károsíthatja a hallást, ezért a készülék a hangerőt 20-ra állítja, ha a beállított hangerő 20-nál nagyobb.- A hangerő-korlátozás alapértelmezésként kikapcsolt állapotban van. A beállított hangerő megőrzésre kerül még akkor is, ha a készüléket kikapcsolják.- A beállítás módosításához tartsa lenyomva 5 másodpercig a Bluetooth POWER gombot a távirányítón. Ha a hangerő-korlátozás ki van kapcsolva, akkor a „V FREE” jelenik meg az elülső kijelzőn, és a funkció bekapcsolt állapotában a „V LOCK” jelenik meg.

9	WOOFER
		Nyomja meg a gombot felfelé vagy lefelé, hogy beállítsa a mélysugárzó hangerejét -12vagy -6 - +6 értékre.Ha megnyomja a gombot, akkor ezzel visszaállítja a mélysugárzó hangerejét a 0 szintre.
10	VOL
		Nyomja meg a gombot felfelé vagy lefelé, hogy beállítsa a hangerőt.NémításNyomja meg a VOLgombot a hang némításához. Nyomja meg újra a hangnémításának megszüntetéséhez.

A Soundbar hangerejének szabályozása a televízió távvezérlőjével

A televízió menüjében Samsung TV esetén állítsa a televízió hangszóróját külső hangszóróra.

(Bővebb információkat a televízió felhasználói kézikönyvében talál.)

- A Soundbar telepítését követően a Soundbar hangerejét a Samsung TV-hez tartozó IR távirányítóval állíthatja be. (Ha nem kívánja ezt a funkciót használni, amikor a Soundbar be van kapcsolva, akkor tartsa lenyomva 5 másodpercig a Surround gombot. A Soundbar kijelzőjén az „OFF-TV REMOTE” jelenik meg, és a funkció kikapcsol.) Ha csak a Samsung TV távirányítójával kívánja a hangerőt szabályozni, akkor tartsa lenyomva legalább 5 másodpercig a Surround gombot, amíg a „SAMSUNG-TV REMOTE” meg nem jelenik a Soundbar kijelzőjén.

- A Surround gomb minden egyes 5 másodpercig történő megnyomásával az alábbi sorrendben változik az üzemmód: „SAMSUNG-TV REMOTE” (Alapértelmezett mód) → „OFF-TV REMOTE” → „ALL-TV REMOTE”.

- A Soundbar hangerejének szabályozásához egy harmadik fél által gyártott TV távirányítójával, kapcsolja be a Soundbart, tartsa lenyomva 5 másodpercig a Surround gombot (az „OFF-TV REMOTE” jelenik meg a Soundbar kijelzőjén.), engedje el a Surround gombot, majd újra lenyomva legalább 5 másodpercig a Surround gombot. (A Soundbar kijelzőjén megjelenik az „ALL-TV REMOTE” felirat.)

– Előfordulhat, hogy ez a funkció nem érhető el, a távirányítótól függően.

- A következő gyártó készülékei támogatják ezt a funkciót: VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, GRUNDIG, Hisense, RCA

A rejtett gombok használata

Rejtett Gomb		Referenciaoldal
Távirányító Gomb Funkció
Surround	Televízió távirányítóján Be/Ki	24 oldal
| (Forrás)	BT Párosítás 17 oldal
▶II (Lejátszás / Szünet)	Auto Power Down Be/Ki (AUX mód) 22 oldal
	Indítás (Készenlét) 30 oldal
VOL ID SET (Készenlét) 7 oldal
Balra Auto Power Link ON/OFF 10 oldal
Jobbra	Anynet+ ON/OFF	23 oldal
[WCYS] (Hangvezérlés)	7 Sávos EQ 21 oldal
SOUND MODE	DRC ON/OFF (Készenlét)	22 oldal
Bluetooth POWER	Hangerő-korlátozás Be/Ki	23 oldal

A különféle hangeffektus módok Kimeneti Specifikációi

Effektus		Bemenet	Kimenet
			Vezeték nélküli hátsó hangszóró készlet nélkül	Vezeték nélküli hátsó hangszóró készlettel együtt
Surround	ON	2.0 cs	2.1 cs	4.1 cs
		5.1 cs	2.1 cs	4.1 cs
SOUND MODE	STANDARD	2.0 cs	2.1 cs	4.1 cs
		5.1 cs	2.1 cs	4.1 cs
	MUSIC	2.0 cs	2.1 cs	4.1 cs
		5.1 cs	2.1 cs	4.1 cs
	CLEAR VOICE	2.0 cs	2.1 cs	4.1 cs
		5.1 cs	2.1 cs	4.1 cs
	SPORTS	2.0 cs	2.1 cs	4.1 cs
		5.1 cs	2.1 cs	4.1 cs
	MOVIE	2.0 cs	2.1 cs	4.1 cs
		5.1 cs	2.1 cs	4.1 cs

• A Samsung vezeték nélküli hátsó hangszórókészlet külön kapható. A készlet megvásárlása céljából vegye fel a kapcsolatot azzal a kereskedővel, akitől a Soundbar-t vásárolta.

09 A FALI KONZOL FELSZERELÉSE

Óvintézkedések a felszerelés során

• Csak függőleges falra szerelje.
- Ne telepítse a terméket magas hőmérsékletű vagy magas páratartalmú helyre.
- Ellenőrizze, hogy elég erős-e a fal a készülék súlyának megtartására.
- Ellenkező esetben a telepítés előtt erősítse meg a falat, vagy válasszon másik telepítési helyet.
- Vásároljon és használjon a falnak megfelelő rögzítőcsavarokat és horgonyokat (gipszkarton, vaslemez, fa, stb.). Ha lehetséges, a rögzítőcsavarokat tiplikbe csavarja.
- Vásároljon rögzítőcsavarokat azon fal vastagságának és típusának megfelelően, amelyikre a Soundbart felszerelni tervezi.

- Átmérő: M5

– Hossz: 35 mm vagy hosszabb javasolt.

- A Soundbar falra történő felszerelése előtt csatlakoztassa kábeleket az egységtől a külső készülékekhez.

- A telepítés előtt kapcsolja ki és húzza ki a hálózatból a készüléket. Ellenkező esetben áramütést okozhat.

Fali konzol komponensek

Falikonzol sín

Tartócsavar (2 db) Csavar (2 db) Fali Konzol B Fali konzol J

1. Helyezze a Falikonzol sínt a fal felszínére.

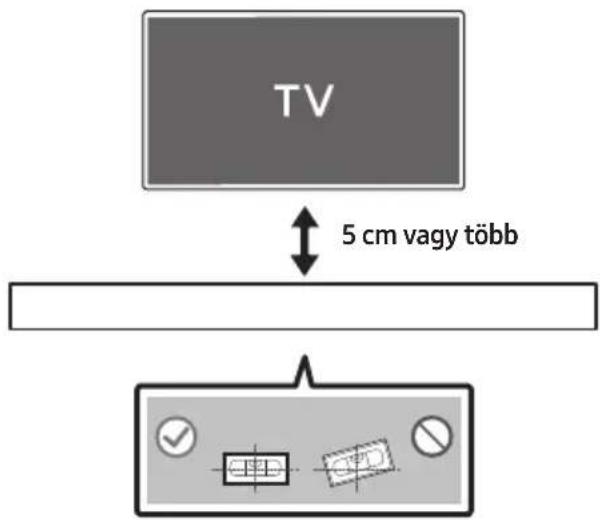

• A Falikonzol sínt szintbe hozva kell elhelyezni.

- Amennyiben a TV a falra van felszerelve, a készüléket legalább 5 cm-el a TV alá helyezze el.

1. Igazítsa a papírsablon Középső vonalát a televízió közepéhez (ha a Soundbart a televízió alá szereli fel), majd rögzítse a

Falikonzol sínt a falra ragasztószalaggal.

- Ha a felszerelés nem televízió alá történik, akkor igazítsa a Középső vonalát a felszerelési terület közepéhez.

1. Nyomjon egy tollhegyet vagy hegyes ceruzát az B-TYPE képek közepén keresztül, a sín mindkét végén, hogy megjelölhesse a lyukakat a tartócsavarok számára, majd távolítsa el a Falikonzol sínt.

1. Egy megfelelő méretű fúrószárral fúrjon lyukat a falba minden jelölésnél.

- Ha a jelölések nem egyeznek meg a csonkok pozíciójával, akkor minden képpen illesszen be megfelelő horgonyokat vagy tipliket a lyukakba, mielőtt behelyezné a tartócsavarokat. Ha horgonyokat vagy tipliket használ, akkor győződjön meg arról, hogy a kifúrt lyukak elég nagyok-e a használni kívánt horgonyokhoz vagy tiplikhez.

1. Nyomjon egy csavart (nem része a csomagnak) valamennyi Tartócsavar keresztül, majd csavarozza mindegyik csavart szorosan a tartócsavar lyukakba.

1. Használjon két Csavar (M4 x L12) a Fali Konzol J és B felerősítéséhez a Soundbar aljára. A megfelelő illeszkedés érdekében győződjön meg arról, hogy a Soundbar kidudorodásait a konzolok lyukaihoz igazítja-e.

- Az összeszerelés során győződjön meg arról, hogy a Fali Konzol felfüggesztő része a Soundbar hátoldala mögött legyen.

A Soundbar jobb széle

- A bal és jobb konzolok eltérő alakúak. Győződjön meg arról, hogy megfelelően helyezte-e el ezeket.

1. Szerelje fel a Soundbart a mellékelt Fali Konzol, a Fali Konzol felfüggesztésével a falon levő Tartócsavar.

- Enyhén döntse meg a Soundbart, hogy mindkét Tartócsavar fejet beilleszthesse a Fali Konzol lyukaiba. Nyomja a Soundbart a nyíl irányában, és győződjön meg arról, hogy mindkét oldal szorosan rögzítve lett-e.

A Soundbar leszerelése a falról

1. A Soundbar falikonzolról történő leszereléséhez nyomja a nyíl irányában, döntse enyhén felfelé, majd az ábrán látható módon húzza el a faltól.

• Ne akasszon semmit a felszerelt készülékre, és ne tegye ki ütések hatásának, és ne ejtse le.
• Rögzítse a készüléket biztonságosan a falra, hogy nehogy lezuhanhasson. Ha a készülék lezuhan, személyi sérülést okozhat, vagy a készülék károsodhat.
• Ha a készüléket falra szereli, figyeljen arra, hogy gyermekek ne húzhassák a kábeleket, mert a készülék lezuhanhat.
• Az optimális teljesítmény érdekében falra szerelésnél szerelje a hangszórórendszert legalább 5 cm-el a TV alá, ha a TV a falra van szerelve.
• Az Ön biztonsága érdekében, ha a készüléket nem a falra rögzíti, akkor helyezze biztonságos, sík felületre, ahol nem tud leesni.

10 SZOFTVERFRISSÍTÉS

Előfordulhat, hogy a Samsung a jövőben szoftverfrissítéseket biztosít a Soundbar rendszer eszközszoftveréhez.

Ha rendelkezésre áll frissítés, frissítheti az eszközszoftvert, ha a frissítést tartalmazó USB eszközt csatlakoztatja a Soundbar USB portjához. A frissítés fájlok letöltésével kapcsolatos további információkért látogasson el a Samsung Electronics honlapjára a (www.samsung.com → Support) címen.

Majd adja meg vagy válassza ki a Soundbar modelljét válassza a Szoftver és Alkalmazások pontot, majd a Letöltések pontot.

Frissítési Folyamat

1. Csatlakoztasson egy Mikro USB-USB adapter kábelt egy dugós USB 2.0 Mikro USB csatlakozóval (B típus) a Soundbaron levő Mikro USB csatlakozó egyik végéhez, és egy szabványos hüvelyes 2.0 USB csatlakozót (A típus) a másik végéhez.

- A Mikro USB-USB adapter Kábel külön kapható. A vásárláshoz vegye fel a kapcsolatot a Samsung Szervizközponttal vagy a Samsung Vevőszolgálattal.

1. Kövesse az alábbi lépéseket a termék szoftverének letöltéséhez: Látogasson el a Samsung honlapjára a (samsung.com) címen → keresse meg a modell nevét - válassza ki az ügyféltámogatás opciót (az opció neve változhat)

2. Mentse el a letöltött szoftvert egy USB memóriaegységre, és válassza a „Kibontás Ide“ lehetőséget a mappa kibontásához.

3. Kapcsolja ki a Soundbart és csatlakoztassa a Mikro USB adapter kábelen levő hüvelyes porthoz az USB memóriaegységet, amely a szoftverfrissítést tartalmazza. Csatlakoztassa a kábelt a Soundbar USB portjához.

4. Kapcsolja be a Soundbart. 3 percen belül az „UPDATE” jelenik meg, és a frissítés megkezdődik.

5. Ha a frissítés megtörtént, akkor a Soundbar kikapcsol. Tartsa lenyomva 5 másodpercig a

▶II gombot a távirányítón. Az „INIT” jelenik meg a kijelzön, majd a Soundbar kikapcsol. A frissítés befejeződött.

- A készülék DUAL BOOT funkcióval rendelkezik. Ha a firmware frissítése nem sikerült, újra frissítheti a firmware-t.

Ha a UPDATE nem jelenik meg

1. Kapcsolja ki a Soundbar-t, és válassza le, majd csatlakoztassa újra a Soundbar USB portjához az USB tárolóeszközt, amely a frissítési fájlokat tartalmazza.

2. Húzza ki a Soundbar hálózati kábelét, csatlakoztassa ismét, majd kapcsolja be a Soundbart.

- Előfordulhat, hogy a firmware frissítése nem működik megfelelően, ha az USB tárolóeszközön a Soundbar által támogatott audiofájlok találhatók.

- A frissítés közben ne szakítsa meg az áramellátást és ne húzza ki az USB eszközt. A firmware frissítésének befejeztével a központi egység automatikusan kikapcsol.

- A frissítést befejezését követően elindul a Soundbar felhasználói beállítása. Azt tanácsoljuk, hogy jegyezze fel az egyéni beállításokat, így egyszerűen visszaállíthatja őket a frissítést követően. Vegye figyelembe, hogy a firmware frissítése visszaállítja a mélysugárzó csatlakozást is. Ha a frissítés után a mélysugárzó nem csatlakozik újra automatikusan, tekintse meg a 6. oldalt. Ha a szoftverfrissítés nem sikerül, akkor ellenőrizze, hogy az USB memóriaegység nem hibás-e.

- A Mac OS felhasználóknak az MS-DOS (FAT) lehetőséget kell használniuk USB formátumként.

- Az USB tárolóeszköz gyártójától függően előfordulhat, hogy az USB-n keresztül történő frissítés nem érhető el.

11 HIBAELHÁRÍTÁS

Mielött segítséget kérne, ellenőrizze a következőket:

A készülék nem kapcsol be.

A hálózati kábel be van dugva a konnektorba?

→A hálózati kábelt csatlakoztassa a konnektorba.

Egy funkció nem működik a gomb megnyomásakor.

Van statikus elektromosság a levegőben?

→Húzza ki a dugót, majd csatlakoztassa újra.

A hang idönként kihagy BT módban.

→ Lásd a Bluetooth csatlakozás szakaszokat a 11 és 17. Idalon

Nincs hang.

Be van kapcsolva a némítás?

→ A VOL gombbal kapcsolja ki a funkciót.

A hangerő minimumon van?

→Állítsa be a hangerőt.

Nem működik a távvezérlő.

Lemerültek az elemek?

→Helyezzen be új elemeket.

Túl nagy a távolság a távirányító és a Soundbar központi egység között?

→ Vigye a távirányítót közelebb a Soundbar központi egységhez.

A piros LED a mélysugárzón villog és a mélysugárzó nem ad ki hangot.

Ez a probléma akkor merülhet fel, ha a mélysugárzó nincsen csatlakoztatva a Soundbar központi egységhez.

→ Próbálja meg újra csatlakoztatni a mélysugárzót. (Lásd a 6. oldalt.)

A mélysugárzó észrevehetően mozog és rezeg.

Próbálja meg beállítani a mélysugárzó rezgését.

→ A mélysugárzó hangerejének beállításához nyomja fel vagy le a WOOFER gombot a távirányítón. (-12, -6 \~ +6 között)

12 SZABADALMAK

DOLBY

AUDIO

A nyílt forráskódú projektekkel kapcsolatos kérdésekkel és kérésekkel érdeklődjön a Samsung e-mail címén ([e-mail]).

14 FONTOS MEGJEGYZÉS A SZERVIZZEL KAPCSOLATBAN

• Az útmutatóban látható ábrák és illusztrációk csak referenciaként szolgálnak, és eltérhetnek a termék tényleges megjelenésétől.
• Adminisztrációs költséget számíthatunk fel, ha
  (a) mérnöknek kell ellátogatnia otthonába és a termék nem hibásodott meg (a felhasználói kézikönyv elolvasásának elmulasztása esetén).
  (b) a készüléket javítómühelybe hozza, de nem hibásodott meg (a felhasználói kézikönyv elolvasásának elmulasztása esetén).
• A látogatás vagy a javítási munka megkezdése előtt tájékoztatjuk az adminisztrációs díj mértékéről.

15 MÜSZAKI ADATOK ÉS ÚTMUTATÓ

Müszaki adatok

A 2/1984. (lll. 10.) BkM-lpM sz. együttes rendelet alapján, mint forgalmazó tanúsítjuk, hogy a HW-M450 típusú készülék megfelel az alábbi műszaki jellemzőknek

ÁLTALÁNOS	USB		5 V/0,5 A
	Tömeg	Soundbar Központi Egység	2,0 kg
		Mélysugárzó (PS-WM30)	7,2 kg
	Méretek(Szé x Ma x Mé)	Soundbar Központi Egység	908,5 x 53,5 x 70,5 mm
		Mélysugárzó (PS-WM30)	200,0 x 392,0 x 378,0 mm
	Működési hőmérséklet		+5 °C - +35 °C
	Páratartalom		10 % - 75 %
ERŐSÍTŐ	Névleges teljesítmény	Soundbar Központi Egység	40 W x 4, 6 ohm
		Mélysugárzó (PS-WM30)	160 W, 3 ohm
Támogatott lejátszási formátumok(A DTS 2.0 hang DTS formátumban kerül lejátszásra.)			LPCM 2ch, Dolby AudioTM(Dolby® Digital -t támogatja), DTS
Vezeték nélküli eszköz kimeneti teljesítmény		BT max jeladó teljesítmény	100 mW 2,4 GHz – 2,4835 GHz mellett
		SRD max jeladó teljesítmény	25 mW 5,725 GHz – 5,825 GHz mellett

MEGJEGYZÉSEK

- A Samsung Electronics Co., Ltd fenntartja a jogot a műszaki adatok külön figyelmeztetés nélküli megváltoztatására.

- A súly- és méretadatok körülbelüli értékek.

- Az áramellátással és enegriafelhasználással kapcsolatos további információért olvassa el a terméken található címkét. (Címke : Soundbar Központi Egység alja)

Teljes Energiafogyasztás Kikapcsolt Állapotban (W)		2,9 W
Bluetooth Port deaktiválási mód		Nyomja meg a „Bluetooth POWER” gombot a távirányítón, ha a készülék „BT” módban van.

- A Samsung Electronics ezennel kijelenti, hogy ez a berendezés megfelel a 2014/53/EK irányely előírásainak.

Az EU megfelelőségi nyilatkozat az alábbi weboldalon olvasható:

http://www.samsung.com, lépjen be a Támogatás > Terméktámogatás keresése menübe, és írja be a modell nevét.

Ez a berendezés az EU összes országában működtethető.

[A termékhez tartozó akkumulátorok megfelelő ártalmatlanítása]

(A szelektív gyűjtő rendszerekkel rendelkező országokban használható)

Az akkumulátoron, a kézikönyvön vagy a csomagoláson szereplő jelzés arra utal, hogy hasznos élettartama végén a terméket nem szabad egyéb háztartási hulladékkal együtt kidobni. Ahol szerepel a jelzés, a Hg, Cd vagy Pb kémiai elemjelölések arra utalnak, hogy az akkumulátor az EK 2006/66. Számú irányelvben rögzített referenciaszintet meghaladó mennyiségű higanyt, kadmiumot vagy ólmot tartalmaz.

Az akkumulátorok nem megfelelő kezelése esetén ezek az anyagok veszélyt jelenthetnek az egészségre vagy a környezetre.

A természeti erőforrások megóvása és az anyagok újrafelhasználásának ösztönzése érdekében kérjük, különítse el az akkumulátorokat a többi hulladéktól és vigye vissza a helyi, ingyenes akkumulátorleadó helyre.

A termék hulladékba helyezésének módszere

(WEEE – Elektromos & elektronikus berendezések hulladékai)

(A szelektív gyűjtő rendszerekkel rendelkező országokban használható)

Ez a jelzés a terméken, tartozékain vagy dokumentációján arra utal, hogy hasznos élettartama végén a terméket és elektronikus tartozékait (pl. töltőegység, fejhallgató, USB kábel) nem szabad a háztartási hulladékkal együtt kidobni. A szabálytalan hulladékba helyezés által okozott környezet- és egészségkárosodás megelőzése érdekében ezeket a tárgyakat különítse el a többi hulladéktól, és felelősségteljesen gondoskodjon az újrahasznosításukról az anyagi erőforrások fenntartható újrafelhasználásának elősegítése érdekében.

A háztartási felhasználók a termék forgalmazójától vagy a helyi önkormányzati szervektől kérjenek tanácsot arra vonatkozóan, hová és hogyan vihetik el az elhasznált termékeket a környezetvédelmi szempontból biztonságos újrahasznosítás céljából.

Az üzleti felhasználók lépjenek kapcsolatba beszállítójukkal, és vizsgálják meg az adásvételi szerződés feltételeit. Ezt a terméket és tartozékait nem szabad az egyéb közületi hulladékkal együtt kezelni.

A Samsung környezetvédelem iránti elkötelezettségével és termékspecifikus jogszabályi kötelezettségeivel kapcsolatban, pl. REACH, WEEE, Akkumulátorok, látogasson el az alábbi weboldalra: http://www.samsung.com/uk/aboutsamsung/samsungelectronics/corporatecitizenship/data_corner.html weboldalra
