Тип продукт	Саундбар
Марка	Samsung
Модел	HW-M450/EN
Размери (Ш x В x Д)	860 x 60 x 80 mm
Тегло	2,5 kg
Обща мощност	200 W RMS
Канали	2.1
Свързаност	Bluetooth, HDMI ARC, USB, оптичен вход
Основни функции	Виртуален съраунд звук, кино режим, нощен режим, спортен режим
Захранване	100-240 V AC, 50/60 Hz
Консумация на електроенергия	30 W
Поддръжка и почистване	Почиствайте с мека суха кърпа. Не използвайте течни или абразивни продукти.
Безопасност	Да не се излага на влага или източници на топлина. Изключете от захранването преди почистване.
Резервни части и ремонтопригодност	Резервни части налични чрез сервиз за обслужване на клиенти. Индекс на ремонтопригодност: 8,0/10
Обща информация	Саундбар, съвместим с повечето телевизори Samsung. Безжичен субуфер включен.

Често задавани въпроси - HW-M450/EN SAMSUNG

Как да свържа саундбара с телевизора си?

Използвайте HDMI ARC (Audio Return Channel) кабел или оптичен кабел. Уверете се, че телевизорът е настроен на външен аудио изход.

Може ли да се използва саундбарът без субуфер?

Да, но звукът ще бъде по-беден на баси. Безжичният субуфер подобрява звуковото изживяване.

Как да активирам Bluetooth режим?

Натиснете бутона Source на дистанционното, докато изберете BT. Активирайте Bluetooth на вашето устройство и изберете 'Samsung HW-M450'.

Какво да направя, ако звукът е прекъснат или изкривен?

Проверете връзките (HDMI/оптичен), намалете силата на звука и изключете звуковите ефекти. Отдалечете саундбара от източници на смущения.

Как да почистя саундбара?

Използвайте мека суха кърпа. Никога не използвайте химически продукти или вода, които могат да повредят компонентите.

Мога ли да управлявам саундбара с дистанционното на моя Samsung телевизор?

Да, ако телевизорът ви поддържа HDMI-CEC (Anynet+). Активирайте тази функция в настройките на телевизора.

Какви звукови режими са налични?

Саундбарът предлага режими Standard, Кино, Музика, Нощен и Спорт. Превключвайте с бутона Sound Mode.

Има ли приложение за управление на саундбара?

Да, можете да използвате приложението Samsung Audio Remote (достъпно за iOS и Android), за да коригирате настройките.

Как да нулирам саундбара?

Задръжте натиснат бутона Volume - на саундбара за 5 секунди, докато се покаже 'INIT'. Настройките се връщат към фабричните стойности.

Какво да разбера за индекса на ремонтопригодност?

Индексът на ремонтопригодност (8/10) показва лекотата на ремонт. Резервните части са налични чрез сервиза за обслужване на клиенти на Samsung.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ HW-M450/EN SAMSUNG

	ВНИМАНИЕРИСК ОТ ТОКОВ УДАР ДАНЕ СЕ ОТВАРЯ	[КНТТ]
[НТ4С]	Този символ показва, че вътре имависоко напрежение. Опасно е даосъществявате какъвто и да е билоконтакт с вътрешната част напродукта.
[8ТТ7]	Този символ показва, че в продукта евключена важна документация заработата и поддръжката.
	Продукт от клас II: Този символпоказва, че не е необходима връзказа безопасност към земята(заземяване).
[5Y7С]	АС напрежение: Този символпоказва, че номиналнотонапрежение, маркирано с тозисимвол, е АС напрежение.
[45НД]	DC напрежение: Този символпоказва, че номиналнотонапрежение, маркирано с тозисимвол, е DC напрежение.
[6ТК4]	Внимание, направете справка винструкциите за използване: Тозисимвол инструктира потребителя данаправи справка в ръководството напотребителя за допълнителнаинформация за безопасността.

ВНИМАНИЕ

ПРЕДУПРЕЖДЕНИЕ

- За да намалите риска от пожар или електрически шок, не излагайте апаратурата на дъжд или влага.

ВНИМАНИЕ

- Апаратурата трябва винаги да бъде свързана към променливотоков източник на захранване със защитна заземителна връзка.

- За да изключите прибора от захранването, издърпайте щепсела от контакта. Поради тази причина, контактът трябва да бъде удобен.

- Апаратът не бива да бъде излаган на капене или пръски. Не поставяйте предмети, пълни с течности, напр. вази, върху уреда.

- За да изключите напълно уреда, трябва да извадите щепсела на захранващия кабел от контакта. Следователно щепселът на захранващия кабел трябва да бъде лесно достъпен по всяко време.

ПРЕДПАЗНИ МЕРКИ

1. Погрижете се променливото електрозахранване във ваши дом да съответства на идентификационния стикер, който е поставен на гърба на вашия продукт. Инсталирайте своя продукт хоризонтално, върху подходяща основа (мебел), с достатъчно място около него за вентилация 7\~10 см. Внимавайте да не бъдат покрити вентилационните отвори. Не поставяйте устройството върху усилватели или друго оборудване, което може да се нагорещи. Устройството е предназначено за непрекъсната употреба. За да изключите напълно устройството, извадете адаптера за променлив ток от стенния контакт. Извадете щепсела на устройството от контакта, ако възнамерявате да не го използвате дълъг период от време.

2. По време на гръмотевични бури изваждайте щепсела на електрозахранването от контакта. Пикове на напрежение, дължащи се на мълнии, могат да повредят уреда.

3. Не излагайте уреда на пряка слънчева светлина или други източници на топлина. Това може да доведе до прегряване и неизправност на уреда.

4. Пазете уреда от влага (напр. вази) и прекомерна топлина (напр. камина), или оборудване, което създава силни магнитни или електрически полета. Извадете щепсела от контакта на електрозахранването. Продуктът не е предназначен за промишлена употреба. Използвайте този продукт само за лично ползване. Ако продуктът или дискът са били съхранявани на студено, възможно е да се образува конденз. Ако транспортирате уреда през зимата, изчакайте приблизително 2 часа докато уредът достигне стайна температура, преди да го използвате.

5. Батериите, които се използват в този продукт, съдържат химикали, които са вредни за околната среда. Не изхвърляйте батериите с общите домакински отпадъци. Не изхвърляйте батериите в огън. Не създавайте късо напрежение, не разглобявайте и не прегрявайте батериите. Ако батериите не се сменят правилно, има опасност от експлозия. Сменяйте само със същия тип или еквивалентни.

ЗА ТОВА РЬКОВОДСТВО

Ръководството на потребителя има две части: това обикновено РЪКОВОДСТВО НА ПОТРЕБИТЕЛЯ и подробното ПЪЛНО РЪКОВОДСТВО, което можете да изтеглите.

Прочетете това ръководство за инструкции за безопасност, информация за монтиране на продукта, компоненти, свързване и спецификации на продукта.

Можете да осъществите достъп до центъра за обслужване на клиенти, като сканирате QR кода. За да видите ръководството на компютъра си или на мобилно устройство, изтеглете ръководството във формат на документ от уебсайта. (http://www.samsung.com/support)

Дизайнът и спецификациите подлежат на промяна без предизвестие.

СЪДЪРЖАНИЕ

01 Проверка на компонентите 2

Поставяне на батерии преди използване на дистанционното управление (батерии АА Х 2) ____ 2

02 Преглед на продукта 3

Преден панел/Десен панел на Soundbar 3

Долен панел на Soundbar 4

03 Свързване на Soundbar 5

Свързване на електрическото захранване ____ 5

Свързване на Soundbar към субуфера ____ 6

– Автоматично свързване между субуфера и Soundbar ____ 6

– Ръчно свързване на субуфера, ако автоматичното свързване е неуспешно ____ 7

04 Свързване към вашия телевизор 9

Метод 1. Свързване чрез кабел ____ 9

– Свързване чрез оптичен кабел ____ 9

– Свързване на телевизор чрез HDMI кабел ____ 10

Метод 2. Безжично свързване ____ 11

– Свързване на телевизор чрез Bluetooth ____ 11

05 Свързване на външно устройство 13

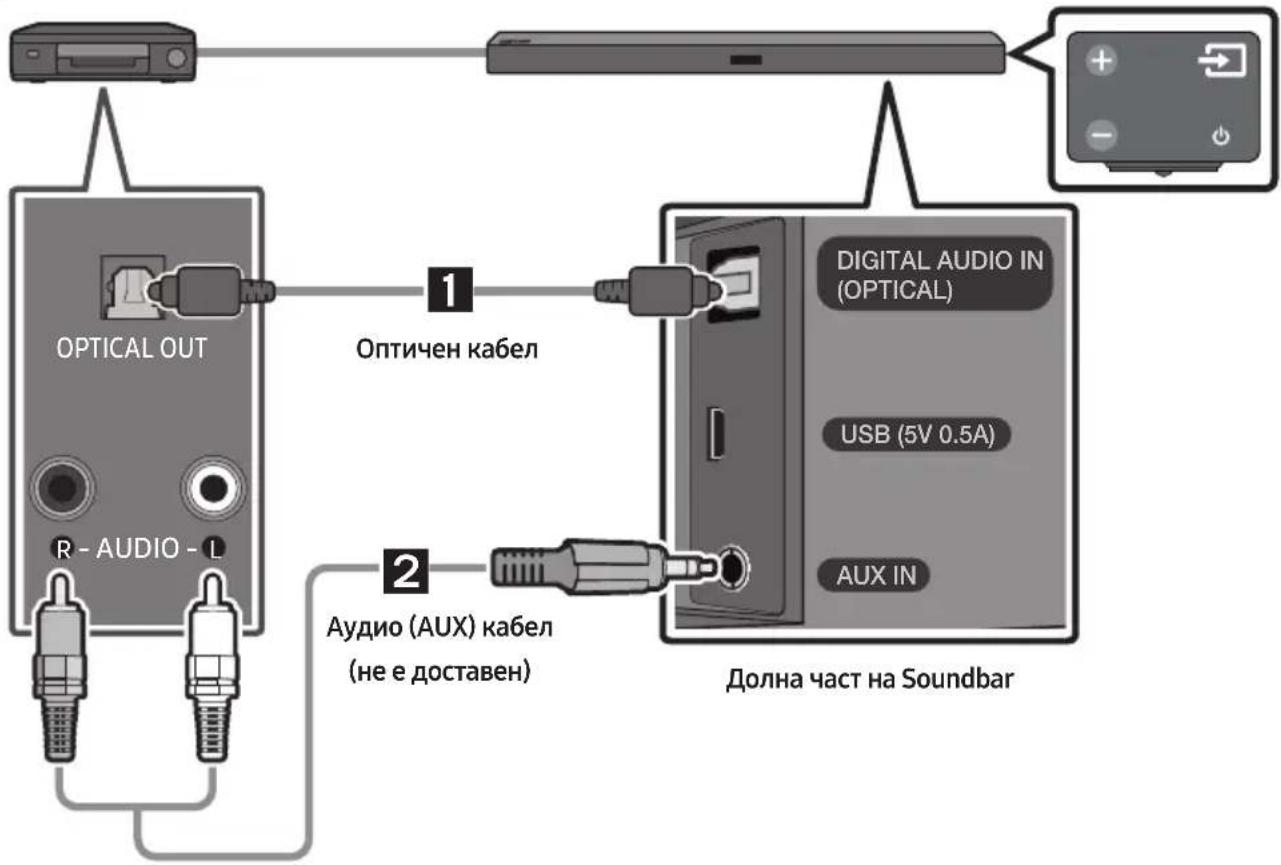

Свързване чрез оптичен или аналогов аудио (AUX) кабел ____ 13

Свързване чрез HDMI кабел ____ 14

06 Свързване на USB 15

07 Свързване на мобилно устройство 17

Свързване чрез Bluetooth ____ 17

Използване на приложението Audio Remote на Samsung ____ 20

– Инсталиране на приложението Audio Remote на Samsung ____ 20
– Стартиране на приложението Audio Remote на Samsung ____ 20

08 Използване на дистанционното управление 21

Как да използвате дистанционното управление ____ 21
Настройване на силата на звука на Soundbar чрез дистанционно управление на телевизор 24
Използване на скритите бутони ____ 25
Изходни спецификации за различните режими за звукови ефекти ____ 25

09 Монтиране на конзолата за стена 26

Предпазни мерки при монтаж ____ 26
Компоненти за стенен монтаж 26

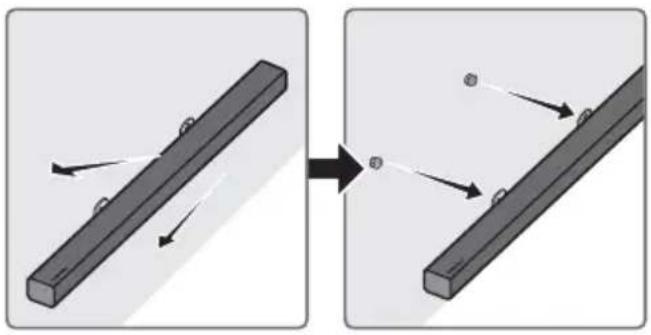

Демонтиране на Soundbar от стената ____ 29

10 Актуализиране на софтуер 29

Процедура за актуализиране ____ 30
Ако не се покаже UPDATE ____ 30

11 Отстраняване на неизправности 31

Лиценз 32

Бележка за лиценза за отворен код 32

Важни бележки за обслужването 32

Спецификации и ръководство 33

• Стъпките за свързване на захранването са обозначени (①, ②, ③). За допълнителна информация относно свързването на захранването вижте страница 5.
• За компоненти за монтиране на Soundbar към стената вижте страница 26.
• Микро USB към USB адаптерът и HDMI кабелите се продават отделно. За да ги закупите, се свържете със сервизен център на Samsung или с център за обслужване на клиенти на Samsung.
• Външният вид на аксесоарите може леко да се различава от илюстрациите по-горе.

Поставяне на батерии преди използване на дистанционното управление (батерии АА X 2)

Плъзнете капачето на гнездото за батерии по посока на стрелката, докато го отстраните изцяло. Поставете 2 батерии АА (1,5 V), като ги ориентирате така, че поляритетът им да е правилен. Плъзнете отново капачето на гнездото за батериите на мястото му.

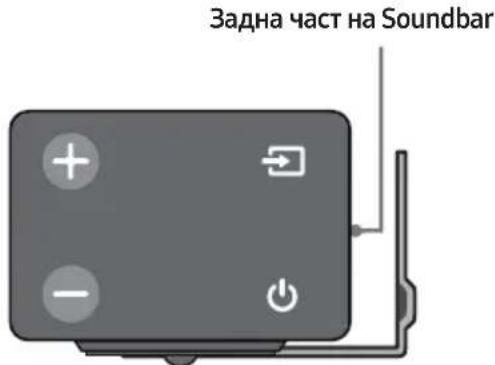

Преден панел/Десен панел на Soundbar

1	ДисплейПоказва състоянието и текущия режим на продукта.
2	Бутон +/- (Сила на звука)Регулира силата на звука.Когато се настройва, нивото на силата на звука се появява на предния дисплей на Soundbar.
3	Бутон (захранване)Включва и изключва захранването.
4	Бутон (източник)Избира входящия режим на източника.
	Входящ режим Дисплей
	Оптичен цифров вход D.IN
	ARC (HDMI OUT) вход	D.IN → TV ARC (Автоматично преобразуване)
	AUX вход AUX
	HDMI вход HDMI
	BLUETOOTH режим BT
	USB режим	USB
	За да включите режим „BT PAIRING“, променете източника към режим „BT“ и след това натиснете и задръжте бутона (източник) за повече от 5 секунди.

• Когато включите кабела за променлив ток, клавишът за включване ще заработи след 4 до 6 секунди.
• Когато включите захранването на това устройство, ще има забавяне от 4 до 5 секунди, преди да може да се възпроизвежда звук.
• Ако искате да се радвате на звук само от Soundbar, трябва да изключите високоговорителите в менюто Настройка на аудио на телевизора. Направете справка с ръководството за потребителя на вашия телевизор.

Долен панел на Soundbar

1	DIGITAL AUDIO IN (OPTICAL)Свържете към цифровия (оптичен) изход на външно устройство.
2	USB (5V 0.5A)Свържете USB устройство тук, за да възпроизвеждате музыкални файлове на USB устройството чрез Soundbar.
3	AUX INСвържете към аналоговия изход на външно устройство.
4	HDMI INВъвежда цифрови видео- и аудиосигнали едновременно чрез HDMI кабел.Свържете към HDMI изход на външно устройство.
5	HDMI OUT (TV-ARC)Свържете към HDMI (ARC) жак на телевизор.
6	DC 24V (Вход за захранване)Свържете AC/DC адаптера.

- При изключване на захранващия кабел на AC/DC адаптера за захранване от електрическия контакт, издърпайте щепсела. Не дърпайте кабела.

- Не свързвайте това устройство или други компоненти към АС контакт, докато всички връзки между компонентите не бъдат завършени.

03 СВЪРЗВАНЕ НА SOUNDBAR

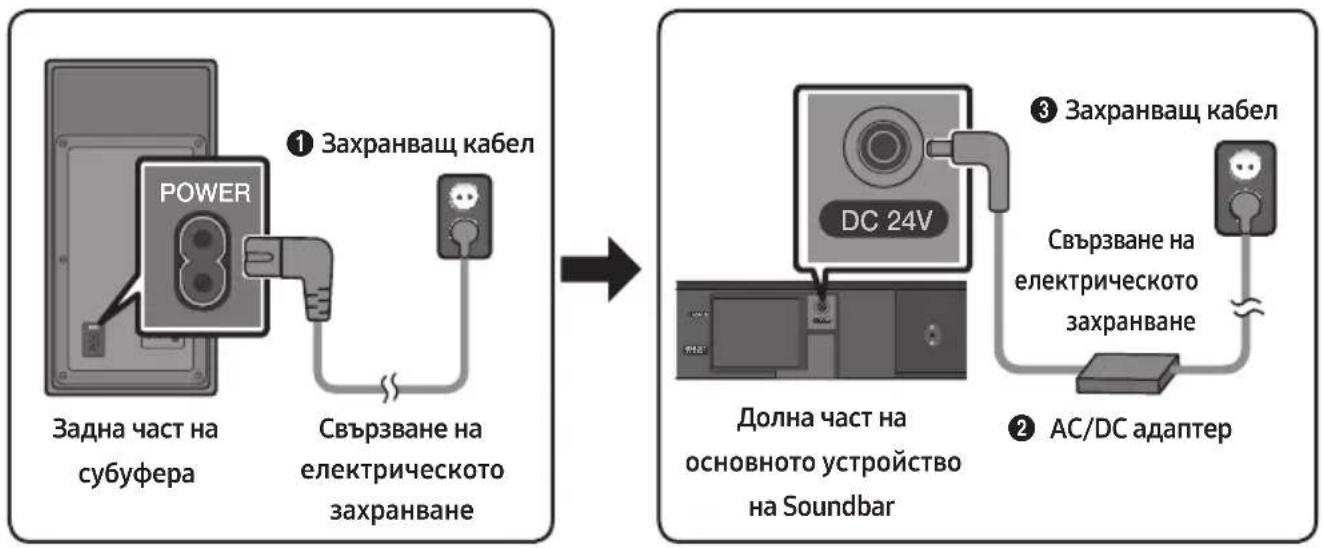

Свързване на електрическото захранване

Използвайте компонентите на захранването (①, ②, ③), за да свържете устройствата към електрически контакти в следния ред: 1.) Субуфер → 2.) Основно устройство на Soundbar. Вижте илюстрациите по-долу.

- За допълнителна информация относно необходимото електрозахранване и консумация на енергия вижте етикета, поставен на продукта. (Етикет: долна част на основното устройство на Soundbar)

- Уверете се, че AC/DC адаптерът е поставен хоризонтално върху маса или на пода. Ако поставите AC/DC адаптера така, че да виси с входа за AC кабела ориентиран нагоре, в адаптера може да проникне вода или други чужди частици и това да причини неизправност на адаптера.

Свързване на Soundbar към субуфера

Когато субуферът е свързан, можете да се наслаждавате на наситен басов звук.

Автоматично свързване между субуфера и Soundbar

Когато включите захранването, след като свържете захранващите кабели към Soundbar и към субуфера, субуферът се свързва автоматично към Soundbar.

- Когато автоматичното сдвояване приключи, сините индикатори в задната част на субуфера се включват.

Светлинни LED индикатори в задната част на субуфера

LED индикатори	Състояние Описание Разделителна способност
Синьо	Вкл.	Успешно свързване (нормална работа)	-
	Мига	Възстановяване на връзката	Проверете дали захранващият кабел на основното устройство на Soundbar е свързан правилно или изчакайте известно време. (Ако мигането продължава, опитайте се ръчно да свържете субуфера. Вижте страница 7.)
Червено Вкл.		Готовност (основното устройство на Soundbar се е изключило)	Проверете дали захранващият кабел на основното устройство на Soundbar е свързан правилно.
		Свързването е неуспешно	Свържете отново. Вижте инструкциите за ръчно свързване на страница 7.
Червено и синьо	Мига Не изправност		Вижте информацията за връзка със сервизен център на Samsung в ръководството.

Ръчно свързване на субуфера, ако автоматичното свързване е неуспешно

Проверете, преди да извършите ръчно свързване

- Проверете дали захранващите кабели на Soundbar и на субуфера са свързани правилно

- Уверете се, че Soundbar е включен.

1. Натиснете и задръжте ID SET в задната част на субуфера най-малко за 5 секунди. Червеният индикатор отзад на субуфера се изключва и синият индикатор премигва.

Задна част на субуфера

1. Изключете Soundbar.
2. Натиснете и задръжте бутона VOL на дистанционното управление най-малко за 5 секунди, докато Soundbar е изключен (OFF).
3. Съобщението за ID SET се появява на дисплея на Soundbar за 1,3 секунди и след това изчезва.

1. Когато синият индикатор на субуфера мига, включете захранването на Soundbar, като натиснете бутона ⏻ (Захранване) отдясно на основното устройство или на дистанционното управление.

2. Когато връзката се установи успешно, синият индикатор в задната част на субуфера спира да мига и започва да свети постоянно.

- Ако процесът на свързване е неуспешен, синият индикатор ще мига непрекъснато. Преминете към Стъпка 1 и започнете отначало.

БЕЛЕЖКИ

• Не свързвайте захранващия кабел на този продукт или вашият телевизор към електрически контакт, докато всички връзки между компонентите не бъдат завършени.

• Преди да преместите или инсталирате този продукт, трябва да се уверите, че захранването е изключено и захранващият кабел не е свързан към електрически контакт.

• Ако основният модул е изключен, безжичният субуфер ще премине в режим на готовности светодиодът STANDBY в задната част ще светне в червено, след като е премигнал няколко пъти в синьо.

• Ако използвате устройство, което използва същата честота (5,8 GHz), както Soundbar, в близост до Soundbar, смущенията могат да причинят прекъсване на звука.
• Максималното разстояние на предаване на безжичния сигнал на основния модул е около 10 метра, но може да варира в зависимост от вашата работна среда. Ако между основния модул и безжичния субуфер има стоманобетонна или метална стена, системата може изобщо да не работи, защото безжичният сигнал не може да проникне през метал.

ПРЕДПАЗНИ МЕРКИ

• В безжичния субуфер има вградени антени за приемане на безжичен сигнал. Съхранявайте модулите далеч от вода и влага.
• За да си осигурите оптимально качество при слушане, уверете се, че в зоната около безжичния високоговорител за ниски честоти и модула на безжичния приемник (продава се отделно) няма препятствия.

За да постигнете истински безжичен съраунд звук, свържете комплекта безжични задни високоговорители на Samsung (SWA-8500S) към своя Soundbar (продава се отделно). За допълнителна информация вижте ръководството за комплекта безжични задни високоговорители на Samsung.

Можете да слушате звука на телевизора от своя Soundbar чрез кабелна или безжична връзка.

- Когато саундбарът е свързан към избрани телевизори Samsung, той може да се управлява посредством дистанционното управление на телевизора.

– При използване на оптичен кабел тази функция може да се поддържа от смарт телевизори Samsung, модели 2017 г., които поддържат Bluetooth.

– Освен това тази функция ви позволява да използвате менюто на телевизора, за да задавате полето на звука и различни настройки, както и силата на звука и заглушаването на звука.

Метод 1. Свързване чрез кабел

Свързване чрез оптичен кабел

1. Свържете жака DIGITAL AUDIO IN (OPTICAL) на Soundbar към жака OPTICAL OUT на телевизора чрез цифров оптичен кабел.

2. Натиснете бутона 📄 (Източник) на панела отдясно или на дистанционното управление и след това изберете режим „D.IN“.

- Korato Soundbar e свързан към смарт телевизор Samsung, излязъл на пазара след 2017 г. функцията Bluetooth POWER се включва автоматично, за да може Soundbar да се управлява посредством дистанционното управление на телевизора.

(Вижте страница 23 за подробна информация относно функцията Bluetooth POWER.)

Auto Power Link

Връзката за автоматично захранване включва автоматично Soundbar, когато телевизорът се включи.

1. Свържете Soundbar и телевизора чрез цифров оптичен кабел.

2. Натиснете бутона 📄 (Източник) на панела отдясно или на дистанционното управление и след това изберете режим „D.IN“.

3. Натиснете бутона Наляво на дистанционното управление за 5 секунди, за да включите или изключите Auto Power Link.

- Връзката за автоматично захранване по подразбиране е с настройка ON. (За да изключите тази функция, изключете автоматичното захранване, като използвате Soundbar.)

- В зависимост от свързаното устройство е възможно Auto Power Link да не функционира.

- Тази функция е налична само в режим „D.IN“.

Свързване на телевизор чрез HDMI кабел

1. При включени Soundbar и телевизор свържете HDMI кабела (не е доставен), както е показано на фигурата.

2. „TV ARC“ се появява на екрана на дисплея на основното устройство на Soundbar и Soundbar възпроизвежда звука на телевизора.

- Ако звукът на телевизора не се чува, натиснете бутона (Източник) на дистанционното управление или в дясната страна на Soundbar, за да превключите в режим „D.IN“. На екрана се извеждат последователно „D.IN“ и „TV ARC“ и се възпроизвежда звукът на телевизора.

• Ако „TV ARC“ не се извежда на екрана на дисплея на основното устройство на Soundbar, проверете дали кабельт е свързан към правилния порт.
• Използвайте бутоните за сила на звука на дистанционното управление на телевизора, за да промените силата на звука на Soundbar.

БЕЛЕЖКИ

• HDMI представлява интерфейс, който позволява цифрово предаване на видео и аудио данни само чрез един конектор.
• Ако телевизорът има ARC порт, свържете HDMI кабела към порта HDMI IN (ARC).
• Препоръчваме използването на HDMI кабел без сърцевина, ако е възможно. Ако използвате HDMI кабел със сърцевина, използвайте такъв, чийто диаметър е по-малък от 14 мм.
• Anynet+ трябва да бъде включено.
• Тази функция не е налична ако HDMI кабельт не поддържа ARC.

Метод 2. Безжично свързване

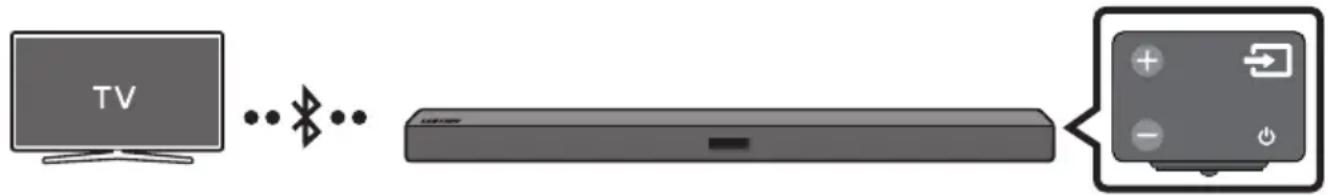

Свързване на телевизор чрез Bluetooth

Когато телевизорът е свързан чрез Bluetooth, можете да слушате стерео звук, без да има хаос с кабелите.

- Само един телевизор може да бъде свързан в даден момент.

Първоначално свързване

1. Натиснете бутона ➞ (Източник) на панела отдясно или на дистанционното управление и след това изберете режим „ВТ“.
2. Сменете „BT“ с „BT PAIRING“.

- Ако се появи „BT READY“, натиснете и задръжте бутона ➞ (Източник) на панела отдясно на Soundbar или на дистанционното управление за повече от 5 секунди, за да се изведе „BT PAIRING“.

1. Изберете режима Bluetooth на телевизора. (За допълнителна информация вижте ръководството на телевизора.)

2. Изберете „[AV] Samsung Soundbar Mxxx M-Series“ от списъка на екрана на телевизора. Наличният Soundbar се обозначава с „Need Pairing“ или „Paired“ в списъка на Bluetooth устройствата на телевизора. За да свържете Soundbar, изберете съобщението и установете връзка.

- Когато телевизорът се свърже, [Име на телевизор] → „ВТ“ се появява на предния дисплей на Soundbar.

1. Вече можете да чувате звука на телевизора от Soundbar.

Ако устройството не успее да се свърже

• Ако предходно свързаният Soundbar (напр. „[AV] Samsung Soundbar Mxxx M-Series“) се появи в списъка, изтрийте го.
• В режим „ВТ“ натиснете и задръжте бутона 📄 (Източник) за повече от 5 секунди на панела отдясно на Soundbar или на дистанционното управление, за да превключите към режим „ВТ PAIRING“. След това изберете „[AV] Samsung Soundbar Mxxx M-Series“ от списъка за търсене на телевизора.

Какво означава състоянието BT READY и BT PAIRING?

• BT READY : В този режим можете да търсите предходно свързвани телевизори или да се свързвате към Soundbar от предходно свързвано мобилно устройство.
• BT PAIRING : В този режим можете да се свържете към ново устройство. (Докато сте в режим „ВТ“, натиснете и задръжте бутона 📄 (Източник) за повече от 5 секунди в дясната част на Soundbar или на дистанционното управление).

БЕЛЕЖКИ

• Ако бъдете подканени да въведете PIN код, докато свързвате Bluetooth устройство, въведете <0000>.
• В режим на Bluetooth свързване, Bluetooth връзката ще се изгуби, ако разстоянието между Soundbar и Bluetooth устройството надвишава 10 м.
• Soundbar се изключва автоматично след 5 минути в състояние Готовност.
• Soundbar може да не извърши правилно Bluetooth търсене или свързване при следните обстоятелства:
  – Ако около Soundbar има силно електромагнитно поле.
  – Ако няколко Bluetooth устройства са сдвоени едновременно към Soundbar.
  – Ако Bluetooth устройството е изключено, не е на мястото си или е в неизправност.

- Електронните устройства могат да причинят радиосмущения. Устройствата, които генерират електромагнитни вълни, например микровълнови фурни, безжични LAN устройства и др., трябва да бъдат далеч от основното устройство на Soundbar.

Изключване на Soundbar от телевизора

Натиснете бутона 📄 (Източник) на панела отдясно или на дистанционното управление и превключете към който и да е режим, различен от „ВТ“.

• Разкачването отнема време, защото телевизорът трябва да получи отговор от Soundbar. (Необходимото време може да се различава в зависимост от модела на телевизора.)
• За да отмените автоматичното Bluetooth свързване между саундбара и телевизора, натиснете бутона ▶II (Възпроизвеждане/Пауза) на дистанционното управление за 5 секунди в състояние „BT READY“. (Превключване Вкл. → Изкл.)

05 СВЪРЗВАНЕ НА ВЪНШНО УСТРОЙСТВО

Свържете към външно устройство чрез кабелна или безжична мрежа, за да възпроизведете звука на външното устройство чрез Soundbar.

Свързване чрез оптичен или аналогов аудио (AUX) кабел

BD/DVD плейър/Цифров телевизионен приемник/гейминг конзола
Дясна част на Soundbar

1 Оптичен кабел

① Свържете DIGITAL AUDIO IN (OPTICAL) на основното устройство към жака OPTICAL OUT на устройството източник, като използвате цифров оптичен кабел.
② Изберете режим „D.IN“, като натиснете бутона ➞ (Източник) на панела отдясно или на листанционното управление.

2 Аудио (AUX) кабел

① Свържете AUX IN (Аудио) на основното устройство към жака AUDIO OUT на устройството източник, като използвате аудио кабел.
② Изберете режим „AUX“, като натиснете бутона 📄 (Източник) на панела отдясно или на дистанционното управление.

Свързване чрез HDMI кабел

1. Свържете HDMI кабел (не е доставен) от жака HDMI IN в задната част на продукта към жака HDMI OUT на цифровото устройство.
2. Свържете HDMI кабел (не е доставен) от жака HDMI OUT (TV-ARC) в задната част на продукта към жака HDMI IN на телевизора.
3. Натиснете бутона → (Източник) на панела отдясно или на дистанционното управление и след това изберете режим „HDMI“.
4. Режимът „HDMI“ се извежда на дисплея на Soundbar и се възпроизвежда звук.

06 СВЪРЗВАНЕ НА USB

Можете да възпроизвеждате музыкални файлове от устройство за съхранение чрез Soundbar.

1. Свържете адаптерния кабел Микро USB към USB с мъжки USB 2.0 Micro USB конектор (тип Б) в единия край и стандартен женски 2.0 USB конектор (тип А) в другия край към микро USB конектора на Soundbar.

- Адаптерният кабел Микро USB към USB се продава отделно. За да го закупите, се свържете със сервизен център на Samsung или с център за обслужване на клиенти на Samsung.

1. Свържете своето USB устройство към женския край на адаптерния кабел.

2. Натиснете бутона → (Източник) на панела отдясно или на дистанционното управление и след това изберете режим „USB“.

3. „USB“ се появява на екрана на дисплея.

4. Възпроизвеждайте музыкални файлове от устройство за съхранение чрез Soundbar.

- Soundbar се изключва автоматично (Автоматично изключване), ако не е свързано USB устройство за повече от 5 минути.

Разширение Кодек	Скорост на	семплиране	Побитова скорост
*.mp3 MPEG 1 Layer2	16KHz ~ 48KHz 80 ~ 320kbps
	MPEG 1 Layer3 16KHz ~ 48KHz 80 ~ 320kbps
	MPEG 2 Layer3 16KHz ~ 48KHz 80 ~ 320kbps
	MPEG 2.5 Layer3 16KHz ~ 48KHz 80 ~ 320kbps
*.wma Wave_Format	MSAudio1 16KHz ~ 48KHz 56 ~ 128kbps
	Wave_Format_MSAudio2 16KHz ~ 48KHz 56 ~ 128kbps
*.aac AAC 16KHz ~ 96	KHz 48 ~ 320kbps
	AAC-LC 16KHz ~ 96KHz		128 ~ 192kbps5,1-канална 320kbps
	HE-AAC 24KHz ~ 96KHz		48 ~ 64kbps5,1-канална 160kbps
*.wav	-	16KHz ~ 48KHz	до 3000kbps
*.ogg	OGG 1.1.0	16KHz ~ 48KHz	50 ~ 500kbps
*.flac	FLAC 1.1.0, FLAC 1.2.1	16KHz ~ 96KHz	до 3000kbps

• Ако на USB устройството са съхранени твърде много папки и файлове, може да отнеме известно време, докато Soundbar влезе и възпроизведе файловете.

07 СВЪРЗВАНЕ НА МОБИЛНО УСТРОЙСТВО

Свързване чрез Bluetooth

Когато мобилно устройство е свързано чрез Bluetooth, можете да слушате стерео звук, без да има хаос с кабелите.

- Не можете да свързвате повече от едно Bluetooth устройство в даден момент.

Първоначално свързване

1. Натиснете бутона ➞ (Източник) на панела отдясно или на дистанционното управление и след това изберете режим „ВТ“.
2. Сменете „BT“ с „BT PAIRING“.

- Ако се появи „BT READY“, натиснете и задръжте бутона ➞ (Източник) на панела отдясно на Soundbar или на дистанционното управление за повече от 5 секунди, за да се изведе „BT PAIRING“.

1. Изберете „[AV] Samsung Soundbar Mxxx M-Series“ от списъка.

- Korato Soundbar е свързан към Bluetooth устройството, [Име на Bluetooth устройство] → „ВТ“ се появява на предния дисплей.

1. Възпроизвеждайте музыкални файлове от устройство, свързано чрез Bluetooth, през Soundbar.

Ако устройството не успее да се свърже

• Ако предходно свързаният Soundbar (напр. „[AV] Samsung Soundbar Mxxx M-Series“) се появи в списъка, изтрийте го.
• В режим „ВТ“ натиснете и задръжте бутона 📄 (Източник) за повече от 5 секунди на панела отдясно на Soundbar или на дистанционното управление, за да превключите към режим „ВТ PAIRING“. След това изберете „[AV] Samsung Soundbar Mxxx M-Series“ от списъка за търсене на Bluetooth устройството.

Какво означава състоянието BT READY и BT PAIRING?

• BT READY : В този режим можете да търсите предходно свързвани телевизори или да се свързвате към Soundbar от предходно свързвано мобилно устройство.
• BT PAIRING : В този режим можете да се свържете към ново устройство. (Докато сте в режим „BT“ натиснете и задръжте бутона 📄 (Източник) за повече от 5 секунди в дясната част на Soundbar или на дистанционното управление).

БЕЛЕЖКИ

• Ако бъдете подканени да въведете PIN код, докато свързвате Bluetooth устройство, въведете <0000>.
• В режим на Bluetooth свързване, Bluetooth връзката ще се изгуби, ако разстоянието между Soundbar и Bluetooth устройството надвишава 10 м.
• Soundbar се изключва автоматично след 5 минути в състояние Готовност.
• Soundbar може да не извърши правилно Bluetooth търсене или свързване при следните обстоятелства:

– Ако около Soundbar има силно електромагнитно поле.
– Ако няколко Bluetooth устройства са сдвоени едновременно към Soundbar.
– Ако Bluetooth устройството е изключено, не е на мястото си или е в неизправност.

- Електронните устройства могат да причинят радиосмущения. Устройствата, които генерират електромагнитни вълни, например микровълнови фурни, безжични LAN устройства и др., трябва да бъдат далеч от основното устройство на Soundbar.

- Soundbar поддържа SBC данни (44,1 kHz, 48 kHz).

- Свързвайте само Bluetooth устройство, което поддържа A2DP (AV) функция.

- Не можете да свързвате Soundbar с Bluetooth устройство, което поддържа само функцията HF (Свободни ръце).

- След като сдвоите Soundbar c Bluetooth устройство, избирането на „[AV] Samsung Soundbar Mxxx M-Series“ от списъка със сканирани устройства автоматично ще смени Soundbar на режим „BT“.

- Налично е само ако Soundbar присъства в списъка със сдвоени с Bluetooth устройства. (Bluetooth устройството и Soundbar трябва да са били сдвоени поне един път преди това.)

- Soundbar ще се появи в списъка с търсени от Bluetooth устройства, когато Soundbar показва „BT READY“.

- Soundbar не може да се сдвои с друго Bluetooth устройство, докато Bluetooth функцията се използва.

Включване чрез Bluetooth POWER (Bluetooth POWER)

Ако сдвоявано в миналото Bluetooth устройство се опита да се сдвои със Soundbar, когато функцията Bluetooth POWER On е включена и Soundbar е изключен, Soundbar се включва автоматично.

1. Натиснете бутона Bluetooth POWER на дистанционното управление, докато Soundbar е включен.

2. На дисплея на Soundbar се появява „ON-BLUETOOTH POWER“.

Разкачете Bluetooth устройството от Soundbar

Можете да прекъснете връзката на Bluetooth устройството с Soundbar. За инструкции, проверете ръководството за потребителя на Bluetooth устройството.

• Връзката с Soundbar ще бъде прекъсната.
• Korato Soundbar се разкачи от Bluetooth устройството, Soundbar ще изведе „BT DISCONNECTED“ на предния дисплей.

Прекъсване на връзката на Soundbar към Bluetooth устройството

Натиснете бутона 📄 (Източник) на панела отдясно или на дистанционното управление и превключете към който и да е режим, различен от „ВТ“.

• Разкачването отнема време, защото Bluetooth устройството трябва да получи отговор от Soundbar. (Времето за разкачване може да е различно в зависимост от Bluetooth устройството)
• Korato Soundbar се разкачи от Bluetooth устройството, Soundbar ще изведе „BT DISCONNECTED“ на предния дисплей.

БЕЛЕЖКИ

• В режим на свързване с Bluetooth, Bluetooth връзката може да се изгуби, ако интервалът между Soundbar и Bluetooth устройството превиши 10 м.
• Soundbar се изключва автоматично след 5 минути в режим Готовност.

Повече за Bluetooth

Bluetooth e технология, която позволява Bluetooth-съвместими устройства да общуват лесно, като използват безжична връзка от близки разстояния.

- Bluetooth устройството може да причини шум или неизправност в зависимост от използването, когато:

– Част от тялото е в контакт с приемо/предаващата система на Bluetooth устройството или системата за Soundbar.

– Подлежи на електрически вариации от блокиращи предмети като стени, ъгли или офис подразделения.
– Е изложено на електрическа интерференция от устройства със сходен честотен диапазон, включително медицински уреди, микровълнови печки и безжични LAN.

• Сдвоявате Soundbar с Bluetooth устройството, докато поддържате близко разстояние.
• Колкото е по-голямо разстоянието между Soundbar и Bluetooth устройството, толкова по-лошо става качеството. Ако разстоянието надхвърли работния обхват на Bluetooth, връзката се изгубва.
• В области с ниско приемане-чувствителност, Bluetooth връзката може да не работи правилно.
• Bluetooth връзката работи само в близост до уреда. Връзката ще бъде автоматично прекъсната, ако разстоянието надхвърли този обхват. Дори в рамките на този обхват качеството на звука можа да се влоши поради препятствия като стени и врати.
• Това безжично устройство може да предизвика електрически смущения по време на работата си.

Използване на приложението Audio Remote на Samsung

Инсталиране на приложението Audio Remote на Samsung

За да управлявате Soundbar чрез вашето смарт устройство и приложението Audio Remote на Samsung, изтеглете приложението Audio Remote на Samsung от магазина на Google Play.

Търсене в магазина : Samsung Audio Remote

Стартиране на приложението Audio Remote на Samsung

За да стартирате и използвате приложението Audio Remote на Samsung, докоснете иконата „Audio Remote“ на своего смарт устройство и след това следвайте инструкциите от екрана.

- Приложението Audio Remotena Samsung е съвместимо единствено с мобилни телефони с Android и с мобилни устройства, работещи с Android OS 3.0 или по-нова версия.

Как да използвате дистанционното управление

1	Захранване	Включва и изключва Soundbar.
2	Контрол на звука	Можете да избирате между TREBLE, BASS или AUDIO SYNC. • За да управлявате силата на високите или басовите тонове, изберете TREBLE или BASS в настройките на звука и след това регулирайте силата на звука между -6~+6, като използвате бутоните Harope/Надолу. • Натиснете и задръжте бутона (Контрол на звука) за 5 секунди, за да нулирате звука за всяка честотна лента. Можете да изберете измежду 150Hz, 300Hz, 600Hz, 1.2KHz, 2.5KHz, 5KHz и 10KHz (Hagore/Hadol), като всеки от тези режими може да се настрои в диапазон -6 ~ +6 (Наляво/Надясно). • Ако звукът и картината между телевизора и ваши Soundbar не са синхронизирани, изберете AUDIO SYNC в настройките на звука и след това задайте забавяне на звука между 0~300 милисекунди, като използвате бутоните Harope/Hadol. (С изключение на режим „USB“) • Audio Sync се поддържа само при някои функции.
3	Surround Surround	Функцията за съраунд звук добавя дълбочина и усещане за пространство към звука. При всяко натискане на този бутон се редува ON и OFF. • ON : Възпроизвеждане на звук от всички високоговорители. • OFF : Можете да чуете звука на канал на оригиналния източник от няколко високоговорителя.
4	SOUND MODE	Можете да изберете желания звуков ефект, като изберетеSTANDARD,MUSIC,CLEAR VOICE,SPORTSилиMOVIE.Изберете режим„STANDARD“, ако искате да се насладите на оригиналния звук.•DRC (Dynamic Range Control)Позволява да прилагате контрол на динамичния диапазон към записи със звук Dolby Digital. Ако натиснете и задържите бутонаSOUND MODE,докато сте в режим на готовност, DRC (Контрольт на динамичния диапазон) се включва или се изключва. Когато DRC е включен, силният звук се намалява. (Звукът може да е изкривен.)
5	Източник	Натиснете, за да изберете източник, свързан къмSoundbar.•Режим BT PAIRINGЗа да включите режим „BT PAIRING“ в режим „BT“, натиснете и задръжте бутона(Източник)за повече от 5 секунди. Вижте страница 17 за подробна информация.•Функция Auto Power DownУстройството се изключва автоматично в следните ситуации.–D.IN / HDMI / BT / USBрежим: Ако в продължение на 5 минути няма аудиосигнал.–AUXрежим:– Ако аудиокабелът (AUX) е разкачен в продължение на 5 минути.– Ако в продължение на 8 часа няма входяща информация в KEY, когато има свързан аудиокабел (AUX). (Функцията Auto Power Down може да бъде изключена само в този случай.)– За да изключите функцията Auto Power Down, докато сте в режимAUX, натиснете и задръжте бутона►IIза 5 секунди. „ON-AUTO POWER DOWN /OFF-AUTO POWER DOWN“ се появява на дисплея.
6	Възпроизвеждане/ Пауза	Натиснете бутона►II, за да прекъснете временно музикален файл.Ако натиснете бутона отново, музыкалният файл се възпроизвежда
7	Нагоре/Надолу/Наляво/Надясно	Натиснете обозначените области, за да изберете Нагоре/Надолу/Наляво/Надясно.Натиснете Нагоре/Надолу/Наляво/Надясно на бутона, за да избирате или настройвате функции.ПовторениеЗа да използвате функцията за повторение в режим „USB“, натиснете бутона Нагоре.Прескачане на музыкаНатиснете бутона Надясно, за да изберете следващия музикален файл.Натиснете бутона Наляво, за да изберете с предходния музикален файл.Anynet+ / Auto Power LinkМожете да включвате или изключвате Anynet+ и Auto Power Link.Anynet+ и Auto Power Link се управляват съответно от бутоните Надясно и Наляво.-Anynet+ : Ako Soundbar е свързан към телевизор Samsung чрез HDMI кабел, можете да управлявате своя Soundbar с дистанционното управление на телевизора Samsung. Натиснете и задръжте бутона Надясно за 5 секунди, за да превключите Anynet+ към между ON и OFF.-Auto Power Link : Ako Soundbar е свързан към вашия телевизор чрез цифров оптичен кабел, Soundbar може да се включва автоматично, когато включвате телевизора си. Натиснете и задръжте бутона Наляво за 5 секунди, за да превключите Auto Power Link към ON и OFF.-Anynet+ / Auto Power Link по подразбиране са настроени към ON.
8	Bluetooth POWERBluetooth POWER	Натиснете, за да включите и изключите Bluetooth POWER или функцията за ограничаване на силата на звука.Функция Bluetooth POWER: Ako Soundbar е в режим на готовност, функцията Bluetooth POWER е включена, когато включите предходно свързвано Bluetooth устройство, Soundbar автоматично се включва и се свързва чрез Bluetooth към устройството.-Когато функцията Bluetooth POWER е включена, на дисплея на Soundbar се показва „ON-BLUETOOTH POWER“. За да изключите функцията Bluetooth POWER, натиснете еднократно бутона Bluetooth POWER. Тогава на предния дисплей се показва „OFF-BLUETOOTH POWER”.-Ако режимът „D.IN“ е включен и Soundbar е свързан към смарт телевизор Samsung, излязъл на пазара след 2017 г., Soundbar може да се управлява посредством дистанционното управление на телевизора. В този режим не можете да изключите Bluetooth POWER.Функция за ограничаване на силата на звука: Тъй като слухът може да се увреди, ако при включване на захранването силата на звука е голяма, тази функция регулира силата на звука до 20, когато зададената сила на звука е по-голяма от 20.-Функцията за ограничаване на силата на звука е изключена по подразбиране. Зададената сила на звука се поддържа дори при изключване на захранването.-За да промените настройката, задръжте натиснат бутона Bluetooth POWER на дистанционното управление в продължение на 5 секунди. При изключено ограничаване на силата на звука на предния дисплей се показва „V FREE“, а когато функцията е включена – „V LOCK“.
9	WOOFER	Натиснете бутона нагоре или надолу, за да регулирате силата на звука на субуфера до -12 или -6 до +6. Натискането на бутона връща силата на звука на субуфера към ниво 0.
10	VOL	Натиснете бутона нагоре или надолу, за да настроите силата на звука.• Заглушаване на звукаНатиснете бутона VOL, за да заглушите звука. Натиснете го отново, за да отмените заглушаването.

Настройване на силата на звука на Soundbar чрез дистанционно управление на телевизор

Използвайте менюто на телевизора, за да зададете за високоговорителите на телевизора Samsung настройка за външни високоговорители.

(За допълнителна информация вижте ръководството на потребителя за телевизора.)

- След като инсталирате Soundbar, можете да настроите силата на звука на Soundbar, като използвате инфрачервеното дистанционно управление, доставено с телевизора Samsung. (Ако не желаете да използвате тази функция, когато Soundbar е включен, натиснете и задръжте бутона Surround за 5 секунди. На дисплея на Soundbar се появява „OFF-TV REMOTE“ и функцията се изключва.)

За да регулирате силата на звука, като използвате само дистанционното управление на телевизора Samsung, натиснете и задръжте бутона Surround за повече от 5 секунди, докато „SAMSUNG-TV REMOTE“ се появи на дисплея на Soundbar.

- Всеки път, когато бутонът Surround бъде натиснат и задържан за 5 секунди, режимът се превключва в следния ред: „SAMSUNG-TV REMOTE“(Режим по подразбиране) → „OFF-TV REMOTE” → „ALL-TV REMOTE“.

- За да регулирате силата на звука на Soundbar с дистанционното управление, доставено с телевизор, произведен от трета страна производител, включете Soundbar, натиснете и задръжте бутона Surround за 5 секунди („OFF-TV REMOTE“ се появява на дисплея на Soundbar), освободете бутона Surround и след това натиснете и задръжте бутона Surround отново за повече от 5 секунди. („ALL-TV REMOTE“ се появява на дисплея на Soundbar.)

– Тази функция може да не е налична в зависимост от дистанционното управление.

– Производители, които поддържат тази функция:

VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, GRUNDIG, Hisense, RCA

Използване на скритите бутони

Скрит бутон		Страница за справки
Бутон на дистанционното управление	Функция
Surround	Включване/изключване на дистанционното управление на телевизора	Страница 24
(Източник)	ВТ сдвояване Страница 17
▶II (Възпроизвеждане/Пауза)	Включване/изключване на Auto Power Down (режим AUX)	Страница 22
	Инициализиране (Готовност) Страница 30
VOL ID SET (Готовност) Страница 7
Наляво	Auto Power Link ON/OFF	Страница 10
Надясно Anynet+ ON/OFF Страница 23
[5C5B] (Контрол на звука)	7-лентов EQ Страница 21
SOUND MODE	DRC ON/OFF (Готовност)	Страница 22
Bluetooth POWER	Включване/изключване на функцията за ограничаване на силата на звука	Страница 23

Изходни спецификации за различните режими за звукови ефекти

• Комплектът от безжични задни високоговорители Samsung може да бъде закупен отделно. За да закупите комплект, свържете се с продавача, от който сте закупили Soundbar.

09 МОНТИРАНЕ НА КОНЗОЛАТА ЗА СТЕНА

Предпазни мерки при монтаж

• Монтирайте само към вертикална стена.
• Не монтирайте на място с висока температура или влажност.
• Проверете дали стената е достатъчно здрава, за да издържи тежестта на продукта. Ако не е, подсилете стената или изберете друго място за монтаж.
• Купете и използвайте крепежни винтове или анкерни болтове, подходящи за съответната стена (гипсокартон, железобетон, дърво и т.н.). Ако е възможно, закрепете опорните винтове към гредите на стената.
• Купете винтовете за монтиране към стена според вида и дебелината на стената, към която желаете да монтирате Soundbar.

- Диаметър: M5

– Дължина: Препоръчва се дължина 35 мм или повече.

- Свържете кабелите от устройството към външни устройства, преди да монтирате Soundbar към стената.

- Уверете се, че устройството е изключено и щепсельт му е изваден от електрическия контакт, преди да го монтирате. В противен случай то може да причини токов удар.

Компоненти за стенен монтаж

Водач за монтиране на стена

Държач-винт (2 бр.) Винт (2 бр.) Скоба за монтаж на

стена Л

Скоба за монтаж на стена Д

1. Поставете Водач за монтиране на стена върху повърхността на стената.

- Водач за монтиране на стена трябва да е равен. - Ако телевизорът ви е монтиран към стената, монтирайте Soundbar най- малко на 5 см под телевизора.

1. Подравнете Централна линия на хартиения шаблон към центъра на телевизора (ако монтирате Soundbar под телевизора) и след това фиксирайте

Водач за монтиране на стена към стената с помощта на тиксо.

- Ако не монтирате под телевизор, поставете Централна линия в центъра на зоната за монтиране.

Централна линия

1. Маркирайте с върха на химикал или подострен молив през центъра на изображенията от В-TYPE във всеки край на Водача, за да отбележите отворите за опорните винтове, след това отстранете

Водач за монтиране на стена.

1. Като използвате свредло с подходящ размер, пробийте отвор в стената върху всяка маркировка.

- Ако маркировките не съвпадат на позициите на гредите, поставете подходящи анкери или дюбели в отворите, преди да поставите опорните винтове. Ако използвате анкери или дюбели, уверете се, че отворите, които пробивате, са достатъчно големи за анкерите или дюбелите, които ползвате.

1. Вкарайте винт (не е доставен) през всеки Държач-винт и след това завинтете всеки винт здраво в отвора за опорен винт.

1. Използвайте двата Винта (M4 x L12), за да закрепите Скоба за монтаж на стена Л и Д към дъното на Soundbar. За правилното поставяне подравнете издатините на Soundbar към отворите на скобите.

- При сглобяването се уверете, че закачалката на Конзоли за окачване на стена е разположена зад задната част на Soundbar.

Десен край на Soundbar

- Лявата и дясната конзола са с различна форма. Поставете ги правилно.

Конзола за стена Д Конзола за стена Л

1. Монтирайте Soundbar с прикрепените Конзоли за окачване на стена, като закачите Конзоли за окачване на стена на Държач-винтовете на стената.

- Леко наклонете Soundbar, за да вкарате двете глави на Държач-винт в отворите на Конзола за окачване на стена. Натиснете Soundbar по посоката на стрелката, за да се уверите, че двете страни са закрепени здраво.

Демонтиране на Soundbar от стената

1. За да отделите Soundbar от стената, бутнете го по посоката на стрелката, наклонете го леко и след това го дръпнете далеч от стената, както е показано

• Не окачвайте нищо на монтираното устройство и внимавайте да не ударите или изпуснете устройството.
• Закрепете устройството здраво към стената, за да не падне. Ако устройството падне, това може да причини нараняване или повреда на продукта.
• Когато устройството е монтирано към стена, се уверете, че не е възможно деца да дърпат свързващите кабели, тъй като това може да събори устройството.
• За оптимална ефективност на стенния монтаж монтирайте високоговорителната система най-малко на 2 инча (5 cm) под телевизора, ако той е монтиран към стената.
• С оглед на вашата безопасност, ако не монтирате устройството към стената, монтирайте го на стабилна, равна повърхност, където няма вероятност да падне.

Samsung може да предложи актуализации на системния фърмуер на Soundbar в бъдеще.

Ако се предлага актуализация, можете да актуализирате фърмуера, като свържете USB устройство с актуализацията на фърмуера, съхранена в него, към USB порта на ваши Soundbar.

За допълнителна информация относно изтеглянето на файлове с актуализации, посетете уебсайта на Samsung Electronics на адрес www.samsung.com → Support. След това въведете или изберете модела на своя Soundbar, изберете Софтуер и приложения и след това Изтегляния. Името на опцията може да се различава.

Процедура за актуализиране

1. Свържете адаптерния кабел Микро USB към USB с мъжки USB 2.0 Micro USB конектор (тип Б) в единия край и стандартен женски 2.0 USB конектор (тип А) в другия край към микро USB конектора на Soundbar.

- Адаптерният кабел Микро USB към USB се продава отделно. За да го закупите, се свържете със сервизен център на Samsung или с център за обслужване на клиенти на Samsung.

1. Следвайте стъпките по-долу за изтегляне на софтуера за продукта: Посетете уеб сайта на Samsung (samsung.com) → търсете по име на модела – изберете опция за обслужване на клиенти (името на опцията може да се различава)

2. Запаметете изтегления софтуер в USB стик и изберете „Извличане тук“, за да разархивирате папката.

3. Изключете Soundbar и свържете USB стика със софтуера за актуализация към женския порт на Micro USB адаптерен кабел. Свържете кабела към USB порта на Soundbar.

4. Включете Soundbar. В рамките на 3 минути ще се покаже „UPDATE“ и актуализацията ще стартира.

5. Когато актуализирането приключи, Soundbar ще се изключи. Натиснете бутона ▶II на дистанционното управление за повече от 5 секунди. На дисплея ще се появи "INIT" и след това Soundbar ще се изключи. Актуализацията е завършена.

- Този продукт има функция DUAL BOOT. Ако фърмуерът не успее да се актуализира, можете да го актуализирате отново.

Ако не се покаже UPDATE

1. Изключете Soundbar, извадете и свържете отново USB стика, който съдържа файловете с актуализации, към USB порта на Soundbar.

2. Изключете захранващия кабел на Soundbar, след това го свържете отново и включете Soundbar.

- Актуализирането на фърмуера може да не работи правилно, ако аудиофайловете поддържани от Soundbar, са съхранени с USB стика.

- Не изключвайте захранването и не отстранявайте USB устройството, докато се актуализациите се прилагат. Основният модул ще се изключи автоматично след завършване на актуализацията на фърмуера.

- След като актуализацията завърши, се инициализират потребителските настройки на Soundbar. Препоръчваме да си запишете вашите настройки, така че лесно да можете да ги възстановите след актуализация. Имайте предвид, че актуализирането на фърмуера нулира също и връзката към субуфера. Ако връзката към субуфера не се възстанови автоматично след актуализацията, вижте страница 6. Ако актуализацията на софтуера е неуспешна, проверете дали USB стикът не е дефектен.

- Потребителите на Mac OS трябва да използват MS-DOS (FAT) като USB формат.

- Актуализирането чрез USB може да не е налично в зависимост от производителя на USB стика.

11 ОТСТРАНЯВАНЕ НА НЕИЗПРАВНОСТИ

Преди да поискате сервизно обслужване, проверете следното.

Устройството не се включва.

Захранващият кабел включен ли е в електрическия контакт?

→Свържете захранващия щепсел към електрическия контакт.

Дадена функция не работи, когато се натисне бутонът.

Има ли статично електричество във въздуха?

→ Изключете щепсела на захранващия кабел от контакта и след това го включете отново.

В режим ВТ се появяват прекъсвания на звука.

→ Вижте разделите за Bluetooth свързване на страници 11 и 17.

Не се възпроизвежда звук.

Активирана ли е функцията за заглушаване на звука?

→ Натиснете бутона VOL, за да отмените функцията.

Настроен ли е звукът към минимум?

→Настройте силата на звука.

Дистанционното управление не работи.

Изтощени ли са батериите?

→Заменете с нови батерии.

Разстоянието между дистанционното управление и основното устройство на Soundbar твърдеголямо ли е?

→ Доближете дистанционното управление до основното устройство на Soundbar.

Червеният LED индикатор на субуфера мига и субуферът не възпроизвежда звук.

Това може да се случаи, ако субуферът не е свързан към основното устройство на Soundbar.

→ Опитайте се отново да свържете субуфера. (Вижте страница 6.)

Субуферът бръмчи и вибрира осезаемо.

Опитайте се да коригирате вибрацията на субуфера.

→ Натиснете бутона WOOFER на дистанционното управление нагоре или надолу, за да настроите силата на звука на субуфера. (между -12, -6 \~ +6).

12 ЛИЦЕНЗ

DOLBY

AUDIO

За изпращане на запитвания и заявки във връзка с източниците с отворен код се свържете със Samsung чрез имейл ([e-mail]).

• Цифрите и илюстрациите в товаръководство за потребителя са предоставени само за справка и могат да се различават от действителния изглед на изделието.
• Же да се начисли такса за администриране, ако:

(a) е извикан техник по ваше настоящане и няма дефект в продукта (т.е. не сте прочели ръководството за потребителя)

(b) занесете уреда в сервизен център и няма дефект в продукта (т.е. не сте прочели ръководството за потребителя).

- Сумата за тази такса за администриране ще ви бъде съобщена, преди да се извърши каквато и да е било работа или посещение вкъщи.

ОБЩА ЧАСТ	USB		5 V/0,5 A
	Тегло	Основно устройство на Soundbar	2,0 кг
		Субуфер (PS-WM30)	7,2 кг
	Размери (Ш x В x Д)	Основно устройство на Soundbar	908,5 x 53,5 x 70,5 мм
		Субуфер (PS-WM30)	200,0 x 392,0 x 378,0 мм
	Диапазон на работна температура		+5 °C до +35 °C
	Диапазон на работна влажност		10 % до 75 %
УСИЛВАТЕЛ	Изходяща мощност	Основно устройство на Soundbar	40 W x 4,6 OHM
		Субуфер (PS-WM30)	160 W, 3 OHM
Поддържани формати за възпроизвеждане(DTS 2.0 звук се възпроизвежда в DTS формат.)			LPCM 2ch, Dolby AudioTM(поддържа Dolby® Digital), DTS
Изходна мощност на безжичното устройство		Макс. мощност на предавателя при Bluetooth връзка	100 mW при 2,4 GHz – 2,4835 GHz
		Макс. мощност на предавателя при SRD връзка	25 mW при 5,725 GHz – 5,825 GHz

БЕЛЕЖКИ

• Samsung Electronics Co., Ltd си запазва правото да променя спецификацията без предизвестие
  • Теглото и размерите са приблизителни.
• За допълнителна информация относно захранването и потреблението на електроенергия направете справка с етикета, поставен на продукта. (Етикет: долна част на основното устройство на Soundbar)

Обща консумация на енергия в режимна готовност (W)		2,9 W
Bluetooth	Метод за деактивиранена порт	Натиснете бутона „Bluetooth POWER“надистанционното управление при режим „ВТ“.

- С настоящото Samsung Electronics декларира, че това оборудване съответства на Директива 2014/53/EC. Пълният текст на ЕС декларацията за съответствие можете да намерите на следния интернет адрес: http://www.samsung.com – отворете Поддръжка > Търсене в „Поддръжка на продуктите“ и въведете името на модела. С това оборудване може да се работи във всички държави от ЕС.

[Правилно изхвърляне на батериите в този продукт]

(Налично в страни със системи за разделно сметосъбиране)

Това обозначение върху батерията, ръководството или опаковката, показва, че батериите в този продукт не бива да се изхвърлят с другите битови отпадъци в края на техния полезен живот. Където са маркирани, химическите символи Hg, Cd или Pb показват, че батерията съдържа живак, кадмий или олово над контролните нива в Директива 2006/66 на ЕО.

Ако батериите не се изхвърлят правилно, тези вещества могат да предизвикат увреждане на човешкото здраве или на околната среда.

За да предпазите природните ресурси и за да съдействате за многократната употреба на материалните ресурси, моля отделяйте батериите от другите видове отпадъчни продукти и ги рециклирайте посредством Вашата локална система за безплатно връщане на батерии.

Правилно третиране на изделието след края на експлоатационния му живот (Отпадъци, представляващи електрическо и електронно оборудване)

(Налично в страни със системи за разделно сметосъбиране)

Този знак, поставен върху изделието, негови принадлежности или печатни материали, означава, че продуктът и принадлежностите (например зарядно устройство, слушалки, USB кабел) не бива да се изхвърлят заедно с другите битови отпадъци, когато изтече експлоатационният му живот. Отделяйте тези устройства от другите видови отпадъци и ги предавайте за рециклиране. Спазвайки това правило не излагате на опасност здравето на други хора и предпазвате околната среда от замърсяване, предизвикано от безконтролно изхвърляне на отпадъци. Освен това, подобно отговорно поведение създава възможност за повторно (екологично съобразно) използване на материалните ресурси.

Домашните потребители трябва да се свържат с търговеца на дребно, от когото са закупили изделието, или със съответната местна държавна агенция, за да получат подробни инструкции къде и кога могат да занесат тези устройства за рециклиране, безопасно за околната среда.

Корпоративните потребители следва да се свържат с доставчика си и да проверят условията на договора за покупка. Това изделие и неговите електронни принадлежности не бива да се сместват с другите отпадъци на търговското предприятие.

За информация относно ангажиментите на Samsung по отношение на околната среда и специфичните за продукта регулаторни задължения, например REACH, WEEE, батерии, посетете: http://www.samsung.com/uk/aboutsamsung/samsungelectronics/corporatecitizenship/data_corner.html

SIGURNOSNE INFORMACIJE

SIGURNOSNA UPOZORENJA

DA BISTE SMANJILI OPASNOST OD ELEKTRIČNOG UDARA, NE ODSTRANJUJTE POKLOPAC (ILI POLEDINU). U UNUTRAŠNJOSTI NEMA DIJELOVA KOJE MOŽE SERVISIRATI KORISNIK. PREPUSTITE SERVISIRANJE KVALIFICIRANOM SERVISNOM OSOBLJU.

	OPREZOPASNOST ODELEKTRIČNOG UDARA NEOTVARAJTE
	Ovaj simbol znači da je struja u unutrašnjosti visokog napona. Opasno je dolaziti u bilo kakav doticaj s unutarnjim sklopovima proizvoda.
	Ovaj simbol naznačuje da je uz uređaj priložena važna dokumentacija o njegovom radu i održavanju.
	Proizvod II. razreda: Ovaj simbol označava da nije potrebna sigurnosna veza s uzemljenjem.
	AC napon: Ovaj simbol označava da nazivni napon označen navedenim simbolom predstavlja AC napon.
	DC napon: Ovaj simbol označava da nazivni napon označen navedenim simbolom predstavlja DC napon.
	Oprez, pogledajte upute za upotrebu: Ovaj simbol upućuje korisnika da potraži dodatne informacije u pogledu sigurnosti u korisničkom priručniku.

UPOZORENJE

- Da biste smanjili opasnost od požara ili električnog udara, ne izlažite uređaj kiši ili vlazi.

OPREZ

• DA BISTE SPRIJEČILI ELEKTRIČNI UDAR, NAMJESTITE ŠIROKE KONTAKTE UTIKAČA U ŠIROK UTOR, UMETNUT DO KRAJA.
• Ovaj uređaj treba uvijek biti spojen na utičnicu izmjenične struje sa zaštitnim uzemljenjem.
• Da biste isključili uređaj iz struje, morate izvući utikač iz strujne utičnice. Stoga strujni utikač treba biti spreman za rad.
• Ne izlažite ovaj uređaj kapanju ili prskanju tekućina. Ne stavljajte predmete pune tekućine, poput vaza, na uređaj.
• Da biste potpuno isključili ovaj uređaj, morate izvući utikač za napajanje iz zidne utičnice. Stoga utikač mora uvijek biti lako dostupan.

MJERE OPREZA
