Toote tüüp	Heliriba
Bränd	Samsung
Mudel	HW-M450/EN
Mõõtmed (L x K x S)	860 x 60 x 80 mm
Kaal	2,5 kg
Koguvõimsus	200 W RMS
Kanalid	2.1
Ühenduvus	Bluetooth, HDMI ARC, USB, optiline sisend
Peamised funktsioonid	Virtuaalne ümbritsev heli, kinorežiim, öörežiim, spordirežiim
Toide	100-240 V AC, 50/60 Hz
Elektritarbimine	30 W
Hooldus ja puhastamine	Puhastage pehme ja kuiva lapiga. Ärge kasutage vedelaid ega abrasiivseid aineid.
Ohutus	Ärge jätke niiskuse või soojusallikate kätte. Enne puhastamist ühendage lahti.
Varuosad ja parandatavus	Varud saadaval müügijärgse teeninduse kaudu. Parandatavuse indeks: 8,0/10
Üldine teave	Heliriba ühildub enamiku Samsungi teleritega. Kaasas juhtmeta subwoofer.

Korduma kippuvad küsimused - HW-M450/EN SAMSUNG

Kuidas ühendada heliriba teleriga?

Kasutage HDMI ARC (Audio Return Channel) kaablit või optilist kaablit. Veenduge, et teler on seadistatud välisele heliväljundile.

Kas heliriba saab kasutada ilma subwooferita?

Jah, kuid heli on madalates sagedustes vähem rikkalik. Juhtmeta subwoofer parandab helikogemust.

Kuidas aktiveerida Bluetooth-režiim?

Vajutage kaugjuhtimispuldi Source nuppu, kuni on valitud BT. Lubage oma seadmes Bluetooth ja valige 'Samsung HW-M450'.

Mida teha, kui heli katkeb või on moonutatud?

Kontrollige ühendusi (HDMI/optiline), vähendage helitugevust ja lülitage heliefektid välja. Hoidke heliriba häireallikatest eemal.

Kuidas puhastada heliriba?

Kasutage pehmet ja kuiva lappi. Ärge kunagi kasutage kemikaale ega vett, mis võivad komponente kahjustada.

Kas ma saan juhtida heliriba oma Samsungi teleri kaugjuhtimispuldiga?

Jah, kui teie teler toetab HDMI-CEC (Anynet+). Lubage see funktsioon teleri seadetes.

Millised helirežiimid on saadaval?

Heliriba pakub režiime Standard, Kino, Muusika, Öö ja Sport. Vahetage nupu Sound Mode abil.

Kas on olemas rakendus heliriba juhtimiseks?

Jah, saate kasutada rakendust Samsung Audio Remote (saadaval iOS-is ja Androidis) seadete kohandamiseks.

Kuidas heliriba lähtestada?

Hoidke heliribal Volume - nuppu all 5 sekundit, kuni kuvatakse 'INIT'. Sätted lähtestatakse tehaseväärtustele.

Mida tähendab parandatavuse indeks?

Parandatavuse indeks (8/10) näitab parandamise lihtsust. Varuosad on saadaval Samsungi müügijärgse teeninduse kaudu.

KASUTUSJUHEND HW-M450/EN SAMSUNG

	ETTEVAATUST!MITTE AVADA,ELEKTRILÖÖGIOHT
	See sümbol tähendab, et seade sisaldab kõrgepinge all olevaid osi.Toote mis tahes seesmiste osade puudutamine on ohtlik.
	See sümbol tähendab, et seadmega on kaasas selle kasutamist ja hooldamist puudutav oluline dokumentatsioon.
	Il klassi toode: selle sümboliga tähistatud toode ei nõua ohutuks ühendamiseks elektrimaandust.
	Vahelduvvoolupinge: selle sümboliga tähistatud nimipinge on vahelduvvoolupinge.
	Alalisvoolupinge: selle sümboliga tähistatud nimipinge on alalisvoolupinge.
	Ettevaatust, vaadake kasutusjuhendit: see sümbol annab teada, et kasutaja peab täpsemat ohutusteavet vaatama kasutusjuhendist.

HOIATUS

- Tulekahju- või elektrilöögiohu vähendamiseks ei tohi seade kokku puutuda vihmavee ega niiskusega.

ETTEVAATUST!

• ELEKTRILÖÖGI VÄLTIMISEKS PANGE PISTIKU LAI HARU TÄIELIKULT LAIA PILUSSE.
• Seade peab alati olema ühendatud kaitsemaandusega vahelduvvoolu pistikupessa.
• Seadme lahtiühendamiseks toiteallikast tuleb pistik elektrikontaktist välja tömmata.

Seetõttu peab toitepistik olema alati kergesti juurdepääsetav.

• Vältige seadme kokkupuudet veetilkade või -pritsmetega. Ärge pange seadmele vedelikega täidetud anumaid, nt vaase.
• Seadme täielikult väljalülitamiseks peate toitepistiku seinakontaktist välja tömbama. Seetöttu peab toitepistik alati olema kergesti juurdepääsetav.

ETTEVAATUSABINÕUD

1. Veenduge, et teie maja vahelduvvoolutoiteallikas vastaks toote tagaküljel asuval identifitseerimiskleebisel toodud toitenõuetele. Paigaldage toode horisontaalselt sobivale alusele (mööbliesemele), jättes ventileerimiseks piisavalt ruumi (7–10 cm). Veenduge, et ventilatsiooniavad poleks kaetud. Ärge asetage seadet võimenditele ega muudele seadmetele, mis võivad muutuda kuumaks. See seade on möeldud pidevaks kasutamiseks. Seadme täielikult väljalülitamiseks eemaldage vahelduvvoolupistik elektrikontaktist. Eemaldage seade vooluvõrgust, kui te ei kavatse seda pikemat aega kasutada.

2. Äikesetormi ajal eemaldage vahelduvvoolupistik elektrikontaktist. Äikesest tingitud pingetipud võivad seadet kahjustada.

3. Ärge hoidke seadet otsese päikesevalguse käes ega muude soojusallikate lähedal. See võib põhjustada ülekuumenemist ja seadme riket.

4. Kaitske toodet niiskuse (nt lillevaasid) ja liigse kuumuse (nt kolderuum) või seadmete eest, mis loovad tugevaid magnet- või elektrivälju. Seadme rikke korral eemaldage toitekaabel vahelduvvoolu-toiteallikast. Toode ei ole mõeldud tööstuslikuks kasutuseks. See on mõeldud ainult isiklikuks kasutamiseks. Kui toodet on hoitud madalal temperatuuril, võib tekkida kondensatsioon. Kui transpordite seadet talvisel ajal, siis oodake enne kasutamist umbes kaks tundi, kuni seade on saavutanud toatemperatuuri.

5. Tootega kasutatavad patareid sisaldavad keskkonnale kahjulikke kemikaale. Ärge visake patareisid olmeprügisse. Ärge visake kasutatud patareisid tulle. Ärge laske patareidel lühistuda, ärge võtke neid koost lahti ega laske neil üle kuumeneda. Patarei valesti paigaldamisel tekib plahvatusoht. Asendage ainult sama või samaväärset tüüpi patareiga.

TEAVE SELLE JUHENDI KOHTA

Kasutusjuhend koosneb kahest osast: sellest paberkandjal lihtsast KASUTUSJUHEND ja põhjalikumast TÄIELIK JUHEND, mille saab alla laadida.

KASUTUSJUHEND

See kasutusjuhend käsitleb ohutussuuniseid, teavet toote paigaldamise, komponentide ja ühenduste kohta ning toote tehnilisi andmeid.

Klienditoekeskusesse pääsemiseks skannige QR-koodi. Juhendi vaatamiseks arvutis või mobiilsideseadmes laadige see veebisaidilt dokumendivormingus alla. (http://www.samsung.com/support)

Disain ja tehnilised andmed võivad muutuda ilma ette teatamata.

SISUKORD

01 Komponentide Kontrollimine 2

Patareide sisestamine enne kaugjuhtimispuldi kasutamist

(2 AA-patareid) 2

02 Toote Ülevaade 3

Soundbari esipaneel / parempoolne paneel 3

Soundbari alumine paneel 4

03 Soundbari Ühendamine 5

Elektritoite ühendamine ____ 5

Soundbari ühendamine bassikölariga ____ 6

– Bassikõlari ja Soundbari automaatne ühendamine ____ 6

– Bassikölari käsitsi ühendamine, kui automaatne ühendamine nurjub ____ 7

04 Teleriga Ühendamine 9

1.meetod.Ühendamine kaabliga 9

- Ühendamine optilise kaabliga ____ 9

– Teleri ühendamine HDMI-kaabli kaudu ____ 10

2.meetod.Ühendamine juhtmevabalt 11

– Teleri ühendamine Bluetoothi kaudu ____ 11

05 Välisseadme Ühendamine 13

Ühendamine optilise või analoog-helikaabli (AUX) kaudu 13

Ühendamine HDMI-kaabli kaudu 14

06 USB-Seadme Ühendamine 15

07 Mobiilsideseadme Ühendamine 17

Ühendamine Bluetoothi kaudu ____ 17

Samsungi rakenduse Audio Remote kasutamine 20

– Samsungi rakenduse Audio Remote installimine ____ 20
– Rakenduse Audio Remote käivitamine ____ 20

08 Kaugjuhtimispuldi Kasutamine 21

Kuidas kaugjuhtimispulti kasutada? ____ 21
Soundbari helitugevuse reguleerimine teleri kaugjuhtimispuldiga 24
Varjatud nuppude kasutamine 25
Väljundi andmed erinevate heliefektirežiimide puhul 25

09 Seinakinnituse Paigaldamine 26

Ettevaatusabinõud paigaldamisel 26
Seinakinnituse komponendid 26
Soundbari eemaldamine seinalt 29

10 Tarkvara-Värskendus 29

Litsents 32
Avatud Lähtekoodi Litsentsi Teatis 32
Oluline Teenusega Seotud Märkus 32
Tehnilised Andmed ja Teave 33
Tehnilised andmed 33

01 KOMPONENTIDE KONTROLLIMINE

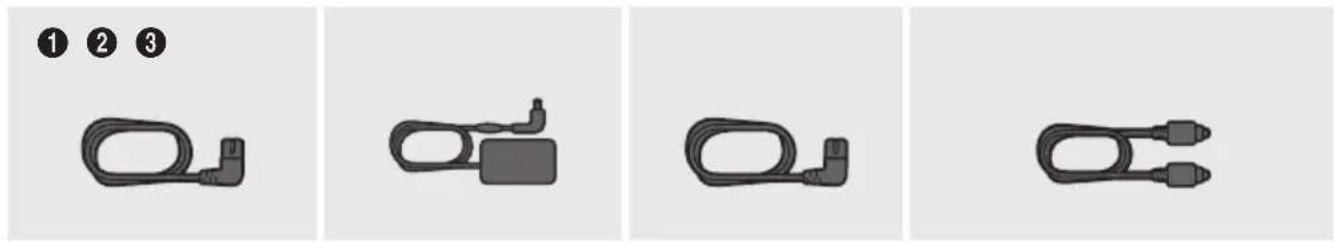

Soundbari põhiseade Bassikõlar Kaugjuhtimispult/patareid

Toitejuhe (bassikõlar)
Vahelduvvoolu-/alalisvooluadapter (põhiseade)
Toitejuhe (Vahelduvvoolu-/alalisvooluadapter)

• Toiteühenduse sammud on märgistatud (1, 2, 3). Lisateavet toiteühenduste kohta vt lk 5.
  • Teavet Soundbari seinakinnituste kohta vt lk 26.
• Mikro-USB ja USB vahelist adapterit ning HDMI-kaablit müüakse eraldi. Ostmiseks võtke ühendust Samsungi teeninduskeskusega või Samsungi klienditeenindusega.
• Tarvikute välimus võib veidi erineda ülaltoodud joonistest.

Patareide sisestamine enne kaugjuhtimispuldi kasutamist (2 AA-patareid)

Lükake patareipesa katet noole suunas, kuni see on täielikult eemaldatud. Sisestage 2 AA-tüüpi patareid (1,5 V) öige polaarsusega. Lükake patareipesa kate tagasi oma kohale.

1	EkraanKuvab toote oleku ja kasutatava režiimi.
2	Nupp +/- (Helitugevus)Reguleerib helitugevust.Reguleerimisel kuvatakse helitugevuse tase Soundbari eesmisel ekraanil.
3	Nupp (Iboide)Lülitab toite sisse ja välja.
4	Nupp (Allikas)Valib allika sisendrežiimi.
	Sisendrežiim Ekraan
	Optiline digitaalne sisend D.IN
	ARC (HDMI OUT)-sisend	D.IN → TV ARC (automaatne teisendamine)
	AUX-sisend AUX
	HDMI-sisend HDMI
	BLUETOOTH-režiim BT
	USB-režiim USB
	• Režiimi „BT PAIRING“ sisselülitamiseks valige allikaks „BT“ ning seejärel vajutage ja hoidke all nuppu (Allikas) kauem kui 5 sekundit.

• Kui ühendate vahelduvvoolu toitejuhtme, hakkab toitenupp tööle 4 kuni 6 sekundi jooksul.
• Kui lülitate seadme sisse, tekib enne heli kölamist 4 kuni 5 sekundi pikkune viivitus.
• Kui soovite nautida ainult Soundbari heli, tuleks teleri kölarid teleri heliseadistusmenüüst välja lülitada. Vt oma teleriga kaasasolevat kasutusjuhendit.

Soundbari alumine paneel

1	DIGITAL AUDIO IN (OPTICAL)Saate ühendada välisseadme digitaalse (optilise) väljundiga.
2	USB (5V 0.5A)Saate ühendada USB-seadme ja esitada Soundbari kaudu USB-seadmes olevaid muusikafaile.
3	AUX INSaate ühendada välisseadme analoogväljundiga.
4	HDMI INSisestab samal ajal digitaalseid video- ja helisignaale, kasutades selleks HDMI-kaablit.Saate ühendada välisseadme HDMI-väljundiga.
5	HDMI OUT (TV-ARC)Saate ühendada teleri HDMI (ARC) pesaga.
6	DC 24V (toitesisend)Saate ühendada vahelduvvoolu-/alalisvooluadapteri.

• Kui eemaldate vahelduvvoolu-/alalisvooluadapteri toitekaabli seinakontaktist, tömmake pistikust. Ärge tömmake kaablist.
• Ärge ühendage seda seadet või muid komponente vahelduvvooluvõrgu pistikupessa, enne kui köik ühendused komponentide vahel on lõpetatud.

03 SOUNDBARI ÜHENDAMINE

Elektritoite ühendamine

Kasutage toitekomponente (1, 2, 3) et ühendada seadmed pistikupesadega järgmises järjestuses.

1.) Bassikõlar → 2.) Soundbari põhiseade. Vaadake allolevaid jooniseid.

- Teavet vajaliku elektritoite ja voolutarbe kohta leiate tootel olevalt sildilt. (Silt: Soundbari põhiseadme alaosa.)

- Veenduge, et vahelduvvoolu-/alalisvooluadapter oleks kindlalt laual või põrandal. Kui panete adapteri nii, et see on rippuvas asendis, vahelduvvoolu-/alalisvooluadapteri sisend ülespoole, võivad adapterisse sattuda vesi või muud võõrkehad ja põhjustada adapteri talitlushäireid.

Soundbari ühendamine bassikõlariga

Kui bassikõlar on ühendatud, saate nautida rikkalikku bassiheli.

Bassikölari ja Soundbari automaatne ühendamine

Kui lülitate pärast Soundbari ja bassikõlari toitekaablite ühendamist toite sisse, ühendatakse bassikõlar automaatselt Soundbariga.

- Kui automaatne sidumine on lõpetatud, süttivad bassikõlari taga olevad sinised näidikud.

LED-näidikud bassikölari tagaküljel

LED Olek Kirjeldus Lahendus
Sinine	Põleb Edukalt ühendatud (tavatöö) -
	Vilgub Ühenduse taastamine		Kontrollige, kas Soundbari põhiseadme toitekaabel on korralikult ühendatud või oodake veidi. (Kui vilkumine ei lõpe, proovige bassikõlar käsitsi ühendada. Vt lk 7.)
Punane Põleb		Ooterežiim (kui Soundbari põhiseade on välja lülitatud)	Kontrollige, kas Soundbari põhiseadme toitekaabel on korralikult ühendatud.
		Ühendamine ebaõnnestus	Ühendage uuesti. Vt käsitsi ühendamise suuniseid lk 7.
Punane ja sinine	Vilgub Tõrge		Vt juhendist Samsungi teeninduskeskuse kontaktandmeid.

Bassikõlari käsitsi ühendamine, kui automaatne ühendamine nurjub

Enne käsitsi ühendamist kontrollige järgmist.

• Kontrollige, kas Soundbari ja bassikõlari toitekaablid on korralikult ühendatud.
  • Veenduge, et Soundbar oleks sisse lülitatud.

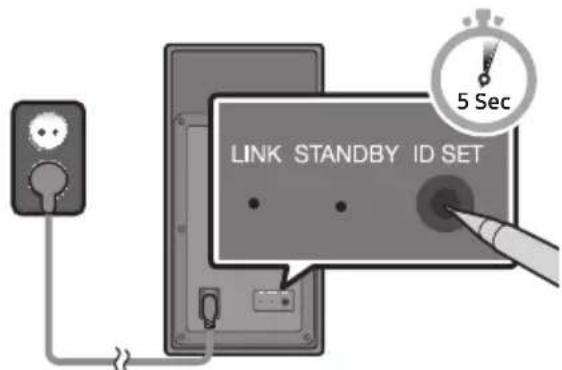

• Hoidke bassikölari taga olevat nuppu ID SET vähemalt 5 sekundit vajutatuna. Bassikölari taga olev punane näidik kustub ja sinine näidik vilgub.

Bassikölari tagumine külg

1. Lülitage Soundbar välja.
2. Kui Soundbar on välja OFF, vajutage ja hoidke kaugjuhtimispuldil nuppu VOL vähemalt 5 sekundit all.
3. Soundbari ekraanile ilmub 1,3 sekundiks teade ID SET ja kaob seejärel.

1. Kui bassikõlari sinine näidik vilgub, lülitage Soundbari toide sisse, vajutades põhiseadme paremal küljel või kaugjuhtimispuldil nuppu ⏻ (Toide).

2. Kui ühendus on edukalt loodud, siis bassikõlari taga olev sinine näidik ei vilgu enam, vaid jääb põlema.

- Kui ühendamine ebaönnestub, vilgub sinine näidik pidevalt. Minge 1. etapi juurde tagasi ja alustage uuesti.

MÄRKUSED

• Ärge ühendage selle toote või oma teleri toitejuhet seinakontakti, enne kui köik ühendused komponentide vahel on lõpetatud.

• Enne selle toote teisaldamist või paigaldamist lülitage toide kindlasti välja ja lahutage toitejuhe vooluvõrgust.

• Kui põhiseade on välja lülitatud, lülitub juhtmevaba bassikõlar ooterežiimi ja STANDBY LED tagaosas muutub pärast mitu korda siniselt vilkumist punaseks.

• Kui kasutate Soundbari lähedal seadet, mis kasutab Soundbariga sama sagedust (5,8 GHz), võivad häired põhjustada heli katkemist.
• Põhiseadme juhtmevaba signaali maksimaalne edastuskaugus on ligikaudu 10 meetrit, kuid see võib olenevalt kasutuskeskkonnast erineda. Kui põhiseadme ja juhtmevaba bassikõlari vahel on terasbetoonist või metallist sein, ei pruugi süsteem üldse töötada, kuna juhtmevaba signaal ei läbi metalli.

ETTEVAATUSABINÕUD

• Juhtmevaba ühenduse vastuvõtuantennid on juhtmevabasse bassikõlarisse sisse ehitatud. Hoidke seadmeid eemal veest ja niiskusest.
• Optimaalse kuulamiskogemuse tagamiseks veenduge, et juhtmeta bassikõlari ja juhtmeta vastuvõtjamooduli (müüakse eraldi) ümbruses ei oleks takistusi.

Minge üle töelisele juhtmevabale ruumilisele helile, ühendades Soundbariga Samsungi juhtmevaba tagumise kölarikomplekti (SWA-8500S) (müüakse eraldi). Lisateavet vt Samsungi juhtmevaba tagumise kölarikomplekti juhendist.

04 TELERIGA ÜHENDAMINE

Saate kuulata teleri heli Soundbari kaudu juhtmega või juhtmevaba ühendusega.

• Kui Soundbar on valitud Samsungi teleriga ühendatud, saab Soundbari teleri kaugjuhtimispuldi abil juhtida.
• Optiline kaabel kasutamise korral toetavad seda funktsiooni 2017. aasta Samsungi nutitelerid, mis toetavad Bluetoothi.
• See funktsioon võimaldab kasutada ka teleri menüüd, et reguleerida helivälja ja erinevaid seadeid ning lisaks helitugevust ja -vaigistust.

1. meetod. Ühendamine kaabliga

Ühendamine optilise kaabliga

1. Ühendage Soundbari pesa DIGITAL AUDIO IN (OPTICAL) digitaalse optilise kaabli abil teleri pesaga OPTICAL OUT.

2. Vajutage parempoolsel paneelil või kaugjuhtimispuldil nuppu ➞ (Allikas) ja seejärel valige režiim „D.IN“.

- Kui Soundbar on ühendatud Samsungi Smart TV-ga, mis on antud välja 2017. aastal või hiljem, lülitub funktsioon Bluetooth POWER automaatselt sisse, et Soundbari saaks juhtida teleri kaugjuhtimispuldiga. (Lisateavet funktsiooni Bluetooth POWER kohta vt lk 23.)

Auto Power Link

Auto Power Link lülitab Soundbari teleri sisselülitamisel automaatselt sisse.

1. Ühendage Soundbar ja teler digitaalse optilise kaabli abil.

2. Vajutage parempoolsel paneelil või kaugjuhtimispuldil nuppu ➞ (Allikas) ja seejärel valige režiim „D.IN“.

3. Hoidke kaugjuhtimispuldil Vasakut nuppu 5 sekundit all, et lülitada Auto Power Link sisse või välja.

• Auto Power Link on vaikimisi sisse lülitatud.
(Selle funktsiooni väljalülitamiseks lülitage automaatne toide Soundbari kaudu välja.)
- Olenevalt ühendatud seadmest ei pruugi Auto Power Link toimida.
• See funktsioon on saadaval ainult režiimis „D.IN“.

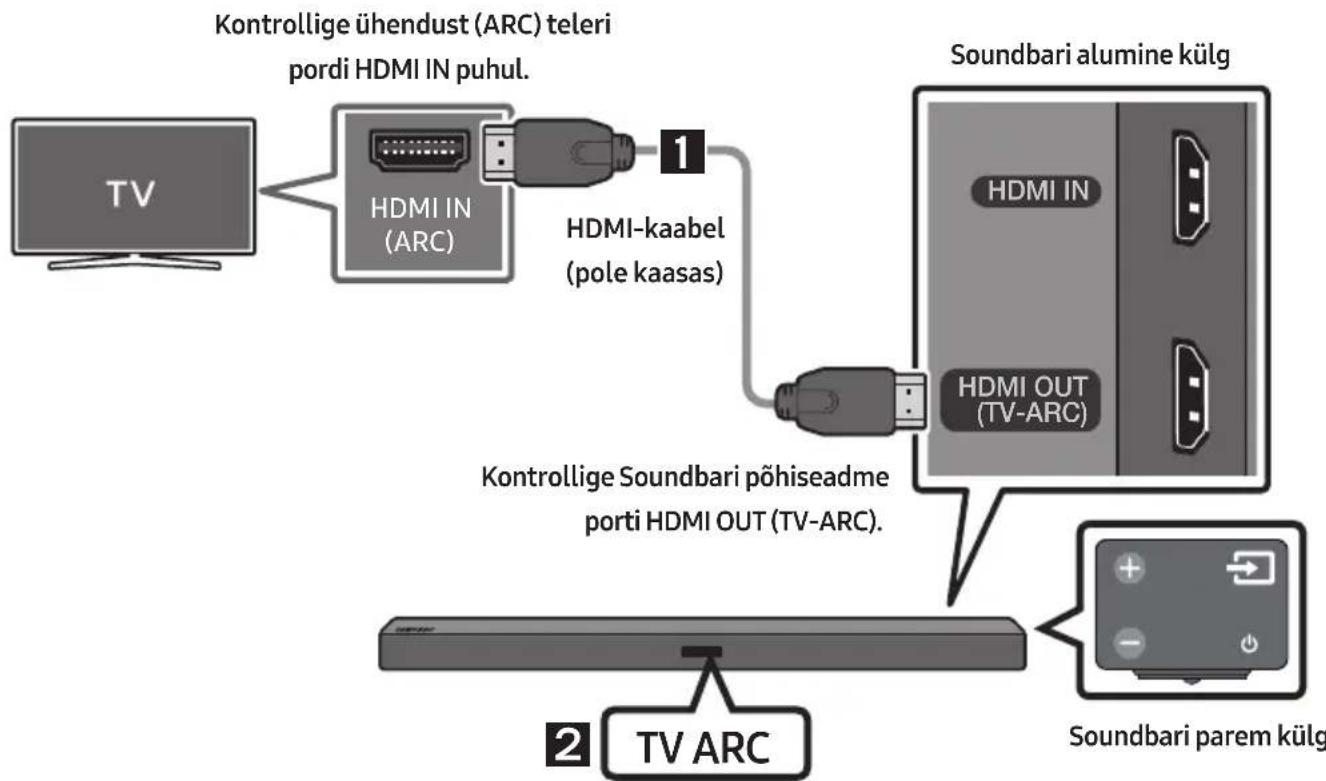

Teleri ühendamine HDMI-kaabli kaudu

1. Kui Soundbar ja teler on sisse lülitatud, ühendage HDMI-kaabel (pole kaasas), nagu on joonisel näidatud.

2. Soundbari põhiseadme ekraanil kuvatakse „TV ARC“ ja Soundbar esitab teleri heli.

- Kui teleri heli pole kuulda, vajutage kaugjuhtimispuldil või Soundbari paremal küljel nuppu (Allikas) et lülituda režiimi „D.IN“. Ekraanil kuvatakse järjest „D.IN“ ja „TV ARC“ ning esitatakse teleri heli.

• Kui Soundbari põhiseadme ekraanil ei kuvata teadet „TV ARC“, siis kontrollige, kas kaabel on ühendatud õige pordiga.
• Kasutage teleri kaugjuhtimispuldi helitugevuse nuppe Soundbari helitugevuse muutmiseks.

MÄRKUSED

• HDMI on liides, mis võimaldab video- ja heliandmete digitaalset edastamist vaid ühe pesa kaudu.
• Kui teleril on ARC-port, ühendage HDMI-kaabel porti HDMI IN (ARC).
• Soovitame kasutada võimaluse korral südamikuta HDMI-kaablit. Kui kasutate südamikuga HDMI-kaablit, valige kaabel, mille läbimõõt on vähem kui 14 mm.
  • Anynet+ peab olema sisse lülitatud.
  • See funktsioon ei ole saadaval, kui HDMI-kaabel ei toeta ARC-i.

2. meetod. Ühendamine juhtmevabalt

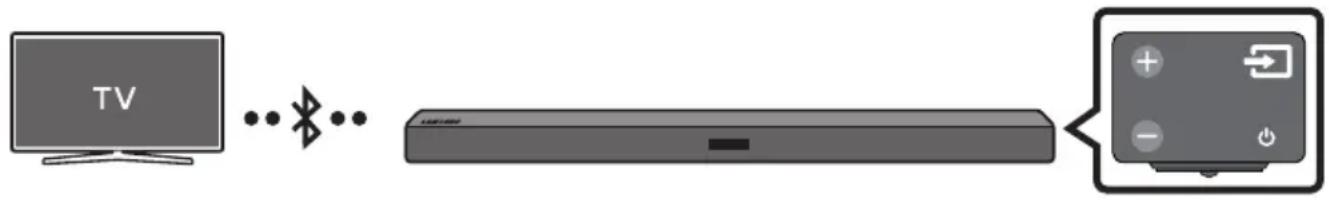

Teleri ühendamine Bluetoothi kaudu

Kui teler on ühendatud Bluetoothi kaudu, saate kuulata stereoheli ilma tülikate kaabliteta.

- Korraga saab ühendada ainult ühe teleri.

Esmakordne ühendamine

1. Vajutage parempoolsel paneelil või kaugjuhtimispuldil nuppu → (Allikas) ja seejärel valige „BT“.
2. Valige „BT“ asemel „BT PAIRING“.

- Kui ekraanile ilmub „BT READY“, vajutage ja hoidke Soundbari parempoolsel paneelil või kaugjuhtimispuldil all nuppu 📄 (Allikas) kauem kui 5 sekundit, et kuvada teade „BT PAIRING“.

1. Valige teleris Bluetooth-režiim. (Lisateavet vt teleri kasutusjuhendist.)
2. Valige teleri ekraanil kuvatavast loendist „[AV] Samsung Soundbar Mxxx M-Series“.

Saadaolev Soundbar on kuvatud teleri Bluetooth-seadmete loendis teatega „Need Pairing“ või „Paired“. Soundbari ühendamiseks valige teade ja looge ühendus.

- Kui teler on ühendatud, ilmub Soundbari eesmisele ekraanile teade [Teleri Nimi] → „BT“.

1. Nüüd kuulete Soundbari kaudu teleri heli.

Kui seadme ühendamine ebaönnestub

• Kui loendis kuvatakse eelnevalt ühendatud Soundbar (nt „[AV] Samsung Soundbar Mxxx M-Series“), siis kustutage see.
• Vajutage ja hoidke režiimis „BT“ Soundbari parempoolsel paneelil või kaugjuhtimispuldil all nuppu (Allikas) kauem kui 5 sekundit, et lülituda režiimi „BT PAIRING“. Seejärel valige teleri otsinguloendist „[AV] Samsung Soundbar Mxxx M-Series“.

Mida tähendavad olekud BT READY ja BT PAIRING?

• BT READY : selles režiimis saate otsida varem ühendatud telereid või luua ühenduse Soundbariga eelnevalt ühendatud mobiilsideseadme kaudu.
• BT PAIRING : selles režiimis saate luua ühenduse uue seadmega. (Vajutage ja hoidke režiimis „BT“ Soundbari parempoolsel paneelil või kaugjuhtimispuldil all nuppu ➞ (Allikas) kauem kui 5 sekundit.)

MÄRKUSED

• Kui teilt küsitakse Bluetooth-seadmega ühendamisel PIN-koodi, sisestage <0000>.
• Bluetooth-ühendus katkeb Bluetooth-ühenduse režiimis, kui kaugus Soundbari ja Bluetooth-seadme vahel ületab 10 m.
• Soundbar lülitub automaatselt välja pärast 5 minutit olekus Valmis.
• Soundbar ei pruugi Bluetooth-otsingut või -ühendust õigesti sooritada järgmistel tingimustel.
  – Soundbari ümber on tugev elektriväli.
  – Soundbariga on samal ajal seotud mitu Bluetooth-seadet.
• Bluetooth-seade on välja lülitatud, ei ole paigas või ei toimi õigesti.

- Elektroonilised seadmed võivad põhjustada raadiohäireid. Seadmeid, mis tekitavad elektromagnetilisi laineid (nt mikrolaineahjud, juhtmevabad LAN-seadmed jne), tuleb Soundbari põhiseadmest eemal hoida.

Soundbari ja teleri ühenduse katkestamine

Vajutage parempoolsel paneelil või kaugjuhtimispuldil nuppu 📄 (Allikas) ja valige mis tahes režiim peale „BT“.

• Ühenduse katkestamine võtab aega, kuna teler peab saama Soundbarilt vastuse. (Selleks kuluv aeg võib olenevalt teleri mudelist erineda.)

- Soundbari ja teleri vahel automaatse Bluetooth-ühenduse tühistamiseks vajutage kaugjuhtimispuldil olekus „BT READY“ 5 sekundit nuppu ▶II (Esitamine/Peatamine). (Valige Sees → Väljas)

05 VÄLISSEADME ÜHENDAMINE

Looge välisseadmega juhtmega või juhtmevaba võrgu kaudu ühendus, et esitada välisseadme heli Soundbari kaudu.

Ühendamine optilise või analoog-helikaabli (AUX) kaudu

1 Optiline kaabel

① Ühendage põhiseadme pesa DIGITAL AUDIO IN (OPTICAL) digitaalse optilise kaabli kaudu allikaseadme pesaga OPTICAL OUT.
② Valige režiim „D.IN“, vajutades parempoolsel paneelil või kaugjuhtimispuldil nuppu → (Allikas).

2 Helikaabel (AUX)

① Ühendage põhiseadme pesa AUX IN (Heli) helikaabli kaudu allikaseadme pesaga AUDIO OUT.
② Valige režiim „AUX“, vajutades parempoolsel paneelil või kaugjuhtimispuldil nuppu → (Allikas).

Ühendamine HDMI-kaabli kaudu

1. Ühendage toote tagaküljel olev pesa HDMI IN HDMI-kaabli (pole kaasas) kaudu digitaalseadme pesaga HDMI OUT.
2. Ühendage toote tagaküljel olev pesa HDMI OUT (TV-ARC) HDMI-kaabli (pole kaasas) kaudu teleri pesaga HDMI IN.
3. Vajutage parempoolsel paneelil või kaugjuhtimispuldil nuppu → (Allikas) ja seejärel valige „HDMI”.
4. Soundbari ekraanil kuvatakse režiim „HDMI“ ja esitatakse heli.

06 USB-SEADME ÜHENDAMINE

Saate esitada Soundbari kaudu mäluseadmetes olevaid muusikafaile.

1. Ühendage mikro-USB ja USB vaheline adapterikaabel, mille ühes otsas on USB 2.0 mikro-USB-pistik (B-tüüpi) ja teises otsas standardne 2.0 USB-pesa (A-tüüpi), Soundbari mikro-USB-pesaga.

- Mikro-USB ja USB vahelist adapterikaablit müüakse eraldi. Ostmiseks võtke ühendust Samsungi teeninduskeskusega või Samsungi klienditeenindusega.

1. Ühendage USB-seade adapterkaabli pesaotsaga.

2. Vajutage parempoolsel paneelil või kaugjuhtimispuldil nuppu → (Allikas) ja seejärel valige „USB”.

3. Ekraanil kuvatakse teade „USB“.

4. Saate esitada Soundbari kaudu mäluseadmetes olevaid muusikafaile.

- Soundbar lülitub automaatselt välja (Toite automaatne väljalülitamine), kui vähemalt 5 minuti jooksul ei ole olnud ühendatud ühtki USB-seadet.

Failivormingutüüpide ühilduvuse loend on järgmine

Laiend	Kodek	Diskreetimiskiirus	Bitikiirus
*.mp3 MPEG 1 Layer2	16 kHz – 48 kHz 80 kbit/s – 320 kbit/s
	MPEG 1 Layer3 16 kHz – 48 kHz 80 kbit/s – 320 kbit/s
	MPEG 2 Layer3 16 kHz – 48 kHz 80 kbit/s – 320 kbit/s
	MPEG 2.5 Layer3 16 kHz – 48 kHz 80 kbit/s – 320 kbit/s
*.wma	Wave_Format_MSAudio1	16 kHz – 48 kHz	56 kbit/s – 128 kbit/s
	Wave_Format_MSAudio2 16 kHz	– 48 kHz 56 kbit/s – 128 kbit/s
*.aac	AAC	16 kHz – 96 kHz	48 kbit/s – 320 kbit/s
	AAC-LC	16 kHz – 96 kHz	128 kbit/s – 192 kbit/s5,1-kanal 320 kbit/s
	HE-AAC	24 kHz – 96 kHz	48 kbit/s – 64 kbit/s5,1-kanal 160 kbit/s
*.wav	-	16 kHz – 48 kHz	Kuni 3000 kbit/s
*.ogg	OGG 1.1.0	16 kHz – 48 kHz	50 kbit/s – 500 kbit/s
*.flac	FLAC 1.1.0, FLAC 1.2.1	16 kHz – 96 kHz	Kuni 3000 kbit/s

• Kui USB-seadmes on liiga palju kaustu ja faile, võib Soundbaril kuluda failidele juurdepääsuks ja nende esitamiseks veidi aega.

07 MOBIILSIDESEADME ÜHENDAMINE

Ühendamine Bluetoothi kaudu

Kui mobiilsideseade on ühendatud Bluetoothi kaudu, saate kuulata stereoheli ilma tülikate kaabliteta.

- Korraga saab ühendada ainult ühe Bluetooth-seadme.

Esmakordne ühendamine

1. Vajutage parempoolsel paneelil või kaugjuhtimispuldil nuppu → (Allikas) ja seejärel valige „BT”.
2. Valige „BT“ asemel „BT PAIRING“.

- Kui ekraanile ilmub „BT READY“, vajutage ja hoidke Soundbari parempoolsel paneelil või kaugjuhtimispuldil all nuppu ➞ (Allikas) kauem kui 5 sekundit, et kuvada teade „BT PAIRING“.

- Kui Soundbar on Bluetooth-seadmega ühendatud, kuvatakse eesmisel ekraanil teade [Bluetooth-seadme nimi] → „BT“.

1. Saate esitada Bluetoothi kaudu ühendatud seadmes olevaid muusikafaile Soundbari kaudu.

Kui seadme ühendamine ebaönnestub

• Kui loendis kuvatakse eelnevalt ühendatud Soundbar (nt „[AV] Samsung Soundbar Mxxx M-Series“), siis kustutage see.
• Vajutage ja hoidke režiimis „BT“ Soundbari parempoolsel paneelil või kaugjuhtimispuldil all nuppu (Allikas) kauem kui 5 sekundit, et lülituda režiimi „BT PAIRING“.
  Seejärel valige Bluetooth-seadmete otsinguloendist „[AV] Samsung Soundbar Mxxx M-Series“.

Mida tähendavad olekud BT READY ja BT PAIRING?

• BT READY : selles režiimis saate otsida varem ühendatud telereid või luua ühenduse Soundbariga eelnevalt ühendatud mobiilsideseadme kaudu.
• BT PAIRING : selles režiimis saate luua ühenduse uue seadmega. (Vajutage ja hoidke režiimis „BT“ Soundbari parempoolsel paneelil või kaugjuhtimispuldil all nuppu ➞ (Allikas) kauem kui 5 sekundit.)

MÄRKUSED

• Kui teilt küsitakse Bluetooth-seadmega ühendamisel PIN-koodi, sisestage <0000>.
• Bluetooth-ühendus katkeb Bluetooth-ühenduse režiimis, kui kaugus Soundbari ja Bluetooth-seadme vahel ületab 10 m.
• Soundbar lülitub automaatselt välja pärast 5 minutit olekus Valmis.
• Soundbar ei pruugi Bluetooth-otsingut või -ühendust õigesti sooritada järgmistel tingimustel.
  – Soundbari ümber on tugev elektriväli.
  – Soundbariga on samal ajal seotud mitu Bluetooth-seadet.
• Bluetooth-seade on välja lülitatud, ei ole paigas või ei toimi õigesti.

- Elektroonilised seadmed võivad põhjustada raadiohäireid. Seadmeid, mis tekitavad elektromagnetilisi laineid (nt mikrolaineahjud, juhtmevabad LAN-seadmed jne), tuleb Soundbari põhiseadmest eemal hoida.

• Soundbar toetab SBC-andmeid (44,1 kHz, 48 kHz).

- Ühendage ainult Bluetooth-seadmega, mis toetab funktsiooni A2DP (AV).

- Soundbari ei saa ühendada Bluetooth-seadmega, mis toetab ainult funktsiooni HF (Vabad käed).

- Kui olete Soundbari ja Bluetooth-seadme vahel paarisühenduse loonud, valides „[AV] Samsung Soundbar Mxxx M-Series“ seadme skannitud seadmete loendist, lülitub Soundbar automaatselt režiimi „BT“.

- Saadaval ainult siis, kui Soundbar on Bluetooth-seadmega paarisühendatud seadmete loendis. (Bluetooth-seade ja Soundbar peavad olema vähemalt üks kord varem paarisühenduses olnud.)

• Soundbar kuvatakse Bluetooth-seadmega otsitud seadmete loendis ainult juhul, kui Soundbar näitab „BT READY“.
• Soundbari ei saa siduda Bluetoothi kasutamise ajal teise Bluetooth-seadmega.

Bluetooth POWER sees (Bluetooth POWER)

Kui varem seotud Bluetooth-seade püüab Soundbar ühendust luua, kui funktsioon Bluetooth POWER on sisse lülitatud ja Soundbar välja lülitatud, lülitub Soundbar automaatselt sisse.

1. Vajutage kaugjuhtimispuldi nuppu Bluetooth POWER, kui Soundbar on sisse lülitatud.
2. Soundbar ekraanil kuvatakse teade „ON-BLUETOOTH POWER“.

Bluetooth-seadme lahutamine Soundbari küljest

Bluetooth-seadme saab Soundbarist lahti ühendada. Juhtnööre vt Bluetooth-seadme kasutusjuhendist.

• Ühendus Soundbariga katkestatakse.
• Kui Soundbari ühendus Bluetooth-seadmega katkestatakse, kuvatakse Soundbari eesmisel ekraanil teade „BT DISCONNECTED“.

Soundbari ja Bluetooth-seadme ühenduse katkestamine

Vajutage parempoolsel paneelil või kaugjuhtimispuldil nuppu ➞ (Allikas) ja seejärel valige mis tahes režiim peale „BT“.

• Ühenduse katkestamine võtab aega, kuna Bluetooth-seade peab saama Soundbarilt vastuse. (Lahtiühendamise aeg võib olla erinev olenevalt Bluetooth-seadmest)
• Kui Soundbari ühendus Bluetooth-seadmega katkestatakse, kuvatakse Soundbari eesmisel ekraanil teade „BT DISCONNECTED“.

MÄRKUSED

• Bluetooth-ühenduse režiimis, Bluetooth-ühendus katkeb, kui kaugus Soundbari ja Bluetooth-seadme vahel ületab 10 meetrit.
• Soundbar lülitub automaatselt välja pärast 5 minutit olekus Valmis.

Lisateavet Bluetoothi kohta

Bluetooth on tehnoloogia, mis võimaldab Bluetoothiga ühilduvaid seadmeid hõlpsasti omavahel ühendada lühikese juhtmeta ühenduse kaudu.

• Bluetooth-seade võib põhjustada müra või talitlushäireid, olenevalt kasutusest, kui: – osa teie kehast on kokkupuutes Bluetooth-seadme või Soundbari vastuvõtmis-/edastussüsteemiga.
  – seade puutub kokku elektrilise muutlikkusega, mis on põhjustatud seina, nurga või kabinetiosa takistustest.
  – see puutub kokku elektrilise interferentsiga sama sagedust kasutavatest seadmetest, sh meditsiiniseadmetest, mikrolaineahjudest ja juhtmeta LAN-idest.
• Ühendage Soundbar Bluetooth-seadmega, kui seadmed on lähestikku.
• Mida kaugemal Soundbar Ja Bluetooth-seade üksteisest on, seda halvemaks muutub kvaliteet.Kui kaugus ületab Bluetoothi töövahemiku, siis ühendus katkeb.
• Halva leviga piirkondades ei pruugi Bluetooth-ühendus õigesti toimida.
• Bluetooth-ühendus töötab vaid siis, kui see on seadme lähedal. Ühendus katkeb automaatselt, kui Bluetooth seade ühenduseks sobivast vahemikust väljas. Isegi piisavalt väikese vahemaa korral vöib heli kvaliteet halveneda takistuste, nt seinte vöi uste töttu.
• See juhtmeta seade võib põhjustada töötamise ajal elektromagnetilisi häireid.

Samsungi rakenduse Audio Remote kasutamine

Samsungi rakenduse Audio Remote installimine

Soundbari juhtimiseks oma nutiseadmest ja Samsungi rakendusest Audio Remote laadige Google Play poest alla Samsungi rakendus Audio Remote.

Päring : Samsung Audio Remote

Rakenduse Audio Remote käivitamine

Samsungi rakenduse Audio Remote käivitamiseks ja alustamiseks puudutage nutiseadmes ikooni Audio Remote ja seejärel järgige ekraanil kuvatavaid juhiseid.

- Samsungi rakendus Audio Remote ühildub vaid Android-telefonidega ja mobiilsideseadmetega, kus töötab Android 3.0 või uuem versioon.

08 KAUGJUHTIMISPULDI KASUTAMINE

Kuidas kaugjuhtimispulti kasutada?

1	Toide	Heliriba sisse- ja väljalülitamiseks.
2	Heli juhtimine	Saate valida suvandi TREBLE, BASS, või AUDIO SYNC. • Kõrgete toonide või bassi helitugevuse juhtimiseks valige heliseadetes suvand TREBLE või BASS ja seejärel reguleerige helitugevust vahemikus -6 kuni +6, kasutades Üles/Alla nuppu. • Vajutage ja hoidke all nuppu (Heli juhtimine) umbes 5 sekundit, et reguleerida iga sagedusriba heli. 150 Hz, 300 Hz, 600 Hz, 1,2 KHz, 2,5 KHz, 5 KHz ja 10KHz on valitavad (Vasakule/Paremale) ning kõiki neist saab reguleerida sätetele vahemikus -6...+6 (Üles/Alla). • Kui teleri ja Soundbari vaheline video ja heli ei ole sünkroonis, valige heliseadetest suvand AUDIO SYNC ja seadke heliviivitus vahemikku 0–300 ms, kasutades Üles/Alla nuppu. (V.a režiimis „USB“). • Valikut Heli sünkroonimine toetatakse ainult mõne funktsiooni puhul.
3	Surround Surround	Ruumilise heli funktsioon lisab helile sügavus- ja ruumiefekti. Iga kord nupule vajutamisel vahelduvad ON ja OFF. • ON : heli esitatakse kõigist kõlaritest. • OFF : kuulete originaalallika kanali heli mitmest kõlarist.
4	SOUND MODE	Saate valida soovitud heliefekti, valides suvandi STANDARD, MUSIC, CLEAR VOICE, SPORTS, või MOVIE.Valige režiim „STANDARD“, kui soovite nautida originaalheli.DRC (Dynamic Range Control)Võimaldab rakendada Dolby Digitali lugudele dünaamikadiapasooni juhtimise.Kui vajutate ja hoiate ooterežiimis all nuppu SOUND MODE, lülitub DRC (Dynamic Range Control) sisse või välja. Kui DRC on sisse lülitatud, vähendatakse valju heli.(Heli võib olla moonutatud.)
5	Allikas	Vajutage heliribaga ühendatud allika valimiseks.Režiim BT PAIRINGRežiimi „BT PAIRING“ sisselülitamiseks režiimis „BT“ vajutage ja hoidke all nuppu ➞(Allikas) kauem kui 5 sekundit. Vt üksikasju lk 17.Auto Power Down funktsioonSeade lülitub automaatselt välja järgmistes olukordades.- Režiim D.IN / HDMI / BT / USB: kui helisignaali ei ole 5 minutit.- Režiim AUX:- Kui helikaabel (AUX-kaabel) on 5 minutit lahutatud.- Kui ajal, mil helikaabel (AUX-kaabel) on ühendatud, puudub 8 tunni vältel võtmesisend. (Automaatse väljalülitamise funktsiooni saab ainult sellisel juhul välja lülitada.)- Automaatse väljalülitamise funktsiooni väljalülitamiseks režiimis „AUX“ vajutage nuppu ►II ja hoidke seda 5 sekundit all. Ekraanil kuvatakse „ON-AUTO POWER DOWN“ / „OFF-AUTO POWER DOWN“.
6	Esitamine/peatamine	Vajutage muusikafaili ajutiseks peatamiseks nuppu ►II.Muusika esitamise jätkamiseks vajutage nuppu uuesti.
7	Üles/Alla/Vasakule/Paremale	Vajutage tähistatud aladele, et valida Üles/Alla/Vasakule/Paremale.Vajutage nupul Üles/Alla/Vasakule/Paremale, et valida või seada funktsioone.KordamineKordamisfunktsiooni kasutamiseks režiimis „USB“ vajutage Üles nuppu.Muusika vahelejätmineVajutage Parema lenuppu, et valida järgmine muusikafail. Vajutage Vasakule nuppu, et valida eelmine muusikafail.Anynet+ / Auto Power LinkSaate funktsiooni Anynet+ ja Auto Power Link sisse või välja lülitada.Funktsiooni Anynet+ ja Auto Power Link saab juhtida vastavalt Parema lenupuga.- Anynet+ : kui Soundbar on ühendatud Samsungi teleriga HDMI-kaabli kaudu, saate juhtida Soundbari Samsungi teleri kaugjuhtimispuldiga.Funktsiooni Anynet+ ON- ja OFF hoidke nuppu Parema lenigikaudu 5 sekundit all.- Auto Power Link : kui Soundbar on ühendatud teleriga digitaalse optilise kaabli kaudu, saab Soundbar teleri sisselülitamisel automaatselt sisse lülituda.Funktsiooni Auto Power Link ON- või OFF hoidke nuppu Vasak lenigikaudu 5 sekundit all.- Anynet+ / Auto Power Link on vaikimisi ON lülitatud.
8	Bluetooth POWER	Vajutage funktsiooni Bluetooth POWER või helitugevuse piiramise funktsiooni sisse- ja väljalülitamiseks.Funktsioon Bluetooth POWER: kui Soundbar on ooterežiimis ja funktsioon Bluetooth POWER on sisse lülitatud ning lülitate sisse eelnevalt ühendatud Bluetooth-seadme, lülitub Soundbar automaatselt sisse ja loob Bluetooth kaudu seadmega ühenduse.- Kui funktsioon Bluetooth POWER on sisse lülitatud, kuvatakse Soundbari ekraanil teade „ON-BLUETOOTH POWER“. Funktsiooni Bluetooth POWER väljalülitamiseks vajutage üks kord nuppu Bluetooth POWER. Seejärel kuvatakse esikuval teade „OFF-BLUETOOTH POWER”.- Kui režiim „D.IN“ on sisse lülitatud ja Soundbar on ühendatud Samsungi Smart TV-ga, mis on antud välja 2017. aastal või hiljem, saab Soundbari juhtida teleri kaugjuhtimispuldiga. Selles režiimis ei saa funktsiooni Bluetooth POWER välja lülitada.Helitugevuse piiramise funktsioon: kui lülitate toite sisse kõrge helitugevuse juures, võib see teie kuulmist kahjustada, seetõttu kohandatakse helitugevus tasemele 20, kui see on kõrgem kui 20.- Helitugevuse piiramise funktsioon on vaikimisi välja lülitatud. Määratud helitugevus säilib ka toite väljalülitamisel.- Seade muutmiseks vajutage kaugjuhtimispuldil 5 sekundit nuppu Bluetooth POWER. Kui helitugevuse piiramise funktsioon on välja lülitatud, kuvatakse esikuval teade „V FREE“, ja kui see on sisse lülitatud, kuvatakse teade „V LOCK“.

9	WOOFER
		Liigutage seda nuppu üles või alla bassikõlari helitugevuse reguleerimiseks vahemikus -12 või -6 kuni +6.Nupu vajutamine ennistab kõlari helitugevuse tasemele 0.
10	VOL
		Liigutage seda nuppu üles või alla helitugevuse reguleerimiseks.Vajutage heli vaigistamiseks nuppu VOL. Vajutage uuesti vaigistuse väljalülitamiseks.

Soundbari helitugevuse reguleerimine teleri kaugjuhtimispuldiga

Kasutage teleri menüüd, et valida Samsungi teleri kölariks välised kölarid.

(Lisateavet vt teleri kasutusjuhendist.)

- Pärast Soundbari paigaldamist saate reguleerida Soundbari helitugevust, kasutades Samsungi teleriga kaasasolevat infrapuna-kaugjuhtimispulti. (Kui te ei soovi seda funktsiooni kasutada, kui Soundbar on sisse lülitatud, vajutage ja hoidke nuppu Surround all 5 sekundit. Soundbari ekraanil kuvatakse teade „OFF-TV REMOTE“ ja funktsioon lülitub välja.) Helitugevuse reguleerimiseks ainult Samsungi teleri kaugjuhtimispuldiga vajutage ja hoidke all nuppu Surround kauem kui 5 sekundit, kuni Soundbari ekraanil kuvatakse teade „SAMSUNG-TV REMOTE“.

- Iga kord nupu Surround 5 sekundit vajutatuna hoidmisel vahetub režiim järgmises järjestuses: „SAMSUNG-TV REMOTE“ (vaikerežiim) → „OFF-TV REMOTE“ → „ALL-TV REMOTE“.

- Soundbari helitugevuse reguleerimiseks muu tootja teleriga kaasasoleva kaugjuhtimispuldiga lülitage Soundbar sisse, vajutage ja hoidke all nuppu Surround 5 sekundit (Soundbari ekraanil kuvatakse teade „OFF-TV REMOTE“), vabastage nupp Surround ning seejärel vajutage uuesti ja hoidke all nuppu Surround kauem kui 5 sekundit. (Soundbari ekraanil kuvatakse teade „ALL-TV REMOTE“.)

• See funktsioon ei pruugi olenevalt kaugjuhtimispuldist saadaval olla.
• Tootjad, kes seda funktsiooni toetavad:

VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, GRUNDIG, Hisense, RCA

Varjatud nuppude kasutamine

Varjatud nupp		Viiteleht
Kaugjuhtimispuldi nupp Funktsioon
Surround	Teleri kaugjuhtimispuldiga sees/väljas	Lk 24
(Allikas)	BT sidumine Lk 17
►II (Esitamine/peatamine)	Auto Power Down sees/väljas(režiim AUX)	Lk 22
	Lähtestamine (ooterežiim) Lk 30
VOL	ID SET (ooterežiim)	Lk 7
Vasakule	Auto Power Link ON/OFF	Lk 10
Paremale Anynet+ ON/OFF Lk 23
(Heli juhtimine)	7 ribaga EQ Lk 21
SOUND MODE	DRC ON/OFF (ooterežiim)	Lk 22
Bluetooth POWER	Helitugevuse funktsiooni sees/väljas	Lk 23

Väljundi andmed erinevate heliefektirežiimide puhul

Efekt		Sisend	Väljund
			Ilma juhtmeta tagakõlarikomplektita	Juhtmeta tagakõlarikomplektiga
Surround	ON	2.0 kanalit	2.1 kanalit	4.1 kanalit
		5.1 kanalit	2.1 kanalit	4.1 kanalit
SOUND MODE	STANDARD	2.0 kanalit	2.1 kanalit	4.1 kanalit
		5.1 kanalit	2.1 kanalit	4.1 kanalit
	MUSIC	2.0 kanalit	2.1 kanalit	4.1 kanalit
		5.1 kanalit	2.1 kanalit	4.1 kanalit
	CLEAR VOICE	2.0 kanalit	2.1 kanalit	4.1 kanalit
		5.1 kanalit	2.1 kanalit	4.1 kanalit
	SPORTS	2.0 kanalit	2.1 kanalit	4.1 kanalit
		5.1 kanalit	2.1 kanalit	4.1 kanalit
	MOVIE	2.0 kanalit	2.1 kanalit	4.1 kanalit
		5.1 kanalit	2.1 kanalit	4.1 kanalit

• Samsungi juhtmeta tagakõlarikomplekti saab osta eraldi. Komplekti ostmiseks võtke ühendust edasimüüjaga, kellelt ostsite Soundbari.

09 SEINAKINNITUSE PAIGALDAMINE

Ettevaatusabinõud paigaldamisel

• Paigaldage ainult vertikaalsele seinale.
- Ärge paigaldage seda kõrge temperatuuri või niiskustasemega kohta.
- Kontrollige, kas sein on toote raskuse kandmiseks piisavalt tugev. Kui ei ole, siis tugevdage seina või valige muu paigalduskoht.
- Ostke ja kasutage kinnituskruvisid või -ankruid, mis on mõeldud kasutamiseks teie seinä materjaliga (kipsplaat, metallplaat, puitsein jne). Võimaluse korral kinnitage tugikruvid tüüblitega.
- Ostke seinakinnituse kruvid, mis sobivad Soundbari paigaldamiseks valitud seina paksuse ja tüübiga.

- Läbimõõt: M5

- Pikkus: soovitatavalt vähemalt 35 mm.

- Enne Soundbari seinale paigaldamist ühendage selle kaablid välisseadmetega.

- Enne seadme paigaldamist veenduge, et see oleks välja lülitatud ja vooluvõrgust lahutatud. Vastasel juhul võib see põhjustada elektrilöögi.

Seinakinnituse komponendid

Seinakinnitusjuhik

Hoidikkruvi (2 tk) Kruvi (2 tk) Seinakinnituskronstein L Seinakinnituskronstein R

1. Asetage Seinakinnitusjuhik vastu seinapinda.

• Seinakinnitusjuhik peab olema loodis.

- Kui teler on seinale kinnitatud, paigaldage Soundbar vähemalt 5 cm telerist allapoole.

1. Joondage pabermalli Keskjoon teleri keskjoonega (kui paigaldate Soundbari teleri alla) ja seejärel kinnitage Seinakinnitusjuhik teibiga seinale.

• Kui te ei paigalda teleri alla, seadke Keskjoon paigalduskoha keskkohta.

1. Suruge pastapliatsi või teritatud pliiatsi ots läbi juhiku mõlemas otsas oleva B-TYPE kujutise keskkoha, et märkida tugikruvide asukoht, seejärel eemaldage

Seinakinnitusjuhik.

1. Kasutades sobiva suurusega puuri, puurige kummagi märgistuse kohale seina sisse auk.

- Kui märgistused ei vasta tihvtide asendile, siis kinnitage enne tugikruvide sisestamist aukudesse kindlasti sobivad tüüblid. Tüüblite kasutamisel veenduge, et puuritavad augud oleksid kasutatavate tüüblite jaoks piisavalt suured.

1. Lükake kruvi (pole kaasas) läbi iga Hoidikkruvi ja seejärel keerake köik kruvid kindlalt tugikruvi aukudesse.

1. Kinnitage Seinakinnituskronstein L ja R kahe Kruvi (M4 x L12) abil Soundbari põhjale. Täpseks sobitamiseks joondage heliribal olevad nupud klambrites olevate aukudega.

- Vasak- ja parempoolne kinnitus on erineva kujuga. Paigutage need kindlasti õigesti.

Seinakinnituskronstein avadesse. Lükake Soundbari noole suunas, et kontrollida, kas mölemad küljed on tugevasti kinni.

1. Soundbari eemaldamiseks seinakinnituselt suruge seda noole suunas, kallutage veidi üles ja seejärel tömmake seinalt eemale, nagu on joonisel näidatud.

• Ärge riputage paigaldatud seadmele esemeid ja vältige selle löömist või mahapillamist.
• Kinnitage seade tugevasti seinale, et see maha ei kukuks. Kui seade kukub maha, võib see tekitada vigastusi või seadet kahjustada.
• Kui seade on seinale paigaldatud, siis tagage, et lapsed ei tömbaks ühendusjuhtmeid, kuna selle tagajärjel võib seade maha kukkuda.
• Seinakinnituse parima jõudluse tagamiseks paigaldage kölarisüsteem vähemalt 5 cm telerist allapoole, kui teler on paigaldatud seinale.
• Kui te ei paigalda seadet seinale, siis ohutu kasutuse tagamiseks paigutage see kindlale tasasele pinnale, kust see ei saa maha kukkuda.

10 TARKVARA- VÄRSKENDUS

Samsung võib pakkuda tulevikus värskendusi Soundbari süsteemi püsivara jaoks.

Kui värskendust pakutakse, saate püsivara värskendada, ühendades USB-seadme, millele püsivara värskendus on salvestatud, oma Soundbari USB-porti.

Lisateavet värskendusfailide allalaadimise kohta leiate Samsung Electronicsi veebisaidilt (www.samsung.com → Support).

Seejärel sisestage või valige oma Soundbari mudel, valige Tarkvara ja rakendused ning seejärel Allalaadimised.

Suvandi nimi võib olla teine.

Värskendamistoiming

1. Ühendage mikro-USB ja USB vaheline adapterikaabel, mille ühes otsas on USB 2.0 mikro-USB-pistik (B-tüüpi) ja teises otsas standardne 2.0 USB-pesa (A-tüüpi), Soundbari mikro-USB-pesaga.

- Mikro-USB ja USB vahelist adapterikaablit müüakse eraldi. Ostmiseks võtke ühendust Samsungi teeninduskeskusega või Samsungi klienditeenindusega.

1. Toote tarkvara allalaadimiseks järgige allolevaid samme. Minge Samsungi veebisaidile (samsung.com) → otsige mudelinime - valige klienditoe suvand (suvandi nimi võib muutuda).

2. Salvestage allalaaditud tarkvara USB-mälupulgale ja valige kausta lahtipakkimiseks suvand „Ekstrakti siia“.

3. Lülitage Soundbar välja ja ühendage tarkvaravärskendust sisaldav USB-mälupulk mikro-USB-adapterikaabli pessa. Ühendage kaabel Soundbari USB-pordiga.

4. Lülitage Soundbar sisse. 3 minuti jooksul kuvatakse teade „UPDATE“ ja algab värskendamine.

5. Kui värskendamine on löppenud, lülitub Soundbar välja. Vajutage kaugjuhtimispuldil 5 sekundit nuppu ▶II. Ekraanil kuvatakse teade „INIT“ ja seejärel lülitub Soundbar välja. Värskendamine on löppenud.

- Sellel tootel on funktsioon DUAL BOOT. Kui püsivara värskendamine ebaönnestub, saate püsivara uuesti värskendada.

1. Lülitage Soundbar välja, lahutage värskendamisfaile sisaldav mäluseade Soundbari USB-pordist ja ühendage see uuesti.

2. Lahutage Soundbari toitejuhe, ühendage see uuesti ja seejärel lülitage Soundbar sisse.

3. Püsivara värskendamine ei pruugi korralikult töötada, kui mäluseadmes on Soundbari toetatud helifaile.

4. Ärge lahutage toitejuhet ega eemaldage USB-seadet värskenduste rakendamise ajal. Põhiseade lülitub automaatselt välja pärast püsivara värskendamise lõppu.
5. Pärast värskendamist lähtestatakse Soundbari kasutajaseadistus. Soovitame teil oma sätted üles kirjutada, et saaksite neid pärast värskendamist hölpsasti taastada. Pange tähele, et püsivara värskendamine lähtestab ka bassikõlari ühenduse. Kui ühendust bassikõlariga ei taastata pärast värskendamist automaatselt, vaadake lk 6. Kui tarkvaravärskendus ebaönnestub, veenduge, et USB-mälupulk poleks defektne.

• Mac OS-i kasutajad peaksid kasutama USB vorminguna MS-DOS-i (FAT-i).

- USB kaudu värskendamine ei pruugi olenevalt mäluseadme tootjast saadaval olla.

11 VEAOTSING

Enne hoolduse taotlemist kontrollige järgmist.

Seade ei lülitu sisse.

Kas toitejuhe on ühendatud pistikupessa?

Mõni funktsioon ei tööta nupu vajutamisel.

Kas öhus on staatilist elektrit?

→Eemaldage toitepistik ja ühendage see uuesti.

→ Vt Bluetooth-ühenduse jaotisi lk 11 ja 17.

Heli ei esitata.

Kas vaigistusfunktsioon on sisse lüllitatud?

→ Funktsiooni tühistamiseks vajutage nuppu VOL.

Kas helitugevus on seatud miinimumi peale?

→Reguleerige helitugevust.

Kaugjuhtimispult ei tööta.

Kas patareid on tühjad?

→Sisestage uued patareid.

Kas kaugjuhtimispult on Soundbari põhiseadmest liiga kaugel?

→Liigutage kaugjuhtimispult Soundbari põhiseadmele lähemale.

Bassikõlaril olev punane LED-tuli vilgub ja bassikõlarist ei tule heli.

See probleem võib tekkida, kui bassikõlar ei ole ühendatud Soundbari põhiseadmega.

→ Proovige bassikõlar uuesti ühendada. (Vt lk 6.)

Bassikõlar undab ja vibreerib märgatavalt.

Proovige reguleerida bassikõlari vibratsiooni.

→ Vajutage kaugjuhtimispuldil nuppu WOOFER üles või alla, et reguleerida bassikõlari helitugevust. (vahemikus -12, -6 kuni +6).

12 LITSENTS

DOLBY

AUDIO

Avatud lähtekoodidega seotud päringute ja taotluste saamiseks võtke Samsungiga ühendust meili teel ([e-mail]).

14 OLULINE TEENUSEGA SEOTUD MÄRKUS

• Selles kasutusjuhendis toodud pildid ja joonised on vaid viiteks ning võivad toote tegelikust välimusest erineda.
• Rakenduda võivad administratiivtasud, kui
  (a) kutsute välja tehniku ja tootel ei ole defekti (kasutusjuhendit pole loetud),
  (b) viite seadme hoolduskeskusse ja tootel ei ole defekti (kasutusjuhendit pole loetud).
• Administratiivtasu antakse teile teada enne tehniku visiiti.

15 TEHNILISED ANDMED JA TEAVE

Tehnilised andmed

ÜLDINE	USB		5V/0,5A
	Mass	Soundbari põhiseade	2,0 kg
		Bassikõlar (PS-WM30)	7,2 kg
	Mõõtmed(L × K × S)	Soundbari põhiseade	908,5 x 53,5 x 70,5 mm
		Bassikõlar (PS-WM30)	200,0 x 392,0 x 378,0 mm
	Töötemperatuuri vahemik		+5°C kuni +35°C
	Õhuniiskuse vahemik		10 % ~ 75 %
VÕIMENDI	Nimiväljundvõimsus	Soundbari põhiseade	40W x 4,6 ohm
		Bassikõlar (PS-WM30)	160W, 3 ohm
Toetatud esitamisvormingud(DTS 2.0 heli esitatakse vormingus DTS.)			LPCM 2ch, Dolby AudioTM (toetab Dolby® Digital), DTS
Juhtmevaba seadme väljundvõimsus		BT maksimaalne saatja võimsus	100 mW 2,4 GHz – 2,4835 GHz korral
		SRD maksimaalne saatja võimsus	25 mW 5,725 GHz – 5,825 GHz korral

MÄRKUSED

• Samsung Electronics Co., Ltd jätab endale öiguse tehnilisi andmeid ette teatamata muuta.
  • Mass ja möötmed on ligikaudsed.
• Teavet toiteallika ja voolutarbe kohta leiate toote sildilt. (Silt : Soundbari põhiseadme alaosa)

Üldine voolutarve puhkerežiimis (W)		2,9W
Bluetooth	Pordi inaktiveerimise meetod	Vajutage kaugjuhtimispuldil nuppu „Bluetooth POWER“, kui kasutate režiimi „BT“

- Käesolevaga teatab Samsung Electronics, et see seade on kooskõlas direktiiviga 2014/53/EL.

Euroopa Liidu vastavusdeklaratsiooni täistekst on saadaval internetiaadressil: http://www.samsung.com, avage Leia tootetugi > Otsi tugi ja sisestage toote nimi. Seda seadet võib kasutada köigis Euroopa Liidu riikides.

CE

[Selle toote patareide öige löppkäitlemine]

(Kehtib eraldi jäätmekogumissüsteemidega riikides)

Selline märgistus patareil, kasutusjuhendil või pakendil viitab sellele, et selles tootes sisalduvaid patareisid ei tohi tööea lõpus kasutusest kõrvaldada koos muude olmejäätmetega. Patareil olev keemiliste sümbolite Hg, Cd või Pb märgistus näitab, et patarei elavhõbeda-, kaadmiumi- või pliisisaldus on üle EÜ direktiivis 2006/66 nimetatud etalontaseme.Kui patareisid ei visata nõuetekohaselt ära, võivad need ained kahjustada inimeste tervist või keskkonda.

Loodusvarade kaitsmiseks ja materjalide taaskasutamise soodustamiseks eraldage patareid muudest jäätmetest ning löppkäidelge need kohaliku tasuta patareitagastussüsteemi kaudu.

Selle toote öige löppkäitlemine

(Elektri- ja elektrooniliste seadmete jäätmed)

(Kehtib eraldi jäätmekogumissüsteemidega riikides)

Selline märgistus tootel, tarvikutel või kirjanduses viitab sellele, et toodet ja selle elektroonilisi tarvikuid (nt laadijat, peakomplekti, USB-kaablit) ei tohi tööea lõpus kasutusest kõrvaldada koos teiste olmejäätmetega. Selleks et vältida jäätmekäitluse käigus keskkonna või inimeste tervise kahjustamist, eraldage need seadmed muud tüüpi jäätmetest ja suunake need vastutustundlikult ringlusse, et edendada materjalivarude jätkusuutlikku taaskasutust.

Kodukasutajad peavad võtma ühendust kas edasimüüjaga, kellelt nad toote ostsid, või kohaliku omavalitsusega, et saada lisateavet selle kohta, kuhu ja kuidas on võimalik viia seadmed keskkonnahoidlikuks taaskasutuseks.

Ärikasutajad peavad võtma ühendust tarnijaga ja kontrollima ostulepingu tingimusi. Seda toodet ja selle elektroonilisi tarvikuid ei tohi panna muude äritegevuses tekkivate jäätmete hulka.

Teavet Samsungi keskkonnaalaste kohustuste ja tootespetsiifiliste sätestatud kohustuste kohta, nagu REACH, WEEE, akud, vt järgmiselt aadressilt:

http://www.samsung.com/ee/aboutsamsung/samsungelectronics/corporatecitizenship/environment.html

INFORMATIONS RELATIVES À LA SÉCURITÉ

AVERTISSEMENTS

POUR ÉVITER LES RISQUES DE CHOC ÉLECTRIQUE, NE DÉMONTEZ PAS LE CAPOT. L'APPAREIL NE CONTIENT PAS DE PIÈCES RÉPARABLES PAR L'UTILISATEUR ; S'ADRESSER À UN SERVICE APRÈS-VENTE QUALIFIÉ.
