Toote tüüp	Heliriba
Bränd	Samsung
Mudel	HW-J8501R
Mõõtmed (L x K x S)	1160 x 75 x 145 mm
Kaal	5,5 kg
Toiteallikas	120-240 V, 50/60 Hz
Elektritarbimine	50 W
Väljundvõimsus	600 W
Kanali arv	9.1 kanalit
Peamised funktsioonid	Bluetooth, Wi-Fi, HDMI ARC, USB, Dolby Digital, DTS, SoundShare, Multiroom Link
Hooldus ja puhastus	Puhastage pehme ja kuiva lapiga. Ärge kasutage kemikaale.
Ohutus	Ärge jätke niiskusesse. Kasutage ainult kaasasolevat adapterit.
Varuosad ja parandatavus	Võtke varuosade saamiseks ühendust Samsungi klienditeenindusega. Parandatavuse indeks: 7/10.
Üldine teave	Valmistatud Hiinas. Garantii 2 aastat.

Korduma kippuvad küsimused - HW-J8501R SAMSUNG

Kuidas ühendada heliriba teleriga?

Kasutage heliriba teleriga ühendamiseks HDMI ARC või optilist kaablit. Veenduge, et HDMI ARC port on teleri seadetes aktiveeritud.

Heliriba ei lülitu sisse, mida teha?

Kontrollige, et toitekaabel on korralikult ühendatud ja pistikupesa töötab. Kui probleem püsib, proovige heliriba lähtestada, eemaldades selle 30 sekundiks vooluvõrgust.

Kuidas kasutada Bluetooth funktsiooni?

Vajutage heliriba nuppu Source, kuni kuvatakse Bluetooth. Lülitage oma mobiilseadmes Bluetooth sisse ja valige loendist 'Samsung HW-J8501R'.

Kas saan ühendada juhtmevabad tagumised kõlarid?

Jah, see heliriba on ühilduv Samsungi juhtmevabade tagumiste kõlaritega SWA-9000S (müüakse eraldi). Järgige nende sidumiseks paigaldusjuhendit.

Kuidas reguleerida bassikõlari helitugevust?

Kasutage kaasasolevat kaugjuhtimispulti bassikõlari taseme reguleerimiseks (nupp WOOFER). Seda saate teha ka rakenduse Samsung Audio Remote kaudu.

Mida teha, kui heli on pildiga nihkes?

Avage heliriba menüü ja lülitage sisse funktsioon 'Sync' või 'Audio Sync' heli viivituse reguleerimiseks. Seda parameetrit saate reguleerida ka oma telerist.

Kuidas puhastada heliriba?

Kasutage resti ja korpuse tolmu eemaldamiseks pehmet ja kuiva lappi. Ärge kunagi kasutage abrasiivseid tooteid ega lahusteid.

Kas saan heliriba kasutada ilma kaugjuhtimispuldita?

Jah, saate heliriba sisse/välja lülitamiseks, allika vahetamiseks ja helitugevuse reguleerimiseks kasutada heliriba tagaküljel olevaid füüsilisi nuppe.

Kuidas värskendada püsivara?

Laadige uusim uuendus Samsungi veebisaidilt alla ja salvestage see USB-mälupulgale. Ühendage mälupulk heliribaga, seejärel järgige ekraanil kuvatavaid juhiseid (rakenduse Samsung Audio Remote kaudu).

Heliriba ei reageeri, mida teha?

Tehke tehases lähtestamine: hoidke nuppe 'Volume -' ja 'Source' korraga all 5 sekundit. Heliriba taaskäivitub.

KASUTUSJUHEND HW-J8501R SAMSUNG

				See sümbol näitab, et toote sees on kõrgepinge. Mis tahes kokkupuude mõne selle toote sisemise osaga on ohtlik.
				See sümbol näitab, et kasutamist ja hooldust puudutav oluline lugemismaterjal on selle tootega kaasas.

	Il klassi toode: selle sümboliga tähistatud toode ei nõua ohutuks ühendamiseks elektrimaandust.
	Vahelduvvoolupinge: selle sümboliga tähistatud nimipinge on vahelduvvoolupinge.
	Alalisvoolupinge: selle sümboliga tähistatud nimipinge on alalisvoolupinge.
	Ettevaatust, vaadake kasutusjuhendit: see sümbol annab teada, et kasutaja peab täpsemat ohutusteavet vaatama kasutusjuhendist.

HOIATUS : Tulekahju- või elektrilöögiohu vähendamiseks ei tohi seade kokku puutuda vihmavee ega niiskusega.

ETTEVAATUST! : ELEKTRILÖÖGI VÄLTIMISEKS PANGE PISTIKU LAI HARU TÄIELIKULT LAIA PILUSSE.

• Seade peab alati olema ühendatud kaitsemaandusega vahelduwoolu pistikupessa.
• Seadme lahtiühendamiseks toiteallikast tuleb pistik elektrikontaktist välja tömmata. Seetöttu peab toitepistik olema alati kergesti juurdepääsetav.

ETTEVAATUST!

• Vältige seadme kokkupuudet veetilkade või -pritsmetega. Ärge pange seadmele vedelikega täidetud anumaid, nt vaase.
• Seadme täielikult väljalülitamiseks peate toitepistiku seinakontaktist välja tömbama. Seetõttu peab toitepistik alati olema kergesti juurdepääsetav.

ETTEVAATUSABINÕUD

1. Veenduge, et teie maja vahelduvvoolu-toiteallikas vastaks toote tagaküljel asuval identifitseerimiskleebisel toodud toitenõuetele. Paigaldage toode horisontaalselt sobivale alusele (mööbliesemele), jättes ventileerimiseks piisavalt ruumi (7–10 cm). Veenduge, et ventilatsiooniavad poleks kaetud. Ärge asetage seadet võimenditele ega muudele seadmetele, mis võivad muutuda kuumaks. See seade on möeldud pidevaks kasutamiseks. Seadme täielikult väljalülitamiseks eemaldage vahelduvvoolupistik elektrikontaktist. Eemaldage seade vooluvõrgust, kui te ei kavatse seda pikemat aega kasutada.
2. Äikesetormi ajal eemaldage vahelduvvoolupistik elektrikontaktist. Äikesest tingitud pingetipud võivad seadet kahjustada.
3. Ärge hoidke seadet otsese päikesevalguse käes ega muude soojusallikate lähedal. See võib põhjustada ülekuumenemist ja seadme riket.
4. Kaitske toodet niiskuse (nt lillevaasid) ja liigse kuumuse (nt kolderuum) või seadmete eest, mis loovad tugevaid magnet- või elektrivälju. Seadme rikke korral eemaldage toitekaabel vahelduvvoolu-toiteallikast. Toode ei ole mõeldud tööstuslikuks kasutuseks. See on mõeldud ainult isiklikuks kasutamiseks. Kui toodet on hoitud madalal temperatuuril, võib tekkida kondensatsioon. Kui transpordite seadet talvisel ajal, siis oodake enne kasutamist umbes kaks tundi, kuni seade on saavutanud toatemperatuuri.
5. Tootega kasutatavad patareid sisaldavad keskkonnale kahjulikke kemikaale. Ärge visake patareisid olmeprügisse. Ärge visake kasutatud patareisid tulle. Ärge laske patareidel lühistuda, ärge võtke neid koost lahti ega laske neil üle kuumeneda. Patarei valesti paigaldamisel tekib plahvatusoht. Asendage ainult sama või samaväärset tüüpi patareiga.

HOIATUS. ÄRGE NEELAKE PATAREID ALLA, KEEMILISE PÖLETUSE OHT.

Tootega kaasas olev kaugjuhtimispult sisaldab nööppatareid. Nööppatarei allaneelamisel võib see põhjustada raskeid sisemisi põletusi juba kahe tunniga ja see võib lõppeda surmaga. Hoidke uued ja kasutatud patareid laste käeulatusest eemal. Kui patareipesa ei sulgu korralikult, ärge toodet kasutage ja hoidke see laste käeulatusest eemal. Kui te arvate, et patarei võib olla alla neelatud või pandud mis tahes kehaossa, pöörduge kiiresti arsti poole.

KOMPONENTIDE KONTROLLIMINE

Soundbari põhiseade

√ Kasutage ühendamiseks kaablit Cat 7 (*STP-tüüpi).

* Shielded Twist Pair – varjestatud keerdpaarjuhe

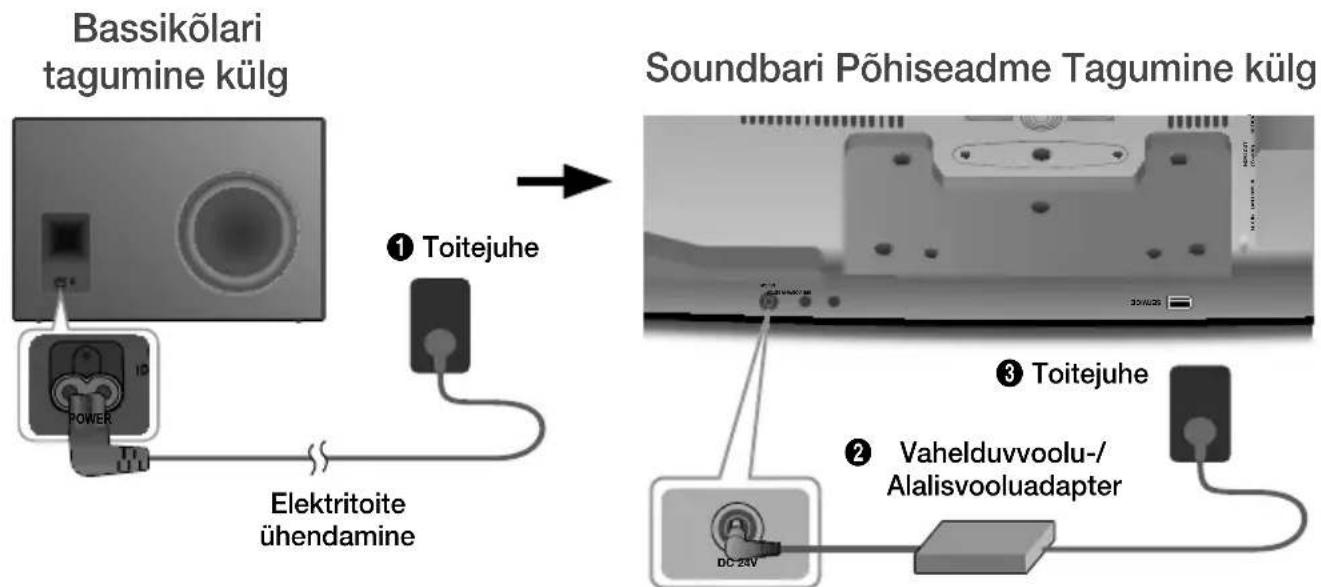

ELEKTRITOITE ÜHENDAMINE

Kasutage toitekomponente (1, 2, 3), et ühendada toiteallikad järgmises järjestuses. Bassikõlar → Soundbari põhiseade

√ Teavet toiteallika ja voolutarbe kohta leiate toote sildilt. (Silt : Soundbari põhiseadme alaosa)

DC 24V (toitepesa)

√ Veenduge, et vahelduvvoolu-/alalisvooluadapter oleks kindlalt laual või põrandal. Kui panete adapteri nii, et see on rippuvas asendis, vahelduvvoolu-/alalisvoolukaabli sisend ülespoole, võivad adapterisse sattuda vesi või muud võõrkehad ja põhjustada adapteri talitlushäireid.

BASSIKÕLARI ÜHENDAMINE SOUNDDBARI PÕHISEADMEGA

Saate nautida rikkalikke bassihelisid ja paremat helikvaliteeti, ühendades bassikõlari Soundbari põhiseadmega.

Soundbari põhiseade

Soundbari põhiseade ja bassikõlar peaksid automaatselt omavahel ühenduse looma (juhtmevaba ühendus), kui Soundbari põhiseade ja bassikõlar on sisse lülitatud. Kui automaatselt ühendamine on lõppenud, ei vilgu bassikõlari peal olev sinine näidik enam, vaid jääb põlema.

√ Kui bassikõlari peal olev näidik on punane või vilgub siniselt, ei ole bassikõlar automaatselt ühendatud. Kui nii juhtub, järgige alltoodud juhiseid, et bassikõlar käsitsi ühendada.

√ Oluline: enne alustamist pange patarei kaugjuhtimispulti. Vaadake juhiseid Ik 17.

1. Ühendage Soundbari põhiseadme ja bassikõlari toitejuhe vahelduvvooluvõrgu seinakontakti.
2. Vajutage 5 sekundi vältel bassikõlari tagaküljel olevat nuppu ID SET. Bassikõlari peal olev punane näidik kustub ja sinine näidik vilgub kiiresti.
3. Vajutage kaugjuhtimispuldi nuppu 5 sekundi vältel, kui Soundbari põhiseade on VÄLJA lülitatud.
4. Soundbari põhiseadme ekraanile ilmub lühikeseks ajaks teade „ID SET“ ja kaob seejärel.

1. Kui bassikõlari näidik vilgub siniselt, vajutage kaugjuhtimispuldil või Soundbari põhiseadme peal olevat nuppu let Soundbari põhiseade sisse lülitada.
2. Ühendamine on löpetatud, kui bassikölari peal olev näidik põleb siniselt ega vilgu.

√ Kui ühendamine ebaönnestub, vilgub sinine näidik pidevalt. Minge 2. etapi juurde tagasi ja alustage uuesti.

TELERIGA ÜHENDAMINE

Saate kuulata teleri heli, ühendades heliriba teleriga kaabli abil või ilma kaablita.

√ Oluline: enne alustamist pange patarei kaugjuhtimispulti. Vaadake juhiseid Ik 17.

1. meetod. Ühendamine kaabli abil

Kontrollige Soundbari põhiseadme porti HDMI OUT (TV-ARC).

1. Ühendage HDMI-kaabel (pole kaasas), nagu on näidatud ülaltoodud pildil.
2. Toote ekraanile ilmub teade TV ARC ja esitatakse teleri heli.

√ Kui teleri heli ei esitata, vajutage Soundbari peal olevat nuppu 📄 või kaugjuhtimispuldi nuppu SOURCE, et valida Soundbari põhiseadme ekraanil režiim D.IN. Seejärel lülitub seade režiimilt D.IN režiimile TV ARC ja teleri heli esitatakse.
√ Kui Soundbari põhiseadme ekraanil pole režiimile TV ARC üleminekut näha, kontrollige kaabliühendusi.
√ Saate heliriba helitugevust mugavalt juhtida ja toiteallika blokeerida.

2. meetod. TV SoundConnect (Samsungi teleriga ühendamine Bluetoothi abil)

1. Lülitage Samsungi teler ja Soundbar sisse.

2. Valige Soundbari ekraanil režiim TV, vajutades Soundbari ülemist nuppu või kaugjuhtimispuldi nuppu SOURCE. (Režiimid kuvatakse selles järjestuses: D.IN → AUX → HDMI → BT → TV.)

1. Kui allpool näidatud ühenduse teade teleri ekraanile ilmub, siis valige teleri kaugjuhtimispuldiga suvand .

Valige teleri kaugjuhtimispuldi abil suvand .

1. Soundbarist kostub teleri heli.

√ Kui TV SoundConnecti ühendustoiming nurjub, minge teleri helimenüüs jaotisse SoundConnect, valige suvand Uue seadme lisamine ja seadke funktsioon Uue seadme lisamine olekusse SEES. Seejärel proovige uuesti.

√ Kui teie Soundbar on ühendatud teleriga TV SoundConnecte kaudu, saate helitugevust mugavalt reguleerida Soundbari või teleri kaugjuhtimispuldiga.

√ Funktsioon TV SoundConnect (Soundshare) on saadaval ainult mönes Samsung TV tootes, mis on välja lastud alates 2012. aastast.

√ Kui soovite olemasoleva telerühenduse katkestada ja luua ühenduse teise teleriga, vajutage kauem kui 5 sekundi vältel kaugjuhtimispuldi nuppu ▶II.

√ TV SoundConnecte režiimis ei saa Soundbari sobitada teise Bluetoothi seadmega.

√ Ärge pange elektroonilisi seadmeid või metallobjekte toote peale. Nt. juhtmega/juhtmeta ruuter, digiboks või modem.

√ Toote paigutamine põrandale võib olenevalt põrandakattest juhtmeta võrgu jõudlust vähendada.

3. meetod. Traadita vörguga ühendamine

Rakenduse Samsung Multiroom installimine ja traadita ühenduse loomine

Samsung Multiroomi rakenduse installimiseks esimest korda järgige allolevaid samme.

1. Vajutage ja hoidke Soundbari põhjal üle 1 sekundi all nuppu SPK ADD.

- Kõlab teavitusheli ja Soundbari põhiseadmel kuvatakse teade „ADD SPEAKER“. Seejärel kuvatakse ühenduse ooterežiimi aktiveerumisel teade „WIFI READY“.

Soundbarri tagumine külg

1. Ühendage nutiseade (nutitelefon, tahvelarvuti vms) traadita ühenduse ruuteriga.

1. Viige algne seadistamine lõpule, järgides rakendusekuval olevaid juhiseid.

√ Heliriba ühendamiseks rakenduse Samsung Motim kaudu traadita võrguga peate sisestama oma traadita ühenduse ruuteri parooli.

√ Kui traadita ühenduse ruuterile ei ole parooli määratud, viiakse algne seadistus lõpule teilt parooli küsimata.

Heliriba lisamine olemasolevale Multiroom-helisüsteemile

Kui Samsung Multiroomi rakendus on juba installitud kasutamiseks möne teise Multiroomi heliseadmega, järgige Soundbari lisamiseks neid samme.

Soundbarri tagumine külg

1. Vajutage ja hoidke Soundbari põhjal üle 1 sekundi all nuppu SPK ADD.

- Kõlab teavitusheli ja Soundbari põhiseadmel kuvatakse teade „ADD SPEAKER“. Seejärel kuvatakse ühenduse ooterežiimi aktiveerumisel teade „WIFI READY“.

1. Ühendage nutiseade (nutitelefon, tahvelarvuti vms) traadita ühenduse ruuteriga.

Internet Traadita ruuter Nutiseade

1. Käivitage rakendus Samsung Multiroom.
2. Puudutage nuppu ≡, et kuvada köigi kölarite loend.
3. Valige rakenduses suvandid More > Add New Speaker, seejärel järgige rakendusekuval olevaid juhiseid.

√ Teise vörguga ühendamiseks valige suvand No.

Heliriba ühendamiseks rakenduse Samsung Multiroom kaudu traadita võrguga peate sisestama oma traadita ühenduse ruuteri parooli.

Kui traadita ühenduse ruuterile ei ole parooli määratud, viiakse algne seadistus lõpule teilt parooli küsimata.

Soundbari ühendamine Samsungi Smart TV-ga

Saate teleri traadita võrgu kaudu heliribaga ühendada ja teleri heli nautida.

√ Tähtis! Veenduge, et teler ja Soundbar oleksid ühendatud sama vörguga. (Samsungi teleri vörgu kontrollimine: Kodumenüü → Vörk → Vörgu olek)

Seadete konfigureerimine Samsungi Smart TV-s

√ Heli esitamiseks Soundbari kaudu peate veenduma, et teie teler toetab funktsiooni Multiroom (pärast aastat 2014 välja antud Samsungi Smart TV-d).
√ Kui teler on juhtmeta vörgust Soundbari sisendallika muutuse töttu lahti ühendatud, kasutage ühenduse uuesti loomiseks teleri menüüd.

■ 2016. aastal välja lastud telerid

1. Kodumenüü → Seaded (💡) → Heli → Heliväljund → Valige [Samsung] HW-Jxxxx (Wi-Fi)
2. Esitatakse teleri heli.

■ 2015. aastal välja lastud telerid

1. Kodumenüü → Heli → Kölarite loend → Valige [Samsung] HW-Jxxxx (Wi-Fi)
2. Esitatakse teleri heli.

■ 2014. aastal välja lastud telerid

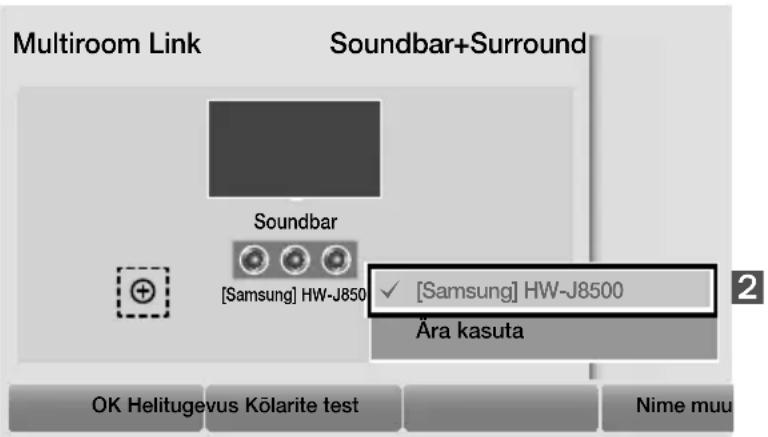

1. Kodumenüü → Heli → Kölari seaded → Valige Multiroom Link - Seaded → Soundbar+Surround
2. Valige Soundbari puhul "J8500" ja seejärel "OK".
3. Kodumenüü → Heli → Kölari seaded → Valige Teleri heliväljund → Multiroom Link

Samsung Multiroomi helisüsteemi ühendamine ruumilise heliga

Saate nautida kolmemõõtmelist heli ruumilises režiimis pärast kahe Multiroomi heliseadme ja Soundbari ühendamist.

√ Ruumiline ühendus Multiroomi heliseadme ja Soundbari vahel ei ole saadaval.

1. Puudutage nuppu ≡, et kuvada köigi kölarite loend.
2. Puudutage Soundbari mudelinimest paremal valikut : .
3. Puudutage nuppu Surround Setup. Valige pärast kölari soovitud kohta lohistamist Done.
4. Ruumiline ühendus on loodud.

√ Teleri ja ruumilise heli ühendamiseks vaadake veebijuhendit.

ÜHENDUS BLUETOOTHI KAUDU

Saate ühendada Soundbariga Bluetooth-seadme ja nautida stereoheliga muusikat ilma ühegi juhtmeta!

√ Korraga ei saa ühendada mitut Bluetooth-seadet.

1. Vajutage Soundbari peal olevat nuppu → või kaugjuhtimispuldi nuppu SOURCE, et valida režiim BT.
2. Valige ühendatava Bluetooth-seadme Bluetoothi menüü. (Vt Bluetooth-seadme kasutusjuhendit.)
3. Valige nimekirjast "[Samsung] HW-Jxxxx".

- Kui Soundbari ja Bluetooth-seadme vahel on loodud ühendus, kuvatakse Soundbari eesmises kuvaaknas [Bluetooth-seadme nimi] → BT.

1. Muusika esitamine ühendatud seadmelt.

[Kui Bluetooth-seadmega ühendamine ebaönnestus / kui seadet on vaja uuesti otsida]

• Kustutage eelmine Bluetooth-seadme leitud "[Samsung] HW-Jxxxx" ja laske sel uuesti Soundbari otsida.
  √ Kui teilt küsitakse Bluetooth-seadmega ühendamisel PIN-koodi, sisestage <0000>.
  √ Bluetooth-ühenduse režiimis, Bluetooth-ühendus katkeb, kui kaugus Soundbari ja Bluetooth-seadme vahel ületab 10 meetrit.
  √ Soundbar lülitub automaatselt välja pärast 15 minutit olekus Valmis.
  √ Soundbar ei pruugi Bluetoothi otsingut või ühendust õigesti teha järgmistel tingimustel.

• Soundbari ümber on tugev elektriväli.

• Soundbariga on samal ajal paarisühenduses mitu Bluetooth-seadet.
• Bluetooth-seade on välja lülitatud, ei ole paigas või ei toimi õigesti.

√ Elektroonilised seadmed võivad põhjustada raadiohäireid. Seadmeid, mis tekitavad elektromagnetilisi laineid (nt mikrolaineahjud, juhtmevabad LAN-seadmed jne), tuleb Soundbari põhiseadmest eemal hoida.

Soundbari ja Bluetooth-seadme ühenduse katkestamine

Vajutage kaugjuhtimispuldil nuppu SOURCE või toote peal olevat nuppu →, et lülituda režiimilt BT mõnele muule režiimile või lülitada Soundbar välja.

- Ühendatud Bluetooth-seade ootab teatud aja jooksul Soundbarilt vastust, enne kui katkestab ühenduse. (Lahtiühendamise aeg võib olla erinev olenevalt Bluetooth-seadmest)

ÜHENDAMINE ERALDI VÄLISSEADMEGA

Saate nautida heli, ühendades Soundbariga eraldi välisseadme, nagu BD-mängija/mängukonsooli/digiboksi vms.

1. Ühendage HDMI-kaabel (pole kaasas), nagu on näidatud ülaltoodud pildil.
2. Vajutage heliribal nuppu 📋 või kaugjuhtimispuldi nuppu SOURCE, et valida režiim HDMI.
3. Heliriba ekraanil kuvatakse teade HDMI ja heliväljund.

TARKVARAVÄRSKENDUS

Samsung võib tulevikus pakkuda värskendusi Soundbari süsteemi püsivara jaoks.

Automaatne värskendus

Automaatse värskendamise funktsioon on Soundbaris vaikimisi lubatud. Automaatseid püsivaravärskendusi otsitakse ja rakendatakse, kui Soundbar on ühendatud Internetiga, olenemata sellest, kas see on sisse või välja lülitatud.

√ Automaatse värskendamise funktsiooni kasutamiseks peab Soundbar olema Internetiga ühendatud.

Wi-Fi-ühendus Soundbariga lõpetatakse, kui selle toitejuhe vooluvõrgust eemaldatakse või vool katkeb. Toitekatkestuse korral lülitage Soundbar sisse ja ühendage uuesti.

Uuendamine USB-ga

Kui värskendust pakutakse, saate püsivara värskendada, ühendades USB-seadme, millele püsivara värskendus on salvestatud, oma Soundbari USB-porti.

Lisateabe saamiseks värskendusfailide allalaadimise kohta minge Samsung Electronicsi veebisaidile (samsung.com/sec) → otsige mudeli nime → laadige püsivara alla klienditoe menüüsuvandi kaudu.

SEINAKINNITUSE PAIGALDAMINE

Paigaldamise ettevaatusabinõud

• Paigaldage ainult vertikaalsele seinale.
- Ärge paigaldage Soundbari süsteemi kohta, kus on kõrge temperatuur ja/või palju niiskust. Paigaldage süsteem kindlale seinale, mis suudab kanda Soundbari põhiseadme raskust.
- Kontrollige seine tugevust. Soundbari süsteemi paigaldamiseks seinale, mis ei pruugi suuta Soundbari põhiseadme raskust kanda, tugevdage seina enne paigaldamist. Kui see ei ole võimalik, paigaldage süsteem mõnele teisele seinale, mis on piisavalt tugev, et kanda Soundbari põhiseadme kaalu.
- Ostke ja kasutage kinnituskruvisid või -ankruid, mis on mõeldud kasutamiseks teie seina materjaliga (kipsplaat, metallplaat, puitsein jne). Võimaluse korral kinnitage tugikruvid tüüblitega.
- Ostke seinakinnituse kruvid, mis sobivad heliriba paigaldamiseks valitud seina paksuse ja tüübiga.

• Läbimõõt: M5

• Pikkus: soovitatavalt vähemalt 35 mm.

• Enne seadme seinale paigaldamist ühendage selle kaablid välisseadmetega.

• Enne seadme paigaldamist veenduge, et see oleks välja lülitatud ja vooluvõrgust lahutatud. Vastasel juhul võib see põhjustada elektrilöögi.

Soundbari põhiseadme jaoks (Seinakinnituse komponendid)

Kinnituskruvi 1 (4 tk)	Kinnituskruvi 2(Soundbari põhiseadme kinnitamiseks) (4 tk)
Seinakronstein	Paigaldusfiksaator(seinale kinnitamiseks)

1. Asetage heliriba nii, nagu joonisel näidatud, ja veenduge, et ükski nupp ei puudutaks pinda, millel heliriba asub.
2. Kui Tugijalg (3 tk) ja Tugihoidikud (2 tk) on kinnitatud, eemaldage need.

1. Keerake Kinnituskruvi 1 (4 tk) ja Kinnituskruvi 2 (Soundbari põhiseadme kinnitamiseks) (4 tk) Soundbari aukudesse tugevalt, nagu joonisel näidatud.

1. Paigaldage Soundbar Seinakronstein jooniseid (1 → 2) järgides.

5

√ Kuna seinakruvi tüüp oleneb teie seinast, tuleb enne paigaldamist seina kontrollida ja selle järgi sobivad seinakruvid osta.

KAUGJUHTIMISPULDI NUPUD JA FUNKTSIOONID

Patarei sisestamine enne kaugjuhtimispuldi kasutamist

1. Kasutage sobivat münti, et keerata kaugjuhtimispuldi patareikate eemaldamiseks vastupäeva lahti, nagu on näidatud alloleval joonisel.
2. Sisestage 3V-liitiumpatarei. Hoidke patarei sisestamisel positiivne (+) poolus pealpool. Pange patareikate tagasi ja joondage tähised „•“ kõrvuti, nagu on näidatud alloleval joonisel.
3. Kaane võimalikult kaugele päripäeva keeramiseks kasutage münti, et see paigale kinnitada.

1	Toide	Heliriba sisse- ja väljalülitamiseks.
2	SOURCE	Vajutage heliribaga ühendatud allika valimiseks.
3	Vaigista	Helitugevus seatakse ajutiselt väärtusele 0.Vajutage uuesti, et see tühistada.
4	Helitugevus	Seadme helitugevuse reguleerimiseks.
5	Esita/peata	Vajutage nuppu ▶II muusika ajutiseks peatamiseks.Vajutage uuesti nuppu ▶II valitud muusika esitamiseks.
	Liigu edasi	Valib järgmise faili.
	Liigu tagasi	Valib eelmise faili.
	Korda	Kordamisfunktsiooni saab kasutada ainult siis, kui muusikat taasesitatakse telefonist laulude suvandist või DMS-i kaudu Samsungi rakendusest Multiroom.OFF-REPEAT:korduva taasesituse tühistamiseks.TRACK-REPEAT:pala korduvaks esitamiseks.ALL-REPEAT:kõigi palade korduvaks esitamiseks.
6	Ruumiline heli	Ruumilise heli funktsioon lisab helile sügavus- ja ruumiefekti. Selle nupu vajutamisel vahelduvad valikud ON ja OFF.
7	SOUNDCONTROL	Saate valida kas TREBLE,BASS või AUDIO SYNC.Kõrgete toonide või bassi helitugevuse juhtimiseks valige heliseadetes suvand TREBLE või BASS ja reguleerige seejärel helitugevust vahemikus -3~+3,kasutades nuppe [ja.k.k.k.k.k.k.k.k.k.k.k.k.k.k.k.k.k.k.k.k.k.k.k.k.k.k.k.k.k.k.k.k.k.k.k.k.k.k.k.k.k.k.k.k.k.k.k.k.k.k.k.k.k.k.k.k.k.k.k.k.k.k.k.k.k.k.k.k.k.k.k.k.k.k.k.k.k.k.k.k.k.k.k.k.k.k.k.k.k.k.k.k.k.k.k.k.k.k.k.k.vai NIGHT.NIGHT-režiimisKanali või muusikaallika valimisel reguleeritakse automaatselt erinevate muusika sisendallikate vahelist helitugevust, et see sobiks kuulamiseks.
8	SOUND EFFECT	Saate valida 6 helirežiimi vahel: STANDARD, MUSIC, CLEAR VOICE, SPORTS, MOVIE,või NIGHT.NIGHT-režiimisKanali või muusikaallika valimisel reguleeritakse automaatselt erinevate muusika sisendallikate vahelist helitugevust, et see sobiks kuulamiseks.
9	Anynet+	Saate funktsioone Anynet+ ja Auto Power Link sisse või välja lülitada.Anynet+ ja Auto Power Link toimivad üksteise suhtes vastupidi.Anynet+: HDMI-kaabli kaudu loodud ühenduse korral saate heliriba juhtidaSamsungi teleri kaugjuhtimispuldiga.Auto Power Link: optilise sisendi kaudu ühendatud teleri sisselülitamisel lülitub heliriba automaatselt sisse.
10	WOOFER	Saate reguleerida bassikõlari helitugevust vahemikus -12 või -6~+6.
11	STREAMINGMUSIC	Muusika voogesitusfunktsiooni kaudu saate nautida Interneti-raadio kuulamist.Saate valida soovitud jaama kolme Interneti-vaikeraadiojaama hulgast.Muusika voogesitamise funktsiooni kasutamiseks peate heliriba võrku ühendama.

TÖRKEOTSING

Enne abi otsimist kontrollige järgmist.

Seade ei lülitu sisse.

Kas toitejuhe on ühendatud pistikupessa?

Ühendage toitepistik vooluvõrku.

Mõni funktsioon ei tööta nupu vajutamisel.

Kas õhus on staatilist elektrit?

→ Eemaldage toitejuhe ja ühendage uuesti.

Heli ei esitata.

Kas vaigistusfunktsioon on sisse lüllitatud?

Funktsiooni tühistamiseks vajutage nuppu (Vaigista).

Kas helitugevus on seatud miinimumi peale?

Reguleerige helitugevust.

Kaugjuhtimispult ei tööta.

Kas patarei on tühi?

Sisestage uus patarei.

Kas kaugjuhtimispult on Soundbari põhiseadmest liiga kaugel?

→ Liigutage kaugjuhtimispult Soundbari põhiseadmele lähemale.

Funktsiooni TV SoundConnect (teleri sidumine) rakendamine nurjus.

Kas teie teler toetab funktsiooni TV SoundConnect?

TV SoundConnecti toetab möni Samsungi teler mis on välja lastud alates 2012. aastast. Kontrollige, kas teie teler toetab TV SoundConnecti.

Kas teie teleris on püsivara uusim versioon?

Värskendage teleri püsivara.

Kas ühendamisel ilmneb tõrge?

Võtke ühendust Samsungi kõnekeskusega.

Lähtestage TV SoundConnect ja ühendage uuesti. TV SoundConnecti ühenduse lähtestamiseks vajutage ja hoidke nuppu ▶II 5 sekundit all.

Bassikõlaril olev punane LED-tuli vilgub ja bassikõlarist ei tule heli.

See probleem võib tekkida, kui bassikõlar ei ole ühendatud Soundbari põhiseadmega.

Proovige bassikõlar uuesti ühendada. Vaadake Ik 5.

Bassikõlar undab ja vibreerib märgatavalt.

Proovige reguleerida bassikõlari vibratsiooni.

Vajutage kaugjuhtimispuldi nuppu WOOFER, et reguleerida selle väärtust (vahemikus -12, -6 \~ +6).

LITSENTS

Teavet DTS-i patentide kohta vt veebisaidilt http://patents.dts.com. Toodetud ettevõtte DTS Licencing Limited litsentsi alusel. DTS, sümbol ning DTS ja sümbol üheskoos on ettevõtte DTS, Inc. registreeritud kaubamärgid ning DTS 2.0 Channel on sama ettevõtte kaubamärk. © DTS, Inc. Köik öigused kaitstud.

HDMI

Mõisted HDMI ja HDMI High-Definition Multimedia Interface ning HDMI logo on ettevõtte HDMI Licencing LLC kaubamärgid või registreeritud kaubamärgid Ameerika Ühendriikides ja muudes riikides.

Spotify®

• Spotify Software allub muu osapoole litsentsidele, mille leiate siit:
  www.spotify.com/connect/third-party-licenses.
• Lisateavet Spotify Connecti kohta vt veebisaidilt www.spotify.com/connect.

AVATUD LÄHTEKOODI LITSENTSI TEATIS

Lisateavet selles tootes kasutatud avatud allikate kohta vt veebisaidilt http://opensource.samsung.com.

OLULINE TEENUSEGA SEOTUD MÄRKUS

• Selles kasutusjuhendis toodud pildid ja joonised on vaid viiteks ning võivad toote tegelikust välimusest erineda.
• Rakenduda võivad administratiivtasud, kui

a. kutsute välja tehniku ja tootel ei ole defekti (kasutusjuhendit pole loetud),

b. viite seadme hoolduskeskusse ja tootel ei ole defekti (kasutusjuhendit pole loetud).

- Administratiivtasu antakse teile teada enne tehniku visiiti.

TEHNILISED ANDMED

ÜLDINE	Mass	Soundbari põhiseade	5,0 kg
		Bassikõlar(PS-WJ8500R / PS-WJ8501R)	10,6 kg
	Mõõtmed(L × K × S)	Soundbari põhiseade	1450,0 x 60,0 x 185,0 mm
		Bassikõlar(PS-WJ8500R / PS-WJ8501R)	500,0 x 332,0 x 181,0 mm
	Töötemperatuuri vahemik		+5 °C kuni +35 °C
	Õhuniiskuse vahemik		10% kuni 75%
VÕIMENDI Nimiväljundvõimsus		Soundbari põhiseade	21 W x 9, 8 oomi, THD ≤ 10%
		Bassikõlar(PS-WJ8500R / PS-WJ8501R)	161 W, 3 oomi, THD ≤ 10%

- Tehnilised nimiandmed

• Kujundust, tehnilisi andmeid ja rakendusekuva võidakse ette teatamata muuta.
• Samsung Electronics Co., Ltd jätab endale õiguse tehnilisi andmeid ette teatamata muuta.
• Mass ja mõõtmed on ligikaudsed.
• Teavet toiteallika ja voolutarbe kohta leiate toote sildilt. (Silt : Soundbari põhiseadme alaosa)

Ettevaatust! Toode taaskäivitub automaatselt, kui lülitate Wi-Fi või Etherneti sisse/välja.

Üldine elektritarve puhkerežiimil (W)(köik võrgupordid on sisse lülitatud)		2,9 W
Wi-Fi/Ethernet	Pordi inaktiveerimisemeetod	Wi-Fi või Etherneti sisse-/väljalülitamiseks vajutage30 sekundi vältel toote nuppu Wi-Fi SETUP.
Bluetooth	Pordi inaktiveerimisemeetod	Bluetoothi sisse-/väljalülitamiseks vajutage 30 sekundivältel toote nuppu SPK ADD.

Traadita mudelid (sealhulgas sagedus 5,15–5,35 GHz)

• Käesolevaga teatab Samsung Electronics, et see seade on kooskõlas direktiivi 1999/5/EÜ põhiliste nõuete ja muude asjakohaste sätetega.
  Algupärase vastavusdeklaratsiooni leiate veebisaidilt http://www.samsung.com.
  Valige Tugi > Tootetoe otsing ja sisestage mudeli nimi.
  Seda seadet võib kasutada kõigis Euroopa Liidu riikides.
  Seda seadet võib kasutada ainult siseruumides.

Traadita mudelid (välja arvatud sagedus 5,15–5,35 GHz)

- Käesolevaga teatab Samsung Electronics, et see seade on kooskõlas direktiivi 1999/5/EÜ põhiliste nõuete ja muude asjakohaste sätetega.

Algupärase vastavusdeklaratsiooni leiate veebisaidilt http://www.samsung.com.

Seda seadet võib kasutada kõigis Euroopa Liidu riikides.

[Selle toote patareide öige löppkäitlemine]

(Kehtib eraldi jäätmekogumissüsteemidega riikides)

Selline märgistus patareil, kasutusjuhendil või pakendil viitab sellele, et selles tootes sisalduvaid patareisid ei tohi tööea lõpus kasutusest kõrvaldada koos muude olmejäätmetega. Patareil olev keemiliste sümbolite Hg, Cd või Pb märgistus näitab, et patarei elavhõbeda-, kaadmiumi- või pliisisaldus on üle EÜ direktiivis 2006/66 nimetatud etalontaseme. Kui patareisid ei visata nõuetekohaselt ära, võivad need ained kahjustada inimeste tervist või keskkonda.

Loodusvarade kaitsmiseks ja materjalide taaskasutamise soodustamiseks eraldage patareid muudest jäätmetest ning löppkäidelge need kohaliku tasuta patareitagastussüsteemi kaudu.

Selle toote õige lõppkäitlemine (Elektri- ja elektrooniliste seadmete jäätmed)

(Kehtib eraldi jäätmekogumissüsteemidega riikides)

Selline märgistus tootel, tarvikutel või kirjanduses viitab sellele, et toodet ja selle elektroonilisi tarvikuid (nt laadijat, peakomplekti, USB-kaablit) ei tohi tööea lõpus kasutusest kõrvaldada koos teiste olmejäätmetega. Selleks et vältida jäätmekäitluse käigus keskkonna või inimeste tervise kahjustamist, eraldage need seadmed muud tüüpi jäätmetest ja suunake need vastutustundlikult ringlusse, et edendada materjalivarude jätkusuutlikku taaskasutust.

Kodukasutajad peavad võtma ühendust kas edasimüüjaga, kellelt nad toote ostsid, või kohaliku omavalitsusega, et saada lisateavet selle kohta, kuhu ja kuidas on võimalik viia seadmed keskkonnahoidlikuks taaskasutuseks.

Ärikasutajad peavad võtma ühendust tarnijaga ja kontrollima ostulepingu tingimusi. Seda toodet ja selle elektroonilisi tarvikuid ei tohi panna muude äritegevuses tekkivate jäätmete hulka.

Kui soovid informatsiooni Samsungi keskkonnaalaste ja tootespetsiifiliste regulatiivsete kohustuste kohta, siis palun külastage: http://www.samsung.com/ee/aboutsamsung/samsungelectronics/corporatecitizenship/environment.html

INFORMATIONS RELATIVES À LA SÉCURITÉ

AVERTISSEMENTS

POUR ÉVITER LES RISQUES DE CHOC ÉLECTRIQUE, NE DÉMONTEZ PAS LE CAPOT. L'APPAREIL NE CONTIENT PAS DE PIÈCES RÉPARABLES PAR L'UTILISATEUR ; S'ADRESSER À UN SERVICE APRÈS-VENTE QUALIFIÉ.
