Termék típusa	Vezeték nélküli mélynyomóval ellátott soundbar
Márka	Samsung
Modell	HW-J6501R
A soundbar méretei (Sz x Ma x Mé)	Körülbelül 1060 x 80 x 130 mm
A mélynyomó méretei (Sz x Ma x Mé)	Körülbelül 290 x 310 x 370 mm
A soundbar súlya	Körülbelül 4,2 kg
A mélynyomó súlya	Körülbelül 6,8 kg
Tápellátás	100-240 V CA, 50/60 Hz
A soundbar energiafogyasztása	Körülbelül 40 W
A mélynyomó energiafogyasztása	Körülbelül 25 W
Teljes RMS teljesítmény	270 W
Kapcsolatok	HDMI ARC, HDMI bemenet, optikai, Bluetooth, USB port
Hangfunkciók	Dolby Digital, DTS, Smart Sound, virtuális surround hang
Mélynyomó	Vezeték nélküli, aktív, 6,5 hüvelyk
Karbantartás és tisztítás	Törölje le puha, száraz ruhával. Kerülje a vegyi tisztítószereket.
Biztonság	Ne tegye ki nedvességnek. Tisztítás előtt húzza ki a hálózatból.
Alkatrészek és javíthatóság	Alkatrészek elérhetők a Samsung hivatalos szervizén keresztül. Javítás szakember által lehetséges.
Általános információk	Használati útmutató ingyenesen letölthető.
A csomag tartalma	Soundbar, mélynyomó, távvezérlő, optikai kábel, HDMI kábel, használati útmutató

Gyakran ismételt kérdések - HW-J6501R SAMSUNG

Hogyan csatlakoztassam a soundbart a televíziómhoz?

A soundbart csatlakoztathatja HDMI ARC (ajánlott), optikai vagy Bluetooth segítségével. HDMI ARC esetén csatlakoztassa a HDMI kábelt a TV és a soundbar ARC feliratú portjaihoz, majd válassza ki a megfelelő forrást.

A soundbar nem kapcsol be, mit tegyek?

Győződjön meg arról, hogy a tápkábel megfelelően van csatlakoztatva és a konnektor működik. Próbálja megnyomni a soundbar vagy a távvezérlő Bekapcsoló gombját. Ha nem történik semmi, húzza ki 30 másodpercre, majd csatlakoztassa újra.

Hogyan állítsam be a mélynyomó hangerejét?

Használja a távvezérlő BASS gombját a mélyhangok szintjének növeléséhez vagy csökkentéséhez. A beállítás megjelenik a soundbaron. Használhatja a Samsung Audio Remote alkalmazást is, ha elérhető.

Lejátszhatok zenét a smartphone-omról?

Igen, kapcsolja be a Bluetooth-t a smartphone-on, és párosítsa a soundbarral (nyomja meg a távvezérlő PÁROSÍTÁS gombját). A soundbar automatikusan csatlakozik az audio lejátszáshoz.

Hogyan frissítsem a soundbar firmware-ét?

Töltse le a firmware legújabb verzióját a Samsung weboldaláról, másolja egy USB-meghajtóra, majd csatlakoztassa a meghajtót a soundbar USB-portjához. Kövesse a megjelenő utasításokat a frissítés elindításához.

A soundbar sípoló vagy zavaró zajt ad

Tartsa távol a soundbart más elektronikus eszközöktől. Ellenőrizze a HDMI vagy optikai csatlakozásokat. Próbáljon Bluetooth csatornát váltani. Ha a zaj továbbra is fennáll, állítsa vissza a soundbart (nyomja meg az ID SET gombot 5 másodpercig).

Hogyan használjam a virtuális surround módot?

Nyomja meg a távvezérlő SURROUND gombját a surround hang aktiválásához. A soundbar térhatású hangeffektust szimulál hátsó hangszórók nélkül is. Választhatja a Smart Sound módot is az automatikus optimalizáláshoz.

Mit tegyek, ha a távvezérlő nem működik?

Cserélje ki az elemeket (2 x AAA). Ellenőrizze, hogy nincs akadály a távvezérlő és a soundbar között. Ha a probléma továbbra is fennáll, használja a soundbar fizikai gombjait az alapvető funkciókhoz.

Hogyan tisztítsam a soundbart?

Húzza ki a készüléket. Használjon puha, száraz ruhát a felület áttörléséhez. Soha ne használjon folyékony vagy súroló tisztítószereket. A rácsoknál óvatosan használhat egy porszívót puha kefével.

Felszerelhetem a soundbart a falra?

Igen, a soundbar kompatibilis a fali rögzítéssel (nem tartozék). Használjon a faltípusnak megfelelő csavarokat. A méretek és biztonsági óvintézkedések tekintetében olvassa el a telepítési útmutatót.

HASZNÁLATI ÚTMUTATÓ HW-J6501R SAMSUNG

Napájecí Kabel : 2 ks AC/DC adaptér

Képzelje el a lehetőségeket

Köszönjük, hogy a Samsung termékét választotta. Teljesebb szervízszolgáltatásért regisztrálja termékét a www.samsung.com/register

BIZTONSÁGI ÓVINTÉZKEDÉSEK

BIZTONSÁGI ELŐÍRÁSOK

AZ ÁRAMÜTÉS VESZÉLYÉNEK ELKERÜLÉSE ÉRDEKÉBEN NE VEGYE LE A KÉSZÜLÉK BURKOLATÁT. A KÉSZÜLÉK BELSEJÉBEN NINCSEN OLYAN ALKATRÉSZ, AMELYET HÁZILAG LEHETNE JAVÍTANI. A KÉSZÜLÉK JAVÍTÁSÁT BÍZZA SZAKEMBERRE.

	FIGYELEMFESZÜLTSÉG ALA TT! NENYISSA K I A BURKOLATOT!			A szimbólum azt jelzi, hogy nagyfeszültség van jelen a készülék belsejében. Veszélyes hozzáérni a készülék belsejének bármely részéhez.
				Ez a szimbólum azt jelzi, hogy a készülékhez a kezelésre és karbantartásra vonatkozó fontos dokumentációkat mellékeltünk.

	II. osztályú termék: Ez a szimbólum azt jelzi, hogy nincs szükség biztonsági elektromos földelésre.
	Váltakozó áramú feszültség : Ez a szimbólum azt jelzi, hogy a vele jelölt névleges feszültség váltakozó áramú.
	Egyenáramú feszültség : Ez a szimbólum azt jelzi, hogy a vele jelölt névleges feszültség egyenáramú.
	Vigyázat! Olvassa el a használati utasításokat: Ez a szimbólum arra hívja fel a figyelmet, hogy el kell olvasni a felhasználói kézikönyv biztonságra vonatkozó tudnivalóit.

FIGYELMEZTETÉS : A tűz és áramütés veszélyének elkerülése érdekében ne tegye ki a készüléket csapadéknak, nedvességnek.

FIGYELEM : AZ ÁRAMÜTÉS ELKERÜLÉSE ÉRDEKÉBEN A HÁLÓZATI CSATLAKOZÓT TELJESEN TOLJA BE A CSATLAKOZÓALJZATBA.

• Ezt a berendezést mindig váltóáramú aljzathoz csatlakoztassa védővezeték csatlakozással.
• A berendezés hálózatról való leválasztásához, a dugót ki kell húzni a hálózati aljzatból, ezért a hálózati dugónak bármikor használatra készen kell állni.

FIGYELEM

• Ne tegye ki a készüléket csepegő vagy felcsapódó víznek. Ne helyezzen vízzel teli edényeket, például vázát a készülékre.
• Kapcsolja ki a teljesen a készüléket és húzza ki a konnektorból. Ezért a tápkábel dugójának mindig könnyen elérhetőnek kell lennie.

BIZTONSÁGI ÓVINTÉZKEDÉSEK

Ellenőrizze, hogy a háztartásban rendelkezésre álló tápfeszültség megegyezik a készülék hátulján feltüntetettel. Helyezze el a készüléket vízszintesen megfelelő felületre (bútorra), és hagyjon mellette elegendő helyet a szellőzéshez 7\~10 cm. Ne takarja le a szellőzőnyílásokat. Ne helyezze a készléket erősítőre vagy egyéb készülékre, amely melegedhet. A készülék folyamatos használatra készült. A készülék áramtalanításához húzza ki a csatlakozót a konnektorból. Áramtalanítsa a készüléket, ha hosszabb ideig nem használja.

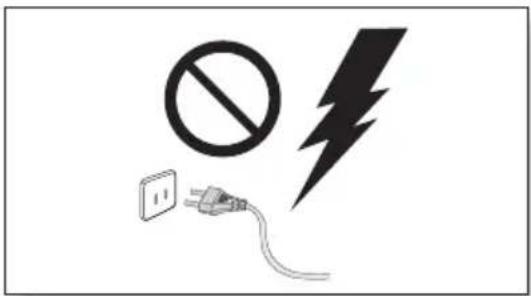

Vihar alatt húzza ki a dugót a konnektorból. A villámok miatt keletkező feszültséglökések tönkretehetik a készüléket.

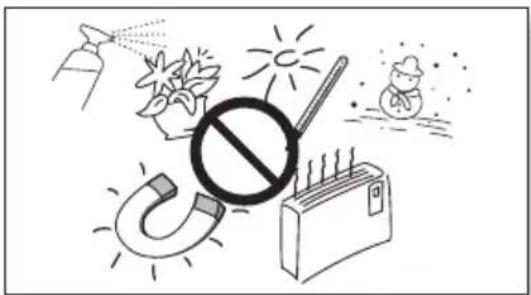

Ne tegye ki a készüléket közvetlen napfénynek vagy hőforrásnak. Ez túlmelegedéshez és meghibásodáshoz vezethet.

Tartsa távol a készüléket a nedvességtől (vízzel teli váza) és a túlzott hőtől (pl. radiátor), illetve az erős mágneses vagy elektromos mezőt gerjesztő eszközöktől. Meghibásodás esetén húzza ki a dugót a konnektorból. A termék nem ipari használatra készült. Csak személyes használatra tervezték. Ha hideg környezetből meleg környezetbe viszi, páralecsapódás keletkezhet. Ha télen szállítja a készüléket, várjon kb. 2 órát, amíg a készülék átveszi a szobahőmérsékletet.

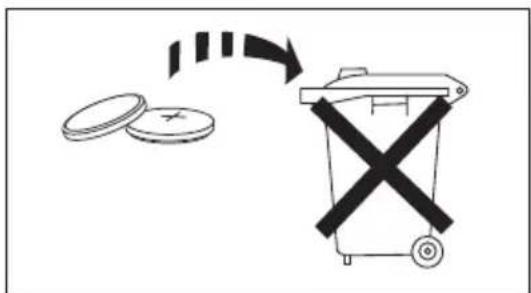

A készülék által használt elemek környezetre káros vegyi anyagokat tartalmaznak. Ne dobja az elemeket a háztartási szemétbe. Az elemeket ne dobja tűzbe. Ne zárja rövidre, szerelje szét vagy melegítse túl az elemeket. Az akkumulátor nem megfelelően végzett cseréje robbanást okozhat. Csak azonos vagy egyenértékű típusúra cserélje.

VIGYÁZAT, NE NYELJE LE AZ ELEMET, VEGYI BELSŐ SÉRÜLÉST OKOZ.

[A mellékelt távirányító] Ez a termék egy gombelemet tartalmaz.

A gombelem a lenyelése esetén súlyos belső sérüléseket okoz 2 órán belül, és halálhoz is vezethet.

Tartsa az új és a használt elemeket gyermekektől távol. Ha az elemtartó nem zárható be megfelelően,

hagyja abba az eszköz használatát, és tartsa gyermekektől távol. Ha úgy gondolja, lenyelték az elemet, azonnal forduljon orvoshoz.

TARTALOMJEGYZÉK

2 KEZDETI LÉPÉSEK

2 Biztonsági óvintézkedések
5 A mellékelt tartozékok

6 A KÉSZÜLÉK BEMUTATÁSA

6 Felső/Első Panel
7 Hátsó/Alsó panel
8 A távvezérlő

10 TELEPÍTÉS

10 A Soundbar telepítése

10 A rögzítőbilincs felszerelése a falra
13 A Soundbar elhelyezése egy televízióállványra.
13 A Soundbar felszerelése szabadon álló egységként

14 CSATLAKOZÁSOK

14 A subwoofer csatlakoztatása

16 Csatlakoztatás TV-hez

16 TV SoundConnect
17 Csatlakoztatás TV-hez HDMI (Digitális) kábellel
17 Csatlakozás televízióhoz Digitális Optikai Kábellel

18 Csatlakozás külső eszközökhöz

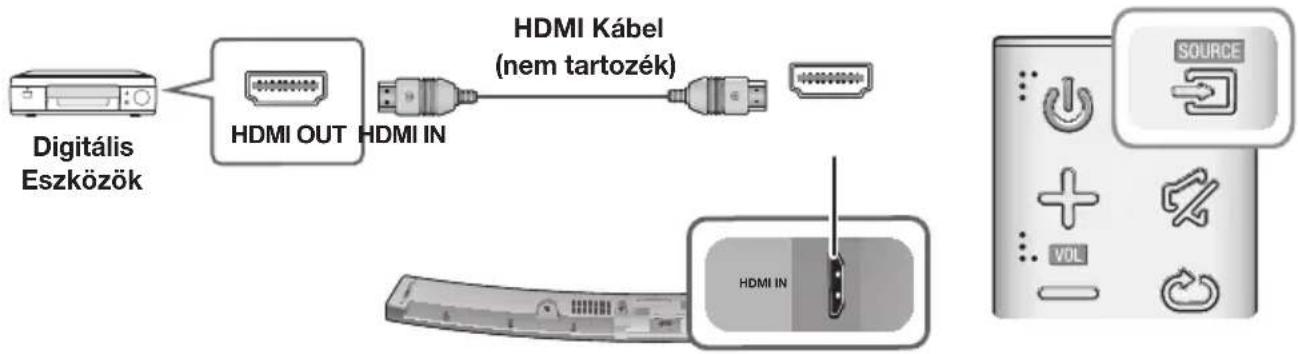

18 HDMI kábel

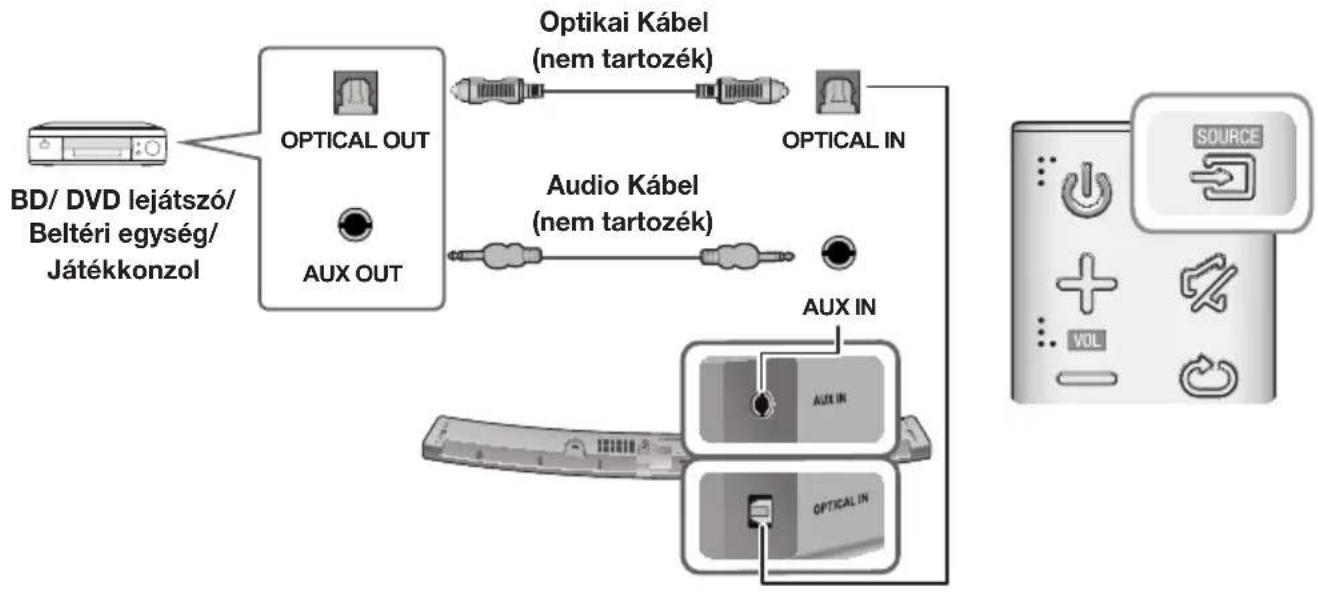

19 Optikai vagy analóg audiokábel

20 A KÉSZÜLÉK FUNKCIÓI

20 Bemeneti mód
21 Bluetooth
23 A Multiroom Alkalmazás használata
25 A Network Standby On funkció használata

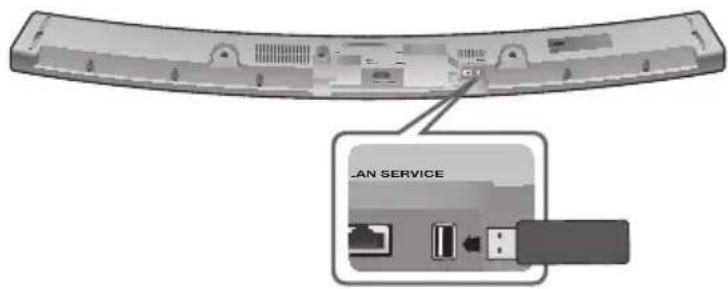

26 Szoftverfrissítés

28 HIBAELHÁRÍTÁS

28 Hibaelhárítás

29 FÜGGELÉK

29 Műszaki adatok

• Az útmutatóban látható ábrák és illusztrációk csak referenciaként szolgálnak, és eltérhetnek a termék tényleges megjelenésétől.
• Adminisztrációs költséget számíthatunk fel, ha

(a) mérnöknek kell ellátogatnia otthonába és a termék nem hibásodott meg (a felhasználói kézikönyv elolvasásának elmulasztása esetén).

(b) a készüléket javítómühelybe hozza, de nem hibásodott meg (a felhasználói kézikönyv elolvasásának elmulasztása esetén).

- A látogatás vagy a javítási munka megkezdése előtt tájékoztatjuk az adminisztrációs díj mértékéről.

A MELLÉKELT TARTOZÉKOK

A HASZNÁLATI ÚTMUTATÓ ELOLVASÁSA ELŐTT

Az útmutató elolvasása előtt vegye figyelembe az alábbi figyelmeztetéseket.

▶ Az útmutatóban használt ikonok

Ikon Kifejezés Meghatározás
	Figyelem	Olyan helyzet, ahol egy funkció nem működik, vagy a beállítások törlődnek.
	Megjegyzés	Tippek vagy javaslatok a funkciók használatához.

Ellenőrizze az alábbi tartozékok meglétét.

Távirányító / Lítium Elem (3V : CR2032)

Tápkábel : 2 db AC/DC adapter

Fali Rögzítési Útmutató Tartó rögzítés : 2 db Fali konzol : 2 db

- A tartozékok enyhén eltérhetnek a fenti ábrán láthatóktól.

FELSŐ/ELSŐ PANEL

A zenehallgatási módot jelzi.

→ (Forrás) gomb

A D.IN, AUX, HDMI, BT, TV bemenetek kiválasztása.

- Ha a készülék bekapcsolt állapotában több mint 3 másodpercre lenyomja a

→ gombot, az (kémítás) gombként viselkedik. A kilépéshez a

(Némítás) gomb funkcióból nyomja le újra a gombot több mint 3 másodpercre.

• Az AC tápkábel csatlakoztatásakor a bekapcsológomb 4-6 másodpercig működik.
• A készülék bekapcsolása után 4-5 másodperc telik el, mire a hang először megszólal.
• Ha csak a Soundbar készülék hangját szeretné hallgatni, kapcsolja ki a TV hangszóróit a TV audió beállítási menüjében. További részletek a TV használati útmutatójában.

HÁTSÓ/ALSÓ PANEL

• Az AC adapter tápkábelét a dugónál fogva húzza ki a konnektorból. Ne a kábelt húzza.
• Ne csatlakoztassa a készüléket a konnektorba, amíg az összekötő kábeleket nem csatlakoztatta.
• Győződjön meg arról, hogy az AC/DC adapter vízszintesen helyezkedik-e el egy asztalon vagy a padlón. Ha az AC/DC adaptert úgy helyezi el, hogy a levegőben lóg, és az AC vezeték felfelé néz, akkor víz vagy egyéb idegen anyagok juthatnak be az adapterbe, és ez az adapter hibás működéséhez vezethet.

A TÁVVEZÉRLŐ

SOURCE

Nyomja meg a TV-hez csatlakoztatott jelforrás kiválasztásához.

Némítás

A hangerő 0-ra állítható egy gomb megnyomásával.

Újbóli megnyomására a hang a korábbi szintre áll vissza.

Ismétlés

Az ismétlés funkció csak a telefonon vagy a Samsung Multiroom alkalmazás DMS programjában található zeneszámok visszajátszásakor érhető el.

OFF - REPEAT : Ismételt lejátszás megszakítása.

TRACK - REPEAT : Adott szám lejátszása ismétlődően.

ALL - REPEAT : Folyamatosan ismétli az összes számot.

Ugrás Elöre

Ha több fájl van az éppen lejátszott eszközön, és megnyomja a ▶▶I gombot, a következő fájl kerül kiválasztásra.

SOUND CONTROL

Nyomja meg a TREBLE, BASS vagy a AUDIO SYNC funkció kiválasztásához. Majd a I◀, ▶▶I gombokkal állítsa be a TREBLE és BASS hangszínt -3 \~ +3 között. Nyomja le az SOUND CONTROL gombot 5 másodpercre a hang beállításához az egyes frekvenciasávokban. 150Hz, 300Hz, 600Hz, 1,2KHz, 2,5KHz, 5KHz és 10KHz kiválaszthatók és beállíthatók -6 és +6 között. Ha a Soundbar digitális TV-hez csatlakozik, és a kép elcsúszik a hanghoz képest, az SOUND CONTROL gombokkal szinkronba hozható a kép és a hang. Az audió késleltetési ideje a I◀, ▶▶I gombokkal 0 ms \~ 300 ms között állítható be. TV módban és BT módban az Audio Sync funkció lehet, hogy nem érhető el.

Anynet+

Nyomja meg az Anynet+ gombot az Anynet+ funkció be- és kikapcsolásához. (Alapértelmezés: Auto Power Link OFF, ON - ANYNET+ / OFF - POWER LINK vagy OFF - ANYNET+ / ON - POWER LINK). Az Anynet+ funkció lehetővé teszi a Soundbar irányítását egy Anynet+-kompatibilis Samsung TV távirányítójával. A Soundbar készüléknek HDMI kábellel kell csatlakoznia a TV-hez.

* Auto Power Link

Szinkronizálja a Soundbar-t optikai kapcsolattal az Optical aljzaton keresztül, így automatikusan bekapcsol a TV bekapcsolásakor.

(lásd a 18. oldalt)

A Auto Power Link funkció csak a D.IN módban érhető el.

A Wi-Fi SETUP funkciót bekapcsolhatja a távirányító Anynet+ gombjának több, mint 7 másodpercig tartó nyomva tartásával is.

Bekapcsoló

Be- és kikapcsolja a Soundbar készüléket.

Hangerő

A készülék hangerejét állítja be.

Lejátszás/Szünet

A lejátszás ideiglenes leállításához nyomja meg a ▶Ⅱ gombot.

A ▶Ⅱ gomb újbóli megnyomásával játssza le a kiválasztott fájlt.

Ugrás Vissza

Ha több fájl van az éppen lejátszott eszközön, és megnyomja a ◀◀ gombot, az előző fájl kerül kiválasztásra.

SOUND EFFECT

6 hangzás közül választhat: STANDARD (Eredeti Hang), MUSIC, CLEAR

VOICE, SPORTS, MOVIE és NIGHT MODE - a hallgatni kívánt tartalomtól függően.

Az eredeti hang hallgatásához válassza a STANDARD módot.

(10) SOUND

A Térhatású Hang mélységet és térérzetet ad a hangnak.

A (10) SOUND gomb többszöri megnyomásával válthat a Térhatású Hang beállításai között : ON - SURROUND SOUND, OFF - SURROUND SOUND

STREAMING MUSIC

A STREAMING MUSIC gomb megnyomásával internetes rádiót hallgathat. A gomb többszöri megnyomásával a Soundbar átvált a következő alapértelmezett állomásra, végighaladva a 3 alapértelmezett állomáson.

A STREAMING MUSIC funkció használatához hálózati kapcsolatra van szükség. (lásd a 25. oldalt)

DRC (Dynamic Range Control) \*

Dinamikai tartomány beállítása Dolby Digital.

A STREAMING MUSIC gomb lenyomva tartásával válthat a DRC (Dynamic Range Control) funkció ON és OFF állapota között.

WOOFER

Nyomja meg a WOOFER gombot. Majd a I◀◀, ▶▶I gombokkal állítsa be a mélyhangsugárzó hangerejét -12, -6 \~ +6 között.

A SPK ADD funkciót bekapcsolhatja a távirányító WOOFER gombjának több, mint 5 másodpercig tartó nyomva tartásával is.

ELEMEK BEHELYEZÉSE A TÁVIRÁNYÍTÓBA

1. A távirányító fedelét egy megfelelő pénzérmével tudja lecsavami óramutatóval ellentétesen az ábra szerint.

1. Helyezzen be egy 3 V-os lítiumelemet. A behelyezéskor az elem pozitív (+) pólusa legyen felfelé. Helyezze vissza az akkumulátorfedelet és illessze a '•' jeleket egymás mellé a fenti ábrán látható módon.

1. Egy megfelelő pénzérmével forgassa az elemtartó fedelét óramutatóval egyező irányban kattanásig.

A SOUNDBAR TELEPÍTÉSE

A RÖGZÍTÓBILINCS FELSZERELÉSE A FALRA

▶Felszereléssel kapcsolatos óvintézkedések

• Csak függőleges falra szerelje.

• Kerülje a magas hömérsékletű vagy páratartalmú helyeket, mert előfordulhat, hogy a fal nem bírja el a készülék súlyát.
• Ellenőrizze a fal teherbírását. Ha a fal nem elég erős a készülék elbírásához, erősítse meg, vagy szerelje a készüléket másik falra.
• Vásároljon és használjon a falnak megfelelő csavarokat és dübeleket (gipszkarton, könnyüszerkezetes fal stb.). Ha lehetséges, a csavarokat dübelekbe csavarja.
• Vásároljon rögzítőcsavarokat azon fal vastagságának és típusának megfelelően, amelyikre a Soundbar-t felszerelni tervezi.

-Átmérő: M5

-Hosszúság: 35 mm-es vagy hosszabb javasolt

• A felszerelés előtt csatlakoztatni kell a külső készülékek kábeleit.
• A telepítés előtt kapcsolja ki és húzza ki a készüléket. Ellenkező esetben áramütést okozhat.

1. Helyezze a telepítési sablont a fal felületére.

2. A telepítési sablonnak vízszintesnek kell lennie.

3. Amennyiben a TV a falra van felszerelve, a készüléket legalább 5 cm-rel a TV alá helyezze el.

1. Jelölje meg a csavarok helyét tollal a falon, majd vegye le a telepítési sablont. Ezután egy megfelelő méretű fúrófejjel fúrjon lyukakat a csavaroknak.

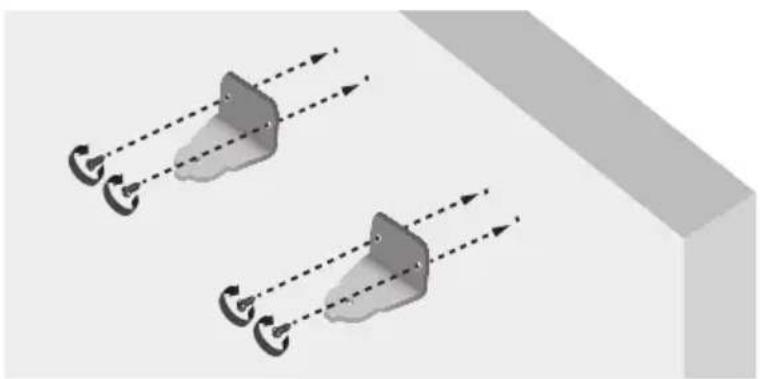

1. Megfelelő csavarok és furatok használatával erősítse a két Fali konzolt a falra.

1. Erősítse a Soundbart a két Fali konzolt a képen látható módon.

1. Helyezze a Tartó rögzítés elemet a termék alján található furatokba. A Tartó rögzítés elemek meghúzásával rögzítse a Soundbart a két Fali konzolt.

• Ne akasszon semmit a felszerelt készülékre, és ne tegye ki ütések hatásának, és ne ejtse le.
• Rögzítse a készüléket biztonságosan a falra, hogy nehogy lezuhanhasson. Ha a készülék lezuhan, személyi sérülést vagy kárt okozhat.
• Ha a készüléket falra szereli, figyeljen arra, hogy gyermekek ne húzhassák a kábeleket, mert a készülék lezuhanhat.
• Az optimális teljesítmény érdekében falra szerelésnél szerelje a hangszórórendszert legalább 5 cm-rel a TV alá, ha a TV a falra van szerelve.
• A biztonság érdekében, ha a készüléket nem a falra rögzíti, helyezze biztonságos, sík felületre, ahol ne tud leesni.

A SOUNDBAR ELHELYEZÉSE EGY TELEVÍZIÓÁLLVÁNYRA.

Helyezze a Soundbart egy televízióállványra.

1. Illessze a Soundbar közepét a TV talpának közepéhez, majd óvatosan nyomja fel az állványra ütközésig, az ábra szerint. Legyen óvatos, nehogy a TV kibillenjen az egyensúlyból.

A SOUNDBAR FELSZERELÉSE SZABADON ÁLLÓ EGYSÉGKÉNT

1. Helyezze el középre a Soundbart a sík felületen a TV elején.

• Helyezze vízszintes felületre.

• Ne csatlakoztassa a készüléket vagy a TV-t a konnektorba, amíg az összekötésük meg nem történt.
• A készülék mozgatása vagy telepítése előtt kapcsolja ki és húzza ki a tápkábelt.

A SUBWOOFER CSATLAKOZTATÁSA

A MÉLYHANGSUGÁRZÓ AUTOMATIKUS CSATLAKOZTATÁSA

A mélysugárzó csatlakozási azonosítója gyárilag be lett állítva, és központi egységnek és a mélysugárzónak automatikusan kapcsolódnia kell (vezeték nélkül), ha a központi egység és a mélysugárzó be van kapcsolva.

- Ha a mélysugárzó teljes mértékben csatlakozott, akkor a mélysugárzó tetején található kék LED Csatlakozási Jelzőfény abbahagyja a villogást és folyamatosan kéken világít.

A MÉLYHANGSUGÁRZÓ MANUÁLIS CSATLAKOZTATÁSA

Ha a kék LED nem hagyja abba a villogást amikor a központi egység és a mélysugárzó be van kapcsolva, akkor állítsa be az azonosítót az alábbi lépések követésével.

- Fontos: Mielőtt hozzákezd, tegyen elemet a távvezérlőbe. Erről a 9. oldalon olvashat bővebben.

1. Csatlakoztassa a készüléket és a subwoofert a fali konnektorba.
2. Nyomja le a subwoofer hátulján az ID SET gombot egy hegyes tárggyal 5 másodpercre.

• A STANDBY lámpa elalszik, és a LINK lámpa (kék LED) gyorsan villogni kezd.

1. A készülék kikapcsolt állapotában (KÉSZENLÉTI módban) nyomja le a távirányító (Némítás) gombját 5 másodpercre.
2. Az ID SET üzenet megjelenik a Soundbar kijelzőjén.
3. A kapcsolat véglegesítéséhez kapcsolia be a készüléket, amikor a subwoofer kék LED-je villog.

• A készülék és a mélyhangsugárzó kapcsolódnak (létrejön a kapcsolat).
- A mélysugárzó tetején található Csatlakozási Jelzőfénynek (Kék LED) folyamatosan világítania kell, villogás nélkül.
- Ha a Csatlakozási Jelzőfény nem világít kéken, akkor a csatlakozási folyamat nem sikerült. Kapcsolja ki a központi egységet, és kezdje úira a 2. lépéstől.
- A hangeffektus mód kiválasztásával a subwoofer segítségével jobb hangminőség állítható elő. (Lásd: 9. oldal)

• A készülék mozgatása vagy telepítése előtt kapcsolja ki a készüléket, és húzza ki a tápkábelt.
• Ha a központi egység ki van kapcsolva, akkor a vezeték nélküli mélysugárzó készenléti módban lesz, és az előlapon levő STANDBY LED közvetlenül, piros színnel villog. (Nincsen kék LED).
• Ha a Soundbar közelében olyan eszközt használ, amely ugyanazt a frekvenciát (2,4 GHz) használja, mint a Soundbar, az interferencia miatt a hang zajos lehet.
• A rádiós kapcsolat hatótávolsága kb. 10 m, de ez változhat a környezettől függően. Ha a készülék és a vevőegység között fém vagy vasbeton fal van, a hangsugárzók nem fognak szólni, mert a rádióhullámok nem hatolnak át a fémen.
• Ha nem sikerül a vezeték nélküli kapcsolat létrehozása, az előző oldalon található 1-5 lépésekkel próbálja meg újra létrehozni a kapcsolatot a készülék és a vezeték nélküli mélyhangsugárzó között.

- A vezeték nélküli subwoofer beépített antennát tartalmaz. Tartsa távol a készüléket víztől és nedvességtől.

- Optimális hangminőséghez biztosítsa, hogy a vezeték nélküli subwoofer körül ne legyenek akadályozó tárgyak.

A MÉLYSUGÁRZÓ TETEJÉN LEVŐ LED JELZŐFÉNY

LED Állapot Leírás Megoldás
Piros Be		Készenlét (a Soundbar központi egység ki van kapcsolva)	Ellenőrizze a tápforrást a Soundbar központi egységen
		A csatlakozás nem sikerült	Csatlakoztassa újból (lásd a felhasználói kézikönyvben a manuális csatlakoztatásról szóló instrukciókat)
Kék	Be	Sikeres csatlakozás (normál működés)	-
	Villog	Készenlét (a Soundbar központi egység ki van kapcsolva)	Ellenőrizze a tápforrást a Soundbar központi egységen
		A csatlakozás nem sikerült	Csatlakoztassa újból (lásd a felhasználói kézikönyvben a manuális csatlakoztatásról szóló instrukciókat)
Piros és kék Villog Hiba			Vegye fel a kapcsolatot a szervizközponttal.

CSATLAKOZTATÁS TV-HEZ

- Fontos: Mielőtt hozzákezd, tegyen elemet a távvezérlőbe. Erről a 9. oldalon olvashat bővebben.

TV SOUNDCONNECT

A TV hangja hallgatható egy TV SoundConnect funkciót támogató Samsung TV-hez kapcsolt Soundbar készüléken.

1. Kapcsolja be a TV-t és a Soundbar-et.
2. Nyomja meg a készülék felső paneljén a gombot, vagy a távirányító SOURCE gombját a TV mód kiválasztásához.
3. A TV-n megjelenik egy üzenet, hogy szeretné-e engedélyezni a TV SoundConnect funkciót.
4. Válassza a lehetőséget a TV és a Soundbar csatlakoztatásának befejezéséhez a TV távirányítójával.

• Ha a TV SoundConnect csatlakozási folyamat nem sikerül, akkor lépjen a SoundConnect lehetőségre a televízió Hang menüjében, válassza az Új eszköz hozzáadása lehetőséget, és állítsa az Új eszköz hozzáadása opciót BE értékre. Ezt követően próbálja meg újra.
• Ha átváltja a Soundbar üzemmódját TV-ről egy másik módra, a TV SoundConnect automatikusan kikapcsol.
• A Soundbar másik TV-hez történő csatlakoztatásához a meglévő csatlakozást bontani kell.
• A meglevő kapcsolat befejezéséhez tartsa lenyomva a távirányító ▶Ⅱ gombját 5 másodpercig, vagy váltson másik módba. Egy másik televízióhoz való csatlakozáshoz kövesse a fenti 1-4. lépéseket.

• A TV SoundConnect (SoundShare) funkciót a 2012 után megjelent Samsung TV-k támogatják. A kezdés előtt ellenőrizze, hogy a TV támogatja-e a TV SoundConnect (SoundShare) funkciót. (További információk a TV használati útmutatójában találhatók.)
• Ha a Samsung TV-je 2014 elötti, ellenőrizze a SoundShare beállítási menüt.
• Ha a távolság a TV és a Soundbar között meghaladja az 10 m-t, a kapcsolat instabil lehet és a hang szaggathat. Ebben az esetben helyezze át a TV-t vagy a Soundbar készüléket, hogy hatótávolságán belül legyenek, majd hozza létre újra a TV SoundConnect kapcsolatot.

• TV SoundConnect hatótávolság

-Ajánlott csatlakoztatási távolság: 2 m-en belül -ajánlott üzemi hatótávolság: 10 m-en belül

- A Lejátszás/Szünet, Következő és Előző gombok a Soundbar-on, illetve a Soundbar távirányítójával a TV nem vezérelhető.

CSATLAKOZTATÁS TV-HEZ HDMI (DIGITÁLIS) KÁBELLEL

1. Csatlakoztassa a HDMI kábelt (nem tartozék) a készülék hátulján a HDMI OUT (TV-ARC) aljzatba, és a TV HDMI IN aljzatába.
2. Nyomja meg a készülék felső paneljén a gombot, vagy a távirányító SOURCE gombját a D.IN mód kiválasztásához.

• A HDMI egy olyan interfész, amely a video és audió adatok digitális átvitelét egy kábelen keresztül oldja meg.
• Ha a TV rendelkezik ARC porttal, csatlakoztassa a HDMI kábelt a HDMI IN (ARC) porthoz.
• Ajánlott mag nélküli HDMI kábelt használni. Ha maggal rendelkező HDMI kábelt használ, használjon 14 mm-nél kisebb átmérőjűt.

- Az Anynet+ funkcionak bekapcsolva kell lennie.

- Ez a funkció nem használható, ha a HDMI kábel nem támogatja a ARC szabványt.

CSATLAKOZÁS TELEVÍZIÓHOZ DIGITÁLIS OPTIKAI KÁBELLEL

1. Kösse össze a készülék OPTICAL IN (Audio) aljzatát a TV OPTICAL OUT aljzatával.
2. Nyomja meg a készülék felső paneljén a gombot, vagy a távirányító SOURCE gombját a D.IN mód kiválasztásához.

▶ Auto Power Link

Ha a készüléket a TV-hez optikai kábellel csatlakoztatja, állítsa az Auto Power funkciót BE értékre, hogy a Soundbar automatikusan bekapcsoljon a TV bekapcsolásakor.

AUTO POWER LINK Kijelző
BE	OFF - ANYNET+ / ON - POWER LINK
KI	ON - ANYNET+ / OFF - POWER LINK

1. Csatlakoztassa a Soundbar-t a TV-hez egy optikai kábellel (nem tartozék).
2. Nyomja meg a készülék felső paneljén a gombot, vagy a távirányító SOURCE gombját a D.IN mód kiválasztásához.
3. Nyomja meg a Anynet+ gombot a távirányítón az Auto Power Link funkció be- és kikapcsolásához.

- A csatlakoztatott eszköztöl függően az Auto Power Link nem feltétlenül működik.

CSATLAKOZÁS KÜLSŐ ESZKÖZÖKHÖZ

HDMI KÁBEL

A HDMI egy szabványos, digitális interfész, amely TV, projektor, DVD lejátszó, Blu-ray lejátszó, beltéri egység és egyéb eszközök csatlakoztatására alkalma.

Mivel a HDMI a legkiválóbb minőségű digitális jelet továbbítja, kiváló videó és audió élvezhető - ahogyan az eredeti digitális forrás létrehozta.

1. Csatlakoztassa a HDMI kábelt (nem tartozék) a készülék hátulján a HDMI IN aljzatba, és a digitális eszköz HDMI OUT aljzatába.
2. Nyomja meg a készülék felső paneljén a → gombot, vagy a távirányító SOURCE gombját a HDMI mód kiválasztásához.

OPTIKAI VAGY ANALÓG AUDIOKÁBEL

A készülék egy digitális optikai bemeneti csatlakozóval és egy analóg audio (AUX) bemeneti csatlakozóval rendelkezik, ezáltal két módon is csatlakoztatni lehet külső eszközökhöz.

▶ AUX Kábel

1. Csatlakoztassa a központi egységen levő AUX IN (Audio) csatlakozót a forráseszköz AUDIO OUT csatlakozójához egy audio kábellel.

2. Nyomja meg a készülék felső paneljén a gombot, vagy a távirányító SOURCE gombját a AUX mód kiválasztásához.

▶Optikai Kábel

1. Csatlakoztassa a központi egységen levő OPTICAL IN (Audio) csatlakozót a forráseszköz OPTICAL OUT csatlakozójához egy digitális optikai kábellel.

2. Nyomja meg a készülék felső paneljén a → gombot, vagy a távirányító SOURCE gombját a D.IN mód kiválasztásához.

BEMENETI MÓD

Nyomja meg a készülék felső paneljén a gombot, vagy a távirányító SOURCE gombját a kívánt mód kiválasztásához.

A készülék automatikusan kikapcsol a következő helyzetekben:

• D.IN/HDMI/BT/TV Mód

-Ha nincs audiójel 15 percig.

- AUX Mód

-Ha az AUX kábel nincs csatlakoztatva 15 percig.

- Ha nem nyom meg gombot 8 órán át, ha az AUX kábel csatlakoztatva van.

Az Automatikus kikapcsolás funkció be- és kikapcsolásához tartsa lenyomva a ▶Ⅱ gombot 5 másodpercig.

Az ON - AUTO POWER DOWN / OFF - AUTO POWER DOWN felirat jelenik meg a képernyőn.

BLUETOOTH

Csatlakoztathat egy Bluetooth eszközt a Soundbarhoz, és sztereó hanggal élvezheti a zenét, vezeték nélküll

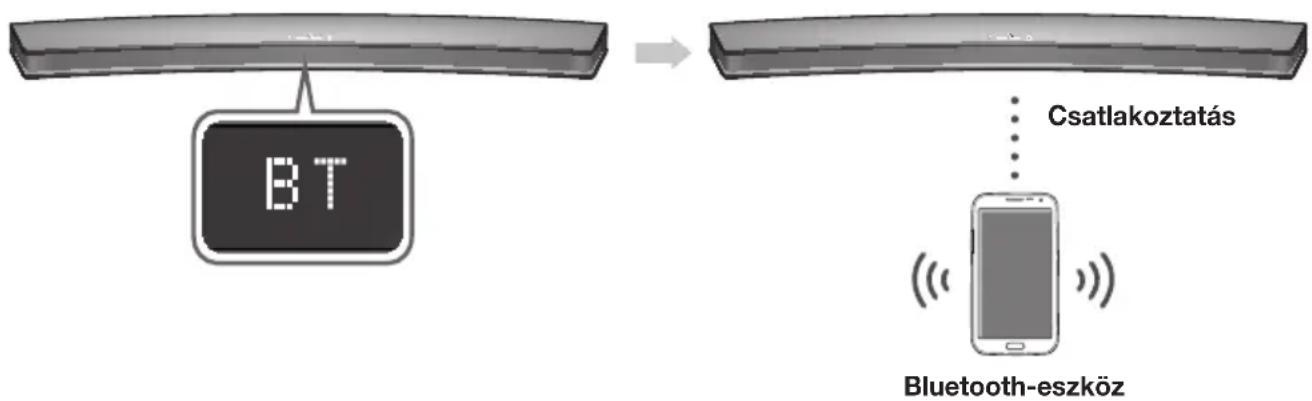

AZ SOUNDBAR CSATLAKOZTATÁSA BLUETOOTH-ESZKÖZHÖZ

Ellenőrizze, hogy a Bluetooth-eszköz támogatja-e a Bluetooth-kompatibilis sztereó fejhallgató funkciót.

1. Nyomja meg a készülék felső paneljén a → gombot, vagy a távirányító SOURCE gombját a BT mód kiválasztásához.
2. Megjelenik a BT READY felirat a Soundbar kijelzőjén.
3. Lépjen be a csatlakoztatni kívánt Bluetooth-eszköz Bluetooth menüjébe. (erről bővebbet a Bluetootheszköz használati útmutatójában olvashat)

4. A listából válassza ki a "[Samsung] HW-Jxxxx" lehetőséget.

5. Ha a Soundbar a Bluetooth eszközhöz van csatlakoztatva, az elülső kijelzön a [Bluetooth eszköznév] → BT jelenik meg.

6. Az eszköznév csak angol lehet. Ha a név nem angol, egy aláhúzásjel " _ " jelenik meg.

7. Ha a Bluetooth eszközt nem sikerült csatlakoztatni az Soundbar készülékhez, törölje a Bluetooth-eszköz által megtalált előző "[Samsung] HW-Jxxxx" eszközt, és kerestesse meg vele az Soundbar készüléket újra.

8. Játssza le a kívánt zenét a csatlakoztatott eszközön.

9. A Bluetooth-eszköz által lejátszott zene ezután a Soundbar rendszeren keresztül hallgatható.

10. BT módban a Lejátszás/Szünet/Előre/Hátra funkciók nem használhatók. Ezek a funkciók azonban az AVRCP-t támogató Bluetooth eszközökön elérhetők.

• Ha Bluetooth eszköz csatlakoztatásakor be kell írnia a PIN-kódot, írja be a <0000> számot.
• Egyszerre csak egy Bluetooth-eszköz csatlakoztatható.
• A Bluetooth kapcsolat megszakad, ha kikapcsolja a Soundbar készüléket.
• Előfordulhat, hogy a következő körülmények között a Soundbar nem tudja elvégezni megfelelően a Bluetooth keresést és csatlakoztatást:

-Ha erős elektromos mező van az Soundbar körül.

• Ha egyszerre több Bluetooth-eszközt csatlakoztat az Soundbar-hez.
• Ha a Bluetooth-eszköz ki van kapcsolva, nincs a helyén vagy hibásan működik.
• Fontos, hogy olyan eszközök, mint mikrohullámú sütők, vezeték nélküli LAN adapterek, fluoreszcens lámpák vagy gázsütők ugyanazt a frekvencia-tartományt használják, mint a Bluetooth-eszköz, ezért elektromos interferencia lehet az eredmény.

• A Soundbar támogatja az SBC adatokat (44,1kHz, 48kHz).
- Csak A2DP (AV) funkciót támogató Bluetooth-eszközöket csatlakoztasson.
- Olyan Bluetooth-eszköz nem csatlakoztatható a Soundbar készülékhez, amely csak a HF (fejhallgatós) funkciót támogatja.
- Ha csatlakoztatta a Soundbart egy Bluetooth-eszközhöz, és kiválasztja a "[Samsung] HW-Jxxxx" elemet az eszköz érzékelt eszközlistájából, a Soundbar automatikusan BT módba vált.
- Csak akkor elérhető, ha a Soundbar megjelenik a Bluetooth eszköz csatlakoztatott eszközök listájában. (A Bluetooth eszközt és a Soundbar készüléket már egyszer csatlakoztatni kellett.)
- A Soundbar csak akkor jelenik meg a Bluetooth eszköz megtalált eszközök listájában, ha a Soundbar kijelzőjén a BT READY üzenet látható.
- A TV SoundConnect módban a Soundbar nem csatlakoztatható másik Bluetooth eszközhöz.

A BLUETOOTH-ESZKÖZ ÉS AZ SOUNDBAR CSATLAKOZÁSÁNAK BONTÁSA

A Bluetooth-eszköz és az Soundbar csatlakozásának bontása. Erről bővebbet a Bluetootheszköz használati útmutatójában olvashat.

- Az Soundbar csatlakoztatása megszűnik.

- Ha az Soundbar készülék és a Bluetooth-eszköz csatlakozását megszünteti, az Soundbar elülső kijelzőjén megjelenik a BT DISCONNECTED felirat.

AZ SOUNDBAR ÉS A BLUETOOTH-ESZKÖZ CSATLAKOZÁSÁNAK BONTÁSA

Nyomja meg a SOURCE gombot a távirányítón vagy a → gombot a készülék felső paneljén a BT módból egy másik módba váltsához, vagy a Soundbar kikapcsolásához.

- A Bluetooth-eszköz egy rövid ideig válaszra vár az Soundbar-től, mielőtt végleg bontaná a kapcsolatot. (A bontáshoz szükséges idő a Bluetooth-eszköztől függően eltérő lehet)

• Bluetooth-kapcsolati módban a Bluetooth-kapcsolat megszűnik, ha a távolság az Soundbar és a Bluetooth-eszköz között 10 m-nél nagyobb lesz.
• Az Soundbar 15 perc után automatikusan kikapcsol a Kész állapotban.

▶További információk a Bluetooth-ról

A Bluetooth technológia lehetővé teszi, hogy a Bluetooth-kompatibilis eszközök vezeték nélkül csatlakozhassanak egymáshoz.

• A Bluetooth-eszközök zajt vagy hibás működést is okozhatnak a felhasználástól függően, ha:
• Ha valami hozzáér a Bluetooth-eszköz vagy az Soundbar adó/vevő rendszeréhez.
• Elektromos zavarások olyan akadályoktól, mint pl. fal, sarkok vagy irodai elválasztófalak.

• Elektromos interferencia azonos frekvenciákat használó berendezésektől, például orvosi berendezések, mikrohullámú sütő, vagy vezeték nélküli LAN.

• Helyezze el a Bluetooth-eszközt az Soundbar közelében.

• Minél nagyobb az Soundbar és a Bluetooth-eszköz közötti távolság, annál rosszabb lesz a kapcsolat. Ha a távolság nagyobb, mint a Bluetooth hatótávolsága, a kapcsolat megszűnik.
• Előfordulhat, hogy a gyengébb vételt biztosító környezetekben a Bluetooth-kapcsolat nem működik megfelelően.
• A Bluetooth-kapcsolat csak akkor működik, ha közel van a készülékhez. A kapcsolat automatikusan megszakad, ha a távolság ennél nagyobb lesz. A hatótávolságon belül a hangminőséget ronthatják a falak vagy ajtók, és egyéb akadályok.
• Ez a vezeték nélküli eszköz elektromos interferenciát okozhat a működése során.

A MULTIROOM ALKALMAZÁS HASZNÁLATA

A Samsung Multiroom alkalmazással a Soundbart egy okoseszközhöz, a saját hálózatához és az Internethez csatlakoztathatja. Miután a Soundbar csatlakozott egy olyan okoseszközhöz, amelyen telepítve van a Multiroom alkalmazás, a Soundbart és számos Samsung Multiroom eszközt vezeték nélkül összeköthet, és hangot játszhat le rajtuk keresztül.

MIELÖTT HOZZÁKEZDENE

▶ Kommunikációs alapok
    D["Okos Eszköz: Android vagy iOS (Alkalmazásvezérlés)"]

Követelmények:

1. Egy vezeték nélküli router és egy okoseszköz.
2. A vezeték nélküli útválasztót csatlakoztatni kell az internethez.
3. Az okos eszközt az útválasztóhoz egy Wi-Fi kapcsolattal kell csatlakoztatni.

A SAMSUNG MULTIROOM APP TELEPÍTÉSE

A Soundbar és a Samsung Multiroom alkalmazás együttes használatához töltse le, majd telepítse a Samsung Multiroom alkalmazást az okoseszközére. Az alkalmazást a Google Play vagy az App Store áruházakból töltheti le. Ha telepítette a Samsung Multiroom alkalmazást, akkor a Soundbaron lejátszhatja a zenéket, amelyek az okoseszközén illetve egyéb csatlakoztatott eszközökön találhatók, valamint amelyeket egyéb tartalomszolgáltatók nyújtanak, illetve internetes rádióallomásokról sugároznak

▶Android vagy iOS

Töltse le a Samsung Multiroom alkalmazást a Google Play áruházból az okos eszközön.

* Keresés a piactéren : Samsung Multiroom

Vagy

▶A Samsung Multiroom Alkalmazás indítása

A Samsung Multiroom alkalmazás indításához érintse meg a Multiroom alkalmazás ikont az okoseszközén.

Az okos eszközön válassza ki a Samsung Multiroom alkalmazást. Kövesse az okos eszköz képernyőjén megjelenő utasításokat.

A Samsung Multiroom alkalmazással a következő funkciókat használhatja.

- Élvezheti a telefonján tárolt zenefájlokat, a különböző zeneforrásokat és internetes rádiókat.

- A csatlakoztatáshoz Cat 7(*STP típusú) kábelt használjon.

* Árnyékolt sodrott kábel

A NETWORK STANDBY ON FUNKCIÓ HASZNÁLATA

A Network Standby On funkció akkor lesz elérhető, ha létrejön a vezeték nélküli kapcsolat az okos eszköz és a Soundbar között. Ez a funkció automatikusan bekapcsolja a Soundbar készüléket, ha egy okos eszköz Bluetooth vagy Wi-Fi segítségével csatlakozni próbál a Soundbar készülékhez. Ha a Soundbar Bluetooth kapcsolat segítségével kapcsolt be a bemeneti mód automatikusan a BT lesz. A Soundbar Wi-Fi-n keresztüli bekapcsolásához, a Samsung Multiroom alkalmazásnak telepítve kell lennie az okoseszközén.

1. Csatlakoztassa az okos eszközt a Soundbar készülékhez.
2. Kapcsolja be a Network Standby On funkciót a ▶▶gomb több mint 5 másodpercig történő nyomva tartásával a Soundbar távirányítóján. Kikapcsolhatja a funkciót, ha újra több mint 5 másodpercig lenyomva tartja az eszköz ▶▶I gombot.

• A Hálózati Készenlét Be opció csak akkor érhető el, ha a Soundbar szerepel az okoseszköz párosított eszközei között. (Az okoseszköznek és a Soundbarnak korábban már legalább egyszer párosítva kellett lennie.)
• A Soundbar csak akkor jelenik meg az okos eszköz megtalált eszközök listájában, ha a Soundbar kijelzőjén a [BT READY] vagy [WiFi READY] üzenet látható.
• A TV SoundConnect módban a Soundbar nem csatlakoztatható más okos eszközhöz.

• Ha a Network Standby On funkció nem működik

- A Hálózati Készenlét Be opció beállítása Ki. Állítsa BE állásba.

- A Soundbar Wi-Fi kapcsolata megszakad, ha kihúzza a tápkábelt, vagy megszakad az áramellátás. Kapcsolja be a Soundbar készüléket és csatlakoztassa újra.

SZOFTVERFRISSÍTÉS

SZOFTVERFRISSÍTÉS USB SEGÍTSÉGÉVEL

Előfordulhat, hogy a Samsung szoftverfrissítéseket biztosít a Soundbar rendszer eszközszoftveréhez a jövőben.

Ha rendelkezésre áll frissítés, frissítheti az eszközszoftvert, ha a frissítést tartalmazó USB eszközt csatlakoztatja a Soundbar USB portjához.

Fontos, hogy ha több frissítőfájl áll rendelkezésre, egyenként kell az USB eszközre másolni őket, és egyenként kell az eszközszoftver frissíteni velük.

A frissítések letöltéséről további információkat a Samsung.com oldalon vagy a Samsung ügyfélszolgálaton talál.

▶ Frissítési folyama

1. Kövesse az alábbi lépéseket a termék szoftverének letöltéséhez:
   Látogasson el a Samsung honlapjára a (samsung.com/sec) címen → keresse meg a modell nevét - válassza ki az ügyféltámogatás opciót (az opció neve változhat)
2. Mentse a letöltött szoftvert egy USB memóriaegységre, és válassza a "Kibontás az alábbi mappába" parancsot a mappa kibontásához.
3. Kapcsolja ki a Soundbart és csatlakoztassa az USB porthoz az USB memóriaegységet, amely a szoftverfrissítést tartalmazza.
4. Húzza ki a hálózati kábelt, csatlakoztassa ismét, majd kapcsolja be a Soundbart.
5. Kapcsolja be a Soundbart. 3 percen belül az UPDATE jelenik meg, és a frissítés megkezdődik.
6. Ha a frissítés megtörtént, akkor a Soundbar ki- majd bekapcsol.

▶Ha az UPDATE nem jelenik meg

1. Kapcsolja ki a Soundbar készüléket, csatlakoztassa a frissítést tartalmazó USB adattároló eszközt a Soundbar USB portjához.
2. Húzza ki a tápkábelt, csatlakoztassa újra, majd kapcsolja be a készüléket.

• Csatlakoztassa az eszközszoftver-frissítést tartalmazó USB meghajtót a készüléken található USB porthoz.
• Előfordulhat, hogy az eszközszoftver frissítése nem működik, ha az USB eszközön a Soundbar által támogatott audiofájlok találhatók.
• A frissítés közben ne szakítsa meg az áramellátást és ne húzza ki az USB eszközt. Az eszközszoftver frissítése után a készülék automatikusan kikapcsol.
• A frissítést befejezését követően elindul a Soundbar felhasználói beállítása. Ajánlott a beállítások feljegyzése, hogy a frissítés után újra elvégezhetők legyenek.

Vegye figyelembe, hogy az eszközszoftver frissítése visszaállítja a mélyhangsugárzó csatlakoztatást is. Ha a frissítés után a mélyhangsugárzó nem csatlakozik újra automatikusan, tekintse meg a 14. oldalt. Ha a szoftverfrissítés nem sikerül, akkor ellenőrizze, hogy az USB memóriaegység nem hibás-e.

• A Mac OS felhasználóknak az MS-DOS (FAT) lehetőséget kell használniuk USB formátumként.
• A gyártmánytól függően előfordulhat, hogy egyes USB-adathordozókat nem ismer fel.

AUTOMATIKUS FRISSÍTÉS

Még ha a Soundbar kikapcsolt állapotban is van, a Soundbar automatikusan ellenőrizni fogja a legújabb szoftverveziót, és folytatja a frissítést, ha csatlakoztatva van az internethez.

• A Soundbar alapértelmezés szerint úgy van beállítva, hogy futtassa a frissítést.
• Az automatikus frissítési funkció használatához a Soundbar készüléknek internetkapcsolatra van szüksége.
• A Soundbar Wi-Fi kapcsolata megszakad, ha kihúzza a tápkábelt, vagy megszakad az áramellátás. Ha a tápellátás megszakad, kapcsolja be a Soundbart és csatlakoztassa újra.

HIBAELHÁRÍTÁS

A szervizhez fordulás előtt ellenőrizze a következőket.

A készülék nem kapcsolódik be.
• Be van dugva a konnektorba?	→ Dugja be a konnektorba.

Egy funkció nem működik a gomb megnyomásakor.
• Nincs jelen statikus elektromosság?	→ Húzza ki a dugót, majd csatlakoztassa újra.

Nincs hang.
Nincs bekapcsolva a némítás?A hangerő nincs minimumon?	→ A (Némítás) gombbal kapcsolja ki a funkciót.→ Növelje a hangerőt.

A távirányító nem működik.
Lemerültek az elemek?Nem túl nagy a távolság a távirányító és a készülék között?	→ Cserélje ki az elemeket.→ Menjen közelebb az egységhez.

A TV SoundConnect (TV csatlakoztatás) sikertelen.

Támogatja a TV-je a TV SoundConnect funkciót?A TV szoftvere a legújabb verzió?Nincs hiba a csatlakozás során?

→ A TV SoundConnect funkciót a 2012 után forgalomba hozott Samsung TV-k támogatják.Ellenőrizze, hogy a TV támogatja-e a TV SoundConnect funkciót.→ Frissítse a TV-t a legújabb eszközszoftverrel.→ Forduljon a Samsung ügyfélszolgálathoz.→ Állítsa alapállapotba a TV SoundConnect lehetőséget, és csatlakozzon újra.A TV SoundConnect lehetőség alapállapotba állításához, tartsa lenyomva 5 másodpercig a ▶II gombot.

A piros LED a mélyhangsugárzón villog és a mélyhangsugárzó nem ad ki hangot.
Előfordulhat, hogy a mélyhangsugárzó nem csatlakozik a készülék fő egységéhez.	→ Próbálja meg újra csatlakoztatni a mélyhangsugárzót.(lásd a 14 oldalt)

A subwoofer észrevehetően mozog és rezeg
Próbálja meg beállítani a mélyhangsugárzó rezgését.	→ Az érték beállításához (-12, -6 ~ +6 között) nyomja meg a WOOFER gombot a távirányítón.

MÜSZAKI ADATOK

A 2/1984. (III. 10.) BkM-lpM sz. együttes rendelet alapján, mint forgalmazó tanúsítjuk, hogy a HW-J6500R / HW-J6501R típusú készülék megfelel az alábbi műszaki jellemzőknek

ÁLTALÁNOS	Tömeg	Készülék	2,7 kg
		Mélyhangsugárzó(PS-WJ6500R / PS-WJ6501R)	6,8 kg
	Méretek(Szé x Ma x Mé)	Készülék	1078,0 x 47,5 x 129,0 mm
		Mélyhangsugárzó(PS-WJ6500R / PS-WJ6501R)	452,0 x 335,0 x 154,0 mm
	Működési hőmérséklet		+5 °C - +35 °C
	Páratartalom		10 % - 75 %
ERŐSÍTŐ	Névleges teljesítmény	Készülék	22W x 6, 4 OHM, THD ≤10%
		Mélyhangsugárzó(PS-WJ6500R / PS-WJ6501R)	168W, 3 OHM, THD≤10%

* A kialakítás a műszaki adatok és az alkalmazás képernyője külön figyelmeztetés nélkül változhatnak.
* Névleges specifikáció

- A Samsung Electronics Co., Ltd fenntartja a jogot a műszaki adatok külön figyelmeztetés nélküli megváltoztatására.

-A súly- és méretadatok körülbelüli értékek.

- A tápfeszültségről és a teljesítményfelvételről a készüléken elhelyezett címkén olvashat.

※ Figyelem : A készülék automatikusan újraindul, ha be/kikapcsolja a Wi-Fi/Ethernet funkciót.

Készenléti teljesítményfelvétel (W)(A hálózati portok mind „BE” állapotban)		2,7W
Wi-Fi/Ethernet Port inaktiválás módja		Nyomja meg a Wi-Fi SETUP gombot a terméken30 másodpercre a Wi-Fi/Ethernet be/kikapcsolásához.
Bluetooth Port inaktiválás módja		Nyomja meg a SPK ADD gombot a terméken30 másodpercre a Bluetooth be/kikapcsolásához.

※ Nyílt forráskódú licenc Megjegyzés

- A termékben használt nyílt forráskódú szoftverekkel kapcsolatos további információkért látogasson el a honlapra: http://opensource.samsung.com

Spotify

• A Spotify szoftver az itt található külső licencek hatálya alá esik: www.spotify.com/connect/third-party-licenses.
• A Spotify Connectról további információkért látogasson el a www.spotify.com/connect oldalra

SZABADALMAK

DOLBY

AUDIO

A DTS szabadalmakkal kapcsolatban lásd: http://patents.dts.com. Gyártva a DTS Licensing Limited licencengedélyével. A DTS, a Szimbólum & a DTS és a Szimbólum együtt, valamint a DTS 2.0 Channel a DTS, Inc. bejegyzett védjegye. © DTS, Inc. Minden jog fenntartva.

HDMI

A HDMI és a HDMI High-Definition Multimedia Interface kifejezések, illetve a HDMI embléma a HDMI Licensing LLC védjegyei vagy bejegyzett védjegyei az USÁban és más országokban.

Vezeték nélküli modellek (az 5,15–5,35 GHz frekvenciájúakkal együtt)

A Samsung Electronics ezennel kijelenti, hogy ez a készülék megfelel az 1999/5/EK irányelv lényeges követelményeinek és más vonatkozó előírásainak.

A hivatalos Megfelelőségi Nyilatkozat megtalálható a http://www.samsung.com címen, a Támogatás > Terméktámogatás keresése pont alatt, ha beirja a modell nevét.

Ez a készülék minden EU-országban üzemeltethető. A készülék csak beltérben üzemeltethető.

Vezeték nélküli modellek (az 5,15–5,35 GHz frekvenciájúak nélkül)

A Samsung Electronics ezennel kijelenti, hogy ez a készülék megfelel az 1999/5/EK irányelv lényeges követelményeinek és más vonatkozó előírásainak.

A hivatalos Megfelelőségi Nyilatkozat megtalálható a http://www.samsung.com címen, a Támogatás > Terméktámogatás keresése pont alatt, ha beírja a modell nevét.

Ez a készülék minden EU-országban üzemeltethető.

Kapcsolatfelvétel: SAMSUNG WORLD WIDE

Bármilyen észrevétele, vagy kérdése van Samsung termékekkel kapcsolatban, forduljon a SAMSUNG ügyfélszolgálathoz.

Country	Contact Centre	Web Site
■Europe
U.K 0330 SAMSUNG (7267864) www.samsung.com/uk/support
EIRE 0818 7171	00 www.samsung.com/ie/support
GERMANY	0180 6 SAMSUNG bzw.0180 6 7267864*(0,20 €/Anruf aus dem dt. Festnetz, ausdem Mobilfunk max. 0,60 €/Anruf)	www.samsung.com/de/support
FRANCE 01 48 63 00 00 www.samsung.com/fr/support
ITALIA 800-SAMSUNG (800.7267864) www.samsung.com/it/support
SPAIN 3490217	2678 www.samsung.com/es/support
PORTUGAL 808	20 7267 www.samsung.com/pt/support
LUXEMBURG 261	03 710	www.samsung.com/be_fr/support
NETHERLANDS	0900-SAMSUNG (0900-7267864)(€ 0,10/Min)	www.samsung.com/nl/support
BELGIUM 02-201	-24-18	www.samsung.com/be/support(Dutch)www.samsung.com/be_fr/support (French)
NORWAY	815 56480	www.samsung.com/no/support
DENMARK	70 70 19 70	www.samsung.com/dk/support
FINLAND	030-6227 515 www.samsung.com/fi/support
SWEDEN	0771 726 7864 (0771-SAMSUNG)	www.samsung.com/se/support
POLAND	801-172-678* lub [phone] ** (koszt połączeria weclug taryfy operatora)	www.samsung.com/pl/support
HUNGARY	0680SAMSUNG (0680-726-786)0680PREMIUM (0680-773-648)	www.samsung.com/hu/support

[A termékhez tartozó akkumulátorok megfelelő ártalmatlanítása]

(A szelektív gyűjtő rendszerekkel rendelkező országokban használható)

Az akkumulátoron, a kézikönyvön vagy a csomagoláson szereplő jelzés arra utal, hogy hasznos élettartama végén a terméket nem szabad egyéb háztartási hulladékkal együtt kidobni. Ahol szerepel a jelzés, a Hg, Cd vagy Pb kémiai elemjelölések arra utalnak, hogy az akkumulátor az EK 2006/66.

számú irányelvben rögzített referenciaszintet meghaladó mennyiségű higanyt, kadmiumot vagy ólmot tartalmaz. Az akkumulátorok nem megfelelő kezelése esetén ezek az anyagok veszélyt jelenthetnek az egészségre vagy a környezetre.

A természeti erőforrások megóvása és az anyagok újrafelhasználásának ösztönzése érdekében kérjük, különítse el az akkumulátorokat a többi hulladéktól és vigye vissza a helyi, ingyenes akkumulátorleadó helyre.

Country Contact Centre		Web Site
AUSTRIA	0800-SAMSUNG (0800-7267864)[Only for Premium HA] 0800-366661[Only for Dealers] 0810-112233	www.samsung.com/at/support
SWITZERLAND	0800 726 78 64 (0800-SAMSUNG)	www.samsung.com/ch/support(German)www.samsung.com/ch_fr/support(French)
CZECH	800 - SAMSUNG (800-726786)	www.samsung.com/cz/support
SLOVAKIA	0800 - SAMSUNG (0800-726 786)	www.samsung.com/sk/support
CROATIA	072 726 786 www.samsung.com/hr/support
BOSNIA	055 233 999 www.samsung.com/support
MONTENEGRO	020 405 888 www.samsung.com/support
SLOVENIA	080 697 267 (brezplačna številka) www.samsung.com/si
SERBIA	011 321 6899 www.samsung.com/rs/support
BULGARIA	*3000 Цена в мрежата0800 111 31 , Безплатна телефонна линия	www.samsung.com/bg/support
ROMANIA	*8000 (apel in retea)08008-726-78-64 (08008-SAMSUNG)Apel GRATUIT	www.samsung.com/ro/support
CYPRUS 8009	4000 only from landline, toll free
GREECE	80111-SAMSUNG (80111 726 7864) onlyfrom land line ([phone] frommobile and land line	www.samsung.com/gr/support
LITHUANIA	8-800-77777	www.samsung.com/lt/support
LATVIA	8000-7267	www.samsung.com/lv/support
ESTONIA	800-7267	www.samsung.com/ee/support

A termék hulladékba helyezésének módszere (WEEE – Elektromos & elektronikus berendezések hulladékai)

(A szelektív gyűjtő rendszerekkel rendelkező országokban használható)

Ez a jelzés a terméken, tartozékain vagy dokumentációján arra utal, hogy hasznos élettartama végén a terméket és elektronikus tartozékait (pl. töltöegység, fejhallgató, USB kábel) nem szabad a háztartási hulladékkal együtt kidobni. A szabálytalan hulladékba helyezés által okozott környezet- és egészségkárosodás megelőzése érdekében ezeket a tárgyakat különítse el a többi hulladéktól, és felelősségteljesen gondoskodjon az újrahasznosításukról az anyagi erőforrások fenntartható újrafelhasználásának elősegítése érdekében.

A háztartási felhasználók a termék forgalmazójától vagy a helyi önkormányzati szervektől kérjenek tanácsot arra vonatkozóan, hová és hogyan vihetik el az elhasznált termékeket a környezetvédelmi szempontból biztonságos újrahasznosítás céljából.

Az üzleti felhasználók lépjenek kapcsolatba beszállítójukkal, és vizsgálják meg az adásvételi szerződés feltételeit. Ezt a terméket és tartozékait nem szabad az egyéb közületi hulladékkal együtt kezelni.

Manuale utente
