Tipo de produto	Skimmer de superfície para aquário de água salgada
Marca	EHEIM
Modelo	skimmarine 300
Categoria	Filtro para aquário
Volume máximo do aquário	300 L
Dimensões (A × L × P)	347 × 153 × 91 mm
Potência nominal	7 W
Tensão / Frequência	220 - 240 V / 50 Hz
Vazão	500 L/h
Comprimento do cabo	1,5 m
Faixa de temperatura do meio	4 °C a 35 °C
Profundidade máxima de imersão	1,0 m
Classe de proteção	II (dupla isolação)
Índice de proteção	IPX8 (imersão permanente)
Funções principais	Eliminação de metabólitos, skimagem, ajuste fino do fluxo de ar, conexão de ozônio (∅ 6 mm)
Fixação	Suporte magnético para montagem em vidro
Manutenção e limpeza	Esvaziamento do copo de espuma 1 a 2 vezes por semana; limpeza completa mensal
Segurança	Distância mínima de 30 cm dos marca-passos; uso obrigatório de dispositivo de proteção contra correntes de fuga (30 mA máx.)
Peças de reposição	Disponíveis (página 138 do manual)
Informações gerais	Uso interno privado; não usar seco; não modificar tecnicamente; apenas peças de reposição originais

Perguntas frequentes - skimmarine 300 EHEIM

Qual é o volume máximo do aquário para o EHEIM skimmarine 300?

O skimmer é projetado para aquários de água salgada de até 300 litros.

Como instalar o skimmer no aquário?

O dispositivo é fixado por suporte magnético. Coloque uma metade do ímã no interior na posição desejada, em seguida, aproxime a outra metade do exterior, deslizando sobre o vidro até sobreposição.

Qual é a profundidade máxima de imersão?

A profundidade máxima de imersão é de 1,0 metro.

Como ajustar o skimmer para funcionamento ideal?

Após um período de amaciamento de cerca de uma semana, ajuste o regulador de ar (posição central no início) para obter a potência de skimagem desejada. O nível da água deve estar entre as marcas 'water level max.' e 'water level min.'.

O que fazer se o skimmer não produzir espuma?

Verifique se a bomba está ligada e se a roda não está bloqueada. Limpe a bomba se necessário. Certifique-se também de que o skimmer está posicionado na altura correta e que a entrada de ar é suficiente.

Quais são os riscos elétricos a serem considerados?

O dispositivo é de classe II e IPX8. Deve ser protegido por um dispositivo de corrente de fuga (30 mA máx.). Desconecte sempre todos os aparelhos antes de qualquer intervenção. Forme um laço no cabo para evitar infiltração de água na tomada.

Como limpar o EHEIM skimmarine 300?

Esvazie o copo de espuma 1 a 2 vezes por semana. Uma vez por mês, desmonte completamente o skimmer e limpe todas as peças sob um jato de água com uma escova. Não use objetos duros ou produtos agressivos.

Posso usar um gerador de ozônio com este skimmer?

Sim, o dispositivo está preparado para conexão de ozônio. Abra o ponto de ruptura teórico na tampa e conecte um tubo de ∅ 6 mm na tubulação de conexão.

Como resolver ruído excessivo?

Um ruído forte pode ser devido a uma roda da bomba suja ou excesso de ar. Limpe a bomba e/ou reduza a entrada de ar com o regulador.

Onde encontrar peças de reposição?

As peças de reposição estão listadas na página 138 do manual. Use exclusivamente peças originais EHEIM.

MANUAL DE UTILIZADOR skimmarine 300 EHEIM

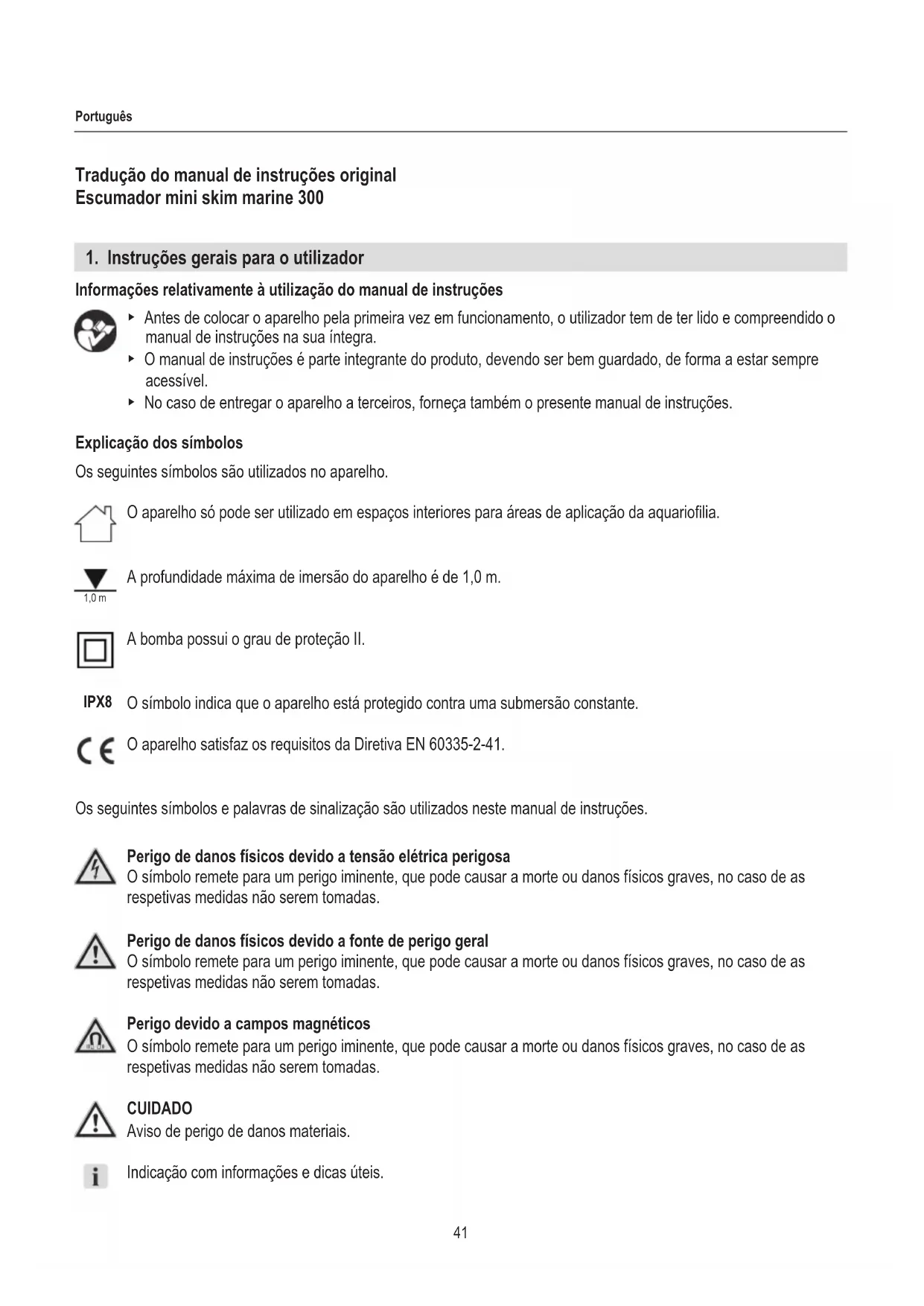

Tradução do manual de instruções original Escumador mini skim marine 300

1. Instruções gerais para o utilizador

Informações relativamente à utilização do manual de instruções

• Antes de colocar o aparelho pela primeira vez em funcionamento, o utilizador tem de ter lido e compreendido o manual de instruções na sua íntegra.
• O manual de instruções é parte integrante do produto, devendo ser bem guardado, de forma a estar sempre acessível.
• No caso de entregar o aparelho a terceiros, forneça também o presente manual de instruções.

Explicação dos símbolos

Os seguintes símbolos são utilizados no aparelho.

O aparelho só pode ser utilizado em espaços interiores para áreas de aplicação da aquariofilia.

A profundidade máxima de imersão do aparelho é de 1,0 m.

A bomba possui o grau de proteção II.

IPX8 O símbolo indica que o aparelho está protegido contra uma submersão constante.

O aparelho satisfaz os requisitos da Diretiva EN 60335-2-41.

Os seguintes símbolos e palavras de sinalização são utilizados neste manual de instruções.

Perigo de danos físicos devido a tensão elétrica perigosa

O símbolo remete para um perigo iminente, que pode causar a morte ou danos físicos graves, no caso de as respetivas medidas não serem tomadas.

Perigo de danos físicos devido a fonte de perigo geral

O símbolo remete para um perigo iminente, que pode causar a morte ou danos físicos graves, no caso de as respetivas medidas não serem tomadas.

Perigo devido a campos magnéticos

O símbolo remete para um perigo iminente, que pode causar a morte ou danos físicos graves, no caso de as respetivas medidas não serem tomadas.

CUIDADO

Aviso de perigo de danos materiais.

Indicação com informações e dicas úteis.

☒A Referência a uma figura, neste caso, à Figura A

É solicitado a tomar uma medida.

2. Âmbito de aplicação

O aparelho e todas as peças incluídas no volume de fornecimento destinam-se ao uso privado, podendo exclusivamente ser utilizados da seguinte forma:

• Para a remoção de produtos metabólicos em aquários de água salgada com uma capacidade de até aproximadamente 300 l
• Em espaços interiores
• Em conformidade com os dados técnicos

O aparelho tem as seguintes restrições:

- Não utilizar para fins comerciais ou industriais

· Nunca operar sem caudal de água

3. Instruções de segurança

Uma utilização incorreta do aparelho ou uma utilização não de acordo com a sua finalidade, ou o incumprimento das instruções de segurança, pode resultar em perigos para as pessoas e bens materiais.

Para a sua segurança

- Mantenha a embalagem do aparelho afastada de crianças, visto que pode representar um perigo (perigo de asfixia!).

- Este aparelho pode ser utilizado por crianças com mais de 8 anos de idade, e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas, ou com insuficiente experiência e/ou conhecimentos, desde que estejam a ser supervisionadas ou tenham sido instruídas acerca da utilização segura do mesmo e entendam os perigos associados. As crianças não podem brincar com o aparelho. As crianças não podem limpar nem fazer a manutenção de utilizador ao aparelho, a não ser que estejam a ser supervisionadas.

- Antes de qualquer utilização, efetue uma inspeção visual e certifique-se de que o aparelho, em particular o cabo de rede e a ficha, não apresenta danos.

- Nunca utilize o aparelho com um cabo de rede danificado.

- Quaisquer reparações só podem ser realizadas pelo serviço de assistência técnica da EHEIM.

- O aparelho não pode funcionar a seco. Só é permitida uma utilização para líquidos com uma temperatura de +4°C até, no máximo, +35°C.

• Não transporte o aparelho pelo cabo de rede. Para desligar o aparelho da rede elétrica, puxe sempre a ficha e nunca o cabo ou o aparelho.
• Proteja o cabo de rede de elevadas temperaturas, óleo e arestas afiadas.
• Execute apenas os trabalhos descritos no presente manual.
• Nunca efetue alterações técnicas no aparelho.
• Utilize exclusivamente peças de substituição e acessórios originais para o aparelho.

O aparelho está equipado com ímanes, com campos magnéticos fortes, os quais podem influenciar estimuladores cardíacos (pacemaker) ou desfibriladores implantados (ICD). Mantenha uma distância mínima de 30 cm entre o implante e o íman.

A bomba tem de estar protegida através de um dispositivo diferencial residual com uma corrente diferencial residual nominal de, no máximo, 30 mA. No caso de questões e problemas, entre em contacto com um eletricista.
- Desligue imediatamente todos os aparelho no aquário da rede elétrica em caso de fuga de água ou quando o dispositivo diferencial residual dispara.
- Desligue sempre todos os aparelhos no aquário da rede elétrica quando não estão a ser utilizados, antes de montar ou desmontar componentes e antes de quaisquer trabalhos de manutenção e limpeza.
- Proteja a tomada e a ficha de rede contra humidade.

Para evitar que os pingos de água, que se encontram eventualmente no cabo, possam escorrer e entrar na tomada, recomendamos deixar o cabo de rede um pouco solto, em forma de laço (laço de gotejamento).

• Os dados elétricos da bomba têm de estar em conformidade com os dados da rede elétrica. Estes dados podem ser consultados na placa de características, na embalagem ou no presente manual.
• O cabo de ligação à rede da bomba não pode ser substituído. Em caso de danificação do cabo, a bomba deve ser considerada sucata.

4. Colocação em funcionamento

Montagem no aquário (☒A)

Atenção, ímanes fortes! Perigo de esmagamento.

▶ Separe os ímanes, rodando-os para lados opostos.
- Pouse os ímanes separadamente, com uma distância de 30 cm entre eles.

1. Remova todas as proteções de transporte (por exemplo, fitas adesivas, material de enchimento, etc.), sobretudo também no interior do escumador.
2. A partir do interior, segure com uma mão o escumador na posição pretendida no aquário.
3. Com a outra mão, coloque a metade do íman com o logótipo ② a partir do exterior cuidadosamente no vidro, com distância em relação ao escumador. Tenha cuidado para que o íman não colida contra o vidro!
4. Deslize a metade do íman no vidro em direção do escumador, até ambas as metades dos ímanes ①/② ficarem sobrepostas.

Colocação do cabo de rede (☒B)

1. Passe o cabo de rede pela pequena abertura lateral e depois entre os apoios para a passagem do cabo ③

A passagem correta do cabo está identificada através de uma linha.

5. Operação

Posição inicial

1. Ajuste a posição do escumador de modo que o nível de água do seu aquário se encontre no centro entre water level max. e water level min. ④ no escumador (☒C).
2. Coloque o regulador de ajuste do ar na posição central (☒D).

Após a primeira colocação em funcionamento, o escumador tem de funcionar durante algum tempo até atingir o seu estado otimizado. Isto pode demorar até cerca de 1 semana. Por norma, o escumador começa a produzir espuma já dentro dos primeiros 2 dias. Durante este período de tempo, pode acontecer que ar residual saia pela saída. Isto não é motivo de preocupação. Após o tempo de inicialização, deixa de sair ar residual.

Ligar a bomba

1. Ligue a ficha de rede à tomada de rede. Atenção: a bomba arranca imediatamente!

Desligar a bomba

1. Desligue a ficha de rede da tomada de rede.

Ajuste fino (☒D)

Para uma potência otimizada de escumação, deve proceder a um ajuste fino após a fase de inicialização. Ajuste a potência de escumação conforme necessário através do regulador de ajuste do ar (☒C).

Ligação de ozono (☒E)

1. Retire a tampa e abra o ponto de quebra predefinido ⑥ para a passagem do tubo flexível.
2. Remova a manga de proteção.
3. Ligue o tubo flexível (∅ 6 mm) para a alimentação de ozono na tubuladura de ligação ⑦.

6. Manutenção

Atenção! Choque elétrico!

▶ Desligue a ficha de rede antes de quaisquer trabalhos de manutenção.

Cuidado! Danos materiais.

As secções que se seguem descrevem os trabalhos de manutenção necessários para um funcionamento otimizado e sem avarias. Uma manutenção regular prolonga a vida útil e assegura o funcionamento do aparelho durante um longo período de tempo.

Trabalhos de manutenção semanais

1. Conforme necessário, esvazie 1-2 vezes por semana o recipiente da espuma.
2. Verifique o aparelho quanto a infestação de algas e acumulações de sujidade.

No caso de infestação de algas e acumulações de sujidade, proceda da seguinte forma:

1. Desligue a ficha de rede da bomba.
2. Segure o escumador com uma mão.
3. Com a outra mão, afaste a metade do íman com o logótipo do escumador, deslizando sobre o vidro.
4. Retire o escumador.
5. Limpe as aberturas de entrada e de saída da caixa e da placa de impacto por baixo de um jato de água e com a ajuda de uma escova.

Trabalhos de manutenção mensais

Consoante o grau de sujidade, recomendamos que desmonte o aparelho totalmente todos os meses e que o limpe. Para tal, proceda da seguinte forma:

Desmontagem e limpeza do aparelho

1. Desligue a ficha de rede da bomba antes de quaisquer trabalhos de manutenção.
2. Segure o escumador com uma mão.
3. Com a outra mão, afaste a metade do iman com o logótipo do escumador, deslizando sobre o vidro.
4. Retire o escumador.
5. Retire o recipiente de espuma⑧ da caixa⑨ (☒F).
6. Pressione as saliências de engate para dentro e retire a placa de impacto⑩ da caixa, puxando-a para baixo (☒G).
7. Puxe as partes laterais da cobertura ⑬ ligeiramente para fora e abra a cobertura para a frente (☒H).
8. Retire o tubo flexível de silicone ⑫ da peça angular ⑪.
9. Retire a cobertura da abertura na caixa.
10. Retire a bomba ⑭ da caixa, puxando-a para cima (☒I).
11. Limpe todos os componentes com uma escova sob um jato de água.

Desmontagem e limpeza da bomba (☒J)

1. Pressione simultaneamente as duas saliências de engate laterais da tampa da bomba para dentro e retire a tampa da bomba ⑯ da caixa da bomba ⑮.
2. Retire o rotor da bomba⑰ com as buchas do eixo ⑲ para fora da caixa da bomba.
3. Retire o eixo ⑱ do rotor da bomba.
4. Limpe todos os componentes com uma escova sob um jato de água.

Montagem

1. Volte a montar a bomba pela ordem inversa.
2. Volte a montar o aparelho pela ordem inversa.

7. Eliminação de avarias

Atenção! Choque elétrico!

- Desligue a ficha de rede antes de eliminar quaisquer avarias.

Avaria Possível causa Resolução

A bomba não arranca	Falta de tensão de rede	► Verifique a tensão de rede► Verifique o cabo de alimentação
Sem bolhas de ar, a bomba não bombeia	A ficha de rede não está inserida	► Ligue a ficha de rede à tomada de rede
	O rotor da bomba está bloqueado ► Limpe a bomba
Ar residual na saída Pode ocorrer após a mudança de água ou limpeza		► Termina automaticamente após aproximadamente 1 dia
Espuma seca, potência de escumação insatisfatória	Escumador suspenso numa posição demasiado baixa	► Posicione o escumador numa posição mais elevada
	Escumador suspenso numa posição demasiado elevada	► Posicione o escumador numa posição mais baixa
	Quantidade de ar insuficiente	► Aumente a entrada de ar através do regulador de ajuste do ar
	Aberturas de entrada e de saída sujas	► Limpe as aberturas de entrada e de saída da caixa e da placa de impacto
	O rotor da bomba está sujo ► Limpe a bomba
Espuma húmida, escumação excessiva	Escumador suspenso numa posição demasiado baixa	► Posicione o escumador numa posição mais elevada
	Quantidade de ar excessiva	► Reduza a entrada de ar através do regulador de ajuste do ar
Ruído excessivo	O rotor da bomba está sujo	► Limpe a bomba
	Quantidade de ar excessiva	► Reduza a entrada de ar através do regulador de ajuste do ar

No caso de outras avarias, entre em contacto com a assistência técnica da EHEIM.

8. Colocação fora de serviço

Armazenamento

1. Retire o aparelho do aquário.
2. Limpe o aparelho.
3. Armazene o aparelho num local protegido contra geadas.

Eliminação

Na eliminação do aparelho, respeite as respetivas disposições legais aplicáveis.

Informações sobre a eliminação de equipamentos elétricos e eletrónicos na Comunidade Europeia:

No território da Comunidade Europeia, a eliminação de equipamentos elétricos é controlada através de regulamentos nacionais, que se baseiam no Diretiva da União Europeia 2012/19/UE relativamente a resíduos de equipamentos elétricos e eletrónicos (REEE). Consequentemente, o aparelho não pode ser recolhido como resíduos domésticos ou urbanos. O aparelho pode ser entregue gratuitamente em centros de recolha ou de reciclagem municipais. A embalagem do produto é reciclável. Elimine a mesma de forma ecológica num ponto de reciclagem.

9. Dados técnicos

Potência nominal 7 W
Débito 500 l/h
Dimensões (A × L × P) 347 × 153 × 91 mm
Comprimento do cabo 1,5 m
Temperatura do fluido 4°C – 35°C
Tensão de rede/frequência 220 - 240 V / 50 Hz

Consulte os dados técnicos para outras variantes de país na placa de características.

10. Peças de substituição
