Tuotetyyppi	Pintaskimmeri merivesiakvaarioon
Merkki	EHEIM
Malli	skimmarine 300
Kategoria	Akvaariosuodatin
Akvaarion maksimitilavuus	300 L
Mitat (K × L × S)	347 × 153 × 91 mm
Nimellisteho	7 W
Jännite / Taajuus	220 - 240 V / 50 Hz
Virtaus	500 L/h
Johdon pituus	1,5 m
Käyttölämpötila	4 °C - 35 °C
Suurin upotussyvyys	1,0 m
Suojausluokka	II (kaksoiseristys)
IP-luokitus	IPX8 (pysyvä upotus)
Päätoiminnot	Aineenvaihduntatuotteiden poisto, skummaaminen, ilmavirran hienosäätö, otsoniliitäntä (∅ 6 mm)
Kiinnitys	Magneettituki lasikiinnitykseen
Huolto ja puhdistus	Vaahtokupin tyhjennys 1–2 kertaa viikossa; täydellinen puhdistus kuukausittain
Turvallisuus	Vähimmäisetäisyys 30 cm sydämentahdistimista; vuotosuojalaitteen (max 30 mA) pakollinen käyttö
Varaosat	Saatavilla (ohjeen sivu 138)
Yleistä	Yksityinen sisäkäyttö; älä käytä kuivana; älä muuntele teknisesti; vain alkuperäiset varaosat

Usein kysytyt kysymykset - skimmarine 300 EHEIM

Mikä on EHEIM skimmarine 300 -skimmerin akvaarion maksimitilavuus?

Skimmeri on suunniteltu merivesiakvaarioille aina 300 litraan asti.

Miten skimmeri asennetaan akvaarioon?

Laite kiinnitetään magneettituella. Aseta toinen magneetin puolisko haluttuun paikkaan sisäpuolelle, tuo sitten toinen puolisko ulkopuolelta ja liu'uta sitä lasilla, kunnes se osuu kohdakkain.

Mikä on suurin upotussyvyys?

Suurin upotussyvyys on 1,0 metri.

Miten skimmeri säädetään optimaalista toimintaa varten?

Noin viikon sisäänajojakson jälkeen säädä ilmansäädin (keskiasento alussa) halutun skummaustehon saavuttamiseksi. Vedenpinnan tulee olla 'water level max.' ja 'water level min.' -merkkien välissä.

Mitä tehdä, jos skimmeri ei tuota vaahtoa?

Tarkista, että pumppu saa virtaa ja että juoksupyörä ei ole jumissa. Puhdista pumppu tarvittaessa. Varmista myös, että skimmeri on oikealla korkeudella ja että ilmanotto on riittävä.

Mitä sähköriskejä on otettava huomioon?

Laite on luokkaa II ja IPX8. Se on suojattava vuotosuojalaitteella (max 30 mA). Irrota aina kaikki laitteet pistorasiasta ennen toimenpiteitä. Tee johtoon lenkki veden pääsyn estämiseksi pistorasiaan.

Miten EHEIM skimmarine 300 puhdistetaan?

Tyhjennä vaahtokuppi 1–2 kertaa viikossa. Kerran kuukaudessa pura skimmeri kokonaan ja puhdista kaikki osat vesivirralla ja harjalla. Älä käytä kovia esineitä tai voimakkaita puhdistusaineita.

Voinko käyttää otsonigeneraattoria tämän skimmerin kanssa?

Kyllä, laite on suunniteltu otsoniliitäntää varten. Avaa teoreettinen katkaisukohta kannessa ja liitä ∅ 6 mm -letku liitäntäputkeen.

Miten ratkaista liiallinen melu?

Merkittävä melu voi johtua likaisesta pumpun juoksupyörästä tai liiallisesta ilmasta. Puhdista pumppu ja/tai vähennä ilmanottoa säätimen avulla.

Mistä löydän varaosia?

Varaosat on lueteltu ohjeen sivulla 138. Käytä ainoastaan alkuperäisiä EHEIM-varaosia.

KÄYTTÖOHJE skimmarine 300 EHEIM

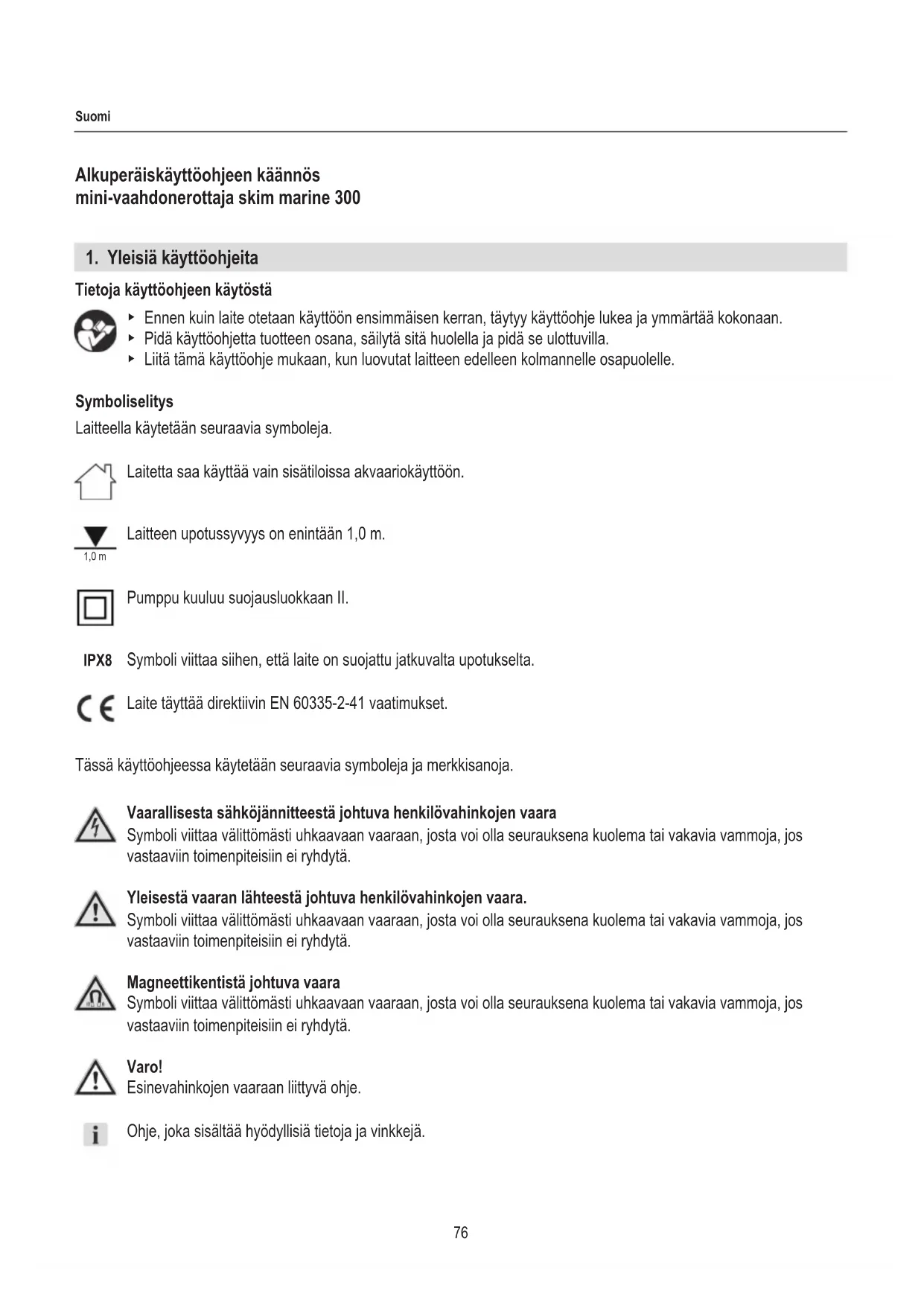

Alkuperäiskäyttöohjeen käännös mini-vaahdonerottaja skim marine 300

1. Yleisiä käyttöohjeita

Tietoja käyttöohjeen käytöstä

• Ennen kuin laite otetaan käyttöön ensimmäisen kerran, täytyy käyttöohje lukea ja ymmärtää kokonaan.
• Pidä käyttöohjetta tuotteen osana, säilytä sitä huolella ja pidä se ulottuvilla.
• Liitä tämä käyttöohje mukaan, kun luovutat laitteen edelleen kolmannelle osapuolelle.

Symboliselitys

Laitteella käytetään seuraavia symboleja.

Laitetta saa käyttää vain sisätiloissa akvaariokäyttöön.

Laitteen upotussyvyys on enintään 1,0 m.

Pumppu kuuluu suojausluokkaan II.

IPX8 Symboli viittaa siihen, että laite on suojattu jatkuvalta upotukselta.

Laite täyttää direktiivin EN 60335-2-41 vaatimukset.

Tässä käyttöohjeessa käytetään seuraavia symboleja ja merkkisanoja.

Vaarallisesta sähköjännitteestä johtuva henkilövahinkojen vaara

Symboli viittaa välittömästi uhkaavaan vaaraan, josta voi olla seurauksena kuolema tai vakavia vammoja, jos vastaaviin toimenpiteisiin ei ryhdytä.

Yleisestä vaaran lähteestä johtuva henkilövahinkojen vaara.

Symboli viittaa välittömästi uhkaavaan vaaraan, josta voi olla seurauksena kuolema tai vakavia vammoja, jos vastaaviin toimenpiteisiin ei ryhdytä.

Magneettikentistä johtuva vaara

Symboli viittaa välittömästi uhkaavaan vaaraan, josta voi olla seurauksena kuolema tai vakavia vammoja, jos vastaaviin toimenpiteisiin ei ryhdytä.

Varo!

Esinevahinkojen vaaraan liittyvä ohje.

Ohje, joka sisältää hyödyllisiä tietoja ja vinkkejä.

☒A Viittaus kuvaan, tässä viittaus kuvaan A

▶ Sinua pyydetään toimimaan.

2. Käyttöalue

Laite ja kaikki toimituslaajuuteen sisältyvät osat on tarkoitettu käyttöön yksityisalueella ja sitä saa käyttää vain:

• aineenvaihduntatuotteiden poistamiseen enintään n. 300 l merivesiakvaarioissa
• sisätiloissa
• noudattamalla teknisiä tietoja

Laitteeseen pätevät seuraavat rajoitukset:

• älä käytä kaupallisiin tai teollisiin tarkoituksiin
• älä milloinkaan toimi ilman veden läpivirtausta

3. Turvallisuusohjeet

Tästä laitteesta voi tulla vaaroja henkilöille ja esinearvoille, jos laitetta käytetään asiaankuulumattomasti, tai ei käytetä käyttötarkoitusta vastaten, tai jos turvallisuusohjeita ei huomioida.

Turvallisuuttasi varten

• Laitteen pakkausta ei saa antaa lasten käsiin, koska siitä voi aiheutua vaaroja (tukehtumisvaara!).
• Tätä laitetta voivat käyttää vähintään 8 vuoden ikäiset lapset sekä henkilöt, joilla on vähentyneitä fyysisiä, aistimuksellisia tai henkisiä kykyjä tai puute kokemuksesta ja/tai tietämyksestä, jos heitä valvotaan tai on koulutettu laitteen turvallisen käyttöön ja he ovat ymmärtäneet siitä koituvat vaarat. Lapset eivät saa leikkiä laitteen kanssa. Lapset eivät saa suorittaa puhdistusta eikä käyttäjähuoltoa, vaikka heitä valvottaisiin.
• Suorita ennen käyttöä silmämääräinen tarkistus varmistaaksesi, että laite, erityisesti verkkokaapeli ja pistoke, ovat vahingoittumattomia.
• Älä milloinkaan käytä laitetta vahingoittuneen verkkokaapelin kanssa.

- Korjauksia saa suorittaa vain EHEIM-huoltopiste.

• Laite ei saa käydä kuivana. Saa käyttää vain nesteitä, joiden lämpötila on +4 °C - maks. +35 °C.
• Älä kanna laitetta verkkokaapelista. Virtaverkosta erottamiseksi vedä aina pistokkeesta, ei kaapelista tai laitteesta.

• Suojaa verkkokaapelia kuumuudelta, öljyltä ja teräviltä reunoilta.

• Suorita vain töitä, jotka on kuvattu tässä käyttöohjeessa.

• Älä milloinkaan tee laitteeseen teknisiä muutoksia.
• Käytä laitteeseen vain alkuperäisvaraosia ja -varusteita.

Laitteessa on magneetti, jossa on voimakkaita magneettikenttiä, jotka voivat vaikuttaa sydämentahdistimiin tai implantoituihin defibrillaattoreihin (ICD). Pidä vähintään 30 cm etäisyys implantain ja magneetin välillä.

• Pumpun täytyy olla varmistettu vikavirtasuojalaitteistolla, jossa on enintään 30 mA mitoitusvikavirta. Kysymyksissä ja ongelmissa käänny sähköalan ammat-tilaisen puoleen.
• Erota heti kaikki akvaarioissa olevat osat sähköverkosta vesivuodon yhteydessä, tai jos vikavirtasuojalaitteisto on lauennut.
• Erota aina kaikki akvaarioissa olevat osat sähköverkosta, jos et käytä niitä ennen kuin asennat tai irrotat osia ja ennen puhdistus- ja huoltotöitä.

- Suojaa pistorasia ja verkkopistoke kosteudelta.

On suositeltavaa muodostaa verkkokaapelin kanssa tippasilmukka, joka estää kaapelia pitkin mahdollisesti tulevan veden pääsyn pistorasiaan.

- Pumpun sähkötietojen täytyy täsmätä verkkovirran tietojen kanssa. Löydät nämä tiedot tyyppikilvestä, pakkauksesta tai tästä ohjeesta.

- Pumpun verkkoliitäntäjohtoa ei voida vaihtaa. Johdon vaurioituessa pumppu on romutettava.

4. Käyttöönotto

Asentaminen akvaarioon (☒A)

Varo voimakkaita magneetteja! Puristumisvaara.

▶ Erota magneetit kääntämällä niitä vastakkaisiin suuntiin.
▶ Säilytä magneetteja 30 cm etäisyydellä erillään toisistaan.

1. Poista kaikki kuljetusvarmistukset (esim. teipit, täyttöaine jne.), ennen kaikkea myös vaahdonerottajan sisältä.
2. Pysäytä vaahdonerottaja kädellä sisältä haluttuun paikkaan akvaariossa.
3. Aseta toisella kädellä magneetinpuolisko, jossa on logo ② varovasti lasiruudun ulkopuolelle erilleen vaahdone- rottajasta. Huolehdi siitä, että magneetti ei iske lasiruutua vastaan!
4. Työnnä magneetinpuoliskoa lasissa vaahdonerottajan suuntaan, kunnes molemmat magneetinpuoliskot①② ovat päällekkäin.

Verkkokaapelin sijoittaminen (☒B)

1. Vie verkkokaapeli ulos pienestä sivuaukosta ja vie se tukien välissä kaapelinohjauksen③ läpi.

Oikea kaapeliohjaus on esitetty viivalla.

5. Käyttö

Käynnistyspaikka

1. Aseta vaahdonerottajan sijainti niin, että akvaarion vesitaso sijaitsee keskellä merkintöjen water level max. ja water level min. ④ välissä vaahdonerottajassa (☒C).
2. Aseta ilmanasetussäädin keskiasentoon (☒D).

Ensimmäisen käyttöönoton jälkeen vaahdonerottaja täytyy "ajaa sisään". Tämä voi kestää n. 1 viikon. Yleensä vaahdonerottaja alkaa tuottaa vaahtoa jo ensimmäisen 2 päivän aikana. Tänä aikana voi tapahtua niin, että jäännösilmaa virtaa ulos ulostulosta. Tämä ei ole huolestuttavaa. Sisäänajoajan jälkeen yhtään jäännösilmaa ei enää virtaa ulos.

Pumpun päälle kytkeminen

1. Laita verkkopistoke pistorasiaan. Huomio: Pumppu käynnistyy heti!

Pumpun kytkeminen pois päältä

1. Vedä verkkopistoke irti pistorasiasta.

Hienosäätö (☒D)

Optimaalista vaahdonerotustehoa varten sisäänajovaiheen jälkeen pitää suorittaa laitteen hienosäätö. Aseta vaahdonerotusteho vaatimustesi mukaiseksi ilmanasetussäätimellä (☒C).

Otsoniliitäntä (☒E)

1. Ota kansi pois ja avaa murtopaikka⑥ letkun läpivientiä varten.
2. Poista suojahylsy.
3. Pistä letku ( ^a 6 mm) otsonisyöttöä varten liitäntäistukkaan ⑦.

6. Huolto

Huomio! Sähköisku!

▶ Vedä verkkopistoke irti ennen kaikkia huoltotöitä.

Varo! Aineellinen vahinko

- Älä käytä puhdistukseen mitään kovia esineitä tai syövyttäviä puhdistusaineita.

Jäljempänä olevissa kappaleissa kuvataan huoltotöitä, jotka ovat välttämättömiä optimaalista ja häiriötöntä käyttöä varten. Säännöllinen huolto pidentää kestoikää ja varmistaa laitteen toiminnan pitkällä aikavälillä.

Viikottaiset huoltotyöt

1. Tyhjennä vaahtoastia tarpeen mukaan 1 tai 2 kertaa viikossa.
2. Tarkista laite levän ja lian kertymisen varalta.

Levän ja lian kertyessä menettele seuraavasti:

1. Vedä pumpun verkkopistoke irti.
2. Pidä kädellä kiinni vaahdonerottajasta.
3. Työnnä toisella kädellä logolla varustetut magneetinpuoliskot lasilevyllä pois vaahdonerottajasta.
4. Poista vaahdonerottaja.
5. Puhdista altaan sisäänmeno- ja ulosmenoaukot sekä väliseinä harjalla vesisuihkun alla.

Kuukausittaiset huoltotyöt

Suosittelemme likaantumisasteesta riippuen laitteen täydellistä purkamista ja puhdistamista. Menettele sitä varten seuraavasti:

Laitteen purkaminen ja puhdistaminen

1. Vedä ennen huoltotöitä pumpun verkkopistoke irti.
2. Pidä kädellä kiinni vaahdonerottajasta.
3. Työnnä toisella kädellä logolla varustetut magneetinpuoliskot lasilevyllä pois vaahdonerottajasta.
4. Poista vaahdonerottaja.
5. Ota vaahtoastia⑧ pois altaasta⑨ (☒F).
6. Paina lukitusolakkeita sisäänpäin ja vedä väliseinä ⑩ alaspäin altaasta (☒G).
7. Vedä kannen sivuosat⑬ kevyesti ylöspäin ja käännä kantta eteenpäin (☒H).
8. Vedä silikoniletku ⑫ pois kulmakappaleesta ⑪.
9. Ota kansi ulos altaassa olevasta aukosta.
10. Vedä pumppua ⑭ ylöspäin altaasta (☒I).
11. Puhdista kaikki komponentit harjalla vesisuihkun alla.

Pumpun purkaminen ja puhdistaminen (☒J)

1. Paina samanaikaisesti pumpun kannen molempia sivuttaisia lukitusolakkeita sisäänpäin ja vedä pumpun kansi ⑯ pois pumpun kotelosta ⑮ .
2. Vedä pumpun siipipyörä⑰ sekä akseliputki ⑲ ulos pumpun kotelosta.
3. Vedä akseli ⑱ ulos pumpun siipipyörästä.
4. Puhdista kaikki komponentit harjalla vesisuihkun alla.

Kokoonpano

1. Asenna pumppu takaisin päinvastaisessa järjestyksessä.
2. Asenna laite takaisin päinvastaisessa järjestyksessä.

7. Häiriöiden poistaminen

Huomio! Sähköisku!

▶ Vedä verkkopistoke irti ennen häiriöiden poistamista.

Häiriö Mahdollinen syy Korjaus

Pumppu ei käynnisty	Verkkojännite puuttuu	▸ Tarkistaverkkojännite▸ Tarkista syöttöjohto
Ei ilmakuplia, pumppu ei syötä Verkkopistoketta ei ole laitettusisään		▸ Pistä verkkopistoke verkkopisto-rasiaan
		Pumpun siipipyörä on juuttunut ▶ Puhdista pumppu
Jäännösilmaa lähdössä Voi esiintyä veden vaihtamisen tai puhdistuksen jälkeen		▸ Loppuu automaattisesti n. 1 päivänkuluttua
		Sijoita vaahdonerottaja korkeammalle
Kuiva vaahto, puutteellinen vaah-donerotusteho	Vaahdonerottaja riippuu liian syvällä	▸ Sijoita vaahdonerottaja syvemmälle
	Vaahdonerottaja riippuu liian korkealla	▸ Sijoita vaahdonerottaja syvemmälle
	Liian vähäinen ilmamäärä ▶ Nosta ilman sisääntuloa ilmanasetussäätimellä
	Sisäänmeno- ja ulosmenoaukot likaan-tuneet	▸ Puhdista laitteen ja väliseinän sisäänmeno- ja ulosmenoaukot
	Pumpun siipipyörä on likaantunut ▶ Puhdista pumppu
Kosteampi vaahto, vaahdonerotusliian voimakasta	Vaahdonerottaja riippuu liian syvällä	▸ Sijoita vaahdonerottaja korkeammalle
	Liian korkea ilmamäärä ▶ Vähennä ilman sisääntuloa ilmanasetussäätimellä
Paljon melua	Pumpun siipipyörä on likaantunut	▸ Puhdista pumppu
	Liian suuri ilmamäärä	▸ Vähennä ilman sisääntuloa ilmanasetussäätimellä

Muissa häiriöissä käänny EHEIM-huollon puoleen.

8. Käytöstä poistaminen

Säilytys

1. Ota laite pois akvaariosta.
2. Puhdista laite
3. Säilytä laitetta jäätymiseltä suojatussa paikassa.

Hävittäminen

Huomioi laitteen hävittämisen yhteydessä lakisääteiset vaatimukset.

Tietoa sähkö- ja elektroniikkalaitteiden hävittämisestä Euroopan yhteisön alueella:

Euroopan yhteisön sisällä sähkökäyttöisten laitteiden hävittämistä säädellään kansallisilla säädöksillä, jotka perustuvat EU-direktiiviin 2012/19/EU käytetyistä elektroniikkalaitteista (WEEE) . Sen mukaisesti laitetta ei enää saa hävittää kunnallisen tai kotitalousjätteen mukana. Laite otetaan ilmaiseksi vastaan kunnallisissa keräyspisteissä ja kierrätyskeskuksissa. Tuotepakkaus on tehty kierrätyskelpoisista materiaaleista. Hävitä se ympäristöystävällisesti ja toimita uudelleenkäyttöön.

1. Tekniset tiedot

Nimellisteho 7 W
Syöttömäärä 500 l/h
Mitat (K×L×S)	347 × 153 × 91 mm
Kaapelin pituus 1,5 m
Aineen lämpötila 4°C - 35°C
Verkkojännite/taajuus 220 - 240 V / 50 Hz

Ota tyyppikilvestä tekniset tiedot muita maaversioita varten.

10. Varaosat

Katso sivu 138.
