Merkki	EHEIM
Malli	eXperience 150 (viite 2422/2424)
Tuotetyyppi	Ulkoinen akvaariosuodatin
Käyttö	Akvaarioharrastus, makea vesi ja merivesi, sisäkäyttö
Toimituksen sisältö	Moottoriosa, säiliö, valkoinen suodatinvanu, sininen suodatinvaahto, suodatinkorit, liitäntä sulkuventtiileillä, imuputki, esisuodatin, kulmaosa, poistoputki, imukupit, letkut, vaseliini
Suodatinmateriaalit	Valkoinen suodatinvanu (kertakäyttöinen), sininen suodatinvaahto (uudelleenkäytettävä 2-3 kertaa), biologinen SUBSTRAT
Suodatinkorien lukumäärä	2 (pinottavia)
Asennuskorkeus max.	180 cm vedenpinnan ja suodattimen pohjan välillä
Käyttöasento	Pystyasento pakollinen
Liitännät	Letkut Ø 12 mm (alkuperäiset EHEIM suositeltavat)
Sulkuventtiilit	Integroitu liitäntään (ON/OFF)
Säiliön sulkeminen	4 sulkukiinnikettä
Tiiviste	Kumitiiviste (voitele vaseliinilla)
Kotelon materiaali	Muovi (ei määritelty)
Sähkönsyöttö	230 V / 50 Hz (arvio)
Kulutus	Ei määritelty
Paino	Ei määritelty
Mitat (P x L x K)	Ei määritelty
Suodatinmateriaalien puhdistus	Huuhtele juoksevalla vedellä; vanu vaihdettava jokaisessa puhdistuksessa
Pumpun huolto	Irrota juoksupyörä, puhdista EHEIM-harjalla viite 4009580; huuhtele akseli varovasti
Turvallisuus	Irrota verkosta ennen huoltoa; älä käytä, jos johto on vaurioitunut; pidä poissa lasten ulottuvilta; magneettikentät (sydämentahdistimet)
Varaosat saatavilla	Suodatinvanu (viite 2616225), suodatinvaahto (viite 2616220), puhdistusharja (viite 4009580) jne.
Takuu	Ei määritelty

Usein kysytyt kysymykset - eXperience 150 EHEIM

Kuinka asentaa EHEIM eXperience 150 -suodatin?

Sijoita suodatin kaappiin noudattaen enintään 180 cm korkeutta vedenpinnan ja suodattimen pohjan välillä. Liitä letkut imuputkeen ja poistoputkeen. Avaa sulkuventtiilit (ON-asento). Täytä suodatin erottamalla poistoletku poistoputkesta vesikierron aikaansaamiseksi, kytke sitten takaisin. Kytke suodatin verkkovirtaan.

Kuinka puhdistaa suodatinmateriaalit?

Poista valkoinen vanu ja suodatinkorit säiliöstä. Huuhtele vanu ja vaahto huolellisesti juoksevalla vedellä, kunnes vesi on kirkasta. Valkoinen vanu on kertakäyttöinen (vaihda uuteen viite 2616225). Sinistä vaahtoa voidaan käyttää uudelleen 2-3 kertaa. SUBSTRATia varten sekoita noin 1/3 vanhaa materiaalia uuteen bakteeriviljelmien edistämiseksi.

Mikä on suodattimen enimmäisasennuskorkeus?

Akvaarion vedenpinnan ja suodattimen pohjan välinen etäisyys ei saa ylittää 180 cm optimaalisen toiminnan varmistamiseksi.

Mitä tehdä, jos suodatin ei käynnisty huollon jälkeen?

Tarkista, että sulkuventtiilit ovat ON-asennossa (auki). Varmista, että suodatin on täytetty oikein: erota poistoletku poistoputkesta veden virtauksen sallimiseksi, kytke sitten takaisin. Tarkista, että kaikki tiivisteet ovat paikoillaan ja moottoriosa on kunnolla kiinni. Jos ongelma jatkuu, tarkista sähkönsyöttö.

Kuinka vaihtaa suodatinvanu?

Kun olet irrottanut suodattimen verkosta ja sulkenut sulkuventtiilit, avaa kiinnikkeet ja irrota moottoriosa. Poista käytetty vanu (valkoinen), joka sijaitsee viimeisen korin päällä. Vaihda se uuteen (viite 2616225) varmistaen, ettei se ole korien kahvojen alla. Sulje suodatin ja täytä se.

Voinko käyttää EHEIM eXperience 150 -suodatinta merivedessä?

Kyllä, suodatin on suunniteltu makealle vedelle ja merivedelle. Materiaalit kestävät suolavettä. Noudata samoja huolto-ohjeita.

Kuinka huoltaa suodattimen pumppu?

Irrota suodatin verkosta ja sulje venttiilit. Poista moottoriosa. Avaa pumpun lukitusrengasta kääntämällä sitä vasemmalle, poista sitten kansi, juoksupyörä ja akseli. Puhdista osat EHEIM-harjalla viite 4009580. Huuhtele akseli varovasti (herkkä). Kokoa päinvastaisessa järjestyksessä ja lukitse kääntämällä oikealle.

Minkälaisia suodatinmateriaaleja toimitetaan suodattimen mukana?

Suodatin toimitetaan valkoisen suodatinvanun (mekaaninen suodatus), sinisen suodatinvaahdon (biologinen/mekaaninen suodatus) ja suodatinmateriaalikorien kanssa, kuten SUBSTRAT (myydään erikseen). Vanu on kertakäyttöinen, vaahto uudelleenkäytettävä 2-3 kertaa.

Kuinka täyttää suodatin täydellisen puhdistuksen jälkeen?

Kun olet koonnut suodattimen, avaa sulkuventtiilit (ON-asento). Erota poistoletku poistoputkesta, jotta vesi pääsee virtaamaan painovoiman avulla. Odota, että säiliö täyttyy, kytke letku takaisin. Kytke suodatin verkkovirtaan. Tarkista kaikkien liitäntöjen tiiviys.

Mitkä ovat tärkeät turvallisuusohjeet?

Irrota aina kaikki vedessä olevat laitteet verkosta ennen kuin laitat kädet veteen. Älä koskaan käytä suodatinta, jos johto on vaurioitunut. Käytä suodatinta vain pystyasennossa. Älä pese osia astianpesukoneessa. Pidä poissa alle 8-vuotiaiden lasten ulottuvilta ilman valvontaa. Magneettikentät voivat vaikuttaa sydämentahdistimiin – noudata suositeltuja turvaetäisyyksiä.

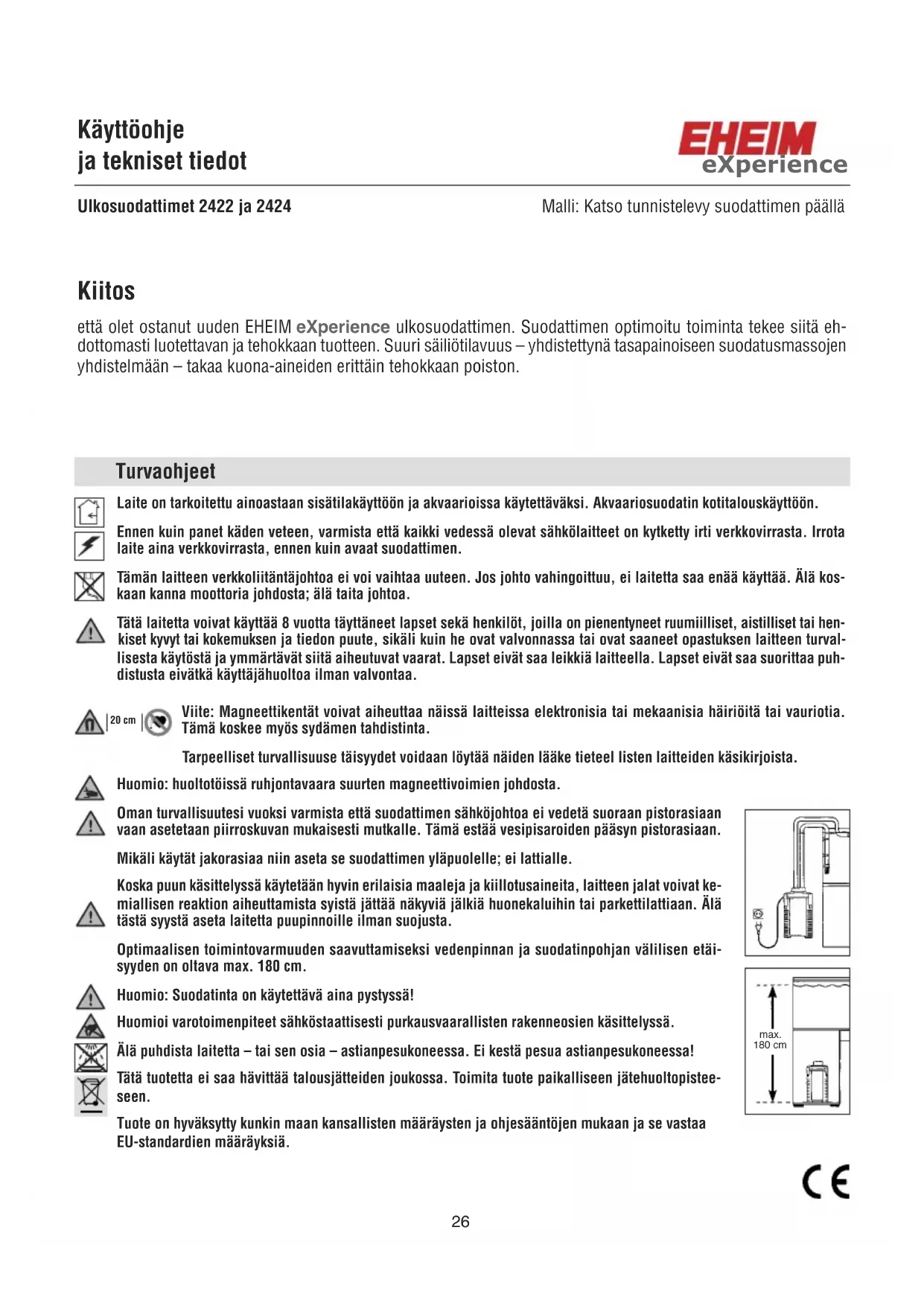

KÄYTTÖOHJE eXperience 150 EHEIM

etta olet ostanut uuden EHEIM eXperience ulkosuodattimen. Suodattimen optimoitu toiminta tekee siita eh-dottomasti luotettavan ja tehokkaan tuotteen. Suuri sailiotilavus - yhdistettynna tasapainoiseen suodatusmassojen yhdistelmaan - takaa kuona-aineiden erittain sehokkaan poiston.

Turvaohjeet

Laite on tarkoitettu ainoastaan sisatilakayttoon ja akvaarioissa kaytettavaki. Akvaariosuodatin kotitalouskayttoon.

Ennen kuin panet kaden veteen, varmista etta kaikki vedess alevat sahkolaitte on kytketty irti verkkovirrasta. Irrota laite aina verkkovirrasta, ennen kuin avaat suodattimen.

Täm laitteen verkkoliitäntäjohtoa ei voi vaihtaa uuteen. Jos johto vahingoittuu, ei laitetta saa enä käytta. Alä koskaan kanna moottoria johdosta; alä taita johtoa.

Tata laitetta voivat kayttaa 8 vuotta tayttaneet lapset sekä henkilot, joilla on pienentyneet ruumilliset, aistilliset tai hen-kiset kyvyt tai kokemuksen ja tiedon puute, sikali kuin he ovat valvonnassa tai ovat saaneet opastuksen laitteen turval-lisesta kaytosta ja ymmartavat siita aiheutuvat vaarat. Lapset eivat saa leikkiä laitteella. Lapset eivat saa suorittaa puh-distusta eivatkä kayttajahuoltoa ilman valvontaa.

20cm

Viite: Magneettikentät voivat aiheuttaa nàssä laitteissa elektronisia tai mekaanisia hāiriöitä tai vauriotia. Tämä koskee myös sydämen tahdistinta.

Tarpeelliset turvallisuuse taisyydet voidaan loytaa naiden laeke tieteel listen laitteiden kasikirjoista.

Huomio: huoltotöissa ruhjontavaara suurten magneettivoimien johdosta.

Oman turvallisuutesi vuoksi varmista etta suodattimen sahkjohtoa ei vedeta suoraan pistorasiaan vaan asetetaan piirroskuvan mukaisesti mutkalle. Tama estaa vesipisaroiden paasyn pistorasiaan.

Mikali kaytat jakorasiaa niin aseta se suodattimen ylapuolelle; ei lattiale.

Koska puun käsittelyssä kaytetaan hyvin erilaisia maaleja ja kiillotusaineita, laitteen jalat voivat ke-miallisen reaktion aiheuttamista syista jattaa nakyviä jalkia huonekaluihin tai parkettilattaan. Alä tastasysta aseta laitetta puupinnoille ilman suojusta.

Optimaalisen toimintovarmuuden saavuttamiseksi vedenpinnan ja suodatinpohjan valilisen etai-syyden on oltava max. 180 cm.

Huomio: Suodatinta on kaytettava aina pystyssa!

Huomioi varotoimenpiteet sahkostaattisesti purkausvaarallisten rakenneosien kasittelyssa.

Alä puhdista laitetta - tai sen osia - astianpesukoneessa. Ei kesta pesua astianpesukoneessa!

Tata tuotetta ei saa havittaa talousjatteiden joukossa. Toimita tuote paikalliseen jatehuoltopisteee seen.

Tuote on hyväksytty kunkin maan kansallisten märäysten ja ohjesäantöjen mukaan ja se vasta EU-standarddien märäyksiä.

Ulkosuodattimet 2422 ja 2424 makeaan ja meriveteen

① Moottoriosa ② Tiivisterengas ③ Hienosuodatinlevy (valkoinen) ④ Karkea vaahtomuovisuodatinlevy (sininen) ⑤ Suodatinkorit ⑥ Kumitiivisteet ⑦ Sulkimet ⑧ Suodatinsaillio ⑨ Kaksoisletkunliitin ja hanat ⑩ Letkunpidike ⑪ Imuputki ⑫ Imusiivila ⑬ Kaariputki ⑭ Suihkuputki ja suljinnasta ⑮ Imukupit ja pidikkeet ⑯ Letkut ⑰ Vaseliini.

Tarkista avatessasi, ovatko kaikki osat mukana.

Asennus

(1) Vedä kaikki neljä suodattimen suljinta ulos ja työnnä ylos. Suodattimen moottoriosa voidaan nostalgia vaivattomasti upotettuja kahvoja käyttaen ylos.
(2) Poista hienosuodatinlevy ja nosta kahvoista suodatinkorit yksitellen ulos. Lisää nyt koreihin suodatinmassat.
(3) Täytä alempi suodatinsäiliö EHEIM-suodatinmatoilla.

Täytä toinen (ja kolmas) kori biologisella massalla SUBSTRAT lahes yläreunaan asti.

Huomio: Ei lian tayteen, putken lapiivientiaukkoa ei saa tukkia.

(4) Huhho suodatinmassaa korissa juoksevassa vedessa, kunes vesi ei ena ole sameaa.
(5) Aseta kori, jossa on sininen suodatinlevy, suodatinsailloo ja paina kori alas, kunnes se on tiukasti tukikehikon paallä. Tämä varmistaa korin ja saillion tiiviin liitoksen.

Asenna toinen kori samoin paikalleen siten, etta putkiliitokset tulevat paalleekkain ja kumitiivisteet ovat tiukasti paikoillaan Tamä varmistaa tiiviin liitokensen. Paina korikahvat alas ja varmista että korit ovat tarkasti paalleekkain. Sijoita sitten valkoinen hienosuodatinlevy korin paallee siten, etta sen reikä tulee putkiaukon kohdalle.

Huomio: Hienosuodatinlevyä (valkoinen) ei saa asettaa sisäänupotettujen suodatinkorien kahvojen alapuolle.

(6) Tarkista, etta tiivisterengas suodattimen moottoriosassa on puhdas ja on tiiviisti urassa.
(7) Aseta suodatinsäiliön moottoriosa paikoilleen, jolloin suodattimen moottoriosan putkilitantä on pantava suodatinkorien putken lapiivientiaukkoon. Lukitse moottoriosa kaikilla neljälla sulkimella.
(8) Huomio: Ennenkuin painat kaksoishanayksikon paikalleen, tarkista etta molemmat o-renkaat ovat ehjat ja oikein paikoillaan. Asennuksen helpottamiseksi voitele o-renkaat kevyesti vase-liinilla.
(9) Aseta letkunliitinulkonevan sulkusangan avulla salle tarkoitettuun aukkoon ja lukitse liitin painamalla sulkusanka alas.

Letkujen asennus

(10) Hanojen sulkemiseksi kännä letkunliittimen molemmilla puolilla olevat sulkuvivut alas.

(11) Oheiset letkut työnnetaan rajoittimeen saakka letkunliittimen muhviin. Koska se voi olla hieman vaikeaa, kannattaa letkut pehmentä ensin lampimässä vedessä.
Huomio: Käytä ainoastaan EHEIM-alkuperäisletkuja.
(12) Aseta kaksiosainen letkunpidike asennettujen letkujen ympäri, asenna sivuila ja lukitse. Tar- (13) kista letkun oikea lampimitta.
(14) Aseta taydellisesti koottu suodatin alakaappiin ja huomioi märätty asennuskorkeus: akvaarion veden pinta saa olla korkeintaan 180 cm suodattimen pohjaa korkeammalla parhaan mahdollisen toiminnan saavuttamiseksi.
(15) Työnnä imusiivilä imuputkeen ja kiinnitä imuputki pidikkeellisillä imukupeilla akvaarion sisä (16) puolle.
(17) Kaariputki ja suihkuputki yhdistetaan letkunpatkalla ja asennetaan akvaarioon pidikkeellisillä imukupeilla.

Riippuen tilasta tapahtuu asennus joko takatai sivuseinalle. Sulje suihkuputken paa oheistetulla suljinnastalla.

Ohje: Riippuen siitta, minkalaista vedenpinnan virtausta halutaan, voidaan suutin asentaa joko vedenpinnan alapuolle tai samalle tasolle.

(18) Johda suodattimen letkut kaapiston aukon kautta ja liitä imuleku sekä kaariputki sopivalla letkulla.

Tasaisen veden virtauksen varmistamiseksi tarkista, etta letkuisa ei ole jyrkkiä mutkia. Tarvittaessa lyhennetaan letkuja.

Ohje: Kun panet letkut ensin joksikin aikaa lampimaan veteen, ne ovat taipuisia ja mutkat voideaan helpommin suoristaa.

Käytöönotto

(19) Avaa nyt letkunliittimen hanat kaantamalla molemmat sulkuvivut letkun kulkusuuntaan. Kayttoonotto (asento ON).
(20) Ohje: Irrota sitten ulostuloretku imuputkesta ja asenna sihen lppo, katevimmin EHEIM imu
(21) putkisarja SET 1 (til.no. 4004300, 12 mm), tai paluletkuun imupumppu (til.no. 4003540).

Säiliö tāytty silloin automaattisesti vedellä.

(22) Ohje: Voit saataa veden virtausta painepuolen hanalla (OUT).

Huomio: Alä koskaan pienennä veden virtausta imupuolen hanasta (IN).

(23) Kun kaikki letkuliitannat on viel kerran tarkistetu, käynistä suodatin tyontämalla pistoke pistorasiaan.

Hoito ja huoIto

(24) Kännä molemmat sulkuvivut kiinni (OFF asento). Nosta sulkusanka varovasti ylos ja vedakaksoisletkunliitin irti suodattimen moottoriosasta.

(25) Ota ulkosuodatin kaapista molemmista kahvasvennyksista nostaen.
(26) Avaa kaikki sulkimet ja poista suodattimen moottoriosa.
(27) Osien puhdistusta varten avaa moottorin pohjalla oleva sulkurengas kaantamalla sita vasemmalle.
(28) Irrota sitten pumpun kansi, roottori ja aksemi.
(29) Puhdista pumpun osat ja roottorin kammio EHEIM-kammionpuhdistusharjoja - til.no. 4009580 - kayttäen perusteellisesti. Huuhtele akseli varovasti (murtumisvaara!) ja kokoa roottori ja aseta paikoilteen.

Tarkista asennuksessa, etta aktelin holkit ja pumpun kansi ovat kunnolla paikoillaan. Lukitse pumpun kansi kiertamallä myotapäivään.

(30) Ota suodatinsäiliösta peiteristikko, suodatinlevy ja suodatinkorit. Huhho duodatinkoreissa oleva suodatinmassa huolellisesti haalealla vedellä - niin kauan ettei vesi enää ole sameaa.

Hienosuodatinlevy (valkoinen) toimii mekaanisena hienosuodattimena ja sitä tulisi kayttä vain kerran, sillä sihen tarttuneita likahiukkasia ei voi huuhtoa täysin pois.

Suodatinlevysarjan til.no. 2616225. Sininen suodatinlevy voidaan käyttaa uudelleen 2-3 kertaa (1 x sisältyt settiin, til.no. 2616220).

Ohje: SUBSTRAT uusittaessa sekoitetaan n. 1/3 käytettyä suodatinmassaa uuden kanssa, jotta bakteerikasvusto lisäantyy nopeammin.

(31) Pese suodatinsäiliö ja aseta sen jälkeen suodatinkorit jälleen paikoilleen. Paina alin kori alustatuksi asti ja tarkista, etta kaikki korit ovat tiiviisti paikoillaan. Suodatinkorien putkilitosten tulee olla tarkoin paallekkain ja kumitiivistiden tiukasti paikoillaan.

Huomio: Hienosuodatinlevyä (valkoinen) ei saa asettaa sisäänupotettujen suodatinkorien kahvojen alapuolle.

Aseta uusi hienosuodatinlevy paikalleen. Tarkista, etta moottoriosan tiivisterengas on puhdas ja oikein paikallaan. Voitele sitten tiivisterengas kevyesti vaseliinilla. Paina moottoriosa suodatinsaillion paallee, lukitse se sulkimilla ja sijoita suodatin takaisin kaappiin.

Tarkista, etta molemmat o-renkaat ovat ehjat ja oikein paikoillaan ja voitele ne kevyesti vase-liinilla; aseta adapteri paikoilleen ja lukitse. Kun molemmatnostokahvat adapterissa on avattu (asento ON), tayttyu suodatin jalleen itsestaan vedellja ja on siten kayttovalmis.

Suodatin käynistetaaan laittamalla sahköpistoke pistokerasiaan.

Huomaa: Kaikki letkujen ja putkien liitoskohdat tulee tarkastaa saannollisin valiajoin.

Suodatinmassat: Nosta suodatinsailliosta suodatintyynyt ja korit.

Mange tak

Ppoox: AitoupyiT to iIaTpo anoklaotikä oPthia tonoThev.

Dekujeme Vam,

Makeaan ja meriveteen
