INSTRUKCJA OBSŁUGI eXperience 150 EHEIM

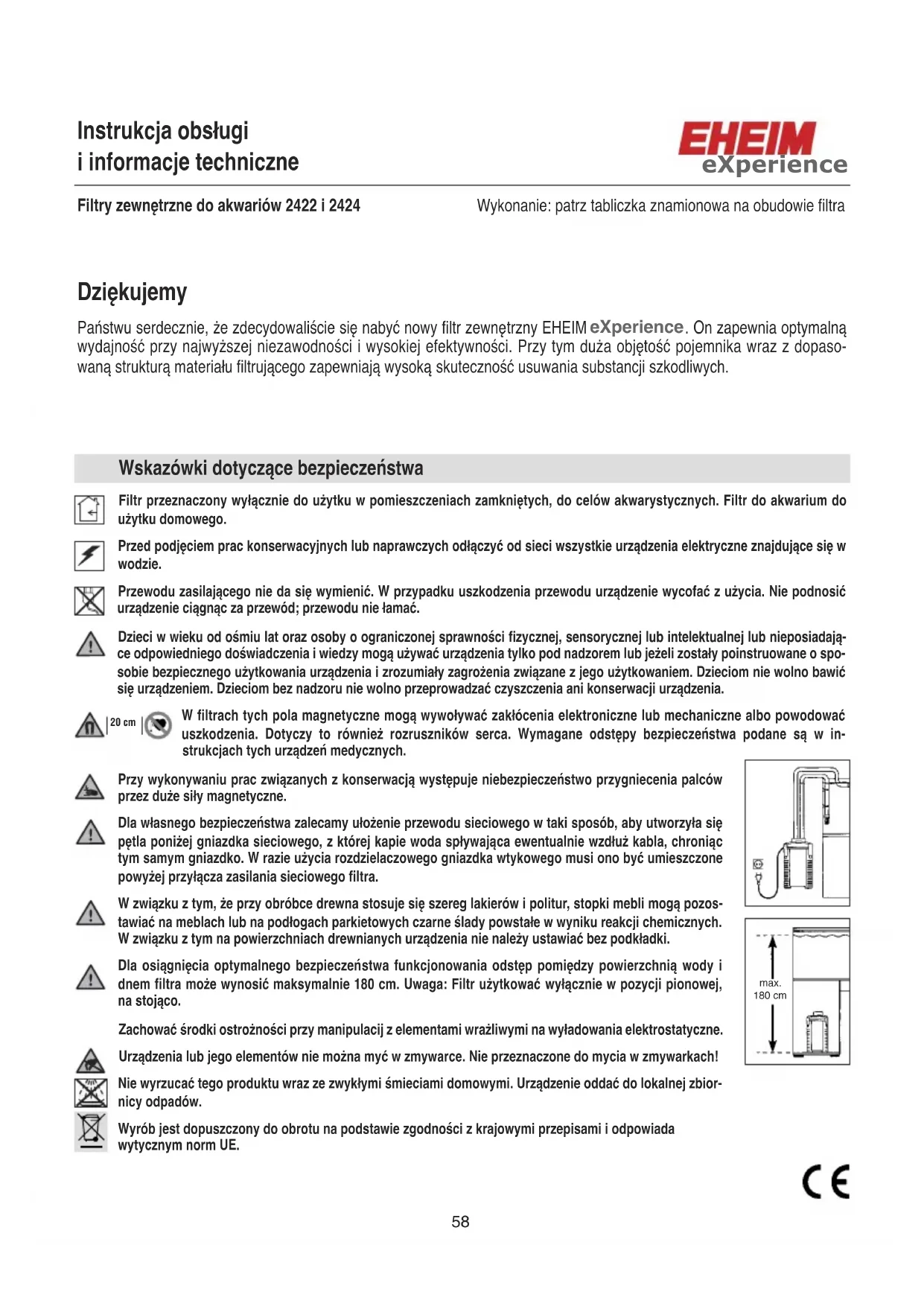

Filtr przeznaczony wyłącznie do użytku w pomieszczeniach zamkniętych, do celów akwarystycznych. Filtr do akwarium do użytku domowego. Przed podjęciem prac konserwacyjnych lub naprawczych odłączyć od sieci wszystkie urządzenia elektryczne znajdujące się w wodzie. Przewodu zasilającego nie da się wymienić. W przypadku uszkodzenia przewodu urządzenie wycofać z użycia. Nie podnosić urządzenie ciągnąc za przewód; przewodu nie łamać. Dzieci w wieku od ośmiu lat oraz osoby o ograniczonej sprawności fizycznej, sensorycznej lub intelektualnej lub nieposiadają- ce odpowiedniego doświadczenia i wiedzy mogą używać urządzenia tylko pod nadzorem lub jeżeli zostały poinstruowane o spo- sobie bezpiecznego użytkowania urządzenia i zrozumiały zagrożenia związane z jego użytkowaniem. Dzieciom nie wolno bawić się urządzeniem. Dzieciom bez nadzoru nie wolno przeprowadzać czyszczenia ani konserwacji urządzenia. W filtrach tych pola magnetyczne mogą wywoływać zakłócenia elektroniczne lub mechaniczne albo powodować uszkodzenia. Dotyczy to również rozruszników serca. Wymagane odstępy bezpieczeństwa podane są w in- strukcjach tych urządzeń medycznych. Przy wykonywaniu prac związanych z konserwacją występuje niebezpieczeństwo przygniecenia palców przez duże siły magnetyczne. Dla własnego bezpieczeństwa zalecamy ułożenie przewodu sieciowego w taki sposób, aby utworzyła się pętla poniżej gniazdka sieciowego, z której kapie woda spływająca ewentualnie wzdłuż kabla, chroniąc tym samym gniazdko. W razie użycia rozdzielaczowego gniazdka wtykowego musi ono być umieszczone powyżej przyłącza zasilania sieciowego filtra. W związku z tym, że przy obróbce drewna stosuje się szereg lakierów i politur, stopki mebli mogą pozos- tawiać na meblach lub na podłogach parkietowych czarne ślady powstałe w wyniku reakcji chemicznych. W związku z tym na powierzchniach drewnianych urządzenia nie należy ustawiać bez podkładki. Dla osiągnięcia optymalnego bezpieczeństwa funkcjonowania odstęp pomiędzy powierzchnią wody i dnem filtra może wynosić maksymalnie 180 cm. Uwaga: Filtr użytkować wyłącznie w pozycji pionowej, na stojąco.

Zachować środki ostrożności przy manipulacij z elementami wrażliwymi na wyładowania elektrostatyczne.

Urządzenia lub jego elementów nie można myć w zmywarce. Nie przeznaczone do mycia w zmywarkach! Nie wyrzucać tego produktu wraz ze zwykłymi śmieciami domowymi. Urządzenie oddać do lokalnej zbior- nicy odpadów. Wyrób jest dopuszczony do obrotu na podstawie zgodności z krajowymi przepisami i odpowiada wytycznym norm UE. Wskazówki dotyczące bezpieczeństwa 20 cmmax. 180 cm Instrukcja obsługi i informacje techniczne Filtry zewnętrzne do akwariów 2422 i 2424 Wykonanie: patrz tabliczka znamionowa na obudowie filtra Dziękujemy Państwu serdecznie, że zdecydowaliście się nabyć nowy filtr zewnętrzny EHEIM eXperience . On zapewnia optymalną wydajność przy najwyższej niezawodności i wysokiej efektywności. Przy tym duża objętość pojemnika wraz z dopaso- waną strukturą materiału filtrującego zapewniają wysoką skuteczność usuwania substancji szkodliwych. eXperienceMontaż (1) Wszystkie cztery zamki zatrzaskowe wypiąć ze zbiornika filtra i przesunąć je do góry. Przy pomocy obydwu zagłębień uchwytowych można wygodnie podnieść górną część filtra. (2) Zdjąć włókninę fitracyjną i po kolei wyjmować poszczególne wkłady filtra. Wpuszczone pałąki uchwytowe we wkładach filtra są wysuwalne do góry. (3) Teraz napełnić wkłady masą filtrujące EHEIM. Włożyć maty filtracyjne EHEIM do dolnego zbiornika filtra. Drugi wkład filtra napełnić tuż pod krawędź brzegową biologiczną masą fitracyjną SUBSTRAT. Uwaga: Nie przepełniać, nie zatkać przelotu rury. (4) Następnie masę filtracyjną w koszu wypłukać gruntownie pod bieżącą wodą, aż nie będzie już widoczne żadne zmętnienie wody. (5) Wkład filtra z niebieską matą filtracyjną włożyć znów do zbiornika filtra i wcisnąć go mocno w dół, aż do oparcia na żeberkach. W ten sposób uzyskuje się dobre uszczelnienie pomiędzy wkładem filtra i zbiornikiem. Drugi wkład filtra również wsunąć, przy czym otwory rur muszą leżeć jedno nad drugim i wraz z tulejką gumową muszą tworzyć mocne połączenia. Pałąki uchwytów wsunąć znów w dół zwracając uwagę, aby wszystkie krawędzie wkładów filtra leżały jeden nad drugim w jednej płaszczyźnie. Drugą tulejkę gumową włożyć do górnego wkładu filtra. Następnie nałożyć białą włókninę filtracyjną w taki sposób, aby jej otwór znajdował się na otworem rury. Uwaga: Białej włókniny fitracyjnej nie wkładać pod pałąk kosza masy filtracyjnej. (6) Sprawdzić, czy uszczelka profilowana górnej części filtra jest czysta i dokładnie ułożona w jej rowku. (7) Górną część nałożyć na zbiornik filtra, przy czym króciec rury górnej części filtra musi być włożony do otworu rury znajdującej się we wkładach filtra. Zamknąć wszystkie cztery zamki zatrzaskowego. (8) Uwaga: Przed włożeniem adaptera do przyłączy węża w górnej części filtra sprawdzić obydwa pierścienie uszczelniające pod względem uszkodzeń i prawidłowego osadzenia. Pierścienie uszczelniające pokryć lekko wazeliną w celu ułatwienia czynności montażowych. (9) Adapter z wysoko podniesionym pałąkiem zamykającym włożyć do otworu przewidzianego do tego celu w górnej części filtra. Filtry zewnętrzne do akwarium 2422 i 2424 do wody słodkiej i morskiej

Uszczelka profilowana

Włóknina filtracyjna (biała)

Mata filtracyjna (niebieska)

Adapter z zaworami odcinającymi

Uchwyt do mocowania węża

Rura dyszy z korkiem zatyczkowym

Obejma zaciskowa ze ssawką

Wazelina Przy rozpakowaniu sprawdzić, czy dostawa jest kompletna. 59Instalowanie węża (10) W celu zamknięcia zaworów odcinających przełożyć obydwie dźwignie adaptera do położenia OFF. (11) Węże należące do zakresu dostawy nasunąć aż do oporu na króciec przy adapterze. Uprzednio zwiększyć podatność węży przez zanurzenie ich w ciepłej wodzie. Wskazówka: Generalnie stosować tylko oryginalne węże EHEIM. (12) Dwuczęściowy uchwyt do mocowania węża należy nałożyć na zamontowane węże, zawiesić (13) je z boku i obie połówki połączyć zatrzaskowo. (14) Kompletnie zmontowany i przygotowany filtr ustawić na szafce dolnej. Zwrócić przy tym uwagę na przepisową różnicę wysokości: Różnica wysokości pomiędzy lustrem wody i dnem filtra może wynosić maksymalnie 180 cm, aby osiągnąć optymalne warunki działania. (15) Nałożyć kosz filtra na rurę ssania i przymocować go dwiema obejmami ze ssawkami do (16) ścianki wewnętrznej akwarium. (17) Łuk wylotowy i rurę dyszy połączyć krótkim kawałkiem węża i zamontować przy pomocy obejmy zaciskowej ze ssawkami wewnątrz akwarium. W zależności od wielkości miejsca następuje mocowanie do ścianki tylnej lub do jednej ze ścian bocznych. Otwarty wylot rury dyszy zamknąć dołączonym korkiem zatyczkowym. Dobra rada: W zależności od wymaganej intensywności ruchu na powierzchni wody można zainstalować rurę pod lustrem wody albo na jej poziomie. (18) Poprowadzić węże od strony filtra przez otwór w ściance tylnej szafki. Zmontowaną rurę ssania połączyć ze stroną ssania filtra i łuk wylotowy ze stroną ciśnieniową filtra. Zwrócić uwagę, aby węże były prosto ułożone bez żadnych zagięć. Ewentualnie skrócić węże. Dobra rada: Uprzednio zwiększyć podatność węży przez zanurzenie ich w ciepłej wodzie. W ten sposób można łatwo wypchnąć i wyprostować zagięcia.

Uruchomienie (19) Teraz otworzyć zawory odcinające przy adapterze filtra, przekładając obydwie dźwignie w kierunku prowadzenia węża (położenie ON). Następnie odłączyć wąż ciśnieniowy przy rurze dyszy i utworzyć znów obieg wody. (20) Dobra rada: Do tego celu nadaje się szczególnie praktyczny ZESTAW instalacyjny 1 EHEIM (21) dla strony ssania (nr katalogowy 4004300 ze średnicą 12 mm) albo zasysacz EHEIM (numer katalogowy 4003540). Filtr zewnętrzny napełnia się samoczynnie wodą. Po napełnieniu filtra utworzyć znów połączenia wężem. (22) Dobra rada: Przy pomocy zintegrowanego zaworu odcinającego (OUT), na stronie ciśnienia zachodzi możliwość bezstopniowej regulacji wydajności filtra. Uwaga: Wydajności pompy nigdy nie wolno redukować na stronie ssania (IN). (23) Po ponownym sprawdzeniu szczelności wszystkich połączeń węży oraz uchwytów do mo- cowania węży pod względem prawidłowego osadzenia należy uruchomić filtr przez włożenie wtyczki sieciowej. 60Konserwacja i pielęgnacja (24) Obydwie dźwignie odcinające na adapterze ustawić w pozycji OFF. Pałąk ryglujący odchylić do góry i odłączyć adapter z górnej części obudowy. (25) Filtr zewnętrzny wyjąć z szafki chwytając go zagłębienia uchwytowe. (26) Otworzyć wszystkie zamki zatrzaskowe i zdjąć górną część filtra. (27) W celu oczyszczenia komory pompy otworzyć pokrywę pompy przy dnie części górnej filtra przekręcająć ją w lewo. (28) Zdjąć potem pokrywę pompy, wirnik z kołem łopatkowym i oś. (29) Gruntownie oczyścić elementy pompy i kanał chłodzenia przy pomocy zestawu do czyszcze- nia EHEIM (nr katalogowy 4009580). Ostrożnie opłukać oś (niebezpieczeństwo złamania!), następnie nasunąć znów wirnik i włożyć. Przy montowaniu zwracać uwagę na prawidłowe osadzenie tulejek osi i pokrywy pompy. Następnie zablokować znów pokrywę pompy wykonując ruch w prawo. (30) Masy filtracyjne: Wyciągnąć włókninę i wkłady filtra ze zbiornika filtra. Masę filtracyjną wypłukać gruntownie ciepłą wodą, aż nie będzie widoczne żadne zmętnienie wody. Biała włóknina filtrująca służy do mechanicznego filtrowania precyzyjnego i nadaje się tylko do jednorazowego użytku, ponieważ przywierających cząsteczek zanieczyszczeń nie da się całkowicie wypłukać. Użyć nowej włókniny (nr katalogowy 2616225). Niebieską matę filtra- cyjną (nr katalogowy 2616220 – 1 sztuka zawarta w zestawie) można użyć 2 - 3-krotnie. Przed założeniem gruntownie wypłukać. Dobra rada: W razie zastosowania nowej masy SUBSTRAT każdorazowo zmieszać ją z ok. 1/3 zużytej masy filtracyjnej, aby szybciej rozmnożyły się niezbędne użyteczne bakterie. (31) Wypłukać zbiornik filtra i następnie wsunąć znów wkłady filtra. Najniższy wkład wcisnąć aż do oparcia na żeberkach oporowych i zwracać uwagę na współpłaszczyznowe położenie wkładów filtra. Drugi wkład filtra również wsunąć, przy czym otwory rur muszą leżeć jeden nad drugim i wraz z tulejką gumową muszą tworzyć mocne połączenia. Nałożyć nową włókninę filtracyjną. Uwaga: Białej włókniny fitracyjnej nie wkładać pod pałąk kosza masy filtracyjnej. Sprawdzić uszczelkę profilowaną pod względme prawidłowego osadzenia i czystości. Następnie uszczelkę przy górnej części filtra pokryć lekko wazeliną. Nałożyć górną część filtra na zbiornik filtra. Zamknąć zamki zatrzaskowe i wstawić filtr z powrotem do szafki dolnej. Obydwa pierścienie uszczelniające przy adapterze skontrolować pod względem prawidłowego osadzenia i pokryć lekko wazeliną. Włożyć adapter i zablokować go. Po otworzeniu obydwu dźwigni odcinających przy adapterze (położenie ON), filtr napełnia się samoczynnie wodą i jest potem gotowy do działania. Następnie uruchomić filtr wkładając wtyczkę sieciową. Wskazówka: W regularnych odstępach czasu sprawdzać wszystkie połączenia węży pod względem prawidłowego osadzenia. Uwaga: Filtr użytkować wyłącznie w pozycji pionowej, na stojąco.
