Typ produktu	Oczyszczacz UV-C do akwarium
Marka	EHEIM
Model	reeflexUV+e 800
Zastosowanie	Akwaria słodkowodne i morskie
Technologia	Promieniowanie UV-C
Maksymalna temperatura wody	35 °C
Klasa ochronności	IP X7 (wytrzymuje krótkotrwałe zanurzenie)
Klasa ochronności elektrycznej	I
Złączki węża	12/16 mm i 16/22 mm
Żywotność lampy UV-C	Około 8 000 godzin
Materiał obudowy	Aluminium
Łączność	Wbudowane Wi-Fi, sterowanie przez aplikację EHEIMdigital lub przeglądarkę internetową
Wskaźnik LED stanu	Biały (tworzenie sieci), niebieski (gotowy), zielony (połączony z innym urządzeniem)
Zawartość opakowania	Obudowa, lampa UV-C, wspornik, statecznik, kołnierz, złączki, mocowanie, śruby i nakrętki
Konserwacja	Czyszczenie szklanej rury uniwersalną szczotką EHEIM (nr ref. 4005570)
Wymiana lampy	Po 8 000 godzin pracy
Bezpieczeństwo	Nie używać lampy poza obudową; zawiera rtęć
Tylko do użytku wewnętrznego	Tak
Mocowanie	W zestawie wspornik ścienny
Resetowanie	Nacisnąć pole dotykowe na 8–10 sekund
Kod QR do połączenia Wi-Fi	Na etykiecie statecznika
Typ lampy UV-C	Lampy UV-C rtęciowe (wymienne)

Często zadawane pytania - reeflexUV+e 800 EHEIM

Jak zainstalować oczyszczacz EHEIM reeflexUV+e 800?

Instalację przeprowadza się po stronie ciśnienia filtra lub pompy cyrkulacyjnej. Przymocuj statecznik i oczyszczacz za pomocą dostarczonych śrub. Podłącz węże (12/16 mm lub 16/22 mm) do złączek i dokręć nakrętki. Podłącz urządzenie do sieci.

Jak podłączyć urządzenie do Wi-Fi?

Podłącz urządzenie, dioda LED miga na biało. W ustawieniach Wi-Fi swojego smartfona połącz się z siecią "EHEIM reeflex XXXXXXXX" i wprowadź klucz bezpieczeństwa (Key) znajdujący się na etykiecie statecznika. Otwórz przeglądarkę i przejdź na adres 192.168.1.1 w celu konfiguracji początkowej.

Co zrobić, jeśli lampa UV-C nie włącza się?

Sprawdź napięcie sieciowe i przewód zasilający. Upewnij się, że wtyczka jest dobrze podłączona. Jeśli problem nadal występuje, lampa może być uszkodzona i wymaga wymiany.

Jak wyczyścić oczyszczacz?

Odłącz urządzenie i odetnij dopływ wody. Wyjmij oczyszczacz z obiegu. Użyj uniwersalnej szczotki czyszczącej EHEIM (nr ref. 4005570) do wyczyszczenia szklanej rury wewnątrz. Czyszczenie należy przeprowadzać co najmniej co 3 miesiące.

Kiedy należy wymienić lampę UV-C?

Żywotność lampy wynosi około 8 000 godzin. Otrzymasz powiadomienie w aplikacji lub e-mailem. Postępuj zgodnie z procedurą wymiany: odkręć pokrywę, ostrożnie wyjmij starą lampę (nie dotykaj szkła), włóż nową, aż do kliknięcia.

Woda w moim akwarium pozostaje mętna, co robić?

Sprawdź, czy wąż odpływowy nie jest brudny (wyczyść go szczotką). Jeśli lampa UV-C przekroczyła 8 000 godzin, wymień ją. Upewnij się również, że przepływ wody jest wystarczający.

Czy patrzenie na lampę UV-C jest niebezpieczne?

Tak, nigdy nie patrz bezpośrednio na włączoną lampę UV-C, nawet przez krótką chwilę. Promienie UV-C mogą uszkodzić oczy i skórę. Używaj lampy tylko w obudowie.

Czy mogę używać urządzenia z wodą morską?

Tak, oczyszczacz jest przeznaczony do akwariów słodkowodnych i morskich. Przestrzegaj maksymalnej temperatury 35 °C i nie używaj substancji żrących ani łatwopalnych.

Jak zresetować urządzenie?

Dotknij pole dotykowe na 8–10 sekund, aż dioda LED zmieni kolor na zielony. Resetowanie jest zakończone, sieć zostaje ponownie utworzona. Klucz bezpieczeństwa nie jest już ważny.

Co zrobić w przypadku wycieku wody?

Natychmiast odłącz wszystkie urządzenia akwariowe od sieci. Sprawdź złączki i nakrętkę zabezpieczającą. Jeśli wyciek nie ustąpi, skontaktuj się z serwisem EHEIM.

INSTRUKCJA OBSŁUGI reeflexUV+e 800 EHEIM

pl Instrukcja obsługi

sl Navodila za uporabo

sk Návod na obsluhu

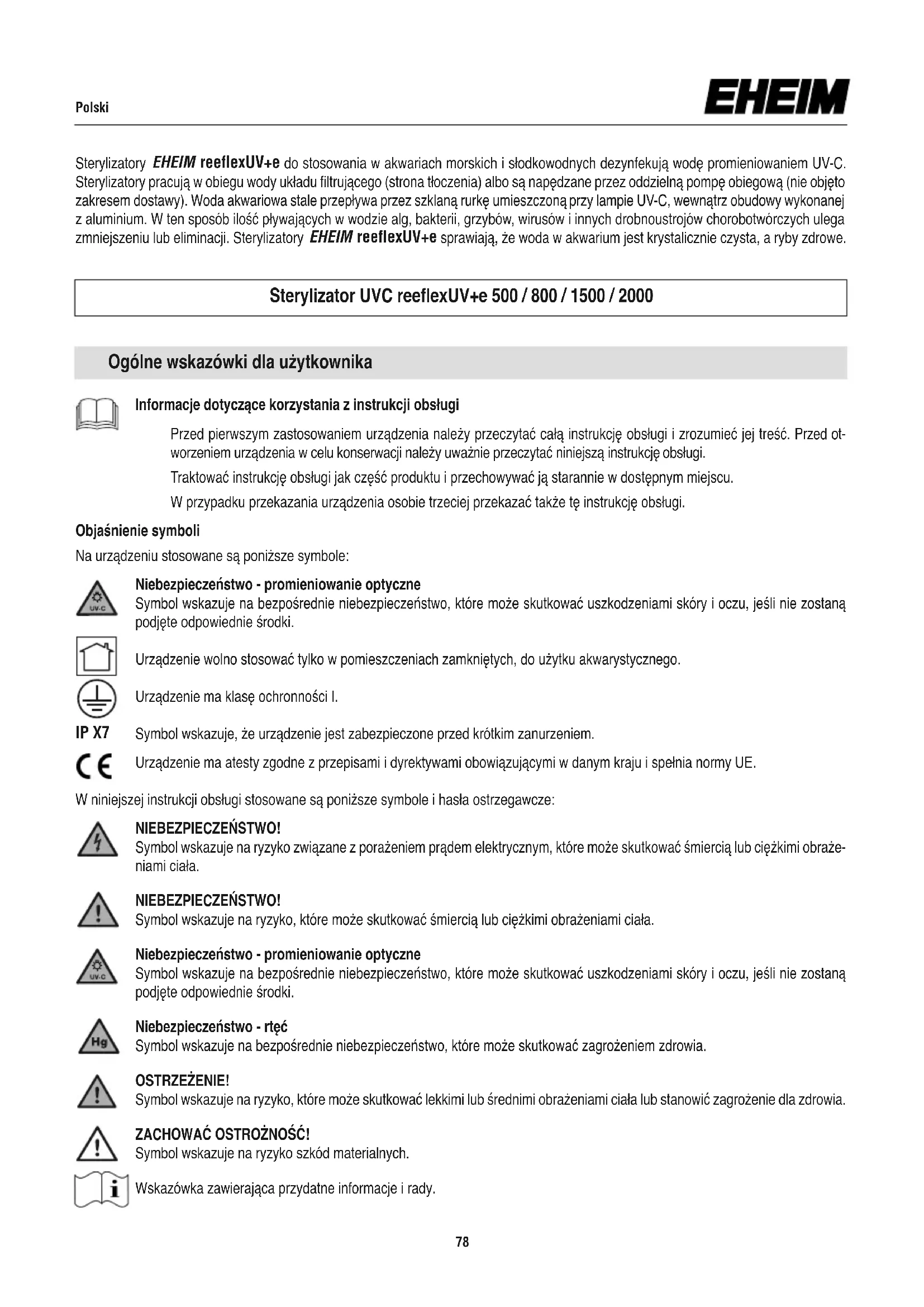

Sterylizatory EHEIM reeflexUV+e do stosowania w akwariach morskich i słodkowodnych dezynfekują wodę promieniowaniem UV-C. Sterylizatory pracują w obiegu wody układu filtrującego (strona łloczenia) albo są napędzane przez oddzielną pompę obiegową (nie objęto zakresem dostawy). Woda akwariowa stale przepływa przez szklaną rurkę umieszczoną przy lampie UV-C, wewnątrz obudowy wykonanej z aluminium. W ten sposób ilość pływających w wodzie alg, bakterii, grzybów, wirusów i innych drobnoustrojów chorobotwórczych ulega zmniejszeniu lub eliminacji. Sterylizatory EHEIM reeflexUV+e sprawiają, że woda w akwarium jest krystalicznie czysta, a ryby zdrowe.

Sterylizator UVC reeflexUV+e 500 / 800 / 1500 / 2000

Ogólne wskazówki dla użytkownika

Informacje dotyczące korzystania z instrukcji obsługi

Przed pierwszym zastosowaniem urządzenia należy przeczytać całą instrukcję obsługi i zrozumieć jej treść. Przed otworzeniem urządzenia w celu konserwacji należy uważnie przeczytać niniejszą instrukcję obsługi.

Traktować instrukcję obsługi jak część produktu i przechowywać ją starannie w dostępnym miejscu.

W przypadku przekazania urządzenia osobie trzeciej przekazać także tę instrukcję obsługi.

Objaśnienie symboli

Na urządzeniu stosowane są poniższe symbole:

Niebezpieczeństwo - promieniowanie optyczne

Symbol wskazuje na bezpośrednie niebezpieczeństwo, które może skutkować uszkodzeniami skóry i oczu, jeśli nie zostaną podjęte odpowiednie środki.

Urządzenie wolno stosować tylko w pomieszczeniach zamkniętych, do użytku akwarystycznego.

Urządzenie ma klasę ochronności I.

IP X7

Symbol wskazuje, że urządzenie jest zabezpieczone przed krótkim zanurzeniem.

Urządzenie ma atesty zgodne z przepisami i dyrektywami obowiązującymi w danym kraju i spełnia normy UE.

W niniejszej instrukcji obsługi stosowane są poniższe symbole i hasła ostrzegawcze:

NIEBEZPIECZEŃSTWO!

Symbol wskazuje na ryzyko związane z porażeniem prądem elektrycznym, które może skutkować śmierci lub ciężkimi obraże- niami ciała.

NIEBEZPIECZEŃSTWO!

Symbol wskazuje na ryzyko, które może skutkować śmierci lub ciężkimi obrażeniami ciała.

Niebezpieczeństwo - promieniowanie optyczne

Symbol wskazuje na bezpośrednie niebezpieczeństwo, które może skutkować uszkodzeniami skóry i oczu, jeśli nie zostaną podjęte odpowiednie środki.

Niebezpieczeństwo - rtęć

Symbol wskazuje na bezpośrednie niebezpieczeństwo, które może skutkować zagrożeniem zdrowia.

OSTRZEŻENIE!

Symbol wskazuje na ryzyko, które może skutkować lekkimi lub średnimi obrażeniami ciała lub stanowić zagrożenie dla zdrowia.

ZACHOWAĆ OSTROŻNOŚĆ!

Symbol wskazuje na ryzyko szkód materialnych.

Wskazówka zawierająca przydatne informacje i rady.

Zakres zastosowania

Urządzenie i wszystkie zawarte w zakresie dostawy części są przeznaczone do użytku prywatnego i wolno wykorzystywać je wyłącznie w następujących celach:

• do dezynfekcji wody w akwariach morskich i słodkowodnych
  • w pomieszczeniach
• przy przestrzeganiu danych technicznych

Eksploatacja urządzenia objęta jest następującymi ograniczeniami:

• nigdy nie używać lampy UVC poza obudową lub do innych celów.
• Nie może ono służyć do celów zarobkowych ani przemysłowych.
• Temperatura wody nie może przekraczać 35°C.
• nie wolno łloczyć materiałów żracych, łatwopalnych, agresywnych lub wybuchowych, wody słonej oraz pitnej.
• nigdy nie użytkować bez przepływu wody.

Wskazówki dot. bezpieczeństwa

Niniejsze urządzenie może stanowić zagrożenie dla osób i rzeczy, jeśli będzie użytkowane nieprawidłowo lub niezgodnie z przeznaczeniem bądź jeśli wskazówki dotyczące bezpieczeństwa nie będą przestrzegane.

Zasady bezpieczeństwa

• Opakowanie urządzenia i drobne części nie mogą dostać się w ręce dzieci i osób nieświadomych swoich działań, ponieważ mogą wiązać się z tym zagrożenia (ryzyko uduszenia!). Trzymać z dala od zwierząt.
• Niniejsze urządzenie może być używane przez dzieci w wieku powyżej 8 lat oraz osoby o ograniczonych zdolnościach fizycznych, sensorycznych lub umysłowych oraz wykazujące brak doświadczenia i/lub wiedzy pod warunkiem, że dzieci/ osoby te będą nadzorowane lub zostaną pouczone w zakresie bezpiecznego użytkowania urządzenia oraz zrozumieją wynikające z tego zagrożenia. Dzieci nie mogą bawić się urządzeniem. Czyszczenie oraz konserwacja leżące w gestii użytkownika nie mogą być przeprowadzane przez dzieci, chyba że pod nadzorem osoby dorosłej.
• Przed rozpoczęciem użytkowania przeprowadzić kontrolę wzrokową, aby upewnić się, że urządzenie, a zwłaszcza przewód sieciowy i wtyczka, nie są uszkodzone.
• Nie należy używać urządzenia, gdy działa ono nieprawidłowo lub jest uszkodzone.
• Nigdy nie używać urządzenia z uszkodzonym przewodem sieciowym.
• Naprawy mogą być wykonywane wyłącznie przez serwis EHEIM.
• Nie trzymać urządzenia za przewód sieciowy, a w celu odłączenia od sieci zawsze ciągnąć za wtyczkę, a nie za przewód ani urządzenie.
• Wykonywać wyłącznie prace opisane w niniejszej instrukcji.
• Nigdy nie dokonywać zmian technicznych urządzenia.
• Stosować wyłącznie oryginalne części zamienne i akcesoria przeznaczone do tego urządzenia.

- Nigdy nie używać lampy UVC poza obudową.

- Nigdy nie patrzeć na światło lampy UVC

- Instalacje elektryczne muszą być zgodne z międzynarodowymi i krajowymi przepisami budowlanymi.

- Urządzenie musi być zabezpieczone za pomocą wyłącznika różnicowoprądowego o znamionowym prądzie uszkodzeniowym maksymalnie 30 mA. W razie pytań lub problemów należy zwrócić się do wykwalifikowanego elektryka.

- W razie przecieku wody lub uruchomienia wyłącznika różnicowoprądowego należy natychmiast odłączyć od sieci elektrycznej wszystkie urządzenia znajdujące się w akwarium.

- Zasadniczo należy odłączać od sieci elektrycznej wszystkie urządzenia znajdujące się w akwarium w następujących sytuacjach: gdy nie są one używane, przed ich zamontowaniem lub wymontowaniem oraz przed wszystkimi pracami związanymi z czyszczeniem lub konserwacją.

- Nie zmieniaj kabla sieciowego tego urządzenia. Jeśli kabel jest uszkodzony, urządzenie należy złomować.

- Chronić gniazdo wtykowe i wtyk sieciowy przed wilgocią. Zaleca się utworzenie z przewodu sieciowego pętli, po której będzie skapywać woda, co zapobiegnie przedostawaniu się wody po przewodzie do gniazda wtykowego.

- Parametry elektryczne urządzenia muszą być zgodne z parametrami sieci elektrycznej. Parametry te można znaleźć na tabliczce znamionowej, opakowaniu lub w niniejszej instrukcji.

A Budowa

① Obudowa aluminiowa ② Pokrywa obudowy ③ 2 x śruba z rowkiem krzyżowym M5 x 10 mm ④ Lampa UV-C ⑤ Oprawa lampy UV-C ⑥ Statecznik z przewodem sieciowym ⑦ Tuleja gwintowana ⑧ Przyłącze węża ∅ 12/16 mm ⑨ Przyłącze węża ∅ 16/22 mm ⑩ Szklane okienko kontrolne ⑪ Uchwyt ⑫ 4 x śruba mocująca uchwyt ⑬ Nakrętka złączkowa (zabezpieczenie węża) ⑭ Dioda LED stanu ⑮ Pole dotykowe

Rozpakowanie

To urządzenie zawiera lampę UV-C.

Podczas rozpakowywania sprawdzić, czy urządzenie jest kompletne. Ze względów bezpieczeństwa lampa UV-C znajduje się w osobnym opakowaniu i nie jest zamontowana w urządzeniu, aby zapobiec stłuczeniu podczas transportu.

UWAGA: lampa UV-C zawiera ręć! Z lampą należy obchodzić się ostrożnie NIEBEZPIECZEŃSTWO STŁUCZENIA! Nie dotykać korpusu lampy gołymi palcami. Koniecznie użyć miękkiej szmatki lub podobnych materiałów.

B Montaż

Przed przystąpieniem do montażu uważnie przeczytać instrukcję i przestrzegać wskazówek bezpieczeństwa.

Odkręcić obie śruby z rowkiem krzyżowym ③ i unieść pokrywę obudowy ②. Wyjąć oprawę lampy UV-C ⑤. Włożyć ostrożnie lampę UV-C ④ w oprawę, aż do słyszalnego zablokowania. Umieścić ostrożnie oprawę z zamontowaną lampą UV-C ⑤ w obudowie i docisnąć. Założyć i przykręcić pokrywę obudowy.

UWAGA: nie włączać lampy UV-C poza urządzeniem. Niezamierzone użycie urządzenia lub uszkodzenie obudowy może spowodować emisję niebezpiecznego promieniowania UV-C. Nawet małe dawki promieniowania UV-C mogą powodować uszkodzenia skóry i oczu.

Za pomocą załączonych śrub zamocować uchwyt ⑪ i statecznik w odpowiednim miejscu (np. w szafce pod akwarium) i umieścić sterylizator UV w uchwycie.

UWAGA: w celu uniknięcia szkód spowodowanych woda przed przystąpieniem do zainstalowania sterylizatora UV do systemu węży wyłączyć system filtrujący / pompę obiegową i uważać, aby w przewodach nie było wody.

Zainstalować sterylizator EHEIM reeflexUV+e po stronie łioczenia (powrót wody z filtra zewnętrznego albo z pompy obiegowej). Nasunąć końca węży na przyłącza węży ⑧ ⑨ i zabezpieczyć nakrętką złączkową ⑬. Połączyć przyłącze węża ze sterylizatorem UV obracając tuleje gwintowane, dokręcić ręką. Uruchomić urządzenie filtrujące albo pompę obiegową. Przestrzegać instrukcji eksploatacji dostarczonej przez producenta.

Operacja

Wymagania systemowe

Urządzenia końcowe obsługujące sieć Wi-Fi (smartfon, tablet, notebook itp.).

Tworzenie lub podłączanie sieci

Uruchomić urządzenie, podłączając je do wtyczki sieciowej. Okno kontroli funkcji ⑩ świeci się na niebiesko.

- Dioda LED stanu ⑭ miga na biało: Trwa tworzenie sieci urządzenia.

- Dioda LED stanu świeci na niebiesko: Urządzenie utworzyło sieć.

Połącz się z siecią Wi-Fi

1. Otwórz ustawienia sieciowe urządzenia końcowego (smartfon, tablet, notebook itp.).
2. Podłącz urządzenie końcowe do sieci Wi-Fi urządzenia (SSID) EHEIM reeflex XXXXXXXX.
3. Wprowadź klucz bezpieczeństwa sieci (Key).

SSID, jak również klucz bezpieczeństwa sieci znajdziesz na etykiecie na stateczniku ⑥ lub zeskanuj kod QR 1, aby nawiązać połączenie.

Dostęp do strony internetowej

1. Otwórz przeglądarkę internetową i wprowadź następujący adres internetowy: http://192.168.1.1

Możesz również użyć kodu QR 2 (patrz etykieta), aby otworzyć stronę w przeglądarce.

Konfiguracja początkowa

1. Wybierz żądany język z selektora języka i postępuj zgodnie z instrukcjami dotyczącymi wstępnej konfiguracji.

Reset

Dotknąć palcem pola dotykowego ⑮ przez ok. 8 do 10 sekund, aż dioda LED stanu zaświeci się zmieniając kolor. Jeśli dioda statusu świeci się na zielono, reset został zakończony i urządzenie ponownie tworzy swoją sieć. Klucz bezpieczeństwa sieci (Key) i kod QR 1 są nieprawidłowe. Połączenie z siecią jest możliwe bez klucza bezpieczeństwa sieci (Key).

Znaczenie Dioda LED stanu

• Dioda LED stanu miga na biało: Trwa tworzenie sieci.
• Dioda LED statusu świeci na niebiesko: Urządzenie utworzyło sieć i jest gotowe do pracy.
• Dioda LED statusu świeci się na zielono: urządzenie jest połączone z innym urządzeniem EHEIMdigital.

C Czyszczenie i konserwacja

UWAGA: Przed rozpoczęciem konserwacji odłączyć urządzenie od zasilania. w celu uniknięcia szkód spowodowanych wodą przed przystąpieniem do zainstalowania sterylizatora UV do systemu węży wyłączyć system filtrujący / pompę obiegową i uważać, aby w przewodach nie było wody.

Czyszczenie: Odłączyć sterylizator UV od systemu węży obracając tuleje gwintowane⑦ i wyjąć go z uchwytu. Szklaną rurkę wewnątrz odstojnika UV należy czyścić w regularnych odstępach czasu, najlepiej przy każdym czyszczeniu filtra, najpóźniej po 3 miesiącach. Użyj uniwersalnej szczotki EHEIM (nr zamówienia 4005570), aby przeciągnąć go kilka razy.

Konserwacja: Maksymalny czas pracy lampy UV-C wynosi ok. 8000 godzin po tym czasie lampę trzeba wymienić. Czas jest wyświetlany w przeglądzie jednostek w oprogramowaniu lub przekazywany za pomocą wiadomości e-mail.

Przed przystąpieniem do montażu uważnie przeczytać instrukcję i koniecznie przestrzegać wskazówek bezpieczeństwa.

UWAGA: nie włączać lampy UV-C poza urządzeniem. Niezamierzone użycie urządzenia lub uszkodzenie obudowy może spowodować emisję niebezpiecznego promieniowania UV-C. Nawet małe dawki promieniowania UV-C mogą powodować uszkodzenia skóry i oczu.

Odkręcić obie śruby z rowkiem krzyżowym ③ i unieść pokrywę obudowy ②. Wyjąć oprawę z lampą UV-C z obudowy, a następnie wyjąć ostrożnie lampę UV-C z oprawy. Umieścić ostrożnie nową lampę UV-C w oprawie, aż do słyszalnego zablokowania (patrz rys. B3).

UWAGA: lampa UV-C zawiera rtęć! Z lampą należy obchodzić się ostrożnie NIEBEZPIECZEŃSTWO STŁUCZENIA!

Nie dotykać korpusu lampy gołymi palcami. Koniecznie użyć miękkiej szmatki lub podobnych materiałów.

Usuwanie usterek

Uwaga! Porażenie prądem elektrycznym!

- Przed rozpoczęciem usuwania usterek wyjąć wtyk sieciowy.

Usterka	Możliwa przyczyna	Sposób usunięcia
Lampa UVC nie świeci	Brak napięcia sieciowego	► Sprawdzić napięcie sieciowe► Sprawdzić przewód zasilający
	Wtyk sieciowy nie jest podłączony	► Podłączyć wtyk sieciowy do gniazda sieciowego
	Lampa UVC jest uszkodzona	► wymienić lampę UVC
Woda nie jest przejrzysta	Zanieczyszczony przepływ	► Wyczyścić szczotką do czyszczenia
	Lampa UVC nie ma już mocy	► wymienić lampę UVCPrzekroczono żywotność około 8000 godzin

W przypadku pozostałych usterek skontaktować się z serwisem EHEIM.

Likwidacja i utylizacja

Przechowywanie

1. Zdemontować urządzenie z akwarium
2. Wyczyścić urządzenie.
3. Przechowywać urządzenie w miejscu nienarażonym na występowanie ujemnych temperatur.

Utylizacja

Podczas utylizacji urządzenia należy przestrzegać obowiązujących przepisów prawnych. Informacja dotycząca utylizacji urządzeń elektrycznych i elektronicznych we Wspólnocie Europejskiej: Na terenie Wspólnoty Europejskiej obowiązują przepisy krajowe dotyczące utylizacji urządzeń zasilanych elektrycznie, które oparte są na dyrektywie UE 2012/19/WE w sprawie zużytego sprzętu elektrycznego i elektronicznego (WEEE). Zgodnie z nimi niniejszego urządzenia nie wolno wyrzucać do odpadów komunalnych ani domowych. Urządzenie jest bezpłatnie odbierane w komunalnych punktach zbiórki lub przez zakłady utylizacji odpadów. Opakowanie produktu składa się z materiałów, które można poddać recyklingowi. Materiały te należy zutylizować w ekologiczny sposób i oddać do ponownego przetworzenia.
