reeflexUV+e 800 - Akvariefilter EHEIM - Gratis bruksanvisning och manual

Produkttyp	UV-C-klaratisator för akvarium
Varumärke	EHEIM
Modell	reeflexUV+e 800
Användning	Söt- och saltvattensakvarium
Teknik	UV-C-strålning
Maximal vattentemperatur	35 °C
Skyddsklass	IP X7 (klarar kortvarig nedsänkning)
Elektrisk skyddsklass	I
Slanganslutningar	12/16 mm och 16/22 mm
UV-C-lampans livslängd	Cirka 8 000 timmar
Höljets material	Aluminium
Anslutningsmöjligheter	Inbyggd Wi-Fi, styrning via EHEIMdigital-app eller webbläsare
LED-statusindikator	Vit (nätverksskapande), blå (redo), grön (ansluten till annan enhet)
Leveransinnehåll	Hölje, UV-C-lampa, fäste, ballast, hylsa, anslutningar, monteringssats, skruvar och muttrar
Underhåll	Rengöring av glasröret med universell EHEIM-borste (art. 4005570)
Byte av lampa	Efter 8 000 drifttimmar
Säkerhet	Använd inte lampan utanför höljet; innehåller kvicksilver
Endast inomhusbruk	Ja
Fastsättning	Väggfäste ingår
Återställning	Tryck på touchfältet i 8–10 sekunder
QR-kod för Wi-Fi-anslutning	På ballastens etikett
UV-C-lampans typ	UV-C-kvicksilverlampa (utbytbar)

Vanliga frågor - reeflexUV+e 800 EHEIM

Hur installerar man EHEIM reeflexUV+e 800-klaratisatorn?

Installationen görs på trycksidan av filtret eller cirkulationspumpen. Fäst ballasten och klaratisatorn med medföljande skruvar. Anslut slangarna (12/16 mm eller 16/22 mm) till anslutningarna och dra åt muttrarna. Anslut enheten till elnätet.

Hur ansluter man enheten till Wi-Fi?

Anslut enheten, LED blinkar vitt. Gå till Wi-Fi-inställningarna på din smartphone, anslut till nätverket "EHEIM reeflex XXXXXXXX" och ange säkerhetsnyckeln (Key) som finns på ballastens etikett. Öppna en webbläsare och gå till adressen 192.168.1.1 för initial konfiguration.

Vad gör man om UV-C-lampan inte tänds?

Kontrollera nätspänningen och strömkabeln. Se till att kontakten är ordentligt ansluten. Om problemet kvarstår kan lampan vara defekt och måste bytas.

Hur rengör man klaratisatorn?

Koppla bort enheten och stäng av vattentillförseln. Ta bort klaratisatorn från systemet. Använd den universella rengöringsborsten från EHEIM (art. 4005570) för att rengöra glasröret inuti. Utför rengöringen minst var tredje månad.

När ska UV-C-lampan bytas?

Lampans livslängd är cirka 8 000 timmar. Ett meddelande varnar dig i appen eller via e-post. Följ bytesproceduren: skruva loss locket, ta bort den gamla lampan försiktigt (rör inte glaset), sätt i den nya tills den klickar på plats.

Vattnet i mitt akvarium förblir grumligt, vad gör jag?

Kontrollera att avloppsslangen inte är smutsig (rengör den med en borste). Om UV-C-lampan har överstigit 8 000 timmar, byt den. Se också till att vattenflödet är tillräckligt.

Är det farligt att titta på UV-C-lampan?

Ja, titta aldrig direkt på den tända UV-C-lampan, inte ens kortvarigt. UV-C-strålarna kan skada ögon och hud. Använd lampan endast i höljet.

Kan jag använda enheten med saltvatten?

Ja, klaratisatorn är konstruerad för söt- och saltvattensakvarium. Respektera max temperaturen 35 °C och använd inte frätande eller brandfarliga ämnen.

Hur återställer man enheten?

Tryck på touchfältet i 8–10 sekunder tills LED blir grön. Återställningen är klar och nätverket återskapas. Säkerhetsnyckeln är då inte längre giltig.

Vad gör man vid vattenläckage?

Koppla omedelbart bort alla akvarieenheter från elnätet. Kontrollera anslutningarna och säkerhetsmuttern. Om läckan kvarstår, kontakta EHEIMs service.

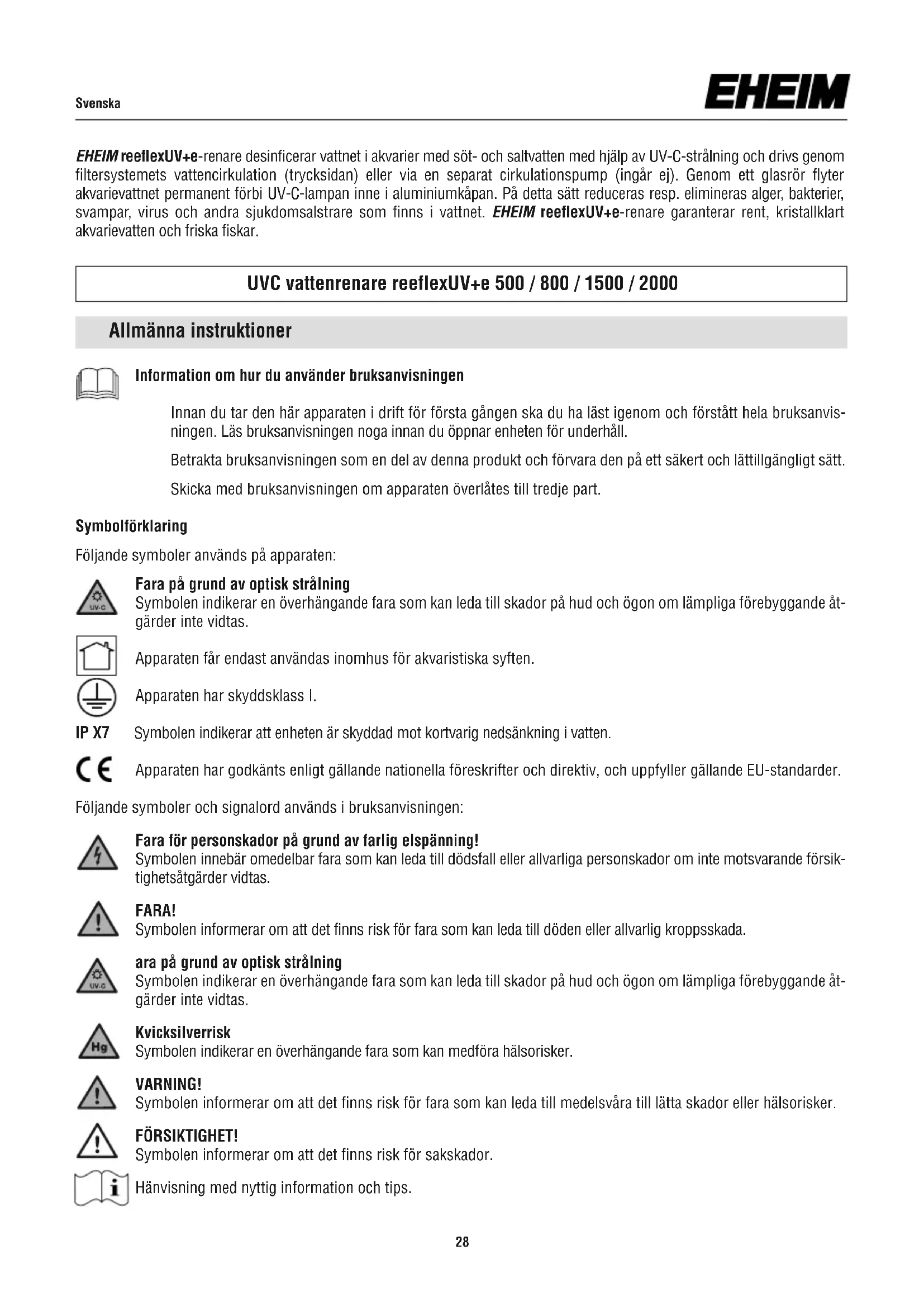

BRUKSANVISNING reeflexUV+e 800 EHEIM

EHEIM reeflexUV+e-renare desinficerar vattnet i akvarier med söt- och saltvatten med hjälp av UV-C-strålning och drivs genom filtersystemets vattencirkulation (trycksidan) eller via en separat cirkulationspump (ingår ej). Genom ett glasrör flyter akvarievattnet permanent förbi UV-C-lampan inne i aluminiumkåpan. På detta sätt reduceras resp. elimineras alger, bakterier, svampar, virus och andra sjukdomsalstrare som finns i vattnet. EHEIM reeflexUV+e-renare garanterar rent, kristallklart akvarievatten och friska fiskar.

UVC vattenrenare reeflexUV+e 500 / 800 / 1500 / 2000

Allmänna instruktioner

Information om hur du använder bruksanvisningen

Innan du tar den här apparaten i drift för första gången ska du ha läst igenom och förstått hela bruksanvisningen. Läs bruksanvisningen noga innan du öppnar enheten för underhåll.

Betrakta bruksanvisningen som en del av denna produkt och förvara den på ett säkert och lättillgängligt sätt.

Skicka med bruksanvisningen om apparaten överlåtes till tredje part.

Symbolförklaring

Följande symboler används på apparaten:

Fara på grund av optisk strålning

Symbolen indikerar en överhängande fara som kan leda till skador på hud och ögon om lämpliga förebyggande åtgärder inte vidtas.

Apparaten får endast användas inomhus för akvaristiska syften.

Apparaten har skyddsklass I.

IP X7 Symbolen indikerar att enheten är skyddad mot kortvarig nedsänkning i vatten.

Apparaten har godkänts enligt gällande nationella föreskrifter och direktiv, och uppfyller gällande EU-standarder.

Följande symboler och signalord används i bruksanvisningen:

Fara för personskador på grund av farlig elspänning!

Symbolen innebär omedelbar fara som kan leda till dödsfall eller allvarliga personskador om inte motsvarande försiktighetsåtgärder vidtas.

FARA!

Symbolen informerar om att det finns risk för fara som kan leda till döden eller allvarlig kroppsskada.

ara på grund av optisk strålning

Symbolen indikerar en överhängande fara som kan leda till skador på hud och ögon om lämpliga förebyggande åtgärder inte vidtas.

Kvicksilverrisk

Symbolen indikerar en överhängande fara som kan medföra hälsorisker.

WARNING!

Symbolen informerar om att det finns risk för fara som kan leda till medelsvära till lätta skador eller hälsorisker.

FÖRSIKTIGHET!

Symbolen informerar om att det finns risk för sakskador.

Hänvisning med nyttig information och tips.

Användningsområde

Apparaten och alla delar som ingår i leveransen är avsedda för användning i hemmiljö och får endast användas:

• för desinfektion av akvarievatten från sötvatten- och saltvattenakvarium
• inomhus
• i enlighet med de tekniska specifikationerna

För apparaten gäller följande begränsningar:

• använd aldrig UVC-lampan utanför sitt hölje eller för något annat ändamål
• Den får inte användas för yrkesmässiga eller industriella ändamål
  • Vattentemperaturen får inte överskrida 35 °C
• enheten får, varken för sötvatten eller saltvatten, användas vid förekomsten av frätande, brandfarliga, aggressiva eller explosiva ämnen
• Den får aldrig drivas utan vattengenomströmning

Denna apparat kan innebära fara för personer och saker i fall apparaten används på ett olämpligt sätt eller om inte alla säkerhetsanvisningar beaktas.

För din egen säkerhet

• Se till att apparatens förpackning och smådelar hålls utom räckhåll för barn och personer som inte är medvetna om sitt agerande. Förpackningen och smådelarna kan utgöra en fara (risk för kvävning). Förvaras utom räckhåll för djur.
• Denna apparat kan användas av barn från och med 8 år och äldre samt av personer med nedsatt fysisk, sensorisk och mental förmåga eller bristande erfarenhet och kunskap, under förutsättning att de befinner sig under uppsikt eller har undervisats om apparatens säkra användning. Barn får inte leka med apparaten. Rengöring och användarunderhåll får ej utföras av barn utan att en vuxen person håller uppsikt.
• Genomför en besiktningskontroll innan apparaten tas i drift för att säkerställa att apparaten och i synnerhet nätkabeln och stickkontakten är oskadda.
• använd inte enheten om den inte fungerar som den ska eller är skadad
• Använd aldrig apparaten med en skadad nätkabel.
• Reparationer får uteslutande göras av servicetekniker från EHEIM.
• Bär inte apparaten genom att hålla i nätkabeln och dra inte i kabeln eller apparaten för att stänga av strömmen, utan dra alltid i stickkontakten.
• Genomför endast arbeten som finns beskrivna i anvisningarna.
• Utför aldrig några tekniska ändringar på apparaten.
• Använd endast originalreservdelar och -tillbehör till apparaten.
• använd aldrig UVC-lampan utanför dess hölje.
• titta aldrig in i UVC-lampans ljus.

• de elektriska installationerna måste uppfylla internationella och nationella installationsföreskrifter.

• Som skydd mot för hög kontaktspänning måste installationen innehålla ett felströmsskydd med en nominell utlösningsström på högst 30 mA. Fråga en auktoriserad elektriker.

• Separera genast alla apparater i akvariet från elnätet vid ett vattenläckage eller om jordfelsbrytaren utlöses.
• Separera alltid alla apparater i akvariet från elnätet om de inte används, innan delar monteras eller demonteras och innan rengörings- och underhåll-sarbeten genomförs.
• Nätkabeln för apparaten kan inte bytas ut. Vid skador på kabeln måste appa- raten skrotas.
• Skydda nätuttaget och stickkontakten mot fukt. Vi rekommenderar att göra en ögla på nätkabeln som förhindrar att eventuellt vatten på kabeln rinner ner till stickkontakten.
• Apparaten elektriska specifikationer måste överensstämma med elnätets specifikationer. Du hittar alla uppgifter på typskylten, på förpackningen eller i denna bruksanvisning.

A Begreppsdefinition

① Aluminiumkåpa ② Kåpans lock ③ 2 x stjärnskruvar M5 x 10 mm ④ UV-C-lampa ⑤ Fattning för UV-C-lampa ⑥ Driftdon med nätkabel ⑦ Spännhylsa ⑧ Slanganslutning ∅ 12/16 mm ⑨ Slanganslutning ∅ 16/22 mm ⑩ Fönster för funktionskontroll i glas ⑪ Hållare ⑫ 4 x fästskruvar för hållare ⑬ Kopplingsmutter (slangsäkring) ⑭ Status-LED ⑮ Beröringsfält

Uppackning

Denna enhet innehåller en UV-C-lampa.

Kontrollera om alla delar är med när du packar upp. Av säkerhetsskäl har UV-C-lampan förpackats separat och är inte monterad i apparaten. Detta för att undvika brottskador under transporten.

OBS! UV-C-lampan innehåller kvicksilver! UV-C-lampan måste hanteras omsorgsfullt BROTTRISK! Glaskroppen får ej beröras med fingrarna. Använd alltid en mjuk duk eller liknande.

B Montering

Läs instruktionen noga före monteringen och beakta under alla omständigheter säkerhetsinformationen.

Öppna de båda stjärnskruvarna ③ och ta av käpans ② lock. Dra ut UV-C-lampans ⑤ fattning. Sätt försiktigt i UV-C-lampan ④ i fattningen ⑤ tills du tydligt hör att den klickar fast. Sätt försiktigt åter i fattningen med den monterade UV-C-lampan i käpan och tryck fast den. Sätt käpans lock på plats och skruva fast det.

OBS! UV-C-lampan får aldrig användas utanför apparaten. Oavsiktlig användning av enheten eller skador på höljet kan leda till utsläpp av farlig UV-C-strålning. Redan små mängder UV-C-strålning kan förorsaka skador på ögon och hud.

Montera hållare ⑪ och driftdon ⑥ på en lämplig plats (t.ex. i skåpet under akvariet) med hjälp av medföljande skruvar och fixera UV-renaren i hållaren.

OBS! För att undvika vattenskador vid rengöring och underhåll, måste filtret resp. cirkulationspumpen tas ur drift innan UV-renaren installeras i filtrets slangsystem. Se till att det inte finns något vatten kvar i ledningssystemet.

Installera UV-renaren EHEIM reeflexUV+e på trycksidan (det externa filtrets eller cirkulationspumpens vattenretur). För slangändarna på slanganslutningarna ⑧ ⑨ och säkra med kopplingsmuttern ⑬. Anslut slanganslutningen till UV-renaren genom att vrida på skruvhylsorna ⑦ och dra åt för hand. Ta filter resp. cirkulationspump åter i drift. Beakta tillverkarens bruksanvisning.

Operation

Systemkrav

Wi-Fi-kapabla slutenheter (smarta telefoner, surfplattor, bärbara datorer etc.).

Skapa eller ansluta ett nätverk

Sätt enheten i drift genom att koppla in nätkontakten. Funktionskontrollfönstret ⑩ lyser blått.

• Status-LED ⑭ blinkar vitt: Enhetens nätverk håller på att skapas.
• Status-LED lyser blått: Enheten har skapat ett nätverk.

Anslut till ett Wi-Fi-nätverk

1. Öppna nätverksinställningarna för din slutenhet (smarttelefon, surfplatta, bärbar dator etc.).
2. Anslut din slutenhet till enhetens Wi-Fi-nätverk (SSID) EHEIM reeflex XXXXXXXX.
3. Ange nätverkssäkerhetsnyckeln (Key).

Du hittar SSID och nätverkssäkerhetsnyckeln på etiketten på förkopplingsdonet ⑥ eller skanna QR-koden 1 för att upprätta en anslutning.

Tillgång till webbplatsen

1. Öppna din webbläsare och ange följande webbadress: http://192.168.1.1

Du kan också använda QR-kod 2 (se etikett) för att öppna webbplatsen i webbläsaren.

Inledande konfiguration

1. Välj önskat språk i språkväljaren och följ instruktionerna för den första konfigurationen.

Återställ

Rör vid beröringsfältet ⑮ med ett finger i ca 8 till 10 sekunder tills status-LED:n lyser med färgskiftning. Om statuslampan lyser grönt är återställningen klar och enheten skapar sitt nätverk igen. Nätverkets säkerhetsnyckel och QR-kod 1 är ogiltiga. Anslutning till nätverket är möjlig utan nätverkssäkerhetsnyckeln.

Betydelse Status-LED

• Statuslampan blinkar vitt: Nätverket håller på att skapas.
• Status-LED lyser blått: Enheten har skapat ett nätverk och är redo för drift.
• Status LED lyser grönt: Enheten är ansluten till en annan EHEIMdigital-enhet.

C Rengöring och underhåll

OBS! Innan underhållsarbeten utförs måste apparaten skiljas från elnätet. För att undvika vattenskador vid rengöring och underhåll, måste filtret resp. cirkulationspumpen tas ur drift innan UV-renaren installeras. Se till att det inte finns något vatten kvar i ledningssystemet.

Rengöring:

Ta loss UV-renaren från ledningssystemet genom att vrida på spännhylsorna ⑦ och ta ut den ur hållaren. Rengör glasröret inuti UV-klararen med jämna mellanrum, helst varje gång filtret rengörs, senast efter 3 månader. EHEIM universal-rengöringsborste (beställningsnr. 4005570) dras igenom ett flertal gånger.

Underhåll:

UV-C-lampan har en max. drifttid på ca 8 000 timmar och måste därefter bytas ut. Tiden visas i programvarans enhetsöversikt eller meddelas via e-post.

Läs instruktionen noga före monteringen och beakta under alla omständigheter säkerhetsinformationen.

OBS! UV-C-lampan får aldrig användas utanför apparaten. Oavsiktlig användning av enheten eller skador på höljet kan leda till utsläpp av farlig UV-C-strålning. Redan små mängder UV-C-strålning kan förorsaka skador på ögon och hud.

Öppna de båda stjärnskruvarna ③ och ta av kåpans lock ②. Ta loss fattningen med UV-C-lampan ur käpan och dra försiktigt ut UV-C-lampan ur fattningen. Sätt försiktigt i en ny UV-C-lampa i fattningen, tills du tydligt hör att den klickar fast (se bild B3).

OBS! UV-C-lampan innehåller kvicksilver! UV-C-lampan måste hanteras omsorgsfullt BROTTRISK! Glaskroppen får ej beröras med fingrarna. Använd alltid en mjuk duk eller liknande.

Avhjälpa fel

Varning! Fara för elektrisk stöt!

- Dra ut stickkontakten innan du börjar avhjälpa fel.

Fel	Möjliga orsaker	Åtgärder
UVC-lampan tänds inte	Nätspänning saknas	► Kontrollera nät-spänningen► Kontrollera matarledningen
	Stickkontakten är inte isatt	► Sätt i stickkontakten i väggut- taget
	UVC-lampan är defekt	► Byt UVC-lampa
Vattnet är inte klart	Genomströmningsledningen är smutsig	► Rengör med rengöringsbor- sten
	UVC-lampan har ingen lyskraft mer	► Byt UVC-lampa drifttid på ca 8 000 timmar överskridits

Kontakta EHEIM-serviceavdelningen vid övriga fel.

Urdrifttagning och bortskaffande

Förvaring

1. Koppla bort enheten från akvariet
2. Rengör apparaten
3. Förvara den på en frostfri plats.

Kassering

Beakta gällande föreskrifter vid kassering. Information om omhändertagande av elektriska och elektroniska apparater inom EU: Inom EU gäller nationella föreskrifter för elektriskt drivna apparater som grundar sig på EU-direktiv 2012/19/EU om avfall som utgörs av eller innehåller elektrisk och elektronisk utrustning (WEEE). Enligt detta direktiv får sådana apparater inte längre kastas i det kommunala avfallet eller bland hushållsavfall. Apparaten lämnas in till den kommunala sopstationen eller återvinningscentralen utan kostnad. Produktförpackningen består av återvinningsbara material. Kas-

sera den på miljömässigt sätt och lämna in för återvinning.
