Typ produktu	UV-C čistička pro akvárium
Značka	EHEIM
Model	reeflexUV+e 800
Použití	Sladkovodní a mořská akvária
Technologie	UV-C záření
Maximální teplota vody	35 °C
Třída krytí	IP X7 (odolává krátkému ponoření)
Třída elektrického krytí	I
Hadicové připojení	12/16 mm a 16/22 mm
Životnost UV-C lampy	Přibližně 8 000 hodin
Materiál pouzdra	Hliník
Konektivita	Integrovaný Wi-Fi, ovládání pomocí aplikace EHEIMdigital nebo webového prohlížeče
LED indikátor stavu	Bílá (vytváření sítě), modrá (připraveno), zelená (připojeno k jinému zařízení)
Obsah balení	Pouzdro, UV-C lampa, držák, předřadník, objímka, hadicové spojky, montážní sada, šrouby a matice
Údržba	Čištění skleněné trubice univerzálním kartáčem EHEIM (ref. 4005570)
Výměna lampy	Po 8 000 hodinách provozu
Bezpečnost	Nepoužívejte lampu mimo pouzdro; obsahuje rtuť
Pouze pro vnitřní použití	Ano
Upevnění	Součástí je nástěnný držák
Resetování	Stiskněte dotykovou plochu na 8 až 10 sekund
QR kód pro připojení Wi-Fi	Na štítku předřadníku
Typ UV-C lampy	Rtuťová UV-C lampa (vyměnitelná)

Často kladené otázky - reeflexUV+e 800 EHEIM

Jak nainstalovat čističku EHEIM reeflexUV+e 800?

Instalace se provádí na tlakové straně filtru nebo cirkulačního čerpadla. Upevněte předřadník a čističku pomocí dodaných šroubů. Připojte hadice (12/16 mm nebo 16/22 mm) k hadicovým spojkám a utáhněte matice. Zapojte zařízení do sítě.

Jak připojit zařízení k Wi-Fi?

Zapojte zařízení, LED bliká bíle. V nastavení Wi-Fi vašeho smartphonu se připojte k síti "EHEIM reeflex XXXXXXXX" a zadejte bezpečnostní klíč (Key) umístěný na štítku předřadníku. Otevřete webový prohlížeč a přejděte na adresu 192.168.1.1 pro počáteční konfiguraci.

Co dělat, když se UV-C lampa nerozsvítí?

Zkontrolujte síťové napětí a napájecí kabel. Ujistěte se, že je zástrčka správně zapojena. Pokud problém přetrvává, lampa je možná vadná a musí být vyměněna.

Jak čistit čističku?

Odpojte zařízení a uzavřete přívod vody. Vyjměte čističku z okruhu. Použijte univerzální čisticí kartáč EHEIM (ref. 4005570) k vyčištění skleněné trubice uvnitř. Toto čištění provádějte alespoň každé 3 měsíce.

Kdy je třeba vyměnit UV-C lampu?

Lampa má životnost přibližně 8 000 hodin. V aplikaci nebo e-mailem obdržíte upozornění. Postupujte podle postupu výměny: odšroubujte kryt, opatrně vyjměte starou lampu (nedotýkejte se skla), vložte novou až do zaklapnutí.

Voda v mém akváriu zůstává zakalená, co dělat?

Zkontrolujte, zda není odtoková hadice znečištěná (vyčistěte ji kartáčem). Pokud UV-C lampa překročila 8 000 hodin, vyměňte ji. Také se ujistěte, že je průtok vody dostatečný.

Je nebezpečné se dívat na UV-C lampu?

Ano, nikdy se nedívejte přímo do rozsvícené UV-C lampy, ani krátce. UV-C záření může poškodit oči a kůži. Lampu používejte pouze v jejím pouzdře.

Mohu zařízení používat s mořskou vodou?

Ano, čistička je určena pro sladkovodní i mořská akvária. Dodržujte maximální teplotu 35 °C a nepoužívejte žíravé ani hořlavé látky.

Jak resetovat zařízení?

Stiskněte dotykovou plochu na 8 až 10 sekund, dokud LED nezmění barvu na zelenou. Reset je dokončen a síť je znovu vytvořena. Bezpečnostní klíč poté již není platný.

Co dělat v případě úniku vody?

Okamžitě odpojte všechna zařízení akvária od sítě. Zkontrolujte hadicové spojky a pojistnou matici. Pokud únik přetrvává, kontaktujte servis EHEIM.

NÁVOD K OBSLUZE reeflexUV+e 800 EHEIM

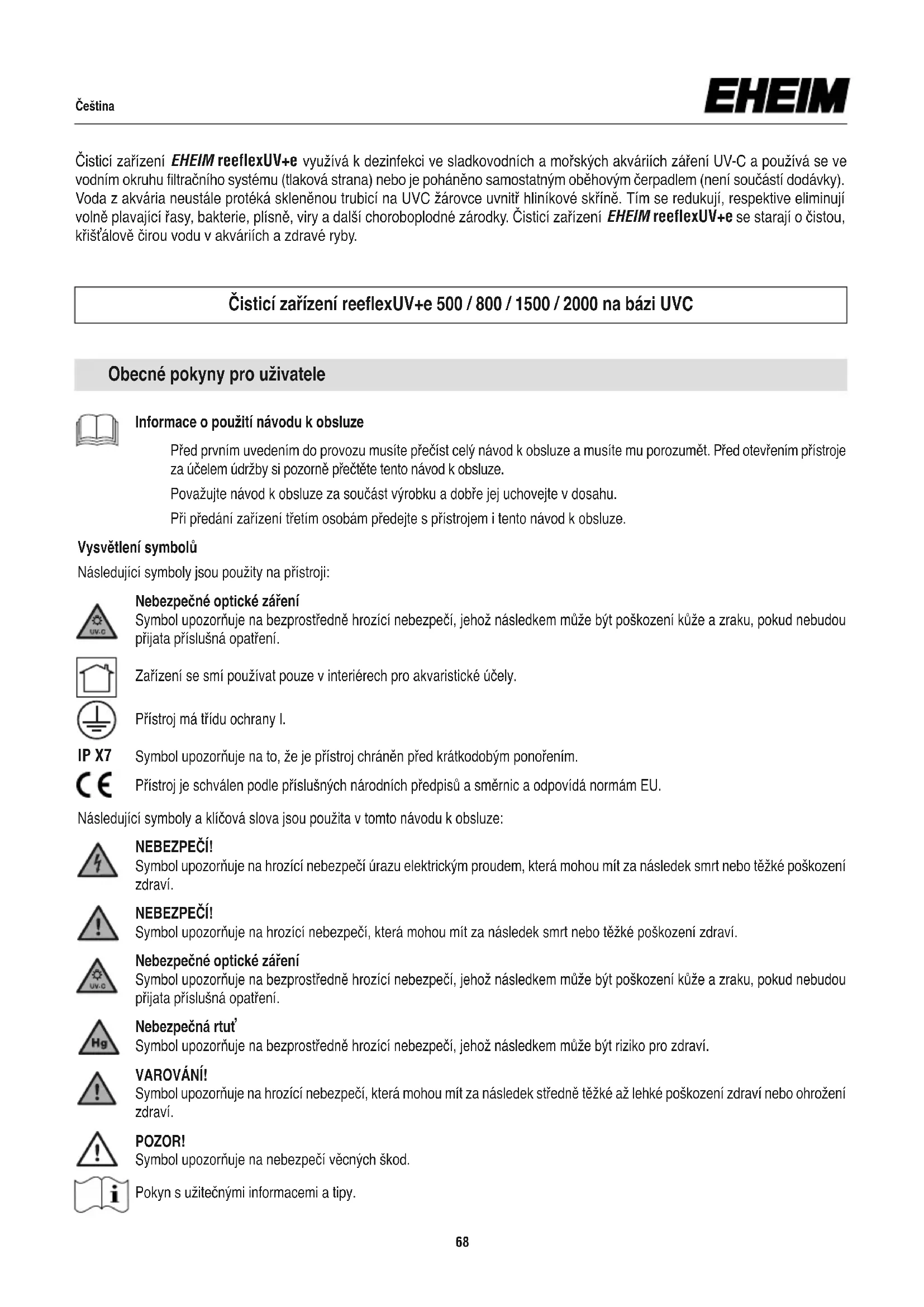

Čisticí zařizení EHEIM reeflexUV+e využívá k dezinfekci ve sladkovodních a mořských akváriích záření UV-C a používá se ve vodním okruhu filtračního systému (tlaková strana) nebo je poháněno samostatným oběhovým čerpadlem (není součástí dodávky). Voda z akvária neustále protéká skleněnou trubicí na UVC žárovce uvnitř hliníkové skříně. Tím se redukují, respektive eliminují volně plavající řasy, bakterie, plísně, viry a další choroboplodné zárodky. Čisticí zařizení EHEIM reeflexUV+e se starají o čistou, křišťálově čirou vodu v akváriích a zdravé ryby.

Čisticí zařízení reeflexUV+e 500 / 800 / 1500 / 2000 na bázi UVC

Obecné pokyny pro uživatele

Informace o použití návodu k obsluze

Před prvním uvedením do provozu musíte přečíst celý návod k obsluze a musíte mu porozumět. Před otevřením přístroje za účelem údržby si pozorně přečtěte tento návod k obsluze.

Považujte návod k obsluze za součást výrobku a dobře jej uchovejte v dosahu.

Při předání zařízení třetím osobám předejte s přístrojem i tento návod k obsluze.

Vysvětlení symbolů

Následující symboly jsou použity na přístroji:

Nebezpečné optické záření

Symbol upozorňuje na bezprostředně hrozící nebezpečí, jehož následkem může být poškození kůže a zraku, pokud nebudou přijata příslušná opatření.

Zařízení se smí používat pouze v interiérech pro akvaristické účely.

Přístroj má třídu ochrany I.

IP X7

Symbol upozorňuje na to, že je přístroj chráněn před krátkodobým ponořením.

Přístroj je schválen podle příslušných národních předpisů a směrnic a odpovídá normám EU.

Následující symboly a klíčová slova jsou použita v tomto návodu k obsluze:

NEBEZPEČÍ!

Symbol upozorňuje na hrozící nebezpečí úrazu elektrickým proudem, která mohou mít za následek smrt nebo těžké poškození zdraví.

NEBEZPEČÍ!

Symbol upozorňuje na hrozící nebezpečí, která mohou mít za následek smrt nebo těžké poškození zdraví.

Nebezpečné optické záření

Symbol upozorňuje na bezprostředně hrozící nebezpečí, jehož následkem může být poškození kůže a zraku, pokud nebudou přijata příslušná opatření.

Nebezpečná rtut'

Symbol upozorňuje na bezprostředně hrozící nebezpečí, jehož následkem může být riziko pro zdraví.

VAROVÁNÍ!

Symbol upozorňuje na hrozící nebezpečí, která mohou mít za následek středně těžké až lehké poškození zdraví nebo ohrožení zdraví.

POZOR!

Symbol upozorňuje na nebezpečí věcných škod.

Pokyn s užitečnými informacemi a tipy.

Oblast použití

Přístroj a všechny části, které jsou součástí dodání, jsou určeny pro soukromé využití a smí se používat výhradně:

• k dezinfekci ve sladkovodních a slaných akváriích
• ve vnitřních prostorách
• při dodržení technických údajů

Pro přístroj platí následující omezení:

• Svítidlo UVC nikdy nepoužívejte mimo kryt nebo k jiným účelům.
• nepoužívejte jej pro komerční nebo průmyslové účely
• teplota vody nesmí překročit 35°C
• Nesmějí být čerpány žíravé, hořlavé, agresivní ani výbušné látky, slaná voda a pitná voda.
• nikdy jej nepoužívejte bez průtoku vody

Bezpečnostní pokyny

Pokud se přístroj používá neodborně, případně v rozporu s účelem použití nebo jsou zanedbány bezpečnostní pokyny, může přístroj představovat riziko poškození života a zdraví i riziko věcných škod.

Pro Vaši bezpečnost

• Obal zařízení a malé díly se nesmí dostat do rukou dětí ani osob, které si nejsou vědomy svých činů, protože tyto předměty mohou být zdrojem nebezpečí (Nebezpečí udušení!). Uchovávejte mimo dosah zvířat.
• Tento přístroj smějí používat děti od 8 let a osoby se sníženými fyzickými, senzorickými nebo mentálními schopnostmi nebo s nedostatkem zkušeností a/nebo znalostí pouze pod dozorem, nebo po poučení o bezpečném použití přístroje, a poté, co porozuměly nebezpečím, která z jeho použití plynou. Nenechávejte děti, aby si s přístrojem hrály. Čištění a uživatelskou údržbu nesmí provádět děti bez dozoru.
• Před použitím proved'te vizuální kontrolu a ujistěte se, že přístroj, a zejména sít'ový kabel a zástrčka, nejsou poškozeny.
• Přístroj nepoužívejte, pokud řádně nefunguje nebo je poškozen.
• Nikdy nepoužívejte přístroj, pokud je poškozený síťový kabel.
• Opravy smí provádět výhradně autorizovaný servis EHEIM.
• Přístroj nenoste za síťový kabel a pro odpojení od sítě zatáhněte vždy za zástrčku a nikoli za kabel nebo za přístroj.
• Provádějte pouze takové práce, které jsou popsány v tomto návodu k použití.
• Nikdy neprovádějte technické změny na zařízení.
• Používejte pouze originální náhradní díly a příslušenství k přístroji.
• Nikdy nepoužívejte žárovku UVC mimo kryt.
• Nedívejte se do světla svítidla UVC.
• Elektrické instalace musejí odpovídat mezinárodním a národním ustanovením zřizovatele.

• Čerpadlo musí být jištěno proudovým chráničem se jmenovitým reziduálním proudem maximálně 30 mA. V případě dotazů nebo problémů se obraťte na kvalifikované elektrikáře.
• Při prosakování vody, příp. pokud reagují proudové chrániče, ihned odpojte všechny přístroje v akváriu od elektrické sítě.
• V zásadě odpojujte všechny přístroje v akváriu od elektrické sítě, pokud se nepoužívají, před jejich demontáží nebo montáží a před každým čištěním a údržbovými pracemi.
• Napájecí kabel nelze vyměnit. Pokud je napájecí vedení poškozeno, musí být přístroj zlikvidován.
• Chraňte zásuvku a síťovou zástrčku před vlhkostí. Je doporučeno vytvořit ze síťového kabelu smyčku na odkapávání, která by zabránila, aby se voda dostala po kabelu do zásuvky.
• Elektrické údaje přístroje se musí shodovat s údaji elektrické sítě. Tyto údaje naleznete na typovém štítku, obalu nebo v tomto návodu.

A Vysvětlení pojmů

① hliníková skříně ② víko skříně ③ 2 x křížové šrouby M5 x 10 mm ④ UV-C žárovka ⑤ objímka pro UV-C žárovku ⑥ předřadník se síťovým kabelem ⑦ závitová objímka ⑧ hadicová přípojka ∅ 12/16 mm ⑨ hadicová přípojka ∅ 16/22 mm ⑩ skleněné okénko kontroly fungování ⑪ držák ⑫ 4 x upevňovací šrouby pro držák ⑬ převlečná matice (jištění hadice) ⑭ Stavová LED ⑮ Dotykové pole

Vybalení

Toto zařízení obsahuje UV-C lampu.

Při vybalení zkontrolujte, zda jsou přítomné všechny díly. UV-C žárovka je z bezpečnostních důvodů zabalena samostatně a není namontována do zařízení, aby se zabránilo rozbití při přepravě.

POZOR: UVC žárovka obsahuje rtuť! S UV-C žárovkou manipulujte opatrně NEBEZPEČÍ PRASKNUTÍ! Skleněného tělesa se nedotýkejte prsty. Použijte bezpodmínečně měkký hadřík apod.

B Montáž

Před montáží si pozorně přečtěte návod a bezpodmínečně dbejte bezpečnostních pokynů.

Povolte oba šrouby s krížovou hlavou ③ a odeberte víko skříně ②. Vytáhněte objímku pro UV-C žárovku ⑤. UV-C žárovku ④ opatrně uložte do objímky ⑤ až slyšitelně zacvakne. Objímku s namontovanou UV-C žárovkou opět opatrně uložte do skříně a pevně domáčkněte. Nasadťe víko skříně a přišroubujte je.

POZOR: UV-C žárovku nikdy neuvádějte do provozu mimo zařízení. Neúmyslné použití zařízení nebo poškození krytu může mít za následek vyzařování nebezpečného UV-C záření. UV-C záření může v malé dávce způsobit poškození očí a kůže.

Držák ⑪ a předřadník ⑥ upevněte na vhodné místo (například na spodní skřín akvária) pomocí přiložených šroubů a UV čisticí zařízení upevněte do držáku.

POZOR: Chcete-li se vyhnout škodám způsobeným vodou, před instalací UV čisticí zařízení uveďte mimo provoz hadicový systém, filtrační zařízení, respektive cirkulační čerpadlo a dbejte na to, aby systém vedení neobsahoval žádnou vodu.

UV čisticí zařízení EHEIM reeflexUV+e nainstalujte na tlakové straně (recirkulace vody z vnějšího filtru nebo z cirkulačního čerpadla). Konce hadic nasuňte na hadicové přípojky ⑧ ⑨ a zajistěte převlečnou maticí ⑬. Hadicovou přípojku spojte s UV čisticím zařízením prostřednictvím otáčení závitovými objímkami ⑦ a dotáhněte pevně rukou. Filtrační zařízení, respektive cirkulační čerpadlo opět uved'te do provozu. Řid'te se návodem k obsluze od výrobce.

Provoz

Systémové požadavky

Koncová zařízení podporující Wi-Fi (chytrý telefon, tablet, notebook atd.).

Vytvoření nebo připojení sítě

Přístroj uved'te do provozu zapojením do síťové zástrčky. Okno ovládání funkcí ⑩ se rozsvítí modře.

• Stavová LED ⑭ bliká bíle: Vytváří se síť jednotky.
• Stavový indikátor svítí modře: Zařízení vytvořilo síť.

Připojení k síti Wi-Fi

1. Otevřete nastavení sítě koncového zařizení (chytrý telefon, tablet, notebook atd.).
2. Připojte koncové zařízení k síti Wi-Fi zařízení (SSID) EHEIM reeflex XXXXXXXX.
3. Zadejte klíč zabezpečení sítě (Key).

SSID a bezpečnostní klíč sítě najdete na štítku na předřadníku ⑥ nebo naskenujte QR kód 1 a navažte spojení.

Přístup na webové stránky

1. Otevřete webový prohlížeč a zadejte následující webovou adresu: http://192.168.1.1

Pomocí kódu QR 2 (viz štítek) můžete také otevřít webovou stránku v prohlížeči.

Počáteční konfigurace

1. Ve voliči jazyků vyberte požadovaný jazyk a postupujte podle pokynů pro počáteční konfiguraci.

Obnovení

Dotýkejte se dotykového pole ⑮ prstem po dobu přibližně 8 až 10 sekund, dokud se nerozsvítí stavová LED dioda se změnou barvy. Pokud se stavový indikátor rozsvítí zeleně, je reset dokončen a jednotka znovu vytvoří síť. Bezpečnostní klíč sitě (Key) a kód QR 1 jsou neplatné. Připojení k síti je možné bez bezpečnostního klíče sitě (Key).

Význam Stavová LED dioda

• Štavová LED bliká bíle: Vytváří se síť.
• Stavový indikátor svítí modře: Zařízení vytvořilo síť a je připraveno k provozu.
• Stavová LED dioda svítí zeleně: Zařízení je připojeno k jinému zařízení EHEIMdigital.

C Čištění a údržba

POZOR: Před údržbářskými pracemi je třeba zařízení odpojit od sítě. Chcete-li se při čištění a údržbě vyhnout škodám způsobeným vodou, před instalací UV čisticí zařízení uveďte mimo provoz hadicový systém, filtrační zařízení, respektive cirkulační čerpadlo a dbejte na to, aby systém vedení neobsahoval žádnou vodu.

Čištění:

UV čisticí zařizení oddělte od vedení otáčením závitovými objímkami ⑦ a vyjměte z držáku. Skleněnou trubici uvnitř UV čističe čistěte v pravidelných intervalech, nejlépe při každém čištění filtru, nejpozději však po 3 měsících. Několikrát ji protáhněte univerzálním čisticím kartáčem EHEIM (objednací č. 4005570).

Údržba:

UV-C žárovka má maximální dobu provozu cca 8 000 hodin a pak je třeba ji vyměnit. Čas se zobrazí v přehledu jednotek softwaru nebo je sdělen e-mailovou zprávou.

Před montáží si pozorně přečtěte návod a bezpodmínečně dbejte bezpečnostních pokynů.

POZOR: UV-C žárovku nikdy neuvádějte do provozu mimo zařízení. Neúmyslné použití zařízení nebo poškození krytu může mít za následek vyzařování nebezpečného UV-C záření. UV-C záření může v malé dávce způsobit poškození očí a kůže.

Povolte oba šrouby s křížovou hlavou ③ a odeberte víko skříně ② Vyjměte objímku s UVC žárovkou ze skříně a UV-C žárovku opatrně vytáhněte z objímky. Opatrně do objímky vložte novou UV-C žárovku, až slyšitelně zacvakne (viz obr. B3).

POZOR: UV-C žárovka obsahuje rtuť! S UV-C žárovkou manipulujte opatrně NEBEZPEČÍ PRASKNUTÍ! Skleněného tělesa se nedotýkejte prsty. Používejte bezpodmínečně měkký hadřík apod.

Odstraňování poruch

Pozor! Nebezpečí úrazu elektrickým proudem!

- Před odstraňováním poruchy vytáhněte zástrčku ze sítě.

Porucha	Možná příčina	Řešení
Svítidlo UVC nesvítí	Chybí síťové napětí	► Zkontrolujte síťové napětí► Zkontrolujte přívod
	Síťová zástrčka není zasunuta	► Zastrčte zástrčku do síťového zdroje
	Svítidlo UVC je vadné	► vyměnit svítidlo UVC
Voda není čirá	Průtokové potrubí je znečištěné	► Vyčistit čisticím kartáčem
	Svítidlo UVC již neposkytuje výkon	► Vyměnit svítidlo UVCByla překročena životnost 8 000 hodin

Při jiných poruchách se prosím obratte na servis EHEIM.

Vyřazení z provozu a likvidace

Skladování

. Provedte demontáž přístroje z akvária

1. Přístroj vyčistěte
2. Uskladněte přístroj na nemrznoucím místě.

Likvidace

Při likvidaci dodržujte příslušné legislativní předpisy. Informace o likvidaci elektrických a elektronických přístrojů v ES: V rámci Evropského společenství se likvidace přístrojů s elektrickým pohonem řídí národními ustanoveními, která jsou založena na směrnici EU 2012/19/EU o použitých elektronických přístrojích (WEEE). Podle tohoto ustanovení nesmíte přístroj likvidovat spolu s komunálním nebo domovním odpadem. Přístroj zdarma odevzdejte do komunální sběrny odpadu nebo do sběrného dvora. Balení produktu se skládá z recyklovatelných materiálů. Likvidujte je ekologicky a recyklujte je.
