Terméktípus	UV-C akváriumtisztító
Márka	EHEIM
Modell	reeflexUV+e 800
Használat	Édesvízi és tengeri akváriumokhoz
Technológia	UV-C sugárzás
Maximális vízhőmérséklet	35 °C
Védelmi osztály	IP X7 (rövid ideig tartó vízbe merítésnek ellenáll)
Elektromos védelmi osztály	I
Tömlőcsatlakozók	12/16 mm és 16/22 mm
UV-C lámpa élettartama	Körülbelül 8 000 óra
Ház anyaga	Alumínium
Kapcsolódás	Beépített Wi-Fi, vezérlés EHEIMdigital alkalmazással vagy webböngészővel
Állapot LED jelző	Fehér (hálózat létrehozása), kék (kész), zöld (másik eszközhöz csatlakoztatva)
A csomag tartalma	Ház, UV-C lámpa, tartó, előtét, gyűrű, csatlakozók, rögzítés, csavarok és anyák
Karbantartás	Üvegcső tisztítása EHEIM univerzális kefével (ref. 4005570)
Lámpacsere	8 000 üzemóra után
Biztonság	Ne használja a lámpát a háztól elkülönítve; higanyt tartalmaz
Csak beltéri használatra	Igen
Rögzítés	Fali tartó mellékelve
Visszaállítás	Nyomja meg az érintőmezőt 8-10 másodpercig
QR-kód a Wi-Fi csatlakozáshoz	Az előtét címkéjén
UV-C lámpa típusa	Higanyos UV-C lámpa (cserélhető)

Gyakran ismételt kérdések - reeflexUV+e 800 EHEIM

Hogyan telepítsem az EHEIM reeflexUV+e 800 tisztítót?

A telepítés a szűrő vagy a cirkulációs szivattyú nyomóoldalán történik. Rögzítse az előtétet és a tisztítót a mellékelt csavarokkal. Csatlakoztassa a tömlőket (12/16 mm vagy 16/22 mm) a csatlakozókhoz, és húzza meg az anyákat. Csatlakoztassa a készüléket a hálózathoz.

Hogyan csatlakoztassam a készüléket a Wi-Fi-hez?

Csatlakoztassa a készüléket, a LED fehéren villog. Okostelefonja Wi-Fi beállításaiban csatlakozzon az "EHEIM reeflex XXXXXXXX" hálózathoz, és adja meg a biztonsági kulcsot (Key), amely az előtét címkéjén található. Nyisson meg egy böngészőt, és lépjen a 192.168.1.1 címre a kezdeti konfigurációhoz.

Mit tegyek, ha az UV-C lámpa nem gyullad fel?

Ellenőrizze a hálózati feszültséget és a tápkábelt. Győződjön meg arról, hogy a dugó jól be van dugva. Ha a probléma továbbra is fennáll, a lámpa hibás lehet, és ki kell cserélni.

Hogyan tisztítsam a tisztítót?

Húzza ki a készüléket, és zárja el a vízbevezetést. Vegye ki a tisztítót a körből. Használja az EHEIM univerzális tisztítókefét (ref. 4005570) az üvegcső belsejének tisztításához. Ezt a tisztítást legalább 3 havonta végezze el.

Mikor kell kicserélni az UV-C lámpát?

A lámpa élettartama körülbelül 8 000 óra. Az alkalmazásban vagy e-mailben értesítést kap. Kövesse a csere eljárását: csavarja le a fedelet, óvatosan távolítsa el a régi lámpát (ne érintse meg az üveget), helyezze be az újat a kattanásig.

Az akváriumom vize továbbra is zavaros, mit tegyek?

Ellenőrizze, hogy a lefolyótömlő nem szennyezett-e (tisztítsa meg egy kefével). Ha az UV-C lámpa meghaladta a 8 000 órát, cserélje ki. Győződjön meg arról is, hogy a vízáramlás elegendő.

Veszélyes ránézni az UV-C lámpára?

Igen, soha ne nézzen közvetlenül a bekapcsolt UV-C lámpára, még rövid ideig sem. Az UV-C sugarak károsíthatják a szemet és a bőrt. Csak a házban használja a lámpát.

Használhatom a készüléket tengervízzel?

Igen, a tisztító édesvízi és tengeri akváriumokhoz is készült. Tartsa be a maximális 35 °C hőmérsékletet, és ne használjon maró vagy gyúlékony anyagokat.

Hogyan állítsam vissza a készüléket?

Érintse meg a érintőmezőt 8-10 másodpercig, amíg a LED zöld nem lesz. A visszaállítás befejeződött, és a hálózat újra létrejön. A biztonsági kulcs ekkor már nem érvényes.

Mit tegyek vízszivárgás esetén?

Azonnal húzza ki az akvárium összes készülékét a hálózatból. Ellenőrizze a csatlakozókat és a biztonsági anyát. Ha a szivárgás továbbra is fennáll, forduljon az EHEIM szervizhez.

HASZNÁLATI ÚTMUTATÓ reeflexUV+e 800 EHEIM

hu Kezelési utasítás

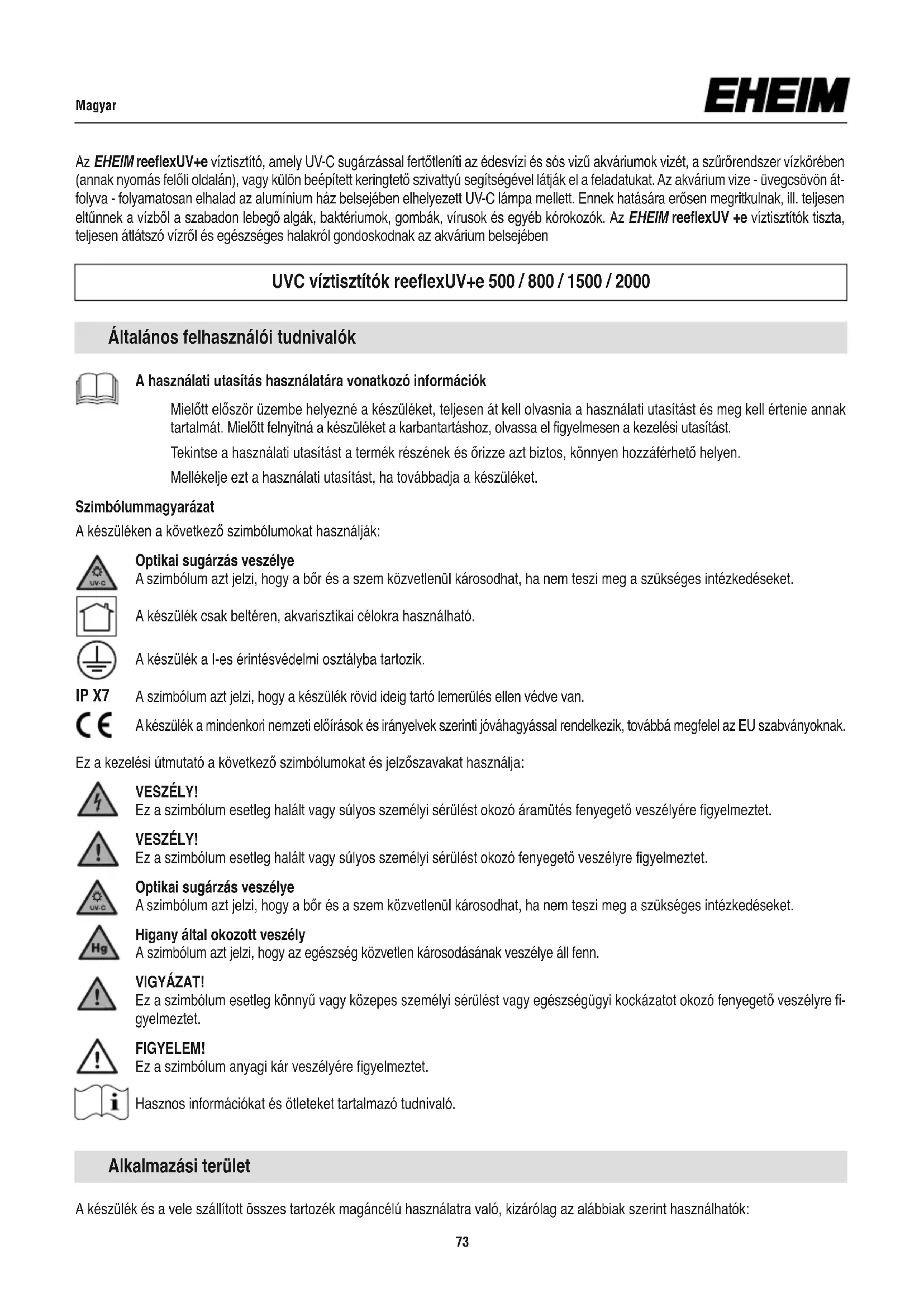

Az EHEIM reeflexUV+e víztisztító, amely UV-C sugárzással fertőtleníti az édesvízi és sós vizű akváriumok vizét, a szűrőrendszer vízkörében (annak nyomás felőli oldalán), vagy külön beépített keringtető szivattyú segítségével látják el a feladatukat. Az akvárium vize - üvegcsövön átfolyva - folyamatosan elhalad az alumínium ház belsejében elhelyezett UV-C lámpa mellett. Ennek hatására erősen megritkulnak, ill. teljesen eltűnnek a vízből a szabadon lebegő algák, baktériumok, gombák, vírusok és egyéb kórokozók. Az EHEIM reeflexUV +e víztisztítók tiszta, teljesen átlátszó vízről és egészséges halakról gondoskodnak az akvárium belsejében

UVC víztisztítók reeflexUV+e 500 / 800 / 1500 / 2000

Általános felhasználói tudnivalók

A használati utasítás használatára vonatkozó információk

Mielött először üzembe helyezné a készüléket, teljesen át kell olvasnia a használati utasítást és meg kell értenie annak tartalmát. Mielött felnyitná a készüléket a karbantartáshoz, olvassa el figyelmesen a kezelési utasítást.

Tekintse a használati utasítást a termék részének és őrizze azt biztos, könnyen hozzáférhető helyen.

Mellékelje ezt a használati utasítást, ha továbbadja a készüléket.

Szimbólummagyarázat

A készüléken a következő szimbólumokat használják:

IP X7

Optikai sugárzás veszélye

A szimbólum azt jelzi, hogy a bör és a szem közvetlenül károsodhat, ha nem teszi meg a szükséges intézkedéseket.

A készülék csak beltéren, akvarisztikai célokra használható.

A készülék a l-es érintésvédelmi osztályba tartozik.

A szimbólum azt jelzi, hogy a készülék rövid ideig tartó lemerülés ellen védve van.

A készülék a mindenkori nemzeti előírások és irányelvek szerinti jóváhagyással rendelkezik, továbbá megfelel az EU szabványoknak.

Ez a kezelési útmutató a következő szimbólumokat és jelzőszavakat használja:

VESZÉLY!

Ez a szimbólum esetleg halált vagy súlyos személyi sérülést okozó áramütés fenyegető veszélyére figyelmeztet.

VESZÉLY!

Ez a szimbólum esetleg halált vagy súlyos személyi sérülést okozó fenyegető veszélyre figyelmeztet.

Optikai sugárzás veszélye

A szimbólum azt jelzi, hogy a bör és a szem közvetlenül károsodhat, ha nem teszi meg a szükséges intézkedéseket.

Higany által okozott veszély

A szimbólum azt jelzi, hogy az egészség közvetlen károsodásának veszélye áll fenn.

VIGYÁZAT!

Ez a szimbólum esetleg könnyű vagy közepes személyi sérülést vagy egészségügyi kockázatot okozó fenyegető veszélyre figyelmeztet.

FIGYELEM!

Ez a szimbólum anyagi kár veszélyére figyelmeztet.

Hasznos információkat és ötleteket tartalmazó tudnivaló.

Alkalmazási terület

A készülék és a vele szállított összes tartozék magáncélú használatra való, kizárólag az alábbiak szerint használhatók:

• édesvízi és sós vizű akváriumok akváriumi vizének fertőtlenítésére
• beltérben
• a müszaki adatok betartásával

A készülékre a következő korlátozások érvényesek:

• Soha ne üzemeltesse az UVC lámpát a házon kívül, és ne használja más célra.
• kisipari vagy ipari célokra nem használható
• a vízhőmérséklet nem haladhatja meg a 35 °C-ot
• maró, könnyen gyúlékony, agresszív vagy robbanásveszélyes anyagok, sós víz és ivóvíz nem továbbítható.
• soha ne üzemeltesse vízátfolyás nélkül

Biztonsági tudnivalók

A készülék veszélyt jelenthet az emberekre és anyagi javakra nézve, amennyiben szakszerűtlenül, ill. nem rendeltetésszerűen használják vagy ha figyelmen kívül hagyják a biztonsági tudnivalókat.

Az Önök biztonsága érdekében

• A készülék csomagolását és az apró alkatrészeket tartsa távol a gyermekektől vagy olyan személyektől, akik nincsenek tisztában a cselekedeteikkel, mivel a csomagolás veszélyforrás lehet (fulladásveszély!). Tartsa távol állatoktól.
• Ezt a készüléket abban az esetben használhatják 8 éves vagy annál idősebb gyerekek, továbbá korlátozott testi, érzékszervi vagy mentális képességekkel rendelkező, ill. kellő tapasztalattal és/vagy tudással nem rendelkező személyek, ha eközben felügyelet alatt állnak, illetve a készülék biztonságos használatát illetően oktatásban részesültek, és tisztában vannak az abból eredő veszélyekkel. A készülék nem játék – ne engedje, hogy a gyermekek játsszanak vele. A tisztítást és a felhasználói karbantartást gyermekek csak felügyelet mellett végezhetik.
• Használat előtt szemrevételezéssel ellenőrizze, hogy a készülék, és különösen a hálózati csatlakozókábel és csatlakozódugó sérülésmentes-e.
• Ne használja a készüléket, ha nem működik megfelelően, vagy sérült.
• A készüléket semmiképpen sem szabad sérült hálózati kábellel használni.
• Javítást kizárólag EHEIM szerviz végezhet.
• Ne vigye a készüléket a hálózati kábelnél fogva, és a hálózatról való leválasztáshoz minden esetben a csatlakozódugót és ne a kábelt vagy a készüléket húzza.
• Csak a jelen útmutatóban leírt munkákat végezze el.
• Soha ne hajtson végre a készüléken műszaki változtatást.
• A készülékhez kizárólag eredeti pótalkatrészeket és tartozékokat használjon.
• Soha ne használja az UVC lámpát a házon kívül.
• Soha ne nézzen az UVC lámpa fényébe.
• Az elektromos berendezéseknek meg kell felelniük a nemzetközi és nemzeti szere-lési előírásoknak.
• A készüléket legfeljebb 30 mA névleges hibaáramú hibaáramvédőkapcsolóval (FI-relé) kell biztosítani. Kérdések vagy problémák esetén forduljon villamossági szakemberhez.

- Vízszivárgás esetén, ill. ha kiold a hibaáram-védőkapcsoló, az akváriumban található összes készüléket azonnal válassza le a villamoshálózatról. - Alapszabály, hogy az akváriumban található összes készüléket válassza le a villamoshálózatról, amikor nem használja őket, mielőtt alkatrészt szerelne be- vagy ki, és minden tisztítási és karbantartási munka előtt.

- A készülék tápkábele nem cserélhető. Ha a kábel sérült, a készüléket ki kell cserélni.

- A csatlakozóaljzatot és a hálózati csatlakozódugót óvja a nedvességtől. Ajánlott a hálózati csatlakozókábellel cseppentőhurkot képezni, ezzel megakadályozható, hogy a kábelenesetleg lefolyó víz a csatlakozóaljzatba kerüljön.

- A készülék villamossági adatainak egyezniük kell a villamos hálózat adataival. Az adatok megtalálhatók a típustáblán, a csomagoláson vagy ebben az útmutatóban.

A Fogalom meghatározás

① alumínium ház ② házfedél ③ 2 x kereszthornyú csavar M5 x 10 mm ④ UV-C lámpa ⑤ UV-C lámpa foglalat ⑥ elötét hálózati kábellel ⑦ menetes hüvely ⑧ tömlőcsatlakozó ∅ 12/16 mm ⑨ tömlőcsatlakozó ∅ 16/22 mm ⑩ üveg működésellenőrző ablak ⑪ tartófoglalat ⑫ 4 db rögzítő csavar. ⑬ hollandi anya (tömlőbiztosíték) ⑭ Állapot LED ⑮ Érintés mező

Kicsomagolás

Ez a készülék UV-C lámpát tartalmaz.

Kicsomagoláskor ellenőrizze, hogy minden alkatrész megvan-e. Biztonsági okokból az UV-C lámpát nem hagytuk a készülékben, hanem külön becsomagoltuk, nehogy eltörjön a szállításkor.

FIGYELEM! Az UV-C lámpa higanyt tartalmaz! Bánjon óvatosan az UV-C lámpával -TÖRÉSVESZÉLY! Az üveg testet ne érintse meg közvetlenül az ujjával. Erre a célra használjon okvetlenül puha kendőt, vagy hasonlót.

B Szerelés

A szerelés előtt feltétlenül olvassa el figyelmesen az útmutatót és a biztonsági útmutatásokat.

Csavarja ki a két darab ③ kereszthornyú csavart, és vegye le a② házfedelet. Az UV-C lámpa⑤ foglalatát húzza ki. Az ④ UV-C lámpát óvatosan rakja be a ⑤ foglalatba, amíg hallhatóan a helyére nem pattan. Óvatosan rakja vissza a foglalatot a belé szerelt UV-C lámpával együtt a házba. A házfedelet rakja rá és csavarozza a helyére.

FIGYELEM! A készüléken kívül soha ne kapcsolja be az UV-C lámpát. A készülék nem szándékos használata vagy a ház sé- rülése veszélyes UV-C sugárzást eredményezhet. Az UV-C sugárzás már kis dózisban is árthat a szemnek és a börnek.

A mellékelt csavarokkal erősítse fel az ⑪ tartófoglalatot és az ⑥ előtétet a megfelelő helyre (pl. az akvárium alatt lévő szekrényben), és rögzítse az UV víztisztítót a tartófoglalatban.

FIGYELEM! Mielött az UV víztisztítót beszerelné a tömlörendszerbe, helyezze üzemen kívül a szűrőberendezést, ill. a keringtető szivattyút, nehogy vízkár keletkezzen bennük, és ügyeljen rá, hogy a vezetékrendszerben már ne legyen víz.

Szerelje be az EHEIM reeflexUV+e UV víztisztítót a nyomás felőli oldalon (ahol a külső szűrő felől visszatérő ág, vagy a keringtető szivattyú található). A tömlővégeket húzza rá a ⑧ ⑨ tömlőcsatlakozókra, és biztosítsa a ⑬ hollandi anyákkal. A ⑦ csavaros hüvelyek elforgatásával kösse össze a tömlőcsatlakozót az UV víztisztítóval, és húzza meg kézzel. Helyezze újból üzembe a szűrőberendezést, ill. a keringtető szivattyút. A gyártó kezelési útmutatójában mondottakat fogadja meg.

Múvelet

Rendszerkövetelmények

Wi-Fi-képes végberendezések (okostelefon, táblagép, notebook stb.)

Hálózat létrehozása vagy csatlakoztatása

dugasz behúzásával. A funkcióvezérlő ablak⑩ kék színnel világít.

• Állapot LED ⑭ Villog fehéren: Az egység hálózatának létrehozása folyamatban van.
• Az állapotjelző LED kék színnel világít: A készülék létrehozta a hálózatot.

Csatlakozás Wi-Fi hálózathoz

1. Nyissa meg a végberendezés (okostelefon, táblagép, notebook stb.) hálózati beállításait.
2. Csatlakoztassa a végberendezést a készülék Wi-Fi-hálózatához (SSID) EHEIM reeflex XXXXXXXX.
3. Adja meg a hálózati biztonsági kulcsot (Key).

Az SSID-t, valamint a hálózati biztonsági kulcsot megtalálja az előtét ⑥ címkéjén, vagy a kapcsolat létrehozásához szkennelje be a QR-kódot 1.

A weboldal elérése

1. Nyissa meg a webböngészőt, és írja be a következő webcímet: http://192.168.1.1

A QR-kód 2 (lásd a címkét) segítségével is megnyithatja a weboldalt a böngészőben.

Kezdeti konfiguráció

1. Válassza ki a kívánt nyelvet a nyelvválasztóból, és kövesse a kezdeti konfigurációhoz szükséges utasításokat.

Reset

Érintse meg az érintőképernyőt ⑮ ujjával kb. 8-10 másodperc, amíg az állapotjelző LED színváltoztatással világít. Ha az állapotjelző LED zöldre világít, a visszaállítás befejeződött, és a készülék újra létrehozza a hálózatát. A hálózati biztonsági kulcs (Key) és a QR-kód 1 érvénytelen. A hálózathoz való csatlakozás a hálózati biztonsági kulcs (Key) nélkül is lehetséges.

Jelentése Állapot LED

• Az állapotjelző LED fehéren villog: A hálózat létrehozása folyamatban van.
• Az állapotjelző LED kék színnel világít: A készülék létrehozta a hálózatot és készen áll a működésre.
• Az állapotjelző LED zöldre világít: A készülék egy másik EHEIMdigital készülékhez csatlakozik.

C Tisztítás és karbantartás

FIGYELEM! A karbantartási munkák elkezdése előtt húzza ki a készüléket a hálózati aljzatból. Mielőtt az UV víztisztítót beszerelné a tömlőrendszerbe, helyezze üzemen kívül a szűrőberendezést, ill. a keringtető szivattyút, nehogy vízkár keletkezzen bennük a tisztítás és karbantartás során, és ügyeljen rá, hogy a vezetékrendszerben már ne legyen víz.

Tisztítás:

A ⑦ csavaros hüvelyek forgatásával vegye le az UV víztisztítót a vezetékrendszerről, és vegye ki a tartófoglalatából. Tisztítsa meg az UV-tisztító belsejében lévő üvegcsövet rendszeres időközönként, lehetőleg minden alkalommal, amikor a szűrőt tisztítja, de legkésőbb 3 hónap elteltével. Az EHEIM univerzális tisztítókefét (megrend. sz. 4005570) többször húzza át rajta.

Karbantartás: Az UV-C lámpa max. üzemideje kb. 8000 óra, ez után fel kell újítani. Az idő megjelenik a szoftver egység-áttekintésében, vagy e-mail üzenetben közöljük.

A szerelés előtt feltétlenül olvassa el figyelmesen az útmutatót és a biztonsági útmutatásokat.

FIGYELEM! A készüléken kívül soha ne kapcsolja be az UV-C lámpát. A készülék nem szándékos használata vagy a ház sé- rülése veszélyes UV-C sugárzást eredményezhet. Az UV-C sugárzás már kis dózisban is árthat a szemnek és a börnek.

Csavarja ki a két darab ③ kereszthornyú csavart, és a ② házfedelet emelje le. A foglalatot, és benne az UV-C lámpát vegye ki a házból, és óvatosan húzza ki az UV-C lámpát a foglalatából. Az új UV-C lámpát óvatosan rakja be a foglalatába, amíg hallhatóan a helyére nem pattan (lásd B3. ábrát).

FIGYELEM! Az UV-C lámpa higanyt tartalmaz! Bánjon óvatosan az UV-C lámpával -TÖRÉSVESZÉLY! Az üveg - testet ne érintse meg közvetlenül az ujjával. Erre a célra használjon okvetlenül puha kendőt, vagy hasonlót.

Az üzemzavarok elhárítása

Figyelem! Áramütés veszélye!

- Az üzemzavarok elhárítása előtt húzza ki a hálózati csatlakozódugót.

Üzemzavar	Lehetséges ok	A megoldás
Az UVC lámpa nem világít	Hiányzik a hálózati feszültség	► Ellenőrizze a hálózati feszültséget► Ellenőrizze a betápláló vezetéket
	Nincs bedugva a hálózati csatlakozódugó	►Csatlakoztassa a hálózati csatlakozódugót a csatlakozóaljzatba
	Az UVC lámpa meghibásodott	►Cserélje ki az UVC lámpát
A víz nem tiszta	Az átfolyóvezeték szennyezett	►Tisztítsa meg a tisztító kefével
	Az UVC lámpa teljesítménye lecsökkent	►Cserélje ki az UVC lámpát Az élettartam körülbelül 8000 óra túllépte

Egyéb üzemzavar esetén kérjük, forduljon az EHEIM szervizéhez.

Leszerelés és ártalmatlanítás

Tárolás

1. Távolítsa el az eszközt az akváriumról
2. Tisztítsa meg a készüléket
3. A készüléket fagymentes helyen tárolja.

Ártalmatlanítás

A készülék ártalmatlanításakor vegye figyelembe a mindenkori törvényes előírásokat. Információk elektromos és elektronikuskészülékek Európai Közösségen belüli ártalmatlanítására vonatkozóan: Az Európai Közösségen belül az elektromos meghajtású készülékek hulladékainak ártalmatlanítását az elektromos és elektronikus berendezések hulladékairól szóló 2012/19/EU (WEEE) irányelven alapuló nemzeti rendelkezések szabályozzák. Ennek megfelelően a készüléket a továbbiakban nem szabad kommunális vagy háztartási hulladékként kezelni. A készüléket ingyenesen átveszik a települési gyűjtőhelyeken, ill. a hulladékgyűjtő udvarokban. A termék csomagolása újrahasznosítható anyagokból készült. Ezeket az anyagokat környezetbarát módon ártalmatlanítsa, és adja le őket újrahasznosításra.
