Tip produs	Clarificator UV-C pentru acvariu
Marcă	EHEIM
Model	reeflexUV+e 800
Utilizare	Acvarii de apă dulce și apă sărată
Tehnologie	Radiație UV-C
Temperatura maximă a apei	35 °C
Clasă de protecție	IP X7 (rezistă la imersie scurtă)
Clasă de protecție electrică	I
Racorduri furtun	12/16 mm și 16/22 mm
Durata de viață a lămpii UV-C	Aproximativ 8 000 ore
Materialul carcasei	Aluminiu
Conectivitate	Wi-Fi integrat, control prin aplicația EHEIMdigital sau browser web
Indicator LED de stare	Alb (creare rețea), albastru (pregătit), verde (conectat la alt dispozitiv)
Conținutul livrării	Carcasă, lampă UV-C, suport, balast, inel, racorduri, fixare, șuruburi și piulițe
Întreținere	Curățarea tubului de sticlă cu peria universală EHEIM (ref. 4005570)
Înlocuirea lămpii	După 8 000 ore de funcționare
Siguranță	Nu utilizați lampa în afara carcasei; conține mercur
Utilizare exclusiv în interior	Da
Fixare	Suport de perete inclus
Resetare	Apăsați 8-10 secunde pe câmpul tactil
Cod QR pentru conectare Wi-Fi	Pe eticheta balastului
Tip lampă UV-C	Lampă UV-C cu mercur (înlocuibilă)

Întrebări frecvente - reeflexUV+e 800 EHEIM

Cum se instalează clarificatorul EHEIM reeflexUV+e 800 ?

Instalarea se face pe partea de presiune a filtrului sau a pompei de circulație. Fixați balastul și clarificatorul cu ajutorul șuruburilor furnizate. Racordați furtunurile (12/16 mm sau 16/22 mm) la racorduri și strângeți piulițele. Conectați aparatul la rețea.

Cum se conectează aparatul la Wi-Fi ?

Conectați aparatul, LED-ul clipește în alb. În setările Wi-Fi ale telefonului, conectați-vă la rețeaua "EHEIM reeflex XXXXXXXX" și introduceți cheia de securitate (Key) aflată pe eticheta balastului. Deschideți un browser și accesați adresa 192.168.1.1 pentru configurarea inițială.

Ce trebuie făcut dacă lampa UV-C nu se aprinde ?

Verificați tensiunea rețelei și cablul de alimentare. Asigurați-vă că ștecherul este bine conectat. Dacă problema persistă, lampa poate fi defectă și trebuie înlocuită.

Cum se curăță clarificatorul ?

Deconectați aparatul și opriți alimentarea cu apă. Scoateți clarificatorul din circuit. Utilizați peria universală de curățare EHEIM (ref. 4005570) pentru a curăța tubul de sticlă din interior. Efectuați această curățare cel puțin o dată la 3 luni.

Când trebuie înlocuită lampa UV-C ?

Lampa are o durată de viață de aproximativ 8 000 de ore. Un mesaj vă va avertiza în aplicație sau prin e-mail. Urmați procedura de înlocuire: deșurubați capacul, scoateți lampa veche cu atenție (nu atingeți sticla), introduceți lampa nouă până la fixare.

Apa acvariului meu rămâne tulbure, ce trebuie făcut ?

Verificați dacă furtunul de evacuare nu este murdar (curățați-l cu o perie). Dacă lampa UV-C a depășit 8 000 de ore, înlocuiți-o. Asigurați-vă, de asemenea, că debitul apei este suficient.

Este periculos să te uiți la lampa UV-C ?

Da, nu priviți niciodată direct lampa UV-C aprinsă, nici măcar scurt. Razele UV-C pot deteriora ochii și pielea. Utilizați lampa doar în carcasă.

Pot folosi aparatul cu apă sărată ?

Da, clarificatorul este conceput pentru acvarii de apă dulce și apă sărată. Respectați temperatura maximă de 35 °C și nu utilizați substanțe corozive sau inflamabile.

Cum se resetează aparatul ?

Atingeți câmpul tactil timp de 8-10 secunde până când LED-ul devine verde. Resetarea s-a încheiat și rețeaua este recreată. Cheia de securitate nu mai este valabilă.

Ce trebuie făcut în caz de scurgere de apă ?

Deconectați imediat toate aparatele acvariului de la rețea. Verificați racordurile și piulița de siguranță. Dacă scurgerea persistă, contactați serviciul EHEIM.

MANUAL DE UTILIZARE reeflexUV+e 800 EHEIM

ro Manual de folosința

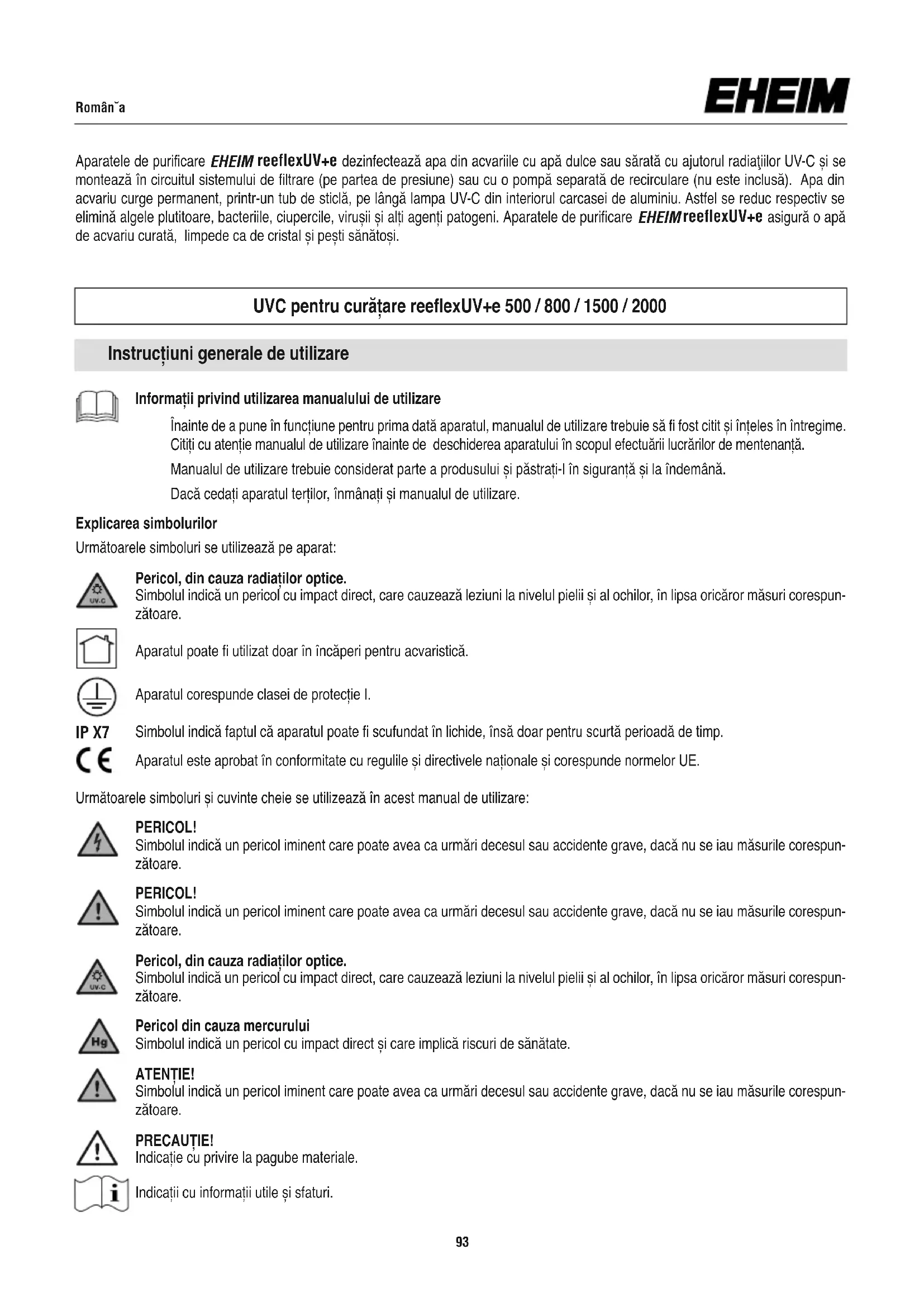

Aparatele de purificare EHEIM reeflexUV+e dezinfectează apa din acvariile cu apă dulce sau sărată cu ajutorul radiațiilor UV-C și se montează în circuitul sistemului de filtrare (pe partea de presiune) sau cu o pompă separată de recirculare (nu este inclusă). Apa din acvariu curge permanent, printr-un tub de sticlă, pe lângă lampa UV-C din interiorul carcasei de aluminiu. Astfel se reduc respectiv se elimină algele plutitoare, bacteriile, ciupercile, virușii și alti agenți patogeni. Aparatele de purificare EHEIM reeflexUV+e asigură o apă de acvariu curată, limpede ca de cristal și pești sănătoși.

UVC pentru curățare reeflexUV+e 500 / 800 / 1500 / 2000

Instrucțiuni generale de utilizare

Informații privind utilizarea manualului de utilizare

Înainte de a pune în funcțiune pentru prima dată aparatul, manualul de utilizare trebuie să fi fost citit și înteles în întregime. Citiți cu atenție manualul de utilizare înainte de deschiderea aparatului în scopul efectuării lucrărilor de mentenanță.

Manualul de utilizare trebuie considerat parte a produsului și păstrați-l în siguranță și la îndemână. Dacă cedați aparatul terților, înmânați și manualul de utilizare.

Explicarea simbolurilor

Următoarele simboluri se utilizează pe aparat:

Pericol, din cauza radiatilor optice.

Simbolul indică un pericol cu impact direct, care cauzează leziuni la nivelul pielii și al ochilor, în lipsa oricăror măsuri corespunzătoare.

Aparatul poate fi utilizat doar în încăperi pentru acvaristică.

Aparatul corespunde clasei de protectie I.

IP X7

Simbolul indică faptul că aparatul poate fi scufundat în lichide, însă doar pentru scurtă perioadă de timp.

Aparatul este aprobat în conformitate cu regulile și directivele naționale și corespunde normelor UE.

Următoarele simboluri și cuvinte cheie se utilizează în acest manual de utilizare:

PERICOL!

Simbolul indică un pericol iminent care poate avea ca urmări decesul sau accidente grave, dacă nu se iau măsurile corespun- zătoare.

PERICOL!

Simbolul indică un pericol iminent care poate avea ca urmări decesul sau accidente grave, dacă nu se iau măsurile corespun- zătoare.

Pericol, din cauza radiatilor optice.

Simbolul indică un pericol cu impact direct, care cauzează leziuni la nivelul pielii și al ochilor, în lipsa oricăror măsuri corespunzătoare.

Pericol din cauza mercurului

Simbolul indică un pericol cu impact direct și care implică riscuri de sănătate.

ATENTIE!

Simbolul indică un pericol iminent care poate avea ca urmări decesul sau accidente grave, dacă nu se iau măsurile corespun-zătoare.

PRECAUTIE!

Indicatie cu privire la pagube materiale.

Indicații cu informații utile și sfaturi.

Domeniu de utilizare

Aparatul și toate componentele din pachetul de livrare au fost concepute pentru uzul privat și pot fi utilizate exclusiv:

• Folosiți pentru dezinfectarea acvariilor cu apă dulce și cu apă de mare
• în interior
• cu respectarea datelor tehnice.

Pentru aparat se aplică următoarele limitări:

• Folosirea lămpilor UVC în afara carcasei sau în alte scopuri este interzisă.
• a nu se utiliza în scopuri comerciale sau industriale
• Temperatura apei nu trebuie să depășească 35 °C.
• Nu transportați, pate conține substanțe irritante, ușor inflamabile, agresive sau explozive, apă sărată sau apă potabilă
• a nu se opera fără debit de apă

Instrucțiuni de siguranță

Acest aparat poate reprezenta o sursă de pericol pentru persoane și bunuri, dacă acesta nu este utilizat în mod conform sau dacă nu se respectă instructiunile de siguranță.

Pentru siguranța dumneavoastră

• Ambalajul dispozitivului și piesele mici nu trebuie să ajungă în mâinile copiilor sau ale persoanelor care nu sunt conștiente de acțiunile lor, deoarece acest lucru poate reprezenta un risc (risc de sufocăre!). A se ținé la distanță de animale.
• Acest aparat poate fi utilizat de copii de peste 8 ani sau de persoane cu capacități fizice, senzoriale sau mentale reduse sau fără experiență și/sau cunoștințe dacă au fost instruite cu privire la uti lizarea în siguranță a aparatului și a pericolelor aferente. Copiii nu se pot juca cu aparatul. Curățarea și întretinerea de către utilizatori nu poate fi efectuată de copii decât dacă sunt supravegheati.
• Înainte de utilizare efectuați o verificare vizuală, pentru a vă asigura că aparatul, în special cablul de alimentare și stecărul nu sunt deteriorate.
• Folosirea aparatului defect sau deteriorat este interzisă.
• Nu utilizati aparatul cu cablul de alimentare defect.
• Reparațiile pot fi efectuate exclusiv de serviceul EHEIM.
• Nu transportați aparatul de cablu și scoateți-l din priză trăgând doar de ștecăr.
• Efectuați doar lucrările ce sunt descrise în acest manual.
• Nu efectuați modificări tehnice la aparat.
• Utilizați doar piese de schimb originale și accesorii pentru aparat.
• Folosirea lămpii UVC în afara carcasei este interzisă.
• Nu priviți în lumina emisă de lampa UVC.
• Echipamentele electrice trebuie să corespundă prevederilor naționale și internaționale aplicabile.

• Dispozitivul trebuie protejat de un dispozitiv de protectie cu un curent de măsurare maxim de 30 mA. Dacă aveți întrebări sau probleme, contactați un electrician.

• Deconectați imediat toate aparatele din acvariu de la rețeaua electrică în caz de scurgeri resp. când dispozitivul de protectie a declansat.

• Deconectați toate aparatele din acvariu de la rețeaua electrică dacă nu sunt folosite înainte de ă monta resp. demonta piese și înaintea tuturor lucrărilor de întreținere și curățare.
• Cablul de racord la rețea al pompei nu poate fi înlocuit. Dacă se defectează cablul de casează.
• Protejati priza și stecărul de umiditate. Se recomandă montarea unui manson de protectie la apă a cablului de alimentare, care să împiedice pătrunderea apei în' priză de-a lungul cablului.
• Datele electrice ale pompei trebuie să corespundă datelor rețelei electrice. Aceste date le găsiți pe plăcuța de tip, pe ambalaj sau în acest manual.

A Definirea termenilor

① Carcasă de aluminiu ② Capacul carcasei ③ 2x Şuruburi cruce M5x10mm ④ Lampa UV-C ⑤ Dulia pentru lampa UV-C ⑥ Balast electronic cu cablu de alimentare ⑦ Bucșă filetată ⑧ Racord de furtun ∅ 12/16 mm ⑨ Racord de furtun ∅ 16/22 mm ⑩ Fereastră de verificare a funcționării, din sticlă ⑪ Suport ⑫ 4x Şuruburi de fixare pentru suport ⑬ Piuliță olandeză (asigurarea furtunului) ⑭ LED de stare ⑮ Câmpul tactil

Despachetarea

Acest dispozitiv conține o lampă UV-C.

La despachetare se verifică dacă sunt toate componentele. Din motive de siguranță, lampa UV-C este împachetată separat și nu este montată în aparat pentru a se evita spargerea la transport.

ATENTIE: Lampa UV-C conține mercur! Manipulăți cu grijă lampa UV-C - PERICOL DE SPARGERE! Corpul de sticlă nu se atinge cu degetele. Folosiți obligatoriu o cârpă moale sau ceva similar.

B Montarea

Înainte de montaj citiți cu atenție instrucțiunile și respectați indicatiile de securitate.

Se desfac cele două şuruburi cruce ③ și se ridică capacul carcasei ②. Se scoate dulia pentru lampa UV-C ⑤. Lampa UV-C ④ se introduce cu atenție în dulie până ce se aude că este fixată. Dulia cu lampa UV-C ⑤ montată se introduce cu atenție la loc în carcasă și se apasă bine. Se pune capacul carcasei și se înşurubează.

ATENTIE: Lampa UV-C nu se pune niciodată în funcțiune în afara aparatului. Utilizarea neintentionată a dispozitivului sau deteriorarea carcasei poate duce la emisia de radiatii UV-C periculoase. Radiatiile UV-C pot fi dăunătoare pentru piele și ochi chiar și în doze mici.

Suportul ⑪ și balastul electronic ⑥ se fixează într-un loc adecvat (de ex. în dulapul de sub acvariu), cu şuruburile incluse, iar aparatul de purificare se fixează în suport.

ATENTIE: Pentru evitarea daunelor, înainte de instalarea aparatului de purificare UV în sistemul de furtunuri, se scoate din funcțiune instalația de filtrare respectiv pompa de recirculare și se va avea grijă ca sistemul de tuburi să nu mai conțină apă.

Instalați aparatul de purificare EHEIM reeflexUV+e pe partea de presiune (returul apei de la filtrul exterior sau pompa de recirculare). Capetele furtunului se împing pe racordurile de furtun⑧ ⑨ și se asigură cu piulița olandeză⑬. Racordul furtunului se leagă de aparatul de purificat UV prin rotirea bucșei filetate ⑦ și strângerea acesteia cu mâna. Instalația de filtrare respectiv pompa de recirculare se pun din nou în funcțiune. Se vor respecta instrucțiunile producătorului.

Operatiunea

Cerințe de sistem

Dispositive finale capable de Wi-Fi (telefon inteligent, tabletă, notebook etc.).

Crearea sau conectarea rețelei

Puneți aparatul în funcțiune prin conectarea fișei de alimentare. Fereastra de control al funcției ⑩ se aprinde în albastru.

• LED-ul de stare ⑭ clipește alb: se creează rețeaua unității.
• LED-ul de stare se aprinde în albastru: Dispozitivul a creat rețeaua.

Conectati-vă la reteaua Wi-Fi

1. Deschideti setările de retea ale dispozitivului dvs. final (telefon inteligent, tabletă, notebook etc.).
2. Conectati dispozitivul final la reteaua Wi-Fi a dispozitivului (SSID) EHEIM reeflex XXXXXXXX.
3. Introduceti cheia de securitate a rețelei (Key).

Veți găsi SSID-ul, precum și cheia de securitate a rețelei pe eticheta de pe balastul⑥ sau scanați codul QR 1 pentru a stabili o co-nexiune.

Accesarea site-ului web

1. Deschideți browserul web și introduceti următoarea adresă web: http://192.168.1.1

De asemenea, puteți utiliza codul QR 2 (vezi eticheta) pentru a deschide site-ul web în browser.

Configurație inițială

1. Selectați limba dorită din selecția de limbă și urmați instrucțiunile de instrucțiuni pentru configurarea inițială.

Resetare

Atingeți câmpul tactil ⑮ cu un deget timp de aproximativ 8 până la 10 secunde până când LED-ul de stare se aprinde în schimbare de culoare. Dacă LED-ul de stare se aprinde în verde, resetarea este finalizată și unitatea își creează din nou rețeaua. Cheia de securitate a rețelei (Key) și codul QR 1 nu sunt valide. Conectarea la rețea este posibilă fără cheia de securitate a rețelei (Key).

Semnificatie LED de stare

• LED-ul de stare clipește în alb: Reteaua este în curs de creare.
• LED-ul de stare se aprinde în albastru: Unitatea a creat o retea și este gata de funcționare.
• LED-ul de stare se aprinde în verde: Dispozitivul este conectat la un alt dispozitiv EHEIMdigital.

C Curățirea și întreținerea

ATENTIE: Înaintea lucrărilor de întreținere aparatul trebuie scos din priză. Pentru evitarea daunelor din timpul curățirii și întreținerii, înainte de instalarea aparatului de purificare UV în sistemul de furtunuri, se scoate din funcțiune instalația de filtrare respectiv pompa de recirculare și se va avea grijă ca sistemul de tuburi să nu mai conțină apă.

Curățirea: Aparatul de purificare UV se desface de la sistemul de tuburi prin rotirea bucșei filetate ⑦ și se scoate din suport. Curățați tubul de sticlă din interiorul clarificatorului UV la intervale regulate, de preferință de fiecare dată când filtrul este curățat, cel târziu după 3 luni. Introduceți de câteva ori peria universală de curățare EHEIM (Nr. comandă 4005570).

Întreținerea: Lampa UV-C are o durată max. de funcționare de cca. 8.000 ore și apoi trebuie înlocuită. Ora este afișată în prezentarea generală a unităților din software sau comunicată printr-un mesaj de e-mail.

Înainte de montaj cititi cu atentie instructiunile și respectați indicatiile de securitate.

ATENTIE: Lampa UV-C nu se pune niciodată în funcțiune în afara aparatului. Utilizarea neintentionată a dispozitivului sau deteriorarea carcasei poate duce la emisia de radiații UV-C periculoase. Radiațiile UV-C pot fi dăunătoare pentru piele și ochi chiar și în doze mici.

Se desfac cele două șuruburi cruce ③ și se ridică capacul carcasei ②. Se scoate dulia cu lampa UV-C din carcasă și se trage cu grijă lampa UV-C din dulie. Se introduce cu grijă noua lampă UV-C în dulie, până ce se aude că este fixată (vezi Fig. B3).

ATENTIE: Lampa UV-C contine mercur! Manipulati cu grijă lampa UV-C - PERICOL DE SPARGERE!

Corpuí de sticlă nu se atinge cu degetele. Folosiți obligatoriu o cârpă moale sau ceva similar.

Remedierea avariilor

- Înaintea lucrărilor de reparare scoateți din priză.

Avarie	Cauza posibilă	Remedierea
Lampa UVC nu iluminează	Tensiunea de rețea lipseșteȘtecărul nu este introdus	► Verificați tensiunea de rețea► Controlați cablul► Introduceți ștecărul în priză
	Lampa UVC este defectă	► schimbați lampa UVC
Apa nu este clară.	Țeava de scurgere este murdară	► curățați cu perie de curățare
	Lampa UVC este slabă	► schimbați lampa UVCSa depășit durata de viață de aproximativ 8.000 de ore

În cazul altor avariți contactați serviceul EHEIM.

Deconectarea și eliminarea

Depozitarea

Demontați aparatul de pe acvariu
2. Curățati aparatul
3. Depozitați aparatul într-un loc ferit de înghet.

Dezafectarea

În cazul dezafectării aparatului respectați prevederile legale. Informații privind dezafectarea aparatelor electrice și electronice în Comunitatea Europeană: În Uniunea Europeană, dezafectarea aparatelor actionate electric este reglementată prin reglementări naționale, care au la bază Directiva UE 2012/19/UE privind aparatura electrică veche (WEEE). Aparatul nu poate fi dezafectat în gunoiul menajer. Aparatul va fi preluat gratuit de compania de colectare. Ambalajul produsului este din materielabile. Dezafectați-le în mod ecologic pentru a fi reutilizate.
